Eaton CEAG GuideLed SL CG-S User manual

CEAG GuideLed SL CG-S
Montage- und Betriebsanleitung CEAG GuideLed SL CG-S
Mounting and Operating Instructions CEAG GuideLed SL CG-S
Zielgruppe: Elektrofachkraft
Target group: Skilled electricians
Verwendungszweck: Notbeleuchtung, nicht für privaten Gebrauch
Intended Application: Emergency Lighting, not suitable for private use

2Montage- und Betriebsanleitung GuideLed SL CG-S 40071860251(A) Februar 2015 www.ceag.de
DISCLAIMER OF WARRANTIES AND LIMITATION OF LIABILITY
The information, recommendations, descriptions and safety notations in this document are based on Eaton
Corporation’s (“Eaton”) experience and judgment and may not cover all contingencies. If further informa-
tion is required, an Eaton sales office should be consulted. Sale of the product shown in this literature
is subject to the terms and conditions outlined in appropriate Eaton selling policies or other contractual
agreement between Eaton and the purchaser.
THERE ARE NO UNDERSTANDINGS, AGREEMENTS, WARRANTIES, EXPRESSED OR IMPLIED, INCLUDING
WARRANTIES OF FITNESS FOR A PARTICULAR PURPOSE OR MERCHANTABILITY, OTHER THAN THOSE
SPECIFICALLY SET OUT IN ANY EXISTING CONTRACT BETWEEN THE PARTIES. ANY SUCH CONTRACT
STATES THE ENTIRE OBLIGATION OF EATON. THE CONTENTS OF THIS DOCUMENT SHALL NOT BECOME
PART OF OR MODIFY ANY CONTRACT BETWEEN THE PARTIES.
In no event will Eaton be responsible to the purchaser or user in contract, in tort (including negligence),
strict liability or other-wise for any special, indirect, incidental or consequential damage or loss whatsoev-
er, including but not limited to damage or loss of use of equipment, plant or power system, cost of capital,
loss of power, additional expenses in the use of existing power facilities, or claims against the purchaser
or user by its customers resulting from the use of the information, recommendations and descriptions con-
tained herein. The information contained in this manual is subject to change without notice.

3
Mounting and Operating Instruction GuideLed SL CG-S 40071860251(A) February 2015 www.ceag.de
Inhalt
1. Normenkonformität ...........................4
2. Kurzbeschreibung/Verwendungsbereich ...........5
3. Installation / Inbetriebnahme ....................5
4. Technische Daten ............................5
5. Aufbau der Leuchte / Maßbilder .................6
5.1 SL 13011.1 ... 021.1 CG-S .................6
5.2 SL 13012.1 ... 022.1 CG-S .................8
5.3 Zusatzgehäuse .........................9
6. Adressierung................................10
7. Wartung / Instandhaltung ..................... 10
8. Entsorgung / Recycling ...................... 10
Contents
1. Conformity with standards......................4
2. Brief description / Scope of application ............5
3. Installation / Operation.........................5
4. Technical Data ...............................5
5. Construction / Dimensional drawings .............6
5.1 SL 13011.1 ... 021.1 CG-S .................6
5.2 SL 13012.1 ... 022.1 CG-S .................8
5.3 Additional enclosure .....................9
6. Adressing ..................................10
7. Service / Maintenance ....................... 10
8 Desosal / Recycling.......................... 10
GuideLed SL CG-S

4Montage- und Betriebsanleitung GuideLed SL CG-S 40071860251(A) Februar 2015 www.ceag.de
SICHERHEITSHINWEISE
• Die Leuchte ist bestimmungsgemäß in
unbeschädigtem und einwandfreiem Zu-
stand zu betreiben!
• Als Ersatz dürfen nur Originalteile von
CEAG verwendet werden!
• Bei Arbeiten an der Notleuchte ist erst
die Anlage zu blockieren, der Batterie-
kreis zu unterbrechen und dann das
Netz abzuschalten. Das Bild unten zeigt
das Hinweisschild auf der Notleuchte.
• Vor der ersten Inbetriebnahme muss die
Leuchte entsprechend den im Abschnitt
Installation genannten Anweisungen
geprüft werden!
• Die Notleuchtenkennzeichnung vorneh-
men: Stromkreis und Leuchtennummer
zuordnen und eintragen.
• Die Protokollführung gemäß der natio-
nalen Vorschriften ist durchzuführen
(entfällt bei automatischer Protokollie-
rung)!
• Alle Fremdkörper müssen vor der ersten
Inbetriebnahme aus dem Gerät entfernt
werden!
• Beachten Sie bei allen Arbeiten an dem
Gerät die nationalen Sicherheits- und
Unfallverhütungsvorschriften und die
nachfolgenden Sicherheitshinweise in
der Betriebsanleitung, die mit einem
versehen sind!
SAFETY INSTRUCTIONS
• The device shall only be used for its
intended purpose and in undamaged
and flawless condition
• Only genuine CEAG spare parts may be
used for replacement and repair
• When working on the emergency
luminaire the system must first be
blocked, battery operation must
be interrupted and mains must be
switched off. The picture below shows
the indication label on the emergency
luminaire.
• Prior to its initial operation, the
luminaire will have to be checked in line
with the instructions (see installation
sector)
• Carry out the marking of the emergency
luminaire: Assign the circuit and the
luminaire No. and enter them.
• Recording in the minutes shall be
performed in compliance with the
national regulations (is deleted in case
of automatic recording).
• Any foreign object shall be removed
from the luminaire prior to its initial
operation!
• Observe the national safety rules and
regulations to prevent accidents as well
as the safety instructions included in
these operating instruction marked
with
1. Normenkonformität
Leuchte für Notbeleuchtung gem. EN 60 598-2-
22, zum Anschluss an Sicherheitsbeleuchtungs-
anlagen gem. DIN VDE 0100-718, EN 50 172 und
E DIN VDE 0108-100.
Gemäß ISO 9001 entwickelt, gefertigt und
geprüft.
1. Conformity with standards
Luminaire for emergency lighting acc. to EN
60 598-2-22 for connection to safety luminaire
systems acc. to DIN VDE 0100-718, EN 50 172
and E DIN VDE 0108-100.
Designed, manufactured and tested according to
DIN EN ISO 9001.

5
Mounting and Operating Instruction GuideLed SL CG-S 40071860251(A) February 2015 www.ceag.de
2. Kurzbeschreibung / Verwendungs-
bereich
Die Sicherheitsleuchten GuideLED CG-S sind für
den Betrieb an CEAG Sicherheitsbeleuchtungs-
anlagen nach EN 50 172, DIN VDE 0100-718 und
E DIN VDE 0108-100 geeignet. Die besondere
Schalt- und Überwachungsfunktion wird nur mit
CEAG CG-S-Technologie ermöglicht.
3. Installation / Inbetriebnahme
Halten Sie die für das Errichten und Betreiben
von elektrischen Betriebsmitteln geltenden Si-
cherheitsvorschriften und das Gerätesicherheits-
gesetz sowie die allgemein anerkannten Regeln
der Technik ein!
2. Brief description / Scope of appli-
cation
The safety luminaires GuideLED CG-S are sui-
table for operation on CEAG emergency lighting
systems acc. to EN 50 172, DIN VDE 0100-718
and E DIN VDE 0108-100 . The advanced swit-
ching and monitoring mode is only available in
combination with CEAG CG-S-technology.
3. Installation / Operation
For the mounting and operation of electrical
apparatus, the respective national safety regula-
tions as well as the general rules of engineering
will have to be observed!
Anschlussspannung
Power input
220- 240 V AC, 50/60 Hz, 176- 275 V DC
Gehäusematerial
Housing material
PC, Aluminium
Gehäusefarbe
Housing colour
weiß RAL 9016
white RAL 9016
Lichtstrom phiE/phiNenn am
Ende der Nennbetriebsdauer
Luminous flux phiE/phiNenn at
the end of rated operating time
100%
Leuchtmittel
Light source
HighPower LED 1 x 2 W
Schutzklasse
Insulation class
SL 130x1.1
SL 130x2.1
II
I
Schutzart nach EN 60529
Protection category acc. to EN 60529
IP41
(Modulgehäuse für Deckeineinbau und bei seitlicher Leitungseinführung
IP20)
IP 41
(Module housing for recessed mounting and cabling sidewise IP 20)
Umgebungstemperatur
Permissable ambient temperature
-20 °C .. +40 °C
Netzanschlussklemmen
Terminals
Steckklemme 3 x 2 x 2,5 mm2
plug-in terminal 3 x 2 x 2.5 mm2
Gewicht
Weight
SL 130x1.1
SL 130x2.1
0,25 kg
0,33 kg
Stromaufnahme Batteriebetrieb
Current consumption battery operation
21,5 mA
Anschlussleistung Netzbetrieb
Connection power mains operation
8,0 VA / 3,9 W
4. Technische Daten
4. Technical Data

6Montage- und Betriebsanleitung GuideLed SL CG-S 40071860251(A) Februar 2015 www.ceag.de
Bitte Polarität beachten!
LEDs nur im spannungs-
losen Zustand anschließen!
Please observe polarity!
Only connect LEDs
if de-energised!
Leuchtenanschluss
Luminaire connection
LEDs sind ESD-empfind-
lich!
LEDs are ESD-sensitiiv
Netzanschluss mit
Zugentlastung
Mains cable connec-
tion fix with strain
relief
Adresse am Modul einstel-
len (Kapitel 6)
Set adress of the module
(chapter 6)
5. Aufbau der Leuchte / Maßbilder
5.1 GuideLed SL 13011.1 ... 021.1 CG-S
Deckeneinbauleuchte
5. Construction of the luminaire /
Dimensional Drawings
5.1 GuideLed SL 13011.1 ... 021.1 CG-S
Recessed ceiling mounting
Richtige Ausrichtung zur Fluchtwegrichtung beachten (SL 13011.1)
Observe right orientation in direction of escape route (SL 13011.1)
Deckenausschnitt Ø 64-68 mm
Ceiling cut out Ø 64- 68 mm
Optional: Quadratische
Blende vor Leuchtenmon-
tage montieren
Optional: mount square
bezel before luminaire
mounting
100
100
Nicht in das Leuchtmittel
schauen
Do not stare at the light
source
Federn spannen

7
Mounting and Operating Instruction GuideLed SL CG-S 40071860251(A) February 2015 www.ceag.de
Leuchte für Flächenausleuchtung
Luminaire for open area illumination
Leuchte für Fluchtwegausleuchtung
Luminaire for escape route illumination
80
44 80
Modulgehäuse
Erforderliche Höhe zum Einführen in die
Zwischendecke: ca. 100 mm
Module enclosure
Needed height for introducing into the
intermediate ceiling: approx. 100 mm

8Montage- und Betriebsanleitung GuideLed SL CG-S 40071860251(A) Februar 2015 www.ceag.de
5.2 GuideLed SL 13012.1 ... 022.1 CG-S
Deckenaufbau /
5.2 GuideLed SL 13012.1 ... 022.1 CG-S
Ceiling mounting
Jeweilige Adresse
am Modul einstellen
(Kapitel 6)
Set adress of the
module (chapter 6)
Leitungseinführungen
Mains cable connection
Optionale Leitungseinfüh-
rungen (IP20)
optional cable entries (IP20)
Befestigungslöcher
Fixing holes
Richtige Ausrichtung zur Fluchtwegrichtung
beachten (SL 13012.1)
Observe right orientation in direction of escape
route (SL 13012.1)
LEDs sind ESD-empfind-
lich!
LEDs are ESD-sensitive
Nicht in das Leuchtmittel
schauen
Do not stare at the light
source

9

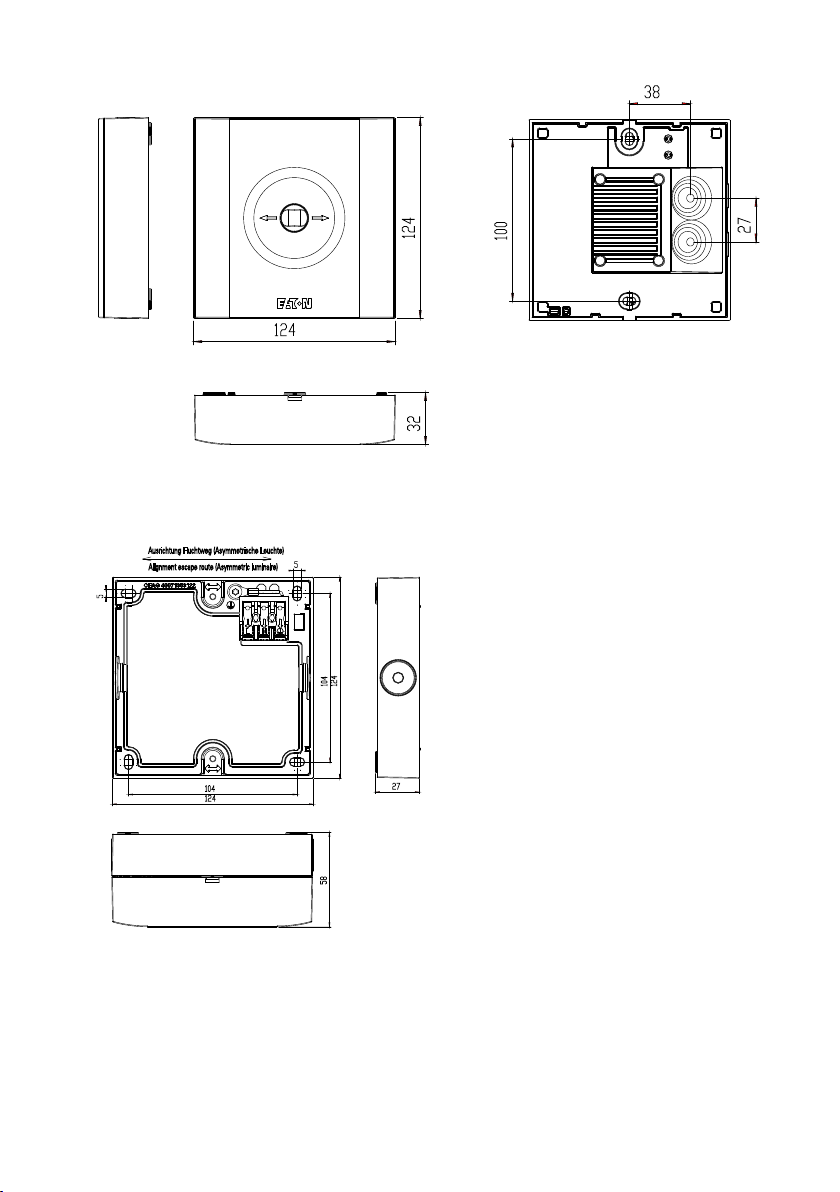

Mounting and Operating Instruction GuideLed SL CG-S 40071860251(A) February 2015 www.ceag.de
104
104
124
124
5
5
Ausrichtung Fluchtweg (Asymmetrische Leuchte)
Alignment escape route (Asymmetric luminaire)
27
58
124
124
32
100
38
27
5.3 GuideLed SL Zusatzgehäuse 5.3 GuideLed SL additional enclosure
Optional: Für erweiterte Platzverhältnisse bei
Verdrahtung und Leitungseinführung optional
erhältiches Zusatzgehäuse an der Decke befes-
tigen und elektrisch anschließen. Drahtung in
die Leuchte einführen und anschließen. Leuch-
te mit den mitgelieferten Schrauben am Zusatz-
gehäuse befestigen.
Optional: For more space for wiring and cable
entry fix the optional available enclosure to the
ceiling and connect it electrically. Introduce wi-
ring into the luminaire and connect it. Fix the
luminaire to the additional enclosure with the
included screws.
Now push the luminaire cover on the bottom
part by attending to the right positioning (additi-
onal cable entries, 2).

10 Montage- und Betriebsanleitung GuideLed SL CG-S 40071860251(A) Februar 2015 www.ceag.de
7. Wartung / Instandhaltung
Halten Sie die für Instandhaltung, Wartung und
Prüfung von elektrischen Betriebsmitteln gel-
tenden Bestimmungen ein! Bei sachgerechtem
Betrieb und unter Beachtung der Montagehin-
weise und Umgebungsbedingungen ist keine
ständige Wartung erforderlich.
8. Entsorgung / Recycling
Beachten Sie bei der Entsorgung defekter Geräte
die gültigen Vorschriften hinsichtlich Recycling
und Entsorgung. Kunststoffmaterialien sind mit
entsprechenden Symbolen gekennzeichnet.
7. Servicing / Maintenance
Observe the relevant national regulations
applying to the maintenance, servicing and
check-ing of electrical apparatus ! If installed
and operated correctly in the right environmen-
tal conditions, no permanent servicing will be
required.
8. Disposal / Recycling
When a defective apparatus is disposed of, the
respective national regulations on waste disposal
and recycling must be observed. Plastic parts have
been provided with respective symbols.
Technische Änderungen vorbehalten. We reserve the right to make technical alterations
without notice.
Im Fall von Rücksendungen benötigen Sie von
uns eine RMA - Nummer. Entnehmen Sie bitte
weitere Infos hierzu unserer Internetseite www.
ceag.de!
In case of returns you need a RMA-number from
us. For further information see www.ceag.de.
6. Adressierung
Spezieller LED-Konverter, mit integriertem
Überwachungsbaustein für Einzelleuchtenüber-
wachung (Überwachung der Versorgungselek-
tronik und automatische Detektion fehlerhafter
Versorgung des LED-Moduls) mit 20-stelligen
Adressschaltern
6. Adressing
Special LED-Converter with integrated moni-
toring module for individual monitoring of lumi-
naries (monitoring of the supply and automatic
detection of faulty supply of the LED-module)
with 20 adresses

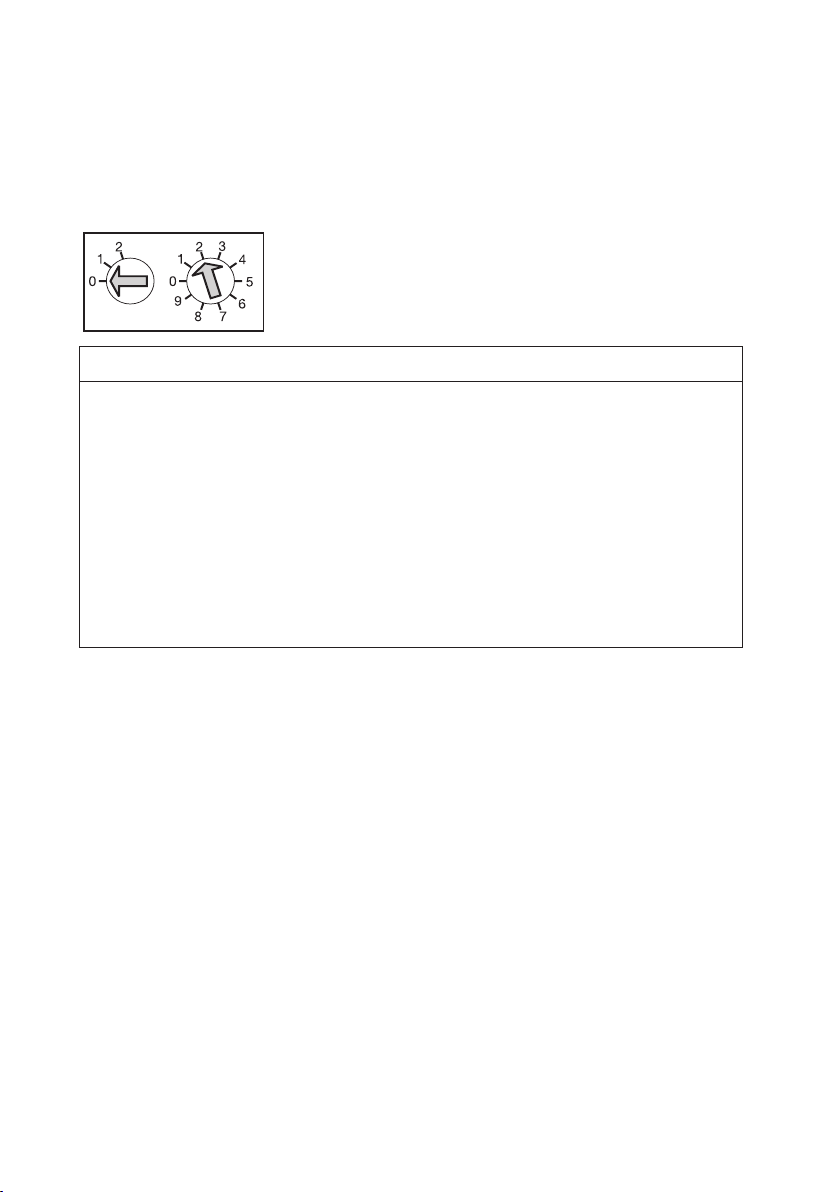

Adressschalter 1
address switch 1 Adressschalter 2 address switch 2 Leuchtenadresse Luminaire address
0 0 Überwachung aus / Monitoring off
0 1 1
0 2 2
..... ..... .....
1 0 10
1 1 11
1 2 12
..... ..... .....
2 0 20
2 1 nicht zul. / not permissable
2 2 nicht zul. / not permissable
..... ..... .....
2 9 nicht zul. / not permissable

11
Mounting and Operating Instruction GuideLed SL CG-S 40071860251(A) February 2015 www.ceag.de

Eaton Industries Manufacturing GmbH
Electrical Sector EMEA
Route de la Longeraie 7
1110 Morges, Switzerland
Eaton.eu
CEAG Notlichtsysteme GmbH
Senator-Schwartz-Ring 26
59494 Soest, Germany
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
Web: www.ceag.de
© 2014 Eaton
All Rights Reserved
Printed in Germany
Publication No. 40071860251(A)/WK
February 2015
Eaton is a registered trademark.
All trademarks are property
of their respective owners.
Eatons Ziel ist es, zuverlässige, effiziente und sichere
Stromversorgung dann zu bieten, wenn sie am meisten
benötigt wird. Die Experten von Eaton verfügen über ein
umfassendes Fachwissen im Bereich Energiemanagement
in verschiedensten Branchen und sorgen so für kundens-
pezifische, integrierte Lösungen, um anspruchsvollste
Anforderungen der Kunden zu erfüllen.
Wir sind darauf fokussiert, stets die richtige Lösung
für jede Anwendung zu finden. Dabei erwarten
Entscheidungsträger mehr als lediglich innovative Produkte.
Unternehmen wenden sich an Eaton, weil individuelle
Unterstützung und der Erfolg unserer Kunden stets an
erster Stelle stehen. Für mehr Informationen besuchen Sie
www.eaton.eu.
Eaton is dedicated to ensuring that reliable, efficient
and safe power is available when it’s needed most. With
unparalleled knowledge of electrical power management
across industries, experts at Eaton deliver customized,
integrated solutions to solve our customers’ most critical-
challenges.
Our focus is on delivering the right solution for the appli-
cation. But, decision makers demand more than just
innovative products. They turn to Eaton for an unwavering
commitment to personal support that makes customer
success a top priority. For more information, visit www.
eaton.com/electrical.
