Installation Instructions – Crosstour MAXX Replacement Driver
Options
Instructions D’installation – Options de Remplacement de Pilote de
Luminaire Crosstour MAXX
Instrucciones de Instalación – Opciones para Controlador de
Reemplazo Crosstour MAXX
IMPORTANT: Read before installing fixture. Retain for future reference.
SAFETY: This fixture must be wired in accordance with the National Electrical Code and applicable local codes and
ordinances. Proper grounding is required to insure personal safety. Carefully observe grounding procedure under
installation section.
WARNING
Make certain power is OFF before starting installation
or attempting any maintenance.
WARNING
Make certain power is OFF before starting installation
or attempting any maintenance. Risk of fire/electric
shock. If not qualified, consult an electrician.
WARNING
Risk of Electric Shock—Disconnect power at fuse or
circuit breaker before installing or servicing.
WARNING
Risk of Burn—Disconnect power and allow fixture to
cool before servicing.
WARNING
Risk of Personal Injury— DO NOT mount luminaire
within 6” of a combustible surface. DO NOT handle
luminaire by the lens.
WARNING
Risk of Personal Injury— Fixture may become
damaged and/or unstable if not installed properly.
Tighten all fixture components to their recommended
torque values. Do not lift pole into place by securing
lifting device to lighting fixture or mounting arm.
ote:N These instructions do not claim to cover all
details or variations in the equipment, procedure,
or process described, nor to provide directions
for meeting every possible contingency during
installation, operation or maintenance. When
additional information is desired to satisfy a
problem not covered sufficiently for user’s purpose,
please contact your nearest representative.
ote:N Specifications and dimensions subject to change
without notice.

2EATON IB514011EN Installation instructions
Installation Instructions - Crosstour MAXX Replacement Driver Options
INSTALLATION
Tools Required:
Phillips-head screwdriver, electrical wiring tools.
Driver Replacement

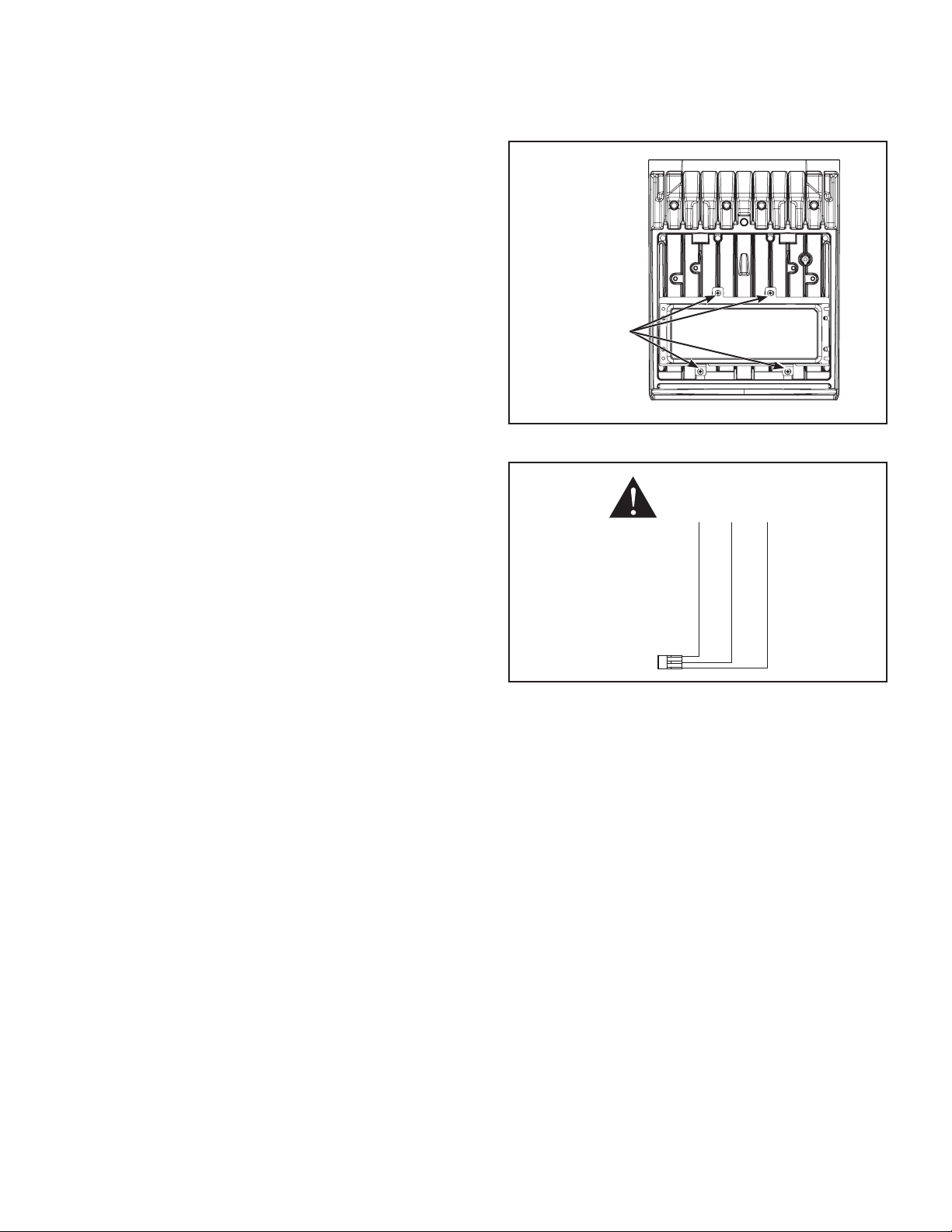

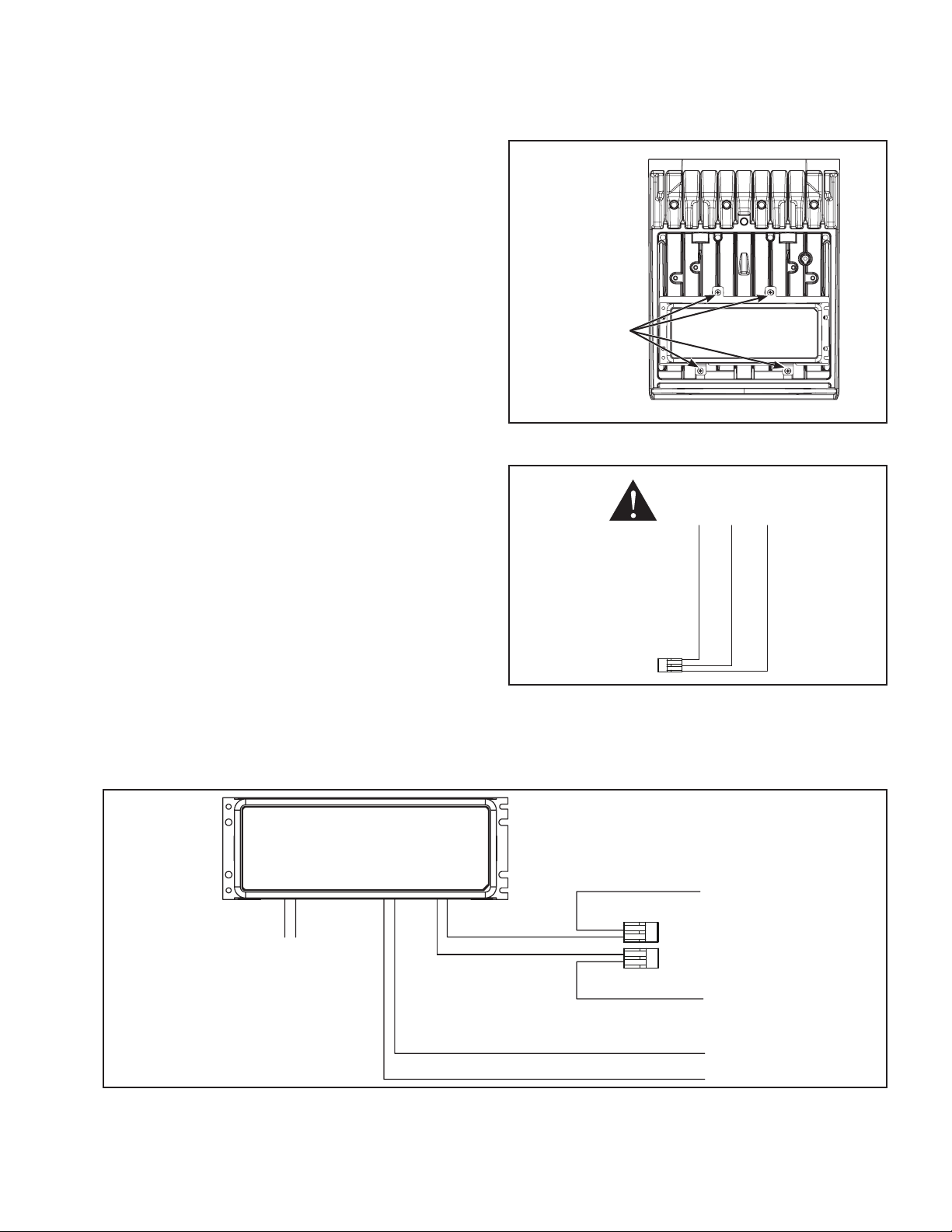

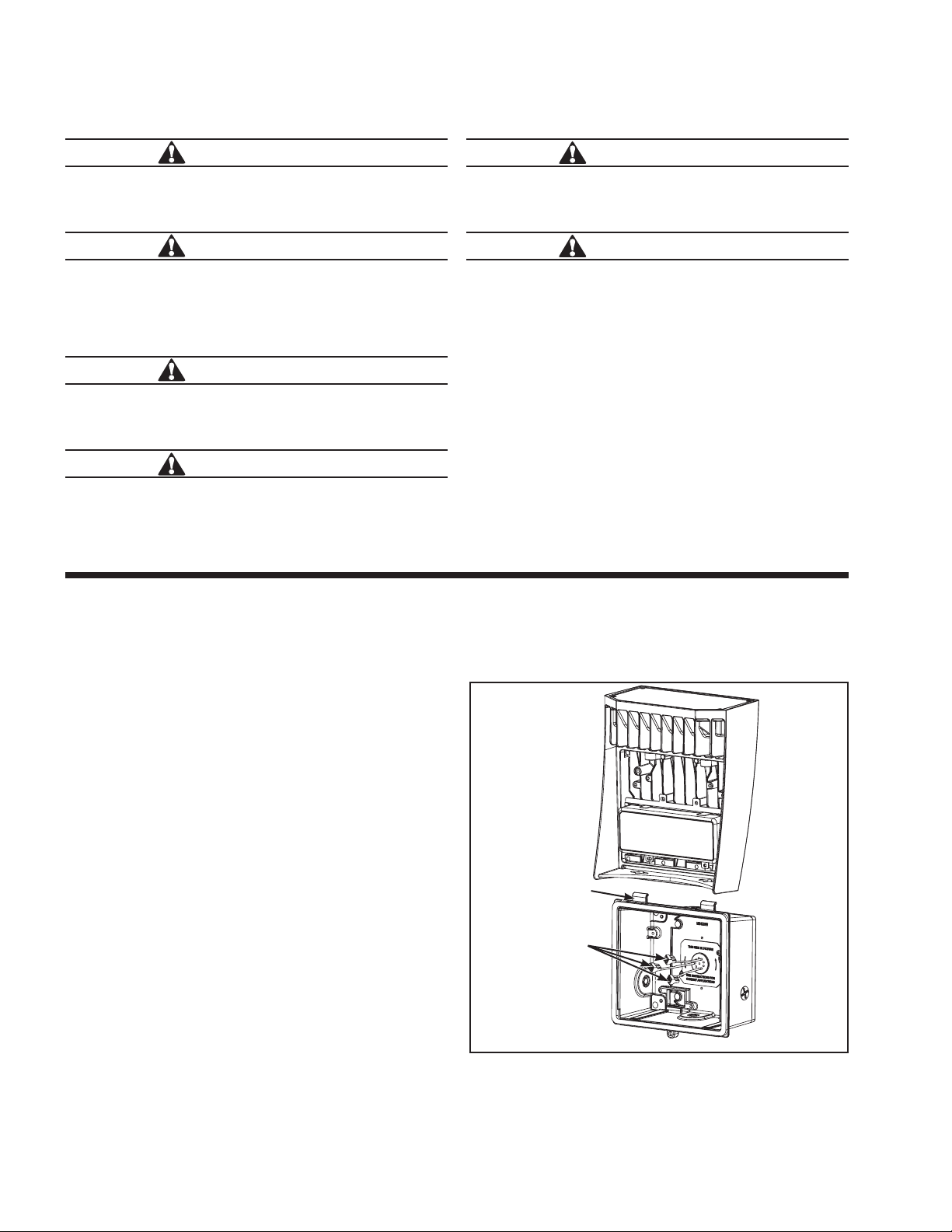

1. Unscrew door with Phillips-head screwdriver. Remove
door from back box and secure door into locking hinges
located at the top of the back box. (Figure 1.)
2. Disconnect the black and white wire on the driver and
the ground wire on the front cover.
3. Remove front cover from fixture and place face down
on a soft surface.
4. Snip the zip tie securing wiring to driver, disconnect red
and black wires connected to LED, and remove four
Phillips-head screws securing driver bracket. (Figure 2.)
5. Remove old driver and bracket and replace with new
driver and bracket.
6. Screw new driver bracket to front cover with four
supplied screws and tighten to 10 in-lbs.
7. Connect red wire from driver to the two red wires on
front cover. Connect black wire from driver to the two
black wires on front cover. Use zip tie to secure wiring
to top of driver.
8. Secure door into lock hinges located at the top of the
back box (Figure 1). Reconnect the ground wire on
the front cover and the black and white wires on the
driver. Utilize Push-in connectors to make fixture-wiring
connections. (See Wiring Diagrams.)
9. Ensure all electrical wires and connections are secured
in the back box, re-install door, and tighten door screw
to 15-20 in-lbs.
Maintenance
ote:N A regular maintenance schedule should be
followed to retain optimal light output and thermal
performance. Optical lens cleaning should be
performed with a clean dry cloth to remove any
dust or other contaminants. Additional lens cleaning
should be performed with non-abrasive acrylic
cleanser. Remove any dirt, leaves, or other foreign
debris from the housing and fins. Clean water may
be used to flush the fins.
Locking
Hinges
(3) Push-in
Connectors
Figure 1.
Front Housing Ground Back Box Ground Supply Ground
Remove
these
screws
Figure 2.
Connect all GroundWires First

3
EATON IB514011EN Installation instructions

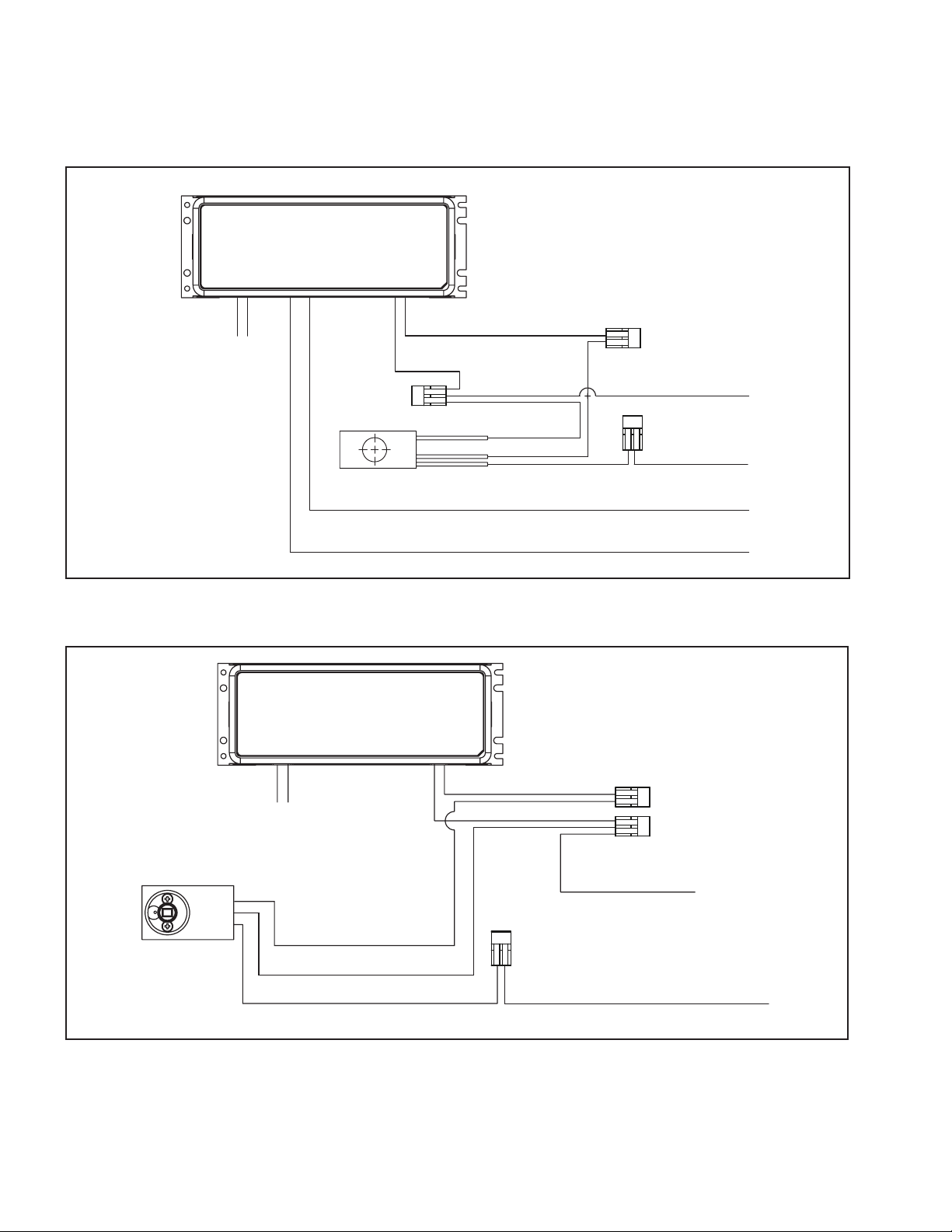

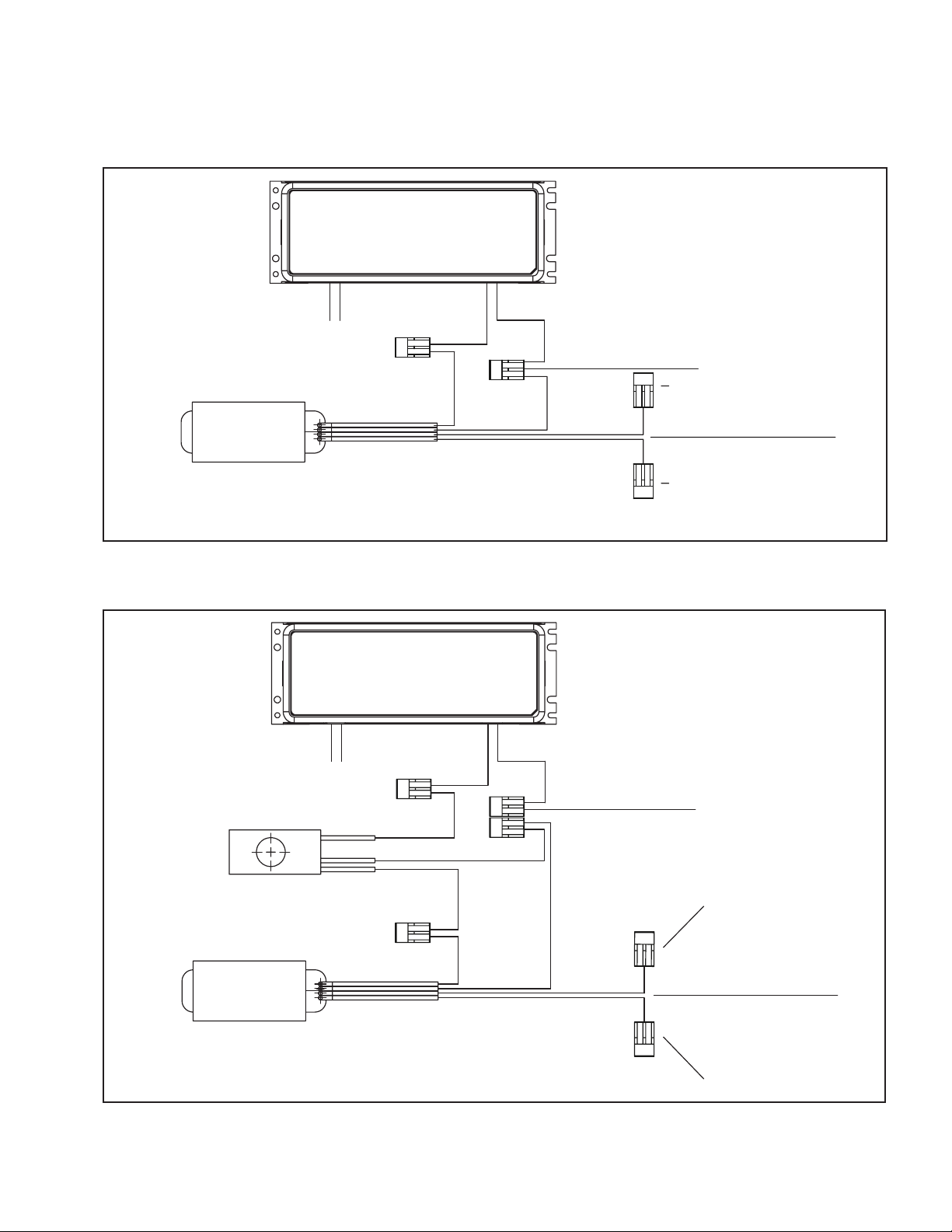

Installation Instructions - Crosstour MAXX Replacement Driver Options

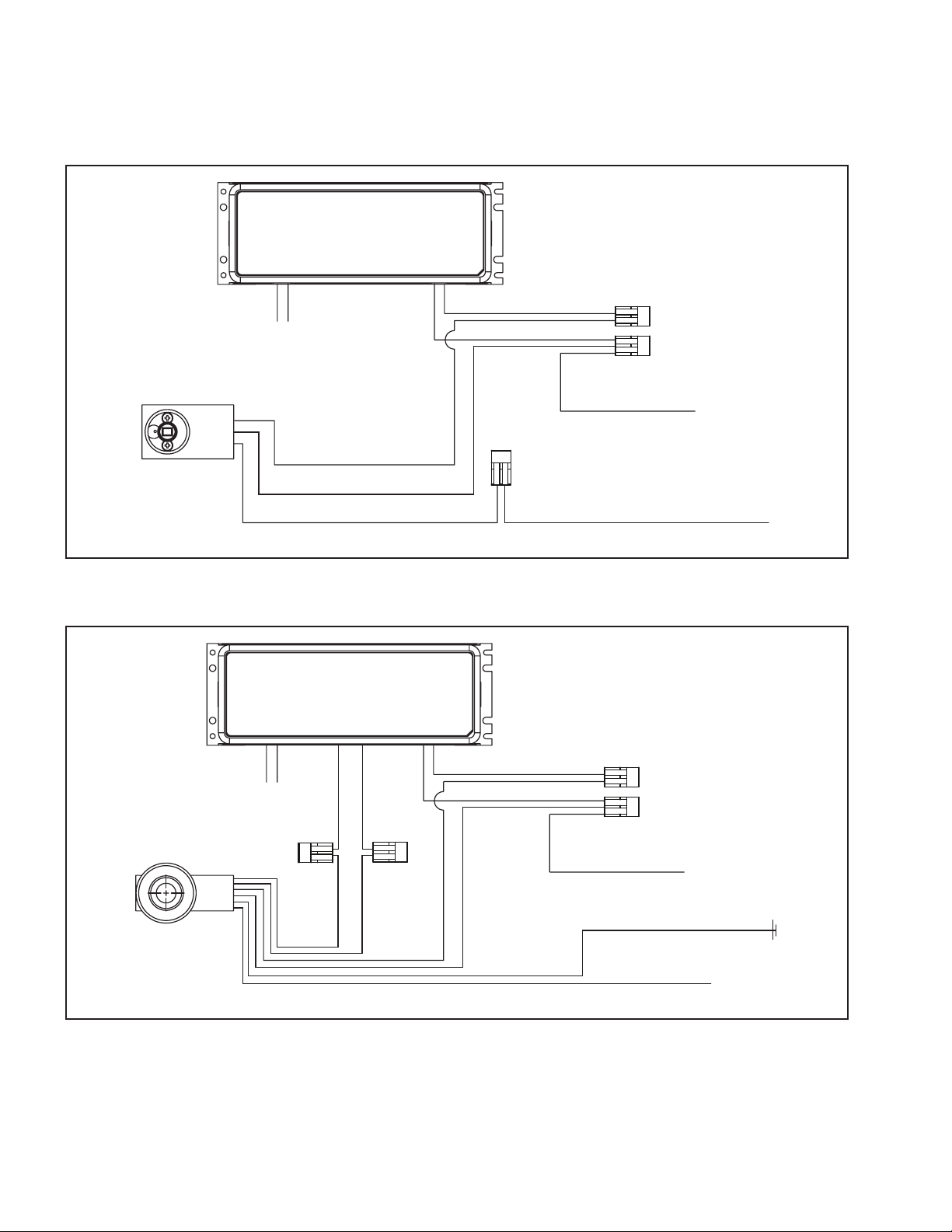

Driver
Load (Black)
Load (Red)
Supply Neutral (White)
Neutral (White)
Neutral (White)
Photocontrol
Supply Line (Black)
Factory Wired
Driver to LED
Violet (Dim +)
Gray (Dim -)
Figure 4.

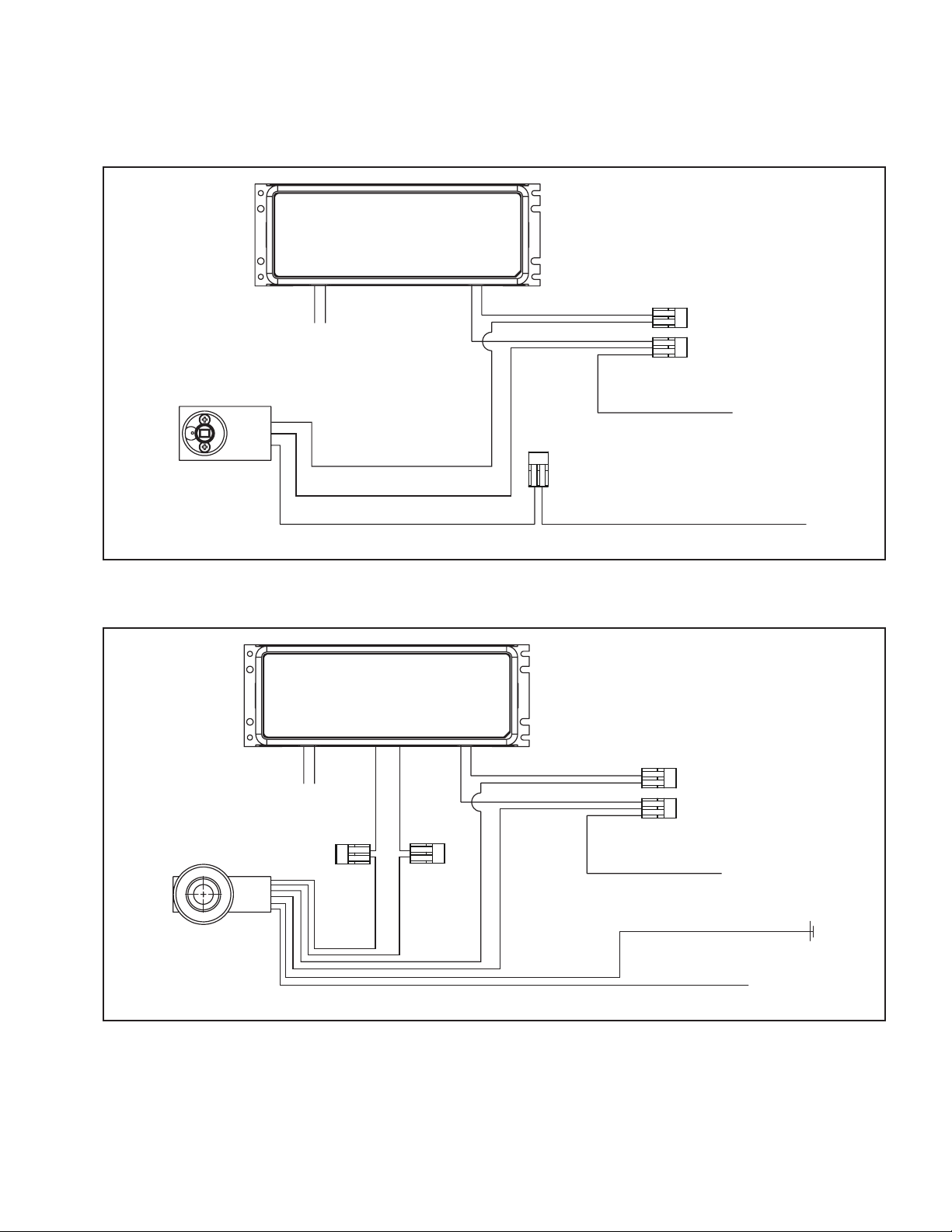

Dimming Driver and Photocontrol (PC1-DIM, PC2-DIM Option)
Driver
Load (Black)
Supply Line (Black)
Neutral (White)
Supply Neutral (White)
Factory Wired
Driver to LED
Violet (Dim +)
Gray (Dim -)
Dimming Driver (DIM Option)
Figure 3.

4EATON IB514011EN Installation instructions
Installation Instructions - Crosstour MAXX Replacement Driver Options
Driver
Load (Black)
Supply Neutral (White)
Load (Red)
Line (Black)
Neutral
(White)
Motion Sensor
Supply Line (120 or 277V)
Factory Wired
Driver to LED
Figure 5.
Occupancy Sensor (MS-L20 Option)
Driver
Load (Black)
Supply Neutral (White)
Connect to Ground
Green
Neutral
(White)
Dimming
Motion
Sensor
Supply Line (120 or 277V)
Factory Wired
Driver to LED
Gray (Dim -)Gray (Dim -)
Violet (Dim +)
Line (Red)
Violet (Dim +)
Figure 6.
Dimming Occupancy Sensor (MS/DIM-L20 Option)

5
EATON IB514011EN Installation instructions
Installation Instructions - Crosstour MAXX Replacement Driver Options
Driver
Line (Black)
Load (Red)
Neutral (White)
Line (Black)
Supply Neutral (Black)
Supply Neutral (White)
Load (Red) Neutal (White)
480V (Yellow)
347V (Black)
Neutral (White)
XFMR
Motion Sensor
Connect Supply Line here
for 480V Applications
Connect Supply Line here
for 347V Applications
Factory Wired
Driver to LED
Figure 7.

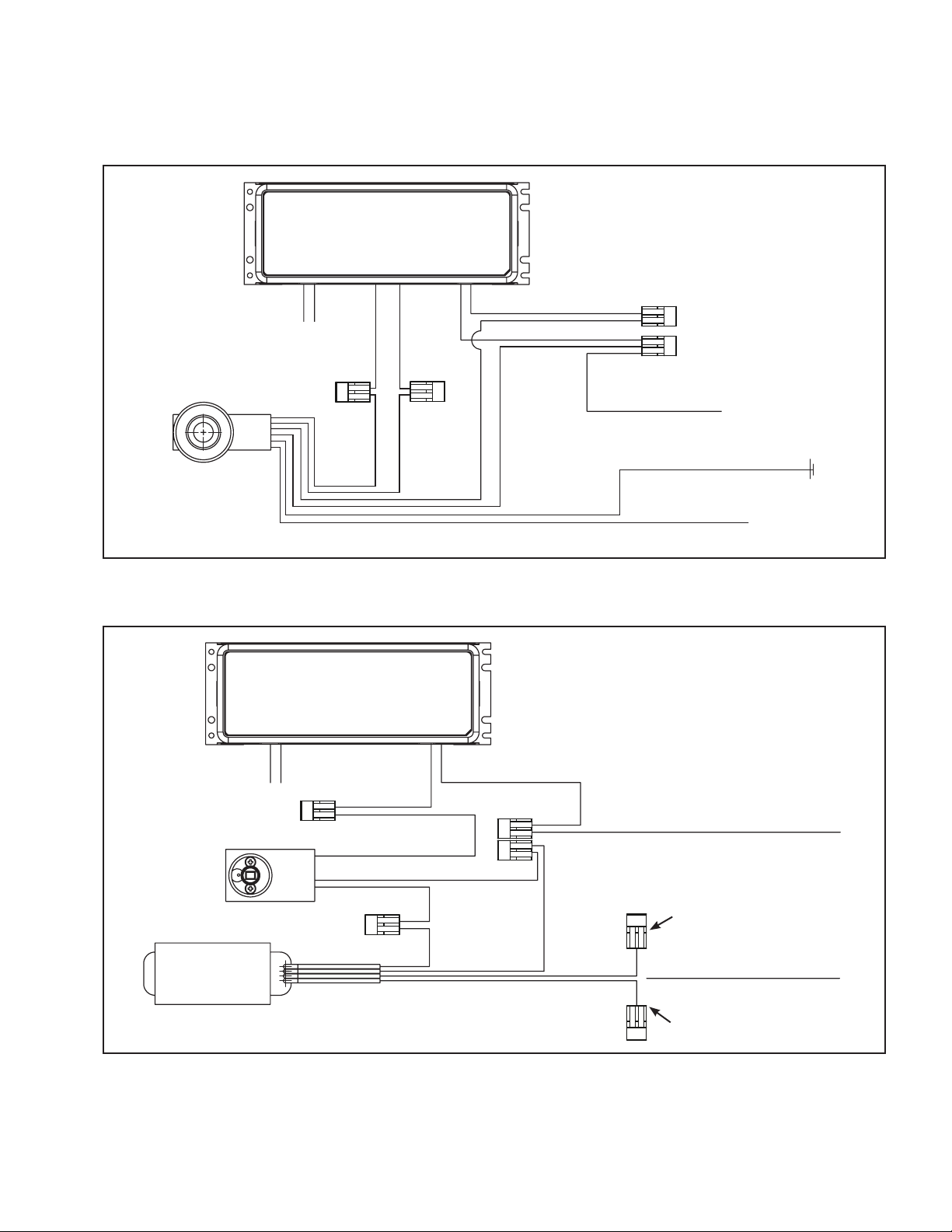

Transformer and Occupancy Sensor (347V-MS-L20, 480V-MS-L20 Option)
Front Housing Ground Back Box Ground Supply Ground
Connect all GroundWires First

6EATON IB514011EN Installation instructions
Installation Instructions - Crosstour MAXX Replacement Driver Options
Driver
Load (Black)
Supply Line (Black)
Neutral (White)
Supply Neutral (White)
Factory Wired
Driver to LED
Figure 8.
Driver
Load (Black)
Load (Red)
Neutral (White)
Line (Black)
Photocontrol
Neutral
(White)
Supply Neutral (White)
Supply Line (Black)
Factory Wired
Driver to LED
Figure 9.

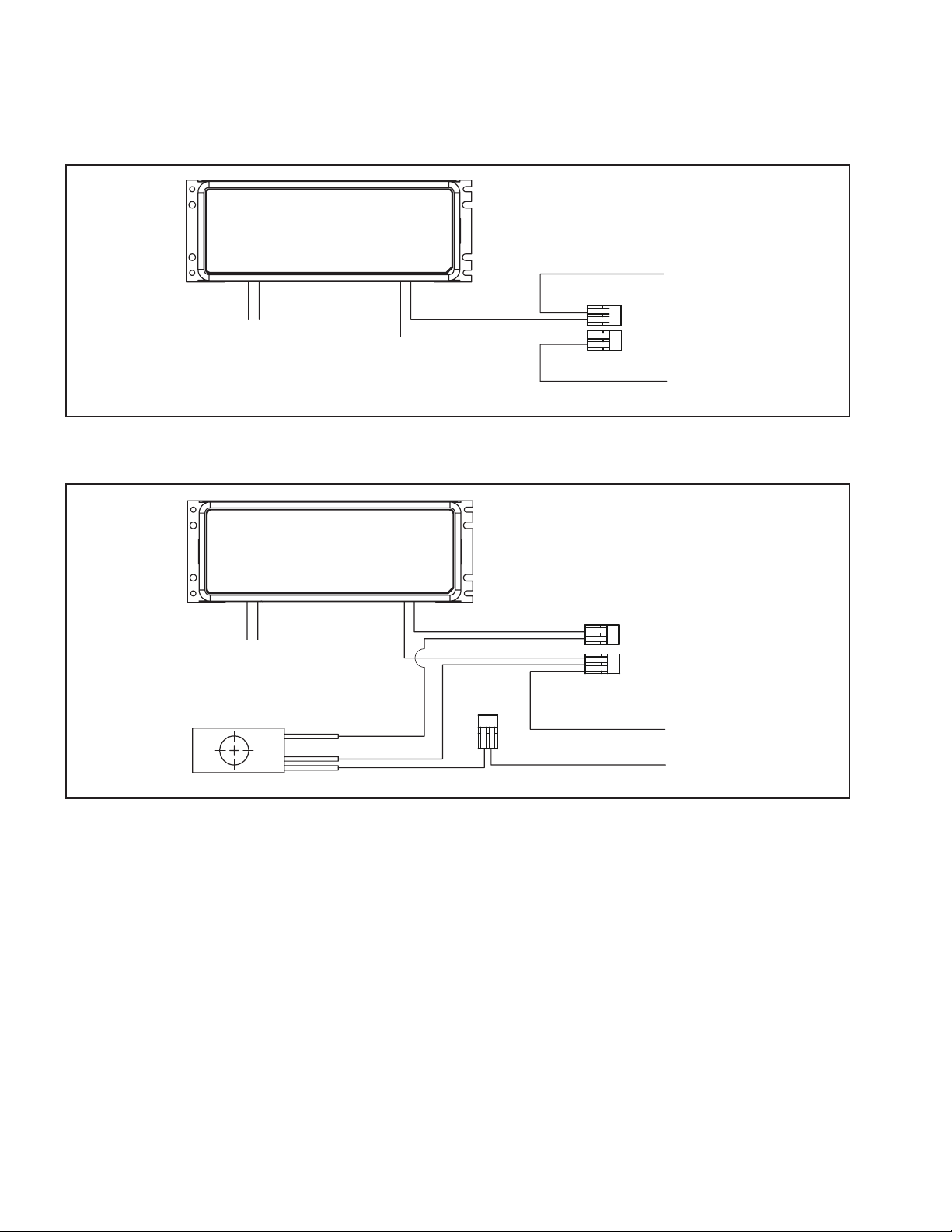

Without Photocontrol (No Options)
With Photocontrol (PC1, PC2 Option)

7
EATON IB514011EN Installation instructions
Installation Instructions - Crosstour MAXX Replacement Driver Options
Driver
Line (Black)
Load (Red)
XFMR
Neutral
(White)
Neutral (White)
Supply Neutral (White)
Supply Line (Black)
Connect Supply Line
here for 347V Application
Connect Supply Line
here for 480V Application
480V (Yellow)
347V (Black)
Factory Wired
Driver to LED
Figure 10.
Driver
Line (Black)
Neutral (White)
Line (Black)
Neutral
(White) 347V (Black)
480V (Yellow)
Load (Red)
Load (Red)
Photocontrol
XFMR
Neutral (White)
Supply Neutral (White)
Supply Line (Black)
Connect Supply Line
here for 347V Application
Connect Supply Line
here for 480V Application
Factory Wired
Driver to LED
Figure 11.
347V/480V without Photocontrol (347V, 480V Option)
347V/480V with Photocontrol (347V-PC2, 480V-PC2 Option)

8EATON IB514011EN Instructions d’installation
Instructions D’installation – Options de Remplacement de Pilote de Luminaire Crosstour MAXX
IMPORTANT: À lire avant l'installation du luminaire. Conservez pour consultation ultérieure.
SÉCURITÉ: Le câblage du luminaire doit être conforme au Code National de l'Électricité, les lois et ordonnances locales en
vigueur. Une mise à la terre adéquate est requise afin d'assurer votre sécurité. Respectez soigneusement la procédure de
mise à la terre du chapitre d'installation.
AVERTISSEMENT
Assurez-vous que l'alimentation électrique est HORS
TENSION avant de commencer l'installation ou de
procéder à l'entretien.
AVERTISSEMENT
Assurez-vous que l'alimentation électrique est HORS
TENSION avant de commencer l'installation ou de
procéder à l'entretien. Risque d’incendie ou de décharge
électrique. Si vous n’êtes pas qualifié, consultez un
électricien.
AVERTISSEMENT
Risque de décharge électrique – Débranchez la source
d'alimentation en enlevant le fusible ou en déclenchant
le disjoncteur avant l'installation ou l'entretien.
AVERTISSEMENT
Risque de brûlure – Débranchez la source d'alimentation
et laissez refroidir le luminaire avant de procéder à son
entretien.
AVERTISSEMENT
Risque de blessure – NE montez PAS le luminaire à
moins de 15,2cm (6po) d'une surface combustible. NE
MANIPULEZ PAS le luminaire en le tenant par le verre.
AVERTISSEMENT
Risque de blessures – Ce luminaire peut s'endommager
ou devenir instable s'il n'est pas installé correctement.
Serrez tous les composants du luminaire selon les
valeurs de couple recommandées. Ne maintenez pas le
poteau en place en le sécurisant avec un dispositif de
levage au luminaire ou au bras de montage.
emarque:R Ces instructions ne prétendent pas couvrir
tous les détails ou toutes les différences
d'équipement, de procédures ou de procédés
décrits ni fournir de directives pouvant répondre
à toutes les éventualités pouvant survenir
pendant l'installation, le fonctionnement ou
l'entretien. Si des renseignements additionnels
sont nécessaires afin de résoudre un problème
insuffisamment décrit pour l'utilisation, veuillez
communiquer avec votre représentant le plus
près de chez vous.
emarque:R Les caractéristiques techniques et les
dimensions sont sujettes à modifications sans
préavis.
INSTALLATION
Outils requis:
Tournevis cruciforme et outils de câblage électrique.
Remplacement de pilote
1. Dévissez le couvercle avec le tournevis cruciforme.
Retirez le couvercle du boîtier arrière et fixez le
couvercle sur les charnières de verrouillage situées en
haut du boîtier arrière. (Figure 1.)
2. Débranchez le fil noir et blanc sur le pilote et le fil de
mise à la terre sur le couvercle avant.
3. Retirez le couvercle avant du luminaire et posez-le face
contre terre sur une surface souple.
Figure 1.
Charnières de
verrouillage
(3) Connecteurs
à emboîtement

9
EATON IB514011EN Instructions d’installation
Instructions D’installation – Options de Remplacement de Pilote de Luminaire Crosstour MAXX
4. Coupez le serre-câble qui fixe le câblage au pilote,
débranchez les fils rouges et noirs connectés à la DEL,
et retirez les quatre vis cruciformes qui fixent le support
du pilote. (Figure2.)
5. Retirez l’ancien pilote et support et remplacez par le
nouveau pilote avec son support.
6. Vissez le nouveau support de pilote au couvercle avant
avec les quatre vis fournies et serrez à 1,12Nm
(10 po-lb).
7. Connectez le fil rouge du pilote aux deux fils rouges sur
le couvercle avant. Connectez le fil noir du pilote aux
deux fils noirs sur le couvercle avant. Utilisez un
serre-câble pour fixer le câblage au couvercle avant.
8. Fixez le couvercle sur les charnières de verrouillage
situées en haut du boîtier arrière (Figure 1).
Reconnectez le fil de mise à la terre sur le couvercle
avant et les fils noirs et blancs sur le pilote. Utilisez
des connecteurs à emboîtement pour le câblage du
luminaire. (Voir les schémas de câblage.)
9. Assurez-vous que tous les fils électriques et les
branchements sont bien sécurisés dans le boîtier
arrière, puis remettez le couvercle et serrez ses vis
selon un couple de 1,69 à 2,25 Nm (15 à 20 po-lb).
Retirez ces vis
Figure 2.
Connectez d’abord tous les fils de mise à la terre
Mise à la terre du boîtier avant Mise à la terre du boîtier arrière
Mise à la terre d'alimentation
Figure 3.
Module
Charge (Noir)
Fil d'alimentation (Noir)
Neutre (Blanc)
Fil Neutre (Blanc)
Module câblé en
usine vers la DEL
Violet (Intensité +)
Gris (Intensité -)
Pilote de variation d'intensité (Option DIM)
Entretien
emarque:R Un horaire d'entretien périodique doit être
respecté pour maintenir un flux lumineux et
un fonctionnement thermique optimaux. Le
nettoyage de la lentille optique doit être fait à
l'aide d'un linge propre et sec afin de retirer
toute la poussière et les autres contaminants.
Tout nettoyage supplémentaire des verres doit
s'effectuer avec un nettoyant à l’acrylique non
abrasif. Retirez la poussière, les feuilles ou tout
autre débris du boîtier et des ailettes. De l'eau
propre peut être utilisée pour rincer les ailettes.

10 EATON IB514011EN Instructions d’installation
Instructions D’installation – Options de Remplacement de Pilote de Luminaire Crosstour MAXX
Figure 4.
Pilote de variation d'intensité et commande photovoltaïque (Option PC1-DIM, PC2-DIM)
Module
Charge (Noir)
Charge (Rouge)
Fil Neutre (Blanc)
Neutre (Blanc)
Neutre (Blanc)
Photocontrôle
Fil d'alimentation (Noir)
Module câblé en
usine vers la DEL
Violet (Intensité +)
Gris (Intensité -)
Figure 5.
Capteur de présence (Option MS-L20)
Module
Charge (Noir)
Fil Neutre (Blanc)
Charge (Rouge)
Ligne (Noir)
Neutre
(Blanc)
Détecteur de
mouvements
Fil d’alimentation (120 ou 277V)
Module câblé en
usine vers la DEL

11
EATON IB514011EN Instructions d’installation
Instructions D’installation – Options de Remplacement de Pilote de Luminaire Crosstour MAXX
Figure 6.
Capteur de présence de variation d'intensité (Option MS/DIM-L20)
Module
Charge (Noir)
Fil Neutre (Blanc)
Connexion à la terre
Vert
Neutre
(Blanc)
Détecteur de
mouvements
de variation
d'intensité
Fil d’alimentation (120 ou 277V)
Module câblé en
usine vers la DEL
Gris (Intensité -)
Gris
(Intensité -)
Ligne (Rouge)
Violet
(Intensité +)
Violet
(Intensité +)
Figure 7.
Transformateur et capteur de présence (Option 347V-MS-L20, 480V-MS-L20)
Module
Ligne (Noir)
Charge (Rouge)
Neutre (Blanc)
Ligne (Noir)
Fil neutre (Noir)
Fil Neutre (Blanc)
Charge (Rouge) Neutre (Blanc)
480V (Jaune)
347V (Noir)
Neutre (Blanc)
XFMR
Détecteur de
mouvements
Branchez le fil d'alimentation
ici pour utilisation à 480V
Branchez le fil d'alimentation
ici pour utilisation à 347V
Module câblé en
usine vers la DEL

12 EATON IB514011EN Instructions d’installation
Instructions D’installation – Options de Remplacement de Pilote de Luminaire Crosstour MAXX
Mise à la terre du boîtier avant Mise à la terre du boîtier arrière Mise à la terre d'alimentation
Connectez d’abord tous les fils de mise à la terre
Module
Charge (Noir)
Fil d'alimentation (Noir)
Neutre (Blanc)
Fil Neutre (Blanc)
Module câblé en
usine vers la DEL
Figure 8.
Module
Charge (Noir)
Charge (Rouge)
Neutre (Blanc)
Ligne (Noir)
Photocontrôle
Neutre
(Blanc)
Fil Neutre (Blanc)
Fil d'alimentation (Noir)
Module câblé en
usine vers la DEL
Figure 9.
Sans commande photovoltaïque (pas d’options)
Avec commande photovoltaïque (Option PC1, PC2)

13
EATON IB514011EN Instructions d’installation
Instructions D’installation – Options de Remplacement de Pilote de Luminaire Crosstour MAXX
Module
Ligne (Noir)
Charge (Rouge)
XFMR
Neutre
(Blanc)
Neutre (Blanc)
Fil Neutre (Blanc)
Fil d'alimentation (Noir)
Branchez le fil d'alimentation
ici pour utilisation à 347V
Branchez le fil d'alimentation
ici pour utilisation à 480V
480V (Jaune)
347V (Noir)
Module câblé en
usine vers la DEL
Figure 10.
Module
Ligne (Noir)
Neutre (Blanc)
Ligne (Noir)
Neutre
(Blanc) 347V (Noir)
480V (Jaune)
Charge (Rouge)
Charge (Rouge)
Photocontrôle
XFMR
Neutre (Blanc)
Fil Neutre (Blanc)
Fil d'alimentation (Noir)
Branchez le fil d'alimentation
ici pour utilisation à 347V
Branchez le fil d'alimentation
ici pour utilisation à 480V
Module câblé en
usine vers la DEL
Figure 11.
347V/480V sans commande photovoltaïque (Option 347V, 480V)
347V/480V avec commande photovoltaïque (Option 347V-PC2, 480V-PC2)

14 EATON IB514011EN Instrucciones de instalación
Instrucciones de Instalación – Opciones para Controlador de Reemplazo Crosstour MAXX
IMPORTANTE: Lea antes de instalar la luminaria. Conserve estas instrucciones para tenerlas como referencia futura.
SEGURIDAD: El cableado eléctrico de esta luminaria debe ser instalado de acuerdo con el Código Eléctrico Nacional y los
códigos y normas locales vigentes. Se requiere una adecuada conexión a tierra para garantizar la seguridad personal. Siga
cuidadosamente el procedimiento de puesta a tierra en la sección de instalación.
ADVERTENCIA
Asegúrese de que el suministro eléctrico esté
DESCONECTADO antes de iniciar la instalación o de
intentar hacer cualquier reparación.
ADVERTENCIA
Asegúrese de que el suministro eléctrico esté
DESCONECTADO antes de iniciar la instalación o de
intentar hacer cualquier reparación. Riesgo de incendio o
descarga eléctrica. Si no está calificado, consulte con un
electricista.
ADVERTENCIA
Riesgo de descarga eléctrica: desconecte el suministro
eléctrico desde el fusible o el disyuntor antes de realizar
la instalación o de hacer reparaciones.
ADVERTENCIA
Riesgo de quemaduras: desconecte el suministro
eléctrico y deje que la lámpara se enfríe antes de realizar
reparaciones.
ADVERTENCIA
Riesgo de lesiones: NO monte la luminaria a menos de
6 pulgadas (15cm) de una superficie combustible. NO
sostenga la lámpara por la lente.
ADVERTENCIA
Riesgo de lesiones personales: la lámpara se podría
dañar y/o quedar inestable si no se instala debidamente.
Ajuste todos los componentes de la lámpara a los
valores de torsión recomendados. No levante el poste en
su lugar fijando el dispositivo de elevación a la lámpara
o al brazo de montaje.
ota:N Estas instrucciones no aseguran cubrir todos los
detalles o variaciones del equipo, procedimiento
o proceso descrito, ni proporcionar directivas que
anticipen todas las contingencias posibles durante la
instalación, la operación o el mantenimiento. Cuando
desee obtener información adicional para solucionar
un problema no abordado en forma satisfactoria para
propósitos del usuario, póngase en contacto con su
representante más cercano.
ota:N Las especificaciones y las dimensiones están sujetas
a cambios sin previo aviso.
Bisagras de
bloqueo
(3) Conectores
a presión
Figura 1.
INSTALACIÓN
Herramientas necesarias:
Destornillador Phillips, herramientas para realizar conexiones
eléctricas.
Reemplazo del controlador
1. Desatornille la puerta con el destornillador Phillips.
Extraiga la puerta de la caja trasera y asegure la
puerta en las bisagras de sujeción ubicadas en la parte
superior de la caja trasera. (Figura 1.)
2. Desconecte el cable negro y blanco de la controladora y
el cable con conexión a tierra de la cubierta frontal.
3. Extraiga la cubierta frontal de la luminaria y colóquela
mirando hacia abajo sobre una superficie suave.

15
EATON IB514011EN Instrucciones de instalación
Instrucciones de Instalación – Opciones para Controlador de Reemplazo Crosstour MAXX
4. Recorte el sujetacables que asegura el cable en el
controlador, desconecte los cables rojos y negros
conectados a la luz LED, y extraiga los cuatro tornillos
Phillips que aseguran el soporte del controlador.
(Figura 2.)
5. Extraiga el controlador y el soporte antiguos y
reemplácelos con un nuevo controlador y un nuevo
soporte.
6. Atornille el nuevo soporte del controlador en la cubierta
frontal con los cuatro tornillos provistos y ajústelo con
un torque de 10 pulg.-lb.
7. Conecte el cable rojo del controlador a los dos cables
rojos de la cubierta frontal. Conecte el cable negro
del controlador a los dos cables negros de la cubierta
frontal. Utilice el sujetacables para asegurar el cableado
a la parte superior del controlador.
8. Fije la puerta en las bisagras de bloqueo ubicadas en
la parte superior de la caja trasera (Figura 1). Vuelva a
conectar el cable con conexión a tierra de la cubierta
frontal y los cables negros y blancos en el controlador.
Utilice los conectores de sujeción a presión para realizar
conexiones de luminarias y cables. (Ver la sección de
Diagramas de cableado.)
9. Asegúrese de que todos los cables y conexiones
eléctricas estén conectados en la caja trasera, vuelva a
colocar la puerta y ajuste el tornillo de la puerta con una
torsión entre 15 y 20 pulgadas-libras.
Mantenimiento
ota:N Se deberá seguir un programa de mantenimiento
habitual, para mantener una emisión de luz y un
rendimiento térmico óptimos. La limpieza de la lente
óptica se debe realizar con un paño limpio y seco,
para eliminar el polvo u otros contaminantes. Se
deberá realizar una limpieza adicional de la lente,
con un limpiador para acrílicos no abrasivo. Elimine
la suciedad, las hojas y otros desechos extraños de
la carcasa y las aletas. Se puede utilizar agua limpia
para limpiar las aletas.
Extraiga
estos
tornillos
Figura 2.
Conexión a tierra de la carcasa frontal Conexión a tierra de la caja trasera Conexión a tierra del suministro eléctrico
Conecte primero todos los cables a tierra

16 EATON IB514011EN Instrucciones de instalación
Instrucciones de Instalación – Opciones para Controlador de Reemplazo Crosstour MAXX
Controlador de atenuador (opción de ATENUAR)
Figura 3.
Unidad
Carga (Negro)
Línea de suministro (Negro)
Neutro (Blanco)
Neutro de suministro (Blanco)
Unidad cableada
de fábrica al LED
Violeta (Atenuación +)
Gris (Atenuación -)
Figura 4.
Controlador de Atenuación y fotocontrol (opción PC1-DIM, PC2-DIM)
Unidad
Carga (Negro)
Carga (Rojo)
Neutro de suministro (Blanco)
Neutro (Blanco)
Neutro (Blanco)
Fotocontrol
Línea de suministro (Negro)
Unidad cableada
de fábrica al LED
Violeta (Atenuación +)
Gris (Atenuación -)

17
EATON IB514011EN Instrucciones de instalación
Instrucciones de Instalación – Opciones para Controlador de Reemplazo Crosstour MAXX
Unidad
Carga (Negro)
Neutro de suministro (Blanco)
Carga (Rojo)
Línea (Negro)
Neutro
(Blanco)
Sensor de movimiento
Línea de suministro (120 o 277V)
Unidad cableada
de fábrica al LED
Figura 5.
Sensor de Ocupación (opción MS-L20)
Sensor de Ocupación de Atenuación (opción MS/DIM-L20)
Figura 6.
Unidad
Carga (Negro)
Neutro de suministro (Blanco)
Conectar a tierra
Verde
Neutro
(Blanco)
Sensor de
movimiento con
atenuación
Línea de suministro (120 o 277V)
Unidad cableada
de fábrica al LED
Gris
(Atenuación -)
Gris
(Atenuación -)
Línea (Rojo)
Violeta
(Atenuación +)
Violeta
(Atenuación +)

18 EATON IB514011EN Instrucciones de instalación
Instrucciones de Instalación – Opciones para Controlador de Reemplazo Crosstour MAXX
Unidad
Línea (Negro)
Carga (Rojo)
Neutro (Blanco)
Línea (Negro)
Neutro de suministro (Negro)
Neutro de suministro (Blanco)
Carga (Rojo) Neutro (Blanco)
480V (Amarillo)
347V (Negro)
Neutro (Blanco)
XFMR
Sensor de
movimiento
Conecte la línea de suministro
aquí para aplicaciones de 480V
Conecte la línea de suministro
aquí para aplicaciones de 347V
Unidad cableada
de fábrica al LED
Figura 7.
Transformador y Sensor de Ocupación (opción 347V-MS-L20, 480V-MS-L20)
Conexión a tierra de la carcasa frontal Conexión a tierra de la caja trasera Conexión a tierra del suministro eléctrico
Conecte primero todos los cables a tierra

19
EATON IB514011EN Instrucciones de instalación
Instrucciones de Instalación – Opciones para Controlador de Reemplazo Crosstour MAXX
Unidad
Carga (Negro)
Línea de suministro (Negro)
Neutro (Blanco)
Neutro de suministro (Blanco)
Unidad cableada
de fábrica al LED
Figura 8.
Sin Fotocontrol (sin opciones)
Unidad
Carga (Negro)
Carga (Rojo)
Neutro (Blanco)
Línea (Negro)
Fotocontrol
Neutro
(Blanco)
Neutro de suministro (Blanco)
Línea de suministro (Negro)
Unidad cableada
de fábrica al LED
Figura 9.
Con Fotocontrol (opción PC1, PC2)

20 EATON IB514011EN Instrucciones de instalación
Instrucciones de Instalación – Opciones para Controlador de Reemplazo Crosstour MAXX
Unidad
Línea (Negro)
Carga (Rojo)
XFMR
Neutro
(Blanco)
Neutro (Blanco)
Neutro de suministro (Blanco)
Línea de suministro (Negro)
Conecte la línea de suministro
aquí para aplicación de 347V
Conecte la línea de suministro
aquí para aplicación de 480V
480V (Amarillo)
347V (Negro)
Unidad cableada
de fábrica al LED
Figura 10.
347V/480V Sin Fotocontrol (opción 347V, 480V)
Unidad
Línea (Negro)
Neutro (Blanco)
Línea (Negro)
Neutro
(Blanco) 347V (Negro)
480V (Amarillo)
Carga (Rojo)
Carga (Rojo)
Fotocontrol
XFMR
Neutro (Blanco)
Neutro de suministro (Blanco)
Línea de suministro (Negro)
Conecte la línea de suministro
aquí para aplicación de 347V
Conecte la línea de suministro
aquí para aplicación de 480V
Unidad cableada
de fábrica al LED
Figura 11.
347V/480V Con Fotocontrol (opción 347V-PC2, 480V-PC2)
