Ecoflam Multicalor 45 User manual

420010239602
14.03.2017
Multicalor 45
Multicalor 70
Multicalor 100
Multicalor 140
PR Gas / PR Light oil
BRUCIATORI MISTI GAS + GASOLIO
GAS/LIGHT-OIL DUAL BURNERS
BRULEURS MIXTE GAZ + MAZOUT
QUEMADORES MIXTOS GAS + GASOLEO
КОМБИНИРОВАННЫЕ ГОРЕЛКИ ГАЗ/ДИЗТОПЛИВО
IT
EN
FR
ES
RU

Multicalor 45 70 100 140
Potenza termica max. kW 500 700 1000 1300
kcal/h 430.000 602.000 860.000 1.118.00
Potenza termica min. kW 120 190 200 250
kcal/h 103.200 163.400 172.000 215.000
Tensione di alim.trifase + neutro 50 HzV 230 / 400 230 / 400 230 / 400 230 / 400
Motore kW 0,55 1,1 1,1 2,2
Giri/minuto del motore N° 2800 2800 2800 2800
CARATTERISTICHE OPERATIVE
Modello : Multicalor 45-70-100-140 Categoria gas
G20 G25 G31 G30
Pressione massima mbar 25 - 45 -
Pressione minima mbar 17 - 25 -
Combustibile gas P.C.I. kcal/Nm38.570 - 22.260 -
Combustibile gasolio P.C.I. = 10.200 kcal/kg max 1,5° E a 20° C
CARATTERISTICHE TECNICHE

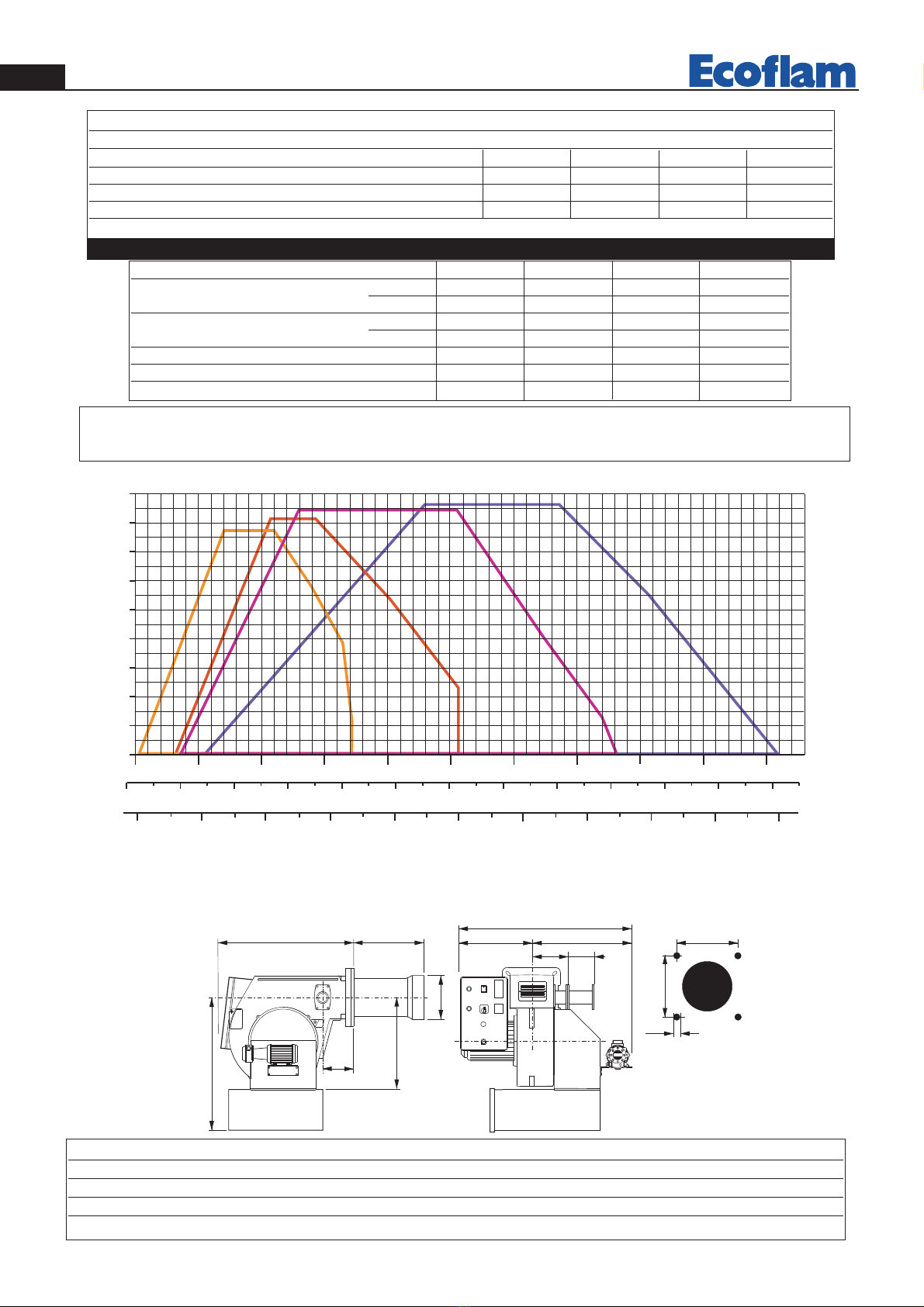

CAMPO DI LAVORO DEI BRUCIATORI
Contropressione in camera di combustione
DIMENSIONI DI INGOMBRO
Multicalor 70 PR Multicalor 100 PR Multicalor 140 PR
Multicalor 45 PR
0
1
2
3
4
5
6
7
8
9
mbar
100
100 200 300 400 500 600 700 800 900 1000 1100
200 300 400 500 600 700 800 900 1000 1100 1200 1300 kW
kcal/h
x 1000
30 40 50 60 70 80 90 100 110
20 kg/h
10
NB. : Campi di lavoro riferiti al funzionamento a gas PR/MD.
Potenza
Categoria gas : AT I2H, I3B/P BE I2E(R)B, I3P DE I2E, I3B/P DK I2H, I3B/P SE I2H, I3B/P
ES I2H, I3P FI I2H, I3B/P FR I2Er, I3B/P GB I2H, I3B/P NL I2L, I3B/P
GR I2H, I3B/P IE I2H, I3B/P IT I2H, I3B/P PT I2H, I3B/P
MODELLI A B C D D1 E F G H1 I L M N O
Multicalor 45 1045 510 535 175 335 760 160 390 600 190 190 M10 140 165
Multicalor 70 1045 510 535 175 395 760 180 390 600 190 190 M10 140 165
Multicalor 100 1045 510 535 175 395 760 190 390 600 190 190 M10 140 165
Multicalor 140 1070 510 560 307 457 760 215 390 600 190 190 M10 140 165
G
M
L
I
F
D - D1E CB
A
H1
N
O
SUNTEC
SUNTEC
SUNTEC
250
1
0
2
3
I
O
D = testa corta D1 = testa lunga
• = (OPZIONE)
Dimensioni (mm)
IT 420010239602 Multicalor 45 ÷ 140 PR/PR
2

FUNZIONAMENTO DEL BRUCIATORE A GAS
Prima di accendere il bruciatore, assicurarsi che sia montato correttamente. Controllare i collegamenti elettrici secondo i
diagrammi e le tubazioni dell’impianto. Prima del collegamento elettrico assicurarsi che il voltaggio corrisponda ai dati
indicati nella targhetta caratteristiche.Il diagramma del collegamento elettrico e il ciclo di avviamento sono illustrati
separatamente. Per collegare l’apparecchiatura al bruciatore, vedere lo schema. Prestare particolarmente attenzione al
collegamento del neutro e della fase: non scambiarli mai. Controllare il collegamento terra dell’impianto. Nei motori
trifase controllare il senso di rotazione del motore (vedere freccia). Sfiatare l’aria e le impurità della tubazione del gas.
Controllare che la pressione del gas sia nei limiti indicati nella targhetta. Questo controllo deve
essere effettuato con un manometro gas nell’apposita presa di pressione prevista sul bruciatore.
Si avvia il motore ed inizia la preventilazione. Il motoriduttore porta la serranda dell’aria alla
massima apertura in circa 30 secondi. Quando il motoriduttore é completamente aperto, un
segnale all’apparecchiatura elettronica di controllo avvia un ciclo di preventilazione di circa 66
secondi. Alla fine di questa preventilazione, il motoriduttore porta la serranda in bassa fiamma
permettendo l’accensione del bruciatore alla minima portata. Contemporaneamente il trasformatore di accensione viene
alimentato e dopo tre secondi (pre-accensione) vengono alimentate le valvole del gas. A questo punto la valvola a farfalla
regola la portata del gas nella testa di combustione. Due secondi dopo l’apertura delle valvole, il trasformatore é escluso
dal circuito. In caso di mancanza di accensione il bruciatore va in blocco entro due secondi. Il bruciatore si trova acceso
alla minima potenza (circa 30% della massima potenza). Lo strumento modulatore farà aprire il servomotore alla massi-
ma potenza o lo fermerà alla potenza intermedia richiesta dall’impianto. L’apertura del servomotore farà aprire gas ed
aria in modo proporzionale per avere sempre a tutte le portate (30%-100%) una combustione ottimale. Al termine del
funzionamento il servomotore si porta in posizione di chiusura.
CONSIGLI IMPORTANTI
Tutti gli organi regolabili devono essere fissati dall’installatore dopo le regolazioni. Ad ogni regolazione controllate la
combustione al camino. I valori di CO2 devono essere circa 9,7 (G20) 9,6 (G25) 11,7 (I3B) 11,7 (I3P) ed il CO infe-
riore a 75 ppm.
0
12
0 - STOP
1 - GASOLIO
2 - GAS
ALLACCIAMENTO ELETTRICO
Tutti i bruciatori sono collaudati a 400 V 50 Hz trifase per i motori e 230V 50 Hz monofase con neutro per gli ausilia-
ri. Se fosse necessario alimentare il bruciatore a 230 V 50 Hz trifase senza neutro, eseguire le modifiche necessarie rife-
rendosi allo specifico schema elettrico del bruciatore e controllare che il relé termico sia entro il campo di assorbimento
del motore. Accertare inoltre il corretto senso di rotazione del motore del ventilatore.
ALLACCIAMENTO ALLA LINEA GAS
Allacciato il bruciatore alla tubazione del gas è necessario assicurarsi che quest’ultima sia a tenuta perfetta. Assicurarsi
pure che il camino non sia ostruito. Aperto il rubinetto del gas sfiatare con prudenza la tubazione attraverso l’apposita
presa di pressione e quindi controllare il valore della pressione con un manometro idoneo. Dare tensione all’impianto e
regolare i termostati alla temperatura desiderata. Alla chiusura dei termostati, il dispositivo di controllo fughe gas effet-
tua una prova di tenuta delle valvole; Al termine della prova il bruciatore riceve il consenso per effettuare il ciclo di
avviamento.
REGOLAZIONE DELLA COMBUSTIONE
ATTENZIONE : per ottenere una corretta regolazione della combustione e della portata termica occorre effettuare l'analisi dei fumi, ser-
vendosi degli appositi strumenti. La regolazione della combustione e della portata termica va eseguita contemporaneamente ad una analisi
dei prodotti della combustione, assicurandosi che i valori riscontrati siano corretti, e, in ogni caso, rispondenti alle normative di sicurezza
vigenti. A tal proposito vedere la tabella e la figura sottostanti. TALE OPERAZIONE DEVE ESSERE ESEGUITA DA PERSONALE
PROFESSIONALMENTE QUALIFICATO ED AUTORIZZATO DALLA ECOFLAM SPA .

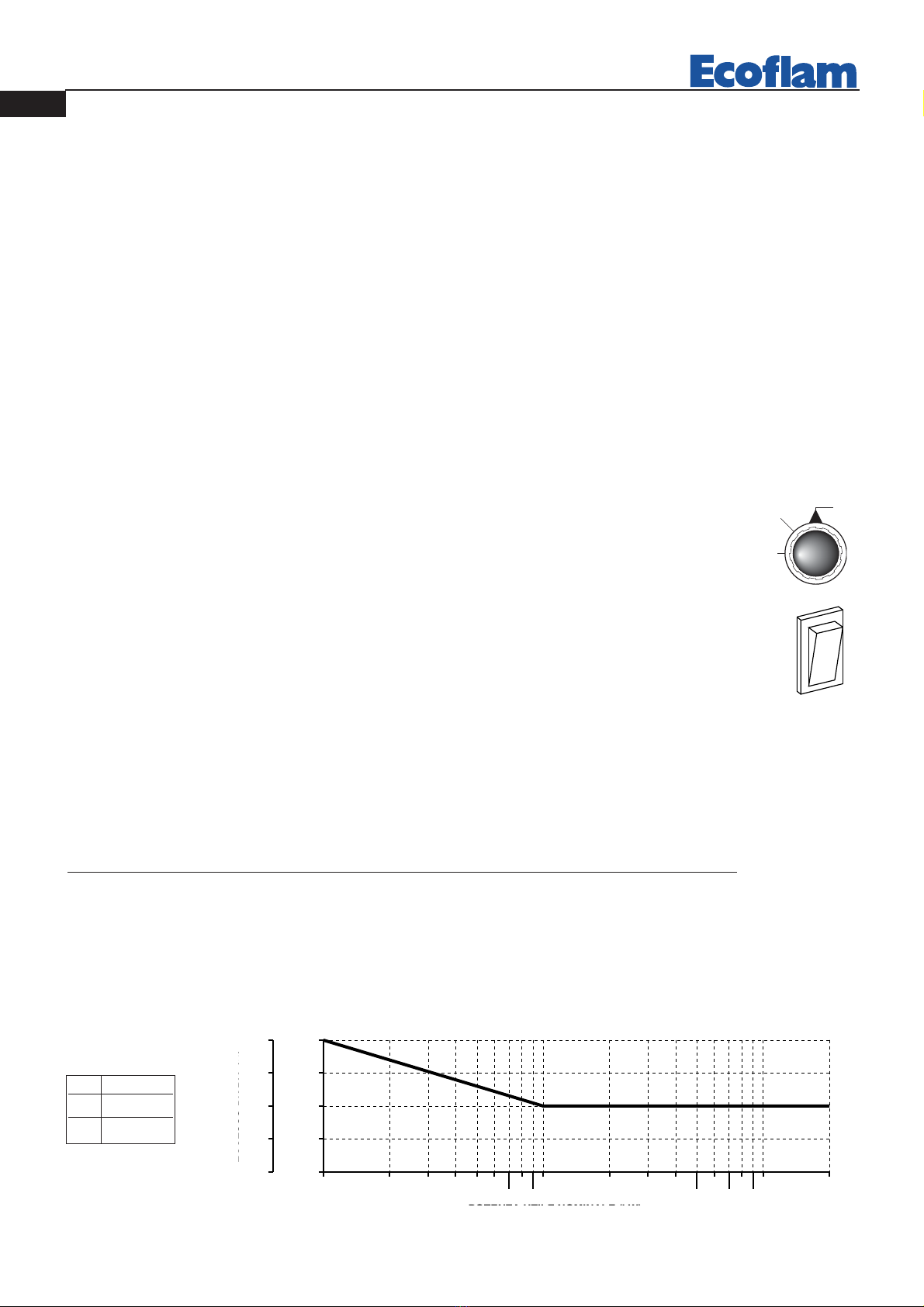

ECCESSO D'ARIA (%)
FATTORE D'ARIA
10 10 20 30 40 50 60
70
80
90
100 200 300 400
500
600
700
800
900
1000 2000
1,1
1,15
1,2 1,2 1,2
1,25
1,3
15
20
25
30
POTENZA UTILE NOMINALE (kW)
Metano
CO29,6%
CO <50 ppm
VALORI DI RIFERIMENTO CONSIGLIATI
IT
420010239602 Multicalor 45 ÷ 140 PR/PR
3

AGK25... resistenza PTC
AL Segnalazione di blocco
esterma
V... Valvola combustibile
CPI Indicatore di posizione chiusa
DBR... Collegamento
EK Pulsante di sblocco (interno)
EK2 Pulsante di sblocco remoto
ION Elettrodo di rivelazione
FS Segnale di fiamma
FSV Amplificatore del segnale di
fiamma
GP Pressostato gas
H Interuttore principale
HS Contatto ausiliario rele’
K1...4 Contatti dei rele’ di controllo
interni
KL Bassa fiamma
LK Serranda aria
LKP Posizione serranda aria
LP Pressostato aria
LR Termostato alta/bassa
M Motore del bruciatore
R Termostato di lavoro
SA Servocomando
STB Termostato di sicurezza
Si Fusibile esterno
W Termostato o pressostato
limite
Z Trasformatore di accensione
ZV Valvola gas pilota
A Comando inizio ciclo
B-B´ Intervallo accensione fiamma
C Posizione funzionamento
bruciatore
C-D Funzionamento bruciatore
D Spegnimento comandato da R
t1 tempo di preventilazione
t3 tempo di preaccensione
t3n tempo di postaccensione
t4 intervallo prima del consenso
al 2° stadio
t10 Tempo disponibile per il
segnale pressostato aria
t11 Tempo d'apertura programmato
dal servocomando «SA»
t12 Tempo di chiusura programmato
dal servocomando «SA»
TSA Tempo di sicurezza
all’accensione
tw Tempo di attesa
Tabella codici LED multicolore
Stato Codice colore Colore
Stato di attesa ❍................................................................................... spento
Fase di accensione ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ giallo lampeggiante
Funzionamento, fiamma ok . ❑................................................................................... verde
Funzionamento, fiamma non ok ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ verde lampeggiante
Segnale di fiamma estraneo ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ verde-rosso
Bassa tensione ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ giallo-rosso
Blocco ▲................................................................................... rosso
Codice di errore ▲ ❍ ▲ ❍ ▲ ❍ ▲ ❍ ▲ ❍ ▲ ❍ ▲ ❍ ▲ ❍ rosso lampeggiante
Trasmissione codice di errore ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ rosso lampeggiante veloce
Legenda : ....... Accesa continua ▲ rosso ❑ verde ❍ Spenta ● giallo
APPARECCHIATURA LME22
Connection diagram and control sequence LME22… / LME23…
NT μC control
RESET
EK
FSV
ION
1
23
M
4
BV1
5
BV2
7
Z
10
AL
T
12
R / W
GP
STB
9
7101a02e/0606
pa
6
LP
8
EK
11
K1
K2/1 K3 K4
K2/2
H
Si
SA
L
N
QRC
br bl sw
12
12
Nur LME23...
SB / R
W / GP
AL
LP
SA
BV1
(LR) BV2
Z
FS
tw t1 t3n
TSA
t4 7101d02/0606
t11
t12
EK2
12
10
3
7
4
5
6
1
8
ABB´ C D
9
t3
t10
LK
M
I
11
Diagramma connessioni e collegamenti interni LME22...
IT 420010239602 Multicalor 45 ÷ 140 PR/PR
4

Tabella codici errori
Lampeggi «AL» Possible cause
(LED) term. n°10
2 lampeggi on Assenza di fiamma al termine del tempo di sicurezza all’accensione «TSA»
- elettrovalvole difettose - rilevatore fiamma difettoso
- regolazione bruciatore errata - elettrodi difettosi
3 lampeggi on Guasto pressostato aria
- Mancanza del segnale pressostato aria dopo«t10»,
- Contatti pressostato aria incollati in posizione di riposo
4 lampeggi on Segnale fiamma estraneo
5 lampeggi on Segnale pressostato aria fuori tempo
Contatti pressostato aria incollati in posizione di lavoro
6 lampeggi on Non utilizzati
7 lampeggi on Troppe mancanze di fiamma durante il funzionamento
(superato il limite del n° di ripetizioni del ciclo) - elettrovalvole difettose.
- rilevatore fiamma difettoso - regolazione bruciatore errata.
8 lampeggi on Non utilizzati
9 lampeggi on Non utilizzati
10 lampeggi off Contatti in uscita difettosi o guasto del dispositivo interno od errore nel cablaggio
14 lampeggi on Indicatore di posizione chiusa aperto
Per calcolare la portata di funzionamento, in kW, del bruciatore, procedere nel modo seguente:
Controllare al contatore la quantità di litri erogati e la durata, in secondi, della lettura, quindi procedere
al calcolo della portata secondo la seguente formula:
CALCOLO DELLA PORTATA DI FUNZIONAMENTO DEL BRUCIATORE
e x f = kW
s
e = Litri di gas
s = Tempo in secondi
G20 = 34,02
G25 = 29,25
G30 = 116
G31 = 88
f
23
5
87
6
VgR
Vg
A
R
VgS
VG
VGS
1
4

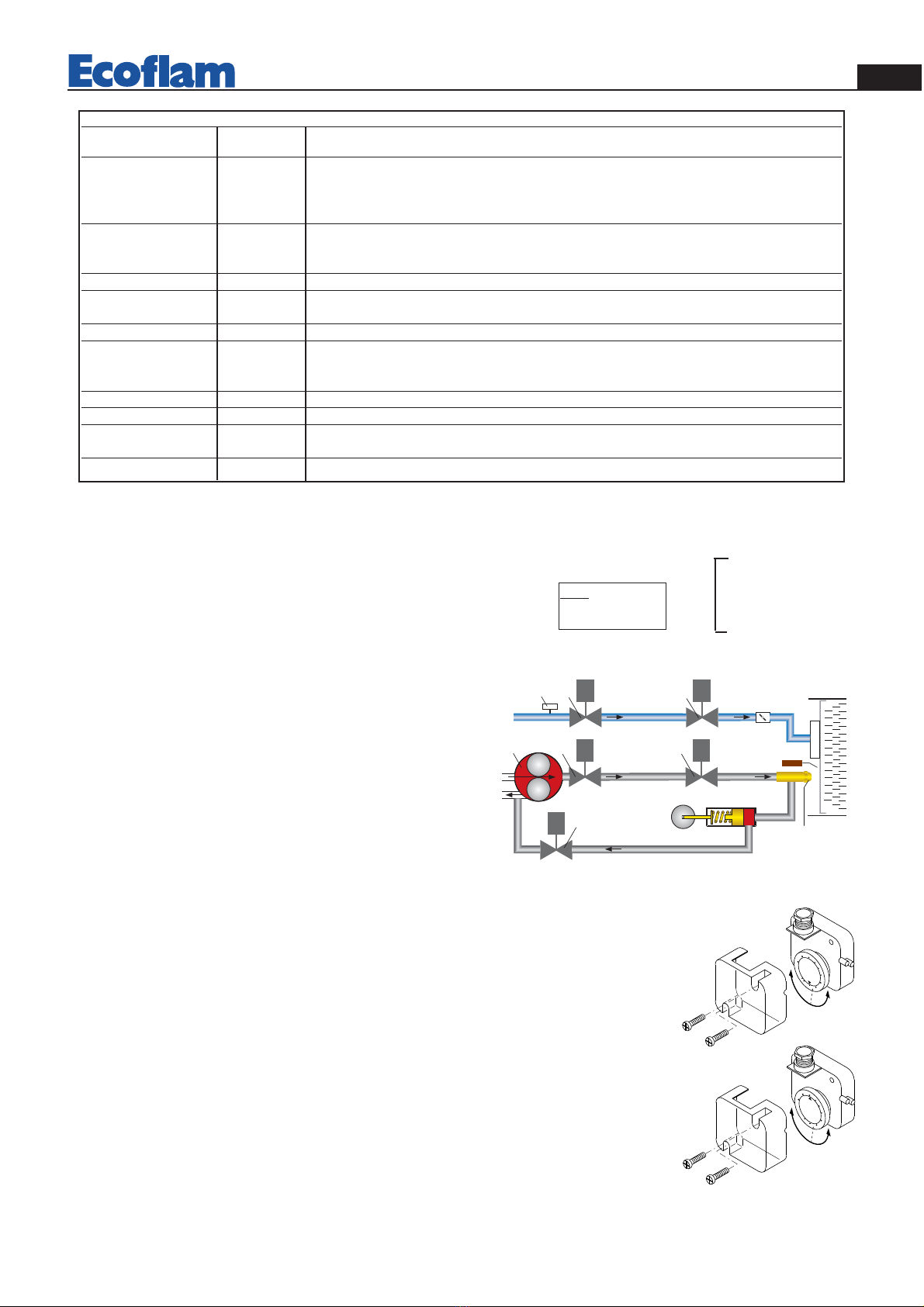

CIRCUITO IDRAULICO GAS
1 - POMPA
2 - VALVOLA GASOLIO DI SICUREZZA
3 - VALVOLA GASOLIO
4 - VALVOLA DI RITORNO
5 - UGELLO
6-PRESSOSTATO GAS
7-VALVOLA GAS DI SICUREZZA
8-VALVOLA GAS
Aspirazione
Ritorno
2,5
5
10
15
50
25
35
30
40
45
20
0,4
0,6
0,9
3,0
1,5
2,1
1,8
2,4
2,7
1,2
I
L
MN
A
B
CD
E
F
GH
Regolazione del pressostato gas di minima
Il pressostato gas di minima ha la funzione di controllare la pressione minima del gas
prima della valvola gas permettendo al bruciatore di funzionare correttamente.
Svitare le viti I e L e togliere il coperchio M. posizionare la ghiera N ad un valore pari al
60% della pressione nominale di alimentazione gas (es.: per gas metano press. nominale
=20 mbar; regolatore posizionato al valore 12 mbar; per G.P.L. pressione nominale G30-
G31 30/37 mbar regolatore posizionato al valore di 18 mbar). Rimontare il coperchio M.
Regolazione del pressostato aria
Il pressostato aria controlla la pressione dell’ aria di ventilazione. Svitare le viti A e B e
rimuovere il coperchio C.
•Tarate la combustione con il pressostato aria regolato al minimo.
•Ostruite l’aspirazione dell’aria con un cartone facendo attenzione ai valori di O2 e CO
dell’ analizzatore.
•Progressivamente aumentate la chiusura del passaggio aria finché il valore del CO è
leggermente sopra i 1000 ppm. Fermate il cartone in questa posizione.
•Aumentate la taratura del pressostato aria fino al blocco del bruciatore.
•Ora il pressostato è tarato in modo da evitare la produzione di CO.
•Togliete il cartone e rimontare il coperchio C.
IT
420010239602 Multicalor 45 ÷ 140 PR/PR
5

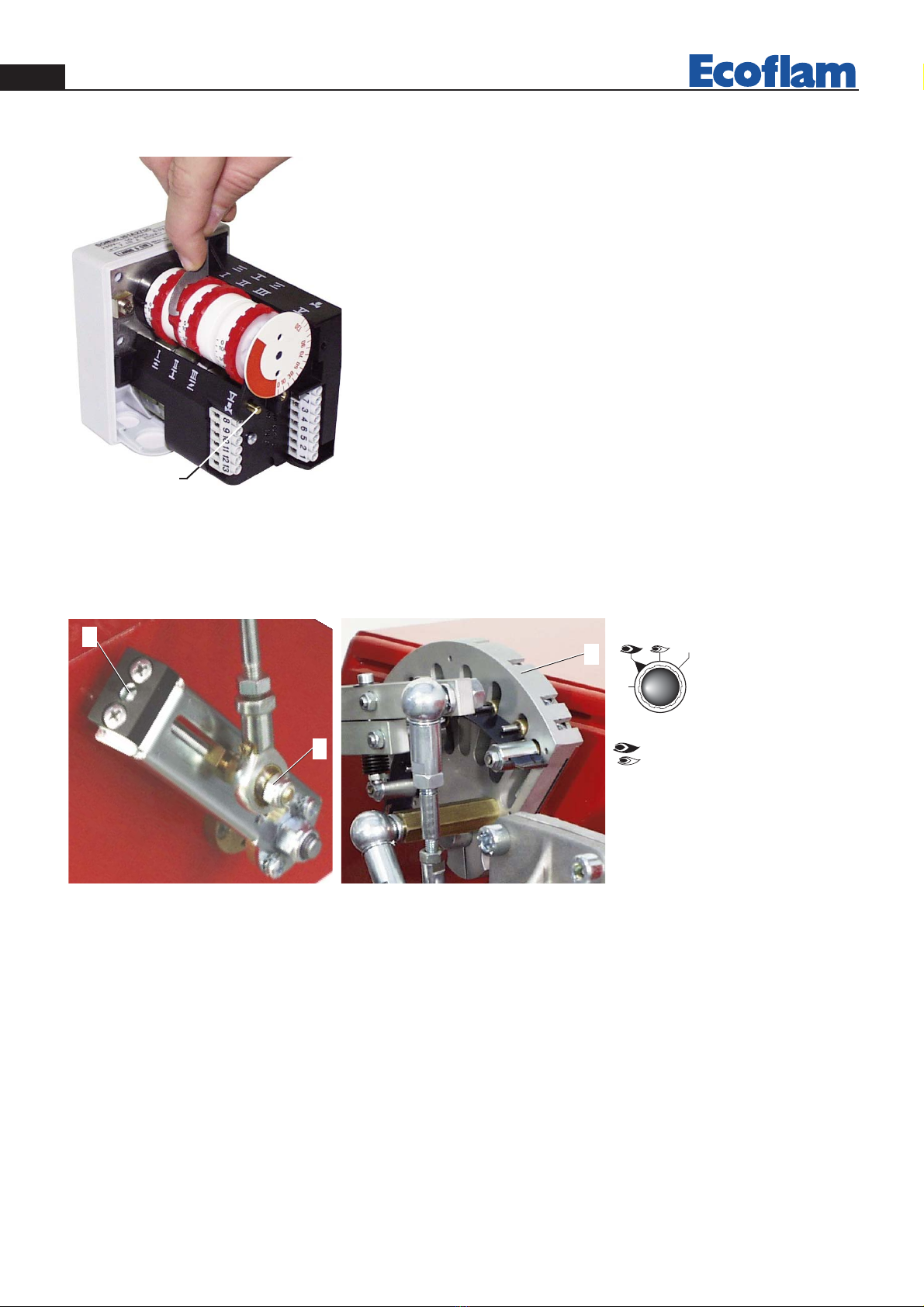

REGOLAZIONE DELL’ARIA DI COMBUSTIONE
Togliere il coperchio per accedere alle camme di regolazione. Lo spostamento
delle camme va effettuato con l’ausilio dell’apposita chiavetta in dotazione.
Descrizione :
I-Camma di regolazione posizione di apertura in 2° fiamma
(potenza max.)
II - Camma di regolazione della posizione serranda allo spegnimento
(chiusura)
III - Camma di regolazione posizione di apertura in 1° fiamma
(potenza min.)
V- Non utilizzata.
SERVOCOMANDO ARIA SIEMENS SQN 30/31 251A2700
LEVA DI
BLOCCO
2
13
REGOLAZIONE DELLA PORTATA ARIA E GAS
REGOLAZIONE DELLA POTENZA MASSIMA DEL BRUCIATORE
Posizionare il commutatore, situato nel quadro comandi, nella posizione massima potenza e agire come segue:
Regolazione della portata massima del gas: agire come indicato nella regolazione elettrovalvole gas, sino al raggiungi-
mento della portata corretta del gas determinata dall'analisi della combustione. Correggere eventualmente la portata
modificando la posizione della lamina di guida della camme(3) con una chiave a brugola adeguata; avvitando, la portata
aumenta, svitando diminuisce.
Regolazione della portata massima dell'aria : correggere eventualmente questa posizione agendo sulla vite “1” dopo
aver allentato il dado “2”. Fissare nuovamente il dado “2”.
REGOLAZIONE DELLA POTENZA MINIMA DEL BRUCIATORE
Posizionare il commutatore, situato nel quadro comandi, nella posizione minima potenza e agire come segue:
Regolazione della portata minima del gas : Agendo con una chiave a brugola adeguata, modificare la posizione della
lamina di guida della camme(3); avvitando, la portata aumenta, svitando diminuisce.
Regolazione della portata minima dell'aria : agire sulla camma di regolazione posizione di apertura in fiamma poten-
za min.
COMMUTATORE
0
AUTO
0 = bloccaggio degli apparati per il
funzionamento in una posizione intermadia
= funzionamento alla massima potenza
= funzionamento alla minima potenza
AUTO = funzionamento automatico
IT 420010239602 Multicalor 45 ÷ 140 PR/PR
6

REGOLAZIONE DELLE POTENZE INTERMEDIE DEL BRUCIATORE
Con il commutatore azionare il servomotore (chiusura o apertura) e posizionare nello 0 per fermare la corsa; per la rego-
lazione agire come sottoindicato. Ripetere l’operazione per altri punti delle camme.
Regolazione delle portate intermedie del gas : agendo con una chiave a brugola adeguata, modificare la posizione della
lamina di guida della camme(3); avvitando, la portata aumenta, svitando diminuisce.
AVVIAMENTO DEL BRUCIATORE GASOLIO
Dopo aver eseguito l’installazione del bruciatore, verificare i seguenti punti:
- Tensione di alimentazione del bruciatore ed i fusibili di protezione di rete.
- I collegamenti del motore.
- La corretta lunghezza lunghezza delle tubazioni e la loro tenuta.
- Il tipo di combustibile, che deve essere adatto al bruciatore.
- Il collegamento dei termostati caldaia e delle varie sicurezze.
- Il senso di rotazione del motore.
- La corretta taratura della protezione termica del motore.
Quando tutte queste condizioni sono verificate e soddisfatte, si può procedere con il collaudo
del bruciatore.
Dare tensione al bruciatore. L’apparecchiatura di controllo alimenterà il motore del bruciatore,
che provvederà ad effettuare un prelavaggio della camera di combustione. Al termine del prela-
vaggio, l’apparecchiatura di controllo alimenta il trasformatore di accensione e quindi apre le
elettrovalvole del gasolio ed il bruciatore si accende. Dopo l’intervallo di sicurezza di 2 secondi,
ad accensione avvenuta, l’apparecchiatura di controllo disinserisce il trasformatore di accensione, quindi dopo altri 10
secondi, aziona il servocomando dell’aria alla massima apertura.In caso di accensione difettosa, l’apparecchiatura di con-
trollo causa il blocco del bruciatore entro 5 secondi. Per avere una combustione ottimale, occorrerà regolare la portata
dell’aria in ALTA e BASSA fiamma, seguendo le istruzioni fornite più avanti. Durante tale fase si potrà passare manual-
mente dalla posizione ALTA fiamma a quella di BASSA fiamma, e viceversa tramite il selettore di ALTA / BASSA fiam-
ma. Al termine delle regolazioni, lasciare il selettore in posizione AUTO. Tarare la pressione di alimentazione della
pompa gasolio a 20-21 bar.
0
12
0 - STOP
1 - GASOLIO
2 - GAS
REGOLAZIONE DELLA PRESSIONE DEL RITORNO DI GASOLIO
Il diagramma illustra il sistema di regolazione del ritorno di gasolio per questi tipi di bruciatori i quali
hanno incorporato un ugello con ritorno variabile progressivo. La portata del gasolio può essere
variata attraverso l’ugello di ritorno cambiando la pressione nel ritorno. La portata massima di gaso-
lio si ottiene quando la pressione della pompa è di circa 20-21 bar e il ritorno è completamente chiu-
so. La portata minima del gasolio si ottiene quando la linea di ritorno è completamente aperta. La
pressione in mandata si legge montando un manometro sulla pompa. La pressione del ritorno si
legge sul manometro montato a corredo del bruciatore sul regolatore di pressione.
Pressione pompa 20-21 bar.
Max portata bruciatore, pressione di ritorno:
MONARCH BPS ugello : 8 ÷12 bar.
Min portata bruciatore, pressione di ritorno:
MONARCH BPS ugello : 1 ÷4 bar
+
-
IT
420010239602 Multicalor 45 ÷ 140 PR/PR
7

Per la lunghezza delle tubazioni, bisogna considerare tutte le parti rettilinee, le curve, le salite e le discese. L'altezza stati-
ca di aspirazione è la distanza tra la valvola di fondo e l'asse della pompa del bruciatore.
La depressione non deve superare 0,45 bar ; in caso di depressione maggiore la pompa si può deteriorare, con conse-
guente aumento dei rumori meccanici ed eventuale rottura.
ALIMENTAZIONE COMBUSTIBILE
H
(m)
ø 10 mm ø 12 mm
0
0,5
1
2
3
3,5
32
36
40
48
56
60
90
90
90
90
90
90
ø 14 mm ø 16 mm
22
25
30
35
38
40
38
45
50
60
70
80
AS 67 / AN 77
(m)
AJ 6
(m)
H
H
H
(m)
ø 10 mm ø 12 mm
0
0,5
1
2
3
3,5
25
21
18
10
5
---
70
62
54
38
20
10
ø 14 mm ø 16 mm
25
20
18
10
5
2
45
38
33
20
10
4
AS 67 / AN 77
(m)
AJ 6
(m)
Bitubo in aspirazione
Bitubo dalla sommità del serbatoio Lunghezza tubazioni
Lunghezza tubazioni
REGOLAZIONE POSIZIONE TESTA DI COMBUSTIONE
La regolazione della posizione
della testa di combustione
viene effettuata per ottenere il
miglior rendimento di com-
bustione. Nelle applicazioni alle portate minime del brucia-
tore la testa viene arretrata, alle potenze massime viene avanzata. Esecuzione : - allentare la vite di fissaggio della leva A.
- spostare la leva sino al raggiungimento della posizione desiderata. - ribloccare la vite di fissaggio.
A
min. max.
A
min. max.
MULTICALOR
45-70-100
MULTICALOR
140
A
IT 420010239602 Multicalor 45 ÷ 140 PR/PR
8

23
5
87
6
VgR
Vg
A
R
VgS
VG
VGS
1
4
CIRCUITO IDRAULICO GASOLIO
A - FLESSIBILI
B - FILTRO
C - RUBINETTO
1 - POMPA
2 - VALVOLA GASOLIO DI SICUREZZA
3 - VALVOLA GASOLIO
4 - VALVOLA DI RITORNO
5 - UGELLO
6- PRESSOSTATO GAS
7- VALVOLA GAS DI SICUREZZA
8- VALVOLA GAS
Aspirazione
Ritorno
A
A
BC
PORTATA UGELLI TIPO : MONARCH F80-BPS
UGELLO PRESSIONE POMPA
PRESSIONE DI RITORNO BAR 20 bar
GPH 0 4,218 8,436 12,654 16,872 CAPACITA’ kg/h
4.00 7,52 8,91 13 19 - 22,24
4.50 7,52 8,91 13 21,16 - 24,96
5.00 7,52 9,33 13,38 21,39 - 27,68
5.50 7,52 9,36 13,93 25,6 30 30,56
6.00 9,2 11,42 13,93 17,8 33,45 33,28
6.50 9,2 9,49 11,42 20 36,19 36,00
7.00 9,74 13,38 17,27 24,5 39 38,88
7.50 9,74 13,38 18,66 31,2 41,82 41,6
8.00 9,74 10,87 15,6 25,64 44,55 44,16
9.00 11,16 15 18,4 25,64 36,77 49,92
9.50 12 13,38 18,94 29,53 52,9 52,64
10.50 12,8 13,93 22,29 33,7 58,55 58,24
12.00 13,93 15 22,29 34 66,9 66,56
13.80 16,72 20 31,2 57,9 76,89 76,48
15.30 16,72 20 29,27 43,46 72,54 84,8
17.50 20,9 23,42 36,5 66,27 - 96,96
19.50 22,29 29,53 43,49 64,6 108,74 108,16
21.50 22,8 27,3 40,15 61,28 120 119,04
PORTATA kg/h
IT
420010239602 Multicalor 45 ÷ 140 PR/PR
9

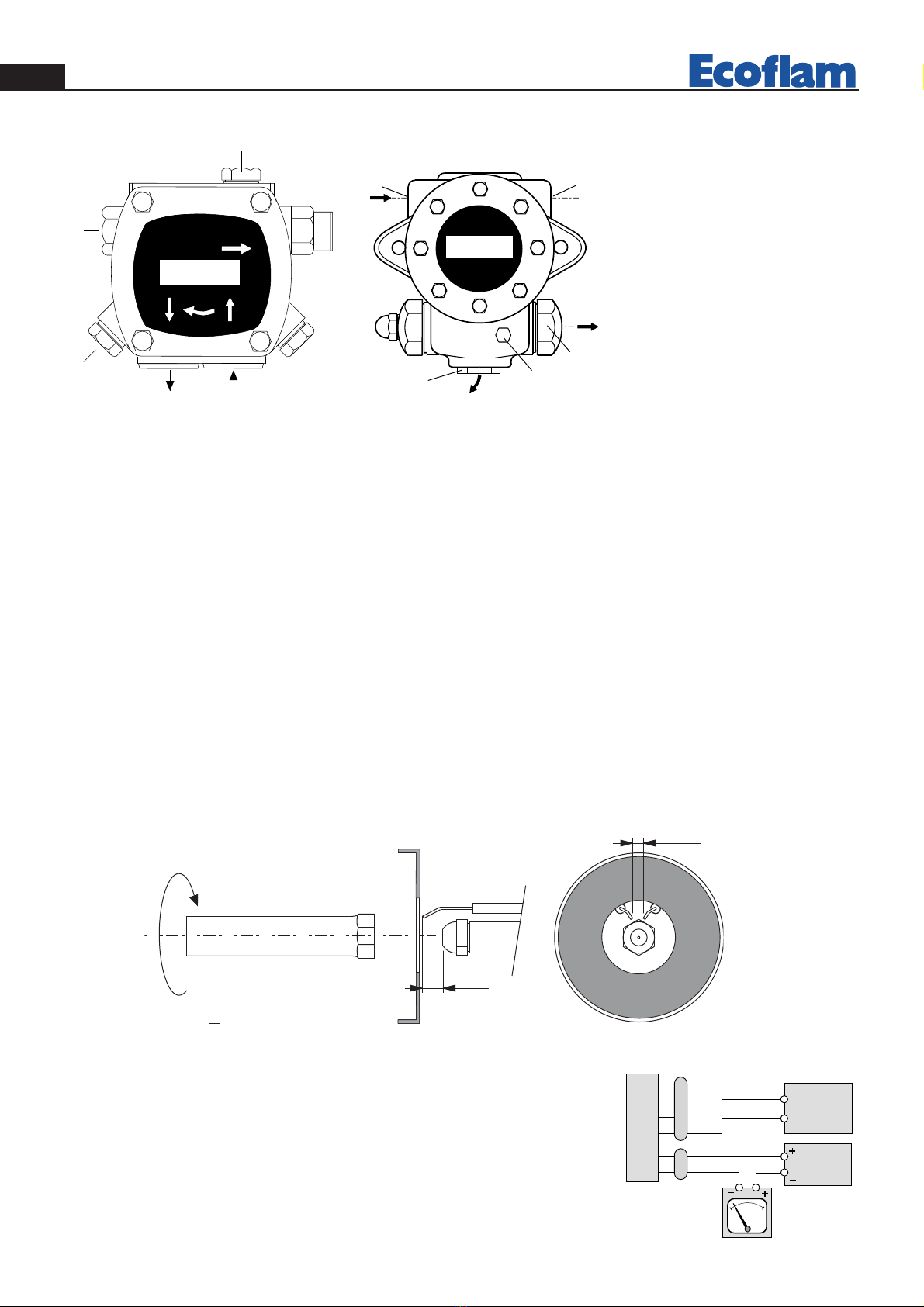

POMPA GASOLIO
PULIZIA E SOSTITUZIONE UGELLI
Utilizzare una chiave appropriata per rimuovere gli ugelli facendo attenzione a non rovinare gli elettrodi.
NB. : Controllare sempre la posizione degli elettrodi dopo il montaggio degli ugelli (vedi fig.). Assicurarsi che gli elet-
trodi siano posizionati in maniera corretta. Una posizione errata comporta problemi di accensione.
3,5 mm
6 mm
6
5
4
3
21
SUNTEC
SUNTEC
SUNTEC AJ 6 C-C 1 - ASPIRAZIONE
2 - RITORNO
3 - SFIATO E PRESA MANOMETRO
4 - PRESA VUOTOMETRO
5 - REGOLAZIONE PRESSIONE
6 - ALL' UGELLO
6
5
3
2
SUNTEC
14
SUNTEC J 7 C-C
CONTROLLARE:
- Che le tubazioni siano perfettamente a tenuta;
- Che siano usati tubi rigidi (preferibilmente di rame), ove possibile;
- Che la depressione in aspirazione non ecceda 0,45 bar, per evitare che la pompa entri in cavitazione;
- Che la valvola di fondo sia dimensionata correttamente;
Prima di avviare il bruciatore, spurgare l’aria contenuta nella pompa attraverso la presa del manometro. Riempire le
tubazioni di gasolio per facilitare l’innesco della pompa. Avviare il bruciatore e verificare la pressione di alimentazione
della pompa. Se l’innesco della pompa non dovesse avvenire durante il primo prelavaggio, con conseguente, successiva
entrata in blocco del bruciatore, riarmarne il blocco per riavviarlo, premendo il pulsante rosso sull’apparecchiatura di
controllo. Se, ad innesco della pompa avvenuto, il bruciatore dovesse andare in blocco dopo la fase di prelavaggio, a
causa di una caduta di pressione del gasolio nella pompa, riarmarne il blocco per riavviarlo. Non permettere che la
pompa funzioni per più di tre minuti senza gasolio.
Nota: prima di avviare il bruciatore, assicurarsi che il tubo di ritorno sia aperto. Una sua eventuale occlusione provo-
cherebbe una rottura dell’organo di tenuta della pompa.
Il controllo della corrente di rivelazione si effettua inserendo un microamperome-
tro con fondo scala di 1000 µA (corrente continua) in serie alla fotocellula.
Se la corrente di rivelazione è troppo bassa verificare il collegamento fase e neutro
del bruciatore e la messa a terra del bruciatore stesso. Normalmente il valore della
corrente di rivelazione è 200 µA.
LME22
QRA
AGQ3.1A27
1
2
SW
SW
BL
BL
RIVELAZIONE FIAMMA
SW = NERO
BL = BLU
IT 420010239602 Multicalor 45 ÷ 140 PR/PR
10

I
0
SMONTAGGIO DEL BOCCAGLIO

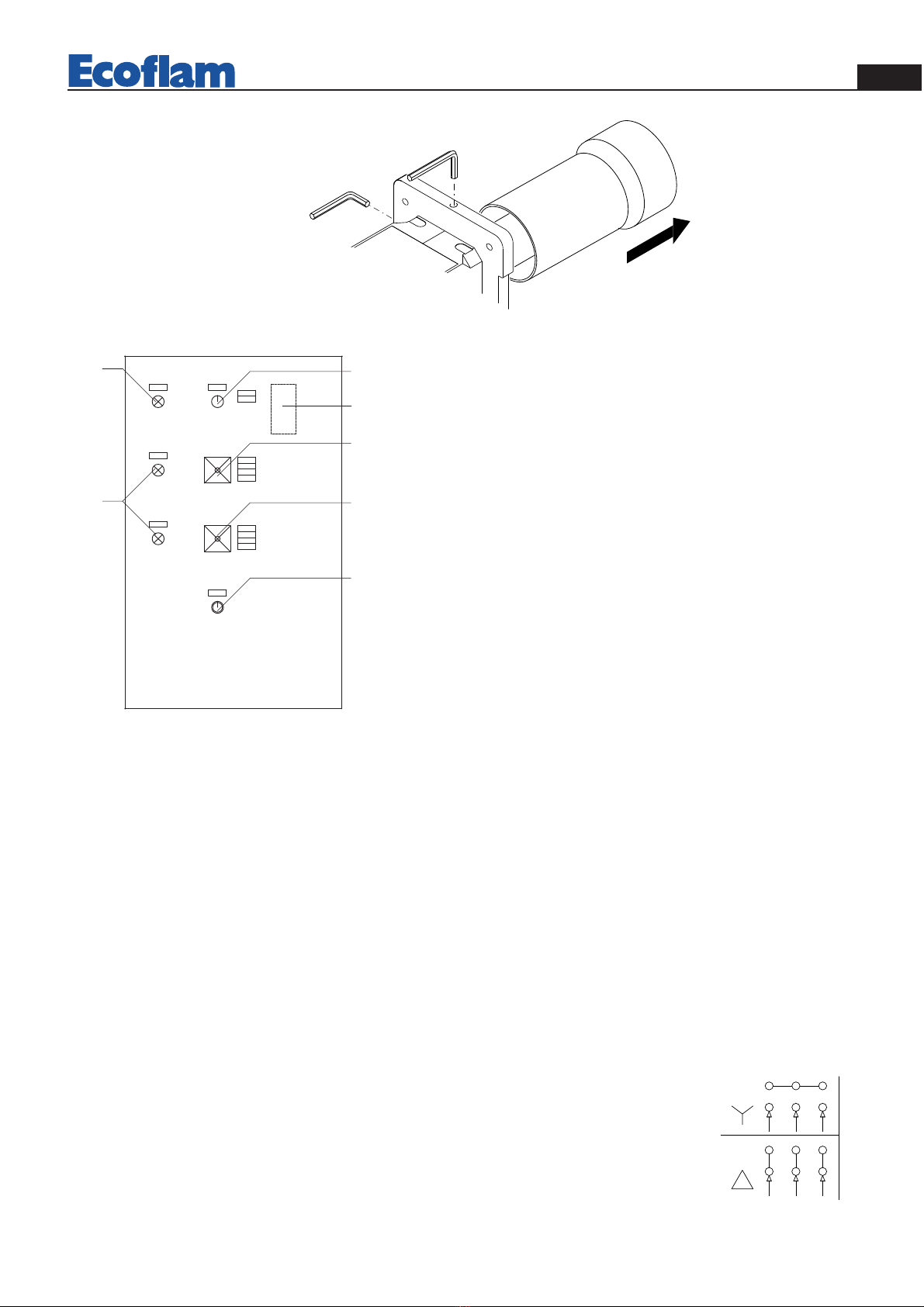

DESCRIZIONE DEL PANNELLO DI CONTROLLO
A - pulsante di sblocco
B - lampade di funzionamento arancio (gasolio) - verde (gas)
C - selettore:
OUT = bloccaggio degli apparati per il funzionamento
in una posizione intermadia
UP = funzionamento alla massima potenza
LOW = funzionamento alla minima potenza
AUTO = funzionamento automatico
D - interruttore acceso / spento
E - selettore:
0 = fermo
1 = funzionamento a gasolio
2 = funzionamento a gas
3= funzionamento automatico
F - lampada di blocco
G - centralina modulante RWF 5 0 (opzionale)
E
A
C
D
SAL
SA s.r
HLBT
HLoil
HLgas
SAMA
R
V
R
0=STOP
1=UP
2=LOW
3=AUTO
0 1
RWF 50
0: OFF
1: ON
3=AUTO
2=GAS
1=OIL
0=STOP
SAgG
G
B
F
I bruciatori sono prodotti con i collegamenti adatti all’alimentazione 380-400 V trifase.
I bruciatori con motori elettrici di potenza inferiore o uguale a 3 kW possono essere adattati per alimentazione a 220-
230 V (seguire le istruzioni sul retro); per i motori con potenze superiori è possibile solo l’alimentazione a 380-400 V
trifase. In caso di richiesta di bruciatori diversi dallo standard sopra indicato si raccomanda di farne specifica menzione
nell’ordine.
Istruzioni: come adattare motori elettrici di potenza uguale o inferiore a 3 kW per alimentazione 220-230 V
E’ possibile modificare il voltaggio del bruciatore operando come segue:
1. modificare il collegamento all’interno della scatola di alimentazione del motore elettrico: da stella a triangolo (vedi
figura);
2. modificare la taratura del relè termico, riferendosi ai valori di assorbimento riportati nella targa dati del motore
elettrico. Se necessario, sostituire il relè termico con altro di scala idonea.
Questa operazione non è possibile su motori superiori ai 3 kW.
Per ulteriori informazioni, vi preghiamo di contattare il personale Ecoflam.
230V
400V
IT
420010239602 Multicalor 45 ÷ 140 PR/PR
11

MANUTENZIONE
CONTROLLO ANNUALE
Il controllo periodico del bruciatore (testa di combustione, elettrodi,ecc.) deve essere effettuato da personale autorizzato
una o due volte all’anno a secondo dell’utilizzo. Prima di procedere al controllo per la manutenzione del bruciatore è
consigliabile verificare lo stato generale del bruciatore e seguire le seguenti operazioni :
-Togliere tensione al bruciatore (togliere la spina). - Chiudere il rubinetto di intercettazione gas.
-Togliere il coperchio del bruciatore, pulire la ventola e l’aspirazione dell’aria.
-Pulire la testa di combustione e controllare la posizione degli elettrodi.
-Rimontare i pezzi. - Verificare la tenuta dei raccordi gas. -Verificare il camino. - Far ripartire il bruciatore.
-Controllare i parametri della combustione (CO2= 9,5 ÷ 9,8),(O = inferiore a 75 ppm).
PRIMA DI OGNI INTERVENTO CONTROLLARE :
-Che ci sia corrente elettrica nell’impianto e il bruciatore collegato.
-Che la pressione del gas sia corretta e il rubinetto di intercettazione del combustibile aperto.
-Che i sistemi di controllo siano regolarmente collegati.
Se tutte queste condizioni sono soddisfatte, far partire il bruciatore premendo il pulsante di sblocco.
Controllare il ciclo del bruciatore.
IL BRUCIATORE NON SI AVVIA :
-Controllare l’interruttore, i termostati, il motore, pressione gas.
-Interruttore generale in posizione “0” -Fusibili saltati -Apparecchiatura di controllo difettosa
IL BRUCIATORE EFFETTUA LA PREVENTILAZIONE E AL TERMINE DEL CICLO VA IN BLOCCO :
-Controllare la pressione dell’aria e la ventola.
-Controllare il pressostato aria. -Apparecchiatura di controllo difettosa
-Trasformatore difettoso -Verificare il cavo di accensione
-Elettrodi sporchi, difettosi o in posizione errata
-Ugelli otturati o usurati -Filtri intasati e pressione gasolio troppo bassa
-Portata d’aria di combustione eccessivamente elevata in rapporto alla portata dell’ugello
IL BRUCIATORE EFFETTUA LA PREVENTILAZIONE E NON ACCENDE :
-Verificare il montaggio e la posizione degli elettrodi. -Verificare il cavo di accensione.
-Verificare il trasformatore di accensione. -Verificare l’apparecchiatura di sicurezza.
IL BRUCIATORE SI ACCENDE E DOPO IL TEMPO DI SICUREZZA VA IN BLOCCO :
-Controllare fase e neutro che siano collegati correttamente.
-Controllare l’elettrovalvole del combustibile selezionato.
-Controllare la posizione dell’elettrodo di rivelazione e la sua connessione.
-Controllare l’apparecchiatura di sicurezza -Ugelli otturati o usurati
-La fotocellula non vede la fiamma -Filtri intasati -Pressione gasolio troppo bassa
-Portata d’aria di combustione eccessivamente elevata in rapporto alla portata dell’ugello
IL BRUCIATORE SI ACCENDE E DOPO QUALCHE MINUTO DI FUNZIONAMENTO VA IN BLOCCO :
-Controllare il regolatore di pressione e il filtro gas.
-Controllare la pressione del gas e del gasolio con un manometro.
-Controllare il valore di rivelazione (min 200 µA).
IT 420010239602 Multicalor 45 ÷ 140 PR/PR
12

FUEL CHARACTERISTICS
Model : Multicalor 45-70-100-140 Gas family
G20 G25 G31 G30
Max. pressure mbar 25 - 45 -
Min. pressure mbar 17 - 25 -
Gas Low Heat Value: kcal/Nm38.570 - 22.260 -
Light-oil Low Heat Value = 10.200 kcal/kg max 1,5° E a 20° C
TECHNICAL FEATURES
Multicalor 45 70 100 140
Max. Thermal Output. kW 500 700 1000 1300
kcal/h 430.000 602.000 860.000 1.118.00
Min. Thermal Output kW 120 190 200 250
kcal/h 103.200 163.400 172.000 215.000
Power.3phase + neutral 50 HzV 230 / 400 230 / 400 230 / 400 230 / 400
Motor kW 0,55 1,1 1,1 2,2
Motor RPM N° 2800 2800 2800 2800
Gas family : AT I2H, I3B/P BE I2E(R)B, I3P DE I2E, I3B/P DK I2H, I3B/P SE I2H, I3B/P
ES I2H, I3P FI I2H, I3B/P FR I2Er, I3B/P GB I2H, I3B/P NL I2L, I3B/P
GR I2H, I3B/P IE I2H, I3B/P IT I2H, I3B/P PT I2H, I3B/P
WORKING FIELDS
BACKPRESSURE IN COMBUSTION CHAMBER
Multicalor 70 PR Multicalor 100 PR Multicalor 140 PR
Multicalor 45 PR
0
1
2
3
4
5
6
7
8
9
mbar
100
100 200 300 400 500 600 700 800 900 1000 1100
200 300 400 500 600 700 800 900 1000 1100 1200 1300 kW
kcal/h
x 1000
30 40 50 60 70 80 90 100 110
20 kg/h
10
NB. : Working fields referred to gas operation (PR/MD).
OUTPUT
OVERALL DIMENSIONS
MODELS A B C D D1 E F G H1 I L M N O
Multicalor 45 1045 510 535 175 335 760 160 390 600 190 190 M10 140 165
Multicalor 70 1045 510 535 175 395 760 180 390 600 190 190 M10 140 165
Multicalor 100 1045 510 535 175 395 760 190 390 600 190 190 M10 140 165
Multicalor 140 1070 510 560 307 457 760 215 390 600 190 190 M10 140 165
D = short head D1 = long head
• = ( Optional)
Dimensions (mm)
G
M
L
I
F
D - D1E CB
A
H1
N
O
SUNTEC
SUNTEC
SUNTEC
250
1
0
2
3
I
O
EN
420010239602 Multicalor 45 ÷ 140 PR/PR
13

ELECTRICAL CONNECTIONS
All burners are factory tested and set at 400 V 50 Hz three-phase for motors and 230 V 50 Hz monophase with neutral
for auxiliaries. If it is necessary to supply the burner at 230 V 50 Hz without neutral,make the necessary alterations
referring to the wiring diagram of the burner and check that the termal relay is within the absorption range of the
motor. Also check that the fan motor rotates in the correct direction.
CONNECTION TO THE GAS PIPELINE
Once connected the burner to the gas pipeline, it is necessary to control that this last is perfectly sealed. Also verify that
the chimney is not obstructed. Open the gas cock and carefully bleed the piping through the pressure gauge connector,
then check the pressure value trough a suitable gauge. Power on the system and adjust the thermostats to the desired
temperature. When thermostats close, the sealing control device runs a seal test of valves; at the end of the test the bur-
ner will be enabled to run the start-up sequence.
OPERATION OF BURNER WITH GAS
Before starting the burner, make sure it is mounted correctly. Then check connections are correct according to the dia-
gram and piping is appropriate to the system. Before connecting the burner to the electricity supply, make sure voltage
corresponds to burner plate data. The connection diagram and start-up cycle are shown separately. For wiring from
control box to burner, see the enclosed connection diagram. Pay particular attention to neutral and phase connections :
never exchange them!. Vent air and impurities of gas pipe. Check gas pressure conforms to the limits stated on the bur-
ner plate when connecting a master gauge to the test port provided on the burner. Blower motor starts and pre-purging
begins. Since pre-purging has to be carried out with the max. air delivery, the burner control
circuit turns the air damper to the max. delivery position by the air servocontrol in approxima-
tely 30 seconds time. When the servocontrol is fully open, a signal to the electronic control
unit starts the 66 seconds pre-purge cycle. At the end of the prepurging time, the air servocon-
trol gets to the Low Flame position so that burner ignition is ensured at min. output.
Simultaneously the ignition transformer receives voltage and after 3 seconds (pre-ignition)
opens the gas valve. Fuel flows to the combustion head and ignites, being governed by the gas firing butter-
fly valve. Two seconds after gas valves have opened, the ignition transformer is excluded from the circuit.
In case of no ignition the burner goes to lock-out within two seconds. Now the burner is operating at the
min. firing rate (about 30% of the max. firing rate). The air servocontrol runs at the Low Flame position
and in case the temperature control has to be set at the max. output it goes to a fully open position of air
damper and butterfly valve. During the burner-off periods the air dumper closes up fully.
I
I
I
I
I
I
I
I
I
I
I
I
0
12
0 - STOP
1 - GASOLIO
2 - GAS
LIGHT-OIL
ADJUSTING THE COMBUSTION PROCESS
IMPORTANT: to obtain the right adjustment of the combustion and thermal capacity it is important to analyze the
reducts of combustion with the aid of suitable instruments. The combustion and thermal capacity adjustment is done
simultaneously, together with the analysis of the products of combustion, making sure that the measured values are sui-
table and that they comply with current safety standards. On this matter, please refer to the table and figure below.
THESE OPERATIONS MUST BE DONE BY PROFESSIONALLY-QUALIFIED TECHNICIANS.
NOTE:
ALL SAFETY DEVICES (AIR PRESSURE SWITCH, MINIMUM GAS PRESSURE SWITCH, GAS SOLENOID
VALVES AND GAS GOVERNOR) SHALL BE DULY SEALED AFTER CALIBRATION AND BURNER START
UP BY ECOFLAM’S TECHNICIANS.
ECCESSO D'ARIA (%)
FATTORE D'ARIA
10 10 20 30 40 50 60
70
80
90
100 200 300 400
500
600
700
800
900
1000 2000
1,1
1,15
1,2 1,2 1,2
1,25
1,3
15
20
25
30
POTENZA UTILE NOMINALE (kW)
SUGGESTED REFERENCE VALUES
Natural Gas
CO29,6%
CO <100 ppm
EXCESS AIR (%)
AIR FACTOR
RATED USEFUL CAPACITY (KW)
EN
420010239602 Multicalor 45 ÷ 140 PR/PR
14

Color code table for multicolor signal lamp (LED)
Status Color code Color
Waiting time «tw», other waiting states ❍................................................................................... Off
Ignition phase, ignition controlled ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ Flashing yellow
Operation, flame o.k. ❑................................................................................... Green
Operation, flame not o.k. ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ Flashing green
Extraneous light on burner startup ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ Green-red
Undervoltage ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ Yellow-red
Fault, alarm ▲................................................................................... Red
Error code output (refer to «Error code
table») ▲ ❍ ▲ ❍ ▲ ❍ ▲ ❍ ▲ ❍ ▲ ❍ ▲ ❍ ▲ ❍ Flashing red
Interface diagnostics ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ Red flicker light
Legend: ....... Steady on ▲ Red ❑ Green ❍ Off ● Yellow
AGK25... PTC resistor
AL Error message (alarm)
V... Fuel valve
CPI Closed Position Indicator
DBR... Wire link
EK Lockout reset button (internal)
EK2 Remote lockout reset button
ION Ionization probe
FS Flame signal
FSV Flame signal amplifier
GP Pressure switch
H Main switch
HS Auxiliary contactor, relay
K1...4 Internal relays
KL Low-fire
LK Air damper
LKP Air damper position
LP Air pressure switch
LR Load controller
M Fan motor
R Control thermostat / pressurestat
SA Actuator
STB Safety limit thermostat
Si External pre-fuse
t Time
W Limit thermostat / pressure
switch
Z Ignition transformer
ZV Pilot gas valve
A Start command (switching on
by «R»)
B-B´ Interval for establishment of
flame
C Operating position of burner
reached
C-D Burner operation (generation
of heat)
D Controlled shutdown by «R»
t1 Prepurge time
t3 Preignition time
t3n Postignition time
t4 Interval between ignition
«Off» and release of «V2»
t10 Specified time for air pressure
signal
t11 Programmed opening time for
actuator «SA»
t12 Programmed closing time for
actuator «SA»
TSA Ignition safety time
tw Waiting time
CONTROL BOXES LME22
Connection diagram and control sequence LME22… / LME23…
NT μC control
RESET
EK
FSV
ION
1
23
M
4
BV1
5
BV2
7
Z
10
AL
T
12
R / W
GP
STB
9
7101a02e/0606
pa
6
LP
8
EK
11
K1
K2/1 K3 K4
K2/2
H
Si
SA
L
N
QRC
br bl sw
12
12
Nur LME23...
SB / R
W / GP
AL
LP
SA
BV1
(LR) BV2
Z
FS
tw t1 t3n
TSA
t4 7101d02/0606
t11
t12
EK2
12
10
3
7
4
5
6
1
8
ABB´ C D
9
t3
t10
LK
M
I
11
EN
420010239602 Multicalor 45 ÷ 140 PR/PR
15

To calculate the burner’s working output, in kW, proceed as follows:
- Check at the meter the quantity of supplied litres and the duration,
in seconds, of the reading, then calculate the burner’s output through
the following formula:
CALCULATION OF WORKING OUTPUT OF THE BURNER
e x f = kW
s
e = Litres of gas
s = Time in seconds
G20 = 34,02
G25 = 29,25
G30 = 116
G31 = 88
f
23
5
87
6
VgR
Vg
A
R
VgS
VG
VGS
1
4
GAS CIRCUIT
1 - PUMP
2 - SAFETY OIL VALVE
3 - OIL VALVE
4 - RETURN OIL VALVE
5 - NOZZLE
6-GAS PRESSURE SWITCH
7-SAFETY GAS VALVE
8-GAS VALVE
Suction
Return
Error code table
Red blink code of «AL» at Possible cause
signal lamp (LED)) term. 10
2 blinks on No establishment of flame at the end of «TSA»
- Faulty or soiled fuel valves - Faulty or soiled flame detector
- Poor adjustment of burner, no fuel - Faulty ignition equipment
3 blinks on «LP» faulty
- Loss of air pressure signal after «t10», - «LP» welded in normal position
4 blinks on Extraneous light when burner is started up
5 blinks on Time out «LP»
- «LP» welded in working position
6 blinks on Free
7 blinks on Too many losses of flame during operation
(limitation of the number of repetitions)- Faulty or soiled fuel valves.
- Faulty or soiled flame detector - Poor adjustment of burner.
8 blinks on Free
9 blinks on Free
10 blinks off Wiring error or internal error, output contacts, other faults.
14 blinks on CPI contact not closed
2,5
5
10
15
50
25
35
30
40
45
20
0,4
0,6
0,9
3,0
1,5
2,1
1,8
2,4
2,7
1,2
I
L
MN
A
B
CD
E
F
GH
Min gas pressure switch
The gas pressure switch has the function to check that the gas pressure before the gas
valve does have the minimum pressure to make the burner running correctly.
Unscrew off and remove cover M.
- Set knob N to a value equal to 60% of gas nominal feed pressure (i.e. for natural gas
nom. pressure = 20 mbar, set knob to a value of 12 mbar; for LPG nom. pressure of
G30/G31- 30/37 mbar, set knob to a value of 18 mbar). Screw up cover M.
Air pressure switch calibration
The air pressure switch is provided for monitoring the pressure of the
combustion air fan. Unscrew screws A and B and remove cover C.
• Adjust the combustion with air pressure switch (APS) set at minimum.
• Start to obstruct the air inlet with a paper paying attention to O2 and CO values red
on the analyzer.
• Progressively increase air inlet obstruction till the CO valve is slightly more than 1000
ppm. Stop obstruction in this position.
• Increase APS setting up to burner lock out.
• Now the APS is set to avoid CO production during the combustion.
• Remove air obstruction and fit again APS cover C.
EN
420010239602 Multicalor 45 ÷ 140 PR/PR
16

ADJUSTEMENT OF THE COMBUSTION AIR
Remove cover to gain access to the adjusting cams.The cams are to be adjusted
through the suitable key provided for. Description:
I-Limit switch for air damper “High Flame” position adjustment
(Max. power)
II - Limit switch for the air damper position at burner’s shut down
III - Limit switch for air damper “Low Flame” position adjustment
(Min. power)
V- Limit switch "NOT USED".
SIEMENS SQN 30/31 251A2700 AIR DAMPER MOTOR
MANUAL RELEASE
SWITCH
2
SELECTOR
0
AUTO
0 = operating elements locked
in an intermediate position
= operation on maximum capacity
= operation on minimum capacity
AUTO = automatic operation
13
AIR ADJUSTMENT
ADJUSTING THE MAXIMUM CAPACITY OF THE BURNER
Position the selector, situated on the control panel, on position maximum power and proceed as follows:
Adjusting the maximum gas flow rate: - proceed as stated in the regulating the solenoid valves until you achieve the
correct gas flow, as established by analyzing the combustion process. Eventually adjust the gas flow rate using a suitable
allen wrench, alter the position of the cam(3) guide blade; if you screw it down, the flow rate is reduced; if you unscrew
it, the flow rate increases.
Adjusting the maximum air flow rate: Eventually adjust this position acting on the screw “1 “, after loosening nut “ 2
“. Tighten the nut “2” in place once again.
ADJUSTING THE MINIMUM CAPACITY OF THE BURNER
Position the selector, situated on the control panel, on position minimum power and proceed as follows:
Adjusting the minimum gas flow rate: using a suitable Allen wrench, alter the position of the cam(3) guide blade; if
you screw it down, the flow rate is reduced; if you unscrew it, the flow rate increases.
Adjusting the minimum air flow rate: adjust on limit switch for air damper “Low Flame” position adjustment.
ADJUSTING THE INTERMEDIATE BURNER CAPACITIES
Using the selector, start the servomotor (closing or opening) and position on 0 to stop the stroke; the adjustment is
made as outlined below. Repeat the operation for the other cam points.
Adjusting the intermediate gas flow rates: using a suitable Allen wrench, alter the position of the cam(3) guide blade; if
you screw it down, the flow rate is reduced; if you unscrew it, the flow rate increases.
EN
420010239602 Multicalor 45 ÷ 140 PR/PR
17

WORKING OF THE BURNER WITH LIGHT-OIL FUEL
Once having installed the burner, check the following items:
- The burner power feeding and the main line protection fuses
- The correct length of pipes and that the same are sealed.
- The type of fuel, which must be suitable for burner.
- The connection of boiler’s thermostats and all the safeties.
- The motor rotation direction.
- The correct calibration of the motor’s thermal protection.
When all the above mentioned conditions are checked and accomplished, it is possible to go on
with burner’s tests. Power the burner. The control box feeds the ignition transformer and the burner’s motor at the
same time, which will run a prepurging of the combustion chamber for about 20 sec.
At the end of prepurging, the control box opens solenoid valves and the burner starts. After a safety interval of 5
seconds and a correct ignition, the control box turns off the ignition transformer and, 10 seconds later, sets the motori-
sed air damper to its maximum opening (High flame). In case of faulty ignition, the control box switches the burner
into safety condition within 5 second. In such a case, the manual rearming of the burner shall not take place before 30
seconds have elapsed from the burner’s safety shutdown. In order to obtain an optimal combustion, it is necessary adju-
st the LOW - HIGH flame air flow, according to the instruction given further on. During such a phase, it will be possi-
ble to manually switch between HIGH and LOW flame and viceversa, through the High/Low flame switch. At the end
of the adjusting phase, leave the switch in position AUTO.
0
12
0 - STOP
1 - GASOLIO
2 - GAS
LIGHT-OIL
OIL DELIVERY ADJUSTMENT
The diagram illustrates the fuel feeding system of these types of burners, which incorporates a by-
pass nozzle with oil flow regulation on its return pipe. The oil supply is varied by acting on the nozz-
le through the pressure in the return line. Max. oil supply is therefore reached when the pressure in
the pump line is about 20-21 bar and the return line is fully closed; min. oil supply when the
return line is fully open. Relevant pressure readings in the return line are as follows:
Pump pressure 20-21 bar.
Max Burner output, return oil pressure:
MONARCH BPS nozzle : 8 ÷12 bar.
Min Burner output, return oil pressure:
MONARCH BPS nozzle : 1÷4 bar
+
-
ADJUSTING THE FIRING HEAD
The adjustment of the com-
bustion head position is car-
ried out in order to obtain the
best combustion efficiency.
When installed for small out-
put operations, the head shall be adjusted back.
For maximum operation the position is fully forward. Steps: loosen the locking screw of A lever. Move the lever to the
needed position. Tighten back the locking screw.
A
A
min. max.
A
min. max.
MULTICALOR
45-70-100
MULTICALOR
140
EN
420010239602 Multicalor 45 ÷ 140 PR/PR
18

The correct length of pipes is calculated by summing up the length of all vertical and horizontal right sections and
bends. The static suction head will be the distance between the non-return valve and the burner’s pump axle.
The depression must not be greater than 0.45 bar; should it be higher, some damage could occur to the pump, with
consequent increase in mechanical noises and ,eventually, a failure.
MAXIMUM LENGTH OF SUCTION LINES FOR TWO-PIPE SYSTEM
H
(m)
ø 10 mm ø 12 mm
0
0,5
1
2
3
3,5
32
36
40
48
56
60
90
90
90
90
90
90
ø 14 mm ø 16 mm
22
25
30
35
38
40
38
45
50
60
70
80
AS 67 / AN 77
(m)
AJ 6
(m)
H
H
H
(m)
ø 10 mm ø 12 mm
0
0,5
1
2
3
3,5
25
21
18
10
5
---
70
62
54
38
20
10
ø 14 mm ø 16 mm
25
20
18
10
5
2
45
38
33
20
10
4
AS 67 / AN 77
(m)
AJ 6
(m)
Two-pipe lift system
Two-pipe siphon feed system Pipe length
Pipe length
23
5
87
6
VgR
Vg
A
R
VgS
VG
VGS
1
4
LIGHT-OIL CIRCUIT
A - HOSE
B - OIL FILTER
C - OIL COCK
1 - PUMP
2 - SAFETY OIL VALVE
3 - OIL VALVE
4 - RETURN OIL VALVE
5 - NOZZLE
6- GAS PRESSURE SWITCH
7- SAFETY GAS VALVE
8- GAS VALVE
Suction
Return
A
A
BC
EN
420010239602 Multicalor 45 ÷ 140 PR/PR
19

NOZZLE OUTPUT TYPE : MONARCH F80-BPS
NOZZLE PUMP PRESSURE
RETURN PRESSURE BAR 20 bar
GPH 0 4,218 8,436 12,654 16,872 CAPACITY kg/h
4.00 7,52 8,91 13 19 - 22,24
4.50 7,52 8,91 13 21,16 - 24,96
5.00 7,52 9,33 13,38 21,39 - 27,68
5.50 7,52 9,36 13,93 25,6 30 30,56
6.00 9,2 11,42 13,93 17,8 33,45 33,28
6.50 9,2 9,49 11,42 20 36,19 36,00
7.00 9,74 13,38 17,27 24,5 39 38,88
7.50 9,74 13,38 18,66 31,2 41,82 41,6
8.00 9,74 10,87 15,6 25,64 44,55 44,16
9.00 11,16 15 18,4 25,64 36,77 49,92
9.50 12 13,38 18,94 29,53 52,9 52,64
10.50 12,8 13,93 22,29 33,7 58,55 58,24
12.00 13,93 15 22,29 34 66,9 66,56
13.80 16,72 20 31,2 57,9 76,89 76,48
15.30 16,72 20 29,27 43,46 72,54 84,8
17.50 20,9 23,42 36,5 66,27 - 96,96
19.50 22,29 29,53 43,49 64,6 108,74 108,16
21.50 22,8 27,3 40,15 61,28 120 119,04
OUTPUT kg/h
VERIFY: - That piping system is perfectly sealed; - That the use of hoses is avoided whenever is possible (use copper
pipes preferably); - That depression is not greater than 0,45 bar, to avoid pump’s cavitation; - That check valve is sui-
tably designed for the duty.
Before starting the burner, bleed the air in the pump through the gauge port. Fill the piping with light-oil to facilitate
the pump priming. Start the burner and check the pump feeding pressure. In case the pump priming does not take
place during the first prepurging, with a consequent, subsequent lock-out of the burner, rearm the burner’s lock-out to
restart, by pushing the button on the control box. If, after a successful pump priming, the burner locks-out after the
prepurging, due to a fuel pressure drop in the pump, rearm the burner’s lock-out to restart the burner. Do not allow the
pump to work without oil for more than three minutes.
NOTE: Before starting the burner, check that the return pipe is open. An eventual obstruction could damage the
pump sealing device.
PRIMING AND ADJUSTMENT OF OIL PUMP
1 - INLET
2 - RETURN
3 - BLEED AND PRESSURE
GAUGE PORT
4 - VACUUM GAUGE PORT
5 - PRESSURE ADJUSTMENT
6 - TO NOZZLE
6
5
4
3
21
SUNTEC
SUNTEC
SUNTEC AJ 6 C-C
6
5
3
2
SUNTEC
14
SUNTEC J 7 C-C
EN
420010239602 Multicalor 45 ÷ 140 PR/PR
20
