EHEIM Compact+ 2000 User manual

compact plus Pumpe D
compact plus Pump GB/USA
Pompe compact plus F
compact plus pomp NL
compact plus pump S
compact plus pumpe N
compact plus pumppu FIN
compact plus pumpe DK
Pompa compact plus I
Bomba compact plus E
Bomba compact plus P
Aντλία compact plus GR
Čerpadlo compact plus CZ
compact plus pumpa H
Pompa compact plus PL
compact plus čerpadlo SK
Črpalka compact plus SLO
Насос compact plus RUS
compact plus CHIN
2000, 3000, 5000

2000, 3000
5000



  



 

 

 






A
A


D
B C1
C3
C2C4
E


2000 3000 5000
Typ 1100 Typ 1101 Typ 1102
Pumpenleistung 1000 - 2000 l/h 1500 - 3000 l/h 2500 - 5000 l/h
Pump output 220 - 440 Imp. GPH 330 - 660 Imp. GPH 550 -1100 Imp. GPH
Débit de la pompe 264 - 528 US GPH 396 - 793 US GPH 660 - 1321 US GPH
Förderhöhe H max : H max : H max :
Delivery head 2.3 m 3.0 m 3.0 m
Colonne d’eau 7 ft. / 6 in. 9 ft. / 9 in. 9 ft. / 9 in.
Leistungsaufnahme
Power consumption 35 W 66 W 78 W
Consomm. de courant
Maße: H x B x T 138 x 82 x 126 mm 138 x 82 x 126 mm 138 x 82 x 126 mm
Dim.: h x l x w 5.4 x 3.2 x 5.0 in. 5.4 x 3.2 x 5.0 in. 5.4 x 3.2 x 5.0 in.
Dim.: h x long. x larg. 138 x 82 x 126 mm 138 x 82 x 126 mm 138 x 82 x 126 mm
5000 (Typ 1102)
7675100
7446488 (50 Hz)
7446498 (60 Hz)
7446520 4007530
7213758
2000 (Typ 1100)
3000 (Typ 1101)
7675100 7446448 (50 Hz) 1100
7446458 (60 Hz) 1100
7446468 (50 Hz) 1101
7446478 (60 Hz) 1101
4006530
1100/1101/1102
7446500 1100
7446510 1101
2615000
7446530
7268359
7213608
7213548
7271100

Deutsch
compact plus Pumpe 2000 (Art.-Nr. 1100210 - 1100490)
compact plus Pumpe 3000 (Art.-Nr. 1101210 - 1101490)
compact plus Pumpe 5000 (Art.-Nr. 1102210 - 1102490)
Ausführung: siehe Typenschild am Motorkörper
Vielen Dank
für den Kauf Ihrer neuen EHEIM Pumpe, die Ihnen optimale Leistung bei höchster
Sicherheit und Zuverlässigkeit bietet.
Sicherheitshinweise
Nur zur Verwendung in Räumen.
Bei Wartungs- und Pflegearbeiten sind alle im Wasser befindlichen Elektro-
geräte vom Netz zu trennen.
Die Anschlussleitung dieses Gerätes kann nicht ersetzt werden. Bei Beschä-
digung der Leitung darf das Gerät nicht mehr benützt werden. Pumpe niemals
am Kabel tragen; Kabel nicht knicken.
A Funktion
Motorkörper mit Dichtungsring Pumpengehäuse Leistungsregler
Typ 2000/3000: Pumpenrad, Achse mit Tüllen, (Typ 5000: Pumpenradeinheit)
Schrauben (4 x) Grobfilter Ansauggitter Verschlussdeckel
Schlauchanschluss-Stutzen saugseitig Befestigungsleisten für Sauger (2 x)
Sauger (4 x) Schlauchschellen (2 x) Einhängevorrichtung mit Halterungen,
Schraubklemmen und Anschlagschrauben.
Das Produkt ist nach den jeweiligen nationalen Vorschriften und
Richtlinien approbiert und entspricht EU-Normen.
Wichtige Hinweise: Die Pumpe darf nicht trocken laufen. Temperaturbereich
von +4°C bis max. +35°C. Der Motor ist gegen Überhitzung gesichert.
Dieses Produkt nicht mit dem normalen Hausmüll entsorgen.
Führen Sie es Ihrer örtlichen Entsorgungsstelle zu.

Pumpe über den Netzstecker in Betrieb nehmen. Durch Drehen des Leistungsreglers
von min. und max. kann die Durchflussmenge auf Wunsch eingestellt werden.
Die Pumpe kann sowohl innerhalb als auch außerhalb des Wassers eingesetzt wer-
den. Sie ist nicht selbstansaugend und muss daher bei Betrieb außerhalb des Was-
sers unter dem Niveau des Wasserspiegels platziert sein. Der Wasserkreislauf muss
vor Inbetriebnahme durch Ansaugen hergestellt werden. Bei Verwendung außerhalb
des Wassers wird über den beiliegenden Anschluss-Stutzen mit einem Schlauch ge-
arbeitet.
C1Dazu wird das Ansauggitter von der Pumpe abgenommen und der Verschluss-
deckel von innen herausgedrückt.
C2Den Schlauchanschluss-Stutzen auf das Pumpengehäuse aufschrauben und auf
korrekten Sitz der Dichtscheibe achten.
C3Das Ansauggitter wieder auf die Pumpe aufsetzen.
C4Den Schlauch auf die Schlauchanschlüsse aufschieben und mit den beiliegenden
Schlauchschellen sichern.
C Inbetriebnahme
Netzstecker ziehen. Das Ansauggitter von der Pumpe abnehmen. Die vier Schrauben
öffnen und das Pumpengehäuse nach vorne abziehen.
Die komplette Pumpenradeinheit (bei Typ 5000) – bzw. Achse mit Tüllen (bei Typen
2000/3000) herausnehmen. Alle Pumpenteile gründlich auswaschen und mit dem
EHEIM Bürsten-Set (Art.-Nr. 4009570) reinigen.
Den Dichtungsring am Motorkörper auf Verschmutzung und auf korrekten Sitz über-
prüfen. Bei Beschädigungen den Dichtungsring erneuern.
Anschließend alle Teile in der entsprechenden Reihenfolge wieder zusammensetzen.
D Pflege und Reinigung
B Montage
Die beiden Befestigungsleisten auf der Unterseite des Motorkörpers montieren und
Pumpe in die Halterungen einhängen. Die Schraubklemmen der Halterungen sind
in zwei Versionen steckbar. Mit den Anschlagschrauben lässt sich die senkrechte Stel-
lung der Pumpe exakt justieren.
Bei horizontaler Aufstellung der Pumpe (Zeichnung E) werden die 4 Sauger auf die
Befestigungsleisten aufgesteckt. Pumpe am gewünschten Ort platzieren.

compact plus Pump 2000 (order No. 1100210 - 1100490)
compact plus Pump 3000 (order No. 1101210 - 1101490)
compact plus Pump 5000 (order No. 1102210 - 1102490)
Model: see type plate on motor body
Thank you
for purchasing your new EHEIM pump that provides optimum performance with
maximum safety and reliability.
Safety instructions
Only for use in rooms.
All electrical equipment in the water must be disconnected from the mains
during care and maintenance work.
The connecting line of this device can not be replaced. When the line is dam-
aged, the device must no longer be used. Never carry the pump by the cable;
do not bend the cable.
A Function
Motor body with sealing ring Pump housing Output regulator
Model 2000/3000: pump wheel, axle with sleeves (Model 5000: pump wheel
unit) Screws (4 x) Coarse filter Suction grid Cover Hose con-
nection on the suction side Fastening strips for suction unit (2 x) Suction
grips (4 x) Hose straps (2 x) Holder with brackets, screw clamps and stop
screws.
The product is qualified in accordance with the respective na-
tional regulations and guidelines and meets EC standards.
Important information: The pump should not run dry. Temperature range
from +4°C up to max. +35°C. The motor is protected from overheating.
Do not dispose of this product as normal household waste.
Take it to your local refuse collection site.
English

Plug the mains plug to start the pump. Turn the output regulator from min. to max.
to adjust the flow quantity as required.
The pump can be used in or out of water. The pump does not automatically take in
water. Therefore, it must be placed below the level of the water surface if it is used
out of water. Before start-up the water circulation must be set going by suction. If
the pump is used out of water, the pump is used with a hose fitted to the supplied
connection pipe.
C1In this case remove the suction grid from the pump and press the cover out.
C2Screw the hos connection on to the pump housing and ensure that the sealing
disk is positioned properly.
C3Fit the suction grid on to the pump again.
C4Fit the hose on to the hose connections and secure it with the hose straps in-
cluded.
C Start-up
Disconnect the pump from the mains supply. Remove the suction grid from the
pump. Unscrew the four screws and remove the pump housing towards the front.
Remove the complete pump wheel unit (Model 5000) or axle with sleeves (Models
2000/3000). Thoroughly wash all the pump parts and clean them with the EHEIM
brush set (order No. 4009570).
Inspect the sealing ring on the motor body for signs of dirt and for correct position.
Renew the sealing ring if it is damaged.
Finally, reassemble all the parts in the reverse sequence.
D Care and cleaning
B Installation

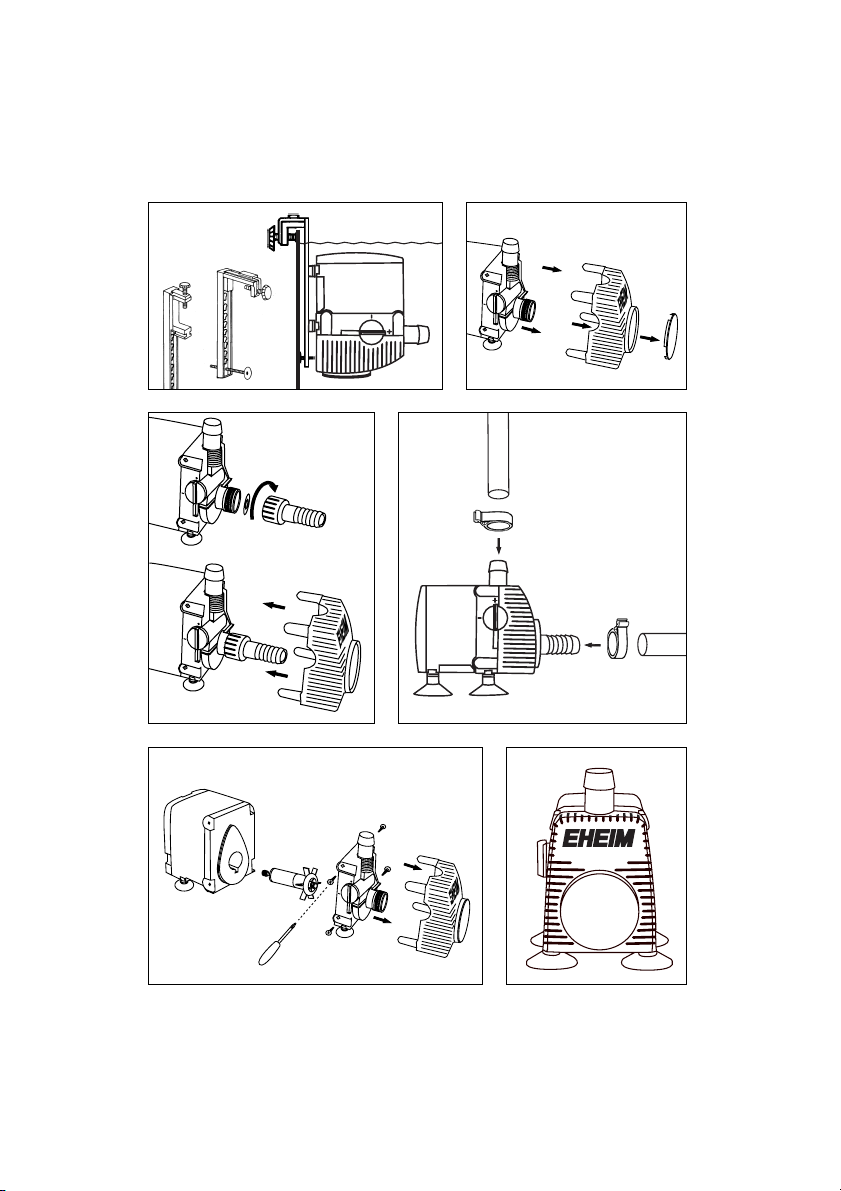

Attach the two fastening strips to the bottom of the motor body and hang the pump
into the brackets . The screw clamps of the holders can be inserted in two ver-
sions. The stop screws allow the vertical position of the pump to be adjusted exactly.
When the pump is mounted horizontally (drawing E) the four suction grips are
placed on the fastening strips. Place the pump on the desired position.

READ AND FOLLOW ALL SAFETY INSTRUCTIONS.
– Check that the voltage shown on the label of the unit corresponds to the voltage
of the mains supply.
– Disconnect all electrical appliances from the mains before placing your hands in
the water.
– The line cord of this unit cannot be replaced or repaired. Should the line cord
become damaged the appliance must be discarded.
– Close supervision is necessary when any appliance is used by or near children.
– To avoid injury, do not contact moving parts.
– Always unplug an appliance from an outlet when not in use, before putting or
taking off parts, and before cleaning. Never yank cord to pull plug from outlet.
Grasp the plug and pull to disconnect.
– Do not use an appliance for other than intended use. The use of attachments not
recommended or sold by the appliance manufacturer may cause an unsafe
condition.
– Read and observe all the important notices on the appliance and its cord.
– Care should be taken to arrange the cord so that it will not be tripped over or
pulled.
– DANGER. To avoid possible electric shock, special care should be taken since
water is employed in the use of aquarium equipment.
For each of the following situations, do not attempt repairs yourself; discard the
appliance.
•If the appliance shows any sign of abnormal water leakage, immediately unplug it
from the power source.
•Do not operate any appliance if it has a damaged cord or plug, or if it is malfunc-
tioning or if it is dropped or damaged in any manner.
VERY IMPORTANT SAFETY INSTRUCTIONS

LISEZ ET SUIVEZ SOIGNEUSEMENT CES PRÉCAUTIONS D’EMPLOI.
– Vérifier que la tension de votre circuit corresponde bien au voltage indiqué sur
l’etiquette.
– A n’utiliser qu’avec un disjoncteur différentiel.
– Débrancher toutes les installations électriques avant de mettre vos mains dans
l’eau.
– Le câble de cet appareil ne peut être ni réparé ni remplacé. En cas de dommage
il faut remplacer l’unité complète.
– Prêter particulière attention dans le cas l’appareil soit utilisé par ou en présence
d’enfants.
•To avoid the possibility of the appliance plug or receptacle getting wet, position
aquarium stand and tank to one side of a wall mounted receptacle to prevent wa-
ter from dripping onto the receptacle or plug.

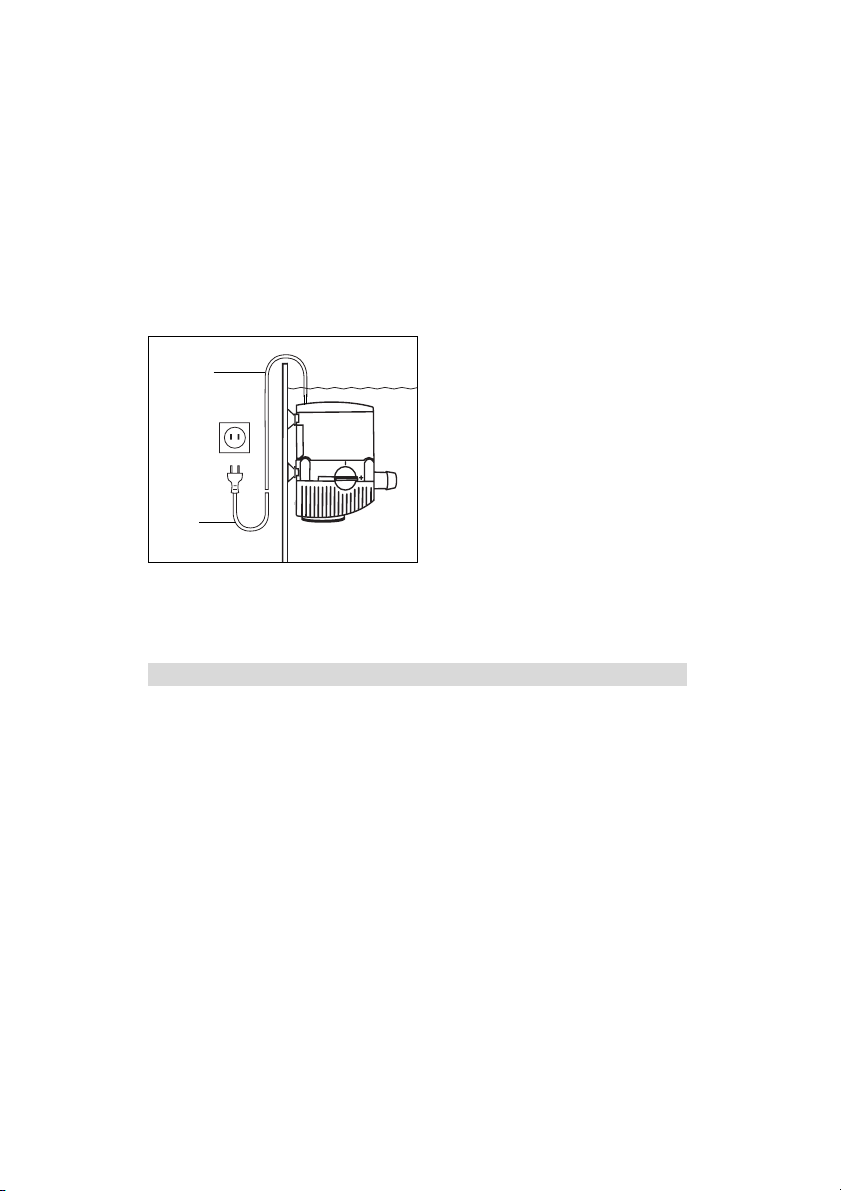

A “drip loop”, shown in the figure below, should be arranged by the user for each cord
connecting the aquarium appliance to a receptacle.
The “drip loop” is that part of the cord
below the level of the receptacle, to
prevent water travelling along the cord
and coming in contact with the recep-
tacle.
•If the plug or receptacle does get
wet, DON’T unplug the cord, dis-
connect the fuse or circuit breaker
that supplies power to the appli-
ance. Then unplug and examine for
presence of water in the receptacle.
KEEP THESE INSTRUCTIONS FOR FUTURE REFERENCE.
POWER
SUPPLY
CORD
DRIP
LOOP
PRÉCAUTIONS D’EMPLOI

– Pour éviter lésions ne pas toucher les parties en marche.
– Débrancher toujours l’appareil avant ajouter ou enlever composantes, avant
l’entretien ou quand on ne l’utilise pas.
On recommande de ne pas tirer par le câble, mais par la fiche.
– Ne pas utiliser l’appareil pour des fonctionnes différentes aux établies. L’emploi
de composants pas recommandés par le producteur peut causer un manque de
sécurité.
– Lire et respecter toutes les importantes instructions qui se trouvent sur l’appareil
et son câble.
– Eviter torsions et tractions qui peuvent endommager le câble.
– CAUTION: pour éviter décharges électriques faire particulière attention, étant
donné qu’on travaille en présence d’eau.
Pour chacune de situations suivantes ne pas essayer de résoudre, mais écarter
l’appareil:
•Débrancher l’appareil tout de suite lorsque il présent infiltrations d’eau.
•Ne pas utiliser l’appareil si le câble ou la fiche sont endommagés, ou si l’appareil
même ne fonctionne pas ou s’il est tombé et endommagé à n’importe quelle
façon.
L’utilisateur devra obtenir un “drip loop” comme montré dans la figure qui
suive, pour tous les câbles branchés à une prise de courant. Le “drip loop”
c’est la partie du câble au-dessous de la prise de courant qui ne permet pas à
l’eau d’arriver à la prise.
•Lorsque la fiche ou la prise de courant soient mouillées, NE PAS débrancher le
câble, mais le fusible ou le coupe-circuit qui alimente l’appareil.
Seulement après ça débrancher et vérifier pour infiltrations d’eau dans la prise de
courant.
CONSERVEZ CES INSTRUCTIONS AFIN DE POUVOIR VOUS Y REPORTER
ULTIÈREMENT.

Français
Pompe compact plus 2000 (réf. 1100210 - 1100490)
Pompe compact plus 3000 (réf. 1101210 - 1101490)
Pompe compact plus 5000 (réf. 1102210 - 1102490)
Modèle: voir l’enseigne sur le corps moteur
Merci
pour l’achat de la nouvelle pompe EHEIM qui vous offre une fonctionnalité optimale
à un niveau élevé de sécurité et de fiabilité.
Consignes de sécurité
Ne pas utiliser à l’extérieur.
Pour tous travaux de nettoyage et d’entretien, débrancher les appareils élec-
triques immergés ou en contact avec l’eau.
La ligne de raccordement de l’appareil ne peut être remplacée. En cas de
détérioration de la ligne, cesser d’utiliser l’appareil. Ne jamais porter la
pompe par son câble; ne pas plier le câble.
A Fonction
Corps moteur équipé d’un joint Boîtier Régulateur de puissance Mo-
dèle 2000/3000: roue, axe et coussinets (Modèle 5000: rotor) Vis (4 x)
Filtre grossier Grille d’aspiration Couvercle de fermeture Rac-
cord pour tuyau Baguette de fixation pour ventouses (2 x) Ventouses
(4 x) Colliers (2 x) Support d’accrochage avec vis de blocage et vis de
positionnement.
Ce produit a été homologué en conformité avec les différentes
prescriptions et directives nationales et respecte les normes UE.
Consignes importantes: La pompe ne doit jamais marcher à sec. À utiliser
entre +4°C et +35°C max. Le moteur est protégé contre la surchauffe.
Ne pas jeter le présent produit à la poubelle.
Ramenez-le à votre lieu de décharge locale.

Brancher la pompe. En tournant le régulateur de puissance du min. au max., le débit
sera ajusté à votre souhait.
La pompe peut être utilisée aussi bien dans l’eau qu’à l’extérieur de l’eau. Elle n’est
pas auto-aspirante et doit, par conséquent, en cas d’utilisation hors de l’eau être
placée au-dessous du niveau de l’eau. L’amorce de la circulation de l’eau se fait en
aspirant, avant d’avoir mis l’appareil en marche. Lors d’une utilisation en dehors de
l’eau, servez-vous de l’embout de raccordement de tuyau fourni.
C1La grille d’aspiration sera retirée et le couvercle de fermeture poussé de l’in-
térieur.
C2Visser l’embout de raccordement du tuyau sur le boîtier de la pompe et faire
attention à ce que la courroie d’étanchéité soit correctement mise en place.
C3Remettre le couvercle d’aspiration sur la pompe.
C4Poussez le tuyau sur l’embout de raccordement et fixez-le à l’aide des colliers
ci-inclus.
C Mis en service
Débrancher l’appareil. Retirer la grille d’aspiration. Enlever les quatre vis et pousser
le boîtier de la pompe en avant.
Sortir le rotor (modèle 5000) ou l’axe et les coussinets (modèle 2000/3000). Rincer
soigneusement toutes les pièces et nettoyez-les avec le kit de brosses EHEIM (réf.
4009570).
Vérifier le bon emplacement et la propreté du joint installé sur le corps moteur. En cas
d’endommagement, remplacez-le.
Enfin, replacer toutes les pièces dans leur ordre respectif.
D Entretien et nettoyage
B Montage
Monter les deux baguettes de fixation dans le bas du corps moteur et accrocher la
pompe dans le support de la figure . Les vis de blocage peuvent être disposées en
deux positions. Vous pouvez ajuster la position verticale de la pompe à l’aide de la
vis de positionnement.
Si vous désirez positionner la pompe à l’horizontale (figure E), montez les 4 ven-
touses sur les baguettes de fixation. Placer la pompe à l’endroit désiré.

Nederlands
compact plus pomp 2000 (bestelnr. 1100210 - 1100490)
compact plus pomp 3000 (bestelnr. 1101210 - 1101490)
compact plus pomp 5000 (bestelnr. 1102210 - 1102490)
Uitvoering: Zie typeplaatje op het pomphuis
Hartelijk bedankt
voor de aankoop van uw nieuwe EHEIM pomp, die u een optimaal vermogen bij maxi-
male veiligheid en betrouwbaarheid biedt.
Veiligheidsaanwijzingen
Alleen voor gebruik in ruimtes.
Bij onderhouds- en verzorgingswerkzaamheden dienen alle elektrische appa-
raten die zich in het water bevinden, van het net te worden gescheiden.
De aansluitleiding van dit apparaat kan niet worden vervangen. Wanneer de
leiding beschadigt is, mag het apparaat niet meer worden gebruikt. Pomp
nooit aan de kabel dragen; kabel niet knikken.
A Functie
Motorlichaam met afdichtingsring Pomphuis Krachtregelaar
Type 2000/3000: pompwiel, as met hof (type 5000: pompwieleenheid)
Schroeven (4 x) Grove filter Aanzuigrooster Afsluitdeksel
Slangaansluitingmof aan de zuigzijde Bevestigingslijsten voor zuiger (2 x)
Zuiger (4 x) Slangbeugels (2 x) Ophanginrichting met houders, klem-
schroeven en aanslagschroeven.
Het product is volgens de desbetreffende nationale voorschrif-
ten en richtlijnen goedgekeurd en beantwoordt aan EU-Normen.
Belangrijke aanwijzingen: De pomp mag niet drooglopen Temperatuurbereik
van +4°C tot max. +35°C. De Motor is tegen oververhitting beveiligd.
Diit product niet in het normale huisvuil gooien.
Breng het naar uw lokaal afvalverwerkingspunt.

De pomp via de netstekker in bedrijf stellen. Doordat de krachtregelaar naar min. of
max. wordt gedraaid, kan het debiet desgewenst worden ingesteld.
De pomp kan zowel binnen alsook buiten het water worden ingezet. Zij is niet zelf-
aanzuigend en moet daarom bij bedrijf buiten het water onder het niveau van de
waterspiegel zijn geplaatst. Het watercirculatie moet vóór de inbedrijfstelling door
het aanzuigen tot stand worden gebracht. Bij gebruik buiten het water wordt via de
ingesloten aansluitmof met een slang gewerkt.
C1Daartoe wordt het aanzuigrooster van de pomp genomen en het afsluitdeksel
van binnen naar buiten gedrukt.
C2De slangaansluitmof op het pomphuis schroeven en op de correcte zitting van
de afdichtingsschijf letten.
C3Het aanzuigrooster opnieuw op de pomp plaatsen.
C4De slang op de slangaansluitingen schuiven en met de ingesloten slangbeugels
borgen.
C Inbedrijfstelling
De netstekker uittrekken. Het aanzuigrooster van de pomp afnemen. De vier schroe-
ven openen en het pomphuis naar voren aftrekken.
De complete pompwieleenhed (bij type 5000) resp. de as met moffen (bij types
2000/3000) wegnemen. Alle pompdelen grondig uitwassen en met de EHEIM bor-
stelset (bestelnr. 4009570) reinigen.
De afdichtingsring aan het motorlichaam op vervuiling en correcte zitting controleren.
Bij beschadigingen de afdichtingsring vervangen.
Vervolgens alle delen in de overeenkomstige volgorde opnieuw samenzetten.
D Onderhoud en reiniging
B Montage
Beide bevestitingslijsten op de onderzijde van het motorlichaam monteren en de
pompe in de houders ophangen. De klemschroeven van de houders zijn in twee
versies steekbaar. Met de aanslagschroeven kan de verticale positie van de pomp
exact worden gepositioneerd.
Bij horizontale opstelling van de pomp (tekening E) worden de 4 zuigers op de be-
vestigingslijsten gestoken. De pomp op de gewenste plaats anbrengen.

Svenska
compact plus pump 2000 (best-nr. 1100210 - 1100490)
compact plus pump 3000 (best-nr. 1101210 - 1101490)
compact plus pump 5000 (best-nr. 1102210 - 1102490)
Utförande: Se typskylten på pumphuset
Hjärtligt tack
för att du har köpt en ny EHEIM pump, som erbjuder dig optimala prestanda vid
högsta säkerhet och tillförlitlighet.
Säkerhetsanvisningar
Får endast användas inomhus.
Skilj strömförsörjningen från nätet till elutrustningen som ligger i vattnet
innan du utför underhåll eller skötsel.
Nätkabeln till denna utrustning kan inte bytas ut. Om kabeln har skadats få
du inte längre använda utrustningen. Bär aldrig pumpen i kabeln. Vik inte
kabeln.
A Funktion
Motorhus med tätningsring Pumphus Effektregulator Typ 2000/
3000: pumphjul, axel med bussningar (typ 5000: pumphjulsenhet) Skruvar
(4 st.) Grovfilter Sugsil Lock Slangtos, sugsida Fastsättnings-
list för sugkopp (2 st.) Sugkopp (4 st.) Slangklämmor (2 st.) Upphäng-
ningsanordning med hållare, skruvklämmor och justerskruvar.
Produkten har godkänts enligt gällande nationella föreskrifter
och direktiv och uppfyller tillämpbara EU-direktiv.
Viktiga anvisningar: Pumpen får inte torrköras. Temperaturområde mellan
+4°C till max. +35°C. Motorn är skyddad mot överhettning.
Denna produkt ska inte kastas bort i de normala hushållssoporna.
Lämna in den till det lokala återvinningsstället.

Ta pumpen i drift genom att ansluta stickproppen. Genom att vrida effektregulatorn
från min. till max. kan flödet ställas in enligt önskemål.
Pumpen kan användas både i och utanför vattnet. Den är inte självsugande och
måste därför placeras under vattnets nivå om den monteras utanför vattnet. Vatten-
kretsen måste säkras före idrifttagningen genom att pumpen sugs full. När den an-
vänds utanför vattnet ansluts en slang till bifogad anslutningsstos.
C1I detta fall avlägsnas sugsilen från pumpen varefter locket trycks bort inifrån.
C2Skruva fast slangstosen på pumphuset och se till att tätningsbrickan är korrekt
placerad.
C3Montera tillbaka sugsilen på pumpen.
C4Skut upp slangarna på slangstosarna och säkra dem med bifogade slangkläm-
mor.
C Idrifttagning
Dra ut stickproppen. Ta bort sugsilen från pumpen. Lossa de fyra skruvarna och dra
av pumphuset framåt.
Dra ut den kompletta pumphjulsenheten (vid typ 5000) – resp. axel med bussningar
(vid typerna 2000/3000). Tvätta av alle pumpdelar grundligt och rengör dem med
EHEIM borstsats (best-nr. 4009570).
Undersök om att tätningsringen på motorhuset är smutsig och kontrollera att den är
korrekt monterad. Byt ut den om den är skadad.
Sätt därefter ihop alla delar i rätt ordningsföljd.
D Underhåll och rengöring
B Montering
Montera de båda fastsättningslisterna på motorhusets undersida och häng upp
pumpen i hållarna . Hållarnas skruvklämmor kan stickas in på två sätt. Med juster-
skruvarna kan pumpens lodräta läge justeras in exakt.
Vid horisontell upställning av pumpen (ritning E) skjuts de 4 sugkopparna upp på
fastsättningslisterna. Placera pumpen på önskat ställe.

Norsk
compact plus pumpe 2000 (best.-nr. 1100210 - 1100490)
compact plus pumpe 3000 (best.-nr. 1101210 - 1101490)
compact plus pumpe 5000 (best.-nr. 1102210 - 1102490)
Utførelse: Se typeskilt på motorblokken
Takk
for innkjøpet av din nye EHEIM-pumpe. Den gir optimal ytelse ved maksimal sikker-
het og pålitelighet.
Sikkerhetsinstrukser
Kun til innendørs bruk.
Ved vedlikeholdsarbeider og pleie må alle de elektroapparatene som befin-
ner seg i vannet skilles fra nettet.
Forbindelsesledningen til dette apparatet kan ikke erstattes. Dersom led-
ningen blir skadet, må apparatet ikke brukes lengre. Bruk aldri kabelen til
å bære pumpen med; kabelen skal heller ikke bøyes.
A Funksjon
Motorblokk med tetningsring Pumpehus Effektregulator Type
2000/3000: Pumpehjul, aksel med løp (type 5000: pumpehjulenhet) Skruer
(4 x) Grovfilter Sugegitter Deksel Slangetilkoblingsstuss på suge-
siden Festelister for suger (2 x) Suger (4 x) Slangeklemmer (2 x)
Opphengingsanordning med holdere, skruklemmer og stillskruer.
Produktet er prøvet ifølge de respektive nasjonale forskrifter og
er i samsvar med EU-normene.
Viktige merknader: Pumpen må ikke gå tørr. Temperaturområde +4°C til
maks. +35°C. Motoren er sikret mot overoppheting.
Produktet må ikke kastes sammen med vanlig husholdningsavfall.
Lever det til ditt lokale deponi.

Sett pumpen i drift via nettstøpslet. Du stiller inn gjennomstrømningsmengden fra
min. til maks. ved hjelp av effektregulatoren.
Pumpen kan tas i bruk både i og utenfor vann. Den er ikke selvsugende. Ved bruk
utenfor vann må den derfor plasseres under vannstandshøydenivået. Før idriftsetting
må vannkretsløpet opprettes ved suging. Ved bruk utenfor vann fungerer den med
vedlagte tilkoblingsstuss og en slange.
C1Ta sugegitteret av pumpen og trykk dekslet ut innenfra.
C2Skru slangetilkoblingsstussen på pumpehuset. Kontroller at tetningsskiven sitter
slik den skal.
C3Sett sugegitteret på pumpen igjen.
C4Skyv slangen på slangetilkoblingene og sikre den med vedlagte slangeklemmer.
C Idriftsetting
Trekk ut nettstøpselet. Ta sugegitteret av pumpen. Skru ut de fire skruene og trekk
pumpehuset fremover og av.
Trekk ut den komplette pumpehjulenheten (ved type 5000) – eller akslet med løp
(ved typer 2000/3000). Skyll samtlige pumpedeler grundig og rengjør dem med
EHEIM-børstesettet (best.-nr. 4009570).
Kontroller at tetningsringen på motorblokken ikke er tilsmusset og at den sitter slik
den skal. Skift ut ringen hvis den viser tegn på skader.
Monter deretter alle delene igjen i logisk rekkefølge.
D Stell og rengjøring
B Montering
Monter de to festelistene på undersiden av motorblokken og heng pumpen i hol-
derne . Skruklemmene til holderne kan monteres på to måter. Med stillskruene
kan pumpen justeres nøyaktig i lodrett posisjon.
Hvis pumpen skal stilles opp vannrett (illustrasjon E), settes de fire sugerne på feste-
listene. Plasser pumpen på ønsket sted.

Suomi
compact plus pumppu 2000 (tuotenro 1100210 - 1100490)
compact plus pumppu 3000 (tuotenro 1101210 - 1101490)
compact plus pumppu 5000 (tuotenro 1102210 - 1102490)
Malli: katso moottorin rungossa oleva tyyppikilpi
Kiitos
että olet valinnut uuden EHEIM pumpun, joka tarjoaa käyttäjälleen parhaan mahdol-
lisen käyttötehon yhdistettynä korkean tason turvallisuuteen ja luotettavuuteen.
Turvallisuusmääräykset
Soveltuu käytettäväksi vain sisätiloissa.
Huolto- ja hoitotoimien aikana on kaikki vedessä olevat sähkölaitteet irroi-
tettava sähköverkosta.
Tämän laitteen verkkoliitäntäjohtoa ei voi vaihtaa uuteen. Jos johto vahin-
goittuu, ei laitetta saa enää käyttää. Älä koskaan kanna pumppua johdosta;
älä taita johtoa.
A Laitteen osat
Moottorin runko ja tiivistysrengas Pumppukotelo Tehonsäädin
Tyyppi 2000/3000: pumpun pyörä, akseli ja putket (tyyppi 5000: pumpun-
pyöräyksikkö) Ruuvit (4 x) Karkeasuodatin Imuverkko Lukitus-
kansi Letkunliitäntäistukat imupuolella Imurin kiinnityslistat (2 x) Imuri
(4 x) Letkunpinteet (2 x) Ripustusvarustus ja kiinnittimet, ruuvipuristimet ja
vasteruuvit.
Tuoto on hyväksytty kunkin maan kansallisten määräysten ja oh-
jesääntöjen mukaan ja se vastaa EU-standardien määräyksiä.
Tärkeätä tietää: Pumppu ei saa käydä kuivana. Lämpötila-alue +4°C:sta –
enint. +35°C:een. Moottori on suojattu ylikuumenemiselta.
Tätä tuotetta ei saa hävittää talousjätteiden joukossa.
Toimita tuote paikalliseen jätehuoltopisteeseen.
