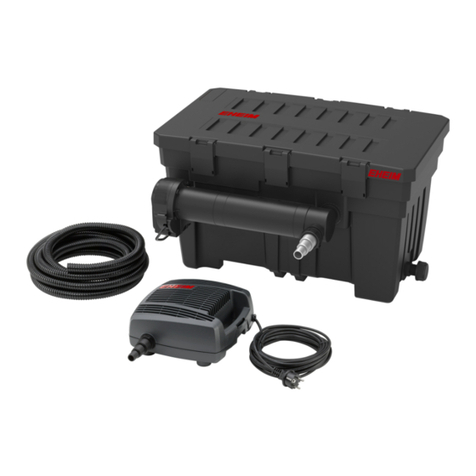

EHEIM LOOP 5000 User manual

5000
10000
15000
de Bedienungsanleitung nl Bedieningshandleiding
en Operating manual da Betjeningsvejledning
fr Mode d’emploi sv Bruksanvisning
it Istruzioni per l‘uso tr Işletim kılavuzunun
es Manual de instrucciones pl Instrukcji obsługi
pt Manual de instruções ru Pуководствo по эксплуатации
7000

2
LOOP5000
LOOP7000
LOOP10000
LOOP15000
7249358
2629210 2629310
2516101 2517101
7426430
7426430
2629410 2629510
7249338 7249338
7475650 7475670
7426440
7426440
7475660
7475660
7426430
7426430
7475630 7475630
LOOP5000:
7249238
LOOP7000:
7249378 5006845 5007845
4005530 4006530
7249398

3
A
B
LOOP5000
LOOP7000
LOOP5000
LOOP7000
LOOP10000
LOOP15000
①
②②
③
①
③
①
②
⑨ ⑧
③
④
⑤
⑥
⑦

4
B
LOOP10000
LOOP15000
C
LOOP5000
LOOP7000
LOOP10000
LOOP15000
①
②
⑨⑧
③④
⑤
①
②①
②
⑥
⑦
③
③

5
ED
F
①
②
①
1¼“
1“
②
③
min 200 cm min 20 cm

6
Deutsch
Bedienungsanleitung (Original)
Durchlau󰓑lter LOOP 5000 / 7000 / 10000 / 15000
Allgemeine Benutzerhinweise
Informationen zum Gebrauch der Bedienungsanleitung
▶Bevor Sie das Gerät zum ersten Mal in Betrieb nehmen, muss die Bedienungsanleitung vollständig
gelesen und verstanden werden.
▶Betrachten Sie die Bedienungsanleitung als Teil des Produkts und bewahren Sie sie gut und
erreichbar auf.
▶Fügen Sie diese Bedienungsanleitung bei Weitergabe des Geräts an Dritte bei.
Symbolerklärung
Die folgenden Symbole und Signalworte werden in dieser Bedienungsanleitung verwendet.
GEFAHR!
Gefahr durch eine allgemeine Gefahrenquelle mit möglicher schwerer Körperverletzung oder Tod als
Folge.
GEFAHR!
Gefahr durch Stromschlag mit möglicher schwerer Körperverletzung oder Tod als Folge.
WARNUNG!
Warnung vor einer möglichen Körperverletzung oder einem gesundheitlichen Risiko.
VORSICHT!
Hinweis auf die Gefahr von Sachschäden.
Hinweis mit nützlichen Informationen und Tipps.
Darstellungskonvention:
Verweis auf eine Abbildung, hier Verweis auf Abbildung A.
Sie werden zu einer Handlung aufgefordert.
⌦A
Einsatzgebiet
Das Gerät und alle im Lieferumfang enthaltenen Teile sind für die Benutzung im privaten Bereich bestimmt
und dürfen ausschließlich verwendet werden:
‧zur Reinigung von Gartenteichen mit und ohne Fischbesatz
‧unter Einhaltung der technischen Daten
Für das Gerät gelten folgende Einschränkungen:
‧nicht für gewerbliche oder industrielle Zwecke verwenden
‧nicht in Schwimmteichen verwenden

7
Deutsch
Inbetriebnahme
Überlaufrohr montieren (⌦A)
LOOP5000/7000
1. Stecken Sie den Auslaufstutzen
③ durch die Ö󰘯nung im Filtergehäuse.
2. Stecken Sie die Dichtung ② von innen auf den Auslaufstutzen.
3. Schrauben Sie den Auslaufstutzen auf das Überlaufrohr ① .
LOOP10000/15000
1. Stecken Sie den Auslaufstutzen ③ durch die Ö󰘯nung im Filtergehäuse.
2. Stecken Sie die Dichtung ② von innen auf den Auslaufstutzen.
3. Schrauben Sie den Auslaufstutzen auf das Überlaufrohr ① .
4. Montieren Sie das zweite Überlaufrohr in identischer Reihenfolge.
Sicherheit
Von diesem Gerät können Gefahren für Personen und Sachwerte ausgehen, wenn das Gerät unsachgemäß
bzw. nicht dem Verwendungszweck entsprechend eingesetzt wird oder wenn die Sicherheitshinweise nicht
beachtet werden.
Für Ihre Sicherheit
‧Die Geräteverpackung und Kleinteile nicht in die Hände von Kindern oder Personen, die sich ihrer
Handlungen nicht bewusst sind, gelangen lassen, da hiervon Gefahren ausgehen können (Ersti-
ckungsgefahr!). Von Tieren fern halten.
‧Dieses Gerät ist nicht für den Gebrauch von Personen (einschließlich Kindern) mit verringerten
körperlichen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen
bestimmt, es sei denn, sie werden beaufsichtigt oder erhielten eine Anweisung hinsichtlich des
Gebrauches des Gerätes von einer Person, die für ihre Sicherheit verantwortlich ist. Kinder sollten
beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
‧Nur für europäische Märkte:
Dieses Gerät kann von Kindern ab 8 Jahren verwendet werden, wenn sie beaufsichtigt oder in die
sichere Verwendung des Geräts eingewiesen wurden und die damit verbundenen Gefahren verste-
hen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Wartung dürfen nicht von Kindern
durchgeführt werden, es sei denn, sie sind mindestens 8 Jahre alt und werden beaufsichtigt.
‧Das Gerät wird mit einer mitgelieferten Pumpe und einem UVC-Klärer betrieben. Beachten Sie die
Bedienungsanleitung, besonders die Kapitel Sicherheit, Inbetriebnahme, Bedienung und Wartung
dieser Komponenten!
‧Führen Sie vor Benutzung eine Sichtkontrolle durch, um sicherzustellen, dass das Gerät unbeschä-
digt ist.
‧Benutzen Sie das Gerät nicht, wenn es nicht ordnungsgemäß funktioniert oder wenn es beschädigt
ist.
‧Führen Sie nur Arbeiten durch, die in dieser Anleitung beschrieben sind.
‧Nehmen Sie niemals technische Änderungen am Gerät vor.
‧Verwenden Sie nur Original-Ersatzteile und -Zubehör für das Gerät.
‧Bei montiertem UVC-Klärer muss der Sicherheitsabstand des Gerätes zum Wasser mindestens 2 m
betragen.

8
Deutsch
UVC-Klärer montieren (⌦B)
LOOP5000/7000
1. Stecken Sie die Dichtscheibe
② auf das Gewinde des UVC-Klärers ① .
2. Stecken Sie den UVC-Klärer durch die Ö󰘯nung im Filtergehäuse.
3. Schrauben Sie das Zwischenstück ③ von innen auf den UVC-Klärer.
4. Schrauben Sie das Sprinklerrohr ④ auf das Zwischenstück.
5. Stecken Sie die Schraube ⑤ mit der Unterlegscheibe ⑥ und dem O-Ring ⑦ von innen durch die
Bohrung im Montagebügel des UVC-Klärers.
6. Schrauben Sie den UVC-Klärer mit der Mutter ⑨ und der Unterlegscheibe ⑧ fest.
LOOP10000/15000
1. Stecken Sie die Dichtscheibe ② auf das Gewinde des UVC-Klärers ① .
2. Stecken Sie den UVC-Klärer durch die Ö󰘯nung im Filtergehäuse.
3. Schrauben Sie das T-Zwischenstück ③ von innen auf den UVC-Klärer.
4. Schrauben Sie die beiden Sprinklerrohre ④ auf das T-Zwischenstück.
5. Stecken Sie die Schraube ⑤ mit der Unterlegscheibe ⑥ und dem O-Ring ⑦ von innen durch die
Bohrung im Montagebügel des UVC-Klärers.
6. Schrauben Sie den UVC-Klärer mit der Mutter ⑨ und der Unterlegscheibe ⑧ fest.
Filter einlegen (⌦C)
LOOP5000/7000
1. Befüllen Sie das beiliegende Netz mit dem EHEIM FILTERBIO Granulat (biologisches
Filtergranulat).
2. Legen Sie die Filter in folgender Reihenfolge in das Filtergehäuse:
① Netz mit EHEIM FILTERBIO Granulat
Achtung: Das Netz muss plan auf dem Gehäuseboden liegen
② Blauer Filterschwamm, fein
③ 2x Blauer Filterschwamm, grob
LOOP10000/15000
1. Füllen Sie das EHEIM FILTERMEC Granulat (mechanisches Filtergranulat) ① lose in das
Filtergehäuse.
2. Legen Sie die Filter in folgender Reihenfolge in das Filtergehäuse:
② Blauer Filterschwamm, fein
③ 2x Blauer Filterschwamm, grob
Anschluss Pumpe montieren (⌦D)
1. Platzieren Sie die Dichtscheibe
② zwischen dem Schraubanschluss am Gehäuse und Anschluss-
stutzen ① .
2. Schrauben Sie mit der Überwurfmutter den Anschlussstutzen auf den Schraubanschluss.
3. Verbinden Sie den Schlauch ③ mit dem Anschlussstutzen.
Auslauf-Schlauch anschließen (⌦E)
1. Kürzen Sie mit einer Säge den Auslaufstutzen auf den Durchmesser Ihres Schlauches.
2. Verbinden Sie Ihren Schlauch mit dem Auslaufstutzen.
Wir empfehlen die Schläuche mit Schlauchklemmen zu befestigen.

9
Deutsch
Bedienung
GEFAHR! Stromschlag!
▶Mit montiertem UVC-Klärer muss der Sicherheitsabstand des Gerätes zum Wasser mindestens
2mbetragen.
GEFAHR!
▶Beachten Sie die Bedienungsanleitung des UVC-Klärers und der Pumpe, insbesondere die Kapitel
Sicherheit, Inbetriebnahme und Bedienung!
1. Stellen Sie den Filter am Teichufer auf (⌦F).
2. Stellen Sie die Pumpe im Teich möglichst waagerecht, auf einen festen Untergrund, so dass das
Filtergehäuse der Pumpe mindestens 20 cm von Wasser bedeckt ist. Achten Sie auf die maximale
Tauchtiefe (siehe Technische Daten).
Pumpe und UVC-Klärer einschalten
1. Stecken Sie den jeweiligen Netzstecker in die Netzsteckdose.
Achtung: Die Pumpe läuft sofort an!
Pumpe und UVC-Klärer ausschalten
1. Ziehen Sie den jeweiligen Netzstecker aus der Netzsteckdose.
Wartung
GEFAHR! Stromschlag!
▶Ziehen vor allen Wartungsarbeiten den Netzstecker der Pumpe und des UVC-Klärers.
GEFAHR!
▶Beachten Sie die Bedienungsanleitung des UVC-Klärers und der Pumpe, insbesondere die Kapitel
Sicherheit und Wartung!
VORSICHT! Sachbeschädigung.
▶Verwenden Sie zur Reinigung keine harten Gegenstände oder aggressive Reinigungsmittel.
In den nachstehenden Abschnitten sind Wartungsarbeiten beschrieben, die für einen optimalen und
störungsfreien Betrieb erforderlich sind. Eine regelmäßige Wartung verlängert die Lebensdauer und
sichert über einen langen Zeitraum die Funktion des Gerätes.
Filter reinigen
Der Innenraum des Filters ist etwa alle 4 Wochen zu kontrollieren und je nach Verschmutzungsgrad zu reini-
gen. Gehen Sie dazu wie folgt vor:
1. Ziehen Sie den Netzstecker der Pumpe und des UVC-Klärers.
2. Ö󰘯nen Sie das Filtergehäuse.
3. Nehmen Sie die Filter aus dem Gehäuse (⌦C).
4. Nehmen Sie das EHEIM FILTERBIO bzw. EHEIM FILTERMEC Granulat aus dem Filtergehäuse.
5. Reinigen Sie die Filter und das Granulat unter kaltem, 󰘱ießenden Wasser.
6. Reinigen Sie den Innenraum des Filtergehäuses mit einem Wasserstrahl.
7. Montieren Sie die Filter wieder in umgekehrter Reihenfolge (⌦C).

10
Deutsch
Beheben von Störungen
GEFAHR! Stromschlag!
▶Ziehen Sie vor dem Beheben von Störungen den Netzstecker.
Störung Mögliche Ursache Abhilfe
Filterleistung lässt nach Filteraufbau ist falsch ▶Prüfen Sie den Filteraufbau auf
richtige Reihenfolge.
Filter ist verschmutzt ▶Reinigen Sie die Filter
Pumpe ist verschmutzt ▶Reinigen Sie das Filtergehäuse
der Pumpe (siehe Betriebsanlei-
tung Pumpe)
Bei sonstigen Störungen wenden Sie sich bitte an den EHEIM Service.
Außerbetriebnahme
Lagern und Überwintern
1. Reinigen Sie das Gerät
2. Lagern Sie das Gerät an einem frostsicheren Ort.
Entsorgen
Beachten Sie im Falle der Entsorgung des Geräts die jeweiligen gesetzlichen Vorschriften.
Das Gerät darf nicht mit dem kommunalen oder Hausmüll entsorgt werden. Das Gerät wird bei den
kommunalen Sammelstellen bzw. Wertsto󰘯höfen kostenlos entgegengenommen. Die Produktverpa-
ckung besteht aus recyclingfähigen Materialien. Entsorgen Sie diese umweltgerecht und führen diese
der Wiederverwertung zu.
Technische Daten
Typ 5000 7000 10000 15000
Pumpe PLAY1500 FLOW2500 FLOW3500 FLOW5000
UVC-Klärer CLEARUVC-7 CLEARUVC-9 CLEARUVC-11 CLEARUVC-11
Abmaße (L×B×H) 400×315×263 mm 400×315×388 mm 603×398×368 mm
Wasserauslass 1“ – 1¼“
Medientemperatur +4°C – +35°C
Sie 󰘰nden die technischen Daten der Pumpe und des UVC-Klärers in den zugehörigen
Bedienungsanleitungen.

11
Deutsch
Ersatzteile
Siehe Seite 2.

12
English
Operating manual (translation)
LOOP 5000/7000/10000/15000 󰄉ow-through 󰄈lters
General user instructions
Information on using the operating manual
▶ Before using the appliance for the 󰘰rst time, the operating manual must be read fully and
understood.
▶Consider the operating manual as part of the product and keep in a safe and accessible location.
▶Enclose this operating manual if passing the appliance on to a third party.
Symbol explanation
The following symbols and signal words are used in this operating manual.
DANGER!
Risk of serious personal injury or death from a general source of danger.
DANGER!
Danger of electric shock with the risk of serious personal injury or death.
WARNING!
Danger of serious personal injury or health hazard.
CAUTION!
Note on the risk of material damage.
Note with useful information and tips.
Typographical conventions:
Reference to a 󰘰gure, in this case, reference to 󰘰gure A.
You are prompted for an action.
⌦A
Application
The appliance and all parts included in the scope of delivery are intended for private use and must only be
used:
‧ for cleaning garden ponds with and without 󰘰sh
‧in compliance with the technical data
The following limitations apply to the appliance:
‧do not use for commercial or industrial purposes
‧do not use in swimming ponds

13
English
Safety
Risks for persons and property can arise from this appliance if the appliance is improperly used or not used as
intended or if the safety instructions are not heeded.
For your safety
‧Do not let the appliance packaging and small parts get into the hands of children or people who
are unaware of how to handle them, as hazards can arise (danger of su󰘯ocation!). Keep away from
animals.
‧This appliance is not intended for use by persons (including children) with reduced physical, sensory
or mental capabilities, or lack of experience and knowledge, unless they are under the supervision
of someone responsible for their safety or have received instruction on usage of the appliance from
said person. Children should be supervised to ensure that they do not play with the appliance.
‧Only for European markets:
This appliance can be used by children from the age of 8 if they are being supervised, have been
instructed in the operation of the device and understand the associated dangers. Children must not
play with the appliance. Children may not perform cleaning and maintenance tasks unless they are
at least 8 years old and are being supervised.
‧ The appliance is operated using the pump and UVC clari󰘰er supplied. Heed the operating manual,
especially the chapters concerning the safety, commissioning, operating and maintenance of these
components!
‧Before use, carry out a visual inspection to ensure that the appliance is undamaged.
‧Do not use the appliance if it is not working properly or is damaged.
‧Only carry out the work described in these instructions.
‧ Never make technical modi󰘰cations to the appliance.
‧Only use original spare parts and accessories for the appliance.
‧ When the UVC clari󰘰er is 󰘰tted, the device’s safety distance from the water must be at least 2 m.
Commissioning
Installing the over󰄉ow pipe (⌦A)
LOOP5000/7000
1. Insert the outlet spigot
③ through the opening in the 󰘰lter housing.
2. Slip the seal ② onto the outlet spigot from the inside.
3. Screw the outlet spigot onto the over󰘱ow pipe ① .
LOOP10000/15000
1. Insert the outlet spigot ③ through the opening in the 󰘰lter housing.
2. Slip the seal ② onto the outlet spigot from the inside.
3. Screw the outlet spigot onto the over󰘱ow pipe ① .
4. Install the second over󰘱ow pipe in identical order.
Installing the UVC clari󰄈er (⌦B)
LOOP5000/7000
1. Slip the sealing washer
② onto the thread of the UVC clari󰘰er ① .
2. Insert the UVC clari󰘰er through the opening in the 󰘰lter housing.
3. Screw the intermediate piece ③ onto the UVC clari󰘰er from the inside.

14
English
4. Screw the sprinkler pipe ④ onto the intermediate piece.
5. Insert the screw ⑤ with the washer ⑥ and the O-ring ⑦ through the hole in the mounting bracket of
the UVC clari󰘰er from the inside.
6. Tighten the UVC clari󰘰er using the nut ⑨ and the washer ⑧ .
LOOP10000/15000
1. Slip the sealing washer ② onto the thread of the UVC clari󰘰er ① .
2. Insert the UVC clari󰘰er through the opening in the 󰘰lter housing.
3. Screw the T-intermediate piece ③ onto the UVC clari󰘰er from the inside.
4. Screw the two sprinkler pipes ④ onto the T-intermediate piece.
5. Insert the screw ⑤ with the washer ⑥ and the O-ring ⑦ through the hole in the mounting bracket of
the UVC clari󰘰er from the inside.
6. Tighten the UVC clari󰘰er using the nut ⑨ and the washer ⑧ .
Inserting the 󰄈lter (⌦C)
LOOP5000/7000
1. Fill the included net with the EHEIM FILTERBIO granules (biological 󰘰lter granules).
2. Insert the 󰘰lter in the 󰘰lter housing in the following order:
① Net with EHEIM FILTERBIO granules
Attention: The net must lie 󰘱at on the housing base
② Blue 󰘰lter foam, 󰘰ne
③ 2x Blue 󰘰lter foam, coarse
LOOP10000/15000
1. Fill the EHEIM FILTERMEC granules (mechanical 󰘰lter granules) ① loosely in the 󰘰lter housing.
2. Insert the 󰘰lter in the 󰘰lter housing in the following order:
② Blue 󰘰lter foam, 󰘰ne
③ 2x Blue 󰘰lter foam, coarse
Installing the pump connection (⌦D)
1. Place the sealing washer
③ between the screw connection on the housing and connecting piece ① .
2. Screw the connecting piece onto the screw connection with the union nut.
3. Connect the hose ③ to the connecting piece.
Connecting the outlet hose (⌦E)
1. Use a saw to shorten the outlet spigot to the diameter of your hose.
2. Connect your hose to the outlet spigot.
We recommend fastening the hoses with hose clamps.
Operation
DANGER! Electric shock!
▶ When the UVC clari󰘰er is 󰘰tted, the device’s safety distance from the water must be at least 2 m.

15
English
DANGER!
▶ Heed the operating manual for the UVC clari󰘰er and the pump, especially the chapters on safety,
commissioning and operation!
1. Place the 󰘰lter on the pond bank (⌦F).
2. Place the pump on a solid surface as horizontal as possible in the pond so that the 󰘰lter housing
of the pump is covered by at least 20 cm of water. Pay attention to the maximum pond depth (see
Technical data).
Switching on the pump and UVC clari󰄈er
1. Insert the respective mains plug into the mains socket.
Attention: The pump starts immediately!
Switching o󰓐 the pump and UVC clari󰄈er
1. Remove the respective mains plug from the mains socket.
Maintenance
DANGER! Electric shock!
▶ Before all maintenance work, disconnect the mains plugs of the pump and the UVC clari󰘰er.
DANGER!
▶ Heed the operating manual for the UVC clari󰘰er and the pump, especially the chapters on safety and
maintenance.
CAUTION! Material damage.
▶Do not use hard objects or aggressive cleaning agents for cleaning.
The following sections describe maintenance work necessary for optimum and fault-free operation.
Regular maintenance prolongs the service life and assures functionality of the appliance over a long
period.
Cleaning the 󰄈lter
The inside of the 󰘰lter must be checked approximately every 4 weeks and cleaned according to the degree of
soiling. To do so, proceed as follows:
1. Remove the mains plugs of the pump and the UVC clari󰘰er.
2. Open the 󰘰lter housing.
3. Remove the 󰘰lter from the housing (⌦C).
4. Remove the EHEIM FILTERBIO or EHEIM FILTERMECH granules from the 󰘰lter housing.
5. Clean the 󰘰lter and the granules under cold, running water.
6. Clean the inside of the 󰘰lter housing with a water jet.
7. Install the 󰘰lter again in reverse order (⌦C).
Clearing faults
DANGER! Electric shock!
▶Before clearing faults, remove the mains plug.

16
English
Fault Possible cause Remedy
Filter capacity decreases Filter installation not correct ▶ Check whether the 󰘰lter is
installed in the correct order.
Filter is soiled ▶ Clean the 󰘰lter
Pump is soiled ▶ Clean the 󰘰lter housing of the
pump (see pump operating
manual)
For other faults, please contact EHEIM Service.
Decommissioning
Storing and overwintering
1. Clean the appliance
2. Store the appliance in a frost-proof place.
Disposal
When disposing of the appliance, pay attention to the relevant statutory regulations.
The appliance may no longer be disposed of with the municipal or household waste. The appliance will
be accepted free of charge at municipal collection points or recycling centres. The product packaging is
made up of recyclable materials. Dispose of them in an environmentally responsible manner and take
them for recycling.
Technical data
Type 5000 7000 10000 15000
Pump PLAY1500 FLOW2500 FLOW3500 FLOW5000
UVC clari󰄈er CLEARUVC-7 CLEARUVC-9 CLEARUVC-11 CLEARUVC-11
Dimensions (L×W×H) 400×315×263 mm 400×315×388 mm 603×398×368 mm
Water outlet 1“ – 1¼“
Media temperature +4°C – +35°C
The technical data of the pump and the UVC clari󰘰er are found in the associated operating manuals.
Spare parts
See page 2.

17
Français
Mode d’emploi (traduction)
Filtre continu LOOP 5000 / 7000 / 10000 / 15000
Consignes générales à destination de l’utilisateur
Informations sur l’usage du mode d’emploi
▶ Le mode d’emploi doit être intégralement lu et compris par l’utilisateur, avant que ce dernier n’utilise
l’appareil pour la première fois.
▶ Le mode d’emploi constitue une partie intégrante du produit, veuillez le conserver à portée de main.
▶ Joignez ce mode d’emploi quand vous transmettez l’appareil à un tiers.
Explication des symboles
Les symboles et mots-signaux suivants sont utilisés dans cette notice d’utilisation.
DANGER !
Risque dû à un danger de nature générale pouvant entraîner des blessures graves ou la mort.
DANGER !
Risque d’électrocution pouvant entraîner des blessures graves ou la mort.
AVERTISSEMENT !
Risque de blessures éventuelles ou risque pour la santé.
ATTENTION !
Risque de dommages matériels.
Conseils et informations utiles.
Convention topographique :
Référence à une illustration, ici référence à l’illustration A.
Vous êtes invité à e󰘯ectuer une manipulation.
⌦A
Domaine d’application
L’appareil et toutes les pièces comprises dans le contenu de la livraison sont adaptés à une utilisation à des
󰘰ns privées et doivent uniquement être utilisés :
‧ pour le nettoyage de bassins d’ornement, avec ou sans poissons
‧ En respectant les caractéristiques techniques
Les restrictions suivantes s’appliquent à l’appareil :
‧ ne pas utiliser à des 󰘰ns commerciales ou industrielles
‧ ne convient pas pour l’utilisation dans les piscines naturelles

18
Français
Sécurité
Des dangers peuvent émaner de cet appareil pour les personnes et les biens matériels si ce dernier est utilisé
de manière incorrecte ou non-conforme à la destination prévue, ou si les consignes de sécurité ne sont pas
respectées.
Pour votre sécurité
‧ Conserver l’emballage de l’appareil et les pièces de petite taille hors de portée des enfants. Ces der-
niers ne savent pas comment les manipuler et peuvent se retrouver en danger (risque d’asphyxie !).
Conserver hors de portée des animaux.
‧ Cet appareil n’est pas prévu pour une utilisation par des personnes (y compris les enfants) dont les
facultés physiques, sensorielles ou intellectuelles sont limitées ou dont l’expérience et les connais-
sances sont insu󰘲santes, sauf si ces personnes sont surveillées ou qu’elles ont été formées à
l’utilisation de l’appareil par une personne responsable de leur sécurité. Les enfants doivent être
surveillés a󰘰n de s’assurer qu’ils ne jouent pas avec l’appareil.
‧ Uniquement pour le marché européen :
Cet appareil peut être utilisé par des enfants de plus de 8 ans s’ils sont surveillés ou qu’ils ont été
formés à l’utilisation sécurisée de l’appareil et qu’ils ont compris les dangers qui en résultent. Ne
laissez pas les enfants jouer avec l’appareil. Les enfants ne sont pas autorisés à e󰘯ectuer le net-
toyage et la maintenance, sauf s’ils sont surveillés et s’ils ont plus de 8 ans.
‧ L’appareil est exploité à l’aide d’un clari󰘰cateur UVC et d’une pompe et inclus dans la livraison.
Respectez le mode d’emploi, en particulier les chapitres relatifs à la sécurité, la mise en service,
l’utilisation et l’entretien de ces composants !
‧ E󰘯ectuez une inspection visuelle avant d’utiliser l’appareil a󰘰n de véri󰘰er si l’appareil est intact.
‧ N’utilisez pas l’appareil s’il ne fonctionne pas correctement ou s’il est endommagé.
‧ E󰘯ectuez exclusivement des travaux qui sont décrits dans cette notice.
‧ Ne procédez jamais à des modi󰘰cations techniques sur l’appareil.
‧ Utilisez uniquement des pièces de rechange et accessoires d’origine pour cet appareil.
‧ Lorsque le clari󰘰cateur UVC est monté, la distance de sécurité doit être d’au moins 2 m.
Mise en service
Montage du tuyau de déversement (⌦A)
LOOP5000/7000
1. Insérez l’embout de déversement
③ dans l’ouverture du boîtier du 󰘰ltre.
2. En󰘰chez le joint d’étanchéité ② de l’intérieur sur l’embout de déversement.
3. Vissez l’embout de déversement sur le tuyau de déversement ① .
LOOP10000/15000
1. Insérez l’embout de déversement ③ dans l’ouverture du boîtier du 󰘰ltre.
2. En󰘰chez le joint d’étanchéité ② de l’intérieur sur l’embout de déversement.
3. Vissez l’embout de déversement sur le tuyau de déversement ① .
4. Montez le deuxième tuyau de déversement en ordre identique.

19
Français
Montage du clari󰄈cateur UVC (⌦B)
LOOP5000/7000
1. En󰘰chez le disque d’étanchéité
② sur le 󰘰let du clari󰘰cateur UVC ① .
2. Insérez le clari󰘰cateur UVC dans l’ouverture du boîtier du 󰘰ltre.
3. Vissez le raccord ③ de l’intérieur sur le clari󰘰cateur UVC.
4. Vissez le tube de l’arroseur ④ sur le raccord.
5. Insérez la vis ⑤ avec la rondelle ⑥ et le joint torique ⑦ par l’intérieur à travers le perçage du sup-
port de montage du clari󰘰cateur UVC.
6. Fixez le clari󰘰cateur UVC au moyen de l’écrou ⑨ et de la rondelle ⑧ .
LOOP10000/15000
1. En󰘰chez le disque d’étanchéité ② sur le 󰘰let du clari󰘰cateur UVC ① .
2. Insérez le clari󰘰cateur UVC dans l’ouverture du boîtier du 󰘰ltre.
3. Vissez le raccord en T ③ de l’intérieur sur le clari󰘰cateur UVC.
4. Vissez les deux tubes de l’arroseur ④ sur le raccord en T.
5. Insérez la vis ⑤ avec la rondelle ⑥ et le joint torique ⑦ par l’intérieur à travers le perçage du sup-
port de montage du clari󰘰cateur UVC.
6. Fixez le clari󰘰cateur UVC au moyen de l’écrou ⑨ et de la rondelle ⑧ .
Insérer le 󰄈ltre (⌦C)
LOOP5000/7000
1. Remplissez le 󰘰let joint de granulés EHEIM FILTERBIO (granulés de 󰘰ltre biologiques).
2. Introduisez les 󰘰ltres de la manière suivante dans le boîtier :
① Filet rempli de granulés EHEIM FILTERBIO
Attention : Le 󰘰let doit être posé sur le fond du boîtier
② Éponge de 󰘰ltre bleu, 󰘰n
④ 2x Éponge de 󰘰ltre bleu, grossier
LOOP10000/15000
1. Remplissez le boîtier de 󰘰ltre de granulés EHEIM FILTERMEC (granulés de 󰘰ltre mécaniques) ①
sans les comprimer.
2. Introduisez les 󰘰ltres de la manière suivante dans le boîtier :
② Éponge de 󰘰ltre bleu, 󰘰n
④ 2x Éponge de 󰘰ltre bleu, grossier
Montage du raccord de pompe (⌦ D)
1. Placez le disque d’étanchéité
② entre le raccordement vissé sur le boîtier et la tubulure de raccor-
dement ① .
2. Vissez la tubulure de raccordement au moyen de l’écrou-raccord sur le raccordement vissé.
3. Raccordez le tuyau ③ à la tubulure de raccordement.
Raccordement du tuyau d’évacuation (⌦E)
1. Raccourcissez avec une scie l’embout de raccordement au diamètre du tuyau (⌦C).
2. Raccordez le tuyau à la goulotte d’évacuation.
Nous conseillons de 󰘰xer les tuyaux à l’aide de brides.

20
Français
Utilisation
DANGER ! Électrocution !
▶ Lorsque le clari󰘰cateur UVC est monté, la distance de sécurité doit être d’au moins 2 m.
DANGER !
▶ Respectez le mode d’emploi du clari󰘰cateur UVC et de la pompe, en particulier les chapitres relatifs
à la sécurité, à la mise en service et à l’utilisation !
1. Posez le 󰘰ltre au bord de la mare (⌦F).
2. Posez la pompe horizontalement dans une mare, sur une surface solide, de sorte que le boîtier du
󰘰ltre soit couvert d’au moins 20 cm d’eau. Observez toujours la profondeur d’immersion maximale
(voir les spéci󰘰cations techniques).
Mise sous tension de la pompe et du clari󰄈cateur UVC
1. Insérez la 󰘰che secteur en question dans la prise secteur.
Attention : La pompe se met immédiatement en marche !
Mise hors tension de la pompe et du clari󰄈cateur UVC
1. Retirez la 󰘰che secteur de la prise secteur.
Maintenance
DANGER ! Électrocution !
▶ Retirez la 󰘰che secteur de la pompe et du clari󰘰cateur UVC de la prise secteur avant de procéder
aux travaux de maintenance.
DANGER !
▶ Respectez le mode d’emploi du clari󰘰cateur UVC et de la pompe, en particulier les chapitres relatifs
à la sécurité et à la maintenance !
ATTENTION ! Dommage matériel.
▶ N’utilisez pas d’objets durs ou de produits agressifs pour le nettoyage.
Les travaux de maintenance requis pour un fonctionnement optimal et irréprochable sont décrits dans
les sections suivantes. Une maintenance périodique prolonge le cycle de vie et assure le bon fonction-
nement de l’appareil pendant une longue période.
Nettoyage du 󰄈ltre
Contrôlez l’intérieur du 󰘰ltre toutes les 4 semaines environ et nettoyez-le selon le degré de salissure. Procédez
à ces 󰘰ns comme suit :
1. Retirez la 󰘰che secteur de la pompe et du clari󰘰cateur UVC de la prise secteur.
2. Ouvrez le boîtier du 󰘰ltre
3. Retirez le 󰘰ltre environ (⌦C).
4. Sortez les granulés EHEIM FILTERBIO ou EHEIM FILTERMEC du boîtier du 󰘰ltre.
5. Nettoyez le 󰘰ltre et les granulés sous le robinet d’eau froide.
6. Nettoyez l’intérieur du boîtier du 󰘰ltre avec un jet d’eau.
7. Remontez le 󰘰ltre dans l’ordre inverse du démontage (⌦C).
