EHEIM compactON 5000 User manual

de Bedienungsanleitung pl Instrukcja obsługi
en Operating instructions cs Návod k obsluze
fr Notice d’utilisation sk Návod na obsluhu
it Istruzioni per l‘uso hu Használati utasítás
es Manual de instrucciones sl Navodila za uporabo
pt Manual de instruções sr Uputstvo za upotrebu
nl Bedieningshandleiding ro Manual de utilizare
da Betjeningsvejledning bg Инструкция за експлоатация
sv Bruksanvisning ru Руководство по обслуживанию
no Bruksanvisning el Οδηγίες λειτουργίας
󰄈Käyttöohje ko 사용 설명서
tr Kullanma kılavuzu zh 操作说明书
5000
9000
12000
16000

2
de
us
en
fr
it
es
pt
nl
da
sv
no
󰄈
tr
pl
cs
sk
hu
sl
sr
ro
bg
ru
el
ko
zh
Bedienungsanleitung (Original) – Universalpumpe compactON 5000 / 9000 / 12000 / 16000.......................................6
VERY IMPORTANT SAFETY INSTRUCTIONS ..................................................................................................................13
Operating manual (translation) – Universal pump compactON 5000 / 9000 / 12000 / 16000.......................................15
Notice d’utilisation (traduction) – Pompe universelle compactON 5000 / 9000 /12000 / 16000 ..................................22
Istruzioni per l’uso (traduzione) – Pompa universale compactON 5000 / 9000 / 12000 / 16000..................................29
Manual de instrucciones (traducción) – Bomba universal compactON 5000 / 9000 /12000 / 16000...........................36
Manual de instruções (tradução) – Bomba universal compactON 5000 / 9000 / 12000 / 16000..................................43
Bedieningshandleiding (vertaling) – Universele pomp compactON 5000 / 9000 / 12000 / 16000 ...............................50
Betjeningsvejledning (oversættelse) – Universalpumpe compactON 5000 / 9000 / 12000 / 16000.............................57
Bruksanvisning (översättning) – Universalpump compactON 5000 / 9000 / 12000 / 16000 ........................................63
Bruksanvisning (oversettelse) – Universalpumpe compactON 5000 / 9000 / 12000 / 16000.......................................69
Käyttöohje (käännös) – Yleispumppu compactON 5000 / 9000 / 12000 / 16000 ........................................................... 75
Kullanma kılavuzu (çeviri) – Üniversal pompa compactON 5000 / 9000 / 12000 / 16000.............................................81
Instrukcja obsługi (tłumaczenie) – Pompa uniwersalna compactON 5000 / 9000 / 12000 / 16000..............................87
Návod k použití (překlad) – Univerzální čerpadlo compactON 5000 / 9000 / 12000 / 16000 ........................................94
Návod na obsluhu (preklad) – univerzálne čerpadlo compactON 5000 / 9000 / 12000 / 16000.................................100
Használati utasítás (fordítás) – compactON 5000 / 9000 / 12000 / 16000 univerzális pumpa....................................106
Navodila za uporabo (prevod) – Univerzalna črpalka compactON 5000 / 9000 / 12000 / 16000................................113
Uputstvo za upotrebu (prevod) – Univerzalna pumpa compactON 5000 / 9000 / 12000 / 16000...............................119
Manual de utilizare (traducere) – Pompă universală compactON 5000 / 9000 / 12000 / 16000 .................................125
Инструкция за експлоатация (превод) – Универсална помпа compactON 5000 / 9000 / 12000 / 16000.............131
Руководство по эксплуатации (перевод) – Универсального насоса compactON 5000 / 9000 / 12000 / 16000....138
Οδηγίες λειτουργίας (μετάφραση) – Αντλία γενικής χρήσης compactON 5000 / 9000 / 12000 / 16000....................145
사용 설명서 (번역) – 유니버설 펌프 compactON 5000 / 9000 / 12000 / 16000 ................................................................152
用泵操作说明书（翻译件）– compactON 5000 / 9000 / 12000 / 16000 ...........................................................................158

3
Å
5000
9000
12000
16000

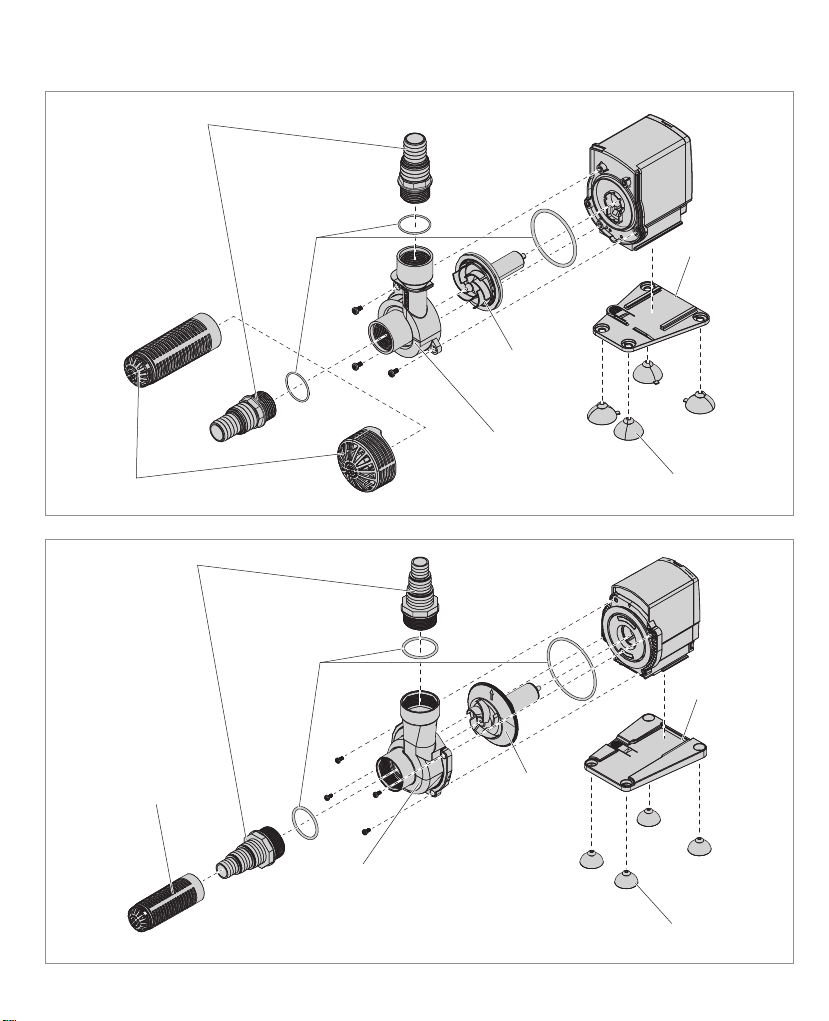

7475570
7604078 (50 Hz)
7604088 (60 Hz)
7475600
7329328
7475548
7482050
7475630
7249938
7475600
7475548
compactON 9000
7604178 (50 Hz)
7604188 (60 Hz)
compactON 12000
7604278 (50 Hz)
7604288 (60 Hz)
compactON 16000
7608178 (50 Hz)
7608188 (60 Hz)
7329078
7476200
compactON 9000 / 12000
7482060
compactON 16000
7482080

4
A
C
E
B
D
F
Ø25 mm (1") Ø25 mm (1")
Ø32 mm (11/4") Ø32 mm (11/4")
Ø38 mm (11/2")
5000
5000
9000
12000
16000
9000
12000
16000
①
③
②
④
④
②

5
G
I
K
H
J
L
5000
5000
9000
12000
16000
9000
12000
16000
⑩
⑤ ⑤
⑥ ⑥
⑦
④ ⑨④

6
Deutsch
Bedienungsanleitung (Original)
Universalpumpe compactON 5000 / 9000 / 12000 / 16000
Allgemeine Benutzerhinweise
Informationen zum Gebrauch der Bedienungsanleitung
▶Bevor Sie das Gerät zum ersten Mal in Betrieb nehmen, muss die Bedienungsanleitung vollständig gelesen und ver-
standen werden.
▶Betrachten Sie die Bedienungsanleitung als Teil des Produkts und bewahren Sie sie gut und erreichbar auf.
▶Fügen Sie diese Bedienungsanleitung bei Weitergabe des Geräts an Dritte bei.
Symbolerklärung
Die folgenden Symbole werden auf dem Gerät verwendet.
Das Gerät darf nur in Innenräumen für aquaristische Einsatzbereiche verwendet werden.
Die Eintauchtiefe des Geräts beträgt maximal 1 m.
Das Gerät besitzt die Schutzklasse II.
IP68 Das Symbol weist darauf hin, dass das Gerät gegen dauerndes Untertauchen geschützt ist.
Das Gerät ist nach den jeweiligen nationalen Vorschriften und Richtlinien approbiert und entspricht den EU-Normen.
Die folgenden Symbole und Signalworte werden in dieser Bedienungsanleitung verwendet.
GEFAHR!
Gefahr durch eine allgemeine Gefahrenquelle mit möglicher schwerer Körperverletzung oder Tod als Folge.
GEFAHR!
Gefahr durch Stromschlag mit möglicher schwerer Körperverletzung oder Tod als Folge.
Gefahr durch magnetische Felder
Das Symbol weist auf eine unmittelbar drohende Gefahr hin, die den Tod oder schwere Verletzungen zur Folge haben
kann, wenn die entsprechenden Maßnahmen nicht getro󰘯en werden.
WARNUNG!
Warnung vor einer möglichen Körperverletzung oder einem gesundheitlichen Risiko.

7
Deutsch
Einsatzgebiet
Das Gerät und alle im Lieferumfang enthaltenen Teile sind für die Benutzung im privaten Bereich bestimmt und dürfen ausschließ-
lich verwendet werden:
‧für aquaristische Zwecke
‧in Innenräumen
‧unter Einhaltung der technischen Daten
Für das Gerät gelten folgende Einschränkungen:
‧nicht für gewerbliche oder industrielle Zwecke verwenden
‧ nicht gefördert werden dürfen ätzende, leicht brennbare, aggressive oder explosive Sto󰘯e, Lebensmittel sowie Trink-
wasser
‧die Wassertemperatur darf 35°C nicht überschreiten
‧ niemals ohne Wasserdurch󰘱uss betreiben
VORSICHT!
Hinweis auf die Gefahr von Sachschäden.
Hinweis mit nützlichen Informationen und Tipps.
Darstellungskonvention:
Verweis auf eine Abbildung, hier Verweis auf Abbildung A.
Sie werden zu einer Handlung aufgefordert.
⌦A
Sicherheit
Von diesem Gerät können Gefahren für Personen und Sachwerte ausgehen, wenn das Gerät unsachgemäß bzw. nicht dem Ver-
wendungszweck entsprechend eingesetzt wird oder wenn die Sicherheitshinweise nicht beachtet werden.
Für Ihre Sicherheit
‧Die Geräteverpackung und Kleinteile nicht in die Hände von Kindern oder Personen, die sich ihrer Handlungen nicht
bewusst sind, gelangen lassen, da hiervon Gefahren ausgehen können (Erstickungsgefahr!). Von Tieren fern halten.
‧Dieses Gerät ist nicht für den Gebrauch von Personen (einschließlich Kindern) mit verringerten körperlichen, sensori-
schen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen bestimmt, es sei denn, sie werden beaufsich-
tigt oder erhielten eine Anweisung hinsichtlich des Gebrauches des Gerätes von einer Person, die für ihre Sicherheit
verantwortlich ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
‧Nur für europäische Märkte:
Dieses Gerät kann von Kindern ab 3 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder men-
talen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich

8
Deutsch
Inbetriebnahme
Schlauch anschließen
1. Kürzen Sie mit einer Säge das Anschlussstück auf den Durchmesser Ihres Schlauches (⌦A/B).
2. Schrauben Sie das Anschlussstück auf die Pumpe.
3. Verbinden Sie Ihren Schlauch mit dem Anschlussstück.
Wir empfehlen den Schlauch mit einer Schlauchklemme zu befestigen.
Befestigungsplatte montieren
1. Drehen Sie die Sauger in die Ö󰘯nungen der Befestigungsplatte (⌦C).
2. Schieben Sie die Befestigungsplatte bis zum Einrasten in die Führungen auf der Unterseite des Motorkörpers (⌦D).
Um die Befestigungsplatte zu demontieren müssen Sie den Entriegelungshebel
① drücken.
des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
Kinder dürfen nicht mit dem Gerät spielen.
Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind beaufsichtigt.
‧Führen Sie vor Benutzung eine Sichtkontrolle durch, um sicherzustellen, dass das Gerät, insbesondere Netzkabel und
Stecker, unbeschädigt sind.
‧Reparaturen dürfen ausschließlich von einer EHEIM Servicestelle durchgeführt werden.
‧Das Netzkabel dieses Gerätes kann nicht ersetzt werden. Bei Beschädigung des Kabels ist das Gerät zu verschrotten.
‧Führen Sie nur Arbeiten durch, die in dieser Anleitung beschrieben sind.
‧Verwenden Sie nur Original-Ersatzteile und -Zubehör für das Gerät.
‧Das Gerät sollte über eine Fehlerstrom-Schutzeinrichtung mit einem Bemessungsfehlerstrom von maximal 30 mA
abgesichert sein. Bei Fragen und Problemen wenden Sie sich an eine Elektrofachkraft.
‧Trennen Sie sofort alle Geräte im Aquarium vom Stromnetz bei einer Wasserleckage bzw. wenn die Fehlerstrom-Schut-
zeinrichtung auslöst.
‧Trennen Sie grundsätzlich alle Geräte im Aquarium vom Stromnetz, wenn sie nicht benutzt werden, bevor Sie Teile ein-
bzw. ausbauen und vor allen Reinigungs- und Wartungsarbeiten.

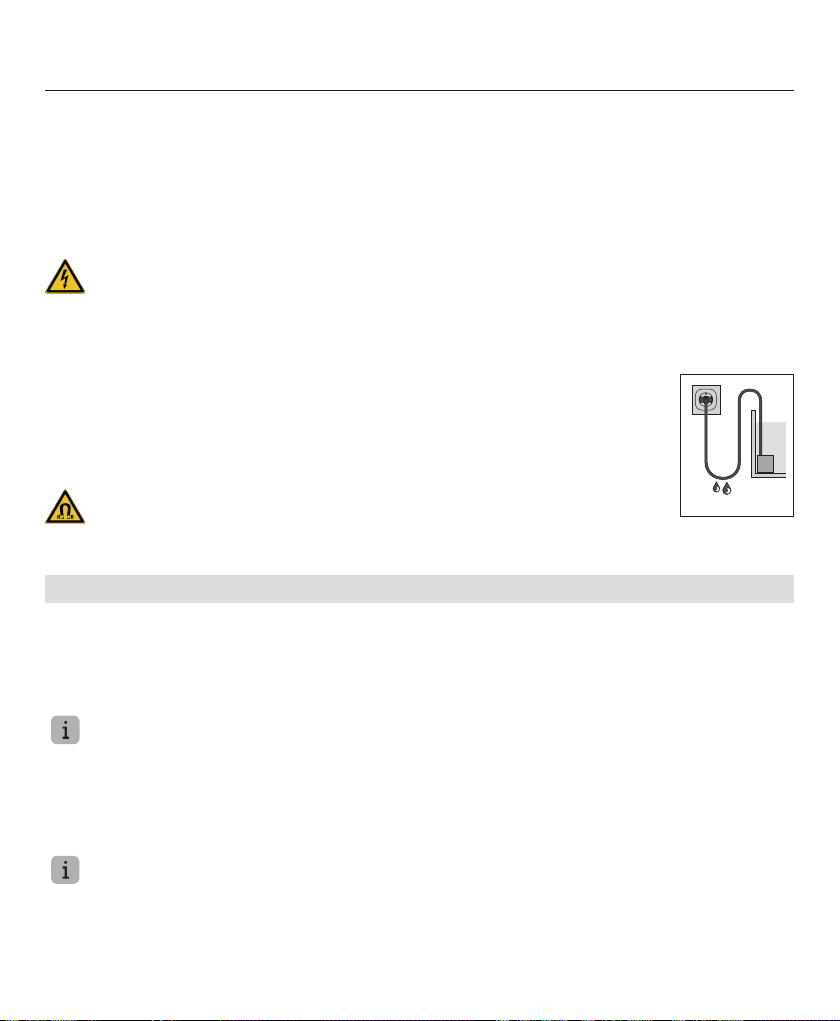

‧Schützen Sie Steckdose und Netzstecker vor Feuchtigkeit und Nässe. Bilden Sie mit dem
Netzkabel unbedingt eine Tropfschlaufe. Diese verhindert, dass evtl. am Kabel entlang laufendes
Wasser zur Steckdose gelangt und dadurch ein Kurzschluss verursacht wird.
‧Die elektrischen Daten des Gerätes müssen mit den Daten des Stromnetzes übereinstimmen.
Sie 󰘰nden diese Daten auf dem Typenschild, der Verpackung oder in dieser Anleitung.
‧Das Gerät besitzt einen Magneten mit einem starkem Magnetfeld, das Herzschrittmacher oder
implantierte De󰘰brillatoren (ICD) beein󰘱ussen kann. Halten Sie mindestens 30 cm Abstand
zwischen Implantat und Magnet.

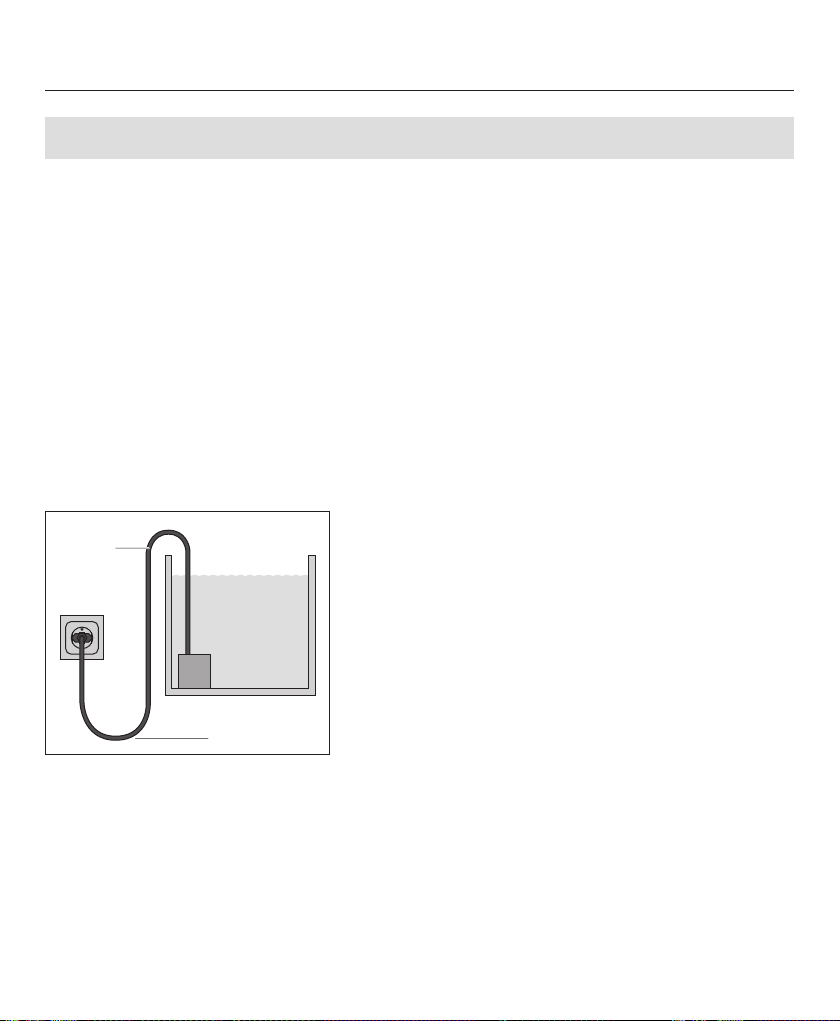

Power Supply Cord
Drip Loop
Aquarium

9
Deutsch
Einlaufstutzen für externen Einsatz montieren
Die Pumpe kann innerhalb und außerhalb des Aquariums eingesetzt werden. Das Anschlussstück
② erlaubt z.B. den
Anschluss eines Schlauches.
1. Kürzen Sie mit einer Säge den Einlaufstutzen auf den Durchmesser Ihres Schlauches (⌦A/B).
2. Schrauben Sie den Einlaufstutzen in das Pumpengehäuse (⌦E/F).
3. Verbinden Sie Ihren Schlauch mit dem Einlaufstutzen.
Wir empfehlen den Schlauch mit einer Schlauchklemme zu befestigen.
Filterkörbe montieren compactON 5000
1. Stecken Sie den gewünschten Filterkorb
③ bzw. ④ auf das Pumpengehäuse (⌦E).
Filterkörbe montieren compactON 9000 / 12000 / 16000
1. Stecken Sie den Filterkorb
④ auf das Anschlussstück (⌦F).
Bedienung
VORSICHT! Sachbeschädigung.
Die Pumpe darf nicht trocken laufen.
Pumpe ein-/ausschalten
1. Innerhalb des Aquariums: Befestigen Sie das Gerät unterhalb des Wasserspiegels am Boden oder an der Innenwand
Ihres Aquariums (⌦G). Achten Sie auf die maximale Tauchtiefe (siehe Technische Daten).
Außerhalb des Aquariums: Befestigen Sie das Gerät auf einer stabilen Ober󰘱äche außerhalb Ihres Aquariums (⌦H).
Die Sauger dienen als Schwingungsdämpfer.
2. Stecken Sie den Netzstecker in die Netzsteckdose. Achtung: Die Pumpe läuft sofort an!
3. Ziehen Sie zum Ausschalten den Netzstecker aus der Netzsteckdose.
Wartung
GEFAHR! Stromschlag!
▶Trennen Sie grundsätzlich vor Wartungsarbeiten alle Geräte vom Stromnetz.
VORSICHT! Sachbeschädigung.
▶Verwenden Sie zur Reinigung keine harten Gegenstände oder aggressive Reinigungsmittel.
▶Die Gerätekomponenten sind nicht spülmaschinenbeständig! Reinigen Sie das Gerät bzw. Geräteteile nicht in der
Spülmaschine.

10
Deutsch
In den nachstehenden Abschnitten sind Wartungsarbeiten beschrieben, die für einen optimalen und störungsfreien Betrieb
erforderlich sind. Eine regelmäßige Wartung verlängert die Lebensdauer und sichert über einen langen Zeitraum die
Funktion des Geräts.
Filterkorb reinigen
1. Nehmen Sie die Pumpe aus dem Aquarium.
2. Ziehen Sie den Filterkorb vom Pumpengehäuse bzw. dem Anschlussstück ab.
3. Reinigen Sie den Filter unter 󰘱ießendem Wasser.
4. Montieren Sie den Filterkorb wieder in umgekehrter Reihenfolge.
Pumpe reinigen
1. Nehmen Sie die Pumpe aus dem Aquarium.
2. Lösen und entfernen Sie die Befestigungsschauben
⑤ (⌦I/J).
3. Ziehen Sie den Pumpendeckel ⑥ nach vorne vom Motorkörper ab.
4. Ziehen Sie das Pumpenrad aus dem Motorkörper (⌦K/L).
5. Entnehmen Sie den O-Ring
⑨ vom Motorgehäuse.
6. Reinigen Sie alle Komponenten unter 󰘱ießendem Wasser.
7. Montieren Sie die Pumpe wieder in umgekehrter Reihenfolge.
▶compactON 5000: Achten Sie auf die Einbaurichtung des Pumpenrads. Die Nase
⑦ im Deckel des Pumpenrads muss
in die Aussparung ⑧ im Motorkörper eingreifen.
▶compactON 9000 / 12000 / 16000: Achten Sie beim Zusammenbau darauf, dass die Markierungen ⑩ am Pumpenrad
und am Motorgehäuse übereinander liegen.
Beheben von Störungen
GEFAHR! Stromschlag!
▶Ziehen Sie vor dem Beheben von Störungen den Netzstecker.
Störung Mögliche Ursache Abhilfe
Pumpe läuft nicht an Netzspannung fehlt ▶Überprüfen Sie die Netzspannung
▶Kontrollieren Sie die Zuleitung
Pumpe schaltet aus Die Pumpe besitzt eine elektronische Vorrichtung
für die Rotationssteuerung und die Überwachung
der Funktionsbedingungen. Bei Wassermangel
oder einer Pumpenblockade erkennt die Elekt-
ronik das Problem und stoppt die Pumpe. Nach
10 Neustartversuchen innerhalb einer Minute
schaltet sich die Pumpe vollständig ab.
1. Ziehen Sie den Netzstecker.
2. Beseitigen Sie die Problemursache.
3. Stecken Sie den Netzstecker wieder ein.

11
Deutsch
Störung Mögliche Ursache Abhilfe
Pumpe fördert nicht Netzstecker ist nicht eingesteckt ▶Stecken Sie den Netzstecker in die
Netzsteckdose
Pumpenrad ist blockiert ▶Reinigen Sie die Pumpe
Thermischer Schutzschalter ist aktiviert 1. Ziehen Sie den Netzstecker und lassen
Sie die Pumpe abkühlen.
2. Stecken Sie nach ca. einer Stunde den
Netzstecker wieder ein.
Pumpe fördert ungenügend Filterkorb ist verschmutzt ▶Reinigen Sie den Filterkorb
Bei sonstigen Störungen wenden Sie sich bitte an den EHEIM Service.
Außerbetriebnahme und Entsorgung
Lagern
1. Nehmen Sie das Gerät aus dem Aquarium.
2. Reinigen Sie das Gerät
3. Lagern Sie das Gerät an einem frostsicheren Ort.
Entsorgen
Beachten Sie im Falle der Entsorgung des Geräts die jeweiligen gesetzlichen Vorschriften.
Information zur Entsorgung von elektrischen und elektronischen Geräten in der europäischen Gemeinschaft: Innerhalb
der Europäischen Gemeinschaft wird für elektrisch betriebene Geräte die Entsorgung durch nationale Regelungen
vorgegeben, die auf der EU-Richtlinie 2012/19/EU über Elektronik-Altgeräte (WEEE) basieren. Danach darf das Gerät
nicht mehr mit dem kommunalen oder Hausmüll entsorgt werden. Das Gerät wird bei den kommunalen Sammelstellen
bzw. Wertsto󰘯höfen kostenlos entgegengenommen. Die Produktverpackung besteht aus recyclingfähigen Materialien.
Entsorgen Sie diese umweltgerecht und führen diese der Wiederverwertung zu.
Für Deutschland gilt:
Besitzer von Altgeräten aus privaten Haushalten können diese bei den Sammelstellen der ö󰘯entlich-rechtlichen Ent-
sorgungsträger oder bei den von Herstellern oder Vertreibern im Sinne des ElektroG eingerichteten Rücknahmestellen
unentgeltlich abgeben.

12
Deutsch
Technische Daten
compactON 5000 9000 12000 16000
Typ 1032 1033 1034 1035
Netzspannung /
Frequenz
220 – 240 V /
50 Hz
120 V /
60 Hz
220 – 240 V /
50 Hz
120 V /
60 Hz
220 – 240 V /
50 Hz
120 V /
60 Hz
220 – 240 V /
50 Hz
120 V /
60 Hz
Nennleistung 70 W 78 W 80 W 90 W 110 W 110 W 160 W 160 W
Fördermenge 5000 l/h 1321 USgph
5000 l/h 9000 l/h 2380 USgph 9000 l/h 12000 l/h 3175 USgph 12000 l/h 15500 l/h 4233 USgph 16000 l/h
Förderhöhe max. 3,60 m 13' 9"
4,22 m 3,70 m 11‘ 6“ 3,50 m 4,20 m 14‘ 5“ 4,40 m 4,50 m 15‘ 5“ 4,70 m
Tauchtiefe max. 1 m
Abmaße (L×B× H) 142× 92× 154 mm 175× 110× 185 mm 180× 110× 185 mm
Kabellänge 2 m
Wasseranschlüsse Ø25 mm / Ø32 mm Ø25 mm / Ø32 mm / Ø38 mm
Medientemperatur +4°C – +35 °C
Ersatzteile
Siehe Seite 3.

13
USA
VERY IMPORTANT SAFETY INSTRUCTIONS
WARNING- To guard against injury, basic safety precautions should be observed, including the following.
‧FOR HOUSEHOLD USE ONLY
‧WARNING! RISK OF ELECTRIC SHOCK!
‧This pump has not been investigated for use in swimming pools areas!
‧DO NOT RUN DRY!
READ AND FOLLOW ALL SAFETY INSTRUCTIONS.
‧DANGER. To avoid possible electric shock, special care should be taken since water is employed in the use of
aquarium equipment. For each of the following situations, do not attempt repairs by yourself; return the appliance to
an authorized service facility for service or discard the appliance.
‧If the appliance shows any sign of abnormal water leakage, immediately unplug it from the power source.
‧Carefully examine the appliance after installation. It should not be plugged in if there is water on parts not intended
to be wet.
‧Do not operate any appliance if it has a damaged cord or plug, or if it is malfunctioning or if it is dropped or damaged
in any manner.
‧To avoid the possibility of the appliance plug or receptacle getting
wet, position aquarium stand and tank to one side of a wall mounted
receptacle to prevent water from dripping onto the receptacle or plug. A
“drip loop”, shown in the 󰘰gure, should be arranged by the user for each
cord connecting the aquarium appliance to a receptacle. The “drip loop”
is that part of the cord below the level of the receptacle, to prevent water
travelling along the cord and coming in contact with the receptacle. If the
plug or receptacle does get wet, DON’T unplug the cord; disconnect the
fuse or circuit breaker that supplies power to the appliance. Then unplug
and examine for presence of water in the receptacle.
‧Close supervision is necessary when any appliance is used by or near
children.
‧To avoid injury, do not contact moving parts.
‧ Always unplug an appliance from an outlet when not in use, before putting or taking o󰘯 parts, and before cleaning.
Never yank cord to pull plug from outlet. Grasp the plug and pull to disconnect.
‧Do not use an appliance for other than intended use. The use of attachments not recommended or sold by the
appliance manufacturer may cause an unsafe condition.
‧Do not install or store the appliance where it will be exposed to the weather or to temperatures below freezing.
‧Make sure an appliance mounted on a tank is securely installed before operating it.
‧Read and observe all the important notices on the appliance and its cord.
‧If an extension cord is necessary, a cord with a proper rating should be used. A cord rated for less amperes or watts
than the appliance rating may overheat. Care should be taken to arrange the cord so that it will not be tripped over
or pulled.
DRIP LOOP
POWER
SUPPLY
CORD

14
USA
‧Check that the voltage shown on the label of the unit corresponds to the voltage of the mains supply.
‧Disconnect all electrical appliances from the mains before placing hands in the water.
‧The line cord of this unit cannot be replaced or repaired. Should the line cord become damaged the appliance must
be discarded.
KEEP THESE INSTRUCTIONS FOR FUTURE
REFERENCE.

15
English
Operating manual (translation)
Universal pump compactON 5000 / 9000 / 12000 / 16000
General user instructions
Information on using the operating manual
▶ Before using the appliance for the 󰘰rst time, the operating manual must be read fully and understood.
▶Consider the operating manual as part of the product and keep in a safe and accessible location.
▶Enclose this operating manual if passing the appliance on to a third party.
Symbol explanation
The following symbols are used on the appliance.
The appliance must only be used indoors, and exclusively for aquariums.
The appliance has an immersion depth of max. 1 m.
The appliance is of protection class II.
IP68 The symbol indicates that the appliance is protected against permanent submerging.
The appliance is certi󰘰ed according to the relevant national regulations and directives, and conforms to EU standards
The following symbols and signal words are used in this operating manual.
DANGER!
Risk of serious personal injury or death from a general source of danger.
DANGER!
Danger of electric shock with the risk of serious personal injury or death.
Danger from magnetic 󰄈elds
The symbol denotes imminent danger causing severe personal injury or death if the corresponding measures are not
taken.
WARNING!
Danger of serious personal injury or health hazard.

16
English
Application
The appliance and all parts included in the scope of delivery are intended for private use and must only be used:
‧for aquarium-related purposes
‧indoors
‧in compliance with the technical data
The following limitations apply to the appliance:
‧do not use for commercial or industrial purposes
‧ do not pump caustic, in󰘱ammable, aggressive or explosive substances, food or drinking water
‧the water temperature may not exceed 35°C
‧ never operate without a water 󰘱ow
CAUTION!
Note on the risk of material damage.
Note with useful information and tips.
Typographical conventions:
Reference to a 󰘰gure, in this case, reference to 󰘰gure A.
You are prompted for an action.
⌦A
Safety
Risks for persons and property can arise from this appliance if the appliance is improperly used or not used as intended or if the
safety instructions are not heeded.
For your safety
‧Do not let the appliance packaging and small parts get into the hands of children or people who are unaware of how to
handle them, as hazards can arise (danger of su󰘯ocation!). Keep away from animals.
‧This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabili-
ties, or lack of experience and knowledge, unless they are under the supervision of someone responsible for their safety
or have received instruction on usage of the appliance from said person. Children should be supervised to ensure that
they do not play with the appliance.
‧Only for European markets:
This appliance can be used by children from the age of 3 and by persons with reduced physical, sensory or mental
capabilities or lack of experience and/or knowledge if they are supervised and have been instructed in the safe use of
the appliance and have understood the resulting dangers. Children must not play with the appliance. Cleaning and user
maintenance must not be carried out by children unless they are supervised.

17
English
Commissioning
Connecting the hose
1. Use a saw to shorten the connecting piece to the diameter of your hose (⌦A/B).
2. Screw the connecting piece onto the pump.
3. Connect your hose to the connecting piece.
‧We recommend fastening the hose with a hose clamp.
Attaching the mounting plate
1. Screw the suction devices into the openings of the mounting plate (⌦C).
2. Move the mounting plate until it locks into the guides on the underside of the motor body (⌦D).
In order to remove the mounting plate, the release lever
① must be pressed.
‧Before use, carry out a visual inspection to ensure that the appliance, especially the mains cable and plug, are undam-
aged.
‧Repairs must only be carried out by an EHEIM service centre.
‧The mains cable of this appliance cannot be replaced. If the cable is damaged, the appliance must be scrapped.
‧Only carry out the work described in these instructions.
‧Only use original spare parts and accessories for the appliance.
‧The appliance should be protected by a residual current protection device with a maximum rated residual current of 30
mA. Please contact an electrician if there are any questions or problems.
‧In the event of water leakage or when the residual current protection device is triggered, immediately disconnect all
devices in the aquarium from the power supply.
‧If they are not being used, always disconnect all devices in the aquarium from the power supply before you install/
remove any parts and before all cleaning and maintenance work.
‧Protect the mains socket and mains plug against moisture and wetness. A drip loop must be
formed with the mains cable. This prevents any water running along the cable to the mains
socket, which would result in a short-circuit.
‧The electrical data of the appliance must match the data of the power mains. This data is found
on the type plate, the packaging and in these instructions.
‧ The appliance has a magnet with a strong magnetic 󰘰eld that can a󰘯ect pacemakers or
implanted de󰘰brillators (ICD). Maintain a distance of at least 30 cm between the implant and
magnet.
Power Supply Cord
Drip Loop
Aquarium

18
English
Installing the intake nozzle for external use
The pump can be used inside and outside of the aquarium. For example, the connecting piece
② facilitates the connection
of a hose.
1. Use a saw to shorten the intake nozzle to the diameter of your hose (⌦A/B).
2. Screw the intake nozzle onto the pump housing (⌦E/F).
3. Connect your hose to the intake nozzle.
‧We recommend fastening the hose with a hose clamp.
Fit compactON 5000 󰄈lter baskets
1. Connect the desired 󰘰lter basket
③ or ④ to the pump housing (⌦E).
Fit compactON 9000 / 12000 / 16000 󰄈lter baskets
1. Fit 󰘰lter basket
④ to the adapter (⌦F).
Operation
CAUTION! Material damage.
The pump must not run dry.
Switching the pump on/o󰓐
1. Inside the aquarium: Secure the appliance below water level at the bottom or to the inside of your aquarium (⌦G). Pay
attention to the maximum pond depth (see Technical data).
Outside the aquarium: Attach the appliance to a stable surface outside your aquarium (⌦H). The suction devices
serve as vibration dampers.
2. Insert the mains plug in the mains socket. Attention: The pump starts immediately!
3. To turn it o󰘯, remove the mains plug from the mains socket.
Maintenance
DANGER! Electrocution!
▶All devices must be disconnected from the power supply before any maintenance work is carried out.
CAUTION! Material damage.
▶Do not use hard objects or aggressive cleaning agents for cleaning.
▶The appliance components are not dishwasher-proof! Do not clean the appliance or appliance parts in the dishwasher.
The following sections describe maintenance work necessary for optimum and fault-free operation. Regular maintenance
prolongs the service life and assures functionality of the appliance over a long period.

19
English
Cleaning the 󰄈lter basket
1. Remove the pump from the aquarium.
2. Pull the 󰘰lter basket o󰘯 the pump housing or o󰘯 the adapter.
3. Clean the 󰘰lter under running water.
4. Install the 󰘰lter basket again in reverse order.
Cleaning the pump
1. Remove the pump from the aquarium.
2. Loosen and remove the fastening screws
⑤ (⌦I/J).
3. Pull the pump cover ⑥ out of the motor body from the front.
4. Pull the impeller out of the motor body (⌦K/L).
5. Remove the O-ring ⑨ from the motor housing.
6. Clean all components under running water.
7. Install the pump again in reverse order.
▶compactON 5000: Pay attention to the installation direction of the impeller. The lug
⑦ in the impeller cover must
engage in the recess
⑧ in the motor body.
▶compactON 9000 / 12000 / 16000: When assembling, make sure that the markings ⑩ on the impeller and on the
motor housing align with each other.
Clearing faults
DANGER! Electrocution!
▶Before clearing faults, remove the mains plug.
Faults Possible cause Remedy
Pump does not start No mains voltage ▶Check the mains voltage
▶Check the supply line
Pump turns o󰓐 The pump is provided with an electronic device
for rotation control and this is also able to
evaluate the functioning conditions. If there is a
lack of water or the pump is blocked, the pump
recognises the problem and stops. After 10
attempts to start again, in the space of 1 minute,
the pump turns o󰘯 completely.
1. Remove the mains plug.
2. Remove the cause of the problem.
3. Reconnect the mains plug.

20
English
Faults Possible cause Remedy
Pump does not pump Mains plug is not inserted ▶Insert the mains plug in the mains socket
Impeller is blocked ▶Clean the pump
Thermal cut-out has activated 1. Remove the mains plug and let the pump
cool down.
2. Insert the mains plug again after approx.
one hour.
Pump not pumping su󰓑-
ciently
Filter basket is dirty ▶ Clean the 󰘰lter basket
For other faults, please contact EHEIM Service.
Decommissioning and disposal
Storage
1. Take the appliance out of the aquarium.
2. Clean the appliance
3. Store the appliance in a frost-proof place.
Disposal
When disposing of the appliance, pay attention to the relevant statutory regulations.
Information on the disposal of electrical and electronic appliances in the European Union: Within the European Union,
disposal of electrically operated appliances is governed by national regulations that are based on the EU Directive 2012/19/
EU on waste electrical and electronic equipment (WEEE). The appliance may no longer be disposed of with the municipal
or household waste. The appliance will be accepted free of charge at municipal collection points or recycling centres. The
product packaging is made up of recyclable materials. Dispose of them in an environmentally responsible manner and take
them for recycling.
