EHEIM compactON 3000 User manual

de Bedienungsanleitung sv Bruksanvisning
en Operating instructions no Bruksanvisning
fr Mode d’emploi 󰄈Käyttöohje
it Istruzioni per l‘uso pl Instrukcja obsługi
es Manual de instrucciones cs Návod k obsluze
pt Manual de instruções hu Használati utasítás
nl Bedieningshandleiding ru Руководство по обслуживанию
da Betjeningsvejledning ko 사용 설명서
2100
3000

2
A B
Ø19 mm
(3/4")
Ø27 mm
(1")
CD
a
a
b
c

3
FE
GH
min
max

4
I
d
d
e
f

Deutsch
5
Original-Bedienungsanleitung
Universalpumpe compactON 2100 / 3000
1. Allgemeine Benutzerhinweise
Informationen zum Gebrauch der Bedienungsanleitung
▶Bevor Sie das Gerät zum ersten Mal in Betrieb nehmen, muss die Bedienungsanlei-
tung vollständig gelesen und verstanden werden.
▶Betrachten Sie die Bedienungsanleitung als Teil des Produkts und bewahren Sie sie
gut und erreichbar auf.
▶Fügen Sie diese Bedienungsanleitung bei Weitergabe des Geräts an Dritte bei.
Symbolerklärung

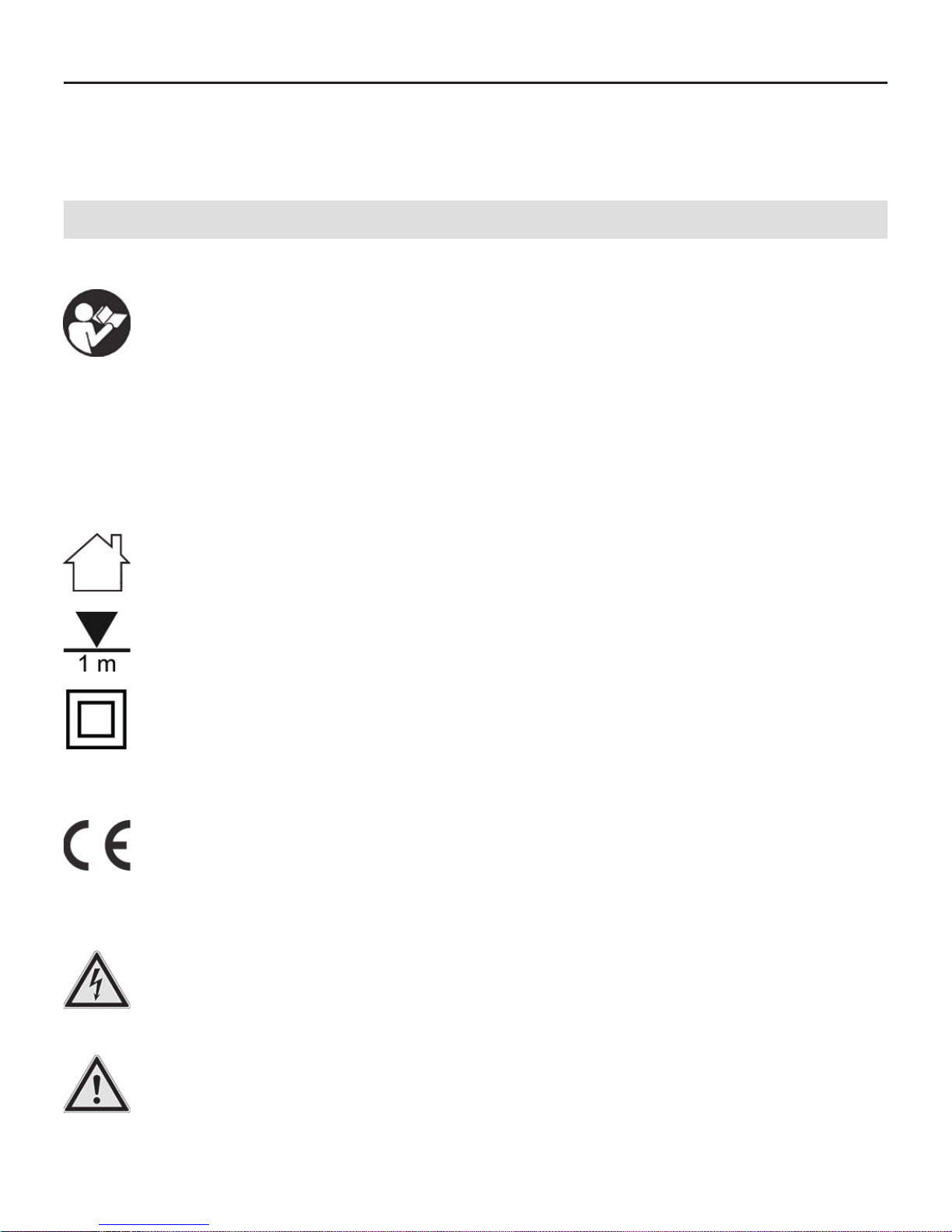

Die folgenden Symbole werden auf dem Gerät verwendet.
Das Gerät darf nur in Innenräumen für aquaristische Einsatzbereiche verwendet
werden.
Die Eintauchtiefe des Gerätes beträgt maximal 1 m.
Das Gerät besitzt die Schutzklasse II.
Das Symbol weist darauf hin, dass das Gerät gegen dauerndes Untertauchen geschützt
ist.
Das Gerät ist nach den jeweiligen nationalen Vorschriften und Richtlinien approbiert und
entspricht den EU-Normen
Die folgenden Symbole und Signalworte werden in dieser Bedienungsanleitung verwendet.
GEFAHR!
Das Symbol weist auf eine drohende Gefahr durch Stromschlag hin, die den Tod oder
eine schwere Körperverletzung zur Folge haben kann.
IP68

Deutsch
6
GEFAHR!
Das Symbol weist auf eine drohende Gefahr hin, die den Tod oder eine schwere Kör-
perverletzung zur Folge haben kann.
WARNUNG!
Das Symbol weist auf eine drohende Gefahr hin, die eine mittlere bis leichte Körperver-
letzung oder ein gesundheitliches Risiko zur Folge haben kann.
VORSICHT!
Das Symbol weist auf die Gefahr von Sachschäden hin.
Hinweis mit nützlichen Informationen und Tipps.
Darstellungskonvention
Verweis auf eine Abbildung, hier Verweis auf Abbildung A
Sie werden zu einer Handlung aufgefordert.
2. Einsatzgebiet
Das Gerät und alle im Lieferumfang enthaltenen Teile sind für die Benutzung im privaten Bereich
bestimmt und dürfen ausschließlich verwendet werden:
‧für aquaristische Zwecke
‧in Innenräumen
‧unter Einhaltung der technischen Daten
Für das Gerät gelten folgende Einschränkungen:
‧nicht für gewerbliche oder industrielle Zwecke verwenden
‧die Wassertemperatur darf 35°C nicht überschreiten
3. Sicherheitshinweise
Von diesem Gerät können Gefahren für Personen und Sachwerte ausgehen, wenn das Gerät
unsachgemäß bzw. nicht dem Verwendungszweck entsprechend eingesetzt wird oder wenn
die Sicherheitshinweise nicht beachtet werden.
⌦A

Deutsch
7
Für Ihre Sicherheit
‧Dieses Gerät kann von Kindern ab 8 Jahren
sowie von Personen mit reduzierten physi-
schen, sensorischen oder mentalen Fähigkei-
ten oder Mangel an Erfahrung und/oder Wis-
sen benutzt werden, wenn sie beaufsichtigt
oder bezüglich des sicheren Gebrauchs des
Gerätes unterwiesen wurden und die daraus
resultierenden Gefahren verstanden haben.
Kinder dürfen nicht mit dem Gerät spielen.
Reinigung und Benutzerwartung dürfen nicht
durch Kinder durchgeführt werden, es sei
denn, sie sind beaufsichtigt.
‧Führen Sie vor Benutzung eine Sichtkontrolle
durch, um sicherzustellen, dass das Gerät,
insbesondere Netzkabel und Stecker, unbe-
schädigt sind.
‧Reparaturen dürfen ausschließlich von einer
EHEIM Servicestelle durchgeführt werden.
‧Das Netzkabel dieses Gerätes kann nicht
ersetzt werden. Bei Beschädigung des Kabels
ist das Gerät zu verschrotten.

Deutsch
8
‧Führen Sie nur Arbeiten durch, die in dieser
Anleitung beschrieben sind.
‧Verwenden Sie nur Original-Ersatzteile und
-Zubehör für das Gerät.
‧Das Gerät muss über eine Fehlerstrom-Schut-
zeinrichtung mit einem Bemessungsfehler-
strom von maximal 30 mA abgesichert sein.
Bei Fragen und Problemen wenden Sie sich
an eine Elektrofachkraft.
‧Trennen Sie sofort alle Geräte im Aquarium
vom Stromnetz bei einer Wasserleckage
bzw. wenn die Fehlerstrom-Schutzeinrichtung
auslöst.
‧Trennen Sie grundsätzlich alle Geräte im
Aquarium vom Stromnetz, wenn sie nicht
benutzt werden, bevor Sie Teile ein- bzw.
ausbauen und vor allen Reinigungs- und War-
tungsarbeiten.
‧Schützen Sie Steckdose und Netzstecker vor
Feuchtigkeit. Es emp󰘰ehlt sich mit dem Netz-
kabel eine Tropfschlaufe zu bilden, die verhin-

Deutsch
9
dert, dass evtl. am Kabel entlang laufendes
Wasser zur Steckdose gelangt.
‧Die elektrischen Daten des Gerätes müssen
mit den Daten des Stromnetzes überein-
stimmen. Sie 󰘰nden diese Daten auf dem
Typenschild, der Verpackung oder in dieser
Anleitung.
4. Inbetriebnahme
Schlauch anschließen
1. Kürzen Sie mit einer Säge das Anschlussstück auf den Durchmesser Ihres Schlau-
ches (⌦A).
2. Schrauben Sie das Anschlussstück auf die Pumpe.
3. Verbinden Sie Ihren Schlauch mit dem Anschlussstück.
Sauger montieren
1. Drehen Sie die Sauger in die Ö󰘯nungen des Motorkörpers (⌦B).
Tipp: Befeuchten Sie die Sauger mit Wasser zur einfacheren Montage.
Pumpendeckel für externen Einsatz montieren
Die Pumpe kann innerhalb und außerhalb des Aquariums eingesetzt werden. Der
Pumpendeckel
c für den externen Einsatz erlaubt z.B. den Anschluss eines Einlauf-
schlauches.
1. Lösen und entfernen Sie die zwei seitlichen Befestigungsschauben
a (⌦C).
2. Ziehen Sie den Pumpendeckel
b mit integriertem Leistungsregler nach vorne vom
Motorkörper ab.
3. Drücken Sie den Pumpendeckel c in den Motorkörper (⌦D).
4. Schrauben Sie den Pumpendeckel mit dem Verschlussring fest (⌦E).

Deutsch
10
▶Achten Sie darauf, dass die Nasen am Pumpendeckel in die Aussparungen im
Motorkörper greifen.
▶Achten Sie darauf, dass das Pumpenrad komplett mit den beiden Achstüllen d (⌦I)
montiert ist.
▶Achten Sie darauf, dass der Verschlussring einrastet.
5. Schrauben Sie den Einlaufstutzen in den Pumpendeckel.
6. Verbinden Sie Ihren Schlauch mit dem Einlaufstutzen.
7. Den Pumpendeckel mit integriertem Leistungsregler können Sie wieder in umge-
kehrter Reihenfolge montieren.
5. Bedienung
VORSICHT! Sachbeschädigung.
Die Pumpe darf nicht trocken laufen.
Pumpe ein-/ausschalten
1. Innerhalb des Aquariums: Befestigen Sie das Gerät unterhalb des Wasserspie-
gels am Boden oder an der Innenwand Ihres Aquariums (⌦F). Achten Sie auf die
maximale Tauchtiefe (siehe Technische Daten).
Außerhalb des Aquariums: Befestigen Sie das Gerät auf einer stabilen Ober󰘱äche
außerhalb Ihres Aquariums (⌦G).
2. Stecken Sie den Netzstecker in die Netzsteckdose. Achtung: Die Pumpe läuft
sofort an!
3. Ziehen Sie zum Ausschalten den Netzstecker aus der Netzsteckdose.
Durch󰄉uss regeln
1. Drehen Sie den Leistungsregler um den Wasserdurch󰘱uss einzustellen (⌦H).
6. Wartung
GEFAHR! Stromschlag!
▶Trennen Sie grundsätzlich vor Wartungsarbeiten alle Geräte vom Stromnetz.
VORSICHT! Sachbeschädigung.
▶Verwenden Sie zur Reinigung keine harten Gegenstände oder aggressive Reini-
gungsmittel.
▶Die Gerätekomponenten sind nicht spülmaschinenbeständig! Reinigen Sie das Gerät
bzw. Geräteteile nicht in der Spülmaschine.

Deutsch
11
In den nachstehenden Abschnitten sind Wartungsarbeiten beschrieben, die für einen
optimalen und störungsfreien Betrieb erforderlich sind. Eine regelmäßige Wartung
verlängert die Lebensdauer und sichert über einen langen Zeitraum die Funktion des
Geräts.
Pumpe reinigen
1. Nehmen Sie die Pumpe aus dem Aquarium.
2. Lösen und entfernen Sie die zwei seitlichen Befestigungsschauben
a (⌦C).
3. Ziehen Sie den Pumpendeckel b nach vorne vom Motorkörper ab.
4. Ziehen Sie das Pumpenrad e aus dem Motorkörper (⌦I).
5. Reinigen Sie alle Komponenten unter 󰘱ießendem Wasser.
6. Montieren Sie die Pumpe wieder in umgekehrter Reihenfolge.
7. Beheben von Störungen
Achtung! Stromschlag!
▶Ziehen Sie vor dem Beheben von Störungen den Netzstecker.
Störung Mögliche Ursache Abhilfe
Pumpe läuft nicht an Netzspannung fehlt ▶Überprüfen Sie die Netz-
spannung
▶Kontrollieren Sie die Zuleitung
Pumpe fördert nicht Netzstecker ist nicht einge-
steckt
▶Stecken Sie den Netzstecker in
die Netzsteckdose
Pumpenrad ist blockiert ▶Reinigen Sie die Pumpe
Thermischer Schutzschalter
ist aktiviert
1. Ziehen Sie den Netzstecker
und lassen Sie die Pumpe
abkühlen.
2. Stecken Sie nach ca. einer
Stunde den Netzstecker wieder
ein.
Pumpe fördert unge-
nügend
Leistungsregler ist verschmutzt ▶Reinigen Sie den Leistungs-
regler
Bei sonstigen Störungen wenden Sie sich bitte an den EHEIM Service.

Deutsch
12
8. Außerbetriebnahme und Entsorgung
Lagern
1. Nehmen Sie das Gerät aus dem Aquarium.
2. Reinigen Sie das Gerät
3. Lagern Sie das Gerät an einem frostsicheren Ort.
Entsorgen
Beachten Sie im Falle der Entsorgung des Geräts die jeweiligen gesetzlichen Vorschrif-
ten. Information zur Entsorgung von elektrischen und elektronischen Geräten in der
europäischen Gemeinschaft:
Innerhalb der Europäischen Gemeinschaft wird für elektrisch betriebene Geräte die
Entsorgung durch nationale Regelungen vorgegeben, die auf der EU-Richtlinie 2012/19/
EU über Elektronik-Altgeräte (WEEE) basieren. Danach darf das Gerät nicht mehr mit
dem kommunalen oder Hausmüll entsorgt werden. Das Gerät wird bei den kommunalen
Sammelstellen bzw. Wertsto󰘯höfen kostenlos entgegengenommen. Die Produktverpa-
ckung besteht aus recyclingfähigen Materialien. Entsorgen Sie diese umweltgerecht und
führen diese der Wiederverwertung zu.
9. Ersatzteile
Siehe Seite 131.

English
13
Translation of the original operating manual
Universal pump compactON 2100 / 3000
1. General user instructions
Information on using the operating manual
▶Before using the appliance for the 󰘰rst time, the operating manual must be read fully
and understood.
▶Consider the operating manual as part of the product and keep in a safe and
accessible location.
▶Enclose this operating manual if passing the appliance on to a third party.
Symbol explanation
The following symbols are used on the appliance.
The appliance must only be used indoors, and exclusively for aquariums.
The device has an immersion depth of max. 1 m.
The appliance is of protection class II.
The symbol indicates that the appliance is protected against permanent submerging.
The appliance is certi󰘰ed according to the relevant national regulations and directives,
and conforms to EU standards
The following symbols and signal words are used in this operating manual.
DANGER!
The symbol indicates imminent danger from electric shock that can result in death or
serious injury.
DANGER!
The symbol indicates imminent danger that can result in death or serious injury.
IP68

English
14
WARNING!
The symbol indicates imminent danger that can result in moderate to minor injury or a
health risk.
CAUTION!
The symbol indicates the danger of material damage.
Note with useful information and tips.
Typographical conventions
Reference to a 󰘰gure, in this case, reference to 󰘰gure A
You are prompted for an action.
2. Application
The appliance and all parts included in the scope of delivery are intended for private use and must
only be used:
‧for aquarium-related purposes
‧indoors
‧in compliance with the technical data
The following limitations apply to the appliance:
‧do not use for commercial or industrial purposes
‧the water temperature may not exceed 35°C
⌦A

English
15
VERY IMPORTANT SAFETY
INSTRUCTIONS
WARNING- To guard against injury, basic safety precautions should be
observed, including the following.
‧FOR HOUSEHOLD USE ONLY
‧WARNING! RISK OF ELECTRIC SHOCK!
‧This pump has not been investigated for use in swimming pools
areas!
‧DO NOT RUN DRY!
READ AND FOLLOW ALL
SAFETY INSTRUCTIONS.
‧DANGER. To avoid possible electric shock, special care should be
taken since water is employed in the use of aquarium equipment.
For each of the following situations, do not attempt repairs by
yourself; return the appliance to an authorized service facility for
service or discard the appliance.
‧If the appliance falls into the water DON’T reach for it. First un-
plug the appliance immediately (Non-immersible equipment only)
‧If the appliance shows any sign of abnormal water leakage, imme-
diately unplug it from the power source.
‧Carefully examine the appliance after installation. It should not be
plugged in if there is water on parts not intended to be wet.
‧Do not operate any appliance if it has a damaged cord or plug, or if
it is malfunctioning or if it is dropped or damaged in any manner.

English
16
‧To avoid the possibility
of the appliance plug or
receptacle getting wet,
position aquarium stand
and tank to one side of a
wall mounted receptacle to
prevent water from dripping
onto the receptacle or plug.
A “drip loop”, shown in the
󰘰gure, should be arranged
by the user for each cord
connecting the aquarium
appliance to a receptacle.
The “drip loop” is that part of the cord below the level of the
receptacle, to prevent water travelling along the cord and coming
in contact with the receptacle. If the plug or receptacle does get
wet, DON’T unplug the cord; disconnect the fuse or circuit breaker
that supplies power to the appliance. Then unplug and examine for
presence of water in the receptacle.
‧Close supervision is necessary when any appliance is used by or
near children.
‧To avoid injury, do not contact moving parts.
‧Always unplug an appliance from an outlet when not in use, before
putting or taking o󰘯 parts, and before cleaning. Never yank cord to
pull plug from outlet. Grasp the plug and pull to disconnect.
‧Do not use an appliance for other than intended use. The use of
attachments not recommended or sold by the appliance manufac-
turer may cause an unsafe condition.
‧Do not install or store the appliance where it will be exposed to the
weather or to temperatures below freezing.
‧Make sure an appliance mounted on a tank is securely installed
before operating it.
DRIP LOOP
POWER
SUPPLY
CORD

English
17
‧Read and observe all the important notices on the appliance and
its cord.
‧If an extension cord is necessary, a cord with a proper rating
should be used. A cord rated for less amperes or watts than the
appliance rating may overheat. Care should be taken to arrange
the cord so that it will not be tripped over or pulled.
‧Check that the voltage shown on the label of the unit corresponds
to the voltage of the mains supply.
‧Disconnect all electrical appliances from the mains before placing
hands in the water.
‧The line cord of this unit cannot be replaced or repaired. Should
the line cord become damaged the appliance must be discarded.
KEEP THESE INSTRUCTIONS
FOR FUTURE REFERENCE.
3. Safety instructions
Risks for persons and property can arise from this appliance if the appliance is improperly used
or not used as intended or if the safety instructions are not heeded.
For your safety
‧This appliance can be used by children from
the age of 8 and by persons with reduced
physical, sensory or mental capabilities or lack
of experience and/or knowledge if they are su-
pervised and have been instructed in the safe

English
18
use of the appliance and have understood the
resulting dangers. Children must not play with
the appliance. Cleaning and user maintenance
must not be carried out by children unless
they are supervised.
‧Before use, carry out a visual inspection to en-
sure that the appliance, especially the mains
cable and plug, are undamaged.
‧Repairs must only be carried out by an EHEIM
service centre.
‧The mains cable of this appliance cannot be
replaced. If the cable is damaged, the appli-
ance must be scrapped.
‧Only carry out the work described in these
instructions.
‧Only use original spare parts and accessories
for the appliance.
‧The appliance must be protected by a residual
current protection device with a maximum rat-
ed residual current of 30 mA. Please contact

English
19
an electrician if there are any questions or
problems.
‧In the event of water leakage or when the
residual current protection device is triggered,
immediately disconnect all devices in the
aquarium from the power supply.
‧If they are not being used, always disconnect
all devices in the aquarium from the power
supply before you install/remove any parts
and before all cleaning and maintenance
work.
‧Protect the mains socket and mains plug
against moisture. It is recommended to form a
drip loop with the mains cable to prevent any
water running along the cable to the mains
socket.
‧The electrical data of the appliance must
match the data of the power mains. This data
is found on the type plate, the packaging and
in these instructions.

English
20
4. Commissioning
Connecting the hose

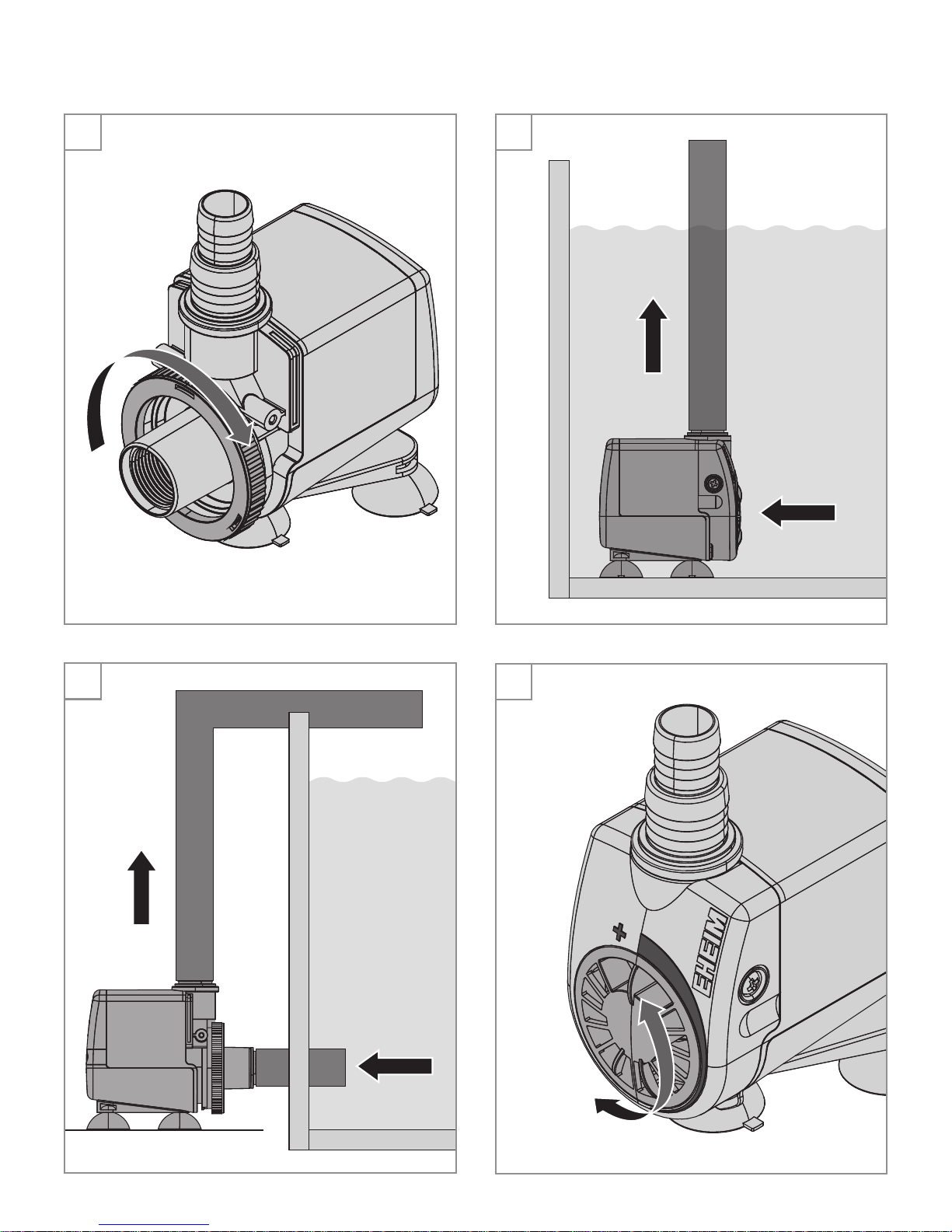

1. Use a saw to shorten the connecting piece to the diameter of your hose (⌦A).
2. Screw the connecting piece onto the pump.
3. Connect your hose to the connecting piece.
Installing suction devices
1. Screw the suction devices into the openings of the body of the engine (⌦B).
Hint: Moisten the suction devices with water for easier installation.
Installing the pump cover for external use
The pump can be used inside and outside of the aquarium. Among the bene󰘰ts of the
pump cover
c for external use is that it allows the connection of an inlet hose.
1. Loosen and remove the two lateral fastening screws a (⌦C).
2. Pull the pump cover b with integrated power controller out of the engine body from
the front.
3. Push the pump cover c into the engine body (⌦D).
4. Tighten the pump cover with the locking ring (⌦E).
▶Make sure that the lugs on the pump cover engage in the recesses in the motor
body.
▶Make sure that the impeller is installed complete with the two axle grommets d (⌦I).
▶Make sure that the locking ring engages.
5. Screw the intake nozzle into the pump cover.
6. Connect your hose to the intake nozzle.
7. You can re-install the pump cover with integrated power controller in reverse order.
5. Operation
CAUTION! Material damage.
The pump must not run dry.
