EHEIM 1048 User manual

1048
3148
Gebrauchsanleitung D
Instructions GB / USA
Mode d’emploi F
Gebruiksaanwijzing NL
Bruksanvisning S
Bruksanvisning N
Käyttöohje FIN
Brugsanvisning DK
Istruzioni I
Instrucciones E
Návod k použití CZ
Универсальный насос / насос-фонтан RUS

7440310
G 1/4˝
7440300
7440359
7264459
7438200
7264400
2615485
7264559 7264509
7433720
G 3/8˝
104801- 20, 3148:
7645990 (50 Hz) 7645980 (60 Hz)
104821- 49:
7645950 (50 Hz) 7645960 (60 Hz)

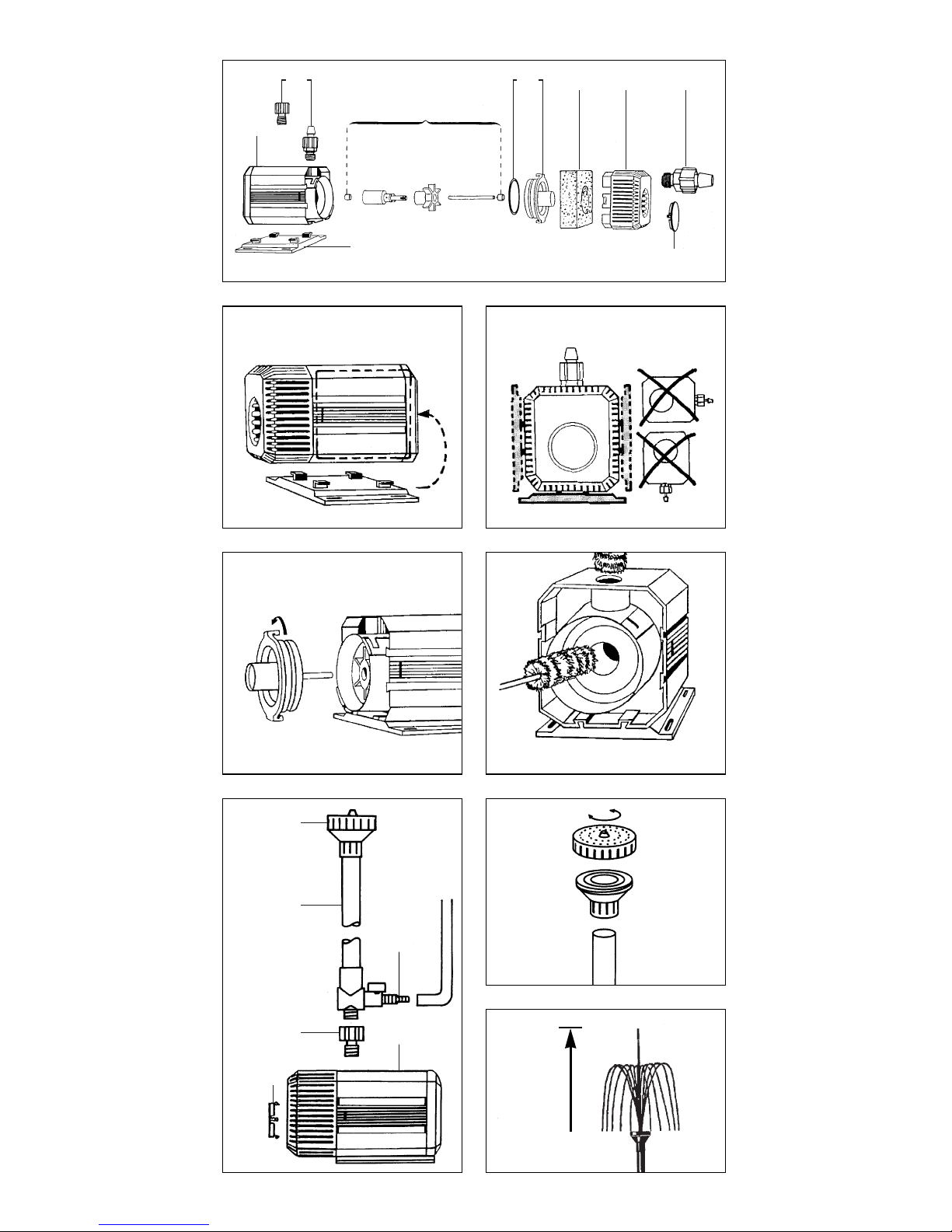

A
B C
D E
F




   






0,55 m
G


Vielen Dank
für den Kauf Ihrer neuen EHEIM Pumpe, die Ihnen optimale Leistung bei
höchster Sicherheit und Zuverlässigkeit bietet.
Deutsch
Sicherheitshinweise
Bei Wartungs- und Pflegearbeiten sind alle im Wasser befindlichen Elektro-
geräte vom Netz zu trennen.
Die Netzanschlussleitung dieses Gerätes kann nicht ersetzt werden. Bei Be-
schädigung der Leitung darf das Gerät nicht mehr benützt werden. Pumpe nie-
mals am Kabel tragen; Kabel nicht knicken.
Benutzung bei Gartenteichen und in deren Schutzbereich nur zulässig, wenn
die Installation den geltenden Vorschriften entspricht. Zum Schutz vor zu ho-
her Berührungsspannung muss die Installation eine Fehlerstromschutzein-
richtung mit einem Bemessungsreststrom von nicht mehr als 30 mA aufwei-
sen. Bitte fragen Sie Ihren Elektrofachmann.
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder)
mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten
oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei
denn, sie werden durch eine für Sicherheit zuständige Person beaufsichtigt
oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder
sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem
Gerät spielen.
Bei diesen Geräten können Magnetfelder elektronische oder me-
chanische Störungen oder Beschädigungen hervorrufen. Dies gilt
auch für Herzschrittmacher. Die erforderlichen Sicherheitsabstände sind den
Handbüchern dieser medizinischen Geräte zu entnehmen.
Bei Wartungsarbeiten besteht Quetschgefahr für die Finger durch hohe Mag-
netkräfte.
Dieses Produkt nicht mit dem normalen Hausmüll entsorgen. Führen Sie es
Ihrer örtlichen Entsorgungsstelle zu.
Das Produkt ist nach den jeweiligen nationalen Vorschriften und Richtlinien
approbiert und entspricht den EU-Normen.
geprüfte
Sicherheit
20 cm
Universalpumpe 1048019 - 1048209
– für Freiland geeignet –
Ausführung: siehe Typenschild am Pumpengehäuse
Funktion

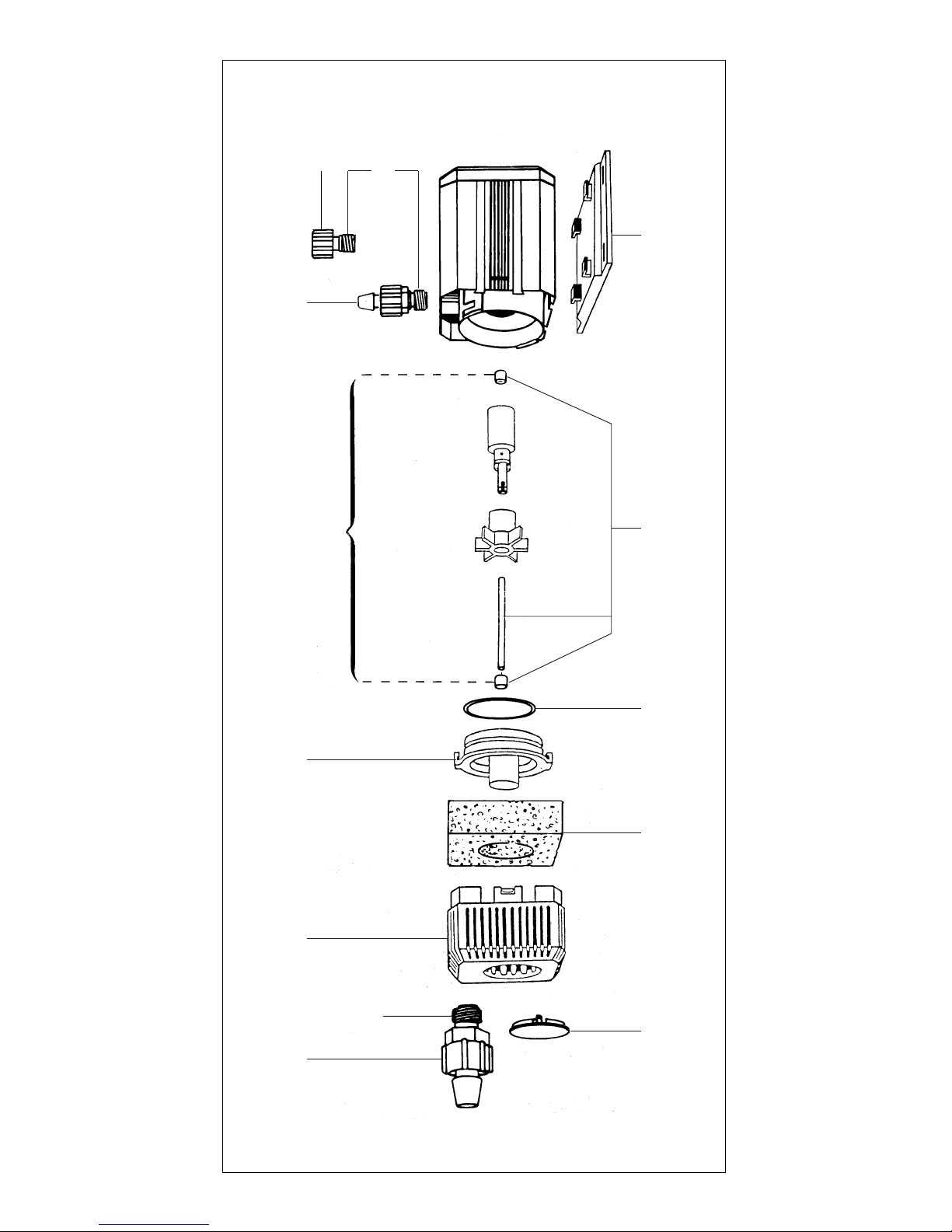

AMotorkörper  Befestigungsplatte Gewindestutzen, druckseitig
Pumpenrad-Set Pumpendeckel mit O-Ring Grobfilter An-
sauggitter Gewindestutzen, saugseitig Verschlussdeckel.
Die Pumpe kann sowohl innerhalb wie außerhalb des Wassers eingesetzt
werden. Sie ist nicht selbstansaugend und muss daher bei Betrieb außerhalb
unter dem Niveau des Wasserspiegels platziert sein.
Inbetriebnahme
Zur Inbetriebnahme am Druck-Schlauchende kurz ansaugen, bis Wasser der
Pumpe zufließt. Erst jetzt Netzstecker einstecken. Ein kurzes Anlaufgeräusch
der Pumpe ist normal.

Reinigung und Wartung
D/E Netzstecker ziehen. Ansauggitter abnehmen (seitlich leicht zusammen-
drücken) und Grobfilter unter fließendem Wasser ausspülen.
Bei stark verschmutztem Wasser Grobfilter häufiger reinigen. Ist die Pumpe
saug- oder druckseitig stark verschmutzt, führt das zu lauter Geräuschbil-
dung: Ein Zeitpunkt für gründliche Reinigung.
Pumpendeckel entriegeln (D) und die Pumpenteile gemäß Zeichnung (A) her-
ausnehmen.
Pumpe wie in Bild Egezeigt mit dem EHEIM Reinigungsbürsten-Set (Best.-
Nr. 4009570) kräftig säubern; Pumpenteile unter fließendem Wasser reinigen.
Anschließend in gleicher Reihenfolge wieder zusammensetzen.
Funktion
FPumpe komplett mit Grobfilter  Verschlussdeckel Adapter
Steigrohr Düsenkopf.
Die Pumpe saugt grundsätzlich über den integrierter Vorfilter an. Der Adapter
an der Druckseite eignet sich zum Anschluss des Steigrohres. Steigrohr in
den Adapter einstecken und Düsenkopf aufsetzen.
Zwischen Adapter und Steigrohr kann ein Speieranschluss (Best.-Nr.
3052400) eingesetzt werden, der die Regulierung der Spritzhöhe er-
laubt. Außerdem lässt sich eine Bypass-Schlauchleitung (Best.-Nr.
4003940 oder 4004940) zum Betreiben eines weiteren Wasserspeiers
anbringen.
GReinigung des Düsenkopfes: Siehe Zeichnung.
Springbrunnenpumpe 3148010 - 3148200
Ausführung: siehe Typenschild am Pumpengehäuse
Baugleich wie 1048019, jedoch mit 1,7 m PVC-Kabel. Nicht für Freiland ge-
eignet – nicht für Schwimmbecken und Gartenteiche.
Universal-Kreiselpumpe 1048219 - 1048499
– nicht für Freiland geeignet –
Ausführung: siehe Typenschild am Pumpengehäuse
Für die Freilandinstallation ist die Pumpe vorschriftsmäßig mit einem 10 m
Gummikabel ausgestattet.
Für den Betrieb der Hobbypumpe gibt es verschieden Einsatzmöglichkeiten:
Bei der Verwendung außerhalb des Wassers wird vorzugsweise über den
Saugstutzen mit einem Schlauch gearbeitet. Wird die Pumpe innerhalb des
Wassers verwendet, darf sie nur über den integrierten Vorfilter betrieben wer-
den. Der Saugstutzen wird dazu herausgedreht und die Ansaugöffnung mit
dem beiliegenden Verschlussdeckel abgedeckt.
An der Druckseite stehen wahlweise zwei Anschlussvarianten zur Verfügung:
Der Gewindestutzen zur Montage eines Druckschlauches oder ein Adapter für
das Steigrohr.
B/C Die Befestigungsplatte lässt sich zur universellen Pumpenmontage an
die gewünschte Seite versetzen.
Zubehör

DRIP LOOP
POWER SUPPLY CORD
c) Close supervision is necessary when any appliance is used by or near
children.
d) To avoid injury, do not contact moving parts or hot parts such as heaters,
reflectors, lamp bulbs, and the like.
e) Always unplug an appliance from an outlet when not in use, before putting
on or taking off parts, and before cleaning. Never yank cord to pull plug
from outlet. Grasp the plug and pull to disconnect.
f) Do not use an appliance for other than intended use. The use of at-
tachments not recommended or sold by the appliance manufacturer may
cause an unsafe condition.
IMPORTANT SAFETY INSTRUCTIONS
WARNING – To guard against injury, basic safety precautions should be
observed, including the following.
a) READ AND FOLLOW ALL SAFETY INSTRUCTIONS
b) DANGER – To avoid possible electric shock, special care should be taken
since water is employed in the use of aquarium equipment. For each of the
following situations, do not attempt repairs by yourself; return the ap-
pliance to an authorized service facility for service or discard the appliance.
1) If the appliance falls into the water, DON’T reach for it! First unplug
it and then retrieve it. If electrical components of the appliance get wet,
unplug the appliance immediately. (Non-immersible equipment only)
2) If the appliance shows any sign of abnormal water leakage, imme-
diately unplug it from the power source. (Immersible equipment only).
3) Carefully examine the appliance after installation. It should not be
plugged in if there is water on parts not intended to be wet.
4) Do not operate any appliance if it has a damaged cord or plug, or if it
is malfunctioning or has been dropped or damaged in any manner.
5) To avoid the possibility of the appliance plug or receptacle getting wet,
position aquarium stand and tank to one side of a wall-mounted recep-
tacle to prevent water from dripping onto the receptacle or plug.
A ”drip-loop”, shown in the figure, should be arranged by the user for
each cord connecting an aquarium appliance to a receptacle.
The ”drip-loop” is that part of the cord below the level of the receptacle,
or the connector if an extension cord is used, to prevent water traveling
along the cord and coming in contact with the receptacle.
If the plug or socket does get wet, DON’T unplug the cord. Disconnect
the fuse or circuit breaker that supplies power to the appliance. Then
unplug and examine for presence of water in the receptacle.
INSTRUCTIONS 1048 / 3148

GROUNDING INSTRUCTIONS
This appliance should be grounded to minimize the possibility of electric
shock. This appliance is equipped with an electric cord having an equipment
grounding conductor and a grounding-type plug. The plug must be plugged
into an outlet that is properly installed and grounded in accordance with all
appropriate codes and ordinances.

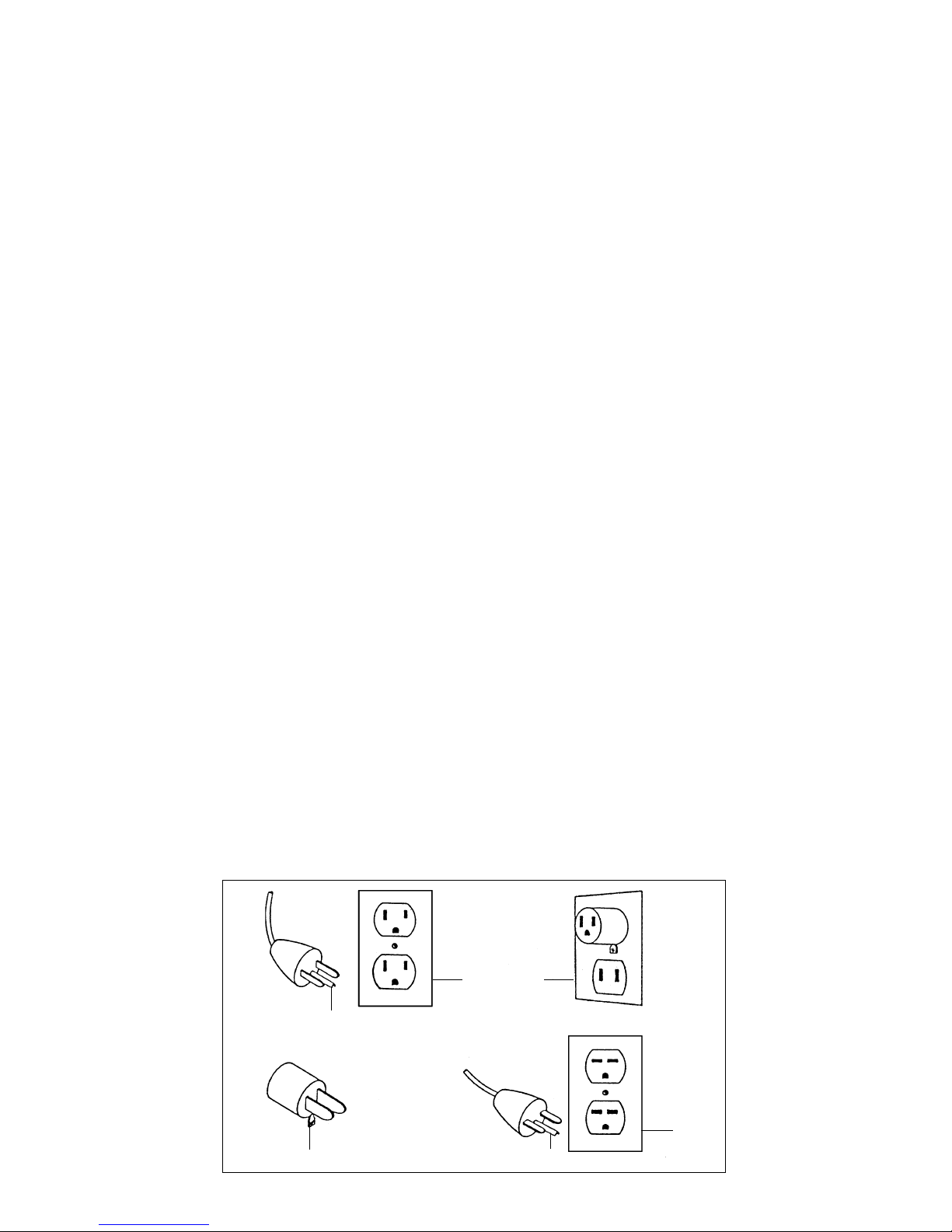

This appliance is for use on a nominal 120 V circuit, and has a grounding
plug that looks like the plug illustrated in Sketch A. A temporary adapter which
looks like the adapter illustrated in Sketches Band C, may be used to con-
nect this plug to a two pole receptacle as shown in Sketch Bif a properly
grounded outlet ist not available. The temporary adapter should be used only
until a properly grounded outlet can be installed by a qualified electrician. The
green colored rigid ear (lug, etc.) extending from the adapter must be fastened
to a permanent ground such as a properly grounded outlet box.
COVER OF
GROUNDED
OUTLET BOX
GROUNDING PIN
GROUNDING PINGROUNDING MEANS
ADAPTER
(A)
(C)
(B)
(D)
WARNING! Risk of electric shock.
This pump is supplied with a grounding conductor and grounding-type attach-
ment plug. To reduce the risk of electric shock, be certain that it is connected
only to a properly grounded, grounding-type receptacle, in a circuit protected
by a ground fault circuit interrupter.
g) Do not install or store the appliances where it will be exposed to the
weather or to temperatures below freezing.
h) Make sure an appliance mounted on a tank is securely installed before
operating it.
i) Read and observe all the important notices on the appliance.
j) If an extension cord is necessary, a cord with a proper rating should be
used. A cord rated for less amperes or watts than the appliance rating may
overheat. Care should be taken to arrange the cord so that it will not be
tripped over or pulled.
k) This appliance has a polarized plug (one blade is wider than the other).
As a safety feature, this plug will fit in a polarized outlet only one way. If
the plug does not fit fully in the outlet, reverse the plug. If it still does not
fit, contact a qualified electrician. Never use with an extension cord unless
plug can be fully inserted. Do not attempt to defeat this safety feature.
Exception: This instruction may be omitted for an appliance that is not
provided with a polarized attachment plug.
l) ”SAVE THESE INSTRUCTIONS”.

Safety instructions
All electrical equipment in the water must be disconnected from the mains
during care and maintenance work.
The connecting line of this device can not be replaced. When the line is da-
maged, the device must no longer be used. Never carry the pump by the cable;
do not bend the cable.
The pumps may only be used in garden ponds and their area of protection if
installed according to prevailing regulations. As a means of protection against
overly high shock hazard voltage, the installation must show a leakage current
safety guard with a rated residual current of no more than 30 mA. Please con-
sult your electrician.
This equipment is not intended for use by persons (including children) with li-
mited physical, sensory or mental abilities or for persons with no experience
or knowledge unless they are supervised by a person responsible for safety or
unless they have received from such a person instructions on how to use the
equipment.
Children should be supervised to ensure that they do not play with the equip-
ment.
Notice: These divices produce magnetic fields which might cause
electronic and mechanical disturbances or damages. This also re-
fers to pacemakers.
Please consult the manuals of medical equipment for the required safety mar-
gins.
Attention: Maintenance work presents the risk of crushing the fingers due to
high magnetic forces.
Do not dispose of this product as normal household waste. Take it to your local
refuse collection site.
The product is qualified in accordance with the respective national regulations
and guidelines and meets EC standards.
English
Thank you
for puchasing your new EHEIM pump that provides optimum performance
with maximum safety and reliability.
geprüfte
Sicherheit
20 cm
Universal Pump 1048019 - 1048209
– suitable for outdoor use –
Model: see type plate on pump housing
Function
AMotor body  fixing plate threaded adaptor, pressure side
impeller-set pump cover with O-ring coarse filter suc-
tion grille threaded adaptor, suction side cap.
The pump can be used both in and out of the water. It is not self-priming and
to operate, must therefore be positioned on the outside of the tank – below
the water level.
Putting into operation
To make it operate, suck briefly at the end of the pressure hose, until water
flows to the pump. Do not insert power supply plug until you have done this.

Servicing and maintenance
D/E Remove power supply plug. Remove suction grille (squeeze sides
lightly) and rinse coarse filter under running water.
If water is badly contaminated, clean filter more frequently. If pump is badly
contaminated on suction or pressure side, this will simply lead to noise – time
for a thorough cleaning.
Release pump cover (D) and remove pump parts as per drawing (A).
Clean pump vigorously with set of EHEIM cleaning brushes (order no.
4009570) as shown in fig. E: Clean pump parts under running water and
reassemble in same sequence.
Function
FPump complete with coarse filter cap adaptor piece ris-
ing pipe nozzle head.
The water intake of the pump occurs through the incorporated prefilter. Slip
regulating clip over hole of pipe.
Place the riser pipe into the adaptor and attach the nozzle head.
Fountain pumps 3148010 - 3148200
Model: see type plate on pump housing
Similar to 1048019, but with 1.7 m PVC-cable. Not suitable for outdoor use,
neither in swimming pools nor garden ponds.
Universal centrifugal pumps 1048219 - 1048499
– not suitable for outdoor use –
Model: see type plate on pump housing
A brief noise when the pump starts up is normal.
There are several alternatives for using the hobby pump; when used out of the
water it is preferable to work through the suction nozzle with a hose. If the
pump is used in the water, it may be operated only through the incorporated
prefilter. For this purpose remove the suction nozzle and cover the suction
aperture with the attached cap.
There are two optional connection variations on the pressure side: the thread-
ed adaptor for assembly of a pressure hose or an adaptor for the ascending
pipe.
B/C The fixing plate can be transposed for universal pump assembly.
Accessory
It is possible to connect a bypass valve (order no. 3052400) between
the adaptor and nozzle head, which allows the regulation of fountain
heigt.
It is possible to connect a hose (order no. 4003940 or 4004940) for
waterfall or ornament etc.
GCleaning the nozzle head: see drawing.

Consignes de sécurité
Pour tous traveaux de nettoyage et d’entretien, debrancher les appareils élec-
triques immergés ou en contact avec l’eau.
La ligne de raccordement de l’appareil ne peut être remplacée. En cas de dé-
térioration de la ligne, cesser d’utiliser l’appareil. Ne jamais porter la pompe
par son câble; ne pas plier le câble.
L’utilisation de ces pompes dans des étangs de jardin et leurs zones de pro-
tection est autorisée uniquement lorsque l’installation correspond aux régle-
mentations en vigueur. Pour effectuer une protection contre la tension dange-
reuse de contact, l’installation ne doit pas présenter un dispositif de protec-
tion contre les courante de court-circuit avec un courant résiduel de réfé-
rence de plus de 30 mA. Demandez conseil à votre électricien.
Cet appareil n’est pas destiné à être utilisé par des personnes (enfants y
compris) aux capacités physiques, sensorielles ou intellectuelles limitées ou
dépourvues d’expérience ou de connaissance, à moins qu’elles ne se trouvent
sous la surveillance d’une personne responsable de la sécurité ou obéissent
à ses recommendations sur la manière d’utiliser l’appareil.
Veillez surveiller les enfants afin de pouvoir être certain qu’ils ne jouent pas
avec l’appareil.
Remarque: avec ces appareils, des champs magnétiques peuvent
provoquer des troubles ou des détériorations électroniques et mé-
caniques. Ceci est également valable pour les stimulateurs car-
diaques. Les distances nécessaires de sécurité doivent être relevées dans les
manuels de ces appareils médicaux.
Attention: en cas de traveaux de maintenance, risque de coincement en rai-
son de forces magnétiques élevées.
Ne pas jeter le présent produit à la poubelle. Ramenez-le à votre lieu de dé-
charge locale.
Le produit est autorisé à l’emploi conformément aux réglementations et direc-
tives nationales respectivement en vigueur. Il respecte les normes adoptées
par l’Union européenne.
Merci
d’avoir acheté la nouvelle pompe EHEIM, la garantie d’une efficacité optimale
en toute sécurité et d’une fiabilité parfaite.
Français
geprüfte
Sicherheit
20 cm
Pompe universelle 1048019 - 1048209
– Adaptées à l’extérieur –
Version: voir indication de type sur le corps de la pompe
Fonction
ACorps du moteur  Plaque de fixation Embout fileté, côté
pression Ensemble turbine Couvercle de pompe Préfiltre
Grille d’aspiration Embout fileté, côté aspiration Couvercle
de fermeture.
La pompe peut être installée hors de l’eau ou dans l’eau. Elle n’est pas auto-
aspirante et lors du fonctionnement extérieur il faut la placer sous le niveau
de l’eau.
Mise en service

Pour la mise en route aspirer brièvement à l’extrémité du tuyau de pression
jusqu’à ce que l’eau coule vers la pompe. Brancher seulement maintenant le
courant électrique. Un bref bruit de démarrage de la pompe est normal. Pour
l’installation à l’extérieur.
Pour l’emploi de la Hobbypompe il existe différentes possibilités d’installa-
tions: pour le fonctionnement hors de l’eau on procède de préférence à l’aide
de l’embout d’aspiration et du tuyau. Si la pompe doit fonctionner à l’état
immergé, le passage par le préfiltre intégré est obligatoire. On dévisse dans
ce cas l’embout d’aspiration et on obstrue l’ouverture à l’aide du couvercle
joint à l’appareil.
Du côte pression on dispose au choix de deux possibilités de raccordement:
des embouts filetés pour le montage d’un tuyau de pression ou d’un adapta-
teur pour le raccordement d’un tube gicleur.
B/C La plaque de fixation peut être déplacée pour un montage universel de
la pompe.
Nettoyage et entretien
D/E Retirer la prise de courant électrique. Enlever la grille d’aspiration
(presser légèrement sur les côtés) et rincer le filtre sous l’eau courante.
Dans le cas d’une eau très chargée rincer le filtre plus fréquemment. Si la
pompe est trés encrassée du côté aspiration ou pression cela amène un bruit
fort qui signale qu’il est temps de procéder au nettoyage approfondi.
Débloquer le couvercle (D) et retirer les éléments de la pompe conformé-
ment du dessin (A). Bien nettoyer la pompe à l’aide du set de brosses EHEIM
(Réf. 4009570), comme indiqué sur la figure E. Nettoyer les éléments de la
pompe sous l’eau courante et ensuite les remonter dans l’ordre indiqué.
Fonction
FPompe complète avec préfiltre  Couvercle Adaptateur Tube
élévateur Gicleur.
La pompe aspire par principé à travers le préfiltre intégré. Glisser le clip de
régulation par-dessus le trou du tube élévateur. Fixer le tube élévateur dans
l’adaptateur et placer le gicleur.
Pompe de fontaine 3148010 - 3148200
Version: voir indication de type sur le corps de la pompe
Construction identique à 1048019. Son câble PVC de 1,7 de long ne permet
pas l’emploi pour bassins de plein air.
Pompe rotative-universelle 1048219 - 1048499
– Non adaptées pour l’extérieur –
Version: voir indication de type sur le corps de la pompe
Accessoire
Entre l’adaptateur et le gicleur on peut placer un bypass (Réf. 3052400)
qui permet de régler la hauteur du jet d’eau. En outre, on peut em-
ployer un tuyau (Réf. 4003940 ou 4004940) qui permet d’alimenter
par ex. des cascades, des fontaines etc.
GNettoyage du gicleur: voir dessin.

Veiligheidsvoorschriften
Bij onderhoudswerkzaamheden alle stekkers van de zich in het water bevin-
dende apparaten uit het stopcontact halen.
De aansluitkabel van dit apparaat kan niet vervangen worden. Bij beschadi-
ging van de kabel mag het apparaat niet meer gebruikt worden. Pomp nooit
aan de kabel dragen; kabel niet knikken.
Het gebruik bij tuinvijvers of in de buurt daarvan is alleen toegestaan als de
installatie aan de voorschriften voldoet.
Ter bescherming tegen te hoge aanrakingsspanning mag de pomp alleen aan-
gesloten worden op een geaarde contactdoos, die is aangesloten achter een
aardlekschakelaar met een nominale aanspreekstroom van ten hoogste 30
mA. Raadpleeg Uw elektroninstallateur.
Dit toestel is niet voorzien voor gebruik door personen (kinderen inbegrepen)
met beperkt fysiek, sensorisch of geestelijk vermogen of met gebrekkige er-
varing of kennis behalve indien een voor de veiligheid bevoegde persoon op
hen toezicht houdt of hen instructies heeft gegeven met betrekking tot de
bediening van het toestel.
Op kinderen moet toezicht worden gehouden om te garanderen dat ze niet met
het toestel spelen.
Waarschuwing: Bij deze apparaten kunnen magnetische velden
elektronische en mechanische storingen of beschadigingen ver-
oorzaken. Dit geldt ook voor pacemakers. De vereiste veiligheids-
afstand zijn in de handboeken van deze medische apparaten te vinden.
Let op: Door de grote kracht van de magneten kunnen bij het onderhoud kneu-
zingen veroorzaakt worden.
Dit product niet in het normale huisvuil gooien. Breng het naar uw lokaal
afvalverwerkingspunt.
Dit product is volgens de verschillende nationale voorschriften en richtlijnen
erkend en komt overeen met de EU-normen.
Hartelijk dank
Voor het kopen van Uw nieuwe EHEIM-pomp, die optimale capaciteit com-
bineert met veiligheid en betrouwbaarheid.
Nederlands
geprüfte
Sicherheit
20 cm
Universeel-pomp 1048019 - 1048209
– voor buitengebruik geschikt –
uitvoering: zie typeplaatje op het pomphuis
Functie
AMotordeel  bevestigingsplaat slangpilaar, drukzijde  pomp-
rad-set pompdeksel groffilter aanzuigzeef slangpilaar,
zuigzijde afsluitdeksel.
De pomp kan zowel in als buiten het water gebruikt worden. Zij is niet zelf-
aanzuigend en men moet haar derhalve bij toepassing buiten het water onder
het niveau van de waterspiegel plaatsen.
Ingebruikname
Bij ingebruikname aan drukslangeinde kort aanzuigen tot water in de pomp
komt. Eerst dan stekker in stopcontact. Een kort aanloopgeruis is normaal.

Voor buitengebruik is de pomp volgens de voorschriften met een 10 m kabel
uitgerust.
Men kan de hobbypomp op verschillende manieren gebruiken: Bij gebruik
buiten het water wordt bij voorkeur via de aanzuigpilaar met een slang
gewerkt. Wordt de pomp in het water gebruikt dan mag ze slechts met de
geïntegreerde voorfilter uitgerust zijn. In dat geval de zuigpilaar verwijderen
en de aanzuigopening van de afsluitdeksel voorzien.
Aan de drukzijde staan naar keuze 2 aansluit-varianten ter beschikking: De
slangpilaar voor montage van een drukslang of een adapter voor de stijgbuis.
B/C De bevestigingsplaat kan men t.b.v. een universele pompmontage ver-
zetten. Pomp nooit aan de kabel optillen, kabel niet knikken.
Reiniging en onderhoud
D/E Stekker uit stopcontact. Aanzuigzeef afnemen (aan de kant licht indruk-
ken) en groffilter onder stromend water uitspoelen.
Bij sterk vervuild water groffilter vaker reinigen. Indien zuig- of drukzijde pomp
sterk vervuild is leidt dat tot flink geruis: Tijd voor grondig schoonmaken.
Pompdeksel ontgrendelen (D) en pompdelen overeenkomstig tekening (A)
uitnemen.
Pomp, zoals afgebeeld onder E, met EHEIM-borstelset (bestelnr. 4009570)
goed schoonmaken; pompdelen onder stromend water reinigen en daarna in
dezelfde volgorde terugplaatsen.
Functie
FPomp compleet met groffilter  afsluitdeksel adapter stijg-
buis sproeierkop.
De pomp zuigt normaliter via de geïntegreerde voorfilter aan. Het reguleer-
ventiel wordt over het gat van de stijgbuis geschoven.
Stijgbuis in adapter steken en sproeierkop opzetten.
Fonteinpomp 3148010 - 3148200
uitvoering: zie typeplaatje op het pomphuis
Constructie als 1048019, evenwel met 1,7 m PVC-kabel. Niet voor buiten-
gebruik, niet voor zwembaden en tuinvijvers.
Universele centrifugaal-pomp 1048219 - 1048499
– niet voor buitengebruik geschikt –
uitvoering: zie typeplaatje op het pomphuis
Toebehoren
Tussen adapter en stijgbuis kan een bypass-ventiel (bestelnr. 3052400)
geplaatst worden, die regulering van de spuithoogte mogelijk maakt.
Bovendien kan een bypass-slangleiding (bestelnr. 4003940 of 4004940)
voor het in werking stellen van een verdere spuitfiguur aangebracht
worden.
GReiniging van de sproeierkop: Zie tekening.

Säkerhetsanvisningar
Skilj strömförsörjningen från nätet till elutrustningen som ligger i vattnet in-
nan du utför underhåll eller skötsel.
Nätkabeln till denna pump kan inte bytas ut. Om kabeln har skadats får du inte
längre använda pumpen. Bär aldrig pumpen i kabeln. Vik inte kabeln.
Pumpen får endast användas i trädgårdsdammar samt inom det angränsande
skyddsområdet om installationen uppfyller kraven i gällande föreskrifter.
För att användaren ska skyddas mot alltför höga beröringsspänningar måste
pumpen ha anslutits till ett uttag som är kopplat till en jordfelsbrytare med en
nominell läckström på max. 30 mA. Kontakta en behörig elektriker.
Denna apparat är inte avsedd att användas av personer (inklusive barn) med
begränsad fysisk, sensorisk eller mental förmåga eller som saknar erfarenhet
och/eller kunskaper, om inte vederbörande står under uppsikt av en person
som ansvarar för säkerheten eller erhåller anvisningar från denna person om
hur apparaten ska användas.
Barn ska övervakas för att säkerställa att de inte leker med apparaten.
Obs! Vid dessa pumpar kan magnetfält framkalla elektroniska el-
ler mekaniska störningar eller skador.
Detta gäller även för pacemakers. Erforderliga säkerhetsavstånd anges i hand-
böckerna till de mediciniska utrustningarna.
Varning! Risk för klämskador vid underhåll pga. höga magnetiska krafter.
Denna produkt ska inte kastas bort i de normala hushållssoporna. Lämna in
den till det lokala återvinningsstället.
Produkten har godkänts enligt gällande nationella föreskrifter och direktiv och
uppfyller tillämpbara EU-direktiv.
Tack
för att du har bestämt dig för en EHEIM pump som kan garantera optimal
prestanda i kombination med bästa säkerhet och tillförlitlighet.
Svenska
20 cm
geprüfte
Sicherheit
Universalpumpar 1048019 - 1048209
– Lämplig för utomhusbruk –
Version: se typskylten på pumphuset
Funktion
AMotordel  Fästplatta Anslutningsstuds – utlopp Pump-
hjuls-set Pumphuslock Grovfilter Gallerkåpa – insug An-
slutningsstuds – inlopp Täckplatta – insug.
Pumpen kan användas såväl under som ovan vatten. Den är inte självsugan-
de och måste därför vid drift ovan vatten placeras under vattenytans nivå.
Driftstart
För igångssättning suger man lite vid tryckslangens slut tils vatten rinner in
i pumpen. Sätt först nu i kontakten. Ett kort igångsättningsoljud är normalt.
Användningsområdena för Hobbypumpen är många. Vid användning ovan vat-
ten är det lämpligt att ha en slang över anslutningsnippeln. Används pumpen
under vatten, får den bara drivas över det integrerade förfiltret. Anslutnings-
nippeln skruvas då av och insugsöppningen försluts med tillslutningslocket.

På trycksidan har man två anslutningsalternativ att välja på; anslutningsnip-
peln för att koppla på en tryckslang eller en mellandel för stigarröret.
B/C Fästplattan lämpar sig för alla pumpmontage.
Underhåll och rengöring
D/E Dra ut kontakten. Ta av insugsgallret (tryck ihop det och vrid lätt) och
skölj grovfiltret under rinnande vatten.
Vid stark vattenförorening bör grovfiltret rengöras oftare. Om pumpen vid
sug- eller trycksidan är starkt igensatt, leder detta till en högre ljudnivå vid
drift. Då är det tid för grundlig rengöring.
Frigör pumplocket (D) och ta ut pumpdelarna enligt skiss (A).
Rengör pumpen såsom bild Evisar med EHEIMs set av rengöringsborstar (nr.
4009570). Rengör pumpdelarna under rinnande vatten och sätt efter hand
ihop dem igen.
Funktion
FPump komplett med grovfilter  Tillslutningslock Mellandel
Stigarrör Strilhuvud.
Pumpen suger huvudsakligen in över det integrerade förfiltret. Reglerclipset
skjuts över stigarrörets hål.
Montera stigarröret i adaptern och fäst strilhuvudet på toppen.
Springbrunnspumpar 3148010 - 3148200
Version: se typskylten på pumphuset
Samma konstruktion som 1048019. Med 1,7 m PVC-kabel. Ej lämplig för
utomhusbruk.
Universal Cirkulationspump 1048219 - 1048499
– Ej lämplig för utomhusbruk –
Version: se typskylten på pumphuset
Tillbehör
Man kan också montera ett sidouttag (nr. 3052400) mellan adaptern
och strilhuvudet och på så sätt reglera fontänhöjden.
Detta möjliggör också att ansluta en slang (nr. 4003940 och 4004940)
och på så sätt koppla in ett vattenfall eller någon dekorationsfigur.
GRengöring av strilhuvudet: se skiss.

Sikkerhetsinstrukser
Ved vedlikeholdsarbeider og pleie må alle de elektroapparatene som befinner
seg i vannet skilles fra nettet.
Forbindelsesledningen til dette apparatet kan ikke erstattes. Dersom lednin-
gen blir skadet, må apparatet ikke brukes lengre. Bruk aldri kabelen til å bære
pumpen med; kabelen skal heller ikke bøyes.
Bruk av pumpen i hagedammer og i området rundt disse er kun tillatt under
forutsetning av at installasjonen er i samsvar med gjeldende forskrifter.
Til beskyttelse mot for høy berøringsspenning må installasjonen være utstyrt
med en verneinnretning mot feilstrøm med en målt reststrøm på ikke mer enn
30 mA. Vennligst spør din elektrofagmann.
Dette apparatet er ikke egnet for bruk av personer (inklusive barn) med ned-
satte fysiske, sensoriske eller mentale evner eller med manglende erfaring
og/eller manglende kunnskaper, med mindre disse personene er under opp-
sikt av en annen person som er ansvarlig for deres sikkerhet eller har fått an-
visninger fra en slik person om hvordan apparatet skal brukes.
Barn skal holdes under oppsikt for å unngå at de leker med apparatet.
Merk: Ved disse apparatene kan magnetfelt forårsake elektronis-
ke og mekaniske forstyrrelser eller skader. Dette gjelder også for
pacemakers.
De nødvendige sikkerhetsavstandene står oppført i håndbøkene som tilhører
disse medisinske apparatene.
OBS! Ved vedlikeholdsarbeider er det fare for å skade seg pga. sterke magnet-
krefter.
Produktet må ikke kastes som vanlig husholdningsavfall. Det skal leveres til
ditt lokale deponi.
Produktet er prøvet ifølge de respektive nasjonale forskrifter og er i samsvar
med EU-normene.
Mange takk
for innkjøpet av din nye EHEIM pumpe, som tilbyr optimal effekt og samtidig
høyeste sikkerhet og pålitelighet.
Norsk
geprüfte
Sicherheit
20 cm
Universalpumper 1048019 - 1048209
– Egnet for utendørs bruk –
Utførelse: Se typeskiltet på pumpehuset
Funksjon
AMotorhus  Festeplate Gjengestuss, utløp Pumpehjul,
komplett Pumpedeksel Grovfilter Sugerist Gjenge-
stuss, innsugning Endelokk.
Pumpen kan brukes både nedsenket i vann og frittstående. Den er ikke selv-
sugende /stratende, og bør derfor plasseres under vannstanden der den skal
brukes.
Igangsettelse
Ved oppstart av pumpen, sug i slangeenden på trykksiden inntil det kommer
vann i pumpen. Først da skal strømmen tilkobles. Litt støy ved opstart er nor-
malt.

Stell og vedlikehold
D/E Ta ut kontakten. Løsne og ta av forfiltergitteret (trykk forsiktig på side-
ne) og skyll grovfilteret grundig i kaldt vann.
Hvis vannet der pumpen er i bruk er meget skittent, bør grovfilteret rengjøres
ofte. Hvis rørene på trykk eller sugeside er tilsmusset, fører dette gjernetil
støy. En grund rengjøring er da nødvendig.
Åpne pumpehuset ved å vri holder-ringen. (D) Ta ut pumpedelene som bilde
(A) viser.
Rens pumpedelene i rennende vann, og alle rørstykker men en egnet rense-
børste (E) (Best. nr. 4009570). Sett deretter pumpen sammen igjen nøyaktig
som tegningen viser.
Funksjon
FPumpe komplett med grovfilter  Lukkedeksel Adapterstykke
Stigerør Dysehode.
Pumpen suger vann gjennom det integrerte forfilteret. Reguleringsklipsen
trykkes over hullet i stigerøret.
Monter stigerøret på medfølgende rørkobling som igjen kobles på pumpens
dysehode.
Fontenepumpene 3148010 - 3148200
Utførelse: Se typeskiltet på pumpehuset
Likedan oppbygd som 1048019, med kabel på 1,7 m. Egner seg ikke for uten-
dørs bruk.
Universal-sirkulasjonspumpe 1048219 - 1048499
– Ikke egnet for utendørs bruk –
Utførelse: Se typeskiltet på pumpehuset
For utendørsbruk er pumpen forskriftsmessig utstyrt med en 10 m kabel.
Det finnes flere bruksområder for denne Universal-hobbypumpe: Når pum-
pen brukes utenfor vann, kobles en slange til tilslutningsrøret på sugesiden.
Ved bruk nedsenket i vann brukes det integrerte forfilter. Tilslutningsrøret på
sugesiden skrues da ut, og åpningen lukkes med det medfølgende deksel.
På trykksiden finnes to tilslutningsalternativer. Det ene er et tilslutningsrør for
slange. I tillegg finnes en adapter til stigerøret.
B/C Festeplaten kan flyttes og tilpasses flere montasjebehov. Pumpen må
aldri løftes etter kabelen, og kabelen må ikke bøyes.
Tilbehør
Avlastingsventil (best.-nr. 3052400) kan monteres mellem rørkob-
lingsstykket og dysehodet for regulering av vannstrålehøyden. Slange
(best.-nr. 4003940 eller 4004940) kan benyttes ved bygging av vann-
fall etc.
GRensing av dysehodet, se tegning.

Turvallisuusmääräykset
Paljon kiitoksia
siitä että ostitte uuden EHEIM pumpun, joka tarjoaa teille parhaan mahdollisen
työsuorituksen ja joka on erittäin turvallinen ja luotettava.
Suomi
geprüfte
Sicherheit
Huolto- ja hoitotoimien aikana on kaikki vedessä olevat sähkölaitteet irroitet-
tava sähköverkosta.
Tämän laitteen verkkoliitäntäjohtoa ei voi vaihtaa uuteen. Jos johto vahingoit-
tuu, ei laitetta saa enää käyttää. Älä koskaan kanna moottoria johdosta; älä-
taita johtoa.
Pumpun käyttö puutarhaaltaissa ja niiden suojaalueella on sallittua vain, jos
asennus on suoritettu voimassa olevien säädöksien mukaisesti.
Suojana liian korkeaa kosketusjännitettä vastaan asennuksessa on oltava vir-
hevirta-suojalaite, jossa on korkeintaan 30 mA:n mittausjäännösvirta. Kysy-
kää sykää sähköasiantuntijaltanne.
Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden (mukaanlukien lapset)
käyttöön, joiden fyysiset, sensoriset tai henkiset kyvyt ovat puutteelliset joh-
tuen kokemuksen ja/tai tiedon puutteesta, ellei turvallisuudesta vastuussa
oleva henkilö valvo käyttöä tai ole antanut ohjeita miten laitetta käytetään
asianmukaisesti.
Valvo lasten käyttäytymistä ja varmista, että he eivät leiki laitteella.
Viite: Magneettikentät voivat aiheuttaa näissä laitteissa elektroni-
sia tai mekaanisia häiriöitä tai vauriotia. Tämä koskee myös sy-
dämen tahdistinta.
Tarpeelliset turvallisuusetäisyydet voidaan löytää näiden lääke tieteellisten
laitteiden käsikirjoista.
Huomio: huoltotöissä ruhjontavaara suurten magneettivoimien johdosta.
Tätä pumppua ei saa hävittää tavallisten kotitalousjätteiden joukossa. Toimita
käytöstä poistettu laite asianmukaiseen jätteenkeruupisteeseen.
Tuote on hyväksytty kunkin maan kansallisten määräysten ja ohjesääntöjen
mukaan ja se vastaa EU-standardien määräyksiä.
20 cm
Yleispumput 1048019 - 1048209
– sopivia avomaakäyttöön –
Valmistustapa: katso nimilaattaa pumpun suojuksessa
Toiminta
AMoottorirunko  Kiinnityslevy Kierreistukka, paineenpuoleinen
Pumppupyöräsarja Pumpun kansi O-renkaineen Karkeasuo-
datin Imuristikko Kierreistukka, imupuoleinen Sulkukansi.
Pumppua voidaan käyttää sekä veden alla että ilmatilassa. Pumppu ei ole it-
seimevä, joten se täytyy ilmatilassa käytettäessä asentaa veden pintatason
alapuolelle.
Käyttöönotto
Pumppua käyttöön otettaessa imetään poistoletkun päästä vettä siten että se
virtaa pumpuun. Vasta tämän jälkeen kytketään pumppu verkkovirtaan. On
normaalia, että pumppu tällöin lyhtaikaisesti pitää kovempaa ääntä.

Hobby-pumppua voidaan käyttää monella eri tavalla: veden ulkopuolella
pumppua käytettäessä yhdistetään letku pumpuun suuttimella. Kun pumppua
käytetään vedessä, on aina käytettävä pumpuun päähän asennettavaa esi-
suodatinta. Tätä tarkoitusta varten poistetaan suutin ja aukko peitetään sul-
jinosalla.
Poistopuolen ulostuloaukko voidaan yhdistää kahdenlaisilla yhdyskappaleilla:
letkuun liitettävälla kierreliittimellä tai eri suuttimiin sovitettavalla kierreliiti-
mellä tai eri suuttimiin sovitettavalla kierreliitimellä.
B/C Kiinnityslista voidaan asentaa pumpuun eri puolille.
Hoito ja huolto
D/E Vetäkää johto sähköverkosta. Irroittakaa imusiivilä puristaen kevyesti
sivuista ja puhdistakaa esisuodatin juoksevan veden alla.
Jos vesi on kovin likaista on esisuodatin puhdistettava usein. Jos pumppu on
imu- tai poistopuolella hyvin likainen, ääni voimistuu, ja silloin on aika suo-
rittaa perusteellinen puhdistus.
Kiertäkää lukkorengas irti (D) ja irroittakaa pumpun osat (A).
Pumppu harjataan puhtaaksi harjoilla (til.nro 4009570) kuten kuvassa E. Osat
puhdistetaan juoksevan veden alla ja asetetaan jälleen paikoilleen kuvan
osoittamassa järjestyksessä.
Toiminta
FTäydellinen pumppu esisuodattimen kanssa  Suljiinosa Sovi-
tettava kierreliitin Nousuputki Suihkusuutin.
Pumppu imee pääsasiallisesti esisuodattimen kautta. Suihkukorkeuden sää-
din työnnetään nousuputkessa olevan aukon päälle.
Laittakaa nousuputki kierreliittimeen ja kiinnitäkää suihkusuutin.
Suihkulähdepumppu 3148010 - 3148200
Valmistustapa: katso nimilaattaa pumpun suojuksessa
Samanlainen kuin 1048019, varustettu 1,7 m kaapelilla (PVC), oi sovellu ul-
koilmakäyttöön.
Universal keskipakopumppu 1048219 - 1048499
– ei sovi avomaakäyttöön –
Valmistustapa: katso nimilaattaa pumpun suojuksessa
Lisätarvikkeet
Ohitusventtiili (til.nro 3052400) voidaan asentaa kierreliittimen ja nou-
suputken väliin, joka mahdollistaa suihkukorkeuden säädön.
Pumppuun on myös mahdollita asentaa letku (til.nro 4003940 tai
4004940) veden ohivirtausta varten.

Sikkerhedsanvisninger
Ved eftersyn og vedligeholdelsesarbejde skal alle elektriske apparater, der
befinder sig under vand, afbrydes fra nettet.
Tilslutningsledningen på dette apparat kan ikke udskiftes. Hvis ledningen bli-
ver beskadiget, må apparatet ikke anvendes længere. Bær aldrig pumpen i
ledningen, og undgå at lave knæk på ledningen.
Anvendelse i havebassiner og i deres umiddelbare nærhed er kun tilladt, hvis in-
stallationen opfylder de gældende forskrifter.
Som beskyttelse mod for høj berøringsspænding skal installationen være for-
synet med en fejlstrømsanordning med en målt reststrømstyrke på ikke over
30 mA. Spørg en elektriker til råds.
Apparatet er ikke beregnet til at blive anvendt af personer (herunder også
børn) med indskrænkede fysiske, sensoriske eller åndelige evner eller som
ikke råder over den tilsvarende erfaring og/eller viden, hvis ikke der føres til-
syn af en person, som er ansvarlig for sikkerheden og som giver de tilsvaren-
de instruktioner om, hvordan apparatet skal benyttes.
Der skal føres tilsyn med børn for at sikre, at de ikke leger med apparatet.
Bemærk! Disse pumper frembringer magnetfilter, der kan forår-
sage elektroniske og mekaniske fejl eller skader. Dette gælder
også for pacemakere.
De nødvendige sikkerhedsafstande fremgår af dokumentationen til disse
medicinske apparater.
Advarsel: Ved vedligeholdelsesarbejde er der fare for klemning på grund af de
magnetiske kræfter.
Dette produkt må ikke bortskaffes sammen med det normale husholdnings-
affald. Aflevér produktet hos det lokale genbrugscenter.
Produktet er godkendt efter gældende nationale forskrifter og direktiver og op-
fylder EU-normene.
Tak,
fordi du har valgt at købe en EHEIM-pumpe, der vil arbejde optimalt med den
største sikkerhed og pålidelighed.
Dansk
geprüfte
Sicherheit
20 cm
Universalpumper 1048019 - 1048209
– Egnet til udendørs brug –
Udførelse: Se typeskiltet på pumpehuset
Funktion
AMotorhus  Monteringsplade Gevindstuds – trykside Pum-
pehjul-sæt Pumpelåg Grovfilter Indsugningsgitter Ge-
vindstuds – sugeside Lukkedæksel.
Pumpen kan anvendes både under vand og pa friland. Den er ikke selvansu-
gende og skal derfor placeres under vandspejlets niveau, når den skal funge-
re på friland.
Ibrugtagning
For at fä pumpen i gang suges der i slangen i tryksiden, til vandet løber ind i
pumpen. Først nu sluttes strømmen til.
