EINHELL 45.139.34 User manual

TE-CD 18/40 Li
Art.-Nr.: 45.139.34 I.-Nr.: 21010
13
DOriginalbetriebsanleitung
Akku-Bohrschrauber
GB Original operating instructions
Cordless drill/screwdriver
FInstructions d’origine
Perceuse sans fil
IIstruzioni per l’uso originali
Trapano avvitatore a batteria
DK/ Original betjeningsvejledning
NAkku-bore-/skruemaskine
SOriginal-bruksanvisning
Batteridriven
borrmaskin/skruvdragare
CZ Originální návod k obsluze
Akumulátorový vrtací šroubovák
SK Originálny návod na obsluhu
Akumulátorový vŕtací skrutkovač
NL Originele handleiding
Accuboorschroefmachine
E Manual de instrucciones original
Taladro atornillador con batería
FIN Alkuperäiskäyttöohje
Akkuporakone-ruuvinväännin
SLO Originalna navodila za uporabo
Akumulatorski vrtalni izvijač
HEredeti használati utasítás
Akkus-fúrócsavarozó
RO Instrucţiuni de utilizare originale
Maşinăde găurit şi înşurubat cu
acumulator
GR Πρωτότυπες Οδηγίες χρήσης
Δράπανο μπαταρίας
PManual de instruções original
Berbequim-aparafusador sem fio
HR/ Originalne upute za uporabu
BIH Akumulatorska bušilica-izvijač
RS Originalna uputstva za upotrebu
Akumulatorska bušilica-izvijač
PL Instrukcjąoryginalną
Wiertarko-
wkrętarkaakumulatorowa
TR Orijinal Kullanma Talimatı
Akülü vidalama
EE Originaalkasutusjuhend
Akukruvits
RUS Оригинальное руководство по
эксплуатации
Аккумуляторная ударная дрель-
шуруповерт
Anl_TE_CD_18_40_Li_+69_SPK13.indb 1Anl_TE_CD_18_40_Li_+69_SPK13.indb 1 23.08.2022 08:21:3623.08.2022 08:21:36

- 2 -
1
2
6
3
5
8
5
1.
2.
6
5
3
1 7
8
210
9
4
Anl_TE_CD_18_40_Li_+69_SPK13.indb 2Anl_TE_CD_18_40_Li_+69_SPK13.indb 2 23.08.2022 08:22:4323.08.2022 08:22:43

- 3 -
4 5
1
7
a
6
2
10
a
9
7
2
1
4
3
82
134
5678
Anl_TE_CD_18_40_Li_+69_SPK13.indb 3Anl_TE_CD_18_40_Li_+69_SPK13.indb 3 23.08.2022 08:22:4523.08.2022 08:22:45

- 4 -
Anl_TE_CD_18_40_Li_+69_SPK13.indb 4Anl_TE_CD_18_40_Li_+69_SPK13.indb 4 23.08.2022 08:22:4923.08.2022 08:22:49

D
- 5 -
Gefahr!
Beim Benutzen von Geräten müssen einige Si-
cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin-
weise deshalb sorgfältig durch. Bewahren Sie die-
se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an-
dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus.Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.
Erklärung der verwendeten Symbole
(siehe Bild 8)
1. Gefahr! - Zur Verringerung des Verletzungsri-
sikos Bedienungsanleitung lesen.
2. Vorsicht! Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust
bewirken.
3. Vorsicht! Tragen Sie eine Staubschutz-
maske. Beim Bearbeiten von Holz und ande-
rer Materialien kann gesundheitsschädlicher
Staub entstehen. Asbesthaltiges Material darf
nicht bearbeitet werden!
4. Vorsicht! Tragen Sie eine Schutzbrille.
Während der Arbeit entstehende Funken
oder aus dem Gerät heraustretende Splitter,
Späne und Stäube können Sichtverlust be-
wirken.
5. Lagerung der Akkus nur in trockenen Räu-
men mit einer Umgebungstemperatur von
+10°C - +40°C. Akkus nur in geladenem Zu-
stand lagern (mind. 40% geladen).
6. Um eine Beschädigung des Getriebes zu ver-
meiden, darf die Gangumschaltung nur im
Stillstand umgeschaltet werden.
7. Schutzklasse II
8. Nur für den Gebrauch in trockenen Räumen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise finden
Sie im beiliegenden Heftchen!
Warnung!
Lesen Sie alle Sicherheitshinweise, Anwei-
sungen, Bebilderungen und technischen
Daten, mit denen dieses Elektrowerkzeug
versehen ist. Versäumnisse bei der Einhaltung
der nachfolgenden Anweisungen können elekt-
rischen Schlag, Brand und/oder schwere Verlet-
zungen verursachen.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
2. Gerätebeschreibung und
Lieferumfang

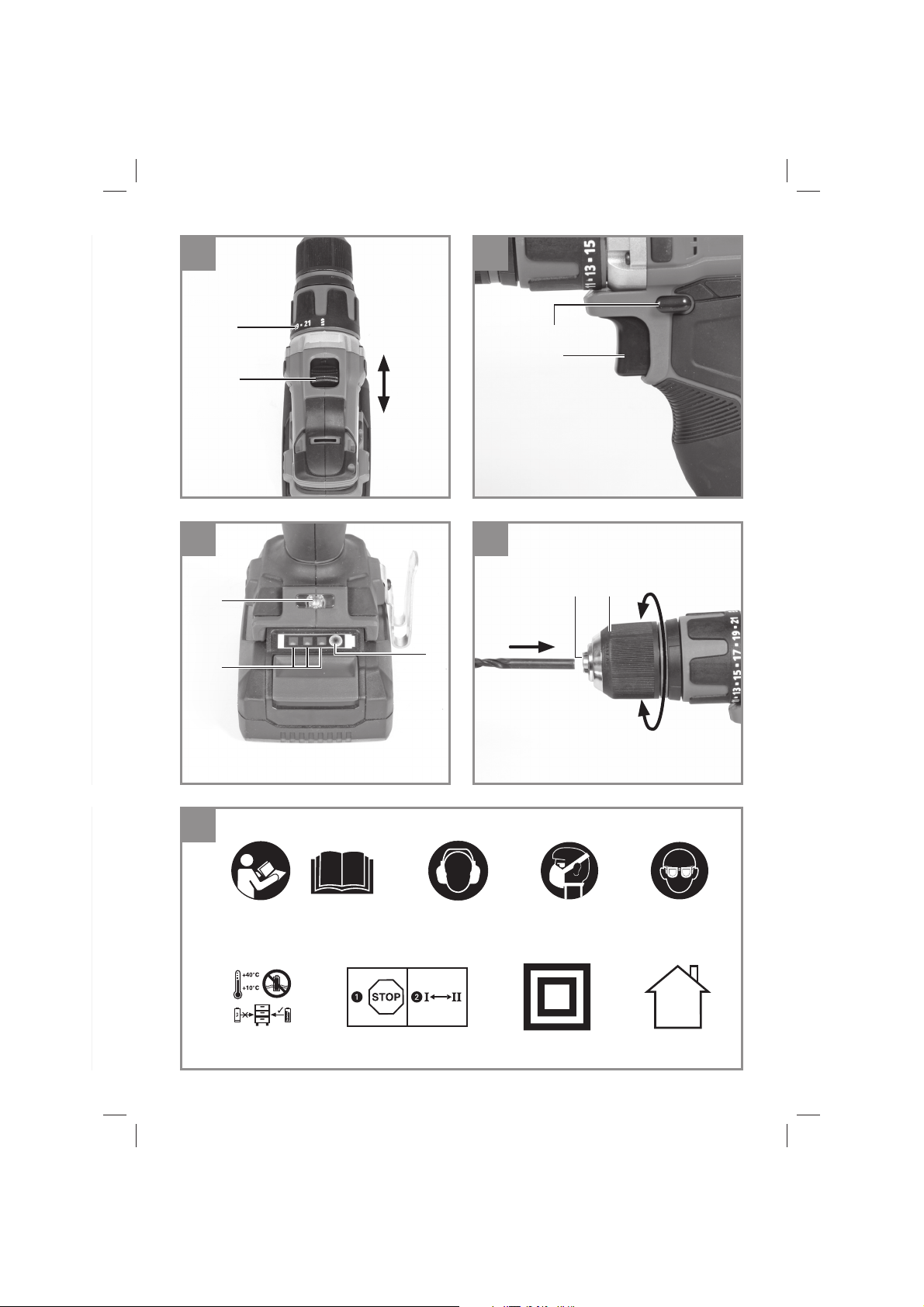

2.1 Gerätebeschreibung (Bild 1)
1. Drehmomenteinstellung
2. Akku-Kapazitätsanzeige
3. Drehrichtungsschalter
4. Ein-/Ausschalter
5. Akku
6. Ladegerät
7. Umschalter 1. Gang – 2. Gang
8. Rasttaste
9. Schnellspannbohrfutter
10. LED-Licht
2.2 Lieferumfang
Bitte überprüfen Sie die Vollständigkeit des Arti-
kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti-
kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der An-
leitung.
• Öffnen Sie die Verpackung und nehmen Sie
das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial so-
wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollstän-
dig ist.
• Kontrollieren Sie das Gerät und die Zubehör-
teile auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglich-
keit bis zum Ablauf der Garantiezeit auf.
Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoffbeuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er-
stickungsgefahr!
Anl_TE_CD_18_40_Li_+69_SPK13.indb 5Anl_TE_CD_18_40_Li_+69_SPK13.indb 5 23.08.2022 08:22:4923.08.2022 08:22:49

D
- 6 -
• Akku-Bohrschrauber
• Ladegerät
• Akku
• Originalbetriebsanleitung
• Sicherheitshinweise
3. Bestimmungsgemäße
Verwendung
Der Akku-Bohrschrauber ist geeignet zum Ein-
drehen und Lösen von Schrauben, sowie zum
Bohren in Holz, Metall und Kunststoff.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinaus-
gehende Verwendung ist nicht bestimmungsge-
mäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bedie-
ner und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte bestim-
mungsgemäß nicht für den gewerblichen, hand-
werklichen oder industriellen Einsatz konstruiert
wurden.Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
4. Technische Daten
Spannungsversorgung Motor:.................18 V d.c.
Leerlauf-Drehzahl:.................0-400 / 0-1500 min-1
Drehmomentstufen: ..................................... 21+1
Rechts-/Links-Lauf:............................................ja
Spannweite Bohrfutter: .........................2 - 13 mm
Ausgangsspannung Ladegerät:..............20 V d.c.
Ausgangsstrom Ladegerät: ............................ 3 A
Netzspannung Ladegerät: ... 200-250V~ 50-60Hz
Akku-Typ: .................................................... Li-Ion
Anzahl der Akkuzellen:...................................... 5
Akkukapazität: ........................................... 2,0 Ah
Gewicht:....................................................1,46 kg
Gefahr!
Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden ent-
sprechend EN 62841 ermittelt.
Schalldruckpegel LpA.......................... 70,2 dB(A)
Unsicherheit KpA............................................3 dB
Schallleistungspegel LWA .................... 81,2 dB(A)
Unsicherheit KWA ...........................................3 dB
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust be-
wirken.
Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 62841.
Bohren in Metall
Schwingungsemissionswert ah,D ≤2,5 m/s2
Unsicherheit K = 1,5 m/s2
Die angegebenen Schwingungsgesamtwerte und
die angegebenen Geräuschemissionswerte sind
nach einem genormten Prüfverfahren gemessen
worden und können zum Vergleich eines Elektro-
werkzeugs mit einem anderen verwendet werden.
Die angegebenen Schwingungsgesamtwerte und
die angegebenen Geräuschemissionswerte kön-
nen auch zu einer vorläufigen Einschätzung der
Belastung verwendet werden.
Warnung:
Die Schwingungs- und Geräuschemissionen kön-
nen während der tatsächlichen Benutzung des
Elektrowerkzeugs von den Angabewerten abwei-
chen, abhängig von der Art und Weise, in der das
Elektrowerkzeug verwendet wird, insbesondere,
welche Art von Werkstück bearbeitet wird.
Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!
• Verwenden Sie nur einwandfreie Geräte.
• Warten und reinigen Sie das Gerät regelmä-
ßig.
• Passen Sie Ihre Arbeitsweise dem Gerät an.
• Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät gegebenenfalls über-
prüfen.
• Schalten Sie das Gerät aus, wenn es nicht
benutzt wird.
Vorsicht!
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
Anl_TE_CD_18_40_Li_+69_SPK13.indb 6Anl_TE_CD_18_40_Li_+69_SPK13.indb 6 23.08.2022 08:22:5023.08.2022 08:22:50

D
- 7 -
auftreten:
1. Lungenschäden, falls keine geeignete Staub-
schutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehör-
schutz getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-
Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und ge-
wartet wird.
Begrenzen Sie die Arbeitszeit.
Dabei sind alle Anteile des Betriebszyklus zu
berücksichtigen (beispielsweise Zeiten, in de-
nen das Elektrowerkzeug abgeschaltet ist, und
solche, in denen es zwar eingeschaltet ist, aber
ohne Belastung läuft).
5. Vor Inbetriebnahme
Lesen Sie vor der Inbetriebnahme Ihres Ak-
kuschraubers unbedingt diese Hinweise:
1. Laden Sie den Akku mit dem mitgelieferten
Ladegerät.
2. Nur scharfe Bohrer sowie einwandfreie und
geeignete Schrauberbits verwenden.
3. Beim Bohren und Schrauben in Wänden und
Mauern, diese auf verborgene Strom-, Gas-
und Wasserleitung überprüfen.
6. Bedienung
6.1 Laden des LI-Akku-Packs (Abb. 2-3)
1. Akku-Pack (5) aus dem Handgriffheraus
ziehen, dabei die Rasttaste (8) nach unten
drücken.
2. Vergleichen, ob die auf dem Typenschild
angegebene Netzspannung mit der vorhan-
denen Netzspannung übereinstimmt. Stecken
Sie den Netzstecker des Ladegeräts (6) in die
Steckdose. Die grüne LED beginnt zu blinken.
3. Schieben Sie den Akku auf das Ladegerät.
Unter Punkt 10 (Anzeige Ladegerät) finden Sie
eine Tabelle mit den Bedeutungen der LED Anzei-
ge am Ladegerät.
Sollte das Laden des Akku-Packs nicht möglich
sein, überprüfen Sie bitte
• ob an der Steckdose die Netzspannung vor-
handen ist.
• ob ein einwandfreier Kontakt an den Lade-
kontakten des Ladegerätes vorhanden ist.
Sollte das Laden des Akku-Packs immer noch
nicht möglich sein, bitten wir Sie,
• das Ladegerät und Ladeadapter
• und den Akku-Pack
an unseren Kundendienst zu senden.
Für einen fachgerechten Versand kontaktie-
ren Sie bitte unseren Kundendienst oder die
Verkaufsstelle, bei der das Gerät erworben
wurde.
Beachten Sie beim Versand oder Entsorgung
von Akkus bzw. Akkugerät, dass diese ein-
zeln in Kunststoffbeutel verpackt werden, um
Kurzschlüsse und Brand zu vermeiden!
Im Interesse einer langen Lebensdauer des Akku-
Packs sollten Sie für eine rechtzeitige Wiederauf-
ladung des Akku-Packs sorgen. Dies ist auf jeden
Fall notwendig, wenn Sie feststellen, dass die
Leistung des Geräts nachlässt. Entladen Sie den
Akku-Pack nie vollständig. Dies führt zu einem
Defekt des Akku-Packs!
6.2 Drehmoment-Einstellung (Abb. 4/Pos. 1)
Achtung! Stellring für das Drehmoment nur
bei Stillstand einstellen.
Der Akkuschrauber ist mit einer mechanischen
Drehmomenteinstellung ausgestattet.
Das Drehmoment für eine bestimmte Schrauben-
größe wird am Stellring (1) eingestellt. Das Dreh-
moment ist von mehreren Faktoren abhängig:
• von der Art und Härte des zu bearbeitenden
Materials.
• von der Art und der Länge der verwendeten
Schrauben.
• von den Anforderungen, die an die Schraub-
verbindung gestellt werden.
Das Erreichen des Drehmoments wird durch das
ratschende Ausrücken der Kupplung signalisiert.
6.3 Bohren (Abb. 4/Pos. 1)
Zum Bohren stellen Sie den Einstellring für das
Drehmoment auf die letzte Stufe „Bohrer“. In der
Stufe Bohren ist die Rutschkupplung außer Be-
trieb. Beim Bohren ist das maximale Drehmoment
verfügbar.
Anl_TE_CD_18_40_Li_+69_SPK13.indb 7Anl_TE_CD_18_40_Li_+69_SPK13.indb 7 23.08.2022 08:22:5023.08.2022 08:22:50

D
- 8 -
6.4 Drehrichtungsschalter (Abb. 5/Pos. 3)
Mit dem Schiebeschalter über dem Ein-/Aus-
schalter können Sie die Drehrichtung des Akku-
Schraubers einstellen und den Akku-Schrauber
gegen ungewolltes Einschalten sichern. Sie kön-
nen zwischen Links- und Rechtslauf wählen. Um
eine Beschädigung des Getriebes zu vermeiden,
darf die Drehrichtung nur im Stillstand umge-
schaltet werden. Befindet sich der Schiebeschal-
ter in der Mittelstellung, ist der Ein-/Ausschalter
blockiert.
6.5 Ein-/Ausschalter (Abb. 5/Pos. 4)
Mit dem Ein-/Ausschalter können Sie die Dreh-
zahl stufenlos steuern. Je weiter Sie den Schalter
drücken, desto höher ist die Drehzahl des Ak-
kuschraubers.
6.6 Umschaltung Gang 1 - Gang 2
(Abb. 4/Pos. 7)
Je nach Stellung des Umschalters können Sie mit
einer höheren oder niedrigeren Drehzahl arbeiten.
Um eine Beschädigung des Getriebes zu vermei-
den, darf die Gangumschaltung nur im Stillstand
umgeschaltet werden.
6.7 Akku-Kapazitätsanzeige (Abb. 6/Pos. 2)
Drücken Sie auf den Schalter für Akku-
Kapazitätsanzeige (a). Die Akku-Kapazitätsan-
zeige (2) signalisiert ihnen den Ladezustand des
Akkus anhand von 3 LED`s.
Alle 3 LED’s leuchten:
Der Akku ist voll aufgeladen.
2 oder 1 LED(’s) leuchten
Der Akku verfügt über ausreichende Restladung.
1 LED blinkt:
Der Akku ist leer, laden Sie den Akku auf.
Alle LED’s blinken:
Die Temperatur des Akkus ist unterschritten. Ent-
fernen Sie den Akku vom Gerät und lassen Sie
den Akku einen Tag bei Raumtemperatur liegen.
Tritt der Fehler wieder auf, so wurde der Akku tie-
fentladen und ist defekt. Entfernen Sie den Akku
vom Gerät. Ein defekter Akku darf nicht mehr ver-
wendet bzw. geladen werden.
6.8 LED-Licht (Abb. 6/Pos. 10)
Das LED-Licht (10) ermöglicht das Ausleuchten
der Schraub- bzw. Bohrstelle bei ungünstigen
Lichtverhältnissen. Das LED-Licht (10) leuchtet
automatisch, sobald Sie den Ein-/Ausschalter (4)
drücken.
6.9 Werkzeugwechsel (Abb 7)
Achtung! Stellen Sie bei allen Arbeiten (z.B.
Werkzeugwechsel; Wartung; usw.) am Ak-
kuschrauber den Drehrichtungsschalter (3) in
Mittelstellung.
• Der Akkuschrauber ist mit einem Schnell-
spannbohrfutter (9) mit automatischer Spin-
delarretierung ausgestattet.
• Drehen Sie das Bohrfutter (9) auf. Die Bohr-
futteröffnung (a) muss groß genug sein, um
das Werkzeug (Bohrer bzw. Schrauberbit)
aufzunehmen.
• Wählen Sie das geeignete Werkzeug aus.
Schieben Sie das Werkzeug soweit wie mög-
lich in die Bohrfutteröffnung (a) hinein.
• Drehen Sie das Bohrfutter (9) fest zu, und
prüfen Sie anschließend den festen Sitz des
Werkzeuges.
6.10 Schrauben
Verwenden Sie am besten Schrauben mit Selbst-
zentrierung (z. B. Kreuzschlitz), welche ein siche-
res Arbeiten gewährleisten. Achten Sie darauf,
dass der verwendete Bit und die Schraube in
Form und Größe übereinstimmen. Nehmen Sie
die Drehmomenteinstellung, wie in der Anleitung
beschrieben, entsprechend der Schraubengröße
vor.
7. Reinigung, Wartung und
Ersatzteilbestellung
Gefahr!
Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.
7.1 Reinigung
• Halten Sie Schutzvorrichtungen, Luftschlitze
und Motorengehäuse so staub- und schmutz-
frei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt
nach jeder Benutzung reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem
feuchten Tuch und etwas Schmierseife.Ver-
wenden Sie keine Reinigungs- oder Lösungs-
mittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elek-
Anl_TE_CD_18_40_Li_+69_SPK13.indb 8Anl_TE_CD_18_40_Li_+69_SPK13.indb 8 23.08.2022 08:22:5123.08.2022 08:22:51

D
- 9 -
trogerät erhöht das Risiko eines elektrischen
Schlages.
7.2 Wartung
Im Geräteinneren befinden sich keine weiteren zu
wartenden Teile.
7.3 Ersatzteil- und Zubehörbestellung:
Bei der Ersatzteilbestellung sollten folgende An-
gaben gemacht werden;
• Typ des Gerätes
• Artikelnummer des Gerätes
• Ident-Nummer des Gerätes
• Ersatzteilnummer des erforderlichen Ersatz-
teils
Aktuelle Preise und Infos finden Sie unter
www.Einhell-Service.com
Tipp! Für ein gutes Arbeits-
ergebnis empfehlen wir
hochwertiges Zubehör von
! www.kwb.eu
[e-mail]
8. Entsorgung und
Wiederverwertung
Das Gerät befindet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpa-
ckung ist Rohstoffund ist somit wieder verwend-
bar oder kann dem Rohstoffkreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoffe. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden.Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.
9. Lagerung
Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem sowie
für Kinder unzugänglichem Ort. Die optimale
Lagertemperatur liegt zwischen 5 und 30 ˚C.
Bewahren Sie das Elektrowerkzeug in der Origi-
nalverpackung auf.
Anl_TE_CD_18_40_Li_+69_SPK13.indb 9Anl_TE_CD_18_40_Li_+69_SPK13.indb 9 23.08.2022 08:22:5123.08.2022 08:22:51

D
- 10 -
10. Anzeige Ladegerät
Anzeigestatus Bedeutung und Maßnahme
Rote LED Grüne LED
Aus Blinkt Betriebsbereitschaft
Das Ladegerät ist an das Netz angeschlossen und betriebsbereit,
Akku ist nicht im Ladegerät
An Aus Laden
Das Ladegerät lädt den Akku im Schnellladebetrieb.
Die entsprechenden Ladezeiten finden Sie direkt am Ladegerät.
Hinweis! Je nach vorhandener Akkuladung können die tatsächlichen
Ladezeiten von den angegebenen Ladezeiten etwas abweichen.
Aus An Der Akku ist aufgeladen und einsatzbereit. (READY TO GO)
Danach wird bis zur vollständigen Ladung auf eine Schonladung um-
geschaltet.
Lassen Sie hierzu den Akku etwa 15 min. länger am Ladegerät.
Maßnahme:
Entnehmen Sie den Akku aus dem Ladegerät.Trennen Sie das Lade-
gerät vom Netz.
Blinkt Aus Anpassungsladung
Das Ladegerät befindet sich im Modus für schonende Ladung.
Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen
und benötigt mehr Zeit. Dies kann folgende Ursachen haben:
- Akku wurde sehr lange Zeit nicht mehr geladen.
- Die Akkutemperatur liegt nicht im Idealbereich zwischen 10° C und
45° C.
Maßnahme:
Warten Sie bis der Ladevorgang abgeschlossen ist, der
Akku kann trotzdem weiter geladen werden.
Blinkt Blinkt Fehler
Ladevorgang ist nicht mehr möglich. Der Akku ist defekt.
Maßnahme:
Ein defekter Akku darf nicht mehr geladen werden.
Entnehmen Sie den Akku aus dem Ladegerät.
An An Temperaturstörung
Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt
(unter 0° C)
Maßnahme:
Entnehmen Sie den Akku und bewahren Sie diesen
1 Tag bei Raumtemperatur (ca. 20° C) auf.
Anl_TE_CD_18_40_Li_+69_SPK13.indb 10Anl_TE_CD_18_40_Li_+69_SPK13.indb 10 23.08.2022 08:22:5223.08.2022 08:22:52

D
- 11 -
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt-
gerechten Wiederverwertung zugeführt werden.
Recycling-Alternative zur Rücksendeaufforderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge-
rechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt-
schafts- und Abfallgesetze durchführt. Nicht betroffen sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.
Bitte beachten Sie bei der Entsorgung, dass Akkus und Leuchtmittel (z. B. Glühbirne) dem Gerät ent-
nommen werden.
Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig.
Technische Änderungen vorbehalten
Diese Sendung enthält Lithium-Ionen-Batterien.
Gemäß Sondervorschrift 188 unterliegt diese Sendung nicht den Vorschriften des ADR. Sorgsam
behandeln. Entzündungsgefahr bei Beschädigung des Versandstücks. Bei Beschädigung des Versand-
stücks: Kontrolle und erforderlichenfalls erneutes Verpacken.
Für zusätzliche Informationen rufen Sie bitte die 0049 9951 95920-66 an.
Anl_TE_CD_18_40_Li_+69_SPK13.indb 11Anl_TE_CD_18_40_Li_+69_SPK13.indb 11 23.08.2022 08:22:5323.08.2022 08:22:53

D
- 12 -
Service-Informationen
Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-
Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service-
Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate-
rialien zur Verfügung.
Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.
Kategorie Beispiel
Verschleißteile* Bohrfutter, Akku
Verbrauchsmaterial/ Verbrauchsteile* Bit-Einsätze/Bohrer
Fehlteile
* nicht zwingend im Lieferumfang enthalten!
Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzu-
melden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall
folgende Fragen:
• Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
• Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
Beschreiben Sie diese Fehlfunktion.
Anl_TE_CD_18_40_Li_+69_SPK13.indb 12Anl_TE_CD_18_40_Li_+69_SPK13.indb 12 23.08.2022 08:22:5323.08.2022 08:22:53

D
- 13 -
Garantieurkunde
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo-
nisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean-
sprüchen gilt folgendes:
1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,
die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit
nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.
Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre
gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan-
tieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu-
en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be-
schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe-
trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.
3. Von unserer Garantie ausgenommen sind:
- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach-
gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim-
mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pflege und Wartung entstanden sind.
- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über-
lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.
- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.
4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü-
che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga-
rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-
Services.
5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.Einhell-Service.com. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des
Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet
werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlos-
sen. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein
repariertes oder neues Gerät zurück.
Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service-
adresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge-
mäß den Service-Informationen dieser Bedienungsanleitung.
Einhell Service · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
Anl_TE_CD_18_40_Li_+69_SPK13.indb 13Anl_TE_CD_18_40_Li_+69_SPK13.indb 13 23.08.2022 08:22:5423.08.2022 08:22:54

D
- 14 -
wir haben das Ziel, alles dafür zu tun, damit Sie mit Einhell all Ihre Projekte möglich machen können. Aus diesem
Grund ist Service bei uns gelebter Anspruch: mit über 20 Jahren Erfahrung und mehr als 120 kompetenten und
persönlichen Ansprechpartnern hat es sich der Einhell Service auf die Fahnen geschrieben, Sie bei allen Fragen
zu Ihrem Produkt zu unterstützen. Dazu gehört ein beratendes Technikerteam, bis zu 10 Jahre Ersatzteilverfüg-
barkeit, 24 Stunden Versandservice, eine leistungsfähige Reparatur-Organisation und ein flächendeckendes
Service-Partnernetz.
Über unser Onlineportal www.Einhell-Service.com sind viele unserer verfügbaren Services jetzt noch
schneller und einfacher für Sie erreichbar – rund um die Uhr, sieben Tage die Woche.
Einhell Service
Eschenstraße 6
94405 Landau an der Isar
Telefon: 09951 - 959 2000
Telefax: 09951 - 959 1700
E-Mail: Serv[email protected] Wir freuen uns auf Ihren Besuch unter
Sehr geehrte Kundin,
sehr geehrter Kunde,
LIEBE MÖGLICHMACHER,
Einhell-Service.com
>>>
ERSATZTEILE
PREIS-
INFORMATIONEN VERFÜGBARKEITEN
PRODUKT-
INFORMATIONEN
TRACK & TRACE
REPARATUR-
SERVICE SERVICE-STELLEN
VOR ORT
GARANTIEVER-
LÄNGERUNGEN
ZUBEHÖR
Anl_TE_CD_18_40_Li_+69_SPK13.indb 14Anl_TE_CD_18_40_Li_+69_SPK13.indb 14 23.08.2022 08:22:5523.08.2022 08:22:55

GB
- 15 -
Danger!
When using the equipment, a few safety pre-
cautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the in-
formation is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well.We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.
Explanation of the symbols used (see Fig. 7)
1. Danger! - Read the operating instructions to
reduce the risk of injury.
2. Caution! Wear ear-muffs. The impact of noi-
se can cause damage to hearing.
3. Caution! Wear a breathing mask. Dust
which is injurious to health can be generated
when working on wood and other materials.
Never use the device to work on any materi-
als containing asbestos!
4. Caution! Wear safety goggles. Sparks ge-
nerated during working or splinters, chips and
dust emitted by the device can cause loss of
sight.
5. Store the batteries only in dry rooms with
an ambient temperature of +10°C to +40°C.
Place only fully charged batteries in storage
(charged at least 40%).
6. Change the gear only when the drill is at a
standstill. If you fail to observe this point, the
gearing may be damaged.
7. Safety class II
8. For use in dry rooms only.
1. Safety regulations
The corresponding safety information can be
found in the enclosed booklet.
Warning!
Read all the safety information, instructions,
illustrations and technical data provided on
or with this power tool. Failure to adhere to the
following instructions may result in electric shock,
fire and/or serious injury.
Keep all the safety information and instruc-
tions in a safe place for future use.
2. Layout and items supplied
2.1 Layout (Fig. 1)
1. Torque selector
2. Battery capacity indicator
3. Changeover switch
4. ON/OFF switch
5. Battery pack
6. Battery charger
7. Selector switch for 1st/2nd gear
8. Pushlock button
9. Quick-change drill chuck
10. LED lamp
2.2 Items supplied
Please check that the article is complete as
specified in the scope of delivery. If parts are
missing, please contact our service center or the
sales outlet where you made your purchase at
the latest within 5 working days after purchasing
the product and upon presentation of a valid bill
of purchase. Also, refer to the warranty table in
the service information at the end of the operating
instructions.
• Open the packaging and take out the equip-
ment with care.
• Remove the packaging material and any
packaging and/or transportation braces (if
available).
• Check to see if all items are supplied.
• Inspect the equipment and accessories for
transport damage.
• If possible, please keep the packaging until
the end of the guarantee period.
Important!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suffocating!
• Cordless drill/screwdriver
• Charger
• Battery
• Original operating instructions
• Safety instructions
Anl_TE_CD_18_40_Li_+69_SPK13.indb 15Anl_TE_CD_18_40_Li_+69_SPK13.indb 15 23.08.2022 08:23:1823.08.2022 08:23:18

GB
- 16 -
3. Proper use
The cordless drill driver is designed for tightening
and undoing screws in wood, as well as for drilling
in wood, metal and plastic.
The equipment is to be used only for its prescri-
bed purpose. Any other use is deemed to be a
case of misuse.The user / operator and not the
manufacturer will be liable for any damage or inju-
ries of any kind caused as a result of this.
Please note that our equipment has not been de-
signed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.
4. Technical data
Voltage supply ....................................... 18 V d.c.
Idling speed: .......................... 0-400 / 0-1500 rpm
Torque settings: ........................................... 21+1
Forward and reverse rotation ..........................yes
Chuck clamping width............................ 2-13 mm
Battery charger output voltage: ............. 20 V d. c.
Battery charger output current: .......................3 A
Mains voltage for charger: ..200-250 V~ 50-60 Hz
Battery type: .......................................Lithium-ion
Number of battery cells: .................................... 5
Battery capacitance: ................................. 2.0 Ah
Weight.......................................................1.46 kg
Danger!
Sound and vibration
Sound and vibration values were measured in
accordance with EN 62841.
LpA sound pressure level ..................... 70.2 dB(A)
KpA uncertainty .............................................3 dB
LWA sound power level ......................... 81.2 dB(A)
KWA uncertainty .............................................3 dB
Wear ear-muffs.
The impact of noise can cause damage to hea-
ring.
Total vibration values (vector sum of three direc-
tions) determined in accordance with EN 62841.
Drilling in metal
Vibration emission value ah≤2.5 m/s2
K uncertainty = 1.5 m/s2
The stated vibration emission levels and stated
noise emission values were measured in ac-
cordance with a set of standardized criteria and
can be used to compare one power tool with
another.
The stated vibration emission levels and stated
noise emission values can also be used to make
an initial assessment of exposure.
Warning:
The vibration and noise emission levels may vary
from the level specified during actual use, depen-
ding on the way in which the power tool is used,
especially the type of workpiece it is used for.
Keep the noise emissions and vibrations to a
minimum.
• Only use appliances which are in perfect wor-
king order.
• Service and clean the appliance regularly.
• Adapt your working style to suit the appliance.
• Do not overload the appliance.
• Have the appliance serviced whenever ne-
cessary.
• Switch the appliance off when it is not in use.
Caution!
Residual risks
Even if you use this electric power tool in
accordance with instructions, certain resi-
dual risks cannot be rules out. The following
hazards may arise in connection with the
equipment’s construction and layout:
1. Lung damage if no suitable protective dust
mask is used.
2. Damage to hearing if no suitable ear protec-
tion is used.
3. Health damage caused by hand-arm vib-
rations if the equipment is used over a pro-
longed period or is not properly guided and
maintained.
Limit the operating time.
All stages of the operating cycle must be conside-
red (for example, times in which the electric tools
are switched offand times in which the tool is
switched on but operates without load).
Anl_TE_CD_18_40_Li_+69_SPK13.indb 16Anl_TE_CD_18_40_Li_+69_SPK13.indb 16 23.08.2022 08:23:1823.08.2022 08:23:18

GB
- 17 -
5. Before starting the equipment
Be sure to read the following information before
you use your cordless screwdriver for the first
time:
1. Charge the battery pack with the charger sup-
plied.
2. Only ever use sharp drill bits and screwdriver
bits which are suitable for the purpose and in
faultless condition.
3. Always check for concealed electric cables
and gas and water pipes when drilling and
screwing in walls.
6. Operation
6.1 Charging the LI battery pack (Fig. 2-3)
1. Remove the battery pack (5) from the handle,
pressing the pushlock buttons (8) downwards
to do so.
2. Check that your mains voltage is the same as
that marked on the rating plate of the battery
charger. Insert the power plug of the charger
(6) into the mains socket outlet.The green
LED will then begin to flash.
3. Push the battery pack onto the battery char-
ger.
In section 10 “Charger indicator” you will find a
table with an explanation of the LED indicator on
the charger.
If the battery pack fails to become charged, ple-
ase check
• whether there is voltage at the socket-outlet
• whether there is proper contact at the char-
ging contacts on the charger.
If the battery still fails to become charged, please
return
• the charger
• the battery pack
to our Customer Service Department.
To ensure that items are properly packaged
and delivered when you send them to us,
please contact our customer service or the
point of sale at which the equipment was
purchased.
When shipping or disposing of batteries and
cordless tools, always ensure that they are
packed individually in plastic bags to prevent
short circuits and fires.
To ensure that the battery pack provides long ser-
vice, you should take care to recharge it promptly.
You must recharge the battery pack when you
notice that the performance of the device drops.
Never allow the battery pack to become fully di-
scharged.This will cause it to develop a defect.
6.2 Torque setting (Fig. 4 / Item 1)
Important! The tool must be at a standstill
when you set the torque with the setting ring.
The cordless screwdriver is fitted with a mechani-
cal torque selector.
The torque for a specific size of screw is selected
with the set-collar (1).The correct torque depends
on several factors:
• on the type and hardness of material in ques-
tion
• on the type and length screws used
• on the requirements needing to be met by the
screwed joint.
The clutch disengages with a grating sound to
indicate when the set torque is reached.
6.3 Drilling (Fig. 4/Item 1)
For drilling purposes, adjust the setting ring for
the torque to the last setting “Drill”. In the drill
setting the slip coupling is non-functional.The
maximum torque is available for drilling.
Important! Change the torque setting (1) and
the selector switch for driving/drilling/impact
drilling (11) only when the equipment is at a
standstill.
6.4 Forward/Reverse switch (Fig. 5 / Item 3)
With the slide switch above the On/Offswitch you
can select the direction of rotation of the battery-
powered drill/screwdriver and secure it against
being switched on accidentally.You can choose
between clockwise and anticlockwise rotation.To
avoid causing damage to the gearing it is advisa-
ble to change the direction of rotation only when
the tool is at a standstill.The On/Offswitch is blo-
cked when the slide switch is in centre position.
6.5 On/Offswitch (Fig. 5 / Item 4)
Infinitely variable speed control is possible with
the On/Offswitch.The further you press the
switch, the higher the speed of the battery-powe-
red drill/screwdriver.
Anl_TE_CD_18_40_Li_+69_SPK13.indb 17Anl_TE_CD_18_40_Li_+69_SPK13.indb 17 23.08.2022 08:23:1923.08.2022 08:23:19

GB
- 18 -
6.6 Changing over from 1st gear to 2nd gear
(Fig. 4 / Item 7)
You can work at a higher or lower speed depen-
ding on the position of the selector switch.To avo-
id damaging the gear unit you should only change
over gears when the tool has stopped.
6.7 Battery capacity indicator (Fig. 6 – Item 2)
Press the battery capacity indicator switch (a).
The battery capacity indicator (2) shows the char-
ge status of the battery using 3 LEDs.
All 3 LEDs are lit:
The battery is fully charged.
2 or 1 LED(s) are lit:
The battery has an adequate remaining charge.
1 LED flashes:
The battery is empty, recharge the battery.
All LEDs blink:
The battery temperature is too low. Remove the
battery from the equipment, keep it at room tem-
perature for one day. If the fault reoccurs, this me-
ans that the rechargeable battery has undergone
exhaustive discharge and is defective. Remove
the battery from the equipment. Never use or
charge a defective battery.
6.8 LED lamp (Fig. 6 / Item 10)
The LED lamp (10) can be used in poor lighting
conditions to illuminate the area where you want
to drill or screw.The LED lamp (10) will be lit
automatically as soon as you press the ON/OFF
switch (4).
6.9 Changing the tool (Fig. 7)
Important. Set the changeover switch (3) to its
centre position whenever you carry out any work
(for example changing the tool, maintenance
work, etc.) on the cordless screwdriver.
• The cordless screwdriver is fitted with a
quick-action chuck (9) with an automatic
spindle stop.
• Open the chuck (9).The chuck opening (a)
must be large enough to hold the tool (drill bit
or screwdriver bit).
• Select the suitable tool. Push the tool as far
as possible into the chuck opening (a).
• Tighten the chuck (9) and then check that the
tool is secure.
6.10 Screwdriving
We recommend using self-centering screws (e.g.
recessed head screws) designed for reliable wor-
king. Be sure to use a bit that matches the screw
in shape and size. Set the torque, as described
elsewhere in these operating instructions, to suit
the size of screw.
7. Cleaning, maintenance and
ordering of spare parts
Danger!
Always pull out the battery pack before starting
any cleaning work.
7.1 Cleaning
• Keep all safety devices, air vents and the
motor housing free of dirt and dust as far as
possible.Wipe the equipment with a clean
cloth or blow it with compressed air at low
pressure.
• We recommend that you clean the device
immediately each time you have finished
using it.
• Clean the equipment regularly with a moist
cloth and some soft soap. Do not use
cleaning agents or solvents; these could at-
tack the plastic parts of the equipment. Ensu-
re that no water can seep into the device.The
ingress of water into an electric tool increases
the risk of an electric shock.
7.2 Maintenance
There are no parts inside the equipment which
require additional maintenance.
7.3 Ordering spare parts and accessories
Please provide the following information when
ordering spare parts:
• Type of unit
• Article number of the unit
• ID number of the unit
• Spare part number of the required spare part
For our latest prices and information please go to
www.Einhell-Service.com
Tip! For good results we
recommend high-quality ac-
cessories from !
www.kwb.eu
[e-mail]
Anl_TE_CD_18_40_Li_+69_SPK13.indb 18Anl_TE_CD_18_40_Li_+69_SPK13.indb 18 23.08.2022 08:23:1923.08.2022 08:23:19

GB
- 19 -
8. Disposal and recycling
The equipment is supplied in packaging to pre-
vent it from being damaged in transit.The raw
materials in this packaging can be reused or
recycled.The equipment and its accessories are
made of various types of material, such as metal
and plastic. Never place defective equipment in
your household refuse.The equipment should
be taken to a suitable collection center for proper
disposal. If you do not know the whereabouts of
such a collection point, you should ask in your
local council offices.
9. Storage
Store the equipment and accessories out of
children’s reach in a dark and dry place at above
freezing temperature.The ideal storage tempe-
rature is between 5 and 30 °C. Store the electric
tool in its original packaging.
Anl_TE_CD_18_40_Li_+69_SPK13.indb 19Anl_TE_CD_18_40_Li_+69_SPK13.indb 19 23.08.2022 08:23:2023.08.2022 08:23:20

GB
- 20 -
10. Charger indicator
Indicator status Explanations and actions
Red LED Green LED
OffFlashing Ready for use
The charger is connected to the mains and is ready for use; there is no
battery pack in the charger
On OffCharging
The charger is charging the battery pack in quick charge mode.The char-
ging times are shown directly on the charger.
Important! The actual charging times may vary slightly from the stated
charging times depending on the existing battery charge.
OffOn The battery is charged and ready for use. (READY TO GO)
The unit then changes over to gentle charging mode until the battery is
fully charged.
To do this, leave the rechargeable battery on the charger for approx. 15
minutes longer.
Action:
Take the battery pack out of the charger. Disconnect the charger from the
mains supply.
Flashing OffAdapted charging
The charger is in gentle charging mode.
For safety reasons the charging is performed less quickly and takes more
time.The reasons can be:
- The rechargeable battery has not been used for a very long time.
- The battery temperature is outside the ideal range.
Action:
Wait for the charging to be completed; you can still continue to charge the
battery pack.
Flashing Flashing Fault
Charging is no longer possible.The battery pack is defective.
Action:
Never charge a defective battery pack.
Take the battery pack out of the charger.
On On Temperature fault
The battery pack is too hot (e.g. due to direct sunshine) or too cold
(below 0° C).
Action:
Remove the battery pack and keep it at room temperature (approx. 20° C)
for one day .
Anl_TE_CD_18_40_Li_+69_SPK13.indb 20Anl_TE_CD_18_40_Li_+69_SPK13.indb 20 23.08.2022 08:23:2123.08.2022 08:23:21
