El-Björn TF 15HW EBS User manual

TF 15HW EBS
TF 30HW EBS
This product is only suitable for well-insulated areas or occasional use.
Manual

SÄKERHET
Läs igenom instruktionsboken noggrant
och förstå innehållet innan du använder
produkten.
Tillverkarens garantier på att denna produkt
uppfyller krav på säkerhet enligt tillämpliga
EG-direktiv och standarder.
EG-försäkran om överensstämmelse se
www.elbjorn.com
Varningsmärken på produkten.
Om dessa saknas skall de så fort som möjligt
ersättas med nya. Dessa nns att hitta på
El-Björns hemsida.
Säkerhet vid montering
• Vid användning av förlängningskablar använd
endast kabel godkänd och märkt för utomhus
bruk.
• Anslut maskinen till en elcentral med jordfels-
brytare.
• Kontrollera ellådan, vattenkopplingar, slangar
och elkablar vid varje igångkörning/nedkopp-
ling. Byt eventuella defekta delar.
• Vid användning av vattenslang; Använd
vattenslang som klarar minst 100° C och minst
10 bars drifttryck. Använd endast originalkopp-
lingar.
• Vid eventuell montering av El-Björns luftför-
delare skall maskinen vara avstängd.
• Se till att avstånd från vägg är minst 0,5m.
• Maskinen får inte användas i omedelbar närhet
till dusch, bad, pool eller liknande.
Säkerhet under användning
• Maskinen skall alltid anslutas till
El-Björns luftfördelare.
• Maskinen får aldrig övertäckas vid drift.
• Hjulen skall vara låsta på vid drift.
• El-lådans lucka skall vara stängd.
• 4st excenterlås skall vara låsta med nyckel
under drift.
• Håll maskinen och arbetsområdet rent.
• Följ instruktioner angående frysrisk i
vattenbatteri.
• Vidrör ej slangar eller kopplingar. Dessa
innehåller hetvatten.
• Misshandla inte elkabeln. Ryck inte ut elkabeln
ur eluttaget/intaget. Utsätt den inte för hög
värme, olja eller skarpa kanter.
• Att maskinen står stabilt.
• Viktigt att inte lyfta hela maskinen i
bärhandtagen för modul 2 (värmemodulen).
- Barn yngre än 3 år skall inte vistas vid
apparaten om de inte är under ständig uppsikt.
- Barn mellan 3 och 8 år får endast sätta på/
stänga av maskinen under förutsättning att den
installerats i sin normala position och att de fått
instruktion om säkert handhavande och förstår
de risker som nns. Barn mellan 3 och 8 år får
inte ansluta, reglera eller utföra underhåll av
maskinen.
- Denna apparat kan användas av barn från 8
år och äldre och av personer med reducerad
fysisk, minskat omdöme eller mental kapacitet,
eller brist på erfarenhet och kunskap, såvida de
blivit förevisade eller instruerade om
apparatens användning på ett säkert sätt och
förstår de risker som nns. Barn skall inte leka
med apparaten. Rengöring och underhåll får
inte utföras av barn utan uppsikt.
VARNING: Delar av denna apparat kan bli
väldigt varma och orsaka brännskador.
Särskild uppmärksamhet måste ägnas när
barn och utsatta människor är närvarande.
Säkerhet vid service/underhåll
Maskinen skall vara spänningslös vid service/
underhåll.
PERSONLIG SKYDDSUTRUSTNING
Vid byte av luftlter bör andningsskydd och
handskar användas. Placera använt lter i en påse
och förslut den.
KUNSKAPSKRAV
Eventuella ingrepp och installation skall göras av
behörig servicetekniker, fackman eller tillverkaren.
SE

RISKBEDÖMNING
Vid användning av andra än El-Björns
rekommenderade reservdelar eller tillbehör nns risk för ev. maskin eller personskada.
Maskinen är endast till för att torka och värma lokaler med ett tillfälligt behov av detta. När man använ-
der elektriska maskiner skall alltid grundläggande säkerhetsföreskrifter följas för att minska risken för
brand, el stötar, brännskada eller annan personskada.
Läs instruktionerna innan ni startar maskinen och spara sedan instruktionen för säker drift.
SE
INLEDNING
1. Camlockanslutningar
2. Manöverpanel
3. Sladdställ
4. Avtappningskran
5. Termostat
6. Filter (TF 30HW 2st, TF 15HW 1st)
7. Lyöglor (ej TF 15HW)
8. Excenterlås
Modul 1
Fläktmodul
Modul 2
Värmemodul
Modul 3
Lufördelare
8
6
7
2
1
3
5
4

BESKRIVNING
Hela produkten är uppbyggda av pulverlackad korrosionsbeständig förzinkad stålplåt.
Maskinen är moduluppbyggd och består 3st huvuddelar.
Modul 1. (Fläktmodul) innehåller bla hjul, lter (2st lter på TF 30HW EBS och 1st lter på
TF 15HW EBS), äkt och lyftöglor endast TF 30HW EBS.
Modul 2. (Värmemodul) innehåller bla ON/OFF, intag, avtappningskran för vatten, termostat,
vattenbatteri, camlockanslutningar.
Modul 3. Textilluftfördelare TF 30HW EBS och plåtfördelare på TF 15HW EBS.
Modul 1.
- 4st kraftiga hjul för föryttning varav 2st är låsbara.
- 4st Lyftöglor TF30HW EBS för föryttningar alternativt upphängning av maskinen i taket.
2st nyckelhålsöglor för väggmontage TF 15HW EBS.
- 1 (TF15HW EBS) alternativ 2st (TF30HW EBS) lter med extra förlter för längre livslängd.
Modul 2.
- Intag, Avtappningskran, Termostat sitter väl skyddad under överhänget.
- TF 15HW EBS har upphängningsbeslag för upphängning på vägg.
- Öppningsbar lucka för ellådan upptill. Endast för behörig servicetekniker.
- ON/OFF .
Modul 3.
Luftfördelare.
Luften sugs in via 1 lter på TF15HW EBS och 2st lter på TF30HW EBS (Modul 1). Denna princip
fungerar som en insugsljuddämpare, sedan tryckuppbyggnad av luften i äktkammaren. Luften värms
upp (Modul 2) via hetvatten-batteriet och strömmar ut genom textilluftfördelare TF30HW EBS och
plåtfördelare på TF15HW EBS (Modul 3) som ger lång kastlängd av varm torr luft.

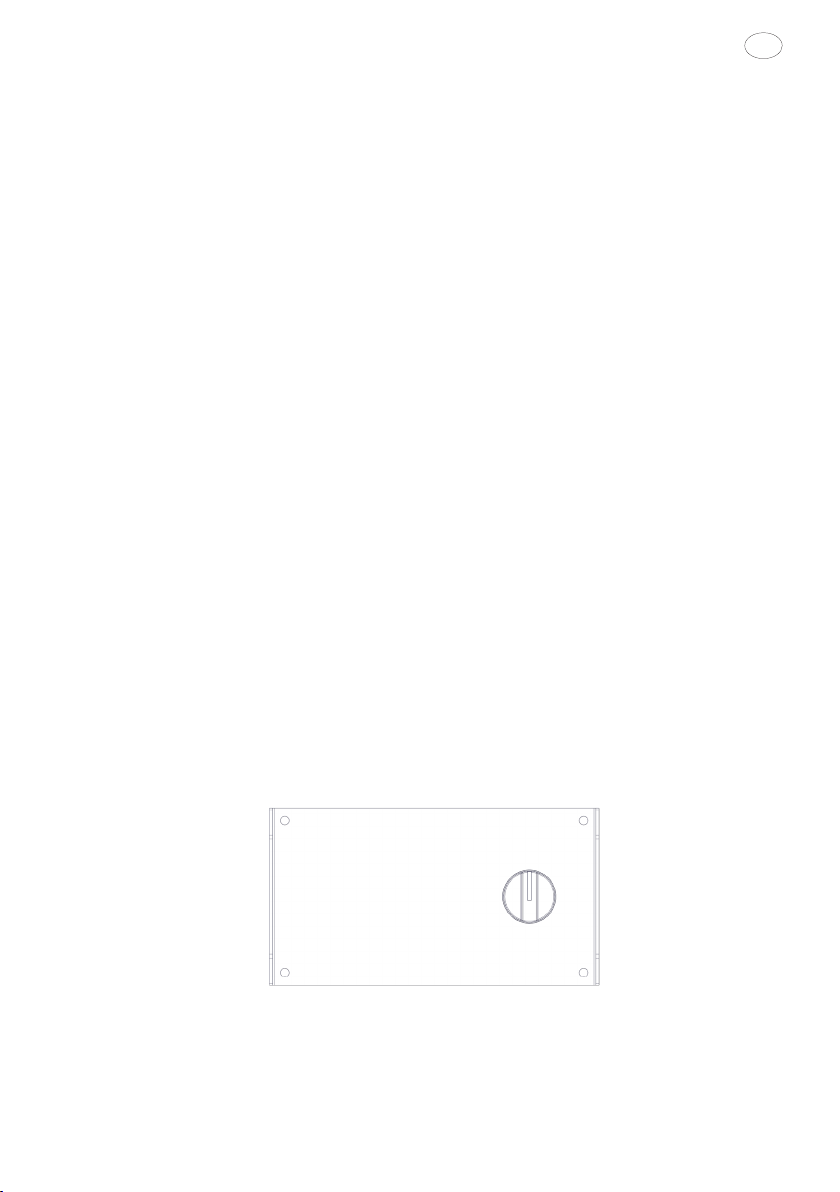

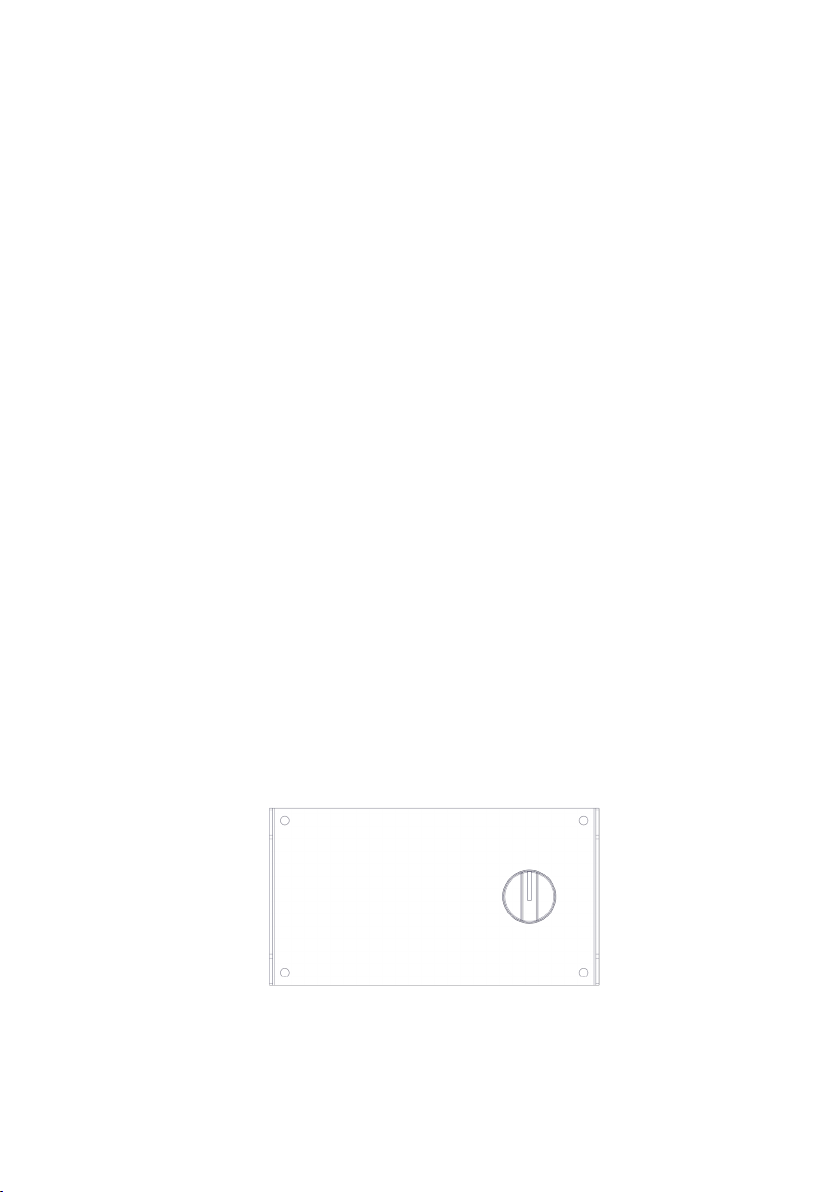

Manöverpanel

EG-försäkran om överensstämmelse se www.elbjorn.com
TF 15HW 230 VAC TF 30HW 230 VAC
H inkl. luftfördelare 945mm 1950mm
H exkl. luftfördelare 745mm 1000mm
B 435mm 550mm
D 475mm 645mm
Vikt tot (överdel, underdel, fördelare) 35kg (17) (16) (2) 67kg (24,5) (42,5) (11,5)
Total värmeeffekt 15* 33*
Ljudnivå 61 dB(A) 65 dB(A)
Vattenanslutning Camlock 25mm typ A 25mm typ A
Märkström 1,4A 2,2A
Märkspänning 1N~230V 1N~230V
Kapslingsklass IP 44 IP 44
Säsongsmedelverkningsgraden (ηs) 36% 36%
Motor och luftsida
Spänning äkt 1N~230V 1N~230V
Effekt äkt 170W 500W
Ström äkt 1,4A 2,2A
Luftöde 800m³/h 2500m³/h
Temperaturhöjning 52ºC 38ºC
* 80-50 vatten och +5ºC i luften
TEKNISKA DATA

OBSERVERA!
Avsnittet som behandlar säkerhet skall läsas och
förstås av alla som använder eller servar
maskinen. Bruksanvisningen omfattar användning
och de olika underhållsåtgärder som kan utföras
av operatören. Mera genomgripande service eller
felsökning skall utföras av behörig servicetekniker,
fackman eller tillverkaren. Bruksanvisningen be-
skriver alla nödvändiga säkerhetsdetaljer och skall
läsas och förstås av användaren innan maskinen
el-ansluts. D.v.s. att första åtgärden vid leverans är
att läsa bruksanvisningen.
På maskinen förekommer symboler och varnings-
märken som nämns under ”Säkerhet”. Om någon
varningsdekal på värmaren blivit deformerad eller
sliten skall en ny beställas och monteras fortast
möjligt för att säkerställa största möjliga säkerhet
vid användandet av maskinen.
Maskinen får endast användas till arbeten som
beskrivs i denna bruksanvisning.
Tillverkaren förbehåller sig rätten till ändringar.
ANVÄNDNINGSOMRÅDE
Maskinen är avsedda att torka och värma byggna-
der där det nns behov av tillfällig värme, torkning
eller luftcirkulation.
som nns. Kontrollera att de inte är skadade eller
deformerade. Öglorna är endast till för att lyfta
maskinens egen vikt.
Ställ maskinen på lämplig plats. Lossa trans-
portremmen över luftfördelaren (Gäller textilför-
delare). Anslut elkabel till en elcentral som har
jordfelsbrytare. Starta ON/OFF.
INSTALLATION
KONTROLL FÖRE IDRIFTTAGNING
Att maskinen är skyddad via jordfelsbrytare.
Att lter sitter i och är rena och hela.
Att kabel och kontaktdon inte är skadat eller i
dåligt skick.
Att luftfördelare är monterad rätt och har fri
passage.
Att hjulen är låsta.
Att maskinen har ett avstånd till vägg på minst
0,5m på ltersidan.
Att maskinen alltid står stabilt.
INSTALLATION
TF 15HW EBS: Placera maskinen på en så
central plats som möjligt. Frigör luftfördelare.
Maskinen ställs så att luftintagen inte blir tätt mot
någon vägg. Alternativt monteras maskinen på
vägg med hjälp av nyckelhålsfästena.
TF 30HW EBS: För att uppnå bästa tork- och
värmeresultat skall maskinen placeras så cen-
tralt som möjligt i lokalen. Det är mycket viktigt
att äkten går kontinuerligt för att uppnå bästa
resultat. Minsta avstånd från vägg 0,5m. Maskinen
ska endast användas upprätt med hjul nedåt. Om
maskinen ska hängas upp, använd de 4st öglor

DRIFT
HANTERING NORMALDRIFT
Drift
Vid drift av hetvattensystem där man önskar att an-
vända frysskydd skall Polypropylenglykol användas
med rätt fryspunkt. I normala fall ca -20 °C.
Start & stopp
ON/OFF
Inställning av rumstemperatur
Vrid termostat till önskat läge. Skala 1-5 där 5 är
max temperatur. Läge 3 motsvarar ca 15-18°C.
Filterbyte
• Filterbyte sker ca var 4:e vecka eller vid behov.
Filtrets ödesriktning är att pilen på ltret skall
peka inåt maskinen. Använd alltid El-Björns origi-
nallter.
• Stäng av maskinen med strömbrytaren ON/OFF.
• Återstarta maskinen
OBS! Vid byte av luftlter bör andningsskydd och
handskar användas. Placera använt lter i en påse
och förslut den.
HANTERING ONORMALDRIFT
Maskinen startar inte
Kontrollera att säkringar i närmaste elskåp är hela
och att inte jordfelsbrytare är påverkad.
Tillse att batteriet är uppvärmt >5°. Frostvakten
blockerar start (vid temp <5°).
Internt ”Elfel”. Kontakta behörig servicetekniker.
Maskinen blåser för lite luft
Om textilfördelaren inte reser sig upp TF 30HW
EBS eller att det blåser ur TF 15HW EBS.
Se efter så att ltret inte är helt igensatt.
Det kommer ingen varmluft
Kontrollera inkommande vattentemperatur.
Kontrollera sätesventil.
Kontrollera att termostaten är inställd på rätt
temperatur.
Kontrollera vattenöde.
MONTERING OCH DEMONTERING
Montering
Ställ maskinen på plats. Frigör luftfördelaren. Lås hjulen på maskinen så att den inte kan komma i
rullning. Minsta avstånd från vägg är 0,5 m. Anslut framledningsslang och returslang mot maskinen. Fyll
systemet med vatten och trycksätt. OBS! Viktigt att lufta vattensystemet!
Anslut elkabel till en elcentral som har jordfelsbrytare.
Maskinen startas ON/OFF
Maskinen är försedd med en frostskyddsvakt (TF 30HW EBS ej TF 15HW EBS) som stänger av äkten
om returvattentemperaturen är lägre än +5°.
Demontering
Vid demontering. Stäng av inkommande vatten. Koppla ifrån elanslutningen till maskinerna.
Börja med att släppa ut vattnet genom avtappningskranen. När trycket sjunker, lossa slangarna vid
inkommande vatten. Fyll på frysskydd vid behov, se “Transport och förvaring”.
OBS! Tänk på frysrisken. Var mycket noggrann vid avtappning. Maskinen kan nu transporteras.
OBS! Alla reparationer av elektriska delar skall utföras av personal med elbehörighet.

• Använd aldrig en defekt maskin.
• Märk alltid defekt maskin med ”får inte
användas” tills den är reparerad.
• Håll er maskin i god kondition genom att
regelbundet vårda den.
• Byt alltid lter efter användning. Använd
alltid El-Björns originallter.
• Filter bytes efter ca 4 veckor eller efter
behov.
• Innan maskinen används kontrollera alltid
huvudfunktionerna (äkt & vattenbatteri,
termostat).
• Kontrollera och efterdrag vvs-
kopplingarna.
• Kontrollera och efterdrag
elanslutningarna på maskinen.
• Kontrollera att inga skruvar är lösa och
att alla delar är rätt monterade.
• Tillse att det inte nns några defekta delar
som kan påverka säkerheten.
• Om onormalt ljud eller vibrationer före-
kommer, stäng av maskinen omgående
och se till att det blir korrigerat.
• Service av äkt alternativt rengöring inuti
görs genom att öppna de 4 låsen på sidorna
(behövs nyckel) och lyfta av Modul 2. från
Modul 1. Modulernas kommunikation/el sker
genom chassiekontakter och de 4st ”nycklade”
styrpinnarna som bestämmer modulernas
position. Se servicemanual.
Rengöring
• För utvändig rengöring använd en mild tvål
lösning och en fuktig trasa.
• Invändigt blåses maskinen ur med luft och
torkas därefter ur med en fuktig trasa.
• Använd aldrig brandfarliga eller brännbara
lösningsmedel i närheten av maskinen.
• Vattenbatteriet sköljs ur med rent vatten.
OBS! Alla reparationer av elektriska delar skall
utföras av servicetekniker, behörig fackman
SERVICE
UNDERHÅLL
Dagligt underhåll skall ske på arbetsplatsen av utsedd operatör.
Varning!
För att eliminera risken för skador, koppla alltid ur elanslutningarna innan ni börjar med
servicearbetet. Dessa punkter kontrolleras av driftoperatör.
FELSÖKNING/CHECKLISTA
Maskinen startar inte
• Kontrollera att säkringarna i närmaste elskåp
är hela.
• Kontrollera att jordfelsbrytaren i närmaste
elskåp inte har löst ut.
• Tillse att batteriet är uppvärmt >5°. Frostvakt-
ten blockerar start (vid temp <5°).
Gäller bara TF 30HW EBS.
Maskinen blåser för lite luft
• Kontrollera att luftintag och lter inte är igen
satt.
Det kommer ingen varmluft
• Känn på inkommande vattenslang. Är den
kall, prova att släppa ut lite vatten genom
avtappningskranen i botten på vattenbatteriet
för att hjälpa cirkulationen och lufta eventuell
luft.
• Kommer det ändå inget varmvatten, kontroll
era värmekällan.
• Kontrollera att det inte nns några veck på
slangen som hindrar vattenöde.
Om fel kvarstår kontakta behörig fackman eller
tillverkaren.

TRANSPORT/FÖRVARING
Transport
Maskinen skall alltid transporteras stående. Vid transporter skall maskinen förankras i transportfordo-
net. Maskinen skall lyftas i de 4st lyftöglor som nns på maskinens Modul 1 (TF 30HW EBS).
Om vattenbatterierna inte är helt tömda och man vill säkra maskinerna från skador skall
vattenbatterierna fyllas med etylenglykol under transport. Normalt bör glykolen blandas för -20°C.
Förvaring
Maskinerna bör förvaras med tömda och urblåsta batterier i ett frostfritt torrt utrymme. Om
maskinerna förvaras i utrymmen där det kan bli minusgrader skall batterierna frysskyddas.
- Rekommenderat etylenglykol med rätt koncentration beroende på krav av fryspunkt på frysskydds-
vätskan minst -20°C.
- Vid pH under 7 tyder det på att vätskan börjar surna som i sin tur kan skada batterierna. Metaller
mår inte bra i vätska med lågt pH.
- Andra rekommendationer är att inte bevara glykolen i öppna kärl. Färsk etylenglykol
rekommenderas. Vid återanvändning av frysvätskan skall frysvätskan förvaras i dunkar uppfyllda
och förslutna upp till bredden (utan luft). Utsätter man frysvätskan för luft/syre så försvagas
korrosionsinhibitorn i frysvätskan. Kolla gärna fryspunkten med refraktometer.
SKROTNING
Maskinen skall lämnas till återvinningsstation i enlighet med statliga eller lokala förordningar.
GARANTI
Standardavtalet NL09 gäller för El-Björn AB:s leveranser och produkter. Enligt dessa bestämmelser
ansvarar El-Björn AB för fel som visar sig inom ett år från leveransen.
För fackmän som registrerar sig enligt nedan, gäller NL 09 också, dock med följande ändring.
El-Björn AB ansvarar för fel som visar sig inom fem år från leveransen, gäller endast för produkter som
registreras på hemsidan.
I övrigt gäller NL 09:s bestämmelser.
För att få detta förlängda skydd måste Du registrera Dig inom 14 dagar från det att Du har köpt
produkterna.

NO
SIKKERHET
Les nøye gjennom instruksjonsboken
og sørg for at du forstår innholdet før
du bruker produktet.
Produsentens garantier for at dette produktet opp-
fyller krav til sikkerhet i henhold til EU-direktiver
og standarder.
EU-samsvarserklæring, se www.elbjorn.com
Varselsymboler på produktet.
Hvis disse mangler, skal de så fort som mulig
erstattes med nye. Du kan nne dem på El-Björns
hjemmeside.
Sikkerhet ved montering
• Ved bruk av forlengelseskabler skal det bare
brukes kabler som er godkjent og merket for
utendørsbruk.
• Koble maskinen til en elsentral med jordfeil-
bryter.
• Kontroller elboks, vannkoblinger, slanger og
strømkabler ved hver igangsetting og avsteng-
ning. Skift ut eventuelle defekte deler.
• Ved bruk av vannslange, bruk alltid en slange
som tåler minst 100 °C og et driftstrykk på
minst 10 bar. Bruk bare originalkoblinger.
• Ved eventuell montering av El-Björns luftfor-
deler skal maskinen være avslått.
• Sørg for at avstanden fra veggen er minst 0,5
m.
• Maskinen må ikke brukes i umiddelbar nærhet
av dusj, bad, basseng eller lignende.
Sikkerhet under bruk
• Maskinen skal alltid kobles til El-Björns luftfor-
deler.
• Maskinen må aldri tildekkes under drift.
• Hjulene skal være låste under drift.
• Elboksens luke skal være stengt.
• 4 stk. eksenterlåser skal være låste med nøkkel
under drift.
• Hold maskinen og arbeidsområdet rent.
• Følg instruksjonene angående frostrisiko i
vannbatteriet.
• Berør ikke slanger eller koblinger. Disse inne-
holder varmtvann.
• Unngå å mishandle strømkabelen. Rykk ikke ut
kabelen fra stikkontakten/inntaket. Utsett den
ikke for høy varme, olje eller skarpe kanter.
• Maskinen skal stå stabilt.
• Det er viktig at man ikke løfter hele maskinen
etter bærehåndtakene for modul 2 (varmemodu-
len).
- Barn yngre enn 3 år må ikke oppholde seg ved
apparatet med mindre de er under kontinuerlig
oppsikt.
- Barn mellom 3 og 8 år får bare slå på/av mas-
kinen under forutsetning av at den er installert
i sin normale posisjon og at de har fått instruk-
sjon om sikker bruk og forstår de risikoene
som nnes. Barn mellom 3 og 8 år må ikke
koble til, regulere eller utføre vedlikehold på
maskinen.
- Denne maskinen kan brukes av barn fra 8 år og
eldre og av personer med nedsatt vurderings-
evne, redusert fysisk eller mental kapasitet, eller
mangel på erfaring og kunnskap, så fremt de er
blitt vist eller instruert om hvordan maskinen
brukes på en sikker måte og forstår de risikoer
som nnes. Barn må ikke leke med maskinen.
Rengjøring og vedlikehold må ikke utføres av
barn uten tilsyn.
ADVARSEL: Deler av maskinen kan bli veldig
varme og forårsake brannskader. Man må
være spesielt oppmerksom på dette når barn
og utsatte personer er til stede.
Sikkerhet ved service/vedlikehold
Maskinen skal være spenningsløs ved service/
vedlikehold.
PERSONLIG VERNEUTSTYR
Ved bytte av luftlter bør det brukes ånde-
drettsvern og hansker. Plasser brukt lter i en pose
og lukk den.
KUNNSKAPSKRAV
Eventuelle inngrep og installasjoner skal utføres
av kvalisert servicetekniker, fagperson eller av
produsenten.

RISIKOVURDERING
Ved bruk av andre enn El-Björns anbefalte reservedeler eller tilbehør er det fare for maskin- eller per-
sonskade.
Maskinen er bare beregnet på tørking og oppvarming av lokaler med et midlertidig behov for dette.
Når man bruker elektriske maskiner, skal grunnleggende sikkerhetsforskrifter alltid følges for å minske
risikoen for brann, elektrisk støt, brannskader eller annen personskade.
Les instruksjonene før dere starter maskinen og ta siden vare på instruksjonene for sikker drift.
NO
INNLEDNING
1. Camlock-tilkoblinger
2. Betjeningspanel
3. Ledningssett
4. Avtappingskran
5. Termostat
6. Filter (TF 30HW 2 stk., TF 15HW 1 stk.)
7. Løekroker (ikke TF 15HW)
8. Eksenterlås
Modul 1
Viemodul
Modul 2
Varmemodul
Modul 3
Lufordeler
8
7
6
2
1
3
5
4

BESKRIVELSE
Hele produktet er oppbygd av pulverlakkert korrosjonsbestandig forsinket stålplate.
Maskinen er moduloppbygd og består av tre hoveddeler.
Modul 1. (Viftemodul) inneholder bl.a. hjul, lter (2 stk. lter på TF 30HW EBS og 1 stk. lter på TF
15HW EBS), vifte og løftekroker (bare på TF 30HW EBS).
Modul 2. (Varmemodul) inneholder bl.a. ON/OFF, inntak, avtappingskran for vann, termostat, vann-
batteri, camlock-tilkoblinger.
Modul 3. Tekstilluftfordeler TF 30HW EBS og platefordeler på TF 15HW EBS.
Modul 1.
- 4 kraftige hjul for forytning, hvorav 2 er låsbare.
- 4 løftekroker på TF30HW EBS for forytninger eller opphenging av maskinen i taket.
2 nøkkelhullkroker på TF 15HW EBS for veggmontering.
- 1 lter (TF15HW EBS) eller 2 ltre (TF30HW EBS) med ekstra forlter for lengre levetid.
Modul 2.
- Inntak, avtappingskran, termostat sitter godt beskyttet under overhenget.
- TF 15HW EBS har opphengsbeslag for oppheng på vegg.
- Elboksen har en luke for åpning ovenfra. Bare for kvalisert servicetekniker.
- ON/OFF.
Modul 3.
Luftfordeler.
Luften suges inn via 1 lter på TF15HW EBS og 2 ltre på TF30HW EBS (Modul 1). Dette prinsip-
pet fungerer som en innsugingslyddemper, og deretter for trykkoppbygning av luften i viftekammeret.
Luften varmes opp (Modul 2) via varmtvannsbatteriet og strømmer ut gjennom tekstilluftfordeleren
TF30HW EBS og platefordeleren på TF15HW EBS (Modul 3) som gir lang kastlengde av varm, tørr
luft.
Betjeningspanel
NO

TEKNISKE DATA
TF 15HW 230 VAC TF 30HW 230 VAC
H inkl. luftfordeler 945 mm 1950 mm
H ekskl. luftfordeler 745 mm 1000 mm
B 435 mm 550 mm
D 475 mm 645 mm
Vekt totalt (overdel, underdel,
fordeler)
35 kg (17) (16) (2) 67 kg (24,5) (42,5) (11,5)
Total varmeeffekt 15* 33*
Lydnivå 61 dB(A) 65 dB(A)
Vanntilkobling Camlock 25 mm type A 25 mm type A
Merkestrøm 1,4 A 2,2 A
Merkespenning 1 N~230 V 1 N~230 V
Kapslingsklasse IP44 IP44
Sesongmiddelvirkningsgraden (ηs) 36 % 36 %
Motor og luftside
Spenning vifte 1 N~230 V 1 N~230 V
Effekt vifte 170 W 500 W
Strøm vifte 1,4 A 2,2 A
Luftstrøm 800 m³/h 2500 m³/h
Temperaturøkning 52 ºC 38 ºC
EU-samsvarserklæring, se www.elbjorn.com
* 80–50 vann og +5ºC i luften
NO

OBS!
Avsnittet som handler om sikkerhet, skal leses og
forstås av alle som bruker eller utfører service på
maskinen. Bruksanvisningen omfatter bruk og
de ulike vedlikeholdsoppgavene som kan utføres
av operatøren. Mer omfattende service eller feil-
søking skal utføres av kvalisert servicetekniker,
fagperson eller av produsenten. Bruksanvisningen
beskriver alle nødvendige sikkerhetsdetaljer og skal
leses og forstås av brukeren før maskinen kobles
til strømnettet. Det vil si at den første oppgaven
ved leveranse er å lese bruksanvisningen.
På maskinen nnes det symboler og varselmerker
som er nevnt under ”Sikkerhet”. Hvis et varsel-
merke på maskinen er blitt deformert eller slitt, må
det bestilles og monteres et nytt merke så fort som
mulig for å sikre størst mulig sikkerhet ved bruken
av maskinen.
Maskinen må bare brukes til den typen arbeid som
beskrives i denne bruksanvisningen.
Produsenten forbeholder seg retten til å gjøre
endringer.
BRUKSOMRÅDE
Maskinen er beregnet på å tørke og varme opp
bygninger der det er behov for midlertidig varme,
tørking eller luftsirkulasjon.
maskinen skal henges opp, bruk de re krokene
som nnes. Kontroller at de ikke er skadde eller
deformerte. Krokene er bare beregnet på å løfte
maskinens egen vekt.
Plasser maskinen på et egnet sted. Løsne trans-
portremmen over luftfordeleren (gjelder tekstilfor-
deler). Koble strømkabelen til en elsentral som har
jordfeilbryter. Start ON/OFF.
INSTALLASJON
KONTROLL FØR IDRIFTSETTING
At maskinen er beskyttet via jordfeilbryter.
At ltrene er plass og at de er rene og hele.
At kabel og kontakt ikke er skadet eller i dårlig
stand.
At luftfordeleren er riktig montert og har fri
passasje.
At hjulene er låste.
At maskinen har en avstand til vegg på minst
0,5 m på ltersiden.
At maskinen alltid står stabilt.
INSTALLASJON
TF 15HW EBS: Plasser maskinen på en så sentral
plass som mulig. Frigjør luftfordeleren. Maskinen
stilles slik at luftinntakene ikke blir tiltettet av en
vegg. Alternativt monteres maskinen på vegg ved
hjelp av nøkkelhullfestene.
TF 30HW EBS: For å oppnå beste tørke- og var-
meresultat må maskinen plasseres så sentralt som
mulig i lokalet. Det er svært viktig at viften går
kontinuerlig for å oppnå best resultat. Minste av-
stand fra vegg er 0,5 m. Maskinen skal bare brukes
i stående stilling med hjulene vendt nedover. Hvis
NO

DRIFT
HÅNDTERING NORMAL DRIFT
Drift
Ved drift av varmtvannssystem der man ønsker å
bruke frostvæske, skal det brukes polypropylenglykol
med rett frysepunkt. I normale tilfeller ca. -20 °C.
Start og stopp
ON/OFF
Innstilling av romtemperatur
Vri termostaten til ønsket posisjon. Skala 1–5 der 5
er maks. temperatur. Posisjon 3 tilsvarer ca. 15–18
°C.
Filterbytte
• Filter byttes ca. hver 4. uke eller ved behov. Fil-
terets strømningsretning er at pilen på lteret skal
peke innover mot maskinen. Bruk alltid El-Björns
originallter.
• Slå av maskinen med strømbryteren ON/OFF.
• Start maskinen på nytt
OBS! Ved bytte av luftlter bør det brukes ånde-
drettsvern og hansker. Plasser brukt lter i en pose
og lukk den.
HÅNDTERING UNORMAL DRIFT
Maskinen starter ikke
Kontroller at sikringer i nærmeste elskap er hele
og at jordfeilbryteren ikke er utløst.
Sørg for at batteriet er oppvarmet > 5°. Frostsen-
soren blokkerer start (ved temp. < 5°).
Intern ”Elfeil”. Kontakt kvalisert servicetekniker.
Maskinen blåser for lite luft
Hvis tekstilfordeleren ikke reiser seg opp TF
30HW EBS eller at det blåser fra TF 15HW EBS.
Sjekk at lteret ikke er helt tiltettet.
Det kommer ingen varmluft
Kontroller temperaturen på innkommende vann.
Kontroller seteventilen.
Kontroller at termostaten er innstilt på rett tem-
peratur.
Kontroller vannstrømmen.
MONTERING OG DEMONTERING
Montering
Plasser maskinen på stedet der den skal brukes. Frigjør luftfordeleren. Lås hjulene på maskinen slik at
den ikke kan begynne å rulle. Minste avstand fra vegg er 0,5 m. Koble fremledningsslange og returslan-
ge mot maskinen. Fyll systemet med vann og trykksett. OBS! Det er viktig å lufte vannsystemet!
Koble strømkabelen til en elsentral som har jordfeilbryter.
Maskinen startes med ON/OFF
Maskinen er utstyrt med en frostbeskyttelsestermostat (TF 30HW EBS, ikke TF 15HW EBS) som slår
av viften hvis returvanntemperaturen er lavere enn +5°.
Demontering
Ved demontering. Steng av innkommende vann. Koble fra strømmen til maskinene.
Begynn med å slippe ut vannet gjennom avtappingskranen. Når trykket har sunket, løsnes slangene ved
innkommende vann. Fyll på frostvæske ved behov, se ”Transport og oppbevaring”.
OBS! Tenk på frostrisikoen. Vær meget nøye ved avtapping. Maskinen kan nå transporteres.
OBS! Alle reparasjoner av elektriske deler skal utføres av personale med påkrevde kunnskaper om
elektrisk utstyr.
NO

• Bruk aldri en defekt maskin.
• Merk alltid defekt maskin med ”må ikke bru-
kes” inntil den er reparert.
• Hold maskinen i god stand ved å etterse den
regelmessig.
• Bytt alltid lter etter bruk. Bruk alltid El-
Björns originallter.
• Filter byttes etter ca. 4 uker eller ved behov.
• Før maskinen brukes, kontroller alltid hoved-
funksjonene (vifte og vannbatteri, termostat).
• Kontroller og ettertrekk VVS-koblingene.
• Kontroller og ettertrekk strømtilkoblingene på
maskinen.
• Kontroller at ingen skruer er løse og at alle
deler er riktig montert.
• Kontroller at det ikke nnes defekte deler som
kan påvirke sikkerheten.
• Hvis det forekommer unormale lyder eller vi-
brasjoner, slå av maskinen omgående og sørg
for at det blir korrigert.
• Service på viften eller rengjøring innvendig
gjøres ved å åpne de 4 låsene på sidene (nøkkel
behøves) og løfte av Modul 2 fra Modul 1.
Modulenes kommunikasjon/strøm skjer
gjennom chassiskontakter og de 4 ”nøklede”
styrepinnene som bestemmer modulenes
posisjon. Se servicemanualen.
Rengjøring
• Til utvendig rengjøring brukes det en mild
såpeløsning og en fuktig klut.
• Innvendig blåses maskinen ren med luft og
deretter tørkes det av med en fuktig klut.
• Bruk aldri brannfarlige eller brennbare løse-
midler i nærheten av maskinen.
• Vannbatteriet skylles med rent vann.
OBS! Alle reparasjoner av elektriske deler
skal utføres av servicetekniker eller kvalisert
fagperson.
SERVICE
VEDLIKEHOLD
Daglig vedlikehold skal skje på arbeidsplassen av utpekt operatør.
Advarsel!
For å eliminere risikoen for skader, koble alltid fra strømtilkoblingene før dere begynner med
servicearbeidet. Disse punktene kontrolleres av driftsoperatøren.
FEILSØKING/SJEKKLISTE
Maskinen starter ikke
• Kontroller at sikringene i nærmeste elskap er
hele.
• Kontroller at jordfeilbryteren i nærmeste
elskap ikke er utløst.
• Sørg for at batteriet er oppvarmet > 5°. Frost-
sensoren blokkerer start (ved temp. < 5°).
Gjelder bare for TF 30HW EBS.
Maskinen blåser for lite luft
• Kontroller at luftinntak og lter ikke er tiltet-
tet.
Det kommer ingen varmluft
• Kjenn på innkommende vannslange. Er den
kald, prøv å slippe ut litt vann gjennom avtap-
pingskranen i bunnen på vannbatteriet for å
hjelpe sirkulasjonen og lufte ut eventuell luft.
• Kommer det fortsatt ikke noe varmtvann,
kontroller varmekilden.
• Kontroller at det ikke nnes bøyer på slangen
som hindrer vannstrømmen.
Hvis feilen vedvarer, kontakt kvalisert fagperson
eller produsenten.
NO

TRANSPORT/OPPBEVARING
Transport
Maskinen skal alltid transporteres stående. Ved transport skal maskinen forankres i transportkjøretøyet.
Maskinen skal løftes etter de re løftekrokene som nnes på maskinens Modul 1 (TF 30HW EBS).
Hvis vannbatteriene ikke er helt tømt og man vil sikre maskinene mot skader, skal vannbatteriene fylles
med etylenglykol under transport. Normalt bør glykolen blandes for -20 °C.
Oppbevaring
Maskinene bør oppbevares med tømte og renblåste batterier i et frostfritt, tørt rom. Hvis maskinene
oppbevares på steder der det kan bli minusgrader, må man bruke frostvæske i batteriene.
- Anbefalt etylenglykol med rett konsentrasjon avhengig av krav til frysepunkt for frostvæsken, minst
-20 °C.
- Ved pH under 7 tyder det på at væsken begynner å bli sur, noe som i sin tur kan skade batteriene.
Væske med lav pH er ikke bra for metaller.
- Andre anbefalinger er å ikke lagre glykolen i åpne beholdere. Fersk etylenglykol anbefales. Ved gjen-
bruk av frostvæske skal den oppbevares i lukkede dunker som er helt fylt opp (uten luft). Hvis man
utsetter frostvæsken for luft/oksygen, svekkes korrosjonshemmeren i frostvæsken. Sjekk gjerne
frysepunktet med et refraktometer.
KASSERING
Maskinen skal leveres til gjenvinningsstasjon i samsvar med statlige eller lokale forskrifter.
GARANTI
Standardavtalen NL09 gjelder for El-Björn ABs leveranser og produkter. Ifølge disse bestemmelsene
har El-Björn AB ansvar for feil som oppstår innen ett år fra leveringstidspunktet.
For fagpersoner som registrerer seg som beskrevet nedenfor, gjelder også NL09, men med følgende
endring.
El-Björn AB har ansvar for feil som oppstår innen fem år fra leveransen. Dette gjelder bare for produk-
ter som registreres på hjemmesiden.
For øvrig gjelder NL09s bestemmelser.
For å få denne forlengede beskyttelsen må du registrere deg innen 14 dager fra du kjøpte produktene.
NO

FI
TURVALLISUUS
Lue käyttöohje huolellisesti ja ymmärrä
sen sisältö ennen tuotteen käyttöä.
Valmistajan takuut tälle tuotteelle täyttävät sovel-
lettavien EY-direktiivien ja -standardien turvalli-
suusvaatimukset.
EY-vaatimustenmukaisuusvakuutus, ks.
www.elbjorn.com
Varoitusmerkinnät tuotteessa.
Jos ne puuttuvat, ne on mahdollisimman nopeasti
korvattava uusilla. Niitä löytyy El-Björnin kotisi-
vulta.
Turvallisuus asennuksen yhteydessä
• Käytä jatkojohtoja käyttäessäsi vain ulkokäyt-
töön hyväksyttyjä ja merkittyjä johtoja.
• Yhdistä kone vikavirtakytkimellä varustettuun
sähkökeskukseen.
• Tarkasta sähkökotelo, vesiliittimet, letkut ja
sähkökaapelit jokaisen käynnistyksen ja purka-
misen yhteydessä. Vaihda mahdolliset vialliset
osat.
• Vesiletkun käyttö: käytä ainoastaan letkua, joka
kestää vähintään 100 °C:n lämpötilan ja 10
baarin käyttöpaineen. Käytä vain alkuperäisiä
liittimiä.
• Koneen virran on oltava katkaistuna El-Björnin
mahdollisen ilmanjakajan asennuksen aikana.
• Varmista, että etäisyys seinästä on vähintään
0,5m.
• Konetta ei saa käyttää suihkun, kylpyammeen,
uima-altaan tai vastaavan välittömässä läheisyy-
dessä.
Turvallisuus käytön aikana
• Kone on aina liitettävä El-Björnin ilmanjaka-
jaan.
• Konetta ei saa koskaan peittää käytön aikana.
• Pyörät on lukittava käytön aikana.
• Sähkökotelon kannen on oltava kiinni.
• 4 epäkeskolukkoa on lukittava avaimella käytön
ajaksi.
• Pidä kone ja työalue puhtaana.
• Noudata vesipatterin jäätymisvaaraa koskevia
ohjeita.
• Älä koske letkuihin tai liittimiin. Niissä on
kuumaa vettä.
• Älä käsittele sähkökaapelia väärin. Älä nykäise
sähkökaapelia irti pistorasiasta. Älä altista sitä
korkeille lämpötiloille, öljylle tai teräville reu-
noille.
• Koneen on oltava tukevasti alustallaan.
• On tärkeää, ettei koko konetta nosteta moduu
lin 2 (lämmitysmoduuli) kantokahvoista.
- Alle 3-vuotiaat lapset eivät saa oleskella laitteen
lähellä, ellei heitä pidetä koko ajan silmällä.
- 3–8 -vuotiaat lapset saavat käynnistää / sam-
muttaa koneen ainoastaan sillä edellytyksellä,
että se on asennettu normaaliin asentoon ja että
heille on neuvottu koneen turvallinen käyttö ja
että he ymmärtävät koneeseen liittyvät vaarat.
3–8 -vuotiaat lapset eivät saa liittää, säätää tai
huoltaa konetta.
- Tätä laitetta voivat käyttää yli 8-vuotiaat lapset
sekä henkilöt, joiden fyysinen tai henkinen
toimintakyky on alentunut tai joilta puuttuu
kokemusta ja tietoa, jos heille on opetettu tai
annettu tietoa laitteen turvallisesta käytöstä, ja
he ymmärtävät mahdollisesti esiintyvät vaarat.
Lapset eivät saa leikkiä laitteella. Lapset eivät
saa puhdistaa ja huoltaa laitetta ilman valvontaa.
VAROITUS: Tämä laitteen osat saattavat tulla
erittäin kuumiksi ja aiheuttaa palovammoja.
Erityistä huomiota on kiinnitettävä silloin,
kun lähistöllä on lapsia ja alttiissa asemassa
olevia henkilöitä.
Turvallisuus huollon/kunnossapidon aikana
Koneen on oltava jännitteetön huollon/kunnossa-
pidon aikana.
HENKILÖKOHTAISET SUOJAVARUS-
TEET
Ilmansuodatinta vaihdettaessa on käytettävä
hengityssuojainta ja suojakäsineitä. Aseta käytetty
suodatin pussiin ja sulje pussi.
VAADITTAVAT TIEDOT
Mahdolliset toimenpiteet ja asennukset on annet-
tava pätevän huoltoteknikon, ammattilaisen tai
valmistajan tehtäväksi.

RISKINARVIOINTI
Muita kuin El-Björnin suosittelemia varaosia tai lisävarusteita käytettäessä on olemassa kone- tai henki-
lövahingon vaaran mahdollisuus.
Kone on tarkoitettu ainoastaan tilojen tilapäiseen kuivaamiseen ja lämmitykseen. Sähkökäyttöisiä koneita
käytettäessä on aina noudatettava turvallisuusmääräyksiä tulipalojen, sähköiskujen, palovammojen ja
henkilövahinkojen vaaran vähentämiseksi.
Lue ohjeet ennen koneen käynnistämistä ja säilytä ne sen jälkeen käyttöturvallisuuden varmis-
tamiseksi.
FI
JOHDANTO
1. Camlock-liittimet
2. Ohjauspaneeli
3. Letkuteline
4. Tyhjennyshana
5. Termostaatti
6. Suodatin (TF 30HW 2 kpl, TF 15HW 1 kpl)
7. Nostokorvakkeet (ei TF 15HW)
8. Epäkeskolukko
Moduuli 1
Puhallinmoduuli
Moduuli 2
Lämmitysmoduuli
Moduuli 3
Ilmanjakaja
8
7
6
2
1
3
5
4

KUVAUS
Koko tuote on valmistettu jauhemaalatusta korroosionkestävästä galvanoidusta teräslevystä.
Kone on moduulirakenteinen ja koostuu 3 pääosasta.
Moduuli 1. (Puhallinmoduuli) sisältää mm. pyörät, suodattimet (2 suodatinta TF 30HW EBS:ssä ja 1
suodatin TF 15HW EBS:ssä), puhallin ja nostokorvakkeet vain TF 30HW EBS.
Moduuli 2. (Lämmitysmoduuli) sisältää mm. ON/OFF-virtakytkin, pistorasia, vedentyhjennyshana,
termostaatti, vesipatteri, camlock-liitännät.
Moduuli 3. Tekstiili-ilmanjakaja TF 30HW EBS:ssä ja levyilmanjakaja TF 15HW EBS:ssä.
Moduuli 1.
- 4 tukevaa pyörää siirtämistä varten, joista 2 on lukittavia.
- 4 nostokorvaketta TF30HW EBS:n siirtämiseen tai koneen ripustamiseksi kattoon.
2 avaimenreikäsilmukkaa seinäasennukseen TF 15HW EBS.
- 1 (TF15HW EBS) tai 2 (TF30HW EBS) suodatinta ylimääräisellä esisuodattimella käyttöiän pidentämi-
seksi
Moduuli 2.
- Pistorasia, tyhjennyshana ja termostaatti ovat hyvin suojassa ulokkeen alla.
- TF 15HW EBS:ssä on ripustusosat seinäasennusta varten.
- Avattava luukku sähkökotelon yläosassa. Vain päteville huoltoteknikoille.
- ON/OFF-virtakytkin.
Moduuli 3.
Ilmanjakaja
Ilma imetään 1 suodattimen kautta TF15HW EBS:ssä ja 2 suodattimen kautta TF30HW EBS:ssä (mo-
duuli 1). Tämä periaate toimii imuäänenvaimentimena, minkä jälkeen ilman paine muodostuu puhal-
linkammiossa. Ilma lämmitetään (moduuli 2) kuumavesipatterissa ja se virtaa ulos tekstiili-ilmanjakajan
kautta TF30HW EBS:ssä ja levyilmanjakajan kautta TF15HW EBS:ssä (moduuli 3), joka takaa lämpi-
män, kuivan ilman pitkän heittopituuden.
Ohjauspaneeli
FI
