SOMMARIO
1.0 CARATTERISTICHE GENERALI ..................................................................................................................2
1.1 GESTIONE ALLARMI.................................................................................................................................................................... 3
1.2 AUTODIAGNOSTICA.................................................................................................................................................................... 3
2.0 INSTALLAZIONE ..........................................................................................................................................4
3.0 MODULO SIRENA .........................................................................................................................................5
3.1 PROGRAMMAZIONI DI FABBRICA............................................................................................................................................ 6
3.2 PROGRAMMAZIONI TIME OUT SUONATA............................................................................................................................... 6
3.3 PROGRAMMAZIONI TIPO INGRESSI......................................................................................................................................... 6
3.4 PROGRAMMAZIONI RIFERIMENTO INGRESSI........................................................................................................................ 6
3.5 PROGRAMMAZIONI CONTEGGIO ALLARMI............................................................................................................................ 7
3.6 PROGRAMMAZIONI FUNZIONE PONTEGGI............................................................................................................................ 7
3.7 PROGRAMMAZIONE MODALITA’ DI SUONATA...................................................................................................................... 7
4.0 MODULO LAMPEGGIATORE .......................................................................................................................8
5.0 ACCESSORI ..................................................................................................................................................8
5.1 MODULO PROTEZIONI............................................................................................................................................................... 8
5.2 CONNESSIONI.............................................................................................................................................................................. 9
6.0 ESEMPIO DI COLLEGAMENTO .................................................................................................................10
7.0 CARATTERISTICHE TECNICHE ................................................................................................................11
1.0 CARATTERISTICHE GENERALI
Controlli gestiti tramite microprocessore;
Possibilità di programmare gli ingressi di blocco (BL) e TC come bilanciati o normalmente chiusi, riferiti a
positivo o negativo;
Time-out di suonata in caso di mancanza permanente del segnale di blocco (4 diverse temporizzazioni
programmabili);
Conteggio delle suonate (escludibile);
Test della batteria (sotto carico), integrità lampeggiatore e tromba;
Uscita elettrica di guasto per batteria bassa, interruzione o cortocircuito del modulo flash, interruzione o
cortocircuito tromba, anomalia funzionale modulo protezioni (se presente);
Memorizzazione allarme (tramite lampeggio del flash);
Protezione da inversione di polarità batteria e alimentazione da centrale;
Protezione antiapertura e antiasportazione;
Possibilità di scelta tra 16 diverse modulazioni di suonata
Funzione “DEMO” per l’ascolto (ad intensità ridotta) delle 16 diverse modulazioni di suonata;
Funzione di blocco iniziale;
Funzione stato impianto per “ponteggi”;
Lampeggiatore in tecnologia LED;
Controllo della corrente assorbita dalla centrale (limitazione a 150mA).
Gabbia interna di protezione inclusa nel modello HPA702LG/N
Gabbia interna di protezione opzionale per il modello HPA702L/N
Nota*. L’aggiunta del modulo “protezioni” opzionale richiede l’utilizzo della gabbia con trattamento “cataforesi”
(Cod. 80HP8910111).

3/44 HPA702L-LG/N
1.1 GESTIONE ALLARMI
Dopo aver correttamente cablato e richiuso entrambi gli ingressi (funzione di blocco al power-on), la sirena
genera allarme soltanto quando vengono a mancare sia il segnale di stato impianto “TC” (segnale presente =
impianto disattivato) che il segnale di blocco allarme “BL”.
L’assenza di uno solo dei due non provoca nessun evento di allarme; per bloccare un allarme in corso, è
sufficiente fornire il segnale di blocco. Nel caso il segnale di blocco permanga aperto a lungo, interviene il
timeout programmato tramite gli appositi ponticelli che provvede a far cessare la suonata. Bloccato l’allarme, il
flash continua a lampeggiare (ogni 2,5 s circa). La sirena permane in tale stato di memorizzazione allarme
finché non viene fornito il segnale TC (si spegne l’impianto).
NOTA: In caso di batteria scarica (al di sotto della soglia di 11,5V), viene interrotto il lampeggio del
flash per preservare la restante energia a favore dell’allarme acustico.
A completare le prestazioni della sirena sono disponibili, tramite appositi ponticelli, due funzioni aggiuntive:
Conteggio allarmi e Funzione Ponteggi (Per dettagli sul funzionamento vedere i paragrafi 3.5 e 3.6).
Nel caso la centrale non disponga di una uscita di stato impianto è necessario collegare insieme i due
segnali di BL e TC, tenendo presente che in tal modo si vengono a perdere parte delle prestazioni offerte
(memoria allarme, conteggio allarmi, funzione ponteggi).
NOTA: E’ indispensabile la connessione della batteria tampone in quanto, essendo limitato
l’assorbimento di corrente dalla centrale, senza di essa la sirena non è in grado di suonare.
1.2 AUTODIAGNOSTICA
La sirena HPA702L/N implementa una funzione di “autodiagnosi attiva” che provvede a verificare l’integrità
della batteria, della tromba, del lampeggiatore e del modulo protezioni (se presente).
Questo test viene effettuato una prima volta dopo un minuto dall’accensione (o dalla corretta applicazione dei
segnali BL e TC), quindi ad ogni attivazione impianto (apertura dell’ingresso TC) e dura circa 1 secondo; in
questo intervallo di tempo vengono sollecitati la tromba ed il flash e viene effettuata una misura sotto carico
della tensione di batteria, fornendo quindi eventuali segnalazioni di anomalia tramite l’uscita “guasto”.
La tensione di batteria, in caso di assenza della alimentazione da centrale, viene monitorata costantemente in
modo da poter tempestivamente segnalare eventuali anomalie. In questa condizione la batteria è già sotto
carico per cui non vengono aggiunti carichi addizionali.
In questo modo si ha sempre un controllo della piena funzionalità della sirena.
Un test analogo viene anche effettuato ad ogni inizio e fine allarme; a differenza del precedente, questo è
istantaneo in quanto la batteria è già sotto carico. La segnalazione di anomalia viene quindi aggiornata solo in
queste tre condizioni.
Eventuali guasti sono anche segnalati tramite il LED giallo locale (presente sul modulo lampeggiatore), che
però è visibile solo ad impianto disattivo (viene abilitata l’accensione solo con TC presente visualizzando
solo la prima anomalia riscontrata in ordine cronologico).
NOTA: Qualora si utilizzi un unico comando per BL e TC la suonata viene ritardata di circa 1 secondo.

4/44 HPA702L-LG/N

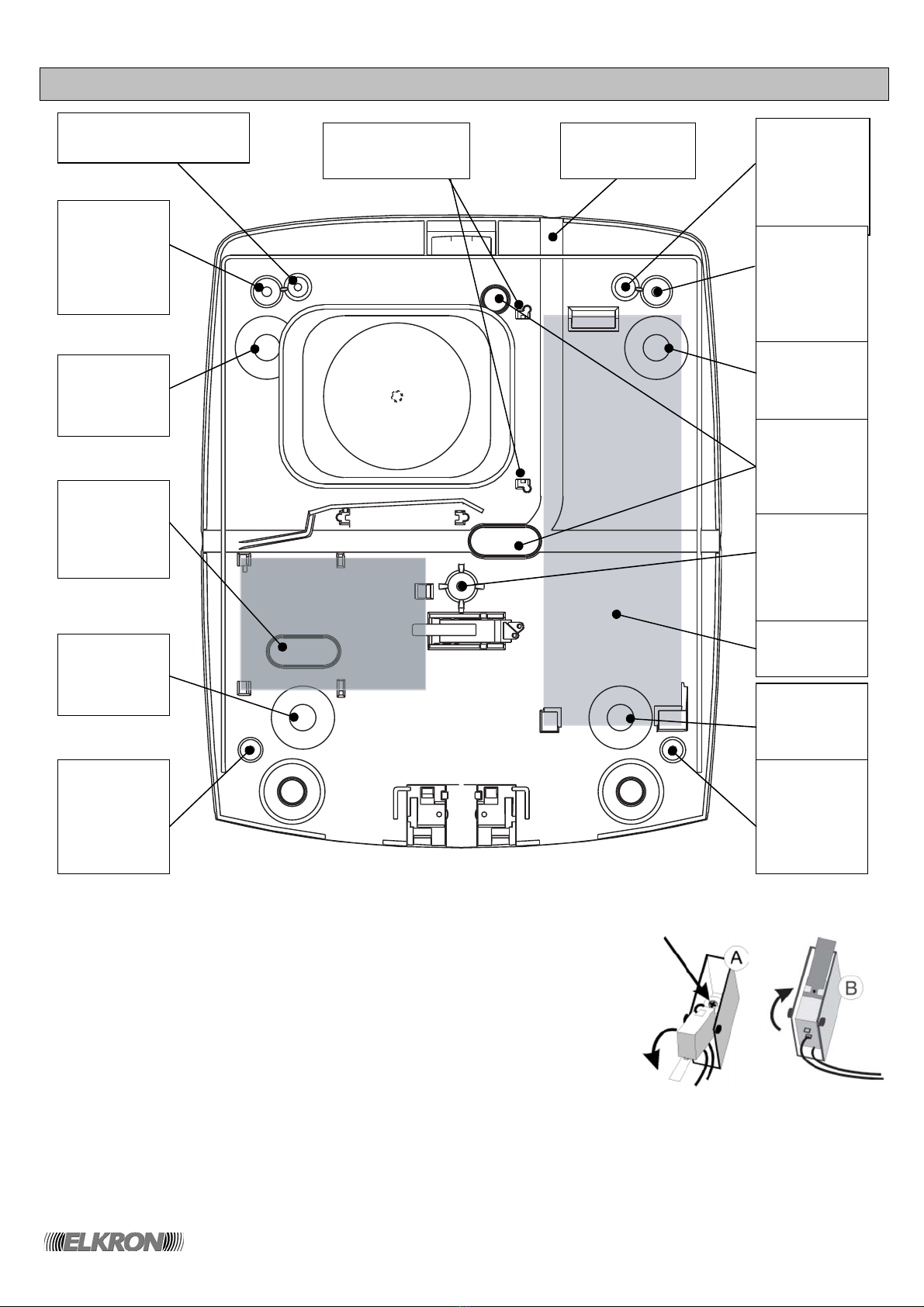

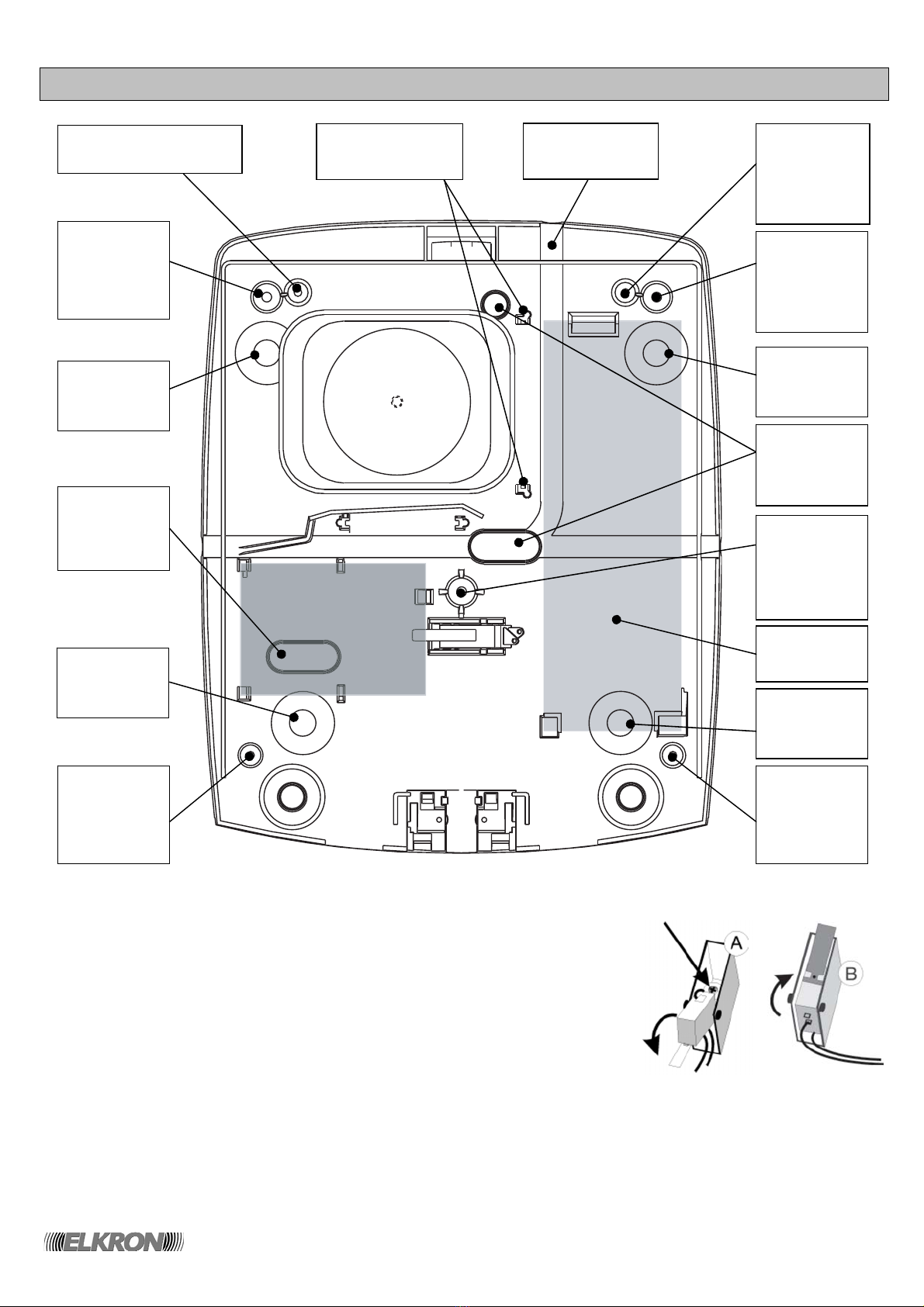

2.0 INSTALLAZIONE
Aprire la sirena svitando le tre viti frontali di chiusura e rimuovere la gabbia (se presente) svitando le 4 viti
che la fissano al fondo;
Fratturare una delle predisposizioni a sfondamento per il passaggio dei
cavi e fissare la sirena al muro tramite i tasselli forniti utilizzando i fori
previsti.
Effettuare collegamenti e programmazioni; usare del cavo multipolare
schermato per antintrusione.
Sollevare il micro antiapertura/antiasportazione (A) dopo averlo liberato
dal nastro adesivo che lo blocca. La vite su cui appoggia il micro è tarata
in fabbrica affinché la leva, in presenza del coperchio, chiuda il contatto.
Se così non fosse (per irregolarità del muro d’appoggio), avvitare o
svitare la vite quanto basta. Richiudere il micro (B).
Inserire la batteria nell’alloggiamento e collegare i faston: filo rosso al positivo, filo nero al negativo. La
sirena effettua il test iniziale (i LED si accendono per un istante e viene emesso un bip), dopodiché i LED del
flash cominciano a lampeggiare. In questa condizione la sirena non suona (funzione di blocco iniziale). La
predisposizione al corretto funzionamento si avrà dopo l’applicazione dei segnali di blocco (BL) e TC.
Colonna
forata per
fissaggio
gabbia
interna
Colonna
forata per
fissaggio
coperchio
esterno
Colonna
forata per
fissaggio
coperchio
esterno
Foro per
fissaggio al
muro
Foro per
fissaggio al
muro
Predisposiz.
sfondamento
passaggio
cavi
Alloggiam.
batteria
Canaline
passaggio cavi
Colonna forata per
fissaggio gabbia interna
Colonna
forata per
fissaggio
coperchio
esterno
Predisposiz.
sfondamento
passaggio
cavi
Foro per
fissaggio al
muro
Colonna
forata per
fissaggio
gabbia
interna
Colonna
forata per
fissaggio
gabbia
interna
Foro per
fissaggio al
muro
Predisposiz. per
modulo protezioni

5/44 HPA702L-LG/N

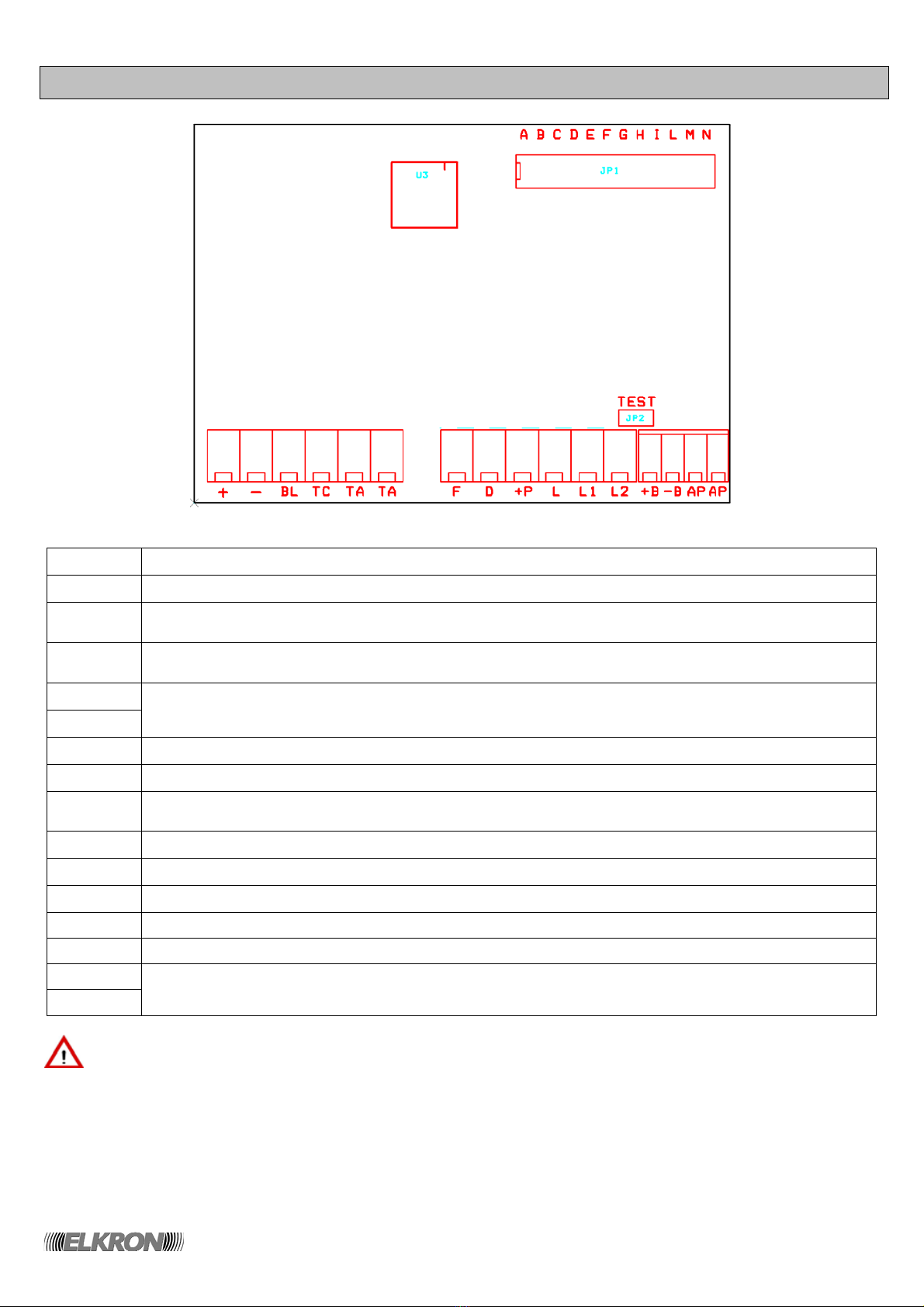

3.0 MODULO SIRENA

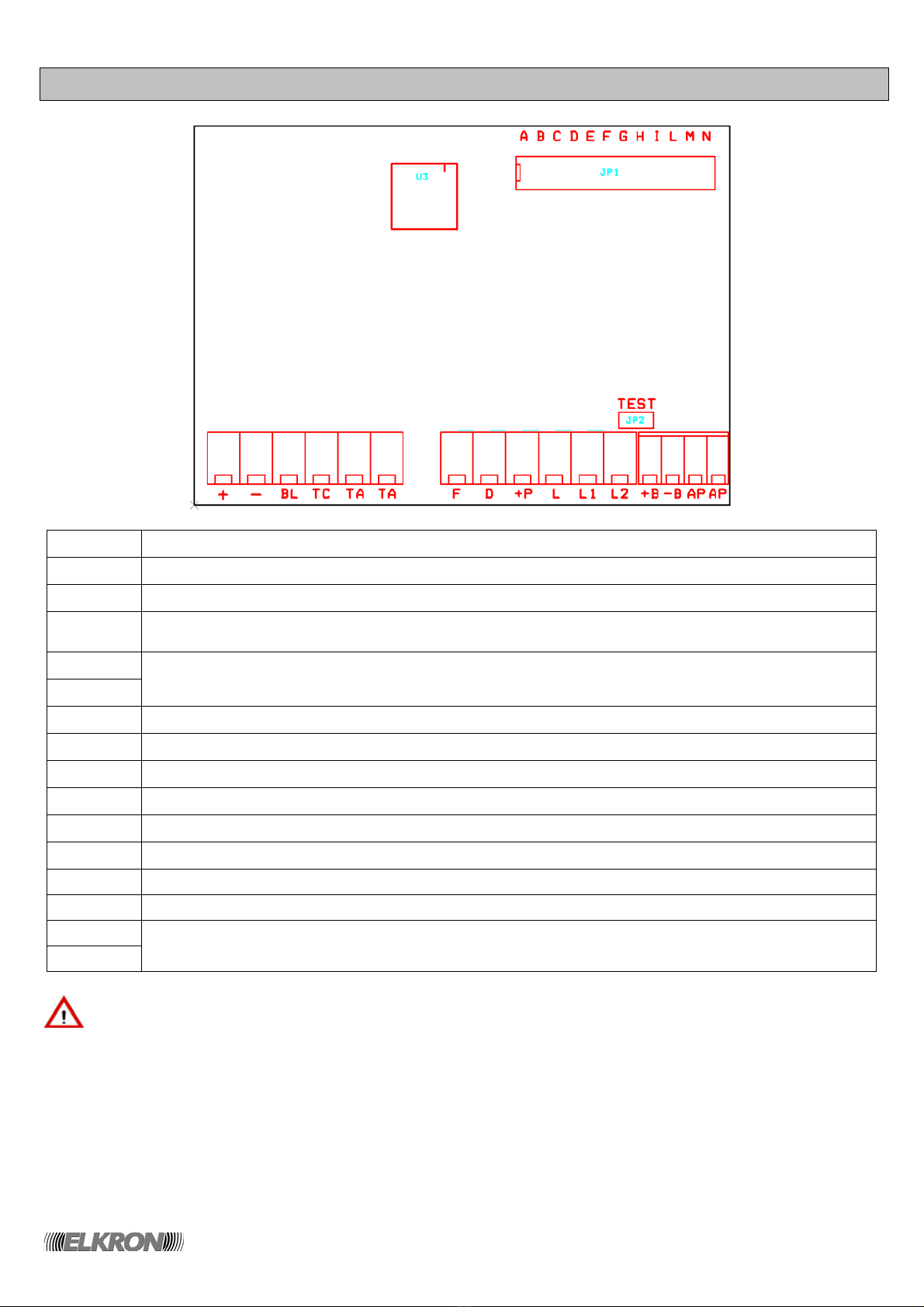

+ Positivo di alimentazione
- Negativo di alimentazione
BL Ingresso di blocco allarme. Programmabile NC o bilanciato (6K8 – 5%) riferito a positivo o
negativo
TC Ingresso di stato impianto. Programmabile NC o bilanciato (6K8 – 5%) riferito a positivo o
negativo
TA
TA Morsetti di uscita del contatto TAMPER (normalmente chiuso)
F Uscita guasto: normalmente fornisce un positivo che viene a mancare in caso di guasto
D Linea dati per modulo protezione
+P Positivo disponibile per l'alimentazione del modulo protezione (se presente) e del modulo
lampeggiatore
L Comando LED flash
L1 Comando LED stato impianto
L2 Comando LED stato guasto
+B Positivo batteria (collegato in fabbrica)
-B Negativo batteria (collegato in fabbrica)
AP
AP Morsetti per connessione della tromba (collegati in fabbrica)
Per il cablaggio usare del cavo multipolare schermato per antintrusione.

6/44 HPA702L-LG/N

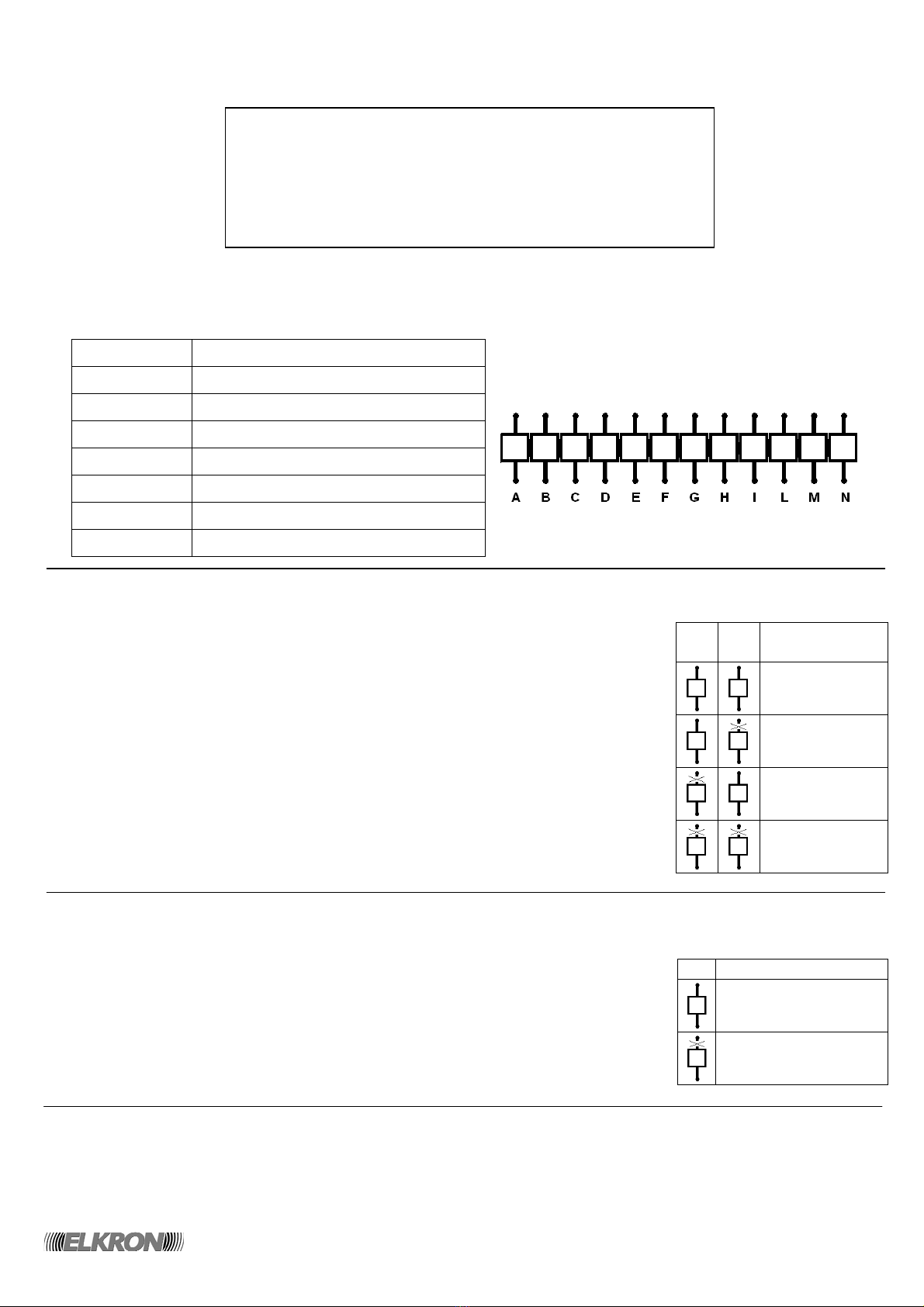

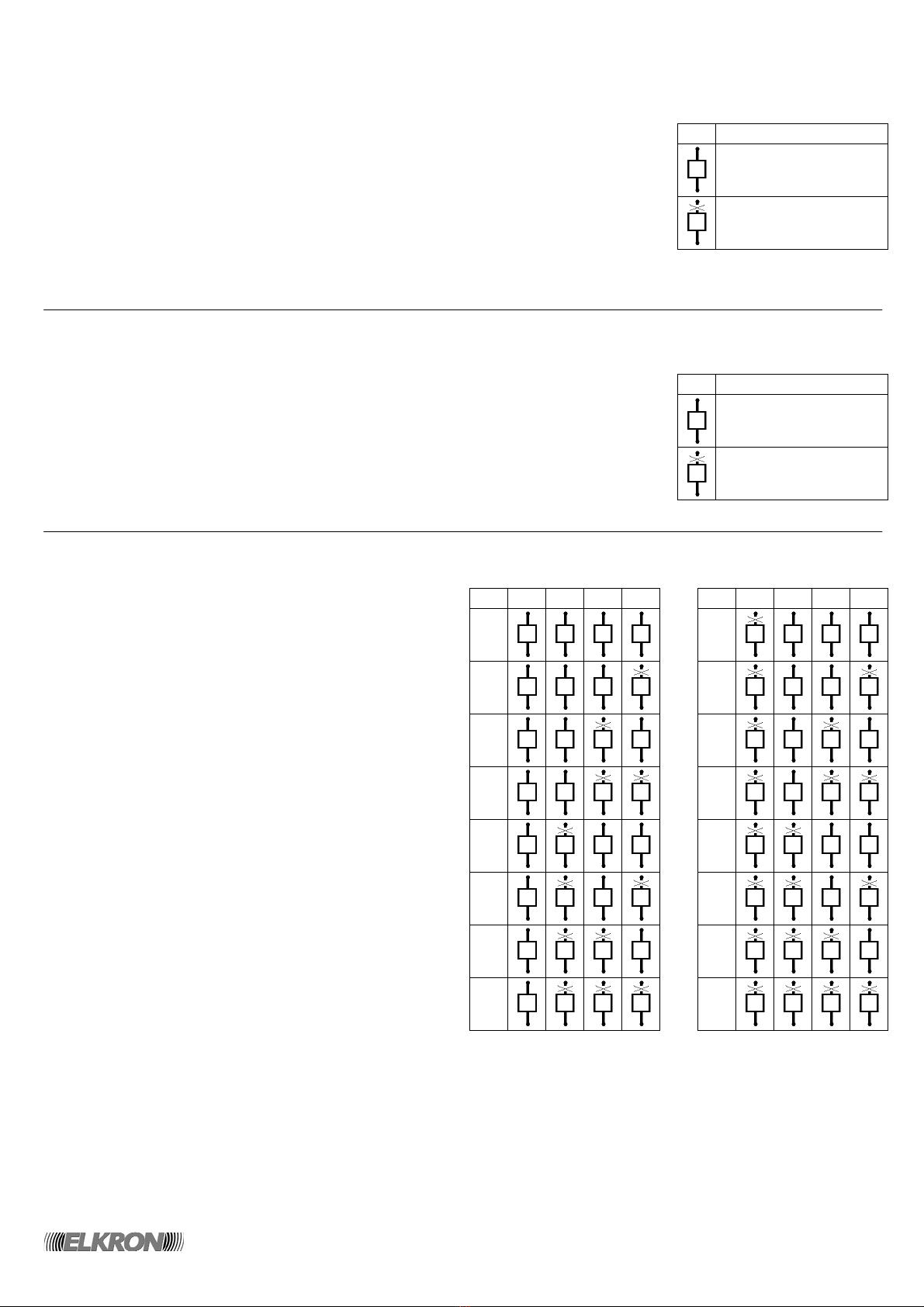

3.1 PROGRAMMAZIONI DI FABBRICA
Le opzioni della sirena sono programmabili tramite una serie di ponticelli a tagliare, identificabili con le lettere
da “A” a “N”.
3.2 PROGRAMMAZIONI TIME OUT SUONATA
Questa funzione permette di programmare il ritardo massimo dopo il quale,
perdurando la mancanza del segnale di blocco, la sirena si arresta
autonomamente (funzione utile nel caso di taglio cavo).
La sirena genererà un nuovo ciclo di allarme con una successiva mancanza del
segnale di blocco.
La programmazione è effettuata tramite i ponticelli A e B, come da tabella.
3.3 PROGRAMMAZIONI TIPO INGRESSI
Questa funzione permette di programmare gli ingressi BL e TC di tipo bilanciati
(6K8 +/- 5%) oppure normalmente chiusi.
La programmazione è effettuata tramite il ponticello C, come da tabella.
3.4 PROGRAMMAZIONI RIFERIMENTO INGRESSI
Questa funzione permette di programmare il riferimento degli ingressi BL e TC a
positivo o a negativo.
La programmazione è effettuata tramite il ponticello D, come da tabella.

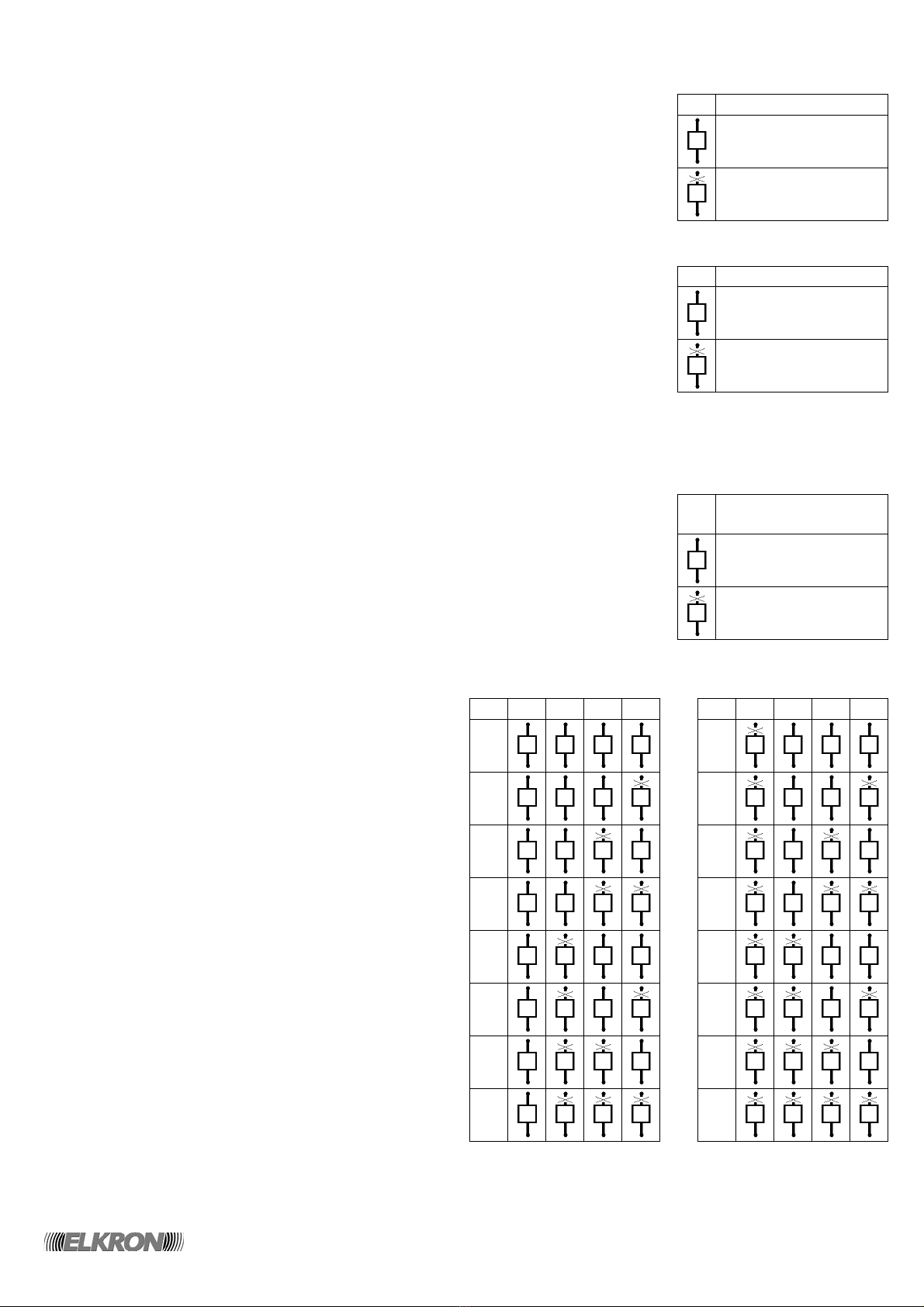

Ponticello Funzione
A, B Time-out suonata
C Tipo ingressi
D Riferimento ingressi
E Conteggio allarmi
F Funzione ponteggi
G, H, I, L Modalità suonata
M,N Non utilizzato
A B Time-out
suonata
3 minuti
6 minuti
9 minuti
15 minuti
C Tipo ingressi
Bilanciati
Normalmente chiusi
D Riferim. ingressi
A positivo
A negativo
Modalità di suonata........................................N° 1
Time-out suonata............................................3 minuti
Tipo ingressi...................................................Bilanciati
Riferimento ingressi.......................................Positivo
Conteggio allarmi...........................................Disabilitato
Funzione ponteggi..........................................Disabilitata

7/44 HPA702L-LG/N

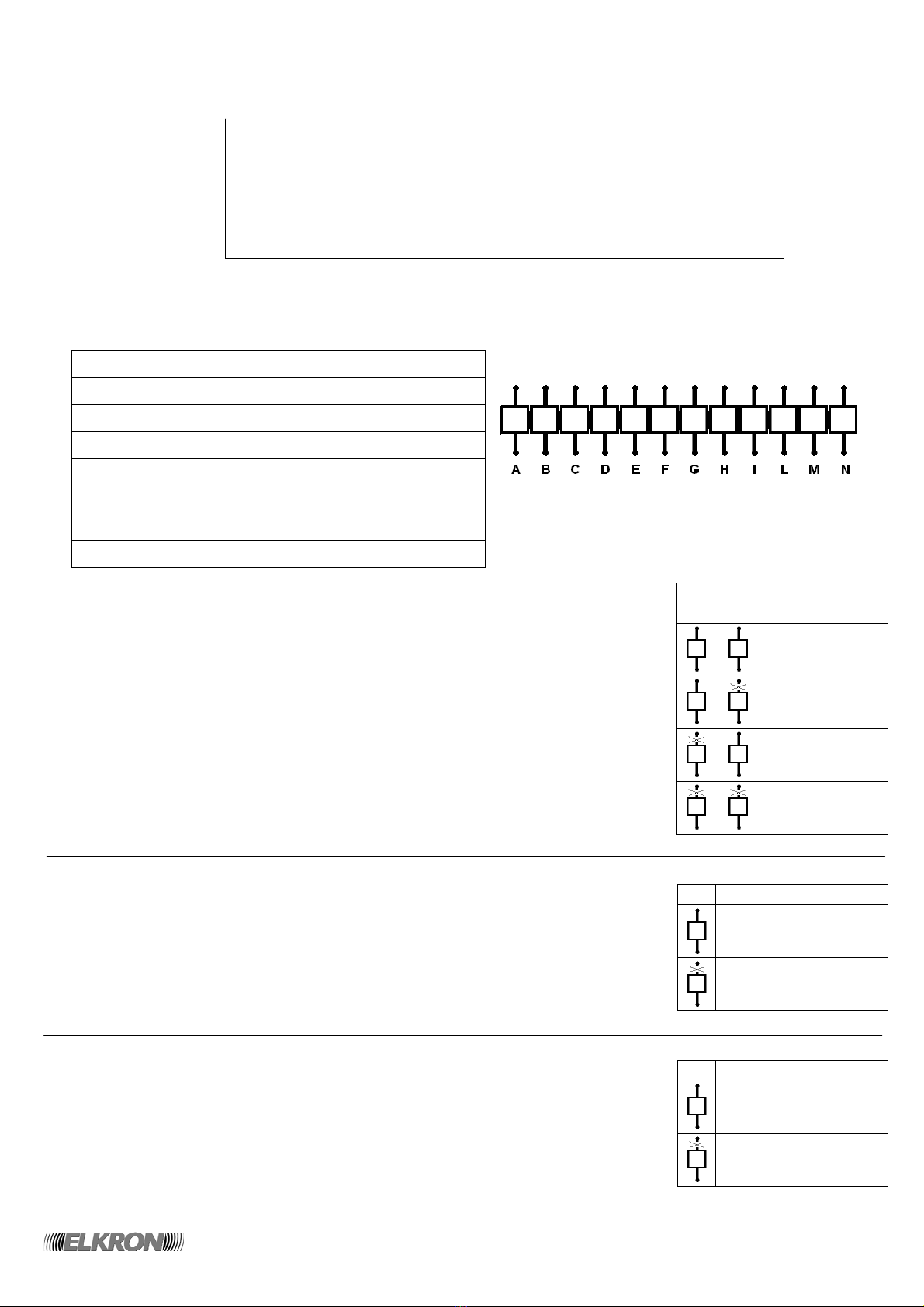

3.5 PROGRAMMAZIONI CONTEGGIO ALLARMI
Questa funzione permette di programmare un numero max di 5 allarmi nell'arco
delle 24h, oppure permette di escludere il conteggio, vale a dire che ad ogni
assenza del blocco si genererà allarme.
Un allarme viene considerato tale solo se di durata superiore a 24 secondi.
Il conteggio si resetta ad ogni disattivazione dell'impianto oppure ogni 24h.
NOTA: se viene scelta l'opzione dei 5 allarmi nell'arco delle 24h è indispensabile
il collegamento del TC.
La programmazione è effettuata tramite il ponticello E, come da tabella.
3.6 PROGRAMMAZIONI FUNZIONE PONTEGGI
Questa funzione attiva il lampeggio del flash (un lampeggio ogni 2,5 s) ad
impianto attivo (cioè quando non è presente il segnale sul morsetto TC).
NOTA: se viene abilitata la funzione ponteggi, è indispensabile il
collegamento del TC. Attivando tale funzione, non si ha più la memoria allarme.
ATTENZIONE: in condizioni di batteria bassa il lampeggio del flash si disattiva, al
fine di preservare la carica residua.
La programmazione è effettuata tramite il ponticello F, come da tabella.
3.7 PROGRAMMAZIONE MODALITA’ DI SUONATA
La sirena è in grado di generare 16 modalità diverse di
suono, programmabili tramite i ponticelli G, H, I e L.
E’ possibile scegliere il tipo di suono avviando una
fase “DEMO” di ascolto (ad intensità ridotta) di tutte
le 16 modalità. Per avviare la dimostrazione, collegare
la batteria (con BL e TC non connessi) e
cortocircuitare per un istante il jumper “TEST”: si
otterrà la sequenza di ascolto delle 16 modalità (4
secondi per ogni modalità, intervallo di 1,5 secondi tra
una modalità e l’altra). Contare in sequenza il tipo di
suono generato, e fatta la scelta, consultare la tabella
sottostante per configurare la sirena.
Esempio: se, ascoltando la DEMO delle modalità è
stata scelta la 12esima, consultare la tabella alla
posizione 12 per sapere quali ponticelli tagliare per
ottenere tale tipo di suonata.
Fare riferimento alle leggi locali in vigore nel vostro paese, al fine di verificare la conformità alle installazioni
interne / esterne.
E Conteggio allarmi
Disabilitato
Abilitato
F Funzione ponteggi
Disabilitata
Abilitata
N° G H I L N° G H I L
1 9
2 10
3 11
4 12
5 13
6 14
7 15
8 16

8/44 HPA702L-LG/N
4.0 MODULO LAMPEGGIATORE

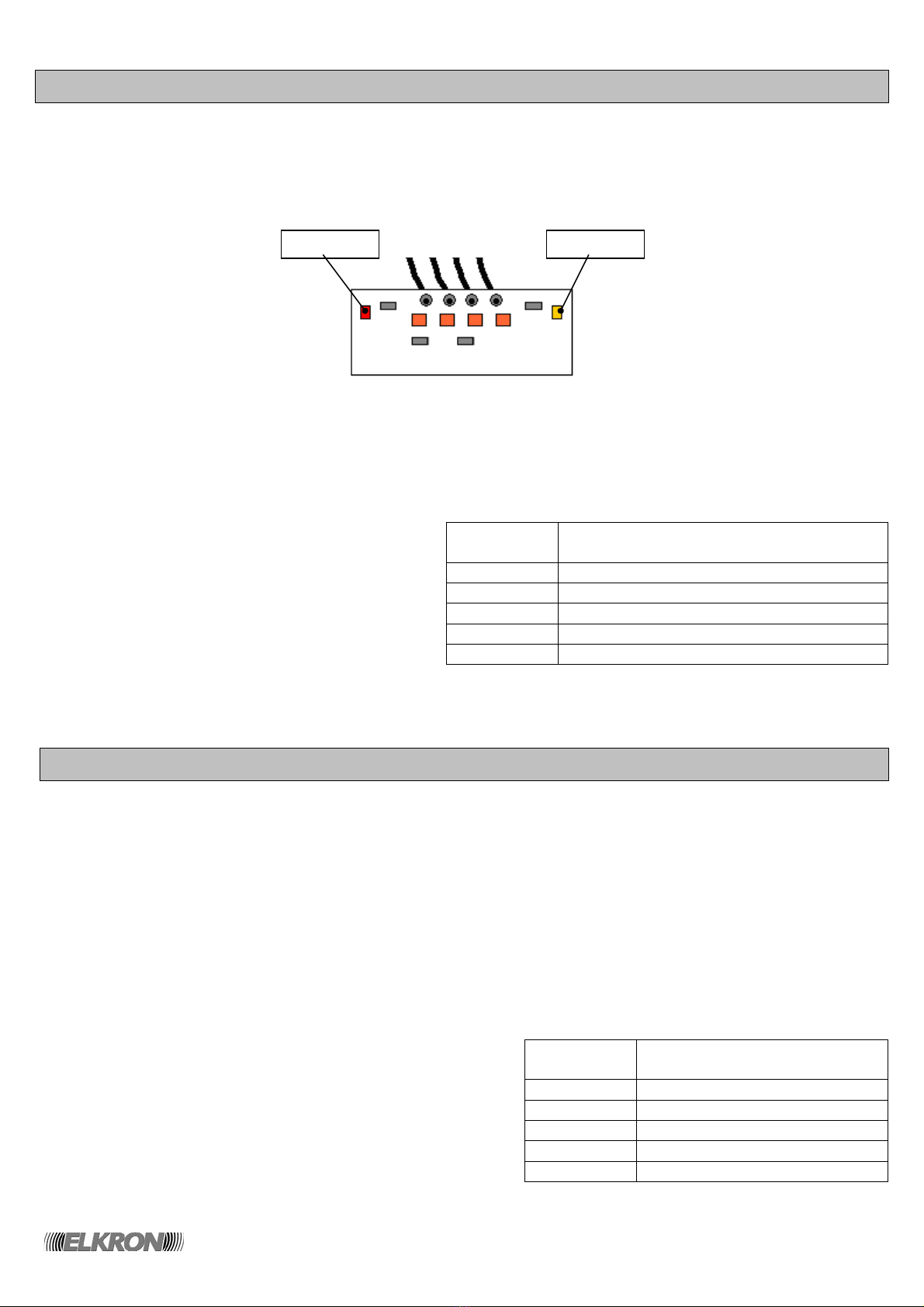

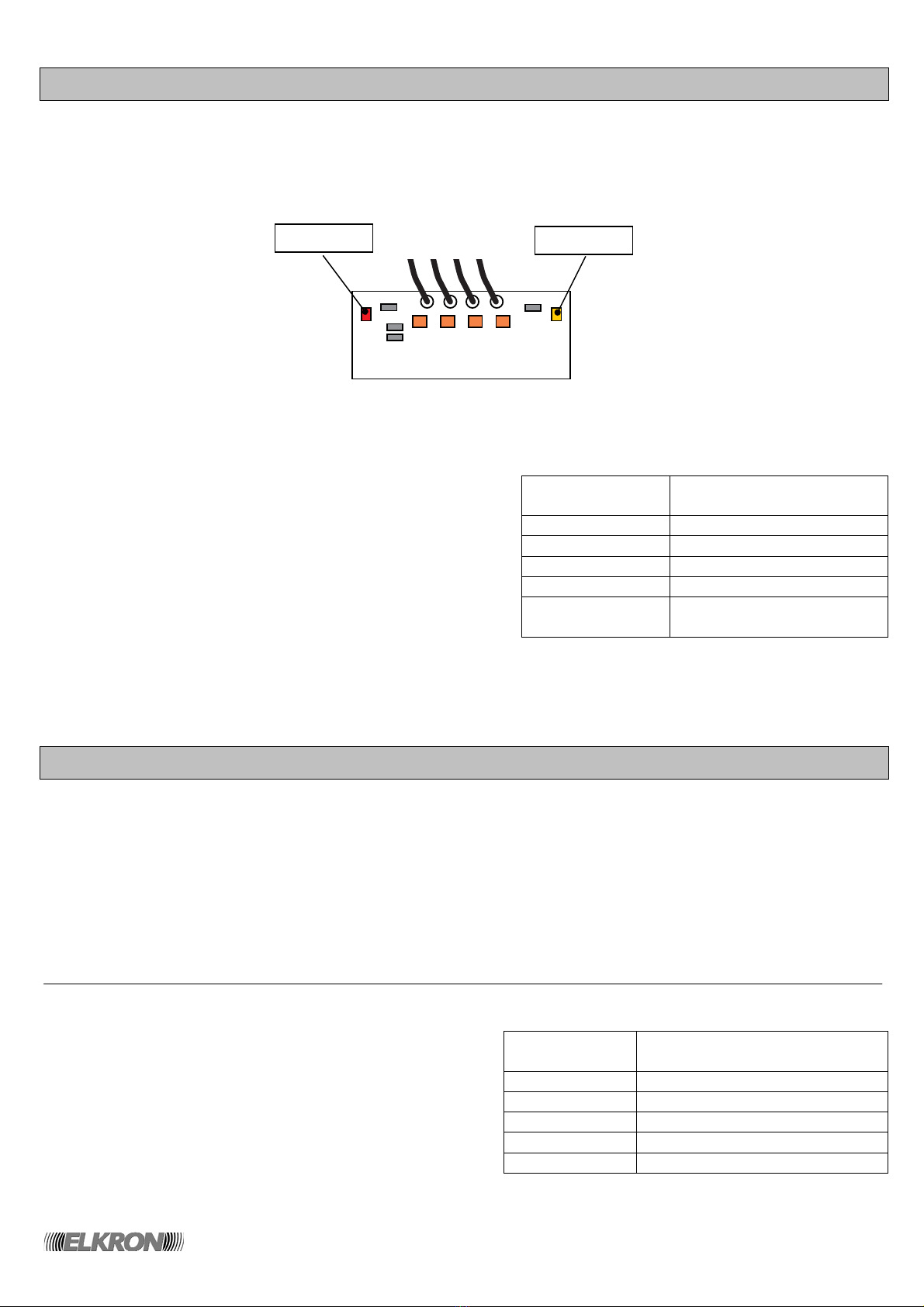

Sulla sirena HPA702L/N è montato un modulo lampeggiatore in tecnologia LED, che unisce una maggiore
durata a consumi ridotti, permettendo una maggiore autonomia della batteria. Il modulo dispone di due LED
aggiuntivi di segnalazione.
Il LED ROSSO di stato impianto segnala la condizione logica del segnale TC:
Spento: segnale TC presente, impianto disattivo;
Lampeggiante: segnale TC assente, impianto attivo;
Il LED GIALLO di guasto indica la memorizzazione della prima anomalia riscontrata in ordine cronologico
(solo con segnale TC presente, ovvero con impianto disattivo) per mezzo di un breve lampeggio ogni 2 s.
E’ possibile ottenere il dettaglio sulla tipologia di
guasto (che viene segnalato da lampeggi
differenziati), tenendo cortocircuitato il jumper
“TEST” (presente sul modulo sirena - vedi
paragrafo 3.0). La tabella illustra i differenti
lampeggi e il loro significato.
La cancellazione della memoria avviene con la
successiva transizione del TC (attivazione
impianto).
Nota: qualora non si desiderino tali segnalazioni luminose, scollegare i rispettivi fili dai morsetti L1 e L2 del
modulo sirena (vedi paragrafo 3.0).
5.0 ACCESSORI
La sirena HPA702L/N può essere equipaggiata con due accessori opzionali:
- 80HP8910111_Gabbia interna in lamiera 8/10 zincata con trattamento cataforesi nera.
- 80HP8810111_Modulo protezioni aggiuntive gestito da microprocessore che è in grado di rilevare
tentativi di manomissione con schiuma (è necessaria la rilevazione da parte di entrambi i circuiti ottici),
trapanazione (contattazione elettrica tra le due gabbie) e attacchi termici (soglia fissa in combinazione
con analisi termovelocimetrica).
ATTENZIONE: LE PROTEZIONI ANTISCHIUMA / ANTIPERFORAZIONE SONO OPERATIVE SOLO SE
È PRESENTE LA GABBIA INTERNA.
5.1 MODULO PROTEZIONI
Sul modulo protezioni è presente un LED verde che provvede
a fornire due segnalazioni:
Indicazione di allarme sabotaggio (contemporaneo
all’apertura del contatto d’uscita);
Memoria di allarme o guasto locale (della prima anomalia
riscontrata in ordine cronologico) mediante lampeggi
differenziati.
Numero
di lampeggi Significato
1 Batteria bassa
2 Batteria guasta
4 Tromba guasta
5 Flash guasto
6 Modulo protezioni guasto (se presente)
Numero
di lampeggi Significato
1 Allarme antischiuma
2 Allarme antiperforazione
3 Allarme termovelocimetrico
4 Guasto antischiuma
5 Guasto termovelocimetrico
+ P - ROSSO
L2 - GIALLO
L1 - BIANCO
L - NERO
LED rosso LED giallo

9/44 HPA702L-LG/N

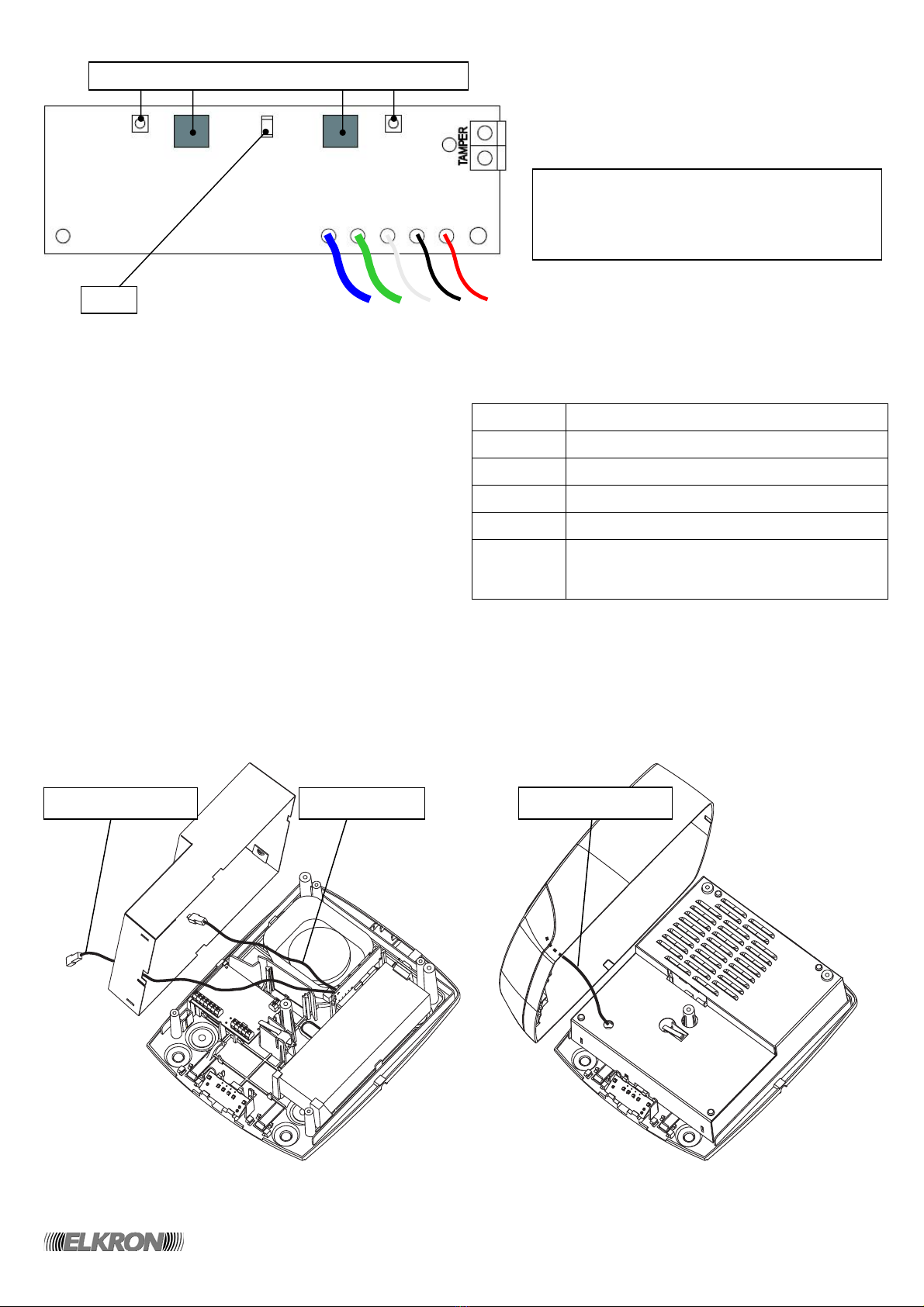

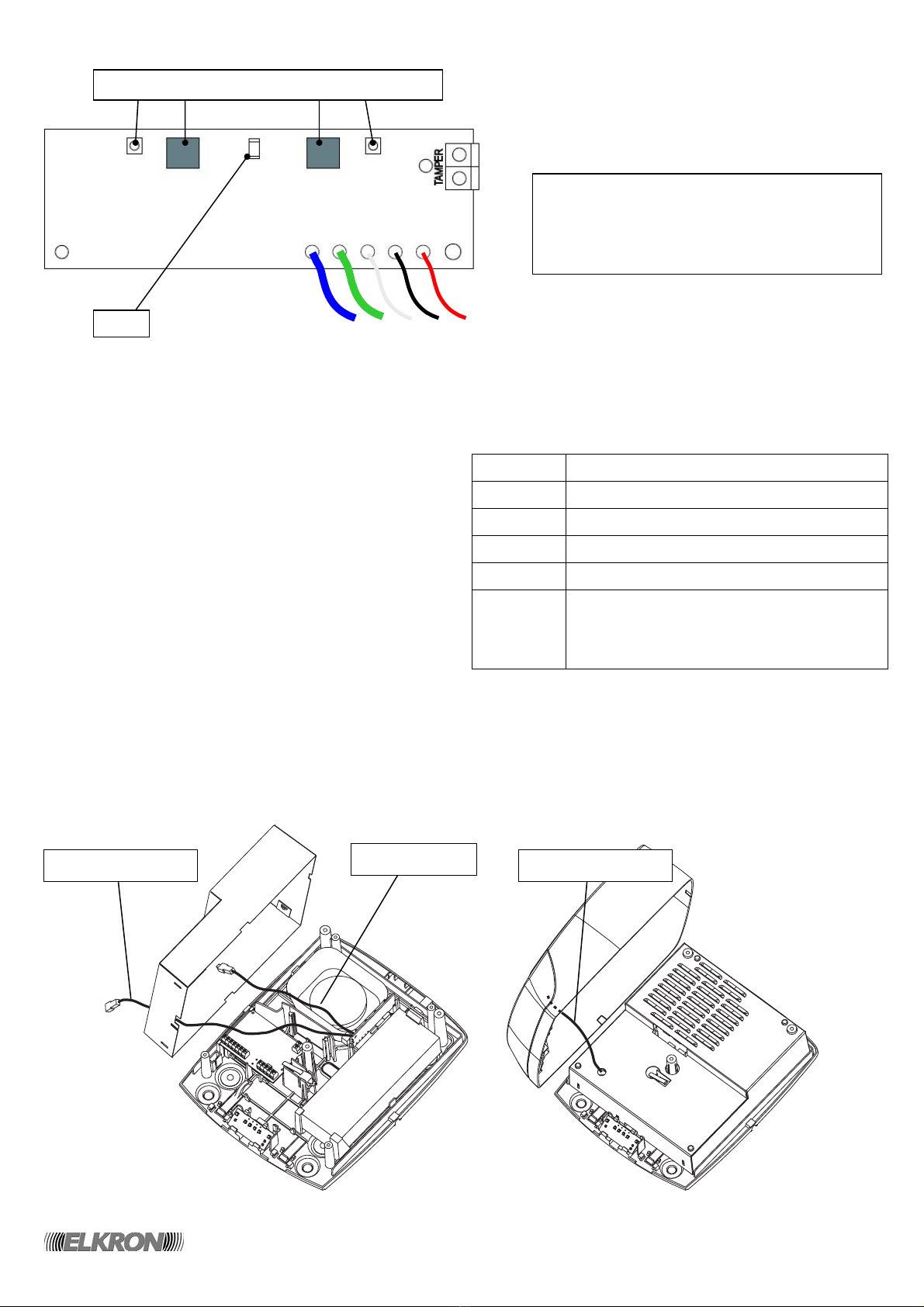

5.2 CONNESSIONI
Alimentare la scheda collegando il filo rosso al
morsetto “+P”, il filo nero al morsetto “-“ ed il filo
bianco al morsetto “D” del modulo sirena;
Collegare l'uscita tamper del modulo protezioni in
serie al contatto antiapertura/antiasportazione
oppure ad un ingresso di tipo 24h in centrale,
utilizzando i morsetti di appoggio presenti sul
modulo sirena;
Inserire il faston con filo blu (SAB+) sul connettore
collocato all'interno della gabbia interna di protezione;
far passare il faston con filo giallo-verde (SAB-)
attraverso l'apposito foro presente sulla gabbia;
Chiudere e fissare con le apposite viti la gabbia interna di protezione;
Inserire il faston con filo giallo-verde (SAB-) sul connettore collocato all'interno del coperchio.
VERIFICA FUNZIONALE
Oscurando con una mano gli elementi TX e RX del modulo o cortocircuitando per un istante i due faston (filo blu e filo
giallo-verde) l’intensità del LED verde aumenterà per qualche istante, per poi riportarsi nello stato iniziale.
NOTA: La cancellazione della memoria avviene con la successiva transizione del TC (attivazione impianto).
Chiudere e fissare con le apposite viti il coperchio esterno.
SAB+ Filo di connessione alla gabbia interna
SAB- Filo di connessione al coperchio esterno
D Filo linea dati per il modulo sirena
- Filo negativo di alimentazione
+P Filo positivo di alimentazione
TAMPER
Contatto sabotaggio (da collegare in
serie al micro-interruttore anti-
manomissione o ad un ingresso di
centrale 24h
L’uscita del modulo protezioni va
connessa in serie al contatto anti-
manomissione oppure ad un ingresso
di tipo “24h” in centrale.
Filo
g
iallo-verde
Filo
g
iallo-verde Filo blu
LED
Uscita contatto NC
Elementi TX e RX della protezione antischiuma
BLU
GIAALO-VERDE
BIANCO
NERO
ROSSO
SAB+ SAB-
–
D
+P

10/44 HPA702L-LG/N

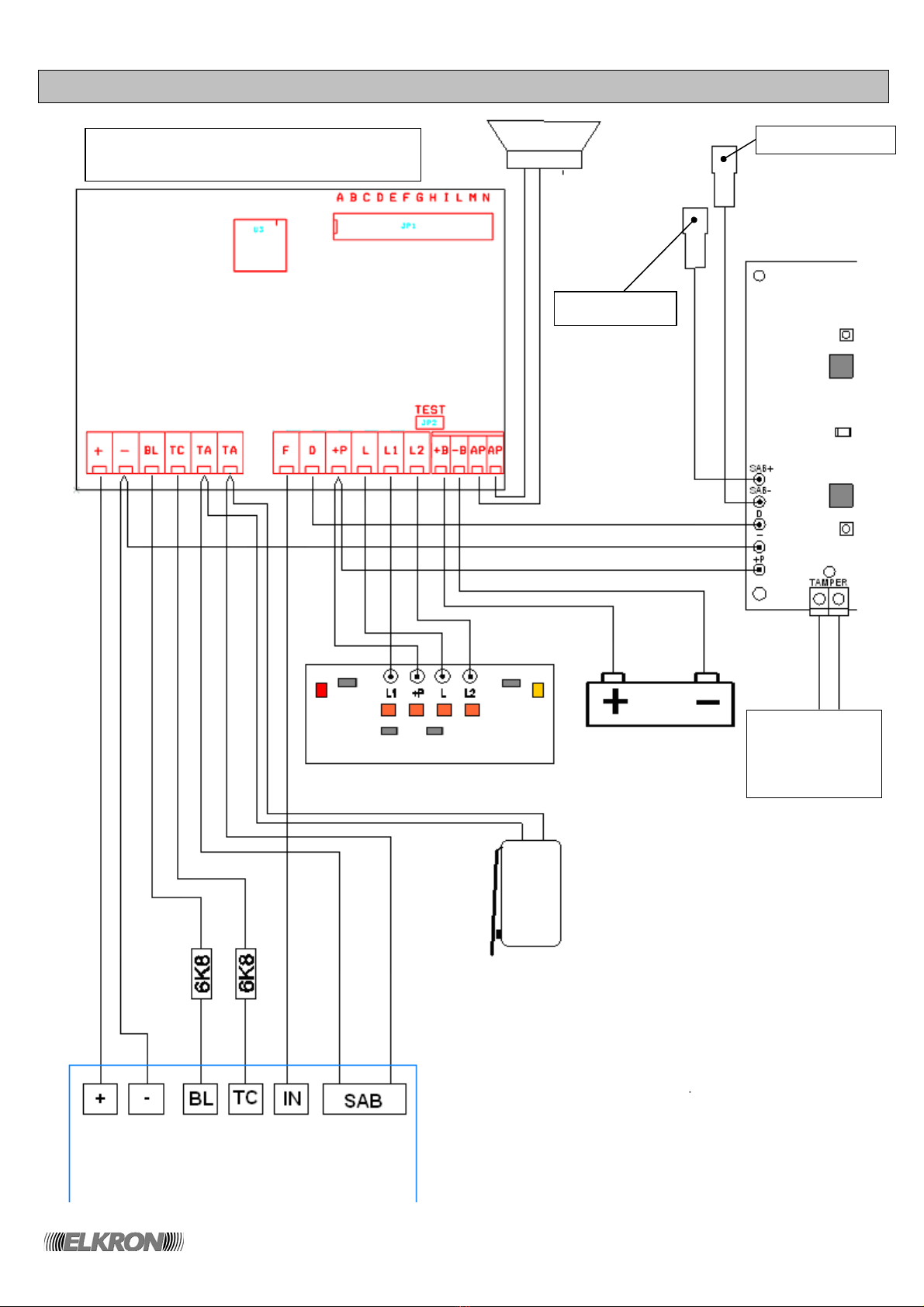

6.0 ESEMPIO DI COLLEGAMENTO
A
l co
p
erchio esterno
In serie al micro
antimanomissione
oppure su
ingresso 24h
dedicato
Alla gabbia interna
BIAN
CO
ROSSO
NERO
GIALLO
BLU GIALLO-VERDE
+
-
Relè d’allarme
TC
GUASTO
24h
CENTRALE
BIANCO
NERO
ROSSO
L’esempio si riferisce alle programmazioni
di fabbrica (linee bilanciate)
