emerio CBC-124810.1 User manual

CBC-124810.1
Infrared panel heater (EN)
Infrarotheizung (DE)
Radiateur infrarouge (FR)
Pannello radiante a infrarossi (IT)

- 1 -
Content –Inhalt –Teneur –Contenuto
Instruction manual –English ......................................................................................- 2 -
Bedienungsanleitung –Deutsch...............................................................................- 12 -
Mode d‘emploi – Français ........................................................................................- 23 -
Manuale d'istruzioni –Italiano.................................................................................- 34 -

- 2 -
Instruction manual –English
SAFETY INSTRUCTIONS
Before use make sure to read all of the below instructions in
order to avoid injury or damage, and to get the best results
from the appliance. Make sure to keep this manual in a safe
place. If you give or transfer this appliance to someone else
make sure to also include this manual.
In case of damage caused by user failing to follow the
instructions in this manual the warranty will be void. The
manufacturer/importer accepts no liability for damages
caused by failure to follow the manual, a negligent use or
use not in accordance with the requirements of this manual.
1. Read and save these instructions. Attention: pictures in
the IM are for reference only.
2. This appliance can be used by children aged from 8 years
and above and persons with reduced physical, sensory or
mental capabilities or lack of experience and knowledge if
they have been given supervision or instruction
concerning use of the appliance in a safe way and
understand the hazards involved.
3. Children shall not play with the appliance.
4. Cleaning and user maintenance shall not be made by
children without supervision.
5. Children of less than 3 years should be kept away unless
continuously supervised.
6. Children aged from 3 years and less than 8 years shall only
switch on/off the appliance provided that it has been
placed or installed in its intended normal operating
position and they have been given supervision or
instruction concerning use of the appliance in a safe way
and understand the hazards involved. Children aged from
3 years and less than 8 years shall not plug in, regulate and
clean the appliance or perform user maintenance.

- 3 -
7. CAUTION —Some parts of this product can become very
hot and cause burns. Particular attention has to be given
where children and vulnerable people are present.
8. If the supply cord is damaged, it must be replaced by the
manufacturer, its service agent or similarly qualified
persons in order to avoid a hazard.
9. Before inserting the plug into the mains socket, please
check that the voltage and frequency comply with the
specifications on the rating label.
10. This appliance is intended to be used in household and
similar applications.
11. The heater is not intended for use in bathrooms, laundry
areas or similar indoor locations. Never place the heater
where it may fall into a bathtub or any other water
container.
12. Do not use outdoors. Do not use to dry clothes or any
fabric.
13. The heater must not be located immediately below a
socket outlet.
14. Do not use the heater if the power cord is damaged.
15. Do not use this heater in the immediate surroundings of a
bath, a shower or a swimming pool.
16. WARNING: In order to avoid overheating, do not cover the
heater.
17. WARNING: The heater must not be used if the panel is
damaged.
18. The heater is to be installed so that switches and other
controls cannot be touched by a person in the bath or
shower.
19. Do not use this heater in the immediate surroundings of a
bath, a shower or a swimming pool.
20. Means “DO NOT COVER“.

- 4 -
21. Keep combustible material such as furniture, cushions,
bedding, paper, clothes, curtains etc. at least 100cm away
from the heater.
22. This heater has hot and arcing or sparking parts inside. Do
not use it in the areas where gasoline, paint, or flammable
liquids are used or stored.
23. To prevent overloading a circuit, do not plug the heater
into a circuit that already has other appliances working.
Do not install the heater under the wall socket.
24. Always unplug the appliance when not in use.
25. The appliance is hot when in use. Do not touch the heater
panel when it switches on.
26. The heater is designed to be wall mounting, do not mount
it on the ceiling.
27. Always switch the heater off, unplug it and leave to cool
down before:
-cleaning the heater
-carrying out maintenance on the heater
-touching or moving the heater.
28. Keep a distance of at least 40cm in the front and 20cm on
the sides to any object and wall.
29. Keep away babies and children from all packaging material
such as plastic bags to avoid danger of suffocation.
30. The appliance (incl. cord and plug) may only be opened
and/or repaired by properly authorized and qualified
persons.
31. Only use this heater for its intended purpose and as
described in this instruction manual.
32. Regarding the information pertaining to the installation,
please refer to the below paragraph of the manual.

- 5 -
CBC-124810.1 EN
PARTS DESCRIPTION
1. Heating panel
2. Temperature sensor
3. Power switch
4. Control panel
5. Remote control
a) LCD display
b) On/off button
c) Mode button
d) Value increase button
e) Value decrease button
f) Timer button
g) Heating light
LCD display
a) Date icon
b) Icon of open-window detection function
c) Icon of timer
d) Time
e) Temperature
f) Icon of normal mode
g) Icon of weekly schedule
h) Period of the weekly schedule
Remote control
This unit has a remote control. Before use, install 2×AAA 1.5V batteries into the remote control. If it is not in
use for a long time, please take the batteries out of the remote control. The functions of the remote control
buttons are the same as the functions of the buttons on the control panel.

- 6 -

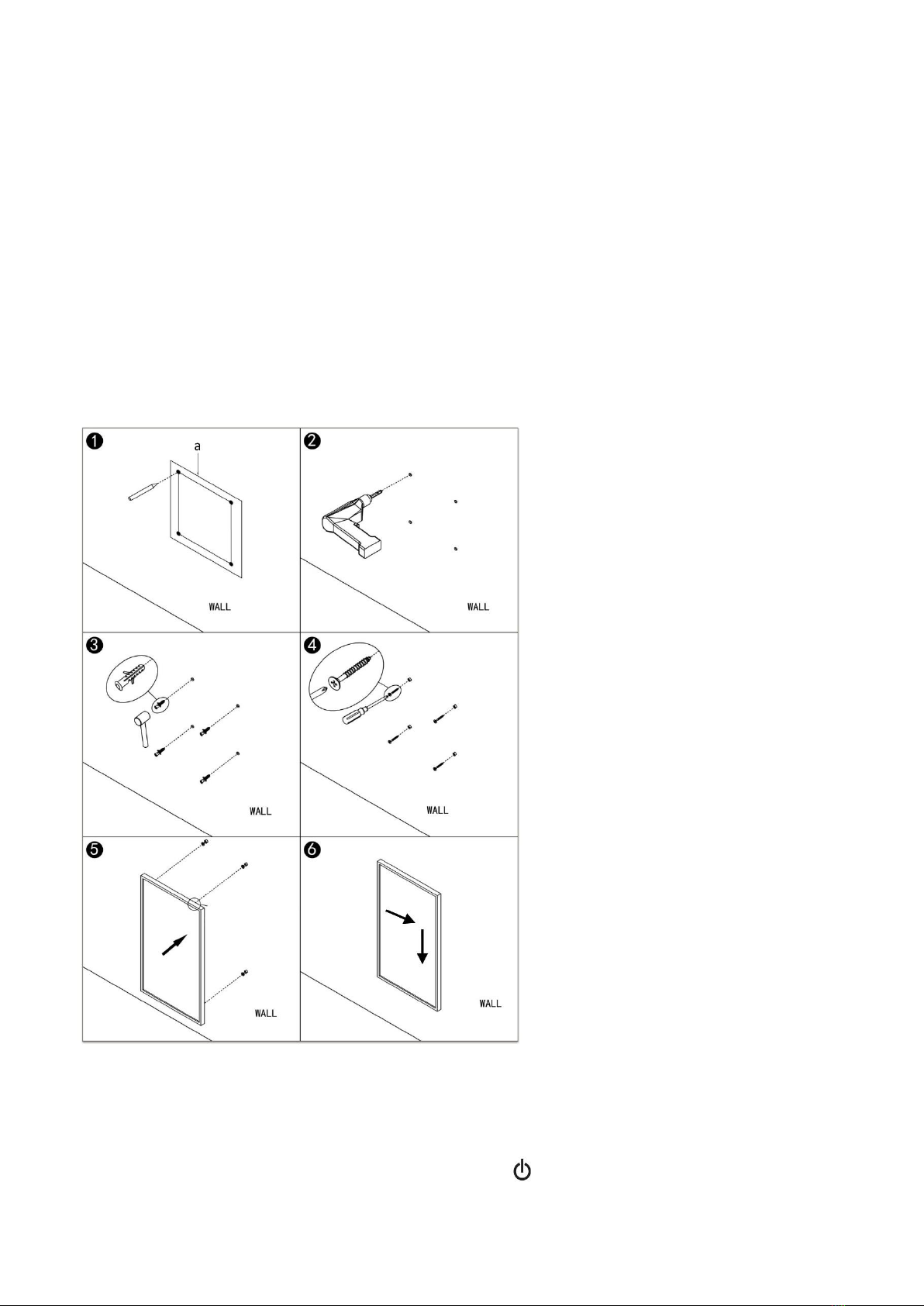

WALL MOUNTING
There is a pack of accessories provided with the appliance. Please use them for wall mounting according to
below illustrations. Before installation, make sure the appliance is turned off and disconnected from power.
1. Use the supplied installation template (a) to mark the position of the holes on the wall.
2. Drill holes using a 8mm drill.
3. Insert the plastic expansion bolts into the holes.
4. Screw the 4pcs screws into the plastic expanison bolts.
5. Mount the appliance on to the screws.
6. Move the appliance to the right and then down unitl it’s secured.
NOTE: The kit supplied in the package is designed for mounting vertically on a solid wall. The heater must be at
least 20 cm removed from all objects, walls, etc.; the distance to the floor must be at least 20 cm and there
must be at least 20 cm above the heater.
OPERATION
Plug the appliance into an appropriate electrical outlet. Power on the appliance by pressing the power switch
to position “I”. The power switch will be illuminated. LCD display lights up and shows “OFF”. The appliance is
standby. Press the on/off button “” to turn on your appliance.
1. Temperature calibration
Long press the button “+” for 5 seconds to enter the temperature calibration, adjusting the number by
pressing button “+” or “-“. The calibration ranges from -5 to +5 degrees.

- 7 -
2. Set the temperature.
1) Press the button “+” or “-” to set your desired temperature. You can choose from 0℃to 37℃.
2) The display will flash the set temperature a few seconds and then turn back to show the current
temperature. It means the temperature has been set.
3) If the set temperature is higher than the current temperature, the appliance will start to heat and the
heating light will be illuminated. If the set temperature is reached, the appliance will automatically
switch off and then swich on again when the room cools down. The heating light will be off and
illuminated again accordingly.
3. Timing function
Short press button “ ”, the timer “00 H” shows in the display. Press button “+” or “-” to set the desired
working time from 0 to 24 hours. The appliance will shut itself off automatically when the time is up.
4. Turn off
Press button “ ” again to turn off the appliance. Turn off the power switch and unplug the power cord
from the outlet.
5. Weekly timer function
A. Time setting: Set the current day and time (so that you can set the weekly timer function later)
1) When the appliance is on, long press button “ ” until you hear “DI” sound; the date icon flashes,
press button “+” or “-“ to set the day of today from 1 to 7;
1 = Monday, 2 = Tuesday, 3 = Wednesday, 4 = Thursday, 5 = Friday, 6 = Saturday, 7 = Sunday
2) Short press button “ ”, the hour flashes, press button “+” or “-“ to set current hour from 00 to 23;
3) Short press button “ ”, the minute flashes, press button “+” or “-“ to set current minute from 00 to
59;
B. Weekly schedule:
When the appliance is on, press button “M” to switch to the weekly schedule mode, icon “P” will appear
on the display. Now the appliance will work according to the default program setting like below:
Four periods of the programs each day.
Monday 1 / Tuesday 2 / Wednesday 3 / Thursday 4 / Friday 5 / Saturday 6 / Sunday 7
Period
P 1
P 2
P 3
P 4
Time
6:30
8:00
18:00
22:30
Temperature
21℃
18℃
21℃
16℃
For example: on Monday, the first period (P 1) is from 6:30 to 8:00, the set temperature for this period is
21℃; the second period (P 2) is from 8:00 to 18:00, the set temperature for this period is 18℃; the third
period (P 3) is from 18:00 to 22:30, the set temperature for this period is 21℃; the forth period (P 4) is
from 22:30 to 6:30 of the Tuesday, the set temperature for this period is 16℃.
If you want to adjust the set temperature once for the current time period. You can directly press button

- 8 -
“+” / “-“. The appliance will not record this change.
If you want to permanently modify the weekly schedule, please follow the steps below:
1) Long press button “M” until you hear “DI” sound; the date icon flashes, press button “+” or “-”to
choice which day you want to modify; “P 1” will show on the display.
2) Short press button “M”, the time flashes; press button “+” or “-”to adjust the start time of the first
period. Each press for 15 mintues.
3) Short press button “M”, the temperature flashes; press button “+” or “-” to adjust the temperature
for the first period.
4) Short press button “M” to shift to the second period of setting; the time flashes again, press button
“+” or “-” to adjust the start time of this period. Each press for 15 mintues.
5) Short press button “M”, the temperature flashes; press button “+” or “-” to adjust the temperature
for this period.
6) Repeat above operation to set the third and forth periods.
7) To leave the settings, press time button “”.
Note: If the appliance is switched off by using the power switch or by removing the plug from the electrical
outlet, all settings will be lost.
Open-window detection function
The appliance is equipped with an open-window detection function. If our control system detects that the
room temperature decreases dramatically in short period when the heater is in the heating status, it will
recognize that a window is open. The window sign on the screen will start to flash and the heater will be
powered off for 30 minutes and get back to the previous setting automatically after 30 minutes.
Long press button “-” for 5 sceonds to turn on/off this function, and the icon “ ” will appear or disappear
accordingly.
SAFETY SYSTEM
The appliance has a safety system which automatically switches the unit off when overheated.
CLEANING THE HEATER
Always un-plug the heater from the wall socket and allow it to cool down completely before cleaning. Clean the
outside of the heater by wiping with a damp cloth and with a dry cloth. Do not use any detergents or abrasives
and do not allow any water to penetrate the heater.
STORING THE HEATER
When the heater is not used for long time it should be protected from dust and stored in a clean dry place.
TECHNICAL DATA:
Operating voltage: 220-240V ~ 50Hz
Power consumption: 350W
GUARANTEE AND CUSTOMER SERVICE
Before delivery our devices are subjected to rigorous quality control. If, despite all care, damage has occurred
during production or transportation, please return the device to your dealer. In addition to statutory legal
rights, the purchaser has an option to claim under the terms of the following guarantee:
For the purchased device we provide 2 years guarantee, commencing from the day of sale. If you have a

- 9 -
defective product, you can directly go back to the point of purchase.
Defects which arise due to improper handling of the device and malfunctions due to interventions and repairs
by third parties or the fitting of non-original parts are not covered by this guarantee. Always keep your receipt,
without the receipt you can’t claim any form of warranty. Damage caused by not following the instruction
manual, will lead to a void of warranty, if this results in consequential damages then we will not be liable.
Neither can we hold responsible for material damage or personal injury caused by improper use if the
instruction manual is not properly executed. Damage to accessories does not mean free replacement of the
whole appliance. In such case please contact our service department. Broken glass or breakage of plastic parts
is always subject to a charge. Defects to consumables or parts subjected to wearing, as well as cleaning,
maintenance or the replacement of said parts are not covered by the warranty and are to be paid.
ENVIRONMENT FRIENDLY DISPOSAL
Recycling –European Directive 2012/19/EU
This marking indicates that this product should not be disposed with other household wastes. To
prevent possible harm to the environment or human health from uncontrolled waste disposal,
recycle it responsibly to promote the sustainable reuse of material resources. To return your used
device, please use the return and collection systems or contact the retailer where the product was
purchased. They can take this product for environmental safe recycling.
EMERIO Switzerland AG
Industriestrasse 47
6300 Zug
Switzerland

- 10 -
ERP information (EN)
Supplier: EMERIO Switzerland AG
Industriestrasse 47
6300 Zug
Switzerland
Declare that the product detailed below:
Information requirements for electric local space heaters
Model identifier(s):
Item
Symbol
Value
Unit
Item
Unit
Heat output
Type of heat input, for electric storage
local space heaters only (select one)
Nominal heat
output
Pnom
0.35
kW
manual heat charge control, with
integrated thermostat
No
Minimum heat
output (indicative)
Pmin
0.0
kW
manual heat charge control with room
and/or outdoor temperature feedback
No
Maximum
continuous heat
output
Pmax,c
0.35
kW
electronic heat charge control with room
and/or outdoor temperature feedback
No
Auxiliary
electricity
consumption
---
---
---
fan assisted heat output
No
At nominal heat
output
elmax
0.35
kW
Type of heat output/room temperature control
(select one)
At minimum heat
output
elmin
0.0
kW
single stage heat output and no room
temperature control
No
In standby mode
elSB
0.001
kW
Two or more manual stages, no room
temperature control
No
with mechanic thermostat room
temperature control
No
with electronic room temperature control
No
electronic room temperature control plus
day timer
No
electronic room temperature control plus
week timer
Yes
Other control options (multiple selections
possible)
room temperature control, with presence
detection
No
room temperature control, with open
window detection
Yes
with distance control option
No
with adaptive start control
No

- 11 -
with working time limitation
No
with black bulb sensor
No
Contact details
EMERIO Switzerland AG
Industriestrasse 47
6300 Zug
Switzerland
Satisfies the requirement of the Council Directives:
COMMISSION REGULATION (EU) No 2015/1188 of 28 April 2015 and Amending COMMISSION REGULATION (EU)
2016/2282 implementing Directive 2009/125/EC of the European Parliament and of the Council with regards to
ecodesign requirements for local space heaters
Regarding information for consumers on how to install, use and maintain the product, WEEE information,
please check the instruction manual provided with packaging.

- 12 -
Bedienungsanleitung –Deutsch
SICHERHEITSHINWEISE
Lesen Sie vor dem Gebrauch unbedingt die nachfolgenden
Anleitungen, um Verletzungen oder Beschädigungen zu
vermeiden und das beste Ergebnis mit dem Gerät zu erzielen.
Bewahren Sie diese Bedienungsanleitung an einem sicheren
Ort auf. Wenn Sie dieses Gerät an eine andere Person
weitergeben, stellen Sie sicher, dass Sie auch diese
Bedienungsanleitung aushändigen.
Im Falle von Beschädigungen, die durch die Missachtung der
Anleitungen in dieser Bedienungsanleitung verursacht
wurden, wird die Garantie ungültig. Der Hersteller/Importeur
haftet nicht für Schäden, die durch Missachtung der
Bedienungsanleitung, fahrlässigen Gebrauch oder Benutzung,
die nicht in Übereinstimmung mit den Anforderungen dieser
Bedienungsanleitung erfolgt, verursacht wurden.
1. Lesen und bewahren Sie diese Anleitungen auf. Achtung:
Die Bilder in der Bedienungsanleitung dienen nur zur
Veranschaulichung.
2. Dieses Gerät kann von Kindern ab 8 Jahren sowie von
Personen mit reduzierten physischen, sensorischen oder
mentalen Fähigkeiten oder Mangel an Erfahrung und/oder
Wissen benutzt werden, wenn sie beaufsichtig oder
bezüglich des sicheren Gebrauchs des Gerätes
unterwiesen wurden und die daraus resultierenden
Gefahren verstanden haben.
3. Kinder dürfen nicht mit dem Gerät spielen.
4. Kinder sollten dieses Gerät nicht unbeaufsichtigt reinigen
oder warten.
5. Kinder unter 3 Jahre sollten ferngehalten werden, außer
sie werden ständig beaufsichtigt.
6. Kinder ab 3 Jahre und unter 8 Jahre dürfen das Gerät nur
an- und ausschalten, unter der Voraussetzung, dass es an
die normale Betriebsposition platziert oder montiert

- 13 -
wurde und sie beaufsichtigt werden oder in der sicheren
Bedienung des Gerätes unterrichtet wurden und die
involvierten Gefahren verstehen. Kinder ab 3 Jahre und
unter 8 Jahre dürfen das Gerät nicht an das Stromnetz
anschließen, einstellen und reinigen oder
Wartungsarbeiten durchführen.
7. VORSICHT —Einige Teile dieses Produktes werden sehr
heiß und können Verbrennungen verursachen. In
Anwesenheit von Kindern und schutzbedürftigen
Personen muss besonders aufgepasst werden.
8. Wenn die Netzanschlussleitung dieses Gerätes beschädigt
wird, muss sie durch den Hersteller oder seinen
Kundendienst oder eine ähnlich qualifizierte Person
ersetzt werden, um Gefährdungen zu vermeiden.
9. Bevor Sie den Stecker mit der Netzsteckdose verbinden,
prüfen Sie bitte, ob die Spannung und die Frequenz mit
den Angaben auf dem Typenschild übereinstimmen.
10. Dieses Gerät ist für den Gebrauch in Haushalten und
ähnlichen Anwendungsbereichen vorgesehen.
11. Das Heizgerät darf nicht in Badezimmern, Waschbereichen
oder ähnlichen Orten verwendet werden. Das Heizgerät
niemals so aufstellen, dass es in eine Badewanne oder
einen anderen Wasserbehälter fallen kann.
12. Nicht im Freien verwenden. Nicht zum Trocknen von
Kleidung oder anderer Stoffe verwenden.
13. Das Heizgerät darf nicht direkt unter einer Steckdose
platziert werden.
14. Das Heizgerät nicht benutzen, wenn das Kabel beschädigt
ist.
15. Verwenden Sie das Heizgerät nicht an Orten, an denen
brennbare Stoffe gelagert werden oder an denen sich
feuergefährliche Dämpfe befinden könnten.
16. WARNUNG: Um eine Überhitzung des Heizgeräts zu
vermeiden, darf das Heizgerät nicht abgedeckt werden.

- 14 -
17. WARNUNG: Das Heizgerät darf nicht benutzt werden,
wenn die Platte beschädigt ist.
18. Das Heizgerät muss so installiert werden, dass seine
Schalter und anderen Bedienelemente nicht von einer
Person berührt werden können, die sich in der Badewanne
oder in der Dusche befindet.
19. Dieses Heizgerät nicht in unmittelbarer Nahe einer
Badewanne, einer Dusche order eines Schwimmbeckens
benutzen.
20. Bedeutet " Nicht abdecken ".
21. Halten Sie brennbares Material wie Möbel, Kissen,
Bettwäsche, Papier, Kleidung, Vorhänge usw. mindestens
100 cm vom Heizgerät entfernt.
22. Im Innern dieses Heizgeräts befinden sich Teile, die Hitze,
Lichtbögen oder Funken erzeugen können. Nicht in
Bereichen einsetzen, in denen Benzin, Lacke oder
entzündliche Flüssigkeiten verwendet oder gelagert
werden.
23. Um Stromkreisüberlastungen zu vermeiden, darf das
Heizgerät nicht mit einem Anschluss verbunden werden,
der bereits andere Verbraucher versorgt. Das Heizgerät
nicht unter einer Steckdose installieren.
24. Bei Nichtgebrauch immer den Netzstecker ziehen.
25. Während des Gebrauch wird das Gerät heiß. Die
Heizplatte nicht berühren, wenn sie sich einschaltet.
26. Das Heizgerät ist für die Wandmontage ausgelegt; nicht
an der Zimmerdecke anbringen.
27. Heizgerät immer ausschalten, den Stecker aus der
Steckdose ziehen und abkühlen lassen, bevor:
-das Heizgerät gereinigt wird;
-Wartungsarbeiten am Heizgerät vorgenommen werden;
-das Heizgerät berührt oder umgestellt wird.

- 15 -
28. Einen Abstand von mindestens 40 cm an der Vorderseite
und 20 cm an den Seiten zu anderen Gegenständen und
der Wand einhalten.
29. Babys und Kinder von Verpackungsmaterialien wie
Plastikbeuteln fernhalten, um Erstickungsgefahr zu
vermeiden.
30. Das Gerät (inklusive Kabel und Stecker) darf nur von einer
autorisierten Fachkraft geöffnet und/oder repariert
werden.
31. Dieses Heizgerät nur zu seinem Bestimmungszweck und
wie in dieser Bedienungsanleitung beschrieben benutzen.
32. Um Informationen über die Installation zu erhalten, lesen
Sie bitte den nachfolgenden Abschnitt in dieser
Bedienungsanleitung.

- 16 -
CBC-124810.1 DE
BESCHREIBUNG DER TEILE
1. Heizplatte
2. Temperatursensor
3. Hauptschalter
4. Bedienfeld
5. Fernbedienung
a) LCD-Display
b) EIN-/AUS-Taste
c) Modus-Taste
d) Plus-Taste
e) Minus-Taste
f) Timer-Taste
g) Heizleuchte
LCD-Display
a) Datumssymbol
b) Symbol für die Funktion zur Erkennung offener Fenster
c) Timer-Symbol
d) Zeit
e) Temperatur
f) Symbol des Normal-Modus
g) Symbol des Wochenplans
h) Phase des Wochenplans
Fernbedienung
Das Gerät beinhaltet eine Fernbedienung. Legen Sie vor dem Gebrauch zwei 1,5 V AAA-Batterien in die
Fernbedienung ein. Wenn das Gerät voraussichtlich längere Zeit nicht benutzt wird, nehmen Sie bitte die
Batterien aus der Fernbedienung. Die Funktionen der Fernbedientasten sind mit den Schalterfunktionen auf
dem Bedienteil identisch.

- 17 -
MONTAGE AN DER WAND
Das Gerät wird mit Montagezubehör geliefert. Anhand der folgenden Abbildungen das Gerät mit dem Zubehör
an der Wand montieren. Vor der Montage ist sicherzustellen, dass das Gerät ausgeschaltet und von der
Stromquelle getrennt ist.
1. Mit der mitgelieferten Montageschablone (a) die Position der Bohrlöcher an der Wand markieren.
2. Mit einem 8-mm-Bohrer Löcher bohren.
3. Die Kunststoffdübel in die Bohrlöcher stecken.
4. Die vier Schrauben in die Kunststoffdübel schrauben.
5. Das Gerät an den Schrauben befestigen.
6. Hierzu das Gerät nach rechts bewegen und dann nach unten, bis es sicher angebracht ist.
HINWEIS: Das im Karton mitgelieferte Set ist für die senkrechte Montage an einer Massivwand vorgesehen.
Zwischen dem Heizgerät und allen anderen Gegenständen, Wänden usw. muss ein Abstand von mindestens 20
cm sein. Der Abstand zum Boden muss mindestens 20 cm betragen und über dem Heizgerät muss mindestens
20 cm Platz sein.
WALL：WAND
BETRIEB
Gerät an eine geeignete Steckdose anschließen. Zum Einschalten den Hauptschalter auf Position „I“ stellen.
Der Hauptschalter leuchtet. Das LCD-Display leuchtet auf und zeigt „OFF“ an. Das Gerät ist auf Stand-by
geschaltet. Zum Einschalten des Geräts den Ein-/Aus-Schalter drücken.

- 18 -
1. Temperatur-Kalibrierung
Die Taste „+“ 5 Sekunden gedrückt halten, um in den Kalibriermodus für die Temperatur zu gelangen. Der
Wert wird durch Drücken der Taste „+“ oder „-“ kalibriert. Die Temperatur kann von -5 bis +5 Grad
kalibriert werden
2. Temperatur einstellen.
1) Die Taste „+“ oder „-“ drücken, um die gewünschte Temperatur einzustellen. Der Wertebereich liegt
zwischen 0 °C und 37 °C .
2) Auf dem Display blinkt für einige Sekunden die eingestellte Temperatur. Danach wird die aktuelle
Temperatur angezeigt. Das bedeutet, dass die Temperatur jetzt eingestellt ist.
3) Wenn die eingestellte Temperatur höher als die aktuelle Temperatur ist, beginnt das Gerät
aufzuheizen und die Heizleuchte ist eingeschaltet. Wenn die eingestellte Temperatur erreicht ist,
schaltet sich das Gerät automatisch aus. Es schaltet sich wieder ein, wenn es in dem Zimmer kühler
wird. Die Heizleuchte schaltet sich dementsprechend ein und aus.
3. Timer-Funktion
Einmal kurz die Taste „ “ drücken. Auf dem Display wird für den Timer „00 H“ angezeigt. Taste „+“ oder
„-“ drücken, um die gewünschte Betriebszeit zwischen 0 und 24 Stunden einzustellen. Wenn diese Zeit
abgelaufen ist, schaltet sich das Gerät automatisch aus.
4. Ausschalten
Die Taste „ “ noch einmal drücken, um das Gerät auszuschalten. Am Hauptschalter ausschalten und
den Stecker aus der Steckdose ziehen.
5. Wöchentliche Timer-Funktion
A. Zeiteinstellung: Den aktuellen Wochentag und die Uhrzeit einstellen (damit die wöchentliche
Timer-Funktion später eingestellt werden kann).
1) Wenn das Gerät eingeschaltet ist, die Taste „ “ länger gedrückt halten, bis ein „Di“ Ton zu hören ist.
Wenn das Datumssymbol blinkt, die Taste „+“ oder „-“ drücken, um den aktuellen Wochentag von 1
bis 7 einzustellen.
1 = Montag, 2 = Dienstag, 3 = Mittwoch, 4 = Donnerstag, 5 = Freitag, 6 = Samstag, 7 = Sonntag
2) Einmal kurz die Taste „ “ drücken. Die Stunde blinkt daraufhin. Die Taste „+“ oder „-“ drücken, um
die aktuelle Stunde von 00 bis 23 Uhr einzustellen.
3) Einmal kurz die Taste „ “ drücken. Die Minute blinkt daraufhin. Die Taste „+“ oder „-“ drücken, um
die aktuelle Minute von 00 bis 59 Uhr einzustellen.
B. Wochenplan:
Wenn das Gerät eingeschaltet ist, die Taste „M“ drücken, um in den Wochenplan-Modus zu wechseln. Auf
dem Display wird „P“ angezeigt. Das Gerät funktioniert nun gemäß der nachfolgenden
Programm-Standardeinstellungen:
Vier Programmphasen täglich:

- 19 -
Montag 1/ Dienstag 2/ Mittwoch 3/ Donnerstag 4/ Freitag 5/ Samstag 6/ Sonntag 7
Phase
P 1
P 2
P 3
P 4
Zeit
6:30
8:00
18:00
22:30
Temperatur
21 °C
18 °C
21 °C
16 °C
Zum Beispiel: Am Montag läuft die erste Phase (P 1) von 6:30 bis 8:00; die eingestellte Temperatur für
diese Phase beträgt 21 °C. Die zweite Phase (P2) läuft von 8:00 bis 18:00; die eingestellte Temperatur für
diese Phase beträgt 18°C. Die dritte Phase (P 3) läuft von 18:00 bis 22:30; die eingestellte Temperatur für
diese Phase beträgt 21 °C. Die vierte Phase (P 4) läuft von 22:30 bis 6:30 am Dienstag; die eingestellte
Temperatur für diese Phase beträgt 16 °C.
Wenn die Temperatur einmalig für die aktuelle Phase geändert werden soll, kann sie mithilfe der Taste
„+“/„-“ direkt eingestellt werden. Das Gerät speichert diese Änderung nicht.
Wenn der Wochenplan dauerhaft geändert werden soll, folgen Sie bitte den nachstehenden Schritten:
1) Taste „M“ gedrückt halten, bis ein „Di“ Ton ertönt. Das Datumssymbol blinkt daraufhin. Die Taste
„+“ oder „-“ drücken, um den Tag, der geändert werden soll, auszuwählen. Auf dem Display wird P 1
angezeigt.
2) Einmal kurz die Taste „M“ drücken. Die Uhrzeit blinkt daraufhin. Die Taste „+“ oder „-“ drücken, um
die Startzeit der ersten Phase einzustellen. Je Tastendruck wird der Wert um 15 Minuten erhöht bzw.
verringert.
3) Einmal kurz die Taste „M“ drücken. Die Temperatur blinkt daraufhin. Die Taste „+“ oder „-“ drücken,
um die Temperatur für die erste Phase einzustellen.
4) Einmal kurz die Taste „M“ drücken, um zur zweiten Phase zu wechseln. Die Uhrzeit blinkt erneut. Die
Taste „+“ oder „-“ drücken, um die Startzeit dieser Phase einzustellen. Je Tastendruck wird der Wert
um 15 Minuten erhöht bzw. verringert.
5) Einmal kurz die Taste „M“ drücken. Die Temperatur blinkt daraufhin. Die Taste „+“ oder „-“ drücken,
um die Temperatur für diese Phase einzustellen.
6) Zum Einstellen der dritten und vierten Phase die Schritte wiederholen.
7) Um die Einstellung zu beenden, die Zeit-Taste „ “ drücken.
Hinweis: Wenn das Gerät mit dem Hauptschalter oder durch Ziehen des Steckers aus der Steckdose
ausgeschaltet wird, werden alle Einstellungen gelöscht.
Funktion zur Erkennung offener Fenster
Das Gerät verfügt über eine Funktion zur Erkennung offener Fenster. Wenn unser Kontrollsystem einen
deutlichen Temperaturabfall innerhalb kurzer Zeit wahrnimmt, während das Heizgerät heizt, erkennt es, dass
ein Fenster offen ist. Das Fenster-Symbol auf dem Display beginnt zu blinken und das Heizgerät schaltet sich
für 30 Minuten aus. Nach 30 Minuten setzt es automatisch den Betrieb mit der vorherigen Einstellung fort.
Die Taste „-“ für 5 Sekunden gedrückt halten, um diese Funktion zu aktivieren/deaktivieren. Das Symbol
„ “ wird dementsprechend angezeigt oder erlischt.
SICHERHEITSSYSTEM
Das Gerät verfügt über ein Sicherheitssystem das das Gerät automatisch ausschaltet, wenn es überhitzt ist.
REINIGEN DES HEIZKÖ RPERS
Ziehen Sie immer den Netzstecker und lassen den Heizkörper abkühlen, bevor Sie ihn reinigen. Reinigen Sie die
Außenseite des Heizkörpers, indem Sie ihn mit einem feuchten und dann einem trockenen Tuch reinigen.
