Enduro EM303+ User manual

++
+
+

ENDURO® EM303+1
Ref: EM303+-UM-TKI -0116-Rev.A.
I NHOUDSOPGAVE
Verpakkingsinhoud Pagina 1
Introductie Pagina2
Toepassingsgebied Pagina 2
Specificaties Pagina 2
Inst allatie – veiligheidsvoorschrift en Pagina 2
Inst allatie – mechanische onderdelen Pagina 3
Inst allatie – elektronische onderdelen Pagina 4
Installatie – dubbelasser Pagina 6
Gebruik – veiligheidsvoorschrift en Pagina 7
Gebruik – motorunits Pagina 8
Gebruik – afstandsbediening Pagina 8
Gebruik – elektronische controlebox Pagina 9
Gebruik – beginnen Pagina 10
Gebruik – aankoppelen en loskoppelen Pagina 11
Onderhoud Pagina 11
Probleem oplossen Pagina 12
VERPAKKI NGSI NHOUD
Ref Aant al Om schrij ving
1 1 Motoreenheid (A)
2 1 Motoreenheid (B)
3 1 Hoofd verbindingsstang
4 1 Centrale aandrijfstang
5 2 Aandrijfstang
6 1 Slinger
7 2 Alum inium montageplaten (set)
8 4 Klembout - M10x60
9 2 Chassis U-beugel
10 1 Handleiding
11 1 Flexibele bescherm buis
14 1 Positieve (+ ) accukabel 1,8m inclusief zekeringhouder & 80A zekering
15 1 Negatieve (-) accukabel 1,6m
16 8 Klembout - M10x50
17 12 Borgmoer M10
18 24 Ring 10m mØ
19 20 Schroef - M4x15
20 10 P-clip voor kabel bescherm buis 19.2mm
21 10 Kabel P-clip 10,4m m
22 4 Kabeloog 8mm Ø
23 2 Kabeloog 6mm Ø
24 4 Vorkstekker
25 3 Kabel num m er markering (1,2,3,4)
26 3 Kabel polariteit m arkering (+ ,-)
28 10 Kabelbinder 2x70
29 1 Accu hoofdschakelaar, behuizing & sleutel
30 2 Afstandblok t.b.v. rollen 20x20m m
31 1 Afstandsbediening met koord
32 1 Elektronische controlebox
33 2 Rubber isolatie dop voor accu hoofdschakelaar
34 1 Afstandsbediening wandhouder
35 2 Schroef – M5x40

ENDURO® EM303+2
Ref: EM303+-UM-TKI -0116-Rev.A.
I NTRODUCTI E
Van Har te gefelicit eer d m et de k euze voor het ENDURO® EM303+rangeersysteem. Dit product is gefabriceerd
volgens zeer hoge kwaliteitsnorm en en heeft aansluitend diverse kwaliteitscontroles ondergaan.
Door het gebruik van de afstandsbediening kunt u eenvoudig uw caravan in elke gewenste richting
manoeuvreren binnen de geldende richtlijnen. Het ENDURO® EM303+rangeersysteem is voorzien van softstart
en softstop elektronica waardoor u nog nauwkeuriger schokvrij kunt m anoeuvreren en aan- en afkoppelen.
Het rangeersysteem best aat uit twee 12 volt motorunits m et aandrij frollen, een 12 volt elektronische
controlebox en een afstandsbediening. Om het rangeersysteem te laten functioneren m oeten de twee
aandrijfrollen m et de banden van uw caravan in contact zijn. Met behulp van de aandrijfstang kunnen beide
aandrijfrollen tegelij kertijd met de banden van uw caravan in contact gebracht worden. De bediening van beide
aandrijfrollen kan van één kant. Zodra dit gebeurd is, is het rangeersysteem klaar voor gebruik. Met de
afstandsbediening kunt u de caravan in elke gewenst e richting m anoeuvreren. U kunt de caravan zelfs op zij n
plaats draaien, zonder voor of achteruit t e bewegen (Deze fun ct ie wer kt alleen in de “ enk elasser ” stand).
Voordat u begint m et installeren of gebruiken van het ra ngeersysteem , a llereerst deze
gebruiksaanw ijzing aandachtig doorlezen. Let op alle veiligheidsvoorschriften. De eigenaar
van de caravan is verant w oordelij k voor het juiste gebruik van het rangeersysteem . Bew a ar
deze gebruik saanw ij zing in uw caravan.
TOEPASSI NGSGEBI ED
Het ENDURO® EM303+rangeersysteem is geschikt voor enkelasser en dubbelasser caravans.
Voor chassis m et een L- vorm ig en U-vorm ing profiel.
Voor chassis met een dikte van 2,8m m t/ m 3,5m m .
Afhankelijk van het gewicht van de caravan zal het rangeersysteem obstakels hoger dan 2cm hoogte zonder
assistentie niet kunnen bedwingen ( gebruik een level blok of oprij plaat ).
De standaard inst allatie-uitrusting bevat alleen onderdelen voor de installatie van het rangeersysteem voor de
binnen afbeelding 14 aangegeven maten en specificaties.
SPECI FI CATI ES
Type END URO® EM303+
Gebruikersspanning 12 Volt DC
Gemiddeld stroom verbruik 20 Am père
Maxim um stroomverbruik 100 Am père
Zendfrequentie afstandsbediening 868MHz
Snelheid Ca.9cmperSeconde
Gewicht (2 motoren set) Ca. 37kg (excl. accu)
Toegelaten totaalgewicht enkelasser (2 m otoren) 1800kg (1500kg bij 18% helling)
Toegelaten totaalgewicht dubbelasser (2 motoren) 1800kg (1500kg bij 18% helling)
Toegelaten totaalgewicht dubbelasser (4 motoren) 2500kg (1800kg bij 18% helling)
Minim um breedte (caravan/ aanhanger) 1800m m
Maxim ale breedte (caravan/ aanhanger) 2500m m
Maxim ale bandenbreedte 205mm
Stroombron (accu) LiFePO4accu: 12V, 20Ah (aanbevolen ENDURO®LI1220)
Loodzuur accu: 12V, 80Ah ( m in.)
I NSTALLATI E - VEI LI GHEI DSVOORSCHRI FTEN
Lees deze gebruiksaanw ij zing aandacht ig door voor u begint m et installeren of gebruiken
va n het ran geersysteem . Bij het niet naleven van deze voorschriften kunne n er ongelukken
gebeuren en kan uw eigendom beschadigen.
Deze sym bolen bet ekenen belangr ij ke a andachtspunten. Deze bet ekenen LET OP!
W AARSCHUW I N G! VEI LI GHEI D BOVEN ALLES! BELANGRI JKE I NFORMATI E!
Voor dat u begint m et installeren van het rangeersysteem :
Controleer zorgvuldig of uw caravan of aanhanger genoeg laadverm ogen beschikbaar heeft voor het extra
gewicht van het rangeersysteem ( zie typeplaatje caravan) . Het rangeersysteem zelf weegt Ca. 37kg en een

ENDURO® EM303+3
Ref: EM303+-UM-TKI -0116-Rev.A.
conventionele loodzuur accu weegt al snel 20-25kg (de door ons aanbevolen ENDURO®LI1220 LiFePO4accu
weegt overigens m aar 4,3kg).
Cont roleer zorgv uldig de m inim ale inbouwm at en v an het rangeersysteem aan de hand van afbeelding 14.
Zorg ervoor dat de accu en het elekt riciteitsnet beiden van de caravan zij n losgekoppeld.
Gebruik alleen adapters en toebehoren die zijn bijgeleverd of door de fabrikant worden geadviseerd.
Controleer of de banden niet versleten zijn en zorg ervoor dat alle banden dezelfde maat hebben ( m ontage aan
nieuwe of bij na nieuwe banden is de beste optie).
Zorg ervoor dat de bandendruk juist is en voldoet aan de specificaties van de fabrikant.
Zorg ervoor het chassis in goede conditie is, zonder enige schade, vrij van roest en vuil enz.
Stop onm iddellij k m et werken als u twijfelt over de montage of voorgeschreven procedures. Raadplaag in twijfel
altijd een van onze technische m ensen. ( zie cont actgegevens op de laatste pagina van de gebruiksaanwijzing).
Bepaal de plaats van de hoofdschakelaar zodanig dat deze op elk m oment te bereiken is tijdens het gebruik van
het rangeer syst eem .
Verwijder of verander geen delen van het chassis, as, schokbrekers of rem m echanism e van de car avan. Het
boren van gaten in het chassis is derhalve ook niet toegestaan.
Inst alleer het rangeersysteem niet indien u onder de invloed bent van m edicijnen, alcohol of drugs die uw
reactieverm ogen beïnvloeden.
I NSTALLATI E – MECHANI SCHE ONDERDELEN
ALLEEN VOOR PROFESSI ONELE I NSTALLATI E! Deze instructies zij n voor algem ene
begeleiding. De procedures van de installatie kunnen afhankelij k van caravant ype variëren.
W erken onder een voert uig zonder voldoende ondersteuning is uiterst gevaarlijk!
Voor een com pleet overzicht va n de com pleet geassem blee rde ra ngeersystee m , verw ij zen w ij u
naa r a fbe elding 1 3 .
Plaats de caravan op een harde, vlakke ondergrond. Het gebruik van een hefbrug of een assem blagekuil is
ideaal voor toegankelij kheid en beter voor de persoonlijke veiligheid.
Haal alle onderdelen uit de verpakking en leg deze overzichtelijk neer. Controleer de inhoud aan de hand van
het overzicht voorin de gebruiksaanwijzing. Schrijf vervolgens het ser ienum m er van het r angeersysteem op de
product garantiekaart. Het 10-cij fer serienum m er staat op het t ypeplaatje dat op de zijkant één van de
motoreenheden is bevestigd.
Maak het gebied rond het chassis goed schoon zodat alle componenten goed gemonteerd kunnen worden.
Maak de caravan klaar voor de inst allatie. Controleer voor de installatie dat de belangrijke onderdelen, zoals
afvoerkanalen, reserveband enz. geen obstakel zijn voor een goed functioneren van het rangeersysteem.
Controleer of beide aandrijfrollen in de aanvangspositie staan (Afb. 10A), aangezien het rangeersysteem anders
niet goed zal functioneren. (wanneer de rollen in de aanvangspositie staan, staat de indicator aan het begin van
het gele gedeelte).
Assembleer linker motoreenheid (1), rechter m otoreenheid (2) en hoofd verbindingsstang (3) ( Afb. 1). De
bouten ( Afb. 1B) voor het bevestigen van de hoofd verbindingsstang ( 3) hoeven in dit stadium niet m eer dan
handvast zijn.
Let op: I n principe dient het rangeersysteem aan de voorkant van de as gem onteerd te worden. I ndien dit
echt er niet m ogelijk is in verband m et obst akels of een te hoge kogeldruk dan is het ook m ogelijk de m otoren
achter de as te m onteren. Daarvoor dient u het gehele systeem (Afb. 1) 180° te draaien.
Voor de m ontage van de montageplaten is het belangrijk dat eerst de twee m ontageplaten ( 7) losjes op het
chassis bevestigd worden (Afb. 2 & 13). Gebruik hiervoor bouten M10x60, moeren M10 en ringen M10 (8,17,18)
en bevestig deze “handvast” in de schuin geplaatste gaten van de montageplaten. Zodanig dat de
montageplaten nog net verschoven kunnen worden.
Plaats vervolgens het complete rangeersysteem m et behulp van de t wee U- beugels (9) , bouten M10x50,
moeren M10 en ringen M10 (16,17,18) aan de aluminium montageplaten.

ENDURO® EM303+4
Ref: EM303+-UM-TKI -0116-Rev.A.
Zorg ervoor dat de alum inium aandrijfrollen van het rangeersysteem ongeveer op dezelfde hoogte zijn als de as
van het caravanw iel ( ± 20m m ) . Om een event ueel hoogt everschil t e com penseren ( en het rangeer syst eem
lager te plaatsen) heeft ENDURO® een set afstandhouders beschikbaar. Per set kan 15m m gecom penseerd
worden. I n het tot aal kunnen drie set s gebruikt worden zodat een hoogte van 45mm gecom penseerd kan
worden.
Let op dat de m inim ale bodem vrijheid t ussen het laagste punt van het rangeersysteem en
de gr ond m in im aa l 1 1 0 m m is.
Assembleer de drie delen van de aandrijfstang (4 & 5). Monteer deze daarna tussen de linker en rechter
motoreenheden (1 & 2) door m iddel van de boutjes en moertj es (af fabriek al aanwezig). Zie Afb. 1 & 1A. De
moeren hoeven in dit stadium niet meer dan handvast te zij n.
Zorg ervoor dat de hoofd verbindingsstang (3) en de aandrijfstang (4) in het m idden uit gelij nd zijn. Het m idden
van de staaf is duidelijk gemarkeerd.
Schuif het com plete r angeersy st eem ov er het chassis totdat de aandrijfrollen 20m m verwijderd zijn vanaf het
loopvlak van beide banden (zie Afb. 10) . Twee 20m m afstandsblokken (30) zijn bijgeleverd.
Het is van essent ieel bela ng dat beide aandrij fr ollen precies dezelfde a fstand vanaf de band
hebben. De gehe le assem blage m oet pa rallel zijn m et de as va n de ca ra van.
Positioneer de m ot oreenheden zodanig dat de alum inium rollen m axim aal cont act hebben
m et het loopvla k van de ba nd. Verde r dient er voldoende afstand te zijn ( > 1 0 m m ) t ussen de
behuizing va n het rangeersysteem en de schokbrekers ( indien gem ont eerd) en t ussen de
behuizing en de ( caravan) ban d ( > 1 0 m m , zie Afb. 8 ) .
Draai nu de bouten ( Afb. 1B) van de hoofd-verbindingsstang (3) en de aandrijfstang (4 & 5) goed vast (Afb. 1C)
en borg deze met de contramoeren.
Maak nu alle bouten en m oeren van de montagesets (Afb. 2) vast. Allereerst de 2 schuin geplaat ste bouten
M10x60 (aandrijfmom ent 20 Nm) en daarna andere 4 bouten (aandrijfmom ent 40 Nm).
Controleer daarna weer de afst and tussen de aandrijfrollen en het loopvlak van de banden (20m m), de positie
van de alum inium rollen t en opzicht e van het loopvlak van de banden en de afstand tussen de kunststof
aandrijving behuizing en de banden (Afb. 8) & schokbrekers (> 10mm ). Hierbij dient het gewicht van de
caravan op de wielen te rust en. I ndien nodig de m oeren van de montagesets losdraaien en de afstand opnieuw
instellen.
Cont roleer opnieuw of alle bouten en m oeren volgen s het gestelde aandrij fm om ent zij n
vastgem aak t!
De m echanische onderdelen zijn nu geïnstalleerd.
I NSTALLATI E – ELEKTRONI SCHE ONDERDELEN
Zorg e rvoor dat de 1 2 volt voeding alsook alle 2 3 0 volt str oom voor zien in gen zij n
losgek oppeld van de cara van.
Indien er al een accu in de caravan gemonteerd zit dient u beide accuklem m en los te halen alvorens u begint
met de installatie van het elektronische gedeelte.
Bepaal een geschikte plaats voor de elektronische controlebox (32) , zoals een opslagplaats bijvoorbeeld onder
een bank of een bed. Zorg ervoor dat deze plaats in de buurt is van de accu maar ook weer niet te dichtbij
(40cm tot 60cm ) en de ruimte droog is. De controlebox kan verticaal aan een zijwand of horizontaal
gemonteerd worden. Zorg er bij verticale montage voor, dat de aansluitingen naar beneden gericht zijn om
eventuele kortsluiting door een vallend voorwerp te voorkom en.
Bevestig de controlebox op een veilige manier op de juist e posit ie m et tw ee schroeven M5x40 ( 35) . Note: als
de verstrekte schroeven niet van een geschikte lengte of type voor de gewenste plaats/ het m ateriaal zijn,
wordt u aanbevolen deze zelf te verzorgen.
Boor een gat met een diameter van 25m m door de bodem van de caravan, ongeveer 150m m voor de
controlebox aansluitingen (32).
Let u er uiterst nauw keurig op dat u chassisdelen, gaspij pen en elektriciteitsdraden niet
raakt!
Sluit de bedrading van de motoren volgens het bedradingschem a aan ( Afb. 12) (rood = positief, zwarte =
negatief).

ENDURO® EM303+5
Ref: EM303+-UM-TKI -0116-Rev.A.

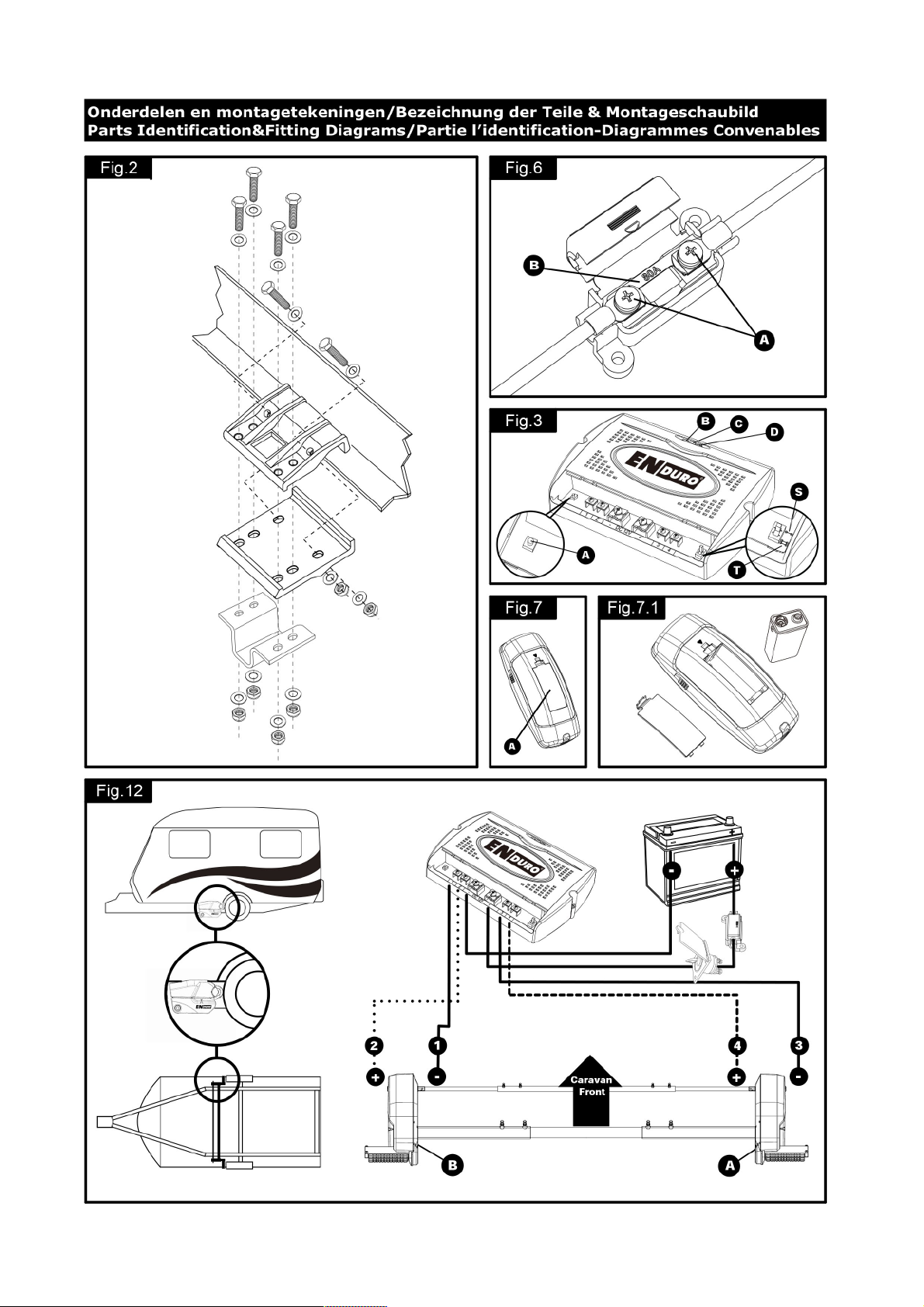

Het aansluitdiagram (Afb. 12 + Tabel A (zie onder) ) geeft het bedradingschema aan wanneer de m otorunits
voor de wielen/ as zijn gemonteerd in de richting van het “A” fram e ( dissel). Wanneer de m otorunits achter de
as gemonteerd worden, dient de bedrading volgens tabel B (zie onder) aangesloten te worden.
Ta b e l A
MONTAGE VOOR DE W I ELEN/ AS
Motor A Positieve (+ ) kabel op klem 4
Motor A Negatieve (-) kabel op klem 3
Motor B Positieve ( + ) kabel op klem 2
Motor B Negatieve (-) kabel op klem 1
Ta b e l B
MON TAGE ACHTER DE W I ELEN/ AS
Motor A Positieve (+ ) kabel op klem 1
Motor A Negatieve (-) kabel op klem 2
Motor B Positieve ( + ) kabel op klem 3
Motor B Negatieve (-) kabel op klem 4
Markeer de bedrading van de m otor voor beide m otorunits m et de kabel markeringen (25) . De kabels voor de
linker en rechter motor m oeten de zelfde lengte hebben. Verm ijd dat de kabels opgerold worden.
Denk eraan om een kleine hoeveelheid bekabeling dicht bij de motoren te reserveren om ervoor t e zorgen dat
de kabels niet strak kom en te staan wanneer de m otorunits worden verschoven.
Leid alle motorkabels langs de onderkant van de caravanvloer in de meegeleverde flexibele bescherm buis (11)
(dit zal de bedrading bescherm en tegen scherpe randen en vuil) alsook door het geboorde gat.
Bevestig de flexibele bescherm buis ( 11) aan de onderzijde van de caravan bodem door m iddel van de P-
klemm en (20) en schroeven (19).
Zodra alle motorkabels door het geboorde gat naast de controlebox (32) zijn, knip de kabels op m aat, ervoor
zorgend dat ze allemaal zelfde lengte hebben. Verwijder ong. 5m m van de isolatie aan de uiteinden. Bevestig
de vorkstekkers ( 24) door een krim ptang te gebruiken. Een veilige en goede kwaliteitsverbinding op elke kabel
is essentieel.
Schuif de vorkstekers over de aansluitingen van de controlebox en draai de schroefjes goed vast (zie
bedradingschema Afb. 12). Een veilige en goede kwaliteitsverbinding op elke kabel is wederom essent ieel.
Zoek een geschikte plaats voor de accu hoofdschakelaar (29) welke gemonteerd zit in de behuizing m et
scharnierdeksel. Belangrijk: Deze schakelaar dient aan de buitenzijde van de caravan gem onteerd te
w orden op een dusdanige plaat s dat in elk ( nood) geval deze direct van buiten uit geschakeld kan
w orden. De hoofdschakelaar dient in de nabijheid van de accu geplaatst te worden om de accukabels zo kort
mogelijk te houden.
Maak gebruik van de kartonnen mal om de positie van de gaten te m arkeren en boor de gaten. Monteer de
schakelaar en de behuizing m et de m eegeleverde bouten, ringen en moeren en m onteer hem uiteindelij k op de
caravan m et de roestvrij stalen schroeven (19) .
Leid de positieve (+ ) accukabel (inclusief zekering) van de accu naar de hoofdschakelaar (29) en daarna door
naar de controlebox (32) .
De aansluitingen van de hoofdschakelaar (29) dient u af te schermen m et de bijgeleverde rubberen isolatie
doppen (33).
Leid de negatieve (-) accukabel direct door naar de controlebox (32).
Zorg ervoor dat de accukabels niet over de controlebox lopen!
Het wordt hier weer aanbevolen om de flexibele beschermbuis (11) te gebruiken om beschadiging en vuil te
voorkom en. Bevestig deze m et de P-klemmen (20) en schroeven (19).
Maak de accukabels op juiste lengt e en verwijder ong. 5m m van de isolatie aan de uiteinden. Bevestig de
kabelogen door een krim ptang te gebruiken. Twee soorten kabelogen (22 & 23) worden verstrekt voor gebruik.
Een veilige en goede kwaliteitsverbinding op elke kabel is essentieel.
Sluit u de accukabels (14 & 15) aan op de controlebox (32) : Schuif de vorkstekers over de positieve (+ ) en
negatieve (-) aansluiting van de controlebox en draai de schroefjes goed vast.
Verbind tenslotte de accukabels met de accuklemm en van de accu (rood = + , zwart = -) .
Opgelet! Zorg ervoor dat u de positieve ( + ) en negatieve ( - ) bedrading niet verw isse lt .
Onj uiste aansluiting kan de controlebox onherstelbaar bescha digen.
Zorg voor een waterdichte afdichting rond het 25mm gat van de kabeldoorvoer door de bodem van de caravan
( m et bij voorbeeld flexibele k it ) .
Zoek tenslotte een geschikte plaat s voor de afstandsbediening wandhouder (34) en bevestig deze met de
bijgeleverde schroefjes (buiten bereik van kinderen en onbevoegden) .

ENDURO® EM303+6
Ref: EM303+-UM-TKI -0116-Rev.A.
De installatie van het rangeersysteem is nu gereed.
I NSTALLATI E – DUBBELASSER
Deze gebruiksaanwijzing beschrijft de algemene installatie en het gebruik van het rangeersysteem voor een
enkelasser caravan. I ndien u het rangeersysteem gaat gebruiken voor een dubbelasser caravan, let dan op het
volgende:
Toegelaten totaalgewicht dubbelasser (2 motoren) 1800kg (1500kg bij 18% helling)
Toegelaten totaalgewicht dubbelasser (4 motoren) 2500kg (1800kg bij 18% helling)
2 m otoren:
De installatie procedure voor een 2 motoren rangeersysteem bij een dubbelasser caravan is hetzelfde als bij
een enkelasser caravan. De controlebox (4) moet echter nog wel voorbereid worden voor dubbelasser gebruik:
Zet allereerst de hoofdschakelaar van het rangeersysteem uit en schuif dan de enkelasser/ dubbelasser-functie
schakelaar (Afb. 3S/ T) van de controlebox in de dubbelasser positie (Fig. 3T) , zodat het rangeersysteem
gebruikt kan worden voor een dubbelasser caravan. Bij het m aken van bocht en zullen bij dubbelasser caravans
alle wielen blijven rijden, echter m et een verschillende snelheid.
4 m otoren:
De installatie procedure voor een 4 motoren rangeersysteem bij een dubbelasser caravan is vergelij kbaar als bij
een enkelasser caravan echter dan m et twee rangeersystem en.
Volg t wee keer de procedure I NSTALLATI E – MECHANI SCHE ON DERDELEN: Één keer voor de m otoren
gemonteerd op de voorste as en één keer voor de m otoren gemont eerd op de achterste as.
Volg t wee keer de procedure I NSTALLATI E – ELECTRON I SCHE ONDERDELEN: Één keer voor de motoren
gemonteerd op de voorste as en één keer voor de m otoren gemont eerd op de achterste as.
Opm er king: Bij het installeren van het vier m otoren rangeersysteem is het noodzakelijk zij n om een hogere
capaciteit accu te gebruiken om beide r angeersystem en ( m et inbegr ip v an twee cont roleboxen en t wee
hoofdschakelaars) van stroom te voorzien. Gebruik geen twee aparte accu’s als stroom bron voor een 4 m otoren
rangeersysteem.
Nu moeten b e id e controleboxen (4) voorbereid worden voor dubbelasser gebruik:
Zet allereerst de hoofdschakelaar van het rangeersysteem uit en schuif vervolgens de enkelasser/ dubbelasser-
functie schakelaar (Afb. 3S/ T) van de controlebox in de dubbelasser positie (Fig. 3T), zodat het rangeersysteem
gebruikt kan worden voor een dubbelasser caravan. Bij het m aken van bocht en zullen bij dubbelasser caravans
alle wielen blijven rijden, echter m et een verschillende snelheid.
Als laatste dienen de twee controleboxen (4) voorbereid te worden voor het gebruik van één afstandsbediening
(32). De afstandsbediening m oet nu met de twee controleboxen gesynchroniseerd worden zoals hieronder
beschreven:
Controleer of de installatie van het elektronische gedeelte in overeenstemm ing is met de installatie
instructies. Zorg ervoor dat de aandrijfrollen niet op de band staan en dat de caravanaccu en
afstandsbediening batterij in goede conditie zij n en zijn opgeladen.
Zet de hoofdschakelaar van het rangeersysteem aan.
Zet de afstandsbediening aan door de schuifschakelaar ( Afb. 5A) omhoog te schuiven ( stand I ). De groene
LED op de afstandsbediening (Afb. 5H) zal nu langzaam knipperen.
Druk op de reset knop ( Afb. 3A) van de controlebox. Alle drie de LED’s op de controlebox (Afb. 3B, 3C &
3D) zullen langzaam knipperen.
Druk vervolgens tegelij k de “ recht vooruit” (Afb. 5B) en “recht achteruit” (Afb. 5C) knoppen van de
afstandsbediening in en houd deze ingedrukt (ongeveer 3 seconden) t otdat de buzzer een korte piep geeft
en de synchronisat ie bevestigt.
Na de geslaagde synchronisatie zullen de groene LED op de controlebox (Afb. 3B) en op de
afstandsbediening (Afb. 5H) continue oplichten.
Herhaal deze procedure voor de tweede controlebox ( m et dezelfde afstandsbediening!).
Schakel afstandsbediening uit en dan weer aan zodat beide controleboxen geactiveerd worden.
De installatie van het rangeersysteem voor dubbelasser gebruik is nu gereed. Voor m eer details over de
werking, het gebruik, de LED's en de functies van de toetsen, volg de standaard hoofdstukken in deze
gebruiksaanwijzing.

ENDURO® EM303+7
Ref: EM303+-UM-TKI -0116-Rev.A.
GEBRUI K – VEI LI GHEI DSVOORSCHRI FTEN
Voordat u het rangeersysteem in de praktijk gaat gebruiken is het verstandig om het rangeersysteem eerst uit
te proberen op bijvoorbeeld een open veld (zonder obst akels) . Hier door wordt u m eer bekend m et het
rangeersysteem en het gebruik ervan.
Controleer het rangeersysteem voor gebruik op beschadigingen.
Bij het rijden of verplaat sen van de caravan dient u zich te allen tijde ervan bewust te zijn dat de
grond speling door montage van het rangeersysteem gereduceerd is.
Zorg ervoor dat kinderen en dieren niet in de nabij e omgeving van uw caravan zij n tijdens het gebruik
van het rangeersysteem!
Zorg ervoor dat er geen haren, vingers of kleding tussen de aandrijfrollen en de band terecht kunnen
komen!
In geval van een defect of vreemde manoeuvre, t rek aan de handrem van de caravan en schakel de
hoofdschakelaar uit.
Om een goede signaalst erkte te hebben, dient u tij dens het gebruik van het rangeersysteem ervoor te
zorgen dat er nooit m eer dan 5 meter afstand is tussen uw afstandsbediening en de controlebox.
Draadloze afstandsbedieningen zij n altijd afhankelijk van radiosignalen. Deze signalen kunnen
eventueel door externe invloeden verstoord worden. I n geval van een r adiost oring zal het
rangeersysteem tijdelijk stoppen totdat het signaal weer vrij is van st oringen (com municatie status
zichtbaar op afst andsbediening).
Wees ervan bewust dat het rangeersysteem het totaalgewicht van uw caravan of aanhanger vergroot.
Houd hierm ee rekening bij het beladen van de caravan.
Gebruik het rangeersysteem niet boven het toegelaten totaalgewicht van 1800kg (caravan inclusief
belading) bij 2 m otoren gebruik en 2500kg (caravan inclusief belading) bij 4 m otoren (dubbelasser)
gebruik.
Zorg ervoor dat de aandrijfrollen altijd zijn losgekoppeld van uw banden indien u het rangeersysteem
niet gebruikt. Dit is beter voor uw banden en het rangeersysteem zelf.
Zorg ervoor dat de aandrijfrollen altijd zijn losgekoppeld van de banden voordat u de caravan gaat
verplaatsen met een voertuig of met de hand. Niet opvolgen kan uw banden en/ of rangeersysteem
beschadigen.
Zorg ervoor dat na ieder gebruik de hoofdschakelaar (29) is uitgeschakeld, de sleutel is verwij derd en
op een veilige plaats is opgeborgen (buiten bereik van kinderen en onbevoegden) . Bij het niet
uitschakelen van de hoofdschakelaar zal de accu langzaam leeg lopen aangezien er altij d een bepaalde
stand- by stroom is.
Zorg ervoor dat na ieder gebruik de afstandsbediening is uitgeschakeld en op een veilige plaat s in de
wandhouder is opgeborgen (buiten bereik van kinderen en onbevoegden). Bij het niet uitschakelen van
de hoofdschakelaar zal de batt erij langzaam leeg lopen aangezien er altij d een bepaalde stand- by
stroom is.
Gebruik het rangeer systeem niet als (hand) rem .
Gebruik altijd de handrem nadat de caravan op zijn plaats gezet is en voordat u de aandrijfrollen los
gaat koppelen van de banden.
Gebruik het rangeersysteem en de verbindingsstangen niet als (krik)steun bij het opkrikken van de
caravan.
Afhankelijk van het gewicht van de caravan kan het rangeersysteem niet alle obstakels zonder enig
hulpm iddel bedwingen ( zoals st oepranden) . Gebruik in dit soort gevallen een oprij plaat of een levelblok.
Zorg ervoor dat alle banden van de caravan dezelfde maat hebben. I ndien de banden verslet en zij n en
er nieuwe banden gemonteerd zijn kan het zijn dat de afstand tussen de aandrijfrollen en de banden
opnieuw ingesteld m oeten worden ( zie “I nstallatie – mechanische onderdelen”).
Gevoelige apparatuur zoals camera’s, DVD spelers enz. dienen niet opgeslagen te worden in de
omgeving van de controlebox of de voedingskabels. Door elektrom agnetische velden zouden ze
kunnen beschadigen.

ENDURO® EM303+8
Ref: EM303+-UM-TKI -0116-Rev.A.
Voer geen modificaties uit aan het rangeersysteem (mechanisch of elektronisch) Dit kan erg gevaarlijk
zijn. Garantie claims worden niet geaccepteerd en wij kunnen de j uiste werking van het
rangeersysteem niet m eer garanderen indien m odificaties zijn uitgevoerd. Wij zij n niet aansprakelijk
voor welke schade dan ook veroorzaakt als resultaat van onj uiste installatie, bediening of m odificatie.
GEBRUI K – MOTOR UNI TS
Het rangeersysteem heeft 2 motorunits (1 & 2). Over het algem een zijn deze aan de voorzijde van de as van
caravan gemonteerd. Beide units zijn identiek maar kunnen niet worden uitgewisseld.
Afb. 4
A. Aluminium aandrijfrol
B. Aandrijfunit inclusief 12V motor
C. Kunststof bescherm kap
D. Basisfram e inclusief kunststof bescherm kap
E. Kunst stof tandwielkastbehuizing
Om de rollen contact te laten m aken m et de banden plaatst u de koppeling van de slinger ( 6) over de koppeling
van de aandrijfas (Afb. 9) van de linker of rechter motorunit en draait u de slinger (Afb. 10).
Tr actie - indicat ie lab el:
Het geel-groen-rood tractie-indicatie label (Afb. 11A), aan de zijkant van elke m otorunit, geeft m et elke kleur
aan op welke wijze er tract ie kan worden verwacht.
Indicator bevindt zich in het gele gebied - De aandrijfrollen raken of drukken de band niet voldoende in
(dus weinig grip).
Indicator bevindt zich in het groene gebied - De aandrijfrollen zijn goed in contact m et de band (marge van
15m m).
Indicator bevindt zich in het rode gebied - De aandrijfrollen zijn in contact m et de band m aar in een
extreme positie. Het kan betekenen dat de band van de caravan ontoereikende luchtdruk heeft of de
motoren uit positie zij n geschoven en een bezoek aan een werkplaats wordt vereist om de assemblage
opnieuw af te stellen.
GEBRUI K – AFSTANDSBEDI ENI NG
De afstandsbediening ( 31) wordt van stroom voorzien door een PP3 9 volt batterij en wordt geactiveerd door
het schuiven van de hoofdschakelaar naar “Aan” ( I = schuif omhoog) (Afb. 5A). Zodra de afstandsbediening
geactiveerd is en een goede verbinding heeft m et de controlebox, zal de groene LED (Afb. 5H) oplichten en kan
de afst andsbediening gebruikt worden om de caravan te manoeuvreren.
Afb. 5
A. Hoofdschakelaar (schuifschakelaar) afstandsbediening: “Uit” = 0 en “Aan” = I
B. Caravan recht vooruit (beide wielen roteren in voorwaartse richting)
C. Caravan recht acht eruit (beide wielen roteren in om gekeerde richting)
D. Caravan links vooruit (het rechter wiel roteert in voorwaartse richting)
E. Caravan recht s vooruit (het linker wiel roteert in voorwaartse richting)
F. Caravan links achteruit (het rechter wiel roteert in om gekeerde richting)
G. Caravan rechts achteruit (het linkerwiel roteert in om gekeerde richt ing)
H. Groene LED: geeft status weer van de afstandsbediening en het rangeersysteem
I. Rode overbelasting LED: overbelasting beveiliging van het rangeersysteem is geact iveerd
J. Blauwe batterij LED: 9V batterij van de afstandsbediening is bijna leeg en dient vervangen te worden
K. Blauwe accuspanning LED: de spanning van de caravanaccu is te hoog of te laag
U kunt tijdens het recht vooruit of recht achteruit rijden van de caravan (knop B of C ingedrukt houden) ook
bijsturen door het additioneel indrukken van de knop D of E (indien vooruit) of de knop F of G (indien achteruit).
Bovendien kunnen de knoppen E (rechts vooruit) en F (links achteruit) of de knoppen D (links vooruit) en G
(recht s achteruit) gelijktijdig worden ingedrukt om het m ogelijk te maken de caravan om zijn eigen as te laten
draaien zonder vooruit of achteruit te m anoeuvreren (Deze f unctie wer kt alleen in d e “ en kelasser” st and).
Bij het binnen 2 seconden om schakelen van “vooruit rijden” naar “achteruit rijden” ( en andersom) zal er een
vertraging van 1 seconde optreden om elektronica en m otoren te bescherm en.
De schuifschakelaar op de afstandsbediening ( Afb. 5 A) dient tevens als noodstopscha kelaar.
De afstandsbediening schak elt a ut om at isch uit :
Na ongeveer 3 m inuten niet gebruiken: Na ongeveer 2 minuten volg er een buzzersignaal (5x knipperen)
met een herhaling na 3 minuten en daarna gaat het syst eem in de stand- by m odes.

ENDURO® EM303+9
Ref: EM303+-UM-TKI -0116-Rev.A.
Na ongeveer 6 minuten bij het continue ingedrukt zij n van één van de knoppen: Na ongeveer 5 m inut en
volg er een buzzersignaal (5x knipperen) m et een h erhaling na 6 m inut en en daarna gaat het systeem in
de stand- by modes.
De groene LED zal uitgaan m aar de afstandsbediening blijft in de stand-by m odes en er zal een bepaalde stand-
by stroom blijven welke ervoor zorgt dat de batterij langzaam leegloopt. Zorg er dus altijd voor dat de
afstandsbediening via de hoofdschakelaar na gebruik uitgeschakeld wordt.
U kunt de afstandsbediening altijd weer reactiveren door de hoofdschakelaar gedurende 1 seconde even uit en
aan te zetten.
Fout m eldingen via de afstandsbediening:
Het ENDURO® EM303+rangeersysteem geeft alle fout m eldingen door via de afstandsbediening. Door m iddel van
de groene LED (Afb. 5H), de foutmelding LED’s (Afb. 5I , 5J & 5K) en een buzzersignaal:
Groene LED (Afb. 5H) uit, geen buzzer: Afstandsbediening staat uit en het rangeersysteem is niet
geactiveerd of de afstandsbediening staat in de stand-by modes.
Groene LED (Afb. 5H) continue aan, geen buzzer: Afstandsbediening staat aan en het systeem is klaar voor
gebruik.
Groene LED (Afb. 5H) knippert continue, geen buzzer: Afstandsbediening staat aan m aar er is geen
com m unicatie tussen de afstandsbediening en de controlebox. Dit kan kom en doordat de afstand te groot
is, of dat de hoofdschakelaar van het rangeersysteem niet aan staat of doordat er een stoorsignaal is
waardoor een goede com m unicatie niet m ogelij k is. Zodra het probleem verholpen is, zal de groene LED
weer continue aangaan en is het systeem klaar voor gebruik.
Blauwe accuspanning LED (Afb. 5K) knippert in combinatie m et de buzzer (2x knipperen, pauze, 2x
knipperen, pauze enz.): De spanning van de caravanaccu is te laag (< 10V) . Caravanaccu dient opgeladen
te worden.
Blauwe accuspanning LED (Afb. 5K) knippert in combinatie m et de buzzer (4x knipperen, pauze, 4x
knipperen, pauze enz.): De spanning van de caravanaccu is te hoog (overladen). Probeer caravanaccu voor
een gedeelte te ontladen door een verbruiker (bijvoorbeeld lampje of waterpom pje) aan t e sluiten.
Rode overbelasting LED (Afb. 5I ) knippert in com binatie m et de buzzer (6x knipperen, pauze, 6x knipperen,
pauze enz.) : De overbelasting beveiliging (stroombeveiliging) van het rangeersysteem is geactiveerd.
Wacht ongeveer 60 seconden en probeer het opnieuw.
Blauwe batterij LED (Afb. 5J) knippert continue, geen buzzer: 9V batterij van de afstandsbediening is leeg
en dient vervangen te worden.
Batterij vervangen van de afstandsbediening:
Indien de batterij van de afstandsbediening leeg is (Blauwe batt erij LED (Afb. 5J) knippert continue) dan dient
deze vervangen te worden.
Open het achterklepje van de afstandsbediening (Afb. 7A).
Verwijder de oude lege batterij en lever deze in op de daarvoor bestem de plaatsen.
Inst alleer een nieuwe batterij (Afb. 7.1). Gebruik alleen een lekvrije PP3 (9 volt) batterij (Geen garantie
claims worden geaccepteerd indien schade ontstaan is door gebruik van een niet lekvrije batt erij).
Sluit het achterklapje.
Oude en lege batterijen kunnen gaan lekken en de afstandsbediening beschadigen. Verwijder altijd de
batterijen indien u de afstandsbediening voor langere t ijd niet gaat gebruiken.
GEBRUI K – ELEKTRONI SCHE CONTROLEBOX
De elektronische controlebox ( 32) die binnen in uw caravan is gemonteerd is verantwoordelijk voor de
aansturing van uw rangeersysteem.
De controlebox heeft drie LED’s, één drukknop en een schuifschakelaar (Afb. 3) :
Groene LED (Afb. 3B) licht continue op wanneer de hoofdschakelaar wordt aangezet en het rangeersysteem
wordt aangezet via de afstandsbediening (schuifschakelaar schuif omhoog, stand I ). Zodra de
afstandsbediening buiten bereik is, zal de LED weer uitgaan.
Blauw e LED (Afb. 3C) geeft foutm eldingen betreffende de caravanaccu:
Blauwe LED knippert (2x knipperen, pauze, 2x knipperen, pauze enz.): De spanning van de caravanaccu is
te laag ( < 10V). Caravanaccu dient opgeladen te worden.
Blauwe LED knippert (4x knipperen, pauze, 4x knipperen, pauze enz.): De spanning van de caravanaccu is
te hoog (overladen). Probeer caravanaccu voor een gedeelte te ontladen door een verbruiker ( bij voorbeeld
lampje of waterpompje) aan te sluiten.
Rode LED (Afb. 3D) knippert (6x knipperen, pauze, 6x knipperen, pauze enz.): De overbelasting beveiliging
(stroombeveiliging) van het rangeersysteem is geactiveerd. Wacht ongeveer 60 seconden en probeer het
opnieuw.
Over het algemeen zullen alle foutenm eldingen automatisch na één m inuut gereset worden. I ndien dit niet het
geval is, schakel dan de gehele elekt ronica uit door de hoofdschakelaar van het rangeersysteem èn de
afstandsbediening voor minimaal 15 seconden uit te zetten en daarna opnieuw in te schakelen.

ENDURO® EM303+10
Ref: EM303+-UM-TKI -0116-Rev.A.
De reset drukknop (Afb. 3A): De afstandsbediening en de controlebox zijn in de fabriek al met elkaar
gesynchroniseerd. Indien echter de afstandsbediening of de controlebox is vervangen dan moet en deze
opnieuw m et elkaar gesy nchroniseerd worden zoals hieronder beschreven:
Controleer of de installatie van het elektronische gedeelte in overeenstemm ing is met de installatie
instructies. Zorg ervoor dat de aandrijfrollen niet op de band staan en dat de caravanaccu en
afstandsbediening batterij in goede conditie zij n en zijn opgeladen.
Zet de hoofdschakelaar van het rangeersysteem aan.
Zet de afstandsbediening aan door de schuifschakelaar ( Afb. 5A) omhoog te schuiven ( stand I ). De groene
LED op de afstandsbediening (Afb. 5H) zal nu langzaam knipperen.
Druk op de reset knop ( Afb. 3A) van de controlebox. Alle drie de LED’s op de controlebox (Afb. 3B, 3C &
3D) zullen langzaam knipperen.
Druk vervolgens tegelij k de “ recht vooruit” (Afb. 5B) en “recht achteruit” (Afb. 5C) knoppen van de
afstandsbediening in en houd deze ingedrukt (ongeveer 3 seconden) t otdat de buzzer een korte piep geeft
en de synchronisat ie bevestigt.
Na de geslaagde synchronisatie zullen de groene LED op de controlebox (Afb. 3B) en op de
afstandsbediening (Afb. 5H) continue oplichten.
De enkelasser/ dubbe lasser- fu nctie sch ak elaa r ( Afb. 3S/ T): Het ENDURO®EM303+rangeersysteem is
geschikt voor het gebruik bij enkelasser en dubbelasser caravans. Eenvoudig door het om schakelen van de
schakelaar (Afb. 3S/ T) is de het rangeersysteem ook geschikt voor dubbelasser caravans (bij 2 m otoren
gebruik, m aar ook bij 4 m otoren gebruik). Bij het m aken van bochten zullen bij dubbelasser caravans alle
wielen blijven rijden, echter m et een verschillende snelheid.
Standaard zal deze schakelaar ingesteld zijn voor gebruik bij een enkelasser caravan (Afb. 3S). Voor gebruik bij
een dubbelasser caravan de schakelaar omschakelen (Afb. 3T) . Tijdens het om schakelen zal de hoofdschakelaar
van het rangeersyst eem uit gezet moeten worden.
GEBRUI K – BEGI NN EN
Zorg ervoor dat u de veiligheidsinstructies goed doorleest en de richtlij nen goe d opvolgt !
Zorg ervoor dat de accu die het rangeer systeem van stroom voorziet steeds vol is en in
goede conditie is.
Zorg ervoor dat de caravan los en vrij van het voert uig is en dat de handrem is
aangetrokken. Tevens dienen hoekpoten volledig t e zijn opgedraaid ( hoge positie) .
Plaats de koppeling van de slinger ( 6) over de koppeling van de aandrijfas (Afb. 9) aan de linker of rechter
motorunit. Dit hoeft slechts aan 1 zijde van de caravan te gebeuren om dat de andere zij de door m iddel van de
verbindingsstang autom atisch volgt.
Draai de slinger tot het niet m eer zonder bovenmatige kracht zal draaien. De kleur van het tractie indicatielabel
(Afb. 11A) zal nu in het groene gebied moeten zijn.
Zet de hoofdschakelaar van het rangeersysteem aan (29).
Maak de handrem los voordat u het rangeersyst eem gaat gebruiken.
Activeer het rangeersysteem door de schuifschakelaar op de afstandsbediening ( Afb. 5A) omhoog te schuiven.
De groene LED (Afb. 5H) op de afstandsbediening zal nu oplichten evenals een korte piep. De
afstandsbediening is nu klaar voor gebruik.
Nu kunt u de bewegingen select er en overeenst em m end m et de sym bolen op de afstandsbediening. Recht
vooruit (Afb. 5B), recht acht eruit (Afb. 5C), links vooruit (Afb. 5D), links achteruit (Afb. 5F), rechts vooruit (Afb.
5E), rechts achteruit (Afb. 5G).
Bovendien kunnen de knoppen E (links voorwaarts) en F (rechts achteruit) of de knoppen D (recht s voorwaarts)
en G (links achteruit) gelijktijdig worden ingedrukt om het m ogelij k te m aken de caravan om zijn eigen as te
laten draaien zonder vooruit of achteruit te manoeuvreren (Deze funct ie werkt alleen in de “ enkelasser” st and).
U kunt tijdens het recht vooruit of recht achteruit rijden van de caravan (knop B of C ingedrukt houden) ook
bijsturen door het additioneel indrukken van de knop D of E (indien vooruit) of de knop F of G (indien achteruit).
Door de softstart technologie zal de caravan langzaam op gang kom en. Hierdoor kunt u nog gem akkelijker en
nauwkeuriger schokvrij manoeuvreren. Door de soft stop technologie zal de caravan m et aflopende snelheid
stoppen.
LET OP: door de softstop technologie zal de caravan na het loslat en van de knoppen op de
afstandsbediening nog 0 ,5 seconde ( ± 6 cm ) verder rij den ( m et a flopende snelheid) . I s het
rangeersysteem echter nog in de softstart fase ( langzaam opgang kom en van de caravan)

ENDURO® EM303+11
Ref: EM303+-UM-TKI -0116-Rev.A.
dan zal de caravan bij het loslat en van de knoppen op de afstandsbediening w el direct
stoppen.
Het rangeersysteem beweegt na de soft st ar t fase m et een vaste snelheid. Deze snelheid kan echt er t oenem en
wanneer m en bergafwaarts gaat en zal afnem en indien men bergopwaarts gaat.
AANBEVELI NG: Het is efficiënter om de caravan achteruit bergopwaarts te manoeuvreren.
Na gebruik schakelt u het systeem uit door de schuifschakelaar op de afstandsbediening (Afb. 5A) in de stand
“0” te schuiven. De groene LED (Afb. 5H) op de afstandsbediening zal nu uit gaan. Berg de afstandsbediening
op een veilige plaats (buiten bereik van kinderen en onbevoegden).
Zet de hoofdschakelaar van het rangeersyst eem uit.
I ndien u klaa r bent m et m anoeuvreren m aakt u allereerst de handrem vast.
Zet allereerst de handrem vast en draai daarna m et de slinger de aandrijfrollen van de banden. Draai door
totdat deze niet m eer zonder bovenm atige kracht kan draaien. De indicator van het tractie indicat ielabel ( Afb.
11A) zal staan in het begin van het gele gedeelte.
Controleer alt ijd of beide rollen ook daadw erkelij k va n de banden verw ijderd zij n alvorens u
gaat rij den!
GEBRUI K – AANKOPPELEN EN LOSKOPPELEN
Het is m ogelijk om de caravan met het rangeersysteem precies met de koppeling boven de t rekhaak van uw
voertuig te plaatsen Maar gelieve zeer voorzichtig te zij n!
Gebruik de knoppen op de afstandsbediening om de koppeling van de caravan dichter bij het voertuig te
brengen. Door de softstart en softstop technologie kunt u de trekhaak tot op de centim eter naderen. Het is
beter om de t rekhaak t e bereiken m et enkele korte bewegingen dan met één lange beweging.
LET OP: door de softstop technologie zal de caravan na het loslat en van de knoppen op de
afstandsbediening nog 0 ,5 seconde ( ± 6 cm ) verder rij den ( m et a flopende snelheid) . I s het
rangeersysteem echter nog in de softstart fase ( langzaam opgang kom en van de caravan)
dan zal de caravan bij het loslat en van de knoppen op de afstandsbediening w el direct
stoppen.
Zodra de koppeling van de caravan recht boven de trekhaak is, laat u de koppeling over de trekhaak zakken
door het neuswiel naar beneden te draaien. Koppel de caravan daarna op de gebruikelijke m anier aan.
Ontkoppel de aandrijfrollen van de banden van de caravan. U kunt de cara van niet
verplaat sen w anneer het rangeersysteem is aangekoppeld! Cont roleer altij d of beide rollen
ook daadw er kelijk van de banden ver w ij derd zijn a lvorens u gaat rijden!
I ndien u probeert w eg te rijden m et een nog aangek oppelde m otoren dan kan dit het
rangeersysteem of uw caravan banden bescha digen en zal tevens uw voertuig te zw aar
belasten!
ONDERHOUD
Om te voorkom en dat de accu volledig wordt ontladen indien deze voor een langere periode niet gebruikt wordt ,
dient deze losgekoppeld en volledig opgeladen, vorstvrij opgeslagen te worden.
Controleer regelm atig dat de aandrijfrollen vrij zijn van vuil of modder wat m ogelij k is opgepikt van de straat.
Het rangeersysteem regelmatig afspuiten met een waterslang om m odder, en andere vuiligheid te verwijderen.
Controleer regelmatig de afst and tussen aandrij frollen en de banden. I n de neut rale positie (volledig ontkoppeld)
dient dit ongeveer 20m m te zijn.
Laat uw rangeersysteem 1 m aal per j aar onderhouden en visueel inspecteren. Hierbij dienen alle bout/ m oer
verbindingen, kabels en elekt rische aansluitingen gecontroleerd t e worden en alle bewegende delen en
verbindingen gesm eerd t e worden.
I n geval van defecten of problem en, alstublieft cont act opnem en m et uw ENDURO®
leverancier.

ENDURO® EM303+12
Ref: EM303+-UM-TKI -0116-Rev.A.
PROBLEEM OPLOSSEN
In het geval dat uw rangeersysteem weigert te funct ioneren, controleert u alstublieft het volgende:
Het rangeersyste em w e iger t t e w erk en, doe t helem aal niet s:
Zorg ervoor dat de hoofdschakelaar van het rangeersysteem (29) aan st aat.
Controleer de kabelverbinding tussen caravanaccu en controlebox.
Controleer de zekering (80A) in de rode positieve accukabel (Fig. 6). Als de zekering is doorgebrand, m oet deze
worden vervangen door een zekering van dezelfde waarde (80A) . Overbrug in geen geval de zekering (neem
event ueel cont act op m et uw ENDURO®leverancier). Om de zekering te vervangen haalt u allereerst de
pluskabel los van de accu. Draai vervolgens de schroeven (Fig. 6A) waarm ee de zekering vastzit los, vervang
de zekering ( Fig. 6B), en draai tenslot te de schroeven weer goed vast. Sluit de zekeringbehuizing en m aak de
pluskabel weer vast aan de accu zodat het syst eem weer klaar is voor gebruik.
Controleer de batterij van de afstandsbediening. I ndien leeg, vervang de 9 volt batterij.
Caravan accu kan leeg zijn. I ndien leeg, laad deze com pleet op of vernieuw de accu voor u verdere actie
onderneem t.
Caravan accu kan overladen zijn. Controleer uw laadtoestel en probeer de accu voor een gedeelt e te ontladen
door een verbruiker (licht of andere 12 volt belasting) aan te sluiten. I ndien dit geen resultaat heeft, vervang
de accu voordat u verdere actie onderneem t.
Controleer of de afstand tussen afstandsbediening en de caravan niet meer bedraagt dan 5 m eter. Indien er
geen signaal is tussen de controlebox en de afstandsbediening zal het rangeersysteem niet functioneren en de
groene LED op de afstandsbediening zal knipperen.
Controleer of er een stoorsignaal (ander zendapparaat, hoogspanningskabels, Wifi enz.) is waardoor een goede
com m unicatie tussen afstandsbediening en controlebox verstoord wordt. I ndien er geen goed signaal is tussen
de controlebox en de afstandsbediening zal het rangeersysteem niet functioneren en de groene LED op de
afstandsbediening zal knipperen.
Over het algemeen zullen alle foutenm eldingen automatisch na één m inuut gereset worden. I ndien dit niet het
geval is, schakel dan de gehele elekt ronica uit door de hoofdschakelaar van het rangeersysteem èn de
afstandsbediening voor minimaal 15 seconden uit te zetten en daarna opnieuw in te schakelen.
Het rangeersysteem w eigert te w erken, doet het zo nu en dan:
Controleer de batterij van de afstandsbediening. I ndien leeg, vervang de 9 volt batterij.
Caravan accu kan leeg zijn. I ndien leeg, laad deze com pleet op of vernieuw de accu voor u verdere actie
onderneem t.
Caravan accu kan bij na leeg zijn en de aandrijfrollen zijn aangekoppeld. Controleer de spanningsdip tijdens het
gebruik van het rangeersysteem . I ndien de spanning te veel daalt (onder 10Volt) bij het gebruik van het
rangeersysteem , laad de accu op of vervang de accu voordat u verdere act ie onderneemt.
Caravan accu kan overladen zijn. Controleer uw laadtoestel en probeer de accu voor een gedeelt e te ontladen
door een verbruiker (licht of andere 12 volt belasting) aan te sluiten. I ndien dit geen resultaat heeft, vervang
de accu voordat u verdere actie onderneem t.
Controleer de kabelverbinding tussen caravan accu en controlebox.
Slecht aangesloten of gecorrodeerde batterij aansluitklemm en kunnen willekeurig problemen veroorzaken,
controleer accu aansluitingen, reinig deze en sluit ze opnieuw aan.
Controleer of de afstand tussen afstandsbediening en de caravan niet meer bedraagt dan 5 m eter. Indien er
geen signaal is tussen de controlebox en de afstandsbediening zal het rangeersysteem niet functioneren en de
groene LED op de afstandsbediening zal knipperen.
Controleer of er een stoorsignaal (ander zendapparaat, hoogspanningskabels, Wifi enz.) is waardoor een goede
com m unicatie tussen afstandsbediening en controlebox verstoord wordt. I ndien er geen goed signaal is tussen
de controlebox en de afstandsbediening zal het rangeersysteem niet functioneren en de groene LED op de
afstandsbediening zal knipperen.
Over het algemeen zullen alle foutenm eldingen automatisch na één m inuut gereset worden. I ndien dit niet het
geval is, schakel dan de gehele elekt ronica uit door de hoofdschakelaar van het rangeersysteem èn de
afstandsbediening voor minimaal 15 seconden uit te zetten en daarna opnieuw in te schakelen.

ENDURO® EM303+13
Ref: EM303+-UM-TKI -0116-Rev.A.
Aandrijfrollen draaien niet :
De m otor of de aandrijving is defect , neem cont act op m et uw ENDURO® leverancier.
Aandrijfrollen slippen op de w ielen:
Controleer de afstand tussen de aandrijfrollen en de banden. U kunt de aandrijfrollen dichter naar de band
verplaatsen.
Bij tw ijfel, alstublieft cont act opnem en m et uw ENDURO® leverancier.

ENDURO® EM303+14
Ref: EM303+-UM-TKI -0116-Rev.A.
TABELLE
Paketinhalt Seite14
Einleitung Seite15
Best im m ungszweck Seit e 15
Spezifikationen Seite 15
I nstallat ion – Wicht ige Sicherheit sbest im m ungen Seite 15
Installation – Mechanisch Seite 16
Inst allation – Elektronik Seite 17
Inst allation – Doppelachser Seite 19
Bedienung – Sicherheitsrichtlinien Seite 20
Bedienung – Motoreinheiten Seite 21
Bedienung – Fernbedienung Seite 21
Bedienung – Elektronische Steuereinheit Seite 22
Bedienung – Start Seite 23
Bedienung – An- und Abkuppeln Seite 24
Wartung Seite24
Fehlerbehebung Seite 24
PAKETI NHALT
Nr. Anzahl Beschreibung
1 1 Motoreinheit ( A)
2 1 Motoreinheit ( B)
3 1 Hauptverbindungsstange
4 1 Hauptantriebsstange
5 2 Hauptantriebseinfügestangen
6 1 Kurbel
7 2 Alum inium Montageplatten (Set)
8 4 Schraube – M10x60
9 2 Fahrgest ell U-Profile
10 1 Bedienerhandbuch
11 1 Flexibler Kabelschutzschlauch
14 1 Batteriepluskabel (+ ) 1,8m m it Sicherungshalter und Sicherung 80A
15 1 Batterieminuskabel ( - ) 1,6m
16 8 Schraube – M10x50
17 12 Selbstsichernde Mutter M10
18 24 Unterlegscheibe 10mm Ø
19 20 Schraube - M4x15
20 10 Kabelschelle 19,2mm
21 10 Kabelschelle 10,4mm
22 4 Kabelschuhe 8m mØ
23 2 Kabelschuhe 6m mØ
24 4 Kabelsteckschuh groß
25 3 Num m eriert e Kabelkennzeichnungen ( 1,2, 3,4)
26 3 Polm arkierungen (+ ,-)
28 10 Kabelbinder 2x70
29 1 Batterietrennschalter, Schlüssel & Außengehäuse
30 2 Abstandhalt er 20x20m m
31 1 Fernbedienung m it Schlaufe
32 1 Elektronische Steuereinheit
33 2 Isolierkappen aus Gumm i für Batt erietrennschalter
34 1 Wandhalter für die Fernbedienung
35 2 Schraube – M5x40

ENDURO® EM303+15
Ref: EM303+-UM-TKI -0116-Rev.A.
EI NLEI TUNG
Vielen Dank, dass Sie sich für die ENDURO® EM303+Rangierhilfe entschieden haben. Das Produkt ist auf einem
sehr hohen Qualität sst andard produzier t wor den und hat dem ent sprechend sor gfältige Kont rollverfahren
durchlaufen.
Durch das Verwenden der Fernbedienung können Sie I hren Wohnwagen m ühelos in j ede erforderliche Position
innerhalb der Betriebsrichtlinien bewegen. Die ENDURO® EM303+Rangierhilfe ist ausgestattet mit Soft- Start und
Soft-Stop-Elektronik, wodurch Sie noch genauer m anövrieren, An und Abkoppeln können.
Die Rangierhilfe besteht aus zwei 12V m otorgetriebenen Antriebsrollen, einem elektronischen 12V Steuergerät
und einer Fernbedienung. Um funktionsfähig zu sein, müssen die Antriebsrollen m it den Räder n des
Wohnwagens in Kontakt sein. Mit der mitgelieferten Kurbel können Sie beide Rollen von nur einer Seit e des
Wohnwagens anlegen. Sobald dieser Schritt erfolgt ist, ist die Rangierhilfe einsatzbereit. Mit der Fernbedienung
können Sie den Wohnwagen in jede beliebige Richtung drehen. Sie können den Wohnwagen sogar um seine
eigene Achse drehen, ohne ihn vorwärts oder rückwärts zu bewegen (Diese Funkt ion ist n ur bei “ Einach s” -
Bet r ieb m öglich ) .
Bevor Sie m it der Mont age beginnen und die Rangierhilfe benut zen, lesen Sie diese
Anleit ung sehr sorgfältig durch und beacht en Sie alle Sicherheitshinw eise. Der
W ohnw ageneigent üm er ist für die korrekte Handhabung verant w ort lich. Bew ahren Sie diese
Bedienungsanleit ung als Nachschlagem öglichkeit a uch für nachfolgende Besit zer unbedingt
auf.
BESTI MMUNGSZW ECK
Die ENDURO® EM303+Rangierhilfe ist für einachsige und doppelachsige Wohnwagen geeignet.
Geeignet für L-profilierte und U-profilierte Chassis.
Norm ung nur für Chassisdicke zwischen m in 2,8m m und m ax. 3,5m m .
Abhängig von dem Gewicht des Wohnwagens, kann die Rangierhilfe Hindernisse, die m ehr als ca. 2cm hoch
sind nicht ohne Unterstützung überwinden (benutzen Sie bitte Keile als Rampe).
Die Standardinstallationsausrüstung beinhaltet nur Teile für das Installieren, für die vom Hersteller
angegebenen Maßangaben in Abb. 14.
SPEZI FI KATI ONEN
Bezeichnung ENDURO® EM303+
Stromversorgung 12VoltDC
Durchschnittliche Strom aufnahm e 20 Ampere
Maxim ale Strom aufnahm e 100 Am pere
Sende-Frequenz Fernbedienung 868MHz
Geschwindigkeit Ca.9cmjeSekunde
Gewicht (2 Motoren Set) Ca. 37kg (ohne Batterie)
Zulässiges Gesam tgewicht Einachser (2 Motoren) 1800kg ( 1500kg bei 18% Steigung)
Zulässiges Gesam tgewicht Doppelachser (2 Motoren) 1800kg (1500kg bei 18% Steigung)
Zulässiges Gesam tgewicht Doppelachser (4 Motoren) 2500kg (1800kg bei 18% Steigung)
Mindestbreit e (Wohnwagen/ Anhänger) 1800m m
Maxim albreite (Wohnwagen/ Anhänger) 2500m m
Maxim ale Reifenbreite 205mm
Stromquelle (Batterie) LiFePO4: 12V, 20Ah (empfohlen ENDURO®LI1220)
Blei: 12V, 80Ah (m in.)
I NSTALLATI ON – W I CHTI GE SI CHERHEI TSBESTI MMUNGEN
Lesen Sie vor der Mont age und I nbetrie bnahm e diese Dokum entat ion sorgfält ig durch. Bei
Nichtbea chtung können Sie sich Verletzungen zuziehen oder I hr Eigentum beschädigen.
Diese Sym bole kenn zeichnen w ichtige Sicherheit shin w eise. Sie be deut en: ACHTUN G!
W ARNUNG! SI CHERHEI T BEACHTEN ! W I CHTI GE I NFORMATI ON!
Bevor Sie m it der Montage unter dem W ohnw agen beginnen:
Pr üfen Sie sorgfältig, ob I hr Wohnwagen oder Anhänger genug Nutzlast für das zusätzliche Gewicht der
Rangierhilfe ( siehe Typenschild vom Wohnwagen) hat. Die Rangierhilfe selbst wiegt ca. 37kg und eine
