Enduro EM315 User manual

Model:EM315
Model Number:EM315
Modellbezeichnung:
Numero de type:EM315
EM315
NL Rangeersysteem
UK Caravan manoeuvring system
DE Rangierhilfe
FR Moteur de caravane

Verpakkingsinhoud/Paketinhalt
Package Contents/Contenu du colis
8
39
2
1
B
B
A
A
3
4
5
11
16 17 18
37
28
27
30
32
3
3
3
3
4
4
4
4
2
2
2
2
+
+
+
+
1
1
1
1
-
-
-
-
34
33
31
29
20
21
22
23
19
35 36
26
25
24
38
12
13
14
15
9

Dele og tilbehør
Onderdelen en montagetekeningen/Bezeichnung der Teile & Montageschaubild
Parts Identification&Fitting Diagrams/Partie l identification-Diagrammes Convenables
,
2.5mm to 3.5mm
155mm (Min)
85mm (Min)
160mm (Min)
1800mm to 2500mm (Max)
+
30mm to 45mm
C
C
BB
A A
348mm223mm
190mm
28mm
Fig.1.1
Fig.1.2
Fig.1.3

B
Fig.5.2
Fig.5.3
A
0~40 mm
20 mm
Dele og tilbehør
Onderdelen en montagetekeningen/Bezeichnung der Teile & Montageschaubild
Parts Identification&Fitting Diagrams/Partie l identification-Diagrammes Convenables
,
C
E
F
A
B
D
45Nm
15mm
Fig.2.1
Fig.2.2
Fig.2.3
Fig.3
Fig.4
Fig.5.1

Dele og tilbehør
Onderdelen en montagetekeningen/Bezeichnung der Teile & Montageschaubild
Parts Identification&Fitting Diagrams/Partie l identification-Diagrammes Convenables
,
B
A
c
Front
Caravan
BA
Fig.6
Fig.9 Fig.10
B
| a | b | 1 | 2 | - DC 12V + | 3 | 4 | c | d |
+
+-
24
+-
-
13
+
b
-
a
-
c
+
d
E
G
G
G
BD
T
| a | b | 1 | 2 | - DC 12V + | 3 | 4 | c | d |
BCD
S
T
A
A
E
A
B
D
F
C
K
J
I
L
M
L
M
H
Fig.7 Fig.8 N O

Dele og tilbehør
Onderdelen en montagetekeningen/Bezeichnung der Teile & Montageschaubild
Parts Identification&Fitting Diagrams/Partie l identification-Diagrammes Convenables
,
Fig.11

ENDURO®EM315 1
Ref: EM315-UM-TKI-0323-Rev.B.
INHOUDSOPGAVE
Verpakkingsinhoud Pagina 1
Introductie Pagina 2
Toepassingsgebied Pagina 2
Specificaties Pagina 2
Installatie –veiligheidsvoorschriften Pagina 2
Installatie –mechanische onderdelen Pagina 3
Installatie –elektronische onderdelen Pagina 4
Installatie –dubbelasser Pagina 6
Gebruik –veiligheidsvoorschriften Pagina 7
Gebruik –motoreenheden Pagina 8
Gebruik –afstandsbediening Pagina 8
Gebruik –besturingskast Pagina 10
Gebruik –beginnen Pagina 11
Gebruik –aankoppelen en loskoppelen Pagina 12
Onderhoud Pagina 12
Probleem oplossen Pagina 12

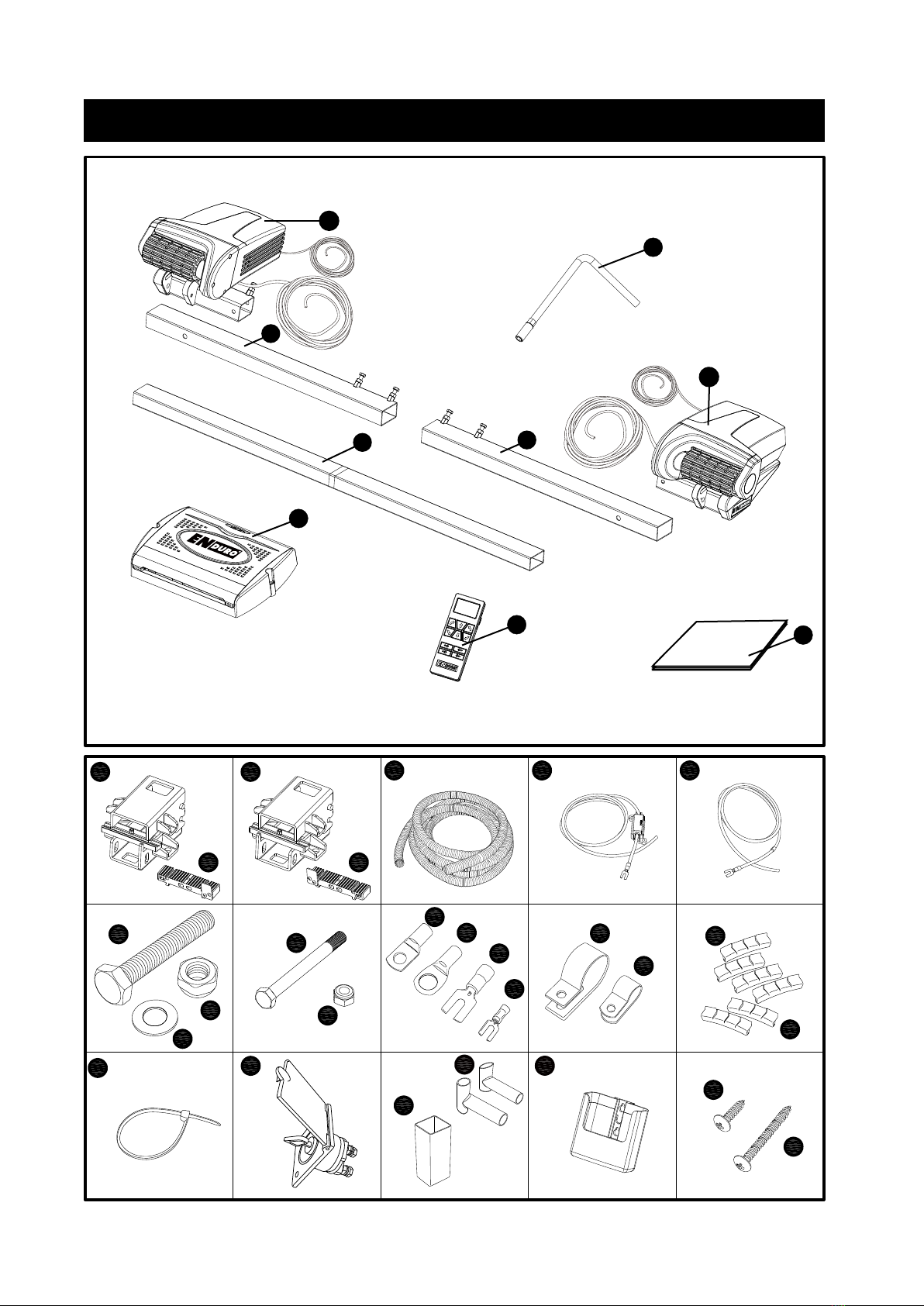

VERPAKKINGSINHOUD
Ref Aantal Omschrijving
1 1 Motoreenheid (A)
2 1 Motoreenheid (B)
3 1 Verbindingsstang (B)
4 1 Verbindingsstang (A)
5 1 Hoofd verbindingsstang
8 1 Besturingskast
9 1 Afstandsbediening
11 1 Handleiding
12 1 Stalen montageklem (B)
13 1 Afstandhouder strip 15mm (B)
14 1 Stalen montageklem (A)
15 1 Afstandhouder strip 15mm (A)
16 1 Flexibele beschermbuis
17 1 Plus (+) accukabel 1,8m inclusief zekeringhouder & 100A zekering
18 1 Min (-) accukabel 1,6m
19 4 Klembout –M12x110
20 4 Borgmoer M12
21 4 Ring Ø12mm
22 2 Klembout –M8x75
23 2 Borgmoer M8
24 2 Kabeloog Ø6mm
25 4 Kabeloog Ø8mm
26 4 Vorkstekker groot
27 4 Vorkstekker klein
28 10 P-clip voor kabel beschermbuis 19,2mm
29 10 Kabel P-clip 10,4mm
30 3 Kabel nummer markering (1,2,3,4)
31 3 Kabel polariteit markering (+,-)
32 10 Kabelbinder 2x70
33 1 Accu hoofdschakelaar, behuizing & sleutel
34 2 Afstandsblok t.b.v. rollen 20x20mm
35 2 Rubber isolatie dop voor accu hoofdschakelaar
36 1 Afstandsbediening wandhouder
37 22 Schroef –M4x15
38 2 Schroef –M5x40
39 1 Noodsleutel

ENDURO®EM315 2
Ref: EM315-UM-TKI-0323-Rev.B.
INTRODUCTIE
Van harte gefeliciteerd met de keuze voor het ENDURO® EM315 rangeersysteem. Dit product is gefabriceerd
volgens zeer hoge kwaliteitsnormen en heeft aansluitend diverse kwaliteitscontroles ondergaan.
Door het gebruik van de afstandsbediening kunt u eenvoudig uw caravan in elke gewenste richting
manoeuvreren binnen de geldende richtlijnen. Het ENDURO® EM315 rangeersysteem is voorzien van softstart en
softstop elektronica waardoor u nog nauwkeuriger schokvrij kunt manoeuvreren en aan- en afkoppelen.
Het rangeersysteem bestaat uit twee 12 Volt motoreenheden met aandrijfrollen, een 12 Volt besturingskast en
een afstandsbediening. Om het systeem te laten functioneren moeten de twee aandrijfrollen met de banden
van uw caravan in contact zijn. Het ENDURO® EM315 rangeersysteem is voorzien van een automatisch
aankoppeling systeem. Door het drukken van twee knoppen op de afstandsbediening worden beide
motoreenheden inclusief de aandrijfrollen eenvoudig op de band gedrukt. Zodra dit gebeurd is, is het
rangeersysteem klaar voor gebruik. Met de afstandsbediening kunt u de caravan in elke gewenste richting
manoeuvreren. U kunt de caravan zelfs op zijn plaats draaien, zonder voor of achteruit te bewegen (Deze
functie werkt alleen in de “enkelasser” stand).
Voordat u begint met installeren of gebruiken van het rangeersysteem, allereerst deze
gebruiksaanwijzing aandachtig doorlezen. Let op alle veiligheidsvoorschriften. De eigenaar
van de caravan is verantwoordelijk voor het juiste gebruik van het systeem. Bewaar deze
gebruiksaanwijzing in uw caravan.
TOEPASSINGSGEBIED
Het ENDURO® EM315 rangeersysteem is geschikt voor enkelasser en dubbelasser caravans.
Voor chassis met een L-vormig en U-vorming profiel.
Voor chassis met een dikte van 2,5mm t/m 3,5mm.
Afhankelijk van het gewicht van de caravan zal het rangeersysteem obstakels hoger dan 2cm hoogte zonder
assistentie niet kunnen bedwingen (gebruik een level blok of oprij plaat).
De standaard installatie-uitrusting bevat alleen onderdelen voor de installatie van het systeem voor de binnen
figuur 1.1 aangegeven maten en specificaties.
SPECIFICATIES
Type ENDURO® EM315
Gebruikersspanning 12 Volt DC
Gemiddeld stroomverbruik 30 Ampère
Maximum stroomverbruik 120 Ampère
Zendfrequentie afstandsbediening 868MHz
Snelheid Ca. 14cm per Seconde
Gewicht (2 motoren set) Ca. 33kg (excl. accu)
Toegelaten totaalgewicht enkelasser (2 motoren) 2100kg (2100kg bij 18% helling)
Toegelaten totaalgewicht dubbelasser (2 motoren) 2100kg (2100kg bij 18% helling)
Toegelaten totaalgewicht dubbelasser (4 motoren) 3000kg (3000kg bij 18% helling)
Minimum breedte (caravan/aanhanger) 1800mm
Maximale breedte (caravan/aanhanger) 2500mm
Maximale bandenbreedte 225mm
Stroombron (accu) LiFePO4accu: 12V, 20Ah (aanbevolen ENDURO®LI1220)
Loodzuur accu: 12V, 100Ah (min.)

ENDURO®EM315 3
Ref: EM315-UM-TKI-0323-Rev.B.
INSTALLATIE - VEILIGHEIDSVOORSCHRIFTEN
Lees deze gebruiksaanwijzing aandachtig door voor u begint met installeren of gebruiken
van het rangeersysteem. Bij het niet naleven van deze voorschriften kunnen er ongelukken
gebeuren en kan uw eigendom beschadigen.
Deze symbolen betekenen belangrijke aandachtspunten. Deze betekenen LET OP!
WAARSCHUWING! VEILIGHEID BOVEN ALLES! BELANGRIJKE INFORMATIE!
Voor dat u begint met installeren van het rangeersysteem:
Controleer zorgvuldig of uw caravan of aanhanger genoeg laadvermogen beschikbaar heeft voor het extra
gewicht van het rangeersysteem (zie typeplaatje caravan). Het rangeersysteem zelf weegt ca. 33kg en een
conventionele loodzuur accu weegt al snel 20-25kg (de door ons aanbevolen ENDURO®LI1220 LiFePO4accu
weegt overigens maar 4,3kg).
Controleer zorgvuldig de minimale inbouwmaten van het rangeersysteem aan de hand van figuur 1.1 en 1.2.
Gebruik alleen adapters en toebehoren die zijn bijgeleverd of door de fabrikant worden geadviseerd.
Zorg ervoor dat de accu en het elektriciteitsnet beiden van de caravan zijn losgekoppeld.
Controleer of de banden niet versleten zijn en zorg ervoor dat alle banden dezelfde maat hebben (montage aan
nieuwe of bijna nieuwe banden is de beste optie).
Zorg ervoor dat de bandendruk juist is en voldoet aan de specificaties van de fabrikant.
Zorg ervoor het chassis in goede conditie is, zonder enige schade, vrij van roest en vuil enz.
Stop onmiddellijk met werken als u twijfelt over de montage of voorgeschreven procedures. Raadplaag in twijfel
altijd een van onze technische mensen. (zie contactgegevens op de laatste pagina van de gebruiksaanwijzing).
Bepaal de plaats van de hoofdschakelaar zodanig dat deze op elk moment te bereiken is tijdens het gebruik van
het rangeersysteem.
Verwijder of verander geen delen van het chassis, as, schokbrekers of remmechanisme van de caravan. Het
boren van gaten in het chassis is daarom ook niet toegestaan.
Installeer het rangeersysteem niet indien u onder de invloed bent van medicijnen, alcohol of drugs die uw
reactievermogen beïnvloeden.
INSTALLATIE –MECHANISCHE ONDERDELEN
ALLEEN VOOR PROFESSIONELE INSTALLATIE! Deze instructies zijn voor algemene
begeleiding. De procedures van de installatie kunnen afhankelijk van caravantype variëren.
Werken onder een voertuig zonder voldoende ondersteuning is uiterst gevaarlijk!

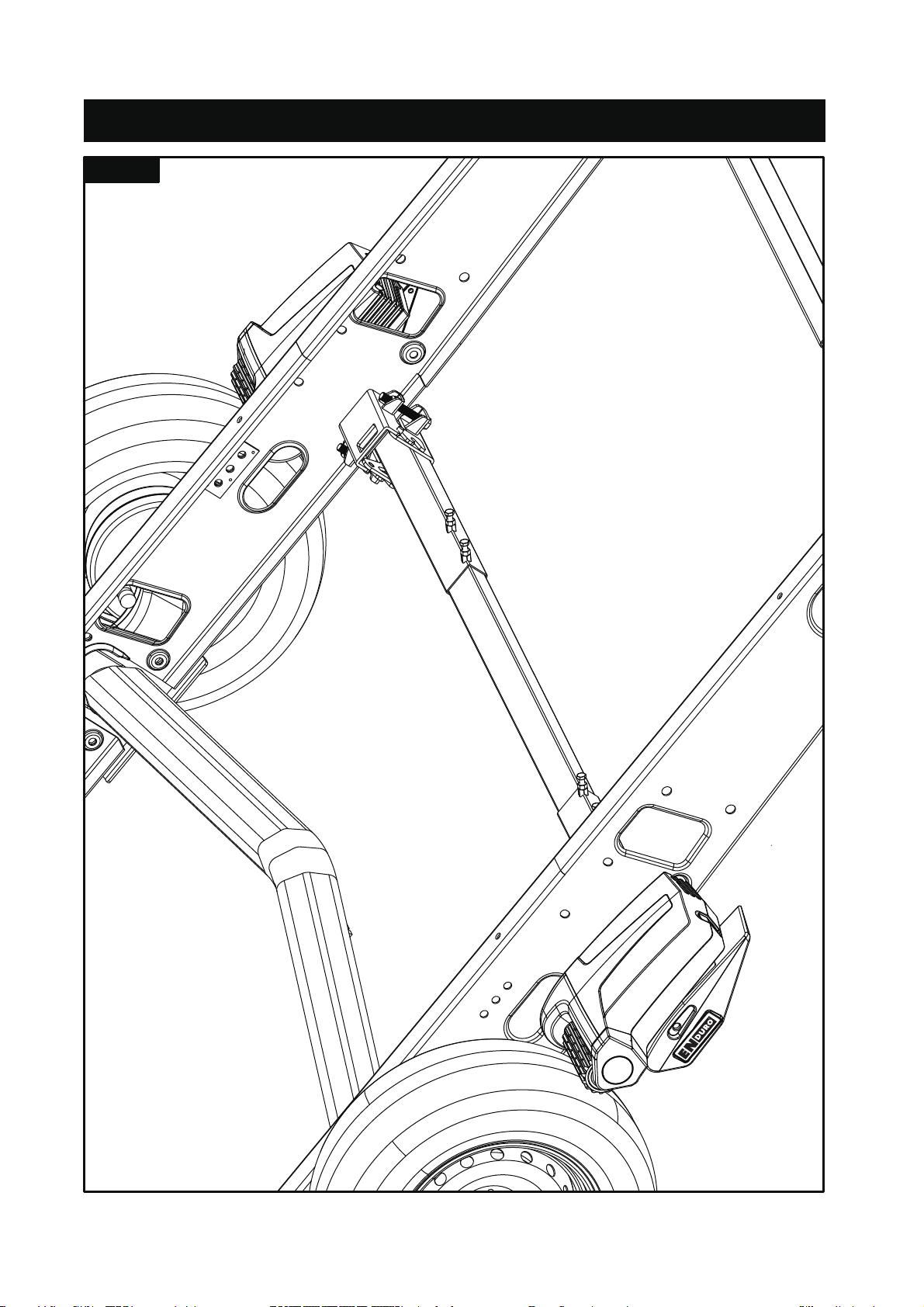

Voor een compleet overzicht van het compleet geassembleerde rangeersysteem, verwijzen wij u
naar figuur 1.3 en 11.
Plaats de caravan op een harde, vlakke ondergrond. Het gebruik van een hefbrug of een assemblagekuil is
ideaal voor toegankelijkheid en beter voor de persoonlijke veiligheid.
Haal alle onderdelen uit de verpakking en leg deze overzichtelijk neer. Controleer de inhoud aan de hand van
het overzicht voorin de gebruiksaanwijzing. Schrijf vervolgens het serienummer van het rangeersysteem op de
aankoopnota. Het serienummer staat op het typeplaatje dat op de zijkant van één van de motoreenheden is
bevestigd.
Maak het gebied rond het chassis goed schoon zodat alle componenten goed gemonteerd kunnen worden.
Maak de caravan klaar voor de installatie. Controleer voor de installatie dat de belangrijke onderdelen, zoals
afvoerkanalen, reserveband enz. geen obstakel zijn voor een goed functioneren van het rangeersysteem.
Controleer of beide aandrijfrollen in de aanvangspositie staan (Fig. 3), aangezien het rangeersysteem anders
niet goed zal functioneren. (wanneer de rollen in de aanvangspositie staan, staat de indicator aan het begin van
het gele gedeelte).

ENDURO®EM315 4
Ref: EM315-UM-TKI-0323-Rev.B.
Assembleer m.b.v. bouten (22) en moeren (23) motoreenheid A (1+4), motoreenheid B (2+3) en hoofd
verbindingsstang (5). De bouten (Fig. 1.3C) voor het bevestigen van de hoofd verbindingsstang hoeven in dit
stadium niet meer dan handvast zijn.
Let op: In principe dient het rangeersysteem aan de voorkant van de as gemonteerd te worden. Indien dit
echter niet mogelijk is in verband met obstakels of een te hoge kogeldruk dan is het ook mogelijk de motoren
achter de as te monteren. Daarvoor dient u het gehele systeem 180° te draaien.
Voor de montage van de montageklemmen (12, 14) is het belangrijk dat eerst de twee delen om het
basisframe worden aangebracht (Fig. 2.1) en vervolgens losjes op het chassis bevestigd worden (Fig. 2.3, 11).
Gebruik hiervoor bouten M12x110, moeren M12 en ringen M12 (19, 20, 21) en bevestig deze “handvast” in de
gaten van de montageklemmen, zodanig dat de montageklemmen nog net verschoven kunnen worden.
Zorg ervoor dat de aluminium aandrijfrollen van het rangeersysteem ongeveer op dezelfde hoogte zijn als de as
van het caravanwiel (0mm~40mm, zie Fig. 3). Zorg er tevens voor dat tussen de motorbehuizing en de
caravanvloer nog minimaal 10mm ruimte vrij is om de motoren vrij te laten bewegen. Om een eventueel
hoogteverschil te compenseren (en het rangeersysteem lager te plaatsen) is een set ENDURO® aluminium
afstandhouders (13, 15) beschikbaar. Per set kan 15mm gecompenseerd worden. In het totaal kunnen drie sets
gebruikt worden zodat een hoogte van 45mm gecompenseerd kan worden.
Let op dat de minimale bodemvrijheid tussen het laagste punt van het rangeersysteem en
de grond minimaal 110mm is.
Zorg ervoor dat de hoofd verbindingsstang (5) in het midden uitgelijnd is. Het midden van de staaf is duidelijk
gemarkeerd.
Schuif het complete systeem over het chassis totdat de aandrijfrollen 20mm verwijderd zijn vanaf het loopvlak
van beide banden (zie Fig. 3). Twee 20mm afstandsblokken (34) zijn bijgeleverd.
Het is van essentieel belang dat beide aandrijfrollen precies dezelfde afstand vanaf de band
hebben. De gehele assemblage moet parallel zijn met de as van de caravan.
Positioneer de motoreenheden zodanig dat de aluminium rollen maximaal contact hebben
met het loopvlak van de band. Verder dient er voldoende afstand te zijn (>10mm) tussen de
behuizing van het rangeersysteem en de schokbrekers (indien gemonteerd) en tussen de
behuizing en de (caravan)band (>15mm, zie Fig. 4).
Controleer opnieuw of er aan de bovenkant van de motoren voldoende ruimte vrij is
(minimaal 10mm) om de motoren vrij te laten bewegen.
Draai nu de bouten (Fig. 1.3C) van de hoofd verbindingsstang goed vast (aandraaimoment 10Nm) en borg deze
met de contramoeren.
Maakt nu de bouten van de montageklemmen (Fig. 2.3) vast (aandraaimoment 45Nm).
Controleer daarna weer de afstand tussen de aandrijfrollen en het loopvlak van de banden (20mm), de positie
van de aluminium rollen ten opzichte van het loopvlak van de banden en de afstand tussen de aandrijving
behuizing en de banden (Fig. 4) en schokbrekers (>10mm). Hierbij dient het gewicht van de caravan op de
wielen te rusten. Indien nodig de moeren van de montageklemmen losdraaien en de afstand opnieuw instellen.
Controleer opnieuw of alle bouten volgens het gestelde aandraaimoment zijn vastgemaakt!
De mechanische onderdelen zijn nu geïnstalleerd.
INSTALLATIE –ELEKTRONISCHE ONDERDELEN
Zorg ervoor dat de 12 Volt voeding alsook alle 230 Volt stroomvoorzieningen zijn
losgekoppeld van de caravan.
Indien er al een accu in de caravan gemonteerd zit dient u beide accuklemmen los te halen alvorens u begint
met de installatie van het elektronische gedeelte.
Bepaal een geschikte plaats voor de besturingskast (8), zoals een opslagplaats bijvoorbeeld onder een bank of
een bed. Zorg ervoor dat deze plaats in de buurt is van de accu maar ook weer niet te dichtbij (40cm tot 60cm)
en de ruimte droog is. De besturingskast kan verticaal aan een zijwand of horizontaal gemonteerd worden.
Zorg er bij verticale montage voor, dat de aansluitingen naar beneden gericht zijn om eventuele kortsluiting
door een vallend voorwerp te voorkomen.

ENDURO®EM315 5
Ref: EM315-UM-TKI-0323-Rev.B.
Bevestig de besturingskast op een veilige manier op de juiste positie met twee schroeven M5x40 (38). Note: als
de verstrekte schroeven niet van een geschikte lengte of type voor de gewenste plaats/het materiaal zijn,
wordt u aanbevolen deze zelf te verzorgen.
Boor een gat met een diameter van 25mm door de bodem van de caravan, ongeveer 150mm voor de
besturingskast aansluitingen.
Let u er uiterst nauwkeurig op dat u chassisdelen, gaspijpen en elektriciteitsdraden niet
raakt!
Sluit de bedrading van de motoren volgens het bedradingschema aan (Fig. 6) (rood = +, zwart = -). Om een
verwisseling van kabels te voorkomen zijn alle kabels van motoreenheid B voorzien van een groene bies.
Het aansluitdiagram (Fig. 6 & tabel A (zie onder)) geeft het bedradingschema aan wanneer de motoreenheden
voor de wielen/as zijn gemonteerd in de richting van de dissel. Wanneer de motoreenheden achter de as
gemonteerd worden, dient de bedrading volgens tabel B (zie onder) aangesloten te worden.
Tabel A
MONTAGE VOOR DE WIELEN/AS
(4,6mm2kabels)
Motoreenheid A: plus (+) kabel op aansluiting 4
Motoreenheid A: min (-) kabel op aansluiting 3
Motoreenheid B: plus (+) kabel op aansluiting 2
Motoreenheid B: min (-) kabel op aansluiting 1
Automatisch aankoppeling systeem (1,5mm2 kabels):
Motoreenheid A: plus (+) kabel op aansluiting d
Motoreenheid A: min (-) kabel op aansluiting c
Motoreenheid B: plus (+) kabel op aansluiting b
Motoreenheid B: min (-) kabel op aansluiting a
Tabel B
MONTAGE ACHTER DE WIELEN/AS
(4,6mm2kabels)
Motoreenheid A: plus (+) kabel op aansluiting 1
Motoreenheid A: min (-) kabel op aansluiting 2
Motoreenheid B: plus (+) kabel op aansluiting 3
Motoreenheid B: min (-) kabel op aansluiting 4
Automatisch aankoppeling systeem (1,5mm2 kabels):
Motoreenheid A: plus (+) kabel op aansluiting b
Motoreenheid A: min (-) kabel op aansluiting a
Motoreenheid B: plus (+) kabel op aansluiting d
Motoreenheid B: min (-) kabel op aansluiting c
Markeer de bedrading van de motor voor beide motoreenheden met de kabel markeringen (30). De kabels voor
de linker en rechter motor moeten de zelfde lengte hebben. Vermijd dat de kabels opgerold worden.
Denk eraan om een kleine hoeveelheid bekabeling dicht bij de motoren te reserveren om ervoor te zorgen dat
de kabels niet strak komen te staan wanneer de motoreenheden worden verschoven.
Leid alle kabels langs de onderkant van de caravanvloer in de meegeleverde flexibele beschermbuis (16) (dit
zal de bedrading beschermen tegen scherpe randen en vuil) alsook door het geboorde gat.
Bevestig de flexibele beschermbuis aan de onderzijde van de caravan bodem door middel van de P-klemmen
(28) en schroeven (37).
Zodra alle kabels door het geboorde gat naast de besturingskast zijn, knip de kabels op maat, ervoor zorgend
dat ze allemaal zelfde lengte hebben. Verwijder ong. 5mm van de isolatie aan de uiteinden. Bevestig de grote
vorkstekkers (26) aan de motorkabels en de kleine vorkstekkers (27) aan de automatisch-aankoppeling-
systeem-kabels door een krimptang te gebruiken. Een veilige en goede kwaliteitsverbinding op elke kabel is
essentieel.
Schuif de vorkstekers over de aansluitingen van de besturingskast en draai de schroefjes goed vast (zie
bedradingschema Fig. 6). Een veilige en goede kwaliteitsverbinding op elke kabel is wederom essentieel.
Zoek een geschikte plaats voor de accu hoofdschakelaar (33) welke gemonteerd zit in de behuizing met
scharnierdeksel. Belangrijk: Deze schakelaar dient aan de buitenzijde van de caravan gemonteerd te
worden op een dusdanige plaats dat in elk (nood)geval deze direct van buiten uitgeschakeld kan
worden. De hoofdschakelaar dient in de nabijheid van de accu geplaatst te worden om de accukabels zo kort
mogelijk te houden.
Maak gebruik van de kartonnen mal om de positie van de gaten te markeren en boor de gaten. Monteer de
schakelaar en de behuizing met de meegeleverde bouten, ringen en moeren en monteer hem uiteindelijk op de
caravan met de roestvrij stalen schroeven (37).
Leid de plus (+) accukabel (inclusief zekering) van de accu naar de hoofdschakelaar en daarna door naar de
besturingskast.
De aansluitingen van de hoofdschakelaar dient u af te schermen met de bijgeleverde rubberen isolatie doppen
(35).
Leid de min (-) accukabel direct door naar de besturingskast.
Zorg ervoor dat de accukabels niet over de besturingskast lopen!

ENDURO®EM315 6
Ref: EM315-UM-TKI-0323-Rev.B.
Het wordt hier weer aanbevolen om de flexibele beschermbuis te gebruiken om beschadiging en vuil te
voorkomen. Bevestig deze met de P-klemmen (28) en schroeven (37).
Maak de accukabels op juiste lengte en verwijder ongeveer 5mm van de isolatie aan de uiteinden. Bevestig de
kabelogen door een krimptang te gebruiken. Twee soorten kabelogen (24, 25) worden verstrekt voor gebruik.
Een veilige en goede kwaliteitsverbinding op elke kabel is essentieel.
Sluit u de accukabels aan op de besturingskast: Schuif de vorkstekers over de plus (+) en min (-) aansluiting
van de besturingskast en draai de schroefjes goed vast.
Verbind tenslotte de accukabels met de accuklemmen van de accu (rood = +, zwart = -).
Opgelet! Zorg ervoor dat u de plus (+) en min (-) bedrading niet verwisselt. Onjuiste
aansluiting kan de besturingskast onherstelbaar beschadigen.
Zorg voor een waterdichte afdichting rond het 25mm gat van de kabeldoorvoer door de bodem van de caravan
(met bijvoorbeeld flexibele kit).
Zoek tenslotte een geschikte plaats voor de afstandsbediening wandhouder (36) en bevestig deze met de
bijgeleverde schroefjes (buiten bereik van kinderen en onbevoegden).
De installatie van het rangeersysteem is nu gereed.
INSTALLATIE –DUBBELASSER
Deze gebruiksaanwijzing beschrijft de algemene installatie en het gebruik van het rangeersysteem voor een
enkelasser caravan. Indien u het rangeersysteem gaat gebruiken voor een dubbelasser caravan, let dan op het
volgende:
Toegelaten totaalgewicht dubbelasser (2 motoren) 2100kg (2100kg bij 18% helling)
Toegelaten totaalgewicht dubbelasser (4 motoren) 3000kg (3000kg bij 18% helling)
2 motoren:
De installatie procedure voor een 2 motoren rangeersysteem bij een dubbelasser caravan is hetzelfde als bij
een enkelasser caravan. De besturingskast moet echter nog wel voorbereid worden voor dubbelasser gebruik:
Zet allereerst de hoofdschakelaar van het rangeersysteem uit en schuif dan de enkelasser/dubbelasser-functie
schakelaar (Fig. 7S/T) van de besturingskast in de dubbelasser positie (Fig. 7T), zodat het rangeersysteem
gebruikt kan worden voor een dubbelasser caravan. Bij het maken van bochten zullen bij dubbelasser caravans
alle wielen blijven rijden, echter met een verschillende snelheid.
4 motoren:
De installatie procedure voor een 4 motoren rangeersysteem bij een dubbelasser caravan is vergelijkbaar als bij
een enkelasser caravan echter dan met twee rangeersystemen. De procedures INSTALLATIE –
MECHANISCHE ONDERDELEN en INSTALLATIE –ELECTRONISCHE ONDERDELEN zullen dus voor beide
systemen compleet doorlopen moeten worden.
Opmerking: Bij het installeren van het vier motoren rangeersysteem is het noodzakelijk zijn om een hogere
capaciteit accu te gebruiken om beide rangeersystemen (met inbegrip van twee besturingskasten en twee
hoofdschakelaars) van stroom te voorzien. Gebruik geen twee aparte accu’s als stroombron voor een 4 motoren
rangeersysteem.
Nu moeten beide besturingskasten voorbereid worden voor dubbelasser gebruik:
Zet allereerst de hoofdschakelaar van het rangeersysteem uit en schuif vervolgens de enkelasser/dubbelasser-
functie schakelaar (Fig. 7S/T) van de besturingskast in de dubbelasser positie (Fig. 7T), zodat het
rangeersysteem gebruikt kan worden voor een dubbelasser caravan. Bij het maken van bochten zullen bij
dubbelasser caravans alle wielen blijven rijden, echter met een verschillende snelheid.
Als laatste dienen de twee besturingskasten voorbereid te worden voor het gebruik van één afstandsbediening .
De afstandsbediening moet nu met de twee besturingskasten gesynchroniseerd worden zoals hieronder
beschreven:
Controleer of de installatie van het elektronische gedeelte in overeenstemming is met de installatie
instructies. Zorg ervoor dat de aandrijfrollen niet op de band staan en dat de caravanaccu opgeladen en
afstandsbediening batterij in goede conditie zijn.
Zet de hoofdschakelaar van het rangeersysteem aan.
Zet de afstandsbediening aan door de schuifschakelaar (Fig. 8A) omhoog te schuiven (stand I). Het
communicatie icoon (Fig. 8H) op de afstandsbediening zal nu langzaam knipperen.
Druk op de reset knop (Fig. 7A) van de besturingskast. Alle drie de LED’s op de besturingskast (Fig. 7B, C
& D) zullen langzaam knipperen.
Druk vervolgens tegelijk de “recht vooruit” (Fig. 8B) en “recht achteruit” (Fig. 8C) knoppen van de
afstandsbediening in en houd deze ingedrukt (ongeveer 3 seconden) totdat de buzzer een korte piep geeft
en de synchronisatie bevestigt.

ENDURO®EM315 7
Ref: EM315-UM-TKI-0323-Rev.B.
Na de geslaagde synchronisatie zullen de groene LED op de besturingskast (Fig. 7B) en het communicatie
icoon op de afstandsbediening (Fig. 8H) continue oplichten.
Herhaal deze procedure voor de tweede besturingskast (met dezelfde afstandsbediening!).
Schakel afstandsbediening uit en dan weer aan zodat beide besturingskasten geactiveerd worden.
De installatie van het rangeersysteem voor dubbelasser gebruik is nu gereed. Voor meer details over de
werking, het gebruik en de functies van de toetsen, volg de standaard hoofdstukken in deze gebruiksaanwijzing.
GEBRUIK –VEILIGHEIDSVOORSCHRIFTEN
Voordat u het rangeersysteem in de praktijk gaat gebruiken is het verstandig om het rangeersysteem eerst uit
te proberen op bijvoorbeeld een open veld (zonder obstakels). Hierdoor wordt u meer bekend met het
rangeersysteem en het gebruik ervan.
Controleer het rangeersysteem voor gebruik op beschadigingen.
Bij het rijden of verplaatsen van de caravan dient u zich te allen tijde ervan bewust te zijn dat de
grond speling door montage van het rangeersysteem gereduceerd is.
Zorg ervoor dat kinderen en dieren niet in de nabije omgeving van uw caravan zijn tijdens het gebruik
van het rangeersysteem!
Zorg ervoor dat er geen haren, vingers of kleding tussen de aandrijfrollen en de band terecht kunnen
komen!
In geval van een defect of vreemde manoeuvre, trek aan de handrem van de caravan en schakel de
hoofdschakelaar uit.
Om een goede signaalsterkte te hebben, dient u tijdens het gebruik van het rangeersysteem ervoor te
zorgen dat er nooit meer dan 5 meter afstand is tussen uw afstandsbediening en de besturingskast.
Draadloze afstandsbedieningen zijn altijd afhankelijk van radiosignalen. Deze signalen kunnen
eventueel door externe invloeden verstoord worden. In geval van een radiostoring zal het
rangeersysteem tijdelijk stoppen totdat het signaal weer vrij is van storingen (communicatie status
zichtbaar op afstandsbediening).
Wees ervan bewust dat het rangeersysteem het totaalgewicht van uw caravan of aanhanger vergroot.
Houd hiermee rekening bij het beladen van de caravan.
Gebruik het rangeersysteem niet boven het toegelaten totaalgewicht van 2100kg (caravan inclusief
belading) bij 2 motoren gebruik en 3000kg (caravan inclusief belading) bij 4 motoren (dubbelasser)
gebruik.
Zorg ervoor dat de aandrijfrollen altijd zijn losgekoppeld van uw banden indien u het rangeersysteem
niet gebruikt. Dit is beter voor uw banden en het rangeersysteem zelf.
Zorg ervoor dat de aandrijfrollen altijd zijn losgekoppeld van de banden voordat u de caravan gaat
verplaatsen met een voertuig of met de hand. Niet opvolgen kan uw banden en/of het systeem
beschadigen.
Zorg ervoor dat na ieder gebruik de hoofdschakelaar (33) is uitgeschakeld, de sleutel is verwijderd en
op een veilige plaats is opgeborgen (buiten bereik van kinderen en onbevoegden). Bij het niet
uitschakelen van de hoofdschakelaar zal de accu langzaam leeg lopen aangezien er altijd een bepaalde
stand-by stroom is.
Zorg ervoor dat na ieder gebruik de afstandsbediening is uitgeschakeld en op een veilige plaats in de
wandhouder is opgeborgen (buiten bereik van kinderen en onbevoegden). Bij het niet uitschakelen van
de hoofdschakelaar zal de batterij langzaam leeg lopen aangezien er altijd een bepaalde stand-by
stroom is.
Gebruik het rangeersysteem niet als (hand)rem.
Gebruik altijd de handrem nadat de caravan op zijn plaats gezet is en voordat u de aandrijfrollen los
gaat koppelen van de banden.
Gebruik het rangeersysteem en de verbindingsstangen niet als (krik)steun bij het opkrikken van de
caravan.
Afhankelijk van het gewicht van de caravan kan het rangeersysteem niet alle obstakels zonder enig
hulpmiddel bedwingen (zoals stoepranden). Gebruik in dit soort gevallen een oprijplaat of een levelblok.

ENDURO®EM315 8
Ref: EM315-UM-TKI-0323-Rev.B.
Zorg ervoor dat alle banden van de caravan dezelfde maat hebben. Indien de banden versleten zijn en
er nieuwe banden gemonteerd zijn kan het zijn dat de afstand tussen de aandrijfrollen en de banden
opnieuw ingesteld moeten worden (zie “Installatie – mechanische onderdelen”).
Gevoelige apparatuur zoals camera’s, DVD spelers enz. dienen niet opgeslagen te worden in de
omgeving van de besturingskast of de voedingskabels. Door elektromagnetische velden zouden ze
kunnen beschadigen.
Voer geen modificaties uit aan het rangeersysteem (mechanisch of elektronisch) Dit kan erg gevaarlijk
zijn. Garantie claims worden niet geaccepteerd en wij kunnen de juiste werking van het
rangeersysteem niet meer garanderen indien modificaties zijn uitgevoerd. Wij zijn niet aansprakelijk
voor welke schade dan ook veroorzaakt als resultaat van onjuiste installatie, bediening of modificatie.
GEBRUIK –MOTOREENHEDEN
Het rangeersysteem heeft 2 motoreenheden (1, 2). Over het algemeen zijn deze aan de voorzijde van de as
van caravan gemonteerd. Beide motoreenheden zijn identiek maar kunnen niet worden uitgewisseld.
Figuur 5.1
A. Aluminium aandrijfrol
B. Tandwielkast
C. Kunststof motorbehuizing
D. Aandrijfmotor (in behuizing)
E. Motor voor het automatisch aankoppeling systeem (in behuizing)
F. Tractie-indicatie label
Tractie-indicatie label:
Het geel-groen-rood tractie-indicatie label (Fig. 5.1F), aan de zijkant van elke motoreenheid, geeft met elke
kleur aan op welke wijze er tractie kan worden verwacht.
Indicator bevindt zich in het gele gebied - De aandrijfrollen raken of drukken de band niet voldoende in
(dus weinig grip).
Indicator bevindt zich in het groene gebied - De aandrijfrollen zijn goed in contact met de band (marge van
15mm).
Indicator bevindt zich in het rode gebied - De aandrijfrollen zijn in contact met de band maar in een
extreme positie. Het kan betekenen dat de band van de caravan ontoereikende luchtdruk heeft of het
rangeersysteem uit positie is geschoven en een bezoek aan een werkplaats wordt vereist om de
assemblage opnieuw af te stellen.
Loskoppelen van aandrijfrollen in geval van nood:
In het geval dat de caravanaccu te ver ontladen is om de aandrijfrollen nog automatisch van de banden te
halen, of bij een defect, dan kunt u dit alsnog handmatig doen.
Open het plastic klepje (Fig. 5.2A) van de achterkant van de behuizing van de motor voor het automatisch
aankoppeling systeem. Gebruik hiervoor eventueel een schroevendraaier. Plaats de speciale sleutel (39) op de
aansluitkoppeling in de motoreenheid (Fig. 5.3B) en draai totdat de motoreenheid inclusief de aandrijfrol weer
in de beginpositie staat. Herhaal dit bij de motoreenheid aan de andere kant.
Sluit de plastic klepjes weer op de motorbehuizingen.
Zodra de accu weer opgeladen, of het probleem verholpen is, zullen de aandrijfrollen weer automatisch werken.
GEBRUIK –AFSTANDSBEDIENING
De afstandsbediening (9) wordt van stroom voorzien door 3 stuks AAA 1,5 Volt batterij en wordt geactiveerd
door het schuiven van de hoofdschakelaar naar “Aan” (I = schuif omhoog) (Fig. 8A). Zodra de
afstandsbediening geactiveerd is en een goede verbinding heeft met de besturingskast, zal het communicatie
icoon (Fig. 8H) oplichten en kan de afstandsbediening gebruikt worden om de caravan te manoeuvreren.
Figuur 8
A. Hoofdschakelaar afstandsbediening: schuifschakelaar (“Uit” = 0 en “Aan” = I)
B. Caravan recht vooruit: beide wielen roteren in voorwaartse richting
C. Caravan recht achteruit: beide wielen roteren in omgekeerde richting
D. Caravan links vooruit: het rechter wiel roteert in voorwaartse richting
E. Caravan rechts vooruit: het linker wiel roteert in voorwaartse richting
F. Caravan links achteruit: het rechter wiel roteert in omgekeerde richting
G. Caravan rechts achteruit: het linkerwiel roteert in omgekeerde richting
H. Communicatie icoon: geeft status weer van de afstandsbediening en het rangeersysteem
I. Overbelasting icoon: overbelasting beveiliging van het rangeersysteem is geactiveerd
J. Afstandsbediening batterij icoon: de 1,5 Volt batterijen van de afstandsbediening zijn bijna leeg
K. Caravan accuspanning icoon: de spanning van de caravanaccu is te hoog of te laag

ENDURO®EM315 9
Ref: EM315-UM-TKI-0323-Rev.B.
L. Tweehandige bediening voor het automatisch aankoppelen van de aandrijfrollen op de band
M. Tweehandige bediening voor het automatisch loskoppelen van de aandrijfrollen op de band
N. Aankoppel icoon: geeft status weer van het automatisch aankoppeling systeem
O. Loskoppel icoon: geeft status weer van het automatisch los koppeling systeem
U kunt tijdens het recht vooruit of recht achteruit rijden van de caravan (knop B of C ingedrukt houden) ook
bijsturen door het additioneel indrukken van de knop D of E (indien vooruit) of de knop F of G (indien achteruit).
Bovendien kunnen de knoppen E (rechts vooruit) en F (links achteruit) of de knoppen D (links vooruit) en G
(rechts achteruit) gelijktijdig worden ingedrukt om het mogelijk te maken de caravan om zijn eigen as te laten
draaien zonder vooruit of achteruit te manoeuvreren. (Deze functie werkt alleen in de “enkelasser” stand)
Bij het binnen 2 seconden omschakelen van “vooruit rijden” naar “achteruit rijden” (en andersom) zal er een
vertraging van 1 seconde optreden om elektronica en motoren te beschermen.
De schuifschakelaar op de afstandsbediening (Fig. 8A) dient tevens als noodstopschakelaar.
Het automatisch aankoppeling systeem:
Voor het activeren van het automatisch aankoppeling systeem van de aandrijfrollen op de band dient u de twee
knoppen voor het aankoppelen (Fig. 8L) of het loskoppelen (Fig. 8M) gedurende minimaal 3 seconden ingedrukt
te houden. Het aankoppel icoon (Fig. 8N) of loskoppel icoon (Fig. 8O) zal gedurende deze drie seconden
knipperen en elke seconde hoort u een piep. Hierdoor wordt u gewaarschuwd dat het systeem wordt
geactiveerd!
Aankoppelen: Na deze 3 seconden zullen de aandrijfrollen naar de band gedrukt worden en zal het aankoppel
icoon continue oplichten. U kunt de twee knoppen nu loslaten. Indien de aandrijfrollen krachtig genoeg op de
band gedrukt zitten hoort u een korte piep, zal het aankoppel icoon uitgaan en is het systeem klaar voor
gebruik.
Loskoppelen: Na deze 3 seconden zullen de aandrijfrollen van de band gehaald worden en zal het loskoppel
icoon continue oplichten. U kunt de twee knoppen nu loslaten. Indien de aandrijfrollen volledig losgekoppeld
zijn hoort u een korte piep, zal het loskoppel icoon uitgaan en is het systeem klaar voor transport.
De afstandsbediening schakelt automatisch uit:
Na ongeveer 3 minuten niet gebruiken: Na ongeveer 2 minuten volg er een buzzersignaal (5x knipperen)
met een herhaling na 3 minuten en daarna gaat het systeem in de stand-by modes.
Na ongeveer 6 minuten bij het continue ingedrukt zijn van één van de knoppen: Na ongeveer 5 minuten
volg er een buzzersignaal (5x knipperen) met een herhaling na 6 minuten en daarna gaat het systeem in
de stand-by modes.
Het scherm zal uitgaan maar de afstandsbediening blijft in de stand-by modes en er zal een bepaalde stand-by
stroom blijven welke ervoor zorgt dat de batterijen langzaam leeglopen. Zorg er dus altijd voor dat de
afstandsbediening via de hoofdschakelaar na gebruik uitgeschakeld wordt.
U kunt de afstandsbediening altijd weer reactiveren door de hoofdschakelaar gedurende 1 seconde even uit en
aan te zetten.
Foutmeldingen via de afstandsbediening:
De ENDURO® EM315 geeft alle foutmeldingen door via de afstandsbediening. Door middel van het communicatie
icoon (Fig. 8H), de foutmelding iconen (Fig. 8I, J, K) en een buzzersignaal:
Communicatie icoon (Fig. 8H) uit, geen buzzer: Afstandsbediening staat uit en het rangeersysteem is niet
geactiveerd of de afstandsbediening staat in de stand-by modes.
Communicatie icoon (Fig. 8H) continue aan, geen buzzer: Afstandsbediening staat aan en het systeem is
klaar voor gebruik.
Communicatie icoon (Fig. 8H) knippert continue, geen buzzer: Afstandsbediening staat aan maar er is geen
communicatie tussen de afstandsbediening en de besturingskast. Dit kan komen doordat de afstand te
groot is, of dat de hoofdschakelaar van het rangeersysteem niet aan staat of doordat er een stoorsignaal is
waardoor een goede communicatie niet mogelijk is. Zodra het probleem verholpen is, zal het communicatie
icoon weer continue aangaan en is het systeem klaar voor gebruik.
Caravan accuspanning icoon (Fig. 8K) knippert in combinatie met de buzzer (2x knipperen, pauze, 2x
knipperen, pauze enz.): De spanning van de caravanaccu is te laag (<10 Volt). Caravanaccu dient
opgeladen te worden.
Caravan accuspanning icoon (Fig. 8K) knippert in combinatie met de buzzer (4x knipperen, pauze, 4x
knipperen, pauze enz.): De spanning van de caravanaccu is te hoog (overladen). Probeer caravanaccu voor
een gedeelte te ontladen door een verbruiker (bijvoorbeeld lampje of waterpompje) aan te sluiten.
Overbelasting icoon (Fig. 8I) knippert in combinatie met de buzzer (6x knipperen, pauze, 6x knipperen,
pauze enz.): De overbelasting beveiliging (stroombeveiliging) van het rangeersysteem is geactiveerd.
Wacht ongeveer 60 seconden en probeer het opnieuw.
Afstandsbediening batterij icoon (Fig. 8J) knippert continue, geen buzzer: 1,5 Volt batterijen van de
afstandsbediening zijn leeg en dienen vervangen te worden.
Batterij vervangen van de afstandsbediening:
Indien de batterijen van de afstandsbediening leeg zijn (Afstandsbediening batterij icoon (Fig. 8J) knippert
continue) dan dienen deze vervangen te worden.
Open het achterklepje van de afstandsbediening (Fig. 9).

ENDURO®EM315 10
Ref: EM315-UM-TKI-0323-Rev.B.
Verwijder de oude lege batterijen en lever deze in op de daarvoor bestemde plaatsen.
Installeer nieuwe batterijen (Fig. 9). Gebruik alleen lekvrije AAA (1,5 Volt) batterijen (Geen garantie claims
worden geaccepteerd indien schade ontstaan is door gebruik van een niet lekvrije batterij).
Sluit het achterklepje.
Oude en lege batterijen kunnen gaan lekken en de afstandsbediening beschadigen. Verwijder altijd de
batterijen indien u de afstandsbediening voor langere tijd niet gaat gebruiken.
GEBRUIK –BESTURINGSKAST
De besturingskast (8) die binnen in uw caravan is gemonteerd is verantwoordelijk voor de aansturing van uw
rangeersysteem.
De besturingskast heeft drie LED’s, één drukknop en een schuifschakelaar (Fig. 7):
Groene LED (Fig. 7B) licht continue op wanneer de hoofdschakelaar wordt aangezet en het rangeersysteem
wordt aangezet via de afstandsbediening (schuifschakelaar schuif omhoog, stand I). Zodra de
afstandsbediening buiten bereik is, zal de LED weer uitgaan.
Blauwe LED (Fig. 7C) geeft foutmeldingen betreffende de caravanaccu:
Blauwe LED knippert (2x knipperen, pauze, 2x knipperen, pauze enz.): De spanning van de caravanaccu is
te laag (<10 Volt). Caravanaccu dient opgeladen te worden.
Blauwe LED knippert (4x knipperen, pauze, 4x knipperen, pauze enz.): De spanning van de caravanaccu is
te hoog (overladen). Probeer caravanaccu voor een gedeelte te ontladen door een verbruiker (bijvoorbeeld
lampje of waterpompje) aan te sluiten.
Rode LED (Fig. 7D) knippert (6x knipperen, pauze, 6x knipperen, pauze enz.): De overbelasting beveiliging
(stroombeveiliging) van het rangeersysteem is geactiveerd. Wacht ongeveer 60 seconden en probeer het
opnieuw.
Over het algemeen zullen alle foutenmeldingen automatisch na één minuut gereset worden. Indien dit niet het
geval is, schakel dan de gehele elektronica uit door de hoofdschakelaar van het rangeersysteem èn de
afstandsbediening voor minimaal 15 seconden uit te zetten en daarna opnieuw in te schakelen.
De reset drukknop (Fig. 7A): De afstandsbediening en de besturingskast zijn in de fabriek al met elkaar
gesynchroniseerd. Indien echter de afstandsbediening of de besturingskast is vervangen dan moeten deze
opnieuw met elkaar gesynchroniseerd worden zoals hieronder beschreven:
Controleer of de installatie van het elektronische gedeelte in overeenstemming is met de installatie
instructies. Zorg ervoor dat de aandrijfrollen niet op de band staan en dat de caravanaccu en
afstandsbediening batterij in goede conditie zijn en zijn opgeladen.
Zet de hoofdschakelaar van het rangeersysteem aan.
Zet de afstandsbediening aan door de schuifschakelaar (Fig. 8A) omhoog te schuiven (stand I). Het
communicatie icoon op de afstandsbediening (Fig. 8H) zal nu langzaam knipperen.
Druk op de reset knop (Fig. 7A) van de besturingskast. Alle drie de LED’s op de besturingskast (Fig. 7B, C,
D) zullen langzaam knipperen.
Druk vervolgens tegelijk de “recht vooruit” (Fig. 8B) en “recht achteruit” (Fig. 8C) knoppen van de
afstandsbediening in en houd deze ingedrukt (ongeveer 3 seconden) totdat de buzzer een korte piep geeft
en de synchronisatie bevestigt.
Na de geslaagde synchronisatie zullen de groene LED op de besturingskast (Fig. 7B) en het communicatie
icoon op de afstandsbediening (Fig. 8H) continue oplichten.
De enkelasser/dubbelasser-functie schakelaar (Fig. 7S/T): Het ENDURO®EM315 rangeersysteem is
geschikt voor het gebruik bij enkelasser en dubbelasser caravans. Eenvoudig door het omschakelen van de
schakelaar (Fig. 7S/T) is de het rangeersysteem ook geschikt voor dubbelasser caravans (bij 2 motoren gebruik,
maar ook bij 4 motoren gebruik). Bij het maken van bochten zullen bij dubbelasser caravans alle wielen blijven
rijden, echter met een verschillende snelheid.
Standaard zal deze schakelaar ingesteld zijn voor gebruik bij een enkelasser caravan (Fig. 7S). Voor gebruik bij
een dubbelasser caravan de schakelaar omschakelen (Fig. 7T). Tijdens het omschakelen zal de hoofdschakelaar
van het rangeersysteem uit gezet moeten worden.
Bluetooth adapter aansluiting (Fig. 7E):
De besturingskast kan optioneel uitgebreid worden met een bluetooth adapter (ENDURO® BC101) voor het
bedienen van het rangeersysteem met een smartphone of tablet. Tijdens het aansluiten zal de hoofdschakelaar
van het rangeersysteem uit gezet moeten worden.

ENDURO®EM315 11
Ref: EM315-UM-TKI-0323-Rev.B.
GEBRUIK –BEGINNEN
Zorg ervoor dat u de veiligheidsinstructies goed doorleest en de richtlijnen goed opvolgt!
Zorg ervoor dat de accu die het rangeersysteem van stroom voorziet steeds vol is en in
goede conditie is.
Zorg ervoor dat de caravan los en vrij van het voertuig is en dat de handrem is
aangetrokken. Tevens dienen hoekpoten volledig te zijn opgedraaid (hoge positie).
Zet de hoofdschakelaar van het rangeersysteem aan (33).
Activeer het rangeersysteem door de schuifschakelaar op de afstandsbediening (Fig. 8A) omhoog te schuiven.
Het communicatie icoon (Fig. 8H) op de afstandsbediening zal nu oplichten evenals een korte piep. De
afstandsbediening is nu klaar voor gebruik.
Druk gelijktijdig, gedurende minimaal drie seconden, de twee knoppen voor het aankoppelen van de
aandrijfrollen (Fig. 8L). Het aankoppel icoon (Fig. 8N) zal gedurende deze drie seconden snel knipperen en elke
seconde hoort u een piep. Hierdoor wordt u gewaarschuwd dat het systeem wordt geactiveerd!
Na deze 3 seconden zullen de aandrijfrollen naar de band gedrukt worden en zal het aankoppel icoon continue
oplichten. U kunt de twee knoppen nu loslaten. Indien de aandrijfrollen krachtig genoeg op de band gedrukt
zitten, zal het aankoppel icoon uitgaan en is het systeem klaar om te manoeuvreren. De kleur van het tractie
indicatielabel (Fig. 5.1F) zal nu in het groene gebied moeten zijn.
Maak de handrem los voordat u het rangeersysteem gaat gebruiken.
Nu kunt u de bewegingen selecteren overeenstemmend met de symbolen op de afstandsbediening. Recht
vooruit (Fig. 8B), recht achteruit (Fig. 8C), links vooruit (Fig. 8D), links achteruit (Fig. 8F), rechts vooruit (Fig.
8E), rechts achteruit (Fig. 8G).
Bovendien kunnen de knoppen E (links voorwaarts) en F (rechts achteruit) of de knoppen D (rechts voorwaarts)
en G (links achteruit) gelijktijdig worden ingedrukt om het mogelijk te maken de caravan om zijn eigen as te
laten draaien zonder vooruit of achteruit te manoeuvreren (Deze functie werkt alleen in de “enkelasser” stand).
U kunt tijdens het recht vooruit of recht achteruit rijden van de caravan (knop B of C ingedrukt houden) ook
bijsturen door het additioneel indrukken van de knop D of E (indien vooruit) of de knop F of G (indien achteruit).
Door de softstart technologie zal de caravan langzaam op gang komen. Hierdoor kunt u nog gemakkelijker en
nauwkeuriger schokvrij manoeuvreren. Door de softstop technologie zal de caravan met aflopende snelheid
stoppen.
LET OP: door de softstop technologie zal de caravan na het loslaten van de knoppen op de
afstandsbediening nog 0,5 seconde (± 6cm) verder rijden (met aflopende snelheid). Is het
rangeersysteem echter nog in de softstart fase (langzaam opgang komen van de caravan)
dan zal de caravan bij het loslaten van de knoppen op de afstandsbediening wel direct
stoppen.
Het rangeersysteem beweegt na de softstart fase met een vaste snelheid. Deze snelheid kan echter toenemen
wanneer men bergafwaarts gaat en zal afnemen indien men bergopwaarts gaat.
AANBEVELING: Het is efficiënter om de caravan achteruit bergopwaarts te manoeuvreren.
Indien u klaar bent met manoeuvreren maakt u allereerst de handrem vast.
Druk vervolgens gelijktijdig, gedurende minimaal drie seconden, de twee knoppen voor het loskoppelen van de
aandrijfrollen (Fig. 8M). Het loskoppel icoon (Fig. 8O) zal gedurende deze drie seconden snel knipperen en elke
seconde hoort u een piep. Hierdoor wordt u gewaarschuwd dat het systeem wordt geactiveerd!
Na deze 3 seconden zullen de aandrijfrollen van de band gehaald worden en zal het loskoppel icoon continue
oplichten. U kunt de twee knoppen nu loslaten. Indien de aandrijfrollen volledig losgekoppeld zijn zal het
loskoppel icoon uitgaan en is het systeem klaar voor transport.
Na gebruik schakelt u het systeem uit door de schuifschakelaar op de afstandsbediening (Fig. 8A) omlaag te
schuiven. Het communicatie icoon (Fig. 8H) op de afstandsbediening zal nu uit gaan. Berg de afstandsbediening
op een veilige plaats (buiten bereik van kinderen en onbevoegden).
Zet de hoofdschakelaar van het rangeersysteem uit.
Controleer altijd of beide rollen ook daadwerkelijk van de banden verwijderd zijn alvorens u
gaat rijden!

ENDURO®EM315 12
Ref: EM315-UM-TKI-0323-Rev.B.
GEBRUIK –AANKOPPELEN EN LOSKOPPELEN
Het is mogelijk om de caravan met het rangeersysteem precies met de koppeling boven de trekhaak van uw
voertuig te plaatsen Maar gelieve zeer voorzichtig te zijn!
Gebruik de knoppen op de afstandsbediening om de koppeling van de caravan dichter bij het voertuig te
brengen. Door de softstart en softstop technologie kunt u de trekhaak tot op de centimeter naderen. Het is
beter om de trekhaak te bereiken met enkele korte bewegingen dan met één lange beweging.
LET OP: door de softstop technologie zal de caravan na het loslaten van de knoppen op de
afstandsbediening nog 0,5 seconde (± 6cm) verder rijden (met aflopende snelheid). Is het
rangeersysteem echter nog in de softstart fase (langzaam opgang komen van de caravan)
dan zal de caravan bij het loslaten van de knoppen op de afstandsbediening wel direct
stoppen.
Zodra de koppeling van de caravan recht boven de trekhaak is, laat u de koppeling over de trekhaak zakken
door het neuswiel naar beneden te draaien. Koppel de caravan daarna op de gebruikelijke manier aan.
Ontkoppel de aandrijfrollen van de banden van de caravan. U kunt de caravan niet
verplaatsen wanneer het rangeersysteem is aangekoppeld! Controleer altijd of beide rollen
ook daadwerkelijk van de banden verwijderd zijn alvorens u gaat rijden!
Indien u probeert weg te rijden met nog aangekoppelde motoren dan kan dit het
rangeersysteem of uw caravan banden beschadigen en zal tevens uw voertuig te zwaar
belasten!
ONDERHOUD
Om te voorkomen dat de accu volledig wordt ontladen indien deze voor een langere periode niet gebruikt wordt,
dient deze losgekoppeld en volledig opgeladen, vorstvrij opgeslagen te worden.
Controleer regelmatig dat de aandrijfrollen vrij zijn van vuil of modder wat mogelijk is opgepikt van de straat.
De motoren regelmatig afspuiten met een waterslang om modder, en andere vuiligheid te verwijderen.
Controleer regelmatig de afstand tussen aandrijfrollen en de banden. In de neutrale positie (volledig ontkoppeld)
dient dit ongeveer 20mm te zijn.
Laat uw rangeersysteem 1 maal per jaar onderhouden en visueel inspecteren. Hierbij dienen alle bout/moer
verbindingen, kabels en elektrische aansluitingen gecontroleerd te worden en alle bewegende delen en
verbindingen gesmeerd te worden.
In geval van defecten of problemen, alstublieft contact opnemen met uw ENDURO®
leverancier.
PROBLEEM OPLOSSEN
In het geval dat uw rangeersysteem weigert te functioneren, controleert u alstublieft het volgende:
Het rangeersysteem weigert te werken, doet het zo nu en dan:
Controleer de batterijen van de afstandsbediening. Indien leeg, vervang de 1,5 Volt batterijen.
Caravan accu kan leeg zijn. Indien leeg, laad deze compleet op of vernieuw de accu voor u verdere actie
onderneemt.
Caravan accu kan bijna leeg zijn en de aandrijfrollen zijn aangekoppeld. Controleer de spanningsdip tijdens het
gebruik van het rangeersysteem. Indien de spanning te veel daalt (onder 10 Volt) bij het gebruik van het
rangeersysteem, laad de accu op of vervang de accu voordat u verdere actie onderneemt.
Caravan accu kan overladen zijn. Controleer uw laadtoestel en probeer de accu voor een gedeelte te ontladen
door een verbruiker (licht of andere 12 Volt belasting) aan te sluiten. Indien dit geen resultaat heeft, vervang
de accu voordat u verdere actie onderneemt.
Controleer de kabelverbinding tussen caravan accu en besturingskast.
Slecht aangesloten of gecorrodeerde batterij aansluitklemmen kunnen willekeurig problemen veroorzaken,
controleer accu aansluitingen, reinig deze en sluit ze opnieuw aan.

ENDURO®EM315 13
Ref: EM315-UM-TKI-0323-Rev.B.
Controleer of de afstand tussen afstandsbediening en de caravan niet meer bedraagt dan 5 meter. Indien er
geen signaal is tussen de besturingskast en de afstandsbediening zal het rangeersysteem niet functioneren en
het communicatie icoon op de afstandsbediening zal knipperen.
Controleer of er een stoorsignaal (ander zendapparaat, hoogspanningskabels, Wifi enz.) is waardoor een goede
communicatie tussen afstandsbediening en besturingskast verstoord wordt. Indien er geen goed signaal is
tussen de besturingskast en de afstandsbediening zal het rangeersysteem niet functioneren en het
communicatie icoon op de afstandsbediening zal knipperen.
Over het algemeen zullen alle foutenmeldingen automatisch na één minuut gereset worden. Indien dit niet het
geval is, schakel dan de gehele elektronica uit door de hoofdschakelaar van het rangeersysteem èn de
afstandsbediening voor minimaal 15 seconden uit te zetten en daarna opnieuw in te schakelen.
Het rangeersysteem weigert te werken, doet helemaal niets:
Zorg ervoor dat de hoofdschakelaar van het rangeersysteem (33) aan staat.
Controleer de zekering (Fig. 10) in de rode positieve accukabel. Als de zekering is doorgebrand, moet deze
worden vervangen door een zekering van dezelfde waarde (100A). Overbrug in geen geval de zekering (neem
eventueel contact op met uw ENDURO®leverancier). Om de zekering te vervangen haalt u allereerst de
pluskabel los van de accu. Draai vervolgens de schroeven (Fig. 10A) waarmee de zekering vastzit los, vervang
de zekering (Fig. 10B), en draai tenslotte de schroeven weer goed vast. Sluit de zekeringbehuizing en maak de
pluskabel weer vast aan de accu zodat het systeem weer klaar is voor gebruik.
Aandrijfrollen draaien niet:
De motor of de aandrijving is defect, neem contact op met uw ENDURO®leverancier.
Bij twijfel, alstublieft contact opnemen met uw ENDURO® leverancier.
