Eneo VKC-13100IR12Z User manual

1
Montage und Betriebsanleitung
1/4” Tag/Nachtkamera mit IR-Beleuchtung
VKC-13100IR12Z
Installation and Operating Instructions
1/4” Day/Night Camera with IR Illumination
VKC-13100IR12Z

2
Inhaltsverzeichnis
1. Sicherheitshinweise........................................................................................................................................... 4
2. Allgemeine Beschreibung................................................................................................................................... 5
2.1 Hauptmerkmale ....................................................................................................................................... 5
3. Lieferumfang ..................................................................................................................................................... 6
4. Beschreibung der Teile....................................................................................................................................... 6
4.1 Vorderansicht........................................................................................................................................... 6
4.2 Rück- und Seitenansicht.......................................................................................................................... 7
4.3 „Easy Bracket”-Halterung ........................................................................................................................ 7
5. Installationsanweisungen................................................................................................................................... 8
5.1. Befestigung der Kamera an der Wand ...................................................................................................... 8
5.1.1 Ohne Verwendung einer „Easy Bracket”-Halterung..................................................................... 8
5.1.2 Mit Verwendung einer „Easy Bracket”-Halterung........................................................................ 8
5.2 Spannungsversorgungsanschlüsse .......................................................................................................... 9
5.3 Begrenzung von Schwenkung und Neigung.............................................................................................. 9
6. SETUP Menu (Einstellmenü) ............................................................................................................................. 11
6.1 Im Menü ................................................................................................................................................ 11
6.2 MAIN Menu (Hauptmenü) .......................................................................................................................12
6.2.1 FOCUS menu (Fokus)................................................................................................................ 13
6.2.2. EXPOSURE (Belichtung) ............................................................................................................ 14
6.2.3. WHITE BALANCE (Weißabgleich) ............................................................................................... 17
6.2.4 IMAGE (Bild) ............................................................................................................................. 18
6.2.5 INTELLIGENCE .......................................................................................................................... 20
6.2.6 SPECIAL FUNC (Spezialfunktion) ............................................................................................... 24
6.2.7 DISPLAY (Anzeige) .................................................................................................................... 25
7. Technische Daten ............................................................................................................................................ 27
8. Maßzeichnungen ............................................................................................................................................. 53
Betriebsanleitung
Installation and Operating Instructions
Mode d’emploi
Instrukcja instalacji i obsługi
Manuale di installazione e d'uso
www.eneo-security.com
⇒

3
Contents
1. Safety Instructions ........................................................................................................................................... 29
2. General Description.......................................................................................................................................... 30
2.1 Main Features........................................................................................................................................ 30
3. Supplied Items................................................................................................................................................. 31
4. Part Names...................................................................................................................................................... 31
4.1 Front view.............................................................................................................................................. 31
4.2 Rear Side View....................................................................................................................................... 32
4.3 Easy Bracket.......................................................................................................................................... 32
5. Installation Instructions .................................................................................................................................... 33
5.1. Mounting the Camera on Wall ................................................................................................................33
5.1.1 Without using an Easy Bracket .................................................................................................33
5.1.2 With using an Easy Bracket ...................................................................................................... 33
5.2 Power Supply Connections..................................................................................................................... 34
5.3 Limit of Pan and Tilt .............................................................................................................................. 34
6. SETUP Menu.................................................................................................................................................... 36
6.1 In the Menu............................................................................................................................................ 36
6.2 MAIN Menu............................................................................................................................................ 37
6.2.1 FOCUS menu............................................................................................................................ 38
6.2.2. EXPOSURE................................................................................................................................ 39
6.2.3. WHITE BALANCE....................................................................................................................... 41
6.2.4 IMAGE ...................................................................................................................................... 43
6.2.5 INTELLIGENCE .......................................................................................................................... 44
6.2.6 SPECIAL FUNC.......................................................................................................................... 48
6.2.7 DISPLAY ................................................................................................................................... 49
7. Specifications .................................................................................................................................................. 51
8. Dimensional Drawings ..................................................................................................................................... 53

4
1. Sicherheitshinweise
• Bevor Sie das System anschließen und in Betrieb nehmen, lesen Sie zuerst diese Sicherheitshinweise und die
Betriebsanleitung.
• Bewahren Sie die Betriebsanleitung sorgfältig zur späteren Verwendung auf.
• Die Kameras gegen Eindringen von Wasser und Feuchtigkeit schützen, Wasser kann die Geräte dauerhaft schädigen.
Sollte dennoch Feuchtigkeit eingedrungen sein, die Kameras nie unter diesen Bedingungen einschalten, sondern
zur Überprüfung an eine autorisierte Fachwerkstatt geben.
• Das System darf nie außerhalb der technischen Daten benutzt werden, das kann die Kamera zerstören.
• Die Kamera nur in einem Temperaturbereich von -20°C bis +50°C und einer Luftfeuchtigkeit bis max. 90%
betreiben.
• Um das System von der Versorgungsspannung zu trennen, ziehen Sie das Kabel nur am Stecker heraus.
Ziehen Sie nie direkt am Kabel.
• Verlegen Sie die Verbindungskabel sorgfältig und stellen Sie sicher, dass die Kabel nicht mechanisch beansprucht,
geknickt oder beschädigt werden und keine Feuchtigkeit eindringen kann.
• Das Gerät darf nur von qualifiziertem Servicepersonal geöffnet werden. Fremdeingriffe beenden jeden Garantie-
anspruch.
• Die Kamera darf nie mit geöffneter Blende gegen die Sonne gerichtet werden (Zerstörung des Sensors).
• Montage, Wartung und Reparaturen dürfen nur von autorisiertem Fachpersonal ausgeführt werden.
Vor Öffnen des Gehäuses ist eine Netztrennung erforderlich.
• Der Errichter ist für die Aufrechterhaltung der Schutzart lt. Techn. Daten verantwortlich, z.B. durch Abdichtung des
Kabelaustritts mit Silikon.
• Falls Funktionsstörungen auftreten, benachrichtigen Sie bitte Ihren Lieferanten.
• Verwenden Sie nur Originalersatzteile und Original-Zubehör von Videor E. Hartig GmbH.
• Zur Reinigung der Gehäuse immer nur ein mildes Haushaltsmittel verwenden.
Niemals Verdünner oder Benzin benutzen, dies kann die Oberfläche dauerhaft schädigen.
• Bei der Montage muss grundsätzlich darauf geachtet werden, dass vorhandene Dichtungen ordnungs-
gemäß eingesetzt und bei der Montage nicht verschoben werden.
Beschädigte Dichtungen dürfen nicht mehr verbaut werden.
HINWEIS: Dies ist ein Gerät der Klasse A. Dieses Gerät kann im Wohnbereich Funktionsstörungen
verursachen; in diesem Fall kann vom Betreiber verlangt werden, angemessene Maßnahmen
durchzuführen und dafür aufzukommen.

5
2. Allgemeine Beschreibung
Die VKC-13100IR12Z ist eine zylindrische 12x Autofokus Zoom- und Double Scan True WDR IR-Kamera, die mit dem
1/4” SONY Super HADII (Double Scan) CCD (960H) eine Auflösung von max. 700 TVL und eine brillante Farbwieder-
gabe erreicht.
Mit 1/4” SONY Super HADII (Double Scan) CCD(960H)
• Liefert hochauflösende, kristallklare Bilder mit max. 700TV-Linien Auflösung, die jeden Aspekt der Szene akkurat
erfassen
• Die Farbsignalverarbeitung liefert das optimale Gleichgewicht zwischen den Helligkeits- und Farbsignalen für gute
Farbreproduzierbarkeit selbst bei Szenendetails mit sehr hohen Ortsfrequenzen.
Mit AF Zoom
• Optischer Zoom: Max. 12x
• Digitaler Zoom: Max. 32x
• Optischer + Digitaler Zoom: Max. 384x
Mit ICR-Mechanismus
• Automatische Aktivierung je nach Umgebungslicht
• Effektive Kameranutzung in Tag/Nacht-Umgebungen
• Ermöglicht die Nutzung von Infrarotlicht
Mit 40 IR LEDs,
• Beobachtung in der Nacht mit integrierter Beleuchtung
Mit 24VAC/12VDC dual power design (nur doppelte Spannungsversorgung Version)
• Flexible Installationsoptionen
• Zuverlässigkeit
2.1 Hauptmerkmale
• 1/4” Double Scan CCD Tag/Nachtkamera
• Schwenkbarer IR-Sperrfilter (ICR)
• Horizontale Videoauflösung 700 TVL
• Integriertes 12x AF-Objektiv / 32 x Digital-Zoom
• 2D- / 3D-DNR leistungsstarke Rauschunterdrückung
• Wide Dynamic Range (WDR) bis 512-fach
• Bewegungsmelder (MD)
• Einfache Installation (Montagehilfe), Fixierung über zentrale Schraube
• 50m Beleuchtungsreichweite (40 LEDs 850nm)
• Fokus und Zoom motorisiert
• Betriebsspannung 12VDC oder 24VAC
• Bulletgehäuse, Wand- oder Deckenmontage, verdeckte Kabelführung

6
(5)
(3)
(2)
(4)
(1)
(a)
(d)
(b)
(c)
(e)
(f)
(h)
(i)
(g)
• 1x Kamera VKC-13100IR12Z
• 1x Montage- und Betriebsanleitung
• 1x Bohrschablone
• 1x Sonnenschutzdach (d) mit Befestigungsschrauben
(a)
• 1x „Easy Bracket”-Halterung
• 1x 3 mm Inbusschlüssel (1)
• 4x Dübel (2)
• 4x Wandbefestigungsschrauben (3)
• 4x Inbusschraube (4)
• 1x Video Sub-out Kabel (5)
4. Beschreibung der Teile
4.1 Vorderansicht
(a) Befestigungsschrauben für Sonnenschutzdach (2x)
(b) IR LED
(c) Ausblickscheibe
(d) Wandmontagesockel
(e) Bohrung im Wandmontagesockel (4x)
(f) Wandarm
(g) Sonnenschutzdach
(h) Verriegelung für Wandmontagesockel
(i) OSD Abdeckung
3. Lieferumfang

7
(j)
(k)
(j) Haken für Easy Bracket
(k) Kabeldurchgänge (5x)
VORSICHT: Die „Easy Bracket”-Halterung kann nicht an der Decke angebracht werden.
Bei Installation an der Wand muss die Lasche für den „Easy Bracket”-Haken (l) nach oben zeigen.
4.3 „Easy Bracket”-Halterung
(m)
(l)
(n)
(l) Lasche für „Easy Bracket”-Haken (l)
(m) Bohrungen für Wandmontagesockel (4x)
(n) Befestigungsloch für Halterungsfuß (4x)
4.2 Rück- und Seitenansicht

8
5. Installationsanweisungen
• Stellen Sie vor der Installation sicher, dass die Spannungszufuhr unterbrochen ist.
• Schließen Sie die Spannungsversorgung in der korrekten Reihenfolge an.
Schließen Sie zuerst die Niederspannungsleitung (12VDC bzw. 24VAC) an und stecken Sie erst danach das Netzteil
in die Steckdose, um fehlerhafte Resets aufgrund von Spannungsschwankungen und Beschädigungen durch
Überspannung (aufgrund der Lastfreiheit) zu vermeiden.
• Im manuellen Fokusmodus kann mit einem Joystick der Fokus auf nah/fern eingestellt und die Funktion Ein-
zoomen/Auszoomen bedient werden.
5.1. Befestigung der Kamera an der Wand
5.1.1 Ohne Verwendung einer „Easy Bracket”-Halterung
1) Bohren Sie die Löcher mit der mitgelieferten Bohrschablone.
2) Stecken Sie die Dübel (2) in die gebohrten Löcher.
3) Positionieren Sie den Halterfuß auf den Bohrlöchern (4x).
4) Befestigen Sie den Halter mit Schrauben (3).
Bohrschablone
56
76
45
57
Standard Montagesockel „Easy Bracket”-Halterung
Maße: mm
5.1.2 Mit Verwendung einer „Easy Bracket”-Halterung
1) Bohren Sie die Löcher mit der mitgelieferten Bohrschablone.
2) Stecken Sie die Dübel (2) in die gebohrten Löcher.
3) Positionieren Sie die „Easy Bracket”-Halterung auf den Bohrlöchern.
4) Befestigen Sie die „Easy Bracket”-Halterung mit den Wandbefestigungsschrauben (3).
5) Setzen Sie den Haken (j) an die Lasche (l).
6) Befestigen Sie den Halterfuß (d) mit den Inbusschrauben (4) durch das Fuß-Montageloch (4x) (e) an der
„Easy Bracket”-Halterung

9
5.3 Begrenzung von Schwenkung und Neigung
1. Begrenzung des Schwenkwinkels
Der Schwenkwinkel ist auf +/- 90° begrenzt.
VORSICHT: Die „Easy Bracket”-Halterung kann nicht an der Decke angebracht werden.
Bei Installation an der Wand muss die Lasche für den „Easy Bracket”-Haken (l) nach oben zeigen.
5.2 Spannungsversorgungsanschlüsse
Die Kamera kann entweder mit 12VDC oder 24VAC betrieben werden (doppelte Spannungsversorgung).
Es ist unbedingt erforderlich, die 12VDC-Spannungsversorgung korrekt gepolt anzuschließen, andernfalls
arbeiten die IR-LEDs nachts nicht.
Primäre und sekundäre Masse sind vollständig voneinander isoliert, um mögliche Probleme durch Erdungsschleifen
zu vermeiden.
Klemmverbinder der Spannungsversorgung:
24VAC / GND (schwarze Leitung)
24VAC / 12VDC (rote Leitung)
Video (BNC)
RS-485– (graue Leitung)
RS-485+ (weiße Leitung)

10
3. Neigungsgrenzwert (Horizontale Bildausrichtung)
Die Neigung ist begrenzt auf +/-90° max.
Wandmontage Deckenmontage
2. Begrenzung des Neigungswinkels
Die Neigung ist bei Wand (bzw. Decken)-Installation auf 0° (2°) min. bis 90° max. begrenzt, wobei vorausgesetzt wird,
dass die Neigung des Kameramoduls in Bezug auf die Decke 0° ist, d. h., dass das Bild horizontal ausgerichtet ist.

11
6. SETUP Menu (Einstellmenü)
6.1 Im Menü
Das Einstellmenü kann mit dem OSD-Joystick an der Seite der Kamera aufgerufen und bedient werden.
Mit dem Joystick sind fünf Bedienbefehle verfügbar.
Das OSD-Design kann je nach Modell unterschiedlich ausgeführt sein.
Im Menü verwenden Sie , zur Bewegung im Menü, , zum Ändern der Einstellungen, und drücken Sie
zum Auswählen oder Bestätigen.
Die WERKEINSTELLUNG (FACTORY DEFAULT) in diesem Handbuch entspricht aufgrund der Änderungen zur
Verbesserung oder der Kundenanforderungen möglicherweise NICHT den durch FACTORY SET einstellbaren
Standardwerten.
Zum Aufrufen des Menüs drücken Sie , während das Menü nicht aufgerufen ist.
VIDEO
SUB-OUT
Anschluss
Joystick
SYMBOL Beschreibungen für die Joystick-Bedienung:
, , , zeigt die Richtung der Joystick-
Betätigung an.
bedeutet, den Joystick-Hebel gerade nach
unten zu drücken.

12
Die Funktionen können mit dem „Menu Key“-Befehl des Visca Protokolls eingestellt werden.
Das Menü besteht aus dem Hauptmenü (Main Menu) und dem Untermenü (Sub Menu).
Das Hauptmenü wird angezeigt, wobei 7 Kamerafunktionen ausgewählt werden können.
Auf der rechten Seite jeder Hauptmenü-Auswahl wird das Untermenü angezeigt.
Wenn Sie das Menü sichern möchten, klicken Sie auf [SAVE].
Wenn Sie das Menü nicht sichern möchten, klicken Sie auf [EXIT]. (Nach dem Auswählen die Spannung aus- und
wieder einschalten)
Wenn Sie das Menü auf die Werkeinstellungen setzen möchten, klicken Sie auf [DFLT].
6.2 MAIN Menu (Hauptmenü)
Folgen Sie der nachstehenden Übersicht, um die Einstellparameter der Untermenüs aufzurufen.

13
6.2.1 FOCUS menu (Fokus)
Autofokus-Modus
• Auto-Modus
Der Autofokus stellt den Fokus automatisch so ein, dass der hochfrequente Bildinhalt in einem zentralen Mess-
bereich maximiert wird, wobei die Komponenten mit hohen Leuchtstärken und starkem Kontrast berücksichtigt
werden.
Der Auto-Modus ist der normale Betriebsmodus für den AF-Betrieb.
• Intervall-Modus
Der Modus wird für Autofokus-Justierungen verwendet, die in bestimmten Intervallen durchgeführt werden.
Die Intervallzeit und die Aktivitätszeit der AF-Justierungen und das Timing der Unterbrechungen können eingestellt
werden.
Start des Intervallmodus
AF-Aktivität
Aktive Zeit
AF Stopp
Intervall Zeit
AF-Aktivität
Aktive Zeit
AF Stopp
Intervall Zeit
AF-Aktivität
Aktive Zeit
AF Stopp
Intervall Zeit
...
...
• Zoom-Trigger-Modus (One Push-Modus)
Wenn der Zoom mit der TELE- bzw. WIDE-Taste eingestellt wird, wird der voreingestellte Wert der für den
AF-Modus. Dann stoppt er.
Manueller Fokusmodus
Die Fokusposition kann nur manuell mit der Fern/Nah-Taste oder dem Fern/Nah-Befehl eingestellt werden.
• One Push Trigger
Wenn ein Trigger-Befehl gesendet wird, bewegt sich das Objektiv, um den Fokus für das Subjekt einzustellen.
Die Objektivlinse bleibt dann in dieser Position, bis der Trigger-Befehl das nächste Mal gegeben wird.
• Infinity-Modus (Unendlich)
Das Objektiv wird zwangsweise in eine Position eingestellt, die für eine unendliche Distanz geeignet ist.
Nahgrenze (Fokusabstand)
Kann auf den Mindestabstand des Fokus eingestellt werden.

14
6.2.2. EXPOSURE (Belichtung)
Exposure mode (Belichtungsmodus)
• Auto-Modus (Automatik)
Vollautomatischer Modus mit automatischer Blenden-, Verstärkungs- und Shutter-Speed-Regelung.
Die automatische Verstärkungsregelung (AGC) und die digitale Bildintegration (Slow Shutter) können vom Benutzer
ein- oder ausgeschaltet werden.
• Shutter Priority-Modus (Belichtungszeit-Vorrang)
Der Benutzer kann variable Shutter-Geschwindigkeit einstellen, Blende und AGC werden dann je nach Helligkeit
des Subjekts automatisch eingestellt. Die digitale Bildintegration (Digital Slow Shutter) kann in diesem Modus nicht
verwendet werden.
• Iris Priority-Modus (Blendenvorrang)
Der Benutzer kann den Blendenwert einstellen, Shutter-Geschwindigkeit und AGC werden dann je nach Helligkeit
des Subjekts automatisch eingestellt.
Die automatische Verstärkungsregelung (AGC) und die digitale Bildintegration (Slow Shutter) können vom Benutzer
ein- oder ausgeschaltet werden.
• Manueller Modus
Im manuellen Modus kann der Benutzer Shutter-Geschwindigkeit und AGC-Verstärkung einstellen. Der Benutzer
kann durch Einstellung der Shutter-Geschwindigkeit auch die digitale Bildintegration (Digital Slow Shutter) nutzen.
HINWEIS: Die Wertebereiche für AGC Gain (AGC-Verstärkung), Shutter Speed (Shutter-Geschwindigkeit), Iris
(Blende) und Exposure compensation (Belichtungskompensation) finden Sie in der Befehlsliste
unter Exposure Control (Belichtungssteuerung).
MODE (Modus) Zur Auswahl des Autofokus-Modus
AUTO, ONE PUSH (Bei Tastendruck), MANUAL (Manuell)
DISTANCE
(Entfernung)
Einstellung des Mindest-Fokusabstands zwischen Kamera und Objekt
0,1 / 1,0 / 1,3 / 2,0 / 6,0 m
LENS REFRESH
(Objektiv
kalibrieren)
Der Objektiv-Ausgangspunkt wird automatisch kalibriert
AUS/EIN (1 Tag ~ 10 Tage)
E.ZOOM
(Digital-Zoom)
Einstellung der Maximalvergrößerung des Digital-Zooms
AUS/EIN (max. x2 ~ x19, x21, x23, x25, x28, x32)

15
Exposure compensation (Belichtungskompensation – Helligkeit)
• Funktion zur Verschiebung des internen Referenz-Helligkeitspegels, der im AE-Modus verwendet wird, in Schritten
von 1,5dB.
Flickerless Flackerfrei)
• In diesem Modus ist die Shutter-Geschwindigkeit zur Reduktion des Flackerns fest auf die Frequenz der Leucht-
stoffröhrenbeleuchtung von 1/100 (NTSC) bzw. 1/120 (PAL) eingestellt.
MODE
(Modus)
Auswahl des Belichtungsmodus
AUTO / SHUT.P (Shutter-Priorität) / IRIS.P (Iris-Priorität) / MANUAL (manuell)
AGC (automat.
Verstärkungsre-
gelung)
Auswahl der automatischen Verstärkungsregelung
• OFF/ON (AUTO, SHUT.P oder IRIS.P Modus)
• 0/2/4/6/8/10/12/14/16/18/20/22/24/26/28/30dB (manueller Modus)
SHUT SPEED
(Shutterge-
schwindigkeit)
Kann im Shutter-Prioritäts-Modus (SHUT.P) oder im manuellen Modus (MANUAL) eingestellt
werden.
• NTSC: x512, x128, x64, x32, x16, x8, x4, x2, 1/60, 1/90, 1/100, 1/180, 1/250, 1/500,
1/1000, 1/1500, 1/2000, 1/5000, 1/10000, 1/20000, 1/50000, 1/100000 Sek.
• PAL: x512, x128, x64, x32, x16, x8, x4, x2, 1/50, 1/80, 1/120, 1/150, 1/250, 1/500, 1/1000,
1/1500, 1/2000, 1/5000, 1/10000, 1/20000, 1/50000, 1/100000 Sek.
HINWEIS: Die Slow Shutter Geschwindigkeit (2x ~ 512x) kann im manuellen Modus
(MANUAL) eingestellt werden.
IRIS (Blende) Die Blende kann im IRIS-Prioritäts-Modus (IRIS.P) eingestellt werden.
1~18 Stufen
DSS Auswahl des max. DSS (Digital Slow Shutter)
OFF / x2, x4, x8, x16, x32, x64, x128, x512
FLICKERLESS
(Flackerfrei)
Auswahl des Flackerfrei-Modus
OFF/ON (Bildschirmflackern entfernen)
BRIGHTNESS
(Helligkeit)
Einstellung des Helligkeitspegels
1 (dunkel) ~ 15 (hell) Stufen
WDR/BLC
(Erweiterter
Dynamikbereich
/ Gegenlicht-
kompensation)
Die WDR-Funktion stellt sicher, dass mit dieser Funktion gemachte Bilder frei von Detailver-
lusten in dunklen Bereichen und von Überbelichtung sind. Dies wird durch Kombination mehre-
rer Bilder erreicht, die bei unterschiedlichen Belichtungsbedingungen aufgenommen werden.
Auswahl von WDR (Wide Dynamic Range) oder BLC (Back Light Compensation)
• OFF / WDR / BLC
WDR: Pegel auswählen
Wertebereich: 1~7
BLC (Gegenlichtkompensation): Die BLC-Funktion bewirkt eine Kompensation durch
Erhöhung der Gesamthelligkeit des Bildes, sodass Subjekte, die aufgrund von Gegen-
licht sonst mit einem Detailverlust aufgenommen würden, gerade die richtige Helligkeit
haben.
HINWEIS: WDR und BLC können nicht gleichzeitig verwendet werden.
(Wenn WDR eingeschaltet ist, ist BLC aus. Und wenn BLC eingeschaltet ist,
ist WDR aus)
HINWEIS: Sowohl WDR als auch BLC arbeiten nicht im manuellen Belichtungsmodus.

16
WDR/BLC
(Erweiterter
Dynamikbereich
/ Gegenlicht-
kompensation)
Wählen Sie Bereich (Area), Pegel (Level) und Modus aus.
• Area (Bereich, 1~9), Level (Pegel: low [niedrig] / mid [mittel] / high [hoch] ) und Auto (Auto-
matik) / manual (manuell)
DAY&NIGHT
(Tag & Nacht)
Für erhöhte Empfindlichkeit in Umgebungen
mit geringer Beleuchtung kann der Infrarot
(IR)-Filter aus dem Strahlengang entfernt
werden. Der ICR wird je nach Umgebungs-
helligkeit automatisch entfernt, sodass die
Kamera in Tag/Nacht-Umgebungen effizient
genutzt werden kann.
• Auto-Modus
Hierbei werden die Einstellungen für das Umschalten des IR-Filters automatisch angepasst.
Beim eingestellten Dunkelheitswert wird der IR-Filter automatisch deaktiviert und somit die
Infrarotempfindlichkeit erhöht. Bei einem gewissen Helligkeitswert wird der IR-Filter auto-
matisch wieder aktiviert.
• Ext-In Modus
Hierbei wird in den Tag-Modus umgeschaltet, wenn der Tag/Nacht-Eingang (D&N-IN) auf
hohem Logikpegel ist, und es wird in den Nacht-Modus umgeschaltet, wenn er auf nied-
rigem Logikpegel ist.
Tag/Nacht Auswahl
• Mode (Modus): Auswahl des Tag/Nacht Modus
DAY (Tag) / NIGHT (Nacht) / AUTO / EXT
• Delay (Verzögerung): Zur Einstellung der Umschaltverzögerung der Tag/Nacht-Umschaltung
des Filters.
5/10/15/20/25/30/35/40/45/50/55/60 Sek.
• BURST (Color-Burst-Signal): Hiermit kann die Ausgabe des Color-Burst-Signals bei Akti-
vierung des Schwarz/Weiß-Modus ein- oder ausgeschaltet werden.
OFF/ON

17
MODE
(Modus)
Auswahl des Weißabgleichs-Modus
AUTO / SHUT.P (Shutter-Priorität) / IRIS.P (Iris-Priorität) / MANUAL (Manuell)
• ATW / ONE PUSH / INDOOR / OUTDOOR / MANUAL / AUTO
ATW: Automatische Einstellung der Farbe gemäß der verfügbaren Beleuchtung.
ONE PUSH (Einmal abgleichen): Hierbei handelt es sich um einen fest eingestellten
Weißabgleich-Modus, der nur durch Drücken der SET-Taste im Modus ONE PUSH (Einmal
abgleichen) verändert werden kann.
OUTDOOR (Außenbereiche): Einstellung der Farbtemperatur auf Tageslicht (5400K)
6.2.3. WHITE BALANCE (Weißabgleich)
Auto-Modus
In diesem Modus wird der Weißabgleich-Wert anhand der Farbinformationen des gesamten Bildes errechnet.
Es wird der richtige Wert für die Farbtemperatur ausgegeben.
ATW Mode (Auto Tracking White Balance)
Automatischer Weißabgleich (2500K ~ 9500K)
Diese Funktion folgt automatisch Veränderungen der Farbtemperatur und stellt den Weißabgleich entsprechend ein.
One Push-Modus
Dies ist ein Modus mit fest eingestelltem Weißabgleich, der nur auf Anforderung durch den Benutzer (Tastendruck)
automatisch neu justiert wird.
Outdoor Mode (Außenbereiche)
Basiswert 5400K
Indoor Mode (Innenräume)
Basiswert 3200K
Manual Mode (Manuell)
Manuelle Steuerung der Rot- und Blauverstärkung

18
MODE
(Modus)
INDOOR (Innnenräume): Einstellung der Farbtemperatur auf Innenraumbeleuchtung
(3200K)
MANUAL (manuell): Die Farbe kann korrigiert werden, wenn der Benutzer die Rotverstär-
kung („Red Gain“) oder die Blauverstärkung („Blue Gain“) verringert oder vergrößert.
RED GAIN (Rotverstärkung): Einstellung des Rotverstärkungswertes 0~255
BLUE GAIN (Blauverstärkung): Einstellung des Blauverstärkungswertes 0~255
AUTO: Breiter Farbtemperaturbereich (größerer ATW-Bereich)
6.2.4 IMAGE (Bild)
DNR (Digitale
Rauschunter-
drückung)
Digitale Rauschunterdrückung im Bild
Durch Anwendung von sowohl 2D DNR (raumbasiert) und 3D DNR (zeitbasiert) wird die Stärke
des Rauschens niedriger Helligkeit signifikant reduziert, und das Signal/Rausch-Verhältnis
(S/N) sowie die horizontale Auflösung werden verbessert, was zu einer klaren und scharfen
Bildanzeige selbst in dunklen Umgebungen führt.
Wenn die DNR-Stufe zu hoch eingestellt wird, kann in dunkler Umgebung die Kamera-
Fehlfunktion von „Bildgeistern“ auftreten.
• OFF
1~10 (Auswahl der Rauschunterdrückungsstufe)
Auto (DNR-Stufe wird automatisch eingestellt)
HR
(Horizontale
Auflösung)
Die horizontale Auflösung von 700 TV-Zeilen im Farbmodus und 750 TV-Zeilen im S/W-Modus
kann durch Verwendung des HR-Modus erreicht werden.
Hohe Auflösung auswählen
• OFF / 1~7
MIRROR
(Spiegeln)
Mit dieser Funktion wird das Videobild der Kamera vertikal und horizontal gespiegelt.
Einstellung des Spiegel-Modus
• OFF
V (Das Bild wird vertikal gespiegelt)
H (Das Bild wird horizontal gespiegelt)
H&V (Das Bild wird horizontal und vertikal gespiegelt)

19
SHARPNESS
(Bildschärfe)
Mit dieser Funktion wird die Verbesserung der Objektkanten im Bild eingestellt.
Einstellung der Bildschärfe
• 1~16 Stufen
EFFECT (Effekt)
Diese Funktion nutzt für das Bild den Sondereffekt der Negativ- oder der Schwarz/Weiß-
Anzeige der Bilder
Wählen Sie den Negativ- oder S/W-Effekt aus
• OFF / NEGATIVE / B/W (S/W)
FREEZE
(Standbild)
Hiermit wird ein Bild im Bildspeicher der Kamera festgehalten, sodass dieses Bild kontinuier-
lich ausgegeben werden kann.
Umschalten zwischen Echtzeitanzeige und Standbild
• OFF/ON

20
6.2.5 INTELLIGENCE
PRIVACY
(Geschützte
Bereiche)
Maskierung eines Bildbereichs
• Die Maske kann an bis zu 16 Stellen gemäß der Schwenk/Neige-Positionen eingerichtet
werden.
• Individuelle Aktivierung/Deaktivierung der Bereichsmaskeneinstellungen
• Zwei Gruppen aus 14 Farben in jeder Gruppe einschließlich Mosaik und Transparenz können
für jede oder 16 Bereichsmasken individuell eingestellt werden.
• Mit Zoom zusammenwirkende Steuerung
• Mit Schwenken/Neigen zusammenwirkende Steuerung (Interlock-Modus)
• Parameter in Visca-Befehl (s. Bereichsmasken- (Privacy-) Befehle in der Befehlsliste)
Maskennummer (mm)
Maske A = 00h ~ Maske P = 0Fh
Maske A hat die höchste und Maske P die niedrigste Priorität.
pp pp pp pp
Bit 7 6 5 4 3 2 1 0 7 6 5 4 3 2 1 0 7 6 5 4 3 2 1 0 7 6 5 4 3 2 1 0
Mask # – – – – – – – – – – – – P O N M – – L K J I H G – – F E D C B A
Maskeneinstellungs-Bits (pp pp pp pp)
Maskenänderungseinstellung (nn)
00h = Änderung der Maskengröße der
vorhandenen Maske
01h = Neueinstellung der Maskengröße auf
den Standardwert
Position des Maskenzentrums
x (pp) = B0h (-50h) ~ 50h
y (qq) = C4h (-3Ch) ~ 3Ch
Table of contents
Languages:
Other Eneo Security Camera manuals

Eneo
Eneo NXD-2012PTZ1080 B User manual

Eneo
Eneo VKC-13100F2810IR User manual

Eneo
Eneo IEB-72M2812MCA User manual

Eneo
Eneo PXB-2080MIR B User manual

Eneo
Eneo SPD-62V2810P0A User manual

Eneo
Eneo NXB-980IR3516M Installation instructions

Eneo
Eneo MED-62V2713M0A User manual

Eneo
Eneo 62M2712M5A User manual

Eneo
Eneo VKC-1374-1/IR User manual

Eneo
Eneo ICB-62M2712M5A User manual

Eneo

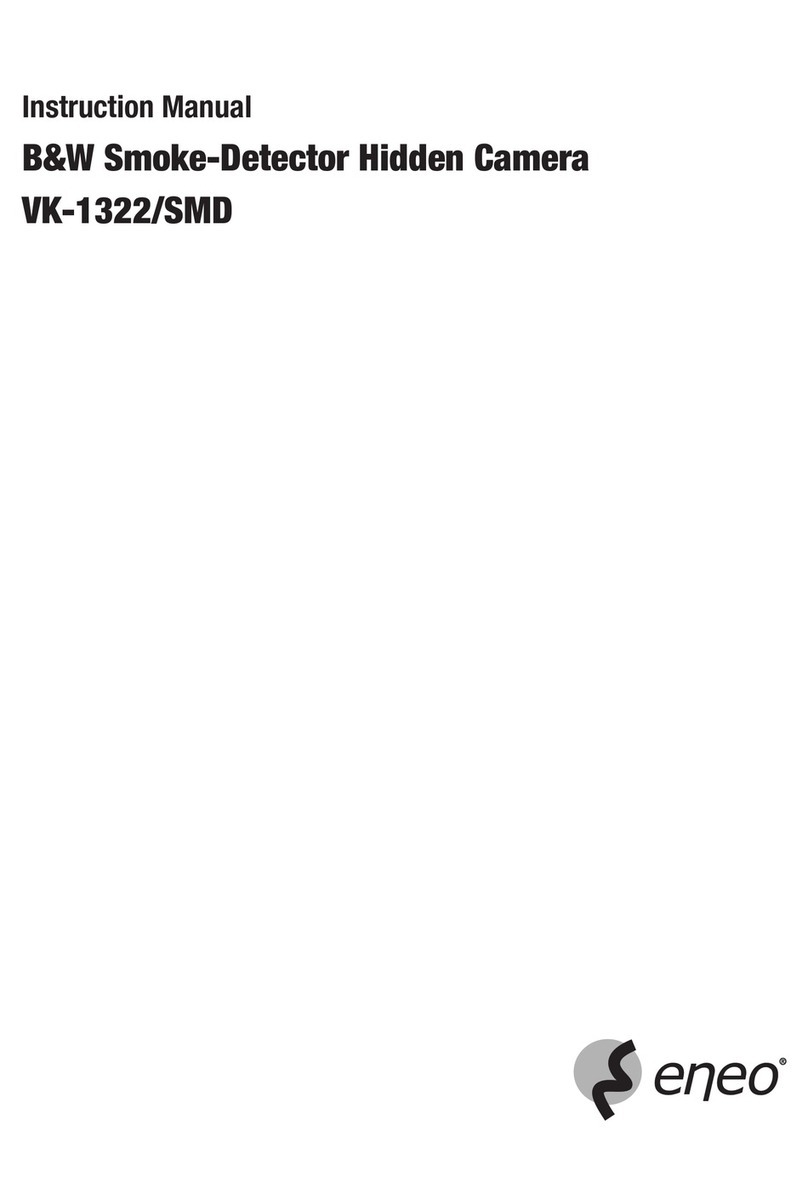

Eneo VK-1322 User manual

Eneo
Eneo IPB-62M2713MAA User manual

Eneo
Eneo GLC-1601 User manual

Eneo

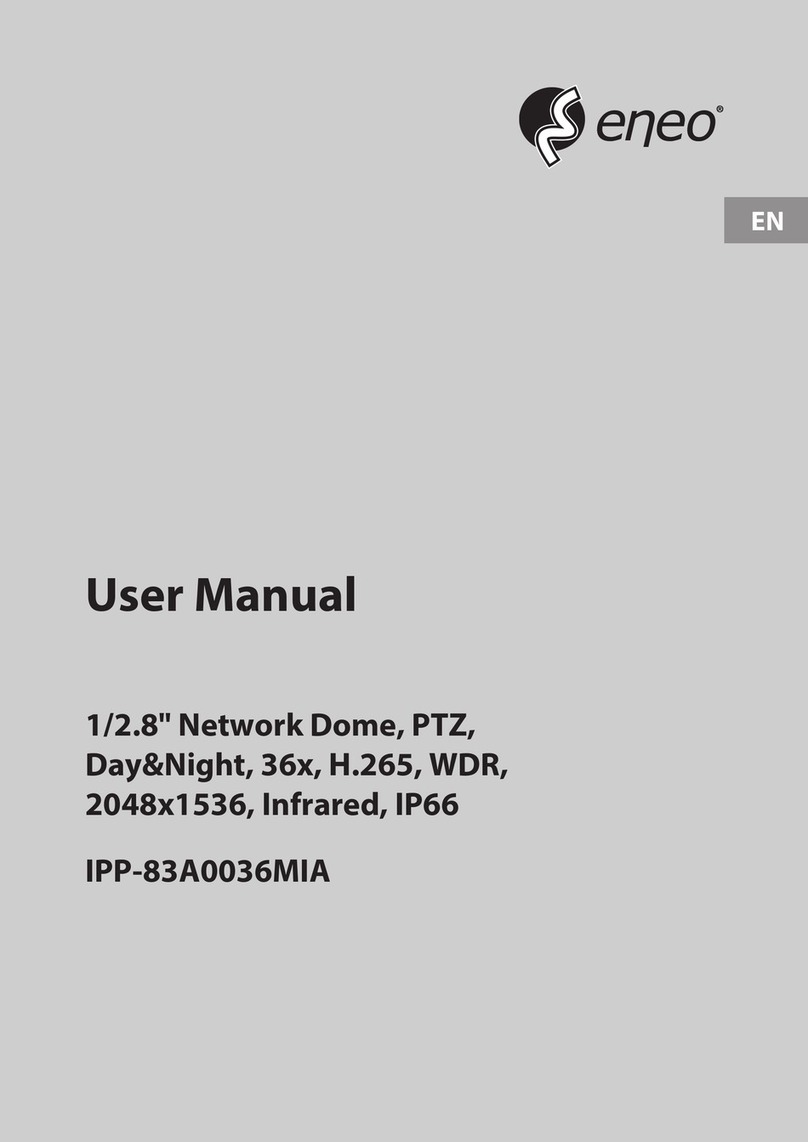

Eneo IPP-83A0036MIA User manual

Eneo
Eneo HDB-2080Z03IR D User manual

Eneo
Eneo IPB-62M2713MAA User manual

Eneo
Eneo HDB-2280Z10IR D User manual

Eneo
Eneo NXC-1403F03 User manual

Eneo
Eneo Almera User manual

Eneo
Eneo 213020 User manual
