Dear Customer,
Congratulations on your purchase of an ENERGETICS home exerciser. This product has been designed and
manufactured to meet the needs and requirements of in-home use. Please carefully read the instructions prior
to assembly and first use. Be sure to keep the instructions for reference and/ or maintenance. If you have any
further questions, please contact us. We wish you lots of success and fun while training,
Your Team
Warranty
ENERGETICS offers high quality home exercisers that have been tested and certified according to European
Norm EN 957.
ENERGETICS warrants to the original purchaser 3 years against possible defects in material and workmanship.
Excluded are damages caused by misuse and wearing parts. All electronic parts are warranted for a period of 1
year. The warranty period starts at the date the product was purchased (retain your sales receipt).
Safety Instructions
Consult your physician before starting with any exercise programme to receive advice on the optimal
training.
Warning: incorrect/ excessive training can cause health injuries. Stop using the home exerciser when
feeling uncomfortable.
Ensure that training only starts after correct assembly, adjustment and inspection of the home
exerciser.
Always start with a warm-up session.
Only use original ENERGETICS parts as delivered (see checklist).
Follow the steps of the assembly instruction carefully.
Only use suitable tools for assembly and ask for assistance if necessary.
Place the home exerciser on an even, non-slippery surface.
For all adjustable parts be aware of the maximum position to which they can be adjusted.
Tighten all adjustable parts to prevent sudden movement while training.
This product is designed for adults. Please ensure that children only use it under the supervision of an
adult.
Ensure that those present are aware of possible hazards, e.g. movable parts during training.
The resistance level can be adjusted to your personal preference.
Do not use the home exerciser without shoes or loose shoes.
Ensure that sufficient space is available to use the home exerciser.
Be aware of non-fixed or moving parts whilst mounting or dismounting the home exerciser.
To protect the floor or carpet from damage, place a mat under the Elliptical Trainer.
Turn off the power whilst the Elliptical Trainer is not in use.
Ensure that an area of 2000 x 1000 mm behind the Elliptical Trainer is free from any obstacles.
This product is made for home use only and tested up to a maximum body weight of 120 kilograms.
We take no responsibility for personal injury or damage sustained by or through the use of this home
exerciser.
GB

4
Exploded Drawing

5

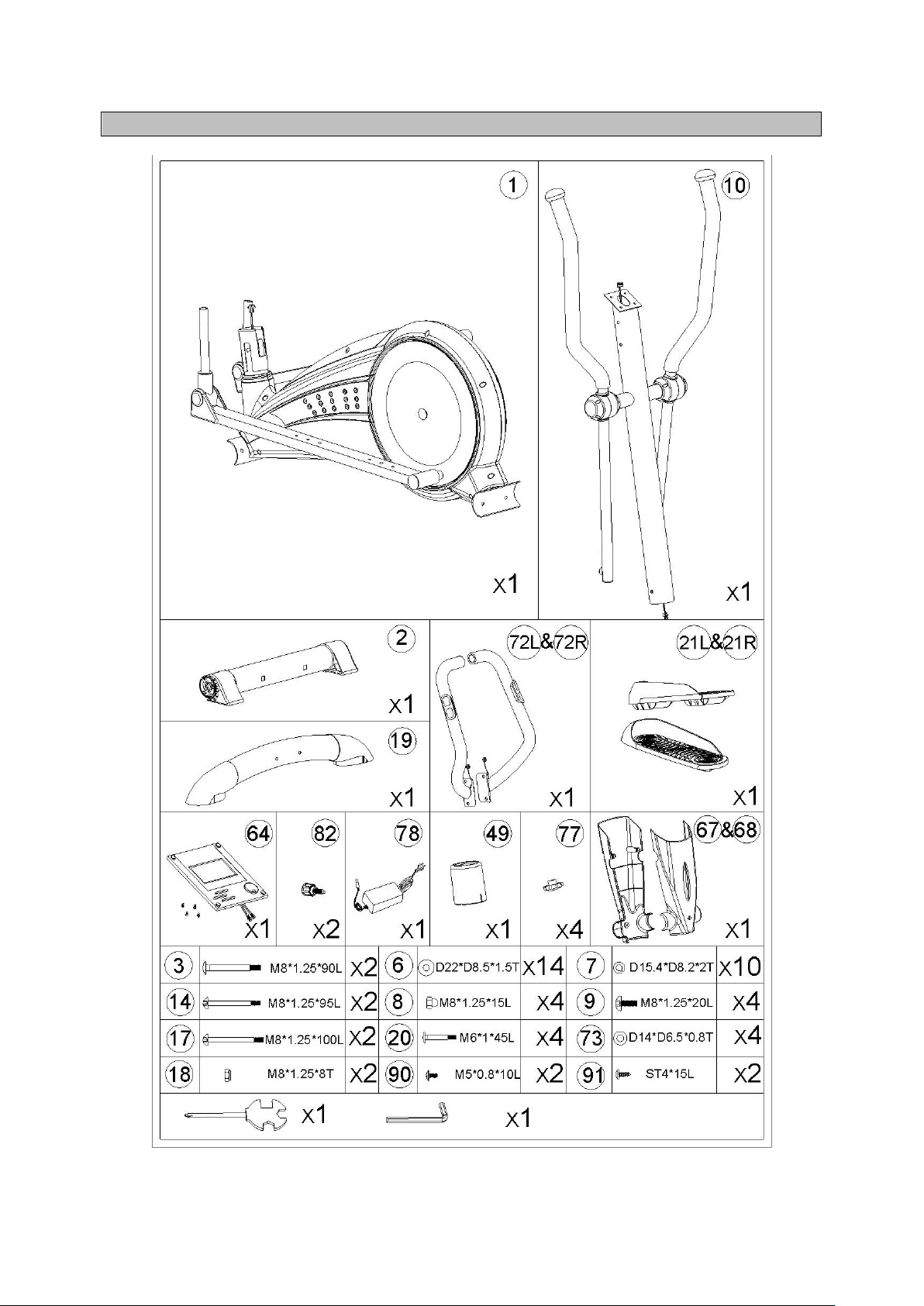

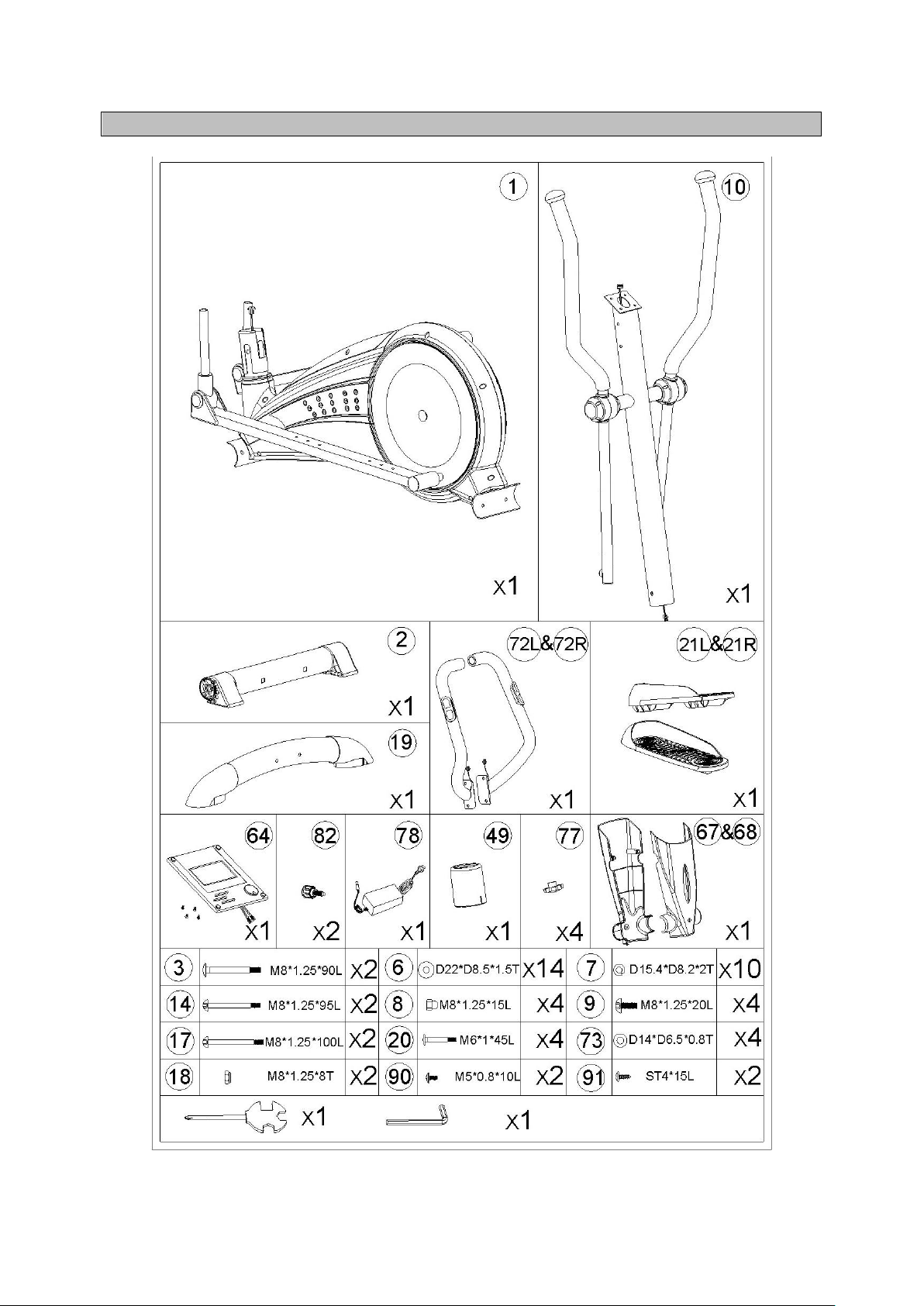

Checklist

6
Partlist
Part No.
Description
Specification
Q‘ty
1
Main frame
1
2
Stabilizer
D76x1.5Tx480L
1
3
Square bolt
M8x1.25x90L
2
4
Adjustable foot cap
D76*172L
2
5L
Left foot cap
D76*120L
1
5R
Right foot cap
D76*120L
1
6
Curve washer
D22xD8.5x1.5T
14
7
Spring washer
D15.4xD8.2x2T
16
8
Domed nut
M8x1.25x15L
4
9
Inner hex bolt
M8x1.25x20L
4
10
Handlebar post
1
11
Pedal
2
12
Handlebar post support tube
2
13
Bearing
#99502ZZ
8
14
Inner hex bolt
M8*1.25*95L
2
15
Tube cover
D25,4*31L
2
16
Idler
D44*21
1
17
Inner hex bolt
M8x1.25x100L
2
18
Anti-loose nut
M8*1.25*8T
2
19
Rear stabilizer
1
20
Square bolt
M6*1*45L
4
21L
Left pedal
420*130*85
1
21R
Right pedal
420*130*85
1
22
Adjustable wheel
D27*M8*25L
2
23
Upper cover
80*55*87
2
24
Anti-loose nut
M10*1.25*10T
2
25
Control plate
1
26
C shape ring
S-40(1.95T)
2
27
Electric cable
1000L
1
28
Sensor cable
1100L
1
29
Upper computer cable
1000L
1
30
Lower computer cable
400L
1
31
Pedal tube cover
D46x44
2
32
Tube cover
D45*15
2
33
Axle
2
34
Screw
ST4x1.41x20L
7
35
Belt
650 PJ6
1
36L
Left chain cover
1
36R
Right chain cover
1
37
Magnet system
D265-86
1
38
Upper cover
80*50*87
2
39
Side cover
D32*11
2
40
Hex bolt
M8x1.25x20
4
41
Screw
ST4.2*20L
8
42
Disc
D456*29
2
43
Bearing
#2203-2RS
2
44
Hex bolt
M6*1.0*15L
4
45
Anti-loose nut
M8*1.25*8T
2
46
Rubber flat washer
D50*D10*1.0T
2
47
Wave washer
D21xD16.2x0.3T
1
48
Spring washer
D10.5*D6.1*1.3T
4

7
Part No.
Description
Specification
Q’ty
49
Upper protective cover
1
50
C clip
S-15 (1T) D 15
2
51
Flat Washer
D13*D6.5*1.0T
4
52L
Left handlebar support tube
1
52R
Right handlebar support tube
1
53
Foam
D30x5Tx680L
2
54
Foam
D23x5Tx530L
2
55
Tube cover
D1 1/4"*45L
2
56
Spring
D3*D17*77L
1
57
C-Clip
S-40 (1.95T)
2
58
Bolt
M6*1.0*16L
16
59
Hex bolt
M6x1.0x12
2
60
Flat washer
D21*D8.5*1.5T
4
61
Axle
D20*116L
1
62
Magnet
M02
1
63
Screw
ST3.5*1.27*15L
8
64
Computer
SE-5900-71
1
65
Handle pulse
Upright
2
65-1
Handle pulse cable
730L
2
66
Flat washer
D25xD8.5x2T
5
67
Computer bracket
340*150*50
1
68
Computer bracket (front)
380*150*50
1
69
Front pedal tube
D15.85x63.2L
2
70
Idler wheel plate
1
71
Roller
D15.84*346
1
72L
Left handlebar post
1
72R
Right handlebar post
1
73
Flat washer
D14xD6.5x0.8T
4
74
Left protective cover
115x95x43
2
75
Right protective cover
115x95x43
2
76
Bolt
M5*0.8*10L
4
77
Knob
D40*M6*12
4
78
Transformer
DC24V
1
79
Screw
ST3.5*15L
3
80
Screw
ST4*15
2
81
Inner tube
D71.5*100L
1
82
Knob
D38xM16x1.5xD8x23
2
83
Hex bolt
M8x1.25x25L
1
84
C shape ring
S-16 (1T)
2
85
Handle pulse cable
500L
2
86
Inner tube
D31.8xD28.5x82L
2
87
Fix ring
D38*D26.5*7
2
88
Bearing
#2203-2RS
2
89
Bolt (zinc)
M8*1.25*8T
90
Screw
M5x0.8x10L
2
91
Screw
ST4x1.41x15L
10
92
Wave washer
D27*D21*0.3T
2
93
Protective cover
100x54x27
2
94
Protective cover
100x54x24
2
95
Plastic Cover
D3*30L
2
96
Hexa Screw Nut
M6*1*6T
2

8
Assembly

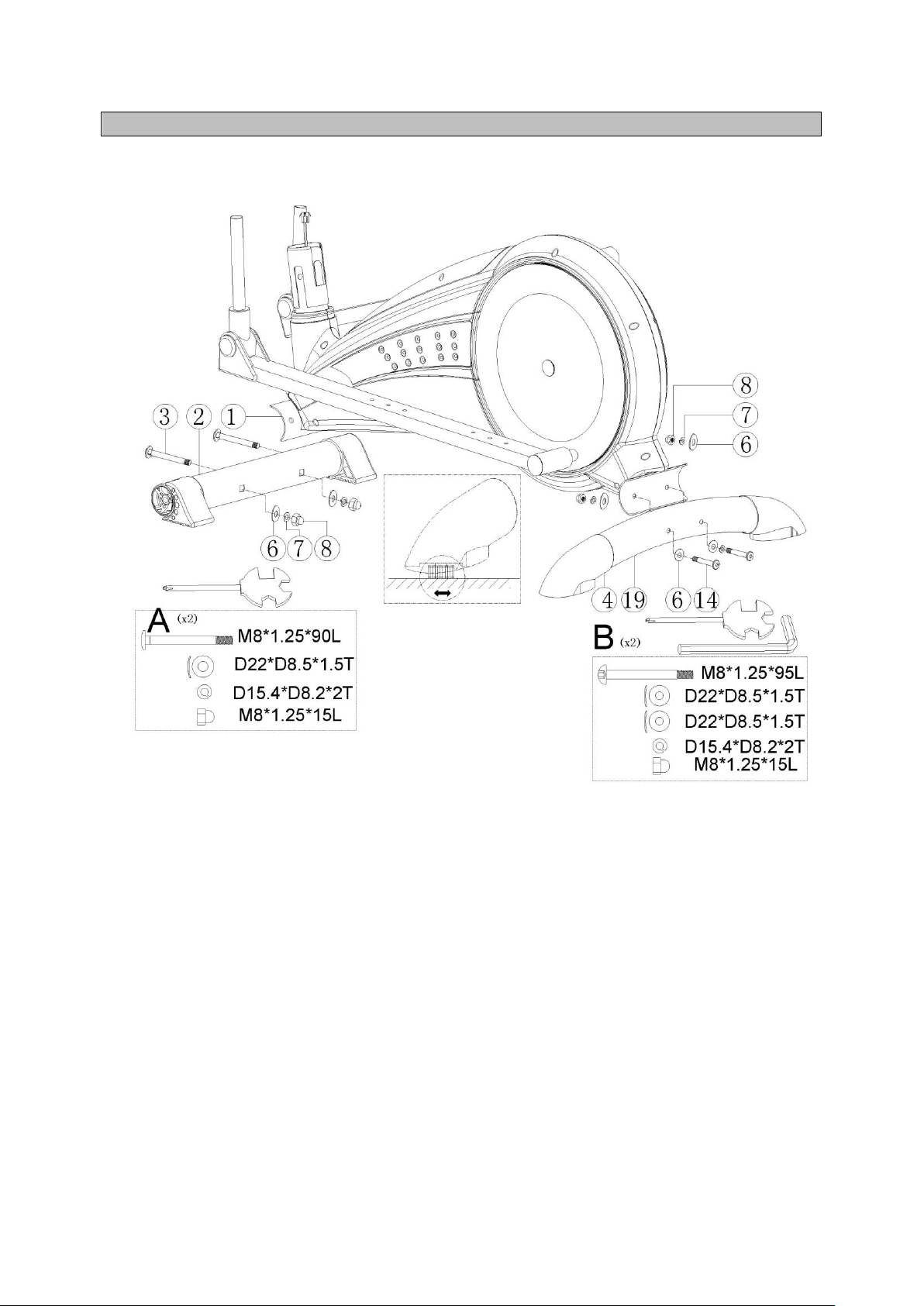

Step 1
1. Assemble the front stabilizer (2) onto the main frame (1) using two bolts (3), two curved washers (6),
two spring washers (7) & two domed nuts (8).
2. Assemble the rear stabilizer (19) onto the main frame (1) and tighten with two bolts (14), two curved
washers (6).

9
Step 2
1. Fix the pedal (21R&21L) onto the pedal support (11) by means of bolt (20), flat washer (73) and knob
(77).

10
Step 3
1. Firstly through the upper protective cover (49) onto the handlebar post (10) and connect the upper
computer cable (29) & lower computer cable (30).
2. Then fix the handlebar post (10) onto the main frame (1) using bolt (9), curved washer (6) and spring
washer (7).
3. At the same time you need to insert the left & right swinging handlebar into the swing support tube
(12) by means of bolt (9), curved washer (6) and spring washer (7).

11

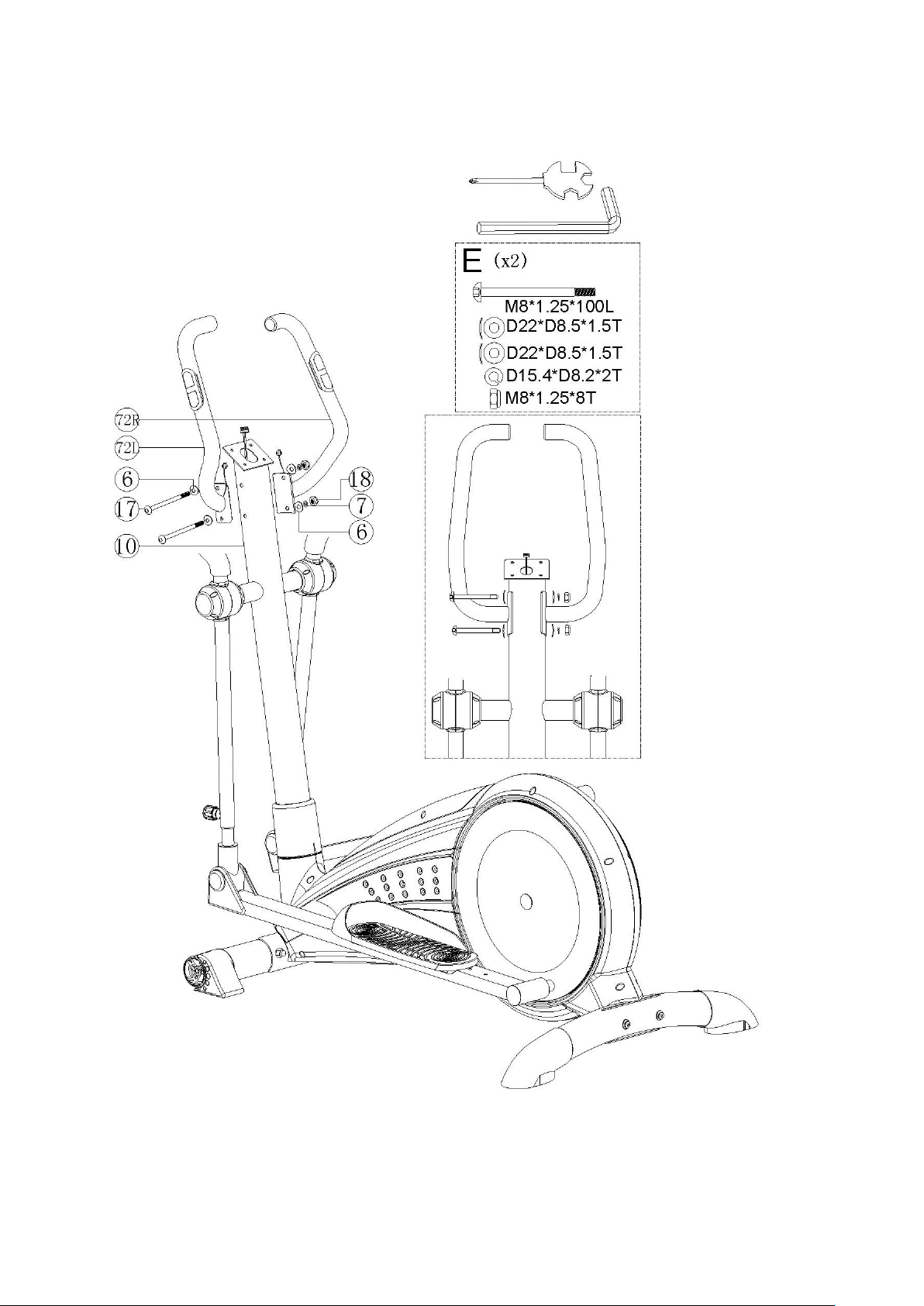

Step 4
1. Attach the fixed handlebar (72L&72R) with the handlebar post (10) with bolt (17), curved washer (6),
spring washer (7) and domed nut (18).

12

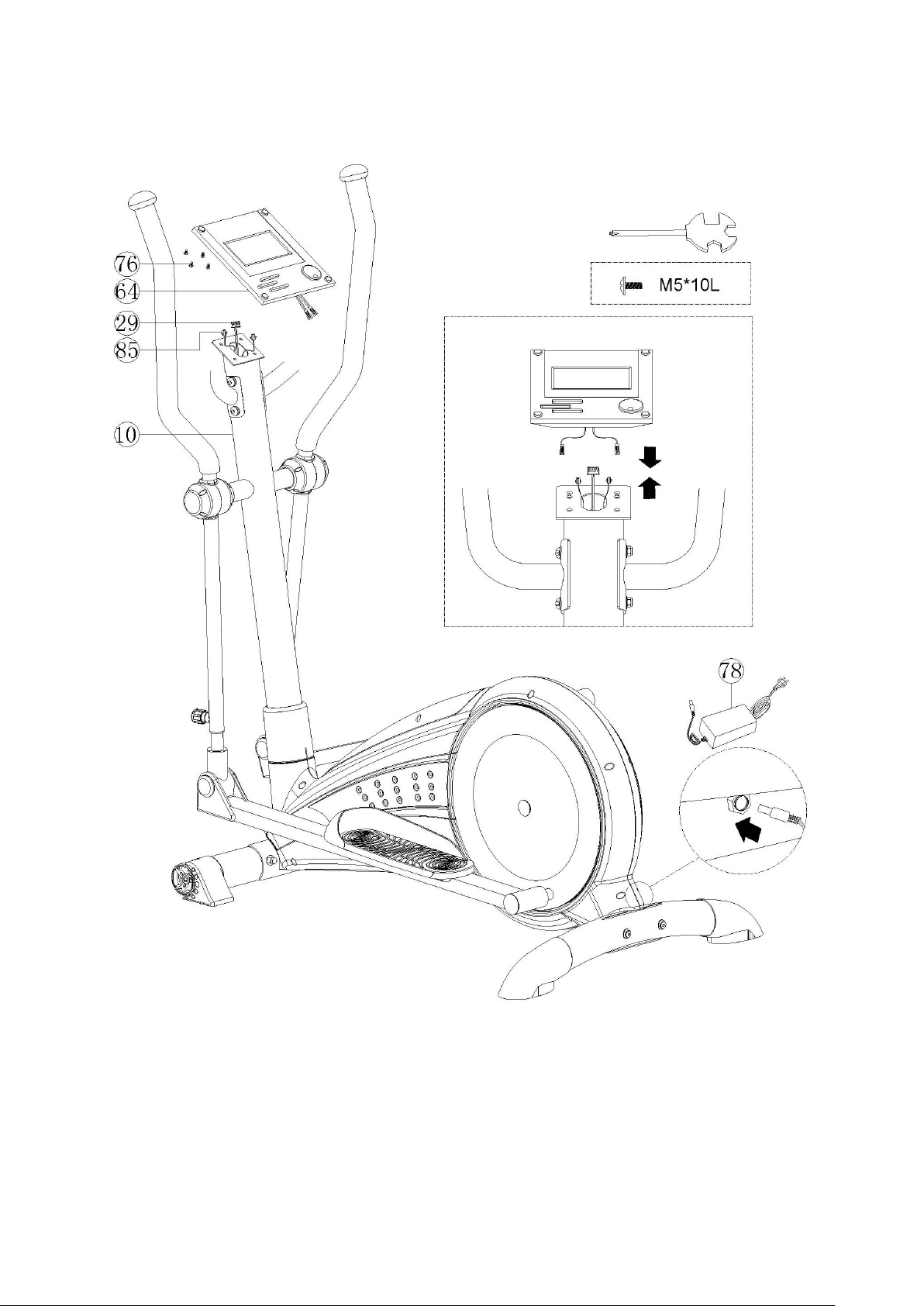

Step 5
1. Join the upper computer cable (29) with the computer (64) using screw (76)
2. Insert the head of adaptor (78) into the machine.

13
Step 6
1) Fix the front & rear computer base (67&68) under the computer by using screw (91) and bolt (90).

14
Computerinstruction
1) Power on, LCD will display segment for 2 seconds with long beep sound, and display wheel diameter then
enter calendar setting mode
2) In the main menu, user may turn UP and DOWN to select training mode MANUAL / PROGRAM / USER
PROFILE/ H.R.C. / WATT, and press ENTER for confirmation.
3) Manual is glittering in the standby mode, you may press UP and DOWN to select training mode MANUAL /
PROGRAM / USER PROGRAM / H.R.C. / WATT and press ENTER for confirmation. The monitor will enter
MANUAL mode for training without selection.
4) Training in PROGRAM mode :
4-1 In the PROGRAM mode, you may press UP/DOWN button to select program P01, P02, P03…~P12, the
selected program will be show on screen for 2 seconds then display program profile accordingly.
4-2 Level 1 (preset value) is glittering after training program selected, you may press UP/DOWN button to
select level from 1 to 16 and ENTER button for confirmation. Level can be adjusted during training.
5) Training in MANUAL mode
5-1 In the MANUAL mode, you may turn UP/DOWN button to select level from 1 to 16, the preset level is
1.
5-2 After level selected, you may preset function values for TIME, DISTANCE, CALORIES, and PULSE by
turning UP/DOWN button and press ENTER confirmation.
5-3 Press START button to start training.
6) Training in USER PROGRAM：
After USER PROGRAM selected, you may set prefer program profile by pressing UP, DOWN and ENTER
button for each flashing column. There are 20 segments for setting, if you want to quit during setting, you
may hold on ENTER button for 2 seconds to quit, the previous setting profile will be saved for unfinished
segment.
7) Training in H.R.C. mode：
AGE 25 is flashing after enter H.R.C. mode, you may set your age by turning UP/DOWN/ENTER button. The
monitor will calculate preset heart rate value automatically according to your age setting. Screen will
display heart rate percentage 55%, 75%, 90% and TARGET. You may select heart rate percentage by
UP/DOWN/ENTER button for training.
8) Training in WATT mode :
The preset watt value 120 is flashing on screen in WATT setting mode, select UP/DOWN/ENTER to set
target value from 10 to 350. Pressing START button to start training.

15
BUTTON FUNCTIONS:
ENTER:
To set function value for TIME, DIST, CAL, PULSE in sleep mode.
RESET:
Return to main function mode in STOP mode and clean all preset function values at zero.
START/STOP:
To start or stop training
RECOVERY:
To test hear rate recovery status.
UP:
To select training mode and adjust function value up.
DOWN:
To select training mode and adjust function value down.
BODY FAT:
For body fat measurement.
FUNCTIONS :
TIME :
Count up - No preset target, Time will count up from 00:00 to maximum 99:59 with each
increment is 1 second.
Count down - If training with preset Time, Time will count down from preset to 00:00.Each
preset Increment or decrement is 1 minute between 1:00 to 99:00.
SPEED :
Display current training speed from 0.0 to maximum 99.9 km or ml.
RPM :
Display current training rotation per minute.
DISTANCE :
Count up - No preset target, Distance will count up from 0.00 to maximum 99.90 with each
Increment 0.1 KM
Count down - If training with preset target, Distance will count down from preset to 0.00. Each
preset increment or decrement is 0.1 KM (or ML) between 0.00 to 99.90.
CALORIES :
Count up - No preset target, Calories will count up from 0 to maximum 990 with each 1 cal
increment.
Count down - If training with preset target, Calories will count down from preset time to 0.
Each preset increment or decrement is 10 cal from 0 to 990 cal.
PULSE :
The monitor can detect chest pulse and the handpulse when you wear on the chest belt or
hold on handgrip sensors, and the chest pulse is the priority.
WATT :
Display current training watt figures.
RECOVERY :
After exercising for a period of time, keep holding on handgrips and press “RECOVERY”
button. All function display will stop except “TIME” starts counting down from 00:60 to 00:00.
Screen will display your heart rate recovery status with the F1,F2….to F6. F1 is the best, F6. F6
is the worst. User may keep exercising to improve the heart rate recovery status. (Press the
RECOVERY button again to return the main display.)

16
Sehr geehrte Kundin, sehr geehrter Kunde,
wir gratulieren Ihnen zum Kauf eines ENERGETICS Crosstrainers. Dieses Produkt ist für den Heimbereich
konzipiert, um den Wünschen und Anforderungen dieses Bedarfs gerecht zu werden. Bitte lesen Sie vor dem
Aufbau und dem ersten Gebrauch zunächst sorgfältig diese Anleitung. Bitte bewahren Sie die Anleitung als
Referenz und für den richtigen Umgang mit Ihrem Fitness-Gerät auf. Bei weiteren Fragen dazu stehen wir Ihnen
selbstverständlich gerne zur Verfügung. Wir wünschen Ihnen viel Spaß und Erfolg bei Ihrem Training.
Ihr - Team
Garantie
ENERGETICS Qualitätsprodukte werden konstruiert und getestet um für ein engagiertes Fitness-Training
eingesetzt zu werden. Dieses Gerät entspricht der europäischen Norm EN 957.
ENERGETICS gewährt auf Material- und Verarbeitungsfehler eine Garantie von 3 Jahren. Von der Garantie
ausgeschlossen sind sowohl Schäden, die durch unsachgemässe Anwendung des Produktes entstehen als auch
auf Verschleissteile. Auf elektronische Komponenten wird eine Garantie von einem Jahr offeriert. Die
Garantiezeit beginnt mit dem Verkaufsdatum (bitte Kaufbeleg sorgfältig aufbewahren).
Sicherheitshinweise
Bei gesundheitlichen Einschränkungen oder für individuelle und persönliche Trainingsparameter
konsultieren Sie bitte zunächst Ihren Arzt. Er kann Ihnen sagen, welche Art des Trainings und welche
Belastung für Sie geeignet sind.
Achtung: Falsches oder exzessives Training kann Ihre Gesundheit gefährden.
Beginnen Sie erst mit dem Training, nachdem Sie sichergestellt haben, dass der Crosstrainer korrekt
aufgebaut und eingestellt ist.
Starten Sie immer mit einer Aufwärm-Phase.
Verwenden Sie nur die der Lieferung beigelegten ENERGETICS Originalteile (siehe Check-Liste)
Gehen Sie beim Aufbau des Geräts exakt nach der Montageanweisung vor.
Verwenden Sie nur geeignetes Werkzeug für die Montage und lassen Sie sich ggf. von einer zweiten
Person helfen.
Stellen Sie das Gerät auf einem ebenen, rutschfesten Untergrund auf.
Stellen Sie bei allen verstellbaren Teilen sicher, daß die Maximalpositionen, in die sie verstellt werden
können, richtig eingestellt sind.
Schrauben Sie vor dem Training alle verstellbaren Teile fest, um eine Lockerung während des Trainings
zu vermeiden.
Das Gerät ist für das Training erwachsener Personen konzipiert. Stellen Sie sicher, dass eine Nutzung
des Geräts von Kindern nur unter Aufsicht von Erwachsenen erfolgt.
Weisen Sie anwesende Personen auf Gefährdung, z.B. durch bewegliche Teile, hin.
Der Widerstand kann auf Ihre persönlichen Bedürfnisse eingestellt werden.
Verwenden Sie den Crosstrainer nicht ohne Schuhe oder losem Schuhwerk.
Stellen Sie sicher, dass ausreichend Platz vorhanden ist, um den Crosstrainer zu benutzen.
Beachten Sie die nicht fixierten oder beweglichen Teile während der Montage/Demontage des
Crosstrainers.
Um den Fußboden oder den Teppich vor eventuellen Schäden zu schützen, legen Sie eine Matte unter
das Trainingsgerät.
Wenn der Crosstrainer nicht in Benutzung ist, schalten Sie das Gerät ab.
Stellen Sie sicher, dass im näheren Bereich des Crosstrainers keine Gegenstände sind.
Dieses Gerät ist ausschließlich für den Heimanwendungsbereich konzipiert und einem maximalen
Körpergewicht von 120 Kilogramm getestet.
Es wird keine Haftung für Personenschäden und andere Schäden übernommen, die durch die
Benutzung des Crosstrainers entstehen.
D

17
Explosionszeichnung

18
Prüfliste

19
Teileliste
Teile Nr.
Beschreibung
Maßangabe
Menge
1
Hauptrahmen
1
2
Querstütze vorne
D76x1.5Tx480L
1
3
Schraube
M8x1.25x90L
2
4
Fußkappe höhenverstellbar
D76*172L
2
5L
Transportrolle (links)
D76*120L
1
5R
Transportrolle (rechts)
D76*120L
1
6
Unterlegscheibe
D22xD8.5x1.5T
14
7
Sprengring
D15.4xD8.2x2T
16
8
Hutmutter
M8x1.25x15L
4
9
Schraube
M8x1.25x20L
4
10
Lenkerstütze
1
11
Fußstütze links u. rechts
2
12
Untere Aufnahme für Griffstange
2
13
Lager
#99502ZZ
8
14
Schraube
M8*1.25*95L
2
15
Plastikkappe für Haltegriff
D25.4*31L
2
16
Spannrolle
D44*21
1
17
Schraube
M8x1.25x100L
2
18
Sicherungsmutter
M8*1.25*8T
2
19
Querstütze hinten
1
20
Schraube
M6*1*45L
4
21L
Linkes Pedal
420*130*85
1
21R
Rechtes Pedal
420*130*85
1
22
Höhenverstellschraube
D27*M8*25L
2
23
Abdeckung Griffstange
80*55*87
2
24
Sicherungsmutter
M10*1.25*10T
2
25
Platine
1
26
Sägering
S-40(1.95T)
2
27
Kabel
1000L
1
28
Sensorkabel
1100L
1
29
Unteres Computerkabel
1000L
1
30
Oberes Computerkabel
400L
1
31
Distanzbuchse
D46x44
2
32
Abdeckkappe Fußstütze hinten
D45*15
2
33
Kreuzgestänge
2
34
Schraube
ST4x1.41x20L
7
35
Poly-V Riemen
650 PJ6
1
36L
Linkes Gehäuse
1
36R
Rechtes Gehäuse
1
37
Schwungscheibe
D265-86
1
38
Äußere Abdeckkappen für Griffstangen
80*50*87
2
39
Abdeckkappe Disc
D32*11
2
40
Schraube
M8x1.25x20
4
41
Schraube
ST4.2*20L
8
42
Disc
D456*29
2
43
Lager
#2203-2RS
2
44
Schraube
M6*1.0*15L
4
45
Sicherungsmutter
M8*1.25*8T
2
46
Gummi Beilagscheibe
D50*D10*1.0T
2
47
Wellenscheibe
D21xD16.2x0.3T
1
48
Sprengring
D10.5*D6.1*1.3T
4

20
Teile Nr.
Beschreibung
Maßangabe
Menge
49
Abdeckkappe Lenkerstütze unten
1
50
Sägering
S-15(1T) D15
2
51
Beilegscheibe
D13*D6.5*1.0T
4
52L
Linke Griffstange
1
52R
Rechte Griffstange
1
53
Schaumstoffüberzug
D30x5Tx680L
2
54
Schaumstoffüberzug
D23x5Tx530L
2
55
Endkappe für Griffstangen
D1 1/4"*45L
2
56
Feder
D3*D17*77L
1
57
Sägering
S-40 (1.95T)
2
58
Schraube
M6*1.0*16L
16
59
Schraube
M6x1.0x12
2
60
Beilagscheibe
D21*D8.5*1.5T
4
61
Achse
D20*116L
1
62
Magnet
M02
1
63
Schraube
ST3.5*1.27*15L
8
64
Computer
SE-5900-71
1
65
Handpulssensoren
2
65-1
Kabel für Handpulssensoren
730L
2
66
Beilagscheibe
D25xD8.5x2T
5
67
Computer Verkleidung (hinten)
340*150*50
1
68
Computer Verkleidung (vorne)
380*150*50
1
69
Distanzhülse
D15.85x63.2L
2
70
Spannplatte
1
71
Achse für Griffstange
D15.84*346
1
72L
Haltegriff links
1
72R
Haltegriff rechts
1
73
Beilagscheibe
D14xD6.5x0.8T
4
74
Kappe für Fußstütze links
115x95x43
2
75
Kappe für Fußstütze rechts
115x95x43
2
76
Schraube
M5*0.8*10L
4
77
Befestigungschraube für Trittpedal
D40*M6*12
4
78
Netzadapter
24V / 2A
1
79
Schraube
ST3.5*15L
3
80
Schraube
ST4*15
2
81
Einsatz für Lenkerstütze
D71.5*100L
1
82
Schraube für Höhenverstellung Griffstangen
D38xM16x1.5xD8x23
2
83
Schraube
M8x1.25x25L
1
84
Sägering
S-16(1T)
2
85
Kabel für Handpulsmessung
500L
2
86
Innere Buchse für Griffstange unten
D31.8xD28.5x82L
2
87
Schutzkappe
D38*D26.5*7
2
88
Lager
#2203-2RS
2
89
Schraube
M8*1.25*8T
90
Schraube
M5x0.8x10L
2
91
Schraube
ST4x1.41x15L
10
92
Beilagscheibe
D27*D21*0.3T
2
93
Abdeckung Griffstange unten
100x54x27
2
94
Abdeckung Griffstange unten
100x54x24
2
95
Abdeckung
D3*30L
2
96
6-kant Schraube
M6*1*6T
2
