Enerwatt EWC12-248 User manual

702-000250-01 -1-
Automatic Battery Charger
Switching Mode with Micro-controlled
Input: 120Vac / Output: 12Volt DC
IMPORTANT SAFETY INSTRUCTIONS:
SAVE THESE INSTRUCTIONS
THIS MANUAL CONTAINS IMPORTANT SAFETY AND
OPERATION INSTRUCTIONS FOR 12 V BATTERY CHARGER
Model: EWC12-248/EWC12-21021
KEEP IT WITH OR NEAR CHARGER AT ALL TIMES.
FEATURES
Congratulations on purchasing the Enerwatt Automatic / Switching Mode Battery Charger.
Enerwatt Battery Chargers comprise of the latest technology and they incorporate the following features:
•High frequency Switching Mode
•Full time pulse charge output
•Microprocessor controlled
•Multi charging rate - Selectable
•Suits Odyssey 310-925, Pure lead, AGM, WET, GEL battery - Selectable
•Battery conditioner function - Selectable
•Manual Battery Equalisation mode - Selectable
•Heavy-duty cables
•Corrosion-resistant output connectors and clamps
- - - - - - - - - - - - - - - WARNING - - - - - - - - - - - - - - - -
•This charger is designed for indoor use only and should never be exposed to rain.
•Make sure you are using proper AC line power voltage.
•Do not attempt to use the charger if it has been dropped or damaged.
•Never attempt to charge a damaged battery, frozen battery or non-rechargeable battery.
•Do not use the charger in a closed area or poorly-ventilated area.
•Never smoke, use an open flame, or create sparks near a battery or charger during charging operation as
this may cause an explosion / explosive gas.
•Do not operate the charger if the cord or plug is damaged.
•Do not disassemble the charger. Take it to a qualified person if a repair is required.
•Keep the charger away from infants, children and pets.
•Switch off the mains power supply before connecting or disconnecting the unit to a Battery.
CAUTIONS
•Refer to the battery Manufacture’s specific recommended values to determine your Battery Type and for
setting the charging rate.
•Check the Battery Manufacture’s specific precautions - such as removing or not removing cell caps while
charging.
•Please ensure the correct Battery Type is selected. Do not charge using an incorrect Battery Type Setting.
(For example, do not charge an Odyssey 310-925 battery selection setting as this may damage your
battery)
•Someone should be within range of your voice or close enough to come to your aid if working near a
lead-acid battery.
•Wear protective goggles and turn your face away when connecting or disconnecting a battery.
•If battery acid contacts your skin or clothing, wash immediately with soap and water.If acid enters your eye,
immediately flush the eye with running cold water for at least 10 minutes and seek medical attention
immediately.
•To reduce risk of damaging the Battery, avoid dropping any metal tools onto the battery.
•Never rest the Battery being charged on top of your Battery Charger.
•The Battery Charger should be kept as far away from the Battery as the output cables permit.

702-000250-01 -2-

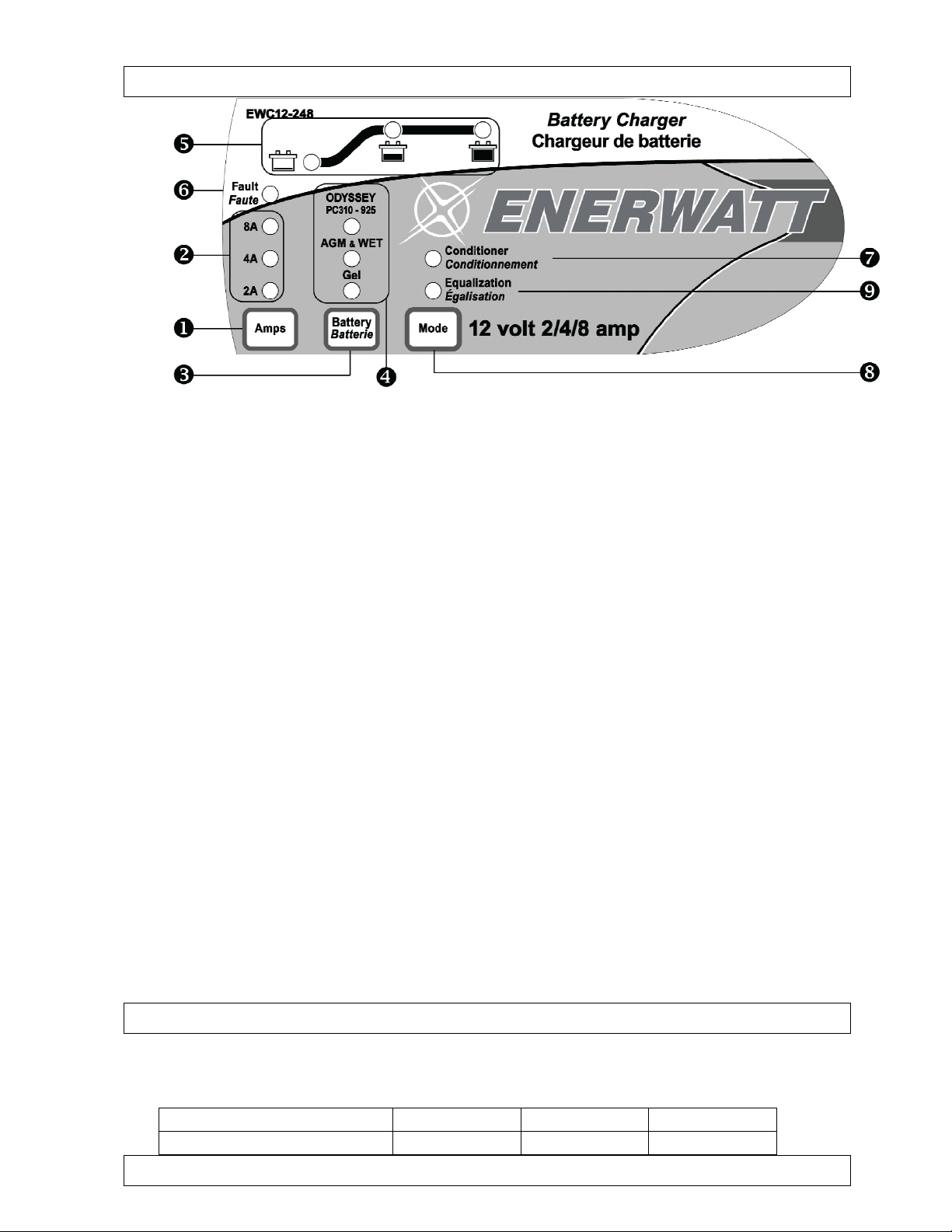

CONTROL AND INDICATORS
1. Charging Rate Selection Button
Press to Select the Current Charge Rate.
2. Charging Current LED Display
LED indicates the selected charging current (2A or 4Aor 8A) (Model: EWC12-248)
LED indicates the selected charging current (2A or 10A or 21A) (Model: EWC12-21021)
3. Battery Type Selection Button
Press to select the Battery Type. (Odyssey 310-925/Pure lead, AGM/WET or GEL Batteries)
4. Battery Type LED Display
LED indicates the selected Battery Type.
5. Charging Status Display LED
Bulk LED – Blue: Indicates the charger is at a maximum charging rate.
Absorption LED – Green: Indicates that the Battery is approaching full charge.
Absorption LED – Blinking Green: Indicates equalisation stage for Odyssey 310-925/Pure lead,
AGM/WET Battery.
Full LED – Green: Indicates the Battery is fully charged.
6. Charging Fault LED Display
See trouble shooting for further details.
7. Conditioner Stage LED Display
Yellow Blinking LED Indicates the Rejuvenation Charge.
8. Equalisation / Rejuvenation Selection Button
Press this Button once to Select the Equalisation for extending the equalization time.
Press and hold this Button for 3 seconds to start the Rejuvenation Stage.
9. Equalisation Stage LED Display
Red LED on indicates the Equalisation Charge Stage
RECOMMENDED BATTERY CAPACITY
The following minimumAH capacities are to be used as a general guide only.
Some Batteries maybe able to handle a higher Charge Current;
Check with the Battery Manufacturerwhen charging Batteries with small capacity.
Charge Current
2A
4A
8A
10A
16A
21A
Battery
Capacity
6-40AH 12-80AH 18-120AH 30-200AH 45-300AH 60-400AH

702-000250-01 -3-
OPERATING INSTRUCTIONS
The Enerwatt Battery Charger is easy to operate and very simple to use.
Please refer to the operating instructions below.
1. Pre-Charge Check
(a) Check the Battery Electrolyte level (Non-sealed Batteries). - If necessary, remove the vent caps and
add distilled water so the levels are halfway between the upper and lower fill lines.
(b) Location – Ensure the Battery is in a well ventilated area. Keep the Charger as far away from Battery
as the cables permit. Never place the charger directly above the battery being charged as gasses from
the Battery will corrode and damage the charger. Also, keep the charger away from high corrosion /
wet and moist areas.

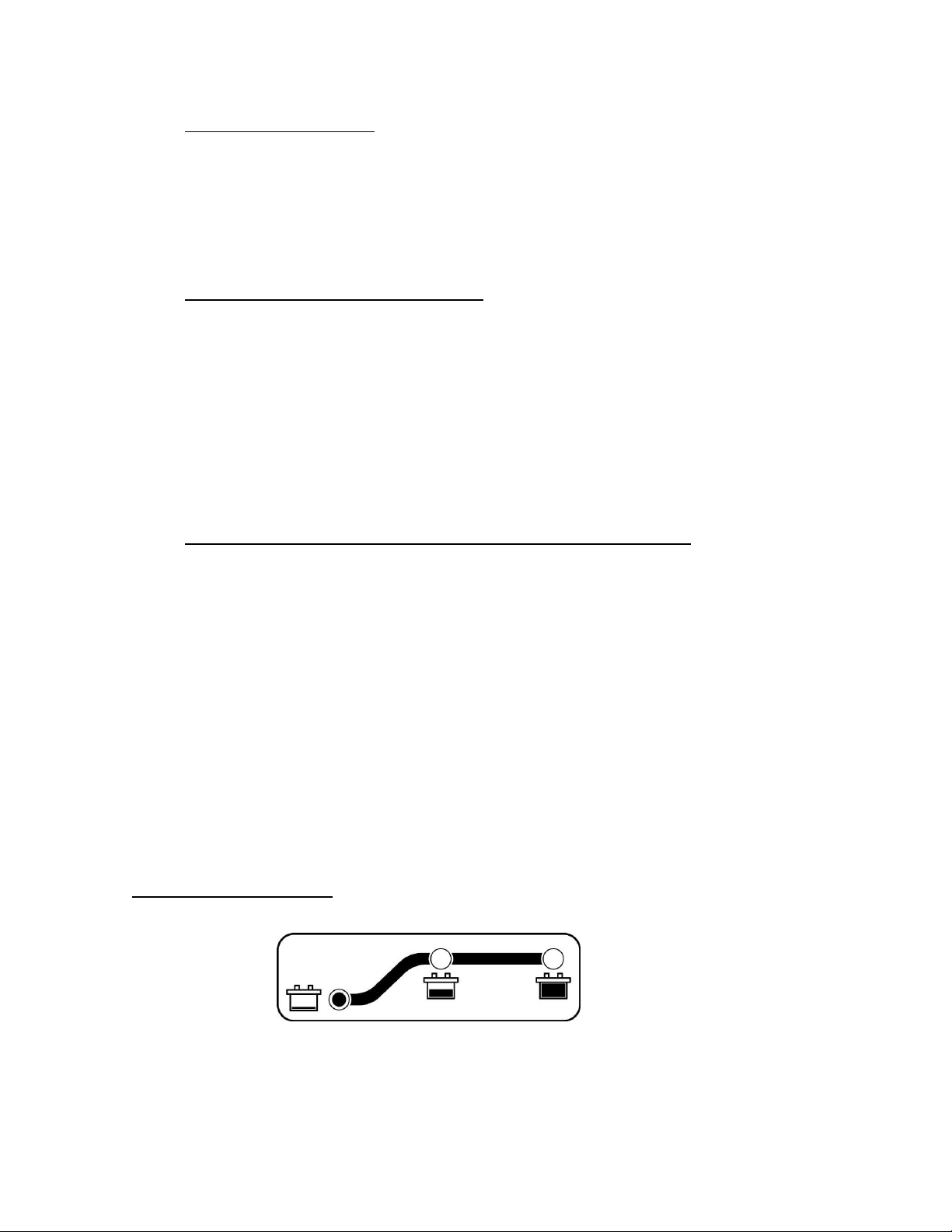

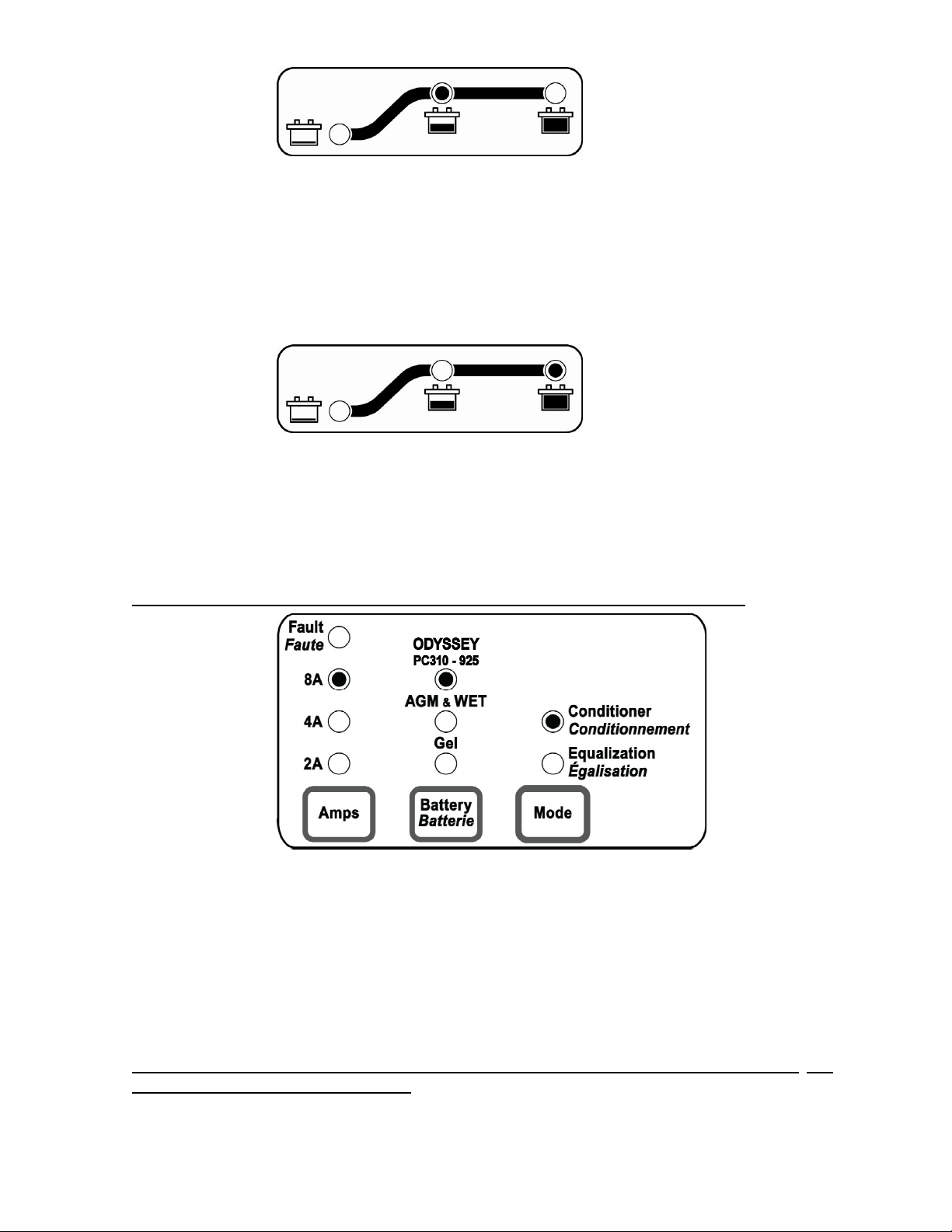

2. Connecting the Battery charger to you Battery
(a) If the Battery is out of the vehicle
1. Connect the Red lead from the charger to the positive (+) battery terminal.
2. Connect the Black lead from the charger to the negative (-) battery terminal.
(b) If the Battery is still in the vehicle
1. Determine if the vehicle is positively (+) or negatively (-) earthed.
(i) If Negatively Earthed (Most Common) – FIRSTLY Connect the Red (+) battery charger lead
to the positive (+) Battery post and then connect the Black (-) battery charger lead to the
vehicle’s chassis and away from the fuel line.
(ii) If Positively Earthed – FIRSTLY Connect the Black (-) battery charger lead to the negative (-)
battery post and then connect the Red (+) battery charger lead to the vehicle’s chassis and
away from the fuel line.
3. Connect the battery charger to the Mains power (120Vac)
(a) The Charger will automatically start when AC power is connected.
(Note: If the Fault Indicator LED illuminates Red, please check your connections as it’s likely that the
Positive and Negative Leads are reversed. Refer to Trouble Shooting Page for further information)
(b) Select the desired charge rate: 2A and 4Afor small batteries; 8A and 10Afor medium or deep cycle
batteries; 16A and 21Afor large or heavy duty deep cycle batteries
(c) Select the Correct Battery Type
Odyssey 310-925: Is the new generation battery; Odyssey 310-925 models only.
AGM/WET: These are the most common and are also known as WET (Flooded) orAGM
(Absorbed Glass Mat) Sealed-valve regulated Lead Acid (VRLA) Batteries. (Automotive or Deep Cycle)
GEL: Sealed type (VRLA), with a jellified electrolyte (Automotive, Aviation, Solar or Deep Cycle)
Note: The charger will automatically memorise your charging rate setting and battery type setting. The next
time you use the charger it will automatically start with the last settings.
We strongly recommend that you refer to the battery manufacture’s specifications when selecting the charge
rate and battery type.
The Charging process
The Charging LED’s will indicate the Charging Stages.
The charging stages are as follows:
●Soft start: Charges the battery using a quarter of maximum current until the battery
voltage is over 10.5V. (Indicated by the Blue Bulk LED Flashing)
(Soft Start occurs if the initial voltage is less than 10.5V due to deep discharge)
●Bulk Charge: Charges using a constant maximum current until the battery rises to the
absorption level. (Indicated by the Blue Bulk LED ON)

702-000250-01 -4-
●Absorption: This stage charges the battery using a constant voltage providing that the Battery
Voltage is over 85%. The Charging Voltage for this stage is determined by the
Battery type selection: GEL-14.1V; AGM/WET-14.4V; Odyssey 310-925 14.7V.
(Indicated by the Absorption Green LED ON)
●Equalising: This stage begins automatically if the Calcium/ AGM&WETBattery type has been
selected. This cycle pushes the charge voltage up to an equalising level of 16.2V
for Odyssey 310-925 battery, 15.5V forAGM/WET battery.
For further details and Manual equalisation options, please refer to page #5.
(Indicated by the Absorption Green LED Flashing)
●Analysis: Diagnoses the battery condition for ten minutes. If the Full LED is flashing, this
indicates that the battery is still less than 12.5V after the absorption mode and that
there is a fault with the battery
(Indicated by the Green FULL LED Flashing)
●Full / Float: Battery is fully charged and is ready for use. It will be maintained at a safe
constant voltage.
Battery type selection: GEL-13.4V; AGM/WET-13.5V; Odyssey 310-925 -13.6V.
(Indicated by the Green Full LED ON)
Conditioner Process (EXTEND YOUR BATTERY LIFE)
Enerwatt Battery Charger provides a battery conditioner function.
What does this feature do?? - Conditioner has been proven to break down the resistance within the battery
cells which helps extend your battery life.
We recommend that you periodically use this conditioner feature to ensure you get the maximum life out of
your battery.
To activate this conditioner feature, simply press and hold the ‘Equalisation’ Button for 3 Seconds until the
conditioner LED begins flashing (Yellow).
Once the charger has entered the conditioner charging stage, the process will automatically time out after 24
hours or you can manually stop this process at any time by pressing and holding down the ‘Equalisation’
Button for 3 seconds.
Equalisation Process (For Odyssey 310-925 /Pure lead / AGM&WET Batteries Only)

702-000250-01 -5-
Enerwatt Battery Chargers also provide a battery equalisation function.
What does this feature do?? – Equalisation helps to maintain and balance your battery cells by reversing the
high concentration of electrolytes from the bottom of your battery.
This allows all the cells to charge evenly and makes you get the most out of your battery.
You can you this feature weekly to ensure your battery is always well maintained.
Note: The Equalisation process will not work for GEL Batteries.
To manually activate this equalisation feature, simply press and release the ‘Equalisation’ Button and the
Equalisation LED will turn ON (RED).
Depending on the charge rate selected, this process will time out after 4 to12 hours.
Equalising voltage is set to 15.5V forAGM / WETConventional batteries and 16.2V for Odyssey 310-925
batteries.
To manually exit the ‘Equalisation’ mode, simply Press and Release the ‘Equalisation’ Button again and the
Equalisation LED will turn OFF.
For manual equalisation, always refer to your battery manufacture’s recommendations / specifications.
4. Disconnecting the Battery charger from Battery.
(a) If the Battery is out of the vehicle.
1. Switch OFF and Remove the AC Power Socket from the outlet.
2. Remove the Black lead and then the Red lead.
3. Check electrolyte levels if possible. (As they may need topping up with distilled water after
charging)
(b) If the Battery is in the vehicle.
1. Switch OFF and Remove the AC Power Socket from the outlet.
2. Remove the lead from the vehicle chassis.
3. Remove the lead from the battery.
4. Check electrolyte levels if possible. (As they may need topping up with distilled water after
charging)
CHARGING STAGES
Note: The Charger automatically switches off after 24 hours if the Bulk charge cycle is not completed.

702-000250-01 -6-
CHARGER SPECIFICATIONS
1. Input: 120Vac; 60Hz;
2. Charging starting conditions: Battery is not less than 3.0V
3. Rated output: 13.5V at 2/4/8Aselectable on EWC12-248
13.5V at 2/10/21A selectable on EWC12-21021
4. Type of Lead-acid Battery: Gel/ AGM&WET/ Odyssey 310-925
5. Charging output voltage (Absorption): 14.1/14.4/14.7V at Gel/Sealed,WET/Calcium
6. Charging output voltage (Automatic Equalisation): 15.5V forAGM&WET battery; 16.2V for Odyssey
310-925 battery
7. Float output voltage: 13.4/13.5/13.6V at Gel/ AGM&WET/ Odyssey 310-925
8. Manual Equalisation voltage: 15.5V for AGM&WET batteries.
8. Operating Environmental: 0~40 degC, 90% RH maximum; non-Condensing
9. Net Weight: 860g approx (EWC12-248); 1.3Kg approx (EWC12-21021)
10. Dimension: L192 x W95 x H55mm (EWC12-2 4 8); L230 x W132 x H76mm (EWC12-21021)
TROUBLE SHOOTING
Problems Indication Possible causes Suggest solution
Charger does
not work Indicator lights are not on - NoAC power - Check AC connections and make sure Power Point is switched ON
Charger has
no DC output
Fault LED is ON.- Output is short circuited
- Output Reverse polarity connection
- Check DC connection between charger
and battery and make sure they are not
short circuiting.
- Check that the alligator clips haven’t
fallen off the battery.
- Check that the alligator clips / ring
terminals are connected to the correct
polarity.
No Charging
Current
Fault LED is Flash - Battery is severely sulphated - Battery has a damaged cell
- Charger overhead protection mode
- Check the Battery condition, age etc.
- If battery cannot be rejuvenated it must
be replaced.
- Move battery & Charger to cooler
environment
Long charging
time, Full light
does not come
on
Fault LED is Flash - Wrong battery type selected - Battery capacity too large
- Battery is defective
- 6 hours soft start timer reached
- 24 hours bulk charge timer reached
- Check the charging rate and battery type
selection matches the battery.
- Battery cannot be charged and must
be replaced.
Abnormal LED
indication ALL LED’s Flash - Poor connection from Charger to Battery - Check for a loose battery terminal connection.
- Check the output wires alligator clips
for loose / damaged connection.
1 YEAR MANUFACTURER WARRANTY
Enerwatt Charger warrants to the Customer that this product is substantially free from defects in materials and
workmanship under normal use for a period of 1 Years from the Date of Purchase.
Please ensure you keep a copy of your receipt on file as this will be required for proof of purchase and to
validate your warranty.
This Warranty is void if:
1. The product has been tampered or repaired by unauthorised personnel.
2. The warranty seal is broken or altered.
3. The warranty period has expired.
OPTIONAL ACCESSORIES
Model: EWC12-248 (2/4/8Amp) – Ring Terminal Connector
Models: EWC12-21021 (2/10/21Amp) – Ring Terminal Connector

702-000250-01 -7-
Chargeur de atterie à contrôle automatique
Entrée : 120 Volts courant alternatif /
Sortie : 12 Volts de courant continu
Guide de l’usager et instructions de sécurité
importantes
Modèle : EWC12-2/4/8 , EWC12-21021
Caractéristiques
Nous vous félicitons d’avoir fait l’acquisition d’un chargeur à contrôle automatique.
Ce chargeur à batterie contient la plus récente technologie et comprend les caractéristiques suivantes :
•Mode commutatif à haute fréquence
•Charge de sortie à pulsation continue
•Contrôlé par micro-processeur
•Multi-fréquences de chargement - au choix
•Complète les batteries de types Acide Plomb : Odyssey 310-925, conventionnelle, scellée, humide, gel –
au choix
•Fonction de conditionnement de la batterie – au choix
•Mode d’égalisation manuelle de la batterie - au choix
•Câbles robustes
•Pinces et connecteurs résistants à la corrosion
- - - - - - - - - - - - - - Avertissements - - - - - - - - - - - - -
•Ce chargeur est conçu pour un usage intérieur seulement et ne devrait jamais être exposé à la pluie.
•Soyez certain d’utiliser un courant alternatif au voltage approprié.
•N’essayez pas d’utiliser ce chargeur s’il a été échappé ou endommagé.
•N’essayez jamais de charger une batterie endommagée, une batterie gelée ou non-rechargeable.
•N’utilisez pas ce chargeur dans un endroit fermé ou peu ventilé.
•Ne fumez jamais, n’utilisez pas une flamme vive, ne créer pas d’étincelles près d’une batterie ou du
chargeur en fonction, puisque cela pourrait causer une explosion ou des gaz explosifs
•N’utilisez pas ce chargeur si le câble ou l’interrupteur est endommagé.
•Ne démontez pas le chargeur. Apportez-le à une personne qualifiée si une réparation est nécessaire.
•Gardez ce chargeur loin de la portée des enfants ou des animaux.
•Éteignez la source de courant principale avant de brancher ou de débrancher l’unité à une batterie.
Précautions
•Référez-vous au guide du manufacturier de votre batterie afin de déterminer votre type de batterie et de
régler votre niveau de charge.
•Vérifiez auprès du guide du manufacturier de votre batterie les précautions à prendre quant à retirer ou ne
pas retirer les capuchons des cellules lors de la charge.
•Veuillez vous assurer d’avoir sélectionner le bon type de batterie. N’effectuez pas une charge si un
mauvais type de batterie a été sélectionné.(Par exemple, ne chargez pas une batterie au gel sous la
sélection d’une batterie Odyssey 310-925 car cela pourrait endommager votre batterie)
•Assurez-vous qu’on puisse entendre votre voix ou d’avoir quelqu’un suffisamment près de vous afin de
vous porter secours si vous travaillez près d’une batterie acide-plomb.
•Portez des lunettes protectrices et détournez votre visage lorsque vous brancher ou débrancher une
batterie.
•Si de l’acide à batterie vient en contact avec votre peau ou vos vêtements, lavez-vous immédiatement
avec de l’eau et du savon. Si de l’acide vient en contact avec vos yeux, rincez immédiatement votre œil
sous de l’eau froide courante pour au moins 10 minutes et recherchez des soins médicaux.
•Afin de réduire les risques d’endommager la batterie, évitez d’échapper des outils métalliques sur la
batterie.
•Ne chargez jamais la batterie sur le dessus du chargeur.
•Le chargeur devrait être tenu aussi éloigné que le permet le câble de la batterie.

702-000250-01 -8-
Contrôle et indicateurs
1. Bouton de sélection du niveau de charge
Appuyez pour sélectionner le niveau de puissance de charge
2. Affichage par DEL de la puissance de charge
Les DEL indiquent la puissance de charge sélectionnée (2A ou 4A ou 8A) , (2A ou 10A ou 21A)
3. Bouton de sélection du type de batterie
Appuyez afin de sélectionner votre type de batterie (Batterie Odyssey 310-925, Scellée/Humide ou
GEL)
4. Affichage par DEL du type de batterie
Les DEL indiquent le type de batterie sélectionné.
5. Affichage par DEL du statut de charge
Le DEL ‘BULK’ – Bleu indique que le chargeur a atteint son niveau de charge maximum.
Le DEL ‘ABSORPTION’ – Vert indique que la batterie approche de sa pleine charge
Le DEL ‘ABSORPTION’ – Vert clignotant : Indique une égalisation automatique pour les batteries
Odyssey 310-925
Le DEL ‘FULL’ – Vert indique que la batterie a atteint sa pleine charge.
6. Affichage par DEL d’une erreur de charge
Vérifiez sous la section trucs et astuces pour plus de détails
7. Affichage par DEL du stade de conditionnement
Un DEL clignotant de couleur jaune indique la charge de rajeunissement.
8. Bouton de sélection de conditionnementt / égalisation
Appuyez une seule fois sur ce bouton pour sélectionner le stade de charge d’égalisation
Appuyez et tenez ce bouton pour 3 secondes afin de démarrer le stade de rajeunissement
9. Affichage par DEL du stade d’égalisation
Un DEL de couleur rouge indique le stade de charge d’égalisation
Capacité de la batterie recommandée
Cette charte suivante de capacité minimum d’AH est à considérer comme un guide général seulement.
Certaines batteries peuvent peut-être supporter une plus haute puissance de charge.
Vérifiez auprès du guide du manufacturier de la batterie lorsqu’il s’agit de charger des batteries à petite
capacité.
Puissance de charge 2A 8A 16A
Capacité de la batterie 6-40AH 18-120AH 45-300AH
INSTRUCTIONS D’UTILISATION

702-000250-01 -9-
Le chargeur à batterie est facile à faire fonctionner et simple à utiliser.
Veuillez vous référer aux instructions ci-dessous.
1. Vérification avant la charge
(a) Vérifiez le niveau d’électrolytes de la batterie (batterie non-scellée) – Si nécessaire, retirez les
capuchons de ventilation et ajoutez de l’eau distillée afin que les niveaux soient à mi-chemin entre
la ligne du haut et celle du bas.
(b) Localisation – Assurez-vous que la batterie est dans un endroit bien ventilé. Positionnez le
chargeur aussi loin que le permetle câble de la batterie. Ne placez jamais le chargeur directement
au-dessus de la batterie en charge car des gaz de la batterie feront corroder et endommageront le
chargeur. De plus, gardez le chargeur éloigné des endroits élevés en agents corrosifs, mouillés ou
humides.
2. Branchement de votre batterie au chargeur
(a) Si la batterie est hors du véhicule
1. Branchez le fil rouge du chargeur au terminal positif (+) de la batterie.
2. Branchez le fil noir du chargeur au terminal négatif (-) de la batterie.
(b) Si la batterie est toujours dans le véhicule
3. Déterminer si le véhicule est de mise à terre positive ou négative
(i) Si de mise a terre négative (plus commun) – PREMIÈREMENT Branchez le fil rouge du
chargeur au poteau positif de la batterie et branchez ensuite le fil noir du chargeur à la
structure du véhicule et loin de la ligne à gaz.
(ii) Si de mise à terre positive – PREMIÈREMENT Branchez le fil noir du chargeur au poteau
négatif de la batterie et branchez ensuite le fil rouge du chargeur à la structure du véhicule
et loin de la ligne à gaz.
3. Branchement du chargeur à la source principale d’alimentation (120V ca)
(a) Le chargeur démarrera automatiquement lorsqu’il sera branché au courant CA.
(Note : Si le DEL rouge d’erreur de charge est illuminé, veuillez vérifier vos branchements comme
c’est généralement dû au fait que les fils positif et négatif sont inversés. Référez-vous aux trucs et
astuces pour plus d’informations)
(b) Sélectionnez le niveau de charge désiré : 2A et 4Apour de petites batteries ; 8A et 10A pour
des médiums pour celles à cycle profond : 16A et 21A pour les grandes et les industrielles è
cycle profond
(c) Sélectionnez le bon type de batterie
Odyssey 310-925: C’est la nouvelle génération de batterie ; Odyssey modèles 310-925
seulement.
Scellée / humide : Ce sont les plus communes et aussi connues comme HUMIDE ou AGM
(Absorbed Glass Mat)Batteries acide plomb régularisé par valves scellées.
GEL : Type scellé (VRLA), Avec des électrolytes en gelé ( voiture, aviation, solaire
ou cycle profond)
Note : Ce chargeur mémorisera automatiquement votre réglage de niveau de charge et votre type de
batterie. Lors du prochain usage, le chargeur démarrera avec le même réglage que la fois précédente.
Nous recommandons fortement que vous vous référiez au guide du manufacturier de votre batterie
lorsque vous réglez le niveau de charge et le type de batterie.
Le processus de charge
Les DEL de charge indiqueront les stades de charge.
Les stades de charge sont comme suit :
Charge douce : Charge la batterie en utilisant la moitié du courant maximum jusqu’à ce que la batterie
soit au-dessus de 10.5V(Indiqué par le DEL bleu clignotant)
(un départ doux s’applique si le voltage initial est moins de 10.5V en raison d’une
décharge profonde)
Grande charge : Charge en utilisant un courant constant maximum jusqu’à ce que la batterie s’élève au
niveau d’absorption (Indiqué par un DEL bleu )

702-000250-01 -10-
Absorption : Ce stade charge la batterie en utilisant un voltage constant provenant du fait que le
voltage de la batterie est au-dessus de 85%. Le voltage de charge pour ce stade est
déterminé par la sélection du type de batterie : GEL – 14.1V ; Scellée / Humide –
14.4V ; Odyssey 310-925 – 14.7V (Indiqué par le DEL vert illuminé d’absorption)
Égalisation : Ce stade commence automatiquement si le type de batterie Odyssey 310-925,
scellée/humide a été sélectionné. Ce cycle augmente le voltage de charge à un niveau
d’égalisation de 16.2Vpour les batteries Odyssey 310-925 et 15.5V pour les Scellées /
Humides. Pour plus de détails et d’options d’égalisation, veuillez vous référer à la page
5(Indiqué par un Del vert clignotant d’absorption)
Analyse :
Diagnostique la condition de la batterie pour dix minutes. Si le DEL ‘FULL’
clignote, ceci indique que la batterie est resté à moins de 12.
5V après le mode
d’adsorption et que c’est une erreur provenant de la batterie.( Indiqué par le DEL vert
‘FULL’ clignotant)
Full / Float : La batterie est pleinement rechargée et prête à l’usage. Elle sera maintenue à un
voltage sûr et constant. Sélection du type de batterie : GEL– 13.4V ; Scellée / Humide –
13.5V ; Calcium – 13.6V. (Indiqué par le DEL vert ‘FULL’ illuminé)
Processus de conditionnement ( Allonge la durée de vie de votre batterie)
Ce chargeur à batterie contient une fonction de conditionnement.
À quoi sert cette fonction? – Le rajeunissement à été reconnu pour briser la forme cristalline des sulfates de
plomb dans les cellules de la batterie ce qui permet d’allonger la vie de votre batterie.
Nous recommandons que vous utilisiez périodiquement cette fonction afin de vous assurer de bénéficier du maximum de
longévité de votre batterie.
Pour activer la fonction de conditionnementt, appuyez simplement sur la touche ‘Equalisation’ pour 3 secondes
jusqu’à ce que le DEL de conditionnement commence à clignoter (Bleu)
Une fois que le chargeur a enregistré le stade de charge de conditionnement, le processus s’éteindra
automatiquement 24 heures plus tard ou vous pouvez manuellement arrêter le processus à tout moment en
appuyant pendant 3 secondes sur la touche ‘Equalisation’.
Processus d’égalisation ( seulement pour les batteries de type Odyssey 310-925 /
scellée conventionnelle / humide)

702-000250-01 -11-
Ce chargeur à batterie pourvoit aussi une fonction d’égalisation
À quoi sert cette fonction? L’égalisation aide à maintenir et à balancer les cellules de votre batterie en
renversant les hautes concentrations d’électrolytes à partir du bas de votre batterie.
Ceci permet aussi à toutes les cellules de charger éventuellement et de vous permettre de retirer le maximum de votre
batterie. Vous pouvez effectuer cette fonction hebdomadairement afin de vous assurer que votre batterie est bien
entretenue.
Note : Le processus d’égalisation ne fonctionnera pas pour les batteries au GEL
Pour activer manuellement les caractéristiques d’égalisation, appuyez et relâchez simplement le
bouton ’Equalisation) et le DELilluminera rouge.
Dépendant du niveau de charge sélectionné, ce processus s’arrêtera après 1 à 3 heures.
Le voltage d’égalisation est réglé à 15.5V pour les batteries Scellée / humide conventionnelle et à 16.2V pour
les batteries Odyssey 310-925.
Pour éteindre manuellement le mode d’égalisation, simplement appuyez et relâchez la touche ‘Equalisation’
de nouveau et le DEL s’éteindra.
Pour une égalisation manuelle, toujours se référer au guide des spécifications et de recommandations du
fabriquant de votre batterie.
4. Débrancher le chargeur de votre batterie
(a) Si la batterie est à l’extérieur du véhicule,
1. Éteignez et retirez la prise CA de la prise de courant.
2. Retirez le fil noir et ensuite le fil rouge.
3. Vérifiez le niveau d’électrolytes si possible ( Comme il peut être nécessaire de
d’augmenter avec de l’eau distillée après la charge)
(b) Si la batterie est dans le véhicule.
Éteignez et retirez la prise CA de la prise de courant
1. Retirer le fil de la structure du véhicule.
2. Retirer le fil de la batterie.
3. Vérifiez le niveau d’électrolytes si possible ( Comme il peut être nécessaire de
d’augmenter avec de l’eau distillée après la charge)
STADES DE CHARGE
Note : Le chargeur s’éteindra automatiquement après 24 heures si le cycle n’est pas complété

702-000250-01 -12-
Caractéristique du chargeur
1. Entrée : 120 Vca ; 60Hz
2. Condition au départ de charge : la batterie ne doit pas être à moins de 3.0V
3. Sortie estimée : 13.5V à 2/4/8A pouvant être sélectionné sur le EWC12-248 et 2/10/21A sur le
EWC12-21021
4. Type de batterie acide-plomb : GEL/ scellée conventionnelle / humide / Odyssey 310-925
5. Voltage à la sortie de charge (absorption)14.1/14.4/14.7V au GEL/SCELLÉE, HUMIDE/ Odyssey
310-925
6. Voltage à la sortie de charge (égalisation automatique) : 16.2V seulement pour les batteries au
Calcium
7. Voltage de charge continue : 13.4/13.5/13.6V pour Gel/Humide, scellée/ Odyssey 310-925
8. Égalisation de voltage manuel : 15.5V pour les batterie scellées conventionnelles et humides
9. Environnement favorable au fonctionnement :0-40º C, 90% Rh, pas de condensation
10. Poids net : 1.3Kg (EWC12-21021) 860g (EWC12-248)
11. Dimension : 230 x 132 x 76mm (EWC12-21021) / 192 x 95 x 55 (EWC12-248)
Trucs et astuces
Problèmes Indication Causes possibles Solution suggérées
Le chargeur ne fonctionne
pas Les indicateurs lumineux ne s’allument
pas
- il n’y a pas de courant CA - Vérifiez les branchements CA et
assurez-vous que le chargeur est
allumé
Le chargeur n’a pas de
courant de sortie Le Del ‘FAULT’ est allumé
- la sortie est court-circuitée
- –Le branchement est inversé
- Vérifiez le branchement CC entre le
chargeur et la batterie et
assurez-vous qu’il n’y a pas de
court-circuit
- Vérifiez que les pinces alligators
sont branchées aux bonnes
polarités
Aucune puissance de charge Le DEL ‘fault’ clignote
- le niveau de sultate de la batterie est
très élevé
- La batterie a une cellule
d’endommagée
- Le chargeur a surchauffé le mode de
protect
ion
- Vérifiez la condition de la batterie,
âge etc.
- Si la batterie ne peut pas être
rajeunie, il faut changer la batterie
- Déplacez la batterie et le chargeur
dans un endroit plus frais.
Temps de charge très long, le
DEL ‘Full’ ne s’allume pas Le DEL ‘Fault’ clignote
- Mauvais type de batterie sélectionné
- Capacité de la batterie trop grande
- La batterie est défectueuse
- le 6 heures de départ doux est atteint
-
24 heures de grande charge est atteint
- Vérifiez que le niveau de charge et
le type de batterie sélectionnés
sont correspondantes à la batterie.
- La batterie ne peut être chargée et
doit être remplacée.
Indication lumineuse
anormale Tous les DEL clignotent
- Faible branchement entre la batterie et
le chargeur.
- Vérifiez pour un branchement
desserré à un terminal de la
batterie
- Vérifiez les pinces alligators pour
un branchement desserré ou un
branchement endommagé
Garantie de 1 ans du manufacturier
La manufacturier garantie au consommateur que ce produit est substantiellement libre de défaut et si utilisé
sous des conditions normales, il est garantie pour une période de deux ans à partir de la date d’achat.
Veuillez vous assurer de conserver une copie de votre facture puisqu’elle sera nécessaire comme preuve de
votre achat afin de valider votre garantie.
La garantie est nulle si :
1. le produit à été ouvert ou réparé par un personnel non-autorisé
2. le sceau de garantie est brisé ou endommagé
3. la période de garantie est expirée
