Cuadro de maniobra VIVO-T101 1
VIVO-T101
Instrucciones de instalación y programación
1
INTRODUCCIÓN
Estas hojas de instrucciones son válidas para los cuadros
de maniobra VIVO-T101 y deben ser leídas junto a los
manuales de instrucciones VIVO-M101.
‹Tenga en cuenta las advertencias de seguridad
descritas en el manual VIVO-M101.
2
DESCRIPCIÓN
El cuadro de maniobra VIVO-T101 es adecuado para
instalaciones con red de alimentación trifásica y
accionadores trifásicos.
Las características de los cuadros de maniobra VIVO-
T101 son similares a las de los cuadros VIVO-M101, con
las siguientes diferencias:
• Se ha añadido una placa trifásica, para permitir
la conexión a la red de alimentación trifásica y a los
accionadores trifásicos.
• Se ha suprimido la regulación de par
(potenciómetro P.M.).
• DIP8, DIP9 y DIP12 quedan sin uso (se ha
eliminado la función “paro suave”, la función “anti-
aplastamiento” y la función para el dispositivo de
seguridad VULCAN VUS).
• La detección mediante la fotocélula FT2 se ha
modificado, pasando a ser Fotocélula en
Apertura: sólo está operativa durante la apertura,
durante la cual, si se activa, la puerta se detiene y se
cierra durante 2 segundos, tras lo cual, al recibir una
orden de marcha, la puerta se cierra.
• Las funciones asociadas a DIP5 se han
modificado. El impulso de retroceso/ golpe de
ariete se suprime, y DIP5 pasa a controlar el
comportamiento de ST1 y ST2, quedando de la
siguiente manera:
Con DIP10=OFF (modo hombre presente
desactivado):
–DIP5=OFF: ST1 inicia la apertura total y ST2 la
apertura peatonal,
–DIP5=ON: ST1 inicia la apertura total y ST2 el
cierre total.
Con DIP10=ON (modo hombre presente activado):
–DIP5=OFF: hombre presente en apertura y cierre
(ST1 con pulsación mantenida abre; ST2 con
pulsación mantenida cierra),
–DIP5=ON: hombre presente en cierre (ST1 con
pulsación breve abre; ST2 con pulsación
mantenida cierra).
3
INSTALACIÓN
Realice la instalación eléctrica como se describe en el
manual de los cuadros VIVO-M101, teniendo en cuenta
que para la conexión de la alimentación y de los
accionadores debe seguir el esquema de la página
siguiente:
Z“Fig. 1 Conexionado de la alimentación y de los
accionadores”.
4
PROGRAMACIÓN Y PUESTA EN SERVICIO
Realice la programación como se describe en el manual
de los cuadros VIVO-M101, teniendo en cuenta que
DIP8, DIP9 y DIP12 deben estar siempre en OFF.
OIMPORTANTE: DIP8, DIP9 y DIP12 deben estar
siempre en OFF.
5
DIAGNÓSTICO DE AVERÍAS
Siga las instrucciones del manual de los cuadros VIVO-
M101, teniendo en cuenta los fusibles F1, F2 y F3 de la
placa trifásica (ver figura de la página siguiente).
MSA-102/01
Español

Anexo_T101_ES_01.fm - 13/12/13
VIVO-T101
2Instrucciones de instalación
Conexionado de la alimentación y de los accionadores

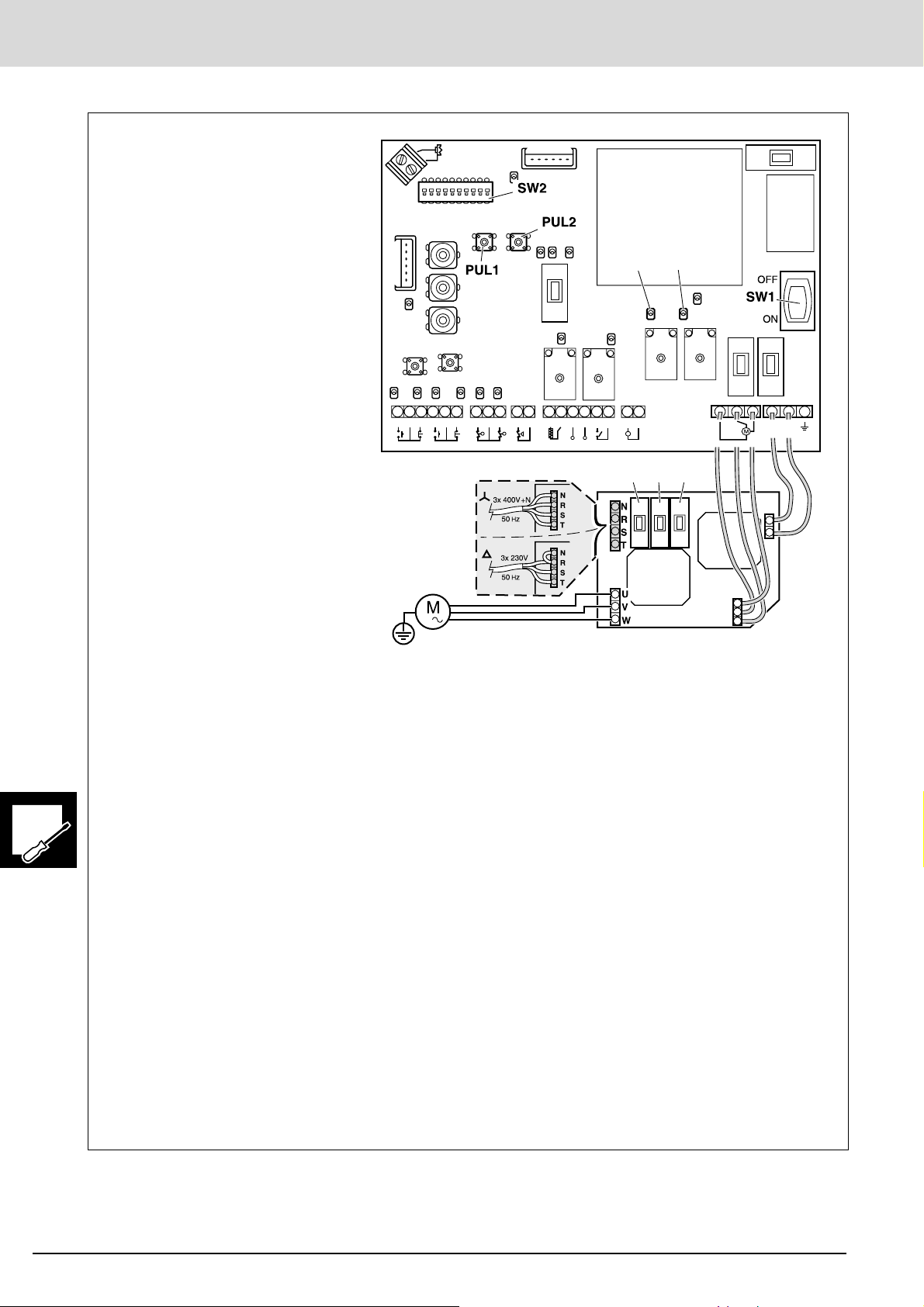

Fig. 1 Conexionado de la alimentación y de los accionadores
G1 G2 G3
ST1
FT1
P1 P2 P3
ST2
FT2
P4 P5 P6
STOP
P7 P8 P11
P12
LOCK
FCA1
FCC1
P15 P14 P16
P22 P23
Courtesy
Light Lam .
G7 G8 G9 G10
24Vac
NL
POWER
MOTOR1 (G2-G1-COM)
3
P227W
F1 F2 F3
N
S
PE
DL4 DL5
DL4 indicador abrir
DL5 indicador cerrar
PUL1 minipulsador cerrar
PUL2 minipulsador abrir
SW1 interruptor de alimentación
SW2 DIPs de programación
Mmotor del accionador trifásico
U, V, W conexiones motor accionador
PE conexión a tierra
F1 fusible línea R (6,3A)
F2 fusible línea S (6,3A)
F3 fusible línea T (6,3A)
Conexiones entre placas
G1 abrir
G2 cerrar
G3 común (COM)
N-N neutro alimentación placa monofásica
S-L línea alimentación placa monofásica
ZPresionando PUL1 (cerrar), se ilumina DL5 y se activan las bornas G2 y G3.
ZPresionando PUL2 (abrir), se ilumina DL4 y se activan las bornas G1 y G3.
ZInstalaciones 3x400V
(400V entre fases): conectar las
tres fases a las bornas R, S y T, y el
neutro a la borna N.
OEn las instalaciones 3x400V
es obligatorio conectar el
neutro en la borna N, de lo
contrario podría dañarse el
cuadro de maniobra.
ZInstalaciones 3x230V
(230V entre fases): conectar las
tres fases a las bornas R, S, T y
puentear las bornas N y R.
Comprobación del sentido de giro
Presione PUL1 (abrir) y PUL2 (cerrar) para comprobar el sentido de giro del accionador. Si no es
correcto, intercambie las conexiones V y W.

Anexo_T101_FR_01.fm - 13/12/13
Armoire de commande VIVO-T101 3
VIVO-T101
Instructions d’installation et de programmation
1
INTRODUCTION
Ces instructions sont valables pour les armoires de
commande VIVO-T101 et doivent être lues avec les
manuels d’utilisation VIVO-M101.
‹Lisez attentivement les avertissements de
sécurité décrits dans le manuel VIVO-M101.
2
DESCRIPTION
L’armoire de commande VIVO-T101 est adaptée aux
installations munies d’un réseau d’alimentation triphasé
et d’actionneurs triphasés.
Les caractéristiques des armoires de commande VIVO-
T101 ressemblent à celles des armoires VIVO-M101,
mais il existe certaines différences :
• Une plaque triphasée a été ajoutée pour
permettre la connexion au réseau d’alimentation
triphasé et aux actionneurs triphasés.
• La régulation de couple a été supprimée
(potentiomètre P.M.).
• DIP8, DIP9 et DIP12 restent sans usage
(élimination de la fonction "ralentissement", de la
fonction "anti-écrasement" et de la fonction pour le
dispositif de sécurité VULCAN VUS).
• La détection avec la photocellule FT2 a été
modifiée. Il s'agit désormais de Photocellule en
Ouverture : elle n'est opérationnelle que pendant
l'ouverture. Si elle est activée pendant celle-ci, la
porte s'arrête et se ferme pendant 2 secondes.
Après ce temps, elle se ferme complètement après
avoir reçu un ordre.
• Les fonctions associées à DIP5 ont été
modifiées. L'impulsion de recul/coup de bélier est
supprimée et DIP5 passe à contrôler le
comportement ST1 et ST2. Le résultat est le suivant :
Avec DIP10=OFF (mode homme présent
désactivé) :
–DIP5=OFF: ST1 démarre l'ouverture totale et ST2
l'ouverture piétonnière,
–DIP5=ON: ST1 démarre l'ouverture totale et ST2
la fermeture totale.
Avec DIP10=ON (mode homme présent activé) :
–DIP5=OFF : homme présent en ouverture et
fermeture (ST1 avec pulsation maintenue ouvre ;
ST2 avec pulsation maintenue ferme),
–DIP5=ON : homme présent en fermeture (ST1
avec pulsation courte ouvre ; ST2 avec pulsation
maintenue ferme).
3
INSTALLATION
Réalisez l’installation électrique comme cela est décrit
dans le manuel des armoires VIVO-M101. Pour la
connexion de l’alimentation et des actionneurs, suivez
le schéma de la page suivante:
Z“Illustration 1 Connexion de l´alimentation et des
actionneurs”.
4
PROGRAMMATION ET MISE EN SERVICE
Réalisez la programmation comme cela est décrit dans
la notice des armoires VIVO-M101, en sachant que
DIP8, DIP9 et DIP12 doivent toujours être sur OFF.
OIMPORTANT : DIP8, DIP9 et DIP12 doivent
toujours être sur OFF.
5
DIAGNOSTIC DE PANNES
Suivez les instructions du manuel des armoires VIVO-
M101, en tenant compte des fusibles F1, F2 et F3 de la
plaque triphasée (voir figure de la page suivante).
MSA-102/01
Français

Anexo_T101_FR_01.fm - 13/12/13
VIVO-T101
4Instructions d´installation
Connexion de l´alimentation et des actionneurs
Illustration 1 Connexion de l´alimentation et des actionneurs
G1 G2 G3
ST1
FT1
P1 P2 P3
ST2
FT2
P4 P5 P6
STOP
P7 P8 P11
P12
LOCK
FCA1
FCC1
P15 P14 P16
P22 P23
Courtesy
Light Lam .
G7 G8 G9 G10
24Vac
NL
POWER
MOTOR1 (G2-G1-COM)
3
P227W
F1 F2 F3
N
S
PE
DL4 DL5
DL4 témoin ouvrir
DL5 témoin fermer
PUL1 mini-bouton fermer
PUL2 mini-bouton ouvrir
SW1 interrupteur d´alimentation
SW2 DIPs de programmation
Mmoteur de l’actionneur triphasé
U, V, W connexions moteur actionneur
PE connexion à terre
F1 fusible ligne R (6,3A)
F2 fusible ligne S (6,3A)
F3 fusible ligne T (6,3A)
Connexions entre plaques
G1 ouvrir
G2 fermer
G3 commun (COM)
N-N neutre alimentation plaque
monophasée
S-L ligne alimentation plaque
monophasée
ZEn appuyant sur PUL1 (fermer), DL5 s´illumine et les bornes G2 et G3 s´activent.
ZEn appuyant sur PUL2 (ouvrir), DL4 s´illumine et les bornes G1 et G3 s´activent.
ZInstallations 3x400V
(400V entre phases) : connecter
les trois phases aux bornes R, S et
T, et le neutre à la borne N.
ODans les installations
3x400V, il est obligatoire
de connecter le neutre à la
borne N. Dans le cas
contraire, l' armoire de
commande risquerait
d'être endommagée.
ZInstallations 3x230V
(230V entre phases) : connecter
les trois phases aux bornes R, S, T
et réaliser un pont sur les bornes
N et R.
Vérification du sens de rotation
Appuyez sur PUL1 (ouvrir) et PUL2 (fermer) pour vérifier le sens de rotation de l’actionneur. Si
ce n’est pas correct, échangez les connexions V et W.

Anexo_T101_EN_01.fm - 13/12/13
VIVO-T101 Control board 5
VIVO-T101
Installation and programming instructions
1
INTRODUCTION
These instructions sheets are valid for VIVO-T101
control boards and must be read along with the VIVO-
M101 instruction manuals.
‹Bear in mind the safety warnings set out in the
VIVO-M101 manual.
2
DESCRIPTION
The VIVO-T101 control board is suitable for three-phase
operators and three-phase power supply facilities.
The characteristics of the VIVO-T101 control panels are
similar to VIVO-M101 control panels, with the
following differences:
• A three-phase plate has been added for
connection to the three-phase operators and three-
phase power supply.
• The torque adjustment has been eliminated
(P.M. potentiometer).
• DIP8, DIP9 and DIP12 remain unused (the “soft
stop” function, the “anti-crush” function and the
function for the VULCAN VUS safety device have
been removed).
• Detection with photocell FT2 has been
modified, and is now with Photocell in
Opening: only operational during opening, during
which, if enabled, the door stops and closes for 2
seconds; after this, if a key command is received, it
closes.
• The functions associated with DIP5 have been
modified. The delay pulse/ram contact is
eliminated, and DIP5 is used to control the
behaviour of ST1 and ST2, remaining as follows:
With DIP10=OFF (dead-man mode disabled):
–DIP5=OFF: ST1 starts total opening and ST2
pedestrian opening,
–DIP5=ON: ST1 starts total opening and ST2 total
closing.
With DIP10=ON (dead-man mode enabled):
–DIP5=OFF: dead-man mode in opening and
closing (with ST1 pressed down it opens; with ST2
pressed down it closes),
–DIP5=ON: dead-man mode in closing (with ST1
pressed and released it opens; with ST2 pressed
down it closes).
3
INSTALLATION
Carry out the electrical installation as described in the
VIVO-M101 control board manual, bearing in mind that
the operators and power supply connection must be in
line with the diagram on the following page:
Z“Fig. 1 Power supply and operator connections”.
4
PROGRAMMING AND STARTUP
Carry out the programming as described in the VIVO-
M101 control board manual, bearing in mind that DIP8,
DIP9 and DIP12 must always be placed in OFF.
OIMPORTANT: DIP8, DIP9 and DIP12 must always
be OFF.
5
FAILURE DIAGNOSIS
Follow the instructions of the VIVO-M101 control board
manual, taking into account fuses F1, F2 and F3 of the
three-phase plate (see figure on the following page).
MSA-102/01
English

Anexo_T101_EN_01.fm - 13/12/13
VIVO-T101
6Installation instructions
Power supply and operator connections
Fig. 1 Power supply and operator connections
G1 G2 G3
ST1
FT1
P1 P2 P3
ST2
FT2
P4 P5 P6
STOP
P7 P8 P11
P12
LOCK
FCA1
FCC1
P15 P14 P16
P22 P23
Courtesy
Light Lam .
G7 G8 G9 G10
24Vac
NL
POWER
MOTOR1 (G2-G1-COM)
3
P227W
F1 F2 F3
N
S
PE
DL4 DL5
DL4 open indicator
DL5 close indicator
PUL1 close mini-pushbutton
PUL2 open mini-pushbutton
SW1 power supply switch
SW2 Programming DIPs
Mthree-phase operator motor
U, V, W operator motor connections
PE earth connection
F1 R line fuse (6.3 A)
F2 S line fuse (6.3 A)
F3 T line fuse (6.3 A)
Connections between plates
G1 open
G2 close
G3 common (COM)
NN single phase plate power supply
neutral
S-L single phase plate power supply line
ZWhen pressing PUL1 (close), DL5 lights up and the G2 and G3 cable connectors are activated.
ZWhen pressing PUL2 (open), DL4 lights up and the G1 and G3 cable connectors are activated.
Z3x400V Facilities
(400V between phases):
connect the three phases to the
cable connectors R, S and T, and
the neutral to cable connector N.
OIn 3x400V facilities the
neutral must be connected
to the N cable connector, in
order to prevent any
damage to the control
board.
Z3x230V Facilities
(230V between phases):
connect the three phases to the
cable connectors R, S and T, and
bridge the cable connectors N
and R.
Turning direction check
Press PUL1 (open) and PUL2 (close) to check the turning direction of the operator. If it is not
correct, interchange connections V and W.

Anexo_T101_PT_01.fm - 13/12/13
Quadro de manobra VIVO-T101 7
VIVO-T101
Instruções de instalação e programação
1
INTRODUÇÃO
Estas instruções são válidas para os quadros de
manobra VIVO-T101 e devem ser lidas juntamente com
os manuais de instruções VIVO-M101.
‹Ter em atenção as advertências de segurança
descritas no manual VIVO-M101.
2
DESCRIÇÃO
O quadro de manobra VIVO-T101 é adequado para
instalações com rede de alimentação trifásica e
accionadores trifásicos.
As características dos quadros de manobra VIVO-T101
são semelhantes às dos quadros VIVO-M101, com as
seguintes diferenças:
• Adicionou-se uma placa trifásica para permitir a
ligação à rede de alimentação trifásica e aos
accionadores trifásicos.
• Suprimiu-se a regulação do binário
(potenciómetro P.M.).
• DIP8, DIP9 e DIP12 ficam sem utilização
(eliminou-se a função “paragem suave”, a função
“anti-esmagamento” e a função para o dispositivo
de segurança VULCAN VUS).
• A detecção através da fotocélula FT2 foi
alterada, passando a ser Fotocélula na
Abertura: só está operacional durante a abertura,
durante a qual, se for activada, a porta pára e fecha-
se durante 2 segundos; depois disto, ao receber
uma ordem de funcionamento, a porta fecha-se.
• As funções associadas a DIP5 foram alteradas.
O impulso de retrocesso/golpe de aríete é suprimido
e DIP5 passa a controlar o comportamento de ST1 e
ST2, ficando da seguinte forma:
Com DIP10=OFF (modo homem presente
desactivado):
–DIP5=OFF: ST1 inicia a abertura total e ST2 a
abertura pedonal,
–DIP5=ON: ST1 inicia a abertura total e ST2 o
fecho total.
Com DIP10=ON (modo homem presente activado):
–DIP5=OFF: homem presente na abertura e no
fecho (ST1 abre com pressão continuada; ST2
fecha com pressão continuada),
–DIP5=ON: homem presente no fecho (ST1 abre
com pressão breve; ST2 fecha com pressão
continuada).
3
INSTALAÇÃO
Realize a instalação eléctrica conforme é descrito no
manual dos quadros VIVO-M101, tendo em atenção
que para a ligação da alimentação e dos accionadores
deve seguir o esquema da página seguinte:
Z“Fig. 1 Ligação da alimentação e dos accionadores”.
4
PROGRAMAÇÃO E COLOCAÇÃO EM FUNCIONAMENTO
Realize a programação conforme é descrito no manual
dos quadros VIVO-M101, tendo em atenção que DIP8,
DIP9 e DIP12 devem estar sempre no OFF.
OIMPORTANTE: DIP8, DIP9 e DIP12 devem estar
sempre no OFF.
5
DIAGNÓSTICO DE AVARIAS
Siga as instruções do manual dos quadros VIVO-M101,
tendo em atenção os fusíveis F1, F2 e F3 da placa
trifásica (ver figura da página seguinte).
MSA-102/01
Português

Anexo_T101_PT_01.fm - 13/12/13
VIVO-T101
8Instruções de instalação
Ligação da alimentação e dos accionadores
Fig. 1 Ligação da alimentação e dos accionadores
G1 G2 G3
ST1
FT1
P1 P2 P3
ST2
FT2
P4 P5 P6
STOP
P7 P8 P11
P12
LOCK
FCA1
FCC1
P15 P14 P16
P22 P23
Courtesy
Light Lam .
G7 G8 G9 G10
24Vac
NL
POWER
MOTOR1 (G2-G1-COM)
3
P227W
F1 F2 F3
N
S
PE
DL4 DL5
DL4 indicador abrir
DL5 indicador fechar
PUL1 mini-botão fechar
PUL2 mini-botão abrir
SW1 interruptor de alimentação
SW2 DIPs de programação
Mmotor do accionador trifásico
U, V, W ligações motor accionador
PE ligação à terra
F1 fusível linha R (6,3A)
F2 fusível linha S (6,3A)
F3 fusível linha T (6,3A)
Ligações entre placas
G1 abrir
G2 fechar
G3 comum (COM)
N-N neutro alimentação placa monofásica
S-L linha alimentação placa monofásica
ZAo pressionar PUL1 (fechar), DL5 ilumina-se e activam-se os terminais G2 e G3.
ZAo pressionar PUL2 (abrir), DL4 ilumina-se e activam-se os terminais G1 e G3.
ZInstalações 3x400V
(400V entre fases): ligar as três
fases aos terminais R, S e T e o
neutro ao terminal N.
ONas instalações 3x400V é
obrigatório ligar o neutro
ao terminal N, caso
contrário pode danificar o
quadro de manobra.
ZInstalações 3x230V
(230V entre fases): ligar as três
fases aos terminais R, S, T e pôr
em derivação os terminais N e R.
Verificação do sentido de rotação
Pressione PUL1 (abrir) e PUL2 (fechar) para verificar se o sentido de rotação do accionador está
correcto. Se não estiver troque as ligações V e W.

Anexo_T101_DE_01.fm - 13/12/13
Steuerung VIVO-T101 9
VIVO-T101
Montage- und Programmieranleitung
1
EINLEITUNG
Diese Anleitung gilt für die Steuerungen VIVO-T101
und muss zusammen mit den Bedienungsanleitungen
VIVO-M101 gelesen werden.
‹Beachten Sie bitte die Sicherheitshinweise der
Bedienungsanleitung VIVO-M101.
2
BESCHREIBUNG
Die Steuerung VIVO-T101 kann für Anlagen mit
Dreiphasen-Stromnetz und Dreiphasenantrieben
verwendet werden.
Die Eigenschaften der Steuerungen VIVO-T101 sind
ähnlich denen der Steuerungen VIVO-M101, wobei die
folgenden Unterschiede bestehen:
• Es wurde eine Dreiphasenplatte hinzugefügt,
um den Anschluss an das Drehstromnetz und die
Drehstromantriebe zu ermöglichen.
• Auf die Drehmomentregulierung wurde
verzichtet (Potentiometer P.M.).
• DIP8, DIP9 und DIP12 werden nicht verwendet
(es wurden die Funktionen "Soft-Stopp",
"Quetschschutz" und die Funktion für die
Sicherheitsvorrichtung VULCAN VUS entfernt).
• Die Erkennung per Lichtschranke FT2 wurde
verändert und ist jetzt Lichtschranke beim Öffnen :
Sie ist nur während des Öffnens betriebsbereit. Wird
sie während des Öffnens aktiviert, hält das Tor an
und wird 2 Sekunden lang geschlossen. Wird danach
ein Betriebsbefehl erteilt, schließt es sich ganz.
• Die DIP5 zugewiesenen Funktionen wurden
verändert. Der Rückfahrimpuls/ Druckstoß wird
entfernt, und DIP5 steuert jetzt das Verhalten von
ST1 und ST2 wie folgt:
Bei DIP10=OFF (Totmannbetrieb deaktiviert):
–DIP5=OFF: ST1 startet die Gesamtöffnung und
ST2 die Teilöffnung,
–DIP5=ON: ST1 startet die Gesamtöffnung und
ST2 das vollständige Schließen.
Bei DIP10=ON (Totmannbetrieb aktiviert):
–DIP5=OFF: Totmannbetrieb beim Öffnen und
Schließen (Gedrückt halten von ST1: Öffnen;
Gedrückt halten von ST2: Schließen),
–DIP5=ON: Totmannbetrieb beim Schließen
(kurzes Drücken von ST1: Öffnen; Gedrückt
halten von ST2: Schließen).
3
MONTAGE
Führen Sie die elektrische Installation wie in der
Anleitung der Steuerungen VIVO-M101 angegeben
durch. Beachten Sie dabei, dass für den Anschluss des
Stromnetzes und der Antriebe das Schema auf der
folgenden Seite befolgt werden muss:
Z“Fig. 1 Anschluss von Stromversorgung und
Antrieben”.
4
PROGRAMMIERUNG UND INBETRIEBNAHME
Führen Sie die Programmierung wie in der Anleitung der
Steuerungen VIVO-M101 beschrieben durch. Beachten sie
dabei, dass DIP8, DIP9 und DIP12 immer auf OFF stehen müssen.
OWICHTIGER HINWEIS: DIP8, DIP9 und DIP12
müssen immer auf OFF stehen.
5
FEHLERSUCHE
Befolgen Sie die Anweisungen in der Betriebsanleitung
der Steuerungen VIVO-M101. Achten Sie dabei auf die
Sicherungen F1, F2 und F3 der Dreiphasenplatte (siehe
Abbildung auf der folgenden Seite).
MSA-102/01
Deutsch

Anexo_T101_DE_01.fm - 13/12/13
VIVO-T101
10 Montageanleitung
Anschluss von Stromversorgung und Antrieben
Fig. 1 Anschluss von Stromversorgung und Antrieben
G1 G2 G3
ST1
FT1
P1 P2 P3
ST2
FT2
P4 P5 P6
STOP
P7 P8 P11
P12
LOCK
FCA1
FCC1
P15 P14 P16
P22 P23
Courtesy
Light Lam .
G7 G8 G9 G10
24Vac
NL
POWER
MOTOR1 (G2-G1-COM)
3
P227W
F1 F2 F3
N
S
PE
DL4 DL5
DL4 Anzeige Öffnen
DL5 Anzeige Schließen
PUL1 Mini-Drucktaster Schließen
PUL2 Mini-Drucktaster Öffnen
SW1 Stromschalter
SW2 DIP-Schalterprogrammierung
MMotor des Dreiphasenantriebs
U, V, W Anschlüsse Motor Antrieb
PE: Erdanschluss
F1 Leitungssicherung R (6,3A)
F2 Leitungssicherung S (6,3A)
F3 Leitungssicherung T (6,3A)
Anschlüsse zwischen Platten
G1 Öffnen
G2 Schließen
G3 Gemeinsamer Anschluss (COM)
N-N Nullleiter Stromversorgung
Einphasenplatte
S-L Stromleitung Einphasenplatte
ZDurch Drücken von PUL1 (Schließen) leuchtet DL5 auf und es werden die Klemmen G2 und G3 aktiviert.
ZDurch Drücken von PUL2 (Öffnen) leuchtet DL4 auf und es werden die Klemmen G1 und G3 aktiviert.
Z3x400V Anlagen
(400V zwischen Phasen): Die
drei Phasen an die Klemmen R, S
und T, und den Nullleiter an die
Klemme N anschließen.
OBei 3x400V Anlagen muss
der Nullleiter unbedingt an
die Klemme N
angeschlossen werden;
andernfalls kann es zu
Schäden an der Steuerung
kommen.
Z3x230V Anlagen
(230V zwischen Phasen): Die
drei Phasen an die Klemmen R, S,
T anschließen und die Klemmen
N und R überbrücken.
Überprüfung der Drehrichtung
Drücken Sie PUL1 (Öffnen) und PUL2 (Schließen), um die Drehrichtung des Antriebs zu prüfen.
Sollte diese nicht korrekt sein, tauschen Sie die Anschlüsse V und W aus.

Anexo_T101_RO_01.fm - 17/12/13
Panou de comandăşi control VIVO-T101 11
VIVO-T101
Instrucţiuni de instalare şi programare
1
INTRODUCERE
Aceste fişe de instrucţiuni sunt valabile pentru panourile
de comandăşi control VIVO-T101 şi trebuie săfie citite
împreunăcu manualele de instrucţiuni VIVO-M101.
‹Ţineţi cont de avertismentele de securitate
descrise în manualul VIVO-M101.
2
DESCRIERE
Panoul de comandăşi control VIVO-T101 este
adecvat pentru instalaţiile prevăzute cu reţea de
alimentare trifazatăşi elemente de acţionare trifazate.
Caracteristicile panourilor de comandăşi control VIVO-
T101 sunt similare cu cele ale panourilor de comandă
şi control VIVO-M101, cu următoarele diferenţe:
•S-aadăugat o placătrifazică, pentru a permite
conectarea la reţeaua de alimentare trifazicăşi la
dispozitivele de acţionare trifazice.
•S-aîndepărtat cuplul de reglare (potenţiometrul
P.M.).
•DIP8, DIP9 şi DIP12 nu se mai folosesc (s-a
eliminat funcţia de “oprire moale”, funcţia de
protecţie “anti-strivire” şi funcţia pentru dispozitivul
de siguranţă VULCAN VUS).
•Detectarea prin intermediul fotocelulei FT2 s-a
modificat, devenind Fotocelula la Deschidere:
este operaţionalănumai în momentul deschiderii,
în timpul căreia, dacăse activează, poarta se
opreşte şi se închide timp de 2 secunde, după
care, când primeşte comanda de funcţionare,
poarta se închide.
•Funcţiile asociate cu DIP5 s-au modificat.
Impulsul de recul/ şocul hidraulic dispare, şi DIP5
începe săcontroleze comportamentul ST1 şi ST2,
rămânând astfel:
Cu DIP10=OFF (mod de "om mort" dezactivat):
– DIP5=OFF: ST1 iniţiazădeschiderea totalăşi
ST2 pe cea pietonală,
– DIP5=ON: ST1 iniţiazădeschiderea totalăşi
ST2 închiderea totală.
Cu DIP10=ON (mod de "om mort" activat):
– DIP5=OFF: "om mort" la deschidere şi
închidere (dacăse menţine apăsat ST1
deschide; dacăse menţine apăsat ST2 închide),
– DIP5=ON: "om mort" la închidere (dacăse
apăsa scurt ST1 deschide; dacăse menţine
apăsat ST2 închide).
3
INSTALAREA
Realizaţi instalaţia electricădescrisăîn manualul
panoului de comandăşi control VIVO-M101, având în
vedere cărealizarea conexiunii elementelor de
acţionare şi a sursei de alimentare trebuie săse facă
în conformitate cu schema de pe pagina următoare:
Z“Fig. 1 Conexiunile sursei de alimentare şi ale
elementelor de acţionare”.
4
PROGRAMAREA ŞI PUNEREA ÎN FUNCŢIUNE
Realizaţi programarea urmând descrierea din manualul
despre panourile VIVO-M101, ţinând seama căDIP8,
DIP9 şi DIP12 trebuie săfie mereu în poziţia OFF.
OIMPORTANT: DIP8, DIP9 şi DIP12 trebuie săfie
mereu în poziţia OFF.
5
DIAGNOSTICAREA DEFECŢIUNILOR
Urmaţi instrucţiunile din manualul panoului de
comandăşi control VIVO-M101, având în vedere
siguranţele F1, F2 şi F3 ale plăcii trifazate (a se vedea
figura de pe următoarea pagină).
MSA-102/01
Română

Anexo_T101_RO_01.fm - 17/12/13
VIVO-T101
12 Instrucţiuni de instalare
Conexiunile sursei de alimentare şi ale elementelor de acţionare
Fig. 1 Conexiunile sursei de alimentare şi ale elementelor de acţionare
G1 G2 G3
ST1
FT1
P1 P2 P3
ST2
FT2
P4 P5 P6
STOP
P7 P8 P11
P12
LOCK
FCA1
FCC1
P15 P14 P16
P22 P23
Courtesy
Light Lam .
G7 G8 G9 G10
24Vac
NL
POWER
MOTOR1 (G2-G1-COM)
3
P227W
F1 F2 F3
N
S
PE
DL4 DL5
DL4 indicator deschidere
DL5 indicator închidere
PUL1 mini-buton închidere
PUL2 mini-buton deschidere
SW1 întrerupător sursăde alimentare
SW2 DIP-uri de programare
Mmotor trifazat al elementului de
acţionare
U, V, W conexiunile motorului
elementului de acţionare
PE conexiune de împământare
F1 siguranţă linia R (6,3 A)
F2 siguranţă linia S (6,3 A)
F3 siguranţă linia T (6,3 A)
Conexiunile dintre plăci
G1 deschidere
G2 închidere
G3 comun (COM)
NN neutru sursăde alimentare placă
monofazată
S-L linie de alimentare placămonofazată
ZCând se apasăPUL1 (închidere), DL5 se aprinde şi bornele G2 şi G3 sunt activate.
ZCând se apasăPUL2 (deschidere), DL4 se aprinde şi bornele G1 şi G3 sunt activate.
ZInstalaţii 3x400V
(400V între faze): conectaţi cele
trei faze la bornele R, S şi T, iar
neutrul la borna N.
OÎn instalaţiile 3x400V
neutrul trebuie săfie
conectat la borna N, pentru
a preveni orice deteriorare
a panoului de comandăşi
control.
ZInstalaţii 3x230V
(230V între faze): conectaţi cele
trei faze la bornele R, S şi T, şi
realizaţi o punte la bornele N şi
R.
Verificarea sensului de rotaţie:
Apăsaţi PUL1 (deschidere) şi PUL2 (închidere) pentru a verifica sensul de rotaţie al
elementului de acţionare. Dacăacesta nu este corect, interschimbaţi conexiunile V şi w.

Anexo_T101_BG_01.fm - 13/12/13
Контролна платка VIVO-T101 13
VIVO-T101
Инструкции за монтаж ипрограмиране
1
ВЪВЕДЕНИЕ
Настоящите таблици синструкции са приложими за
контролни платки VIVO-T101 итрябва да се четат
заедно синструкциите за работа за VIVO-M101.
‹Трябва да се имат предвид
предупрежденията за безопасност,
посочени връководството за VIVO-M101.
2
ОПИСАНИЕ
Контролната платка VIVO-T101 еподходяща за
трифазни оператори иоборудване стрифазно
електрическо захранване.
Характеристиките на контролните панели VIVO-
T101 са сходни стези на контролните панели
VIVO-M101, със следните разлики:
•Добавена етрифазна платка, която служи за
свързване към трифазното електрическо
захранване итрифазните оператори.
•Отстранен еконтролът на въртящия
момент (потенциометър P.M.).
•DIP8,DIP9иDIP12 остават неизползвани
(отстранени са функциите „плавно спиране” и
„против притискане”, както ифункцията за
защитното устройсво VULCAN VUS).
•Отчитането сфотоклетката FT2 е
променено иезаместено сотчитане с
фотоклетка при отваряне: работи само при
отваряне; ако се активира по време на отваряне,
вратата се задържа исе затваря впродължение
на 2 секунди, след което, при получаване на
команда за движение, вратата се затваря.
•Променени са функциите, свързани сDIP5.
Импулсът за ход назад/ хидравличен удар се
премахва,аDIP5 остава да контролира
поведението на ST1 иST2, което се извършва
както следва:
При DIP10=OFF (деактивиран режим
присъствие на човек):
– DIP5=OFF: ST1 започва пълното отваряне, а
ST2 отварянето за пешеходци,
– DIP5=ON: ST1 започва пълното отваряне, а
ST2 пълното затваряне.
При DIP10=ON (активиран режим присъствие
на човек):
– DIP5=OFF: присъствие на човек при
отваряне изатваряне (ST1 отваря при
натискане със задържане; ST2 затваря при
натискане със задържане),
– DIP5=ON: присъствие на човек при
затваряне (ST1 отваря при кратко натискане;
ST2 затваря при натискане със задържане).
3
МОНТАЖ
Направете електрическата инсталация както е
описано връководството за контролната платка
VIVO-M101, като имате предвид, че операторите и
връзката за електрическо захранване трябва да
съответстват на схемата на следата страница:
Z“Фиг. 1 Връзки на електрическото захранване и
на операторите”.
4
ПРОГРАМИРАНЕ ИПУСК
Изпълнете програмирането както еописано в
ръководството за контролните панели VIVO-
M101, като не забравяте, чDIP8, DIP9 иDIP12
трябва винаги да са вположение OFF (изкл.).
OВАЖНО: DIP8, DIP9 иDIP12 винаги трябва да
са вположение OFF (изкл.).
5
УСТАНОВЯВАНЕ НА НЕИЗПРАВНОСТ
Следвайте инструкциите на ръководството за
контролната платка VIVO-M101, като вземете под
внимание предпазители F1, F2 иF3 на трифазната
платка (вж. фигурата на следващата страница).
MSA-102/01
Български

Anexo_T101_BG_01.fm - 13/12/13
VIVO-T101
14 Инструкции за монтаж
Връзки на електрическото захранване ина операторите
Фиг. 1 Връзки на електрическото захранване ина операторите
G1 G2 G3
ST1
FT1
P1 P2 P3
ST2
FT2
P4 P5 P6
STOP
P7 P8 P11
P12
LOCK
FCA1
FCC1
P15 P14 P16
P22 P23
Courtesy
Light Lam .
G7 G8 G9 G10
24Vac
NL
POWER
MOTOR1 (G2-G1-COM)
3
P227W
F1 F2 F3
N
S
PE
DL4 DL5
DL4 индикатор отворено
DL5 индикатор затворено
PUL1 минибутон затваряне
PUL2 минибутон отваряне
SW1 прекъсвач за захранване
SW2 Програмиращи DIP
Mмотор за трифазен оператор
U, V, W връзки към мотор на оператор
PE връзка заземяване
F1 предпазител за линия R (6.3 A)
F2 предпазител за линия S (6.3 A)
F3 предпазител за линия Т(6.3 A)
Връзки между платки
G1 отворено
G2 затворено
G3 общи (COM)
NN еднофазна платка за захранващо
напрежение снулева фаза
S-L линия на захранващо напрежение
седнофазна платка
ZПри натискане на PUL1 (затваряне) DL5 светва исе активират проводникови клеми G2 иG3.
ZПри натискане на PUL2 (отваряне) DL4 светва исе активират проводникови клеми G1 иG3.
ZОборудване 3x400V
(400V между фазите):
свържете трите фази към
проводникови клеми R, S иT,
анулата към проводникова
клема N.
OПри оборудването
3x400V нулата трябва да
се свърже към
проводникова клема N,
за да се предотврати
повреда на контролната
платка.
ZОборудване 3x230V
(230V между фазите):
свържете трите фази към
проводникови клеми R, S иT и
свържете смостче
проводникови клеми N иR.
Проверка за смяна на посоката
Натиснете PUL1 (отворено) иPUL2 (затворено), за да проверите смяната на посоката
на оператора. Ако не еправилна, разменете връзки V иW.

Anexo_T101_AR_01.fm - 13/12/13
Cuadro de maniobra VIVO-T101 15
VIVO-T101
Instrucciones de instalación y programación
1
INTRODUCCIÓN
Estas hojas de instrucciones son válidas para los cuadros
de maniobra VIVO-T101 y deben ser leídas junto a los
manuales de instrucciones VIVO-M101.
ãTenga en cuenta las advertencias de seguridad
descritas en el manual VIVO-M101.
2
DESCRIPCIÓN
El cuadro de maniobra VIVO-T101 es adecuado para
instalaciones con red de alimentación trifásica y
accionadores trifásicos.
Las características de los cuadros de maniobra VIVO-
T101 son similares a las de los cuadros VIVO-M101, con
las siguientes diferencias:
• Se ha añadido una placa trifásica, para permitir
la conexión a la red de alimentación trifásica y
a los accionadores trifásicos.
• Se ha eliminado la función “paro suave”, por lo
que DIP8 ha quedado reservado para futuros
usos, y debe colocarse siempre en OFF.
• Algunos componentes han cambiado.
• El software es específico.
3
INSTALACIÓN
Realice la instalación eléctrica como se describe en el
manual de los cuadros VIVO-M101, teniendo en cuenta
que para la conexión de la alimentación y de los
accionadores debe seguir el esquema de la página
siguiente:
Z“Fig. 1 Conexionado de la alimentación y de los
accionadores”.
4
PROGRAMACIÓN Y PUESTA EN SERVICIO
Realice la programación como se describe en el manual
de los cuadros VIVO-M101, teniendo en cuenta que
DIP8 debe estar siempre en OFF.
OIMPORTANTE: DIP8 debe estar siempre en OFF.
5
DIAGNÓSTICO DE AVERÍAS
Siga las instrucciones del manual de los cuadros VIVO-
M101, teniendo en cuenta los fusibles F1, F2 y F3 de la
placa trifásica (ver figura de la página siguiente).
Fig. 1
MSA-102/01
Español
2
3
4
5
ﻑﺻﻭﻟﺍ
ﺏﻳﻛﺭّﺗﻟﺍ
ﻝﻣﻌﻟﺍ ءﺩﺑ ﻭ ﺔﺟﻣﺭﺑﻟﺍ
ﺏﺎﻁﻋﻷﺍ ﺹﻳﺧﺷﺗ
ﻝﻳﻟّﺩﻟﺍ ﻲﻓ ﺔﻓﻭﺻﻭﻣﻟﺍ ﻥﺎﻣﻷﺍ ﺕﺎﻬﻳﺑﻧﺗ ﺭﺎﺑﺗﻋﻻﺍ ﻲﻓ ﺫﺧﻷﺎﺑ ﻙﻳﻠﻋ
.VIVO-M101
/ﻊﺟﺍﺭّﺗﻟﺍ ﺽﺑﻧ .ﺎﻬﻠﻳﺩﻌﺗ ّﻡﺗ DIP5 ﺏ ﺔﻁﺑﺗﺭُﻣﻟﺍ ﻑﺋﺎﻅﻭﻟﺍ •
ﻲﻓ ﻡﱡﻛﺣّﺗﻠﻟ ﻝ ّ ﻭﺣﺗﻳ DIP5 ﻭ ، ﺎﻬﻓﺫﺣ ﻡﺗﻳ ﺔﻗﺭﻁﻣﻟﺍ ﺔﺑﺭﺿ
:ﺔﻳﺗﻵﺍ ﺔﻘﻳﺭﻁﻟﺎﺑ ﺢﺑﺻﻳ ﻭ ST2 ﻭ ST1 ﻙﻭﻠﺳ
:(ﻝّﻌﻔُﻣ ﺭﻳﻏ ﺭﺿﺎﺣﻟﺍ ﻝﺟﺭﻟﺍ ﻁﻣﻧ) OFF = DIP10 ﻊﻣ
ﺢﺗﻓ ST2 ﻭ ﻲّﻠﻛﻟﺍ ﺢﺗﻔﻟﺍ ﺃﺩﺑﻳ ST1: OFF = DIP5 –
ﺓﺎﺷُﻣﻟﺍ
ﺃﺩﺑﻳ ST2 ﻭ ﻲّﻠﻛﻟﺍ ﺢﺗﻔﻟﺍ ﺃﺩﺑﻳ ST1: ON = DIP5 –
.ﻲّﻠﻛﻟﺍ ﻕﻠﻐﻟﺍ
:(ﻝّﻌﻔُﻣ ﺭﺿﺎﺣﻟﺍ ﻝﺟﺭﻟﺍ ﻁﻣﻧ) ON = DIP10 ﻊﻣ
ﻊﻣ) ﻕﻠﻐﻟﺍ ﻭ ﺢﺗﻔﻟﺍ ﺩﻧﻋ ﺭﺿﺎﺣ ﻝﺟﺭ :OFF = DIP5 –
ﻰﻠﻋ ﻅﺎﻔﺣﻟﺍ ﻊﻣ ﻭ ، ﺢﺗﻔﻳ ﺎﻁﻭﻐﺿﻣ ST1 ﻰﻠﻋ ﻅﺎﻔﺣﻟﺍ
(ﻕﻠﻐُﻳ ﺎﻁﻭﻐﺿﻣ ST2
ST1 ﻊﻣ) ﻕﻠﻐﻟﺍ ﺩﻧﻋ ﺭﺿﺎﺣ ﻝﺟﺭ :ON = DIP5 –
ST2 ﻰﻠﻋ ﻅﺎﻔﺣﻟﺍ ﻊﻣ ﻭ ﺢﺗﻔﻳ ﺓﺭﻳﺻﻗ ﺓﺩﻣﻟ ﺎﻁﻭﻐﺿﻣ
(ﻕﻠﻐُﻳ ﺎﻁﻭﻐﺿﻣ
."ﺕﻼّﻐﺷّﻣﻟﺍ ﻭ ﺔﻳﺫﻐّﺗﻟﺍ ﻝﻳﺻﻭﺗ 1 ﻝﻛﺷ"
ﻥﺃ ﺏﺟﻳ ﻭ VIVO-T101 ﻡﱡﻛﺣّﺗﻟﺍ ﺕﺎﺣﻭﻠﻟ ﺔﺣﻟﺎﺻ ﻩﺫﻫ ﺕﺎﻣﻳﻠﻌّﺗﻟﺍ ﺕﺎﺣﻔﺻ
.VIVO-M101 ﺕﺎﻣﻳﻠﻌﺗ ﻝﺋﻻﺩ ﻊﻣ ﺎﻬﺗﺋﺍﺭﻗ ﻡﺗﻳ
ﺔﻳﺫﻐﺗ ﺔﻛﺑﺷ ﺕﺍﺫ ﺕﺎﺑﻳﻛﺭﺗﻟ ﺔﺑﺳﺎﻧﻣ ﻥﻭﻛﺗ VIVO-T101 ﻡﱡﻛﺣّﺗﻟﺍ ﺔﺣﻭﻟ
.ﺭﺍﻭﻁﻷﺍ ﺔّﻳﺛﻼﺛ ﺕﻼّﻐﺷُﻣ ﻭ ﺭﺍﻭﻁﻷﺍ ﺔّﻳﺛﻼﺛ
ﺹﺋﺎﺻﺧﻟ ﺔﻬﺑﺎﺷُﻣ ﻥﻭﻛﺗ VIVO-T101 ﻡﱡﻛﺣّﺗﻟﺍ ﺕﺎﺣﻭﻟ ﺹﺋﺎﺻﺧ
:ﺔﻳﻟﺎّﺗﻟﺍ ﺕﺎﻓﻼﺗﺧﻻﺍ ﻊﻣ VIVO-M101 ﻡﱡﻛﺣّﺗﻟﺍ ﺕﺎﺣﻭﻟ
ﺔﻛﺑﺷﺑ ﻝﺎﺻّﺗﻻﺎﺑ ﺡﺎﻣّﺳﻠﻟ ﺭﺍﻭﻁﻷﺍ ﺔﻳﺛﻼﺛ ﺔﺣﻭﻟ ﺔﻓﺎﺿﺇ ﺕﻣﺗ •
.ﺭﺍﻭﻁﻷﺍ ﺔﻳﺛﻼﺛ ﺕﻼّﻐﺷُﻣﻟﺎﺑ ﻭ ﺭﺍﻭﻁﻷﺍ ﺔﻳﺛﻼﺛ ﺔﻳﺫﻐّﺗﻟﺍ
.(.P.M ﺩﻬﺟﻟﺍ ﺱﺎﻳﻘﻣ) ﻡﺯﻌﻟﺍ ﻁﺑﺿ ﻑﺫﺣ ﻡﺗ
•
ﺔﻟﺍﺯﺍ ﻡﺗ) ﻡﺍﺩﺧﺗﺳﺍ ﻼﺑ ﻰﻘﺑﺗ DIP12 ﻭ DIP9 ﻭ DIP8 •
ﺔﻔﻳﻅﻭﻟﺍ ﻭ "ﻕﺣّﺳﻠﻟ ﺩﺎﺿﻣ" ﺔﻔﻳﻅﻭﻟﺍ ﻭ "ﺊﻁﺎﺑﺗُﻣ ﻑﱡﻗﻭﺗ" ﺔﻔﻳﻅﻭﻟﺍ
.(VULCAN VUS ﻥﻣﻷﺍ ﺯﺎﻬﺟﻟ
ﻲﻛﻟ ، ﺎﻬﻠﻳﺩﻌﺗ ّﻡﺗ FT2 ﺔﻳﺋﻭﺿﻭﺭﻬﻛﻟﺍ ﺔﻳﻠﺧﻟﺍ ﺔﻁﺳﺍﻭﺑ ﺩﺻّﺭﻟﺍ
•
ﺢﺗﻔﻟﺍ ﻝﻼﺧ ﺔﻟﺎّﻌﻓ ﻥﻭﻛﺗ ﻁﻘﻓ :ﺢﺗﻔﻟﺍ ﻲﻓ ﺔّﻳﺋﻭﺿﻭﺭﻬﻛ ﺔﻳﻠﺧ ﻥﻭﻛﺗ
ﻥﻳﺗﻳﻧﺎﺛ ﻝﻼﺧ ﺎﻬﻘﻠﻏ ﻡﺗﻳ ﻭ ﺔﺑﺍ ّ
ﻭﺑﻟﺍ ﻑّﻗﻭﺗﺗ ﺎﻬﻠﻳﻐﺷﺗ ّﻡﺗ ﻭﻟ ﻪﺋﺎﻧﺛﺃ ﻭ
.ﺔﺑﺍ ّ ﻭﺑﻟﺍ ﻕﻠﻏ ﻡﺗﻳ ﺔﻛﺭﺣﻟﺍ ﺭﻣﺃ ﻝﺎﺑﻘﺗﺳﺍ ﺩﻧﻋ ﺎﻫﺩﻌﺑ ﻭ ،
ﺕﺎﺣﻭﻠﻟﺍ ﻝﻳﻟﺩ ﻲﻓ ﻑﻭﺻﻭﻣ ﻭﻫ ﺎﻣﻛ ﺔّﻳﺑﺭﻬﻛﻟﺍ ﺕﺎﺑﻳﻛﺭّﺗﻟﺍ ﻝﻣﻌﺑ ﻡﻗ
ﺕﻼّﻐﺷُﻣﻟﺍ ﻭ ﺔﻳﺫﻐّﺗﻟﺍ ﻝﻳﺻﻭﺗﻟ ﻪّﻧﺃ ﺭﺎﺑﺗﻋﻻﺎﺑ ﺫﺧﻷﺍ ﻊﻣ ، VIVO-M101
:ﺔﻳﻟﺎّﺗﻟﺍ ﺔﺣﻔّﺻﻟﺍ ﻁّﻁﺧُﻣ ﺔﻌﺑﺎﺗﻣ ﺏﺟﻳ
ﻡﱡﻛﺣّﺗﻟﺍ ﺕﺎﺣﻭﻟ ﻝﻳﻟﺩ ﻲﻓ ﻑﻭﺻﻭﻣ ﻡﻫ ﺎﻣﻛ ﺔﺟﻣﺭﺑﻟﺍ ﻝﻣﻌﺑ ﻡﻗ
ﻭ DIP9 ﻭ DIP8 ﻥﺃ ﺭﺎﺑﺗﻋﻻﺍ ﻲﻓ ﺫﺧﻷﺍ ﻊﻣ ، VIVO-M101
.OFF ﻊﺿﻭ ﻲﻓ ﺎﻣﺋﺍﺩ ﺍﻭﻧﻭﻛﻳ ﻥﺃ ﺏﺟﻳ DIP12
ﺍﻭﻧﻭﻛﻳ ﻥﺃ ﺏﺟﻳ DIP12 ﻭ DIP9 ﻭ DIP8 :ﻡﺎﻫ O
.OFF ﻊﺿﻭ ﻲﻓ ﺎﻣﺋﺍﺩ
ﺭﺎﺑﺗﻋﻻﺎﺑ ﺫﺧﻷﺍ ﻊﻣ VIVO-M101 ﺕﺎﺣﻭﻠﻟﺍ ﻝﻳﻟﺩ ﺕﺎﻣﻳﻠﻌﺗ ﻊﺑﺗﺍ
ﺭﺍﻭﻁﻷﺍ ﺔﻳﺛﻼﺛ ﺔﺣﻭﻠﻟ F3 ﻭ F2 ﻭ F1 ﺓﺭﻬﺻﻧُﻣﻟﺍ ﺕﺎﻣﺎﻣّﺻﻟﺍ
.(ﺔﻳﻟﺎّﺗﻟﺍ ﺔﺣﻔّﺻﻟﺎﺑ ﻝﻛّﺷﻟﺍ ﺭﻅﻧﺍ)
1
ﺔﻣّﺩﻘُﻣﻟﺍ
VIVO-T101 ﻡﱡﻛﺣّﺗﻟﺍ ﺔﺣﻭﻟ
ᥴᦀᧃᦎᥲᦿҫӇᥰ᧔ᦻᦎӐ᥸ᦿҫҮ᥮ᧄ᧔ᧀ᦬᥷ ᥴӐ᧔ᥱᦎ᦬ᦿҫ

Anexo_T101_AR_01.fm - 13/12/13
VIVO-T101
16 Instrucciones de instalación
DL4
DL5
PUL1
PUL2
SW1
SW2
M
U ﻭV ﻭW
PE
F1
F2
F3
G1
G2
G3
N-N
S-L
ﺕﻼّﻐﺷُﻣﻟﺍ ﻭ ﺔﻳﺫﻌّﺗﻟﺍ ﻝﻳﺻﻭﺗ
ﺕﻟﻭﻓ 400) ﺕﻟﻭﻓ 400x3 ﺕﺎﺑﻳﻛﺭﺗ
:(ﻝﺣﺍﺭﻣﻟﺍ ﻥﻳﺑ
S ﻭ R ﺕﺎّﻁﺣﻣﻟﺎﺑ ﻝﺣﺍﺭﻣ ﺙﻼّﺛﻟﺍ ﻝﺻﻭ
.N ﺔّﻁﺣﻣﻟﺎﺑ ﺩﻳﺎﺣُﻣﻟﺍ ﻝﺻﻭ ﻭ ، T ﻭ
ﺕﻟﻭﻓ 230) ﺕﻟﻭﻓ 230x3 ﺕﺎﺑﻳﻛﺭﺗ
:(ﻝﺣﺍﺭﻣﻟﺍ ﻥﻳﺑ
ﻭ R ﺕﺎّﻁﺣﻣﻟﺍ ﻰﻟﺇ ﻝﺣﺍﺭﻣ ﺙﻼّﺛﻟﺍ ﻝﺻﻭ
N ﺕﺎّﻁﺣﻣﻟﺍ ﻥﻳﺑ ﻱﺭﺑﻭﻛ ﻝﻣﻋ ﻭ T ﻭ S
.R ﻭ
ﺕﺎﺣﻭﻠﻟﺍ ﻥﻳﺑ ﺎﻣ ﺕﻼﻳﺻﻭﺗ
ﻥﺍﺭﻭّﺩﻟﺍ ﻩﺎﺟّﺗﺍ ﻥﻣ ﻕﱡﻘﺣّﺗﻠﻟ
ﺢﺗﻓ ﺭّﺷﺅُﻣ
ﻕﻼﻏﺇ ﺭّﺷﺅُﻣ
ﺭﻳﻐﺻ ﻕﻼﻏﺇ ﺭﺯ
ﺭﻳﻐﺻ ﺢﺗﻓ ﺭﺯ
ﺔﻳﺫﻐّﺗﻟﺍ ﺭﺎّﻳﺗ ﻊﻁﻗ ﺭﺯ
ﺔﺟﻣﺭﺑﻟﺍ DIPs
ﺭﺍﻭﻁﻷﺍ ﻲﺛﻼﺛ ﻝّﻐﺷُﻣﻟﺍ ﻙّﺭﺣُﻣ
ﻝّﻐﺷُﻣﻟﺍ ﻙّﺭﺣُﻣ ﺕﻼﺻﻭ
ﺔّﻳﺿﺭﺃ ﺔﻠﺻﻭ
(A 6,3) R ﻁﺧ ﺭﻬﺻﻧُﻣ ﻡﺎﻣﺻ
(A 6,3) S ﻁﺧ ﺭﻬﺻﻧُﻣ ﻡﺎﻣﺻ
(A 6,3) T ﻁﺧ ﺭﻬﺻﻧُﻣ ﻡﺎﻣﺻ
ﺢﺗﻓ
ﻕﻼﻏﺇ
(COM) ﻙﺭﺗﺷُﻣ
ﺭﺍﻭﻁﻷﺍ ﺔﻳﺩﺎﺣﺃ ﺔﺣﻭﻟ ﺔﻳﺫﻐﺗ ﺩﻳﺎﺣُﻣ
ﺭﺍﻭﻁﻷﺍ ﺔﻳﺩﺎﺣﺃ ﺔﺣﻭﻟ ﺔﻳﺫﻐﺗ ﻁﺧ
.G3 ﻭ G2 ﺕﺎّﻁﺣﻣﻟﺍ ﻝﻳﻌﻔﺗ ﻭ DL5 ﺔﺋﺎﺿﺇ ﻡﺗﻳ (ﻕﻼﻏﺇ) PUL1 ﻁﻐﺿﺑ
ﻝﻳﺩﺑﺗﺑ ﻡﻗ ، ﺢﻳﺣﺻ ﺭﻳﻏ ﻪّﻧﺃ ﻭﻟ .ﻝّﻐﺷُﻣﻟﺍ ﻥﺍﺭﻭﺩ ﻩﺎﺟّﺗﺍ ﻥﻣ ﻕﱡﻘﺣّﺗﻠﻟ (ﻕﻼﻏﺇ) PUL2 ﻭ (ﺢﺗﻓ) PUL1 ﻁﻐﺿﺑ ﻡﻗ
.W ﻭ V ﺕﻼﺻﻭﻟﺍ
."ﺕﻼّﻐﺷّﻣﻟﺍ ﻭ ﺔﻳﺫﻐّﺗﻟﺍ ﻝﻳﺻﻭﺗ 1 ﻝﻛﺷ"
.G3 ﻭ G1 ﺕﺎّﻁﺣﻣﻟﺍ ﻝﻳﻌﻔﺗ ﻭ DL4 ﺔﺋﺎﺿﺇ ﻡﺗﻳ (ﺢﺗﻓ) PUL2 ﻁﻐﺿﺑ
2
ﺏﻳﻛﺭّﺗﻟﺍ ﺕﺎﻣﻳﻠﻌﺗ
