Erreka ATLAS G 605 User guide

ATLAS
ACCIONADOR HIDRAULICO PARA PUERTA BASCULANTE
MANUAL DEL INSTALADOR
UP-AND-OVER DOOR HYDRAULIC ACTUATOR
INSTALLER'S MANUAL
www.erreka-automation.com

3
NORMAS GENERALES DE SEGURIDAD
- Leer atentamente las instrucciones antes de comenzar la instalación del producto. Una instalación incorrecta puede causar daños
irreparables a personas y/o bienes.
- El montaje, las conexiones eléctricas y las regulaciones deben ser efectuadas por personal cualificado respetando las Normas
vigentes y según las instrucciones indicadas a continuación.
- Antes de comenzar la instalación, verifique la integridad del producto.
- Los materiales de embalaje deben desecharse sin causar daño al medio ambiente. Manténgase fuera del alcance de los niños por ser
una potencial fuente de peligro.
- El motor debe ser destinado exclusivamente al uso para el cual ha sido concebido. Cualquier otro uso debe considerarse
inadecuado y por tanto peligroso.
- Los dispositivos de seguridad (células fotoeléctricas, marcos sensibles, topes de emergencia, etc.) deben instalarse respetando las
normas vigentes, así como el ambiente de instalación, el funcionamiento del sistema y la fuerza ejercida por la puerta. Los dispositivos
de seguridad deben de proteger toda la zona de la trayectoria de la puerta para evitar atrapamientos o cizallamiento.
- Aplicar las señalizaciones previstas por las normas vigentes para identificar las zonas peligrosas.
- Antes de conectar la alimentación eléctrica, comprobar que la potencia instalada es superior a la requerida por el automatismo.
- Realizar la conexión a tierra según las normas de seguridad vigentes.
- El instalador deberá informar al usuario sobre funcionamiento automático, manual y de emergencia de la
puerta, y entregarle las instrucciones de uso.
- El fabricante no podrá ser considerado responsable de los eventuales daños ocasionados por el incumplimiento de estas normas.
CARACTERISTICAS TECNICAS
.- Motor monofásico con condensador permanente
.- Alimentación: 230 Vac-50Hz
.- Potencia: 200W
.- Intensidad: 1 A
.- Condensador: 10 µF
.- Velocidad de salida: 1,5 r.p.m.
.- Par máximo: 400 N.m.
.- Factor protección: IP54
.- Cuadro EP1 / VIVO-M101 / VIVO-M203
ESPAÑOL
Modelo
Uso
Bloqueo
Anti-
atrapamiento
G 605
Colectivo
NO
NO
G 605 F
Colectivo
SI
NO
G 615
Colectivo
NO
NO
G 635I
Colectivo
NO
SI
G 640I
Colectivo
SEMI
SI
G 645I
Colectivo
SI
SI

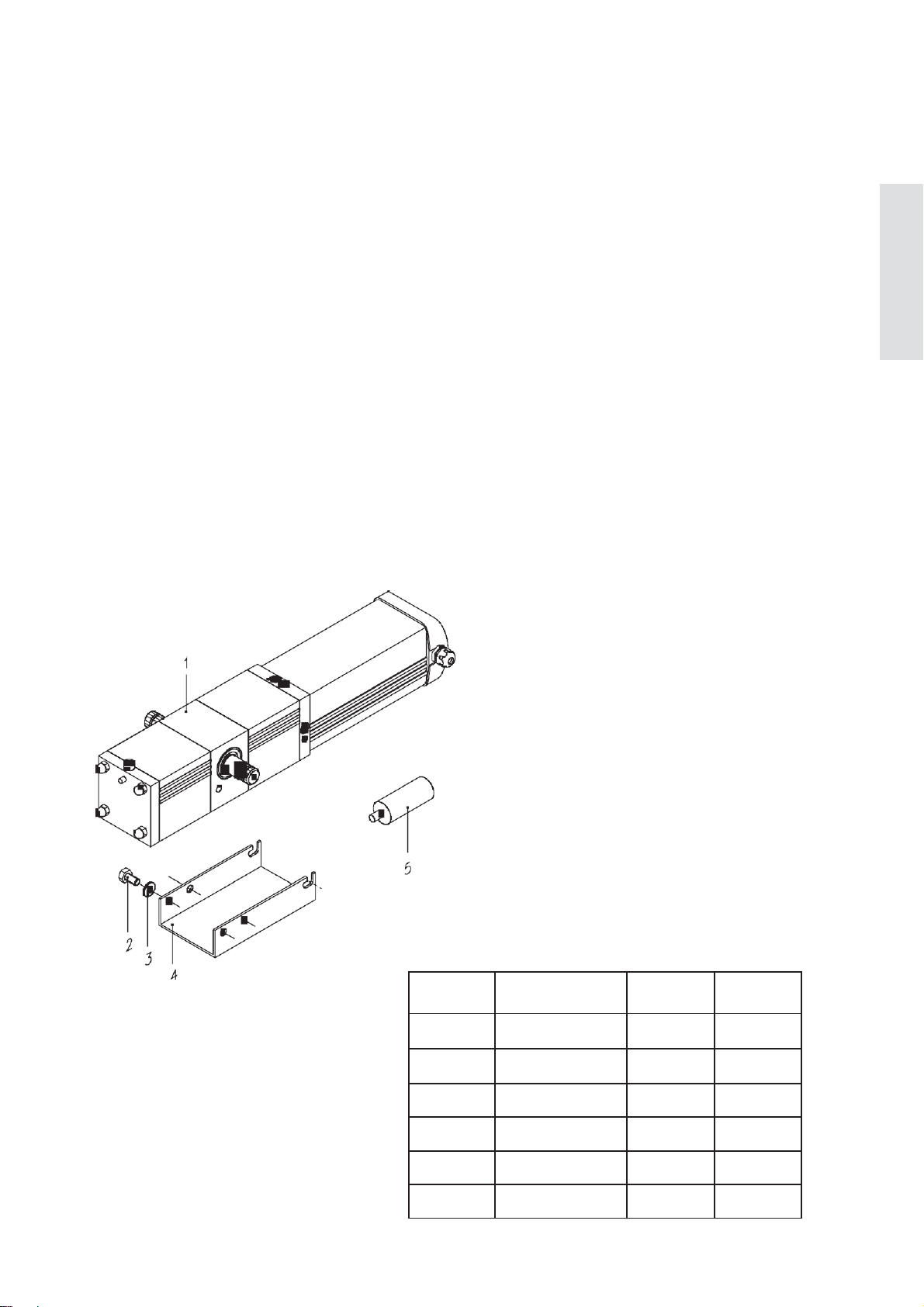

1. Accionador hidráulico rotativo
2. Tornillo hexagonal M10x20 DIN 933 (6)
3. Arandela GROWER 10 DIN 127 (6)
4. Soporte de motor
5. Condensador

4
CONDICIONES INICIALES
- La estructura existente debe de ser suficientemente robusta y estable.
- La puerta se debe abrir y cerrar a mano sin ninguna dificultad.
- Corregir los posibles defectos (rozamientos excesivos, falta de engrase, alabeos, etc.).
INSTALACION DEL ACCIONADOR
1.- Colocar los soportes del motor siguiendo el esquema correspondiente.
2.- Colocar la cerradura hidráulica en la hoja inferior de la puerta (modelo G615).
3.- Colocar el accionador en el soporte, sujetándolo con los tornillos que se suministran con el equipo.
4.- Equilibrar los contrapesos para que no tenga tendencia a subir ni a bajar.
5.- Conectar el accionador al cuadro y probar su funcionamiento.
6.- Comprobar el sentido de giro utilizando los pulsadores abrir y cerrar del cuadro. Si no fuese el correcto intercambiar de posición los
cables G1 y G2.
7.- Colocar los herrajes. Para posicionar el eje de transmisión, utilizar los pulsadores abrir y cerrar del cuadro de maniobras.
8.- Regular las presiones de apertura y cierre. La presión aumenta a medida que giramos los tornillos en sentido horario y disminuye si
los giramos en sentido anti-horario.
No apretar los tornillos a tope.
9.- Programar el cuadro según las instrucciones adjuntas en el mismo.
10.-Conectar los distintos accesorios (fotocélula, luz de garaje, etc.)
ESPAÑOL

5
ELEMENTOS DE SEGURIDAD
Se recomienda la instalación de elementos adicionales de seguridad (fotocélulas, bandas de seguridad, etc.) con el fin de garantizar
la seguridad de las personas u otros objetos que pudieran interferir en el movimiento de la puerta.
DIAGNOSTICO DE AVERIAS
1.- El motor no funciona:
1.1. Verificar si el motor está correctamente conectado.
1.2. Verificar la tensión que llega al motor. (230V AC)
1.3. Verificar si el condensador está conectado.
2.- El motor funciona en un único sentido:
2.1.- Verificar si el común del motor está correctamente conectado.
3.- El motor no tiene fuerza:
3.1. La puerta presenta puntos duros en su recorrido. Desmontar el motor y eliminar dichos puntos hasta que la puerta pueda
moverse manualmente sin dificultad.
3.2. El motor no tiene suficiente presión de aceite. Regular la presión.
3.3. Verificar si se ha conectado el condensador y si la capacidad de este es la adecuada (Ver etiqueta del motor)
3.4. Verificar si el tornillo de desbloqueo está en posición de funcionamiento automático.
4.- En caso de avería del cable de alimentación del motor, este debe ser sustituido por un servicio técnico homologado.
Si tras haber realizado todas las verificaciones y ajustes indicados, persiste la avería, diríjase al distribuidor
o al servicio técnico homologado más próximo, indicando con el mayor detalle posible la avería observada.
MANTENIMIENTO
Examinar periódicamente la instalación para detectar posibles señales de desgaste, daños o desequilibrios.
Comprobar el perfecto funcionamiento de la puerta.
Cada 6 meses revisar todos los elementos de seguridad.
Comprobar el sistema de desbloqueo manual.
CERTIFICADO DE GARANTIA
Garantizamos el presente equipo durante un periodo de 2 años a partir de la fecha de suministro.
Dicha garantía es aplicable a todo defecto de fabricación.
Es responsabilidad del instalador el hacer llegar el equipo a los servicios técnicos autorizados.
Esta garantía noincluye:
.- Daños ocasionados por una instalación o utilización incorrecta del equipo.
.- Daños ocasionados por una utilización para la cual no haya sido diseñado.
.- Daños provocados por agentes externos o atmosféricos (rayos, inundaciones, etc)
.- Daños ocasionados por la manipulación realizada por personal no autorizado.
ESPAÑOL

6
PUERTA BASCULANTE ARTICULADA DE APERTURA EXTERIOR CON HERRAJE CENTRAL
PUERTA BASCULANTE ARTICULADA DE APERTURA EXTERIOR
CON HERRAJE CENTRAL Y CERRADURA HIDRÁULICA
ESPAÑOL

7
PUERTA BASCULANTE ARTICULADA DE
APERTURA EXTERIOR CON HERRAJES LATERALES TELESCOPICOS
PUERTABASCULANTE ARTICULADA DE APERTURA EXTERIOR CON HERRAJES
LATERALES TELESCOPICOS Y EL MOTOR COLOCADO EN LA HOJA INFERIOR
ESPAÑOL

8

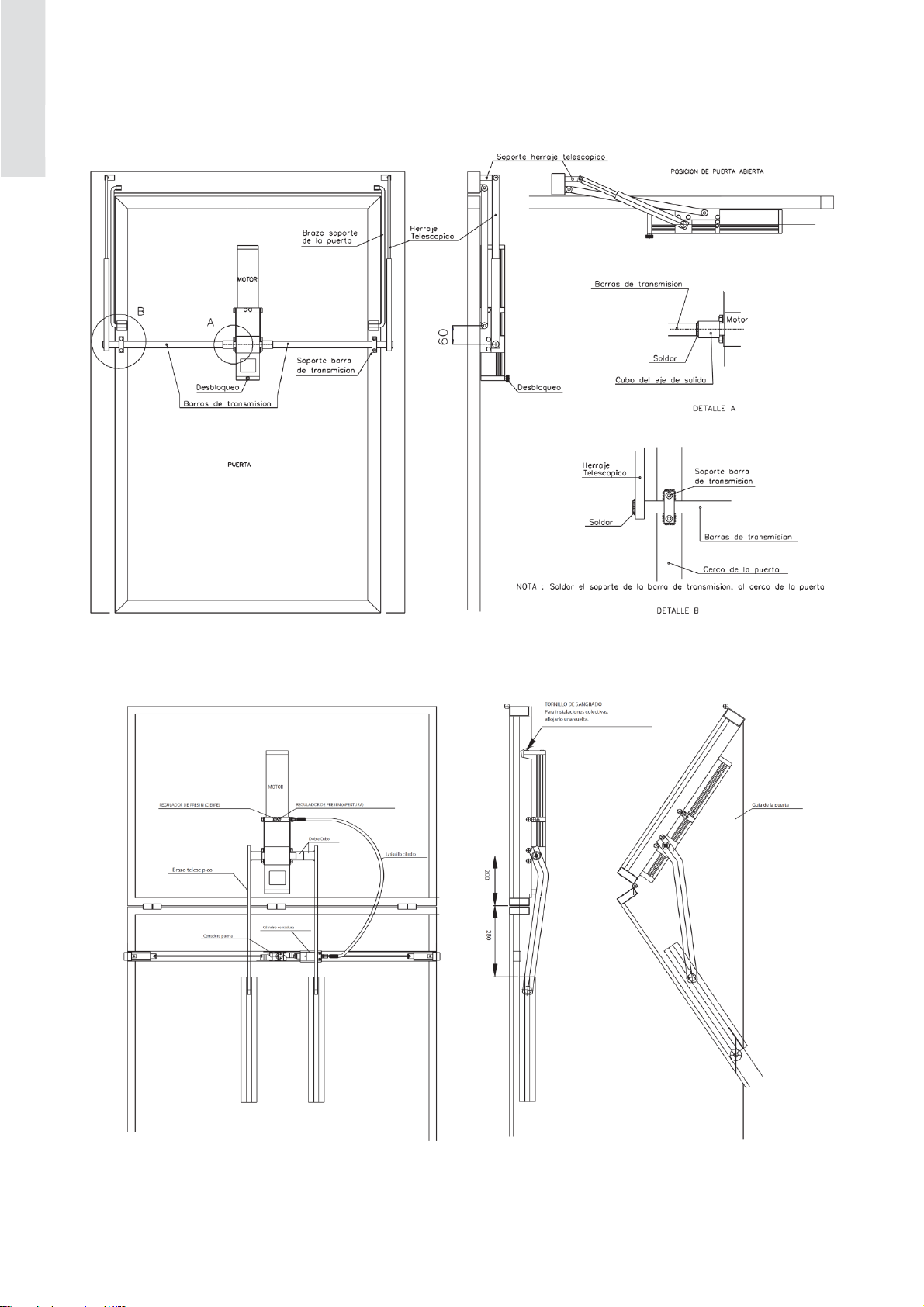

PUERTA BASCULANTE DE UNA HOJA CONTRAPESADA
CON HERRAJES LATERALES TELESCOPICOS
PUERTA BASCULANTE ARTICULADA DE APERTURA INTERIOR CON HERRAJE CENTRAL Y CERRADURA HIDRAULICA
ESPAÑOL

9
PUERTA BASCULANTE ARTICULADA DE APERTURA INTERIOR CON HERRAJE TELESCOPICO
PUERTA BASCULANTE ARTICULADA DE APERTURA INTERIOR CON HERRAJE CENTRAL
ESPAÑOL

10
PUERTA BASCULANTE ARTICULADA DE APERTURA INTERIOR CON HERRAJE TELESCOPICO Y CERRADURA HIDRAULICA
BASCULANTE ARTICULADA DE APERTURA INTERIOR CON HERRAJE SAXO INTERIOR
Y SALIDA A CERRADURA HIDRAULICA
ESPAÑOL

11
INSTRUCCIONES DE USO (Entregar al usuario)
ADVERTENCIAS GENERALES DE SEGURIDAD
- Las siguientes advertencias forman parte integrante del producto y deben ser entregadas al usuario.
- Lea atentamente las indicaciones. Conserve las instrucciones y entréguelas a futuros usuarios.
- No entrar en el radio de acción de la puerta mientras esta se encuentra en movimiento. No pasar por debajo de la puerta hasta que
se haya detenido por completo.
- No oponerse al movimiento de la puerta motorizada.
- No operar en las cercanías de las bisagras o elementos mecánicos en movimiento.
- Ordenar la maniobra de la puerta solamente cuando esta sea visible y esté libre de obstáculos.
- No permitir que los niños y animales permanezcan dentro del radio de acción de la puerta.
- No permitir a los niños manipular ni jugar con los mandos de apertura.
- En caso de desperfecto y/o mal funcionamiento del aparato, desconectarlo y abstenerse de manipularlo.
- La limpieza, el mantenimiento y las reparaciones deben de ser efectuadas exclusivamente por personal cualificado
- El fabricante no podrá ser considerado responsable de los eventuales daños ocasionados por el incumplimiento de estas normas.
OPERACION DE DESBLOQUEO
Para abrir la puerta en modo manual siga los siguientes pasos:
Instalación con cerradura
Desbloquear la cerradura con su llave correspondiente y mover la puerta manualmente.
Accionadores con bloqueo hidráulico
Girar media vuelta en sentido anti-horario uno de los dos tornillos situados en la parte inferior del accionador y mover la puerta
manualmente.
FUNCIONAMIENTO MANUAL FUNCIONAMIENTO AUTOMATICO
La velocidad de apertura manual debe ser similar a la que el motor lleva en condiciones normales de funcionamiento.
ESPAÑOL

12

13
GENERAL SAFETY NORMS
- Please read the instructions carefully before installing the product. An incorrect installation can cause irreparable material damage
and/or personal injury.
- The assembly, the electrical connections and the regulations must be carried out by qualified personnel in accordance with current norms
and the following instructions.
- Before beginning the installation, check the product is OK.
- The packaging material must be disposed of without harm to the environment. Keep out of the reach of children as it is a potential
hazard.
- The motor must be used exclusively for what it has been designed. Any other use must be considered inappropriate and dangerous.
- The safety devices (photo-electric cells, sensitive frames, emergency end stops, etc.) must be installed in accordance with the norms in
force and the installation environment, the functioning of the system and the force of the door. The safety devices must protect all the
area in the sweep of the door to avoid trapping and shearing.
- Use the signs indicated by current norms to identify hazardous areas.
- Before connecting the mains supply, check that the power installed is greater than that required by the automaton.
- Connect to earth as set forth in current safety norms.
- The installer must inform the user of the automatic, manual and emergency functioning of the door and
give him/her the instructions for use.
- The manufacturer may not be held responsible for the damages caused by breach of these norms.
TECHNICAL SPECIFICATIONS
.- Single-phase motor with permanent condenser
.- Mains supply: 230V 50 Hz
.- Power: 200W
.- Current: 1 A
.- Condenser 10 µF
.- Output speed: 1.5 r.p.m.
.- Breakdown torque: 400 Nm
.- Protection level: IP54
.- EP1/ VIVO-M101 / VIVO–M203 control panel
ENGLISH
Model
Use
Locking
Anti-
trapping
G 605
Collective
NO
NO
G 605 F
Collective
YES
NO
G 615
Collective
NO
NO
G 635I
Collective
NO
YES
G 640I
Collective
SEMI
YES
G 645I
Collective
YES
YES
1. Hydraulic rotating actuator
2. Hexagonal M 10x20 DIN 933 (6)
3. 10 DIN 127 GROWER washer (6)
4. Motor support
5. Capacitor

14
INITIAL CONDITIONS
- The structure must be sufficiently robust and stable.
- The door must open and close by hand with ease.
- Correct any possible faults (excessive chafing, lack of greasing, warping, etc.)
INSTALLATION OF THE ACTUATOR
1.- Place the motor supports according with the corresponding diagram.
2.- Place the hydraulic lock on the bottom leaf of the door (model 615).
3.- Place the actuator on the support and fasten it with the screws supplied with the appliance.
4.- Balance the counterweights so that it moves neither up nor down.
5.- Connect the actuator to the control panel and check its functioning.
6.- Check the turn direction using the open and close pushbuttons on the control panel. If incorrect, change the positions of the G1 and
G2 cables.
7.- Place the hinges. To position the jackshaft, use the open and close pushbuttons on the manoeuvre control panel.
8.- Adjust the open and close pressures. The pressure increases as the screws are turned clockwise and it is reduced if they are turned anti-
clockwise.
Pressure
Open adjustment
Pressure
Close adjustment
Do not overtighten the screws.
9.- Programme the control panel in accord with the corresponding instructions.
10.- Connect the different accessories (photocell, garage light, etc.).
ENGLISH

15
SAFETY ELEMENTS
It is recommended that you install additional safety elements (photocells, safety bands, etc.) to guarantee the safety of the people or other
objects that could interfere in the movement of the door.
TROUBLESHOOTING
1.- The motor does not work:
1.1. Check that the motor is connected correctly.
1.2. Check that the power voltage reaches the motor (230V AC).
1.3. Check that the condenser is connected.
2.- The motor works in one direction only:
2.1.- Check that the common switch of the motor is connected correctly.
3.- The motor has no strength:
3.1. The door has hard parts in its sweep. Remove the motor and remove said points until the door can move manually with ease.
3.2. The motor does not have sufficient oil pressure. Check the pressure.
3.3. Check that the condenser has been connected and that the capacity is correct (see label on motor).
3.4. Check that the unblocking screw is in automatic position.
4.- In case of a fault in the motor power supply cable, it must be replaced by an official technical service.
If, after carrying out all these checks and adjustments, the fault persists, contact your nearest official technical
service or distributor, providing as many details as possible about the fault.
MAINTENANCE
Regularly check the installation to detect possible signs of wear and tear, damage or imbalance.
Check the door functions perfectly.
Check the safety elements every 6 months.
Check the manual unblocking system.
CERTIFICATE OF WARRANTY
We guarantee this appliance for a period of 2 years from the date of supply.
Said guarantee is applicable to all manufacturing faults.
The installer is responsible for taking the appliance to the authorised technical services.
This warranty does not include:
.- Damage caused by incorrect installation or use of the appliance.
.- Damage caused by use for which it has not been designed.
.- Damage caused by external or atmospheric agents (lightning, floods, etc.).
.- Damage caused by handling by unauthorised personnel.
ENGLISH

16
EXTERIOR OPENING OVERHEAD DOOR WITH A CENTRAL HINGE
EXTERIOR OPENING OVERHEAD DOOR WITH A LATERAL HINGE AND HYDRAULIC LOCK
ENGLISH

17
EXTERIOR OPENING OVERHEAD DOOR WITH TELESCOPIC LATERAL HINGES
EXTERIOR OPENING OVERHEAD DOOR WITH TELESCOPIC LATERAL HINGES AND THE MOTOR FITTED TO THE BOTTOM LEAF
ENGLISH

18
EXTERIOR OPENING OVERHEAD DOOR WITH A COUNTERWEIGHTED LEAF
AND TELESCOPIC LATERAL HINGES
INWARD-OPENING ARTICULATED OVERHEAD DOOR WITH CENTRAL FITTING AND HYDRAULIC LOCK
ENGLISH

19
INWARD-OPENING ARTICULATED OVERHEAD DOOR WITH TELESCOPIC FITTING
INWARD-OPENING ARTICULATED OVERHEAD DOOR WITH CENTRAL FITTING
ENGLISH

20
INWARD-OPENING ARTICULATED OVERHEAD DOOR WITH TELESCOPIC FITTING AND HYDRAULIC LOCK
INWARD-OPENING ARTICULED OVERHEAD DOOR WITH INTERIOR FITTING AND HYDRAULIC LOCK EXIT
ENGLISH
