Erreka VIVO-M201 User guide

CUADRO DE MANIOBRA UNIVERSAL CON PARO SUAVE PARA MOTORES
MONOFÁSICOS
MANUAL DEL INSTALADOR
ARMOIRE DE COMMANDE UNIVERSELLE AVEC ARRÊT DOUX POUR MOTEURS
MONOPHASÉS
MANUEL DE L’INSTALLATEUR
UNIVERSAL CONTROL BOARD WITH SOFT STOP FOR SINGLE PHASE MOTORS
INSTALLER'S MANUAL
QUADRO DE MANOBRA UNIVERSAL COM PARAGEM SUAVE PARA MOTORES
MONOFÁSICOS
MANUAL DO INSTALADOR
UNIVERSALSTEUERUNG MIT SOFT-STOPP FÜR EINPHASENMOTOREN
INSTALLATEUR-BEDIENUNGSANLEITUNG
www.erreka.com
VIVO -M201 / -M201M

M201_TOC.fm - 17/9/12
VIVO-M201(M) i
VIVO-M201(M)
Español
Indicaciones generales de seguridad 2
Descripción del producto 3
Desembalaje y contenido 7
Instalación 8
Programación y puesta en servicio 12
Mantenimiento y diagnóstico de averías 18
Français
Indications générales de sécurité 22
Description du produit 23
Déballage et contenu 27
Installation 28
Programmation et mise en service 32
Maintenance et diagnostic de pannes 38
English
General safety instructions 42
Description of the product 43
Unpacking and content 47
Installation 48
Programming and startup 52
Maintenance and diagnosis of failures 58
Português
Indicações gerais de segurança 62
Descrição do produto 63
Desembalagem e conteúdo 67
Instalação 68
Programação e colocação em funcionamento 72
Manutenção e diagnóstico de avarias 78

M201_TOC.fm - 17/9/12
VIVO-M201(M)
ii VIVO-M201(M)
Deutsch
Allgemeine Sicherheitshinweise 82
Produktbeschreibung 83
Auspacken und Lieferumfang 87
Montage 88
Programmierung und Inbetriebnahme 92
Wartung und Fehlersuche 98

Español
M201_TOC.fm - 23/8/12
Cuadro de maniobra VIVO-M201(M) 1
INDICE
Indicaciones generales de seguridad 2
Símbolos utilizados en este manual _____________________________ 2
Importancia de este manual ___________________________________ 2
Uso previsto ________________________________________________ 2
Cualificación del instalador ____________________________________ 2
Elementos de seguridad del automatismo _______________________ 2
Descripción del producto 3
Elementos de la instalación completa ___________________________ 3
Características del cuadro de maniobra__________________________ 4
Modos de funcionamiento ____________________________________ 5
Comportamiento ante un obstáculo ____________________________ 6
Declaración de conformidad___________________________________ 6
Desembalaje y contenido 7
Desembalaje ________________________________________________ 7
Contenido__________________________________________________ 7
Instalación 8
Herramientas necesarias ______________________________________ 8
Condiciones y comprobaciones previas __________________________ 8
Fijación de los elementos _____________________________________ 8
Conexiones eléctricas ________________________________________ 9
Programación y puesta en servicio 12
Mandos y controles _________________________________________ 12
Conexión a la red eléctrica y comprobación del sentido de giro ____ 13
Grabación del código de radio (sólo para RSD) __________________ 13
Grabación del recorrido total _________________________________ 14
Grabación del recorrido peatonal______________________________ 15

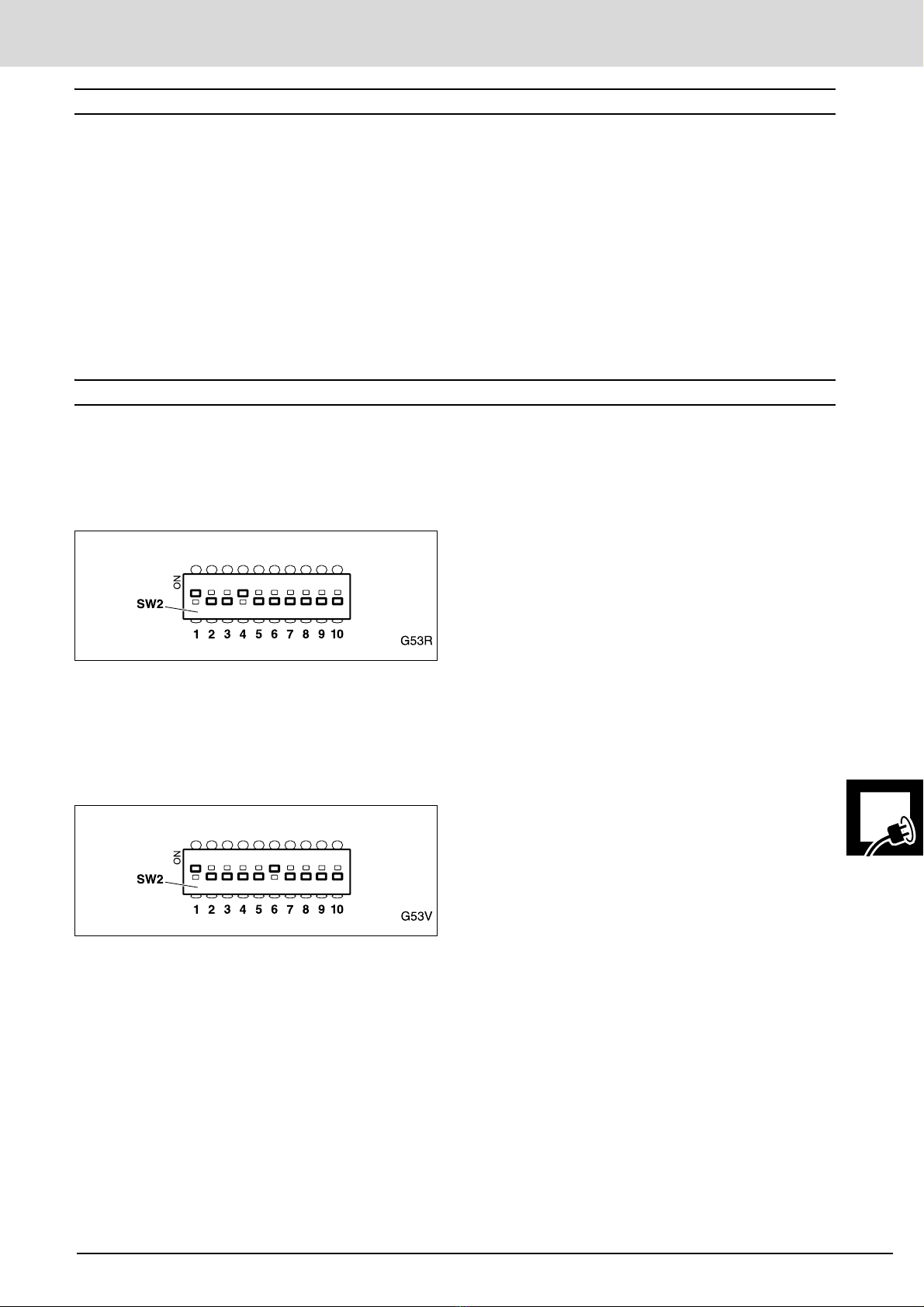

Selección de los modos y funciones del cuadro (SW2) ____________ 17
Ajuste de los potenciómetros _________________________________ 17
Puesta en marcha___________________________________________ 17
Mantenimiento y diagnóstico de averías 18
Mantenimiento_____________________________________________ 18
Diagnóstico de averías_______________________________________ 18
Piezas de recambio _________________________________________ 19
Desguace _________________________________________________ 19

Seguridad_167.fm - 23/8/12
2Manual de instalación
INDICACIONES GENERALES DE SEGURIDAD
1
SÍMBOLOS UTILIZADOS EN ESTE MANUAL
En este manual se utilizan símbolos para resaltar
determinados textos. Las funciones de cada símbolo se
explican a continuación:
Advertencias de seguridad que si no son
respetadas podrían dar lugar a accidentes o
lesiones.
Detalles importantes que deben respetarse para
conseguir un correcto montaje y funcionamiento.
Información adicional para ayudar al instalador.
}Información referente al cuidado del medio
ambiente.
2
IMPORTANCIA DE ESTE MANUAL
Antes de realizar la instalación, lea
atentamente este manual y respete todas las
indicaciones. En caso contrario la instalación
podría quedar defectuosa y podrían producirse
accidentes y averías.
Así mismo, en este manual se proporciona valiosa
información que le ayudará a realizar la instalación
de forma más rápida.
Este manual es parte integrante del producto.
Consérvelo para futuras consultas.
3
USO PREVISTO
Este aparato ha sido diseñado para ser instalado como
parte de un sistema automático de apertura y cierre de
puertas y portones.
Este aparato no es adecuado para ser instalado
en ambientes inflamables o explosivos.
Cualquier instalación o uso distintos a los
indicados en este manual se consideran
inadecuados y por tanto peligrosos, ya que
podrían originar accidentes y averías.
Es responsabilidad del instalador realizar la
instalación conforme al uso previsto para la
misma.
4
CUALIFICACIÓN DEL INSTALADOR
La instalación debe ser realizada por un instalador profesional, que cumpla los siguientes requisitos:
• Debe ser capaz de realizar montajes
mecánicos en puertas y portones, eligiendo
y ejecutando los sistemas de fijación en
función de la superficie de montaje (metal,
madera, ladrillo, etc) y del peso y esfuerzo
del mecanismo.
• Debe ser capaz de realizar instalaciones
eléctricas sencillas cumpliendo el
reglamento de baja tensión y las normas
aplicables.
La instalación debe ser realizada teniendo en cuenta las normas EN 13241-1 y EN 12453.
5
ELEMENTOS DE SEGURIDAD DEL AUTOMATISMO
Este aparato cumple con todas las normas de seguridad
vigentes. Sin embargo, el sistema completo, además del
cuadro de maniobra al que se refieren estas
instrucciones, consta de otros elementos que debe
adquirir por separado.
La seguridad de la instalación completa depende de
todos los elementos que se instalen. Para una mayor
garantía de buen funcionamiento, instale sólo
componentes Erreka.
Respete las instrucciones de todos los
elementos que coloque en la instalación.
Se recomienda instalar elementos de
seguridad.
Para más información, vea “Fig. 1 Elementos de la
instalación completa (puerta batiente)” en la
página 3.

Español
Descripcion_167.fm - 17/9/12
Cuadro de maniobra VIVO-M201(M) 3
DESCRIPCIÓN DEL PRODUCTO
1
ELEMENTOS DE LA INSTALACIÓN COMPLETA
Fig. 1 Elementos de la instalación completa (puerta batiente)
El funcionamiento seguro y correcto de la
instalación es responsabilidad del instalador.
La instalación se pone en marcha mediante el
pulsador (8) o selector de llave (7), o bien mediante
emisor de radio.
COMPONENTES DE LA INSTALACIÓN:
1 Accionador 1 (VULCAN)
2 Accionador 2 (VULCAN)
3 Lámpara destellante
4 Hoja 1
5 Hoja 2
6 Fotocélulas exteriores
7 Selector de llave (dispositivo de marcha)
8 Pulsador de pared (dispositivo de marcha)
9 Cuadro de maniobra
10 Caja de conexiones
11 Instalación eléctrica soterrada
12 Fotocélulas interiores
13 Electrocerradura
14 Tope externo de cierre
15 Tope de apertura
16 Antena
17 Semáforo
CABLEADO ELÉCTRICO:
Elemento Nº hilos x sección Longitud máxima
A: Alimentación general 3x1,5mm230m
B: Lámpara destellante 2x0,5mm230m
C: Fotocélulas (Tx/Rx) 2x0,5mm2/ 4x0,5mm230m
D: Selector de llave 2x0,5mm225m
E: Accionador 4x0,75mm220m
F: Antena Cable coaxial 50k(RG-58/U) 5m
El tope de cierre (14) es un elemento imprescindible.
Las fotocélulas (6) y (12) proporcionan una seguridad
adicional a la que ya proporciona el cuadro de maniobra.
Para una mayor seguridad, Erreka recomienda instalar las
fotocélulas (6) y (12).

DESCRIPCIÓN DEL PRODUCTO
Descripcion_167.fm - 17/9/12
4Manual de instalación
2
CARACTERÍSTICAS DEL CUADRO DE MANIOBRA
El cuadro de maniobra VIVO-M201(M) está construido
para formar parte de un sistema de automatización de
puertas y portones de dos hojas, accionadas mediante
motores monofásicos de corriente alterna (con
condensador permanente), y sin encoder.
VIVO-M201: accionadores de 230Vac, 50Hz;
VIVO-M201M: accionadores de 125Vac, 60Hz
Este cuadro de maniobra está dotado de sistema de
paro suave que reduce la velocidad al final de las
maniobras de cierre y apertura, con el fin de evitar
impactos y rebotes en la puerta.
Es necesario instalar elementos de seguridad adicional
(fotocélulas o bandas mecánicas) para cumplir con los
requisitos de la norma EN 12453, excepto si se utilizan
accionadores electromecánicos y se activa la detección
de obstáculos (DIP9).
Características generales
•Alimentación (con toma de tierra):
M201: 230Vac, 50Hz; M201M: 125Vac, 60Hz
•Instalaciones con dos accionadores
•Regulación de par común para ambos accionadores
•Control de recorrido mediante tiempos
•Tiempo de espera regulable en modo automático
•Minipulsadores de apertura y cierre comunes para
los dos accionadores
•Bornas para dispositivos de seguridad de apertura y
cierre (fotocélulas)
•Bornas para pulsador de parada de emergencia
(STOP)
•Conector para receptor enchufable
•Conector para tarjeta de semáforo
•Salida de 24Vac para conexión de periféricos
•Salida para electrocerradura (17Vdc)
•Desfase entre hojas ajustable
Características reseñables
Luz de garaje (T.LG)
El tiempo de la luz de garaje puede programarse entre
3 y 120 segundos (mediante el potenciómetro T.LG). El
tiempo empieza a contar cuando comienza la
maniobra.
Lámpara destellante
Durante las maniobras de apertura y cierre, la lámpara
permanece iluminada.
Al finalizar la maniobra, la lámpara se apaga. Si la
maniobra se ve interrumpida en un punto intermedio,
la lámpara se apaga.
Semáforo
Puede conectarse un semáforo si previamente se instala
la tarjeta AEPS1-001. Mediante luces de color indica la
conveniencia o no de atravesar la puerta.
•Apagado: puerta cerrada.
•Luz verde: puerta abierta, paso libre.
•Luz roja: puerta en movimiento, paso prohibido.
•Luz verde parpadeante: puerta abierta a punto de
cerrarse en modo automático.
Pulsador STOP (parada de emergencia)
Este cuadro de maniobra permite instalar un pulsador
de parada de emergencia (STOP). Este pulsador es del
tipo NC (normalmente cerrado). La apertura del
contacto produce una parada inmediata de la puerta.
Función paro suave (DIP8)
Función que reduce la velocidad de las hojas al
acercarse a los topes de apertura y cierre.
DIP8=ON: reduce la velocidad
DIP8=OFF: no reduce la velocidad
Función preaviso de maniobra (DIP2)
Esta función retarda tres segundos el inicio de las
maniobras, durante los cuales la lámpara destellante se
ilumina para avisar de que la maniobra está a punto de
comenzar.
DIP2=ON: preaviso de 3 segundos
DIP2=OFF: sin preaviso
Mantenimiento de la presión hidráulica
(DIP7)
Función que envía un impulso de cierre cada media
hora a partir de la última maniobra
DIP7=ON: función activada
DIP7=OFF: función desactivada
Detección de obstáculos (DIP9)
Esta función evita el aplastamiento, realizando un
retroceso de la puerta, cuando ésta se detiene en un
punto intermedio del recorrido a causa de un obstáculo.
Los obstáculos sólo son detectados cuando detienen
completamente la puerta.
DIP9=ON: detección de obstáculos activada
DIP9=OFF: detección de obstáculos desactivada
La detección de obstáculos sólo funciona con
accionadores electromecánicos.

DESCRIPCIÓN DEL PRODUCTO
Descripcion_167.fm - 17/9/12
Cuadro de maniobra VIVO-M201(M) 5
Comportamiento al conectar la
alimentación eléctrica
Con el cuadro ya programado, si se interrumpe la
alimentación, al restablecerse ésta y pulsar cualquier
dispositivo de marcha, el cuadro ejecutará una
maniobra de apertura, independientemente de la
posición de las hojas.
3
MODOS DE FUNCIONAMIENTO
Modo automático (DIP4 = ON) (en marcha total y peatonal)
Apertura: se inicia accionando el dispositivo de marcha
(emisor, llave magnética, selector de llave, etc).
•Apertura paso a paso (DIP3=ON): si durante la
apertura se acciona el dispositivo de marcha, las dos
hojas de la puerta se detienen. Si se acciona de
nuevo, la puerta se cierra.
•Apertura comunitaria (DIP3=OFF): durante la
apertura, el cuadro de maniobra no obedece las
ordenes del dispositivo de marcha.
Espera: la puerta permanece abierta durante el tiempo
programado.
•Si durante la espera se acciona el dispositivo de
seguridad, el tiempo de espera se reinicia.
•DIP6=OFF: si durante la espera se acciona el
dispositivo de marcha, se reinicia el tiempo de
espera.
•DIP6=ON (modo automático opcional): si
durante la espera se acciona el dispositivo de
marcha, la puerta comienza a cerrarse.
Cierre: al final del tiempo de espera (o al accionar el
dispositivo de marcha si DIP6=ON) se inicia el cierre.
Si durante el cierre se acciona el dispositivo de
marcha, la puerta invierte el sentido del movimiento
y se abre completamente.
Modo semi-automático (DIP4 = OFF) (en marcha total y peatonal)
Apertura: se inicia accionando el dispositivo de marcha
(emisor, llave magnética, selector de llave, etc).
•Apertura paso a paso (DIP3=ON): si durante la
apertura se acciona el dispositivo de marcha, las dos
hojas de la puerta se detienen. Si se acciona de
nuevo, la puerta se cierra.
•Apertura comunitaria (DIP3=OFF): durante la
apertura, el cuadro de maniobra no obedece las
ordenes del dispositivo de marcha.
Espera: la puerta permanece abierta hasta recibir una
orden de marcha.
Cierre: el cierre se inicia accionando el dispositivo de
marcha.
Si durante el cierre se acciona el dispositivo de
marcha, la puerta invierte el sentido del movimiento
y se abre completamente.

DESCRIPCIÓN DEL PRODUCTO
Descripcion_167.fm - 17/9/12
6Manual de instalación
4
COMPORTAMIENTO ANTE UN OBSTÁCULO
A- Detección por dispositivo de seguridad (fotocélula o banda mecánica)
Dispositivo interior (S.INT)
Durante la apertura: si durante la maniobra de
apertura el dispositivo interior detecta un obstáculo, la
puerta se detiene. Cuando desaparece el obstáculo, la
puerta se abre completamente tras unos instantes.
Durante el cierre: si durante la maniobra de cierre se
activa el dispositivo interior, la puerta se detiene.
Cuando desaparece el obstáculo, la puerta se abre
completamente tras unos instantes.
Dispositivo exterior (S.EXT)
Durante la apertura: la puerta continúa abriéndose
aunque el dispositivo exterior detecte un obstáculo.
Durante el cierre: si durante el cierre se activa el
dispositivo exterior, la puerta se detiene e
inmediatamente comienza a abrirse.
B- Detección directa (seguridad incorporada): accionadores electromecánicos (DIP9=ON)
Cuando utilice accionadores electromecánicos, puede activar el sistema de detección de obstáculos
(antiaplastamiento) del cuadro de maniobra (DIP9=ON).
Los obstáculos sólo son detectados cuando detienen completamente la puerta.
El funcionamiento es diferente según la posición de DIP8 (paro suave):
Durante el cierre con DIP8=ON: tras pararse la puerta
por detectar un obstáculo, invierte el sentido del
movimiento y retrocede hasta la posición de puerta
abierta inicial.
iLa detección del obstáculo sólo se realiza en la zona
de velocidad rápida, en las zonas de paro suave no se
realiza.
Durante el cierre con DIP8=OFF: tras pararse la
puerta por detectar un obstáculo, considera que es final
de recorrido y queda parada. La siguiente maniobra que
realice será de apertura, cuando reciba una orden de
marcha.
iLa detección del obstáculo se realiza en cualquier
punto del recorrido.
Durante la apertura con DIP8=ON: tras pararse la
puerta por detectar un obstáculo, invierte el sentido del
movimiento y retrocede ligeramente. Si está en modo
semi-automático, queda en espera para cerrar cuando
reciba una orden de marcha. Si está en modo
automático, comienza la temporización para el cierre
automático.
iLa detección del obstáculo sólo se realiza en la zona
de velocidad rápida, en las zonas de paro suave no se
realiza.
Durante la apertura con DIP8=OFF: tras pararse la
puerta por detectar un obstáculo, considera que es final
de recorrido y queda parada. La siguiente maniobra que
realice será de cierre.
iLa detección del obstáculo se realiza en cualquier
punto del recorrido.
5
DECLARACIÓN DE CONFORMIDAD
Erreka Automatismos declara que los cuadros de
maniobra VIVO-M201(M) han sido elaborados para ser
incorporados en una máquina o ser ensamblados junto
a otros elementos, con el fin de constituir una máquina
con arreglo a la directiva 2006/42/CE.
Los cuadros de maniobra VIVO-M201(M) permiten
realizar instalaciones cumpliendo las normas EN 13241-
1 y EN 12453.
Los cuadros de maniobra VIVO-M201(M) cumplen la
normativa de seguridad de acuerdo con las siguientes
directivas y normas:
•2006/95/CE (materiales para baja tensión)
•2004/108/CE (compatibilidad electromagnética)
•EN 60555-2
•UNE-EN 60335-1

Desembalaje_167.fm - 23/8/12
Español
Cuadro de maniobra VIVO-M201(M) 7
DESEMBALAJE Y CONTENIDO
1
DESEMBALAJE
1Abra el paquete y extraiga cuidadosamente el
contenido del interior.
}Elimine el embalaje de forma respetuosa con el
medio ambiente, utilizando los contenedores de
reciclado.
No deje el embalaje al alcance de los niños ni
discapacitados porque podrían sufrir lesiones.
2Compruebe el contenido del paquete (vea figura
siguiente).
Si observa que falta alguna pieza o que hay algún
deterioro, contacte con el servicio técnico más
próximo.
2
CONTENIDO
Fig. 2 Contenido
ST1
FT1
P1P2P3
ST2
FT2
P4P5P6
STOP
P7P8P11
P12
LOCK
FCA1
FCC1
P15P14P16
P22 P23
Courtesy
Light Lamp
G7 G8 G9 G10
24Vac
SCA
MOTOR2 (G2-G1-COM
G4G5 G6
FCA2C
OMFCC2
I167A
1Caja de plástico con puerta
desmontable
2Tarjeta de control
3Tornillos de fijación
4Manual de instrucciones

Instalacion_167.fm - 17/9/12
8Manual de instalación
INSTALACIÓN
1
HERRAMIENTAS NECESARIAS
Juego de destornilladores
Lápiz de marcar
Cinta métrica
Taladro eléctrico y brocas
Utilice el taladro eléctrico conforme a sus
instrucciones de uso.
2
CONDICIONES Y COMPROBACIONES PREVIAS
Condiciones iniciales de la instalación
Asegúrese de que el accionador está
correctamente instalado en la puerta.
Es necesario disponer de una toma de corriente
de 230Vac, 50Hz (VIVO-M201) ó de 125Vac,
60Hz (VIVO-M201M) con toma de tierra.
Condiciones ambientales
Este aparato no es adecuado para ser instalado
en ambientes inflamables o explosivos.
Verifique que el rango de temperatura
ambiente admisible para el cuadro de
maniobra es adecuado a la localización.
Instalación eléctrica de alimentación
Asegúrese que la toma de corriente y su
instalación cumplen los siguientes requisitos:
• La tensión nominal de la instalación debe
coincidir con la del cuadro de maniobra.
• La instalación debe ser capaz de soportar la
potencia consumida por todos los
dispositivos del automatismo.
• La instalación debe disponer de toma de
tierra.
• La instalación eléctrica debe cumplir el
reglamento de baja tensión.
• Los elementos de la instalación deben estar
correctamente fijados y en buen estado de
conservación.
• La toma de corriente debe estar a una altura
suficiente para evitar que los niños la
manipulen.
Si la instalación eléctrica no cumple los
requisitos anteriores, hágala reparar antes de
instalar el automatismo.
3
FIJACIÓN DE LOS ELEMENTOS
1Elija una ubicación para el cuadro de maniobra
tomando como referencia la figura mostrada en
“Elementos de la instalación completa (puerta
batiente)” en la página 3.
La altura respecto al suelo debe ser
suficiente para que no alcancen los niños.
La superficie de fijación debe resistir el peso
del cuadro de maniobra.
2Realice dos agujeros y fije el cuadro con tornillos
apropiados.
3Fije los demás elementos de la instalación siguiendo
sus correspondientes instrucciones.
4Coloque los conductos para el cableado, fijándolos
firmemente mediante los medios apropiados.
En caso de instalar pulsadores para el
accionamiento de la instalación, se recomienda
instalarlos fuera del alcance de los niños
(altura mínima recomendada 1,6m).

Instalacion_167.fm - 17/9/12
Cuadro de maniobra VIVO-M201(M) 9
INSTALACIÓN
4
CONEXIONES ELÉCTRICAS
Realice la instalación siguiendo el reglamento de baja tensión y las normas aplicables.
Utilice cables con sección suficiente y conecte siempre el cable de tierra (ver “Elementos de la
instalación completa (puerta batiente)” en la página 3.
Consulte las instrucciones del fabricante de todos los elementos que instale.
Conexionado de la alimentación y de los accionadores

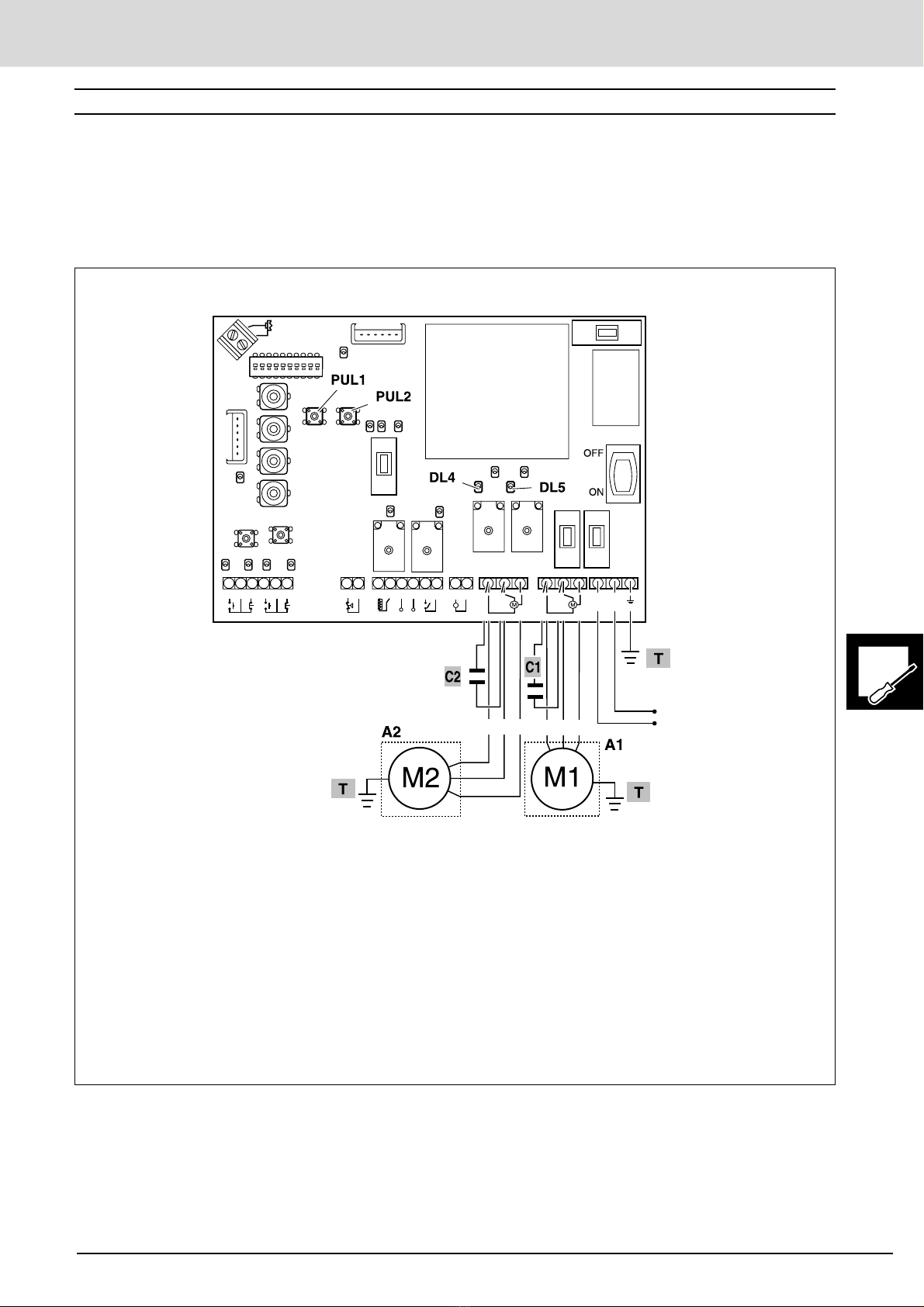

Fig. 3 Conexionado de la alimentación y de los accionadores
ST1
FT1
P1 P2 P3
ST2
FT2
P4 P5 P6
STOP
P7 P8 P11
P12
LOCK
FCA1
FCC1
P15 P14 P16
P22 P23
Courtesy
Light Lamp
G7 G8 G9 G10
24Vac
G4 G5 G6 G1 G2 G3
FCA2 COM FCC2 SCA
P169V
VIVO-M201: 230Vac/50Hz
VIVO-M201M: 125Vac/60Hz
NL
POWER
MOTOR2 (G2-G1-COM) MOTOR1 (G2-G1-COM)
G4 G5 G6 G1 G2 G3
A1, A2 accionadores
C1, C2 condensadores
DL4 indicador abrir
DL5 indicador cerrar
PUL1 minipulsador cerrar
PUL2 minipulsador abrir
Tconexión a tierra
Conexiones accionador A1
G1 abrir
G2 cerrar
G3 común (COM), cable gris
Conexiones accionador A2
G4 abrir
G5 cerrar
G6 común (COM), cable gris
Presionando PUL1 (cerrar), se ilumina DL5 y se activan las bornas G2 y G3; G5 y G6.
Presionando PUL2 (abrir), se ilumina DL4 y se activan las bornas G1 y G3; G4 y G6.
En caso de utilizar un sólo
accionador, conéctelo en
las bornas G1, G2 y G3
(accionador A1).

Instalacion_167.fm - 17/9/12
INSTALACIÓN
10 Manual de instalación
Conexionado de periféricos
Fig. 4 Conexionado de periféricos
G4 G5 G6 G1 G2 G3
FCA2 COM FCC2 SCA
NL
POWER
MOTOR2 (G2-G1-COM) MOTOR1 (G2-G1-COM)
P169Z
VIVO-M201: 230Vac
VIVO-M201M: 125Vac
VIVO-M201: max 2.300W
VIVO-M201M: max 1.250W
VIVO-M201: 230Vac
VIVO-M201M: 125Vac
ST1
FT1
ST2
FT2
ST1
FT1
P1 P2 P3
ST2
FT2
P4 P5 P6
STOP
P7 P8 P11
P12
LOCK
FCA1
FCC1
P15 P14 P16
P22 P23
Courtesy
Light Lamp
G7 G8 G9 G10
24Vac
Consulte las instrucciones de los accesorios para realizar las conexiones.
SMF Tarjeta de semáforo (EPS1-001)
ANT Conector para antena
R.E. Receptor enchufable
A.T. (ST1) Dispositivo de marcha
S.EXT (FT1) Dispositivo exterior de seguridad
(fotocélula o banda mecánica)
A.P. (ST2) Dispositivo de marcha peatonal
S.INT (FT2) Dispositivo interior de seguridad
(fotocélula o banda mecánica)
STOP Pulsador de parada de emergencia
(normalmente cerrado)
EC Electrocerradura (17Vdc)
AUX Salida (24Vac, 0,35A)
LG Luz garaje (luz de cortesía)
VIVO-M201: 230Vac, máx. 2.300W resistivos)
VIVO-M201M: 125Vac, máx. 1.250W resistivos)
DEST Lámpara destellante (máx. 40W resistivos)
VIVO-M201: 230Vac
VIVO-M201M: 125Vac
SW1 Interruptor general
(resistivos)
(resistivos)

Instalacion_167.fm - 17/9/12
Cuadro de maniobra VIVO-M201(M) 11
INSTALACIÓN
Conexión de fotocélulas
Se recomienda instalar dispositivo de seguridad
interior y exterior. En caso de instalar sólo uno,
instale el exterior. Si no instala dispositivo de
seguridad, realice un puente eléctrico en la
borna correspondiente del cuadro de maniobra.
A continuación se muestra como ejemplo el
conexionado de una fotocélula FT02 como
dispositivo de seguridad exterior.
1Conecte los contactos NC de la fotocélula (1) en la
borna correspondiente del cuadro de maniobra.
Programe adecuadamente los microinterruptores
DIP1 y DIP2 (consulte las instrucciones de la
fotocélula).
2Puede utilizar la borna 24Vac para alimentar la
fotocélula.
El puente (2) es necesaro si no instala fotocélula
interior.
MOTOR2 (G2-G1-COM)
G4 G5 G6
FCA2 COM FCC2
ST1 FT1
P1 P2 P3
ST2 FT2
P4 P5 P6
STOP
P7 P8 P11
P12
LOCK
NL
POWER
FCA1 FCC1
P15 P14 P16
P22 P23
Courtesy
Light Lamp
G7 G8 G9 G10
24Vac
G1 G2 G3
MOTOR1 (G2-G1-COM)
SCA
P167G
12
ON
123456
12/24V NC/NA TEST
DIP1
DIP2

Programacion_167.fm - 17/9/12
12 Manual de instalación
PROGRAMACIÓN Y PUESTA EN SERVICIO
1
MANDOS Y CONTROLES
Funciones de SW2
Funciones durante la grabación (DIP1=ON)
DIP2=ON: grabación del recorrido total (ver pág. 14)
DIP3=ON:
grabación del recorrido peatonal (ver pág. 15)
DIP4=ON: grabación del código de radio para apertura
total (ver pág. 13)
DIP6=ON: grabación del código de radio para apertura
peatonal (ver pág. 13)
Funciones durante el uso (DIP1=OFF)
DIP2: preaviso de maniobra
DIP2=ON: la lámpara destellante se ilumina y la
maniobra comienza tras un preaviso de 3 segundos.
DIP2=OFF: la lámpara destellante se ilumina y la
maniobra comienza inmediatamente.
DIP3: apertura paso a paso o comunitaria
DIP3=ON: apertura paso a paso (durante la
apertura el cuadro obedece al dispositivo de
marcha).
DIP3=OFF: apertura comunitaria (durante la
apertura el cuadro no obedece al dispositivo de
marcha).
DIP4:
modo de cierre automático o semi-automático
(en marcha total y peatonal)
 DIP4=ON: modo automático (la puerta se cierra
automáticamente transcurrido el tiempo de espera,
que se ajusta mediante
T.E. ).
DIP4=OFF: modo semi-automático (la puerta
sólo se cierra al recibir la orden de marcha).
DIP5: impulso de retroceso/ impulso de cierre
DIP5=ON: impulso de retroceso activado. En
caso de estar seleccionado el paro suave (DIP8=ON),
realiza también impulso de cierre.
DIP5=OFF: impulso de retroceso y de cierre
desactivados.
DIP6: modo de cierre automático opcional (sólo si
DIP4=ON)
DIP6=ON: durante la espera, la puerta obedece
al dispositivo de marcha (puede ser cerrada antes de
terminar el tiempo de espera).
DIP6=OFF: la puerta no puede ser cerrada hasta
que finalice el tiempo de espera.
DIP7: mantenimiento de la presión hidráulica (sólo
para accionadores hidráulicos)
DIP7=ON: mantenimiento de la presión
hidráulica activado. Cada media hora a partir de la
última maniobra, envía un impulso de cierre.
DIP7=OFF: mantenimiento de la presión
hidráulica desactivado.
DIP8: función paro suave
DIP8=ON: las hojas disminuyen su velocidad
antes de llegar al tope.
DIP8=OFF: las hojas llegan hasta el tope a
velocidad rápida.
DIP9: función detección de obstáculos
(sólo accionadores electromecánicos)
DIP9=ON: función activada. Durante el recorrido
a velocidad rápida, la puerta detecta obstáculos al
colisionar, y retrocede (cuando el paro suave está
activado, DIP8 = ON) o queda parada (cuando el
paro suave está desactivado, DIP8 = OFF) para evitar
el aplastamiento.
DIP9=OFF: función desactivada.
DIP10: sin función, colocar en OFF
SW1 Interruptor general
SW2 DIPs de programación
ST1 Minipulsador marcha total
ST2 Minipulsador marcha peatonal
PUL1 Minipulsador cerrar
PUL2 Minipulsador abrir
T.D Regulación desfase entre las hojas durante el
cierre (máx. 20 segundos)
T.LG Regulación tiempo luz de garaje
T.E. Regulación tiempo de espera (sólo es funcional
en modo automático)
P.M. Regulación de par (fuerza máxima) y ajuste de
sensibilidad en la detección de obstáculos (sólo
con DIP9=ON y accionadores electromecánicos)
ST1 FT1
P1 P2 P3
ST2 FT2
P4 P5 P6
STOP
P7 P8 P11
P12
LOCK
NL
POWER
FCA1 FCC1
P15 P14 P16
P22 P23
Courtesy
Light Lamp
G7 G8 G9 G10
24Vac
MOTOR2 (G2-G1-COM)
G4 G5 G6 G1 G2 G3
MOTOR1 (G2-G1-COM)
FCA2 COM FCC2 SCA
P167A
Marcha Peatonal
Cerrar Abrir

Programacion_167.fm - 17/9/12
PROGRAMACIÓN Y PUESTA EN SERVICIO
Cuadro de maniobra VIVO-M201(M) 13
2
CONEXIÓN A LA RED ELÉCTRICA Y COMPROBACIÓN DEL SENTIDO DE GIRO
1Conecte el interruptor general del cuadro de
maniobra (SW1).
El correcto funcionamiento de los accionadores y
del sistema completo sólo se conseguirá tras la
programación. Sin embargo, previamente a la
programación es necesario realizar las
comprobaciones que se enumeran a continuación:
2Comprobar el sentido de giro de los accionadores
mediante los minipulsadores PUL1 y PUL2.
Si el sentido de giro de alguno de los
accionadores no es correcto, intercambie los cables
de conexión (G1 y G2) de dicho accionador (para
más información, vea “Fig. 3 Conexionado de la
alimentación y de los accionadores” en la página 9).
Antes de realizar cualquier movimiento de
la puerta, asegúrese de que no hay ninguna
persona ni objeto en el radio de acción de la
puerta y de los mecanismos de accionamiento.
3
GRABACIÓN DEL CÓDIGO DE RADIO (SÓLO PARA RSD)
Si utiliza el receptor enchufable ERREKA RSD (receptor sin decodificador, código trinario), puede grabar el código
de radio en el propio cuadro de maniobra, tal como se explica a continuación. En los demás casos, siga las
instrucciones del receptor enchufable que utilice.
Grabación del código para la apertura total
Grabación del código para la apertura peatonal
1Conecte la alimentación del cuadro (SW1 en “ON”).
2Cierre las hojas, pulsando PUL1.
3Coloque DIP1 y DIP 4 en “ON”; DIP2, DIP3 y DIP6 en
“OFF” (se ilumina DL3 de forma fija).
4Seleccione en el emisor el código deseado.
5Pulse el canal a utilizar para la apertura total hasta
que DL2 se ilumine de forma intermitente.
6
Coloque DIP1 y DIP4 en “OFF” (DL2 y DL3 se apagan) .
1Conecte la alimentación del cuadro (SW1 en “ON”).
2Cierre las hojas, pulsando PUL1.
3Coloque DIP1 y DIP 6 en “ON”; DIP2, DIP3 y DIP4 en
“OFF” (se ilumina DL3 de forma fija).
4Seleccione en el emisor el código deseado.
5Pulse el canal a utilizar para la apertura peatonal
hasta que DL2 se ilumine de forma intermitente.
6 Coloque DIP1 y DIP6 en “OFF” (DL2 y DL3 se apagan).

Programacion_167.fm - 17/9/12
PROGRAMACIÓN Y PUESTA EN SERVICIO
14 Manual de instalación
4
GRABACIÓN DEL RECORRIDO TOTAL
La grabación del recorrido total se realiza mediante el minipulsador ST1, el dispositivo de marcha total (A.T.) o el
emisor.
Antes de comenzar la grabación, asegúrese de que no hay ninguna persona, animal ni objeto en el
radio de acción de la puerta ni del mecanismo.
Iniciar el modo grabación
Grabar la apertura
1Cierre la puerta, pulsando PUL1.
2Coloque DIP1 y DIP2 en “ON” (grabación de la
maniobra); DIP3, DIP4, DIP 6, DIP 7, DIP 9 y DIP10 en
“OFF”.
DL3 se ilumina de forma fija.
3Instalaciones con electrocerradura: coloque DIP5 en
“ON” (impulso de retroceso).
4En los accionadores con amortiguación mecánica
(por ejemplo, motores hidráulicos), coloque DIP8 en
“OFF” (paro suave eléctrico desactivado).
1Iniciar la apertura de la hoja 1: pulse ST1;
comienza a abrirse la hoja 1.
2Iniciar el paro suave en apertura de la hoja 1
(sólo con DIP8=ON): pulse ST1 en el punto que elija
para el comienzo de la deceleración (DA1) (excepto
en accionadores hidráulicos).
3Finalizar apertura de la hoja 1: pulse ST1 en la
posición de hoja 1 abierta.
4Iniciar la apertura de la hoja 2: pulse ST1;
comienza a abrirse la hoja 2.
5Iniciar el paro suave en apertura de la hoja 2
(sólo con DIP8=ON): pulse ST1 en el punto que elija
para el comienzo de la deceleración (DA2) (excepto
en accionadores hidráulicos).
6Finalizar apertura de la hoja 2: pulse ST1 en la
posición de hoja 2 abierta.
Si utiliza el cuadro de maniobra con un solo
accionador (accionador A1, vea Fig. 3 en la
página 9), los tiempos correspondientes al
accionador A2 deben ser cero. Para ello, en lugar de
realizar los pasos 4, 5 y 6, pulse ST1 tres veces
seguidas (dos veces con DIP8=OFF).

Programacion_167.fm - 17/9/12
PROGRAMACIÓN Y PUESTA EN SERVICIO
Cuadro de maniobra VIVO-M201(M) 15
Grabar el cierre
Finalizar el modo de grabación
1Coloque DIP1 y DIP2 en “OFF”.
DL3 quedará apagado.
Quedan memorizados los recorridos de las hojas
tanto en apertura como en cierre.
También quedan memorizadas las posiciones en
las que la hoja comienza a decelerar, tanto en
apertura como en cierre (sólo con DIP8=ON).
5
GRABACIÓN DEL RECORRIDO PEATONAL
La grabación del recorrido peatonal se realiza mediante el minipulsador ST2, el dispositivo de marcha peatonal
(A.P.) o el emisor.
La grabación del recorrido total debe estar realizada.
Si durante la grabación la puerta colisiona con algún obstáculo, repita el proceso de grabación.
Antes de comenzar la grabación, asegúrese de que no hay ninguna persona, animal ni objeto en el
radio de acción de la puerta ni del mecanismo.
1Iniciar el cierre de la hoja 2: pulse ST1; comienza
a cerrarse la hoja 2.
2Iniciar el paro suave en cierre de la hoja 2 (sólo
con DIP8=ON): pulse ST1 en el punto que elija para
el comienzo de la deceleración (DC2) (excepto en
accionadores hidráulicos).
3Finalizar el cierre de la hoja 2: pulse ST1 en la
posición de hoja 2 cerrada.
4Iniciar el cierre de la hoja 1: pulse ST1; comienza
a cerrarse la hoja 1.
5Iniciar el paro suave en cierre de la hoja 1 (sólo
con DIP8=ON): pulse ST1 en el punto que elija para
el comienzo de la deceleración (DC1) (excepto en
accionadores hidráulicos).
6Finalizar el cierre de la hoja 1: pulse ST1 en la
posición de hoja 1 cerrada.
Si utiliza el cuadro de maniobra con un solo
accionador (accionador A1, vea Fig. 3 en la
página 9), los tiempos correspondientes al
accionador A2 deben ser cero. Para ello, en lugar de
realizar los pasos 1, 2 y 3, pulse ST1 tres veces
seguidas (dos veces con DIP8=OFF).

Programacion_167.fm - 17/9/12
PROGRAMACIÓN Y PUESTA EN SERVICIO
16 Manual de instalación
Iniciar el modo grabación
Grabar la apertura
Grabar el cierre
Finalizar el modo de grabación
1Coloque DIP1 y DIP3 en “OFF”.
DL3 quedará apagado.
Queda memorizado el recorrido peatonal.
También quedan memorizadas las posiciones en
las que la hoja comienza a decelerar, tanto en
apertura como en cierre (sólo con DIP8=ON).
1Cierre la puerta, pulsando PUL1.
2Coloque DIP1 y DIP3 en “ON” (grabación apertura
peatonal); DIP2, DIP4, DIP6, DIP7, DIP9 y DIP10 en
“OFF”.
Se ilumina DL3 de forma fija.
3Instalaciones con electrocerradura: coloque DIP5 en
“ON” (impulso de retroceso).
4En los accionadores con amortiguación mecánica
(por ejemplo, motores hidráulicos), coloque DIP8 en
“OFF” (paro suave eléctrico desactivado).
1Iniciar la apertura: pulse ST2; comienza a abrirse la
puerta.
2Iniciar el paro suave en apertura (sólo con
DIP8=ON): pulse ST2 en el punto que elija para el
comienzo de la deceleración (DA).
3Finalizar apertura: pulse ST2 en la posición de
puerta abierta.
1Iniciar el cierre: pulse ST2; comienza a cerrarse la
puerta.
2Iniciar el paro suave en cierre (sólo con
DIP8=ON): pulse ST2 en el punto que elija para el
comienzo de la deceleración (DC).
3Finalizar el cierre: pulse ST2 en la posición de
puerta cerrada.
