EuroLite LED PLL-480 User manual

Bedienungsanleitung
User Manual
LED PLL-480 CW/WW Panel
DMX-gesteuerte Flächenleuchte mit 240 kaltweißen und 240 warmweißen LEDs
DMX-controlled surface light with 240 cold white and 240 warm white LEDs
No. 40001895
www.eurolite.de
WARM WHITE
LED
STAND
ALONE
COLD WHITE
LED
CW/WW Panel
LED
PLL-480

00119619.DOCX, Version 1.0
2/24
Inhaltsverzeichnis / Table of contents
EINFÜHRUNG ................................................................................................................................................... 3
Produktmerkmale ........................................................................................................................................... 3
SICHERHEITSHINWEISE ................................................................................................................................. 4
GERÄTEBESCHREIBUNG............................................................................................................................... 6
INSTALLATION ................................................................................................................................................ 7
ANSCHLÜSSE .................................................................................................................................................. 8
DMX512-Ansteuerung .................................................................................................................................... 8
Anschluss ans Netz ........................................................................................................................................ 8
Strom ersorgung on weiteren Geräten ........................................................................................................ 8
BEDIENUNG ..................................................................................................................................................... 9
Menüstruktur .................................................................................................................................................. 9
Standalone-Betrieb ........................................................................................................................................ 9
DMX-Betrieb ................................................................................................................................................. 10
REINIGUNG UND WARTUNG ........................................................................................................................ 11
UMWELTSCHUTZ .......................................................................................................................................... 11
TECHNISCHE DATEN .................................................................................................................................... 12
Zubehör ........................................................................................................................................................ 12
INTRODUCTION ............................................................................................................................................. 13
Product features ........................................................................................................................................... 13
SAFET INSTRUCTIONS............................................................................................................................... 14
DESCRIPTION OF THE DEVICE ................................................................................................................... 16
INSTALLATION .............................................................................................................................................. 17
CONNECTIONS .............................................................................................................................................. 18
DMX512 control ........................................................................................................................................... 18
Connection to the mains .............................................................................................................................. 18
Power supply of further de ices ................................................................................................................... 18
OPERATION ................................................................................................................................................... 19
Menu structure ............................................................................................................................................. 19
Stand-alone mode ........................................................................................................................................ 19
DMX operation ............................................................................................................................................. 20
CLEANING AND MAINTENANCE ................................................................................................................. 21
PROTECTING THE ENVIRONMENT ............................................................................................................. 21
TECHNICAL SPECIFICATIONS ..................................................................................................................... 22
Accessories .................................................................................................................................................. 22
Diese Bedienungsanleitung gilt für die Arti elnummer / This user manual is valid for the article number:
40001895
Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:
ou can find the latest update of this user manual in the Internet under:
www.eurolite.de

00119619.DOCX, Version 1.0
3/24
BEDIENUNGSANLEITUNG
LED PLL-480 CW/WW Panel
GEFAHR! Elektrischer Schlag durch Kurzschluss
Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser
Spannung önnen Sie einen lebensgefährlichen ele trischen Schlag erhalten. Öffnen Sie
das Gerät niemals und schützen Sie es vor Feuchtig eit und Nässe.
Lesen Sie vor der Verwendung des Geräts diese Bedienungsanleitung. Sie erhalten dadurch
wichtige Hinweise für den orre ten Betrieb.
Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses
Gerätes zu tun haben, müssen
- entsprechend qualifiziert sein
- diese Bedienungsanleitung genau beachten
- die Bedienungsanleitung als Teil des Produ ts betrachten
- die Bedienungsanleitung während der Lebensdauer des Produ ts behalten
- die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produ ts weitergeben
- sich die letzte Version der Anleitung im Internet herunter laden
EINFÜHRUNG
Wir freuen uns, dass Sie sich für eines unserer Produ te entschieden haben. Wenn Sie nachfolgende
Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
Produktmerkmale
DMX-gesteuerte Flächenleuchte mit 240 kaltweißen und 240 warmweißen LEDs
• Farbtemperatur stufenlos zwischen 3200 K und 5600 K einstellbar
• Hochwertige Flächenleuchte mit 480 superhellen, weißen LEDs
• Ideal für Fotografie, Film, Bühne und Messebeleuchtung
• Energiesparend, langlebig und umweltfreundlich
• Milchige Diffusorplatte für ein homogenes und weiches Dauerlicht
• Perfe ter Blend- und Transportschutz durch 4 Torblenden
• Stufenlos dimmbar
• Manuelle Bedienung oder DMX512-Ansteuerung
• 4 verschiedene Dimmergeschwindig eiten einstellbar
• Flic erfreie Proje tion
• CRI von >90
• Adressierung und Einstellungen über Steuereinheit mit LCD
• Master-/Slave-Fun tion
• Strobe-Effe t
• Flaches, robustes Metallgehäuse
• Schwen barer Montagebügel
• Komfortabler Haltegriff
• Reine Konve tions ühlung, ein Lüfter
• Stativ- oder Traversenmontage
• P-Con-Netzanschluss mit Durchschleifausgang zur Spannungsversorgung von bis zu 8 Geräten

00119619.DOCX, Version 1.0
4/24
SICHERHEITSHINWEISE
WARNUNG!
Lesen Sie aufmer sam die Sicherheitshinweise und benutzen Sie das Produ t nur wie in dieser
Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden ommt.
Verwendungszweck
• Bei diesem Gerät handelt es sich um eine LED-Flächenleuchte, mit der sich de orative Lichteffe te
erzeugen lassen. Das Gerät ist für professionelle Anwendungen im Bereich der Veranstaltungstechni
vorgesehen (z. B. auf Bühnen). Es ist nicht für die Raumbeleuchtung in Haushalten geeignet.
• Verwenden Sie das Produ t ausschließlich gemäß den hier gegebenen Vorgaben. Bei Schäden, die durch
Nichtbeachten dieser Anleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden wird
eine Haftung übernommen.
• Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der
Sicherheitshinweise verursacht werden, übernehmen wir eine Haftung und es erlischt jeder
Garantieanspruch.
• Aus Sicherheitsgründen ist das eigenmächtige Umbauen oder Verändern des Geräts nicht gestattet und
hat den Verfall der Garantieleistung zur Folge.
Gefahr durch Elektrizität
• Das Gerät ist nur zur Verwendung im Innenbereich geeignet. Benutzen Sie es nicht im Freien. Setzen Sie
es niemals Regen oder Feuchtig eit aus. Bewahren Sie es nicht in feuchten Räumen auf.
• Um Stromschläge zu vermeiden, niemals irgendeinen Teil des Produ ts öffnen. Im Geräteinneren befinden
sich eine vom Benutzer zu wartende Teile.
• Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte Stec dose an, deren Spannung und
Frequenz mit dem Typenschild des Geräts genau übereinstimmt und die über einen
Fehlerstromschutzschalter (FI) abgesichert ist. Wenn der Netzstec er mit einem Schutz onta t
ausgestattet ist, muss er an eine Stec dose mit Schutzleiter angeschlossen werden. Dea tivieren Sie
niemals den Schutzleiter eines Netz abels. Nichtbeachtung ann zu Verletzungen des Benutzers führen.
• Die Stec dose muss gut zugänglich sein, damit Sie im Bedarfsfall den Netzstec er schnell ziehen önnen.
• Fassen Sie den Netzstec er niemals mit nassen Händen an, da die Gefahr eines Stromschlags besteht.
• Das Netz abel darf nicht ge nic t oder gequetscht werden. Halten Sie es von heißen Oberflächen und
scharfen Kanten fern.
• Ziehen Sie den Netzstec er nie am Kabel aus der Stec dose, fassen Sie immer am Stec er an.
• Trennen Sie das Gerät vom Stromnetz bei längerem Nichtgebrauch, bevor Sie es reinigen und wenn
Gewitter auftreten.
• Setzen Sie das Gerät einen hohen Temperaturen, dire tem Sonnenlicht, Tropf- oder Spritzwasser,
star en Vibrationen sowie hohen mechanischen Beanspruchungen aus.
• Stellen Sie eine mit Flüssig eit gefüllten Gegenstände sowie offene Brandquellen wie brennende Kerzen
auf oder dire t neben dem Gerät ab.
• Sorgen Sie dafür, dass eine Gegenstände in das Gerät fallen önnen, insbesondere Metallteile.
• Lassen Sie Reparaturen am Gerät oder am Netz abel nur von qualifiziertem Fachpersonal durchführen.
Reparaturen müssen durchgeführt werden, wenn sichtbare Schäden am Gerät oder am Netz abel
vorhanden sind, Flüssig eiten oder Obje te in das Gerät gelangt sind, das Gerät Regen ausgesetzt war,
das Gerät heruntergefallen ist oder wenn Fun tionsstörungen auftreten.
• Die Reinigung beschrän t sich auf die Oberfläche. Dabei darf eine Feuchtig eit in Anschlussräume oder
an Netzspannung führende Teile gelangen. Wischen Sie das Produ t nur mit einem fusselfreien,
angefeuchteten Tuch ab. Niemals Lösungsmittel oder scharfe Reinigungsmittel verwenden.
Gefahr für Kinder und Personen mit eingeschränkter Fähigkeit
• Das Gerät ist ein Spielzeug. Halten Sie es vor Kindern und Haustieren fern. Lassen Sie
Verpac ungsmaterial nicht achtlos liegen. Betreiben Sie das Gerät nicht unbeaufsichtigt.
• Das Gerät darf nur von Personen benutzt werden, die über ausreichende physische, sensorische und
geistige Fähig eiten sowie über entsprechendes Wissen und Erfahrung verfügen. Andere Personen dürfen
das Gerät nur benutzen, wenn sie von einer für ihre Sicherheit zuständigen Person beaufsichtigt oder
angeleitet werden.

00119619.DOCX, Version 1.0
5/24
Warnung vor Verbrennung und Brand
• Der zulässige Umgebungstemperaturbereich (Ta) beträgt -5 bis +45 °C. Verwenden Sie das Gerät niemals
außerhalb dieses Temperaturbereichs.
• Die Gehäusetemperatur (Tc) ann im Betrieb bis zu 70 °C betragen. Vermeiden Sie den Konta t mit
Personen oder Gegenständen.
• Der Mindestabstand zur beleuchteten Fläche beträgt 10 cm. Der Wert ist am Gerät über das Bildzeichen
angegeben: .
• Halten Sie das Gerät vor leicht entflammbaren Materialien fern. Platzieren Sie es so, dass im Betrieb eine
ausreichende Luftzir ulation gewährleistet ist. Das Gerät muss einen Mindestabstand von 50 cm zu
angrenzenden Flächen haben und die Lüftungsöffnungen am Gehäuse dürfen auf einen Fall abgedec t
werden.
Warnung vor Verletzungen
• Nicht dire t in die Lichtquelle blic en. Personen mit lichtempfindlicher Epilepsie önnten epileptische
Anfälle erleiden oder bewusstlos werden.
• Stellen Sie sicher, dass das Gerät fachgerecht und sicher aufgestellt oder befestigt ist und nicht
herunterfallen ann. Beachten Sie bei der Installation die gesetzlichen, nationalen Sicherheitsvorschriften
insbesondere die Bestimmungen der EN 60598-2-17.
• Versuchen Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine ausreichende
Qualifi ation verfügen, sondern beauftragen Sie einen professionellen Installateur. Unsachgemäße
Installationen önnen zu Verletzungen und/oder zur Beschädigung von Eigentum führen.
• Der Hersteller haftet nicht für Schäden, die durch unsachgemäße Installation und unzureichende Sicher-
heitsvor ehrungen verursacht werden.
• Bei einer Montage über Kopf ist das Gerät immer durch eine zweite Befestigung (z. B. Fangseil oder
Fangnetz) zu sichern.
• Während Montage- und Wartungsarbeiten muss der Bereich unterhalb des Geräts abgesperrt sein.
• Bei gewerblicher Nutzung sind die landesspezifischen Unfallverhütungsvorschriften des Verbandes der
gewerblichen Berufsgenossenschaften für ele trische Anlagen und Betriebsmittel unbedingt zu beachten.
Vorsicht - Sachschäden
• Schließen Sie das Gerät niemals über einen Dimmer an die Netzspannung an.
• Lichteffe te sind generell nicht für den Dauerbetrieb onzipiert. Längere Betriebszeiten sollten immer durch
Pausen unterbrochen werden, um die Lebensdauer des Geräts zu erhöhen.
• Vermeiden Sie es das Gerät in urzen Intervallen ein- und auszuschalten. Dadurch reduziert sich die
Lebensdauer des Geräts erheblich.
• Nehmen Sie das Gerät niemals gleich in Betrieb, nachdem es star en Temperaturschwan ungen
ausgesetzt wurde. Das dabei entstehende Kondenswasser ann unter Umständen das Gerät zerstören.
Lassen Sie das Gerät ausgeschaltet auf Zimmertemperatur ommen. Warten Sie bis das Kondenswasser
verdunstet ist.
• Benutzen Sie die Originalverpac ung, um das Gerat bei Transport und Lagerung optimal vor
Erschütterungen, Staub und Feuchtig eit zu schützen.
• Wenn am Gerät ein Eti ett mit Seriennummer angebracht ist, darf dieses nicht entfernt werden, da
ansonsten der Garantieanspruch erlischt.
- - -m

00119619.DOCX, Version 1.0
6/24

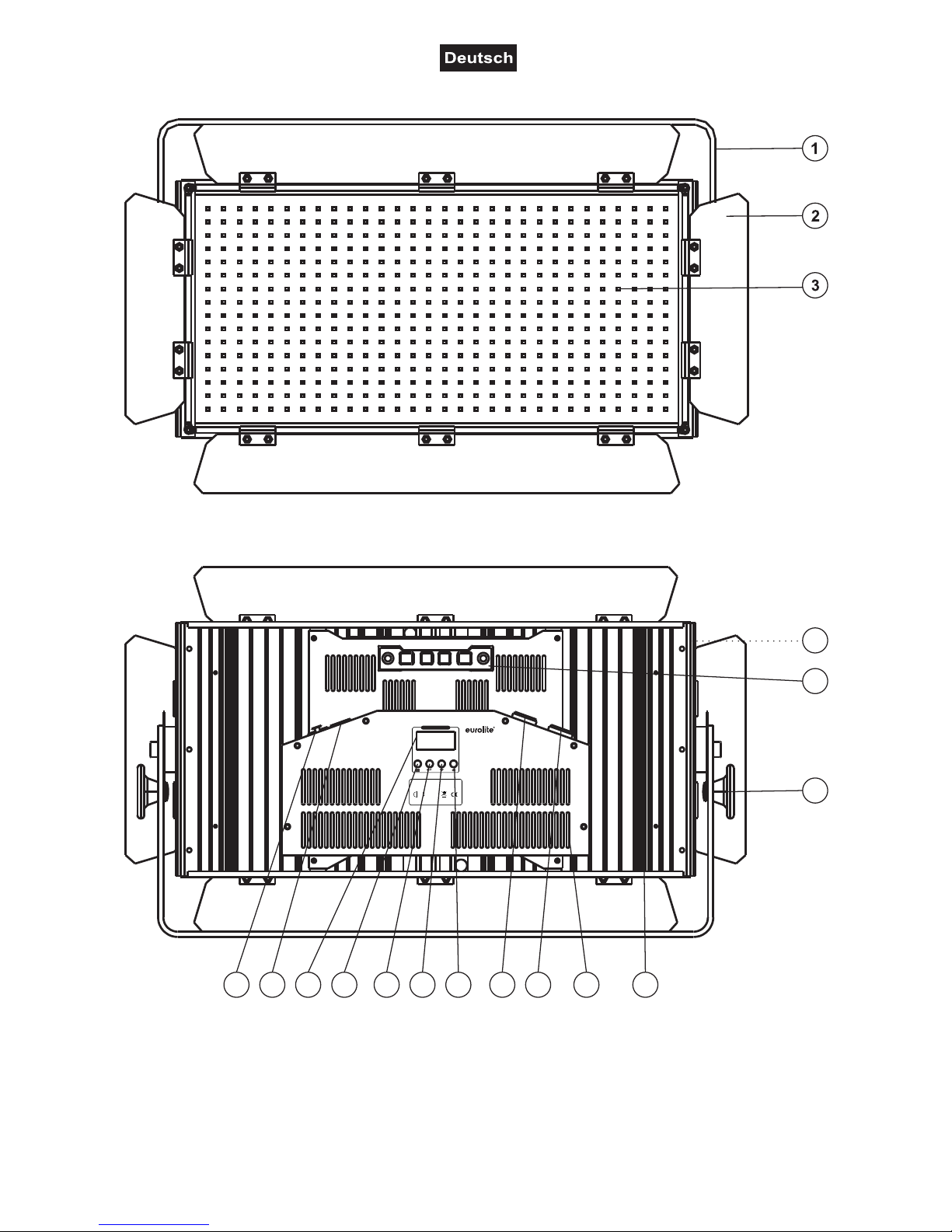

GERÄTEBESCHREIBUNG
(1) Montagebügel (2) Flügelbegrenzer
(3) SMD-LEDs
(4) Fangsicherung (5) Tragegriff
(6) Feststellschraube (7) DMX-Ausgang
(8) DMX-Eingang (9) Display
(10) Mode-Taste (11) Enter-Taste
(12) Down-Taste (13) Up-Taste
(14) Netzdurchschleifausgang (15) Netzanschluss
(16) Lüftungsschlitze (17) Kühlrippen
MODE EN TER DOWN UP
CONTR OL
LED PLL-480 CW/WW Panel
No. 40001895 EAN 4026397651225
100-240V~ 50/60Hz 205W
Steinigke Showtechnic GmbH Andreas-Bauer-Str.5
97297 Waldbüttelbrunn Germany www.steinigke.de
0.1m T =45°C
T =70°C
a
c
POWER O UT POWER I N
100-2 40V~ 50/60 Hz
DMX OUT DMX I N
LED
PLL-480
CW/WW Panel
7 8 9 11 12 13 14 15 16 1710
4
5
6

00119619.DOCX, Version 1.0
7/24
INSTALLATION
WARNUNG! Verletzungsgefahr durch Herabfallen
Über Kopf installierte Geräte önnen beim Herabstürzen erhebliche Verletzungen verursachen!
Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen ann. Die Montage
darf nur durch eine Fach raft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften
hierfür vertraut ist.
Das Gerät ann an einer Traverse oder einer anderen geeigneten Stru tur befestigt werden. Die Montage
darf niemals freischwingend erfolgen.
1 Die tragende Stru tur muss mindestens für das Zehnfache aller montierten Geräte ausgelegt sein.
2 Sperren Sie den Arbeitsbereich während der Montage und arbeiten Sie von einer stabilen Plattform aus.
3 Verwenden Sie Montagematerial, das für die Stru tur geeignet ist und die Last des Geräts tragen ann.
Geeignetes Montagematerial finden Sie im Abschnitt „Zubehör“.
4 Sichern Sie das Gerät mit einem Fangseil oder einer anderen geeigneten Einrichtung zusätzlich ab.
Diese zweite Aufhängung muss auf Grundlage der a tuellsten Arbeitsschutzbestimmungen ausreichend
dimensioniert und so angebracht sein, dass im Fehlerfall der Hauptaufhängung ein Teil der Installation
herabfallen ann. Für die Befestigung eines Fangseils ist eine entsprechende Öse am Gerät montiert.
Befestigen Sie das Sicherungsseil so, dass der Fallweg des Geräts nicht mehr als 20 cm betragen ann.
5 Zum Ausrichten des Geräts lösen Sie die Feststellschrauben am Hängebügel, stellen die gewünschte
Neigung ein und ziehen die Schrauben wieder fest an.
6 Nach der Montage muss das Gerät regelmäßig gewartet und überprüft werden, um mögliche Korrosion,
Verformung und Loc erung zu vermeiden.

00119619.DOCX, Version 1.0
8/24
ANSCHLÜSSE
DMX512-Ansteuerun
Für die Ansteuerung des Geräts per DMX512 ist eine Datenverbindung notwendig. Das Gerät verfügt dazu
über 3-polige XLR-Anschlüsse.
1 Verbinden Sie den Ausgang Ihres Controllers mit dem DMX-Eingang DMX IN des Geräts über ein DMX-
Kabel.
2 Verbinden Sie den DMX-Ausgang DMX OUT des Geräts mit dem DMX-Eingang des nächsten Geräts in
der Kette. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Geräts bis alle Geräte
angeschlossen sind.
3 Am letzten Gerät muss die DMX-Leitung durch einen Abschlusswiderstand abgeschlossen werden.
Dazu wird ein XLR-Stec er in den DMX-Ausgang am letzten Gerät gestec t, bei dem zwischen Signal
(–) und Signal (+) ein 120-Ω-Widerstand eingelötet ist.
4 Ab einer Kabellänge von 300 m oder nach 32 angeschlossenen DMX-Geräten sollte das Signal mit Hilfe
eines DMX-Aufholverstär ers verstär t werden, um eine fehlerfreie Datenübertragung zu gewährleisten.

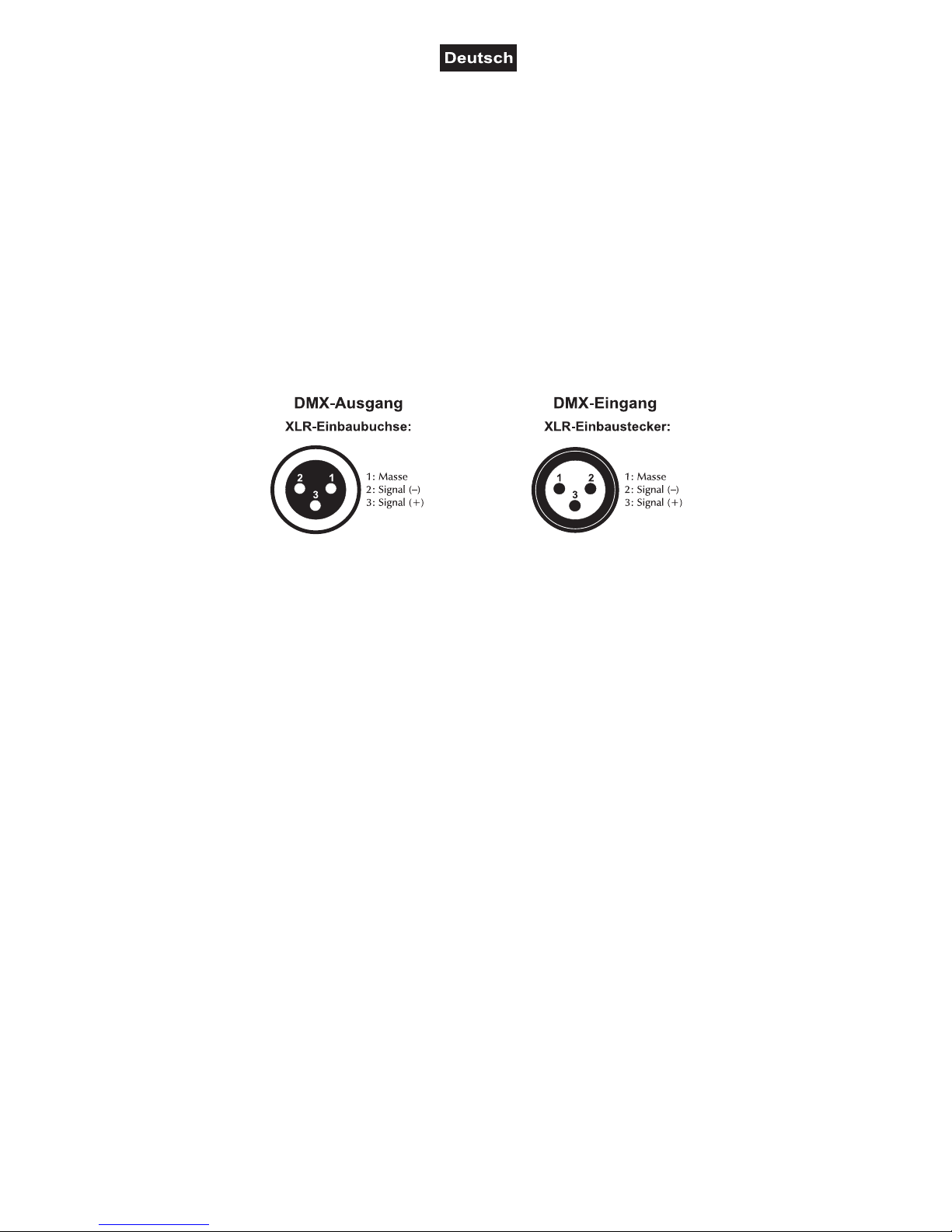

Belegung der XLR-Verbindung:
Anschluss ans Netz
Das Gerät verfügt über ein Schaltnetzteil, das eine Netzspannung zwischen 100 und 240 Volt erlaubt.
1 Schließen Sie das beiliegende Netz abel an und stec en den Netzstec er in eine geerdete
Schutz onta tstec dose ein. Damit ist das Gerät eingeschaltet.
2 Zum Ausschalten ziehen Sie den Netzstec er aus der Stec dose.
3 Schließen Sie das Gerät nicht über einen Dimmer an die Netzspannung an. Für besseren Bedien omfort
verwenden Sie eine schaltbare Stec dose.
Stromversor un von weiteren Geräten
Über den Netzausgang POWER OUT önnen weitere Geräte mit Strom versorgt werden. Zum
Zusammenschalten der Geräte, verbinden Sie immer den Ausgang POWER OUT mit dem Eingang POWER
IN des nächsten Geräts bis alle Geräte angeschlossen sind. Passende Netz abel mit Kaltgerätestec er sind
optional erhältlich. Auf diese Weise lassen sich bis zu 8 Geräte bei 230/240 Volt Netzspannung und bis zu 4
Geräte bei 110/115 Volt Netzspannung zusammenschalten.

00119619.DOCX, Version 1.0
9/24
BEDIENUNG
Nach dem Anschluss ans Netz ist das Gerät betriebsbereit. Das Display zeigt die zuletzt eingestellte
Betriebsart. Nehmen Sie nun die notwendigen Menüeinstellungen für die jeweilige Betriebsart mit den
Bedientasten vor. Auch wenn Sie das Gerät vom Stromnetz trennen, bleiben alle Einstellungen gespeichert.
Das Gerät ann entweder im Standalone-Modus über das Bedienfeld oder im DMX-gesteuerten Modus über
einen handelsüblichen DMX-Controller betrieben werden.
Menüstruktur
Anzeige Funktion
DMX512 Einstellung der DMX-Startadresse von 001 - 512
Dimmer Y Einstellung der Dimmerintensität der warmweißen LEDs
0000 - 4096 (zunehmend)
Dimmer W Einstellung der Dimmerintensität der altweißen LEDs
0000 - 4096 (zunehmend)
Strobe Einstellung der Strobe-Geschwindig eit
00 - 12 (zunehmend)
Standalone-Betrieb
Dimmer
Drüc en Sie die MODE-Taste um den Dimmer-Modus zu wählen: Die warmweißen (Y) und die altweißen
(W) LEDs werden unabhängig voneinander eingestellt. Wenn das Display „Dimmer “ oder „Dimmer W“
anzeigt, drüc en Sie die ENTER-Taste. Über die UP- und DOWN-Taste önnen Sie die gewünschte
Hellig eit einstellen. Drüc en Sie die MODE-Taste um wieder zum Hauptmenü zu gelangen.
Anzeige Funktion
0000 – 4096 Zunehmende Dimmerintensität
Strobe
Drüc en Sie die MODE-Taste um den Strobe-Modus zu wählen: Wenn das Display „Strobe“ anzeigt,
drüc en Sie die ENTER-Taste. Über die UP- und DOWN-Taste önnen Sie die gewünschte Geschwindig eit
einstellen. Sie önnen aus 12 Geschwindig eitsstufen wählen. Drüc en Sie nochmal die ENTER-Taste zur
Bestätigung. Drüc en Sie die MODE-Taste um wieder zum Hauptmenü zu gelangen.
Anzeige Funktion
00 – 12 Blitzrate; 1 = niedrig, 12 = hoch
Master/Slave-Betrieb mit mehreren Geräten
Es lassen sich mehrere Geräte zusammenschalten (max. 32). Das Hauptgerät (Master) ann dann alle
Nebengeräte (Slave) synchron steuern ohne die Notwendig eit eines DMX-Controllers. Die Geräte müssen
auf die jeweilige Betriebsart eingestellt werden.
1 Verbinden Sie den DMX-Ausgang des Master-Geräts mit dem DMX-Eingang des ersten Slave-Geräts.
Verbinden Sie dann den DMX-Ausgang des ersten Slave-Geräts mit dem DMX-Eingang des zweiten
Slave-Geräts usw., bis alle Geräte in einer Kette angeschlossen sind. Das Master-Gerät muss das erste
Gerät in der Kette sein. Der DMX-Eingang darf nicht an einen DMX-Controller angeschlossen sein.
2 Wählen Sie am Master-Gerät die gewünschte Betriebsart („Dimmer /W“ oder „Strobe“). Die
zusammengeschalteten Geräte arbeiten nun synchron.

00119619.DOCX, Version 1.0
10/24
DMX-Betrieb
DMX-Startadresse einstellen
Für den Betrieb über einen Controller mit DMX512-Proto oll verfügt das Gerät über 5 Steuer anäle. Damit
das Gerät vom Controller angesteuert werden ann, muss die DMX-Startadresse eingestellt werden. Die
Startadresse ist abhängig von Ihrem DMX-Controller. Lesen Sie hierzu die Do umentation des Geräts.
1 Drüc en Sie die Taste MODE so oft, bis das Display die Betriebsart „DMX512“ anzeigt. Bestätigen Sie
mit der Taste ENTER.
2 Stellen die Adresse mit den Tasten UP und DOWN ein. Bestätigen Sie mit der Taste ENTER.
3 Drüc en Sie die Taste MODE, um wieder zum Hauptmenü zu gelangen.
4 Beim Empfang von DMX-Steuersignalen leuchtet das Display normal. Fehlen die Steuersignale, blin t
das Display.
Hinweis: Bitte vergewissern Sie sich, dass sich die Steuer anäle nicht mit anderen Geräten überlappen,
damit das Gerät orre t und unabhängig von anderen Geräten in der DMX-Verbindung fun tioniert. Werden
mehrere Geräte auf eine Adresse definiert, arbeiten sie synchron.
Funktionen im DMX-Betrieb
Kanal 1 - Warmweiß
Wert Funktion
000 – 255 Warmweiß (0=aus, 255=100% warmweiß)
Kanal 2 - Kaltweiß
Wert Funktion
000 – 255 Kaltweiß (0=aus, 255=100% altweiß)
Kanal 3 – Dimmer
Wert Funktion
000 – 255 0 – 100 % dun el > hell
Kanal 4 – Strobe
Wert Funktion
000 – 009 Keine Fun tion
010 – 255 0 – 100 % langsam > schnell
Kanal 5 – Dimmergeschwindigkeit (Sprungantwort)
Wert Funktion
000 – 063 Ansprechverhalten von LEDs
064 – 127 Ansprechverhalten von Halogenlampen, schnell
128 – 191 Ansprechverhalten von Halogenlampen, mittel
192 – 255 Ansprechverhalten von Halogenlampen, langsam

00119619.DOCX, Version 1.0
11/24
REINIGUNG UND WARTUNG
Das Gerät sollte äußerlich in regelmäßigen Abständen von Verunreinigungen wie Staub usw. gereinigt
werden. Insbesondere die Diffusorplatte sollte sauber sein, damit das Licht mit maximaler Hellig eit
abgestrahlt werden ann.
1 Trennen Sie das Gerät vom Netz und lassen Sie es ab ühlen, bevor Sie mit der Reinigung beginnen.
2 Reinigen Sie die Oberflächen mit einem fusselfreien, angefeuchteten Tuch. Verwenden Sie auf einen
Fall Al ohol oder irgendwelche Lösungsmittel, da sonst die Gehäuseoberflächen beschädigt werden
önnten. Vermeiden Sie unbedingt das Eindringen von Nässe oder Feuchtig eit in das Gerät.
3 Das Gerät muss troc en sein, bevor Sie es wieder einschalten.
Im Geräteinneren befinden sich eine zu wartenden Teile. Öffnen Sie das Gehäuse nicht. Unternehmen Sie
eine Reparaturversuche, da dies ein Sicherheitsrisi o darstellt. Wartungs- und Servicearbeiten sind
ausschließlich dem autorisierten Fachhandel vorbehalten. Sollten einmal Ersatzteile benötigt werden,
verwenden Sie bitte nur Originalersatzteile. Sollten Sie noch weitere Fragen haben, wenden Sie sich bitte an
Ihren Fachhändler.
UMWELTSCHUTZ
Informationen zur Entsorgung
Bitte übergeben Sie das Gerät bzw. die Geräte am Ende der Nutzungsdauer zur
umweltgerechten Entsorgung einem örtlichen Recyclingbetrieb. Geräte, die mit diesem Symbol
ge ennzeichnet sind, dürfen nicht im Hausmüll entsorgt werden. Für weitere Informationen
wenden Sie sich bitte an Ihren Händler oder die zuständige örtliche Behörde. Entnehmen Sie
evtl. eingelegte Batterien und entsorgen Sie diese getrennt vom Produ t.
Als Endverbraucher sind Sie durch die Batterieverordnung gesetzlich zur Rüc gabe aller
gebrauchten Batterien und A us verpflichtet. Die Entsorgung über den Hausmüll ist verboten.
Verbrauchte Batterien önnen Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde und
überall, wo Batterien ver auft werden, abgeben. Mit der Verwertung von Altgeräten und der
ordnungsgemäßen Entsorgung von Batterien und A us leisten Sie einen wichtigen Beitrag zum
Schutz unserer Umwelt.

00119619.DOCX, Version 1.0
12/24
TECHNISCHE DATEN
Spannungsversorgung: 100-240 V AC, 50/60 Hz
Gesamtanschlusswert: 205 W
Schutz lasse: I
Anzahl der DMX-Kanäle: 5
DMX512-Anschluss: 3-pol. XLR
LED-Typ: SMD 0,5 W
LED-Anzahl: 480 (240 x CW, 240 x WW)
Abstrahlwin el: 120°
Farbtemperatur: 3200 - 5600 K
Maße (L x B x H): 125 x 640 x 330 mm
Gewicht: 11,5 g
Zubehör
EUROLITE TPC-10 Klammer, silber Best.-Nr. 59006856
EUROLITE TPC-10 Klammer, schwarz Best.-Nr. 59006858
EUROLITE Sicherungsseil A 4x1000mm bis 15 g silber Best.-Nr. 58010320
EUROLITE Sicherungsseil A 4x1000mm bis 15 g schwarz Best.-Nr. 58010344
EUROLITE DMX Kabel XLR 3pol 3m schwarz Best.-Nr. 3022785H
PSSO DMX Kabel XLR 3pol 3m sw Neutri Best.-Nr. 30227810
PSSO PowerCon Verbindungs abel 3x1,5 3m Best.-Nr. 3023503R
Technische Änderungen ohne vorherige An ündigung und Irrtum vorbehalten. © 24.09.2018

00119619.DOCX, Version 1.0
13/24
USER MANUAL
LED PLL-480 CW/WW Panel
DANGER! Electric shock caused by short-circuit
Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric
shoc when touching the wires. Never open the housing. Keep the device away from rain and
moisture.
Please read these instructions carefully before using the product. They contain important
information for the correct use of the product.
Every person involved with the installation, operation and maintenance of this device has to
- be qualified
- follow the instructions of this manual
- consider this manual to be part of the total product
- eep this manual for the entire service life of the product
- pass this manual on to every further owner or user of the product
- download the latest version of the user manual from the Internet
INTRODUCTION
Than you for having chosen one of our products. If you follow the instructions given in this manual, we are
sure that you will enjoy this device for a long period of time.
Product features
DMX-controlled surface light with 240 cold white and 240 warm white LEDs
• Color temperature steplessly adjustable between 3200 K and 5600 K
• High-grade surface light with 480 super bright, white LEDs
• Ideal for photography, film, stage and trade fair lighting
• Energy saving, durable and environmental friendly
• Mil y diffuser provides a homogeneous and soft continuous light without flic ering
• 4 barn doors to avoid blinding the audience and for protection during transport
• Steplessly dimmable
• Manual control or DMX512 control
• 4 dimmer speeds selectable
• Flic er-free projection
• CRI of >90
• Addressing and setting via control panel with LCD
• Master/slave function
• Strobe effect
• Slim, rugged metal housing
• Swivel mounting brac et
• Comfortable carrying handle
• Fully convection cooled, no fan
• Stand or crossbeam installation
• P-Con power input and feed-through output to power up to 8 devices

00119619.DOCX, Version 1.0
14/24
SAFET INSTRUCTIONS
WARNING!
Please read the safety warnings carefully and only use the product as described in this manual to
avoid accidental injury or damage.
Intended use
• This device is an LED surface light for creating decorative lighting effects. This device is designed for
professional use in the field of event technology, e.g. on stage. It is not suitable for household lighting.
• Only use the device according to the instructions given herein. Damages due to failure to follow these
operating instructions will void the warranty! We do not assume any liability for any resulting damage.
• We do not assume any liability for material and personal damage caused by improper use or non-
compliance with the safety instructions. In such cases, the warranty/guarantee will be null and void.
• Unauthorized rebuilds or modifications of the device are not permitted for reasons of safety and render the
warranty invalid.
Danger due to electricity
• The device is suitable for indoor use only. Do not use it outdoors. Never expose it to rain or moisture. Do
not store it in rooms exposed to moisture.
• To reduce the ris of electric shoc , do not open any part of the device. There are no serviceable parts
inside the device.
• Only connect the device to a properly installed mains outlet. The outlet must be protected by residual
current brea er (RCD). The voltage and frequency must exactly be the same as stated on the device. If the
mains cable is equipped with an earthing contact, then it must be connected to an outlet with a protective
ground. Never deactivate the protective ground of a mains cable. Failure to do so could possibly injure the
user.
• The mains outlet must be easily accessible so that you can unplug the device quic ly if need be.
• Never touch the mains plug with wet or damp hands. There is the ris of potentially fatal electric shoc .
• The mains cable must not be bent or squeezed. Keep it away from hot surfaces or sharp edges.
• Never pull the mains cable to disconnect the mains plug from the mains outlet, always seize the plug.
• Unplug the device during lightning storms, when unused for long periods of time or before cleaning.
• Do not expose the device to any high temperatures, direct sunlight, dripping or splashing water, strong
vibrations or heavy mechanical stress.
• Do not place any objects filled with liquids on the device.
• Do not place any open sources of fire, such as burning candles, on or directly next to the device.
• Ma e sure that objects cannot fall into the device, in particular metal parts.
• Only have repairs to the device or its mains cable carried out by qualified service personnel. Repairs are
required when the device or the mains cable is visibly damaged, liquid has been spilled or objects have
fallen into the device; when the device has been exposed to rain or moisture, has been dropped or
malfunctions occur.
• Cleaning of the device is limited to the surface. Ma e sure that moisture does not come into contact with
any areas of the terminal connections or mains voltage control parts. Only wipe off the product with a soft
lint-free and moistened cloth. Never use solvents or aggressive detergents.
Danger to children and people with restricted abilities
• This product is not a toy. Keep it out of the reach of children and pets. Do not leave pac aging material
lying around carelessly. Never leave this device running unattended.
• This device may be used only by persons with sufficient physical, sensorial, and intellectual abilities and
having corresponding nowledge and experience. Other persons may use this device only if they are
supervised or instructed by a person who is responsible for their safety.

00119619.DOCX, Version 1.0
15/24
- - -m
Warning – risk of burns and fire
• The admissible ambient temperature range (Ta) is -5 to +45°C. Do not operate the device outside of this
temperature range.
• The housing temperature (Tc) can be up to 70°C during use. Avoid contact by persons and materials.
• Do not illuminate surfaces within 10 cm of the device. This value is indicated on the device by the
symbol.
• Do not use the device near highly flammable materials. Always place the device at a location where
sufficient air circulation is ensured. Leave 50 cm of free space around the device. Never cover the air vents
of the housing.
Warning – risk of injuries
• Do not loo directly at the light source. Persons with light-sensitive epilepsy may suffer from epileptic
seizures or fall unconscious.
• Ma e sure that the product is set up or installed safely and expertly and prevented from falling down.
Comply with the standards and rules that apply in your country, in particular EN 60598-2-17.
• If you lac the qualification, do not attempt the installation yourself, but instead use a professional installer.
Improper installation can result in bodily injury and or damage to property.
• The manufacturer cannot be made liable for damages caused by incorrect installations or insufficient safety
precautions.
• For overhead use, always secure the device with a secondary safety attachment such as a safety bond or
safety net.
• Ma e sure that the area below the installation place is bloc ed when rigging, derigging or servicing the
device.
• For commercial use the country-specific accident prevention regulations of the government safety
organization for electrical facilities must be complied with at all times.
Caution – material damage
• This device must not be connected to the mains voltage by means of a dimmer.
• Lighting effects are not designed for permanent operation. Consistent operation brea s will ensure that the
device will serve you for a long time without defects.
• Never switch the device on and off in short intervals. This will considerably reduce the service life of the
device.
• If the device has been exposed to drastic temperature fluctuation, do not switch it on immediately. The
resulting condensation may destroy the device. Allow the device to reach room temperature before
connecting it. Wait until the condensation has evaporated.
• Please use the original pac aging to protect the device against vibration, dust and moisture during
transportation or storage.
• If a serial number label is affixed to the device, do not remove the label as this would ma e the guarantee
void.

00119619.DOCX, Version 1.0
16/24
DESCRIPTION OF THE DEVICE
(1) Mounting brac et (2) Barn doors
(3) SMD LEDs
(4) Safety eyelet (5) Carrying handle
(6) Fixation screw (7) DMX output
(8) DMX input (9) Display
(10) Mode button (11) Enter button
(12) Down button (13) Up button
(14) Power feed-through output (15) Power input
(16) Venting slots (17) Cooling ribs
MODE EN TER DOWN UP
CONTR OL
LED PLL-480 CW/WW Panel
No. 40001895 EAN 4026397651225
100-240V~ 50/60Hz 205W
Steinigke Showtechnic GmbH Andreas-Bauer-Str.5
97297 Waldbüttelbrunn Germany www.steinigke.de
0.1m T =45°C
T =70°C
a
c
POWER O UT POWER I N
100-2 40V~ 50/60 Hz
DMX OUT DMX I N
LED
PLL-480
CW/WW Panel
7 8 9 11 12 13 14 15 16 1710
4
5
6

00119619.DOCX, Version 1.0
17/24
INSTALLATION
WARNING! Risk of injury caused by falling objects
Devices in overhead installations may cause severe injuries when crashing down. Ma e sure
that the device is installed securely and cannot fall down. The installation must be carried out by
a specialist who is familiar with the hazards and the relevant regulations.
The device may be fastened to a truss or similar rigging structure. The device must never be fixed swinging
freely in the room.
1 The rigging structure must support at least 10 times the weight of all fixtures to be installed on it.
2 Bloc access below the wor area and wor from a stable platform when installing the device.
3 Use rigging hardware that is compatible with the structure and capable of bearing the weight of the
device. Please refer to the “Accessories” section for a list of suitable rigging hardware.
4 Secure the device with a safety bond or other secondary attachment. This secondary safety attachment
must be sufficiently dimensioned in accordance with the latest industrial safety regulations and
constructed in a way that no part of the installation can fall down if the main attachment fails. An
appropriate eyelet is mounted on the device for fixation of the safety rope. Fasten the safety rope in such
a way that, in the event of a fall, the maximum drop distance of the device will not exceed 20 cm.
5 To align the device, release the fixation screws at the mounting brac et, adjust the desired inclination
angle and tighten the fixation screws.
6 After installation, the device requires inspections periodically to prevent the possibility of corrosion,
deformation and looseness.

00119619.DOCX, Version 1.0
18/24
CONNECTIONS
DMX512 control
A DMX512 data lin is required in order to control the device via DMX. The device provides 3-pin XLR
connectors for DMX connection.
1 Connect the output of your DMX controller to the DMX input DMX IN of the light set with a DMX cable.
2 Connect the DMX output DMX OUT of the device to the DMX input of the next unit in the chain. Always
connect one output to the input of the next unit until all units are connected.
3 At the last unit, the DMX cable has to be terminated. Plug the terminator with a 120 Ω resistor between
Signal (–) and Signal (+) in the DMX output of the last unit.
4 If the cable length exceeds 300 m or the number of DMX devices is greater than 32, it is recommended
to insert a DMX level amplifier to ensure proper data transmission.

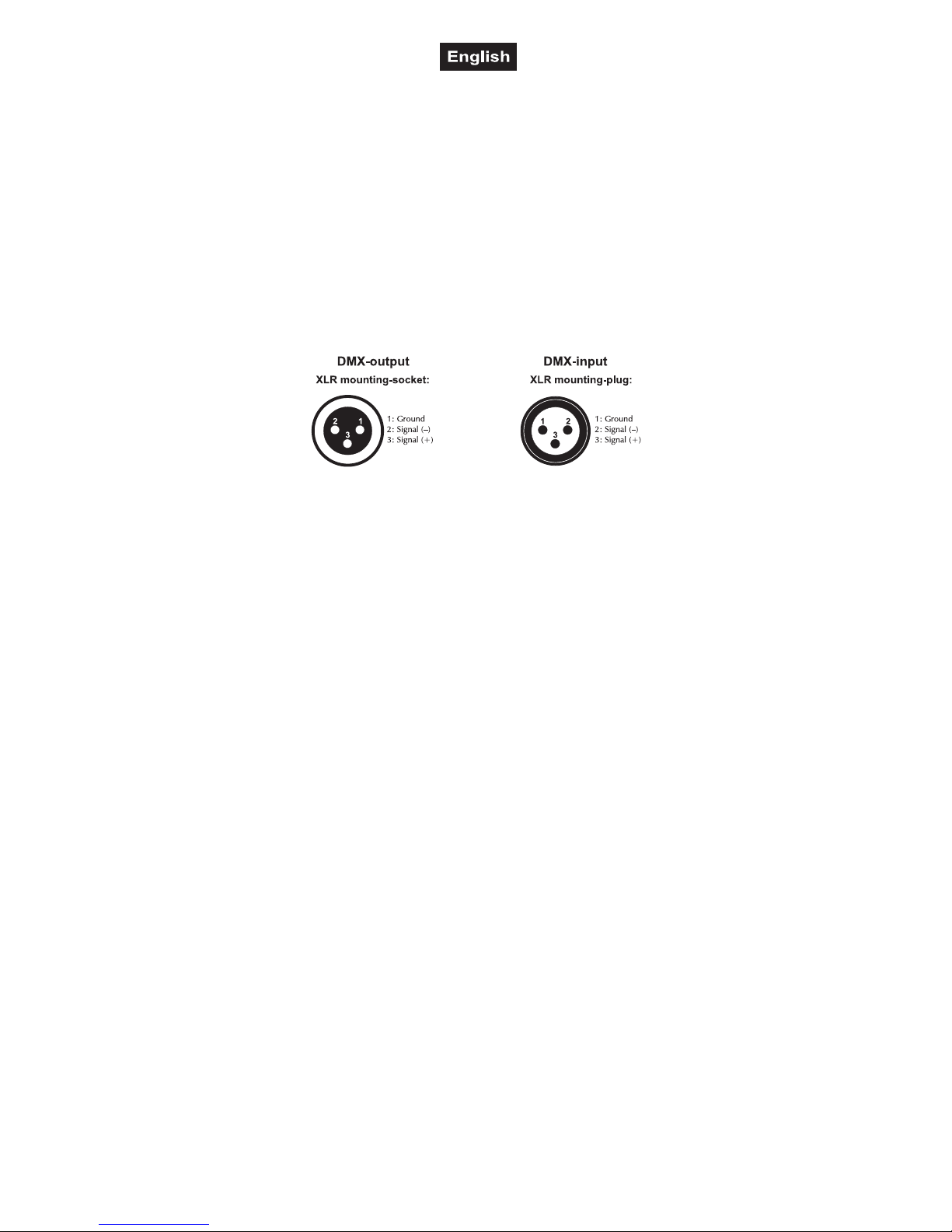

XLR connection:
Connection to the mains
The device uses an auto-range power supply that accepts input voltages between 100 und 240 volts.
1 Connect the device via the mains cable to a grounded mains soc et. Thus the unit is switched on.
2 To switch off the unit, disconnect the power plug.
3 Do not connect the unit to the mains voltage via a dimmer. For a more convenient operation, use a mains
outlet which is switchable.
Power supply of further devices
The jac POWER OUT allows for power supply of further devices. To interconnect several devices, connect
the jac POWER OUT to the input POWER IN of the next unit until all units are connected. Matching power
cables with IEC plugs are available as accessories. In this manner, up to 8 devices can be lin ed at 230/240
input voltage and up to 4 devices at 110/115 input voltage.

00119619.DOCX, Version 1.0
19/24
OPERATION
After connecting the device to the mains it is ready for operation. The display indicates the last operating
mode. The operating modes can be selected by means of the display and the control buttons. All settings
remain stored even if the device is disconnected from the mains. The device can be operated in stand-alone
mode via the control board or in DMX-controlled mode via any commercial DMX controller.
Menu structure
Display Function
DMX512 Setting the DMX starting address from 001 - 512
Dimmer Y Setting the dimmer intensity of the warm white LEDs
0000 - 4096 (increasing)
Dimmer W Setting the dimmer intensity of the cold white LEDs
0000 - 4096 (increasing)
Strobe Setting the strobe speed 00 – 12 (increasing)
Stand-alone mode
Dimmer
Press the MODE button to select the dimmer mode: The warm white (Y) and cold white (W) LEDs will be set
independently. Press the MODE button until the display shows "Dimmer ” or "Dimmer W”. Press ENTER
to confirm. Via the UP and DOWN buttons, you can set the desired brightness. Press ENTER once again to
confirm. Press the MODE button in order to return to the main menu.
Display Function
0000 – 4096 Increasing dimmer intensity
Strobe
Press the MODE button until the display shows "Strobe”. Press ENTER to confirm. Via the UP and DOWN
buttons, you can set the desired strobe speed. You can choose from 12 speeds. Press ENTER once again
to confirm. Press the MODE button in order to return to the main menu.
Display Function
00– 12 Flash rate; 1 = low, 12 = high
Interconnecting several devices (master/slave operation)
Several devices may be interconnected (max. 32). Then all slave units can be synchronized and controlled
with the master unit without the need for a DMX controller. The devices must be set to the corresponding
operating modes.
1 Connect the DMX output of the master unit to the DMX input of the first slave unit. Then connect the
DMX output of the first slave unit to the DMX input of the second slave unit, etc. until all units have been
connected in a chain. Ma e sure the master unit is the first in the chain. Do not connect a DMX controller
to the DMX input of the master unit.
2 Set the master unit to the desired operating mode (“Dimmer /W” or "Strobe”). The interconnected
devices will now operate synchronously.

00119619.DOCX, Version 1.0
20/24
DMX operation
Setting the DMX starting address
For operation with a controller with DMX512 protocol, the device is equipped with 5 control channels. To be
able to operate the device with a DMX controller, the DMX starting address must be set. The starting
address depends upon which DMX controller is being used. Please refer to the controller’s documentation.
1 Press the MODE button so many times until “DMX512“ is indicated in the display. Confirm with the
ENTER button.
2 Use the buttons UP and DOWN to set the address. Confirm with the ENTER button.
3 Press the button MODE in order to return to the main menu.
4 The display lights up normally when DMX signals are being received. If no control signals are available,
the display will flash.
Note: Please ma e sure that you do not have any overlapping channels in order to control each device
correctly and independently from any other fixture on the DMX chain. If several devices are addressed
similarly, they will wor synchronically.
Functions in DMX mode
Channel 1 – Warm white
Value Function
000 – 255 Warm white (0=off, 255=100% warm white)
Channel 2 – Cold white
Value Function
000 – 255 Cold white (0=off, 255=100% cold white)
Channel 3 – Dimmer
Value Function
000 – 255 0 – 100 % dar > bright
Channel 4 – Strobe
Value Function
000 – 009 No function
010 – 255 0 – 100 % slow > fast
Channel 5 – Dimmer speed (step response)
Value Function
000 – 063 Response characteristics of LEDs
064 – 127 Response characteristics of halogen lamps, fast
128 – 191 Response characteristics of halogen lamps, middle
192 – 255 Response characteristics of halogen lamps, slow
