EUROM QH1203 User manual

Model: Product code:
QH1203 351224
QH1203 (Swiss plug) 351231
2

Verplichte waarschuwingen
Lees deze veiligheidsinstruces grondig door en zorg dat u alles goed begrijpt. Onjuist gebruik
kan leiden tot letsel en zorgt ervoor dat de garane van EUROM vervalt.
WAARSCHUWING
•Houd texel, gordijnen en ander brandbaar materiaal op een afstand van
minimaal 1 meter van de luchtuitlaat om het risico op brand te verkleinen.
•Installeer deze verwarming niet in de buurt van gordijnen en andere brandbare
materialen.
LET OP
Sommige productonderdelen kunnen erg heet worden en brandwonden
veroorzaken. Let goed op wanneer er kinderen of kwetsbare personen in de
buurt van het apparaat zijn.
LET OP
Dek de verwarming niet af om oververhing te voorkomen.
•Kinderen van drie jaar of jonger mogen niet zonder toezicht bij het apparaat in de buurt
komen.
•Kinderen tussen de drie en acht jaar oud mogen het apparaat alleen in- of uitschakelen als
het op de beoogde locae en in de normale werkingsposie is geïnstalleerd. Zij mogen het
apparaat alleen onder toezicht gebruiken of nadat hen is geleerd hoe het apparaat veilig
wordt gebruikt en wat de bijbehorende risico's zijn. Kinderen tussen de drie en acht jaar
oud mogen het apparaat niet op het stopcontact aansluiten, instellen, schoonmaken of
onderhouden.
•Dit apparaat mag worden gebruikt door kinderen vanaf acht jaar en door personen met een
fysieke, zintuiglijke of mentale beperking, of met gebrek aan ervaring en kennis. Zij mogen
het apparaat alleen onder toezicht gebruiken of nadat hen is geleerd hoe het apparaat veilig
wordt gebruikt en wat de bijbehorende risico's zijn. Kinderen mogen niet met het apparaat
spelen. Kinderen mogen het apparaat niet zonder toezicht reinigen en onderhouden.
•De verwarming mag niet direct onder een stopcontact worden geplaatst.
•Als de stroomkabel beschadigd is, moet deze worden vervangen door de fabrikant, de
servicemedewerker of iemand met vergelijkbare kwalicaes om gevaar te voorkomen.
•De verwarming moet zo worden geplaatst dat schakelaars en andere bedieningselementen
niet kunnen worden aangeraakt door een persoon in een bad of onder een douche.
•Deze verwarming moet minstens 1,8 meter boven de vloer worden geïnstalleerd.
•Deze verwarming is niet geschikt voor plafondmontage.
•Gebruik deze verwarming niet met een programmeersysteem, mer, losse
afstandsbediening of ander apparaat waarmee de verwarming automasch kan worden
aangezet. Er is risico op brand als de verwarming wordt afgedekt of onjuist wordt neergezet.
Plaatsing in badkamer
Dit apparaat kan veilig worden gebruikt in de badkamer als het gemonteerd is:
3

•in zone 3 van een toiletruimte of badkamer met een bad, een douche met douchescherm of
een douche zonder douchescherm, zie Figuur 1;
•op een vaste posie;
•buiten bereik van een persoon in een bad of douche.
WAARSCHUWING
Gebruik het apparaat nooit in een badkamer als het niet correct gemonteerd is.
Figuur 1.
Algemene veiligheidsinstruces
WAARSCHUWING
•Zorg dat er geen water op of in het apparaat spat.
•Dompel geen enkel deel van het apparaat onder in water of andere
vloeistoen.
•Steek nooit vingers of andere voorwerpen in de openingen van het apparaat.
•Stel het apparaat niet bloot aan sterke trillingen of mechanische belasng.
WAARSCHUWING
Het apparaat wordt erg heet jdens gebruik. Raak het apparaat niet aan jdens
gebruik of binnen vijf minuten na gebruik.
4

LET OP
Dek het apparaat niet af jdens het gebruik of na gebruik als het apparaat nog
heet is. Houd texel, gordijnen, tentdoeken en ander brandbaar materiaal
op een minimumafstand van 1 meter van het apparaat om brandgevaar te
verminderen.
Veiligheid jdens gebruik
WAARSCHUWING
Gebruik het apparaat niet:
•buiten of in een kleine ruimte (< 10 m3);
•als de onderdelen vuil of nat zijn;
•in de buurt van grote objecten, zoals achter een deur of onder een plank of
kast;
•in de buurt van of in een stoge en vuile omgeving, zoals een bouwplaats;
•in de buurt van ontvlambare materialen, vloeistoen of dampen, zoals in een
schuur, stal of broeikas;
•in de buurt van andere warmtebronnen en open vuur;
•in combinae met een hulpmiddel dat het apparaat automasch inschakelt,
zoals een mer, dimmer of ander hulpmiddel.
Als het apparaat, het netsnoer of de stekker schade vertoont of slecht werkt, stel
het apparaat dan onmiddellijk buiten gebruik en onderbreek de stroomtoevoer
meteen.
Garane
EUROM biedt 36 maanden garane op dit apparaat vanaf de datum van aankoop. Slijtage door
normaal gebruik valt niet onder de garane. De garane vervalt als een defect het gevolg is van
niet-beoogd of onzorgvuldig gebruik van het apparaat. De fabrikant, importeur en leverancier
zijn niet aansprakelijk voor onjuiste aansluingen.
Inleiding
Gefeliciteerd met uw aankoop van dit EUROM-apparaat. U hee een hoogwaardig apparaat
gekocht waarvan u nog vele jaren plezier zult hebben. Door dit apparaat met aandacht en zorg
te gebruiken, beperkt u het risico op persoonlijk letsel of materiële schade.
LET OP
Lees deze instrucehandleiding eerst grondig door en zorg dat u alles goed
begrijpt voordat u het apparaat monteert, installeert en gebruikt.
In deze handleiding wordt het correcte en veilige gebruik van dit apparaat beschreven. Bewaar
deze handleiding voor toekomsg gebruik. De handleiding is een onmisbaar onderdeel van het
apparaat en moet bij doorverkoop of inruil aan de nieuwe eigenaar worden overhandigd. Deze
handleiding is met de grootst mogelijke zorg samengesteld. Wij behouden ons desalnieemin
5

het recht voor deze handleiding te allen jde te verbeteren en aan te passen. De gebruikte
aeeldingen kunnen afwijken.
De volgende symbolen en termen worden in deze handleiding gebruikt om de lezer te wijzen op
veiligheidskweses en belangrijke informae:
WAARSCHUWING
Duidt op een gevaarlijke situae die, indien de veiligheidsinstruces niet worden
opgevolgd, kan leiden tot letsel bij de operator of omstanders, lichte en/of
mage schade aan het product of aan het milieu.
LET OP
Duidt op een gevaarlijke situae die, indien de veiligheidsinstruces niet worden
opgevolgd, kan leiden tot lichte en/of mage schade aan het product of aan het
milieu.
Idencae
Figuur 2.
Figuur 3.
Specicaes
Type QH1203
Voedingsspanning 220-240V~ / 50Hz
Maximale capaciteit 1200W
Instellingen 600W, 1200W
6

Type QH1203
Isolatieklasse IP24
Afmetingen 55,5 x 15 x 15,5 cm
Gewicht 1,8kg
Beschrijving
Dit apparaat is een gebruiksvriendelijk, elektrisch verwarmingsapparaat voor binnengebruik.
Uitpakken
WAARSCHUWING
Plasc zakken kunnen gevaarlijk zijn. Houd deze zak buiten bereik van baby's en
kinderen om verskkingsgevaar te voorkomen.
Het apparaat is verpakt in één doos. Verwijder al het verpakkingsmateriaal en controleer of
het apparaat niet beschadigd is. Gebruik het apparaat niet als het beschadigd is. Neem in dat
geval aljd eerst contact op met uw leverancier. Bewaar de verpakking voor veilig opbergen en
vervoeren.
Figuur 4.
Nr. Beschrijving Nr. Beschrijving
1 De verwarming 5 Schroef, lengte 12 mm, dikte 4 mm (2x)
2 Beugel 6 M5 moer (2x)
7

Nr. Beschrijving Nr. Beschrijving
3 Schroef, lengte 40 mm, dikte 4 mm (2x) 7 Schroef (incl. sluitring en veerring), lengte
10 mm, dikte 5 mm (2x)
4 Muurplug, 8 mm (2x)
Vervoer en opslag
•Maak het apparaat schoon voordat u het opbergt.
•Vervoer het apparaat rechtopstaand.
•Bewaar het apparaat rechtopstaand, in de originele verpakking en op een koele, droge en
stofvrije plaats.
Montage
Het apparaat is ontworpen voor permanente installae en een directe aansluing op het
elektriciteitsnetwerk. Om veiligheidsredenen moet deze installae worden uitgevoerd door een
erkend elektricien.
Het apparaat kan ook worden aangesloten op een geaard stopcontact met behulp van de
stekker.
WAARSCHUWING
•Zorg dat de stroomkabel:
•niet over (scherpe) randen hangt;
•niet in scherpe bochten is gelegd;
•niet kan worden gesleept;
•niet in aanraking komt met hete oppervlakten.
Montage
WAARSCHUWING
De muur die voor de montage wordt gebruikt, moet uit onbrandbaar materiaal
bestaan en bestand zijn tegen een minimumtemperatuur van 125 °C.
WAARSCHUWING
Gebruik bevesgingsmaterialen die geschikt zijn voor de ondergrond. De
meegeleverde ankerbouten zijn geschikt voor muren van baksteen. Blokkeer
nooit de ruimte tussen het apparaat en de muur of plafond.
WAARSCHUWING
Gebruik het apparaat niet voordat het correct gemonteerd is.
8

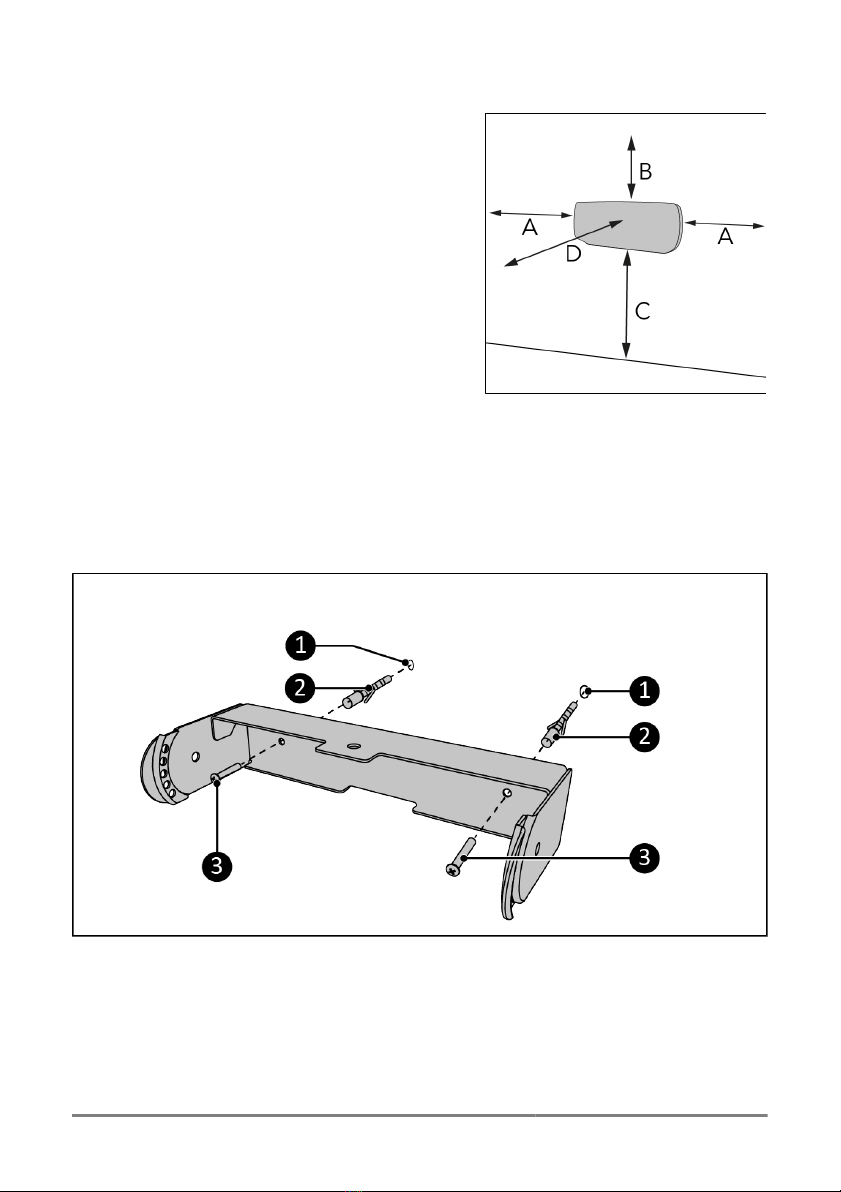

Wandmontage
1. Plaats het apparaat tegen een verticale en
stevige muur. Gebruik een waterpas bij het
plaatsen van het apparaat.
2. Plaats het apparaat (horizontaal of verti
caal) op een minimale afstand van:
A. 50 cm van de zijwanden;
B. 50 cm van het plafond;
C. 180 cm van de vloer;
D. 100 cm vrije ruimte aan de voorkant.
3. Monteer het apparaat niet direct boven, in
de buurt van of onder een stopcontact.
Figuur 5.
De beugel monteren
1. Boor twee gaten van 8mm, horizontaal 140 mm van elkaar, op de vereiste locae (Figuur
6,pos.1). Gebruik de beugel als sjabloon voor het boren.
2. Steek de pluggen in de gaten (Figuur 6,pos.2).
3. Plaats de beugelgaten op de pluggen in de muur.
4. Schroef de schroeven stevig vast in de pluggen (Figuur 6,pos.3).
Figuur 6.
9

Het apparaat monteren
1. Plaats de verwarming over de beugel, zoals
weergegeven in Figuur 7.
2. Zorg dat de gaten van de beugel op het ap
paraat op de plek van de gaten van de beu
gel op de muur uitkomen.
3. Schroef de beugels stevig aan elkaar met
de schroef (Figuur 7,pos.2) en de moer
(Figuur 7,pos.1). Doe dit aan beide zijden
van de beugel.
4. Laat de sluitring en de veerring om de
schroef heen zitten om de verbinding
wendbaar te houden.
5. Draai de verwarming in een van de vijf
standen (zie de kleine gaatjes op de beu
gel).
6. Schroef de verwarming stevig vast in de ge
wenste stand (Figuur 7,pos.3).
Figuur 7.
Installae
WAARSCHUWING
•Steek de stekker niet in het stopcontact voordat het apparaat correct is
gemonteerd.
•Gebruik geen verlengsnoer, dit kan leiden tot oververhing en brand. Als een
verlengsnoer onvermijdelijk is, controleer dan of deze onbeschadigd en geaard
is. Gebruik een verlengsnoer met een minimumvermogen van 1200 wa.
Wikkel het verlengsnoer aljd volledig af om oververhing te voorkomen.
LET OP
Zorg dat de hoofdspanning gelijk is aan de spanning die is aangegeven op het
idencaelabel van het apparaat. Alle elektrische aansluingen moeten onder
alle omstandigheden droog blijven.
1. Zorg dat het apparaat correct gemonteerd is.
2. Zorg dat het apparaat in de stand '0' staat.
3. Steek de stekker in een geaard stopcontact waar u makkelijk bij kunt. Gebruik een geaard
stopcontact met een minimumvermogen van 1200 wa.
10

Werking
WAARSCHUWING
Controleer voor elk gebruik of:
•uw handen droog zijn voordat u het apparaat bedient;
•het apparaat schoon en droog is;
•het apparaat niet beschadigd is;
•het apparaat niet bedekt of geblokkeerd is;
•het apparaat stevig bevesgd is op de muur.
LET OP
Als u het apparaat aan- of uitzet, hoort u mogelijk een geluid. Dat is het geluid
van het materiaal dat uitzet en weer krimpt jdens het verwarmen en aoelen.
1. Trek aan het koord (Figuur 8, pos. 2) om de
instellingen (Figuur 8, pos. 1) van het appa
raat te wijzigen:
◦0 (uit);
◦1 (600W);
◦2 (1200W).
Figuur 8.
Onderhoud
WAARSCHUWING
Voer geen reparaes of aanpassingen aan dit apparaat uit.
Onderhoud en reparaes moeten worden uitgevoerd door een professional die bevoegd is door
EUROM. Als de stroomkabel en/of stekker beschadigd is, moet deze worden vervangen door
de fabrikant, een servicemedewerker of iemand met vergelijkbare kwalicaes om risico's te
voorkomen.
11

Reiniging
WAARSCHUWING
Het apparaat wordt erg heet. Zorg ervoor dat het apparaat is uitgeschakeld, dat
de stekker uit het stopcontact is en dat het volledig is afgekoeld.
LET OP
Gebruik geen:
•schuursponsjes;
•harde borstels;
•ontvlambare, agressieve of chemische reinigingsmiddelen.
Voorkom dat er water in het apparaat komt. Dompel geen enkel deel van het
apparaat onder in water of andere vloeistoen.
We raden aan het apparaat na elk gebruik en voor het opbergen te reinigen.
1. Veeg het apparaat af met een vochge, schone, zachte, pluisvrije doek of een zachte borstel.
2. Gebruik een stofzuiger om stof uit de roosters te verwijderen.
3. Laat het apparaat volledig drogen voor gebruik en opslag.
Afdanken
Deze markering gee aan dat dit product in de EU niet bij het huishoudelijk afval mag
worden weggegooid. Om mogelijke schade aan het milieu en/of de volksgezondheid door
ongecontroleerde afvalverwijdering te voorkomen, moet u het op verantwoorde wijze recyclen
om duurzaam hergebruik van materiële hulpbronnen te bevorderen. Als u uw gebruikte
apparaat wilt inleveren, kunt u gebruikmaken van de retour- en inzamelsystemen of neemt u
contact op met de winkelier waarvan u het product hee gekocht. Zij kunnen ervoor zorgen dat
dit product op een verantwoorde manier wordt afgevoerd.
12

Bijlages
Informatievereiste voor de elektrische lokale ruimteverwarmers
Modelaanduiding(en): QH1203
Item Sym
bool
Waarde Eenheid Item Eenheid
Warmteafgifte Soort warmte-invoer, alleen voor elektrische lokale
ruimteverwarmers (selecteer één)
Nominale warmteafgifte Pnom 1,2 kW handmatige warmtelastregeling, met geïnte
greerde thermostaat
Nee
Minimale warmteafgifte (in
dicatief)
Pmin 0,6 kW handmatige warmtelastregeling met terugkop
peling van kamer- en/of buitentemperatuur
Nee
Maximale constante warm
teafgifte
Pmax,c 1,2 kW elektronische warmtelastregeling met terug
koppeling van kamer- en/of buitentemperatuur
Nee
Extra elektriciteitsverbruik door ventilator ondersteunde warmteafgifte Nee
Bij nominale warmteafgifte elmax 0 kW Soort warmteafgifte/kamertemperatuurcontrole (selec
teer één)
Bij minimale warmteafgifte elmin 0 kW enkelfasige warmteafgifte en geen kamertem
peratuurcontrole
Nee
In stand-bymodus elSB 0 W twee of meer handmatige fases, geen kamer
temperatuurcontrole
Ja
met kamertemperatuurcontrole door mechani
sche thermostaat
Nee
met elektrische kamertemperatuurcontrole Nee
elektronische kamertemperatuurcontrole met
dagtimer
Nee
elektronische kamertemperatuurcontrole met
weektimer
Nee
Andere controleopties (meerdere opties mogelijk)
kamertemperatuurcontrole, met aanwezig
heidsdetectie
Nee
kamertemperatuurcontrole, met open-raamde
tectie
Nee
met afstandscontroleoptie Nee
met adaptieve startcontrole Nee
met werkende tijdslimiet Nee
met zwarte bolsensor Nee
Contactgegevens Eurom - Kokosstraat 20 - 8281 JC - Genemuiden - Nederland
13

Mandatory warnings
Please read and understand these safety instrucons. Incorrect use can cause injury and will
void EUROM’s warranty.
WARNING
•To reduce the risk of re, keep texles, curtains, or any other ammable
material a minimum distance of 1 m from the air outlet.
•Do not install this heater close to curtains and other combusble materials.
CAUTION
Some parts of this product can become very hot and cause burns. Parcular
aenon has to be given where children and vulnerable people are present.
CAUTION
In order to avoid overheang, do not cover the heater.
•Children of less than 3 years should be kept away unless connuously supervised.
•Children aged from 3 years and less than 8 years shall only switch on/o the appliance
provided that it has been placed or installed in its intended normal operang posion and
they have been given supervision or instrucon concerning use of the appliance in a safe
way and understand the hazards involved. Children aged from 3 years and less than 8 years
shall not plug in, regulate and clean the appliance or perform user maintenance.
•This appliance can be used by children aged from 8 years and above and persons with
reduced physical, sensory or mental capabilies or lack of experience and knowledge if they
have been given supervision or instrucon concerning use of the appliance in a safe way and
understand the hazards involved. Children shall not play with appliance. Cleaning and user
maintenance shall not be done by children without supervision.
•Heater must not be located immediately below a socket-outlet.
•If the supply cord is damaged, it must be replaced by manufacturer, its service agent or
similarly qualied persons in order to avoid a hazard.
•Heater is to be installed so that switches and other controls cannot be touched by a person
in the bath or shower.
•This heater must be installed at least 1,8 meters above the oor.
•This heater is not suitable for ceiling mounng.
•Do not use this heater with a programmer, mer, separate remote-control system or any
other device that switches the heater on automacally, since a re risk exists if the heater is
covered or posioned incorrectly.
Placement in bathroom
This device is safe to use in the bathroom when the device is mounted:
14

•in zone 3 of a toilet room or bathroom with a bath, shower with screen or shower without
screen, see Figure 9;
•in a xed posion;
•out of reach for operaon by a person in a bath or shower.
WARNING
Never use the heater in the bathroom when it is not correctly mounted.
Figure 9.
General safety instrucons
WARNING
•Prevent splashing water on or in the device.
•Do not immerse any part of the device in water or other liquids.
•Never insert ngers or other objects into the openings of the device.
•Do not expose the device to strong vibraons or mechanical stress.
WARNING
The device becomes very hot during use. Do not touch the device during use or
within ve minutes aer use.
15

CAUTION
Do not cover the device during usage or aer use while the device is sll hot.
To reduce the risk of re, keep texles, curtains, tent canvasses and other
ammable material at a minimum distance of 1 meter from the device.
Safety during operaon
WARNING
Do not use the device:
•outdoors or in a small space (< 10 m3);
•if any parts are dirty or wet;
•near large objects, like behind a door, under a shelf or near a cupboard;
•near or in a dusty and dirty environment, like a construcon site;
•near ammable materials, liquids or fumes, e.g. in a shed, stable or green
house;
•near other heat sources and open re;
•with an appliance that automacally switches the device on, such as a mer,
dimmer or any other device.
If the device, the electric cable or plug shows damage or is malfunconing,
immediately take the appliance out of use and disconnect the power supply.
Warranty
EUROM oers a 36-month warranty on this device from the date of purchase. The warranty
does not cover wear and tear from normal use. The warranty expires if a defect is the result of
unintenonal or careless use of the device. The manufacturer, importer and supplier are not
liable for incorrect connecons.
Introducon
Thank you for choosing this EUROM device. You have purchased a quality device that you will
enjoy for many years. Using this device with respect and care will reduce the risk of personal
injury or material damage.
CAUTION
It is important to read and understand this instrucon manual before
assembling, installing and using the device.
This manual describes the correct and safe use of this device. Keep this manual for future
reference. The manual is an essenal part of the device and must be given to the new owner
upon resale or exchange. This manual has been compiled with the utmost care. Nevertheless,
we reserve the right to improve and adjust this manual at any me. The images used may dier.
The following symbols and terms are used in this manual to alert the reader to safety issues and
important informaon:
16

WARNING
Indicates a hazardous situaon which, if the safety instrucons are not followed,
can lead to injuries to the operator or bystanders, light and/or moderate damage
to the product or to the environment.
CAUTION
Indicates a hazardous situaon which, if the safety instrucons are not followed,
can lead to light and/or moderate damage to the product or to the environment.
Idencaon
Figure 10.
Figure 11.
Specicaons
Type QH1203
Supply voltage 220-240V~ / 50Hz
Maximum capacity 1200W
Settings 600W, 1200W
Insulation class IP24
Dimensions 55.5 x 15 x 15.5 cm
Weight 1.8 kg
17

Descripon
This heang device is an easy-to-use electric heater for indoor use.
Unboxing
WARNING
Plasc bags can be dangerous. To avoid danger of suocaon, keep this bag away
from babies and children.
The device is packed in one box. Remove all packaging material and check that the device is not
damaged. Do not use the device if it is damaged, but always contact your supplier. Keep the
packaging for safe storage and transport.
Figure 12.
No. Description No. Description
1 The heater 5 Screw 12 mm length, 4 mm thickness (2x)
2 The bracket 6 M5 nut (2x)
3 Screw 40 mm length, 4 mm thickness (2x) 7 Screw (including washer and spring wash
er) 10 mm length, 5 mm thickness (2x)
4 8 mm wall plug (2x)
Transport and storage
•Clean the device before storing it.
•Transport the device in an upright posion.
•Store the device in an upright posion, in its original packaging, in a cool, dry and dust-free
area.
18

Assembly
The device is designed for installaon in a permanent posion and direct connecon to the
electricity network. For safety reasons, this installaon should be carried out by a licensed
electrician.
The device can also be connected to a earthed wall socket by using the power plug.
WARNING
•Make sure power plug cable:
•does not hang over any (sharp) edges;
•does not make any sharp angles;
•cannot be dragged;
•does not touch any hot surfaces.
Mounng
WARNING
The wall used for mounng must be made from non-ammable material and
should be able to withstand a minimum temperature of 125 °C.
WARNING
Make sure to use suitable fastening materials, depending on the surface. The
provided anchor bolts are suitable for a brick wall. Never block the space
between the device and the wall or ceiling.
WARNING
Never use the device before it is correctly mounted.
19

Wall mounng
1. Place the device on a vertical and solid
wall. Use a level when placing the device.
2. Place the device (horizontally or vertically)
with a minimum distance of:
A. 50 cm from the side walls;
B. 50 cm from the ceiling;
C. 180 cm from the oor;
D. 100 cm clearance on the front side.
3. Do not mount the device immediately over,
near or below a socket outlet.
Figure 13.
Mounng the bracket
1. Drill two 8 mm holes 140 mm horizontally apart from each other at the required locaon
(Figure 14,pos.1). Use the bracket as a template for drilling.
2. Insert the plugs into the holes (Figure 14,pos.2).
3. Place the holes of the bracket on the plugs in the wall.
4. Firmly screw the screws into the plugs (Figure 14,pos.3).
Figure 14.
20
