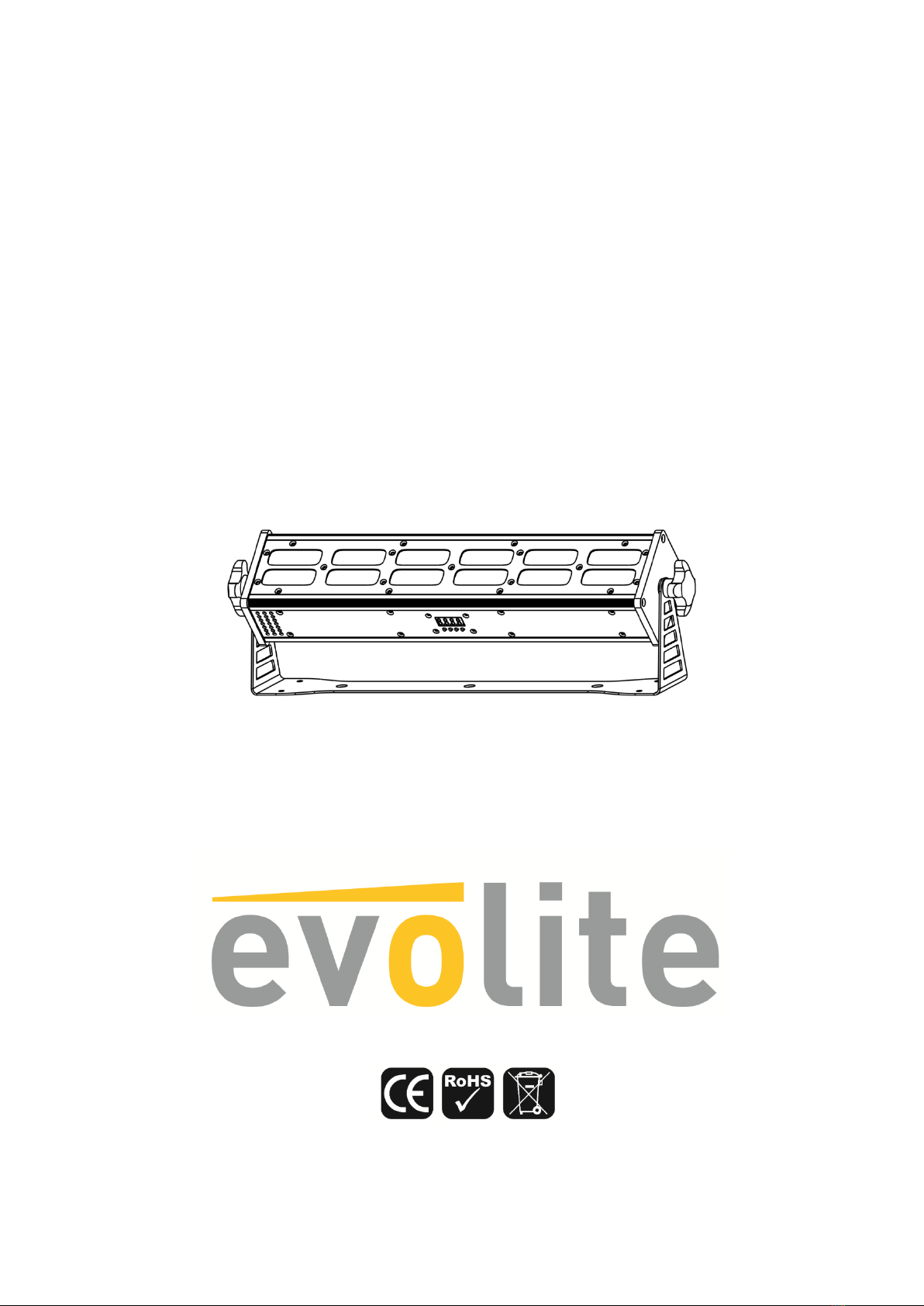

Evo-lite MaxBAR 180 UV User manual

MaxBAR 180 UV Manual Ver. 1.00 Page1
MaxBAR 180 UV
36 X 5W UV LED Bar
User manual / Mode d’emploi / Bedienungsanleitung

MaxBAR 180 UV Manual Ver. 1.00 Page2

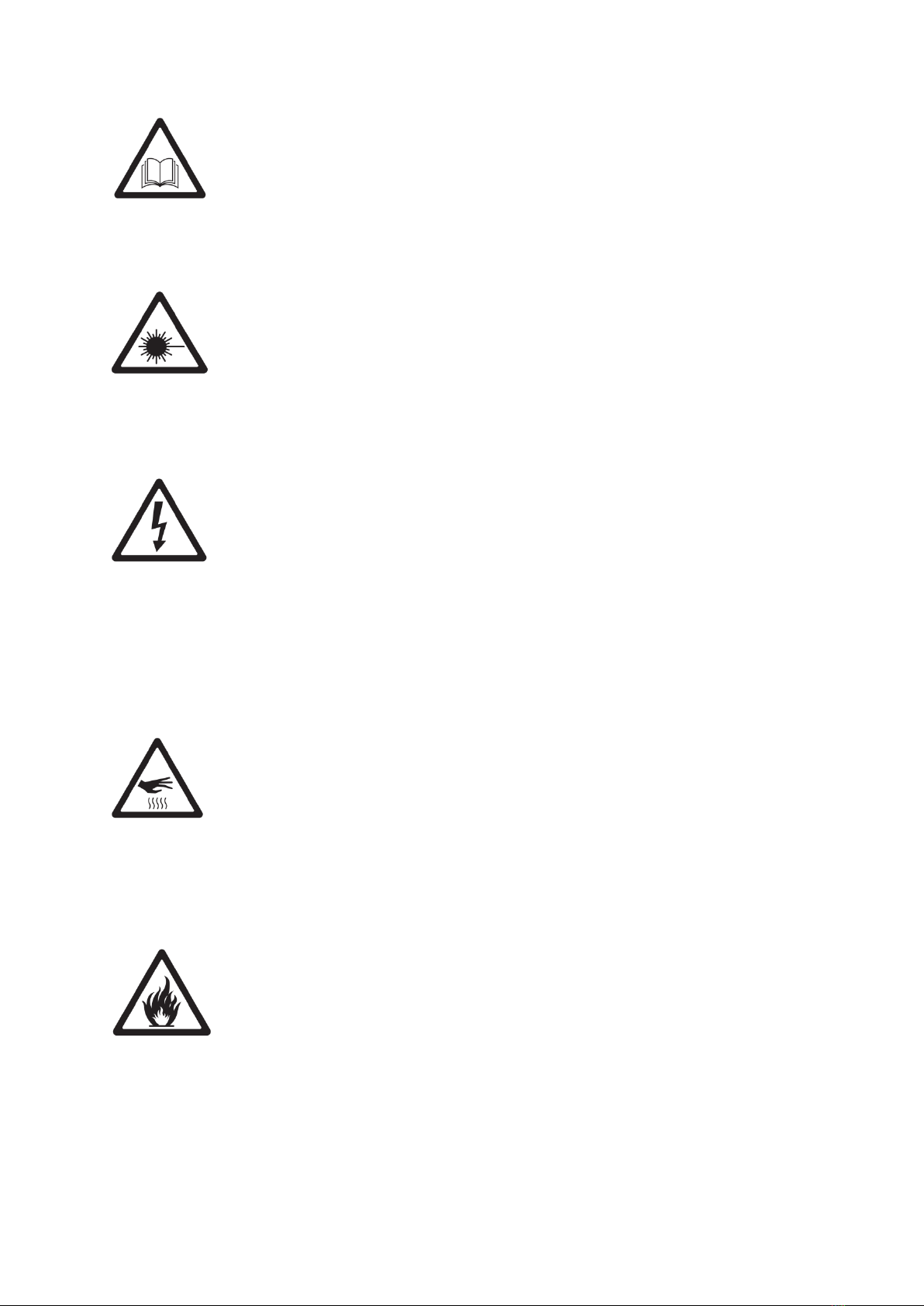

ATTENTION !
Avant d’utiliser votre matériel, nous vous recommandons de lire l’ensemble des instructions
de ce manuel.
ATTENTION !
Cet appareil produit une lumière intense et puissante. Risque pour les yeux. Ne regardez pas
directement dans le faisceau.
DANGER !
Risque de chocs électriques.
Il est important d’utiliser le câble d’alimentation secteur fourni (câble avec terre).
Toujours débrancher l’appareil avant une intervention technique ou avant son entretien.
Ne pas brancher cet appareil sur un bloc de puissance variable type “ Dimmer pack”.
Afin de réduire et d’éviter tout risque d’électrocution ou d’incendie, ne pas utiliser cet appareil
dans un milieu humidité ou sous la pluie.
ATTENTION !
Risque de brûlure.
Il est important d’éviter tout contact avec l’appareil en fonctionnement et au moins 10 minutes
après son utilisation. L’extérieur de l’appareil peut devenir très chaud.
Ne pas utilisez le projecteur avec une température ambiante supérieure de 40°C.
ATTENTION !
Risque d’incendie.
Il est important de garder éloigner tous matériaux combustibles et inflammables de l’appareil
en fonctionnement.

MaxBAR 180 UV Manual Ver. 1.00 Page3
DANGER !
Cet appareil présente des risques importants de blessures. Il est important de manipuler et
d’utiliser cet appareil de façon professionnelle.
Cet appareil evolite doit être installé avec des crochets solides et de dimension adéquate au
poids supporté. L’appareil doit être vissé aux crochets et serré convenablement afin d’éviter
toute chute due aux vibrations produites par la machine en fonctionnement. L’accroche de
l’appareil doit être sécurisée par une élingue de sécurité. Assurez-vous également que la
structure (ou point d’accroche) peut supporter au moins 10X le poids de l’appareil accroché.
L’appareil doit être installé par une personne qualifiée et doit être placée hors de portée du
public.
En cas de problème de fonctionnement, arrêtez immédiatement l’appareil. Ne pas essayer de
le réparer soi- même. Contactez votre revendeur ou faites appel à un réparateur spécialisé et
agréé. Il n’y a aucune pièce remplaçable par l’utilisateur.

MaxBAR 180 UV Manual Ver. 1.00 Page4
Introduction
Toutes nos félicitations pour l’achat de ce projecteur evolite.
Ce projecteur professionnel est doté des dernières avancées technologiques, et a
été conçu pour un usage professionnel. Sa qualité et sa fiabilité sont le résultat
d’une fabrication soignée et suivant un cahier des charges précis. Ce projecteur
intelligent respecte les normes européennes en vigueur :
EN60598-1:2008+A11:2009 EN60598-2-17:1989+A2:1991 et RoHs.
Description du produit
> Barre de LED pour éclairage intérieur
>Contrôlable en DMX512 : 1, 2, 3 canaux.
> Effet Stroboscopique à vitesse variable
> Dimmer(0-100%) avec différentes courbes
> Panneau de contrôle avec afficheur
> Option de remise à zéro avec les presets usine.
> 36 LED de 5W UV
> 9 courbes de dimmer
> Angle du faisceau de 60°
> Refroidissement forcé par ventilateur
> Alimentation sur connecteur Powercon IN&OUT
> Alimentation électrique : 110V- 250V / 50-60Hz
> Consommation électrique : 180W max
> Dimensions : 480x104x147.5 mm
> Poids net : 3.2 kg
Installation
oAccroche
Ce projecteur asservi evolite doit être installé avec des crochets solides et de dimension
adéquate au poids supporté. L’appareil doit être vissé aux crochets et serré convenablement
afin d’éviter toute chute due aux vibrations produites par la machine en fonctionnement.
L’accroche de l’appareil doit être sécurisée par une élingue de sécurité. Assurez-vous
également que la structure (ou point d’accroche) peut supporter au moins 10X le poids de
l’appareil accroché.
L’appareil doit être installé par une personne qualifiée et doit être placée hors de portée du
public.
Sécurisez la fixation du projecteur avec une élingue de sécurité homologuée pour le poids du
projecteur.

MaxBAR 180 UV Manual Ver. 1.00 Page5

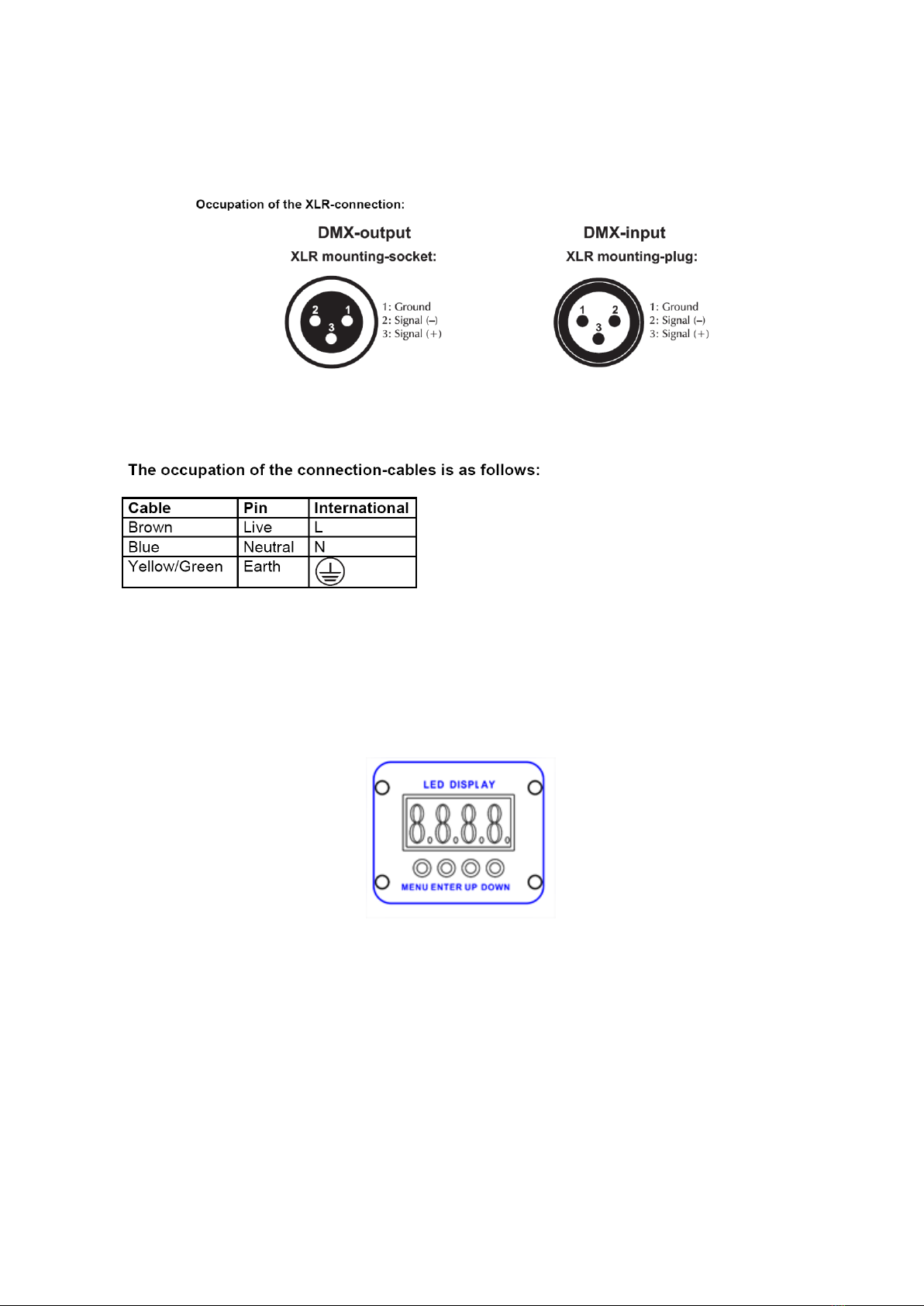

oConnexion DMX
Il est fortement conseillé d’utiliser des câbles DMX de bonne qualité. Utiliser du câble torsadé
blindé.
oConnexion du câble d’alimentation secteur
La terre ou « Earth » doit toujours être connectée. Les câble d’alimentation doivent être homologués
et conformes au Standard IEC.
Configuration
oPanneau de contrôle / Navigation dans les menus
Panneau de contrôle avec afficheur.
Accédez directement au menu en appuyant sur la touche Menu puis déplacez-vous dans les menus
grâce aux touches UP / DOWN. Appuyez sur la touche ENTER pour valider vos choix et valeurs

MaxBAR 180 UV Manual Ver. 1.00 Page6

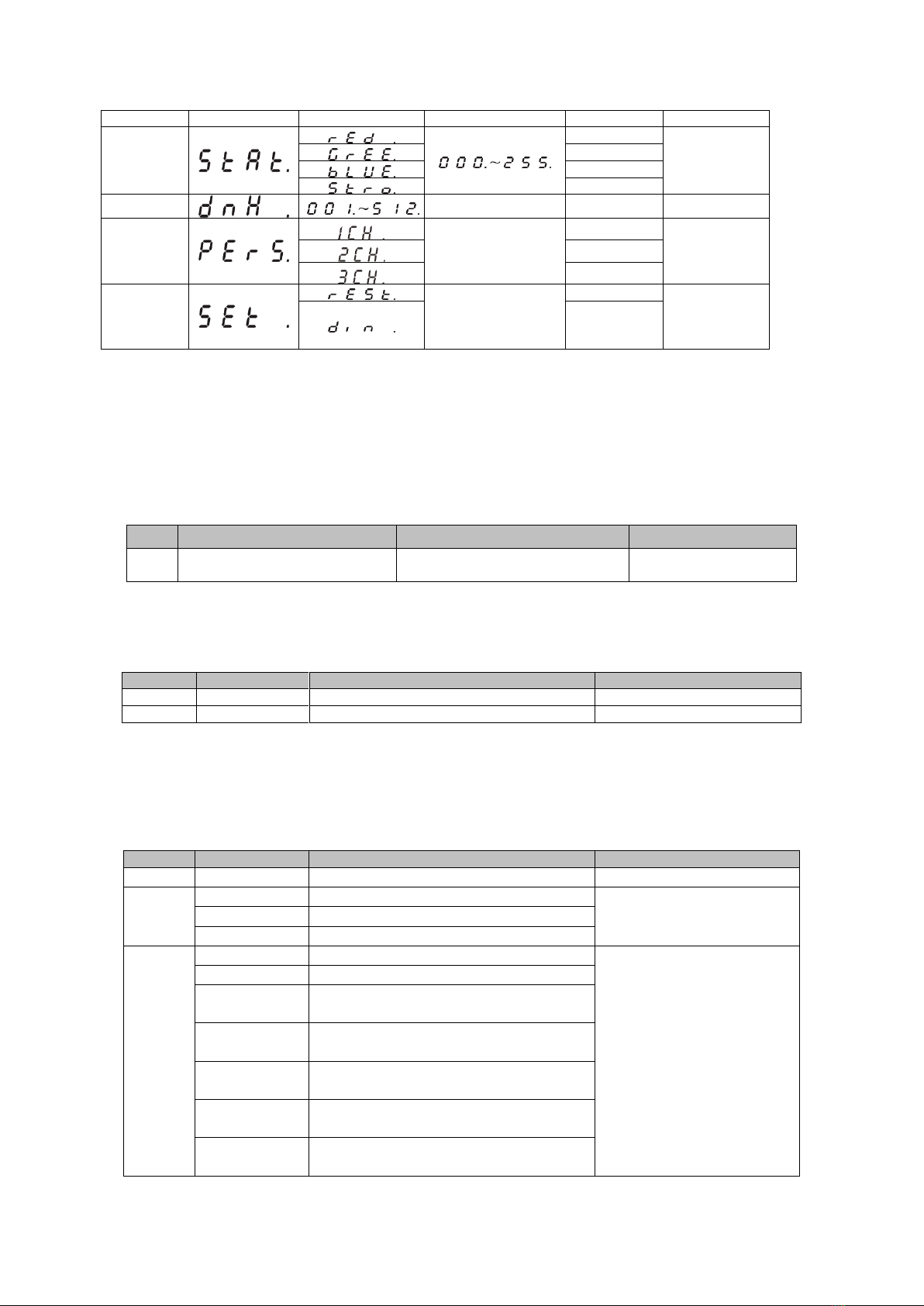

Item
Menu
Sub-menu
3rd-menu
Function
Description
STATIC
Rouge
Couleur fixe
Vert
Bleu
Strobe
DMX
Adresse DMX
PERS
1CH
Mode DMX
2CH
3CH
SETTING
Parammètres
d’usine :
UP+DOWN+UP+D
OWN
Reset
Reset et
réglage
Dimmer
DIM1~8
oProtocole DMX 1 canal
CH
Valeur DMX
Fonction
Description
1
0---255
Intensité
Linear dimming from
0~100%
oProtocole DMX 2 canaux
Channel
DMX Data
Control function
Detail description
1
0---255
UV
Linear dimming from 0~100%
2
0---255
UV16bit
Linear dimming from 0~100%
oProtocole DMX 3 canaux
Channel
DMX Data
Control function
Detail description
1
0 ---255
UV
Linear dimming from 0~100%
2
0---15
PAS DE FONCTION
STROBE
16--- 215
Strobe normal (de lent à rapide)
216---255
Stroboscope aléatoire
3
0---9
NON FONCTION
Réglage de la vitesse de
gradation
10---34
Vitesse de variation linéaire (DIM=OFF)
35---59
Vitesse de gradation non linéaire 1
(DIM=1)
60---84
Vitesse de variation non linéaire 2
(DIM=2)
85---109
Vitesse de gradation non linéaire 3
(DIM=3)
110---134
Vitesse de gradation non linéaire 4
(DIM=4)
135---159
Vitesse de gradation non linéaire 5
(DIM=5)

MaxBAR 180 UV Manual Ver. 1.00 Page7
160---184
Vitesse de gradation non linéaire 6
(DIM=6)
185---209
Vitesse de gradation non linéaire 7
(DIM=7)
210---255
Vitesse de gradation non linéaire 8
(DIM=8)
oMode DMX
Chaque appareil peut-être contrôlé individuellement grâce à un contrôleur DMX-512 standard.
Il faut « adresser » chaque appareil grâce au menu « A001 ». L’adresse renseignée est alors l’adresse
de base, adresse à partir de laquelle l’appareil va répondre.
Si deux appareils sont adressés à la même adresse DMX ; ils se comporteront alors de manière
identique, répondants aux mêmes canaux DMX.
Entretien et maintenance
oNettoyage
Un nettoyage extérieur de l’appareil doit être fait régulièrement. Les lentilles doivent être nettoyées
pour une luminosité optimum. Si l’appareil est installé dans un environnement poussiéreux ou avec
de la fumée cet entretien régulier est très important. Débranchez l’appareil avant toute intervention !
Utilisez un chiffon propre et sec.
oMaintenance
DANGER !
Risque de chocs électriques.
Toujours débrancher l’appareil avant une intervention technique ou avant son entretien.
Voici quelques suggestions si vous rencontrez des problèmes avec votre appareil.
L’appareil ne fonctionne pas du tout.
oVérifiez le cordon d’alimentation et le fusible.
oAssurez-vous que votre prise soit bien alimentée.
L’appareil ne répond pas ou pas correctement aux commandes DMX.
oVérifiez vos câbles DMX
oVérifiez votre adressage DMX
oEssayez un autre contrôleur DMX

MaxBAR 180 UV Manual Ver. 1.00 Page8
oVérifiez que vos câbles DMX ne passent pas à proximité de câbles haute tension, ce qui
pourrait créer des interférences.
Ne réagit pas au son
oVérifiez le mode de fonctionnement choisi
oVérifiez qu’il n’y a pas de câble DMX branché sur DMX IN
oTapotez directement sur le microphone pour tester sa réactivité.
Caractéristiques techniques
Modèle
MaxBAR 180 UV
Voltage
110V- 250V / 50-60Hz
Consommation:
180W
LEDs
36X5 Watts UV
Poids brut
4.2 kg
Dimensions
480 x 104 x 147.5mm
WARNING !
Before use, and before installing this fixture, read carefully user manual, and follow the
safety precautions listed on this page.
WARNING !
Very high level light output. DO NOT LOOK INTO THE BEAM.
DANGER !
Hazardous voltage. Risk of electric shock!
ALWAYS disconnect the fixture from power for servicing, for cleaning or installing.
Do not connect this unit on a dimmer power pack.
Protect the unit from rain or moisture.

MaxBAR 180 UV Manual Ver. 1.00 Page9
WARNING !
Burn Hazard. Do not touch. Very hot surface
The fixture becomes hot during use and remains hot 10 min after use. Do not touch the unit.
WARNING !
Fire Hazard!
Keep flammable materials away from the fixture. Do not operate the fixture with ambient
temperature over 40°C.
.
DANGER !
Safety Hazard.Risk of injury.
This evolite unit must be installed by professional people. If suspended, make sure the
structure and the hardware used for this suspension is secured. This Hardware must support
at least 10 times the weight of the device suspended.
Ensure public is not looking at the beam. Do not try to repair the fixture by yourself. Contact a
professional repair service.
Introduction
Thank you for selecting this professional fixture from evolite
This new intelligent Moving Wash will provide you reliability, latest features, and professional lighting
effects for a long period of time.
This evolite fixture is complying with European standards: EN60598-1:2008+A11:2009 EN60598-2-
17:1989+A2:1991 et RoHs.
Device Description
> LED bar for indoor lighting
>Controllable via DMX512: 1, 2, 3 channels.
> Variable-speed strobe effect
> Dimmer (0-100%) with different curves
> Control panel with display

MaxBAR 180 UV Manual Ver. 1.00 Page10
> Reset option with factory presets.
> 36 x 5W UV LEDs
> 9 dimmer curves
> 60° beam angle
> Forced fan cooling
> Power supply via Powercon IN&OUT connector
> Power supply: 110V- 250V / 50-60Hz
> Power consumption: 180W max
> Dimensions: 480x104x147.5 mm
> Net weight: 3.2 kg
Installation
oRigging
The installation of the projector has to be built and constructed in a way that it can hold 10 times the
weight for 1 hour without any harming deformation.
IMPORTANT!OVERHEAD RIGGING REQUIRES EXTENSIVE EXPERIENCE, including calculating working
load limits, installation material being used, and periodic safety inspection of all installation material
and the projector. If you lack these qualifications, do not attempt the installation yourself, but instead
use a professional structural rigger. Improper installation can result in bodily injury and or damage to
property. The projector had to be installed out of the reach of people
Always secure your fixture with a safety cable!
oDMX 512 Connection
The wires must not come into contact with each other, otherwise the fixture will not work at all or
properly. Please note the starting address depends upon which controller is being used. Only use a
DMX cable and 3-pin XLR-plugs and connectors in order to connect the controller with the fixture or
one fixture to another
Connection with the mains.

MaxBAR 180 UV Manual Ver. 1.00 Page11
The earth has to be connected. The device must only be connected with an electric installation carried
out in compliance with IEC standards.
Set up
oControl panel
The control board offer several features: you can simple set the starting address, run the pre-
programmed program or make a reset.
The main menu is accessed by pressing the Menu button, Browse through the submenu by pressing
Up or Down. Press the Enter-button in order to select the desired menu. You can change the
selection by pressing Up or Down, confirm every selection by pressing the Enter-button. The
functions provided are described in the following setting.
Item
Menu
Sub-menu
3rd-menu
Function
Description
STATIC
UV
Static color
setting
Strobe
DMX
Address code
setting
PERS
1CH
DMX channel
mode setting
2CH -16Bit
3CH
SETTING
Restore factory
setting password is
UP+DOWN+UP+
DOWN
Reset
Reset and
DIM setting
DIM1~8

MaxBAR 180 UV Manual Ver. 1.00 Page12
oDMX Mode
DMX mode is selected in the main menu.
You can control the projectors individually via your DMX-controller
Just select the fixture address, knowing that this address will be the start address. (1st DMX channel).
Note. If 2 fixtures are addressed with same DMX value, they will move exactly the same way.
oDMX Protocol 1 channel
Channel
DMX Data
Control function
Detail description
1
0---255
UV
Linear dimming from 0~100%
oDMX Protocol 2 channels
Channel
DMX Data
Control function
Detail description
1
0---255
UV
Linear dimming from 0~100%
2
0---255
UV16bit
Linear dimming from 0~100%
oDMX Protocol 3 channels
Channel
DMX Data
Control function
Detail description
1
0---255
UV
Linear dimming from 0~100%
2
0---15
NO FUNCTION
STROBE
16---215
Normal strobe (from slow to fast)
216---255
Random strobe
3
0---9
NO FUNCTION
Dimming speed adjustment
10---34
Linear dimming speed (DIM=OFF)
35---59
Non-linear dimming speed 1 (DIM=1)
60---84
Non-linear dimming speed 2 (DIM=2)
85---109
Non-linear dimming speed 3 (DIM=3)
110---134
Non-linear dimming speed 4 (DIM=4)
135---159
Non-linear dimming speed 5 (DIM=5)
160---184
Non-linear dimming speed 6 (DIM=6)
185---209
Non-linear dimming speed 7 (DIM=7)
210---255
Non-linear dimming speed 8 (DIM=8)
Maintenance & service
oCleaning
The cleaning of internal must be carried out periodically to optimize light output. Cleaning frequency depends
on the environment in which the fixture operates: damp, smoky or particularly dirty surrounding can cause
greater accumulation of dirt on the fixture’s optics.
Clean with soft cloth using normal glass cleaning fluid.
Always dry the parts carefully.
Clean the external optics at least every 20 days.

MaxBAR 180 UV Manual Ver. 1.00 Page13
oTroubleshooting
Following are a few common problems that may occur during operation. Here are some suggestions for easy
troubleshooting:
The fixture does not work, no light
oCheck the connection of power and main fuse.
oMeasure the mains voltage on the main connector.
Not responding to DMX controller
oDMX LED should be on. If not, check DMX connectors, cables to see if link properly.
oIf the DMX LED is on and no response to the channel, check the address settings and DMX
polarity.
oIf you have intermittent DMX signal problems, check the pins on connectors or on PCB of the
fixture or the previous one.
oTry to use another DMX controller.
oCheck if the DMX cables run near or run alongside to high voltage cables that may cause
damage or interference to DMX interface circuit.
Some fixtures don’t respond to the easy controller
oYou may have a break in the DMX cabling.
oCheck the LED for the response of the master/ slave mode signal.
No response to the sound
oMake sure the fixture does not receive DMX signal.
oCheck microphone to see if it is good by tapping the microphone.
Technical Specifications
Model
MaxBAR 180 UV
Voltage
110V- 250V / 50-60Hz
Power consumption:
180W
LED
36 pcs 5 Watts UV
Weight
3.2 kg
Dimensions
480 x 104 x 147.5mm
Table of contents
Languages:
Other Evo-lite Lighting Equipment manuals

Evo-lite
Evo-lite TRAX TX1-24-RGBW Series User manual

Evo-lite
Evo-lite Cyclop User manual

Evo-lite
Evo-lite MOVING WASH 36x8Z User manual

Evo-lite
Evo-lite TRAX TX1-24-SCW Series User manual

Evo-lite
Evo-lite TRAX TX1-24-TW Series User manual

Evo-lite
Evo-lite EVO Spot 60 User manual

Evo-lite
Evo-lite LASERBAR 6X400RGB User manual

Evo-lite
Evo-lite MOVING WASH 36x8Z User manual

Evo-lite
Evo-lite LASERBAR 8X500RED User manual

Evo-lite
Evo-lite ArchiTECH 270 User manual
