Evo-lite ArchiTECH 270 User manual

ArchiTECH 270 Manual Ver. 1.00 Page1
ArchiTECH 270
54 X 5W RGB LED IP65 projector
User manual / Mode d’emploi

ArchiTECH 270 Manual Ver. 1.00 Page2
ATTENTION !
Avant d’utiliser votre matériel, nous vous recommandons de lire l’ensemble des instructions
de ce manuel.
ATTENTION !
Cet appareil produit une lumière intense et puissante. Risque pour les yeux. Ne regardez pas
directement dans le faisceau.
DANGER !
Risque de chocs électriques.
Il est important d’utiliser le câble d’alimentation secteur fourni (câble avec terre).
Toujours débrancher l’appareil avant une intervention technique ou avant son entretien.
Ne pas brancher cet appareil sur un bloc de puissance variable type “ Dimmer pack”.

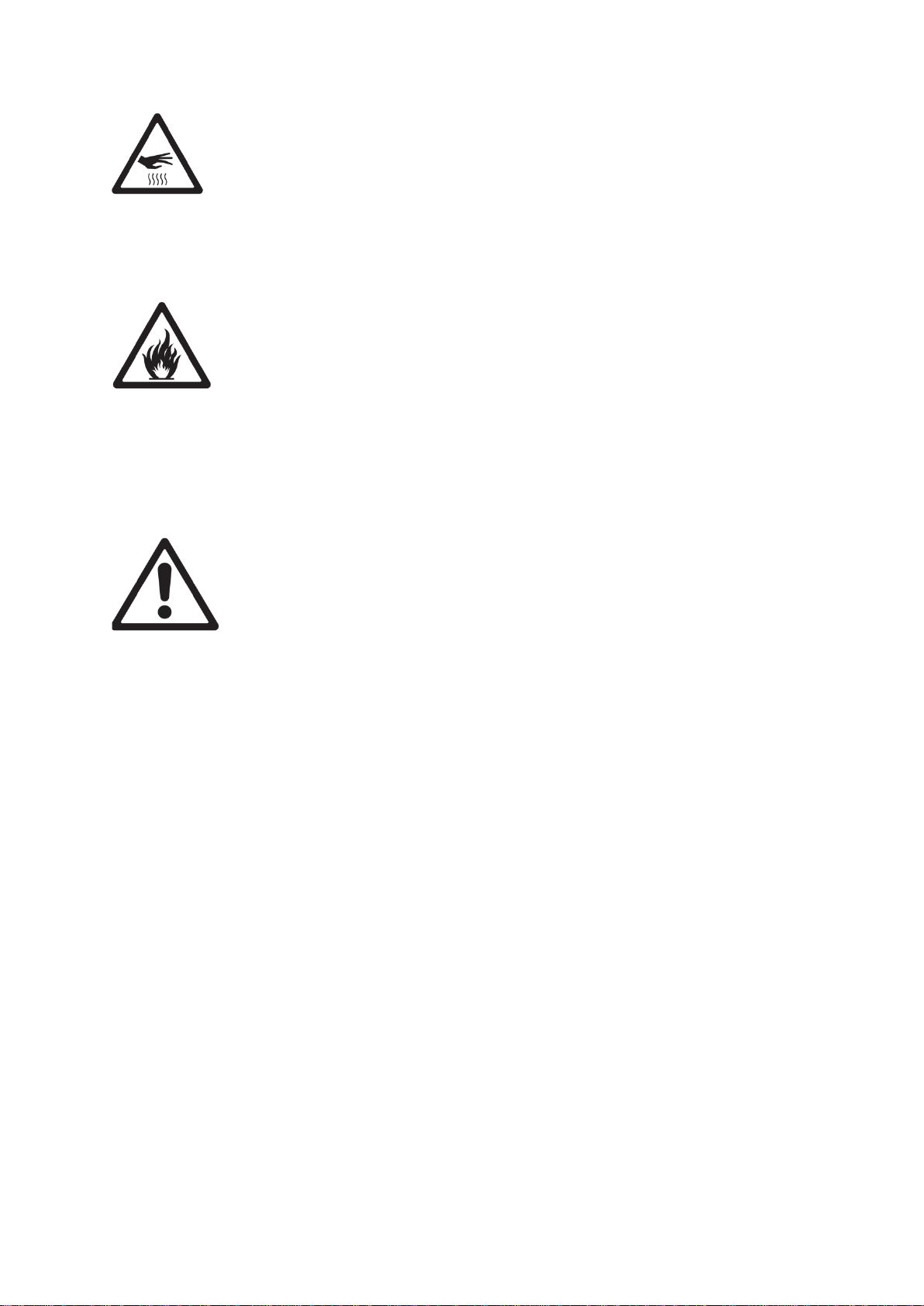

ATTENTION !
Risque de brûlure.
Il est important d’éviter tout contact avec l’appareil en fonctionnement et au moins 10 minutes
après son utilisation. L’extérieur de l’appareil peut devenir très chaud.
Ne pas utilisez le projecteur avec une température ambiante supérieure de 40°C.
ATTENTION !
Risque d’incendie.
Il est important de garder éloigner tous matériaux combustibles et inflammables de l’appareil
en fonctionnement.

ArchiTECH 270 Manual Ver. 1.00 Page3
DANGER !
Cet appareil présente des risques importants de blessures. Il est important de manipuler et
d’utiliser cet appareil de façon professionnelle.
Cet appareil evolite doit être installé avec des crochets solides et de dimension adéquate au
poids supporté. L’appareil doit être vissé aux crochets et serré convenablement afin d’éviter
toute chute due aux vibrations produites par la machine en fonctionnement. L’accroche de
l’appareil doit être sécurisée par une élingue de sécurité. Assurez-vous également que la
structure (ou point d’accroche) peut supporter au moins 10X le poids de l’appareil accroché.
L’appareil doit être installé par une personne qualifiée et doit être placée hors de portée du
public.
En cas de problème de fonctionnement, arrêtez immédiatement l’appareil. Ne pas essayer de
le réparer soi- même. Contactez votre revendeur ou faites appel à un réparateur spécialisé et
agréé. Il n’y a aucune pièce remplaçable par l’utilisateur.

ArchiTECH 270 Manual Ver. 1.00 Page4
Introduction
Toutes nos félicitations pour l’achat de ce projecteur evolite.
Ce projecteur professionnel est doté des dernières avancées technologiques, et a
été conçu pour un usage professionnel. Sa qualité et sa fiabilité sont l e résultat
d’une fabrication soignée et suivant un cahier des charges précis. Ce projecteur
intelligent respecte les normes européenne s en vigueur :
EN60598-1:2008+A11:2009 EN60598-2-17:1989+A2:1991 et RoHs.
Description du produit
> Projecteur à LED pour éclairage intérieur et extérieur
>Contrôlable en DMX512 : 3, 4, 5, 6, 9 canaux.
> Effet Stroboscopique à vitesse variable
> Dimmer (0-100%) avec différentes courbes
> Panneau de contrôle avec afficheur
> Option de remise à zéro avec les presets usine.
> Effets automatiques : 5 type de changements de couleurs
> 54 LED de 5W RGB
> 9 courbes de dimmer
> Angle du faisceau de 60°
> Utilisable en extérieur (IP65)
> Alimentation sur connecteur étanche livré
> Alimentation électrique : 110V- 250V / 50-60Hz
> Consommation électrique : 270W max

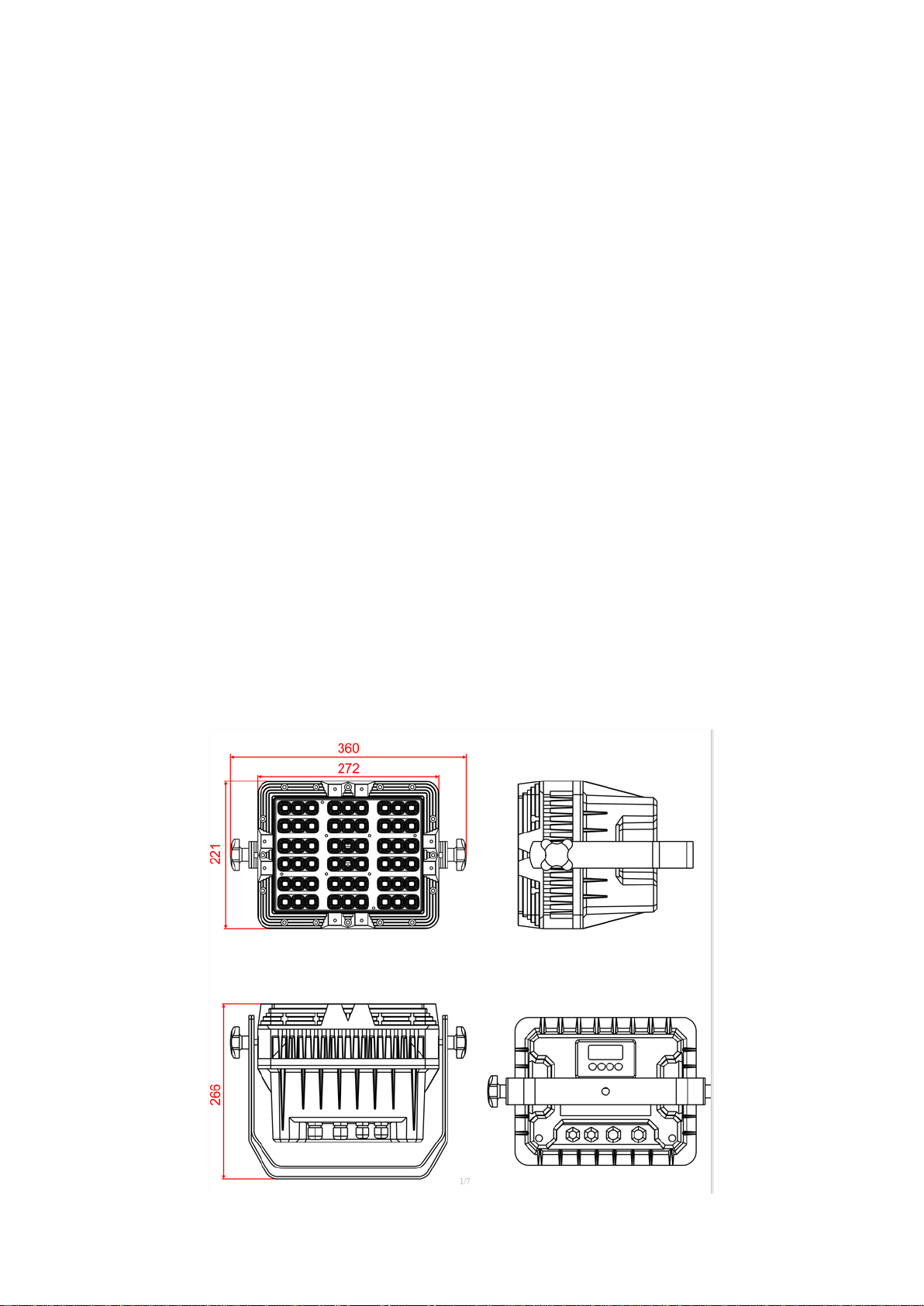

> Dimensions : 360 x 221 x 266 mm
> Poids net : 8.8 kg

ArchiTECH 270 Manual Ver. 1.00 Page5
Installation
oAccroche
Ce projecteur asservi evolite doit être installé avec des crochets solides et de dimension
adéquate au poids supporté. L’appareil doit être vissé aux crochets et serré convenablement
afin d’éviter toute chute due aux vibrations produites par la machine en fonctionnement.
L’accroche de l’appareil doit être sécurisée par une élingue de sécurité. Assurez-vous
également que la structure (ou point d’accroche) peut supporter au moins 10X le poids de
l’appareil accroché.
L’appareil doit être installé par une personne qualifiée et doit être placée hors de portée du
public.
Sécurisez la fixation du projecteur avec une élingue de sécurité homologuée pour le poids du
projecteur.
oConnexion DMX
Il est fortement conseillé d’utiliser des câbles DMX de bonne qualité. Utiliser du câble torsadé
blindé.
oConnexion du câble d’alimentation secteur
La terre ou « Earth » doit toujours être connectée. Les câble d’alimentation doivent être homologués
et conformes au Standard IEC.

ArchiTECH 270 Manual Ver. 1.00 Page6
Configuration
oPanneau de contrôle / Navigation dans les menus
Panneau de contrôle avec afficheur.
Accédez directement au menu en appuyant sur la touche Menu puis déplacez-vous dans les menus
grâce aux touches UP / DOWN. Appuyez sur la touche ENTER pour valider vos choix et valeurs
Menu
Sub-menu
3eme-menu
Fonction
Description
Rouge
Couleur
statique
Vert
Bleu
Blanc
Strobe
Effet auto 1
Choix de
leffet
Effet auto 2
Effet auto 3
Effet auto 4
Effet auto 5
Adressage
DMX
3CH
Modes DMX
9CH
4CH
5CH
6CH
Restore factory
setting password
is
UP+DOWN+UP+
DOWN
Reset
Reset et
réglages
dimmer
DIM1~8

ArchiTECH 270 Manual Ver. 1.00 Page7
oProtocole DMX 3 canaux
CH
Valeur DMX
Fonction
Description
1
0 255
Intensité du rouge
Linear dimming from
0~100%
2
0 255
Intensité du vert
3
0 255
Intensité du bleu
oProtocole DMX 9 canaux (STAG)
CH
DMX data
Function
Description
1
0 255
Dimmer
Dimmer linéaire de 0
à 100%
2
0 255
Intensité du rouge
3
0 255
Intensité du vert
4
0 255
Intensité du bleu
5
0 9
Pas de function
Couleurs Macro
10 29
Rouge 100％/Vert /Beu 0％
30 49
Rouge/Vert 100％/Beu 0％
50 69
Rouge 0％/Vert 100％/Bleu
70 89
Rouge 0％/Vert /Bleu 100％
90 109
Rouge/Vert 0％/Bleu 100％
110 129
Rouge 100％/Vert 0％/Bleu
130 149
Rouge 100％/Vert /Bleu
150- 169
Rouge/Vert /Bleu 100％
170 255
Rouge 100％/Vert 100％/Bleu 100％
/Blanc 100％
6
000 015
Pas de fonction
STROBE
016 215
Strob normal（de lent à rap)）
216 255
Strob aléatoire
7
0 10
Pas de function
Programmes AUTO
11 50
AUTO1
51 100
AUTO2
101 150
AUTO3
151 200
AUTO4
201 255
AUTO5
8
0 255
Vitesse des programmes
9
0 09
Pas de function
Réglages vitesse
dimmer
10 34
Vitesse dim linéaire (dIM=OFF）
35 59
Vitesse dim non linéaire 1（dIM=1）
60 84
Vitesse dim non linéaire 2（dIM=2）
85 109
Vitesse dim non linéaire 3（dIM=3）
110 134
Vitesse dim non linéaire 4（dIM=4）
135 159
Vitesse dim non linéaire 5（dIM=5）
160 184
Vitesse dim non linéaire 6（dIM=6）
185 209
Vitesse dim non linéaire 7（dIM=7）
210 255
Vitesse dim non linéaire 8（dIM=8）
oProtocole DMX 4 canaux (ARC.3)
CH
DMX data
Function
Description
1
0 255
Intensité du rouge
Dimmer linéaire
2
0 255
Intensité du vert

ArchiTECH 270 Manual Ver. 1.00 Page8
3
0 255
Intensité du bleu
4
0 09
Pas de function
Réglages vitesse
dimmer
10 34
Vitesse dim linéaire (dIM=OFF）
35 59
Vitesse dim non linéaire 1（dIM=1）
60 84
Vitesse dim non linéaire 2（dIM=2）
85 109
Vitesse dim non linéaire 3（dIM=3）
110 134
Vitesse dim non linéaire 4（dIM=4）
135 159
Vitesse dim non linéaire 5（dIM=5）
160 184
Vitesse dim non linéaire 6（dIM=6）
185 209
Vitesse dim non linéaire 7（dIM=7）
210 255
Vitesse dim non linéaire 8（dIM=8）
oProtocole DMX 5 canaux (ARC.3 + D)
CH
DMX data
Function
Description
1
0 255
Dimmer
Dimmer linéaire de 0
à 100%
2
0 255
Intensité du rouge
3
0 255
Intensité du vert
4
0 255
Intensité du bleu
5
0 09
Pas de function
Réglages vitesse
dimmer
10 34
Vitesse dim linéaire (dIM=OFF）
35 59
Vitesse dim non linéaire 1（dIM=1）
60 84
Vitesse dim non linéaire 2（dIM=2）
85 109
Vitesse dim non linéaire 3（dIM=3）
110 134
Vitesse dim non linéaire 4（dIM=4）
135 159
Vitesse dim non linéaire 5（dIM=5）
160 184
Vitesse dim non linéaire 6（dIM=6）
185 209
Vitesse dim non linéaire 7（dIM=7）
210 255
Vitesse dim non linéaire 8（dIM=8）
oProtocole DMX 6 canaux (ARC.3 + S)
CH
DMX data
Function
Description
1
0 255
Dimmer
Linear dimming from
0~100%
2
0 255
Intensité du rouge
3
0 255
Intensité du vert
4
0 255
Intensité du bleu
5
000 009
NO FUNCTION
STROBE
010 049
Strob lent synchro
050 099
Strob lent asynchro
100 149
Strob lent aléatoire
150 199
Strob rapide aléatoire
200 255
Strob rapide synchro
6
0 09
Pas de function
Dimmer speed
adjustment
10 34
Vitesse dim linéaire (dIM=OFF）
35 59
Vitesse dim non linéaire 1（dIM=1）
60 84
Vitesse dim non linéaire 2（dIM=2）
85 109
Vitesse dim non linéaire 3（dIM=3）
110 134
Vitesse dim non linéaire 4（dIM=4）
135 159
Vitesse dim non linéaire 5（dIM=5）
160 184
Vitesse dim non linéaire 6（dIM=6）
185 209
Vitesse dim non linéaire 7（dIM=7）
210 255
Vitesse dim non linéaire 8（dIM=8）

ArchiTECH 270 Manual Ver. 1.00 Page9
oMode Automatique
Sélection du Mode AUTO
Appuyez sur la touche Menu jusqu’à l’affichage d’AUTO, puis appuyez sur ENTER pour valider ce
choix. Sélectionnez le mode parmi At01, At02...At05. Appuyez sur ENTER pour valider.
oMode DMX
Chaque appareil peut-être contrôlé individuellement grâce à un contrôleur DMX-512 standard.
Il faut « adresser » chaque appareil grâce au menu « A001 ». L’adresse renseignée est alors l’adresse
de base, adresse à partir de laquelle l’appareil va répondre.
Si deux appareils sont adressés à la même adresse DMX ; ils se comporteront alors de manière
identique, répondants aux mêmes canaux DMX.
Entretien et maintenance
oNettoyage
Un nettoyage extérieur de l’appareil doit être fait régulièrement. Les lentilles doivent être nettoyées
pour une luminosité optimum. Si l’appareil est installé dans un environnement poussiéreux ou avec
de la fumée cet entretien régulier est très important. Débranchez l’appareil avant toute intervention !
Utilisez un chiffon propre et sec.
oMaintenance
DANGER !
Risque de chocs électriques.
Toujours débrancher l’appareil avant une intervention technique ou avant son entretien.
Voici quelques suggestions si vous rencontrez des problèmes avec votre appareil.
L’appareil ne fonctionne pas du tout.
oVérifiez le cordon d’alimentation et le fusible.
oAssurez-vous que votre prise soit bien alimentée.
L’appareil ne répond pas ou pas correctement aux commandes DMX.
oVérifiez vos câbles DMX
oVérifiez votre adressage DMX
oEssayez un autre contrôleur DMX
oVérifiez que vos câbles DMX ne passent pas à proximité de câbles haute tension, ce qui
pourrait créer des interférences.

ArchiTECH 270 Manual Ver. 1.00 Page10
Ne réagit pas au son
oVérifiez le mode de fonctionnement choisi
oVérifiez qu’il n’y a pas de câble DMX branché sur DMX IN
oTapotez directement sur le microphone pour tester sa réactivité.
Caractéristiques techniques
Modèle
ArchiTECH 270
Voltage
110V- 250V / 50-60Hz
Consommation:
270W
LEDs
54X5 Watts RGB 3in1
Poids brut
8.8 kg
Dimensions
360 x 221 x 266 mm
WARNING !
Before use, and before installing this fixture, read carefully user manual, and follow the
safety precautions listed on this page.
WARNING !
Very high level light output. DO NOT LOOK INTO THE BEAM.
DANGER !
Hazardous voltage. Risk of electric shock!
ALWAYS disconnect the fixture from power for servicing, for cleaning or installing.
Do not connect this unit on a dimmer power pack.
Protect the unit from rain or moisture.

ArchiTECH 270 Manual Ver. 1.00 Page11
WARNING !
Burn Hazard. Do not touch. Very hot surface
The fixture becomes hot during use and remains hot 10 min after use . Do not touch the unit.
WARNING !
Fire Hazard!
Keep flammable materials away from the fixture. Do not operate the fixture with ambient
temperature over 40°C.
.
DANGER !
Safety Hazard. Risk of injury.
This evolite unit must be installed by professional people. If suspended, make sure the
structure and the hardware used for this suspension is secured. This Hardware must support
at least 10 times the weight of the device suspended.
Ensure public is not looking at the beam. Do not try to repair the fixture by yourself. Contact a
professional repair service.
Introduction
Thank you for selecting this professional fixture from evolite
This new intelligent Moving Wash will provide you reliability, latest features, and professional lighting
effects for a long period of time.
This evolite fixture is complying with European standards: EN60598-1:2008+A11:2009 EN60598-2-
17:1989+A2:1991 et RoHs.

ArchiTECH 270 Manual Ver. 1.00 Page12
Device Description
> Wash LED IP65 projector for outdoor use
> LED Type: 54pcs ×5W RGB 3in1 super bright LED
> Drive Current: 300mA
> Lifetime: About 50000 hours
> Channel mode: 5 kinds control channels modes. STAG mode, ARC3, AR3.d, AR3.S, 3CH mode can be
chosen (9CH/4CH/5CH/6CH/3CH)
> Smooth color mix with the latest reflective cup
> Strobe effect with variable speed
> Dimmer (0-100%) with 9 different curves
> Clear display for control panel
> Powercon power supply connectors IN an OUT
> Power supply: 110V- 250V / 50-60Hz
> Power consumption: 270W max
> Temperature Protection: 65℃
> Surface Treatment: Aluminium
> Auto effect: 5 kinds dynamic effects
> Dimming mode: Dimmer 0 means fast linear dimming. Dimmer 1~8 stands for soft non-linear
dimming.
> Dimensions 360 x 221 x 266mm
> NW : 8.8 kg
Installation
oRigging
The installation of the projector has to be built and constructed in a way that it can hold 10 times the
weight for 1 hour without any harming deformation.
IMPORTANT!OVERHEAD RIGGING REQUIRES EXTENSIVE EXPERIENCE, including calculating working
load limits, installation material being used, and periodic safety inspection of all installation material
and the projector. If you lack these qualifications, do not attempt the installation yourself, but instead
use a professional structural rigger. Improper installation can result in bodily injury and or damage to
property. The projector had to be installed out of the reach of people
Always secure your fixture with a safety cable!
oDMX 512 Connection
The wires must not come into contact with each other, otherwise the fixture will not work at all or
properly. Please note the starting address depends upon which controller is being used. Only use a

ArchiTECH 270 Manual Ver. 1.00 Page13
DMX cable and 3-pin XLR-plugs and connectors in order to connect the controller with the fixture or
one fixture to another
Connection with the mains.
The earth has to be connected. The device must only be connected with an electric installation carried
out in compliance with IEC standards.
Set up
oControl panel
The control board offer several features: you can simple set the starting address, run the pre-
programmed program or make a reset.
The main menu is accessed by pressing the Menu button, Browse through the submenu by pressing
Up or Down. Press the Enter-button in order to select the desired menu. You can change the
selection by pressing Up or Down, confirm every selection by pressing the Enter-button. The
functions provided are described in the following setting.

ArchiTECH 270 Manual Ver. 1.00 Page14
Item
Menu
Sub-menu
3rd-menu
Function
Description
STATIC
Red
Static color
setting
Green
Blue
White
Strobe
AUTO
Auto effect 1
Auto effect
choosing
Auto effect 2
Auto effect 3
Auto effect 4
Auto effect 5
DMX
Address
code setting
PERS
3CH
DMX
channel
mode
setting
9CH
4CH
5CH
6CH
SETTING
Restore factory
setting password
is
UP+DOWN+UP+
DOWN
Reset
Reset and
DIM setting
DIM1~8
oAuto Mode
Press the MENU until it shows AUTO.
Use the UP/DOWN buttons to set to At1 > At5, Press ENTER to confirm.
oDMX Mode
DMX mode is selected in the main menu.
You can control the projectors individually via your DMX-controller
Just select the fixture address, knowing that this address will be the start address. (1st DMX channel).
Note. If 2 fixtures are addressed with same DMX value, they will move exactly the same way.
oDMX Protocol 3 channel
oDMX Protocol 9 channel (STAG)
CH
DMX data
Function
Description
1
0 255
Overall Dimmer
Linear dimming from
0~100%
2
0 255
Red Dimmer
3
0 255
Green Dimmer
4
0 255
Blue Dimmer

ArchiTECH 270 Manual Ver. 1.00 Page15
5
0 9
NO FUNCTION
COLOR MACRO
10 29
RED 100％/GREEN UP/BLUE 0％
30 49
RED DOWN/GREEN 100％/BLUE
0％
50 69
RED 0％/GREEN 100％/BLUE UP
70 89
RED 0％/GREEN DOWN/BLUE
100％
90 109
RED UP/GREEN 0％/BLUE 100％
110 129
RED 100％/GREEN 0％/BLUE
DOWN
130 149
RED 100％/GREEN UP /BLUE UP
150- 169
RED DOWN /GREEN DOWN /BLUE
100％
170 255
RED 100％/GREEN 100％/BLUE
100％/WHITE 100％
6
000 015
NO FUNCTION
STROBE
016 215
Normal strobe（slow to fast）
216 255
Random strobe
7
0 10
No function
11 50
AUTO1
Auto-program effect
running
51 100
AUTO2
101 150
AUTO3
151 200
AUTO4
201 255
AUTO5
8
0 255
AUTO SPEED
9
0 09
No function
Dimmer speed
adjustment
10 34
Linear dimming speed（dIM=OFF）
35 59
Non-linear dimming speed 1
（dIM=1）
60 84
Non-linear dimming speed 2
（dIM=2）
85 109
Non-linear dimming speed 3
（dIM=3）
110 134
Non-linear dimming speed 4
（dIM=4）
135 159
Non-linear dimming speed 5
（dIM=5）
160 184
Non-linear dimming speed 6
（dIM=6）
185 209
Non-linear dimming speed 7
（dIM=7）
210 255
Non-linear dimming speed 8
（dIM=8）
oDMX Protocol 4 channel (ARC.3)
CH
DMX data
Function
Description
1
0 255
Red Dimmer
Linear dimming from
0~100%
2
0 255
Green Dimmer
3
0 255
Blue Dimmer
4
0 09
No function
Dimmer speed
adjustment
10 34
Linear dimming speed（dIM=OFF）
35 59
Non-linear dimming speed 1
（dIM=1）
60 84
Non-linear dimming speed 2
（dIM=2）
85 109
Non-linear dimming speed 3
（dIM=3）
110 134
Non-linear dimming speed 4

ArchiTECH 270 Manual Ver. 1.00 Page16
（dIM=4）
135 159
Non-linear dimming speed 5
（dIM=5）
160 184
Non-linear dimming speed 6
（dIM=6）
185 209
Non-linear dimming speed 7
（dIM=7）
210 255
Non-linear dimming speed 8
（dIM=8）
oDMX Protocol 5 channel (ARC.3+D)
CH
DMX data
Function
Description
1
0 255
Overall Dimmer
Linear dimming from
0~100%
2
0 255
Red Dimmer
3
0 255
Green Dimmer
4
0 255
Blue Dimmer
5
0 09
No function
Dimmer speed
adjustment
10 34
Linear dimming speed（dIM=OFF）
35 59
Non-linear dimming speed 1
（dIM=1）
60 84
Non-linear dimming speed 2
（dIM=2）
85 109
Non-linear dimming speed 3
（dIM=3）
110 134
Non-linear dimming speed 4
（dIM=4）
135 159
Non-linear dimming speed 5
（dIM=5）
160 184
Non-linear dimming speed 6
（dIM=6）
185 209
Non-linear dimming speed 7
（dIM=7）
210 255
Non-linear dimming speed 8
（dIM=8）
oDMX Protocol 6 channel (ARC.3+S)
CH
DMX data
Function
Description
1
0 255
Overall Dimmer
Linear dimming from
0~100%
2
0 255
Red Dimmer
3
0 255
Green Dimmer
4
0 255
Blue Dimmer
5
0 009
NO FUNCTION
STROBE
010 049
Synchronous slow strobe
050 099
Asynchronous slow strobe
100 149
Random slow strobe
150 199
Asynchronous fast strobe
200 255
Synchronous fast strobe
6
0 09
NO FUNCTION
Dimmer speed
adjustment
10 34
Linear dimming speed（dIM=OFF）
35 59
Non-linear dimming speed 1
（dIM=1）
60 84
Non-linear dimming speed 2
（dIM=2）
85 109
Non-linear dimming speed 3
（dIM=3）
110 134
Non-linear dimming speed 4
（dIM=4）

ArchiTECH 270 Manual Ver. 1.00 Page17
135 159
Non-linear dimming speed 5
（dIM=5）
160 184
Non-linear dimming speed 6
（dIM=6）
185 209
Non-linear dimming speed 7
（dIM=7）
210 255
Non-linear dimming speed 8
（dIM=8）
Maintenance & service
oCleaning
The cleaning of internal must be carried out periodically to optimize light output. Cleaning frequency depends
on the environment in which the fixture operates: damp, smoky or particularly dirty surrounding can cause
greater accumulation of dirt on the fixture’s optics.
Clean with soft cloth using normal glass cleaning fluid.
Always dry the parts carefully.
Clean the external optics at least every 20 days.
oTroubleshooting
Following are a few common problems that may occur during operation. Here are some suggestions for easy
troubleshooting:
The fixture does not work, no light
oCheck the connection of power and main fuse.
oMeasure the mains voltage on the main connector.
Not responding to DMX controller
oDMX LED should be on. If not, check DMX connectors, cables to see if link properly.
oIf the DMX LED is on and no response to the channel, check the address settings and DMX
polarity.
oIf you have intermittent DMX signal problems, check the pins on connectors or on PCB of the
fixture or the previous one.
oTry to use another DMX controller.
oCheck if the DMX cables run near or run alongside to high voltage cables that may cause
damage or interference to DMX interface circuit.
Some fixtures don’t respond to the easy controller
oYou may have a break in the DMX cabling.
oCheck the LED for the response of the master/ slave mode signal.
No response to the sound
oMake sure the fixture does not receive DMX signal.
oCheck microphone to see if it is good by tapping the microphone.

ArchiTECH 270 Manual Ver. 1.00 Page18
Technical Specifications
Model
ArchiTECH 270
Voltage
110V- 250V / 50-60Hz
Power consumption:
270W
LED
54 pcs 5 Watts RGB 3 in 1
Weight
8.8 kg
Dimensions
360 x 221 x 266mm
www.evolite-pro.com
Importé par / Imported by
EVOLITE – MSC
7 avenue du 1er Mai
91120 Palaiseau / FRANCE
[e-mail]
Tel : [phone]
