Evo-lite MOVING WASH 36x8Z User manual

MOVING WASH 36x8Z Manual Ver. 1.02 Page 1
MOVING WASH 36x8Z
36 x RGB QUAD 8W LED with ZOOM
User manual / Mode d’emploi

MOVING WASH 36x8Z Manual Ver. 1.02 Page 2
ATTENTION !
Avant d’utiliser votre matériel, nous vous recommandons de lire l’ensemble des instructions de ce manuel.
ATTENTION !
Cet appareil produit une lumière intense et puissante . Risque pour les yeux . Ne regardez
pas directement dans le faisceau.
DANGER !
Risque de chocs électriques.
Il est important d’utiliser le câble d’alimentation secteur fourni (câble avec terre).
Toujours débrancher l’appareil avant une intervention technique ou avant son entretien.
Ne pas brancher cet appareil sur un bloc de puissance variable type “ Dimmer pack”.
Afin de réduire et d’éviter tout risque d’électrocution ou d’incendie, ne pas utiliser cet
appareil dans un milieu humidité ou sous la pluie.
ATTENTION !
Risque de brûlure.
Il est important d’éviter tout contact avec l’appareil en fonctionnement et au moins 15
minutes après son utilisation. L’extérieur de l’appareil peut devenir très chaud .
Ne pas utilisez le projecteur avec une température ambiante supérieure de 40°C.
ATTENTION !
Risque d’incendie.
Il est important de garder éloigner tous matériaux combustibles et inflammables de l’appareil
en fonctionnement. Ne pas éclairer de surfaces proches du projecteur, il est important de
garder une distance de sécurité d’au moins 2m.
Ne pas positionner de filtre, de cache, ou tout autre masque directement sur, ou devant
l’optique du projecteur.

MOVING WASH 36x8Z Manual Ver. 1.02 Page 3
DANGER !
Cet appareil présente des risques importants de blessures. Il est important de manipuler et
d’utiliser cet appareil de façon professionnelle.
Cet appareil evolite doit être installé avec un crochet solide et de dimension adéquate au
poids supporté. L’appareil doit être vissé au crochet et serré convenablement afin d’éviter
toute chute due aux vibrations produites par la machine en fonctionnement. L’accroche de
l’appareil doit être sécurisée par une élingue de sécurité. Assurez-vous également que la
structure (ou point d’accroche) peut supporter au moins 10X le poids de l’appareil accroché.
L’appareil doit être installé par une personne qualifié et doit être placée hors de portée du
public.
En cas de problème de fonctionnement, arrêtez immédiatement l’appareil. Ne pas essayer de
le réparer soit même. Contactez votre revendeur ou faites appel à un réparateur spécialisé et
agréé. Il n’y a aucune pièce remplaçable par l’utilisateur.

MOVING WASH 36x8Z Manual Ver. 1.02 Page 4
Table des matières
Introduction………………………………………………………….......... x
Description du produit…………………………………………………...x
Installation…………………………………………………………………… x
oAccroche………………………………………………………………………….. x
oConnexion DMX……………………………………………………….………. x
Configuration…………………………………………………………………. x
oPanneau de contrôle / Navigation dans les menus……………. x
oMode Automatique………………………………………………………….. x
oMode DMX………………………………………………………………………. x
oProtocol DMX…………………………………………………………………… x
oMode Maître / Esclave……………………………………………………… x
Entretien et maintenance……………………………………………… x
oNettoyage…………………………………………………………………………. x
oMaintenance……………………………………………………………………. x
Caractéristiques techniques…………………………………………. x

MOVING WASH 36x8Z Manual Ver. 1.02 Page 5
Introduction
Toutes nos félicitations pour l’achat de ce projecteur evolite.
Ce projecteur professionnel est do té des dernières avancées technologiques, et a
été conçu pour un us age pro fessionnel. Sa quali té et sa fiabi lité sont le résultat
d’une fa brication so ig née et suivant un cahier des charges précis. Ce projecteur
intelligent respecte les no rmes euro péenne en vig ueur : EN60598-
1:2008+A11:2009 EN60598-2-17:1989+A2:1991 et RoHs.
Description du produit
> 11 channel DMX-512 .
> Pan :630°/tilt:270°.
> 36pcs 8W RGBW QUAD LED
> Zoom angle from 18 degree to 55 degree
> Variable electronic strobe.
> Variable electronic dimmer(0-100%).
> LED display menu with invert.
> Reset to factory settings option.
> Pan/tilt invert option.
> Fan cooled.
Installation
oAccroche
Ce projecteur asservi evolite doit être installé avec un crochet solide et de dimension adéquate au
poids supporté. L’appareil doit être vissé au crochet et serré convenablement afin d’éviter toute chute
due aux vibrations produites par la machine en fonctionnement. L’accroche de l’appareil doit être
sécurisée par une élingue de sécurité. Assurez-vous également que la structure (ou point d’accroche)
peut supporter au moins 10X le poids de l’appareil accroché.
L’appareil doit être installé par une personne qualifié et doit être placée hors de portée du public.
Sécurisez la fixation du projecteur avec une élingue de sécurité homologuée pour le poids
du projecteur.

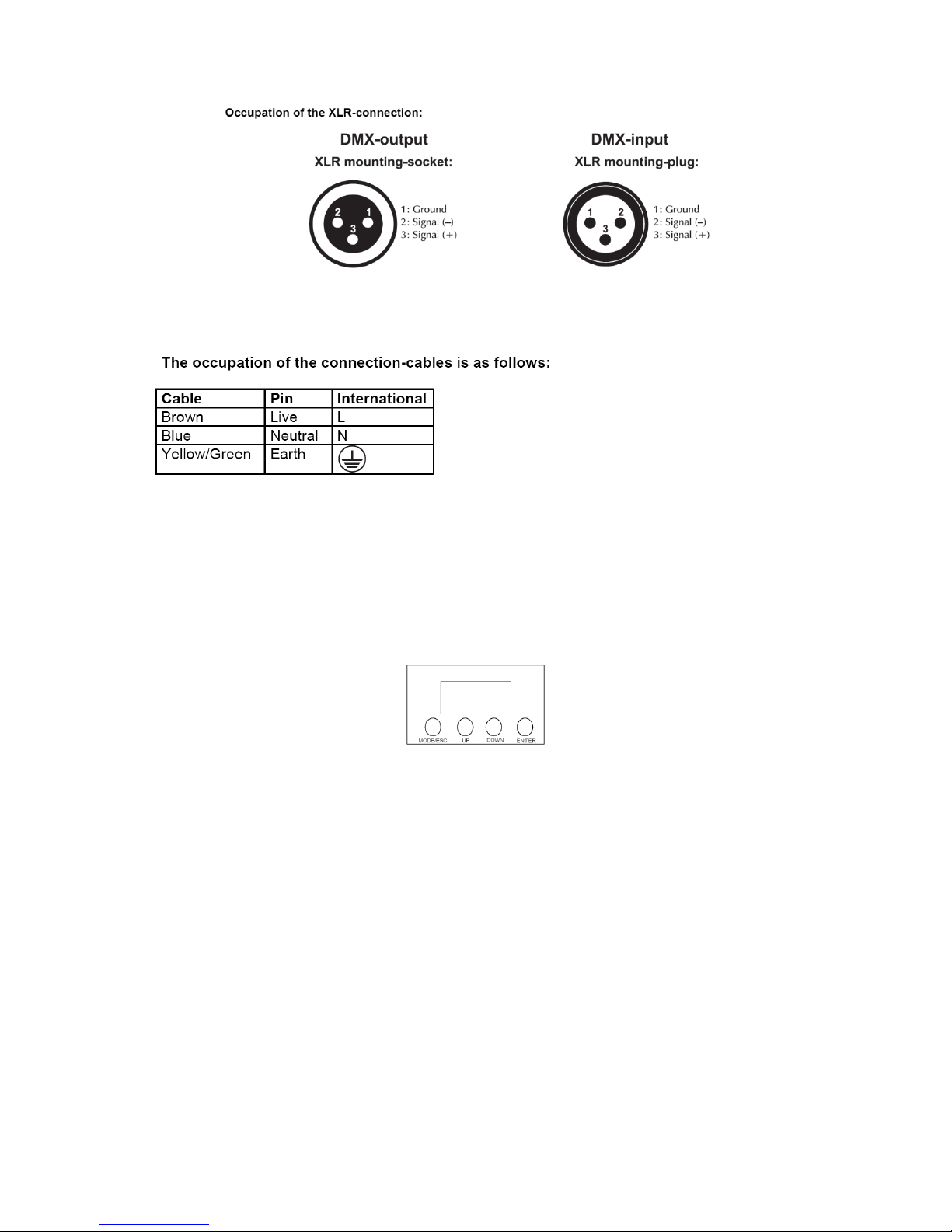

oConnexion DMX
Il est fortement conseillé d’utiliser des câbles DMX de bonne qualité. Utiliser du câble torsadées blindé. .

MOVING WASH 36x8Z Manual Ver. 1.02 Page 6
oConnexion du câble d’alimentation secteur
La terre ou « Earth » doit toujours être connectée .Les câble d’alimentation doivent être homologues et
conforment au Standard IEC.
Configuration
oPanneau de contrôle / Navigation dans les menus
Simple d’utilisation le panneau de contrôle avec afficheur LCD .
Accédez directement au MENU en appuyant sur la touche MODE/ESC puis déplacez-vous dans les menus grâce
aux touches UP & DOWN. Appuyez sur la touche ENTER pour valider vos choix et valeurs

MOVING WASH 36x8Z Manual Ver. 1.02 Page 7
M ENU M AP
DMX Address (DMX address 001-512)
Mode (DMX mode 11/15 ch, Auto mode1~8,sound mode)
TEST mode (X,Y,Red,Green,Blue,White)
Language (Chinese,English,)
Setting (ID code0-25,X reverse,Y reverse,Fade delay,dmx singal,endcode,temperature
Protection,Temperature,fans seepd,screen protection,screen reverse, factory reset, rest motor,
System info (running time, total running time, software version, run mode, address, temperature
Note：output default setting address code is A001, pan is positive circumrotate、tilt is positive
circumrotate、LED positively reveal.
To set the pan to reverse
.Press the MENU until it shows RPOF.
.Use the UP/DOWN buttons show RPON, press ENTER to confirm.
To set the tilt to reverse
.Press the MENU until it shows RTOF
.Use the UP/DOWN buttons show RTON, press ENTER to confirm.
To set the LED readout to 180°,rotating
.Press the MENU until it shows RDOF.
.Use the UP/DOWN buttons show RDON, press ENTER to confirm.
Resume reverse Windows default
.Press the MENU until it shows DFON.
.press ENTER to confirm。
oMode Automatique
Setup single-desk light`s autocephaly moving mode(auto-running)
.Press the MENU until it shows AU01
.Use the UP/DOWN buttons to set to AU01 or AU02 ,Press ENTER to confirm.
Setup single-desk light`s autocephaly moving mode(sound control)
.Press the MENU button until it shows SNOF .
.Use the UP/DOWN buttons to set to SNOF,press ENTER to confirm.
oMode DMX
Chaque appareil peut-être contrôlé individuellement grâce à un contrôleur DMX-512 standard.
Il faut « adresser » chaque appareil grâce au menu « Adresse DMX ». L’adresse renseignée est alors
l’adresse de base, adresse à partir de laquelle l’appareil va répondre.
Selon le mode de contrôle DMX sélectionné (8 canaux ou 16 canaux) , Le contrôleur DMX utilisé aura
besoin de 8 ou 16 canaux DMX pour contrôler la BEAM 5R.
Si deux BEAM 5R sont adressées à la même adresse DMX ; elles se comporteront alors de manière
identique, répondants aux mêmes canaux DMX.

MOVING WASH 36x8Z Manual Ver. 1.02 Page 8
oDMX Protocol
Channel
Value
Function
1
0-255
Dimmer
0~100% dimmer
2
0-255
Red
0-100% Red
3
0-255
Green
0-100% Green
4
0-255
Blue
0-100% Blue
5
0-255
White
0-100% White
6
0-255
Customs dimmer
7
0-255
Pan
Pan movement 0~540
8
0-255
Tilt
Tilt movement 0~270
9
0-255
Pan Fine
Pan fine movement 0~540
10
0-255
Tilt Fine
Tilt fine movement 0~270
11
0-255
Pan Tilt speed
Pan & Tilt speed adjustment
12
0-255
Zoom
From 18 degree to 55 degree zoom
13
0
1-255
Strobe
No function
Strobe with increasing speed
14
0
1-25
26-50
51-90
91-130
131-170
171-210
211-250
251-255
Built in effect
Switch off ID effect
Fade delay open
Fade delay close
Select built color on
Color change in pulse
Color change
Color change in fade
Built in mode 1
Sound mode
15
0
1-20
21-40
41-60
61-80
81-100
101-120
121-140
141-160
161-170
171-200
201-205
206-210
211-215
216-220
Build in Color
Running this channel need channel 14 at 91-210
No function
R255 G↑B0 W0
R↓G255 B0 W0
R0 G255 B↑W0
R0 G↓B255 W0
R↑G0 B255 W0
R255 G0 B↓W0
R255 G↑B↑W0
R↓G↓B255 W0
R255 G255 B255 W255
R0 G0 B0 W0
R242 G204 B5 W227
R242 G215 B5 W227
R255 G255 B50 W255

MOVING WASH 36x8Z Manual Ver. 1.02 Page 9
221-215
226-230
231-235
236-240
241-245
246-250
251-255
R255 G255 B90 W255
R255 G255 B118 W255
R255 G255 B132 W255
R255 G255 B151 W255
R255 G255 B171 W255
R255 G255 B185 W255
R255 G255 B197 W255
R255 G255 B234 W255
16
0-9
10-19
20-29
30-39
40-49
50-59
60-69
70-79
80-89
90-99
100-109
110-119
120-129
130-139
140-149
150-159
160-169
170-179
180-189
190-199
200-209
210-219
220-229
230-239
240-249
250-255
ID effect
No function
ID 1
ID 2
ID 3
ID 4
ID 5
ID 6
ID 7
ID 8
ID 9
ID 10
ID 11
ID 12
ID 13
ID 14
ID 15
ID 16
ID 17
ID 18
ID 19
ID 20
ID 21
ID 22
ID 23
ID 24
ID 25
oMode Maître / Esclave
.This mode will allow you to link up 32 units together without a controller.
.Use standard DMX cables to daisy chain your units together via the DMX connector on the rear of
the units.Proper performance it may be necessary to use a terminator at the last fixture. For more
information about terminators..
Set the desired master-mode- “Automatic program mode” or”sound controlled mode”, for the
master-device, send the DMX address 1 for all slave-devices. Please refer to the instruction under
control board.

MOVING WASH 36x8Z Manual Ver. 1.02 Page 10
Entretien et maintenance
oNettoyage
Un nettoyage extérieur de l’appareil doit être fait régulièrement. Les lentilles doivent être nettoyées pour une
luminosité optimum. Si l’appareil est installé dans un environnement poussiéreux ou avec de la fumée cet
entretien régulier est très important. Il est possible qu’un nettoyage des optiques par l’intérieur soit également
nécessaire. Débranchez l’appareil avant toute intervention !
Utilisez un chiffon propre avec très peu de liquide vitre. Toujours bien sécher les parties nettoyées.
oMaintenance
DANGER !
Risque de chocs électriques.
Toujours débrancher l’appareil avant une intervention technique ou avant son
entretien.
Voici quelques suggestions si vous rencontrez des problèmes avec votre appareil.
L’appareil ne fonctionne pas du tout.
oVérifiez le cordon d’alimentation et le fusible.
oAssurez-vous que votre prise soit bien alimentée.
L’appareil ne répond pas ou pas correctement aux commandes DMX.
oVérifiez vos câbles DMX
oVérifiez votre adressage DMX
oEssayez un autre contrôleur DMX
oVérifiez que vos câbles DMX ne passent pas à proximité de câbles haute tension, ce qui
pourrait créer des interférences.
Ne réagit pas au son
oVérifiez le mode de fonctionnement choisi
oVérifiez qu’il n’y a pas de câble DMX branché sur DMX IN
oTapotez directement sur le microphone pour tester sa réactivité.
Caractéristiques techniques
Model
M 368Z QUAD ZOOM MOVING WASH
Voltage
110V- 250V / 50-60Hz
Power consumption:
380W
LED
36x8pcs RGBW QUAD
Gross Weight
9.5Kgs
Dimensions
39(H) x 39(W) x44(L) mm

MOVING WASH 36x8Z Manual Ver. 1.02 Page 11
WARNING !
Before use, and before installing this fixture, read carefully user manual, and follow the safety precautions listed on this
page.
WARNING !
Very high level light output. DO NOT LOOK INTO THE BEAM.
DANGER !
Hazardous voltage. Risk of electric shock!
Use only Neutrik Powercon power cable.
ALWAYS disconnect the fixture from power for servicing, for cleaning or installing.
Do not connect this unit on a dimmer power pack.
Protect the unit from rain or moisture.
WARNING !
Burn Hazard. Do not touch. Very hot surface
The fixture becomes hot during use and remains hot 30 min after use . Do not touch the unit.
WARNING !
Fire Hazard!
Keep flammable materials away from the fixture. Do not operate the fixture with ambient
temperature over 40°C.
Do not place any filter on the head of the fixture. Keep any combustible materials away from
the unit: At least 2 meters.

MOVING WASH 36x8Z Manual Ver. 1.02 Page 12
DANGER !
Safety Hazard. Risk of injury.
This evolite unit must be installed by professional people. If suspended, make sure the
structure and the hardware used for this suspension is secured. This Hardware must support
at least 10 times the weight of the device suspended.
Ensure public is not looking at the beam. Do not try to repair the fixture by yourself. Contact
a professional repair service.

MOVING WASH 36x8Z Manual Ver. 1.02 Page 13
Table of contents
Introduction………………………………………………………….......... x
Device description …………………………………………………...... x
Installation…………………………………………………………………… x
oRigging………………………………………………………………………….. x
oDMX connection……………………………………………………….………. x
SET UP……….…………………………………………………………………. x
oControl panel………………………………………………………..…………. x
oAuto Mode ………….………………………………………………………….. x
oDMX Mode………………………………………………………………………. x
oDMX Protocol…………………………………………………………………… x
oMaster/Slave Mode…..……………………………………………………… x
Maintenance & Service..……………………………………………… x
oCleaning …………………………………………………………………………. x
oTroubleshooting.……………………………………………………………. x
Technical Specifications………………………………………………. x

MOVING WASH 36x8Z Manual Ver. 1.02 Page 14
Introduction
Than k y ou for sel ectin g th is pro fessional fi xt ure f rom e vol ite
Th is ne w int ell igent M ovi ng B ea m will pro vid e you r eliab ility, l ate st feat ure s, and
pro fes siona l li ght in g effec t s for a long p er iod o f ti me .
Th is ev oli te fi xt ure i s com pl yin g wi th Europ ea n sta nd ard s: EN60598-
1:2008+A11:2009 EN60598-2-17:1989+A2:1991 et RoHs.
Device Description
> 11 channel DMX-512 .
> Pan :630°/tilt:270°.
> 36pcs 8W RGBW QUAD LED
> Zoom angle from 18 degree to 55 degree
> Variable electronic strobe.
> Variable electronic dimmer(0-100%).
> LED display menu with invert.
> Reset to factory settings option.
> Pan/tilt invert option.
> Fan cooled.
Installation
oRigging
The installation of the projector has to be built and constructed in a way that it can hold 10 times the weight for
1 hour without any harming deformation.
IMPORTANT!OVERHEAD RIGGING REQUIRES EXTENSIVE EXPERIENCE, including calculating working load limits,
installation material being used, and periodic safety inspection of all installation material and the projector. If
you lack these qualifications, do not attempt the installation yourself, but instead use a professional structural
rigger. Improper installation can result in bodily injury and or damage to property. The projector had to be
installed out of the reach of people
Always secure your fixture with a safety cable !
oDMX 512 Connection
The wires must not come into contact with each other, otherwise the fixture will not work at all or properly.
Please note the starting address depends upon which controller is being used. Only use a DMX cable and 3-pin
XLR-plugs and connectors in order to connect the controller with the fixture or one fixture to another

MOVING WASH 36x8Z Manual Ver. 1.02 Page 15
Connection with the mains.
The earth has to be connected. The device must only be connected with an electric installation carried out in
compliance with IEC standards.
Set up
oControl panel
The control board offer several features :you can simple set the starting address, run the pre-programmed
program or make a reset
The main menu is accessed by pressing the Mode/Esc-button, Browse through the submenu by pressing Up
or Down .Press the Enter-button in order to select the desired menu. You can change the selection by
pressing Up or Down, Confirm every selection by pressing the Enter-button. You can leave every mode by
pressing the Mode/Esc-button .The functions provided are described in the following setting.
M ENU M AP
DMX Address (DMX address 001-512)
Mode (DMX mode 11/15 ch, Auto mode1~8,sound mode)
TEST mode (X,Y,Red,Green,Blue,White)
Language (Chinese,English,)
Setting (ID code0-25,X reverse,Y reverse,Fade delay,dmx singal,endcode,temperature
Protection,Temperature,fans seepd,screen protection,screen reverse, factory reset, rest motor,
System info (running time, total running time, software version, run mode, address, temperature
Note：output default setting address code is A001, pan is positive circumrotate、tilt is positive
circumrotate、LED positively reveal.
To set the pan to reverse
.Press the MENU until it shows RPOF.
.Use the UP/DOWN buttons show RPON, press ENTER to confirm.
To set the tilt to reverse

MOVING WASH 36x8Z Manual Ver. 1.02 Page 16
.Press the MENU until it shows RTOF
.Use the UP/DOWN buttons show RTON, press ENTER to confirm.
To set the LED readout to 180°,rotating
.Press the MENU until it shows RDOF.
.Use the UP/DOWN buttons show RDON, press ENTER to confirm.
Resume reverse Windows default
.Press the MENU until it shows DFON.
.press ENTER to confirm。
oAuto Mode
Setup single-desk light`s autocephaly moving mode(auto-running)
.Press the MENU until it shows AU01
.Use the UP/DOWN buttons to set to AU01 or AU02 ,Press ENTER to confirm.
Setup single-desk light`s autocephaly moving mode(sound control)
.Press the MENU button until it shows SNOF .
.Use the UP/DOWN buttons to set to SNOF,press ENTER to confirm.
oDMX Mode
DMX mode is selected in the main menu (make sure fixture is not in Auto Mode).
You can control the projectors individually via your DMX-controller
Just select the fixture address, knowing that this address will be the start address. ( 1st DMX channel).
The MOVING BEAM 5R provides 2 DMX modes:
1- 8 channels DMX mode
2- 16 channels DMX mode.
These 2 channels are selected in the main menu by the OPTION function.
Note. If 2 MOVING BEAM are addressed with same DMX value, they will move exactly the same way.
oDMX-protocol
Channel
Value
Function
1
0-255
Dimmer
0~100% dimmer
2
0-255
Red
0-100% Red
3
0-255
Green
0-100% Green
4
0-255
Blue
0-100% Blue
5
0-255
White
0-100% White

MOVING WASH 36x8Z Manual Ver. 1.02 Page 17
6
0-255
Customs dimmer
7
0-255
Pan
Pan movement 0~540
8
0-255
Tilt
Tilt movement 0~270
9
0-255
Pan Fine
Pan fine movement 0~540
10
0-255
Tilt Fine
Tilt fine movement 0~270
11
0-255
Pan Tilt speed
Pan & Tilt speed adjustment
12
0-255
Zoom
From 18 degree to 55 degree zoom
13
0
1-255
Strobe
No function
Strobe with increasing speed
14
0
1-25
26-50
51-90
91-130
131-170
171-210
211-250
251-255
Built in effect
Switch off ID effect
Fade delay open
Fade delay close
Select built color on
Color change in pulse
Color change
Color change in fade
Built in mode 1
Sound mode
15
0
1-20
21-40
41-60
61-80
81-100
101-120
121-140
141-160
161-170
171-200
201-205
206-210
211-215
216-220
221-215
226-230
231-235
236-240
241-245
246-250
251-255
Build in Color
Running this channel need channel 14 at 91-210
No function
R255 G↑B0 W0
R↓G255 B0 W0
R0 G255 B↑W0
R0 G↓B255 W0
R↑G0 B255 W0
R255 G0 B↓W0
R255 G↑B↑W0
R↓G↓B255 W0
R255 G255 B255 W255
R0 G0 B0 W0
R242 G204 B5 W227
R242 G215 B5 W227
R255 G255 B50 W255
R255 G255 B90 W255
R255 G255 B118 W255
R255 G255 B132 W255
R255 G255 B151 W255
R255 G255 B171 W255
R255 G255 B185 W255
R255 G255 B197 W255
R255 G255 B234 W255
16
0-9
10-19
20-29
30-39
40-49
50-59
ID effect
No function
ID 1
ID 2
ID 3
ID 4
ID 5

MOVING WASH 36x8Z Manual Ver. 1.02 Page 18
60-69
70-79
80-89
90-99
100-109
110-119
120-129
130-139
140-149
150-159
160-169
170-179
180-189
190-199
200-209
210-219
220-229
230-239
240-249
250-255
ID 6
ID 7
ID 8
ID 9
ID 10
ID 11
ID 12
ID 13
ID 14
ID 15
ID 16
ID 17
ID 18
ID 19
ID 20
ID 21
ID 22
ID 23
ID 24
ID 25
oMaster/ Slave Mode
.This mode will allow you to link up 32 units together without a controller.
.Use standard DMX cables to daisy chain your units together via the DMX connector on the rear of
the units.Proper performance it may be necessary to use a terminator at the last fixture. For more
information about terminators..
Set the desired master-mode- “Automatic program mode” or”sound controlled mode”, for the
master-device, send the DMX address 1 for all slave-devices. Please refer to the instruction under
control board.
Maintenance & service
oCleaning
The cleaning of internal must be carried out periodically to optimize light output. Cleaning frequency depends
on the environment in which the fixture operates: damp, smoky or particularly dirty surrounding can cause
greater accumulation of dirt on the fixture’s optics.
Clean with soft cloth using normal glass cleaning fluid.
Always dry the parts carefully.
Clean the external optics at least every 20 days. Clean the internal optics at least every 30/60 days
oTroubleshooting
Following are a few common problems that may occur during operation. Here are some suggestions for easy
troubleshooting:
The fixture does not work, no light
oCheck the connection of power and main fuse.

MOVING WASH 36x8Z Manual Ver. 1.02 Page 19
oMeasure the mains voltage on the main connector.
Not responding to DMX controller
oDMX LED should be on. If not, check DMX connectors, cables to see if link properly.
oIf the DMX LED is on and no response to the channel, check the address settings and DMX
polarity.
oIf you have intermittent DMX signal problems, check the pins on connectors or on PCB of the
fixture or the previous one.
oTry to use another DMX controller.
oCheck if the DMX cables run near or run alongside to high voltage cables that may cause
damage or interference to DMX interface circuit.
Some fixtures don’t respond to the easy controller
oYou may have a break in the DMX cabling.
oCheck the LED for the response of the master/ slave mode signal.
No response to the sound
oMake sure the fixture does not receive DMX signal.
oCheck microphone to see if it is good by tapping the microphone.
Technical Specifications
Model
M 368Z QUAD ZOOM MOVING WASH
Voltage
110V- 250V / 50-60Hz
Power consumption:
380W
LED
36x8pcs RGBW QUAD
Gross Weight
9.5Kgs
Dimensions
39(H) x 39(W) x44(L) mm

MOVING WASH 36x8Z Manual Ver. 1.02 Page 20
www.evolite-pro.com
