Evo-lite LASERBAR 8X500RED User manual

LASERBAR 8X500RED
Mode d’emploi (p2) / User manual (p13)

LASERBAR 8X500RED User Manual Ver. 1.00 Page 2
AVERTISSEMENT – RAYONNEMENT LASER
EXPOSITION AU FAISCEAU DANGEUREUSE
APPAREIL A LASER DE CLASSE 3B
LASER de classe 3B
Radiations LASER visibles et invisibles. Evitez toute exposition directe ou indirecte aux yeux ou la peau!
LASER Class III B EN60825-1:2014 en application des Directive Européennes suivantes:
Directive LVD n°2006/95/CE
Directive RoHS 2 n°2011/65/UE
Directive EMC n°2014/30/EU
ATTENTION !
Avant d’utiliser votre matériel, nous vous recommandons de lire l’ensemble des instructions de ce manuel.
ATTENTION ! LASER de classe 3B
Cet appareil produit une lumière intense et puissante. Risque pour les yeux. Ne regardez pas directement
dans le faisceau. Radiations LASER visibles et invisibles. Evitez toute exposition directe ou indirecte aux yeux
ou la peau! LASER Class 4 EN 60825-1 : 2014
DANGER !
Risque de chocs électriques.
Il est important d’utiliser le câble d’alimentation secteur fourni (câble avec terre).
Toujours débrancher l’appareil avant une intervention technique ou avant son entretien.
Ne pas brancher cet appareil sur un bloc de puissance variable type “ Dimmer pack”.

LASERBAR 8X500RED User Manual Ver. 1.00 Page 3
Afin de réduire et d’éviter tout risque d’électrocution ou d’incendie, ne pas utiliser cet appareil dans un
milieu humidité ou sous la pluie.
ATTENTION !
Risque de brûlure.
Il est important d’éviter tout contact avec l’appareil en fonctionnement et au moins 30 minutes après son
utilisation. L’extérieur de l’appareil peut devenir très chaud.
Ne pas utilisez le projecteur avec une température ambiante supérieure de 40°C.
ATTENTION !
Risque d’incendie.
Il est important de garder éloigner tous matériaux combustibles et inflammables de l’appareil en
fonctionnement. Ne pas éclairer de surfaces proches du projecteur, il est important de garder une distance
de sécurité d’au moins 5m.
Ne pas positionner de filtre, de cache, ou tout autre masque directement sur, ou devant l’optique du
projecteur.
DANGER !
Cet appareil présente des risques importants de blessures. Il est important de manipuler et d’utiliser cet
appareil de façon professionnelle.
Cet appareil Evolite doit être installé avec des crochets solides et de dimension adéquate au poids supporté.
L’appareil doit être vissé aux crochets et serré convenablement afin d’éviter toute chute due aux vibrations
produites par la machine en fonctionnement. L’accroche de l’appareil doit être sécurisée par une élingue de
sécurité. Assurez-vous également que la structure (ou point d’accroche) peut supporter au moins 10X le
poids de l’appareil accroché.
L’appareil doit être installé par une personne qualifiée et doit être placée hors de portée du public.
En cas de problème de fonctionnement, arrêtez immédiatement l’appareil. Ne pas essayer de le réparer soi-
même. Contactez votre revendeur ou faites appel à un réparateur spécialisé et agréé. Il n’y a aucune pièce
remplaçable par l’utilisateur.
Ne pas regarder directement le faisceau lumineux. La lumière d’un LASER peut causer des dommages
permanents aux yeux.
Cet appareil doit être installé avec un crochet solide et de dimension adéquate au poids supporté.
L’appareil doit être vissé au crochet et serré convenablement afin d’éviter toute chute due aux vibrations
produites par la machine en fonctionnement. L’accroche de l’appareil doit être sécurisée par une élingue
de sécurité. Assurez-vous également que la structure (ou point d’accroche) peut supporter au moins 10X
le poids de l’appareil accroché.
L’appareil doit être installé par une personne qualifiée et doit être placé hors de portée du public.

LASERBAR 8X500RED User Manual Ver. 1.00 Page 4
Locaux d'exploitation : Autant que possible, l'exploitation d'un LASER doit se faire dans un local ou dans
un lieu réservé à cet usage, clos ou délimité.
Les accès des locaux et leurs ouvertures vers l'extérieur ne doivent pas être situés dans l'axe d'un faisceau
direct.
Le sol doit être libre d'obstacles. Les causes de réflexion et de diffusion accidentelles de faisceaux laser
doivent être supprimées (vitres mal placées, meubles ou objets présentant des faces polies).
Les peintures (murs, cloisons, plafonds…) et les revêtements de sol doivent de préférence être mats. A
cet égard, les réflexions diffuses de lasers de la classe 3B, des faisceaux focalisés de lasers de la classe 3
à lumière visible ou infrarouge proche doivent être considérées comme dangereuses et traitées comme
telles.
Lors de l'utilisation de lasers puissants (des classes 3 à faisceau focalisé ou 4), il faut éliminer les
possibilités d'impact du faisceau sur des matériaux inflammables (bois, papier, tissus ou matières
plastiques) qui peuvent être à l'origine d'incendies sous des densités de puissance de l'ordre de quelques
W.cm-2 appliquées pendant quelques secondes.
Les accès aux zones d'émission laser doivent être signalés en utilisant les panneaux conformes à l'arrêté
ministériel du 4 novembre 1993 « Signalisation de sécurité et de santé sur les lieux de travail» et à la
norme NF X 08-003 « Symboles graphiques et pictogrammes - couleurs et signaux de sécurité» de
décembre 1994. Cette signalisation est complétée par la mention de la classe de l'appareil à laser et les
consignes prévues dans la norme NF EN 60825-1. Ces accès peuvent être contrôlés, au moins quand des
lasers sont en fonctionnement.
Commande des émissions : le pupitre de commande devrait être placé en dehors des emplacements
exposés à des émissions dangereuses. La commande des lasers des classes 3 et 4 doit être sous la
dépendance d'une clef de contrôle, enlevée lorsque l'appareil n'est pas utilisé et détenue par une
personne qualifiée.
Avertissement :
L’usage de cet appareil est exclusivement réservé aux activités professionnelles de spectacle et
d’affichage.
Lors de son utilisation, cet appareil doit être installé de façon à ce que les rayons restent au-dessus du
niveau des yeux du public et ne les atteignent en aucun cas.
Il est interdit d’utiliser cet appareil pour tout autre usage que celui pour lequel il est destiné.
Le fabricant et le distributeur ne sont pas responsables des dommages causés par les LASER EVOLITE
L’utilisateur est responsable de l’utilisation et du respect de la réglementation NF EN 60825-1:2014.

LASERBAR 8X500RED User Manual Ver. 1.00 Page 5
Introduction
Toutes nos félicitations pour l’achat de ce projecteur Evolite.
Ce projecteur professionnel est doté des dernières avancées technologiques, et a été conçu pour un usage professionnel. Sa
qualité et sa fiabilité sont le résultat d’une fabrication soignée et suivant un cahier des charges précis. Ce projecteur
intelligent respecte les normes européenne en vigueur : NF EN 60825-1:2014.
Description du produit
- EVOLITE LASERBAR 8X500RED
- Barre avec 8 faisceaux LASER et 8 LED
- Sources LASER : 8x 500mW rouge 638nm
- Puissance totale LASER de 4W
- Sources LED : 7x LED RGBW 4-en-1 de 4W
- Mouvement tilt : 180°
- Dimmer 0 à 100%
- Strobe 0 à 25Hz
- Modulation : TTL
- Classe LASER : 3B
- Modes de fonctionnement: musical, autonome, DMX, maître-esclave
- Canaux DMX : 10 / 23 canaux
- Consommation électrique: 68 W
- Alimentation électrique : AC110- 240V 50/60Hz
- Dimensions: 1000 x 175 x 85 mm
- Poids: 6.8kg
Installation
oAccroche
Ce LASER Evolite doit être installé avec des crochets solides et de dimension adéquate au poids supporté.
L’appareil doit être vissé aux crochets et serré convenablement afin d’éviter toute chute due aux vibrations
produites par la machine en fonctionnement. L’accroche de l’appareil doit être sécurisée par une élingue de
sécurité. Assurez-vous également que la structure (ou point d’accroche) peut supporter au moins 10X le poids
de l’appareil accroché.
L’appareil doit être installé par une personne qualifiée et doit être placée hors de portée du public.
Sécurisez la fixation du projecteur avec une élingue de sécurité homologuée pour le poids du projecteur.

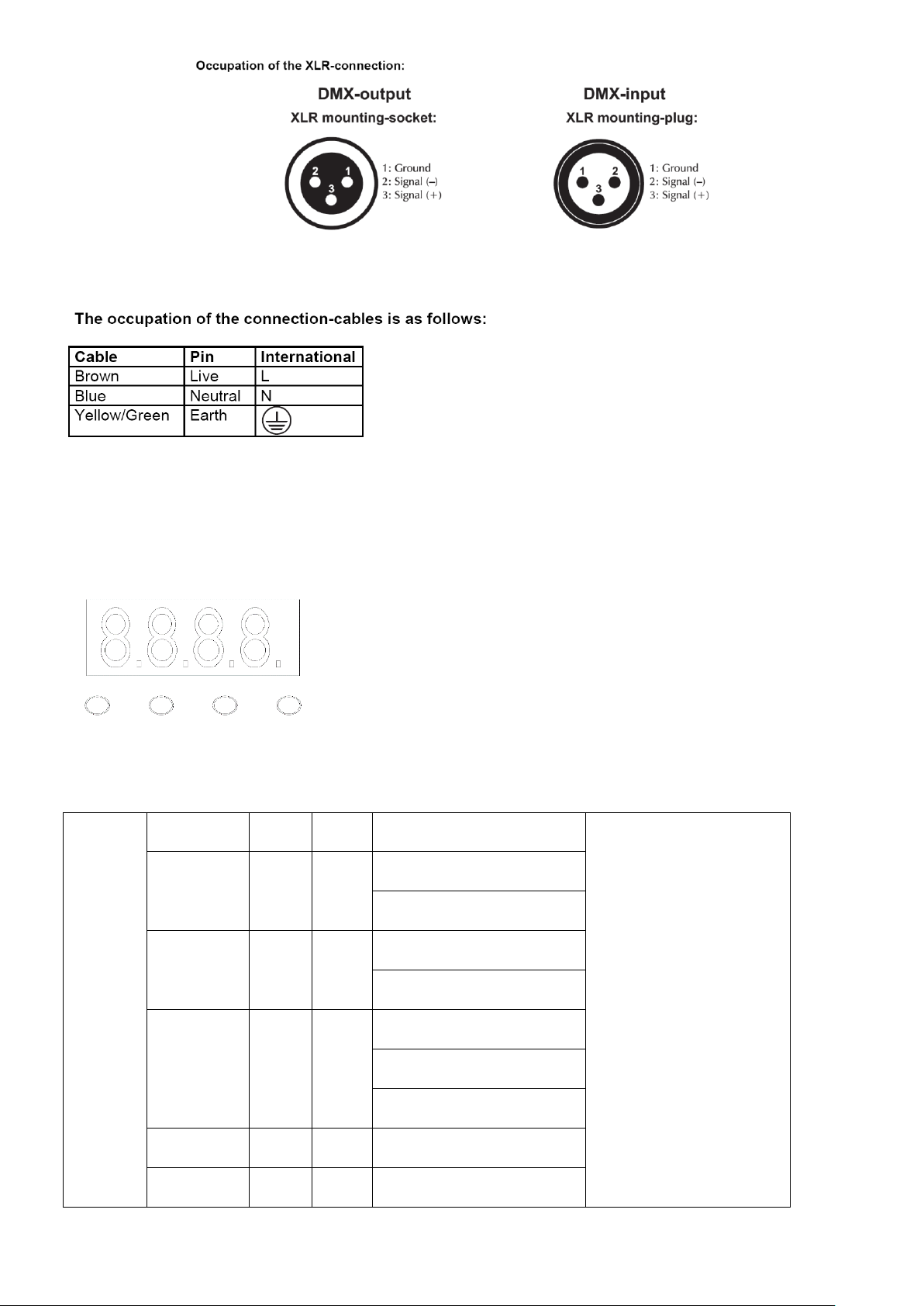

oConnexion DMX
Il est fortement conseillé d’utiliser des câbles DMX de bonne qualité. Utiliser du câble torsadé blindé.

LASERBAR 8X500RED User Manual Ver. 1.00 Page 6
oConnexion du câble d’alimentation secteur
La terre ou « Earth » doit toujours être connecté. Les câbles d’alimentation doivent être homologués et conformes au Standard
IEC.
Configuration
oPanneau de contrôle / Navigation dans les menus
1: MENU
2: DOWN
3: UP
4: ENTER
Appuyez sur MENU pour choisir Adresse/DMX/Couleur/Manuel/Démo/Auto/Son/Temp/Version/Heures, puis appuyez sur ENTER pour
confirmer ou pour entrer dans l'étape suivante. S'il y a plus de fonctions pour les options, appuyez sur UP/DOWN pour choisir, puis
appuyez sur ENTER pour confirmer, puis appuyez sur MENU pour quitter, ou attendez 10 et quittez automatiquement.
Menu
Addr
enter
+/-
set address（001-512）
enter(save and exit)
Chnd
enter
+/-
10Ch
23Ch
SLnd
enter
+/-
NAST (Master)
SL 1 (Esclave)
Lost
enter
+/-
Blac (reste noir en cas de perte
de signal DMX)
Auto (passe en mode Auto en
cas de perte de signal DMX)
Soun ((passe en mode Son en
cas de perte de signal DMX
Sens
enter
+/-
000-099 (sensibilité du micro)
Led
enter
+/-
On (afficheur ON)

LASERBAR 8X500RED User Manual Ver. 1.00 Page 7
Off (afficheur éteint après un
laps de temps)
disp
enter
+/-
norn
FLIP
Naun
enter
+/-
red
enter
000-255
gren
000-255
blue
000-255
uhte
000-255
Lase
000-255
pan
000-255
dinn
000-255
stro
000-255
Test
enter
+/-
Test
Ver
enter
+/-
V1.0
defa
enter
+/-
default
Rset
enter
+/-
Reset
oMode DMX
Chaque appareil peut être contrôlé individuellement grâce à un contrôleur DMX-512 standard.
Il faut « adresser » chaque appareil grâce au menu « Adresse DMX ». L’adresse renseignée est alors l’adresse de base, adresse à
partir de laquelle l’appareil va répondre.
Selon le mode de contrôle DMX sélectionné (10 canaux ou 23 canaux), Le contrôleur DMX utilisé aura besoin de 10 ou 23 canaux
DMX pour contrôler le LASERBAR.
Si deux LASERBAR sont adressés à la même adresse DMX ; ils se comporteront alors de manière identique, répondants aux mêmes
canaux DMX.
Note : En mode 10 canaux DMX, il faudra adresser le 2eme LASER à l’adresse 11.
oProtocol DMX 10/23 canaux (le mode 23 canaux reprend les mêmes fonctions mais permet d’avoir un contrôle individuel
des têtes lasers et des LEDS RGBW ).

LASERBAR 8X500RED User Manual Ver. 1.00 Page 8
MODE 10 CANAUX
10 Channel Mode
Channel
Valeur
Function
CH1
Dimmer
000-255
Master Dimmer 0-100%
CH2
Strobe
000-030
Strobe Open
031-090
VARIABLE STROBE SLOW TO FAST
091-105
Strobe Open
106-165
PULSE EFFECT SLOW TO FAST
166-180
Strobe Open
181--240
RANDOM STROBE SLOW TO FAST
241-255
Strobe Open
CH3
Pan
000-255
Pan 0-200°
CH4
Laser Effect
000-015
No Function
016-039
Laser Effect 1
040-063
Laser Effect 2
064-087
Laser Effect 3
088-111
Laser Effect 4
112-135
Laser Effect 5
136-159
Laser Effect 6
160-183
Laser Effect 7
184-207
Laser Effect 8
208-231
Laser Effect 9
232-255
Laser Effect 10
CH5
Laser Effect Speed
000-255
Laser Effect Speed 0-100%
CH6
Led Effect
000-015
No Function
016-040
Led Effect 1
041-065
Led Effect 2
066-090
Led Effect 3
091-115
Led Effect 4
116-140
Led Effect 5
141-165
Led Effect 6
166-190
Led Effect 7
191-215
Led Effect 8
216-222
Led Effect 9
223-229
Led Effect 10
230-236
Led Effect 11
237-243
Led Effect 12
244-250
Led Effect 13
251-255
Led Effect 14
CH7
Led Effect Speed
000-255
Led Effect Speed 0-100%
CH8
Laser1-8
000-239
Laser1-8 OFF
240-255
Laser1-8 ON
CH9
Led1-7 Macro
000-015
No Function
016-045
R
046-075
G
076-105
B
106-135
W
136-165
RGBW

LASERBAR 8X500RED User Manual Ver. 1.00 Page 9
166-195
RG
196-225
RB
226-255
GB
CH10
Reset
000-250
No Function
251-255
Keep 5S Reset
MODE 23 CANAUX
23 CHANNEL MODE
Channel
Value
Function
CH1
Dimmer
000-255
Master Dimmer 0-100%
CH2
Strobe
000-030
Strobe Open
031-090
VARIABLE STROBE SLOW TO FAST
091-105
Strobe Open
106-165
PULSE EFFECT SLOW TO FAST
166-180
Strobe Open
181--240
RANDOM STROBE SLOW TO FAST
241-255
Strobe Open
CH3
Pan
000-255
Pan 0-200°
CH4
Laser Effect
000-015
No Function
016-039
Laser Effect 1
040-063
Laser Effect 2
064-087
Laser Effect 3
088-111
Laser Effect 4
112-135
Laser Effect 5
136-159
Laser Effect 6
160-183
Laser Effect 7
184-207
Laser Effect 8
208-231
Laser Effect 9
232-255
Laser Effect 10
CH5
Laser Effect Speed
000-255
Laser Effect Speed 0-100%
CH6
Led Effect
000-015
No Function
016-040
Led Effect 1
041-065
Led Effect 2
066-090
Led Effect 3
091-115
Led Effect 4
116-140
Led Effect 5
141-165
Led Effect 6
166-190
Led Effect 7
191-215
Led Effect 8
216-222
Led Effect 9
223-229
Led Effect 10
230-236
Led Effect 11
237-243
Led Effect 12
244-250
Led Effect 13
251-255
Led Effect 14
CH7
Led Effect Speed
000-255
Led Effect Speed 0-100%
CH8
Laser1
000-239
Laser1 OFF

LASERBAR 8X500RED User Manual Ver. 1.00 Page 10
240-255
Laser1 ON
CH9
Laser2
000-239
Laser2 OFF
240-255
Laser2 ON
CH10
Laser3
000-239
Laser3 OFF
240-255
Laser3 ON
CH11
Laser4
000-239
Laser4 OFF
240-255
Laser4 ON
CH12
Laser5
000-239
Laser5 OFF
240-255
Laser5 ON
CH13
Laser6
000-239
Laser6 OFF
240-255
Laser6 ON
CH14
Laser7
000-239
Laser7 OFF
240-255
Laser7 ON
CH15
Laser8
000-239
Laser8 OFF
240-255
Laser8 ON
CH16
Led1 Macro
000-015
No Function
016-045
R
046-075
G
076-105
B
106-135
W
136-165
RGBW
166-195
RG
196-225
RB
226-255
GB
CH17
Led2 Macro
000-015
No Function
016-045
R
046-075
G
076-105
B
106-135
W
136-165
RGBW
166-195
RG
196-225
RB
226-255
GB
CH18
Led3 Macro
000-015
No Function
016-045
R
046-075
G
076-105
B
106-135
W
136-165
RGBW
166-195
RG
196-225
RB
226-255
GB
CH19
Led4 Macro
000-015
No Function
016-045
R
046-075
G
076-105
B
106-135
W
136-165
RGBW
166-195
RG
196-225
RB
226-255
GB
CH20
Led5 Macro
000-015
No Function

LASERBAR 8X500RED User Manual Ver. 1.00 Page 11
016-045
R
046-075
G
076-105
B
106-135
W
136-165
RGBW
166-195
RG
196-225
RB
226-255
GB
CH21
Led6 Macro
000-015
No Function
016-045
R
046-075
G
076-105
B
106-135
W
136-165
RGBW
166-195
RG
196-225
RB
226-255
GB
CH22
Led7 Macro
000-015
No Function
016-045
R
046-075
G
076-105
B
106-135
W
136-165
RGBW
166-195
RG
196-225
RB
226-255
GB
CH23
Reset
000-250
No Function
251-255
Keep 5S Reset
oMode Maître / Esclave
L’appareil est automatiquement désigné en “Maitre” s’il est en mode AUTO.
Dans le menu principal, sélectionnez «MODE AUTO» si vous désirez un fonctionnement 100% automatique avec défilement des
programmes internes. Pour un fonctionnement automatique avec détection sonore (micro interne), sélectionnez « Détection
Musicale » puis valider avec la touche ENTER.
L’appareil « Esclave » se trouve automatiquement configuré en ESCLAVE s’il n’est pas sélectionné en « Maître ».
Dès qu’il reçoit un signal DMX provenant de l’appareil « Maître », il réagira en « Esclave ».
Entretien et maintenance
oNettoyage
Un nettoyage extérieur de l’appareil doit être fait régulièrement. Les lentilles doivent être nettoyées pour
une luminosité optimum. Si l’appareil est installé dans un environnement poussiéreux ou avec de la fumée
cet entretien régulier est très important.
Utilisez un chiffon doux et propre avec très peu de liquide vitre. Toujours bien sécher les parties nettoyées.
oMaintenance
DANGER !
Risque de chocs électriques.

LASERBAR 8X500RED User Manual Ver. 1.00 Page 12
Toujours débrancher l’appareil avant une intervention technique ou avant son entretien.
Rappel : Il n’y a aucune pièce remplaçable par l’utilisateur dans cet appareil. Il n’y a aucune
réparation ou maintenance possible sur cet appareil. En cas de panne, contactez votre revendeur.
NE PAS OUVRIR L’APPAREIL
Voici quelques suggestions si vous rencontrez des problèmes avec votre appareil.
L’appareil ne fonctionne pas du tout.
oVérifiez le cordon d’alimentation et le fusible.
oAssurez-vous que votre prise soit bien alimentée.
L’appareil ne répond pas ou pas correctement aux commandes DMX.
oVérifiez vos câbles DMX
oVérifiez votre adressage DMX
oEssayez un autre contrôleur DMX
oVérifiez que vos câbles DMX ne passent pas à proximité de câbles haute tension, ce qui pourrait créer des
interférences.
Ne réagit pas au son
oVérifiez le mode de fonctionnement choisi
oVérifiez qu’il n’y a pas de câble DMX branché sur DMX IN
oTapotez directement sur le microphone pour tester sa réactivité.
La déclaration CE de conformité est disponible sur notre site internet www.msc-distribution.com

LASERBAR 8X500RED User Manual Ver. 1.00 Page 13
ENGLISH
WARNING - LASER RADIATION
EXPOSURE TO THE HAZARDOUS BEAM
CLASS 3B LASER DEVICE
Class 3B LASER
Visible and invisible LASER radiation. Avoid direct or indirect exposure to eyes or skin! LASER Class III B
EN60825-1:2014 in accordance with the following European Directives:
LVD Directive n°2006/95/EC
RoHS 2 Directive n°2011/65/EU
EMC Directive n°2014/30/EU
ATTENTION!
Before using your equipment, we recommend that you read all the instructions in this manual.
CAUTION: Class 3B LASER
This device produces a strong, intense light. Danger to the eyes. Do not look directly into the beam. Visible
and invisible LASER radiation. Avoid direct or indirect exposure to eyes or skin! LASER Class 4 EN 60825-1:
2014
DANGER!
Risk of electric shock.
It is important to use the supplied mains power cable (earthed cable).
Always disconnect the appliance from the mains before servicing or maintenance.
Do not connect this device to a dimmer pack.

LASERBAR 8X500RED User Manual Ver. 1.00 Page 14
To reduce and avoid the risk of electric shock or fire, do not use this apparatus in a humid or rainy
environment.
ATTENTION!
Risk of burns.
It is important to avoid contact with the appliance during operation and at least 30 minutes after use. The
outside of the appliance can become very hot.
Do not use the projector in an ambient temperature above 40°C.
ATTENTION!
Fire hazard.
It is important to keep all combustible and flammable materials away from the fixture during operation. Do
not illuminate surfaces close to the projector, it is important to keep a safety distance of at least 5m.
Do not place filters, covers, or other masks directly on or in front of the projector's lens.
DANGER!
This appliance presents a significant risk of injury. It is important to handle and use this equipment
professionally.
This Evolite appliance must be installed with strong hooks of adequate size for the weight carried. The unit
must be screwed to the hooks and tightened properly to prevent it from falling due to the vibrations
produced by the machine during operation. The hooks should be secured with a safety sling. Also ensure that
the structure (or hanging point) can support at least 10X the weight of the suspended device.
The appliance must be installed by a qualified person and must be placed out of reach of the public.
In case of a malfunction, switch off the appliance immediately. Do not attempt to repair it yourself. Contact
your dealer or an authorised specialist repairer. There are no user-replaceable parts.
Do not look directly at the light beam. Light from a LASER can cause permanent damage to the eyes.
This appliance must be installed with a strong hook of adequate size for the weight supported. The
appliance must be screwed to the hook and tightened properly to prevent it from falling due to the
vibrations produced by the machine during operation. The hook must be secured with a safety sling. Also
ensure that the structure (or hanging point) can support at least 10X the weight of the suspended device.
The appliance must be installed by a qualified person and must be placed out of reach of the public.
Operating premises: As far as possible, a LASER should be operated in a room or place reserved for this
purpose, enclosed or delimited.
The accesses to the premises and their openings to the outside must not be located in the axis of a direct
beam.
The floor must be free of obstacles. Causes of accidental reflection and scattering of laser beams must
be eliminated (badly placed windows, furniture or objects with polished surfaces).

LASERBAR 8X500RED User Manual Ver. 1.00 Page 15
Paint (walls, partitions, ceilings, etc.) and floor coverings should preferably be matt. In this respect, diffuse
reflections of class 3B lasers, focused beams of class 3 visible or near infrared lasers should be considered
as hazardous and treated as such.
When using powerful lasers (class 3 focused beam or 4), the possibility of the beam hitting flammable
materials (wood, paper, fabrics or plastics) which can cause fires under power densities of the order of a
few W.cm-2 applied for a few seconds must be eliminated.
Access to laser emission zones must be indicated using signs that comply with the ministerial order of 4
November 1993 "Health and safety signs in the workplace" and the NF X 08-003 standard "Graphic
symbols and pictograms - colours and safety signs" of December 1994. This signage is completed by the
mention of the class of the laser device and the instructions provided for in standard NF EN 60825-1.
These accesses can be controlled, at least when lasers are in operation.
Emission control: The control panel should be placed outside locations exposed to hazardous emissions.
The control of class 3 and 4 lasers must be under the control of a control key, removed when not in use
and held by a qualified person.
Warning:
The use of this device is exclusively reserved for professional entertainment and display activities.
When in use, this equipment must be installed so that the rays remain above the level of the public's eyes
and do not reach them in any case.
Do not use this appliance for any purpose other than that for which it is intended.
The manufacturer and the distributor are not responsible for any damage caused by the LASER EVOLITE
The user is responsible for the use and the respect of the NF EN 60825-1:2014 regulation.
Introduction
Congratulations on your purchase of this Evolite projector.
This professional projector is equipped with the latest technology and has been designed for professional use. Its quality and
reliability are the result of careful manufacturing according to precise specifications. This intelligent projector complies with
current European standards: NF EN 60825-1:2014.
Product description
- EVOLITE LASERBAR 8X500RED
- Bar with 8 LASER beams and 8 LEDs
- LASER sources: 8x 500mW red 638nm
- Total LASER power of 4W
- LED sources: 7x 4W 4-in-1 RGBW LEDs
- Tilt movement: 180
- Dimmer 0 to 100%.
- Strobe 0 to 25Hz
- Modulation: TTL
- LASER class: 3B
- Operating modes: musical, stand-alone, DMX, master-slave
- DMX channels: 10 / 23 channels
- Power consumption: 68 W
- Power supply: AC110- 240V 50/60Hz
- Dimensions: 1000 x 175 x 85 mm
- Weight: 6.8kg

LASERBAR 8X500RED User Manual Ver. 1.00 Page 16
Installation
oHanger
This LASER Evolite must be installed with strong hooks of adequate size for the weight carried. The unit must
be screwed to the hooks and tightened properly to prevent it from falling due to vibrations produced by the
machine during operation. The hooks should be secured with a safety sling. Also ensure that the structure (or
hanging point) can support at least 10X the weight of the suspended device.
The appliance must be installed by a qualified person and must be placed out of reach of the public.
Secure the fixture with a safety sling approved for the weight of the fixture.
oDMX connection
It is strongly recommended to use good quality DMX cables. Use shielded twisted cable.
oConnecting the mains cable
Earth must always be connected. The power cables must be approved and conform to the IEC Standard.
Configuration
oControl panel / Menu navigation
1: MENU
2: DOWN
3: UP
4: ENTER
Press MENU to select Address/DMX/Colour/Manual/Demo/Auto/Sound/Temp/Version/Hours, then press ENTER to confirm or to enter
the next step. If there are more functions for the options, press UP/DOWN to select, then press ENTER to confirm, then press MENU to
exit, or wait 10 and exit automatically.

LASERBAR 8X500RED User Manual Ver. 1.00 Page 17
Menu
Addr
enter
+/-
set address（001-512）
enter(save and exit)
Chnd
enter
+/-
10Ch
23Ch
SLnd
enter
+/-
NAST (Master)
SL 1 (Slave)
Lost
enter
+/-
Blac (remains black if DMX
signal is lost)
Auto (switches to Auto mode if
DMX signal is lost)
Soun ((switches to Sound
mode if DMX signal is lost
Direction
enter
+/-
000-099 (microphone
sensitivity)
Led
enter
+/-
On (display ON)
Off (display turns off after a
period of time)
disp
enter
+/-
norn
FLIP
Naun
enter
+/-
red
enter
000-255
gren
000-255
blue
000-255
uhte
000-255
Lase
000-255
pan
000-255
dinn
000-255
stro
000-255
Test
enter
+/-
Test
Worm
enter
+/-
V1.0
defa
enter
+/-
default
Rset
enter
+/-
Reset
oDMX mode
Each fixture can be controlled individually with a standard DMX-512 controller.
Each fixture must be "addressed" using the "DMX address" menu. The address entered is then the base address, the address from
which the fixture will respond.
Depending on the DMX control mode selected (10 channels or 23 channels), the DMX controller used will need 10 or 23 DMX

LASERBAR 8X500RED User Manual Ver. 1.00 Page 18
channels to control the LASERBAR.
If two LASERBARs are addressed to the same DMX address, they will behave identically, responding to the same DMX channels.
Note: In 10 channel DMX mode, the 2nd LASER must be addressed to address 11.
oDMX 10/23 channel protocol (23 channel mode has the same functions but allows individual control of the laser heads
and RGBW LEDs).
10 CHANNEL MODE
10 Channel Mode
Channel
Value
Function
CH1
Dimmer
000-255
Master Dimmer 0-100
CH2
Strobe
000-030
Strobe Open
031-090
VARIABLE STROBE SLOW TO FAST
091-105
Strobe Open
106-165
PULSE EFFECT SLOW TO FAST
166-180
Strobe Open
181--240
RANDOM STROBE SLOW TO FAST
241-255
Strobe Open
CH3
Pan
000-255
Pan 0-200°.
CH4
Laser Effect
000-015
No Function
016-039
Laser Effect 1
040-063
Laser Effect 2
064-087
Laser Effect 3
088-111
Laser Effect 4
112-135
Laser Effect 5
136-159
Laser Effect 6
160-183
Laser Effect 7
184-207
Laser Effect 8
208-231
Laser Effect 9
232-255
Laser Effect 10
CH5
Laser Effect Speed
000-255
Laser Effect Speed 0-100
CH6
Led Effect
000-015
No Function
016-040
Led Effect 1
041-065
Led Effect 2
066-090
Led Effect 3
091-115
Led Effect 4
116-140
Led Effect 5
141-165
Led Effect 6
166-190
Led Effect 7
191-215
Led Effect 8
216-222
Led Effect 9
223-229
Led Effect 10
230-236
Led Effect 11
237-243
Led Effect 12
244-250
Led Effect 13
251-255
Led Effect 14
CH7
Led Effect Speed
000-255
Led Effect Speed 0-100%.

LASERBAR 8X500RED User Manual Ver. 1.00 Page 19
CH8
Laser1-8
000-239
Laser1-8 OFF
240-255
Laser1-8 ON
CH9
Led1-7 Macro
000-015
No Function
016-045
R
046-075
G
076-105
B
106-135
W
136-165
RGBW
166-195
RG
196-225
RB
226-255
GB
CH10
Reset
000-250
No Function
251-255
Keep 5S Reset
23 CHANNEL MODE
23 CHANNEL MODE
Channel
Value
Function
CH1
Dimmer
000-255
Master Dimmer 0-100%.
CH2
Strobe
000-030
Strobe Open
031-090
VARIABLE STROBE SLOW TO FAST
091-105
Strobe Open
106-165
PULSE EFFECT SLOW TO FAST
166-180
Strobe Open
181--240
RANDOM STROBE SLOW TO FAST
241-255
Strobe Open
CH3
Pan
000-255
Pan 0-200°.
CH4
Laser Effect
000-015
No Function
016-039
Laser Effect 1
040-063
Laser Effect 2
064-087
Laser Effect 3
088-111
Laser Effect 4
112-135
Laser Effect 5
136-159
Laser Effect 6
160-183
Laser Effect 7
184-207
Laser Effect 8
208-231
Laser Effect 9
232-255
Laser Effect 10
CH5
Laser Effect Speed
000-255
Laser Effect Speed 0-100
CH6
Led Effect
000-015
No Function
016-040
Led Effect 1
041-065
Led Effect 2
066-090
Led Effect 3
091-115
Led Effect 4
116-140
Led Effect 5
141-165
Led Effect 6
166-190
Led Effect 7
191-215
Led Effect 8
216-222
Led Effect 9

LASERBAR 8X500RED User Manual Ver. 1.00 Page 20
223-229
Led Effect 10
230-236
Led Effect 11
237-243
Led Effect 12
244-250
Led Effect 13
251-255
Led Effect 14
CH7
Led Effect Speed
000-255
Led Effect Speed 0-100%.
CH8
Laser1
000-239
Laser1 OFF
240-255
Laser1 ON
CH9
Laser2
000-239
Laser2 OFF
240-255
Laser2 ON
CH10
Laser3
000-239
Laser3 OFF
240-255
Laser3 ON
CH11
Laser4
000-239
Laser4 OFF
240-255
Laser4 ON
CH12
Laser5
000-239
Laser5 OFF
240-255
Laser5 ON
CH13
Laser6
000-239
Laser6 OFF
240-255
Laser6 ON
CH14
Laser7
000-239
Laser7 OFF
240-255
Laser7 ON
CH15
Laser8
000-239
Laser8 OFF
240-255
Laser8 ON
CH16
Led1 Macro
000-015
No Function
016-045
R
046-075
G
076-105
B
106-135
W
136-165
RGBW
166-195
RG
196-225
RB
226-255
GB
CH17
Led2 Macro
000-015
No Function
016-045
R
046-075
G
076-105
B
106-135
W
136-165
RGBW
166-195
RG
196-225
RB
226-255
GB
CH18
Led3 Macro
000-015
No Function
016-045
R
046-075
G
076-105
B
106-135
W
136-165
RGBW
166-195
RG
196-225
RB
226-255
GB
CH19
Led4 Macro
000-015
No Function
016-045
R
