CARACTERÍSTICAS
Alimentación : 12 V~ por transformador (suministrado) o 12 V por ali-
mentación (no suministrada).
Consumo : 50 mA en reposo.
Programación : por la parte delantera del teclado. Guardada en caso de
corte de corriente.

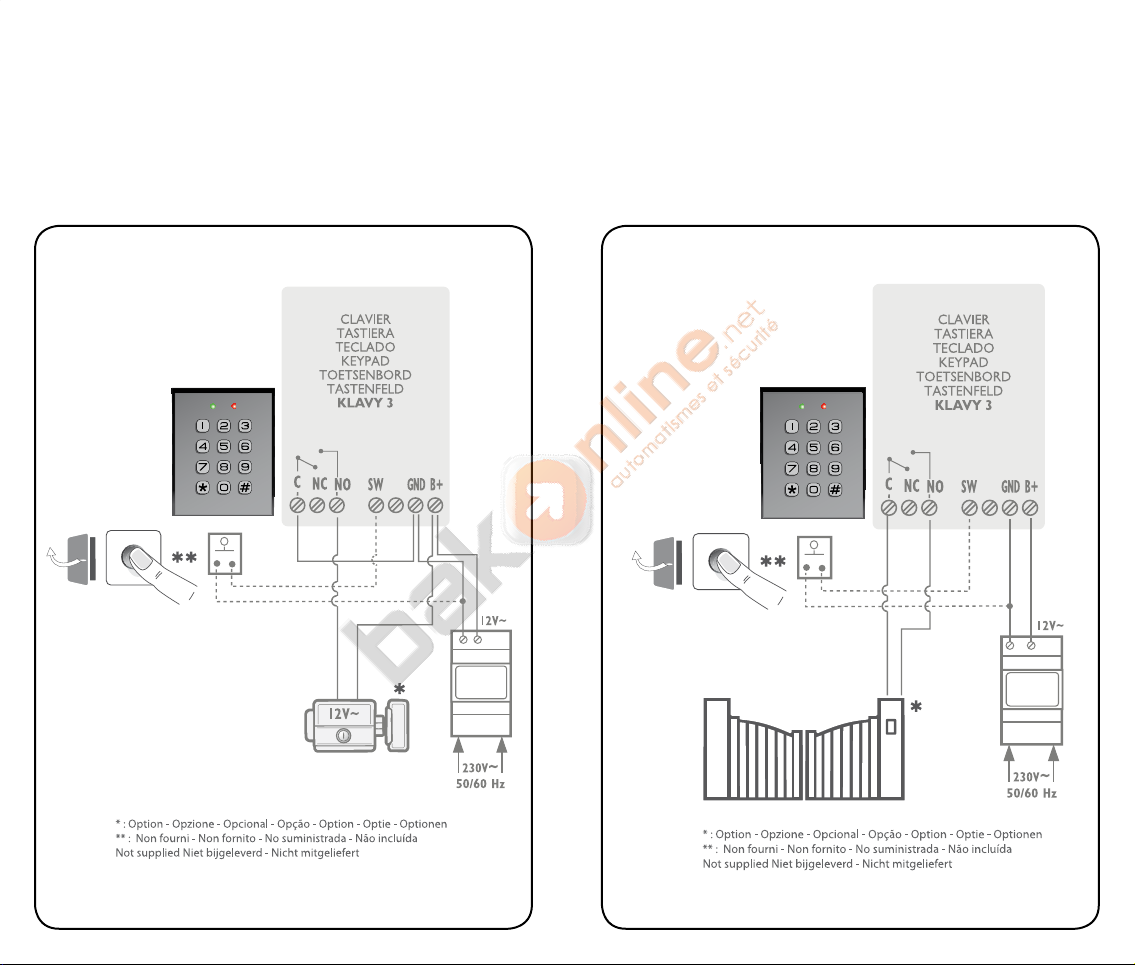

Relé (máx. 1,5A 12V a 24V) 1 relé : bornes NO NC C.
- Mando temporizado: cerradero o cerradura eléctrica, automatismo, iluminación...
- Mando Encendido / Apagado : iluminación…
Temporización : Relé duración de 1 a 99 s. o función Encendido / Apagado.
INSTRUCCIONES DE SEGURIDAD
El transformador deberá ir obligatoriamente montado en el raíl DIN de un
cuadro modular o sobrepuesto sobre un soporte no metálico, utilizando los
dos agujeros de fijación. A continuación habrá que montar de nuevo los 2
tapabornes del transformador. Por otra parte, la conexión debe hacerse a una
instalación eléctrica conforme a la norma NFC 15-100 en el caso de Francia,
UNA VEZ QUE EL CABLEADO ESTÉ COMPLETAMENTE TERMINADO.
Protección: el transformador está equipado con una protección térmica
“PTC”. En caso de avería o cortocircuito, para recuperar la protección del
transformador hay que:
1. Desconectar la alimentación 230 V~ ( 2 minutos como mínimo).
2. Efectuar la reparación si fuere necesario.
3. Volver a conectar la alimentación de 230 V~.

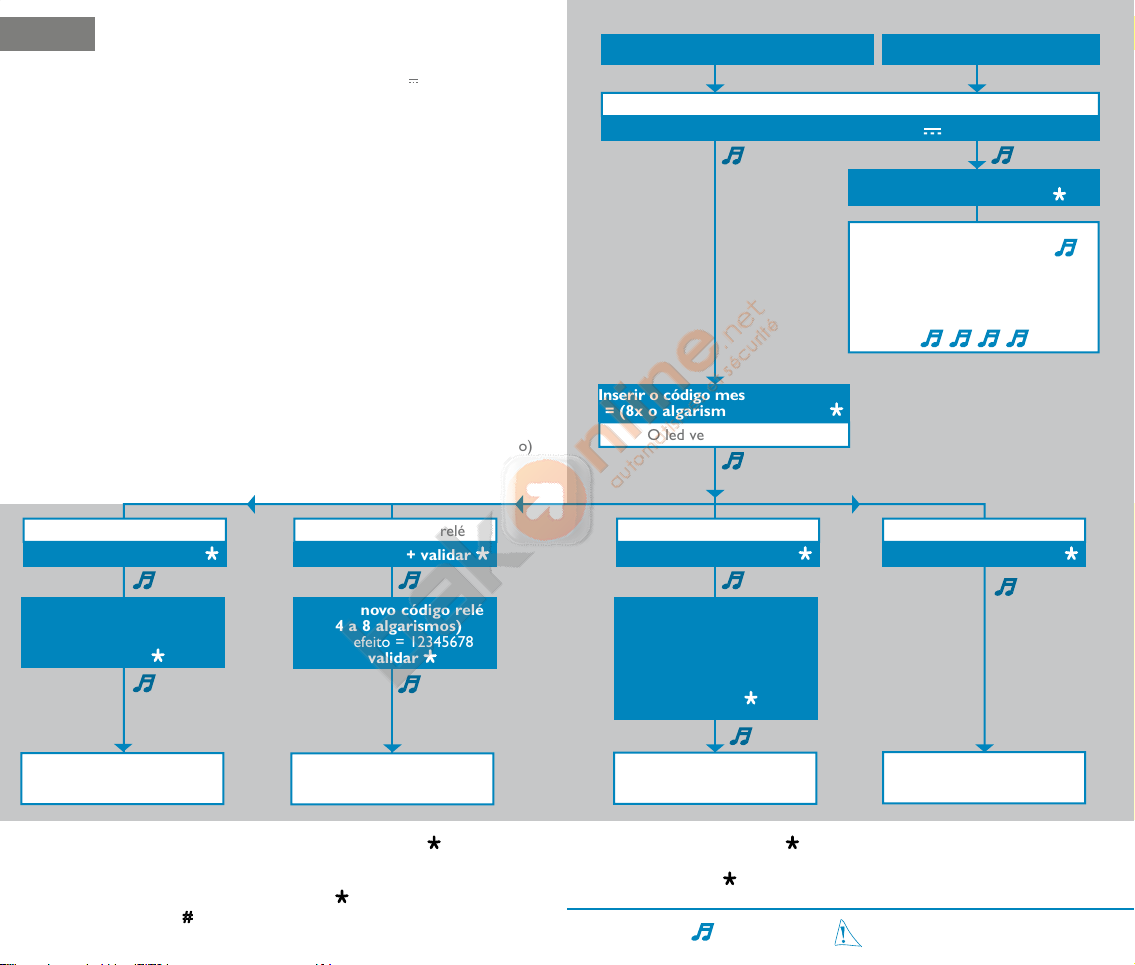

MODO DE PROGRAMACIÓN MODO POR DEFECTO
Conectar los 12 V ~ o 12 V
Poner en marcha el sistema
Nuevo código relé
se registra
Temporización
se registra
Nuevo código maestro
se registra
Introduzca nuevo código
relé (4 a 8 cifras)
Por defecto = 12345678
+ validar
Introduzca temporización
del relé (2 cifras, 01 a 99)
exemple : 05 = 5 segundos
00 = encendido apagado
Por defecto = 5 segundos
+ validar
Introduzca nuevo código
maestro (4 a 8 cifras)
Por defecto = 8 x la cifra 1
+ validar
La puerta está abierta
(El LED verde se enciende)
u
El teclado emite un bip 4 veces
= error
Introduzca el código relé por
defecto = (12345678) + validar
Modo de empleo: Introduzca su código relé y pulse , el relé estará
operativo la temporización que haya sido programado.
Si el relé se programa en encendido/apagado, para el encendido introduzca
su código relé y pulse , para el apagado, vuelva a introducir su código y
pulse #.
RESET : Pulse la tecla , (y manténgala pulsada durante todo el proceso).
Corte la alimentación inmediatamente. Conecte de nuevo la alimentación y
después de 6 bip, suelte la tecla .
El led rojo se enciende
Introduzca el código maestro
por defecto = (8 veces la cifra 1)
+ validar
Introduzca 52 + validar
Temporización del relé
Introduzca 56 + validar
Grabación código maestro
Introduzca 51 + validar
Grabación código relé
código de relé ≠ código maestro
= Melodía
Introduzca 50 + validar
Reconfiguración por defecto
El sistema se reconfigura
por defecto
Español
