2 contents

english 3
1 x inumbrina

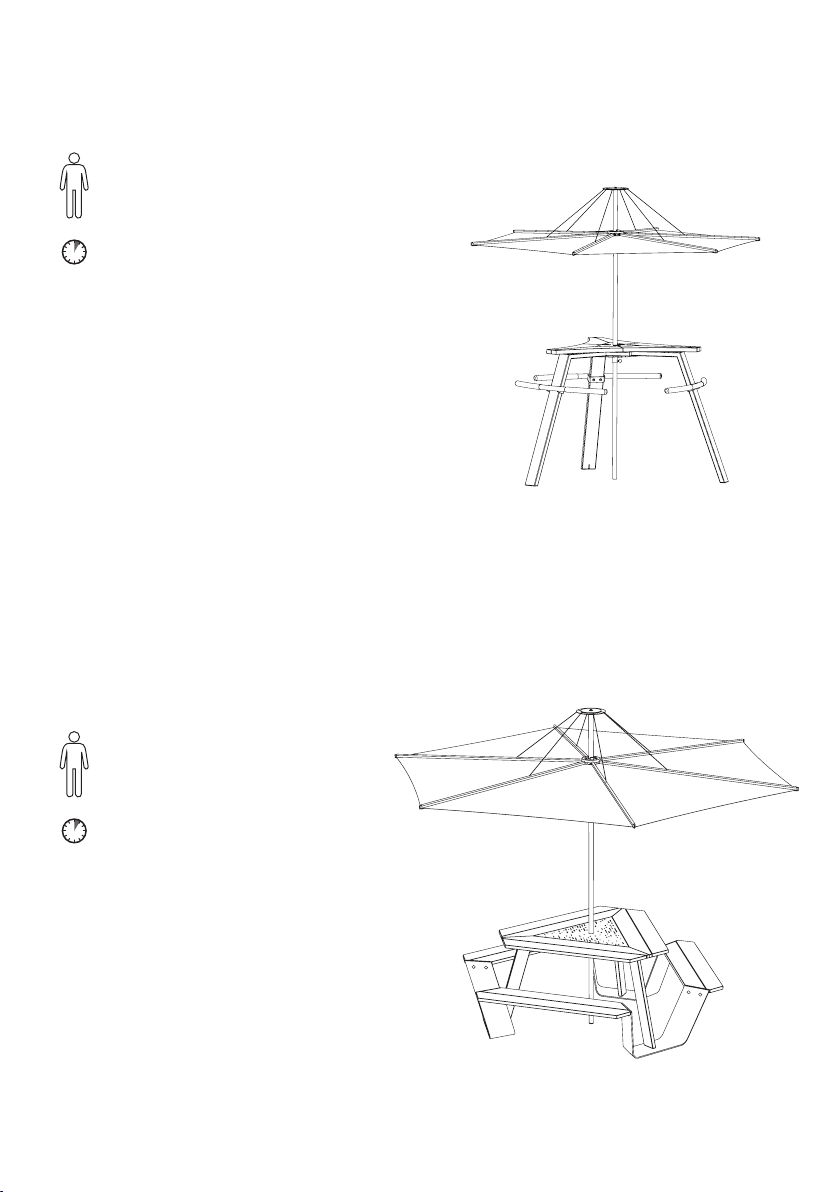

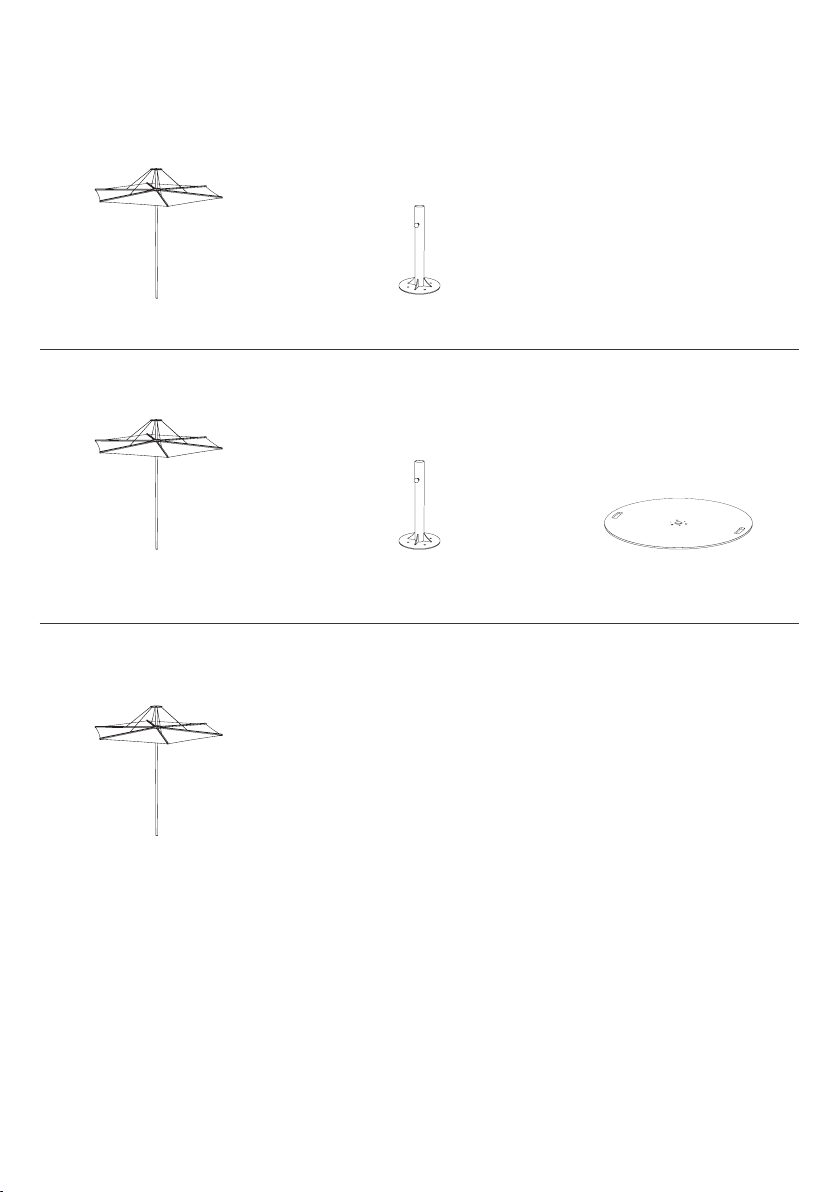

INUMBRINA INTO ABACHUS
1 x inumbrina 1 x extension tube 1 x base plate
INUMBRINA ON BASE PLATE
1 x inumbrina 1 x extension tube
INUMBRINA WITH ASSEMBLY DIRECTLY TO THE FLOOR
CONTENTS

+/- 30 min.
1.
2.

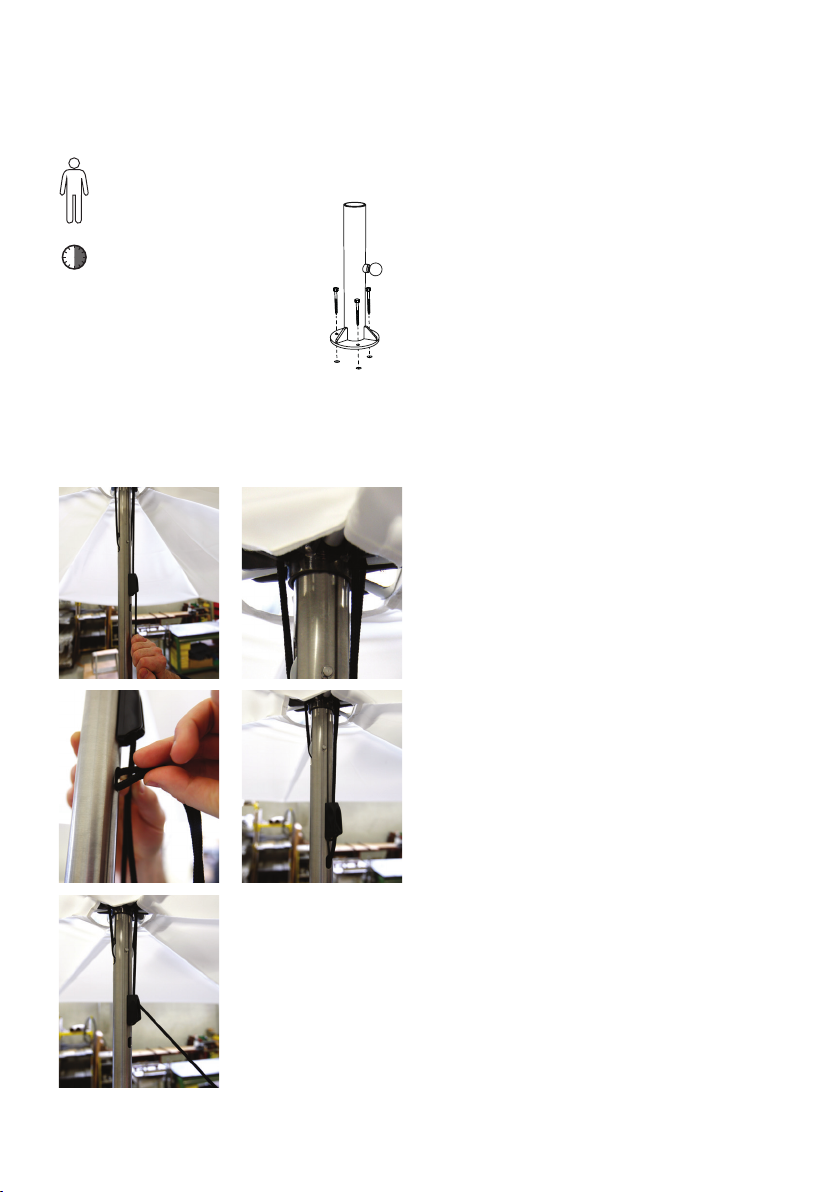

To close the parasol again, take the
rope out of the tube and hold it in
a slight angle. TIP: keep the rope
aslope until the parasol is completely
closed.
1. To open the parasol, rmly pull the rope until the
parasol fabric is almost completely horizontal.
2. To put the rope in the tube, you should fold it
in 2 and put the loop in the hole until it is
completely tucked away.
USE
ASSEMBLY INUMBRINA DIRECTLY TO THE FLOOR
WHAT YOU NEED
1 person
1. Position the stainless steel anchor tube where
you want to install the parasol. Fix it tightly
to the ground using anchor bolts (or other xing
mediums adapted to the surface in question.
2. Insert the Inumbrina parasol in the anchor
tube and fasten it by turning the adjusting screw
clockwise. Always tighten the adjusting screw
until the Inumbrina can no longer revolve on its
axle.
4 assembly directly to the floor - on base plate

+/- 20 min.
Heavy duty parasol base
Standard parasol base
T
h
r
o
u
g
h
s
q
u
a
r
e
h
o
l
e
s
T
h
r
o
u
g
h
h
o
l
e
s
w
i
t
h
t
h
r
e
a
d
T
h
r
o
u
g
h
h
o
l
e
s
w
i
t
h
t
h
r
e
a
d

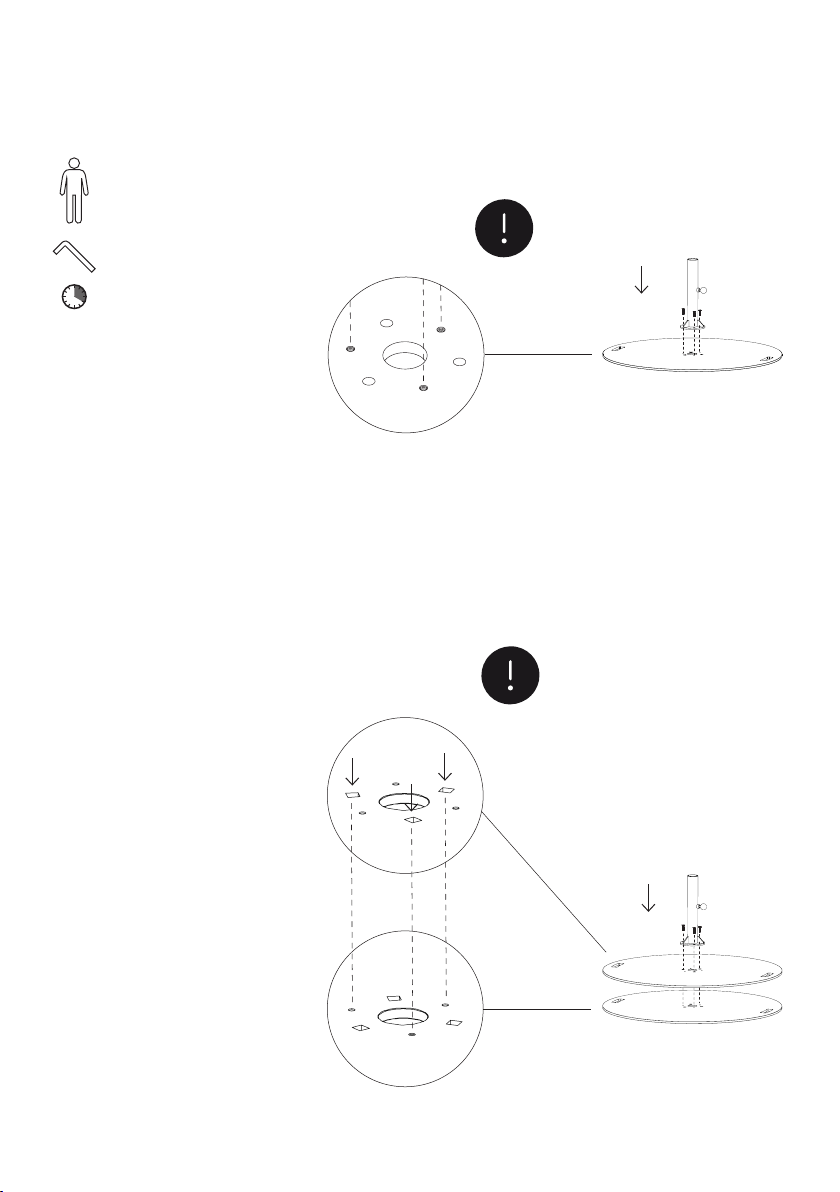

1. Place one of the two galvanised
base plates on the ground. en
position the second base plate on
top of it, make sure the square
holes match the round holes with
thread of the rst base plate. Now
place the stainless steel tube on
top of the two base plates and
make sure the holes of the tube
match with the square holes of the
second base plate. Mount the
stainless steel tube on it with 3
bolts M6x20. Attention: Make
sure that you x the bolts in the
thread of the rst base plate as
shown on the drawing!
2. Plaats vervolgens de Inumbrina
parasol in de basis, en vergrendel
door de stelschroef in wijzerzin te
draaien. Pas als de Inumbrina niet
meer rond haar as kan bewegen, is
de stelschroef voldoende
vastgeklemd.
english 5
1. Place the galvanised steel base
plate on the ground and mount the
stainless steel tube on it with 3
bolts M6x12. Attention: Make sure
that you x the bolts in the thread
of the base plate as shown on the
drawing.
2. Insert the Inumbrina parasol
in the anchor tube and fasten it
by turning the adjusting screw
clockwise. Always tighten
the adjusting screw until the
InUmbrina can no longer revolve
on its axle.
ASSEMBLY INUMBRINA ON BASE PLATE
WHAT YOU NEED
1 person
no. 4 hex key

+/- 5 min.
+/- 5 min.
1 person
WHAT YOU NEED
ASSEMBLY INUMBRINA IN ANKER
To create shade with the Anker, we recommend the
Inumbrina 32.
1. Remove the cover disc.
2. Insert the Inumbrina parasol into the Anker and lock
it into place by turning the knob clockwise. e knob
is only suciently tightened when the Inumbrina can
no longer rotate on its axis.
6 into abachus / anker - maintenance
Insert the Inumbrina parasol in the Abachus anchor tube
and fasten it by turning the adjusting screw clockwise.
Always tighten the adjusting screw until the Inumbrina
can no longer revolve on its axle.
ATTENTION: It is only possible to combine Inumbrina
25 with the Abachus.
ASSEMBLY INUMBRINA INTO ABACHUS
WHAT YOU NEED
1 person

MAINTENANCE
FABRIC
Clean the fabric of the parasol and
the slip over cover by rinsing it with
water and hand soap, cleaning it
with a so brush. First and foremost
beware that the parasol does not get
dirty and use the slip over cover as
much as possible.
We strongly advise you not to use a
high-pressure hose.
Do not use any aggressive detergents,
as they will remove the protective
coating of the fabric.
STAINLESS STEEL TUBE
Stainless steel is not sea water
proof. Especially in an aggressive
environment (maritime climate,
chlorine, acid rain, aggressive
industrial or urban environment) we
recommend to frequently use surface
cleansing, the adequate products
necessary therefore are generally
available.
WARNING
In case of strong winds or when not
in use, protect the Inumbrina with
the (optional) parasol cover or store
it indoors to avoid the parasol from
blowing open or getting dirty.
Do not leave the parasol unattended
when opened.
For ventilation purposes, the cover is
not 100% water proof.
Do not leave closed if not completely
dry. Do not leave the parasol closed
for a long time if it is still damp or
wet.
Store the parasol when not in use
for a long time as follows: vertically,
completely dry and in a dry
environment.
english 7
