Extremis KOSMOS PARASOL User manual

PRODUCT
KOSMOS PARASOL – CONCRETE (WHEEL) BASE –
FLOOR FASTENING – LED LIGHT – MAINTENANCE
KOSMOS PARASOL
© design by dirk wynants
READ INSIDE
ASSEMBLY INSTRUCTIONS,
HOW TO USE, USEFUL TIPS
FOR KEEPING YOUR TOOL FOR
TOGETHERNESS IN SHAPE
LANGUAGES
EN – NL – DE – FR – IT – ES
MORE
WWW.EXTREMIS.BE

2 inhoud
LANGUAGES
ENGLISH P. 3
contents p. 3
assembly concrete base p. 4
assmbly concrete wheel base p. 5
assembly directly to the oor p. 5
assembly parasol p. 6
changing the light bulb p. 8
maintenance p. 9
NEDERLANDS P. 11
inhoud p. 11
montage sokkel in beton p. 12
montage sokel in beton op wielen p. 13
montage grondverankering p. 13
montage parasol p. 14
lamp vervangen p. 15
onderhoud p. 16

english 3
1 x kosmos parasol on tube
(round / square)
1 x connection piece 4 x bolt M8x25
INUMBRA WITH FLOOR FASTENING
4 x screw M5 x 40 4 x plug 4 x plastic glide 4 x bolt M8x25
1 x frame A 1 x frame B 1 x connection piece
1 x kosmos parasol on tube
(round / square)
4 x concrete tile 4 x bolt M10x110
CONTENTS
KOSMOS PARASOL ON CONCRETE BASE

+/- 30 min.
4 assembly concrete base (on wheels) - floor fastening
4. Position the connection piece on top of the concrete
tiles. Make sure that the holes in the connection piece
are perfectly aligned with the holes in the concrete
tiles. Position the at section of the conical part of the
stainless steel tube where you wish your handle to be.
5. You can now attach the connection piece to the
concrete tiles using the four supplied bolts. Tighten
them with a no. 17 spanner.
2. Fix the plastic glides to the bottom of the concrete
tiles: put the supplied plugs into the holes and tighten
the glides with the supplied screws.
3. Put the four concrete tiles on top of the cross-shaped
base. Align the holes in the concrete tiles with the
holes in the metal plate of the cross-shaped base. e
side with the bevelled corners should be facing
downwards.
1. Position the rst element of the cross-shaped base on
the oor where you wish to place the parasol. en
slide the second element over rst one ensuring that
the grooves correspond and t perfectly.
ASSEMBLY CONCRETE BASE
WHAT YOU NEED
no. 17 spanner
1 person
screwdriver

+/- 15 min.
1. Put the four concrete tiles on top of the cross-shaped
base. Align the holes in the concrete tiles with the
holes in the metal plate of the cross-shaped base. e
side with the bevelled corners should be facing
downwards.
2. Position the connection piece on top of the concrete
tiles. Make sure that the holes in the connection piece
are perfectly aligned with the holes in the concrete
tiles. Position the at section of the conical part of the
stainless steel tube where you wish your handle to be.
You can now attach the connection piece to the
concrete tiles using the four supplied bolts. Tighten
them with a no. 17 spanner.

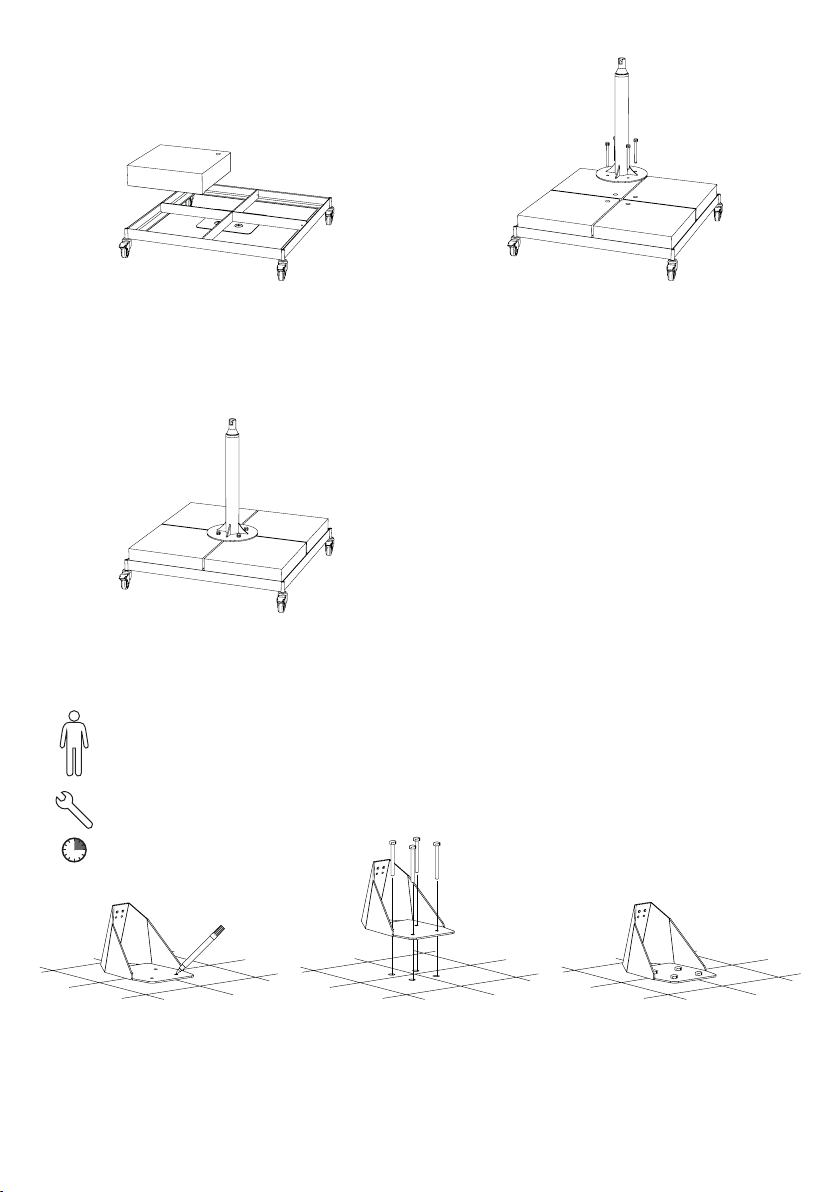

1. Place the connection piece where
you want to place
the parasol and mark the spots to
drill the holes. Drill the holes on
the marked spots.
2. Align the holes in the oor with
the holes in the connection piece.
3. Attach it to the oor using
anchoring bolts (or another
type of xing medium suitable for
your kind of oor). Now proceed
to the section Parasool assembly.
ASSEMBLY FLOOR FASTENING
WHAT YOU NEED
no. 17 spanner
1 person
ASSEMBLY CONCRETE WHEEL BASE
english 5

+/- 30 min.

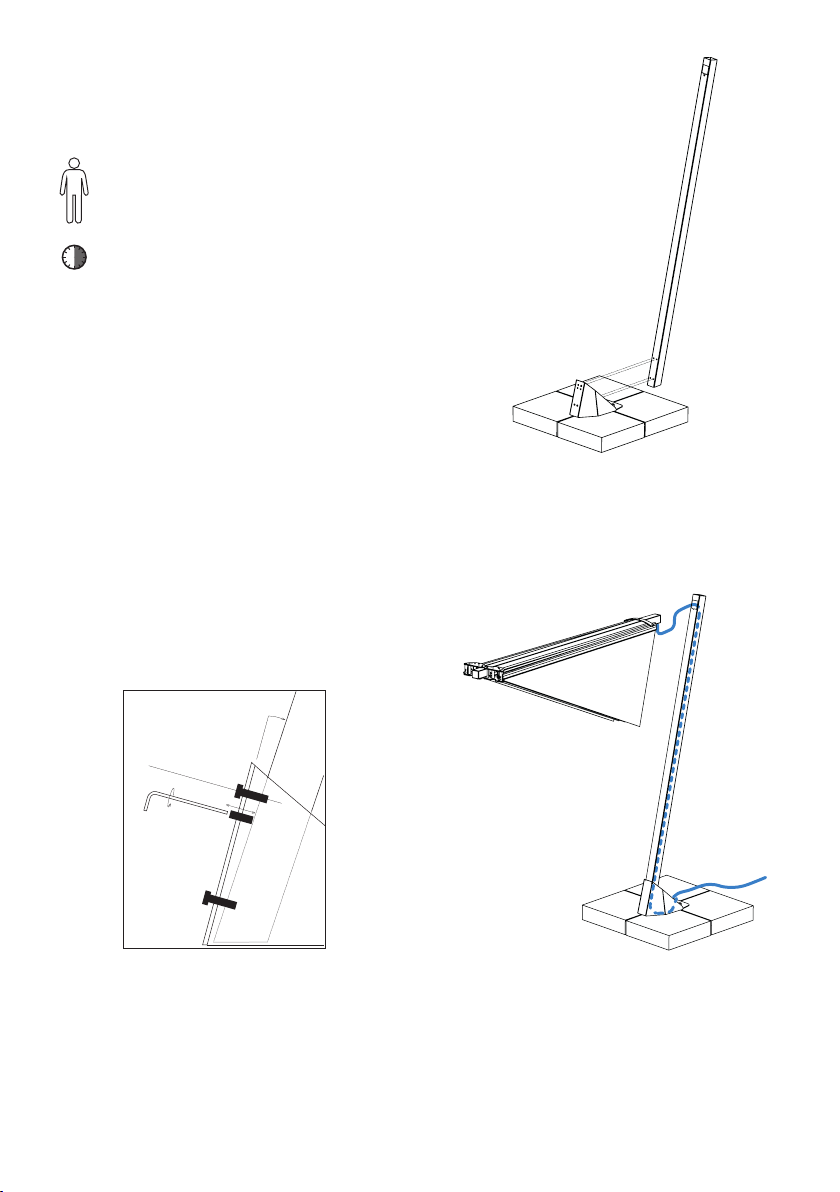

2. e parasol pole can be slightly tilted by turning the
two adjusting screws in the two remaining holes. To
this end, rst loosen the top bolts a little until you
obtain the desired angle. en turn the adjusting
screws clockwise using a 4mm hexagonal wrench
until they touch the parasol pole.
3. Take the parasol with its fabric and bring the cables
as closely as possible to the top of the parasol pole. In
case of optional light, insert the cable in the hole in the
parasol pole and lower it down until it appears at the
bottom. Once the cable is tted, you must ask a
qualied electrician to install a suitable plug on the
cable.
1. Align the holes (two at the bottom and two at the top)
in the stainless steel part with the holes in the parasol
pole. Insert for M8x20 bolts and tighten them securely.
ASSEMBLY KOSMOS PARASOL
WHAT YOU NEED
1 person
6 assembly kosmos parasol

is leather strap can also be used to tkeep the parasol
open: A) in case of rain: creates water draining.
B) Aer a long time not being in use: it’s possible the
parasol magnets don’t keep closed well. is is caused by
internal stress in the parasol cloth. Use the leather strap
on the top of the magnet fastening system, as long as it
takes to stretch the cloth.
5. Now open the parasol. If the magnets don’t close well,
rst loosen the velcro fasteners and open the parasol
again. Only now you can position the velcro fastenere
again.
Put the leather strap on the parasol to prevent the parasol
from opening.
4. Now insert the parasol as far as possible into the hole
in the parasol pole and fasten it by means of the bolts
and put the protective caps onto the parasol and the
parasol pole.
english 7

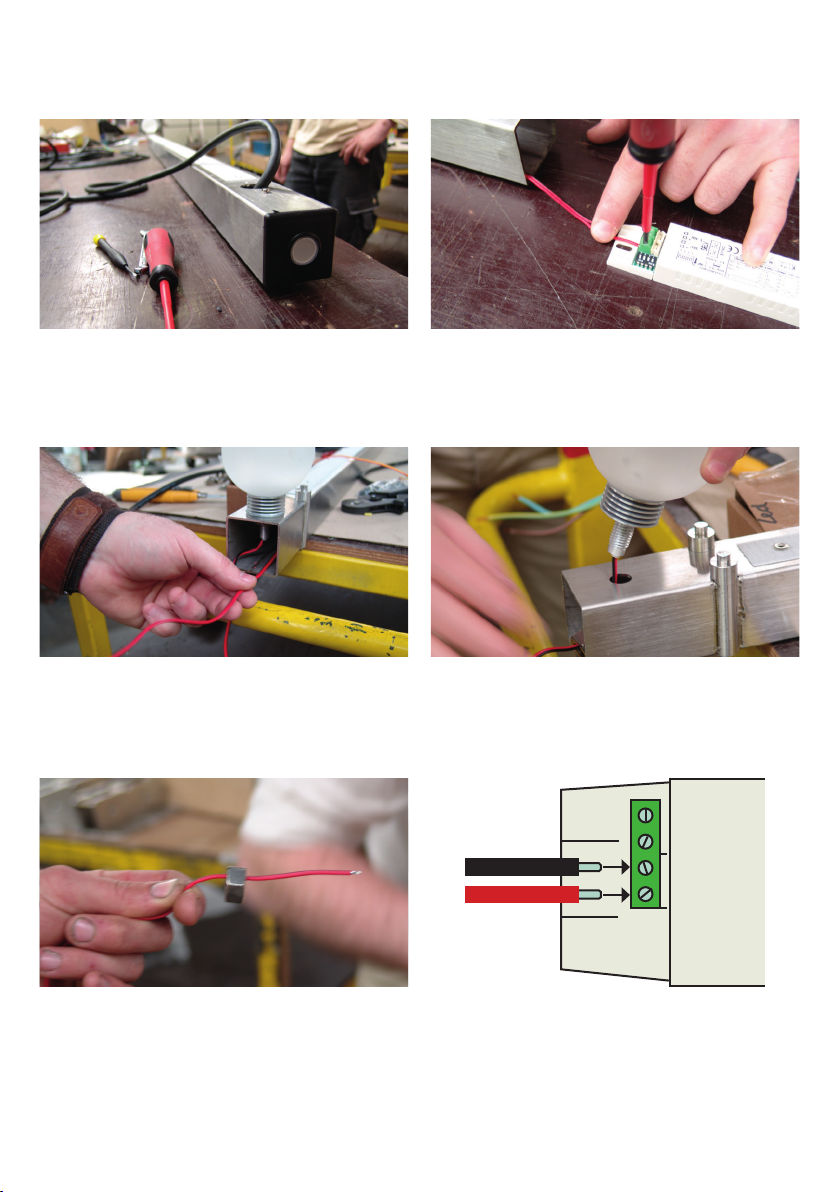

8 changing the light bulb - maintenance
5. Install the new LED light bulb, slide the nut of the
cable and tighten the nut. Push the cable right through
the parasol frame.
6. Attach the 2 cables to the LED adapter as shown in the
drawing above. Fit the protective caps at each end of
the parasol frame.
3. Remove the protective cap at the other end of the
parasol frame. Pull the cable through the frame and
unscrew the nut holding the light socket.
4. Remove the faulty LED light bulb and unscrew the
globe so that you can use it again with the new LED
light bulb. Do not forget the insert the rubber ring.
1. Remove the parasol fram’s protective cap with the
switch and remove the LED adapter from the parasol
frame.
2. Detach the red and the black cable from the adapter.
CHANGING THE LIGHT BULB

english 9
MAINTENANCE
FABRIC
To clean the parasol fabric and slip-
over cover, rinse them with soapy
water and rub carefully using a so
brush. It is important to prevent the
parasol fabric from getting really
dirty. Use the slip-over cover as
much as possible.
Never use any high-pressure cleaning
equipment to clean the parasol
fabric.
Do not use detergents, as they will
remove the fabric’s protective
coating.
Always brush very soly and be
particularly careful at the seams. If
you brush too hard, the seams might
come apart.
In case of tenacious stains we
recommend using ‘HG sunshade,
canvas and tent restorer’. For more
information on this product, please
visit the website www.hg.eu. Strictly
follow the instructions on the bottle!
STAINLESS STEEL
Stainless steel is not sea waterproof.
Especially in an aggressive
environment (maritime climate,
chlorine, acid, rain, aggressive
industrial or urban environment) we
recommend to frequently use surface
cleaning, the adequate products
necessary therefore are generally
available.
CAUTION
In case of strong winds, close the
parasol and use the slip-over cover to
prevent the parasol from opening or
getting dirty.
Never leave the parasol unattended
when opened.
Do not leave the parasol closed if tthe
fabric is not completely dry. Do not
leave it closed for a long time in damp
conditions.
If you are not planning on using
the parasol for quite a while, store
it as follows: completely dry in dry
conditions.
is product meets the
requirements of European
directives 2006/95/CE en 2004/108/
CE.
SPECIFICATIONS
° model: KPR of KPV + KLED
° 110 - 220 V - 50/60 Hz
° 1 x 7 W
° type lamp: Extremis KLED lamp
° IP 65
CAUTION
e supplied plug (part of KPR or
KPV) is a Europlug (Type E). In
countries where this type of plug is
not used, please provide a suitable
plug yourself.
e assembly and the replacement
of the LED light bulbs may only
be carried out by a qualied
electrician. Extremis shall not be
liable in any way for any damage
caused by incorrect assembly,
improper or unforeseeable
use, taking account of all the
specications and instructions
contained in this manual.
DECLARATION OF CONFORMITY

10 inhoud
LANGUAGES
ENGLISH P. 3
contents p. 3
assembly concrete base p. 4
assmbly concrete wheel base p. 5
assembly directly to the oor p. 5
assembly parasol p. 6
changing the light bulb p. 8
maintenance p. 9
NEDERLANDS P. 11
inhoud p. 11
montage sokkel in beton p. 12
montage sokel in beton op wielen p. 13
montage grondverankering p. 13
montage parasol p. 14
lamp vervangen p. 15
onderhoud p. 16

nederlands 11
INHOUD
KOSMOS PARASOL OP SOKKEL IN BETON
KOSMOS PARASOL MET GRONDVERANKERING
1 x kosmos parasol op paal
(rond / vierkant)
4 x betonblok 4 x bout M10x110
1 x kosmos parasol op paal
(rond / vierkant)
1 x grondbevestigingsstuk 4 x bout M8x25
1 x frame A 1 x frame B 1 x bevestigingsstuk
4 x schroef M5x40 4 x plug 4 x dopje 4 x bout M8x25

MONTAGE SOKKEL IN BETON
BENODIGDHEDEN
steeksleutel nr. 17
1 persoon
philips schroevendraaier
1. Plaats het eerste stuk op de grond, daar waar u de
parasol wil opstellen. Schuif vervolgens het tweede
stuk er over, zodat de sleuven in elkaar passen.
+/- 30 min.
2. Bevestig de plastic dopjes onderaan de betonblokken:
plaats bijgeleverde plug in het blindgat en bevestig dan
de dop door middel van bijgeleverde schroef.
3. Plaats nu de 4 betonblokken op het
positionneringskruis. Zorg ervoor dat de openingen
in de betonblokken steeds boven de openingen in de
onderplaat van het postioneringskruis passen. De
kant waar de randen afgeschuind zijn, is de onderkant.
4. Plaats nu het bevestigingsstuk op de betonblokken en
zorg ervoor dat de gaten van het bevestigingsstuk
mooi over de gaten van de betonblokken passen.
5. Het bevestigingsstuk kan nu vastgemaakt worden
d.m.v. de 4 bijgeleverde bouten. Span deze aan met een
steeksleutel van 17.
12 montage sokkel in beton (op wielen) - grondbevestiging

nederlands 13
1. Plaats het grondbevestigingsstuk
op de plaats waar u de parasol wil
opstellen, en markeer de vier
gaten. Boor de vier gaten waar
deze zijn getekend.
2. Plaats nu het
grondbevestigingsstuk terug en
zorg ervoor dat de gaten mooi
overeenkomen.
3. Het grondbevestigingsstuk kan
nu vastgemaakt worden d.m.v.
bouten (of de
bevestigingsmiddelen die
best geschikt zijn voor uw
ondergrond).
SOKKEL IN BETON OP WIELEN
MONTAGE GRONDVERANKERING
BENODIGDHEDEN
steeksleutel nr. 17
1 persoon
+/- 15 min.
1. Plaats de de 4 betonblokken op het frame met wielen.
Zorg ervoor dat de openingen in de betonblokken
steeds boven de openingen in de onderplaat van het
positioneringskruis passen. De kant waar de randen
afgeschuind zijn, is de onderkant.
2. Plaats nu de rvs buis op de betonblokken en zorg
ervoor dat de gaten in de rvs schijf mooi over de gaten
van de betonblokken passen. Plaats het vlakke gedeelte
van de kone daar waar u de hendel wil. De rvs buis kan
nu vastgemaakt worden d.m.v. de 4 bijgeleverde
bouten. Span deze aan met een steeksleutel van 17.

14 montage kosmos parasol
MONTAGE KOSMOS PARASOL
BENODIGDHEDEN
+/- 30 min.
1 persoon
1. Steek 4 bouten door de daarvoor voorziene openingen
(twee onderaan en twee bovenaan). Schuif vervolgens
de parasolpaal op de bouten. Draai goed aan.
2. De twee vrije openingen dienen om de parasol iets
naar achter te laten hellen, door middel van
stelschroeven. Schroef hiervoor eerst de bovenste
bouten weer wat losser tot de ideale hoek wordt
bereikt, en draai vervolgens de stelschroees
in wijzerzijn tot tegen de verticale buis. Gebruik
hiervoor een inbussleutel nr.4.
3. Neem het parasolframe met doek en ga met het snoer
zo dicht mogelijk bij het uiteinde van de parasolpaal.
Laat het snoer door de opening zakken tot het
onderaan tevoorschijn komt. Na de montage dien een
erkend elektriciën het uiteinde van de kabel te
voorzien van een gepaste stekker.

nederlands 15
4. Steek nu de parasol door de opening in de verticale
buis tot dit blokkeert en vergrendel met de bouten.
Plaats de passende doppen op het parasolframe en de
verticale buis.
5. Open nu de parasol. Houdt de magneetsluiting het
niet, maak dan eerst de velcroband los en open de
parasol opnieuw. Pas nu mag je de velcroband opnieuw
sluiten.
In gesloten toestand dient men het lederen riempje op
het parasolframe vast te maken aan de twee buitenste
baleinen om te verhinderen dat de parasol open gaat.
Dit riempje kan ook gebruikt worden om de parasol
open te houden: A) bij regen: creëert afvoerkanalen.
B) Na lange tijd de parasol niet gebruikt te hebben:
mogelijks houdt de magneetsluiting het tijdelijk niet,
door interne spanning in het parasoldoek. Plaats dan
zolang als nodig het riempje op de magnetische baleinen
(zoals te zien op de foto) zodat de stof opnieuw wat rekt.

16 lamp vervangen - onderhoud
LAMP VERVANGEN
1. Verwijder de buisdop met schakelaar en haal de LED
adapter uit de parasolbuis.
2. Haal het rode en het zwarte kabeltje uit de adapter.
3. Verwijder de buisdop in het centrum van de parasol,
trekt het snoer doorheen de buis en draai de moer van
de verlichtingssokkel los.
4. Verwijder de kapotte LED uit de buis en draai de bol
er af, zodat deze op de nieuwe LED lamp bevestigd
kan worden. Vergeet hierbij niet ook de rubberen ring
te plaatsen.
5. Plaats de nieuwe LED, schuif de moer over het snoer,
en span de moer aan. Steek de kabel door de buis zodat
deze aan het andere uiteinde tevoorschijn komt.
6. Verbind de kabeltjes met de LED adapter. Plaats beide
doppen opnieuw op de uiteinden van de parasolbuis.

nederlands 17
ONDERHOUD
STOF
Reinig het zeil van de parasol en de
hoes door te spoelen met water en
handzeep, en voorzichtig te wrijven
met een zachte borstel. Zorg er in
eerste instantie voor dat de parasol
stof niet te vuil wordt en plaats zo
veel mogelijk de hoes over de parasol.
Spuit de parasol nooit af met een
hoge drukreiniger.
Gebruik geen detergenten. Deze
tasten de beschermlaag van het
textiel aan.
Borstel zeer zacht, wees extra
voorzichtig op de naden, deze
kunnen loskomen bij te harde
wrijving.
Bij hardnekkige vlekken raden wij
aan ‘zonnescherm- dekzeil- en
tentenopfrisser’ te gebruiken van het
merk ‘HG’. Zie www.hg.eu voor meer
info. Volg strikt de instructies op de
acon!
INOX BUIS
Roestvast staal is niet
zeewaterbestendig. Vooral in een
agressieve omgeving (maritiem
klimaat, chloor, zure regen,
agressieve industriële of stedelijke
omgeving) raden wij aan om
regelmatig het oppervlak te reinigen.
De geschikte producten voor het
reinigen van roestvrij staal zijn in de
handel te koop.
OPGEPAST
Bij hevige wind of niet gebruik, sluit
de parasol en breng de hoes aan om
te vermijden dat de parasol open
waait of vuil wordt.
Laat de geopende parasol nooit
onbewaakt achter.
Laat de Kosmos Parasol niet gesloten
als ze niet volledig droog is. Laat ze
niet gedurende lange tijd gesloten in
vochtige omstandigheden.
Als u de parasol voor lange rijd
niet gebruikt, berg ze dan op als
volgt: perfect gedroogd in een droge
omgeving.
Dit product is in
overeenstemming met de
eisen van de Europese richtlijnen
2006/95/CE en 2004/108/CE.
SPECIFICATIES
° model: KPR of KPV + KLED
° 110 - 220 V - 50/60 Hz
° 1 x 7 W
° type lamp: Extremis KLED lamp
° IP 65
WAARSCHUWING
De geleverde stekker (onderdeel van
KPR of KPV) is van het EU-type
(Type E). In de landen waar dit type
stekker niet gebruikt wordt, dient
men zelf een stekker te voorzien.
De montage en het vervangen
van de LED’s dient uitgevoerd te
worden door een erkend elektriciën.
Extremis kan niet aansprakelijk
gesteld worden voor eventuele
schade bij een slechte installatie, of
bij oneigenlijk en niet voorzienbaar
gebruik, rekening houdend met
alle specicaties en voorschrien
vermeld in deze handleiding.
VERKLARING VAN DE CONFORMITEIT

www.extremis.com
Our headquarters:
Couthoflaan 20b
B-8972, Poperinge
[e-mail]
+ 32 57 346020
Connect with us:
Download our augmented reality app from the App Store
and configure our tools in your garden!
All rights reserved. Unless otherwise specified, all designs and photographs contained in this publication are copyright protected
and are the property of Extremis. No part of this publication may be copied or distributed without Extremis’ prior written consent.
The names of the authors of photographs to which we do not hold rights are mentioned here. We have done our utmost to provide a
comprehensive list of names. In the event of an alleged breach, please contact the editorial sta. © Extremis
20191104
