Estimado
Cliente
A partir de hoy tus deberes serán más fáciles que
nunca. El aparato de la marca es excep-
cionalmente fácil de usar y perfectamente ecaz.
Después de leer el manual, el uso no será ningún
problema.
El equipo, antes de abandonar la fábrica y ser
embalado, fue minuciosamente comprobado que
funciona seguramente en los puestos de control
de calidad.
Les rogamos lean con atención este manual de la
primera puesta en marcha de este aparato. Seguir
las instrucciones incluidas en el presente manual
les protegerá del uso inadecuado. Guardar este
manual para tenerlo siempre accesible.
Seguir estrictamente las instrucciones de uso
para evitar siniestros.
Atentamente

5
INDICACIONES RELACIONADAS
CON SEGURIDAD
• ¡Lea detenidamente este manual antes de usar el apa-
rato!
• El aparato está destinado solamente para usar en casa.
• El fabricante se reserva el derecho a realizar cambios
que no inuyan en la forma de funcionamiento del apa-
rato.
• El fabricante no se responsabiliza de eventuales daños o
incendios ocasionados por el equipo que resulten de la
falta de observancia de recomendaciones del presente
manual.
• La campana de cocina sirve para evacuar los vahos de
cocina. No se debe usarla para otros objetivos.
• La campana que funciona en modo de extractor debe es-
tar conectada a respectivo canal de ventilación (no co-
nectar a canales de chimenea, de humo o de gases de
escape que se encuentren en uso). La campana requie-
re instalación de conducto de evacuación de aire hacia
fuera. El largo de conducto (muchas veces es tubo de Ø
120 mm ó 150 mm) no debe ser más largo que 4-5 m. El
conducto de evacuación de aire también es requerido en
las campanas telescópicas y de muebles en modo de
absorbedor.
• La campana que funciona en modo de absorbedor re-
quiere instalación de ltro con carbón activo. En este
caso no se requiere instalación de conducto de evacua-
ción de aire hacia fuera, pero se recomienda el montaje
de volante de soplado de aire (solamente campanas de
chimenea).
• La campana tiene iluminación independiente y ventilador
de extracción dotado de posibilidad de jar una de las
velocidades de giro.
• En función de la versión de equipo la campana está des-
tinada para jar de manera permanente en una pared

6
vertical por encima de la cocina de gas o eléctrica (cam-
panas de chimenea y universales); en el techo por enci-
ma de la cocina de gas y eléctrica (campanas de isla); en
la pared de los muebles que se encuentran por encima
de la cocina de gas o eléctrica (campanas telescópicas y
para empotrar). Antes del montaje se debe asegurar que
la estructura de la pared / techo es adecuada para sopor-
tar la campana. Algunos modelos de campanas pesan
mucho.
• La altura de montaje de aparato por encima de la placa
eléctrica se encuentra en la tarjeta de producto (espe-
cicación técnica de aparato). Si en el manual de insta-
lación de aparatos a gas se da una distancia mayor, se
debe tenerlo en cuenta (Fig 1).
• Por debajo de la campana de cocina no se puede dejar
fuego abierto a la hora de quitar los vasos del quemador,
se debe dejar fuego mínimo. Siempre se debe compro-
bar que la llama no sale fuera del vaso ya que esto hace
pérdida indeseada de energía y concentración peligrosa
de calor.
• Los platos preparados en grasa debe estar vigilados per-
manentemente ya que la grasa puede encenderse.
• Antes de cada operación de limpieza, cambio de ltro o
antes de empezar la reparación se debe sacar el enchu-
fe de aparato de contacto.
• El ltro de grasa para la campana se debe limpiar al me-
nos una vez al mes, ya que si saturado de grasa es peli-
groso.
• Si en el cuarto, además de la campana, se usan otros
aparatos de alimentación no eléctrica (por ejemplo, hor-
nos a combustibles líquidos, calentadores de ujo, escal-
fadores), se debe cuidar de ventilación suciente (admi-
sión de aire). Una explotación segura es posible con el
trabajo simultáneo de campana y aparatos quemadores,
dependientes del aire que existe en el cuarto, en el lugar
donde se encuentran estos aparatos existe hipertensión
por encima de 0,004 milibar (este punto no se debe te-
ner en cuenta cuando la campana es usada como ab-

7
sorbedor de olores).
• La campana no debe servir como supercie de soporte
para las personas que se encuentran en la cocina.
• La campana debe limpiarse muy frecuentemente tanto
fuera como pro dentro (AL MENOS UNA VEZ AL MES,
manteniendo las indicaciones relativas al mantenimiento
del presente manual).En caso de no seguir los principios
relativos a la limpieza de la campana y cambio de ltros
puede surgir amenaza de incendio.
• Cuando el cable de alimentación esté dañado, deberá
ser reemplazado en un taller especializado de repara-
ción.
• Hay que garantizar la posibilidad de desconectar el apa-
rato de la red eléctrica, por medio de la desconexión del
interruptor bipolar.
• El presente aparato no debe ser usado por personas (in-
cluyendo niños) con capacidad física, sensual y psíquica
limitada y por las personas que no tengan experiencia o
conocimientos del empleo del aparato con tal de que se
encuentren bajo vigilancia o sigan las instrucciones de
uso del aparato por la persona responsable de su segu-
ridad.
• Hay que jarse en que los niños sin tutela no usen ni jue-
guen con el aparato.
• Comprobar que el voltaje de la tabla nominal equivale a
los parámetros locales de alimentación.
• Antes montar desarrollar y enderezar el cable eléctrico.
• Los materiales de embalaje (saquitos de polietileno, tro-
zos de poliuretano, etc.) deben ser guardados lejos del
alcance de niños a la hora de desembalar.
• Antes de conectar la campana a la red eléctrica siempre
se debe controlar que el cable eléctrico fue instalado co-
rrectamente y NO fue aplastado por la campana durante
el montaje. No conectar el aparato a la red eléctrica an-
tes de terminar el montaje.
• Está prohibido usar la campana sin montar los ltros de
grasa de aluminio.
• Está absolutamente prohibido preparar platos a fuego

8
abierto (ambeado).
• En cuanto a los medios de seguridad y técnicos relativos
a la evacuación de gases de combustión se debe seguir
absolutamente las leyes emitidas por las autoridades lo-
cales.
• No enroscar tornillos o elementos de jación de confor-
midad con el presente manual puede amenazar la salud
y la vida.
• Las campanas colgantes funcionan solament en el modo
de absorbedor de olores
• ¡ATENCIÓN! Si no se instalan los tornillos y elementos
de jación de acuerdo con estas instrucciones se puede
incurrir en riesgos de naturaleza eléctricos.

9
DESEMBALAJE
El aparato ha sido asegurado contra daños
antes del transporte. Después de desem-
balar el dispositivo les rogamos eliminen
los elementos del embalaje de forma que
no sea nociva para el medio ambiente.
Todos los materiales empleados para em-
balar no son nocivos para el medio ambien-
te, en un 100% sirven para ser reciclados y
llevan símbolos respectivos.
¡Advertencia! Los materiales de embalaje (saquitos de po-
lietileno, trozos de poliuretano, etc.) deben ser guardados
lejos del alcance de niños a la hora de desembalar.
ELIMINACIÓNDEAPARATOSUSADOS
Este aparato está marcado con el símbo-
lo de contenedor para desechos tachado,
según la Directiva Europea 2012/19/CE.
Dicho símbolo informa que este aparato,
pasado el periodo de su uso, no debe ser
eliminado junto con los demás desechos
procedentes de hogares.
El usuario está obligado a devolverlo a un
lugar destinado para recoger el equipo eléctrico y electró-
nico gastado. Las entidades que realizan la recogida, inclu-
yendo los puntos locales de recogida, tiendas, y entidades
municipales, crean un sistema adecuado que permite la de-
volución de estos aparatos.
El adecuado uso del equipo eléctrico y electrónico gasta-
do ayuda a evitar las consecuencias que son nocivas para
humanos y para el medio ambiente procedentes de la pre-
sencia de componentes peligrosos e inadecuado almace-
namiento y procesamiento de estos dispositivos.

10
USO
Control de campana

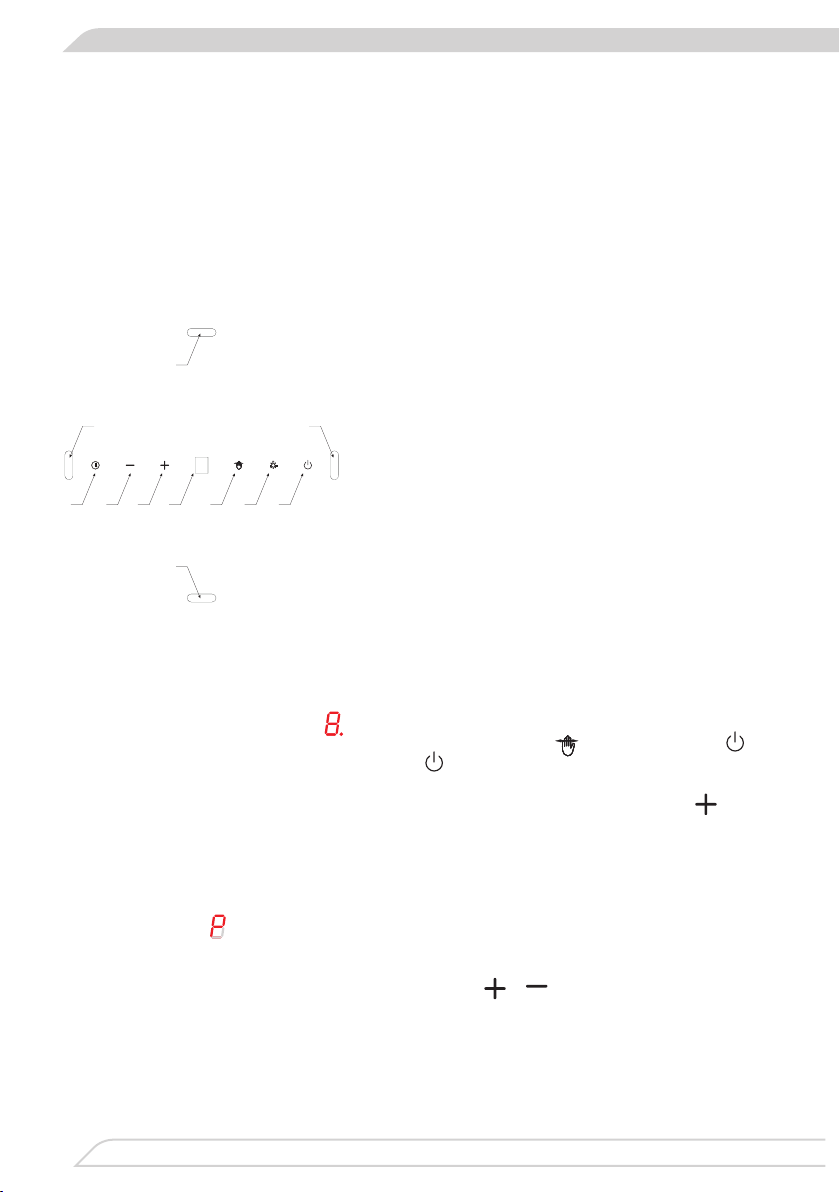

El panel de control de la campana está presentado en el dibujo 4, para recordar
también lo ponemos a continuación:
1
2
3
1
2
4 5 6 7 8 9

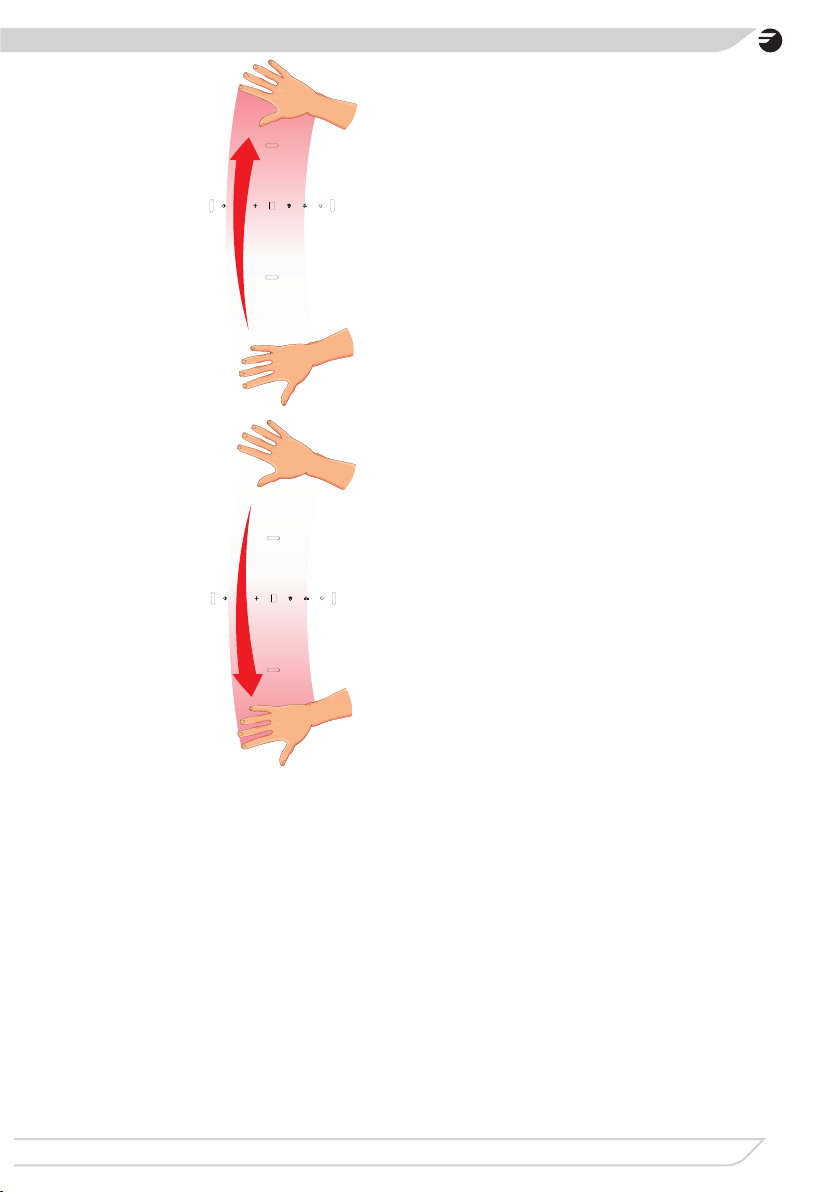

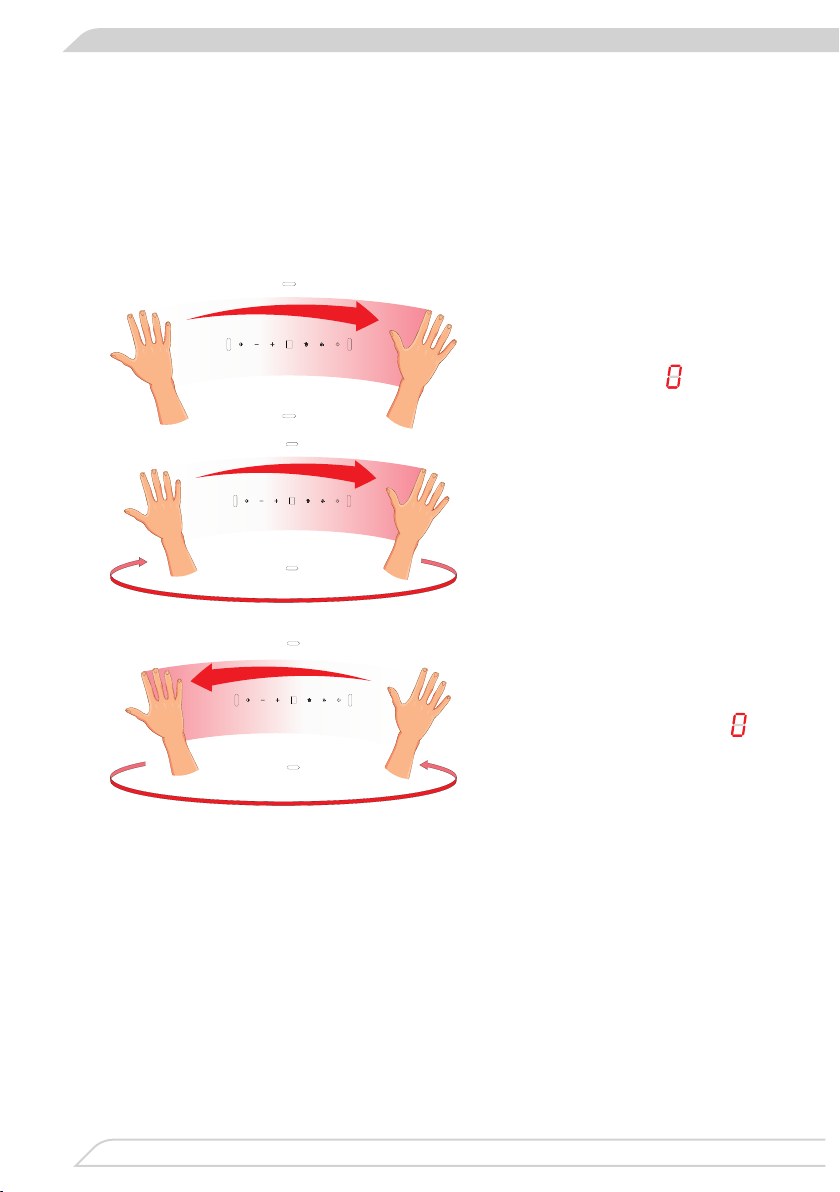

El aparato está dotado de sensores de control
de gestos:
1- Sensores de movimiento responsables de
activación / desactivación de iluminación
2- Sensores de movimiento responsables de
cambio de marchas del aparato
El panel de control está dotado de sensores.
Sus funciones están descritas a continuación:
3- Sensor Timer (demora en desactivación de
campana)
4- Sensor de cambio de marcha un nivel más
arriba
5- Sensor de cambio de marcha de nivel más
arriba.
6- Visualizador
7- Sensor de administración de gestos
8- Sensor de control de iluminación
9- Sensor de modo StandBy (de espera)
Después de conectar el aparato a la alimentación, en el visualizador aparecerá
para una fracción de segundo , luego el visualizador se apagará. En el panel
está iluminado solamente el sensor de control de gestos . Tocar el sensor ,
para activar el modo de espera (el sensor además se iluminará).
Para activar la turbina del aparato, en el modo de espera toque el sensor .
Marchas posibles para jar:
• Marcha inferior (1). Usar esta marcha con pocos vahos.
• Marchas intermedias (2-3). Usar esta marcha con media cantidad de vahos,
por ejemplo, a la hora de cocinar muchos platos al mismo tiempo.
• Modo Turbo ( )- Usar esta marcha con mayor cantidad de vahos, por ejemplo,
a la hora de freír o asar a la parilla.
Se puede cambiar de marchas con los sensores y .
¡Advertencia! El modo Turbo está activo solamente durante 5 minutos (el punto en
el visualizador parpadea), pasado este tiempo la marcha automáticamente pasará
a la de un nivel más abajo. El modo Turbo tiene limitación en cuanto al tiempo
sumario de su aplicación; si activamos cada vez el modo turbo, puede usarlo como
máximo solamente durante 30 minutos (incluyendo también las pausas entre las
siguientes activaciones del Modo Turbo no más largas que 5 minutos). Pasado
