Fbt Muse 210LND User manual

IT / MANUALE D’USO
EN / OPERATING MANUAL
CODE: 44809
210LND / 210LN / 210L

INFORMAZIONI GENERALI
MUSE 210LND / 210LN / 210L Manual
Version : 1.1 ita, en - 11/2021 Code: 44809
Conservare questo documento in un luogo sicuro in modo che sia
disponibile per riferimento futuro.
Controllare regolarmente il sito web FBT per l’ultima versione di questo
documento.
Quando si rivende questo prodotto, consegnare questo documento al
nuovo proprietario.
FBT Elettronica SpA – 62019 Recanati (Italy)
www.fbt.it – [email protected]
AVVERTENZE........................................................................................ 4
CARATTERISTICHE GENERALI ........................................................ 5
Descrizione .............................................................................................. 5
Speciche................................................................................................... 5
DIMENSIONI ......................................................................................... 6
PANNELLO & INGRESSI ..................................................................... 7
Muse 210LND / 210LN........................................................................ 7
Muse 210L................................................................................................. 7
ALIMENTAZIONE................................................................................. 8
Alimentazione 220V / 240V............................................................... 8
Alimentazione 120V.............................................................................. 8
CONNESSIONI...................................................................................... 9
Connessione xlr....................................................................................... 9
Connessione ethernet.......................................................................... 9
Speakon ...................................................................................................... 9
COLLEGAMENTI ................................................................................10
COLLEGAMENTO IN RETE..............................................................12
Collegamento dei diffusori in rete.................................................12
Procedura upgrade ln / lnd................................................................12
CONTROLLI E FUNZIONI ................................................................13
Innito system management suite ................................................13
Descrizione interfaccia ......................................................................14
ACCESSORI..........................................................................................18
Muse 210LND /210LN /210L .........................................................18
INSTALLAZIONE.................................................................................19
Avvertenze installazione...................................................................19
Congurazioni .......................................................................................20
Vertical array..........................................................................................22
Ground stackng.....................................................................................24
SPECIFICHE TECNICHE....................................................................26
210LND / 210LN / 210L

4
• Leggere queste istruzioni
• Conservare queste istruzioni
• Fare attenzione a tutti gli avvertimenti
• Seguire tutte le istruzioni
• Non usare questo dispositivo vicino all’acqua
• Pulire solo con uno stronaccio asciutto
• Non ostruire le aperture di ventilazione. L’installazione deve essere
eseguita in base alle istruzioni fornite dal produttore.
• Non installare nelle vicinanze di fonti di calore come termosifoni,
valvole di regolazione, stufe o altri apparecchi ( amplicatori
compresi ) che producono calore
• Non annullare l’obiettivo di sicurezza delle spine polarizzate o con
messa a terra. Le spine polarizzate hanno due lame, una più larga
dell’altra. Una spina con messa a terra ha due lame e un terzo
polo di terra. La lama larga o il terzo polo servono per la sicurezza
dell’utilizzatore. Se la spina fornita non è adatta alla propria presa,
consultare un elettricista per la sostituzione della spina.
• Proteggere il cavo di alimentazione dal calpestio e dalla
compressione, in particolare in corrispondenza di spine, prolunghe
e nel punto dal quale escono dall’unità.
• Usare solo dispositivi opzionali/accessori specicati dal produttore.
• Utilizzare esclusivamente con carrelli, supporti, treppiedi,
mensole o tavole specicati dal produttore o venduti unitamente
all’apparecchio. Se si utilizza un carrello prestare attenzione
durante lo spostamento combinato del carrello e dell’apparecchio,
per evitare il vericarsi di danni dovuti ad eventuale ribaltamento.
• Staccare la spina in caso di temporale o quando non si usa
l’apparecchio per un lungo periodo.
• Per l’assistenza tecnica rivolgersi a personale qualicato. L’assistenza
tecnica è necessaria nel caso in cui l’unità sia danneggiata, per es.
per problemi del cavo di alimentazione o della spina, rovesciamento
di liquidi od oggetti caduti all’interno dell’apparecchio, esposizione
alla pioggia o all’umidità, anomalie di funzionamento o cadute
dell’apparecchio.
ATTENZIONE
RISCHIO DI SHOCK ELETTRICO
NON APRIRE
PER EVITARE IL RISCHIO DI SHOCK ELETTRICO NON APRIRE IL
COPERCHIO NON USARE UTENSILI MECCANICI ALL’INTERNO
CONTATTARE UN CENTRO DI ASSISTENZA QUALIFICATO. PER
EVITARE IL RISCHIO DI INCENDIO O DI SHOCK ELETTRICO NON
ESPORRE L’APPARECCHIATURA ALLA PIOGGIA O ALL’UMIDITA’.
IL DISPOSITIVO DEVE ESSERE COLLEGATO ALLA RETE ELETTRICA
PRINCIPALE ATTRAVERSO UNA PRESA DI ALIMENTAZIONE CON UN
COLLEGAMENTO DI MESSA A TERRA PROTETTIVO.
ATTENZIONE: il simbolo del cassonetto barrato, ove
riportato sull’apparecchiatura o sulla confezione, indica che il
prodotto alla ne della propria vita utile deve essere raccolto
separatamente dagli altri riuti. Al termine dell’utilizzo,
l’utente dovrà farsi carico di conferire il prodotto ad un
idoneo centro di raccolta differenziata oppure di riconsegnarlo al
rivenditore all’atto dell’acquisto di un nuovo prodotto.
L’adeguata raccolta differenziata per l’avvio successivo
dell’apparecchiatura dimessa al riciclaggio, al trattamento e allo
smaltimento ambientalmente compatibile, contribuisce ad evitare
possibili effetti negativi sull’ambiente e sulla salute e favorisce il
reimpiego e/o riciclo dei materiali di cui è composta l’apparecchiatura.
Lo smaltimento abusivo del prodotto da parte dell’utente comporta
l’applicazione delle sanzioni amministrative previste ai sensi di legge. Le
informazioni contenute in questo manuale sono state scrupolosamente
controllate; tuttavia la FBT non si assume nessuna responsabilità per
eventuali inesattezze.
La FBT Elettronica SpA si riserva il diritto di modicare le caratteristiche
tecnicheedestetiche dei prodottiinqualsiasi momento e senzapreavviso.
Non utilizzare mai le maniglie, le staffe o altri elementi del diffusore per
sospendere direttamente i moduli o il sistema In caso di utilizzo all’aperto
è sempre consigliabile ancorare il sistema per prevenire eventuali
oscillazioni dovute al vento o agli agenti atmosferici
AVVERTENZE

5
CARATTERISTICHE GENERALI
DESCRIZIONE
Un sistema line array innovativo dall’ingegnerizzazione rafnata,
tecnologicamente avanzato. Queste le doti del nuovo diffusore che
ridenisce il concetto di line array in termini di potenza, dimensioni,
leggerezza, essibilità e praticità di utilizzo. La modularità da 2 no a
16 diffusori permette l’utilizzo in una grande varietà di situazioni, dalla
piccola band no al grande concerto all’aperto.
Dispone di due woofer custom da 250mm con bobina da 64mm ad alta
escursione e due driver B&C custom con bocca da 25mm. La guida d’onda,
ottimizzata con simulazioni ad elementi niti BEM per minimizzare
la distorsione, ha una dispersione orizzontale di 90°. Progettata per
presentare un carico ottimale alla membrana del driver a partire da
800Hz, permette la propagazione di un’onda acustica piana no ad
oltre 18Khz rispettando severamente i più stringenti criteri sici per
una sorgente cilindrica ideale. La congurazione acustica con la tromba
centrale permette di avere una dispersione orizzontale particolarmente
lineare e simmetrica.
Il cabinet è in multistrato di betulla da 15mm con due maniglie in
pressofusione di alluminio.
L’hardware integrato nel cabinet, permette la sospensione di 16 box con
fattore di sicurezza 10:1 ed un’inclinazione da 0° a 10° a step di 1°. La
progettazione delle meccaniche no-compromise in termini di praticità
e velocità di set-up del sistema lo rende particolarmente adatto ai
quotidiani spostamenti del touring.
L’eleganza estetica lo rende molto indicato anche per installazioni sse.
Punta di diamante dell’intero progetto è il modulo di amplicazione da
800+400W RMS con interfaccia di rete TCP/IP. Basato sullo standard
AES70 di OCA ALLIANCE, comunica con il software di controllo remoto
‘INFINITO system management suite’ e riceve streaming audio digitale
a 24bit 48-96Khz da tutti i device compatibili con lo standard ‘DANTE’.
INFINITO è una vera rivoluzione nel mondo FBT che migliora l’esperienza
dell’utente in un nuovo livello di prestazioni e semplicità! Si tratta di una
piattaforma software totalmente sviluppata internamente dal team
di ricerca e sviluppo di FBT che offre monitoraggio in tempo reale dei
sensori interni e dello stato dei dispositivi collegati, Vu-meter IN/OUT,
controlli di tutti i parametri, gestione dei gruppi, lettura degli avvisi. Il
modulo è contenuto in uno chassis di alluminio con ventilazione forzata
intelligente ed è dotato di display OLED con encoder per il settaggio
dei parametri, tra i quali 8 preset offrono semplicità di congurazione
adattando il DSP alla curvatura dell’array ed al numero di elementi
impiegato.
Per estendere le basse frequenze, il sistema MUSE comprende due
modelli di subwoofer:
MUSE118SND è un innovativo subwoofer reversibile per congurazioni
cardioidi con hardware di sospensione integrato. Innovativa
congurazione acustica ibrida band-pass con singolo woofer B&C da
460mm e bobina da 88mm al neodimio ed amplicatore integrato da
1600W RMS capace di 140dB SPL, ideale per essere sospeso insieme al
MUSE210LND o in cluster separato.
MUSE218SND è un ground subwoofer a radiazione diretta, dispone di
2 woofer B&C 460mm a lunga escursione ed amplicazione da 4000W
in classe D capace di 148.5dB SPL. Il subwoofer funge da base per
congurazioni ‘ground-stack’ ed è dotato di preset per congurazione
cardioide.
Entrambi dispongono di alimentatore switching, display OLED con
encoder ed interfaccia TCP/IP AES70 compatibile per comunicare con il
software ‘INFINITO system management suite’.
Tramite il software per PC EASE FOCUS 3 di AFMG è possibile progettare
la congurazione più adeguata simulando la distribuzione di SPL e la
risposta in frequenza del sistema nelle aree di ascolto.
SPECIFICHE
• Sistema line array a 2 vie compatto in bass-reex
• 2 woofer da 250mm. (10’’) con bobina da 64mm. (2,5’’)
• 2 driver B&C custom con bocca da 25mm (1’’)
• Risposta in frequenza da 55Hz a 20kHz
• Amplicatore in classe D da 800W per LF e 400W per HF con
alimentatore switching
• Interfaccia di rete TCP/IP – AES70 compatibile
• EtherCon RJ45 input ed output per daisy-chain
• DISPLAY OLED ed ENCODER per controllo
• Audio streaming DANTE 24bit 48-96KHz su TCP/IP
• Robusto cabinet in multistrato di betulla con meccanica integrata per
la sospensione ed angolazione regolabile tra 0° e 10° a passi di 1°
• 2 maniglie in alluminio
• Vasta gamma di accessori per configurazioni sia appese che
appoggiate a terra, predisposizione per rain cover plancia
amplificatore

6
DIMENSIONI
652mm.
425mm.
296mm.
227mm.
425mm.
MUSE 210LND / 210LN / 210L

7
PANNELLO & INGRESSI
MUSE 210LND / 210LN
MUSE 210L
Precision Coverage Vertical Passive Array
210L
Nominal Impedance (LF/HF):
Recommended Amp. (LF/HF):
Long Term Power (LF/HF):
Sensitivity @1W,1m (LF/HF):
Max SPL (cont./peak):
Horizontal Dispersion:
16/32 Ohm
800/200W RMS
400/100W
101/112 dB
128/135
90°
CAUTION: IT IS ADVISABLET O USE
AN AMPLIFIER WITH AN RMS
OUTPUT POWER ACCORDING TO
TECHNICAL SPECIFICATIONS.
IN
LINK
1
PUSH
PUSH
PUSH
LINK
IN IN
OUT
NETLINE
AC LOOP OUTPUT AC INPUT
13,5220-240 V A
100-120 V 15 A
Pwr cons. 600W max.
2,5 A
50 / 60 Hz
220-240 V
5 A 100-120 V
50 / 60 Hz
MADE IN ITALY
SE
CAUTION
RISK OF ELECTRIC SHOCK,
DO NOT OPEN. TO PREVENT
T H E R I S K O F F I R E O R
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOP OUT CONNECTOR
PUSH
PUSH
PUSH
LINK
IN IN
OUT
NETLINE
AC LOOP OUTPUT AC INPUT
13,5220-240 V A
100-120 V 15 A
Pwr cons. 600W max.
2,5 A
50 / 60 Hz
220-240 V
5 A 100-120 V
50 / 60 Hz
MADE IN ITALY
SE
CAUTION
RISK OF ELECTRIC SHOCK,
DO NOT OPEN. TO PREVENT
T H E R I S K O F F I R E O R
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOP OUT CONNECTOR
1
2
3
4
5
6
1. XLR input
2. Xlr link output
3. Porta compatibile con connettori etherCON/RJ45 utilizzata per
l’ingresso di rete ethernet per controllo e monitoraggio remoto
tramite INFINITO SOFTWARE MANAGEMENT
4. Porta compatibile con connettori etherCON/RJ45 utilizzata per
l’uscita daisy chain di rete ethernet del controllo e monitoraggio
remoto INFINITO SOFTWARE MANAGEMENT
5. Volume digitale generale per il controllo del livello del segnale.
Premere per entrare nel menu del DSP e ruotare la manopola per la
scelta e la selezione dei parametri
6. Visualizzazione menu e impostazioni del DSP
1
1. Le prese Speakon sono collegate in parallelo; utilizzare una
presa per il collegamento del box all’uscita di un amplicatore di
potenza, l’altra per collegare un secondo box.

8
ALIMENTAZIONE
ALIMENTAZIONE 220V / 240V
Per l’alimentazione elettrica, il modello MUSE 210LND è fornito di una
presa Neutrik PowerCon cable duplex con ingresso ed uscita.
ATTENZIONE: non sostituire la spina in dotazione del cavo di
alimentazione con un’altra spina, in quanto il cavo di alimentazione è in
grado di supportare una corrente massima di 16A.
N. max. moduli per linea di connessione:
5 x MUSE210LND
ALIMENTAZIONE 120V
Se la richiesta complessiva di corrente è inferiore a 12A utilizzare il cavo
di alimentazione in dotazione.
Se la richiesta complessiva di corrente è superiore a 12A e
inferiore a 18A utilizzare un cavo di alimentazione AWG14 SJT
W1 con una spina di corrente nominale superiore o uguale a 24A.
IL CAVO E LA SPINA DEVONO ESSERE CERTIFICATI “UL” O “CSA”
N. max. moduli per linea di connessione:
2 x MUSE210LND (cavo in dotazione)
3 x MUSE210LND (cavo AWG14 SJT W1) LN
N
L
Flat tabs for FASTON
NACT3FX-W
(Connector)
NACT3MX-W
(Plug Connector)
POWER IN
POWER OUT
®
6.35 mm x 0.8 mm
(1/4” x 0.03”)

9
CONNESSIONI
CONNESSIONE XLR
Disponibile sul modello MUSE 210LND / LN
La connessione XLR è un tipo di collegamento bilanciato che permette di
collegare apparecchi a grande distanza senza perdita di qualità dovuta al
rumore di fondo captato.
Ciò è reso possibile dalla presenza, oltrechè della massa (pin 1), di
due cavi: un cavo di segnale (pin 2) e un cavo di segnale sfasato di
180° (pin 3); al capo opposto rispetto alla sorgente di segnale, su
entrambi questi cavi, oltre al segnale vero e proprio, sarà presente in fase
la stessa quantità e tipo di rumore di fondo eventualmente captato lungo
il percorso o inevitabilmente prodotto dai cavi (non quello per agitazione
termica). Il segnale verrà quindi prelevato dai due cavi per differenza:
in questo modo la parte utile risulterà di ampiezza doppia, mentre
quel rumore captato o prodotto lungo il percorso, essendo presente
in fase su entrambi i cavi, sarà annullato dall’operazione di differenza.
Lo standard EIA rs-297 prevede che i connettori XLR a tre poli per l’audio
bilanciato siano cablati come da gura
CONNESSIONE ETHERNET
Disponibile sul modello MUSE 210LND / LN
I connettori Neutrik etherCON®forniscono soluzioni per il trasferimento
di dati e altro in ambienti difcili ed esigenti.
La serie etherCON è un sistema di connettori RJ45 robusto e bloccabile,
ottimizzato per applicazioni di rete audio, video e lightning professionali.
Grazie alla possibilità di collegamento in rete, i modelli
della serie Horizon possono essere controllati in remoto
grazie al software INFINITO System Management Suite.
È consigliabile usare un cavo ethernet di tipo cat.5e SF/UTP o classe
superiore.
Supporto per DANTE Digital Audio Networking
SPEAKON
Disponibile sul modello MUSE 210L
MUSE210L è un sistema a 2 vie biamplicato, necessità cioè di essere
pilotato da due canali di amplicazione, uno per la sezione LF ed uno
per la sezione HF. Internamente è presente una protezione sul canale
HF che elimina le basse frequenze in caso di errore di connessione, ma
non è presente un crossover passivo. Le impedenze nominali sono 16
Ohm per LF e 32 Ohm per HF. Nella plancia posteriore sono presenti due
connettori NeutriK Speakon NLT4 con i 4 pin collegati in parallelo tra
loro. In questo modo è possibile linkare due o più diffusori collegandoli in
cascata con un cavo a 4 conduttori.
MUSE210L è un sistema acusticamente molto complesso e necessita di
essere pilotato da amplicatori processati (con DSP a bordo) congurati
con presets creati appositamente dalla FBT elettronica. L’utilizzo del
sistema MUSE con presets non validati da FBT o addirittura senza alcun
preset specico, oltre a non garantire una performance adeguata, mette
a rischio l’afdabilità dei componenti interni ed è pertanto assolutamente
vietato.
Possono essere usati anche amplicatori non processati ma collegati a
monte con un Digital Loudspeaker Processor con preset autorizzato da
FBT elettronica che garantisce il corretto allineamento, equalizzazione e
protezione del sistema.
LINK DI DUE O PIÙ DIFFUSORI
Attenzione!In tale congurazione è necessario scegliere un amplicatore
in grado di pilotare un carico risultante dal parallelo dei diffusori linkati
sia nella via LF che HF.
ground
hot
cold
ground
hot
cold
LINK (uscita)
XLR bilanciato femmina
INPUT
XLR bilanciato maschio
Precision Coverage Vertical Passive Array
210L
Nominal Impedance (LF/HF):
Recommended Amp. (LF/HF):
Long Term Power (LF/HF):
Sensitivity @1W,1m (LF/HF):
Max SPL (cont./peak):
Horizontal Dispersion:
16/32 Ohm
800/200W RMS
400/100W
101/112 dB
128/135
90°
CAUTION: IT IS ADVISABLET O USE
AN AMPLIFIER WITH AN RMS
OUTPUT POWER ACCORDING TO
TECHNICAL SPECIFICATIONS.
IN
LINK
1
LF+ LF- HF+ HF-
SPEAKON
NLT4
INPUT
1+ 1- 2+ 2-
SPEAKON
NLT4
OUTPUT/LINK
1+ 1- 2+ 2-
La sezione del cavo SPEAKON deve essere adeguata alla corrente fornita
ai diffusori. In linea di massima consigliamo di usare le seguenti sezioni
4 li x 2.5mm2 lunghezza no a 20mt
4 li x 4mm2oltre 20 mt

10
COLLEGAMENTI
ACLOOP OUTPUT ACINPUT
13,5220-240V A
100-120V 15 A
Pwrcons. 600W max.
2,5A
50/ 60 Hz
220-240V
5A 100-120V
50/ 60 Hz
MADE I N ITALY
SE
CAUTION
RISKOF ELECTRIC SHOCK,
DONOTOPEN. TO PREVENT
THE RISK OF F I RE OR
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TORAIN OR MOISTURE. DO
NOT EXCEED RATEDMAX
CURRENTDRAW FROM AC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOP OUTPUT ACINPUT
13,5220-240V A
100-120V 15 A
Pwrcons. 600W max.
2,5A
50/ 60 Hz
220-240V
5A 100-120V
50/ 60 Hz
MADE I N ITALY
SE
CAUTION
RISKOF ELECTRIC SHOCK,
DONOTOPEN. TO PREVENT
THE RISK OF F I RE OR
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TORAIN OR MOISTURE. DO
NOT EXCEED RATEDMAX
CURRENTDRAW FROM AC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOP OUTPUT ACINPUT
13,5220-240V A
100-120V 15 A
Pwrcons. 600W max.
2,5A
50/ 60 Hz
220-240V
5A 100-120V
50/ 60 Hz
MADE I N ITALY
SE
CAUTION
RISKOF ELECTRIC SHOCK,
DONOTOPEN. TO PREVENT
THE RISK OF F I RE OR
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TORAIN OR MOISTURE. DO
NOT EXCEED RATEDMAX
CURRENTDRAW FROM AC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOP OUTPUT ACINPUT
13,5220-240V A
100-120V 15 A
Pwrcons. 600W max.
2,5A
50/ 60 Hz
220-240V
5A 100-120V
50/ 60 Hz
MADE I N ITALY
SE
CAUTION
RISKOF ELECTRIC SHOCK,
DONOTOPEN. TO PREVENT
THE RISK OF F I RE OR
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TORAIN OR MOISTURE. DO
NOT EXCEED RATEDMAX
CURRENTDRAW FROM AC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOP OUTPUT ACINPUT
13,5220-240V A
100-120V 15 A
Pwrcons. 600W max.
2,5A
50/ 60 Hz
220-240V
5A 100-120V
50/ 60 Hz
MADE I N ITALY
SE
CAUTION
RISKOF ELECTRIC SHOCK,
DONOTOPEN. TO PREVENT
THE RISK OF F I RE OR
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TORAIN OR MOISTURE. DO
NOT EXCEED RATEDMAX
CURRENTDRAW FROM AC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOP OUTPUT ACINPUT
13,5220-240V A
100-120V 15 A
Pwrcons. 600W max.
2,5A
50/ 60 Hz
220-240V
5A 100-120V
50/ 60 Hz
MADE I N ITALY
SE
CAUTION
RISKOF ELECTRIC SHOCK,
DONOTOPEN. TO PREVENT
THE RISK OF F I RE OR
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TORAIN OR MOISTURE. DO
NOT EXCEED RATEDMAX
CURRENTDRAW FROM AC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOP OUTPUT ACINPUT
13,5220-240V A
100-120V 15 A
Pwrcons. 600W max.
2,5A
50/ 60 Hz
220-240V
5A 100-120V
50/ 60 Hz
MADE I N ITALY
SE
CAUTION
RISKOF ELECTRIC SHOCK,
DONOTOPEN. TO PREVENT
THE RISK OF F I RE OR
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TORAIN OR MOISTURE. DO
NOT EXCEED RATEDMAX
CURRENTDRAW FROM AC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOP OUTPUT ACINPUT
13,5220-240V A
100-120V 15 A
Pwrcons. 600W max.
2,5A
50/ 60 Hz
220-240V
5A 100-120V
50/ 60 Hz
MADE I N ITALY
SE
CAUTION
RISKOF ELECTRIC SHOCK,
DONOTOPEN. TO PREVENT
THE RISK OF F I RE OR
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TORAIN OR MOISTURE. DO
NOT EXCEED RATEDMAX
CURRENTDRAW FROM AC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
MUSE 210LND
MUSE 210LND
NETWORK
INPUT
XLR
INPUT
MUSE 210LND
MUSE 210LN
MUSE 210LND
MUSE 210LN
MUSE 210LND
MUSE 210LN
ES. CONFIG. 1
La configurazione in esempio con n.4 moduli MUSE 210LND collegati
tra loro permette:
• Input solo Dante (non sono necessari link XLR)
• Input solo analogico
• Input Dante con backup analogico
• Input Dante con link analogico (sconsigliato)
ES. CONFIG. 2
La configurazione in esempio con n.1 modulo MUSE 210LND e n.3
moduli MUSE 210LN collegati tra loro permette:
• Input Dante sul modulo MUSE 210LND e link analogico sui
moduli MUSE 210LN, possibile backup analogico
• Input solo analogico
AC LOOP OUTPUT AC INPUT
13,5220-240 V A
100-120 V 15 A
Pwr cons. 600W max.
2,5 A
50 / 60 Hz
220-240 V
5 A 100-120 V
50 / 60 Hz
MA D E IN ITALY
SE
CAUTION
RISK OF ELECTRIC SHOCK,
DO NOT OPEN. TO PREVENT
THE RI S K O F F I R E O R
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOPOUT CONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
AC LOOP OUTPUT AC INPUT
13,5220-240 V A
100-120 V 15 A
Pwr cons. 600W max.
2,5 A
50 / 60 Hz
220-240 V
5 A 100-120 V
50 / 60 Hz
MA D E IN ITALY
SE
CAUTION
RISK OF ELECTRIC SHOCK,
DO NOT OPEN. TO PREVENT
THE RI S K O F F I R E O R
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOPOUT CONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
AC LOOP OUTPUT AC INPUT
13,5220-240 V A
100-120 V 15 A
Pwr cons. 600W max.
2,5 A
50 / 60 Hz
220-240 V
5 A 100-120 V
50 / 60 Hz
MA D E IN ITALY
SE
CAUTION
RISK OF ELECTRIC SHOCK,
DO NOT OPEN. TO PREVENT
THE RI S K O F F I R E O R
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOPOUT CONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
AC LOOP OUTPUT AC INPUT
13,5220-240 V A
100-120 V 15 A
Pwr cons. 600W max.
2,5 A
50 / 60 Hz
220-240 V
5 A 100-120 V
50 / 60 Hz
MA D E IN ITALY
SE
CAUTION
RISK OF ELECTRIC SHOCK,
DO NOT OPEN. TO PREVENT
THE RI S K O F F I R E O R
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOPOUT CONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
AC LOOP OUTPUT AC INPUT
13,5220-240 V A
100-120 V 15 A
Pwr cons. 600W max.
2,5 A
50 / 60 Hz
220-240 V
5 A 100-120 V
50 / 60 Hz
MA D E IN ITALY
SE
CAUTION
RISK OF ELECTRIC SHOCK,
DO NOT OPEN. TO PREVENT
THE RI S K O F F I R E O R
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOPOUT CONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
AC LOOP OUTPUT AC INPUT
13,5220-240 V A
100-120 V 15 A
Pwr cons. 600W max.
2,5 A
50 / 60 Hz
220-240 V
5 A 100-120 V
50 / 60 Hz
MA D E IN ITALY
SE
CAUTION
RISK OF ELECTRIC SHOCK,
DO NOT OPEN. TO PREVENT
THE RI S K O F F I R E O R
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOPOUT CONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
AC LOOP OUTPUT AC INPUT
13,5220-240 V A
100-120 V 15 A
Pwr cons. 600W max.
2,5 A
50 / 60 Hz
220-240 V
5 A 100-120 V
50 / 60 Hz
MA D E IN ITALY
SE
CAUTION
RISK OF ELECTRIC SHOCK,
DO NOT OPEN. TO PREVENT
THE RI S K O F F I R E O R
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOPOUT CONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
AC LOOP OUTPUT AC INPUT
13,5220-240 V A
100-120 V 15 A
Pwr cons. 600W max.
2,5 A
50 / 60 Hz
220-240 V
5 A 100-120 V
50 / 60 Hz
MA D E IN ITALY
SE
CAUTION
RISK OF ELECTRIC SHOCK,
DO NOT OPEN. TO PREVENT
THE RI S K O F F I R E O R
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOPOUT CONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
NETWORK
INPUT
XLR
INPUT

11
COLLEGAMENTI
ACLOOPOUTPUT AC INPUT
13,5220-240V A
100-120V 15 A
Pwrcons.600W max.
2,5A
50/60 Hz
220-240V
5A 100-120V
50/60 Hz
MADEI N ITALY
SE
CAUTION
RISKOFELECTRIC SHOCK,
DONOTOPEN.TO PREVENT
THERIS K OF FIRE O R
ELECTRICSHOCK NEVER
EXPOSETHIS EQUIPMENT
TORAINOR MOISTURE. DO
NOTEXCEED RATED MAX
CURRENTDRAWFROM AC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOPOUTPUT AC INPUT
13,5220-240V A
100-120V 15 A
Pwrcons.600W max.
2,5A
50/60 Hz
220-240V
5A 100-120V
50/60 Hz
MADEI N ITALY
SE
CAUTION
RISKOFELECTRIC SHOCK,
DONOTOPEN.TO PREVENT
THERIS K OF FIRE O R
ELECTRICSHOCK NEVER
EXPOSETHIS EQUIPMENT
TORAINOR MOISTURE. DO
NOTEXCEED RATED MAX
CURRENTDRAWFROM AC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOPOUTPUT AC INPUT
13,5220-240V A
100-120V 15 A
Pwrcons.600W max.
2,5A
50/60 Hz
220-240V
5A 100-120V
50/60 Hz
MADEI N ITALY
SE
CAUTION
RISKOFELECTRIC SHOCK,
DONOTOPEN.TO PREVENT
THERIS K OF FIRE O R
ELECTRICSHOCK NEVER
EXPOSETHIS EQUIPMENT
TORAINOR MOISTURE. DO
NOTEXCEED RATED MAX
CURRENTDRAWFROM AC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOPOUTPUT AC INPUT
13,5220-240V A
100-120V 15 A
Pwrcons.600W max.
2,5A
50/60 Hz
220-240V
5A 100-120V
50/60 Hz
MADEI N ITALY
SE
CAUTION
RISKOFELECTRIC SHOCK,
DONOTOPEN.TO PREVENT
THERIS K OF FIRE O R
ELECTRICSHOCK NEVER
EXPOSETHIS EQUIPMENT
TORAINOR MOISTURE. DO
NOTEXCEED RATED MAX
CURRENTDRAWFROM AC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOPOUTPUT AC INPUT
13,5220-240V A
100-120V 15 A
Pwrcons.600W max.
2,5A
50/60 Hz
220-240V
5A 100-120V
50/60 Hz
MADEI N ITALY
SE
CAUTION
RISKOFELECTRIC SHOCK,
DONOTOPEN.TO PREVENT
THERIS K OF FIRE O R
ELECTRICSHOCK NEVER
EXPOSETHIS EQUIPMENT
TORAINOR MOISTURE. DO
NOTEXCEED RATED MAX
CURRENTDRAWFROM AC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOPOUTPUT AC INPUT
13,5220-240V A
100-120V 15 A
Pwrcons.600W max.
2,5A
50/60 Hz
220-240V
5A 100-120V
50/60 Hz
MADEI N ITALY
SE
CAUTION
RISKOFELECTRIC SHOCK,
DONOTOPEN.TO PREVENT
THERIS K OF FIRE O R
ELECTRICSHOCK NEVER
EXPOSETHIS EQUIPMENT
TORAINOR MOISTURE. DO
NOTEXCEED RATED MAX
CURRENTDRAWFROM AC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOPOUTPUT AC INPUT
13,5220-240V A
100-120V 15 A
Pwrcons.600W max.
2,5A
50/60 Hz
220-240V
5A 100-120V
50/60 Hz
MADEI N ITALY
SE
CAUTION
RISKOFELECTRIC SHOCK,
DONOTOPEN.TO PREVENT
THERIS K OF FIRE O R
ELECTRICSHOCK NEVER
EXPOSETHIS EQUIPMENT
TORAINOR MOISTURE. DO
NOTEXCEED RATED MAX
CURRENTDRAWFROM AC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOPOUTPUT AC INPUT
13,5220-240V A
100-120V 15 A
Pwrcons.600W max.
2,5A
50/60 Hz
220-240V
5A 100-120V
50/60 Hz
MADEI N ITALY
SE
CAUTION
RISKOFELECTRIC SHOCK,
DONOTOPEN.TO PREVENT
THERIS K OF FIRE O R
ELECTRICSHOCK NEVER
EXPOSETHIS EQUIPMENT
TORAINOR MOISTURE. DO
NOTEXCEED RATED MAX
CURRENTDRAWFROM AC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOPOUTPUT AC INPUT
13,5220-240V A
100-120V 15 A
Pwrcons.600W max.
2,5A
50/60 Hz
220-240V
5A 100-120V
50/60 Hz
MADEI N ITALY
SE
CAUTION
RISKOFELECTRIC SHOCK,
DONOTOPEN.TO PREVENT
THERIS K OF FIRE O R
ELECTRICSHOCK NEVER
EXPOSETHIS EQUIPMENT
TORAINOR MOISTURE. DO
NOTEXCEED RATED MAX
CURRENTDRAWFROM AC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOPOUTPUT AC INPUT
13,5220-240V A
100-120V 15 A
Pwrcons.600W max.
2,5A
50/60 Hz
220-240V
5A 100-120V
50/60 Hz
MADEI N ITALY
SE
CAUTION
RISKOFELECTRIC SHOCK,
DONOTOPEN.TO PREVENT
THERIS K OF FIRE O R
ELECTRICSHOCK NEVER
EXPOSETHIS EQUIPMENT
TORAINOR MOISTURE. DO
NOTEXCEED RATED MAX
CURRENTDRAWFROM AC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOPOUTPUT AC INPUT
13,5220-240V A
100-120V 15 A
Pwrcons.600W max.
2,5A
50/60 Hz
220-240V
5A 100-120V
50/60 Hz
MADEI N ITALY
SE
CAUTION
RISKOFELECTRIC SHOCK,
DONOTOPEN.TO PREVENT
THERIS K OF FIRE O R
ELECTRICSHOCK NEVER
EXPOSETHIS EQUIPMENT
TORAINOR MOISTURE. DO
NOTEXCEED RATED MAX
CURRENTDRAWFROM AC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOPOUTPUT AC INPUT
13,5220-240V A
100-120V 15 A
Pwrcons.600W max.
2,5A
50/60 Hz
220-240V
5A 100-120V
50/60 Hz
MADEI N ITALY
SE
CAUTION
RISKOFELECTRIC SHOCK,
DONOTOPEN.TO PREVENT
THERIS K OF FIRE O R
ELECTRICSHOCK NEVER
EXPOSETHIS EQUIPMENT
TORAINOR MOISTURE. DO
NOTEXCEED RATED MAX
CURRENTDRAWFROM AC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOPOUTPUT AC INPUT
13,5220-240V A
100-120V 15 A
Pwrcons.600W max.
2,5A
50/60 Hz
220-240V
5A 100-120V
50/60 Hz
MADEI N ITALY
SE
CAUTION
RISKOFELECTRIC SHOCK,
DONOTOPEN.TO PREVENT
THERIS K OF FIRE O R
ELECTRICSHOCK NEVER
EXPOSETHIS EQUIPMENT
TORAINOR MOISTURE. DO
NOTEXCEED RATED MAX
CURRENTDRAWFROM AC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOPOUTPUT AC INPUT
13,5220-240V A
100-120V 15 A
Pwrcons.600W max.
2,5A
50/60 Hz
220-240V
5A 100-120V
50/60 Hz
MADEI N ITALY
SE
CAUTION
RISKOFELECTRIC SHOCK,
DONOTOPEN.TO PREVENT
THERIS K OF FIRE O R
ELECTRICSHOCK NEVER
EXPOSETHIS EQUIPMENT
TORAINOR MOISTURE. DO
NOTEXCEED RATED MAX
CURRENTDRAWFROM AC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOPOUTPUT AC INPUT
13,5220-240V A
100-120V 15 A
Pwrcons.600W max.
2,5A
50/60 Hz
220-240V
5A 100-120V
50/60 Hz
MADEI N ITALY
SE
CAUTION
RISKOFELECTRIC SHOCK,
DONOTOPEN.TO PREVENT
THERIS K OF FIRE O R
ELECTRICSHOCK NEVER
EXPOSETHIS EQUIPMENT
TORAINOR MOISTURE. DO
NOTEXCEED RATED MAX
CURRENTDRAWFROM AC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOPOUTPUT AC INPUT
13,5220-240V A
100-120V 15 A
Pwrcons.600W max.
2,5A
50/60 Hz
220-240V
5A 100-120V
50/60 Hz
MADEI N ITALY
SE
CAUTION
RISKOFELECTRIC SHOCK,
DONOTOPEN.TO PREVENT
THERIS K OF FIRE O R
ELECTRICSHOCK NEVER
EXPOSETHIS EQUIPMENT
TORAINOR MOISTURE. DO
NOTEXCEED RATED MAX
CURRENTDRAWFROM AC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
MUSE 210LND
MUSE 210LND
MUSE 210LN
MUSE 210LN
MUSE 210LN
MUSE 210LND
MUSE 210LN
MUSE 210LN
MUSE 210LN
MUSE 210LN
MUSE 210LN
MUSE 210LN
MUSE 210LND
MUSE 210LN
MUSE 210LN
MUSE 210LN
NETWORK
INPUT
XLR
INPUT ES. CONFIG.3
Configurazione mista Dante + link analogico con massimo n.8 moduli
collegati tra loro in daisy chain
• Consigliamo di collegare non più di 8 moduli all’uscita LINK XLR
nel caso di configurazione mista Dante con link analogico.
• Consigliamo di non collegare più di 8 moduli in daisy chain su
rete. Se necessario garantire il funzionamento “bypass hardware”
sulla rete in caso di rottura di un device il numero massimo di
moduli collegabili in daisy chain scende a 4 (in tal caso infatti la
rottura di un singolo device non compromette il collegamento in
rete degli altri collegati in cascata ad esso.)
• Con la configurazione suggerita si ha il miglior compromesso
in termine di sicurezza in caso di failure di uno o più diffusori,
minimizzando il numero di MUSE 210LND con il modulo Dante.

12
COLLEGAMENTO DEI DIFFUSORI IN RETE
Tutti i diffusori sono dotati di una doppia porta Ethernet per il
collegamento con INFINITO ed un LED BLU frontale ad alta luminosità
che permette di identicare sicamente il diffusore quando è connesso
in rete e controllato da remoto. Con la funzione WINK presente sul
software innito, il LED lampeggia permettendo l’associazione tra
dispositivo virtuale nel workspace del PC e dispositivo sico.
La connessione alla rete può essere effettuata in 3 modi:
• Connessione a stella: è possibile collegare ogni diffusore
singolarmente alla rete connettendo la porta NET IN direttamente
allo switch dedicato. Questa tipologia di connessione è la più
semplice dal punto di vista della complessità della rete stessa, in
quanto comporta il minor numero di HOPS (salti di switch che un
pacchetto deve compiere dal PC no al dispositivo di destinazione).
Questa tipologia richiede un elevato numero di porte di rete sugli
switch e necessita di cablaggi anche molto lunghi per raggiungere i
dispositivi più lontani (ad esempio i diffusori all’estremità di un line
array). Dal punto di vista della sicurezza, un cavo di rete difettoso
comporta la perdita di controllo su un solo dispositivo.
• Connessione Daisy Chain: è possibile connettere tutta una serie di
diffusori ravvicinati (Ex. Line array) ad una singola porta di rete dello
switch, utilizzando entrambe le connessioni NET IN e NET OUT
disponibili. È sufciente connettere la porta dello switch al primo
diffusore attraverso la porta NET IN, quindi cablare la NET OUT
con la NET IN del secondo diffusore, e così via no all’ultimo della
serie. Questo tipo di connessione semplica l’operazione sica di
cablaggio, permettendo di utilizzare cavi più corti (analogamente a
quanto viene fatto per il link di segnale analogico), ma complica la
struttura della rete ed aumenta il numero di hops (e quindi il tempo
di arrivo) dei pacchetti di rete destinati specialmente ai dispositivi
posti in fondo alla catena. L’eventuale interruzione di un cavo di rete
comporta la perdita di controllo su tutti i dispositivi posti a valle della
rottura.
• Connessione mista: è possibile utilizzare una struttura mista,
dividendo ogni cluster in sottogruppi di dispositivi. Il primo
dispositivo di ogni gruppo viene connesso tramite NET IN allo
switch, quindi utilizzando la struttura daisy chain vengono collegati
gli altri elementi. In questo caso si ottiene una rete di complessità
intermedia sia dal punto di vista sico del cablaggio, che da quello
di funzionamento della rete stessa. L’interruzione di un cavo di rete
provoca la perdita di un numero ridotto di dispositivi, a seconda di
quanti device contiene ogni gruppo e del livello a cui è avvenuta la
rottura all’interno del gruppo.
In caso di elevato numero di dispositivi (ad esempio line array molto
numerosi) è consigliabile utilizzare una connessione mista, dedicando
uno switch per ogni line array e suddividendo lo stesso in gruppi di
massimo 4-5 dispositivi, connessi tra loro in daisy chain.
Ogni dispositivo è dotato di un dispositivo di bypass hardware della rete
che, in caso di malfunzionamento grave che comporta lo spegnimento
della logica interna, permette di cortocircuitare tra loro le porte di NET
IN e NET OUT; in questo modo, tutti i dispositivi posti a valle della rottura
rimarranno comunque controllabili tramite INFINITO. Il sistema è in
grado di sopperire alla rottura di 3 dispositivi consecutivi all’interno di
ogni singola catena in daisy chain.
Al ne di garantire il corretto funzionamento del sistema si consiglia di
utilizzare cavi di categoria CAT5e o superiori
COLLEGAMENTO IN RETE
PROCEDURA UPGRADE LN / LND
Installazione modulo DANTE opzionale (upgrade da versione LN /
LND)
• Smontare il modulo di amplificazione dal cabinet del diffusore
• Togliere il coperchio in plastica
• Fare riferimento alla figura per localizzare la posizione della
scheda e l’orientamento corretto
• Premere delicatamente la scheda allineandola con i connettori in
modo che il PCB vada a toccare con le colonnine delle viti
• Avvitare le due viti di ssaggio in dotazione
• Rimontare il coperchio in plastica ed avvitare il modulo al cabinet
• All’accensione il sistema rileva la nuova versione ‘LND’ che comporta
funzionalità aggiuntive nel menù (relative a DANTE). Collegando il
device in rete, il software INFINITO MANAGEMENT SUITE rileva il
modello ‘LND’

13
CONTROLLI E FUNZIONI
INFINITO SYSTEM MANAGEMENT SUITE
INFINITO è la nuova piattaforma software per il controllo ed il
monitoraggio remoto di una nuova generazione di prodotti FBT che si
espanderà nel tempo (diffusori attivi, amplicatori, processori DSP, etc…).
Basato su infrastruttura standard ethernet 10/100 con protocollo TCP/IP
e conforme allo standard AES70 (OCA ALLIANCE), il software permette
di controllare oltre 100 dispositivi nella stessa rete con assegnazione
automatica dell’indirizzo IP.
Caratteristiche:
• Compatibile con windows 7, 8, 10
• Monitoraggio in realtime di sensori, vu-meters, trasduttori, failure
etc…
• Controllo di tutti i parametri del DSP
• Interfaccia graca intuitiva e Touch oriented
• Creazione di gruppi di tipo ADVANCED e BASIC per un controllo
estremamente versatile e semplice dei device connessi
• Salvataggio e richiamo istantaneo di SCENE (snapshot dell’intero
progetto)
• Esaustive informazioni di stato dei device connessi (warning, info)
• Modalità operative SETUP, TUNING e SHOW con sistema di
sicurezza avanzato per passare da una modalità all’altra
• Possibile gestione OFFLINE, ONLINE e LIVE dei device sul
workspace
• Visualizzazione dei dettagli del device di tipo multilivello, permette
di concentrare l’attenzione solo sui parametri di interesse del singolo
device
• Global MUTE
• Aggiornamento Firmware dei device connessi automatico
• Interfaccia graca selezionabile giorno o notte

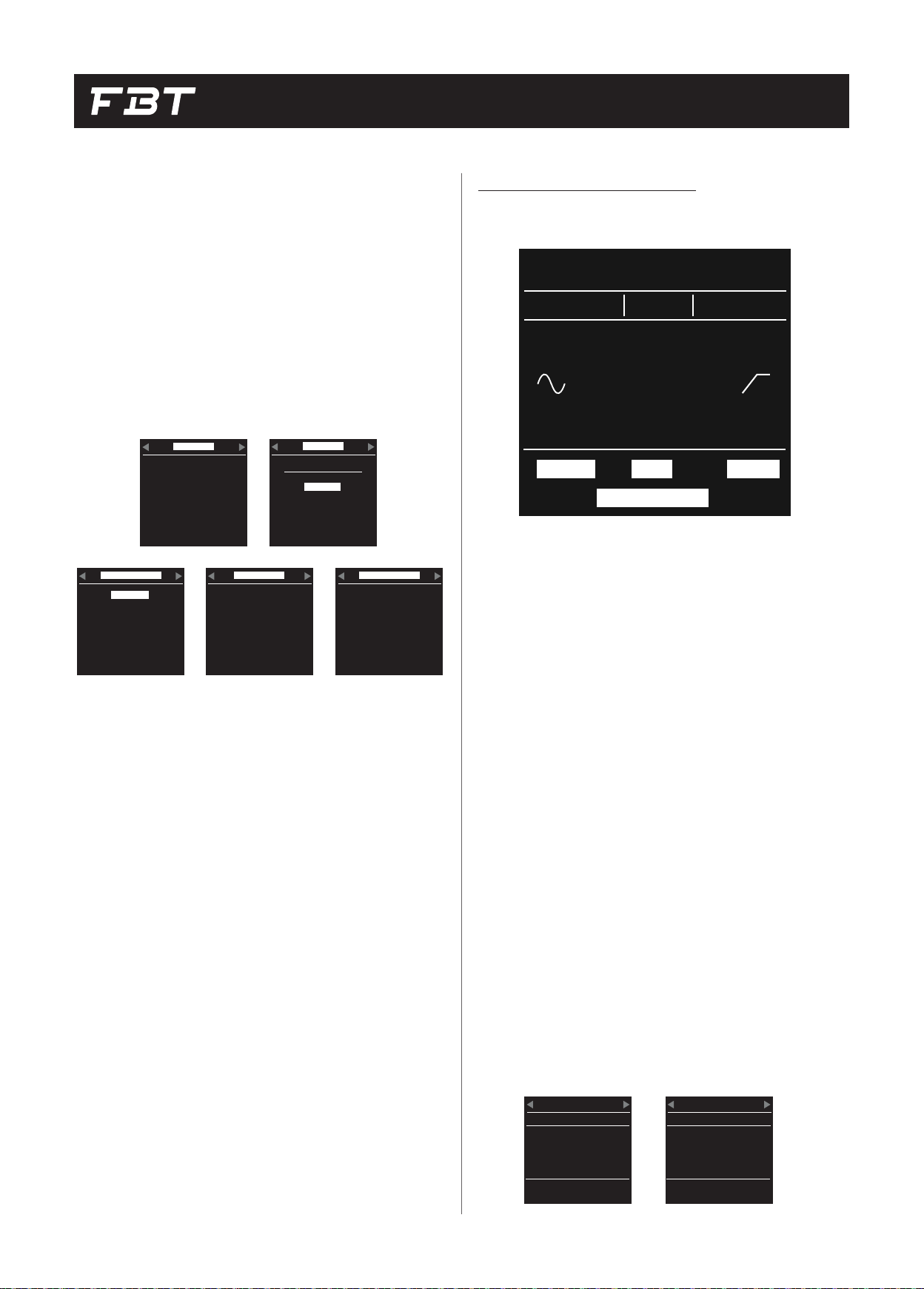

INTERAZIONE CONTROLLI LOCALI DEVICE E INFINITO
SOFTWARE
Il controllo e monitoraggio del MUSE210LND può avvenire sia
localmente tramite display e manopola, sia in modalità remota tramite
rete ethernet ed un PC con installato FBT INFINITO software suite.
In tal caso, nel momento in cui sul software viene attivata la modalità
ONLINE il diffusore passa in modalità di controllo remoto: il display
viene bloccato e spento ed Infinito prende il controllo di tutte le
variabili del diffusore. In questa modalità, agendo sulla manopola
il display si accende e mostra: “Controlled by INFINITO – Push to
WINK” .
Premendo la manopola nel software si accende la casella relativa al
device permettendo così l’identificazione univoca tra device reale e
virtuale presente nel workspace.
La modalità remota, una volta attivata, rimane permanente anche se
si chiude il software INFINITO, si disconnette la rete e/o si stacca il
cavo di rete, si spegne e riaccende il diffusore; tutti i settaggi del DSP
interno al device rimangono quelle impostate tramite INFINITO.
Per tornare alla modalità di controllo locale tramite display, occorre
che la rete sia disconnessa o il software sia in stato OFFLINE: in tale
caso, il display locale mostra la scritta “Switch to local control? NO -
YES”.
Selezionando YES si attiva la procedura di sblocco: sul display appare
“Push and hold for 3 seconds”.
In seguito alla pressione prolungata, il display torna attivo riabilitando i
controlli locali. Una volta effettuato il passaggio alla modalità di controllo
locale (manuale) vengono ripristinati i settaggi DSP fatti nell’ultima
sessione manuale prima della connessione ad INFINITO.
È comunque sempre possibile passare ai settaggi impostati nell’ultima
sessione di INFINITO utilizzando il menu MEMORY, tramite la
funzionalità “RECALL” scegliendo la locazione di memoria ‘INFINITO’
come descritto di seguito .
PRESET
SELECT
MENÚ PRINCIPALE
EXIT
PRESET
HF LEVEL
HPF
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
3
1 to 3 Speakers
0° to 4°
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
HF LEVEL
LEVEL
0 dB
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
MEMORY
CURRENT
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
HPF
STATE
OFF
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AIR T: 53°C
AMP T: 45°C
LF Load: ---
HF Load: ---
VAC: 222
FACTORY RST
Push button to
reset all
data
INFO
MUSE 210LND
FW: 1.0.0000
SENSORS
HF Load: ---
VAC: 222
FAN: 0%
EXIT
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
LF: ON
HF: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
PRESET
SELECT
MENÚ PRINCIPALE
EXIT
PRESET
HF LEVEL
HPF
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
3
1 to 3 Speakers
0° to 4°
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
HF LEVEL
LEVEL
0 dB
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
MEMORY
CURRENT
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
HPF
STATE
OFF
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AIR T: 53°C
AMP T: 45°C
LF Load: ---
HF Load: ---
VAC: 222
FACTORY RST
Push button to
reset all
data
INFO
MUSE 210LND
FW: 1.0.0000
SENSORS
HF Load: ---
VAC: 222
FAN: 0%
EXIT
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
LF: ON
HF: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
PRESET
SELECT
MENÚ PRINCIPALE
EXIT
PRESET
HF LEVEL
HPF
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
3
1 to 3 Speakers
0° to 4°
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
HF LEVEL
LEVEL
0 dB
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
MEMORY
CURRENT
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
HPF
STATE
OFF
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AIR T: 53°C
AMP T: 45°C
LF Load: ---
HF Load: ---
VAC: 222
FACTORY RST
Push button to
reset all
data
INFO
MUSE 210LND
FW: 1.0.0000
SENSORS
HF Load: ---
VAC: 222
FAN: 0%
EXIT
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
LF: ON
HF: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT

14
CONTROLLI E FUNZIONI
PRESET
SELECT
MENÚ PRINCIPALE
EXIT
PRESET
HF LEVEL
HPF
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
3
1 to 3 Speakers
0° to 4°
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
HF LEVEL
LEVEL
0 dB
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
MEMORY
CURRENT
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
HPF
STATE
OFF
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AIR T: 53°C
AMP T: 45°C
LF Load: ---
HF Load: ---
VAC: 222
FACTORY RST
Push button to
reset all
data
INFO
MUSE 210LND
FW: 1.0.0000
SENSORS
HF Load: ---
VAC: 222
FAN: 0%
EXIT
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
LF: ON
HF: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
PRESET
SELECT
MENÚ PRINCIPALE
EXIT
PRESET
HF LEVEL
HPF
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
3
1 to 3 Speakers
0° to 4°
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
HF LEVEL
LEVEL
0 dB
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
MEMORY
CURRENT
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
HPF
STATE
OFF
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AIR T: 53°C
AMP T: 45°C
LF Load: ---
HF Load: ---
VAC: 222
FACTORY RST
Push button to
reset all
data
INFO
MUSE 210LND
FW: 1.0.0000
SENSORS
HF Load: ---
VAC: 222
FAN: 0%
EXIT
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
LF: ON
HF: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
GESTIONE MEMORIA INTERNA AL DEVICE:
Nel device sono presenti 6 locazioni di memoria dove vengono salvate
tutte le impostazioni disponibili:
• INFINITO: destinato alle impostazioni effettuate dal software.
In questa area di memoria vengono salvate le impostazioni che
vengono inviate dall’ultima sessione di da INFINITO. Non può
essere cancellata dall’utente.
• SNAP1,2,3,4: queste locazioni sono libere ed a disposizione
dell’utentechepuò salvare, richiamareecancellare. Comprendono
tutte le impostazioni che è possibile fare localmente tramite
menu.
• DEFAULT: riservata alle impostazioni di tutti i parametri allo
stato di fabbrica. Utile per resettare il device ripristinando tutti i
parametri allo stato iniziale.
INDICATORI SETTAGGI
1. PRESET: impostazione del preset di configurazione
2. ANALOG/DANTE: routing segnale in ingresso
3. HFL: indica che guadagno di HF LEVEL è diverso da zero
4. DELAY: indica la presenza di ritardo applicato al segnale
in ingresso; di default il ritardo è pari a 0ms e non viene
visualizzata alcuna indicazione
5. PRESENZA DI SEGNALE: indica che è presente un segnale
audio in ingresso
6. FILTRO PASSA ALTO: indica la presenza di filtro passa-alto
impostato; di default è impostato in modalità bypass e non
viene visualizzata alcuna indicazione
7. VOLUME: volume generale del sistema; può variare da
+6dB a MUTE con passi di 1dB ruotando sull’encoder
INDICATORI DI PROTEZIONE
8. PEAK: saturazione dello stadio di ingresso (ADC)
9. ERRORE VENTOLA: segnala un possibile guasto alla ventola
10. LIMIT: indica l’attivazione del limitatore di segnale per
salvaguardare i trasduttori ed evitare distorsione
11. TEMP LIMIT: indica la graduale riduzione del segnale per
evitare la protezione termica
Nella schermata HOME è possibile modicare solo il volume ruotando
l’encoder; la pressione permette invece di accedere al menu.
Quando si effettua la transizione INFINITO -> MANUALE, tramite
procedura di sblocco dal display, vengono caricati gli ultimi settaggi
manuali che sono stati impostati nell’ultima sessione manuale.
Quando si connette INFINITO, nel momento in cui si attiva la modalità
“ONLINE” è possibile dare il comando di “SYNC TO” per inviare i settaggi
del software al diffusore, o di “SYNC FROM” per ripristinare i settaggi
presenti nella locazione di memoria ”INFINITO” del device e trasmetterli
al software.
Dal menu display è possibile richiamare le impostazioni dell’ultima
sessione di INFINITO anche se il device non è connesso a INFINITO.
DESCRIZIONE INTERFACCIA
La pagina iniziale (Home) del display mostra le informazioni essenziali
del diffusore.
ANALOG HFL DELAY
1 to 3 0° to 4°
0 dB
PEAK FAN
TEMP LIMIT
LIMIT
1
2
5
34
6
7
8 9 10
11
INDICATORI DI GUASTO
In caso di malfunzionamento, il display fornisce indicazione
della possibile causa, discernendo tra cause termiche (ex: il
malfunzionamento della ventola impedisce all’amplificatore di
dissipare il calore in eccesso, portando il sistema a surriscaldamento),
segnalate come TEMP PROTECTION ), o rotture generiche
dell’amplificatore segnalate come PROTECTION .
PRESET
SELECT
MENÚ PRINCIPALE
EXIT
PRESET
HF LEVEL
HPF
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
3
1 to 3 Speakers
0° to 4°
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
HF LEVEL
LEVEL
0 dB
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
MEMORY
CURRENT
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
HPF
STATE
OFF
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AIR T: 53°C
AMP T: 45°C
LF Load: ---
HF Load: ---
VAC: 222
FACTORY RST
Push button to
reset all
data
INFO
MUSE 210LND
FW: 1.0.0000
SENSORS
HF Load: ---
VAC: 222
FAN: 0%
EXIT
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
LF: ON
HF: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
PRESET
SELECT
MENÚ PRINCIPALE
EXIT
PRESET
HF LEVEL
HPF
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
3
1 to 3 Speakers
0° to 4°
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
HF LEVEL
LEVEL
0 dB
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
MEMORY
CURRENT
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
HPF
STATE
OFF
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AIR T: 53°C
AMP T: 45°C
LF Load: ---
HF Load: ---
VAC: 222
FACTORY RST
Push button to
reset all
data
INFO
MUSE 210LND
FW: 1.0.0000
SENSORS
HF Load: ---
VAC: 222
FAN: 0%
EXIT
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
LF: ON
HF: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
PRESET
SELECT
MENÚ PRINCIPALE
EXIT
PRESET
HF LEVEL
HPF
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
3
1 to 3 Speakers
0° to 4°
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
HF LEVEL
LEVEL
0 dB
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
MEMORY
CURRENT
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
HPF
STATE
OFF
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AIR T: 53°C
AMP T: 45°C
LF Load: ---
HF Load: ---
VAC: 222
FACTORY RST
Push button to
reset all
data
INFO
MUSE 210LND
FW: 1.0.0000
SENSORS
HF Load: ---
VAC: 222
FAN: 0%
EXIT
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
LF: ON
HF: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
PRESET
SELECT
MENÚ PRINCIPALE
EXIT
PRESET
HF LEVEL
HPF
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
3
1 to 3 Speakers
0° to 4°
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
HF LEVEL
LEVEL
0 dB
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
MEMORY
CURRENT
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
HPF
STATE
OFF
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AIR T: 53°C
AMP T: 45°C
LF Load: ---
HF Load: ---
VAC: 222
FACTORY RST
Push button to
reset all
data
INFO
MUSE 210LND
FW: 1.0.0000
SENSORS
HF Load: ---
VAC: 222
FAN: 0%
EXIT
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
LF: ON
HF: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
PRESET
SELECT
MENÚ PRINCIPALE
EXIT
PRESET
HF LEVEL
HPF
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
3
1 to 3 Speakers
0° to 4°
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
HF LEVEL
LEVEL
0 dB
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
MEMORY
CURRENT
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
HPF
STATE
OFF
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AIR T: 53°C
AMP T: 45°C
LF Load: ---
HF Load: ---
VAC: 222
FACTORY RST
Push button to
reset all
data
INFO
MUSE 210LND
FW: 1.0.0000
SENSORS
HF Load: ---
VAC: 222
FAN: 0%
EXIT
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
LF: ON
HF: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT

15
CONTROLLI E FUNZIONI
PRESET
SELECT
MENÚ PRINCIPALE
EXIT
PRESET
HF LEVEL
HPF
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
3
1 to 3 Speakers
0° to 4°
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
HF LEVEL
LEVEL
0 dB
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
MEMORY
CURRENT
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
HPF
STATE
OFF
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AIR T: 53°C
AMP T: 45°C
LF Load: ---
HF Load: ---
VAC: 222
FACTORY RST
Push button to
reset all
data
INFO
MUSE 210LND
FW: 1.0.0000
SENSORS
HF Load: ---
VAC: 222
FAN: 0%
EXIT
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
LF: ON
HF: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
PRESET
SELECT
MENÚ PRINCIPALE
EXIT
PRESET
HF LEVEL
HPF
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
3
1 to 3 Speakers
0° to 4°
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
HF LEVEL
LEVEL
0 dB
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
MEMORY
CURRENT
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
HPF
STATE
OFF
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AIR T: 53°C
AMP T: 45°C
LF Load: ---
HF Load: ---
VAC: 222
FACTORY RST
Push button to
reset all
data
INFO
MUSE 210LND
FW: 1.0.0000
SENSORS
HF Load: ---
VAC: 222
FAN: 0%
EXIT
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
LF: ON
HF: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
PRESET
SELECT
MENÚ PRINCIPALE
EXIT
PRESET
HF LEVEL
HPF
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
3
1 to 3 Speakers
0° to 4°
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
HF LEVEL
LEVEL
0 dB
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
MEMORY
CURRENT
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
HPF
STATE
OFF
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AIR T: 53°C
AMP T: 45°C
LF Load: ---
HF Load: ---
VAC: 222
FACTORY RST
Push button to
reset all
data
INFO
MUSE 210LND
FW: 1.0.0000
SENSORS
HF Load: ---
VAC: 222
FAN: 0%
EXIT
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
LF: ON
HF: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
PRESET
SELECT
MENÚ PRINCIPALE
EXIT
PRESET
HF LEVEL
HPF
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
3
1 to 3 Speakers
0° to 4°
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
HF LEVEL
LEVEL
0 dB
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
MEMORY
CURRENT
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
HPF
STATE
OFF
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AIR T: 53°C
AMP T: 45°C
LF Load: ---
HF Load: ---
VAC: 222
FACTORY RST
Push button to
reset all
data
INFO
MUSE 210LND
FW: 1.0.0000
SENSORS
HF Load: ---
VAC: 222
FAN: 0%
EXIT
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
LF: ON
HF: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
PRESET
SELECT
MENÚ PRINCIPALE
EXIT
PRESET
HF LEVEL
HPF
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
3
1 to 3 Speakers
0° to 4°
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
HF LEVEL
LEVEL
0 dB
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
MEMORY
CURRENT
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
HPF
STATE
OFF
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AIR T: 53°C
AMP T: 45°C
LF Load: ---
HF Load: ---
VAC: 222
FACTORY RST
Push button to
reset all
data
INFO
MUSE 210LND
FW: 1.0.0000
SENSORS
HF Load: ---
VAC: 222
FAN: 0%
EXIT
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
LF: ON
HF: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
PRESET
SELECT
MENÚ PRINCIPALE
EXIT
PRESET
HF LEVEL
HPF
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
3
1 to 3 Speakers
0° to 4°
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
HF LEVEL
LEVEL
0 dB
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
MEMORY
CURRENT
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
HPF
STATE
OFF
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AIR T: 53°C
AMP T: 45°C
LF Load: ---
HF Load: ---
VAC: 222
FACTORY RST
Push button to
reset all
data
INFO
MUSE 210LND
FW: 1.0.0000
SENSORS
HF Load: ---
VAC: 222
FAN: 0%
EXIT
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
LF: ON
HF: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
MENÚ PRINCIPALE
EXIT
PRESET
HF LEVEL
Dalla schermata ‘HOME’, premendo la manopola, si accede al menu dove
vengono elencate tutte le funzioni controllabili, ruotando la manopola
si scorre l’elenco in senso verticale. Cliccando su una voce si accede al
settaggio relativo e cliccando su “EXIT” ci si ritrova nel menu orizzontale
dove è possibile navigare tra le funzioni visualizzandone il settaggio
attuale.
Per uscire dal menu e tornare alla “HOME” scorrere no all’ultima voce
“EXIT” e cliccare premendo la manopola, oppure tenerla premuta per
qualche secondo da qualsiasi punto del menù.
La corretta selezione di questo parametro è molto importante per
garantire una risposta in frequenza lineare dell’intero cluster e va fatta
su ogni speaker. Scegliere la voce in base al numero totale di diffusori che
compongono l’array ed in base all’angolo di inclinazione del diffusore che
si sta settando rispetto a quello successivo.
Regola il livello in dB delle alte frequenze, si usa per uniformare la
pressione acustica alle alte frequenze nell’audience ‘HF amplitude
shading’ attenuando i diffusori più vicini (quelli in basso nel caso di
cluster appeso), lasciando a 0dB quelli centrali, ed esaltando quelli più in
alto che devono raggiungere una distanza maggiore.
PRESET
SELECT
MENÚ PRINCIPALE
EXIT
PRESET
HF LEVEL
HPF
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
3
1 to 3 Speakers
0° to 4°
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
HF LEVEL
LEVEL
0 dB
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
MEMORY
CURRENT
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
HPF
STATE
OFF
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AIR T: 53°C
AMP T: 45°C
LF Load: ---
HF Load: ---
VAC: 222
FACTORY RST
Push button to
reset all
data
INFO
MUSE 210LND
FW: 1.0.0000
SENSORS
HF Load: ---
VAC: 222
FAN: 0%
EXIT
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
LF: ON
HF: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
PRESET
SELECT
MENÚ PRINCIPALE
EXIT
PRESET
HF LEVEL
HPF
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
3
1 to 3 Speakers
0° to 4°
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
HF LEVEL
LEVEL
0 dB
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
MEMORY
CURRENT
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
HPF
STATE
OFF
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AIR T: 53°C
AMP T: 45°C
LF Load: ---
HF Load: ---
VAC: 222
FACTORY RST
Push button to
reset all
data
INFO
MUSE 210LND
FW: 1.0.0000
SENSORS
HF Load: ---
VAC: 222
FAN: 0%
EXIT
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
LF: ON
HF: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
PRESET
SELECT
MENÚ PRINCIPALE
EXIT
PRESET
HF LEVEL
HPF
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
3
1 to 3 Speakers
0° to 4°
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
HF LEVEL
LEVEL
0 dB
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
MEMORY
CURRENT
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
HPF
STATE
OFF
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AIR T: 53°C
AMP T: 45°C
LF Load: ---
HF Load: ---
VAC: 222
FACTORY RST
Push button to
reset all
data
INFO
MUSE 210LND
FW: 1.0.0000
SENSORS
HF Load: ---
VAC: 222
FAN: 0%
EXIT
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
LF: ON
HF: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
PRESET
SELECT
MENÚ PRINCIPALE
EXIT
PRESET
HF LEVEL
HPF
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
3
1 to 3 Speakers
0° to 4°
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
HF LEVEL
LEVEL
0 dB
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
MEMORY
CURRENT
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
HPF
STATE
OFF
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AIR T: 53°C
AMP T: 45°C
LF Load: ---
HF Load: ---
VAC: 222
FACTORY RST
Push button to
reset all
data
INFO
MUSE 210LND
FW: 1.0.0000
SENSORS
HF Load: ---
VAC: 222
FAN: 0%
EXIT
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
LF: ON
HF: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
HPF
DELAY
IN ROUTING
OUT ROUTING
Abilita o meno il ltro HI-PASS che taglia le basse frequenze normalmente
gestite dal subwoofer. Selezionare “ON” se il subwoofer è presente,
“OFF” se non c’è subwoofer ed il diffusore deve riprodurre la banda
intera di frequenze.
Regola tempo che deve trascorrere tra la ricezione del segnale in
ingresso e la riproduzione, espresso in ms ed in metri in base alla velocità
del suono stimata a 343m/s. Passo minimo 0.03ms (1cm), valore massimo
874ms (300m). Utilissimo per allineare temporalmente le emissioni di
diffusori dislocati in punti diversi.
Scelta della sorgente di segnale tra ANALOG (XLR bilanciato) e DANTE
(audio multicanale su rete ethernet, solo modello LND con DANTE card
installata).
Scelta del segnale presente sul connettore XLR OUT tra ANALOG
(link diretto con ingresso XLR) oppure DANTE (solo se IN ROUTING
su DANTE), il segnale digitale DANTE viene convertito internamente
in analogico con un DAC di altissima qualità e presentato su XLR OUT
(0dBFS=18dBu).

16
CONTROLLI E FUNZIONI
PRESET
SELECT
MENÚ PRINCIPALE
EXIT
PRESET
HF LEVEL
HPF
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
3
1 to 3 Speakers
0° to 4°
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
HF LEVEL
LEVEL
0 dB
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
MEMORY
CURRENT
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
HPF
STATE
OFF
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AIR T: 53°C
AMP T: 45°C
LF Load: ---
HF Load: ---
VAC: 222
FACTORY RST
Push button to
reset all
data
INFO
MUSE 210LND
FW: 1.0.0000
SENSORS
HF Load: ---
VAC: 222
FAN: 0%
EXIT
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
LF: ON
HF: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
PRESET
SELECT
MENÚ PRINCIPALE
EXIT
PRESET
HF LEVEL
HPF
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
3
1 to 3 Speakers
0° to 4°
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
HF LEVEL
LEVEL
0 dB
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
MEMORY
CURRENT
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
HPF
STATE
OFF
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AIR T: 53°C
AMP T: 45°C
LF Load: ---
HF Load: ---
VAC: 222
FACTORY RST
Push button to
reset all
data
INFO
MUSE 210LND
FW: 1.0.0000
SENSORS
HF Load: ---
VAC: 222
FAN: 0%
EXIT
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
LF: ON
HF: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
PRESET
SELECT
MENÚ PRINCIPALE
EXIT
PRESET
HF LEVEL
HPF
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
3
1 to 3 Speakers
0° to 4°
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
HF LEVEL
LEVEL
0 dB
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
MEMORY
CURRENT
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
HPF
STATE
OFF
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AIR T: 53°C
AMP T: 45°C
LF Load: ---
HF Load: ---
VAC: 222
FACTORY RST
Push button to
reset all
data
INFO
MUSE 210LND
FW: 1.0.0000
SENSORS
HF Load: ---
VAC: 222
FAN: 0%
EXIT
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
LF: ON
HF: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
NOISE GATE
DANTE
AUTO ST-BY
Abilita e regola la soglia dell’algoritmo di noise-gate digitale che permette
di attenuare il rumore di fondo prodotto dalla catena di amplicazione
quando non c’è segnale utile in ingresso.
Vengono visualizzati i parametri della DANTE card interna, attraverso
il software AUDINATE DANTE CONTROLLER è possibile assegnare e
controllare tutti i dispositivi DANTE in rete (solo modello LND).
Abilita o meno la funzione di STANDBY automatico. In assenza di
segnale in ingresso, passato il tempo predenito, il diffusore entra in
modalità basso consumo. La sezione di potenza viene spenta mentre
il processore rimane alimentato e connesso con la rete ethernet. La
riattivazione avviene automaticamente quando il segnale supera una
soglia prestabilita.
PRESET
SELECT
MENÚ PRINCIPALE
EXIT
PRESET
HF LEVEL
HPF
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
3
1 to 3 Speakers
0° to 4°
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
HF LEVEL
LEVEL
0 dB
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
MEMORY
CURRENT
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
HPF
STATE
OFF
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AIR T: 53°C
AMP T: 45°C
LF Load: ---
HF Load: ---
VAC: 222
FACTORY RST
Push button to
reset all
data
INFO
MUSE 210LND
FW: 1.0.0000
SENSORS
HF Load: ---
VAC: 222
FAN: 0%
EXIT
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
LF: ON
HF: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
PRESET
SELECT
MENÚ PRINCIPALE
EXIT
PRESET
HF LEVEL
HPF
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
3
1 to 3 Speakers
0° to 4°
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
HF LEVEL
LEVEL
0 dB
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
MEMORY
CURRENT
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
HPF
STATE
OFF
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AIR T: 53°C
AMP T: 45°C
LF Load: ---
HF Load: ---
VAC: 222
FACTORY RST
Push button to
reset all
data
INFO
MUSE 210LND
FW: 1.0.0000
SENSORS
HF Load: ---
VAC: 222
FAN: 0%
EXIT
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
LF: ON
HF: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
PRESET
SELECT
MENÚ PRINCIPALE
EXIT
PRESET
HF LEVEL
HPF
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
3
1 to 3 Speakers
0° to 4°
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
HF LEVEL
LEVEL
0 dB
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
MEMORY
CURRENT
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
HPF
STATE
OFF
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AIR T: 53°C
AMP T: 45°C
LF Load: ---
HF Load: ---
VAC: 222
FACTORY RST
Push button to
reset all
data
INFO
MUSE 210LND
FW: 1.0.0000
SENSORS
HF Load: ---
VAC: 222
FAN: 0%
EXIT
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
LF: ON
HF: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
PRESET
SELECT
MENÚ PRINCIPALE
EXIT
PRESET
HF LEVEL
HPF
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
3
1 to 3 Speakers
0° to 4°
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
HF LEVEL
LEVEL
0 dB
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
MEMORY
CURRENT
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
HPF
STATE
OFF
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AIR T: 53°C
AMP T: 45°C
LF Load: ---
HF Load: ---
VAC: 222
FACTORY RST
Push button to
reset all
data
INFO
MUSE 210LND
FW: 1.0.0000
SENSORS
HF Load: ---
VAC: 222
FAN: 0%
EXIT
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
LF: ON
HF: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
PRESET
SELECT
MENÚ PRINCIPALE
EXIT
PRESET
HF LEVEL
HPF
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
3
1 to 3 Speakers
0° to 4°
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
HF LEVEL
LEVEL
0 dB
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
MEMORY
CURRENT
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
HPF
STATE
OFF
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AIR T: 53°C
AMP T: 45°C
LF Load: ---
HF Load: ---
VAC: 222
FACTORY RST
Push button to
reset all
data
INFO
MUSE 210LND
FW: 1.0.0000
SENSORS
HF Load: ---
VAC: 222
FAN: 0%
EXIT
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
LF: ON
HF: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
PRESET
SELECT
MENÚ PRINCIPALE
EXIT
PRESET
HF LEVEL
HPF
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
3
1 to 3 Speakers
0° to 4°
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
HF LEVEL
LEVEL
0 dB
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
MEMORY
CURRENT
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
HPF
STATE
OFF
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AIR T: 53°C
AMP T: 45°C
LF Load: ---
HF Load: ---
VAC: 222
FACTORY RST
Push button to
reset all
data
INFO
MUSE 210LND
FW: 1.0.0000
SENSORS
HF Load: ---
VAC: 222
FAN: 0%
EXIT
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
LF: ON
HF: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
PRESET
SELECT
MENÚ PRINCIPALE
EXIT
PRESET
HF LEVEL
HPF
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
3
1 to 3 Speakers
0° to 4°
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
HF LEVEL
LEVEL
0 dB
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
MEMORY
CURRENT
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
HPF
STATE
OFF
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AIR T: 53°C
AMP T: 45°C
LF Load: ---
HF Load: ---
VAC: 222
FACTORY RST
Push button to
reset all
data
INFO
MUSE 210LND
FW: 1.0.0000
SENSORS
HF Load: ---
VAC: 222
FAN: 0%
EXIT
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
LF: ON
HF: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
PRESET
SELECT
MENÚ PRINCIPALE
EXIT
PRESET
HF LEVEL
HPF
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
3
1 to 3 Speakers
0° to 4°
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
HF LEVEL
LEVEL
0 dB
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
MEMORY
CURRENT
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
HPF
STATE
OFF
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AIR T: 53°C
AMP T: 45°C
LF Load: ---
HF Load: ---
VAC: 222
FACTORY RST
Push button to
reset all
data
INFO
MUSE 210LND
FW: 1.0.0000
SENSORS
HF Load: ---
VAC: 222
FAN: 0%
EXIT
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
LF: ON
HF: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
SENSORS
MEMORY
TEST
Permette di salvare e richiamare in quattro locazioni di memoria
(SNAP1…4) tutte le impostazioni del menù (snapshot). Inoltre sono
sempre disponibili per il RECALL una locazione “DEFAULT” con i
parametri di fabbrica ed una “INFINITO” con i settaggi fatti tramite il
software INFINITO suite durante l’ultima sessione.
Attenzione: la locazione INFINITO contiene molti più parametri di quelli
gestibili dal display del diffusore. E’ utile richiamare questa locazione
quando si vuole ripristinare l’ultima sessione di INFINITO senza dover
riconnettere il diffusore in rete.
Non è possibile cancellare le locazioni “DEFAULT” e “INFINITO” tramite
la funzione “DELETE”.
Si accede alla visualizzazione dei parametri rilevati dai sensori interni
quali temperatura, tensione di alimentazione, inclinazione, stato ventola,
stato trasduttori. Per uscire cliccare in qualunque punto o su “EXIT”.
Abilita il test acustico dei trasduttori in modo MANUALE o
AUTOMATICO. In manuale si seleziona il segnale esterno o interno (pink
noise) ed il trasduttore che si desidera testare. In automatico alzando
il volume parte una procedura di test con pink noise che ciclicamente
abilita le vie LF, HF, LF+HF.

17
CONTROLLI E FUNZIONI
PRESET
SELECT
MENÚ PRINCIPALE
EXIT
PRESET
HF LEVEL
HPF
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
3
1 to 3 Speakers
0° to 4°
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
HF LEVEL
LEVEL
0 dB
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
MEMORY
CURRENT
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
HPF
STATE
OFF
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AIR T: 53°C
AMP T: 45°C
LF Load: ---
HF Load: ---
VAC: 222
FACTORY RST
Push button to
reset all
data
INFO
MUSE 210LND
FW: 1.0.0000
SENSORS
HF Load: ---
VAC: 222
FAN: 0%
EXIT
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
LF: ON
HF: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
PRESET
SELECT
MENÚ PRINCIPALE
EXIT
PRESET
HF LEVEL
HPF
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
3
1 to 3 Speakers
0° to 4°
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
HF LEVEL
LEVEL
0 dB
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
MEMORY
CURRENT
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
HPF
STATE
OFF
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AIR T: 53°C
AMP T: 45°C
LF Load: ---
HF Load: ---
VAC: 222
FACTORY RST
Push button to
reset all
data
INFO
MUSE 210LND
FW: 1.0.0000
SENSORS
HF Load: ---
VAC: 222
FAN: 0%
EXIT
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
LF: ON
HF: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
PRESET
SELECT
MENÚ PRINCIPALE
EXIT
PRESET
HF LEVEL
HPF
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
3
1 to 3 Speakers
0° to 4°
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
HF LEVEL
LEVEL
0 dB
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
MEMORY
CURRENT
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
HPF
STATE
OFF
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AIR T: 53°C
AMP T: 45°C
LF Load: ---
HF Load: ---
VAC: 222
FACTORY RST
Push button to
reset all
data
INFO
MUSE 210LND
FW: 1.0.0000
SENSORS
HF Load: ---
VAC: 222
FAN: 0%
EXIT
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
LF: ON
HF: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
PRESET
SELECT
MENÚ PRINCIPALE
EXIT
PRESET
HF LEVEL
HPF
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
3
1 to 3 Speakers
0° to 4°
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
HF LEVEL
LEVEL
0 dB
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
MEMORY
CURRENT
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
HPF
STATE
OFF
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AIR T: 53°C
AMP T: 45°C
LF Load: ---
HF Load: ---
VAC: 222
FACTORY RST
Push button to
reset all
data
INFO
MUSE 210LND
FW: 1.0.0000
SENSORS
HF Load: ---
VAC: 222
FAN: 0%
EXIT
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
LF: ON
HF: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
PRESET
SELECT
MENÚ PRINCIPALE
EXIT
PRESET
HF LEVEL
HPF
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
3
1 to 3 Speakers
0° to 4°
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
HF LEVEL
LEVEL
0 dB
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
MEMORY
CURRENT
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
HPF
STATE
OFF
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AIR T: 53°C
AMP T: 45°C
LF Load: ---
HF Load: ---
VAC: 222
FACTORY RST
Push button to
reset all
data
INFO
MUSE 210LND
FW: 1.0.0000
SENSORS
HF Load: ---
VAC: 222
FAN: 0%
EXIT
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
LF: ON
HF: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
PRESET
SELECT
MENÚ PRINCIPALE
EXIT
PRESET
HF LEVEL
HPF
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
3
1 to 3 Speakers
0° to 4°
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
HF LEVEL
LEVEL
0 dB
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
MEMORY
CURRENT
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
HPF
STATE
OFF
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AIR T: 53°C
AMP T: 45°C
LF Load: ---
HF Load: ---
VAC: 222
FACTORY RST
Push button to
reset all
data
INFO
MUSE 210LND
FW: 1.0.0000
SENSORS
HF Load: ---
VAC: 222
FAN: 0%
EXIT
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
LF: ON
HF: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN FACTORY RESET
INFO
CONTRAST
DISPLAY OFF
ROTATION
Si usa per bloccare il menù da manomissioni non desiderate, sono
previste le modalità LITE e SECURE. Per sbloccare la modalità LITE
è sufciente tenere premuta la manopola per 5 secondi (istruzioni a
display). Per sbloccare la modalità SECURE è necessario premere 10
volte la manopola in rapida sequenza (le istruzioni non compaiono a
display).
Reset di tutto il processore che permette di settare tutti i parametri allo
stato iniziale di default.
Per visualizzare il modello del diffusore e la versione del FIRMWARE
corrente.
Regola la luminosità del display.
Seleziona il tempo di accensione del display ad ogni azione sulla
manopola. Non è possibile lasciare il display sempre acceso per evitarne
il degrado delle prestazioni nel tempo. Ogni stato di alert ed azione
sulla manopola causa l’accensione automatica del display per il tempo
stabilito.
In base all’installazione orizzontale o verticale del diffusore,
l’orientamento della graca del display viene ruotato in modo manuale
(selezionando l’angolo) oppure in automatico sfruttando il sensore di
inclinazione interno.

18
ACCESSORI
FLYBAR SUPPORTO DI FISSAGGIO
COVER PROTEZIONE PIOGGIA CARRELLO TRASPORTO 4 X MUSE
Acciaio
max. 6 moduli
544 x 400 x 112,5mm.
7,2 Kg.
Acciaio
max. 1 modulo
371 x 56,5 x 30mm.
1,5 Kg.
Acciaio
2 / 5 moduli
744,5 x 244,9 x 371mm.
8 Kg.
Acciaio
max. 6 moduli
MS-F 210
MS-C MS-T 210
MS-J 210
MUSE 210LND /210 LN /210 L
I modelli MUSE dispongono di un sistema di sospensione integrato nella
struttura portante. L’unico elemento da aggiungere per la realizzazione di
array è la barra di sospensione (ying bar) modello MS F210; la barra di
sospensione può essere usata anche in congurazione ground-stacking
come appoggio dei satelliti sopra il subwoofer oppure come appoggio del
sistema direttamente a terra.
ATTENZIONE: L’utilizzo di altri accessori di ssaggio può causare una
pericolosa instabilità con possibili danni a persone e cose.
• L’installazione dei diffusori acustici MUSE, impiegando gli accessori di
sospensione descritti nel presente manuale e le speciche istruzioni
di montaggio, dovrà essere eseguita esclusivamente da personale
qualicato nel pieno rispetto delle regole e degli standard di sicurezza in
vigore nel paese in cui avviene l’installazione.
• Gli accessori di sospensione FBT sono costruiti per l’uso esclusivo
con i sistemi MUSE e non sono stati progettati per l’uso in
combinazione ad alcun altro diffusore o dispositivo.
• Ogni elemento del soffitto, pavimento o altro supporto in cui
venga installato o appeso un sistema MUSE deve essere in grado di
supportare il carico in piena sicurezza.
• Gli accessori di sospensione utilizzati devono essere agganciati
e ssati in sicurezza sia al diffusore acustico che al softto o altro
supporto.
• Quando si montano componenti su soffitti, pavimenti o travi,
assicurarsi sempre che tutti i sistemi di aggancio e di fissaggio
siano di dimensioni e di capacità di carico appropriate.
• Tutti i diffusori appesi in teatri, palasport, o in altri luoghi di lavoro
e/o intrattenimento, oltre al sistema di sospensione principale,
devono essere provvisti di un sistema di sicurezza secondario
indipendente e di capacità di carico adeguata. Esclusivamente cavi
di acciaio e catene di costruzione a capacità di carico adeguata
possono essere usati come sicurezza secondaria.

19
INSTALLAZIONE
AVVERTENZE INSTALLAZIONE
L’installazione dei diffusori acustici MUSE , impiegando gli accessori di
sospensione descritti nel presente manuale e le speciche istruzioni di
montaggio, dovrà essere eseguita esclusivamente da personale
qualificato nel pieno rispetto delle regole e degli standard di sicurezza
in vigore nel paese in cui avviene l’installazione.
• Gli accessori di sospensione FBT sono costruiti per l’uso esclusivo
con i sistemi MUSE e non sono stati progettati per l’uso in
combinazione ad alcun altro diffusore o dispositivo.
• Ogni elemento del soffitto, pavimento o altro supporto in cui
venga installato o appeso un sistema MUSE deve essere in grado di
supportare il carico in piena sicurezza.
• Gli accessori di sospensione utilizzati devono essere agganciati e
ssati in sicurezza sia al diffusore acustico che al softto o altro
supporto.
• Quando si montano componenti su soffitti, pavimenti o travi,
assicurarsi sempre che tutti i sistemi di aggancio e di fissaggio
siano di dimensioni e di capacità di carico appropriate.
• Tutti i diffusori appesi in teatri, palasport, o in altri luoghi di lavoro e/o
intrattenimento, oltre al sistema di sospensione principale,
devono essere provvisti di un sistema di sicurezza secondario
indipendente e di capacità di carico adeguata. Esclusivamente
cavi di acciaio e catene di costruzione a capacità di carico adeguata
possono essere usati come sicurezza secondaria.
I sistemi MUSE possono essere installati in sospensione o a terra; il
tipo di congurazione dell’impianto è in funzione della situazione della
sonorizzazione che occorre realizzare e dei vincoli di montaggio imposti.
Nella maggioranza delle comuni applicazioni è buona norma sospendere
l’impianto, in quanto ciò comporta una copertura più uniforme della zona
di ascolto. Ogni qualvolta l’area da sonorizzare si trovi ad una unica quota
al di sotto di un punto di aggancio disponibile e si estende per una certa
lunghezza, allora sospendere l’impianto è la soluzione migliore, in quanto
permette una migliore distribuzione di pressione sonora su tutta la zona
da sonorizzare.
Durante l’installazione del sistema accertarsi che nella struttura portante
vengano inclusi nel calcolo dei pesi totali anche il peso del ybar, delle catene
dei sollevatori, dei motori, dei cavi e ulteriori pesi aggiuntivi.
Nel caso in cui le suddette norme di sicurezza e il calcolo del peso totale
non siano rispettati, La FBT Elettronica SpA non è responsabile di eventuali
danni a persone o cose.
Gli accessori di sospensione sono stati progettati per sospendere no a 16
moduli MUSE 210LND / 210LN / 210L in congurazione di array verticale
oppure 6 moduli MUSE 210LND / 210LN / 210L in congurazione di array
orizzontale. In una congurazione ground stack 6 moduli sopra il subwoofer
o 6 moduli a terra.
La FBT rende disponibile un software per il calcolo del fattore di sicurezza
del punto più debole della meccanica di sospensione del sistema in funzione
della congurazione utilizzata.
Fasi da seguire per una corretta procedura di installazione:
• Simulare la congurazione appropriata dell’ambiente da sonorizzare
in funzione dell’uniformità e dell’intensità dell’SPL nell’audience
tramite software EASE FOCUS
• Utilizzare i parametri di congurazione meccanica cosi ottenuti per
calcolare il fattore di sicurezza della meccanica di sospensione del
sistema.
• Vericare che il fattore di sicurezza calcolato dal software rientri
negli standard e nelle normative di sicurezza vigenti nel paese di
installazione.
EASE FOCUS è un software che permette di simulare in maniera accurata
il comportamento acustico e meccanico del sistema line array. L’algoritmo
di simulazione si basa su misure effettuate sui singoli moduli; è possibile
impostare il numero delle aree da sonorizzare, il numero dei diffusori e vari
parametri di simulazione. Il download del software è disponibile sul sito
della AFMG: focus.afmg.eu. Il le del modello acustico per EASE FOCUS
del sistema MUSE è disponibile sul sito della FBT: www.fbt.it
NORME DI SICUREZZA
• EN 1990 - Eurocode 0 - Principi e requisiti per la sicurezza,
l’esercizio e la durabilità delle strutture.
• EN 1991-1-1 – Eurocode 1 – Basi di calcolo di azioni sulle
strutture.
• EN 1993-1-1 – Eurocode 3 – Progettazione delle strutture in
acciaio. Regole generali.
• EN 13814 – Macchine e strutture per ere e parchi
didivertimento. Sicurezza
• Direttiva 2006/42/CE del parlamento europeo e del consiglio
del 17 Maggio 2006 relativa alle macchine e che modica la
direttiva 95/16/CE

20
INSTALLAZIONE
CONFIGURAZIONI
Tutti gli accessori di sospensione sono stati progettati per garantire un
fattore di sicurezza pari a 4:1 con la massima congurazione del sistema
che comprende 16 diffusori MUSE 210LND / 210LN / 210L (g.1)
Nel caso in cui le normative locali vigenti richiedano un fattore di
sicurezza >4:1 è necessario vericare le dimensioni del sistema o variare
gli angoli di inclinazione e procedere di nuovo con le simulazioni acustiche
e le verifiche di sicurezza. I sistemi MUSE possono essere montati sia
sospesi che appoggiati (Ground Stack fig.2/3). Il tipo di montaggio
dell’impianto è in funzione della situazione di sonorizzazione che occorre
realizzare e dei vincoli di montaggio imposti. Nella maggioranza delle
comuni applicazioni è buona norma sospendere l’impianto, in quanto ciò
comporta una copertura più uniforme nella zona di ascolto.
Ogni qual volta l’area da sonorizzare si trovi ad un unica quota al di
sotto di un punto di aggancio disponibile e si estende per una certa
lunghezza, allora sospendere l’impianto è la soluzione migliore, in quanto
permette una migliore distribuzione di pressione sonora su tutta la zona
sonorizzata.
Nota: Durante le installazioni accertarsi che nella struttura portante del
sistema vengano inclusi nel calcolo dei pesi totali anche il peso del ybar
MS F210, delle catene dei sollevatori, dei motori, dei cavi e ulteriori pesi
aggiuntivi.
Nel caso in cui le suddette norme di sicurezza e il calcolo del peso
totale non siano rispettate la FBT Elettronica non è responsabile di
eventuali danni a cose e persone.
FLYBAR MS-F 210
FLYBAR MS-F 210
FLYBAR MS-F 210
16 X MUSE 210LND / 210L
6 X MUSE 210LND / 210L
6 X MUSE 210LND / 210L
2 X MUSE 218SND
FIG.1
FIG.3
FIG.2
VERTICAL ARRAY
GROUND STACKING
GROUND STACKING
