Fbt Canto 8CA User manual

P O I N T S O U R C E
CODE 46207 # 022023

CANTO 5CA / 8CA / 5CT / 8C
Versione 1.1 ITA/EN - 01/2023
Conservare questo documento in modo
che sia disponibile per un riferimento futuro.
Controllare regolarmente il sito web FBT
per l'ulma versione di questo documento.
FBT Eleronica SpA - 62019 RECANATI ( Italy)
- info@t.itwww.t.it
Canto 8C.........................................................................

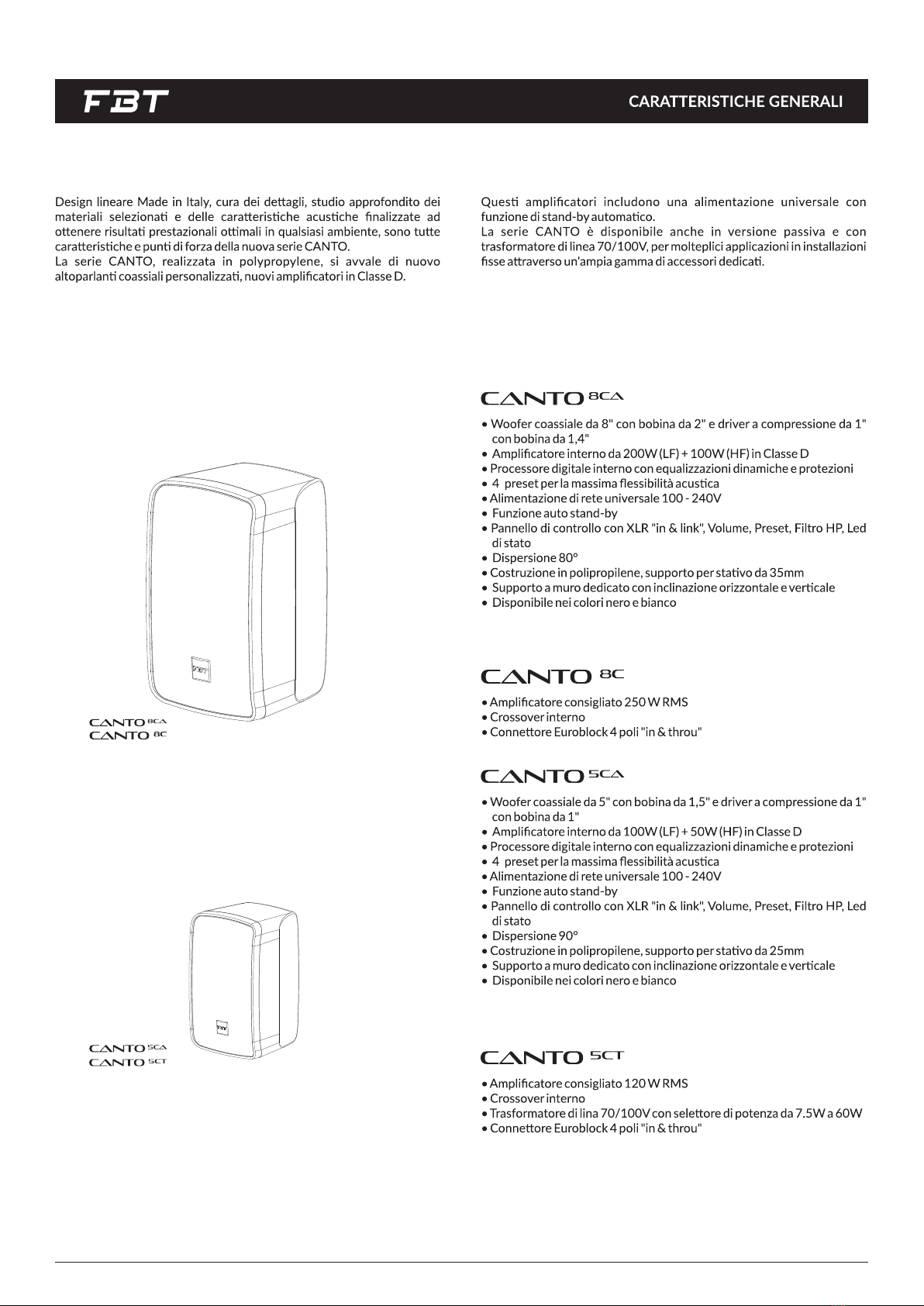

CARATTERISTICHE GENERALI.................................
AVVERTENZE ...............................................................
ALIMENTAZIONE & COLLEGAMENTI....................
DIMENSIONI
Canto 8CA......................................................................
Canto 5CA......................................................................
INSTALLAZIONE............................................................
Canto 8CA......................................................................
Canto 5CA......................................................................
CONTROLLI & FUNZIONI..........................................
Canto 8C.........................................................................
Canto 5CT.......................................................................
DATI TECNICI................................................................
Canto 5CT.......................................................................

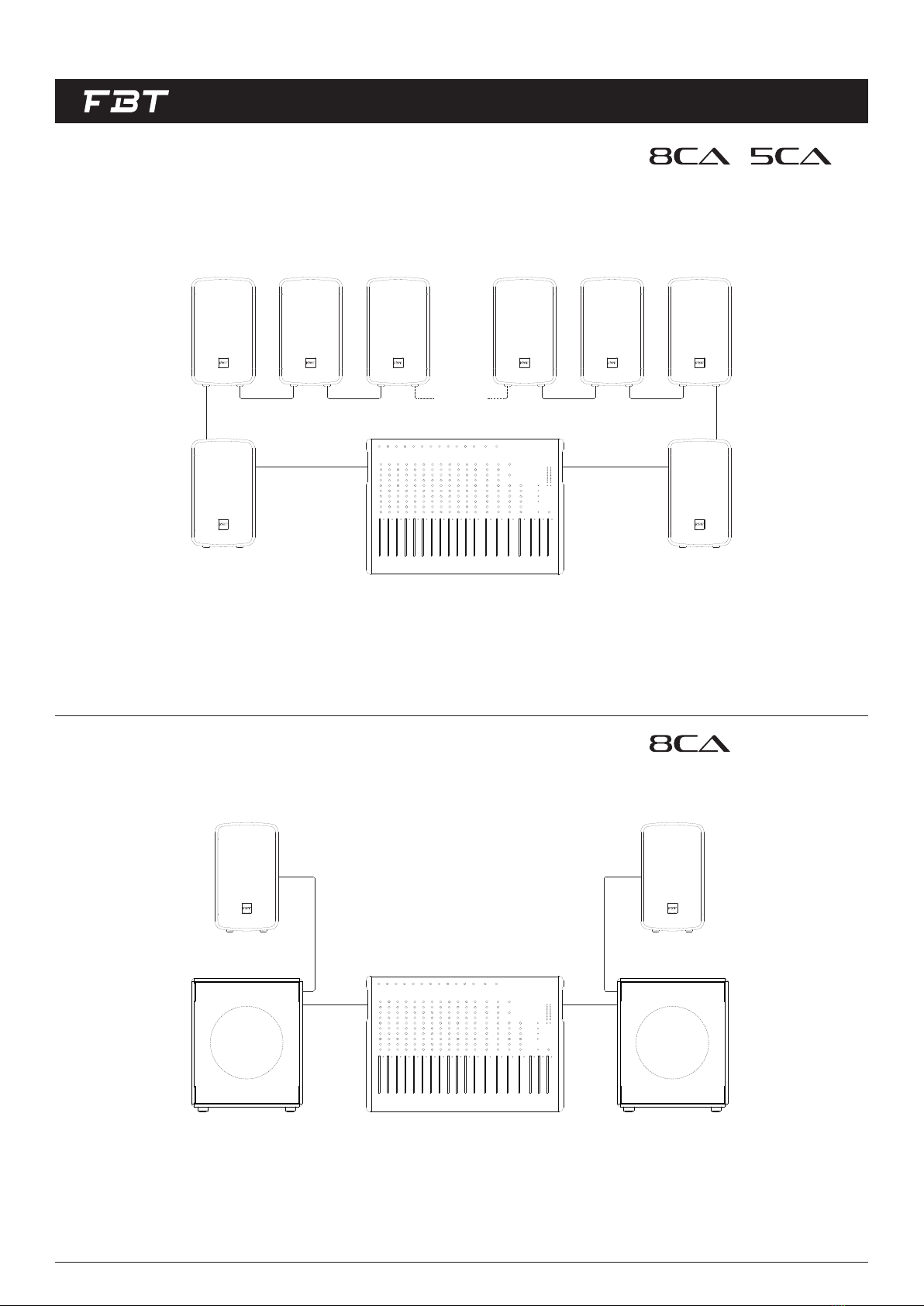

ESEMPI DI COLLEGAMENTO
Canto 8CA......................................................................
Canto 5CA......................................................................
Canto 8C.........................................................................
Canto 5CT.......................................................................
2
10
4
3
7
8
8
11
9
12
5
1
4
6
7
5
11
11
PRECAUTIONS ..............................................................
GENERAL FEATURES...................................................
POWER SUPPLY & CONNECTIONS.........................
Canto 5CT.......................................................................
TECHNICAL DATA........................................................
Canto 8C.........................................................................
Canto 8C.........................................................................
DIMENSIONS
Canto 8C.........................................................................
Canto 5CT.......................................................................
Canto 5CA......................................................................
Canto 8CA......................................................................
INSTALLATION...............................................................
CONNECTION EXAMPLES
Canto 5CA......................................................................
Canto 8CA......................................................................
Canto 5CA......................................................................
Canto 8CA......................................................................
CONTROLS & FUNCTIONS.......................................
Canto 5CT....................................................................... 24
17
16
15
18
13
16
19
20
20
14
21
17
22
23
23
23
19
CANTO 5CA / 8CA / 5CT / 8C
Versione 1.1 ITA/EN - 01/2023
Keep this document in a safe place so that
it is available for future reference.
We recommend you to regularly check the
FBT website for the latest version of this
document.
FBT Eleronica SpA - 62019 RECANATI ( Italy)
- info@t.itwww.t.it
GENERAL INFORMATIONS
UKITA

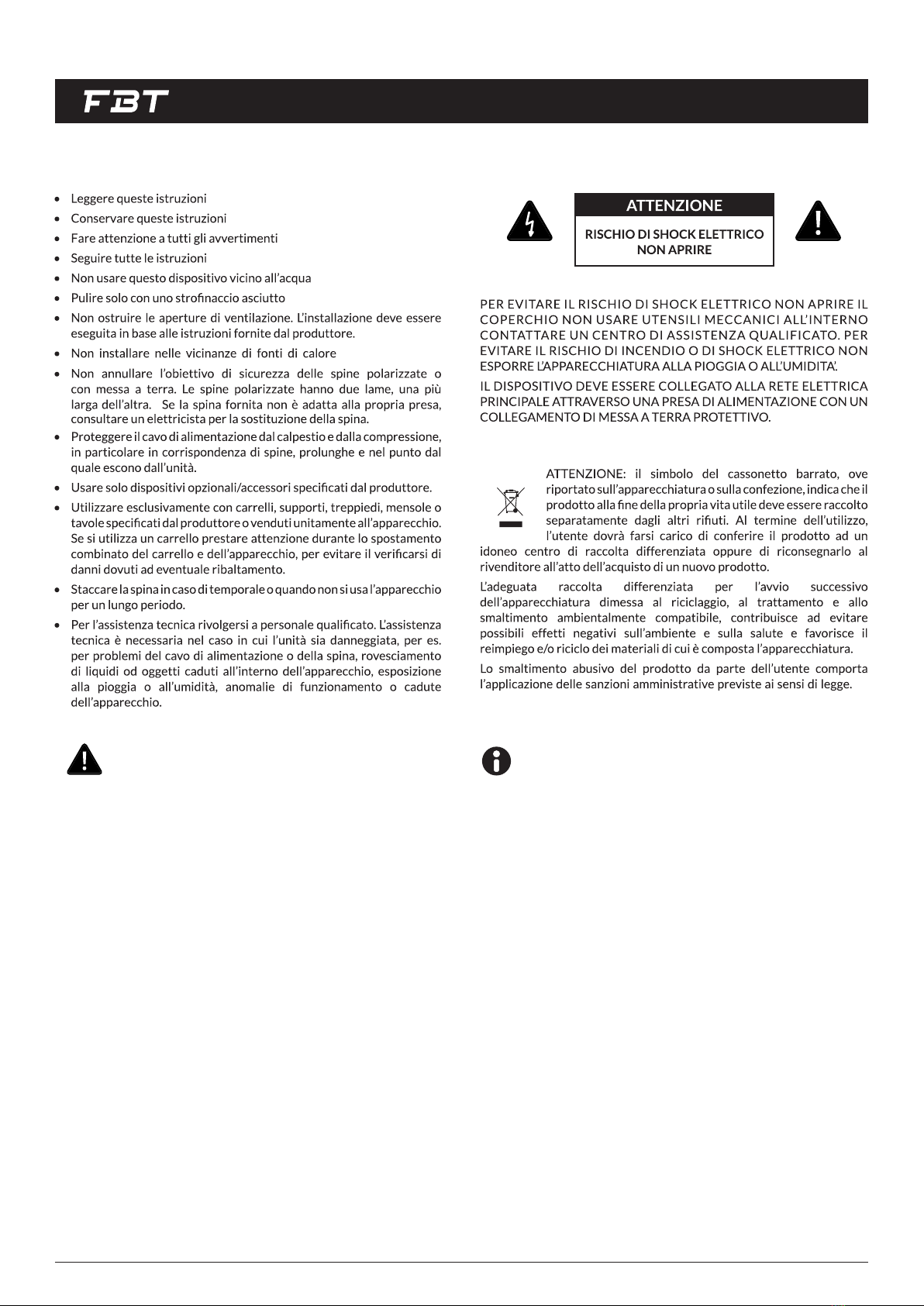

AVVERTENZE
1
• Le inform azi oni cont enut e in qu esto ma nua le son o stat e
scrupolosamente controllate; tuavia la FBT non si assume nessuna
responsabilità per eventuali inesaezze.
• La FBT Eleronica SpA si riserva il dirio di modificare le caraerische
tecniche ed esteche dei prodo in qualsiasi momento e senza
preavviso
• Non ulizzare mai le maniglie per sospendere direamente i moduli o il
sistema.
Questo manuale conene informazioni importan sull'uso correo e sicuro
del disposivo. Prima di collegare e ulizzare questo prodoo, leggere
aentamente questo manuale di istruzioni e tenerlo a portata di mano
per riferimen futuri. Il manuale deve essere considerato parte
integrante di questo prodoo e deve accompagnarlo in caso di cambio
proprietà come riferimento per la correa installazione e ulizzo, nonché
per le precauzioni di sicurezza. FBT SpA non si assume alcuna
responsabilità per l'installazione e/o l'uso erra di questo prodoo.

2

ALIMENTAZIONE & COLLEGAMENTI
La presa di alimentazione comprende anche il vano portafusibile; i fusibili
difeosi devono essere assolutamente sostui con altri che abbiano
valore e caraerische eleriche uguali.
I modelli CANTO 8CA e CANTO 5CA sono sta progea e realizza per
operare con tensione di rete universale 100 - 240 Vac / 50-60Hz.
100-240V - 50/60Hz 2A - FUSE 2.5AT 250V ( mod. CANTO 8CA )
100-240V - 50/60Hz 1.5A - FUSE 2.5AT 250V ( mod. CANTO 5CA )
Collegare il conduore posivo (uscita "+" dell'amplificatore) al contao
"INPUT +" del conneore Euroblock a 4 poli; collegare il conduore
negavo (uscita "-" dell'amplificatore) al contao "INPUT -" del
conneore Euroblock a 4 poli.
I modelli CANTO 5C e CANTO 8C sono provvis di conneore Euroblock
a 4 poli.
I conta "LINK +" e "LINK -" sono ulizzabili per un eventuale
collegamento (in parallelo) di un altro diffusore acusco.
Il modello CANTO 5CT è provvisto di conneore Euroblock a 4 poli e di
trasformatore di linea, pertanto l'amplificatore di potenza deve essere
provvisto di uscite a tensione costante a 100V o 70V.
Prima di effeuare i collegamen regolare la tensione di ingresso e la
potenza di uscita tramite apposito seleore.
I conta "LINK +" e "LINK -" sono ulizzabili per un eventuale
collegamento (in parallelo) di un altro diffusore acusco.
L'impedenza di ciascun diffusore è 16 Ohm.
Collegare il conduore posivo (uscita "+" dell'amplificatore) al contao
"INPUT +" del conneore Euroblock a 4 poli; collegare il conduore
negavo (uscita "-" dell'amplificatore) al contao "INPUT -" del
conneore Euroblock a 4 poli.
La tensione di ingresso del diffusore deve corrispondere alla tensione di
uscita dell'amplificatore e la somma delle potenze nominali di tu i
diffusori collega alla linea non deve essere superiore a quella
dell'amplificatore.
• Per minimizzare gli effe induvi dovu all'accoppiamento con campi eleromagneci circostan, ulizzare cavi con conduori intreccia.
• Ulizzare dei cavi con conduori che abbiano una sezione adeguata, considerando la loro lunghezza e la potenza complessiva dei diffusori.
ATTENZIONE
• NON collegare gli ingressi dei diffusori direamente ad una linea a tensione costante (es. 100V).
• Per evitare che fenomeni induvi diano luogo a ronzii, disturbi e compromeano il funzionamento del sistema, i cavi per i diffusori non devono essere
canalizza assieme ai conduori dell'energia elerica, ai cavi microfonici od altre linee.
• La lunghezza delle linee diffusori deve essere ridoa al minimo ( una lunga distanza può comportare l'uso di cavi con sezioni elevate ).
3

276mm / 10,86"
160mm / 6,29"
170mm / 6,69"
DIMENSIONI
240mm / 9,44"
416mm / 16,37"
240mm / 9,44"
4

DIMENSIONI
240mm / 9,44"
240mm / 9,44"
416mm / 16,37"
276mm / 10,86"
160mm / 6,29"
170mm / 6,69"
5

INSTALLAZIONE
• Gli accessori di sospensione FBT sono costrui per l'uso esclusivo con i
sistemi "CANTO" e non sono sta progea per l'uso in combinazione
ad alcun altro diffusore o disposivo.
• L'installazione dei diffusori acusci "CANTO", impiegando gli accessori
di sospensione descri nel presente manuale e le specifiche istruzioni
di montaggio, dovrà essere eseguita esclusivamente da personale
qualificato nel pieno rispeo delle regole e degli standard di sicurezza in
vigore nel paese in cui avviene l'installazione.
• Ogni elemento del soffio, parete o altro supporto in cui venga
installato o appeso un sistema "CANTO" deve essere in grado di
supportare il carico in piena sicurezza.
• In caso di installazione fissa occorre sempre pianificare ed eseguire
ispezioni regolari e specifiche per verificare tue le par che devono
garanre la sicurezza del sistema nel tempo.
• La FBT Eleronica SpA declina ogni responsabilità per eventuali danni o
lesioni causa da suppor o struure non sufficientemente solide o da
una installazione non correa.
• Tu i diffusori appesi in luoghi di lavoro e/o intraenimento, oltre al
sistema di sospensione principale devono essere provvis di un sistema
di sicurezza secondario indipendente e di capacità di carico adeguata.
6

INSTALLAZIONE
WM68 SUPPORTO PER FISSAGGIO A MURO / PARETE PER I MODELLI CANTO 8CA E CANTO 8C
60 mm
80 mm
70mm 90mm
92mm
Il supporto WM68 è composto da due par. Per facilitarne il montaggio
ulizzare la dima di cartone contenuta nella confezione per segnare con
precisione i quaro pun di fissaggio.
• Fissare l'altra parte del supporto al diffusore per poi agganciare tuo il
sistema.
• Serrare la vite di giunzione
Per maggiori informazioni sull'ulizzo dell'accessorio WM68 consultare la pagina dedicata nel sito
ww.t.it
• Togliere la vite di giunzione (B) e fissare solo la parte del supporto che
andrà a parete (Si consigliano vi M5).
B
Punto di aggancio finale
NB. ll diffusore ha anche la possibilità di essere impilato sullo stavo
treppiede.
Nel modello CANTO 8CA è previsto l'ulizzo dell'accessorio WM68 in un
solo punto di aggancio (vedi figura 1).
Fig. 1
Nel modello CANTO 8C è previsto l'ulizzo dell'accessorio WM68 in due
pun di aggancio con la possibilità di ruotare il diffusore in posizione
orizzontale o vercale. (vedi figura 2).
Fig. 2
7

INSTALLAZIONE
WM45 SUPPORTO PER FISSAGGIO A MURO / PARETE PER I MODELLI CANTO 5CA E CANTO 5CT
• Serrare la vite di giunzione
Il supporto WM45 è composto da due par. Per facilitarne il montaggio
ulizzare la dima di cartone contenuta nella confezione per segnare con
precisione i quaro pun di fissaggio.
Per maggiori informazioni sull'ulizzo dell'accessorio WM68 consultare la pagina dedicata nel sito
ww.t.it
• Togliere la vite di giunzione (B) e fissare solo la parte del supporto che
andrà a parete (Si consigliano vi M5).
• Fissare l'altra parte del supporto al diffusore per poi agganciare tuo il
sistema.
B
Punto di aggancio finale
90 mm
92mm
60 mm
70mm
80 mm
90mm
NB. ll diffusore ha anche la possibilità di essere impilato sullo stavo
treppiede.
Nel modello CANTO 5CA è previsto l'ulizzo dell'accessorio WM45 in un
solo punto di aggancio (vedi figura 3).
Nel modello CANTO 5CT è previsto l'ulizzo dell'accessorio WM45 in tre
pun di aggancio con la possibilità di ruotare il diffusore in posizione
orizzontale o vercale. (vedi figura 4).
Fig. 3 Fig. 4
Tu i possibili pun di
aggancio dell'accessorio
WM45
8

CONTROLLI & FUNZIONI
- Boost: enfazzazione delle basse frequenze
- Monitor: studiato per un ascolto ravvicinato con massima linearità della
risposta in frequenza
- Original: il preset ideale adao alla maggior parte delle applicazioni "live".
• PRT/LMT: L'accensione del led indica l'intervento del limitatore oppure il
malfunzionamento del sistema
• LEVEL: Regola il livello generale del segnale.
• PRESET: La funzione preset, gesta da DSP, permee di modificare la
risposta del diffusore adaando la mbrica alle specifiche applicazioni;
oltre alla equalizzazione i preset modificano anche il processamento di
dinamica per oenere sempre il massimo SPL privo di distorsione:
- Vocal: preset che offre la massima intelligibilità del parlato.
• IN - LINK: Prese di ingresso/uscita bilanciate; "IN" consente il
collegamento di un segnale preamplificato come, ad esempio, quello in
uscita da un mixer. "LINK" permee il collegamento di più diffusori con lo
stesso segnale.
• LINE-MIC: Posizionare il pulsante in "MIC" se si collega un microfono;
nella posizione "LINE" per il collegamento di sorgen di segnale ad alto
livello. Evitare l'invio di un segnale di linea (da mixer, tasere eleroniche,
amplificatori per basso o per chitarra, ecc) con il pulsante MIC-LINE in
posizione "MIC"; il mancato rispeo di tale avvertenza può causare danni
o il guasto completo del diffusore, del woofer, dei driver per le alte
frequenze e degli amplificatori di potenza interni. Il pulsante MIC-LINE
deve essere posto nella posizione "MIC" esclusivamente per il
collegamento di un microfono dinamico a bassa impedenza.
• STDBY: In assenza di segnale di ingresso l'amplificatore va in modalità di
basso consumo energeco; non appena il segnale supera la soglia di
rilevazione torna nella modalità normale.
• HPF: Pulsante per l'avazione del disposivo di filtro "low-cut" che
lascia passare solo le frequenze più alte della frequenza di taglio ( DA
ATTIVARE IN CONFIGURAZIONE CON UN SUBWOOFER).
9
+
+
+
+
PUSH
+
+
+
+
IN LINK
INPUT HPFSTDBY
ON
LEVEL
0
0 0
+6dB line
+36dB mic
RED
PRESET
BLUE
VIOLET
YELLOW
GREEN
-
ORIGINAL
-
MONITOR
-
VOCAL
-
BOOST
LINE MIC
Gnd
Cold
Hot
CAUTION
100 - 240 V~ 50/60 Hz 2A - FUSE 2,5 AT 250 V
M A D E I N I T A L Y
PRT/LMT
+
+
+
+
PUSH
+
+
+
+
IN LINK
INPUT HPFSTDBY
ON
LEVEL
0
0 0
+6dB line
+36dB mic
PRESET
LINE MIC
CAUTION
100 - 240 V~ 50/60 Hz 1,5A - FUSE 2,5 AT 250 V
Gnd
Cold
Hot
M A D E I N I T A L Y
RED
PRT/LMT
BLUE
VIOLET
YELLOW
GREEN
-
ORIGINAL
-
MONITOR
-
VOCAL
-
BOOST

DATI TECNICI
Codice
Configurazione
Unità basse frequenze
Unità alte frequenze
Risposta in frequenza (@-6dB)
Sensibilità (@1W, 1m)
Max. SPL (cont./peak)
Dispersione
Filtro HP consigliato
Filtro esterno consigliato
Amp. interno max. RMS (LF/HF)
Amp. interno max. peak (LF/HF)
Amplificatore consigliato
Potenza lungo termine
Pot. breve termine (IEC 268-5)
Impedenza ingresso
Impedenza nominale
Conneore di ingresso
Costruzione
Dimensioni nee (L x A x P)
vie
mm
mm
Hz
dB
dB
O x V
W
W
W RMS
W
W
kOhm
Ohm
mm
45509 (nero)
44889 (bianco)
45474 (nero)
45473 (bianco)
45507 (nero)
45395 (bianco)
45476 (nero)
45475 (bianco)
2 coassiale 2 coassiale 2 coassiale 2 coassiale
130 / bobina 38 200 / bobina 50 130 / bobina 38 200 / bobina 50
25 / bobina 25 25/ bobina 35 25 / bobina 25 25 / bobina 35
70 - 20k 50 - 20k 80 - 20k 60 - 20k
----- ----- 93 96
114 / 117 120 / 125 114 / 117 120 / 125
90° 80° 90° 80°
----- ----- 70Hz - 24dB oct. 50Hz - 24dB oct.
----- ----- FBT DSP Processor FBT DSP Processor
100 / 50 200 / 100 ----- -----
200 / 100 400 / 200 ----- -----
----- ----- 120 250
----- ----- 60 125
----- ----- 240 500
22 22 ----- -----
----- ----- 16 8
XLR con loop XLR con loop Euroblock 4 poli Euroblock 4 poli
polypropylene polypropylene polypropylene polypropylene
Peso neo kg 27 6 3.5 6
160 x 276 x 170 240 x 416 x 240 160 x 276 x 170 240 x 416 x 240
10
GENERALE
ACUSTICA
AMPLIFICAZIONE
INGRESSI / USCITE
FISICHE

ESEMPI DI COLLEGAMENTO
/
L R
MIXER
LINK LINK
MIXER AMPLIFICATO
L R
SUBWOOFER AMPLIFICATO SUBWOOFER AMPLIFICATO
11

ESEMPI DI COLLEGAMENTO
Questo sistema di collegamento prevede che ogni diffusore sia corredato
da un proprio trasformatore di linea. L'amplificatore deve essere provvisto
di uscite a tensione costante a 100V o 70V. Gli altoparlan, collega in
parallelo all'uscita dell'amplificatore renderanno semplice, se necessario,
un ampliamento dell'impianto derivandosi da uno qualsiasi dei diffusori
installa in precedenza e allo stesso modo si potranno eliminare gli
altoparlan non più necessari. Nei collegamen è necessario rispeare la
"fase" sia del singolo diffusore al proprio trasformatore che nel
collegamento in parallelo dei diffusori. La tensione di ingresso del diffusore
deve corrispondere alla tensione di uscita dell'amplificatore.
SISTEMI A TENSIONE COSTANTE
AMPLIFICATORE
SISTEMI A BASSA IMPEDENZA
Le uscite a bassa impedenza vengono generalmente usate in presenza di
linee con un numero ridoo di diffusori di una certa potenza pos alla
minima distanza dall'amplificatore. Il collegamento tra i diffusori sarà un
misto serie/parallelo, in modo tale da ricondurre l'impedenza complessiva
degli altoparlan ad un valore non crico per l'amplificatore. Nel
collegamento a bassa impedenza è necessario che l'impedenza totale dei
diffusori sia uguale o superiore a quella dell'amplificatore. La somma delle
potenze del diffusore deve essere adeguata alla potenza massima erogabile
dall'amplificatore.
In questo caso l'impedanza di un singolo diffusore è 16 Ohm; il
collegamento in parallelo di due diffusori comporta una impedenza
complessiva di 8 Ohn ( impedenza=16/numero dei diffusori)
16 Ohm 16 Ohm 16 Ohm
AMPLIFICATORE AMPLIFICATORE
12
IMPEDENZA TOTALE 8 OHM

PRECAUTIONS
13
THE DEVICE MUST BE CONNECTED TO THE MAINS THROUGH A
POWER OUTLET WITH A PROTECTIVE EARTH CONNECTION.
TO REDUCE THE RISK OF ELECTRIC SHOCK DO NOT REMOVE
COVER (OR BACK) NO USER SERVICEABLE PARTS INSIDE REFER
SERVICING TO QUALIFIED SERVICE PERSONNEL. TO REDUCE THE
RISK OF FIRE OR ELECTRIC SHOCK DO NOT EXPOSE THIS
EQUIPMENT TO RAIN OR MOISTURE.
WARNING
RISK OF ELECTRIC SHOCK
DO NOT OPEN
CAUTION: Where affixed on the equipment or package, the
barred waste bin sign indicates that the product must be
separated from other waste at the end of its working life for
disposal. At the end of use, the user must deliver the product
to a suitable recycling centre or return it to the dealer when
purchasing a new product. Adequate disposal of the decommissioned
equipment for recycling, treatment and environmentally compable
disposal contributes in prevenng potenally negave effects on the
environment and health and promotes the reuse and/or recycling of
equipment materials. Abusive product disposal by the user is punishable
by law with administrave sancons.
Never use the handles, brackets or other elements of the module to
directly suspend the modules or the system.
All informaons included in this operang manual have been
scrupulously controlled; however FBT is not responsible for eventual
mistakes.
FBT Eleronica SpA has the right to amend products and specificaons
without noce.
• Read these instrucons
• Keep these instrucons
• Heed all warnings
• Follow all instrucons
• Do not use this apparatus near water
• Clean only with dry cloth
• Do not block any venlaon openings; install in accordance with the
manufacturer's instrucons
• Do not install near any heat sources, such as radiators, heat registers,
stoves or other apparatus (including amplifiers) that produce heat.
• Do not defeat the safety purpose of the polarized or grounding -type
plug. If the provided plug does not fit into your outlet, consult an
electrician for replacement of the obsolete outlet.
• Only use aachments accessories specified by the manufacturer
• Unplug this apparatus during lightning storms or when unused for long
periods of me
• Protect the power cord from being walked on or pinched parcularly at
plugs, convenience receptacles and the point where they exit from the
apparatus
• For technical assistance, contact qualified personnel. Sericing is
required when the apparatus has been damaged in any way, such as
power-supply cord or plug is damaged, liquid has been spilled or objects
have fallen into the apparatus, the apparatus has been exposed to rain
or moisture, does not operate normally or has been dropped.
This manual contains important about the correct and safe use of the
device. Before connecng and using this product please read this
instrucon manual carefully and keep it on hand for future reference. The
manual is to be considered an integral part of this product and must
accompany it when it changes ownership as a reference for correct
installaon and use as well as for the safety precauons. FBT SpA will not
assume any responsibility for the incorrect installaon and/or use of this
product.

GENERAL FEATURES
CANTO is the excing new series of speakers made of gas-injected
polypropylene, the range includes new custom coaxial transducers, new
high efficiency processed Class D amplifiers with power specificaons of
200W + 100W for CANTO 8CA and 100W + 50W for CANTO 5CA.
Linear design made in Italy, aenon to detail, in-depth study of the
selected materials and acousc characteriscs aimed at obtaining
opmal performance results in any environment are all characteriscs
and strenghts of the new series CANTO.
The FBT CANTO series is also available passive and with 70/100V line
transformer for mulple applicaons in fixed installaons, through a wide
range of dedicated accessories.
These amplifiers include universal mains voltage switch mode power
supply with auto stand-by funcon and built-in DSP with 4 presets.
• 200W LF + 100W HF Class D amplifiers
• Control panel with XLR "in & link", Volume, Preset, HP filter, staus led
indicators
• 80° dispersion
• Sturdy gas-injected polypropylene molded enclosures, 35mm top-hat
stand socket
• Dedicated installaon bracket for mul-angle adjustment capability
• Coaxial custom 8" LF with 2" voice coil and 1" HF compression driver
with 1.4" voice coil
• 4 DSP presets for maximum acouscal flexibility
• On board Digital Signal Processor with dynamic equalizaons and
protecons for high SPL and high reliability
• Universal mains voltage switch mode power supply
• Auto stand-by feature with very low energy consumpon
• Available in black and white
• Internal crossover network
• 250 W RMS recommended amplifier
• Euroblock connector 4 poles "in & throu"
14
• Coaxial custom 5" LF with 1.5" voice coil and 1" HF dome tweeter with
1" voice coil
• 4 DSP presets for maximum acouscal flexibility
• 100W LF + 50W HF Class D amplifiers
• On board Digital Signal Processor with dynamic equalizaons and
protecons for high SPL and high reliability
• Universal mains voltage switch mode power supply
• Auto stand-by feature with very low energy consumpon
• Sturdy gas-injected polypropylene molded enclosures, 25mm top-hat
stand socket
• Available in black and white
• Control panel with XLR "in & link", Volume, Preset, HP filter, staus led
indicators
• 90° dispersion
• Dedicated installaon bracket for mul-angle adjustment capability
• Internal crossover network
• Euroblock connector 4 poles "in & throu"
• 120 W RMS recommended amplifier
• 70/100V line transformer with power selector from 7.5W to 60W

POWER SUPPLY & CONNECTIONS
15
CANTO 8CA and CANTO 5CA are been designed and manufactured to
work with 100 - 240 Vac / 50-60Hz universal mains voltage.
The power socket also included a fuse box; faulty fuses shall be replaced
only with fuses having the same electrical features and value.
100-240V - 50/60Hz 2A - FUSE 2.5AT 250V ( mod. CANTO 8CA )
100-240V - 50/60Hz 1.5A - FUSE 2.5AT 250V ( mod. CANTO 5CA )
Connect the posive wire ( amplifier "+" output ) to the pin "INPUT +" of
the 4-pin EUROBLOCK connector.
The "LINK +" and "LINK -" pins are useful to link another loudspeaker in
parallel.
Connect the negave wire ( amplifier "-" output ) to the pin "INPUT -" of
the 4-pin EUROBLOCK connector.
CANTO 5C and CANTO 8C models are equipped with a 4-pole Euroblock
connector.
Connect the posive wire ( amplifier "+" output ) to the pin "INPUT +" of
the 4-pin EUROBLOCK connector.
The "LINK +" and "LINK -" pins are useful to link another loudspeaker in
parallel.
The CANTO 5CT is equipped with a 4-pole Euroblock connector and line
transformer, therefore the power amplifier must be equipped with
constant voltage outputs at 100V or 70V.
Connect the negave wire ( amplifier "-" output ) to the pin "INPUT -" of
the 4-pin EUROBLOCK connector.
The impedance value of each loudspeaker is 16 Ohm.
The input voltage of the loudspeaker must correspond to the output
voltage of the amplifier and the sum of the nominal powers of all the
loudspeakers connected to the line must not be higher than that of the
amplifier.
Before making the connecons, adjust the input voltage and output
power using the appropriate selector.
• Loudspeaker lines must be kept separated from the mains cables, microphone cables or others, in order to avoid inducve phenomena may cause hum or
noises.
• Use loudspeaker cables with twisted wires to reduce hum caused by inducve effects due to coupling with electromagnec fields.
• Do NOT connect the low impedance input directly to 70/100V constant voltage lines.
• Always use cables having wires with an adequate cross-secon, considering the cable lenght and the total loudspeaker power.
• The loudspeaker line shall be short ( for long distances, it may be necessary to use cables with large cross-secon wires ).
ATTENTION
