MODEL LP3M
INSTALLATION AND SERVICE INSTR CTIONS
FOR STREAMLINE LP3M STROBE LIGHTS
MODELO LP3M
INSTR CCIONES PARA LA INSTALACIÓN
Y MANTENIMIENTO DE LAS L CES
ESTROBOSCOPICAS LP3M STREAMLINE™
MODELE LP3M
INSTR CTIONS D’INSTALLATION ET DE RÉPARATION
DES LAMPES STROBOSCOPIQ ES STREAMLINE LP3M

INSTALLATION AND SERVICE INSTR CTIONS FOR
STREAMLINE LP3M STROBE LIGHTS
SAFETY MESSAGE TO INSTALLERS, SERS AND MAINTENANCE PERSONNEL
It is important to follow all instructions shipped with this product. This device is to be installed by a
trained electrician who is thoroughly familiar with the National Electrical Code/Canadian Electrical
Code and will follow the NEC/CEC Guidelines as well as local codes.
The selection of the mounting location for the device, its controls and the routing of the wiring is to
be accomplished under the direction of the facilities engineer and the safety engineer. In addition,
listed below are some other important safety instructions and precautions you should follow:
• Read and understand all instructions before installing or operating this equipment.
• Disconnect light from the power supply before any installation or maintenance is performed.
• After installation, test the light system to ensure that it is operating properly.
• After testing is complete, provide a copy of this instruction sheet to all operating personnel.
• Establish a procedure to routinely check the light installation for integrity and proper operation.
• The product nameplate, which may contain cautionary or other information of importance to
maintenance personnel, should not be obscured in any way.
ailure to follow all safety precautions and instructions may result in property damage, serious
injury, or death.
I. INSTALLATION
A. npacking
After unpacking the light, examine it for damage that may have occurred in transit. If the
equipment has been damaged, do not attempt to install or operate it. ile a claim immediately
with the carrier stating the extent of the damage. Carefully check all envelopes, shipping labels
and tags before removing or destroying them.
B. Mounting

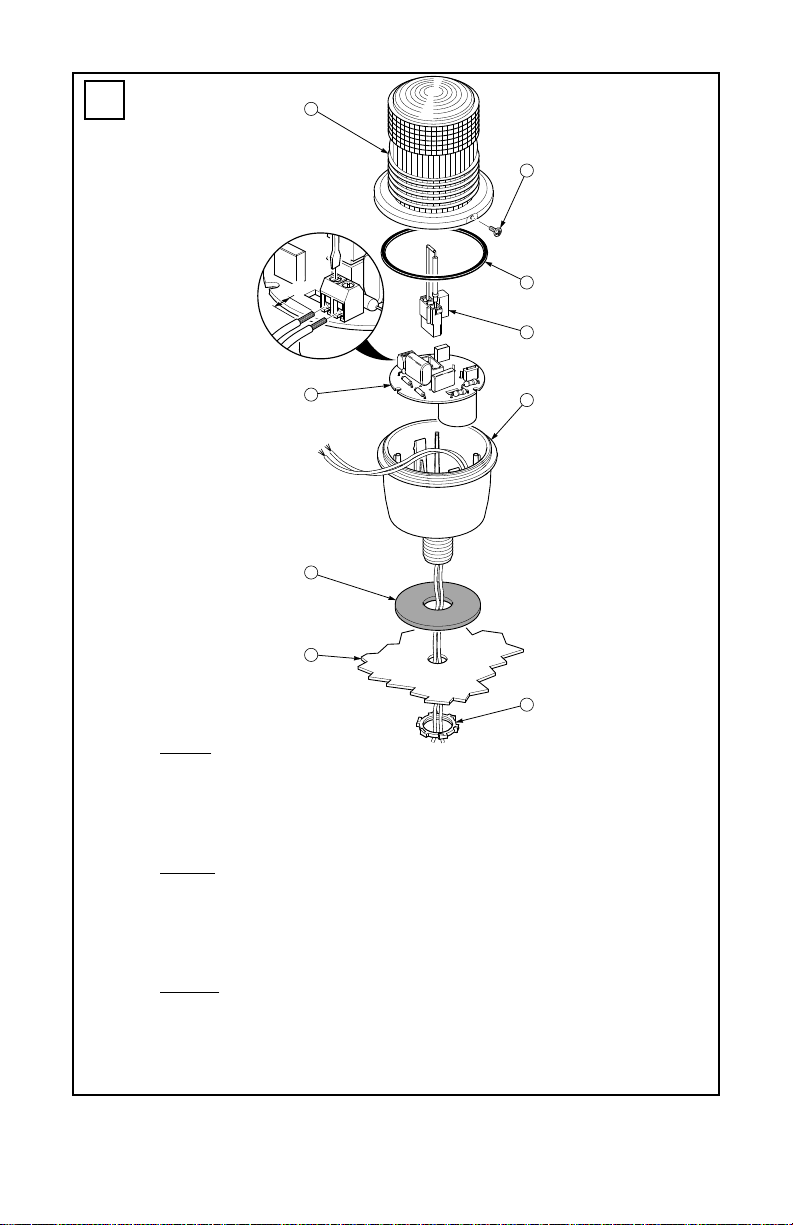

The Model LP3M lights are designed for mounting on a flat surface or in a 1/2" NPT hub.
1. Hub Mounting
a. Locate gasket on mounting surface and align light with hub opening.
b. Thread light into hub by turning clockwise.
c. Refer to section D for information on making electrical connections.
2. Panel Mounting
a. Drill or punch 7/8" (22.2 mm) diameter hole in mounting surface.
b. Locate gasket on mounting surface and set light on top of gasket. Tighten supplied locknut
to secure the light.
c. Refer to section D for information on making electrical connections.
-1-

C. Specifications
Operating Voltage 12-48 VDC 120 VAC 50/60 Hz 230-240 VAC-50/60 Hz
Operating Current 0.44-0.10 A 0.10 A 0.07A
Energy Output 2.0 Joules 2.0 Joules 2.0 Joules
lash Rate 65-95 PM 65-95 PM 65-95 PM
Operating Temperature -31° to 150° (-35°C to 66°C)
Approvals UL, cUL
Additional Approvals CE (excluding all 120/240VAC models)
Environmental Ratings Indoor/Outdoor Use, Type 4X, IP66
D. Electrical Connections
The model LP3M comes assembled from the factory. Models are supplied with a two position
terminal block for making electrical connections.
WARNING
To avoid electrical shock hazards, do not connect to supply circuit when power is applied.
1. Remove the lens from the housing by turning counter-clockwise.
2. Remove the printed circuit board assembly by depressing the two snap tabs inside the
housing and lifting the board assembly upwards.
3. Route supply wires (14 AWG to 18 AWG) into the housing through the hole in the housing.
4. Strip a maximum of 0.25” (6.4 mm) of wire insulation from the ends of the power leads.
Connect wires to terminal block by inserting the stripped ends of the wire into the connector
as far as they can travel and tightening the clamping screw.
NOTE
Be sure to observe polarity on the 12-48 VDC printed circuit board assembly. The terminals are
designated by a “+” and “-” on the terminal block for the positive and negative
supply leads, respectively.
The maximum tightening torque is 5 in-lb (.6 Nm) for field wiring connections on the
terminal block. Make sure power supply lead insulation is flush with connector. If stranded
wire is used, be sure that there are no loose strands outside the connector that could touch
the adjacent lead to cause a short circuit.
5. To reassemble, snap printed circuit board assembly into housing making sure that the board
rests on its’ mounting platforms. Take care not to pinch supply wires when inserting board.
6. Thread lens onto housing by turning clockwise until lens is fully seated.
7. Install supplied locking screw on lens to secure.
8. Energize the supply circuit and test strobe light for proper operation.
II. STROBE T BE REPLACEMENT
After extended operation, occasionally check for flash tube degradation. Should the flash tube
misfire, have a noticeable decrease in light output, glow continuously or darken-replacement is
necessary.
WARNING
High voltages are present inside the light assembly. Wait at least 5 minutes after
shutting off the power before servicing the unit.
A. Disconnect power from the supply circuit and wait five minutes before opening unit to allow
all capacitors to discharge.
-2-

B. Loosen locking screw on lens and remove lens from housing by turning counter-clockwise.
C. Carefully remove the old strobe tube by grasping the connector and lifting upwards.
D. Replace lamp with ederal Signal part number K149130A. Install new strobe tube by fully
seating it into the receptacle on the printed circuit board.
E. Attach lens to housing by turning clockwise until seated.
. Tighten locking screw on lens to secure.
III. SERVICE
The ederal factory will service your equipment or provide technical assistance with any
problems that cannot be handled locally.
Any units returned to ederal Signal for service, inspection, or repair must be accompanied by
a Return Material Authorization. This R.M.A. can be obtained from a local Distributor or
Manufacturer’s Representative.
At this time a brief explanation of the service requested, or the nature of the malfunction,
should be provided.
Address all communications and shipments to:
FEDERAL SIGNAL CORPORATION
Electrical Products Division
Service Department
2645 ederal Signal Drive
University Park, IL 60466-3195
IV. REPLACEMENT PARTS
Description Part Number
Strobe tube K149130A
Lens, Amber K8589006A
Lens, Blue K8589006A-01
Lens, Clear K8589006A-02
Lens, Green K8589006A-03
Lens, Red K8589006A-04
Gasket, LP3M K8589029A
Gasket, Lens K8589012A
Printed circuit board assy, 120VAC K2001317A
Printed circuit board assy, 240VAC K2001317A-01
Printed circuit board assy, 12-48VDC K2001316B
-3-

V. NDERWRITERS LABORATORIES WARNING EXPLANATION.
“Warning-Not to be used as a visual public mode alarm notification appliance”
WHAT DOES THIS MEAN?
Underwriters Laboratories uses two different standards to investigate and List visual signal
appliances. The first UL Standard for Safety is UL1971 - Signaling Devices for the Hearing
Impaired. This standard covers visual signaling devices intended for fire alarm systems to alert the
hearing impaired. The second UL Standard for Safety is UL1638 - Visual Signaling
Appliances-Private Mode Emergency and General Utility Signaling. While this standard may also
cover visual signal appliances, it does not include the determination of adequacy relative to alerting
hearing-impaired individuals in a fire alarm system.
To prevent misapplication of a visual signal appliance Listed to UL1638, UL determined it is the
manufacturer’s responsibility to warn the installer in the field and Authority Having Jurisdiction
(AHJ) of what would be an inappropriate use of the product. Therefore, manufactures whose
products Listed to UL1638 are required by Underwriters Laboratories to bear the warning, “Warning
- Not to be used as a visual public mode alarm notification appliance”.
“Public Operating Mode” and “Notification Appliance” as defined in the National ire Alarm Code,
N PA 72 is as follows:
Public Operating Mode - Audible or visible signaling to occupants or inhabitants of the area
protected by the fire alarm system.
Notification Appliance - A fire alarm system component such as a bell, horn, speaker, light, or text
display that provides audible, tactile, or visible outputs, or any combination thereof.
In other words, this device should not be used as a component of a commercial fire alarm system.
-4-

-5-
INSTR CCIONES DE INSTALACION Y MANTENIMIENTO
PARA L CES ESTROBOSCOPICAS STREAMLINE™ LP3M
MENSAJE DE SEG RIDAD PARA LOS INSTALADORES,
S ARIOS Y PERSONAL DE MANTENIMIENTO
Es importante seguir todas las instrucciones enviadas con este producto. Este dispositivo debe ser
instalado por un electricista capacitado que esté totalmente familiarizado con el Código Eléctrico
Nacional/Código Eléctrico Canadiense y que cumplirá con todas las Pautas de éstos así como
también con los códigos locales.
La selección del lugar de montaje para el dispositivo, sus mandos y el recorrido de los cables han de
ser realizados bajo la dirección del Ingeniero de Servicios y el Ingeniero de Seguridad. Además, a
continuación se enumeran otras instrucciones importantes de seguridad y precauciones que debería
tomar:
• Lea y entienda todas las instrucciones antes de instalar o de operar este equipo.
• Desconecte la luz de la fuente de energía antes de llevar a cabo la instalación o el mantenimiento.
• Después de la instalación, pruebe el sistema de luces para asegurarse que está funcionando
adecuadamente.
• Luego de finalizar la prueba, proporciónele una copia de esta de hoja de instrucciones a todo el
personal que lo manejará.
• Establezca un procedimiento para revisar rutinariamente la instalación de las luces para verificar
su integridad y un funcionamiento adecuado.
• La placa con el nombre del producto, que puede contener información de advertencia u otra
información importante para el personal de mantenimiento, no debe ser ocultada en forma alguna.
El no cumplimiento con todas las precauciones e instrucciones de seguridad puede resultar en daño a
la propiedad, lesiones graves, o muerte.
I. INSTALACION
A. Desembalaje
Después de desempacar la luz, examínela para verificar que no tenga daños que puedan haber
ocurrido en tránsito. Si el equipo ha sido dañado, no intente instalarlo o hacerlo funcionar.
Preséntele un reclamo inmediatamente al transportista describiendo el alcance del daño. Revise
cuidadosamente todos los sobres, etiquetas de envío, etiquetas y talones de envío antes de
quitarlos o destruirlos.
B. Montaje.
1. Montaje sobre una boca de conexión
a. Ubique la junta sobre la superficie de montaje y alinee la luz con la abertura de la boca de
conexión.
b. Enrosque la luz dentro de la boca de conexión girando en sentido horario.
c. Refiérase a la sección D para obtener información para realizar las conexiones eléctricas.
2. Montaje sobre un panel
a. Taladre o agujeree un orificio de 7/8" (22.2 mm) de diámetro en la superficie de montaje.
b. Ubique la junta sobre la superficie de montaje y ponga la luz sobre la parte superior de la
junta. Apriete las tuercas de fijación que se proporcionan para asegurar la luz.
c. Refiérase a la sección D para obtener información para realizar las conexiones eléctricas.

C. Especificaciones
Voltaje operativo 12-48 VCC 20 VCA 50/60 Hz 230-240VCA 50/60 Hz
Corriente operativa 0.44-0.10A 0.10A 0.07A
Salida de energía 2.0 Joules 2.0 Joules 2.0 Joules
recuencia de flash 65-95 PM 65-95 PM 65-95 PM
Temperatura operativa -31° to 150° (-35°C to 66°C)
Aprobado por UL, cUL
Aprobaciones adicionales CE (excluyendo todos los modelos de 120/240 VCA)
Clasificación medioambiental Uso en interiores/exteriores, Tipo 4X, IP66
D. Conexiones eléctricas
El modelo LP3M viene armado de fábrica. Los modelos se proporcionan con un bloque
terminal de dos posiciones para hacer las conexiones eléctricas.
ADVERTENCIA
Para evitar peligros de choques eléctricos, no lo conecte al circuito de alimentación
cuando este tiene corriente.
1. Quite los lentes de la caja girando en sentido antihorario.
2. Quite el ensamblaje de la placa de circuito impreso presionando hacia abajo las dos
lengüetas sujetadoras que se encuentran dentro de la caja y levantando el ensamblaje de la
placa hacia arriba.
3. Dirija los cables de alimentación (14 AWG a 18 AWG) hacia dentro de la caja a través del
orificio en la caja.
4. Pele un máximo de 0.25" (6.4mm) del aislamiento del cable de las puntas del conductor de
alimentación. Conecte los cables al bloque terminal insertando las puntas peladas del cable
dentro del conectador lo más profundo que sea posible y apriete el tornillo prensil.
NOTA
Asegúrese de observar la polaridad en el conjunto del tablero del circuito impreso de 12-48
VCC. Los terminales están marcados por “+” y “-” en el bloque de terminales para los
conductores de alimentación positivo y negativo, respectivamente.
La torsión de ajuste máxima es de 5 pulgadas por libra (0.6 Nm) para las conexiones del
cableado de campo en el bloque terminal. Asegúrese que el aislamiento del conductor de
alimentación de energía se encuentre parejo con el conectador. Si se usa cable de hilos,
asegúrese que no queden hilos sueltos fuera del conectador que puedan tocar el conductor
adyacente y causar un cortocircuito.
5. Para volver a ensamblar, presione el ensamblaje de la placa de circuito impreso dentro de la
caja asegurándose que la placa quede colocada en sus plataformas de montaje. Tenga
cuidado de no pellizcar los cables de alimentación cuando inserte la placa.
6. Enrosque los lentes a la caja girando en sentido horario hasta que el lente calce totalmente.
7. Instale sobre el lente, los tornillos de fijación que se proporcionan, para asegurarlo.
8. Proporciónele energía al circuito de alimentación y pruebe la luz estroboscópica para
verificar que funciona correctamente.
II. REEMPLAZO DEL T BO ESTROBOSCOPICO
Luego de un funcionamiento prolongado, verifique ocasionalmente la degradación del tubo de
flash. Si el tubo de flash se dispara erróneamente, tiene una disminución notable en la salida de
luz, brilla continuamente o se oscurece, es necesario reemplazarlo.
-6-

ADVERTENCIA
Existen voltajes altos dentro del ensamblaje de la luz. Espere al menos 5 minutos después de
cortar la fuente de energía para realizarle el mantenimiento a esta unidad.
A.Desconecte la energía del circuito de alimentación y espere cinco minutos antes de abrir la
unidad para permitir que todos los capacitadores se descarguen.
B. Afloje los tornillos de fijación en el lente y quite el lente de la caja girando en sentido
antihorario.
C. Quite cuidadosamente el tubo estroboscópico viejo tomando el conectador y levantando
hacia arriba.
D.Reemplace la lámpara con el número de parte K149130A de ederal Signal. Instale un
nuevo tubo estroboscópico asentándolo totalmente dentro del receptáculo sobre la placa de
circuito impreso.
E. Una el lente a la caja girándolo en sentido horario hasta que quede totalmente asentado.
. Apriete los tornillos de fijación en el lente para asegurarlo.
III MANTENIMIENTO
La fábrica ederal le realizará el mantenimiento de su equipo o le proporcionará asistencia
técnica con cualquier problema que no pueda ser manejado en forma local.
Cualquier unidad que sea devuelta a ederal Signal para mantenimiento, inspección, o
reparación debe estar acompañada de una Autorización de devolución de material (R.M.A.).
Esta R.M.A. se puede obtener del distribuidor local o del representante del fabricante.
En este momento, se deberá proporcionar una breve explicación del mantenimiento solicitado,
o de la naturaleza del mal funcionamiento.
Dirija todas las comunicaciones y envíos a:
FEDERAL SIGNAL CORPORATION
Electrical Products Division
Service Department
2645 ederal Signal Drive
University Park, IL 60466-3195
IV PARTES PARA REEMPLAZO
Descripción Parte No.
Tubo estroboscópico K149130A
Lente, Ambar K8589006A
Lente, Azul K8589006A-01
Lente, Incoloro K8589006A-02
Lente, Verde K8589006A-03
Lente, Rojo K8589006A-04
Junta plana, LP3M K8589029A
Junta plana, Lente K8589012A
Ensamblaje de placa de circuito impreso, 120 VCA K2001317A
Ensamblaje de placa de circuito impreso, 240 VCA K2001317A-01
Ensamblaje de placa de circuito impreso, 12-48 VCC K2001316B
-7-

-8-
V. EXPLICACIÓN DE ADVERTENCIA DE NDERWRITERS LABORATORIES.
“Advertencia-No debe usarse como un aparato de notificación de alarma visual en modo
público”
¿Q É SIGNIFICA ESTO?
Underwriters Laboratories usa dos normas diferentes para investigar y listar aparatos de señalización
visual. La primera norma UL para seguridad es la UL1971 - Dispositivos de señalización para perso-
nas con discapacidad auditiva. Esta norma cubre dispositivos de señalización visual diseñados para
sistemas de alarma de incendio para alertar a personas con discapacidad auditiva. La segunda norma
UL para seguridad es la UL1638 - Aparatos de señalización visual-Emergencia en modo privado y
Señalización de utilidad general. Aunque esta norma también puede cubrir aparatos de señalización
visual, no incluye la determinación de la idoneidad en relación con la puesta en alerta a personas con
discapacidad auditiva en un sistema de alarma de incendio.
Para evitar la mala aplicación de un aparato de señalización visual listado en UL1638, UL decidió
que es responsabilidad del fabricante advertir al instalador en el campo y a la autoridad competente
lo que sería un uso inapropiado del producto. En consecuencia, Underwriters Laboratories requiere
que los fabricantes cuyos productos estén listados en UL1638, incluyan el aviso, “Advertencia - No
debe usarse como un aparato de notificación de alarma visual en modo público”.
Las definiciones de “Modo de operación pública” y “Aparato de notificación” de acuerdo con el
Código Nacional de alarmas de incendio, N PA 72, son las siguientes:
Modo de operación pública - Señalización audible o visual para los ocupantes o habitantes del área
protegida por el sistema de alarma de incendio.
Aparato de notificación - Componente de un sistema de alarma de incendio como una campana,
una bocina, un altavoz, una luz, o una pantalla de texto, que proporciona una salida auditiva, táctil, o
visible, o cualquier combinación de los mismos.
En otras palabras, este dispositivo no debería usarse como componente de un sistema comercial de
alarma de incendio.

-9-
INSTR CTIONS D’INSTALLATION ET D’ENTRETIEN DES
LAMPES STROBOSCOPIQ ES STREAMLIME™ LP3M
MESSAGE DE SÉC RITÉ PO R LES INSTALLATE RS, TILISATE RS ET PERSON-
NEL D’ENTRETIEN
Il est important de suivre toutes les instructions expédiées avec ce produit. Ce dispositif doit être
installé par un électricien bien formé qui connaît le National Electric Code/Code canadien de
l’électricité et qui respecte toutes les directives du NEC/CCÉ ainsi que les codes locaux.
Le choix de l’emplacement de montage de ce dispositif, de ses contrôles et de l’acheminement du
câblage doit se faire sous la direction de l’ingénieur de l’installation et de l’ingénieur responsable de
la sécurité. En outre, vous trouverez ci-après une liste de certaines instructions et précautions de
sécurité importantes à suivre:
• Lire et comprendre toutes les instructions avant d’installer ou de faire fonctionner cet équipement.
• Débrancher la lampe de toute source de courant avant d’effectuer toute installation ou entretien.
• Après l’installation, tester le système d’éclairage pour s’assurer de son bon fonctionnement.
• Après la fin du test, fournir une copie de ce feuillet d’instructions à tout le personnel des
opérations.
• Établir une procédure de vérification de routine de l’installation d’éclairage pour s’assurer de son
intégrité et de son bon fonctionnement.
• La plaque signalétique du produit pouvant contenir des renseignements additionnels et des mises
en garde importantes pour le personnel d’entretien doit toujours être visible.
Le fait de ne pas suivre toutes les précautions et instructions de sécurité peut provoquer des
dommages à la propriété, des blessures graves voire la mort pour vous et pour d’autres personnes.
I. INSTALLATION
A. Déballage
Après avoir déballé la lampe, examinez-la pour voir s’il y a eu des dommages pendant le
transport. Si l’équipement est endommagé, n’essayez pas de l’installer ou de le faire
fonctionner. Déposez immédiatement une réclamation auprès du transporteur en indiquant la
portée des dommages. Vérifiez avec soin toutes les enveloppes, les étiquettes d’expédition et
les étiquettes avant de les retirer ou de les détruire.
B. Montage
Les lampes de modèle LP3M sont conçues pour être montées sur une surface à plat ou sur un
pivot de po (1,27 cm) NPT.
1. Montage sur pivot
a. Placez le joint d’étanchéité sur la surface de montage et alignez la lampe avec l’ouverture du
pivot.
b. iletez la lampe dans le pivot en tournant dans le sens des aiguilles d’une montre.
c. Reportez-vous à la section D pour plus d’information sur les connexions électriques à
établir.
2. Montage sur panneau
a. orez ou percez un trou de 7/8 po (22,2 mm) de diamètre dans la surface de montage.
b. Placez le joint d’étanchéité sur la surface de montage et installez la lampe sur le joint.
Resserrez le contre-écrou fourni pour fixer la lampe.
c. Reportez-vous à la section D pour plus d’information sur les connexions électriques à
établir.

C. Spécifications
Tension d’exploitation 12-48 V.c.c. 120 V.c.a. 50/60 Hz 230-240 V.c.a. 50/60 Hz
Courant d’exploitation 0,44-0,10 A 0,10 A 0,07 A
Sortie énergétique 2,0 joules 2,0 joules 2,0 joules
réquence des flashs 65-95 PM 65-95 PM 65-95 PM
Température d’exploitation -31 à 150 º (-35 à 66 ºC)
Approbations UL, cUL
Approbations supplémentaires CE (excluant tous les modèles 120/240V CA)
Évaluation environnementale Usage intérieur et extérieur, Type 4X, IP66
D. Connexions Électriques
Le modèle LP3M arrive assemblé en usine. Les modèles sont fournis avec un bloc de
dérivation à deux positions pour les connexions électriques.
AVERTISSEMENT
Pour éviter tout danger de choc électrique, ne branchez pas les fils lorsque
le courant est sous tension.
1. Retirez la lentille du boîtier en tournant dans le sens contraire des aiguilles d’une montre.
2. Retirez la plaquette de circuits imprimés en enfonçant les deux attaches à mousqueton à
l’intérieur du boîtier et en soulevant la plaquette vers le haut.
3. Acheminez les fils d’alimentation (14 à 18 AWG) dans le boîtier par le trou qui s’y trouve.
4. Dénudez au plus 0,25 po (6,4 mm) d’isolant de fil des extrémités des fils d’alimentation.
Connectez les fils au bloc de dérivation en insérant les extrémités dénudées du fil dans le
connecteur aussi loin qu’ils peuvent aller et resserrez la borne de raccordement.
NOTE
S’assurer d’observer la polarité à la connexion de cartes de circuit imprimé de12-48 V CC. Les
bornes sont identifiées par un “+” et un “-” sur le bloc de jonction pour les fils d’alimentation
respectifs positif et négatif.
Le couple de serrage maximum est de 5 po-lb (0,6 Nm) pour les connexions de câblage sur
le terrain sur le bloc de dérivation. Assurez-vous que l’isolant du fil d’alimentation en
courant est à niveau avec le connecteur. Si le fil multibrins est utilisé, assurez-vous qu’il n’y
a aucun brin dégagé à l’extérieur du connecteur qui pourrait toucher le fil adjacent et
provoquer un court-circuit.
5. Pour remonter, encliquetez la plaquette de circuits imprimés dans le boîtier en vous assurant
que la plaquette repose sur ses plates-formes de montage. Attention de ne pas pincer les fils
d’alimentation en insérant la plaquette.
6. Vissez la lentille dans le boîtier en tournant dans le sens des aiguilles d’une montre jusqu’à
ce que la lentille soit bien installée.
7. Installez la vis de blocage fournie sur la lentille pour bien fixer en place.
8. Mettez le circuit d’alimentation sous tension et testez la lampe stroboscopique pour vous
assurer de son bon fonctionnement.
II. REMPLACEMENT D T BE STROBOSCOPIQ E
Après avoir fonctionné assez longtemps, vérifiez à l’occasion la dégradation du tube flash. Si ce
dernier connaît des ratés, une diminution importante de lumière, brille continuellement ou devient
plus foncé, il faut le remplacer.
-10-

AVERTISSEMENT
High voltages are present inside the light assembly. Wait at least 5 minutes after
shutting off the power before servicing the unit.
A. Coupez le courant au circuit d’alimentation et attendez cinq minutes avant d’ouvrir
l’appareil pour permettre à tous les condensateurs de se décharger.
B. Desserrez la vis de blocage de la lentille et retirez cette dernière du boîtier en tournant dans
le sens contraire des aiguilles d’une montre.
C. Retirez délicatement le vieux tube stroboscopique en agrippant le connecteur et en le
soulevant vers le haut.
D. Remplacez la lampe avec une autre de ederal Signal, numéro de pièce K149130A. Installez
le nouveau tube stroboscopique en le déposant bien sur le réceptacle de la plaquette de
circuits imprimés.
E. ixez la lentille au boîtier en tournant dans le sens des aiguilles d’une montre jusqu’à ce
qu’elle soit bien fixée.
. Resserrez la vis de blocage sur la lentille pour fixer en place.
III. ENTRETIEN
ederal Signal fera l’entretien de votre équipement ou fournira l’aide technique voulue avec
tout problème qui ne peut être résolu localement.
Toutes les unités retournées à ederal Signal pour entretien, inspection ou réparations doivent
être accompagnées d’une autorisation de retour du matériel. Cette autorisation s’obtient du
distributeur local ou d’un représentant du fabricant.
Il faudrait aussi ajouter une brève explication des services requis ou de la nature de la
défaillance.
Adressez toutes communications et expéditions à:
FEDERAL SIGNAL CORPORATION
Electrical Products Division
Service Department
2645 ederal Signal Drive
University Park, IL 60466-3195
IV. REPLACEMENT PARTS
Description Part Number
Tube stroboscopique K149130A
Lentille, ambre K8689006A
Lentille, bleue K8589006A-01
Lentille, transparente K8589006A-02
Lentille, verte K8589006A-03
Lentille, rouge K8589006A-04
Joint d’étanchéité, LP3M K8589029A
Joint d’étanchéité, lentille K8589012A
Montage de plaquette de circuits imprimés, 120 V.c.a. K2001317A
Montage de plaquette de circuits imprimés, 240 V.c.a. K2001317A-01
Montage de plaquette de circuits imprimés, 12-48 V.c.c.K2001316B
-11-

V. EXPLICATION DE L’AVERTISSEMENT DE NDERWRITERS LABORATORIES.
“Avertissement-Ne pas utiliser comme appareil de signal d’alarme mode public visuel”
Q E VE T DIRE CECI ?
Underwriters Laboratories utilise deux normes différentes pour examiner et lister les appareils de
signaux visuels. La première Norme UL pour la Sécurité est l’UL1971 – Dispositifs de Signaux pour
les Malentendants. Cette norme couvre les dispositifs de signaux visuels que comportent les systè-
mes d’alarme d’incendie pour alerter les malentendants. La deuxième Norme UL pour la Sécurité est
l’UL1638 – Appareils de Signaux Visuels-Signaux d’Urgence Mode Privé et d’Usage Général. Bien
que cette norme puisse aussi couvrir les appareils de signaux visuels, elle n’inclut pas l’établisse-
ment d’une conception adéquate pour alerter les personnes malentendantes avec un système d’alarme
d’incendie.
Pour éviter l’utilisation erronée d’un appareil de signaux visuels listé sous UL1638, l’UL stipule
qu’il incombe au fabricant d’avertir l’installateur sur le site et l’Instance de Juridiction Compétente
(Authority Having Jurisdiction) (AHJ) sur ce que serait une utilisation non appropriée du produit. En
conséquence, les fabrications dont les produits sont listés sous UL1638 sont tenue par Underwriters
Laboratories de porter l’avertissement, “Avertissement –Ne pas utiliser comme appareil de signal
d’alarme mode public visuel”.
“Mode Opératoire Public” et “Appareil de Signal” sont définis dans le Code National d’Alarme
d’Incendie, N PA 72, comme suit :
Mode Opératoire Public – Signal audible ou visible pour les occupants ou habitants de la zone
protégée par le système d’alarme d’incendie.
Appareil de Signal – Un composant de système d’alarme d’incendie tel qu’une sonnerie, une sirène,
un haut-parleur, un voyant ou un affichage de texte émettant des signaux audibles, tactiles ou visi-
bles, ou leur combinaison.
En d’autres termes, ce dispositif ne doit pas être utilisé comme composant d’un système d’alarme
d’incendie commercial.
-12-

English
A. Lens . Housing, LP3M
B. Screw G. Gasket, LP3M
C. Lens gasket H. Mounting surface
D. Strobe tube I. Locknut
E. Printed circuit board assembly
Español
A. Lente . Caja, LP3M
B. Tornillo G. Junta plana, LP3M
C. Junta plana del lente H. Superficie de montaje
D. Tubo estroboscópico I. Tuerca de fijación
E. Ensamblaje de placa de circuito impreso
Français
A. Lentille . Boîtier, LP3M
B. Vis G. Joint d’étanchéité, LP3M
C. Joint d’étanchéité de lentille H. Surface de montage
D. Tube stroboscopique I. Contre-écrou
E. Montage de plaquette de circuits imprimés.
H
G
A
E
B
C
D
I
2 0A3786
.25"
(6.4mm)
1
-13-

2561531C
REV. C Printed 3/04
Printed in U.S.A.
