Fellowes Array AR1 User manual

PLEASE READ THESE INSTRUCTIONS BEFORE USE.
DO NOT DISCARD: KEEP FOR FUTURE REFERENCE.
VEUILLEZ LIRE CES INSTRUCTIONS AVANT D’UTILISER L’APPAREIL.
NE PAS JETER : CONSERVER AFIN DE CONSULTER LES DIRECTIVES
ULTÉRIEUREMENT, EN CAS DE BESOIN.
LEA ESTAS INSTRUCCIONES ANTES DEL USO.
NO LAS DESECHE: CONSÉRVELAS PARA REFERENCIA FUTURA.
Array AR1
Recessed Air Purier
Puricateur d’air encastré
Puricador de aire empotrado
Install Guide
Guide d’installation
Guía para la instalación

2
ENGLISH
TOOLS REQUIRED FOR INSTALLATION
PACKAGING CONTENTS
NOTE: Three people are recommended for easy and proper installation
NOTE: We recommend removing adjacent ceiling tiles for
easiest installation
NOTE: It is required to remove one cross-tee in the ceiling grid, which will
make installation much easier
NOTE: Do not install next to a return or register
NOTE: Shut off circuit breaker to installation area before
beginning installation
INSTALLATION INSTRUCTIONS

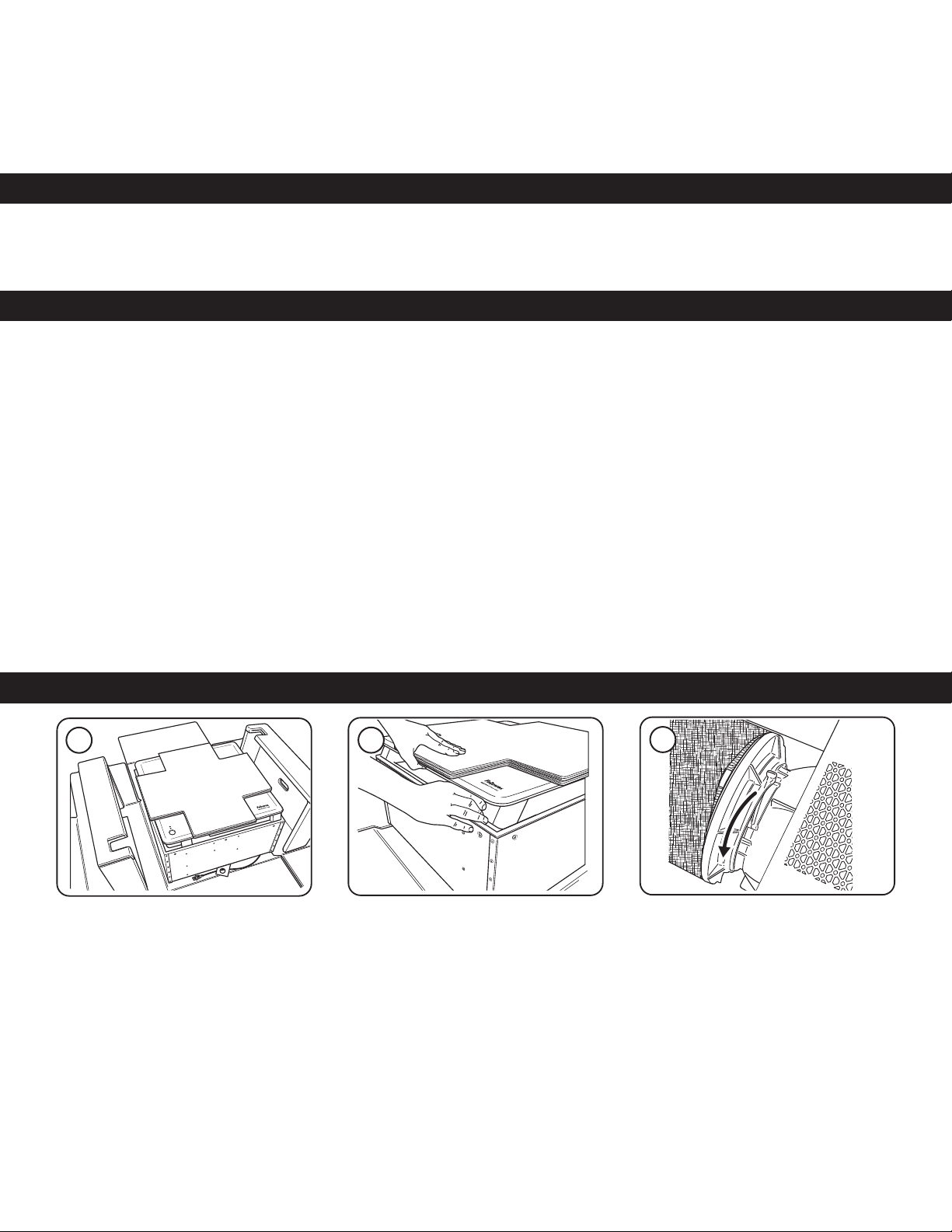

Before beginning installation, ensure that a
qualified electrician has run a 120V circuit
to the installation area. Remove unit from
packaging and stage on a tabletop or other
surface under or near installation area with
door facing upwards.
Open unit door by depressing the latch button
and pulling upward. Have one person hold the
door open for the next few steps or the hinges
can be damaged.
NOTE: do not remove corrugate support trays
attached to door yet.
Disengage the filter clamp lever until a click
is heard.
123
• Gloves
• Ladder/Step Stool
• UL Elbow or Conduit
• Wire Nuts
• Level
• Tape
• Unobstructed 24” x 24” drop ceiling grid with at least 24” clearance above
the drop ceiling
• Mounting hooks or location installed to local code and capable of holding
the weight of the system
• For ease of installation and optimal placement of unit in the grid, it is
HIGHLY RECOMMENDED that either hooks be drilled into the ceiling, or strut
channels be used to loop cables if there are no existing mounting points
available above the perimeter of the housing.
• Air Purifier (1X)
• Hybrid Filters w/ Pre-Filter (1X)
• 16ft mounting cables with clutches (4X)
• Centering Blocks (4X)
• User Manual (1X)

3

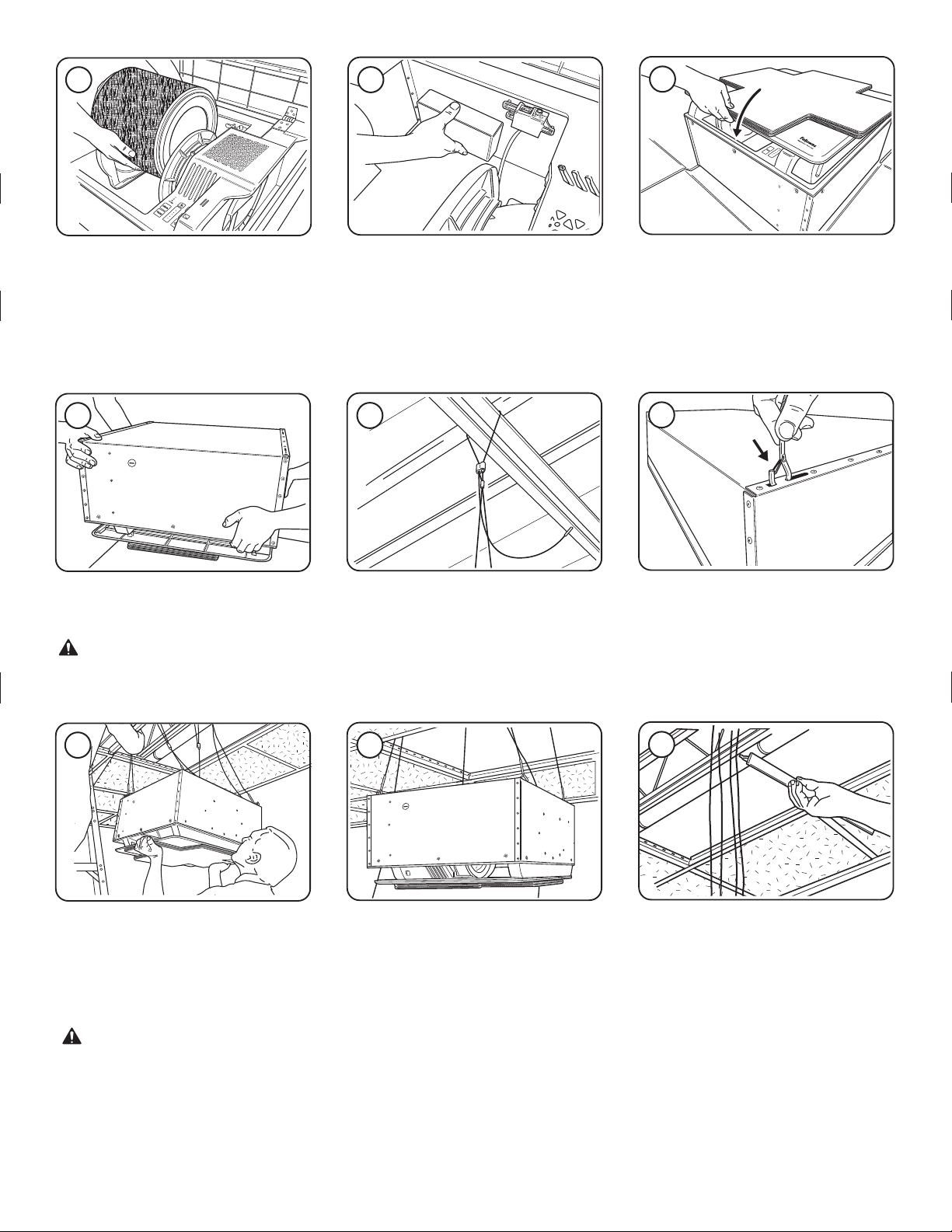

Pull filter out by the strap and set aside for now. Remove mounting hardware and verify included
part quantities.
Close the door until a click is heard. Depending on
type of ceiling, attach proper mounting hardware
above installation area per local regulations for
supporting a 52lb (24kg) fixture. Ideally the
mounting locations would be 23" apart in the shape
of a square.
Loop open end of cables through intended
support or hardware.
Use provided cable clutch hardware to secure
each cable.
If you have not yet, remove the adjacent cross-tee,
tilt fixture about 45° upward toward the grid's
long tees.
Secure the hooks from the provided aircraft
cabling to the housing through the mounting
holes (P7).
Have one person slowly lifting the machine while
the other pulls the free end of the cables to keep
them taut.
Alternate slowly raising each side to keep the
unit relatively level during lifting.
WARNING: During lifting ensure hooks stay
oriented correctly and do not get misaligned or
they may not hold properly.
Raise the fixture to about 1-2 feet below the
ceiling grid on the cables.
NOTE: If unit is raised too high, have one
person raise the unit while the other depresses
the spring section on the wire clutch, allowing
the cable to be loosened.
CAUTION: To reduce the risk of injury to
persons, install fan at least 2.1 m (6.9 ft)
above the floor.
Lift and rotate unit before setting door-side down
on the provided trays. Determine which electrical
knockout will be used and remove it.
WARNING: do not place directly on any flat
surface as this will damage the sensor that sticks
below the bottom surface.
456
UVBULBRESET
FILTERRESET
UVBULBRESET
FILTERRESET
UVBULB RESET
FILTERRESET
UVBULBRESET
FILTERRESET
UVBULBRESET
FILTERRESET
UVBULBRESET
FILTERRESET
789
10 11 12

4

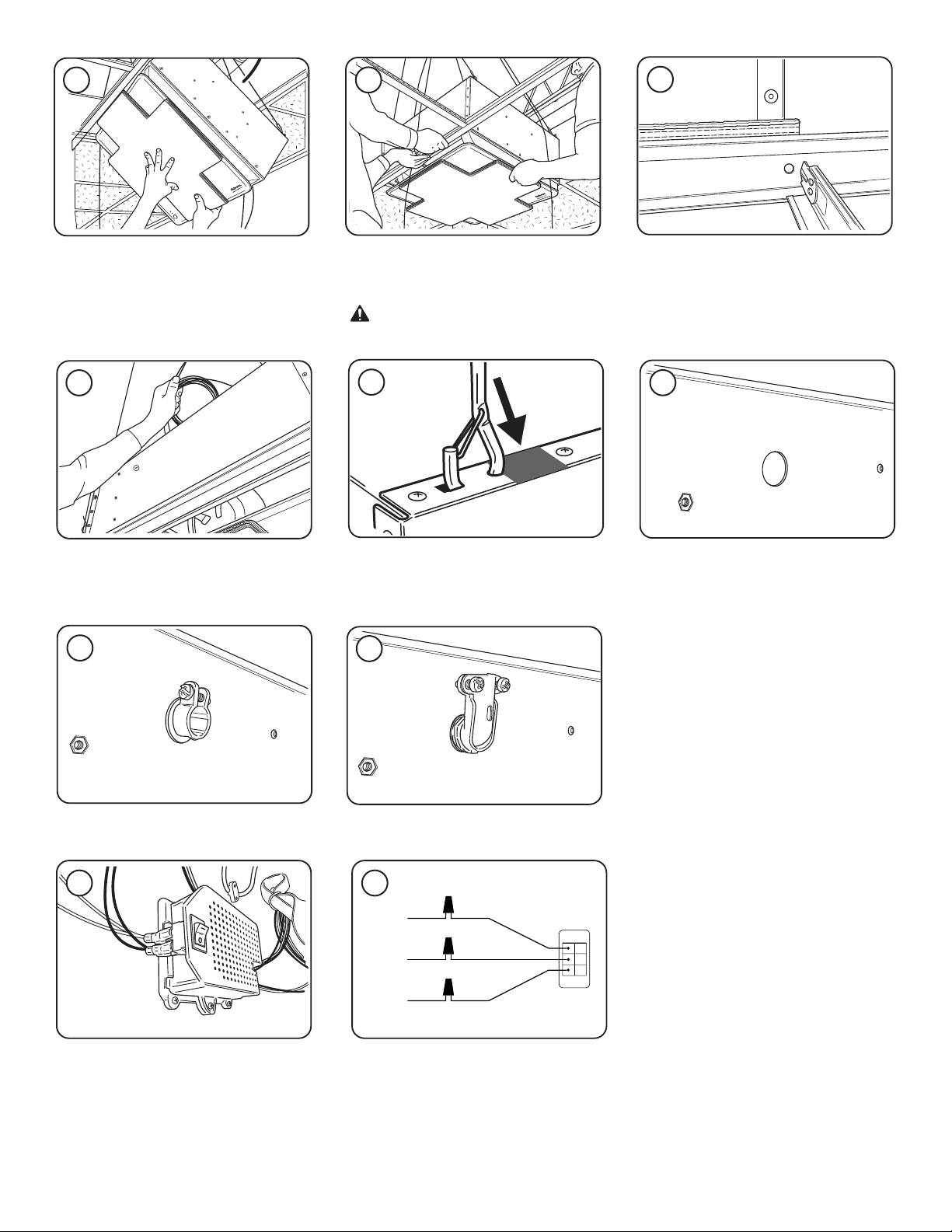

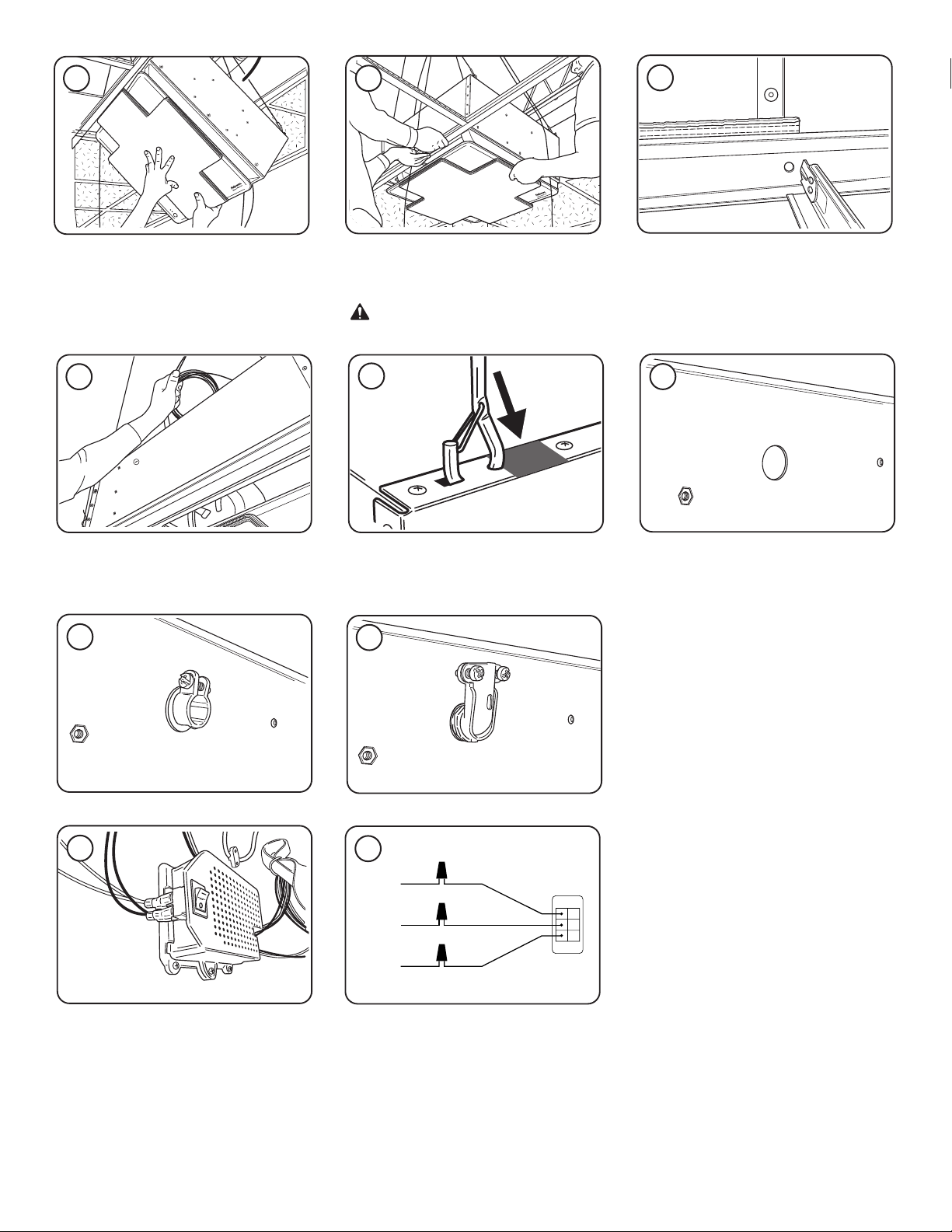

Coil and wrap remaining cable out of the way.
Do not trim excess cable lengths.
Re-install the cross-tee.
Ensure power switch located on the power supply
is in the off position before proceeding with
connecting any wires.
Have a qualified electrician connect the ground,
line, and neutral to fixture per local electrical codes.
Turn on power supply switch.
Now the unit is set up and can be controlled with
the buttons behind the filter door.
All wirings connected in junction box should be
connected with twist connectors.
Working from above the unit, attach a
UL approved straight or 90° elbow to
connect conduit.
Tape off the hook slots as shown.
16
17B
17B
Unit AC Input
Black
Line
Ground
Neutral
Green
White
2
3
4
17C
18 19
UVBULB RESET
FILTERRESET
UVBULB RESET
FILTERRESET
UV BULB RESET
FILTER RESET
UVBULB RESET
FILTERRESET
UVBULB RESET
FILTERRESET
UVBULB RESET
FILTERRESET
17A
Check below unit for visible gaps. If needed, add
centering blocks between unit and grid. Trim out
as desired.
Rotate and lift all the way through the grid
until until fixture can be straightened above
the ceiling grid ensuring bottom panel is not
damaged.
With one person supporting fixture so it just
touches the grid, the other should pull the aircraft
cables until taut.
WARNING: Grid is not meant to support
weight of product.
13 14 15

5

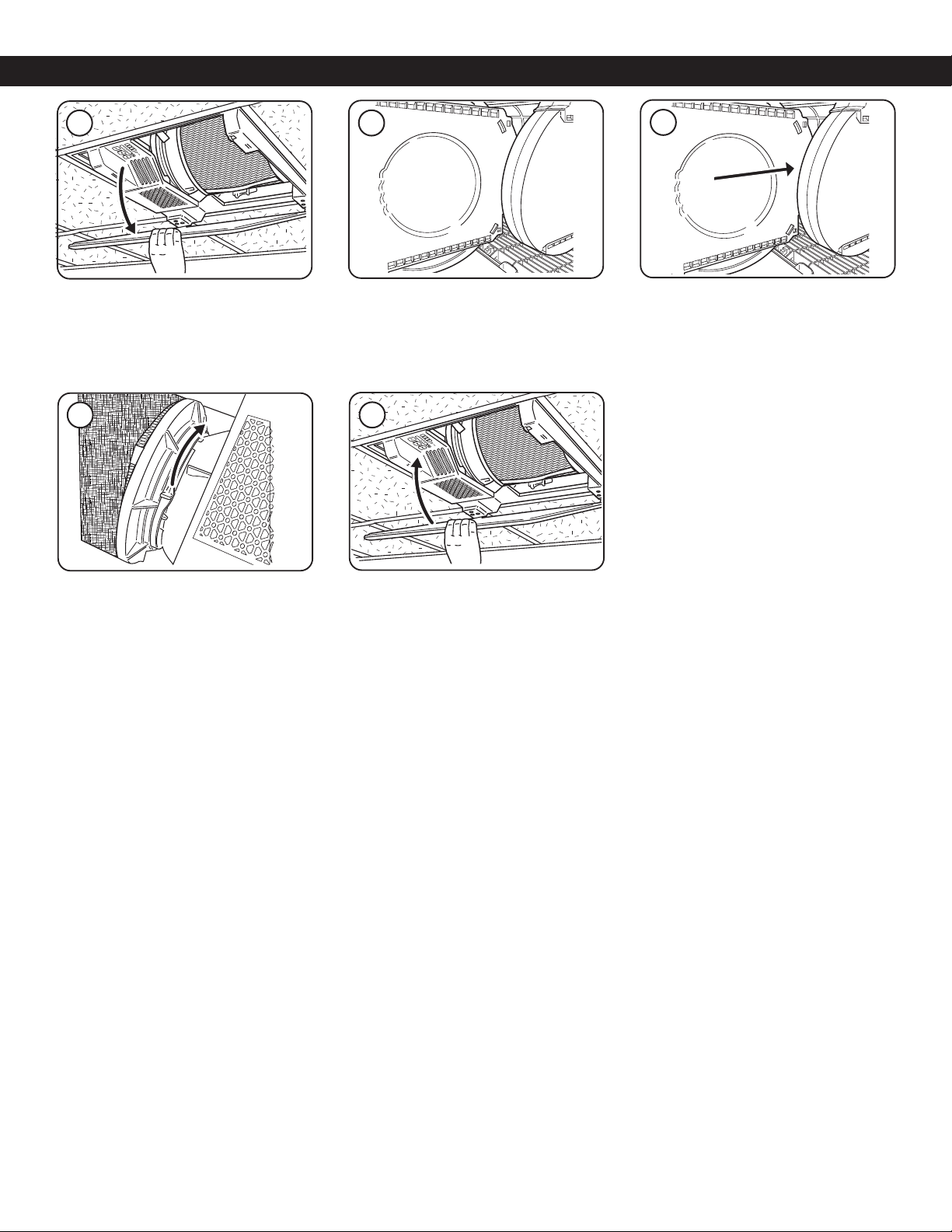

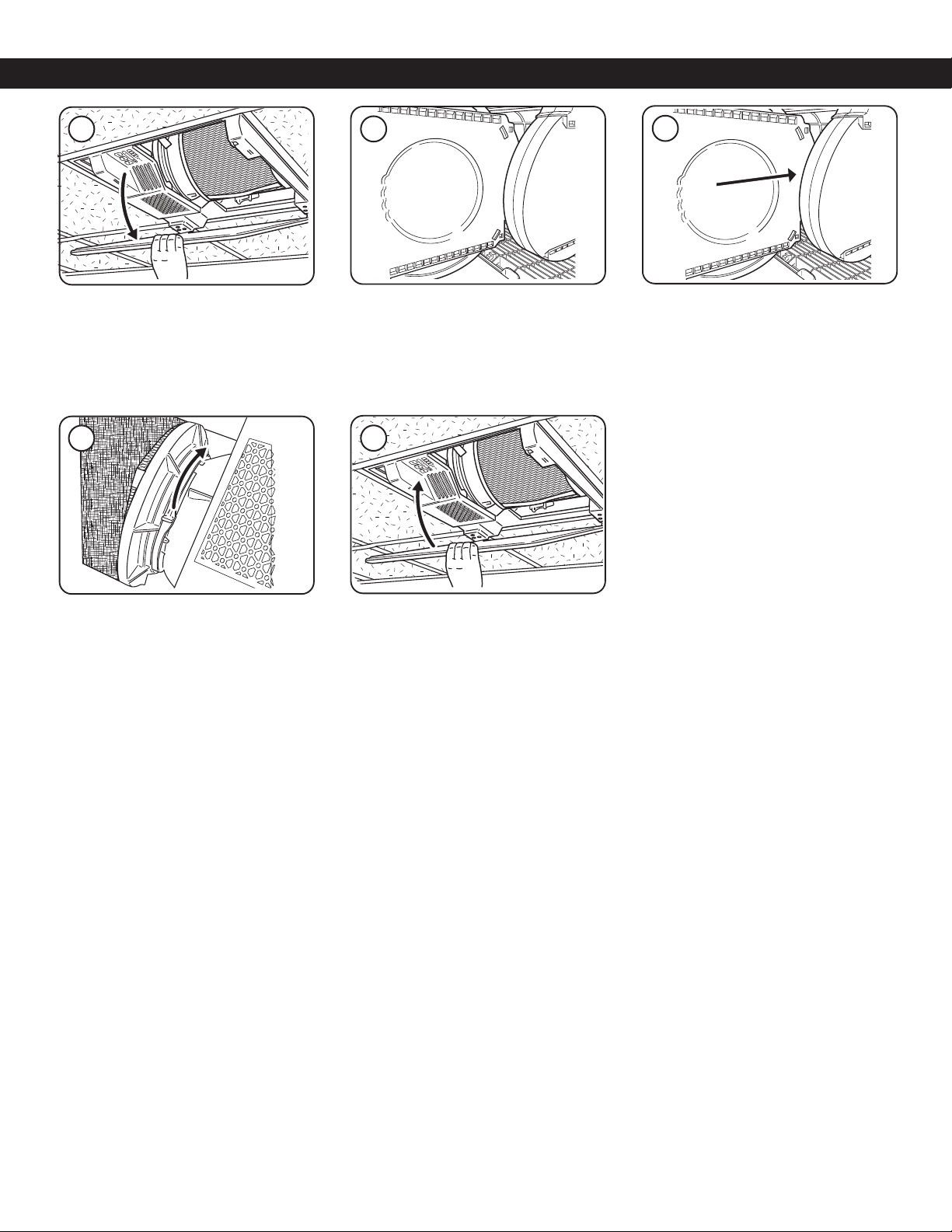

FILTER INSTALLATION PROCEDURE
Remove new filter from protective bag and
properly dispose of bag.
Holding the filter by the strap, align support cleat
with slot.
Secure filter into place by moving filter clamp lever
back into the locked position until a click is heard.
Gently push in filter until a click is heard.
NOTE: if top and bottom supports are not properly
aligned, the filter will not sit properly and can
damage the unit.
Close door until a click is heard. After closing door,
press door closed on corners and directly beneath latch
to ensure magnets and latch are fully secured.
45
123

6
FRANÇAIS
OUTILS REQUIS POUR L’INSTALLATION
CONTENU DE L’EMBALLAGE
REMARQUE : Trois personnes sont nécessaires pour une installation
facile et adéquate
REMARQUE : Nous recommandons de retirer les carreaux de plafond
adjacents pour faciliter l’installation
REMARQUE : Il est nécessaire d’enlever un té croisé dans l’élément
plafonnier, ce qui rendra l’installation beaucoup
plus facile
REMARQUE : N’installez pas à côté d’un bouche d’aération ou
d’évacuation
REMARQUE : Fermez le disjoncteur de la zone d’installation avant de
commencer l’installation
INSTRUCTIONS D’INSTALLATION
Avant de commencer l'installation, assurez-vous
qu'un électricien qualifié a installé un circuit de
120 V dans la zone d'installation. Retirez l'appareil
de son emballage et placez-le sur une table ou
une surface, sous ou à proximité de la zone
d'installation, la façade orientée vers le haut.
Ouvrez la porte de l'unité en appuyant sur le bouton
de verrouillage et en tirant vers le haut. Demandez à
une personne de maintenir la porte ouverte pour les
prochaines étapes ou les charnières pourraient être
endommagées.
REMARQUE : ne retirez pas les supports en carton
gaufré fixés à la porte.
Dégagez le levier de serrage du filtre jusqu'à ce
qu'un déclic se fasse entendre.
123
• Gants
• Échelle/Escabeau
• Coude ou conduit UL
• Serre-fils
• Niveau
• Bande adhésive
• Grilles adaptées pour élément plafonnier de 24 po x 24 po (61 x 61
cm) avec un dégagement minimum de 24 po (40,6 cm) au-dessus de
l’élément plafonnier
• Crochets de fixation ou un emplacement adéquat selon votre code de
bâtiment local et capable de supporter le poids du système
• Pour faciliter l’installation et optimiser le placement de l’unité dans la grille,
il est FORTEMENT RECOMMANDÉ de percer des crochets dans le plafond ou
d’utiliser des montants d’entretoise pour boucler les câbles s’il n’y a pas de
points de fixation existants disponibles au-dessus du périmètre du boîtier.
• Purificateur d’air (1X)
• Filtres hybrides avec préfiltre (1X)
• Câbles de fixation de 16 pi (4,8 m) et verrous (4X)
• Blocs de centrage (4X)
• Manuel de l’utilisateur (1X)

7
Tirez le filtre par la sangle et mettez-le de côté. Retirez le matériel de fixation de l'emballage et
faites-en l'inventaire. Fermez la porte de l'appareil jusqu'à ce que
vous entendiez un déclic. En fonction du type
de plafond, installez le matériel de fixation
approprié au-dessus de la zone d'installation,
c'est-à-dire un endroit qui peut supporter un poids
maximal de 52 lb (24 kg) et conformément aux
réglementations locales. Idéalement, la taille des
supports de fixation devrait être de 23 po (58,4
cm) et de forme carrée.
456
Passez l'extrémité des câbles de fixation à
travers les supports ou le matériel prévu.
Utilisez les verrous fournis pour câbles afin de
bien sécuriser chaque câble.
Si vous ne l'avez pas encore fait, retirez le té
croisé adjacent, inclinez l'appareil d'environ 45°
vers le haut vers les tés longs de la grille.
Fixez les crochets des câbles fournis au boîtier à
travers les trous de fixation (P7).
Demandez à une ou deux personnes de soulever
lentement l'appareil pendant qu'une autre tire
l'extrémité des câbles afin de les maintenir
tendus pendant l'élévation.
Alternez les câbles en levant lentement chaque
côté pour maintenir l'unité relativement au
niveau pendant le l'élévation.
AVERTISSEMENT : Pendant l'élévation,
assurez-vous que les crochets restent
correctement orientés et ne se désalignent pas,
sinon ils pourraient ne pas tenir correctement.
Élevez le l'unité à environ 1 à 2 pi (30 à 60 cm)
sous l'élément plafonnier sur les câbles.
REMARQUE : Si l'appareil est trop haut,
demandez à une personne de soulever l'appareil
pendant que l'autre appuie sur la section à
ressort du verrou du câble, ce qui permettra de
le desserrer.
ATTENTION : Afin de réduire les risques de
blessures, installez le ventilateur à un minimum
de 2,1 m (6,9 pi) au-dessus du sol.
Soulevez et faites pivoter l'appareil avant de le
placer, côté porte vers le bas, sur les supports
fournis. Déterminez quelle passage électrique
sera utilisée et retirez la pièce afin d'en libérer
l'orifice.
AVERTISSEMENT : ne placez pas directement
sur une surface plane car cela endommagerait le
capteur qui colle sous la surface inférieure.
UVBULBRESET
FILTERRESET
UVBULBRESET
FILTERRESET
UVBULB RESET
FILTERRESET
UVBULBRESET
FILTERRESET
UVBULBRESET
FILTERRESET
UVBULBRESET
FILTERRESET
789
10 11 12

8
Enroulez les câbles restants en les mettant à
l'écart. Ne coupez pas la longueur excédante
des câbles.Réinstallez le té croisé.
Ensure power switch located on the power
supply is in the off position before proceeding
with connecting any wires.
Demandez à un électricien qualifié de connecter la mise
en terre, la ligne électrique et le neutre à l'appareil
conformément aux codes en vigueur.
Activez l'interrupteur d'alimentation.
Maintenant que l'appareil est installé, il peut être contrôlé
avec les boutons situés derrière la porte du filtre.
Tous les câbles connectés dans la boîte de jonction doivent
être raccordés à l'aide de connecteurs torsadés.
En travaillant depuis le dessus de l'unité,
fixez un coude droit ou à 90 degrés
approuvé UL pour connecter le conduit.
Collez la bande adhésive sur les fentes des crochets
tel qu'indiqué.
16
17B
17B
Unit AC Input
Black
Line
Ground
Neutral
Green
White
2
3
4
17C
18 19
UVBULB RESET
FILTERRESET
UVBULB RESET
FILTERRESET
UV BULB RESET
FILTER RESET
UVBULB RESET
FILTERRESET
UVBULB RESET
FILTERRESET
UVBULB RESET
FILTERRESET
17A
Vérifiez que le dessous de l'appareil ne présente
pas de défauts. Si nécessaire, ajoutez des blocs
de centrage entre l'unité et la grille. Découpez
tel que souhaité.
Faites pivoter et soulevez complètement à
travers la grille jusqu'à ce que l'appareil soit
redressé au-dessus de l'élément plafonnier en
vous assurant que le panneau inférieur n'est
pas endommagé.
Alors qu'une personne supporte l'appareil qui
frôle la grille, l'autre doit tirer les câbles en
suspension jusqu'à ce qu'ils soient tendus.
AVERTISSEMENT : La grille n'est pas conçue
pour supporter le poids du produit.
13 14 15

9
PROCÉDURE D’INSTALLATION DES FILTRES
Retirez le nouveau filtre du sac de protection et
jetez-le.
En tenant le filtre par la sangle, alignez le taquet
de support avec la fente.
Remettez le filtre en place en remettant le levier
de serrage du filtre en position verrouillée jusqu'à
ce qu'un déclic se fasse entendre.
Poussez doucement le filtre jusqu'à ce qu'un
clic se fasse entendre.
REMARQUE : si les supports supérieur et
inférieur ne sont pas correctement alignés,
le filtre ne sera pas en place correctement et
l'appareil peut être endommagé.
Fermez la porte de l'appareil jusqu'à ce que vous
entendiez un déclic. Après avoir fermé la porte,
appuyez sur la porte fermée sur les coins et
directement sous le dispositif de verrouillage pour
vous assurer que les aimants et le dispositif de
verrouillage sont bien fixés.
45
123

10
ESPAÑOL
HERRAMIENTAS NECESARIAS PARA LA INSTALACIÓN
CONTENIDO DEL EMBALAJE
NOTA: se recomiendan tres personas para una sencilla y correcta instalación
NOTA: recomendamos quitar las placas de plafón adyacentes para facilitar
la instalación
NOTA: es necesario quitar una T secundaria de la cuadrícula del plafón,
para una instalación mucho más sencilla
NOTA: no instalar junto a rejillas ni registros
NOTA: antes de comenzar la instalación, apague el disyuntor en el área de
la instalación
INSTRUCCIONES PARA LA INSTALACIÓN
Antes de comenzar la instalación, asegúrese de
que un electricista calificado haya instalado un
circuito de 120 V en el área de la instalación.
Retire la unidad del embalaje y colóquela con
la puerta hacia arriba sobre una mesa u otra
superficie bajo el área de la instalación o cerca
de ella.
Abra la puerta de la unidad hacia arriba,
presionando el botón del pestillo. Pídale a una
persona que sostenga la puerta abierta durante
los próximos pasos, de modo de no dañar las
bisagras.
NOTA: no quite aún las bandejas de soporte de
cartón ondulado adheridas a la puerta.
Desenganche la palanca de sujeción del filtro
hasta que escuche un clic.
123
• Guantes
• Escalera/banquillo
• Codo o conducto UL
• Conectores de torsión
• Nivel
• Cinta
• Placa de la cuadrícula del plafón de 24” x 24” sin obstrucciones, con un
espacio libre de al menos 24” por sobre el plafón
• Ganchos de montaje o ubicación instalados según el código local, y capaces
de soportar el peso del equipo
• Para facilitar la instalación y la colocación óptima de la unidad en la
cuadrícula, se RECOMIENDA ENCARECIDAMENTE taladrar los ganchos en el
techo o usar los canales de puntal para enrollar los cables si no se dispone
de puntos de montaje en el perímetro de la carcasa.
• Purificador de aire (1 ud.)
• Filtros híbridos con prefiltro (1 ud.)
• Cables de montaje de 16 ft con piezas de ajuste (4 uds.)
• Bloques de centrado (4)
• Manual del usuario (1 ud.)

11
Retire el filtro por la correa y déjelo a un lado
por el momento. Retire los accesorios de montaje y verifique las cantidades de los componentes. Cierre la puerta hasta que escuche un clic. Según
el tipo de plafón, fije los accesorios de montaje
correctos por sobre el área de la instalación,
según las normas locales para soportar una
unidad de 52 lb (24 kg). Preferiblemente,
los montajes se ubicarán a 23" de distancia,
formando un cuadrado.
Enrolle el extremo abierto de los cables a través
del soporte o equipo previsto.
Fije cada cable con las piezas de ajuste provistas.
Si aún no lo ha hecho, retire la T secundaria
adyacente, incline la unidad hacia arriba unos
45°, hacia las T largas de la cuadrícula del
plafón.
Fije los ganchos de las cuerdas de alambre a la
carcasa a través de los orificios de montaje (P7).
Pida a una persona que eleve lentamente la
unidad, mientras la otra tira del extremo libre de
los cables para mantenerlos tensos.
Eleve la unidad lentamente alternando cada lado,
de modo de mantenerla relativamente nivelada al
levantarla.
ADVERTENCIA: a medida que eleva la unidad,
asegúrese de que los ganchos permanezcan
orientados correctamente y no se desalineen,
porque podrían no sostener correctamente.
Eleve la unidad suspendida por los cables a
aproximadamente 1 ó 2 pies por debajo de la
cuadrícula del plafón.
NOTA: si la unidad debe elevarse demasiado,
pídale a una persona que eleve la unidad
mientras que la otra presiona el resorte en la
pieza de ajuste para aflojar el cable.
PRECAUCIÓN: para reducir el riesgo de lesiones
personales, instale el ventilador a una altura
mínima de 2.1 m (6.9 pies) del piso.
Eleve y gire la unidad, y colóquela con la puerta
hacia abajo sobre las bandejas provistas. Determine
qué disco removible se utilizará y retírelo.
ADVERTENCIA: no la coloque directamente
sobre una superficie plana, ya que esto dañará el
sensor sobre la superficie inferior.
456
UVBULBRESET
FILTERRESET
UVBULBRESET
FILTERRESET
UVBULB RESET
FILTERRESET
UVBULBRESET
FILTERRESET
UVBULBRESET
FILTERRESET
UVBULBRESET
FILTERRESET
789
10 11 12

12
Enroulez les câbles restants en les mettant à
l'écart. Ne coupez pas la longueur excédante
des câbles.Réinstallez le té croisé.
Ensure power switch located on the power supply
is in the off position before proceeding with
connecting any wires.
Demandez à un électricien qualifié de connecter la mise
en terre, la ligne électrique et le neutre à l'appareil
conformément aux codes en vigueur.
Activez l'interrupteur d'alimentation.
Maintenant que l'appareil est installé, il peut être contrôlé
avec les boutons situés derrière la porte du filtre.
Todos los cables conectados en la caja de conexiones
deben conectarse con conectores enroscables.
En travaillant depuis le dessus de l'unité,
fixez un coude droit ou à 90 degrés
approuvé UL pour connecter le conduit.
Tape las ranuras de los ganchos con cinta como
se muestra.
16
17B
17B
Unit AC Input
Black
Line
Ground
Neutral
Green
White
2
3
4
17C
18 19
UVBULB RESET
FILTERRESET
UVBULB RESET
FILTERRESET
UV BULB RESET
FILTER RESET
UVBULB RESET
FILTERRESET
UVBULB RESET
FILTERRESET
UVBULB RESET
FILTERRESET
17A
Revise debajo de la unidad para verificar
si quedan espacios visibles. Si es necesario,
agregue bloques de centrado entre la unidad y
la cuadrícula. Haga los recortes que desee.
Gire la unidad y elévela por completo a
través de la cuadrícula del plafón hasta que
la unidad se pueda enderezar por encima de
la cuadrícula, asegurándose de que el panel
inferior no se dañe.
Mientras una persona sostiene la unidad de
modo que apenas toque la cuadrícula, la otra
debe tirar de las cuerdas de alambre hasta
que queden tensas.
ADVERTENCIA: la cuadrícula no está
diseñada para soportar el peso del producto.
13 14 15

13
PROCEDIMIENTO DE INSTALACIÓN DEL FILTRO
Retire el filtro nuevo de la bolsa protectora y
deséchela correctamente.
Sosteniendo el filtro por la correa, haga coincidir
la abrazadera de soporte con la ranura.
Fije el filtro en su lugar moviendo la palanca
de la abrazadera del filtro a la posición de
bloqueo hasta que escuche un clic.
Empuje suavemente el filtro hasta que escuche
un clic.
NOTA: si los soportes superior e inferior no están
correctamente alineados, el filtro no encajará y
podría dañar la unidad.
Cierre la puerta hasta que escuche un clic.
Después de cerrar la puerta, presiónela para
cerrarla en las esquinas y directamente debajo
del pestillo para asegurarse de que los imanes y
el pestillo estén completamente asegurados.
45
123

14
Floor:___ Area:___________ Unit:___________
[Web ID Sticker Here]
Floor:___ Area:___________ Unit:___________
[Web ID Sticker Here]
Floor:___ Area:___________ Unit:___________
[Web ID Sticker Here]
Floor:___ Area:___________ Unit:___________
[Web ID Sticker Here]
Floor:___ Area:___________ Unit:___________
[Web ID Sticker Here]
Floor:___ Area:___________ Unit:___________
[Web ID Sticker Here]
Floor:___ Area:___________ Unit:___________
[Web ID Sticker Here]
Floor:___ Area:___________ Unit:___________
[Web ID Sticker Here]
Floor:___ Area:___________ Unit:___________
[Web ID Sticker Here]
Floor:___ Area:___________ Unit:___________
[Web ID Sticker Here]
Floor:___ Area:___________ Unit:___________
[Web ID Sticker Here]
Floor:___ Area:___________ Unit:___________
[Web ID Sticker Here]
Floor:___ Area:___________ Unit:___________
[Web ID Sticker Here]
Floor:___ Area:___________ Unit:___________
[Web ID Sticker Here]
Floor:___ Area:___________ Unit:___________
[Web ID Sticker Here]
Floor:___ Area:___________ Unit:___________
[Web ID Sticker Here]

15

1789 Norwood Avenue, Itasca, Illinois 60143 •1-800-955-0959 •www.fellowes.com
Brands
© 2023 Fellowes, Inc. | Part #412787 Rev B
U.S.: 1-800-955-0959
Canada: 1-800-665-4339
Mexico: 001-800-514-9057
CUSTOMER SERVICE & SUPPORT
www.fellowes.com
