Ferm Fag-230/2000k User manual

FermBV•P.O.Box30159•8003CDZwolle•TheNetherlands•www.ferm.com 0507-12.1

UK Subjecttochange

D Änderungenvorbehalten

NL Wijzigingenvoorbehouden

F Sousréservedemodifications

E Reservadoel derecho demodificaciones

técnicas

P Reservadoo direito amodificações

I Conreserva di modifiche

S Ändringarförbehålles

SF Pidätämmeoikeuden muutoksiin

N Retttill endringer forbeholdes

DK Rettil ændringer forbeholdes

www.ferm.com

USERSMANUAL 03

GEBRAUCHSANWEISUNG 06

GEBRUIKSAANWIJZING 09

MODED’EMPLOI 12

MANUALDE INSTRUCCIONES 15

ISTRUÇÕNA USAR 18

MANUALEUTILIZZATI 21

BRUKSANVISNING 24

KÄYTTÖOHJE 27

BRUKSANVISNING 30

BRUGERVEJLEDNING 33

Art.nr. AGM1024

FAG-230/2000K

Ferm 39

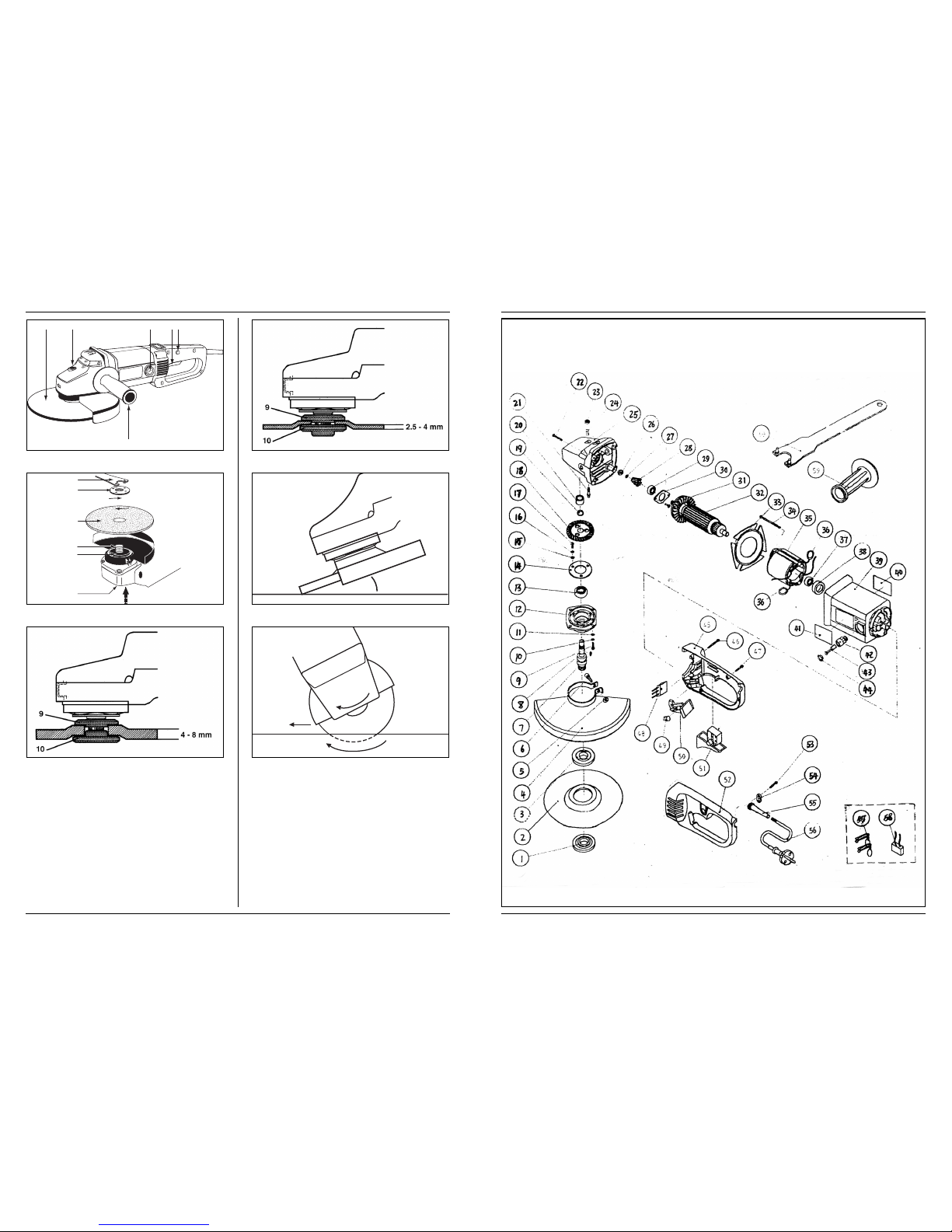

EXPLODEDVIEW

Fig.1

Fig.2

Fig.3

Fig.4

Fig.5

Fig.6

30 - 40o

3 2 1 6

2Ferm

38 Ferm

SPARE PARTS LIST FAG 230/2000K

REF.NR. DESCRIPTION FERM NR.

01 FLANGE INSIDE 406940

03 FLANGE OUTSIDE 406941

04 WHEEL COVER 406942

18 SPINDLE GEAR 406943

28 PINION GEAR 406944

32 ROTOR 406945

35 STATOR 406946

42 BRUSH HOLDER 406947

43 CARBON BRUSH SET (2 PCS) 406948

44 BRUSH CAP 406949

51 SWITCH 406950

59 SIDE HANDLE 406877

60 SPANNER 406814

THENUMBERS IN THEFOLLOWING TEXT

CORRESPONDWITH THE PICTURESAT PAGE 2

ANGLEGRINDER

CONTENTS:

1. Machine data

2. Safety instructions

3. Assembly

4. Use

5. Service & maintenance

1.MACHINE DATA

INTRODUCTION

This machine is developed for grinding and roughing of

metal and stone.

PACKAGECONTENTS

1 Angle grinder

1 Side handle

1 Spanner

2 Cut off grinding wheels

1 Set carbon brushes

1 Instruction manual

1 Safety instructions

1 Warranty card

TECHNICALSPECIFICATION

FEATURES

Fig.1

1. on/off switch

2. screw-on lid carbon brush (both sides)

3. spindle lock

4. grinding disc

5. side handle

6. lock-off button

2.SAFETY INSTRUCTIONS

EXPLANATIONOF SYMBOLS

In this manual and/or on the machine the following

symbols are used:

In accordance with essential applicable safety

standards of European directives

Class II machine – Double insulation – You don’t

need any earthed plug.

Denotes risk of personal injury, loss of life or

damage to the tool in case of non-observance of

the instructions in this manual.

Indicates electrical shock hazard.

Risk of fire

Keep bystanders away

Remove the plug from the mains

Wear safety glasses and ear protection

Wear protective gloves

Read instructions carefully

Faulty and/or discarded electrical or electronic

apparatus have to be collected at the appropriate

recycling locations.

SAFETYINSTRUCTIONS

Whenusing electric machinesalways observe the

safetyregulations applicable inyour country to

reducethe risk offire, electric shockand personal

injury.Read the followingsafety instructions and

alsothe enclosed safetyinstructions. Keep these

instructionsin a safeplace!

• Check that the maximum speed indicated on the

grinding disc corresponds to the maximum speed of

the machine. The speed of the machine must not

exceed the value on the grinding disc.

• Make sure that the dimensions of the grinding disc

correspond to the specifications of the machine.

• Make sure that the grinding disc has been mounted

and fastened properly. Do not use reducing rings or

adapters to make the grinding disc fit properly.

• Treat and store grinding discs in conformance with

the supplier’s instructions.

• Do not use the machine for grinding workpieces with

a maximum thickness exceeding the maximum

grinding depth of the grinding disc.

• Do not use grinding discs for deburring.

• When grinding discs have to be mounted on the

thread of the spindle, make sure that the spindle has

sufficient thread. Make sure that the spindle is

sufficiently protected and does not touch the

grinding surface.

Voltage | 230 V~

Frequency | 50 Hz

Power input | 2000 W

No-load speed | 6000/min

Disc diameter | 230 mm

Spindle dimension | M 14

Weight | 4,9 kg

Lpa (sound pressure) | 97,9 dB (A)

Lwa (sound power) | 110,9 dB (A)

Vibration value | 3,2 m/s2

Ferm 3

Ferm 37

• Before use, inspect the grinding disc for any damage.

Do not use grinding discs which are crack-ed, ripped

or otherwise damaged.

• Before use, let the machine run idle for 30 seconds.

Immediately switch off the machine in case of

abnormal vibrations or occurrence of another

defect. Carefully inspect the machine and grinding

disc before switching the machine on again.

• Make sure that sparks do not put people into danger

or that they contact highly flammable substances.

• Make sure that the workpiece is sufficiently

supported or clamped. Keep your hands away from

the surface to be cut.

• Always wear safety goggles and hearing protection. If

desired or required also use another kind of

protection like for example an apron or helmet.

• Ensure that mounted wheels and points are fitted in

accordance with the manufacturer’s instructions.

• Ensure that blotters are used when they are

provided with the bonded abrasive product and

when they are required.

• If a guard is supplied with the tool never use the tool

without such a guard.

• For tools intended to be fitted with threaded hole

wheel, ensure that the thread in the wheel is long

enough to accept the spindle length.

• Ensure that ventilation openings are kept clear when

working in dusty conditions. If it should become

nessesary to clear dust, first disconnect the tool

from the mains supply (use non metallic objects) and

avoid damaging internal parts.

• Though poor conditions of the electrical mains,

shortly voltage drops can appear when starting the

equipment. This can influence other equipment (eq.

blinking of a lamp). If the mains-impedance Zmax

<0.348 Ohm, such disturbances are not expected.

(In case of need, you may contact your local supply

authority for further information.

3.ASSEMBLY

Prior to mounting an accessory always unplug the

tool.

MOUNTINGA GRINDING DISC.

Fig2

Use grinding discs of the correct dimension. Use fibre

reinforced grinding discs only. The grinding disc must

not touch the edge of the guard.

• Press the spindle lock (6) and turn the spindle (9)

until it engages in the lock. Keep the spindle lock

pressed during this procedure.

• Remove the flange nut (12) from the spindle using the

spanner (11).

• Position the grinding disc (7) on the flange (5).

• Place the flange nut on the spindle an tighten it using

the spanner.

• Release the spindle lock and check that the spindle is

unlocked by rotating it.

MOUNTINGTHE SIDE HANDLE

Fig1

The side handle can be used for both left-hand and right-

hand control.

• Fasten the side handle (Fig. 5) for left-hand operation

on the right-hand side of the machine.

• Fasten the side handle for right-hand operation on

the left-hand side of the machine.

• Fasten the side handle for upright working at the top

of the machine.

Make sure that the side handle is fastened

properly and cannot loosen unexpectedly.

MOUNTINGGRINDING DISCS AND

ROUGHINGDISCS

Fig. 3 and 4 show how to mount the flange (10) when

using thick (4 – 8 mm) and thin (2,5 – 4 mm) discs.

4.USE

SPECIALATTENTION WHEN STARTING

THEMACHINE

• Clamp the workpiece and make sure that the

workpiece cannot slide from under the machine

during the cutting activities.

• Whenworking with the machine, alwayshold itfirmly

withboth hands and provide fora securestance.

• Always direct the cable to the rear away from the

machine.

• Insert the mains plug only when the machine is

switched off.

• Apply the machine to the workpiece only when

switched on

Never use the machine for grinding magnesium

workpieces.

SWITCHINGON AND OFF

• This machine is equipped with a safety switch.

• Start the machine by pressing the “lock off” button

(to disengrage the switch) and switch on the

machine.

Before start working, the machine must be run

according to the max. speed.

OPERATION

• Hold the machine firmly and move it against the

workpiece. Move the grinding disc evenly across the

workpiece.

• Move the machine during roughing under an angle of

30º - 40º across the workpiece (fig. 5).

Never use grinding discs for roughing!

• The machine must always work opposite to the

direction of rotation. Therefore, never move the

machine in the other direction! Otherwise, the

danger exists of it being pushed uncontrolled out of

the cut (fig. 6).

• Inspect the grinding disc regularly. Worn discs have a

negative effect on efficiency of the machine. Replace

the grinding disc on time.

• Do not put the machine down when the motor is still

running. Do not place the machine on a dusty

surface. Dust particles may enter the mechanism.

4Ferm

36 Ferm

• Always switch off the machine first before removing

the plug from the wall socket.

Never use the spindle lock to stop the motor.

TROUBLESHOOTING

1.Machine fails tooperate:

• Power turned off

• (Extension) cable damaged

2.The elektromotor hardlyreaches maximum

speed:

• The extension cable is too thin and/or too long

• The mains voltage is lower than 230 V

3.Machine overheats:

• Air vents are blocked. Clean them with a dry cloth.

• The machine has been overloaded. Use the machine

for the purpose it is made for.

4.Excessive sparking orelektromotor runs

irregular.

• There’s dirt inside the motor or the carbon brushes

are worn. Replace the carbon brushes or bring the

machine to a specialized repair centre.

5.SERVICE & MAINTENANCE

MAINTENANCE

Make sure that the plug is removed from the mains when

carrying out maintenance work on the motor.

The Ferm machines have been designed to operate over

a long period of time with a minimum of maintenance.

Continuous satisfactory operation depends upon

proper machine care and regular cleaning.

CLEANING

Regularly clean the machine housing with a soft cloth,

preferably after each use. Keep the ventilation slots free

from dust and dirt. If the dirt does not come off use a soft

cloth moistened with soapy water. Never use solvents

such as petrol, alcohol, ammonia water, etc. These

solvents may damage the plastic parts.

LUBRICATION

The machine requires no additional lubrication.

FAULTS

Should a fault occur, e.g. after wear of a part, please

contact the service address on the warranty card. In the

back of this manual you find an exploded view showing

the parts that can be ordered.

ENVIRONMENT

To prevent damage during transport, the appliance is

delivered in a solid packaging which consists largely of

reusable material. Therefore please make use of options

for recycling the packaging.

Faulty and/or discarded electrical or electronic

apparatus have to be collected at the appropriate

recycling locations.

WARRANTY

The warranty conditions can be found on the separately

enclosed warranty card.

We declare under our sole responsibility that this

product is in conformity with the following standards or

standardized documents

EN50144-1, EN50144-2-3,

EN55014-1, EN 55014-2,

EN61000-3-2, EN 61000-3-3

in accordance with the regulations.

98/37/EEC,73/23/EEC

89/336/EEC

from 01-06-2005

ZWOLLENL

W. Kamphof

Quality department

DECLARATIONOF CONFORMITY (UK)

Ferm 5

Placér ikke maskinen på en støvet overflade.

Støvpartikler kan komme i kontakt med mekanikken.

• Sluk altid maskinen før du fjerner stikket fra

stikkontakten.

Anvend aldrig aksellåsen til stoppe motoren med.

HJÆLP

1.Maskinen fungere ikke:

• Strømmen er slukket

• (Forlænger) ledning er beskadiget

2.Den elektroniske motornår ikke optil

maksimumhastighed:

• Forlængerledningen er for tynd og/eller for lang

• Strømforsyningen er lavere end 230 V

3.Maskinen overophedes:

• Udluftningskanaler er blokeret. Rengør dem med en

tør klud.

• Maskinen er blevet overbelastet. Anvend kun

maskinen til det den er beregnet til.

4.Usædvanlig mange gnister,eller den

elektroniskemotor køre uregelmæssigt.

• Der er snavs inde i motoren, eller kulbørsterne er

nedslidte. Udskift kulbørsterne eller aflevér

maskinen til et særligt reparationscenter.

5.SERVICE & VEDLIGEHOLDELSE

VEDLIGEHOLDELSE

Sørg for, at stikket til maskinen er taget ud af

stikkontakten, når der skal udføres vedligeholdelse på

motoren.

Ferm maskiner er blevet konstrueret, så de kan arbejde i

længere perioder med et minimum af vedligeholdelse.

Korrekt vedligeholdelse og rengøring af maskinen er en

forudsætning for lang tids tilfredsstillende brug.

RENGØRING

Kappen omkring motoren skal rengøres med en blød

klud, helst hver gang maskinen har været brugt.

Ventilationsrillerne skal holdes fri for støv og snavs. Hvis

snavset ikke vil gå af, bruges en blød klud vredet op i

sæbevand. Der må ikke bruges opløsningsmidler som

f.eks. benzin, sprit, salmiakspiritus o.l. Sådanne

opløsningsmidler kan beskadige dele af plastic.

SMØRING

Maskinen skal ikke smøres.

FEJL

Skulle en fejl opstå, f.eks. pga. slidtage af en enhed,

kontakt venligst serviceadressen på garantibeviset. På

bagsiden af denne manual finder du en tegning med alle

dele, der kan bestilles.

MILJØ

For at undgå transportbeskadigelse leveres maskinen i

en solid emballage. Emballagen er så vidt muligt lavet af

genbrugsmateriale. Genbrug derfor emballagen.

Defekte og/eller kasserede elektriske eller

elektroniske maskiner skal afleveres på en

genbrugsplads.

GARANTI

Garantibetingelser er beskrevet på det separat vedlagte

garantibevis.

Vi erklærer herved, udelukkende på eget ansvar, at dette

produkt opfylder følgende standarder eller

standardiserede dokumenter

EN50144-1, EN50144-2-3,

EN55014-1, EN 55014-2,

EN61000-3-2, EN 61000-3-3

i henhold til følgende direktiver:

98/37/EØF,73/23/EØF

89/336/EØF

01-06-2005

ZWOLLENL

W. Kamphof

Quality department

KONFORMITETSERKLÆRING (DK)

Ferm 35

DIENUMMERN IM NACHFOLGENDENTEXT

KORRESPONDIERENMIT DEN ABBILDUNGEN

AUFSEITE 2

WINKELSCHLEIFER

INHALT

1. Gerätedaten

2. Sicherheitshinweise

3. Wartungs- und Verschleißteile

4. Bedienung

5. Wartung und Pflege

1.GERÄTEDATEN

EINFÜHRUNG

Dieses Gerät wurde zum Schruppen und Schlichten von

Metall- und Steinoberflächen entwickelt.

LIEFERUMFANG

1 Winkelschleifer

1 Seitengriff

1 Schraubenschlüssel

2 Trennscheibe

1 Satz Kohlebürsten

1 Bedienungsanleitung

1 Sicherheitsvorschriften

1 Garantiekarte

TECHNISCHEDATEN

TEILEBEZEICHNUNG

Abb.1

1 Ein-/Aus-Schalter

2 Schraubdeckel Kohlebürste (Beidseitig)

3 Spindelarretierung

4 Schleifscheibe

5 Seitengriff

6. “Lock-off” Knopf

2.SICHERHEIT

ERLÄUTERUNGDER SYMBOLE

In dieser Anleitung und/oder auf dem Gerät werden

folgende Symbole verwendet:

Übereinstimmung mit den jeweils maßgeblichen

EU-Sicherheitsrichtlinien

Gerät der Schutzklasse II – schutzisoliert – kein

Schutzkontakt erforderlich

Lebens- und Verletzungsgefahr und Gefahr von

Beschädigungen am Gerät bei Nichteinhaltung der

Sicherheitsvorschriften in dieser Anleitung.

Elektroschockgefahr.

Brandgefahr

Umstehende fernhalten

Stecker aus der Netzsteckdose ziehen

Schutzbrille und Gehörschutz tragen

Schutzhandschuhe tragen

Anweisungen sorgfältig lesen

Schadhafteund/oder entsorgteelektrische oder

elektronischeGeräte müssenan dendafür

vorgesehenenRecycling-Stellen abgegebenwerden.

SICHERHEITSVORSCHRIFTEN

Beachtenbeim Benutzen vonElektromaschinen

immerdie örtlichen Sicherheitsvor-schriften

bezüglichFeuerrisiko, Elektroschock und

Verletzung.Lesen Sie außerden folgenden

Hinweisenebenfalls die Sicherheitsvorschriftenim

einschlägigenSonderteil.

DieHinweise müssen sicheraufbewahrt werden!

• Überprüfen Sie, ob die Höchstdrehzahl, die auf der

Schleifscheibe angegeben ist, mit der

Höchstdrehzahl der Maschine übereinstimmt. Die

Drehzahl der Maschine darf nicht höher sein als der

Wert auf der Schleifscheibe.

• Achten Sie darauf, daß die Abmessungen der

Schleifscheibe mit den Angaben der Maschine

übereinstimmen.

• Achten Sie darauf, daß die Schleifscheibe richtig

montiert und ordnungsgemäß festgesetzt wurde.

Verwenden Sie keine Reduzierringe oder Adapter,

um die Schleifscheibe passend zu machen.

• Behandeln und lagern Sie Schleifscheiben gemäß den

Vorschriften des Lieferanten.

• Verwenden Sie die Maschine nicht, um Werkstücke

durchzuschleifen, die dicker sind als die maximale

Schleiftiefe der Schleifscheibe.

• Verwenden Sie keine Schleifscheiben für

Abgratarbeiten.

Spannung | 230 V~

Frequenz | 50 Hz

Eingangsspannung | 2000 W

Leerlaufdrehzahl | 6000/min

Schleifscheibe ø | 230 mm

Schleifspindelgewinde | M 14

Gewicht | 4,9 kg

Lpa (Schalldruckpegel) | 97,9 dB(A)

Lwa (Schallleistungspegel) | 110,9 dB(A)

Vibrationswert | 3,2 m/s2

6Ferm

Forvis dig om, at spindlen er godt afskærmet og ikke

kan komme i kontakt med slibeoverfladen.

• Inden anvendelse skal slibeskiven kontrolleres for

eventuelle skader. Brug ikke revne eller brudte

slibeskiver eller sådanne skiver, der på anden måde

er beskadiget.

• Lad maskinen køre ubelastet i 30 sekunder inden

brug. Sluk øjeblikkeligt for maskinen, når den

begynder at vibrere for meget eller når der opstår en

anden defekt. Kontrollér maskinen og slibeskiven

omhyggeligt, før du igen tænder for maskinen.

• Sørg for, at den eventuelle gnistregn fra slibeskiven

ikke er til fare for mennesker og at den ikke kommer i

kontakt med letantændelige stoffer.

• Sørg for, at arbejdsemnet understøttes tilstrækkeligt

eller at det klemmes ind. Hold hænderne væk fra

slibeoverfladen.

• Bær altid sikkerhedsbriller og høreværn. Brug om

ønsket eller om nødvendigt andre

beskyttelsesmidler såsom et forklæde eller en hjelm.

• Kontrollér, at hjul og punkter er monteret i

overensstemmelse med producentens anvisninger.

• Kontrollér, at der bruges filtre, når de leveres med

den bundne slibeskive, og når det er påkrævet.

• Hvis værktøjet leveres med afskærmning, må det

ikke benyttes uden brug af denne afskærmning.

• Ved anvendelse af værktøjer, der skal påmonteres

gevindskårne hjul, skal det kontrolleres, at gevindet i

hjulet er langt nok til spindlen.

• Kontrollér, at ventilationsåbningerne holdes fri ved

arbejde under støvede forhold. Hvis det er

nødvendigt at rengøre for støv, skal maskinen først

afbrydes fra forsyningsnettet (brug ikke

metalobjekter). Undgå at beskadige indvendige dele.

• Hvis der er fejl på ledningsnettet, kan der ske

spændingsfald ved start af udstyret. Det kan påvirke

andet udstyr (f.eks. en lampe, der blinker). Hvis

netimpedansen Zmaks. < 0,348 Ohm, forventes der

ikke sådanne forstyrrelser. Yderligere oplysninger

fås ved henvendelse til det lokale elforsyningsselskab.

3.SAMLING

Før montering af tilbehør skal værktøjet altid være

strømafbrudt

MONTERINGAF SIDEHÅNDGREBET

Fig2

Anvend slibeskiver med den rette størrelse. Anvend

udelukkende fiberforstærkede slibeskiver. Slibeskiven

må ikke komme i kontakt med beskyttelseskappens

kant.

• Tryk aksellåsen (6) ind, og drej akslen (9) til denne

falder i låsen. Hold aksellåsen indtrykt, sålænge De

følger denne procedure.

• Fjern flangemøtrikken (12) fra akslen ved hjælp af

klampernøglen (11).

• Placér slibeskiven (7) på flangen (5).

• Skru flangemøtrikken på akslen igen og drej den fast

ved hjælp af klampernøglen.

• Kontrollér, at spærreanordningen er frigjort ved at

dreje på akslen og slip herved aksellåsen.

MONTAGEAF SIDEHÅNDGREB

Fig1

Sidehåndgrebet er egnet til såvel venstrehåndet som

højrehåndet betjening.

• Ved venstrehåndet betjening drejes sidehåndgrebet

(Fig. 5) i optagelsen på maskinens højre side.

• Ved højrehåndet betjening drejes sidehåndgrebet i

optagelsen på maskinens venstre side.

• Ved vertikale arbejder drejes sidehåndgrebet i

optagelsen på maskinens overkant.

Sørg for, at sidehåndgrebet sidder godt fast og ikke

uventet kan rystes løs

MONTERINGAF SLIBESKIVER OG

SKÆRESKIVER

Fig. 3 og 4 demonstrerer montering af flangen (10), når

der anvendes tykke (4 – 8 mm) og tynde (2.5 – 4 mm)

skiver.

4.ANVENDELSE

SÆRLIGEFORHOLDSREGLER VED START

AFMASKINEN

• Fastgør arbejdsstykket, og sørg for at arbejdsstykket

ikke glider ind under maskinen under betjening.

• Når der arbejdes med maskinen skal den altid holdes

med et fast greb med begge hænder, og du bør stå på

et sikkert underlag.

• Hold altid ledningen bort, væk fra maskinen.

• Indsæt kun strømledningen når maskinen er slukket.

• Maskine og arbejdsstykke bør ikke komme i kontakt,

når maskinen er slukket.

Anvend aldrig maskinen til at slibe arbejdsstykker i

magnesium.

IND/UDKOBLING

• Denne maskine er udstyret med en sikkerhedsafbryder.

• Maskinen startes ved at trykke på knappen "udløs" (for at

udløse afbryderen) og starte maskinen

Når maskinen har nået det maksimale omdrej-

ningstal, kan den skubbes frem over arbejdsemnet

BETJENING

• Hold maskinen med et fast greb, og fjern denne fra

arbejdsstykket. Bevæg slibeskiven med ens

bevægelser over arbejdsstykket.

• Bevæg maskinen under slibning med en vinkel på 30º -

40º tværs over arbejdsstykket (fig.5).

Anvend aldrig slibeskiven til grovhugning!

• Maskinen skal altid arbejde modsat

rotationsretningen. Træk derfor ikke maskinen i den

modsatte retning! Ellers kan den skubbes tilbage, væk

fra snittet, ude af kontrol

• Efterse ofte slibeskiven. Nedslidte skiver har en

negativ virkning på maskinens effektivitet. Udskift

slibeskiven i god tid.

• Stil ikke maskinen ned når motoren stadig køre.

34 Ferm

• Sorgen Sie dafür, daß bei Verwendung von

Schleifscheiben, die auf dem Gewinde der Spindel

befestigt wird, die Spindel genügend Gewinde hat.

Sorgen Sie dafür, daß die Spindel ausreichend

geschützt ist und die Schleifoberfläche nicht berührt.

• Überprüfen Sie die Schleifscheibe vor Benutzung auf

eventuelle Beschädigungen. Verwenden Sie keine

Schleifscheiben, die geborsten, gerissen oder anders

beschädigt sind.

• Lassen Sie die Maschine vor Inbetriebnahme 30

Sekunden lang unbelastet laufen. Schalten Sie die

Maschine sofort aus, wenn diese deutlich zu zittern

anfängt oder wenn ein anderer Defekt auftritt.

Überprüfen Sie die Maschine und Schleifscheibe

gründlich, bevor Sie die Maschine erneut einschalten.

• Sorgen Sie dafür, daß ein eventueller Funkenregen

keine Gefahr für Personen bildet oder in Richtung

von leicht entflammbaren Substanzen spritzt.

• Sorgen Sie dafür, daß das Werkstück ausreichend

unterstützt oder eingeklemmt wird. Bleiben Sie mit

den Händen von der Schleiffläche fern.

• Tragen Sie immer eine Schutzbrille und einen

Hörschutz. Benutzen Sie, falls erforderlich oder

gewünscht, andere Schutzkleidung, wie z.B. eine

Schürze oder einen Helm.

• Befestigen Sie Scheiben und sonstige Einzelteile

gemäß den Vorschriften des Herstellers.

• Verwenden Sie falls erforderlich Fließpapier, wenn

diese mit den Schleifmitteln mitgeliefert worden sind.

• Verwenden Sie immer eine Sicherheitsvorrichtung,

wenn diese mit dem Gerät mitgeliefert worden ist.

• Bei Werkzeugen, die mit einer Lochscheibe mit

Gewinde ausgerüstet werden, muss das Gewinde in

der Bohrung für die Spindellänge lang genug sein.

• Achten Sie darauf, dass Lüftungsöffnungen bei der

Arbeit in staubiger Umge-bung nicht verschmutzt

sind. Bevor Sie Lüftungsöffnungen reinigen, ziehen

Sie den Netzstecker. Verwenden Sie zum Reinigen

keine Metallgegenstände, vermeiden Sie die

Beschädigung von Innenteilen.

• Bei einem schwachen Stromnetz kann es beim

Einschalten der Anlage zur Span-nungsabsenkung

kommen. Dies kann sich auf andere Geräte

auswirken (beispielsweise Blinken einer

Anzeigelampe). Solche Störungen sind

ausgeschlossen, wenn die Netzimpedanz Zmax <

0,348 Ohm beträgt. Im Zweifelsfall fragen Sie bei

Ihrem Ver-sorgungsbetrieb nach.

3.MONTAGE

Vor Befestigung von Zubehör muss immer der

Stecker des Werkzeugs gezogen werden.

EINSETZEN EINER SCHLEIFSCHEIBE

Abb.2

Arbeiten Sie mit Schleifscheiben mit den richtigen

Abmessungen. Benutzen Sie nur glasfaserverstärkte

Schleifscheiben. Die Schleifscheibe darf den Rand der

Schutzkappe nicht berühren.

• Drücken Sie die Spindelverriegelung (6) und drehen

Sie die Spindel (9) bis diese einrastet. Halten Sie die

Verriegelung gedrückt, solange Sie hiermit tätig sind.

• Lösen Sie mit Hilfe des Spannschlüssels (11) die

Flanschmutter (12) vom Spindel.

• Setzen Sie die Schleifscheibe (7) auf die Flansche (5).

• Drehen Sie die Flanschmutter zurück auf die Spindel

und ziehen Sie sie anschließend mit dem

Spannschlüssel an.

• Lassen Sie die Spindelverriegelung los und

überprüfen Sie, ob die Verriegelung aufgehoben

wurde, indem Sie an der Spindel drehen.

MONTIERENDES SEITENGRIFFS

Abb.1

Der Seitengriff eignet sich für links- und rechtshändige

Bedienung.

• Drehen Sie zwecks linkshändige Bedienung den

Seitengriff (Abb. 5) in die Aufnahme rechts der

Maschine.

• Drehen Sie zwecks rechtshändige Bedienung den

Seitengriff in die Aufnahme links der Maschine.

• Drehen Sie zwecks vertikaler Arbeiten den

Seitengriff in die Aufnahme oben in der Maschine.

Achten Sie auf einen festen Sitz des Seitengriffs,

damit dieser sich durch Vibration nicht unerwartet

löst.

EINSETZENVON SCHLEIF- UND

SCHRUPPSCHEIBEN

In Abb. 3 und 4 ist dargestellt, wie der Flansch (10) bei

Verwendung von dicken (4–8 mm) und dünnen (2,5–4

mm) Scheiben angebracht wird.

4.GEBRAUCH

VORSICHTSMAßNAHMENBEIM STARTEN

DESGERÄTS

• Das Werkstück immer festklemmen, sodass es

während der Arbeit nicht unter dem Gerät weg

schieben kann.

• Beim Arbeiten das Gerät immer mit beiden Händen

gut festhalten und für einen sicheren Stand sorgen.

• Das Kabel immer nach hinten vom Gerät weg führen.

• Den Netzstecker nur bei ausgeschaltetem Gerät

einstecken.

• Das Gerät nur dann auf dem Werkstück ansetzen,

wenn es eingeschaltet ist.

Das Gerät darf nie zum Schleifen von

Werkstücken aus Magnesium verwendet werden.

EIN-UND AUSSCHALTEN

•

Diese Maschine ist mit einem Sicherheitsschalter

ausgerüstet.

• Starten Sie die Maschine, indem Sie den "lock-off"-Knopf

betätigen (hierdurch wird der Schalter entsichert) und die

Maschine einschalten.

Warten Sie mit dem Schleifen bis die Maschine das

normale Tempo erreicht hat.

BEDIENUNG

• Das Gerät gut festhalten und gegen das Werkstück

bewegen. Die Schleifscheibe gleichmäßig über die

Werkstückoberfläche bewegen.

Ferm 7

TALLENEI DEN FØLGENDETEKST

KORRESPONDERERMED AFBILDNINGERNE PÅ

SIDE2

VINKELSLIBER

INDHOLD:

1. Maskindata

2. Sikkerhedsforskrifter

3. Samling

4. Anvendelse

5. Service & vedligeholdelse

1.MASKINDATA

INDLEDNING

Denne maskine er udviklet til at skære og slibe i metal og

sten.

PAKKEINDHOLD

1 Skærebrænder

1 Sidehåndgreb

1 Skruenøgle

2 Skæringsvinkelsliber

1 Sæt kulbørster

1 Instruktionsmanual

1 Sikkerhedsinstruktioner

1 Garantibevis

TEKNISKESPECIFIKATIONER

PRODUKTINFORMATION

Fig.1

1. ænd/sluk-kontakt

2. gevindsokkel kulbørste (begge sider)

3. aksellås

4. slibeskive

5. sidehåndgreb

6. knappen "udløs"

2.SIKKERHEDSINSTRUKTIONER

SYMBOLFORKLARING

I denne brugervejledninge og/eller på maskinen

anvendes der følgende piktogrammer:

I overensstemmelse med grundlæggende

sikkerhedsstandarder i de europæiske direktiver.

Klasse II maskine – Dobbelt isolering – Du behøver

ingen jordforbindelsestik.

Betegnelse for risiko for personskader, dødsfald

eller beskadigelse af værktøjet i tilfælde af at du er

uopmærksom på instruktioner i denne manual.

indikerer farer for elektrisk stød

Brandfare

hold tilstedeværende på afstand.

Fjern stikket fra kontakten.

Bær beskyttelsesbriller og høreværn

Bær beskyttelseshandsker

Læs instruktionerne omhyggeligt

Defekte og/eller kasserede elektriske eller

elektroniske maskiner skal afleveres på en

genbrugsplads.

SIKKERHEDSFORSKRIFTER

Vedanvendelse af elektriskemaskiner skal manaltid

følgede lokalt gældendesikkerhedsforskrifter i

forbindelsemed brandfare, farefor elektrisk stødog

legemensbeskadigelse.Læs udover denedenstående

instruktionerogså sikkerhedsforskrifterne iden

separatvedlagte sikkerhedsfolder.

Bevarinstruktionerne godt!

• Kontrollér, at det maksimale omdrejningstal, der er

angivet på slibeskiven, stemmer overens med

maskinens maksimale omdrejningstal. Maskinens

omdrejningstal må ikke være højere end den på

slibeskiven angivne værdi.

• Vær opmærksom på, at slibeskivens mål stemmer

overens med maskinens specifikationer.

• Vær opmærksom på, at slibeskiven er monteret

rigtigt og ordentligt spændt fast. Brug ikke

reduktionsringe eller adaptere for at få en slibeskive

til at passe.

• Brug og opbevar slibeskiver i henhold til

leverandørens anvisninger.

• Brug ikke maskinen til gennemslibning af

arbejdsemner med en tykkelse, der er større end

skæreskivens maksimale slibedybde.

• Brug ikke skæreskiver til afgratning.

• Ved anvendelse af slibeskiver, der fastspændes på

spindlens gevind, skal der sørges for at spindlen har

et tilstrækkeligt stort gevind.

Spænding | 230 V~

Frekvens | 50 Hz

Optaget effekt | 2000 W

Ubelastet hastighed | 6000/min

Skive diameter | 230 mm

Akseldimension | M 14

Vægt | 4,9 kg

Lpa (Lydtryk) | 97,9 dB (A)

Lwa (Lydevne) | 110,9 dB (A)

Vibrationsværdi | 3,2 m/s2

Ferm 33

• Zum Schruppen das Gerät in einem Winkel von 30º

bis 40º über das Werkstück führen (Abb. 5).

Nie eine Schleifscheibe zum Schruppen

verwenden!

• Das Gerät muss immer gegen die Drehrichtung

arbeiten. Deshalb mit dem Gerät nicht in die andere

Richtung fahren! Sonst besteht die Gefahr, dass es

unkontrolliert aus dem Schnitt gedrückt wird (Abb.

6).

• Die Schleifscheibe muss regelmäßig überprüft

werden. Verschlissene Scheiben beeinträchtigen die

Wirkung des Werkzeugs. Die Schleifscheibe

rechtzeitig auswechseln.

• Bei laufendem Motor darf das Gerät nie abgelegt

werden. Das Gerät nicht auf eine staubige

Oberfläche legen, da sonst Staubpartikel in die

Mechanik eindringen können.

• Ehe der Stecker aus der Steckdose gezogen wird,

muss das Gerät ausgeschaltet werden.

Der Motor darf nie mittels der Spindelarretierung

angehalten werden.

FEHLERBEHEBUNG

1.Das Gerät funktioniertnicht:

• Der Strom ist ausgeschaltet

• Beschädigtes (Verlängerungs-) Kabel

2.De Elektromotor erreichtdie maximale

Drehzahlkaum:

• Zu dünnes und/oder zu langes Verlängerungskabel

• Netzspannung von weniger als 230 V

3.Das Gerät wirdüberhitzt:

• Verstopfte Lüftungsschlitze, Schlitze mit einem

trockenen Tuch reinigen

• Überlastung des Geräts, das Gerät nur wie

vorgesehen gebrauchen

4.Zu viel Funkenbildungoder unregelmäßig

laufenderElektromotor

• Verschmutzungen im Motor oder verschlissene

Kohlebürsten, die Kohlebürsten auswechseln oder

das Gerät bei einer Fachwerkstatt zur Reparatur

geben

5.SERVICE UND WARTUNG

WARTUNG

Vergewissern Sie sich, dass der Netzstecker gezogen ist,

während Sie Wartungsarbeiten am Motor ausführen.

Die Ferm-Geräte wurden für Langzeitbetrieb bei

minimaler Wartung konstruiert. Ihr nachhaltig

zufriedenstellender Betrieb hängt von der richtigen

Gerätepflege und von regelmäßiger Reinigung ab.

REINIGUNG

Reinigen Sie das Gerätegehäuse regelmäßig mit einem

weichen Tuch, vorzugsweise nach jeder Benutzung.

Halten Sie die Belüftungsschlitze frei von Staub und

Schmutz.

Lässt sich der Schmutz so nicht entfernen, verwenden

Sie ein weiches, mit Seifenwasser befeuchtetes Tuch.

Verwenden Sie niemals Lösungsmittel wie Benzin,

Alkohol, Ammoniakwasser usw. Diese Lösungsmittel

können die Kunststoffteile beschädigen.

SCHMIERUNG

Das Gerät erfordert keine zusätzliche Schmierung.

FEHLER

Sollte beispielsweise nach Abnutzung eines Teils ein

Fehler auftreten, dann setzen Sie sich bitte mit der auf

der Garantiekarte angegebenen Serviceadresse in

Verbindung. Im hinteren Teil dieser Anleitung befindet

sich eine ausführliche Übersicht über die Teile, die

bestellt werden können.

UMWELT

Um Transportschäden zu verhindern, wird die Maschine

in einer soliden Verpackung geliefert. Die Verpackung

besteht weitgehend aus verwertbarem Material.

Benutzen Sie also die Möglichkeit zum Recyclen der

Verpackung.

Schadhafte und/oder entsorgte elektrische oder

elektronische Geräte müssen an den dafür

vorgesehenen Recycling-Stellen abgegeben werden.

GARANTIE

Die Garantiebedingungen finden Sie auf der lose

beigefügten Garantiekarte.

Wir erklären unsere alleinige Verantwortung, dass

dieses Produkt konform den nachstehenden Standards

oder standardisierten Dokumenten ist.

EN50144-1, EN50144-2-3,

EN55014-1, EN 55014-2,

EN61000-3-2, EN 61000-3-3

Gemäß den Vorschriften.

98/37/EWG,73/23/EWG

89/336/EWG

vom 01-06-2005

ZWOLLENL

W. Kamphof

Quality Department

KONFORMITÄTSERKLÄRUNG (D)

8Ferm

FEILSØKING

1. Maskinengår ikke:

• Maskinen er slått av

• Ledning eller skjøteledning er skadet

2. Elektromotorenoppnår ikke fullhastighet:

• Skjøteledningen er for tynn eller for lang

• Strømspenningen er lavere enn 230 V

3. Maskinenblir for varm:

• Lufteventilene er blokkert. Rengjør dem med en tørr

klut.

• Maskinen er overbelastet. Bruk maskinen bare til det

den er beregnet for.

4. Altfor mye gnister,eller elektromotoren går

ujevnt

• Det er skitt i motoren, eller så er kullbørstene utslitt.

Skift kullbørstene eller lever maskinen hos et

spesialisert reparasjonsverksted.

5.SERVICE OG VEDLIKEHOLD

VEDLIKEHOLD

Trekk støpselet ut av stikkontakten når det skal utføres

vedlikehold på motoren.

Maskinene fra Ferm er konstruert for å kunne brukes

over lang tid med minimalt vedlikehold. For å oppnå

tilfredsstillende resultater over lang tid, er det viktig å

stelle maskinen riktig og rengjøre den regelmessig.

RENGJØRING

Rengjør maskinens ytterside regelmessig med en myk

fille - helst hver gang den er brukt. Hold

ventilasjonsåpningene frie for støv og skitt. Hvis det er

vanskelig å fjerne skitt, kan man bruke en myk fille som er

fuktet med såpevann. Bruk aldri løsemidler som bensin,

alkohol, ammoniakkvann, etc. Disse løsemidlene kan

ødelegge plastdelene.

SMØRING

Maskinen trenger ikke ekstra smøring.

FEIL

Hvis det oppstår feil som følge av for eksempel utslitte

deler, skal du kontakte serviceadressen på

garantikortet. Bakerst i denne bruksanvisningen finner

du en splittegning som viser deler som kan bestilles.

MILJØ

For å unngå transportskader leveres maskinen i solid

emballasje. Emballasjen er i den grad dette er mulig

fremstilt av resirkulerbart materiale. Benytt derfor

anledningen til å resirkulere emballasjen.

Defekte og/eller kasserte elektriske eller

elektroniske apparater må avhendes ved egnete

returpunkter.

GARANTI

Garantibetingelsene gjengis på det vedlagte, separate

garantikortet.

Vi erklærer på eget ansvar at dette produktet er i

samsvar med følgende standarder eller standardiserte

dokumenter.

EN50144-1, EN50144-2-3,

EN55014-1, EN 55014-2,

EN61000-3-2, EN 61000-3-3

i samsvar med bestemmelsene.

98/37/EEC,73/23/EEC

89/336/EEC

fra 01-06-2005

ZWOLLENL

W. Kamphof

Kvalitetsavdelingen

ERKLÆRINGAV ANSVARSFORHOLD (N)

32 Ferm

DENUMMERS IN DENU VOLGENDE TEKST

VERWIJZENNAAR DE AFBEELDINGENOP

PAGINA2

HAAKSESLIJPER

INHOUDSOPGAVE:

1. Machine gegevens

2. Veiligheid

3. Montage accessoires

4. Bediening

5. Service & Onderhoud

1.MACHINE GEGEVENS

INTRODUCTIE

Deze machine is gemaakt voor het doorslijpen en

afbramen van metaal en steen.

INHOUDVAN DE VERPAKKING

1 Haakse slijper

1 Zijhandgreep

1 Spansleutel

1 Set koolborstels

2 Doorslijpschijven

1 Gebruiksaanwijzing

1 Veiligheidskatern

1 Garantiekaart

TECHNISCHESPECIFICATIE

BENAMINGONDERDELEN

Fig.1

1. aan/uit-schakelaar

2. schroefdeksel koolborstel (aan weerskanten)

3. spindelblokkeerknop

4. slijpschijf

5. zijhandgreep

6. “lock-off” knop

2.VEILIGHEID

VERKLARINGVAN DE SYMBOLEN

In deze handleiding en/of op deze machine worden de

volgende symbolen gebruikt:

CE Conform de Europese toepasselijke standaards

op het gebied van veiligheid

De machine is dubbel geïsoleerd overeenkomstig

EN50144; een aardedraad is daarom niet nodig

Gevaar voor lichamelijk letsel of materiele schade

Gevaar: elektrische spanning

Brandgevaar

Houd omstanders op afstand

Neem de stekker uit het stopcontact

Draag een veiligheidsbril en gehoorbescherming

Draag veiligheidshandschoenen

Lees de instructies

Defecte en/of afgedankte elektrische of

elektronische gereedschappen dienen ter

verwerking te worden aangeboden aan een

daarvoor verantwoordelijke instantie.

VEILIGHEIDSVOORSCHRIFTEN

Neembij het gebruikvan elektrische machinesaltijd

deplaatselijk geldende veiligheidsvoorschriftenin

achtin verband metbrandgevaar, gevaar voor

elektrischeschokken en lichamelijkletsel. Lees

behalveonderstaande instructies ookde

veiligheidsvoorschriftenin het apartbijgevoegde

veiligheidskaterndoor.

Bewaarde instructies zorgvuldig!

• Controleer of het maximum toerental dat op de

slijpschijf staat aangegeven, overeenkomt met het

maximum toerental van de machine. Het toerental

van de machine mag niet hoger zijn dan de waarde op

de slijpschijf.

• Let op dat de afmetingen van de slijpschijf

overeenkomen met de specificaties van de machine.

• Let op dat de slijpschijf juist is gemonteerd en naar

behoren is vastgezet. Gebruik geen ver-loopringen

of adapters om een slijpschijf passend te maken.

• Behandel en bewaar slijpschijven volgens de

voorschriften van de leverancier.

• Gebruik de machine niet voor het doorslijpen van

werkstukken met een dikte die groter is dan de

maximale slijpdiepte van de doorslijpschijf.

• Gebruik geen doorslijpschijven voor

afbraamwerkzaamheden.

Spanning | 230 V~

Frequentie | 50 Hz

Opgenomen vermogen | 2000 W

Toerental onbelast | 6000/min

Schijfdiameter | 230 mm

Spindelmaat | M 14

Gewicht | 4,9 kg

Lpa (geluidsdruk) | 97,9 dB (A)

Lwa (geluidsvermogen) | 110,9 dB (A)

Vibratiewaarde | 3,2 m/s2

Ferm 9

• La maskinen gå i 30 sekunder uten belastning før den

tas i bruk. Slå av maskinen øyeblikkelig hvis den

begynner å vibrere unaturlig mye eller hvis det viser

seg at den er defekt på en annen måte. Kontroller

maskinen og slipeskiva grundig før du starter

maskinen på nytt.

• Pass på at det eventuelle gnistregnet ikke kan være til

fare for mennesker i nærheten og at gnistregnet ikke

spruter i retning av lett antennelige stoffer.

• Pass på at arbeidsstykket er tilstrekkelig godt støttet

opp eller klemt fast. Hold hendene borte fra den

flaten som skal slipes.

• Bruk alltid vernebriller og hørselsvern. Bruk gjerne

annet verneutstyr også, som for eksempel

verneforkle eller hjelm, og alltid når det er påkrevet.

• Pass på at monterte slipeskiver og •hoder er festet i

samsvar med produsentens instruksjoner.

• Pass på at festeskiver brukes når slike festeskiver

følger med slipeproduktene og når det ellers kreves.

• Hvis verktøyet leveres med vernehette, må

verktøyet aldri brukes uten denne vernehetten.

• For verktøy som bruker slipeskiver som festes med

gjenger, må du passe på at gjengene i skiven er så

lange at hele spindelen skrus inn.

• Pass på at ventilasjonsåpningene ikke blokkeres når

verktøyet brukes på steder med mye støv. Hvis

verktøyet må rengjøres for støv, må verktøyet først

kobles fra strømnettet. Ikke bruk metalliske

objekter til å rengjøre verktøyet, og unngå å skade

interne deler.

• Hvis strømnettet er i dårlig forfatning, kan det oppstå

kortvarige spenningsfall når vinkelsliperen startes.

Dette kan virke inn på annet utstyr (for eksempel kan

lamper blinke). Hvis nettimpedansen er mindre enn

0,348 ohm, skal det vanligvis ikke oppstå slike

forstyrrelser. (Hør med din lokale forhandler hvis du

har behov for mer informasjon).

3.MONTERING

Trekk alltid ut støpslet før du monterer tilbehør.

MONTERINGAV SIDEHÅNDTAKET

Fig2

Bruk slipeskiver med riktig størrelse. Bruk kun

fiberforsterkede slipeskiver. Slipeskiven må ikke komme

i kontakt med kanten av vernehetten.

• Trykk inn spindellåsen (6) og vri spindelen (9) til

denne faller i låsen. Hold spindellåsen inntrykket så

lenge denne prosedyren følges.

• Fjern flensmutteren (12) fra spindelen ved hjelp av

spennøkkelen (11).

• Plasser slipeskiven (7) på flensen (5).

• Skru flensmutteren på spindelen igjen og stram den

med spennøkkelen.

• Løsne spindellåsen og kontroller om sperringen er

opphevet ved dreie på spindelen.

MONTERINGAV SIDEHÅNDTAKET

Fig1

Sidehåndtaket er egnet til både venstre- og

høyrehåndsbruk.

• Ved venstrehåndsbruk skrus sidehåndtaket (Fig. 5) i

åpningen på høyre side av maskinen.

• Ved høyrehåndsbruk skrus sidehåndtaket i åpningen

på venstre side av maskinen.

• For vertikal arbeide skrus sidehåndtaket i åpningen

på oversiden av maskinen.

Sørg for at sidehåndtaket sitter godt fast slik at det

ikke uventet kan ristes løs.

SETTEPÅ SLIPE- OGFRESESKIVER

Figur 3 og 4 viser montering av flensen (10) ved bruk av

tykk (4-8 mm) og tynn (2,5-4 mm) skive.

4.BETJENING

VÆROPPMERKSOM PÅ DETTENÅR

MASKINENSTARTES:

• Spenn fast arbeidsstykket og forsikre deg om at det

ikke kan skli fram under arbeidet.

• Hold maskinen godt fast med begge hender og innta

en trygg arbeidsstilling.

• Legg alltid ledningen bakover og bort fra maskinen.

• Maskinen må være avslått når du setter inn støpslet.

• Maskinen må være slått på når du legger an mot

arbeidsstykket.

Bruk aldri maskinen til sliping av magnesium.

INN-/UTKOPLING

• Denne maskinen har en sikkerhetsbryter.

• Start maskinen ved å trykke på knappen "slå av lås" (for å

frigjøre bryteren) og slå maskinen på.

Når apparatet har nådd det høyeste turtallet, kan

du skyve det over arbeidsstykket.

BRUK

• Hold maskinen godt fast, og beveg den mot

arbeidsstykket. Før slipeskiven jevnt over

arbeidsstykket.

• Ved fresing beveges maskinen over arbeidsstykket

med en vinkel på 30º-40º (fig. 5).

Bruk aldri slipeskiver til fresing!

• Maskinen må alltid føres i retning mot

rotasjonsretningen. Før aldri maskinen med

rotasjonsretningen! Da oppstår fare for at den

skyves ukontrollert ut av sporet (fig. 6).

• Undersøkslipeskiven regelmessig.Slitte skiver

reduserermaskinens effektivitet.Skift slipeskivei tide.

• Sett ikke fra deg maskinen mens motoren går. Sett

ikke maskinen på en støvete overflate. Støv kan

trenge inn i mekanismen.

• Slå alltid av maskinen før du trekker ut støpslet fra

stikkontakten.

Bruk aldri spindellåsen til å stoppe motoren.

Ferm 31

• Zorg bij gebruik van slijpschijven die op het

schroefdraad van de spindel worden bevestigd dat de

spindel voldoende schroefdraad heeft. Zorg dat de

spindel voldoende beschermd is en niet in contact

komt met het slijpoppervlak.

• Inspecteer de slijpschijf voor gebruik op eventuele

beschadigingen. Gebruik geen slijpschijven die

gebarsten, gescheurd of anderszins beschadigd zijn.

• Laat voor gebruik de machine 30 seconden onbelast

draaien. Schakel de machine onmiddellijk uit als deze

aanzienlijk begint te trillen of als een ander defect

optreedt. Controleer de machine en slijpschijf

grondig voordat u de machine weer inschakelt.

• Zorg dat een eventuele vonkenregen geen gevaar

voor mensen oplevert of wegspat in de richting van

licht ontvlambare substanties.

• Zorg dat het werkstuk voldoende wordt

ondersteund of ingeklemd. Houd uw handen weg van

het te slijpen oppervlak.

• Draag altijd een veiligheidsbril en

gehoorbescherming. Gebruik desgewenst of indien

nodig andere bescherming, zoals bijvoorbeeld een

schort of een helm.

• Zie erop toe dat schijven en punten overeenkomstig

de instructies van de fabrikant worden gemonteerd.

• Zorg ervoor dat het vloeipapier wordt gebruikt als

dit bij het gelaagde schuurproduct wordt geleverd, of

als dit nodig is.

• Werk nooit zonder afschermkap, als deze bij een

apparaat meegeleverd wordt.

• Bij gereedschap voor schijven met schroefboringen,

dient de schroefdraad in de schijf voldoende lengte te

hebben om de as onder te kunnen brengen.

• Zorg ervoor dat bij het werken in een stoffige

omgeving de ventilatieopeningen vrij gehouden

worden. Trek eerst de stekker uit het stopcontact

als de stof verwijderd moet worden (gebruik geen

metalen voorwerpen). Voorkom hierbij

beschadiging van inwendige delen.

• Bij een slecht spanningsnet kunnen bij het starten van

de apparatuur korte spanningsvallen optreden. Dit

kan andere apparatuur beïnvloeden (bijv. een lamp

die gaat knipperen). Bij een impedantie van het net

Zmax < 0,348 Ohm kan men ervan uitgaan, dat

dergelijke verschijnselen zich niet voor zullen doen.

(Indien nodig kunt u voor nadere informatie contact

opnemen met uw plaatselijke energieleverancier).

3.MONTAGE VAN ACCESSOIRES

Zorg ervoor dat tijdens het monteren van

accessoires de machine is losgekoppeld van de

stroombron.

MONTERENVAN EEN SLIJPSCHIJF

Fig2

Gebruik slijpschijven van de juiste maat. Gebruik

uitsluitend vezelversterkte slijpschijven. De slijpschijf

mag niet met de rand van de beschermkap in contact

komen.

• Druk het spindelslot (6) in en draai aan de spindel (9)

tot deze in het slot valt. Houd het spindelslot

ingedrukt zolang u deze procedure volgt.

• Verwijder de flensmoer (12) van de spindel met

behulp van de spansleutel (11).

• Plaats de slijpschijf (7) op de flens (5).

• Schroef de flensmoer weer op de spindel en draai

hem vast met behulp van de spansleutel.

• Laat het spindelslot los en controleer of de

vergrendeling is opgeheven door aan de spindel te

draaien.

MONTERENVAN DE ZIJHANDGREEP

Fig1

De zijhandgreep is geschikt voor zowel links- als

rechtshandige bediening.

• Draai voor linkshandige bediening de zijhandgreep in

de opname aan de rechterkant van de machine (Fig

5).

• Draai voor rechtshandige bediening de zijhandgreep

in de opname aan de linkerkant van de machine.

• Draai voor verticale werkzaamheden de

zijhandgreep in de opname aan de bovenkant van de

machine.

Zorg dat de zijhandgreep goed vast zit en niet

onverwachts kan lostrillen.

MONTERENVAN DUNNE SLIJPSCHIJVENEN

AFBRAAMSCHIJVEN

Afb. 3 en 4 laten zien hoe de flens (10) gemonteerd dient

te worden bij dikke (4 - 8 mm) en dunne (2,5 - 4 mm)

schijven.

4.BEDIENING

AANDACHTSPUNTENVOOR HET

INSCHAKELEN

• Klem het werkstuk vast of zorg ervoor dat het

tijdens de werkzaamheden niet onder de machine

kan wegglijden.

• Houd het netsnoer altijd uit de buurt van bewegende

delen.

• Houd de machine los van het werkstuk wanneer u de

machine in- of uitschakelt. De slijpschijf kan het

werkstuk beschadigen.

• Laat de machine volledig op toeren komen voordat u

de machine gebruikt.

Gebruik de machine niet voor het slijpen van

magnesium werkstukken.

IN-EN UITSCHAKELEN

• De machine is uitgerust met een veiligheidsschakelaar.

• De schakelaar van de machine moet eerst worden

ontgrendeld door de “lock-off” knop in te drukken.

Laat de machine volledig op toeren komen voordat

u de machine gebruikt.

WERKENMET DE MACHINE

• Houd de machine stevig vast en druk deze tegen het

werkstuk aan. Beweeg de slijpschijf gelijkmatig over

het werkstuk.

• Beweeg de machine tijdens het afbramen onder een

hoek van 30º - 40º over het werkstuk (fig. 5).

10 Ferm

TALLENEI FØLGENDE TEKSTVISER TIL BILDENE

PÅSIDE 2

VINKELSLIPER

INNHOLD:

1. Maskinopplysninger

2. Sikkerhetsinstruksjoner

3. Montering

4. Betjening

5. Service og vedlikehold

1.MASKINOPPLYSNINGER

INNLEDNING

Denne maskinen er beregnet for sliping og fresing av

metall og stein.

PAKKENSINNHOLD

1 Vinkelsliper

1 Sidehåndtak

1 Spennøkkel

2 Slipehjul for skjæring

1 Ett sett kullbørster

1 Bruksanvisning

1 Sikkerhetsinstruksjoner

1 Garantikort

TEKNISKESPESIFIKASJONER

FUNKSJONER

Fig.1

1. på-/av-bryter

2. skrudeksel for kullbørster (på begge sider)

3. spindellås

4 slipeskive

5. sidehåndtak

6. “slå av lås” bryter

2.SIKKERHETSINSTRUKSJONER

FORKLARINGAV SYMBOLENE

Disse symbolene brukes i denne bruksanvisningen eller

på maskinen:

I overensstemmelse med viktige, aktuelle

sikkerhetsstandarder i EU

Class II-maskin – Dobbeltisolert – Krever ikke

jordet støpsel.

Angir fare for personskade, livsfare eller skade på

maskinen hvis instruksjonene i denne

bruksanvisningen ikke følges.

Fare for elektrisk støt.

Brannfare

Hold personer unna

Trekk støpslet ut av stikkontakten

Bruk vernebriller og hørselsvern

Bruk vernehansker

Les instruksjonene nøye

Defekte og/eller kasserte elektriske eller

elektroniske apparater må avhendes ved egnete

returpunkter.

SIKKERHETSFORSKRIFTER

Overholdved bruk avelektriske maskiner alltidde

lokalesikkerhetsforskriftene. Dette forå unngå

brannfare,fare for elektriskstøt og personskade.

Lesi tillegg tilnedenstående instrukser også

sikkerhetsforskriftenei det vedlagteseparate

sikkerhetsheftet.Ta godt varepå instruksene!

• Kontroller om det maksimale turtallet, som er angitt

på slipeskiva, stemmer overens med maskinens

maksimale turtall. Maskinens turtall må ikke

overstige slipeskivas maksimale turtall.

• Pass på at slipeskivas dimensjoner stemmer overens

med maskinens spesifikasjoner.

• Pass på at slipeskiva er montert korrekt og at den er

festet skikkelig. Bruk aldri noen form for foringer

eller adaptere for å få ei slipeskive til å passe.

• Slipeskivene må behandles og oppbevares ifølge

leverandørens egne forskrifter.

• Ikke bruk maskinen til å kappe arbeidsstykker som er

tykkere enn kappeskivas maksimale slipedybde.

• Ikke bruk kappeskiver til vanlige slipeoppgaver.

• Se til at det er tilstrekkelig med gjenger på spindelen

når du bruker slipeskiver som festes ved å skrus inn

på spindelgjengene. Pass på at spindelen er

tilstrekkelig beskyttet og ikke kan komme i kontakt

med slipeflaten.

• Kontroller slipeskivene for eventuelle skader før

bruk. Ikke bruk slipeskiver som er sprukket,

opprevet eller skadet på annen måte.

Spenning | 230 V~

Frekvens | 50 Hz

Opptatt effekt | 2000 W

Turtall, ubelastet | 6000/minutt

Skivediameter | 230 mm

Spindelstørrelse | M 14

Vekt | 4,9 kg

Lpa (lydtrykk) | 97,9 dB (A)

Lwa (lydeffekt) | 110,9 dB (A)

Vibrasjonsverdi | 3,2 m/s2

30 Ferm

Gebruik nooit doorslijpschijven voor

afbraamwerkzaamheden!

• Belangrijk is de richting van de

doorslijpwerkzaamheden. De machine moet altijd

tegenlopend werken. Beweeg de machine daarom

niet in de andere richting. Anders bestaat het gevaar

dat de machine ongecontroleerd uit de snede wordt

geduwd (fig.6).

• Inspecteer regelmatig de slijpschijf. Versleten

slijpschijven hebben een negatief effect op de

efficiency van de machine. Vervang de slijpschijf op

tijd.

• Leg de machine pas neer wanneer de motor volledig

is uitgedraaid. Leg de machine niet weg op een

stoffige ondergrond. Stofdeeltjes kunnen het

mechaniek binnendringen.

• Schakel na beëindiging van de werkzaamheden altijd

eerst de machine uit voordat u de stekker uit het

stopcontact trekt.

Gebruik nooit het spindelslot om de motor tot

stilstand te brengen.

STORINGEN

1. Demotor slaat nietaan

• De stekker zit niet in het stopcontact.

• Het snoer is onderbroken.

2. Deelektromotor bereikt moeilijkhet

maximumtoerental

• De verlengkabel is te dun en/of te lang

• De netspanning is lager dan 230 V

3. Demachine wordt overmatigwarm

• De ventilatiesleuven zijn verstopt. Maak ze schoon

met een droge doek.

• De machine wordt te zwaar belast. Gebruik de

machine waarvoor hij geschikt is.

4. Overmatigvonken of onregelmatiglopen van

deelektromotor.

• Dit duidt meestal op aanwezigheid van vuil in de

motor of op versleten koolborstels

• Vervang de koolborstels of bied de machine aan bij

uw Ferm-dealer.

5.SERVICE & ONDERHOUD

ONDERHOUD

Zorg er altijd eerst voor dat de stekker uit het

stopcontact is verwijderd, voordat u met de

onderhoudswerkzaamheden begint.

De machines van Ferm zijn ontworpen om gedurende

lange tijd probleemloos te functioneren met een

minimum aan onderhoud. Door de machine regelmatig

te reinigen en op de juiste wijze te behandelen, draagt u

bij aan een lange levensduur van uw machine.

REINIGEN

Reinig de machinebehuizing regelmatig met een zachte

doek, bij voorkeur iedere keer na gebruik. Gebruik bij

hardnekkig vuil een zachte doek bevochtigd met

zeepwater. Gebruik geen oplosmiddelen als benzine,

alcohol, ammonia, etc. Dergelijke stoffen beschadigen

de kunststof onderdelen.

SMEREN

De machine heeft geen extra smering nodig.

STORINGEN

Wanneer er zich een storing voordoet, bijvoorbeeld bij

slijtage van een onderdeel, neem dan contact op met het

onderhoudsadres op de garantiekaart. Achter in deze

handleiding ziet u een opengewerkte afbeelding van de

onderdelen die besteld kunnen worden.

MILIEU

Om transportbeschadiging te voorkomen, wordt de

machine in een stevige verpakking geleverd. De

verpakking is zo veel mogelijk gemaakt van recyclebaar

materiaal. Maak daarom gebruik van de mogelijkheid om

de verpakking te recyclen.

Defecte en/of afgedankte elektrische of

elektronische gereedschappen dienen ter

verwerking te worden aangeboden aan een daarvoor

verantwoordelijke instantie.

GARANTIE

Lees voor de garantievoorwaarden de garantiekaart

achter in deze gebruiksaanwijzing.

Wij verklaren dat dit product

voldoet aan de volgende

normen of normatieve documenten

EN50144-1, EN50144-2-3,

EN55014-1, EN 55014-2,

EN61000-3-2, EN 61000-3-3

overeenkomstig de bepalingen in de richtlijnen

98/37/EEG,73/23/EEG

89/336/EEG

van 01-06-2005

ZWOLLENL

W. Kamphof

Quality department

CONFORMITEITSVERKLARING (NL)

Ferm 11

• Kytke virta ensin koneesta pois, ennen kuin irrotat

pistokkeen pistorasiasta.

Älä koskaan pysäytä moottoria karalukon avulla.

VIANETSINTÄ

1.Kone ei toimi:

• Virtaa ei ole kytketty

• (Jatko-) johto on vaurioitunut

2.Moottori ei saavutatäyttä kierrosnopeutta:

• Jatkojohto on liian ohut/pitkä

• Verkkojännite on alle 230 V

3.Kone kuumenee liikaa:

• Tuuletusaukot ovat tukossa. Puhdista aukot kuivalla

kankaalla.

• Moottori on ylikuormittunut. Käytä konetta vain sen

käyttötarkoituksiin.

4.Moottori kipinöi taikäy epätasaisesti.

• Moottori on likaantunut tai hiiliharjat ovat kuluneet.

Vaihda hiiliharjat tai vie kone huoltoon.

5.KUNNOSSAPITOJA

KORJAUKSET

KUNNOSSAPITO

Kun huollat moottoria, varmista että pistotulppa on

irrotettu pistorasiasta.

Ferm-laitteet on suunniteltu toimimaan pitkän aikaa

mahdollisimman vähällä huollolla. Jotta laite toimisi

jatkuvasti hyvin, sitä on hoidettava hyvin ja se on

puhdistettava säännöllisesti.

PUHDISTUS

Pyyhi laitteen ulkopinta säännöllisesti, mieluiten joka

käyttökerran jälkeen, pehmeällä liinalla. Pidä

ilmanvaihtoaukot pölyttöminä ja puhtaina. Jos lika ei

irtoa muuten, pyyhi pehmeällä, saippuaveteen

kostutetulla liinalla. Älä käytä puhdistukseen bensiiniä,

alkoholia, ammoniakkia tai muita liuotteita. Ne voivat

vahingoittaa muoviosia.

VOITELU

Laite ei tarvitse lisävoitelua.

VIAT

Jos kone vikaantuu esimerkiksi osan kulumisen johdosta,

ota yhteys takuukortin huoltopisteeseen. Tämän

käyttöoppaan takasivulla on hajotuskuva, jossa on

lueteltu tilattavissa olevat osat.

YMPÄRISTÖ

Kuljetusvaurioidenvälttämiseksi kone on pakattu

tukevaanlaatikkoon. Tämä pakkaus on mahdollisimman

ympäristöystävällinen.Kierrätä se.

Vioittuneet tai käytöstä poistettavat sähkölaitteet

on toimitettava asianmukaiseen

kierrätyspisteeseen.

TAKUU

Takuuehdot ilmenevät erillisestä takuukortista, joka

toimitetaan laitteen mukana.

Vakuutamme omalla vastuullamme, että tämä tuote on

seuraavien standardien tai standardoitujen

dokumenttien mukainen.

EN50144-1, EN50144-2-3,

EN55014-1, EN 55014-2,

EN61000-3-2, EN 61000-3-3

määräysten mukainen.

98/37/EEC,73/23/EEC,

89/336/EEC

Voimassa 01-06-2005

ZWOLLENL

W. Kamphof

Laadunvalvontaosasto

TODISTUSSTANDARDINMUKAISUUDESTA

(SF)

Ferm 29

LESCHIFFRES DU TEXTESUIVANT

CORRESPONDENTAUX ILLUSTRATIONS PAGE2

MEULEUSED’ANGLE

TABLEDES MATIERES :

1. Spécifications de la machine

2. Consignes de sécurité

3. Montage

4. Utilisation

5. Service & maintenance

1.SPECIFICATIONS DE LA

MACHINE

INTRODUCTION

Cette machine est destinée au meulage et dégrossissage

de métaux et pierres.

CONTENUDE L’EMBALLAGE

1 Meuleuse d’angle

1 Poignée latérale

1 Clé de serrage

2 Meules à tronçonner

1 Paire de balais en carbone

1 Manuel d’instructions

1 Consignes de sécurité

1 Carte de garantie

SPÉCIFICATIONSTECHNIQUES

CARACTÉRISTIQUES


1. bouton marche/arrêt

2. couvercle à vis des charbons (des deux côtés)

3. dispositif de blocage de l’arbre

4. meule

5. poignée latérale

6. bouton “lock-off”

2.CONSIGNES DE SECURITE

EXPLICATIONDES SYMBOLES

Les symboles suivants sont utilisés dans ce mode

d’emploi et/ou sur la machine :

CE Conformément aux normes Européennes

applicables relatives à la sécurité

Machine de la classe II – Double isolation – vous

n’avez pas besoin d’une prise avec mise à terre.

Indique un risque de blessures, un danger mortel

ou un risque d’endommagement de l’outil en cas

du non-respect des consignes de ce mode d’emploi.

Indique un risque de décharges électriques

Risque d’incendie

Gardez des tiers à distance

Retirez la fiche mâle du secteur

Portez des lunettes de sécurité et des protège-ouïe

Portez des gants de protection

Lisez attentivement les instructions

Tout équipement électronique ou électrique

défectueux dont vous vous seriez débarrassé doit

être déposé aux points de recyclage appropriés.

CONSIGNESDE SÉCURITÉ

Lorsd’utilisation de machinesélectriques, observez

lesconsignes de sécuritélocales en vigueuren

matièrede risque d’incendie,de chocs électriqueset

delésion corporelle. Enplus des instructionsci-

dessous,lisez entièrement lesconsignes de sécurité

contenuesdans le cahierde sécurité fournià part.

Conservezsoigneusement ces instructions!

• Vérifiez si la vitesse maximale mentionnée sur la

meule correspond à la vitesse maximale de la

machine. La vitesse de la machine ne doit pas

dépasser la valeur indiquée sur la meule.

• Veillez à ce que les dimensions de la meule

correspondent aux spécifications de la machine.

• Assurez-vous que la meule est correctement

montée et convenablement fixée. N’utilisez jamais

des bagues de réduction ou des adaptateurs pour

ajuster la meule.

• Manipulez et conservez les meules conformément

aux instructions du fournisseur.

• N’utilisez pas la machine pour tronçonner des pièces

dont l’épaisseur est supérieure à la profondeur de

meulage maximale du disque de tronçonnage.

• N’utilisez pas de disques de tronçonnage pour des

travaux d’ébarbage.

Tension | 230 V~

Fréquence | 50 Hz

Courant d’alimentation | 2000 W

Régime à vide | 6000/min

Diamètre de la meule | 230 mm

Dimension de l’arbre | M 14

Poids | 4,9 kg

Niveau de pression acoustique | 97,9 dB(A)

Niveau de puissance acoustique | 110,9 dB(A)

Valeur des vibrations | 3,2 m/s2

12 Ferm

Älä käytä murtuneita, revenneitä tai muutoin

vahingoittuneita hiomalaikkoja.

• Käytä konetta kuormittamattomana 30 sekuntia

ennen sen käyttöönottoa. Katkaise koneen virta

välittömästi, jos se alkaa täristä huomattavasti, tai jos

siinä ilmenee jokin muu vika. Tarkasta kone ja

hiomalaikka huolellisesti ennen kuin käynnistät

koneen uudelleen.

• Varmista, ettei mahdollinen kipinöinti aiheuta

henkilövahinkoja tai roisku helposti syttyviä aineita

kohti.

• Varmista, että työstettävä kappale on riittävästi

tuettuna tai puristettuna. Pidä kädet loitolla

hiottavasta pinnasta.

• Käytä aina suojalaseja ja kuulosuojaimia. Käytä

halutessasi tai tarvittaessa myös muita

suojavarusteita, esimerkiksi esiliinaa tai kypärää.

• Varmista, että pyörät ja terät on kiinnitetty

valmistajan ohjeiden mukaisesti.

• Varmista, että hiovan tuotteen kanssa mahdollisesti

toimitetut välilevyt ovat tarvittaessa käytössä.

• Jos työkalun mukana on toimitettu suojus, älä käytä

laitetta ilman suojusta.

• Jos työkalu on tarkoitettu kiinnitettäväksi pyörään,

jossa on kierteitetty reikä, varmista, että pyörän

kierre on riittävän pitkä karan pituuteen nähden.

• Varmista, että ilma-aukot pysyvät puhtaina, kun

työskentelet pölyisissä tiloissa. Jos pölyn

poistaminen on tarpeen, irrota työkalu ensin

verkkovirrasta (älä käytä tähän metallisia välineitä)

äläkä vahingoita laitteen sisäosia.

• Sähköverkon heikko kunto voi aiheuttaa jännitteen

lyhytaikaisen alenemisen laitteen

käynnistysvaiheessa. Tämä voi vaikuttaa muihin

laitteisiin (esimerkiksi valaisimen lamppu voi vilkkua).

Jos sähköverkon impedanssi Zmax <0.348 ohmia,

häiriöitä ei todennäköisesti esiinny. (Pyydä

tarvittaessa lisätietoja paikalliselta sähkölaitokselta.)

3.ASENNUS

Irrota pistoke aina ensin pisrasiasta ennen

lisälaitteiden kiinnitystä.

SIVUKAHVANKIINNITTÄMINEN

Kuva2

Käytä oikeankokoisia hiomalaikkoja. Käytä ainoastaan

kuituvahvisteisia hiomalaikkoja. Hiomalaik•ka ei saa

koskettaa teräsuojuksen reunaa.

• Paina karalukko (6) sisään ja kierrä karaa (9), kunnes

se putoaa lukkoon. Pidä karalukkoa koko ajan

painettuna.

• Irrota karan laippamutteri (12) kiristysavaimen (11)

avulla.

• Aseta hiomalaikka (7) laipan (5) päälle.

• Kierrä laippamutteri takaisin karaan ja kiristä se

kiristysavaimen avulla.

• Päästä karalukko auki ja tarkista, että lukitus on auki

kääntämällä karaa.

SIVUKAHVANASENTAMINEN

Kuva1

Sivukahva on tarkoitettu sekä oikea- että vasenkätiseen

käyttöön.

• Vasenkätistä käyttöä varten kierrä sivukahva (Kuva

5) koneen oikeassa reunassa olevaan aukkoon.

• Oikeakätistä käyttöä varten kierrä sivukahva koneen

vasemmassa reunassa olevaan aukkoon.

• Pystysuorissa töissä kierrä sivukahva koneen

yläpuolella olevaan tilaan.

Varmista että sivukahva on kunnolla kiinni ja ettei

se voi irrota vahingossa.

HIOMA-JA ROUHINTALAIKKOJEN

KIINNITYS

Kuvissa 3 ja 4 esitetään, kuinka laippa(10) kiinnitetään

käytettäessä paksuja (4 – 8 mm) ja ohuita (2,5 – 4 mm)

laikkoja.

4.KÄYTTÖ

KONEENKÄYNNISTYKSESSÄ

HUOMIOITAVAA

• Purista työstettävä kappale kiinni ja varmista, ettei

kappale pääse liikkumaan työstämisen aikana.

• Pidä koneesta tukevasti kiinni molemmin käsin

vakaassa asennossa.

• Varmista, että sähköjohto on aina poispäin koneesta.

• Kytke pistoke pistorasiaan vain, kun koneessa ei ole

virtaa kytkettynä.

• Paina kone työstettävää kappaletta vasten vasta sen

jälkeen kun kone on käynnissä

Älä käytä hiomakonetta magnesiumia sisältävien

kappaleiden hiomiseen.

KÄYNNISTYSJA SAMMUTTAMINEN

• Tämä kone on varustettu turvakytkimellä.

• Käynnistä kone painamalla "lock off"-painiketta (kytkimen

vapauttamiseksi) ja kytkemällä koneeseen virta.

Odota, kunnes laite saavuttaa täyden

pyörimisnopeutensa ja työnnä johto eteenpäin.

TOIMINTA

• Pidä koneesta tukevasti kiinni ja paina sitä

työstettävää kappaletta vasten. Liikuta hiomalaikkaa

tasaisesti työstettävän kappaleen pinnalla.

• Liikuta konetta karhennettaessa noin 30 - 40º

kulmassa työstettävään kappaleeseen nähden (kuva

5).

Älä käytä hiontalaikkaa rouhintaan.

• Liikuta konetta aina pyörimissuuntaa vastaan. Älä

koskaan liikuta konetta toiseen suuntaan. Muutoin

vaarana on, että kone ryntää hallitsemattomasti

leikkuukohdasta (kuva 6).

• Tarkasta säännöllisesti hiomalaikan kunto. Kuluneet

laikat heikentävät koneen tehokkuutta. Vaihda

kulunut laikka ajoissa.

• Laske kulmahiomakone käsistäsi vasta, kun moottori

on pysähtynyt kokonaan. Älä laske konetta pölyiselle

alustalle. Pölyhiukkaset voivat päästä koneen

mekaanisiin osiin.

28 Ferm

• En cas d’usage de meules fixées sur le filetage de

l’arbre, veillez à ce que cet arbre ait d’un filet

suffisant. Assurez-vous que l’arbre est suffisamment

protégé et ne vient pas au contact de la surface à

meuler.

• Avant de l’utiliser, examiner la meule quant à la

présence d’éventuels endommagements. N’utilisez

pas de meules fendues, fissurées ou autrement

endommagées.

• Avant d’utiliser la machine, faites la tourner à vide

pendant 30 secondes. Éteignez immédiatement la

machine si elle se met à vibrer beaucoup ou si un

autre défaut apparaît. Vérifiez soigneusement l’état

de la machine et de la meule avant de rallumer la

machine.

• Assurez-vous qu’une éventuelle gerbe d’étincelles

ne présente aucun danger pour les personnes ni

qu’elle saute en direction de matières hautement

inflammables.

• Veillez à ce que la pièce à ouvrer est suffisamment

soutenue ou bloquée. Tenez vos mains éloignées de

la surface à meuler.

• Portez toujours des lunettes de sécurité et un

système de protection auditive. Utilisez si vous le

désirez, ou si c’est nécessaire, un autre moyen de

protection comme un tablier ou un casque par

exemple.

• Assurez-vous que les disques et les parties actives

sont montés conformément aux instructions du

fabricant.

• Veillez à utiliser les buvards livrés avec les parties

abrasives, le cas échéant.

• Si une garde de protection est livrée avec l’appareil,

utilisez-la systématiquement.

• Pour les outils à visser sur le disque, assurez-vous

que la profondeur du pas de vis du disque et la

longueur de la broche sont identiques.

• Lorsque l’appareil dégage de la poussière au cours de

son utilisation, assurez-vous que les trous d’aération

ne sont pas obturés. Pour les dépoussiérer,

débranchez d’abord l’appareil du secteur, nettoyez-

le à l’aide d’un objet non métallique en prenant garde

de ne pas endommager les pièces situées à

l’intérieur.

• Selon l’état de votre installation électrique, de brèves

baisses de tension électrique peuvent se produire

lors de la mise en marche de l’appareil. Elles peuvent

se manifester sur d’autres appareils électriques (ex. :

clignotement d’une ampoule). Ces baisses de tension

seront évitées, si le Zmax du rapport installation

électrique/impédance est inférieur à 0,348 ohm.

(pour de plus amples informations, veuillez vous

adresser à votre agence EDF locale).

3.MONTAGE

Débranchez toujours l’outil avant d’assembler un

accessoire.

MONTAGEDE LA POIGNÉELATÉRALE


Employezdes meules de dimension correcte.Utilisez

exclusivementdes meules armées de fibres.La meulene

doitpas venir au contact dubord ducarter de protection.

• Enfoncez le dispositif de blocage de l’arbre (6) et

tournez l’arbre (9) jusqu’à ce qu’il tombe dans le

dispositif de blocage. Maintenez le dispositif de

blocage de l’arbre enfoncé aussi longtemps que vous

suivez cette procédure.

• Retirez l’écrou de bride (12) de l’arbre à l’aide de la

clé de serrage (11).

• Placez la meule (7) sur la bride (5).

• Revissez l’écrou de bride sur l’arbre puis serrez-le à

l’aide de la clé de serrage.

• Détachez le dispositif de blocage de l’arbre et vérifiez

si le verrouillage est supprimé en serrant l’arbre.

MONTAGEDE LA POIGNÉELATÉRALE


La poignée latérale est appropriée pour être utilisée

aussi bien de la main gauche que de la main droite.

• Pour l’utilisation avec la main gauche, tournez la

poignée latérale (Fig. 5) dans le dispositif de prise

situé à droite de la machine.

• Pour l’utilisation avec la main droite, tournez la

poignée latérale dans le dispositif de prise situé à

gauche de la machine.

• Pour les travaux en verticale, tournez la poignée

latérale dans le dispositif de prise en haut de la

machine.

Veillez à ce que la poignée latérale soit bien fixée et

ne puisse pas se détacher subitement l’effet des

vibrations.

ASSEMBLAGEDES DISQUES DEMEULAGE

ETDÉGROSSISSAGE

Les images 3 et 4 montrent l’assemblage de la bride (10) à

l’aide de disques épais (4 – 8 mm) et mince (2,5 – 4 mm).

4.UTILISATION

VIGILANCEPARTICULIÈRE EN

DÉMARRANTLA MACHINE

• Fixez la pièce à façonner au moyen d’un étau de sorte

qu’elle ne puisse pas glisser de la position sous la

machine durant le travail.

• Tenez toujours la machine fermement avec les deux

mains en travaillant et mettez-vous en position

stable.

• Le câble doit toujours être orienté vers l’arrière, en

partant de la machine.

• Insérez la fiche mâle dans la prise du secteur

uniquement avec la machine hors tension.

• Mettez la machine en marche avant de l’appliquer sur

la pièce à façonner .

N’utilisez point la machine pour meuler des pièces

en aluminium.

MISEEN MARCHE ETARRÊT

• Prenez soin que la meuleuse angulaire soit toujours en

ralenti (sans charge) si vous branchez ou coupez.

• Avant de mettre en marche la machine, appuyez sur la

touche "débloquer" (pour le déblocage de l'interrupteur)

et branchez la machine.

Ferm 13

SEURAAVANTEKSTIN NUMEROT VASTAAVAT

SIVULLA2 OLEVIEN KUVIENNUMEROITA

KULMAHIOMAKONE

SISÄLTÖ:

1. Koneen tiedot

2. Turvaohjeet

3. Asennus

4. Käyttö

5. Huoltotoimet

1.KONEEN TIEDOT

JOHDANTO

Tämä kone on tarkoitettu metallin ja kiven hiontaan ja

rouhintaan.

PAKKAUKSENSISÄLTÖ

1 Kulmahiomakone

1 Sivukahva

1 Kiintoavain

2 Katkaisulaikat

1 Hiiliharjasarja

1 Käyttöopas

1 Turvaohjeet

1 Takuukortti

TEKNISETTIEDOT

VARUSTEET

Kuva1

1. virtakytkin

2. hiiliharjan kierrekansi (molemmilla puolilla)

3. karalukko

4. hiomalaikka

5. sivukahva

6. “lock off"-painiketta

2.TURVAOHJEET

SYMBOLIENSELITYKSET

Tässä käyttöoppaassa ja koneessa käytetään seuraavia

symboleita:

Soveltuvien EU-direktiivien

turvallisuusstandardien mukainen

Luokan II kone – kaksoiseristetty – maadoitettua

pistorasiaa ei tarvita.

Osoittaa loukkaantumisvaaran, hengenvaaran tai

työkalun vaurioitumisriskin, jos tämän oppaan

ohjeita ei noudateta.

Osoittaa sähköiskuvaaran.

Tulipalovaara

Pidä sivulliset etäällä

Irrota pistoke pistorasiasta

Käytä suojalaseja ja kuulosuojaimia

Käytä suojakäsineitä

Lue ohjeet huolella

Vioittuneet tai käytöstä poistettavat sähkölaitteet

on toimitettava asianmukaiseen

kierrätyspisteeseen.

TURVAOHJEET

Sähkölaitteitakäytettäessä on ainanoudatettava

paikallisiaturvamääräyksiä tulipalon, sähköiskujen

jaloukkaantumisten välttämiseksi. Luealla olevat

ohjeetja erilliset turvaohjeethuolellisesti.

Säilytänämä ohjeet!

• Tarkista, vastaako hiomalaikkaan merkitty suurin

kierrosnopeus koneen suurinta sallittua

kierrosnopeutta. Koneen kierrosnopeus ei saa olla

hiomalaikkaan merkittyä arvoa suurempi.

• Tarkista, että hiomalaikan mitat vastaavat koneen

teknisiä tietoja.

• Tarkista, että hiomalaikka on asennettu oikein ja

kiinnitetty kunnolla paikoilleen. Älä yritä saada

hiomalaikkaa sopimaan väkisin koneeseen

supistusrenkaiden tai sovitinten avulla.

• Käytä ja säilytä hiomalaikkoja hankkijalta saamiesi

ohjeiden mukaisesti.

• Älä käytä konetta paksumpien työstökappaleiden

leikkaamiseen kuin leikkauslaikan suurin

hiontasyvyys.

• Älä käytä leikkauslaikkoja purseenpoistoon.

• Varmista karan ruuvinkierteisiin kiinnitettävillä

hiomalaikoilla, että karassa on riittävästi kierteitä.

Varmista, että kara on riittävästi suojattuna eikä tule

kosketukseen hiomapinnan kanssa.

• Tarkista ennen käyttöä, ettei hiomalaikassa ole

vaurioita.

Jännite | 230 V~

Taajuus | 50 Hz

Liitäntäteho | 2000 W

Kierrosluku |

kuormittamattomana | 6000/min

Laikan halkaisija | 230 mm

Karan koko | M 14

Paino | 4,9 kg

Lpa (melutaso) | 97,9 dB (A)

Lwa (ääniteho) | 110,9 dB (A)

Tärinä | 3,2 m/s2

Ferm 27

Avant de meuleuse il faut attendre jusqu’au

moment où l’appareil a atteint la vitesse correcte.

OPÉRATION

• Tenez fermement la machine dans les mains et

appliquez-la contre la pièce à façonner . Déplacez la

meule uniformément sur la pièce à façonner.

• Pour le dégrossissage, appliquez la machine sous un

angle de 30º - 40º sur la pièce à usiner (image 5).

N’utilisez jamais des meules pour le dégrossissage !

• La machine doit toujours tourner en sens opposé au

sens de la rotation. Ne changez donc jamais le sens de

rotation de la machine ! Dans le cas contraire, il

existe un risque de sortie incontrôlée (image 6).

• Inspectez la meule régulièrement. Les meules usées

ont un effet désavantageux sur l’efficacité de la

machine. Remplacez la meule à temps.

• Ne posez pas la machine avec le moteur encore en

marche. Ne rangez pas la machine sur un support

poussiéreux. Les particules de poussières risquent

de s’infiltrer dans la machine.

• Mettez toujours la machine hors tension avant

d’enlever la fiche de la prise du secteur.

N’utilisez jamais le dispositif de blocage de l’arbre

pour immobiliser le moteur.

DÉPANNAGE

1.La machine nefonctionne pas :

• Elle est hors tension

• Le câble (rallonge) est endommagé

2.L’électromoteur peine àatteindre la vitesse

maximale:

• Le câble de rallonge est trop fin et/ou trop long

• Le courant d’alimentation est inférieur à 230 V

3.La machine surchauffe:

• La ventilation est obstruée. Nettoyez à l’aide d’un

chiffon sec.

• La machine est surchargée. Utilisez la machine de

manière conforme.

4.Gerbes d’étincelles oul’électromoteur est

irrégulier.

• Encrassement à l’intérieur du moteur ou balais de

carbone usés. Remplacez les balais de carbone ou

portez la machine à un centre de réparations

spécialisé.

5.SERVICE & ENTRETIEN

ENTRETIEN

Assurez-vous que la prise est débranchée lors des

travaux d’entretien sur le moteur.

Les machines Ferm ont été conçues pour fonctionner

longtemps avec un entretien minimum. Un

fonctionnement satisfaisant en continu dépend de

l’entretien correct de la machine et d’un nettoyage

régulier.

NETTOYAGE

Nettoyez régulièrement le carter de la machine à l’aide

d’un chiffon doux, de préférence après chaque utilisation

de cette dernière. Veillez à ce que les grilles d’aération

soient exemptes de toutes traces de poussière et de

saletés. Pour la saleté difficile, utilisez un chiffon doux

imbibé d’eau savonneuse. N’utilisez jamais de solvants

tels que l’essence, l’alcool, l’eau amoniacale, etc. En effet,

ces types de solvants peuvent abîmer les pièces en

plastique.

LUBRIFICATION

La machine n’exige aucune lubrification supplémentaire.

DYSFONCTIONNEMENTS

Veuillez vous adresser au centre de service indiqué sur la

carte de garantie en cas d'un dysfonctionnement, par

exemple après l'usure d'une pièce. Vous trouverez, à la

fin de ce manuel, un schéma avec toutes les pièces que

vous pouvez commander.

ENVIRONNEMENT

Pour éviter les dommages liés au transport, la machine

est livré dans un emballage robuste. L’emballage est

autant que possible constitué de matériau recyclable.

Veuillez par conséquent destiner cet emballage au

recyclage.

Tout équipement électronique ou électrique

défectueux dont vous seriez débarrassé doit être

déposé aux points de recyclage appropriés.

GARANTIE

Vous trouverez les conditions de garantie sur la carte de

garantie ci-jointe.

Nous déclarons sous notre seule responsabilité que ce

produit est conforme aux normes standard et aux

documents normalisés suivants

EN50144-1, EN50144-2-3,

EN55014-1, EN 55014-2,

EN61000-3-2, EN 61000-3-3

Conformément aux règles.

98/37/CEE,73/23/CEE

89/336/CEE

du 01-06-2005

ZWOLLENL

W. Kamphof

Service de la qualité

DÉCLARATIONDE CONFORMITÉ (F)

14 Ferm

LOSNÚMEROS INDICADOS ENEL TEXTO

SIGUIENTECORRESPONDEN A LAS

ILUSTRACIONESDE LA PÁGINA2

AMOLADORANGULAR

CONTENIDO:

1. Información sobre el aparato

2. Normas de seguridad

3. Montaje

4. Uso

5. Servicio y mantenimiento

1.INFORMACIÓN SOBRE EL

APARATO

INTRODUCCIÓN

Este aparato ha sido concebido para el amolado y

desbaste de superficies metálicas y de piedra.

CONTENIDODE LA CAJA:

1 Amolador angular

1 Empuñadura lateral

1 Llave de tensión

2 Discos de corte

1 Juego de escobillas de carbón

1 Manual de instrucciones

1 Cuaderno con las normas de seguridad

1 Tarjeta de garantía

ESPECIFICACIONESTÉCNICAS

CARACTERÍSTICAS

Fig.1

1. Interruptor de conexión/desconexión

2. Escobillas de carbón

3. Cierre del husilloa

4. Disco

5. Manejo lateral

6. botón de "desenclavamiento"

2.NORMAS DE SEGURIDAD

EXPLICACIÓNDE LOS SÍMBOLOS

En este manual y/o en el aparato mismo se utilizan los

siguientes símbolos:

Conforme a los estándares europeos CE aplicables

en materia de seguridad.

Herramienta de tipo II – Doble aislamiento – No

requiere enchufe con conexión a tierra.

Indica peligro de accidente, de muerte o riesgo de

provocar averías en el aparato en caso de no seguir

las instrucciones de este manual.

Indica el peligro de sufrir descargas eléctricas.

Indica peligro de incendio

Mantenga a otras personas alejadas del lugar de

trabajo

Retire el enchufe de la toma de corriente.

Utilice siempre gafas de seguridad y protección

para los oídos.

Lleve guantes de seguridad

Lea las instrucciones atentamente

Cualquier aparato eléctrico o electrónico

desechado y/o defectuoso tiene que depositarse en

los lugares apropiados para ello.

NORMASDE SEGURIDAD

Tengasiempre presentes lasnormas de seguridad

localescon respecto alpeligro de incendio,peligro

desufrir descargas eléctricasy peligro de

accidentes.Lea, además delas instrucciones que

siguena continuación, lasnormas de seguridadque

aparecenen el cuadernilloanexo. Guarde

cuidadosamentelas instrucciones.

• Asegúrese de que el número de revoluciones

máximo que aparece en el disco amolador coincide

con el número de revoluciones máximo del aparato.

El número de revoluciones del aparato no puede ser

mayor que el valor indicado en el disco amolador.

• Asegúrese de que las medidas del disco amolador

coinciden con las especificaciones del aparato.

• Asegúrese de que el disco amolador ha sido

montado y fijado correctamente. No utilice una

anilla o un adaptador para fijar el disco.

• Trate y guarde los discos amoladores de acuerdo

con las indicaciones del fabricante.

• No utilice el aparato para tronzar piezas cuyo grosor

sea mayor que el grosor máximo de pulido de la

sierra circular.

• No utilice una sierra circular para desbarbar.

• Al usar un disco amolador fijado al husillo, asegúrese

de que éste tiene suficiente rosca.

Tensión | 230 V~

Frecuencia | 50 Hz

Potencia nominal | 2000 W

N° revoluciones sin carga | 6000 /min

Diámetro del disco | 230 mm

Tamaño del husillo | M 14

Peso | 4,9 kg

Lpa (presión acústica) | 97,9 dB(A)

Lwa (potencia acústica) | 110,9 dB(A)

Valor de vibración | 3,2 m/s2

Ferm 15

Använd aldrig spindellåset för att stanna motorn.

FELSÖKNING

1.Maskinen fungerar inte:

• Strömmen är avslagen

• (Förlängnings) kabeln är skadad

2.Elmotorn kommer knapptupp i maximal

hastighet:

• Förlängningskabeln är för smal och/eller för lång

• Spänningen i nätuttaget är lägre än 230 V

3.Maskinen överhettar:

• Ventilationsöppningarna är blockerade Gör rent

dem med en torr trasa.

• Maskinen har överbelastats. Använd maskinen

endast för avsett ändamål.

4.Kraftig gnistbildning ellerså går elmotorn

ojämnt.

• Det finns smuts inuti motorn eller kolborstarna är

utslitna. Byt ut kolborstarna eller lämna in maskinen

till en specialiserad verkstad.

5.SERVICE & UNDERHÅLL

UNDERHÅLL

Se till att kontakten har tagits ur eluttaget innan du utför

underhållsverksamheter på motorn.

Maskinerna från Ferm har tillverkats för att fungera

under en lång period med minsta möjliga underhåll. För

att maskinen kontinuerligt ska fungera tillfredsställande

måste den skötas och rengöras på rätt sätt.

RENGÖRING

Rengör utsidan på maskinen regelbundet med en mjuk

trasa, företrädesvis efter varje användning. Håll

ventilationsöppningarna fria från damm och smuts. Om

smutsen inte lossnar lätt, använd en mjuk trasa fuktad

med tvållösning. Använd aldrig lösningsmedel såsom

bensin, alkohol, ammoniak etc. Dessa lösningsmedel kan

skada plastdelarna.

SMÖRJNING

Maskinen behöver ingen extra smörjning.

FEL

Kontakta servicestället som anges på garantibeviset om

ett fel uppstår, t.ex. på grund av en del som är nedsliten. I

slutet av den här bruksanvisningen finns en sprängskiss

över de delar som kan beställas.

MILJÖ

För att undvika transportskador levereras maskinen i en

så stadig förpackning som möjligt. Förpackningen har så

långt det är möjligt tillverkats av återvinningsbart

material. Ta därför tillvara möjligheten att återvinna

förpackningen.

Skadade och/eller kasserade elektriska och

elektroniska apparater ska lämnas in enligt

gällande miljöregler.

GARANTI

Garantivillkoren finns på den separat bifogade

garantibeviset.

Vi förklarar, helt på eget ansvar, att denna produkt

uppfyller följande normer och standardiserade

dokument

EN50144-1, EN50144-2-3,

EN55014-1, EN 55014-2,

EN61000-3-2, EN 61000-3-3

i enlighet med bestämmelserna.

98/37/EEC,73/23/EEC

89/336/EEC

från 01-06-2005

ZWOLLENL

W. Kamphof

Avdelning

Kvalitetsbevakning

FÖRSÄKRAN (S)

26 Ferm

• Syna slipskivan före bruk på eventuella skador.

Använd inga slipskivor som är spruckna, brustna eller

skadade på annat sätt.

• Låt maskinen före bruk löpa obelastad under 30

sekunder. Stäng genast av maskinen om den börjar

skaka kraftigt eller om andra störningar uppträder.

Kontrollera maskinen och slipskivan grundligt innan

du startar maskinen på nytt.

• Se till att eventuella gnistor inte orsakar fara för

personer eller stänker i riktning av lättantändliga

ämnen.

• Se till att arbetsstycket stöds eller spänns fast

ordentligt. Håll händerna undan från ytan som ska

slipas.

• Bär alltid skyddsglasögon och hörselskydd. Bär vid

behov vidare personligt skydd, t.ex. hjälm eller

förkläde.

• Se till att monterade skivor och stycken har fästs

ordentligt enligt tillverkarens instruktioner.

• Se till att mellanlägg används när det medföljer gjutna

slipprodukter och när det behövs.

• Om ett skydd medföljer verktyget, använd aldrig

verktyget utan skyddet.

• När det gäller verktyg som använder skivor med

gängande hål, se till att skivans gängor är tillräckligt

långa för att hålla axellängden.

• Se till att ventilationsöppningar hålls öppna när du

arbetar under dammiga förhållanden. Om du

behöver avlägsna damm, koppla först ur verktyget

från eluttaget (använd icke-metalliska föremål) och

var försiktig så att du inte skadar några inre delar.

• P.g.a. bristande förhållande i elnätet, kan korta

spänningsfall uppstå när man startar utrustningen.

Detta kan påverka annan utrustning (t.ex. en lampa

kan börja blinka). Om nätimpedans Zmax < 0.348

Ohm, är det inte troligt att sådana störningar

uppstår. (Vid behov kan du kontakta din lokala

elleverantör för mer information).

3.MONTERING

Koppla alltid ur verktyget från strömkällan innan

montering av ett tillbehör.

MONTERINGAV SIDOHANDTAGET

Fig2

Använd slipskivor av rätt format. Använd endast

fiberförstärkta slipskivor. Slipskivan får inte vidröra

skyddskåpans kant.

• Tryck in spindellåset (6) och vrid spindeln (9) tills den

griper i låset. Håll under tiden spindellåset intryckt.

• Avlägsna flänsmuttern (12) från spindeln med

spännyckeln (11).

• Placera slipskivan (7) på flänsen (5).

• Sätt tillbaka flänsmuttern på spindeln och vrid fast

den med spännyckeln.

• Släpp spindellåset och vrid spindeln för att

kontrollera att spärren har lossats.

MONTERINGAV SIDOHANDTAGET

Fig1

Sidohandtaget kan användas för både höger och vänster

hand.

• Skruva för vänsterhänt användning in sidohandtaget

(Fig. 5) i öppningen i maskinens högra sida.

• Skruva för högerhänt användning in sidohandtaget i

öppningen i maskinens vänstra sida.

• Skruva för vertikala verksamheter in sidohandtaget i

uttaget ovanpå maskinen.

Se till att sidohandtaget sitter fast ordentligt och

inte oväntat kan skaka lös.

MONTERINGAV SLIPSKIVOR OCHSKIVOR

FÖRGROVBEARBETNING

Fig. 3 och 4 visar hur flänsen (10) ska monteras när tjocka

skivor (4–8 mm) och tunna skivor (2,5 - 4 mm) används.

4.ANVÄNDNING

SPECIELLUPPMÄRKSAMHET NÄR

MASKINENSKA STARTAS

• Sätt fast arbetsstycket och se till så att det inte kan

glida iväg när arbete utförs.

• När du arbetar med maskinen ska du alltid hålla i den

med båda händerna och stå stadigt.

• Håll alltid anslutningskabel bakom maskinen, bort

från arbetsstycket.

• Anslut stickkontakten endast när maskinen är

avslagen.

• Starta maskinen innan du börjar bearbeta

arbetsstycket.

Använd aldrig maskinen för att slipa material av

magnesium.

TILL-OCH FRÅNKOPPLING

• Se till att maskinen är obelastad och att skivan går fritt när

strömmen slås på eller från.

• Denna maskin är utrustad med en säkerhetsbrytare. Starta

maskinen genom att trycka på knappen "lås från" (för att

frigöra brytaren) och sätt igång maskinen.

Låt maskinen komma upp i varv före användning.

HANDHAVANDE

• Håll i maskinen med ett fast grepp och för den mot

arbetsstycket. För slipskivan jämnt över

arbetsstycket.

• Under grovbearbetning ska maskinen föras över

arbetsstycket med en vinkel på 30º - 40º (fig. 5).

Använd aldrig slipskivor för grovbearbetning!

• Maskinen skall alltid arbeta i motsatt riktning till

rotationsriktningen. Rör därför aldrig maskinen i den

andra riktningen! Det finns annars en fara för att

maskinen okontrollerat trycks ut från skäret (fig. 6).

• Inspektera slipskivan regelbundet. Slitna skivor har

en negativ inverkan på maskinens effektivitet. Byt ut

slipskivan i god tid.

• Lägg inte ned maskinen förrän motorn har stannat

helt. Lägg inte maskinen på ett dammigt underlag.

Dammpartiklar kan tränga in i mekanismen.

• Slå alltid av maskinen först innan du kopplar ur

stickkontakten från nätuttaget.

Ferm 25

Asegúrese de que el husillo está adecuadamente

protegido y de que no puede entrar en contacto con

la superficie que se va a pulir.

• Antes de iniciar cualquier tarea, asegúrese de que el

disco no presenta roturas. Nunca utilice un disco que

presente cortes, fisuras o cualquier rotura.

• Antes de empezar a utilizar el amolador, deje girar el

disco durante 30 segundos. Desconecte el aparato

tan pronto éste empiece a vibrar anormalmente o

cuando se presente cualquier otra anomalía. Revise

cuidadosamente el aparato antes de volver a

conectarlo.

• Asegúrese de que la lluvia de chispas no resulta

peligrosa para las personas presentes ni que se dirige

hacia un lugar donde se encuentran sustancias

inflamables.

• Asegúrese de que la pieza está debidamente sujeta.

Mantenga las manos lejos de la superficie de trabajo.

• Utilice siempre unas gafas protectoras y auriculares.

Si lo desea o en caso necesario, utilice otras medidas

de seguridad adicionales como, por ejemplo, un

delantal o un casco protector.

• Asegúrese de que el montaje de los discos y las

puntas es fiel a las instrucciones del fabricante.

• Asegúrese de utilizar los discos de papel secante si

vienen con el producto abrasivo aglomerado y si son

necesarios.

• Si se suministra una protección para la herramienta,

no utilice la herramienta sin dicha protección.

• Para herramientas utilizadas con disco rectificador

de roscas, asegúrese de que la rosca del disco es lo

bastante larga para permitir la longitud del eje.

• Asegúrese de que nada tapa las aberturas de

ventilación si se trabaja en superficies con polvo. Si

fuera necesario quitar el polvo, desenchufe la

herramienta, no utilice objetos metálicos y procure

no dañar ninguna pieza interna.

• Aliniciar el equipo, pueden darsebajadas detensión

encaso de que la redeléctrica estuvieraen malas

condiciones.Esto puede afectar a otrosaparatos (por

ejemplo,parpadeo de una lámpara). Espoco probable

queocurra si la impedancia dela redes Zmax <0.348

Ohm.(Puede consultar a su distribuidorlocal para

másinformación si hiciera falta.)

3.MONTAJE

Siempre desenchufe el aparato antes de montar

cualquier accesorio.

MONTAJEDE LA EMPUÑADURALATERAL

Fig2

Utilice discos del tamaño correcto, preferentemente

discos reforzados de fibra. El disco no puede tocar el

borde de la cubierta protectora.

• Pulse el cierre del husillo(6) y gire el husillo (9) hasta

que caiga el cierre. Mantenga el cierre pulsado

durante todo el proceso.

• Extraiga el tornillo de la brida (12) del husillo

mediante una llave de tensión (11).

• Coloque el disco (7) sobre la brida (5).

• Enrosque de nuevo el tornillo de la brida sobre el

husillo fijándolo mediante la llave de tensión.

• Deje suelto el cierre y controle que no existe

bloqueo girando el husillo.

MONTAJEDEL MANGO LATERAL

Fig1

El mango lateral puede ser utilizado por personas

diestras y zurdas.

• Para su uso por personas zurdas gire el mango hacia

la parte derecha del aparato (Fig.5).

• Para su uso por personas diestras gire el mango hacia

la parte izquierda del aparato.

• Para su uso vertical gire el mango hacia la parte

superior del aparato.

Asegúrese de que el mango está totalmente sujeto

y de que no puede soltarse inesperadamente.

MONTAJEDE DISCOS DEAMOLADO Y

DISCOSDE DESBASTE

En las figs. 3 y 4 se muestra cómo montar la brida (10)

cuando se utilizan discos gruesos (4 – 8 mm) y delgados

(2,5 – 4 mm).

4.USO

TENGACUIDADO AL PONEREN MARCHA

ELAMOLADOR

• Fije bien la pieza o asegúrese de que durante los

trabajos no puede patinar.

• Cuando trabaje con el amolador, sosténgalo

firmemente con ambas manos y adopte una postura

segura.

• Procure que el cable sea orientado hacia atrás, en

dirección opuesta al aparato.

• Inserte el enchufe en la toma de pared, únicamente

cuando el interruptor del aparato está

desconectado.

• El aparato debe conectarse antes de ser aplicado a la

pieza a ser trabajado.

No utilice el amolador para pulir piezas de

magnesio.

CONEXIÓNY DESCONEXIÓN

• Esta máquina está equipada con un interruptor de

seguridad.

• Para empezar a trabajar con la máquina, pulse el botón de

"desenclavamiento" (para desbloquear el interruptor) y

conéctela. Asegúrese de que la afiladora angular siempre

funciona en vacío (este es sin carga) al enchufar y

desenchufar.

Dejar que la máquina alcance velocidad antes de

empezar a amolador.

MANEJO

• Sujete bien el aparato y apriételo contra la pieza.

Mueva el disco uniformemente sobre la pieza.

• Durante el desbaste, mueva el aparato con un ángulo

de 30º - 40º sobre la pieza (fig. 5).

Nunca utilice discos de amolado para tareas de

desbaste

16 Ferm

SIFFRORNAI NEDANSTÅENDE TEXT

MOTSVARARBILDERNA PÅ SIDAN2

VINKELSLIP

INNEHÅLL:

1. Maskindata

2. Säkerhetsföreskrifter

3. Montering

4. Användning

5. Service & underhåll

1.MASKINDATA

INLEDNING

Den här maskinen används för slipning och grovslipning

av metall och sten.

FÖRPACKNINGENSINNEHÅLL

1 Vinkelslip

1 Sidohandtag

1 Haknyckel

2 Kapskivor

1 Uppsättning kolborstar

1 Bruksanvisning

1 Säkerhetsföreskrifter

1 Garantikort

TEKNISKASPECIFIKATIONER

FUNKTIONER

Fig.1

1. strömbrytare

2. skruvlucka kolborste (ömse sidor)

3. spindellås knappen

4. slipskiva

5. sidohandtag

6. “lock-off” knappen

2.SÄKERHETSFÖRESKRIFTER

SYMBOLERNASBETYDELSE

Följande symboler används i bruksanvisningen och/eller

på maskinen:

Uppfyller tillämpliga säkerhetsstandarder i

europeiska direktiv

Maskin klass II – dubbel isolering, jordad kontakt

behövs ej.

Anger att det föreligger risk för personskador,

livsfara eller risk för skador på maskinen om

instruktionerna i denna bruksanvisning inte

efterlevs.

Anger risk för elektrisk stöt.

Brandrisk

Låt inte kringstående personer närma sig

Dra ut stickkontakten ur nätuttaget

Använd skyddsglasögon och hörselskydd

Använd skyddshandskar

Läs anvisningar noggrant

Skadade och/eller kasserade elektriska och

elektroniska apparater ska lämnas in enligt

gällande miljöregler.

SÄKERHETSFÖRESKRIFTER

Vidanvändning av elektriskamaskiner, iaktta alltid

desäkerhetsföreskrifter som gällerlokalt i samband

medbrandfara, fara förelektriska stötar och

kroppsskada.Läs förutom nedanstående

instruktioneräven igenom bladetmed

säkerhetsföreskriftersom bifogas separat.

Förvarainstruktionerna omsorgsfullt!

• Kontrollera att det maximala varvtalet som anges på

slipskivan överenskommer med maskinens

maximala varvtal. Maskinens varvtal får ej överskrida

värdet på slipskivan.

• Se till att slipskivans dimensioner överenskommer

med maskinens specifikationer.

• Se till att slipskivan är rätt monterad och ordentligt

fastsatt. Använd inga passringar eller adaptar för att

få en slipskiva att passa.

• Behandla och förvara slipskivor enligt leverantörens

anvisningar.

• Använd aldrig maskinen för genomslipning av

arbetsstycken vars tjocklek överskrider slipskivans

maximala slipdjup.

• Använd aldrig genomslipningsskivor för avgradning.

• Se vid bruk av slipskivor som monteras på spindelns

gänga till att spindelns gänga är tillräckligt djup. Se till

att spindeln är ordentligt skyddad och inte vidrör

slipytan.

Spänning | 230 V~

Frekvens | 50 Hz

Ineffekt | 2000 W

Obelastad hastighet | 6000 v/min

Skivdiameter | 230 mm

Spindelgänga | M 14

Vikt | 4,9 kg

Lpa (ljudtrycksnivå) | 97,9 dB (A)

Lwa (ljudeffektnivå) | 110,9 dB (A)

Vibrationsvärde | 3,2 m/s2

24 Ferm

• El aparato debe moverse siempre en dirección

opuesta a la rotación del disco. Por lo tanto, nunca

debe moverse el aparato en otra dirección. Al no

respetarse esta instrucción, existe el peligro de que

el aparato salga del corte de forma descontrolada

(fig. 6).

• Revise el disco periódicamente. Un disco desgastado

puede tener efectos negativos sobre la eficacia del

aparato. Sustituya el disco a tiempo.

• No deposite el aparato mientras que el motor siga

funcionando. No coloque el aparato sobre una

superficie con polvo. Las partículas de polvo podrían

entrar en el mecanismo.

• Desconecte siempre primero el aparato, antes de

desenchufar la clavija de la toma de corriente.

Nunca utilice el cierre del husillo para parar el

motor.

RESOLUCIÓNDE PROBLEMAS

1.El aparato nofunciona:

• Está desconectado

• Cable (de extensión) dañado

2.El electromotor apenasalcanza la velocidad

máxima:

• El cable de extensión es demasiado fino y/o

demasiado largo

• El voltaje de la red es inferior a 230 V

3.Sobrecalentamiento del aparato:

• Ranuras de ventilación obturadas. Límpielas con un

paño seco.

• Sobrecarga del aparato. Utilice el aparato conforme

al uso intencionado.

4.Producción excesiva dechispas o

funcionamientoirregular del electromotor.

• Ha entrado suciedad en el motor o las escobillas de

carbón están desgastadas. Sustituya las escobillas de

carbón o lleve el aparato a un taller especializado de

reparación.

5.REPARACIÓNY

MANTENIMIENTO

Asegúrese de que la clavija se retira de la corriente

cuando se vaya a realizar la reparación del motor.

Las máquinas Ferm han sido creadas para funcionar

durante un gran periodo de tiempo con un

mantenimiento mínimo. El funcionamiento continuo y

satisfactorio depende del cuidado de la máquina y de la

limpieza continua.

LIMPIEZA

Limpie con regularidad la carcasa de la máquina con un

paño suave, preferiblemente después de cada uso.

Mantenga las ranuras de ventilación libres de polvo y

suciedad. Si la suciedad no sale, utilice un paño suave

humedecido con agua con jabón. Nunca utilice

disolventes como gasolina, alcohol, amoniaco, etc, ya

que estas sustancias pueden dañas las piezas de plástico.

ENGRASADO

La herramienta no requiere una lubricación adicional.

AVERÍAS

Si se presenta una avería, por ejemplo, por el desgaste de

una pieza, póngase en contacto con el proveedor de

servicios indicado en la tarjeta de garantía. En el dorso de

este manual encontrará un amplio resumen de las partes

de recambio que se pueden ordenar.

USOECOLÓGICO

Para prevenir los daños durante el transporte, el aparato

ha sido embalado. Dicho embalaje está hecho, en la

medida de lo posible, de material reciclable. Le rogamos,

por lo tanto, que recicle dicho material.

Cualquier aparato eléctrico o electrónico

desechado y/o defectuoso tiene que depositarse en

los lugares apropiados para ello.

GARANTÍA

Las condiciones de garantía las encontrará en una tarjeta

de garantía que se adjunta por separado.

Declaramos bajo nuestra exclusiva responsabilidad que

este producto cumple con las siguientes normas o

documentos normalizados

EN50144-1, EN50144-2-3,

EN55014-1, EN 55014-2,

EN61000-3-2, EN 61000-3-3

según las regulaciones:

98/37/CEE,73/23/CEE

89/336/CEE

del 01-06-2005

ZWOLLENL

W. Kamphof

Departamento de calidad

DECLARACIÓNDE CONFORMIDAD (E)

Ferm 17

Quando l'apparecchio ha raggiunto il massimo dei

giri farlo scivolare sul pezzo da lavorare.

FUNZIONAMENTO

• Tenere saldamente l’apparecchio e portarlo contro

il pezzo da lavorare. Spostare il disco abrasivo con

regolarità sul pezzo da lavorare.

• Spostare l’apparecchio durante la molatura

mantenendo un angolo di 30°-40° sul pezzo di lavoro

(fig.5).

Non usare mai dischi abrasivi per la molatura!

• La macchina deve essere adoperata sempre nella

direzione opposta rispetto a quella di rotazione.

Dunque non spostare mai l’apparecchio nella

direzione contraria! In caso contrario si verifica il

rischio di perdere il controllo ed essere trascinati

fuori del taglio. (fig.6)

• Verificare le condizioni del disco abrasivo a intervalli

regolari. I dischi usurati hanno un effetto negativo

sull’efficienza dell’apparecchio. Sostituire per tempo

i dischi abrasivi.

• Non appoggiare la macchina finché il motore non ha

smesso di ruotare. Non mettere l’apparecchio su

una superficie polverosa. Le particelle di polvere

potrebbero introdursi nel meccanismo.

• Spegnere sempre l’apparecchio prima di rimuovere

la spina dalla presa murale.

Non usare mai il blocco del mandrino per fermare il

motore.

INDIVIDUAZIONEDEI GUASTI

1.L’apparecchio non siavvia:

• L’interruttore è spento.

• Cavo di alimentazione o di prolunga danneggiato.

2.Il motore elettricoraggiunge a faticala

velocitàmassima:

• Il cavo di prolunga è troppo sottile e/o troppo lungo.

• La tensione di rete è inferiore a 230 V.

3.L’apparecchio si surriscalda:

• I fori d’aerazione sono bloccati. Pulirli con un panno

asciutto.

• L’apparecchio è stato sovraccaricato. Utilizzare la

macchina unicamente per lo scopo per cui è prevista.

4.Eccessiva produzione discintille o irregolarità

dirotazione del motoreelettrico:

• Dello sporco si è introdotto nel motore o i

carboncini delle spazzole sono consumati. Sostituire

i carboncini o portare l’apparecchio ad un centro di

riparazione specializzato.

5.SERVIZIO & MANUTENZIONE

MANUTENZIONE

Assicurarsi che la spina sia scollegata dalla corrente

quando si fanno lavori di manutenzione sul motore.

Le macchine Ferm sono state progettate per funzionare

a lungo con una manutenzione minima. Un

funzionamento continuo soddisfacente dipende dalla

giusta attenzione che si dà alla macchina e da una pulizia

regolare.

PULIZIA

Pulire regolarmente la carcassa della macchina con un

panno morbido, preferibilmente dopo ogni uso.

Mantenere le fessure di ventilazione libere da polvere e

sporcizia.Se la sporcizia non si toglie, usare un panno

morbido imbevuto di acqua saponata. Non usare mai

solventi come petrolio, alcool, ammoniaca, ecc. Questi

solventi possono danneggiare le parti in plastica.

LUBRIFICAZIONE

La macchina non richiede lubrificazione supplementare.

RIPARAZIONIE COMMERCIANTI

Se si presentano problemi a causa di, per esempio, usura

di una parte della sega, si prega di prendere contatto con

il commerciante locale di Ferm. Abbiamo incluso una

lista di pezzi di ricambio di Ferm che offriamo alla fine di

questo manuale.

AMBIENTE

Per evitare che si danneggi durante il trasporto, la

macchina è imballata in un contenitore resistente. La

maggior parte dei componenti dell'imballaggio sono

riciclabili. Portare tali materiali presso gli appositi centri

di riciclaggio.

Strumenti elettrici e/o elettronici difettosi o usurati

devono essere smaltiti in appropriate aree di

riciclaggio.

GARANZIA

Le condizioni della garanzia si possono trovare su una

scheda di garanzia allegata separatamente.

Dichiariamo sotto la nostra piena responsabilità che il

prodotto è conforme alle seguenti normative o

documenti standardizzati

EN50144-1, EN50144-2-3,

EN55014-1, EN 55014-2,

EN61000-3-2, EN 61000-3-3

in conformità alle normative.

98/37/CEE,73/23/CEE

89/336/CEE

da 01-06-2005

ZWOLLENL

W. Kamphof

Ufficio Qualità

DICHIARAZIONEDI CONFORMITA (I)

Ferm 23

OSNÚMEROS CONSTANTES NOTEXTO QUE SE

SEGUETÊM CORRESPONDÊNCIA NASFIGURAS

PRESENTESNA PÁGINA 2

RABARBADORAANGULAR

CONTEÚDO:

1. Dados da máquina

2. Instruções de segurança

3. Montagem

4. Utilização

5. Serviço e manutenção

1.DADOS DA MÁQUINA

INTRODUÇÃO

Esta máquina foi desenvolvida para rebarbar e raspar

metal ou pedra.

CONTEÚDODA EMBALAGEM

1 Rabarbadora angular

1 Pega lateral

1 Chave de porcas

2 Discos de corte de metal

1 Jogo de escovas de carbono

1 Manual de instruções

1 Instruções de segurança

1 Postal de garantia

DADOSTÉCNICOS

FUNCIONALIDADES

Fig.1

1. interruptor de ligar/desligar

2. escobilla de carbón

3. dispositivo de bloqueio

4. disco abrasivo

5. pega lateral

6. botão de "bloqueio"

2.INSTRUÇÕES DE SEGURANÇA

EXPLICAÇÃODE SÍMBOLOS

Neste manual e/ou na máquina são utilizados os

seguintes símbolos:

Em conformidade com as normas de segurança

essenciais aplicáveis das directivas europeias

Máquina classe II – Isolamento duplo – Não

necessita de tomada com terra.

Indica o risco de ferimentos, perda de vida ou

danos na ferramenta, se não seguir as instruções

deste manual.

Indica o perigo de choque eléctrico.

Risco de incêndio

Mantenha pessoas presentes afastadas

Retire a ficha da tomada

Use óculos de protecção e protecção auditiva

Use luvas de protecção

Leia cuidadosamente as instruções

Os aparelhos eléctricos ou electrónicos avariados

e/ou eliminados têm de ser recolhidos nos pontos

de reciclagem adequados.

INSTRUÇÕESDE SEGURANÇA

Quandoutilizar máquinas eléctricasdeve sempre

respeitaras normas desegurança em vigorno local,

devidoao perigo deincêndio, de choqueseléctricos

ouferimentos pessoais. Paraalém das instruções

abaixo,leia também asinstruções de segurança

apresentadasno folheto desegurança em anexo.

Guardeas instruções numlugar seguro!

• Verifique se o número máximo de rotações indicado

no disco abrasivo corresponde ao número máximo

de rotações da máquina. O número de rotações da

máquina não pode ser superior ao valor indicado no

disco abrasivo.

• Certifique-se de que as dimensões do disco abrasivo

correspondem às especificações da máquina.

• Assegure-se de que o disco abrasivo está

correctamente montado e fixo. Não utilize anilhas

de ajuste ou adaptadores para ajustar o disco

abrasivo.

• Utilize e conserve os discos abrasivos de acordo com

as instruções do fabricante.

• Não utilize a rebarbadora para cortar peças de

trabalho com espessuras superiores à profundidade

de corte do disco de corte.

• Não utilize os discos de corte para trabalhos de

rebarbar.

Voltagem | 230 V~

Frequência | 50 Hz

Potência | 2000 W

Velocidade, andamento livre | 6000/min

Diâmetro do disco | 230 mm

Dimensão do veio | M 14

Peso | 4,9 kg

Lpa (pressão do som) | 97,9 dB (A)

Lwa (potência do som) | 110,9 dB (A)

Valor de vibração | 3,2 m/s2

18 Ferm

• Quando si utilizzano dischi abrasivi che vanno fissati

sulla filettatura del mandrino, occorre controllare

che la filettatura di tale mandrino sia

sufficientemente lunga. Inoltre il mandrino deve

essere protetto in modo adeguato e non deve essere

a contatto con la superficie di molatura.

• Verificare che il disco abrasivo non sia danneggiato

prima di utilizzarlo. Non utilizzare mai dischi che

presentino crepe, fessure o qualsiasi altro tipo di

danno.

• Prima di utilizzare la macchina bisogna farla girare a

vuoto per 30 secondi. Spegnerla immediatamente in

caso cominciasse a vibrare notevolmente o in caso

presentasse dei difetti. Controllare accuratamente la

macchina e il disco abrasivo prima di accenderla di

nuovo.

• Un’eventuale pioggia di scintille non deve mettere in

pericolo le persone circostanti o non deve

progredire nella direzione di fonti infiammabili.

• Il pezzo di lavoro deve essere fissato o bloccato

adeguatamente. Non mettere le mani nelle vicinanze

della superficie da molare.

• Portare sempre degli occhiali di sicurezza e cuffie di

protezione.

• Assicurarsi che le ruote montate e le punte siano

correttamente alloggiate nelle loro sedi secondo le

istruzioni del fabbricante.

• Assicurarsi che vengano utilizzati i fogli catramati con

il prodotto abrasivo incollato, quando necessario.

• Se insieme allo strumento viene fornita una

protezione di sicurezza, non utilizzare mai lo

strumento senza la protezione.

• Per gli strumenti progettati per l'alloggiamento di

ruote con fori filettati, assicurarsi che il filo della

ruota sia abbastanza lungo da ospitare la lunghezza

del mandrino.

• Assicurarsi che le aperture per la ventilazione siano

libere quando si lavora in condizioni molto

polverose. Se fosse necessario togliere la polvere,

fare attenzione a scollegare lo strumento dalla rete di

alimentazione (senza utilizzare oggetti metallici) ed

evitare di danneggiare le parti interne.

• Quando si avvia il dispositivo si potrebbero verificare

delle cadute di tensione, a causa delle cattive

condizioni dell'alimentazione di rete. Ciò potrebbe

influenzare altri dispositivi (ad esempio, l'emissione

di luce intermittente di una lampadina). Se

l'impedenza di rete è Zmax <0.348 Ohm, tali disturbi

non dovrebbero verificarsi. In caso di necessità,

contattare l'ente erogatore locale per ulteriori

informazioni.

3.MONTAGGIO

Prima di montare un accessorio scollegare sempre

l’apparecchio.

MONTAGGIODELLA MANIGLIA LATERALE

Fig2

Utilizzare dischi abrasivi dalle giuste dimensioni.

Utilizzare soltanto dischi abrasivi con fibre rinforzate. Il

disco non pu toccare il bordo della cappa di protezione.

• Premere il dispositivo di bloccaggio del mandrino (6)

verso il basso e ruotare il mandrino (9) finch

quest’ultimo non entra nel dispositivo di bloccaggio.

Tenere premuto il dispositivo di bloccaggio del

mandrino durante l’intera procedura.

• Togliere il dado flangiato (12) del mandrino mediante

l’apposita chiave (11).

• Posizionare il disco abrasivo (7) sulla flangia (5).

• Posizionare di nuovo il dado flangiato sul mandrino

ed avvitarlo con la chiave.

• Rilasciare il dispositivo di bloccaggio del mandrino e

ruotando il mandrino verificare se il bloccaggio stato

disinserito.

MONTAGGIODELL’IMPUGNATURA

LATERALE

Fig1

Grazie all’impugnatura la macchina pu essere utilizzata

sia con la mano sinistra che con la destra.

• Per l’uso della macchina con la mano sinistra, avvitare

l’impugnatura nella sede (Fig. 5) situata sul lato

destro della macchina.

• Per l’uso della macchina con la mano destra, avvitare

l’impugnatura nella sede situata sul lato sinistro della

macchina.

• Per operazioni da eseguire verticalmente, avvitare

l’impugnatura nella sede situata sopra alla macchina.

L’impugnatura deve sempre essere fissata bene e

non deve staccarsi all’improvviso a causa delle

vibrazioni.

MONTAGGIODEI DISCHI ABRASIVIO

MOLATORI

Le fig. 3 e 4 mostrano come montare la flangia (10) per

l’uso di dischi spessi (4 – 8 mm) e sottili (2,5 – 4 mm).

4.USO

PRESTAREPARTICOLARE ATTENZIONE

ALL’AVVIAMENTODELLA MACCHINA

• Assicurare il pezzo da lavorare su una morsa in modo

che esso non possa scivolare via da sotto

all’apparecchio durante il taglio.

• Quando utilizzate la macchina, tenetela sempre

saldamente con entrambe le mani e assumete una

posizione sicura.

• Dirigere sempre il cavo verso il retro,

allontanandolo dall’apparecchio.

• Inserire la spina di alimentazione solo quando

l’interruttore dell’apparecchio è in posizione di

spento.

• Appoggiare l’apparecchio sul pezzo da lavorare

soltanto dopo averlo messo in moto.

Non usare mai l’apparecchio per lavorare pezzi di

magnesio.

ACCENDERE/SPEGNERE

• Per azionare l’interruttore di sicurezza, è sufficiente

spingere il pulsante in avanti (per disimpegnarlo) e

premerlo.

• Controllate bene che la smerigliatrice angolare sia sempre

al minimo ( senza carica ) se l’attivate o la disattivate.

22 Ferm

• Se utilizar discos abrasivos que sejam fixos na rosca

do veio, certifique-se de que a rosca é

suficientemente grande. Verifique se o veio está

suficientemente protegido e se não entra em

contacto com a superfície a afiar.

• Antes de começar a utilizar o aparelho, inspeccione

o disco abrasivo quanto a eventuais danos. Não

utilize discos partidos ou que apresentem fissuras ou

quaisquer outros danos.

• Antes de utilizar a máquina, deixe-a funcionar em

vazio durante 30 segundos. Desligue a máquina

imediatamente se começar a vibrar muito ou se

apresentar qualquer outra deficiência. Verifique a

rebarbadora e o disco abrasivo cuidadosamente

antes de voltar a ligar a máquina.

• Assegure-se de que as faíscas que sejam

eventualmente libertadas não possam constituir

perigo para as pessoas e que não possam entrar em

contacto com substâncias facilmente inflamáveis.

• Faça com que a superfície de trabalho esteja

suficientemente segura ou apertada. Mantenha as

mãos afastadas de superfícies de trabalho muito

quentes.

• Use sempre óculos de protecção e protectores

auriculares. Caso seja necessário, use também outro

tipo de equipamento de protecção como, por

exemplo, um avental ou um capacete.

• Certifique•se de que os discos e as pontas são

montados de acordo com as instruções do

fabricante.

• Certifique•se de que os mata•borrões são utilizados,

quando fornecidos, com o produto abrasivo

aderente.

• Se for fornecida uma protecção com a ferramenta

nunca utilize a ferramenta sem essa protecção.

• Em ferramentas em que é preciso instalar um disco

com um orifício roscado, certifique•se de que o disco

é suficientemente longo para aceitar o comprimento

do veio.

• Certifique•se de que as aberturas de ventilação são

mantidas desimpedidas quando estiver a trabalhar

em condições de muito pó. Se for necessário limpar

o pó, primeiro desligue a ferramenta da alimentação

eléctrica (utilize objectos não metálicos) e evite

danificar as peças internas.

• Devido às más condições da alimentação eléctrica,

podem ocorrer quedas de tensão momentâneas

quando ligar o equipamento. Isto pode influenciar

outros equipamentos (por exemplo, uma lâmpada a

piscar). Se a impedância da alimentação eléctrica

Zmáx <0.348 Ohm, essas perturbações não deverão

ocorrer. (Se necessário, pode contactar o seu

representante local para mais informações).

3.MONTAGEM

Antes da montagem de um acessório desligue

sempre a ferramenta da tomada eléctrica.

MONTARA PEGA LATERAL

Fig2

Utilize discos abrasivos do tamanho correcto. Utilize

apenas discos com reforço de fibras. O disco não pode

entrar em contacto com o rebordo do resguardo.

• Carregue no dispositivo de bloqueio (6) do veio e

rode o veio (9) até este ficar bloqueado. Mantenha o

dispositivo de bloqueio do veio premido enquanto

efectuar este procedimento.

• Remova a porca com flange (12) do veio com a ajuda

de uma chave de aperto (11).

• Coloque o disco (7) no flange (5).

• Aparafuse a porca com flange novamente no veio e

fixe-a com a ajuda de uma chave de aperto.

• Solte o dispositivo de bloqueio do veio e verifique se

o travamento foi desbloqueado, rodando o veio.

MONTAGEMDA PEGA LATERAL

Fig1

A pega lateral é apropriada tanto para utilizadores

esquerdinos como dextros.

• Os utilizadores esquerdinos deverão aparafusar a

pega lateral (Fig. 5) no encaixe situado no lado direito

da máquina.

• Os utilizadores dextros deverão aparafusar a pega

lateral no encaixe situado no lado esquerdo da

máquina.

• Para trabalhos verticais, aparafuse a pega lateral no

encaixe situado na parte superior da máquina.

Verifique se a pega lateral está bem fixa, evitando

que possa saltar com a vibração

MONTAROS DISCOS DEREBARBAR E OS

DISCOSDE RASPAR

Fig. 3 e 4 mostram como montar a flange (10) quando

utilizar discos grossos (4 – 8 mm) ou discos finos (2,5 – 4

mm).

4.UTILIZAÇÃO

ATENÇÃOESPECIAL QUANDO ACCIONAR

AMÁQUINA

• Aperte a peça de trabalho e certifique-se de que a

peça de trabalho não desliza por baixo da máquina

durante as actividades de corte.

• Quando utilizar a máquina, segure sempre

firmemente com as duas mãos e mantenha uma

postura firme.

• Direccione sempre o cabo para a parte de trás da

máquina.

• Apenas introduza a ficha na tomada quando a

máquina estiver desactivada.

• Apenas aplique a máquina na peça a trabalhar quando

estiver activada.

Nunca utilize a máquina para rebarbar/limar

peças em magnésio.

LIGARE DESLIGAR

• Esta máquina encontra-se equipada com um interruptor

de segurança.

• A máquina poderá ser ligada pressionando o botão de

"bloqueio" (para desactivar o interruptor) e ligando o

interruptor de ligação.

Espere até que a máquina atinja a velocidade

antes de começar a aplainar.

Ferm 19

INUMERI PRESENTI NELSEGUENTE TESTO

SIRIFERISCONO ALLE IMMAGINIA PAG.2

SMERIGLIATRICEANGOLARE

INDICE:

1. Dati macchina

2. Istruzioni di sicurezza

3. Montaggio

4. Uso

5. Assistenza e manutenzione

1.DATI MACCHINA

INTRODUZIONE

Questa macchina è stata sviluppata per smerigliare e

molare il metallo e la pietra.

CONTENUTODELLA CONFEZIONE

1 Smerigliatrice angolare

1 Maniglia laterale

1 Chiave

2 Dischi abrasivi da taglio

1 Coppia di carboncini

1 Manuale d’istruzioni

1 Istruzioni di sicurezza

1 Scheda garanzia

SPECIFICHETECNICHE

CARATTERISTICHE

Fig.1

1. selettore ON/OFF

2. carbonio

3. dispositivo di bloccaggio mandrino

4. disco abrasivo

5. impugnatura laterale

6. interrutore “lock-off”

2.ISTRUZIONI DI SICUREZZA

SPIEGAZIONEDEI SIMBOLI

Nel presente manuale e/o sulla macchina sono utilizzati i

simboli seguenti:

In conformità con le norme fondamentali in vigore

sulla sicurezza delle direttive europee

Macchina classe II - Doppio isolamento - Non è

necessaria la messa a terra

Segnala il rischio di lesioni personali, di morte o di

danni all’apparecchio in caso di non osservanza

delle istruzioni di questo manuale.

Indica il rischio di scossa elettrica.

Rischi di incendio

Mantenere a distanza le persone presenti

Estrarre la spina dalla presa di corrente

Indossare occhiali di sicurezza e cuffia di

protezione

Indossare guanti protettivi

Leggere attentamente le istruzioni

Strumenti elettrici e/o elettronici difettosi o usurati

devono essere smaltiti in appropriate aree di

riciclaggio.

NORMEDI SICUREZZA

Perl’uso di macchineelettriche occorre sempre

rispettarele norme disicurezza locali invigore,

relativamenteal pericolo diincendi, di scosse

elettrichee di lesionifisiche. Leggere quindi

attentamentesia le istruzioniseguenti che lenorme

disicurezza menzionate nell’appositofascicolo

allegatoche riguarda lasicurezza. Conservare

attentamentele presenti istruzioni!

• Controllare che il numero massimo di giri

menzionato sul disco abrasivo corrisponda a quello

massimo della macchina. Il numero di giri della

macchina non pu superare il valore menzionato sul

disco abrasivo.

• Controllare che le dimensioni del disco abrasivo

corrispondano alle caratteristiche della macchina.

• Controllare che il disco abrasivo sia montato in

modo corretto e che sia fissato a sufficienza. Non

utilizzare anelli di adattamento o altri dispositivi di

adattamento per correggere le dimensioni del disco

abrasivo.

• Trattare e conservare i dischi abrasivi secondo le

istruzione del fornitore.

• Non utilizzare la macchina per tagliare pezzi con uno

spessore maggiore della massima profondit di

molatura del disco abrasivo.

• Non utilizzare dischi abrasivi destinati a troncare per

operazioni di rifilatura.

Tensione | 230 V~

Frequenza | 50 Hz

Potenza assorbita | 2000 W

Velocità a vuoto | 6000 r/min

Diametro disco | 230 mm

Misura mandrino | M 14

Peso | 4,9 kg

Lpa (pressione sonora) | 97,9 dB(A)

Lwa (potenza sonora) | 110,9 dB(A)

Valore delle vibrazioni | 3,2 m/s2

Ferm 21

FUNCIONAMENTO

• Segure firmemente a máquina e mova-a contra a peça

a trabalhar. Mova o disco de rebarbar por igual sobre

a peça a trabalhar.

• Enquanto raspa mova a máquina sob um ângulo de

30º a 40º ao longo da peça a trabalhar (fig. 5).

Nunca use discos de rebarbar para raspar!

• A máquina deve funcionar sempre no sentido oposto

à direcção de rotação. Por isso, nunca mova a

máquina noutra direcção! Caso contrário, a máquina

pode receber uma força que a faça sair fora do corte

(fig. 6).

• Inspeccione regularmente o disco de rebarbar. Os

discos gastos têm um efeito negativo na eficácia da

máquina. Substitua atempadamente o disco de

rebarbar.

• Não ponha a máquina em baixo enquanto o motor

estiver a funcionar. Não coloque a máquina sobre

uma superfície empoeirada. As poeiras podem

entrar no mecanismo.

• Desligue sempre a máquina antes de remover a ficha

da tomada eléctrica.

Nunca use o bloqueio de veio para parar o motor.

RESOLUÇÃODE PROBLEMAS

1.A máquina nãofunciona:

• Está sem corrente.

• Cabo (extensão) está danificado.

2.O electromotor nãoalcança a velocidade

máxima:

• O cabo de extensão é fino e/ou longo demais.

• A voltagem da rede é inferior a 230 V.

3.A máquina sobreaquece:

• As ranhuras de ventilação estão obstruídas. Limpe-as

com um pano seco.

• A máquina teve uma sobrecarga. Use a máquina para

o fim a que se destina.

4.Excesso de faíscasou o motora andar

irregularmente.

• Há sujidade no interior do motor ou as escovas de

carbono estão gastas. Substitua as escovas de

carbono ou leve a máquina a um centro de reparação

especializado.

5.SERVIÇO E MANUTENÇÃO

MANUTENÇÃO

Certifique-se de que a ficha é retirada do ponto eléctrico

sempre que levar a cabo tarefas de manutenção na

máquina.

As máquinas Ferm foram concebidas para trabalharem

durante longos períodos de tempo com um mínimo de

manutenção. O funcionamento contínuo e satisfatório

depende da utilização correcta da máquina e a limpeza

regular.

LIMPEZA

Limpe regularmente o revestimento da máquina

utilizando um pano suave, de preferência após cada

utilização. Mantenha as entradas de ventilação livres de

poeiras e sujidades. Se a sujidade não sair, utilize um pano

humedecido em água com detergente. Nunca utilize

solventes tais como petróleo, álcool, amoníaco, etc.

Estes solventes podem danificar as peças de plástico.

LUBRIFICAÇÃO

A máquina não requer qualquer lubrificação adicional.

FALHAS

Se ocorrer alguma falha, por exemplo, devido a desgaste

duma peça, contacte o endereço de assistência indicado

no cartão de garantia. No fim deste manual encontra um

diagrama de componentes alargado com as peças que

podem ser encomendadas.

PROTECÇÃODO MEIO AMBIENTE

Com vista a evitar quaisquer danos de transporte, a

máquina é fornecida numa embalagem resistente,

fabricada na medida do possível em materiais recicláveis.

Entregue, portanto, a embalagem para reciclagem.

Os aparelhos eléctricos ou electrónicos avariados

e/ou eliminados têm de ser recolhidos nos pontos

de reciclagem adequados.

GARANTIA

As condições da garantia podem ser encontradas no

cartão da garantia em separado.

Declaramos sob nossa única responsabilidade que este

produto está em conformidade com as seguintes

normas e documentos normalizados.

EN50144-1, EN50144-2-3,

EN55014-1, EN 55014-2,

EN61000-3-2, EN 61000-3-3

de acordo com os regulamentos

98/37/CEE,73/23/CEE

89/336/CEE

de 01-06-2005

ZWOLLENL

W. Kamphof

Departamento da

qualidade

DÉCLARAÇÀODE CONFORMIDADE (P)

20 Ferm

This manual suits for next models

Table of contents

Popular Grinder manuals by other brands

RODCRAFT

RODCRAFT RC7009 Operator's manual

Sunex Tools

Sunex Tools SXC610 operating instructions

Metabo HPT

Metabo HPT G 14DSL Safety instructions and instruction manual

Würth

Würth EWS 18-A Translation of the original operating instructions

Bauer

Bauer 2161CR-B user manual

DeWalt

DeWalt DWE4222N Installation

Hilti

Hilti DPC 20 manual

Makita

Makita 9556HP instruction manual

Beta

Beta 1956 Instructions for use

FRONIUS

FRONIUS 1790FTG0015 operating instructions

Delta

Delta GR275 instruction manual

Southbend

Southbend SB1029 owner's manual

Power Tec

Power Tec 11801 owner's manual

Central Pneumatic

Central Pneumatic 95504 Assembly and operating instructions

VALERII S & M GROUP

VALERII S & M GROUP PREMIUM 0503GX-AG045 Original instruction manual

Far Tools

Far Tools KH 125D Original manual translation

Makita

Makita BGD800 user manual

Makita

Makita DGA417 instruction manual

Ferm FAG-230/2000K User manual

Popular Grinder manuals by other brands
