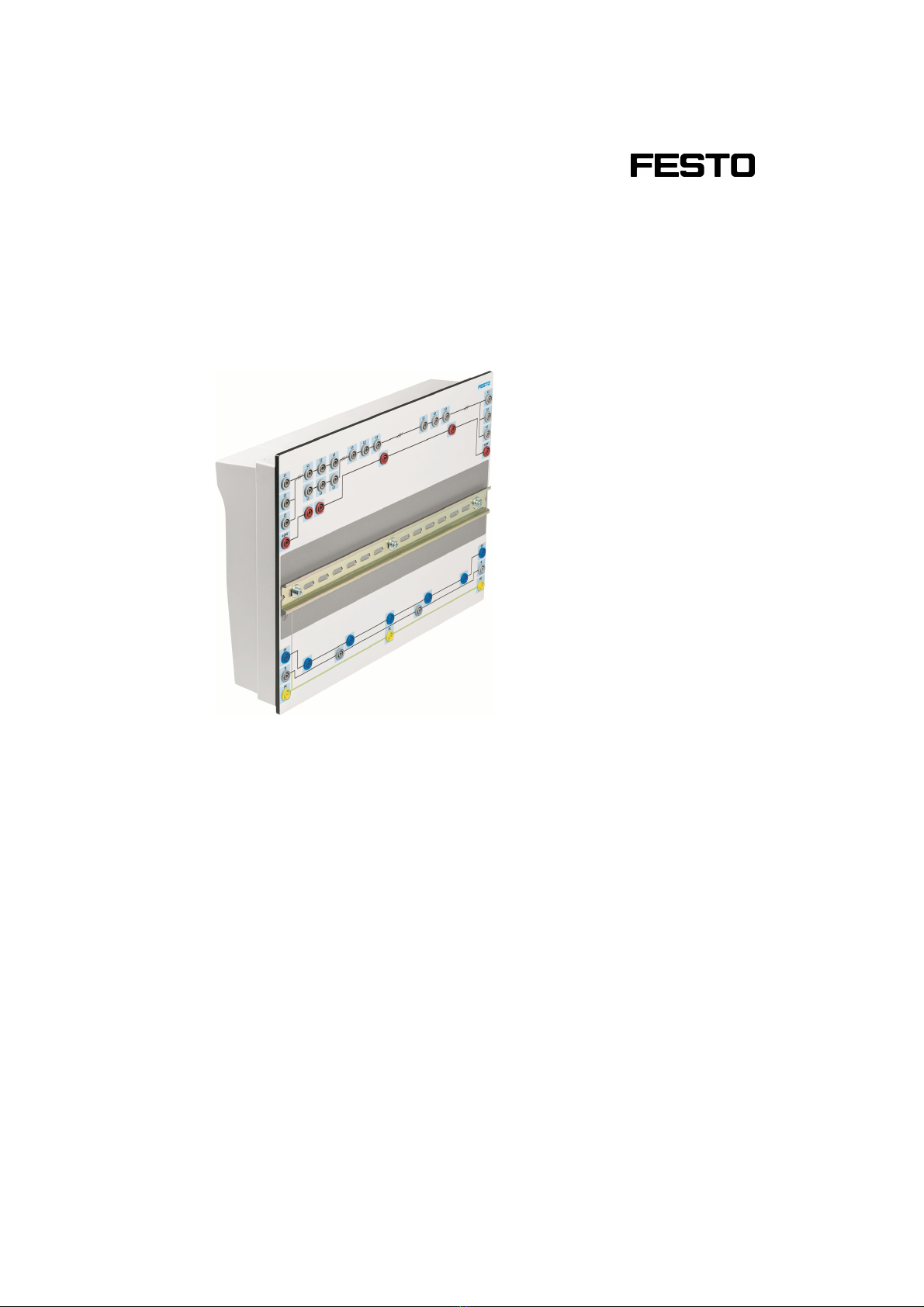

Festo EduTrainer 571814 User manual

Festo Didactic
8049694 de/en/es/fr
10/2015
571814
Contactor board EduTrainer®
Electrical engineering/
Electronics
Bedienungsanleitung
Operating Instructions
Manual de utilización
Notice d'utilisation

Order No.: 8049694
Edition: 10/2015
Editor: Hans-Jürgen Eberhardt
Layout: 04/2016, Frank Ebel
© Festo Didactic SE, Rechbergstraße 3, 73770 Denkendorf, Deutschland, 2016
[phone] www.festo-didactic.com
[phone] [email protected]
Weitergabe sowie Vervielfältigung dieses Dokuments, Verwertung und Mitteilung seines Inhalts verboten,
soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte
vorbehalten, insbesondere das Recht, Patent-, Gebrauchsmuster- oder Geschmacksmusteranmeldungen
durchzuführen.
The reproduction, distribution and utilization of this document, as well as the communication of its content
to others without explicit authorization, are prohibited. Offenders will be held liable for damages. All rights
reserved, in particular the right to file patent, utility model and registered design applications.
Sin nuestra expresa autorización, queda terminantemente prohibida la reproducción total o parcial de este
documento, así como su uso indebido y/o su exhibición o comunicación a terceros. De los infractores se
exigirá el correspondiente resarcimiento de daños y perjuicios. Reservados todos los derechos, en especial
los de patentes, de modelos registrados y estéticos.
Toute communication ou reproduction de ce document, sous quelque forme que ce soit, et toute
exploitation ou communication de son contenu sont interdites, sauf autorisation écrite expresse. Tout
manquement à cette règle expose son auteur au versement de dommages et intérêts. Tous nos droits sont
réservés, notamment pour le cas de l'attribution d'un brevet ou celui de l'enregistrement d'un modèle
d'utilité.
Deutsch _______________________________________________________________________________ 3
English ______________________________________________________________________________ 15
Español ______________________________________________________________________________ 27
Français ______________________________________________________________________________ 39

© Festo Didactic 8049694 3
Inhalt

1 Allgemeine Voraussetzungen zum Betreiben der Geräte ___________________________________ 4
2 Piktogramme______________________________________________________________________ 5
3 Bestimmungsgemäße Verwendung____________________________________________________ 6
4 Für Ihre Sicherheit__________________________________________________________________ 7
4.1 Wichtige Hinweise__________________________________________________________________ 7
4.2 Verpflichtung des Betreibers _________________________________________________________ 7
4.3 Verpflichtung der Auszubildenden_____________________________________________________ 7
5 Arbeits- und Sicherheitshinweise _____________________________________________________ 8
6 Sicherheitssteckbuchsen ___________________________________________________________ 10
7 Beschreibung ____________________________________________________________________ 10
8 Technische Daten _________________________________________________________________ 11
9 Aufbau und Funktion ______________________________________________________________ 12
10 Wartung und Reinigung ____________________________________________________________ 13
11 Entsorgung ______________________________________________________________________ 13

4© Festo Didactic 8049694
1Allgemeine Voraussetzungen zum Betreiben der Geräte
Allgemeine Anforderungen bezüglich des sicheren Betriebs der Geräte:
In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften der DGUV Vorschrift 3 "Elektrische
Anlagen und Betriebsmittel" zu beachten.
Der Labor- oder Unterrichtsraum muss durch einen Arbeitsverantwortlichen überwacht werden.
– Ein Arbeitsverantwortlicher ist eine Elektrofachkraft oder eine elektrotechnisch unterwiesene
Person mit Kenntnis von Sicherheitsanforderungen und Sicherheitsvorschriften mit
aktenkundiger Unterweisung.
Der Labor- oder Unterrichtsraum muss mit den folgenden Einrichtungen ausgestattet sein:
Es muss eine NOT-AUS-Einrichtung vorhanden sein.
– Innerhalb und mindestens ein NOT-AUS außerhalb des Labor- oder Unterrichtsraums.
Der Labor- oder Unterrichtsraum ist gegen unbefugtes Einschalten der Betriebsspannung bzw. der
Druckluftversorgung zu sichern.
– z. B. durch einen Schlüsselschalter
– z. B. durch abschließbare Einschaltventile
Der Labor- oder Unterrichtsraum muss durch Fehlerstromschutzeinrichtungen (RCD) geschützt werden.
– Betreiben Sie elektrische Geräte (z. B. Netzgeräte, Verdichter, Hydraulikaggregate) nur in
Ausbildungsräumen, die mit einer Fehlerstromschutzeinrichtung ausgestattet sind.
– Als Fehlerstromschutzeinrichtung ist ein RCD-Schutzschalter mit Differenzstrom ≤30 mA, Typ B
zu verwenden.
Der Labor- oder Unterrichtsraum muss durch Überstromschutzeinrichtungen geschützt sein.
– Sicherungen oder Leitungsschutzschalter
Es dürfen keine Geräte mit Schäden oder Mängeln verwendet werden.
– Schadhafte Geräte sind zu sperren und aus dem Labor- oder Unterrichtsraum zu entnehmen.
– Beschädigte Verbindungsleitungen, Druckluftschläuche und Hydraulikschläuche stellen ein
Sicherheitsrisiko dar und müssen aus dem Labor- oder Unterrichtsraum entfernt werden.

© Festo Didactic 8049694 5
2Piktogramme
Dieses Dokument und die beschriebene Hardware enthalten Hinweise auf mögliche Gefahren, die bei
unsachgemäßem Einsatz des Systems auftreten können. Folgende Piktogramme werden verwendet:
Warnung
… bedeutet, dass bei Missachten schwerer Personen- oder Sachschaden entstehen
kann.
Vorsicht
… bedeutet, dass bei Missachten Personen- oder Sachschaden entstehen kann.
Warnung
… bedeutet, dass vor Montage-, Reparatur-, Wartungs- und Reinigungsarbeiten
das Gerät auszuschalten und der Netzstecker zu ziehen ist. Beachten Sie das
Handbuch, insbesondere alle Hinweise zur Sicherheit. Bei Missachten kann
schwerer Personen- oder Sachschaden entstehen.
Warnung
… bedeutet, dass durch das Berühren heißer Gehäuseoberflächen (bis ca. 85 °C)
Verbrennungsgefahr bestehen kann.

6© Festo Didactic 8049694
3Bestimmungsgemäße Verwendung
Der Schützboard EduTrainer®von Festo Didactic ist nur zu benutzen:
für die bestimmungsgemäße Verwendung im Lehr- und Ausbildungsbetrieb
in sicherheitstechnisch einwandfreiem Zustand
Die Komponenten des Schützboard EduTrainers®sind nach dem heutigen Stand der Technik und den
anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können bei unsachgemäßer Verwendung
Gefahren für Leib und Leben des Benutzers oder Dritter und Beeinträchtigungen der Komponenten
entstehen.
Das Lernsystem von Festo Didactic ist ausschließlich für die Aus- und Weiterbildung im Bereich
Automatisierung und Technik entwickelt und hergestellt. Das Ausbildungsunternehmen und/oder die
Ausbildenden hat/haben dafür Sorge zu tragen, dass die Auszubildenden die Sicherheitsvorkehrungen, die
in diesem Dokument beschrieben sind, beachten.
Festo Didactic schließt hiermit jegliche Haftung für Schäden des Auszubildenden, des
Ausbildungsunternehmens und/oder sonstiger Dritter aus, die bei Gebrauch/Einsatz dieses Gerätesatzes
außerhalb einer reinen Ausbildungssituation auftreten; es sei denn Festo Didactic hat solche Schäden
vorsätzlich oder grob fahrlässig verursacht.

© Festo Didactic 8049694 7
4Für Ihre Sicherheit
4.1 Wichtige Hinweise
Grundvoraussetzung für den sicherheitsgerechten Umgang und den störungsfreien Betrieb des Schützboard
EduTrainers®ist die Kenntnis der grundlegenden Sicherheitshinweise und der Sicherheitsvorschriften.
Dieses Handbuch enthält die wichtigsten Hinweise, um den Schützboard EduTrainer®sicherheitsgerecht zu
betreiben.
Insbesondere die Sicherheitshinweise sind von allen Personen zu beachten, die mit dem Schützboard
EduTrainer® arbeiten. Darüber hinaus sind die für den Einsatzort geltenden Regeln und Vorschriften zur
Unfallverhütung zu beachten.
4.2 Verpflichtung des Betreibers
Der Betreiber verpflichtet sich, nur Personen mit dem Schützboard EduTrainer®arbeiten zu lassen, die:
mit den grundlegenden Vorschriften über Arbeitssicherheit und Unfallverhütung vertraut und in die
Handhabung des Schützboard EduTrainers®eingewiesen sind,
das Sicherheitskapitel und die Warnhinweise in diesem Handbuch gelesen und verstanden haben.
Das sicherheitsbewusste Arbeiten des Personals soll in regelmäßigen Abständen überprüft werden.
4.3 Verpflichtung der Auszubildenden
Alle Personen, die mit Arbeiten an dem Schützboard EduTrainer®beauftragt sind, verpflichten sich, vor
Arbeitsbeginn:
das Sicherheitskapitel und die Warnhinweise in diesem Handbuch zu lesen,
die grundlegenden Vorschriften über Arbeitssicherheit und Unfallverhütung zu beachten.
Störungen, die die Sicherheit beeinträchtigen können, sind umgehend zu beseitigen!

8© Festo Didactic 8049694
5Arbeits- und Sicherheitshinweise
Allgemein
Die Auszubildenden dürfen nur unter Aufsicht einer Ausbilderin/eines Ausbilders an den Schaltungen
arbeiten.
Beachten Sie die Angaben der Datenblätter zu den einzelnen Komponenten, insbesondere auch alle
Hinweise zur Sicherheit!
Störungen, die die Sicherheit beeinträchtigen können, dürfen nicht erzeugt werden.
Tragen Sie Ihre persönliche Schutzausrüstung (Schutzbrille, Sicherheitsschuhe), wenn Sie an den
Schaltungen arbeiten.
Elektrik
Lebensgefahr bei unterbrochenem Schutzleiter!
– Der Schutzleiter (grün-gelb) darf weder außerhalb noch innerhalb des Geräts
unterbrochen werden.
– Die Isolierung des Schutzleiters darf weder beschädigt noch entfernt werden.
Lebensgefahr durch Reihenschaltung von Netzteilen!
Berührungsspannungen > 25 V AC bzw. > 60 V DC sind nicht zulässig.
Spannungen > 50 V AC bzw. 120 V DC können bei Berührung tödlich sein.
– Schalten Sie keine Spannungsquellen hintereinander.
Lebensgefahr durch elektrischen Schlag!
Schützen Sie die Ausgänge der Netzteile (Ausgangsbuchsen/-klemmen) und daran angeschlossene
Leitungen vor direkter Berührung.
– Verwenden Sie nur Leitungen mit ausreichender Isolation bzw. Spannungsfestigkeit.
– Verwenden Sie Sicherheitssteckbuchsen mit berührungssicheren Kontaktstellen.
Spannungsfrei schalten!
– Schalten Sie die Spannungsversorgung aus, bevor Sie an der Schaltung arbeiten.
– Beachten Sie, dass elektrische Energie in einzelnen Komponenten gespeichert sein kann.
Informationen hierzu finden Sie in den Datenblättern und Bedienungsanleitungen
der Komponenten.
– Vorsicht!
Kondensatoren im Gerät können noch geladen sein, selbst wenn das Gerät von
allen Spannungsquellen getrennt wurde.
Herstellen bzw. Abbauen von elektrischen Anschlüssen
– Stellen Sie elektrische Anschlüsse nur in spannungslosem Zustand her.
– Bauen Sie elektrische Anschlüsse nur in spannungslosem Zustand ab.

© Festo Didactic 8049694 9
Die zulässigen Strombelastungen von Leitungen und Geräten dürfen nicht überschritten werden.
– Vergleichen Sie stets die Strom-Werte von Gerät, Leitung und Sicherung.
– Benutzen Sie bei Nichtübereinstimmung eine separate vorgeschaltete Sicherung als
entsprechenden Überstromschutz.
Verwenden Sie für die elektrischen Anschlüsse nur Verbindungsleitungen mit Sicherheitssteckern.
Verlegen Sie Verbindungsleitungen so, dass sie nicht geknickt oder geschert werden.
Verlegen Sie Leitungen nicht über heiße Oberflächen.
– Heiße Oberflächen sind mit einem Warnsymbol entsprechend gekennzeichnet.
Achten Sie darauf, dass Verbindungsleitungen nicht dauerhaft unter Zug stehen.
Geräte mit Erdungsanschluss sind stets zu erden.
– Sofern ein Erdanschluss (grün-gelbe Laborbuchse) vorhanden ist, so muss der Anschluss an
Schutzerde stets erfolgen. Die Schutzerde muss stets als erstes (vor der Spannung) kontaktiert
werden und darf nur als letztes (nach Trennung der Spannung) getrennt werden.
– Einige Geräte haben einen hohen Ableitstrom. Diese Geräte müssen zusätzlich mit einem
Schutzleiter geerdet werden.
Beim Ersetzen von Sicherungen: Verwenden Sie nur vorgeschriebene Sicherungen mit der richtigen
Nennstromstärke und Auslösecharakteristik.
Wenn in den Technischen Daten nicht anders angegeben, besitzt das Gerät keine integrierte Sicherung.
Ziehen Sie beim Abbauen der Verbindungsleitungen nur an den Sicherheitssteckern, nicht an den
Leitungen.
Bei
– sichtbarer Beschädigung,
– defekter Funktion,
– unsachgemäßer Lagerung oder
– unsachgemäßem Transport
ist kein gefahrloser Betrieb des Geräts mehr möglich.
– Schalten Sie sofort die Spannung ab.
– Schützen Sie das Gerät vor unbeabsichtigtem Wiedereinschalten.

10 © Festo Didactic 8049694

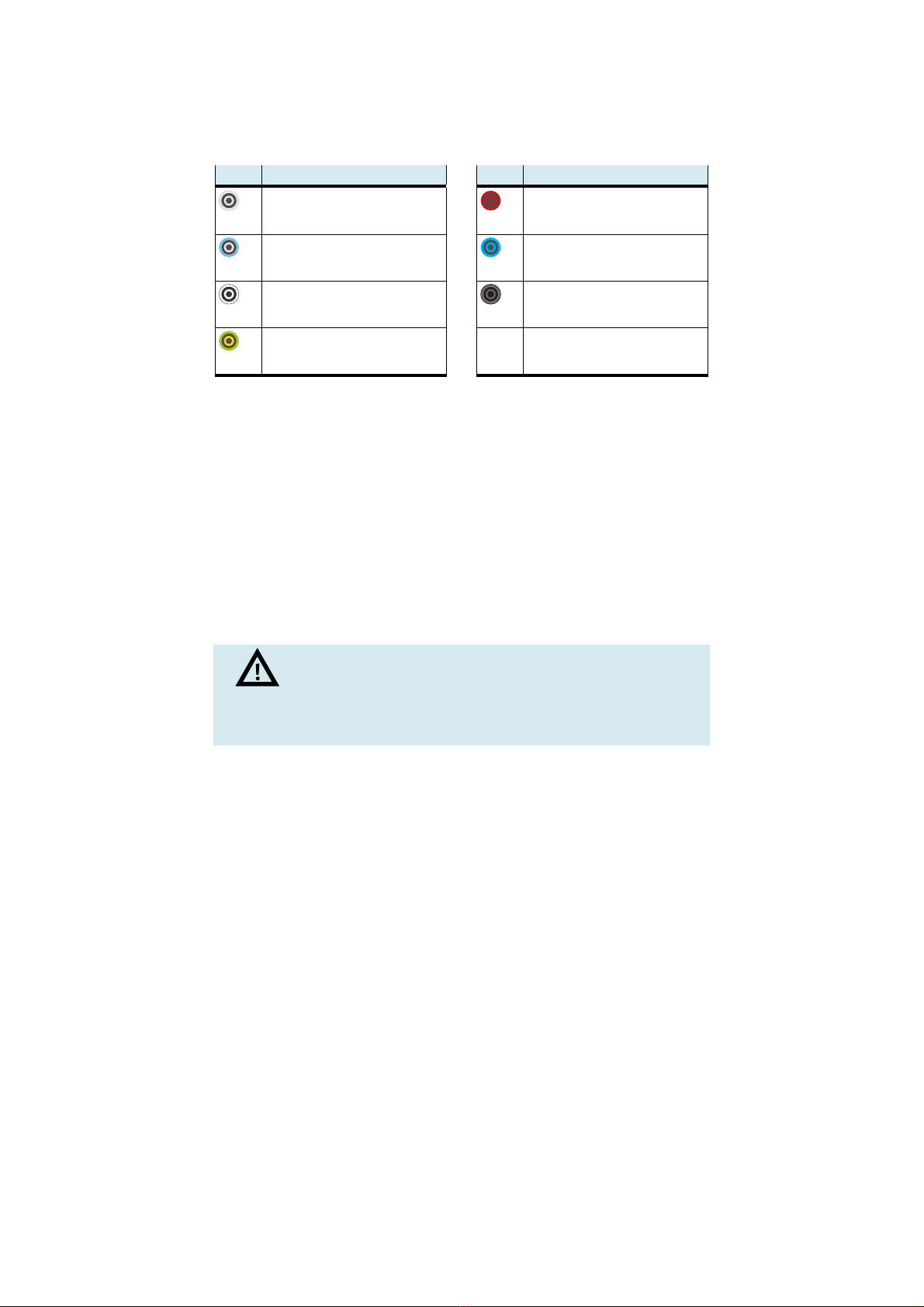

6Sicherheitssteckbuchsen
Sofern in den technische Daten nicht anders angegeben, gilt folgende Farbkodierung für Versorgungs- und
Signalanschlüsse bei Komponenten des Lernsystems Automatisierung und Technik von Festo Didactic.
Farbe Bedeutung Farbe Bedeutung
Spannung größer Schutzkleinspannung
z. B. Netzspannung 90 bis 400 V AC Leiter
(grau)
24 V DC
(rot)
Neutralleiter
(grau-blau)
0 V DC
(blau)
Nicht definiertes Potenzial,
ergibt sich im Laufe der Versuche
(weiß)
Schutzkleinspannung
Signaleingang/Signalausgang
(schwarz)
Schutzleiter
(grün-gelb)
Die angegebenen Schutzklassen und die Sicherheit kann nur unter Verwendung von Festo Didactic
Sicherheits-Laborleitungen garantiert werden.
7Beschreibung

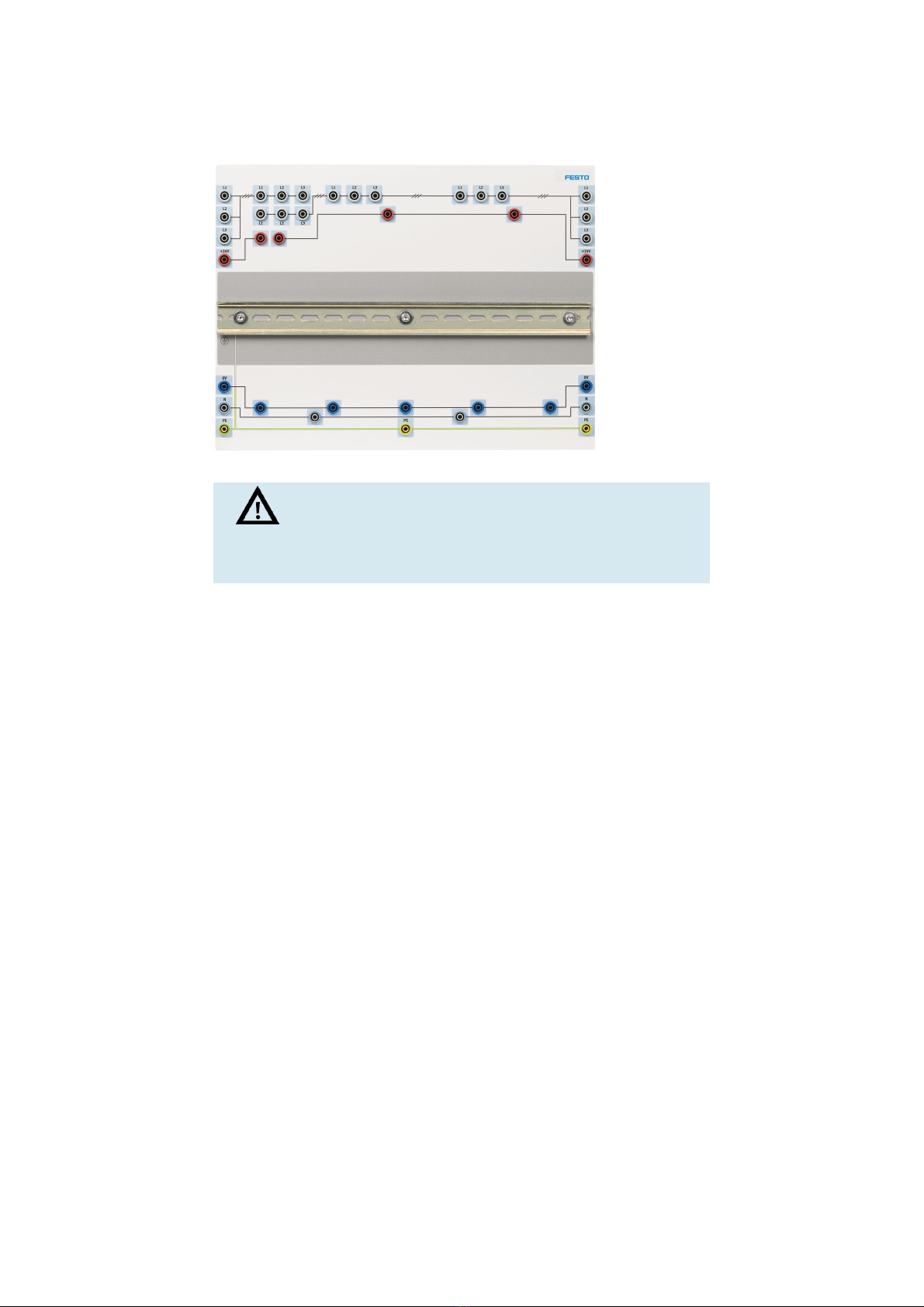

Der Schützboard EduTrainer®ermöglicht im Trainingspaket „Grundlagen kontaktbehafteter Schaltungen“
(TP 1211) die Aufnahme und Verkabelung unterschiedlichster Hutschienenbaugruppen (z. B. aus dem
Schützsatz Motortechnik, Bestell-Nr. 571816).
Über 4 mm Sicherheitsbuchsen können die Elemente mit dem 3-phasigen Netz L1, L2, L3, N, PE sowie mit
24 V und 0 V Steuerspannung verbunden werden.
Der Schützboard EduTrainer®darf nur in Verbindung mit dem Drehstromversorgung EduTrainer®
(Bestell-Nr. 571812) verwendet werden.

© Festo Didactic 8049694 11
8Technische Daten
Technische Daten Schützboard EduTrainer®
Eingangsspannung 3AC 400 V/16 A / 50 Hz
24 V DC/4,5 A
Ausgangsspannung 3AC 400 V/16 A /50 Hz
24 V DC/4,5 A
Anschluss 4 mm Sicherheitsbuchsen
Betriebstemperaturbereich 5…40 °C
Schutzart IP 20
Abmessungen (H x B x T) 399 mm x 297 mm x 95 mm
Gewicht ca. 2 kg
Änderungen vorbehalten

12 © Festo Didactic 8049694
9Aufbau und Funktion
Der Schützboard EduTrainer®ist in einem Pultgehäuse mit Gummifüßen eingebaut. Er eignet sich für den
Einsatz im A4 Rahmen oder auf dem Tisch.
Da die Hutschiene direkt mit der PE-Buchse verbunden ist, kann die PE-Buchse bei falschem
Anschließen gefährliche Spannung führen.

© Festo Didactic 8049694 13
10 Wartung und Reinigung
Das Gerät ist wartungsfrei. Zur Reinigung verwenden Sie ein leicht feuchtes, fusselfreies Reinigungstuch
ohne scheuernde, chemische oder lösungsmittelhaltige Reinigungsmittel
11 Entsorgung
Elektronische Altgeräte sind Wertstoffe und gehören nicht in den Hausmüll. Die Entsorgung
erfolgt über die kommunalen Sammelstellen.

14 © Festo Didactic 8049694

© Festo Didactic 8049694 15
Table of contents
1 General prerequisites for operating the devices _________________________________________ 16
2 Pictograms ______________________________________________________________________ 17
3 Use for intended purpose___________________________________________________________ 18
4 For your safety ___________________________________________________________________ 19
4.1 Important information _____________________________________________________________ 19
4.2 Obligations of the operating company_________________________________________________ 19
4.3 Obligations of the trainees __________________________________________________________ 19
5 Work and safety instructions ________________________________________________________ 20
6 Safety sockets____________________________________________________________________ 22
7 Description ______________________________________________________________________ 22
8 Technical data____________________________________________________________________ 23
9 Layout and function _______________________________________________________________ 24
10 Maintenance and cleaning __________________________________________________________ 25
11 Disposal_________________________________________________________________________ 25

16 © Festo Didactic 8049694
1General prerequisites for operating the devices
General requirements for safe operation of the devices:
National regulations for operating electrical systems and equipment must be observed in commercial
facilities.
The laboratory or classroom must be overseen by a supervisor.
– A supervisor is a qualified electrician or a person who has been trained in electrical engineering,
knows the respective safety requirements and safety regulations and
whose training has been documented accordingly.
The laboratory or the classroom must be equipped with the following devices:
An emergency-off device must be provided.
– At least one emergency-off device must be located within, and one outside of the laboratory
or the classroom.
The laboratory or classroom must be secured so that operating voltage and compressed air supply
cannot be activated by any unauthorized persons, for example with:
– A key switch
– Lockable on-off valves
The laboratory or classroom must be protected by residual current devices (RCDs).
– Electrical devices (e.g. power supply units, compressors and hydraulic power units) may
only be operated in training rooms which are equipped with residual current devices.
– Type B residual current circuit breakers with a residual current of ≤30 mA must be used.
The laboratory or classroom must be protected by overcurrent protection devices.
– Fuses or circuit breakers
No damaged or defective devices may be used.
– Damaged devices must be barred from further use and removed from the laboratory or classroom.
– Damaged connecting cables, pneumatic tubing and hydraulic hoses represent a safety
risk and must be removed from the laboratory or classroom.

© Festo Didactic 8049694 17
2Pictograms
This document and the hardware described herein include warnings concerning possible hazards which may
arise if the system is used incorrectly. The following pictograms are used:
Warning
This pictogram indicates that non-observance may result in serious personal injury
or damage to property.
Caution
This pictogram indicates that non-observance may result in personal injury or
damage to property.
Warning
This pictogram indicates that the device must be switched off and its mains plug
must be removed from the electrical outlet before installation, repair, maintenance
and cleaning work. Observe the user documentation, in particular all safety
instructions. Non-observance may result in severe personal injury or damage to
property.
Warning
This pictogram indicates danger of being burned if the hot surfaces of the housing
(up to approx. 85° C) are touched.

18 © Festo Didactic 8049694
3Use for intended purpose
The Contactor board EduTrainer®from Festo Didactic may only be used:
For its intended purpose in teaching and training applications
When its safety functions are in perfect condition
The components of the Contactor board EduTrainer®are designed in accordance with the latest technology
and recognized safety rules. However, life and limb of the user and third parties may be endangered and the
components may be impaired if it is used incorrectly.
The learning system from Festo Didactic has been developed and produced exclusively for basic and further
training in the field of automation technology. The training company and/or trainers must ensure that all
trainees observe the safety precautions described in this document.
Festo Didactic hereby excludes any and all liability for damages suffered by trainees, the training company
and/or any third parties, which occur during use of the equipment sets in situations which serve any
purpose other than training and/or vocational education, unless such damages have been caused by Festo
Didactic due to malicious intent or gross negligence.

© Festo Didactic 8049694 19
4For your safety
4.1 Important information
Fundamental prerequisites for safe use and trouble-free operation of the Contactor board EduTrainer®
include knowledge of basic safety precautions and safety regulations. This manual includes the most
important instructions for safe use of the Contactor board EduTrainer®.
In particular the safety precautions must be adhered to by all persons who work with the Contactor board
EduTrainer®. Beyond this, all pertinent accident prevention rules and regulations, which are applicable at
the respective place of use, must be adhered to.
4.2 Obligations of the operating company
The operating company undertakes to allow only those persons to work with the Contactor board
EduTrainer®who:
Are familiar with the basic regulations regarding work safety and accident prevention and have been
instructed in the use of the Contactor board EduTrainer®
Have read and understood the chapter concerning safety and the warnings in this manual
Personnel should be tested at regular intervals for safety-conscious work habits.
4.3 Obligations of the trainees
All persons who have been entrusted to work with the Contactor board EduTrainer®undertake to complete
the following steps before beginning work:
Read the chapter concerning safety and the warnings in this manual
Familiarize themselves with the basic regulations regarding work safety and accident prevention
Malfunctions which may impair safety must be eliminated immediately!

20 © Festo Didactic 8049694
5Work and safety instructions
General
Trainees should only work with the circuits under the supervision of an instructor.
Observe the specifications included in the technical data for the individual components, and in
particular all safety instructions!
Malfunctions which may impair safety must not be generated.
Wear personal safety equipment (safety glasses, safety shoes) when working on circuits.
Electrical system
Risk of death in case of interrupted protective earth conductor!
– The protective conductor (yellow-green) must not be interrupted, either inside or outside
of the device.
– The insulation of the protective conductor must never be damaged or removed.
Risk of death from connecting power supply units in series!
Contact voltages of greater than 25 V AC or 60 V DC are not permissible.
Coming into contact with voltages of greater than 50 V AC or 120 V DC may be fatal.
– Do not connect voltage sources in series.
Risk of death due to electric shock!
Protect the outputs of the power supply units (output sockets/terminals) and cables connected to them
from direct contact.
– Only use cables with adequate insulation and electric strength.
– Use safety sockets with fully shrouded contact points.
Disconnect from all sources of electrical power!
– Switch off the power supply before working on the circuit.
– Please note that electrical energy may be stored in individual components.
Further information on this issue is available in the data sheets and operating
instructions included with the respective components.
– Caution!
Capacitors inside the device may still be charged even after being
disconnected from all sources of voltage.
Establishing and disconnecting electrical connections
– Electrical connections may only be established in the absence of voltage.
– Electrical connections may only be disconnected in the absence of voltage.
