Festo OVEM-05 User manual

c
(de) Bedienungs−
anleitung
(en) Operating
instructions
Vakuumsaugdüse
Vacuum generator
OVEM
752 962
1004b

OVEM
2 Festo OVEM 1004b
Symbole/Symbols: Einbau und Inbetriebnahme nur von qualifi
ziertem Fachpersonal, gemäß Bedienungs
anleitung.
Warnung
Warning, Caution
Hinweis
Note
Umwelt
Antipollution
Zubehör
Accessories
Fitting and commissioning to be carried out
by qualified personnel only in accordance
with the operating instructions.
Deutsch 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
English 57. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

OVEM
Festo OVEM 1004b Deutsch 3
Inhaltsverzeichnis
1 Produktbeschreibung 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.1 Übersicht 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.2 Merkmale 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 Funktion und Anwendung 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.1 Funktionen 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.2 Betriebszustände der Vakuumsaugdüse 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.3 Schaltausgänge und Schalteingang 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.4 FunktionsweiseLuftsparfunktion (LS) 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.5 Schaltpunkte SP und Hysterese Hy 15. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.6 Diagnose 15. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.7 Messgrößen 16. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 Voraussetzungen für den Produkteinsatz 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 Einbau 18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.1 Mechanisch 18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.1.1 Direkte Befestigung 18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.1.2 Befestigung mit Zubehör 19. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.2 Pneumatisch 20. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.3 Elektrisch 20. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 Schnellinbetriebnahme mit Werkseinstellung 22. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 Inbetriebnahme 24. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6.1 SymbolikLCD−Display 26. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6.1.1 Segmentleisten 28. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6.2 SHOW−Modus 29. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6.2.1 Einstellungen für OutA/B anzeigen 29. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6.2.2 Minimal−/Maximalwertanzeigen/löschen 30. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6.2.3 Belüftungs−/Evakuierungszeitenanzeigen/löschen 31. . . . . . . . . . . . . . . . . . . . . . . . .
6.3 EDIT−Modus 32. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6.3.1 EDIT−Modus starten 32. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6.3.2 Schaltverhalten der Schaltausgänge einstellen 34. . . . . . . . . . . . . . . . . . . . . . . . . . . .
6.3.3 Dauer Abwurfimpuls einstellen, elektrische Handhilfsbetätigung FORC 35. . . . . . . . .
6.3.4 [SPEC] Luftsparfunktion−Option (LS−Option), Sicherheitscode,
Evakuierungs− und Belüftungszeiten einstellen 36. . . . . . . . . . . . . . . . . . . . . . . . . . . .

OVEM
4 Festo OVEM 1004b Deutsch
6.4 TEACH−Modus 37. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6.4.1 Schaltgrößen teachen 38. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6.4.2 Luftsparfunktion (LS) teachen 39. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6.4.3 Belüftungs− und Evakuierungszeitenteachen 40. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6.4.4 Sicherheitscode eingeben 41. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6.4.5 Probelauf 41. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7 Bedienung und Betrieb 41. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7.1 Handhilfsbetätigung 41. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7.2 Einstellungen und Werte ändern 42. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7.3 Die Vakuumsaugdüse auf Werkseinstellungzurücksetzen 42. . . . . . . . . . . . . . . . . . . . . . . . .
8 Wartung und Diagnose 42. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8.1 Wartung 42. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8.2 Diagnose 43. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8.2.1 Diagnosemeldekanal dix setzen 44. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8.2.2 Fehlercode 46. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 Störungsbeseitigung 47. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10 Ausbau 48. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11 Zubehör 48. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12 Technische Daten 49. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13 Menüstruktur 50. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

OVEM
Festo OVEM 1004b Deutsch 5
1 Produktbeschreibung

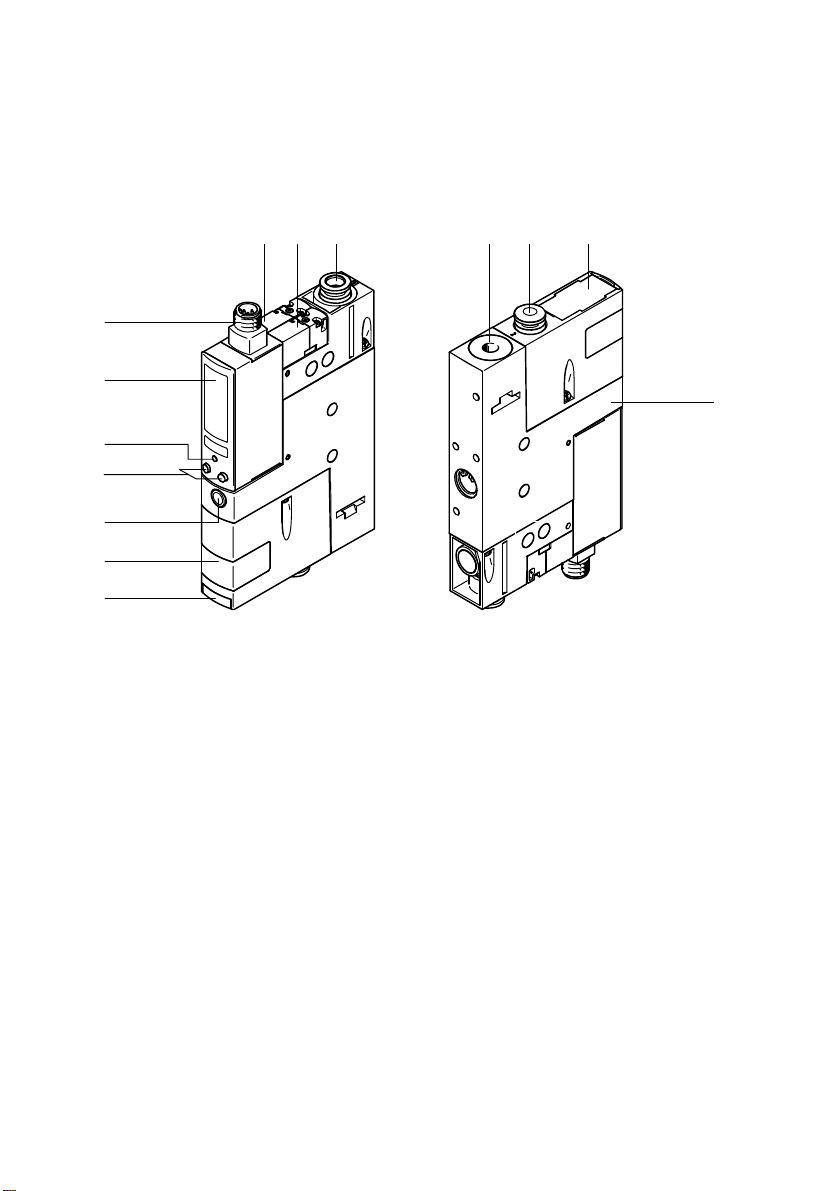

1.1 Übersicht
aJ
aC
9
8
aD
2 3
aA
aB
1
7
4 5 6
1Magnetventil Abwurfimpuls (E)
2Magnetventil Druckluftversorgung (V)
3Druckluftanschluss
4Abluftanschluss / Schalldämpfer
5Vakuumanschluss
6Filterelement zum Wechseln
7Gehäuse mit Befestigungsbohrungen
8Schieber zum Wechseln des Filters
9Filtergehäuse mit Sichtfenster
aJ Drosselschraube zur Einstellung der Intensi
tät des Abwurfimpulses
aA Bedientasten
aB EDIT−Knopf
aC LCD−Display
aD Stecker für elektrischen Anschluss (M12)
Fig.1:Bedienteile und Anschlüsse

OVEM
6 Festo OVEM 1004b Deutsch
1 2 3
4
5
6
7
8
3
9
aJ
aJ
1Anzeigesegment Schaltausgang OutA
2Anzeigesegment Schaltausgang OutB
3Anzeigesegment Schalteingang In
44−stellige alpha−numerische LCD−Anzeige
(Vakuumanzeige,Spezialanzeige)
5Symbolleiste für Funktionen èTab.11:
6EDIT−Knopf
7DOWN−Taste/B−Taste
8UP−Taste/A−Taste
9Vakuumanzeige
aJ ZustandsanzeigeMagnetventile
Fig.2:Display
Hinweis
In der Bedienerführung werden die Bedientasten in Abhängigkeit der Verwendungun
terschiedlich benannt!
· Bei der Auswahl der Schaltausgänge − A−Taste/B−Taste
· Bei Auswahl der Menüpunkte und Einstellen von Werten − UP−Taste/DOWN−Taste

OVEM
Festo OVEM 1004b Deutsch 7
1.2 Merkmale
integriertes Magnetventil zur Steuerung der Druckluftversorgung in zwei verschiedenen Schaltfunk
tionen NC/NO
NC− stromlos geschlossen d.h. in Grundstellung des Magnetventils keine Vakuumerzeugung
(−CE,−CN)
NO− stromlos offen d.h. in Grundstellung des Magnetventils Vakuumerzeugung (−OE,−ON)
integriertes Magnetventil zur Steuerung des Abwurfimpulses zum beschleunigten Vakuumabbau und
sicheren Ablage (−CE, −OE)
Drosselschraube zur Regulierung des Abwurfimpulses (−CE, −OE)
integrierter Drucksensor mit verschiedenen Schalt− und Analogausgängen sowie LCD−Anzeige,
Teach−Funktionen und Bedienerführung (−2P, −2N, −PU, −PI, −NU, −NI)
integrierte Luftsparfunktion (−CE, −OE)
Schaltzustandsanzeige der Magnetventile über LCD−Anzeige
Schalten der Magnetventile mit mechanischer Handhilfsbetätigung und zusätzlich über Software
menü (èFORC im Kapitel 6.3 EDIT−Modus) und Tasten
Filtern der Prozessluft zum Schutz der Vakuumsaugdüse
offener, integrierter Schalldämpfer zur Verminderung der Verschmutzung der Saugdüse
(−QO, −GO, −PO)
verschiedene pneumatische Anschlussvarianten (QS−Verschraubung: −QS, −QO, −PL, −PO,
Innengewinde:−GN, −GO)
elektrischer Anschluss über M12−Stecker
verschiedene Leistungsstufen (05/07/10/14) und Vakuumtypen (H/L)
ein Rückschlagventil verhindert den Abbau des Vakuums bei Unterbrechung der Vakuumerzeugung
(−CE, −OE).
Merkmale Typ Ausprägung
Vakuumsaugdüse OVEM Vakuumsaugdüse mit Magnetventil Vakuum EIN/AUS und
Handhilfsbetätigung
Nennweite Lavaldüse −05 0,45mm
−07 0,7mm
−10 0,95mm
−14 1,4mm
Vakuumtyp −H Hoher Unterdruck
yp
−L Hohes Saugvolumen
Gehäusegröße/Breite −B 20mm breit, ISO−Norm
g/
−BN 20mm breit, NPT

OVEM
8 Festo OVEM 1004b Deutsch
Merkmale AusprägungTyp
Pneumatische Anschlüsse −QS alle Anschlüsse mit QS−Verschraubungen (−B−QS)
Q
alle Anschlüsse mit QS−Verschraubungen Zoll (−BN−QS)
−QO Versorgung / Vakuumanschluss mit QS−Verschraubungen,
Abluftanschluss mit offenem Schalldämpfer (−B−QO)
Versorgung / Vakuumanschluss mit QS−VerschraubungenZoll,
Abluftanschluss mit offenem Schalldämpfer (−BN−QO)
−GN alle Anschlüsse mit G− Innengewinde (−B−GN)
alle Anschlüsse mit NPT− Innengewinde (−BN−GN)
−GO Versorgung / Vakuumanschluss mit G− Innengewinde,
Abluftanschluss mit offenem Schalldämpfer (−B−GO)
Versorgung / Vakuumanschluss mit NPT−Innengewinde,
Abluftanschluss mit offenem Schalldämpfer (−BN−GO)
−PL Vorbereitet für Versorgungsleiste, Vakuum− und
Abluftanschluss mit QS−Verschraubungen (−B−PL)
Vorbereitet für Versorgungsleiste, Vakuum− und
Abluftanschluss mit QS−Verschraubungen Zoll (−BN−PL)
−PO Vorbereitet für Versorgungsleiste, Vakuumanschluss mit
QS−Verschraubung, Abluftanschluss mit offenem
Schalldämpfer (−B−PO)
Vorbereitet für Versorgungsleiste, Vakuumanschluss mit
QS−Verschraubungen Zoll, Abluftanschluss mit offenem
Schalldämpfer (−BN−PO)
Ruhestellung der −ON NO, stromlos offen (Vakuumerzeugung)
g
Vakuumsaugdüse −OE NO, stromlos offen (Vakuumerzeugung) mit Abwurfimpuls
g
−CN NC, stromlos geschlossen (keine Vakuumerzeugung)
−CE NC, stromlos geschlossen (keine Vakuumerzeugung)mit
Abwurfimpuls
Elektrischer Anschluss −N Stecker M12 (5−polig)
Drucksensor, −2P 2Schaltausgänge PNP
,
elektrischer Schaltausgang −2N 2Schaltausgänge NPN
gg
−PU 1Schaltausgang PNP, 1Analogausgang 0Ū10V
−PI 1Schaltausgang PNP, 1Analogausgang 4Ū20mA
−NU 1Schaltausgang NPN, 1Analogausgang 0Ū10V
−NI 1Schaltausgang NPN, 1Analogausgang 4Ū20mA
Alternative Vakuumanzeige − Bar (−B), inchHg (−BN)
g
−B bar
−W InchH2O
−H InchHg
Tab.1:Variantenübersicht

OVEM
Festo OVEM 1004b Deutsch 9
2 Funktion und Anwendung
Die Vakuumsaugdüse OVEM wird bestimmungsgemäß zur Erzeugung von Vakuum eingesetzt. Mit dem
erzeugten Vakuum und einem Sauggreifer wird eine Kraft aufgebaut, durch die das Werkstück gegriffen
wird und somit transportiert werden kann. Die Vakuumsaugdüse ist mit unterschiedlichen pneumati
schen und elektrischen Schaltfunktionen erhältlich.
Mit einem integrierten Drucksensor wird der eingestellte Sollwert für das erzeugte Vakuum überwacht.
Wird der Sollwert erreicht oder infolge von Fehlfunktionen (z. B. Leckage, abgefallenes Werkstück) nicht
erreicht, gibt der Drucksensor ein elektrisches Signal aus. Die Überwachung des Vakuums ist die
Grundlage für die Luftsparfunktion der Vakuumsaugdüse (èKapitel 2.4 Funktionsweise Luftsparfunk
tion LS).
Werksseitig ist die Luftsparfunktion der Vakuumsaugdüse −CE/−CO aktiviert. Die Luftsparfunktionkann
ausgeschaltet werden (èKapitel 6.3.4).
Die Druckluftversorgung wird durch ein integriertes Magnetventil gesteuert. Das Magnetventil ist in
zwei verschiedenen Schaltfunktionen NC/NO lieferbar. Das Vakuum wird erzeugt, sobald die Vakuum
saugdüse mit Druckluft beaufschlagt wird und in Abhängigkeit von der Schaltfunktion des Magnetven
tils der Druckluftversorgung die Spannung zugeschaltet (NC: −CE, −CN) oder abgeschaltet (NO: −OE, −ON)
ist.
Mit einem zweiten integrierten Magnetventil wird nach dem Abschalten des Vakuums einAbwurfimpuls
gesteuert und erzeugt, um das Werkstück sicher vom Sauger zu lösen und das Vakuum beschleunigt
abzubauen.

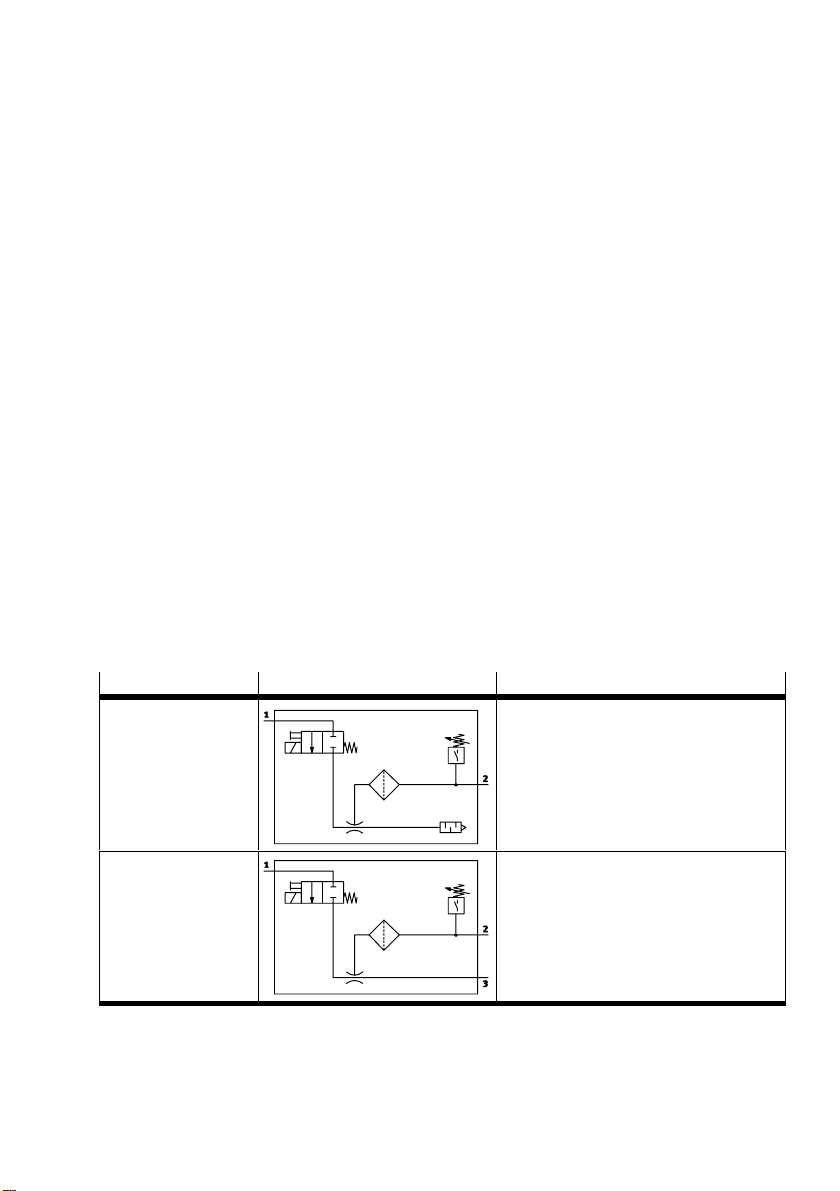

2.1 Funktionen
Typ Symbol Funktion
−QO/−GO−CN−Ū
−2P/2N/PU/PI/NU/NI
Magnetventil der Druckluftversorgung NC
mit Drucksensor und Schalldämpfer
−QS/−GN−CN−Ū
−2P/2N/PU/PI/NU/NI
Magnetventil der Druckluftversorgung NC
mit Drucksensor

OVEM
10 Festo OVEM 1004b Deutsch

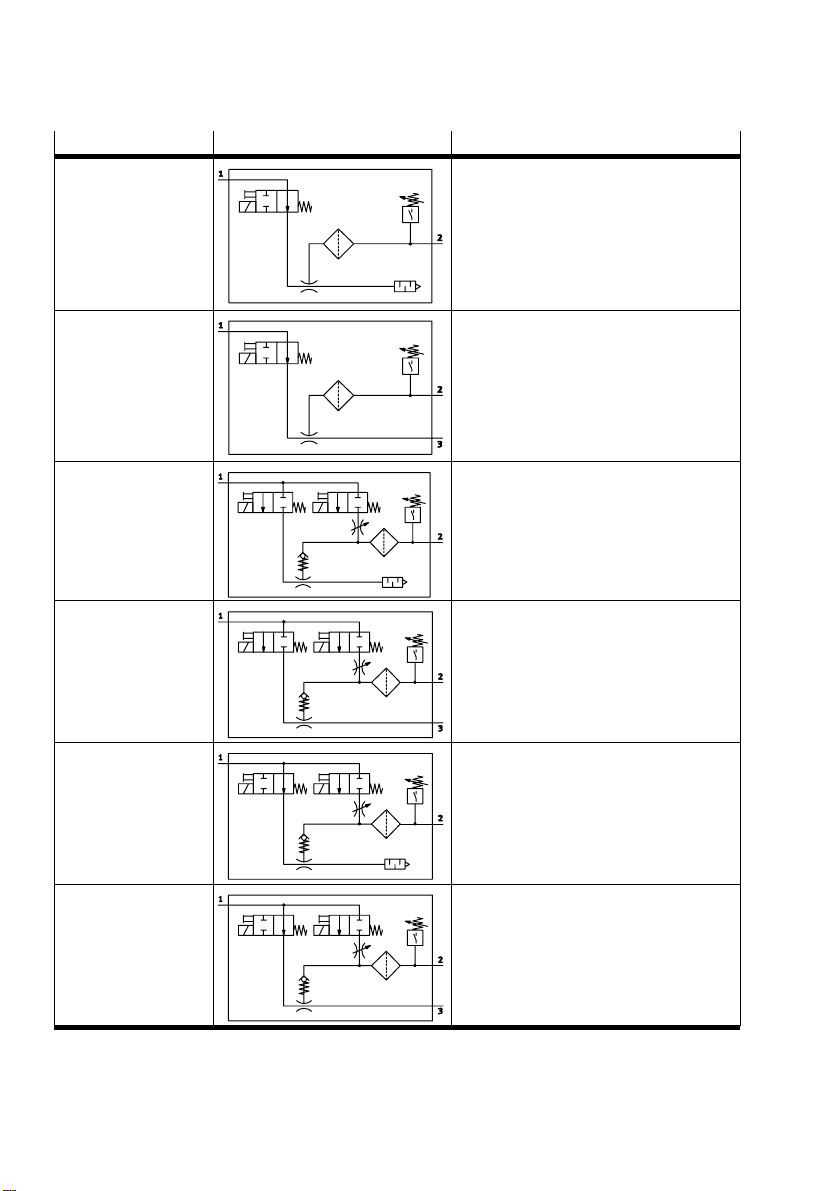

Typ FunktionSymbol
−QO/−GO−ON−Ū
−2P/2N/PU/PI/NU/NI
Magnetventilder Druckluftversorgung
NO mit Drucksensor und Schalldämpfer
−QS/−GN−ON−Ū
−2P/2N/PU/PI/NU/NI
Magnetventilder Druckluftversorgung
NO mit Drucksensor
−QO/−GO−CE−Ū
−2P/2N/PU/PI/NU/NI
Magnetventilder Druckluftversorgung
NC, Magnetventil für Abwurfimpuls,
Abwurfimpuls einstellbar über Einstell
schraube, integriertes Rückschlagventil
zum Vakuum halten", mit Drucksensor
und Schalldämpfer
−QS/−GN−CE−Ū
−2P/2N/PU/PI/NU/NI
Magnetventilder Druckluftversorgung
NC, Magnetventil für Abwurfimpuls,
Abwurfimpuls einstellbar über Einstell
schraube, integriertes Rückschlagventil
zum Vakuum halten", mit Drucksensor
−QO/−GO−OE−Ū
−2P/2N/PU/PI/NU/NI
Magnetventilder Druckluftversorgung
NO, Magnetventil für Abwurfimpuls,
Abwurfimpuls einstellbar über Einstell
schraube, integriertes Rückschlagventil
zum Vakuum halten", mit Drucksensor
und Schalldämpfer
−QS/−GN−OE−Ū
−2P/2N/PU/PI/NU/NI
Magnetventilder Druckluftversorgung
NO, Magnetventil für Abwurfimpuls,
Abwurfimpuls einstellbar über Einstell
schraube, integriertes Rückschlagventil
zum Vakuum halten", mit Drucksensor
Tab.2:Schaltsymbole der Funktionen

OVEM
Festo OVEM 1004b Deutsch 11

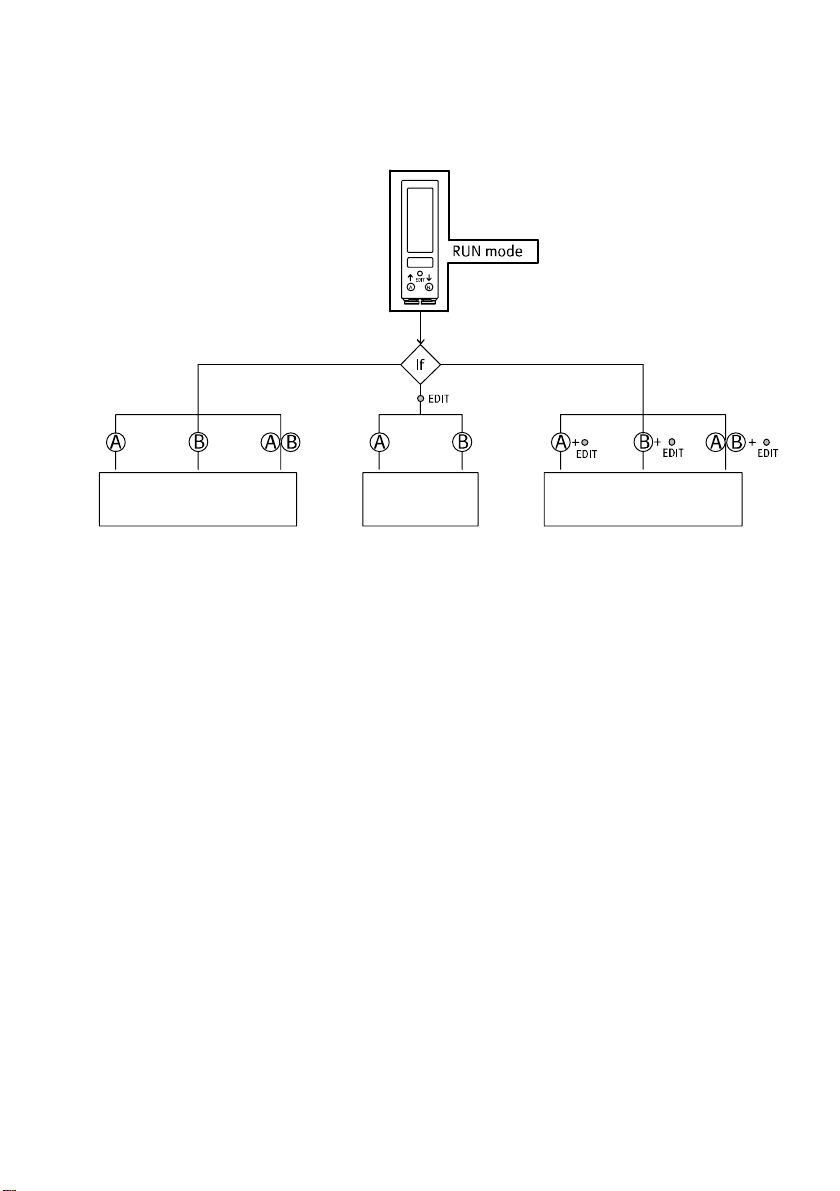

2.2 Betriebszustände der Vakuumsaugdüse
SHOW−Modus EDIT−Modus TEACH−Modus
Fig.3:Betriebszuständeder OVEM
RUN−Modus oder Betrieb
Der RUN−Modus ist der Grund− oder Betriebszustand der Vakuumsaugdüse OVEM.
Im RUN−Modus werden
der aktuelle Messwert (Relativdruck) sowie
die Signalzustände
der Schaltausgänge (OutA/OutB),
des Schalteingangs und
der Magnetventile angezeigt.
SHOW−Modus oder Anzeige
Aus dem RUN−Modus kann in den SHOW−Modus gewechselt werden. Im SHOW−Modus werden die
eingestellten Daten angezeigt, èKapitel 6.2 SHOW−Modus.
EDIT−Modus
Aus dem RUN−Modus kann in den EDIT−Modus gewechselt werden. Im EDIT−Modus können die
Einstellungen der Vakuumsaugdüse vorgenommen oderverändert werden. Außerdem können in
diesem Zustand die Magnetventile über das LCD−Display betätigt werden (elektronische
HandhilfsbetätigungFORC).
èKapitel 6.3 EDIT−Modus.
TEACH−Modus
Aus dem RUN−Modus kann in den TEACH−Modus gewechselt werden. Der TEACH−Modus dient zum
schnellen Konfigurieren der Daten der Vakuumsaugdüse. Die Daten können bei Bedarf über den
EDIT−Modus geändert werden, èKapitel 6.4 TEACH−Modus.

OVEM
12 Festo OVEM 1004b Deutsch
2.3 Schaltausgänge und Schalteingang
Das Vakuum wird mit Hilfe eines piezoresistiven Sensorelementes mit nachgeschalteter elektronischer
Auswerteeinheit gemessen. Das Messergebnis von InA1 wird numerisch und grafisch am Display ange
zeigt. Die Vakuumsaugdüse kann über zwei Schaltausgänge (OutA/OutB) oder einen Schaltausgang
(OutA) und einen Analogausgang (OutB), und durch einen Schalteingang an übergeordnete Systeme
angebunden werden. Die Schaltausgänge können als Öffner oder Schließer konfiguriert werden. Die
Schaltfunktion der Ausgänge kann als Schwellwert− oder Fenster−Komparator festgelegt werden, bis
auf OutA mit Luftsparfunktion, hier ist automatisch der Schwellwert−Komparator festgelegt.
Abhängig vom Eingangssignal (In) werden die Magnetventile zur Ansteuerung der Druckluft und des
Abwurfimpulses betätigt.
1
1 = Saugen
1
0
0

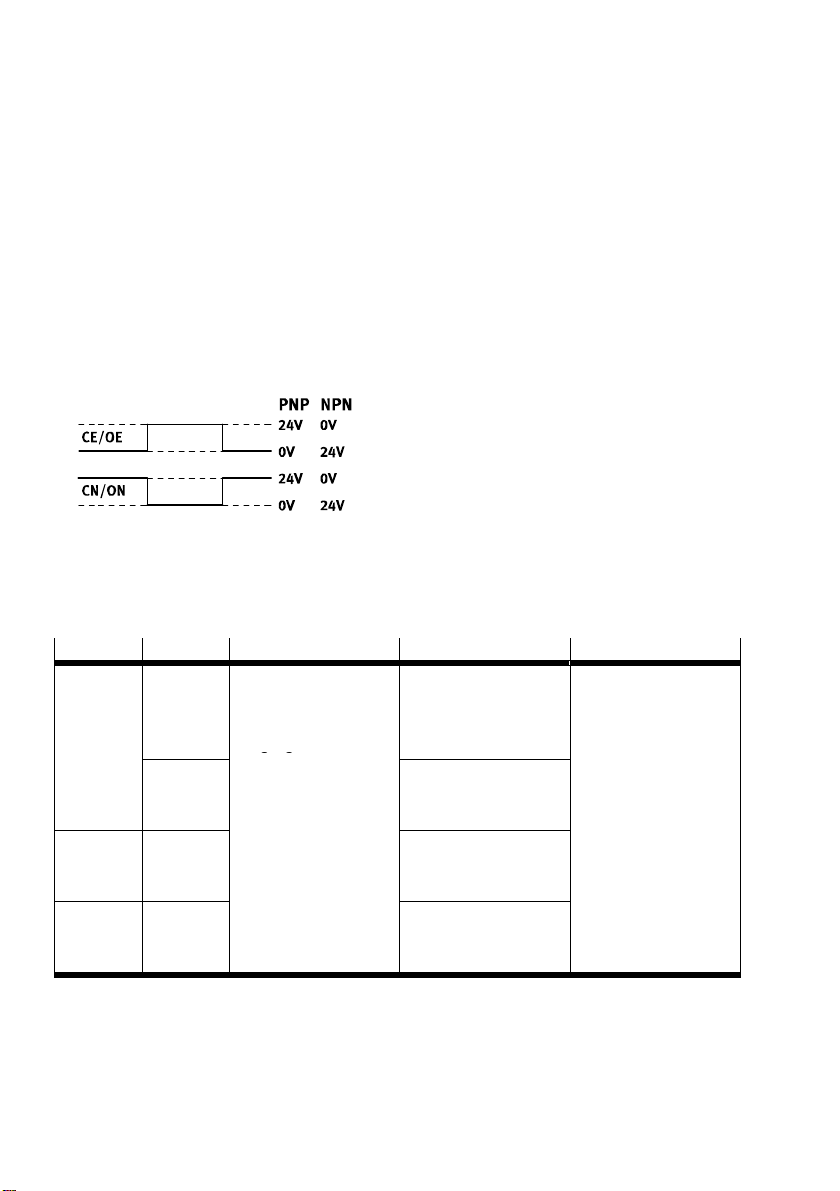

Fig.4:SchaltverhaltenSchalteingang
Variante Diagnose SchaltausgangA Schaltausgang B Schalteingang
−2P Meldung
aus
Schaltausgang
positiv schaltend
Drucksensor
AusgangA
Schaltausgang
positiv schaltend
Drucksensor
AusgangB
Schalteingang
positiv schaltend
Meldung
ein
gg
Schaltausgang
positiv schaltend
Diagnosemeldung
−PI Analogausgang
4Ū20mA
Vakuum
−PU Analogausgang
0Ū10V
Vakuum

OVEM
Festo OVEM 1004b Deutsch 13
Variante SchalteingangSchaltausgang BSchaltausgang ADiagnose
−2N Meldung
aus
Schaltausgang
negativ schaltend
Drucksensor
AusgangA
Schaltausgang
negativ schaltend
Drucksensor
AusgangB
Schalteingang
negativ schaltend
Meldung
ein
gg
Schaltausgang
negativ schaltend
Diagnosemeldung
−NI Analogausgang
4Ū20mA
Vakuum
−NU Analogausgang
0Ū10V
Vakuum
Tab.3:Varianten Schaltausgänge
2.4 Funktionsweise Luftsparfunktion (LS)
· Prüfen Sie die Nutzbarkeit der Luftsparfunktion(Energieeinsparung).
Die Funktion ist nur bei den Geräten −CE und −OE möglich. Werksseitig ist die Luftsparfunktion
aktiviert. Die Luftsparfunktion kann ausgeschaltet werden (èKapitel 6.3.4).
Ist der gewünschte Schwellwert1für das Vakuum erreicht wird die Vakuumerzeugungselbstständig
ausgeschaltet. Ein Rückschlagventil verhindert den Abbau des Vakuums. Durch Leckage (z.B. rauhe
Werkstückoberflächen) wird das Vakuum trotzdem langsam abgebaut. Bei Unterschreitung des
eingestellten Schwellwertes3wird die Vakuumerzeugung selbstständig eingeschaltet. Es wird so
lange Vakuum erzeugt bis der eingestellte Schwellwert1wieder erreicht ist.
Fig.5:verdeutlicht die Funktionsweise der Luftsparschaltung. Im oberen Teil der Grafik wird der Druck
verlauf mit den Schwellwerten und Schwellen dargestellt. Die dazugehörigen Signale In (Steuerein
gangssignal) und OutA (Meldesignal nach außen) werden im unteren Bereich der Grafik gezeigt.

OVEM
14 Festo OVEM 1004b Deutsch
Hysterese
1/2
3
4
50 mbar (fix)
5
1Schwellwert Saugen abschalten"
2Einschaltschwelle Meldung einschalten"
3Schwellwert Saugen einschalten" (intern)
4Rückschaltschwelle Objekt gegriffen"
(minimal)
5Saugen einschalten" (extern)
Fig.5:FunktionsweiseLuftsparfunktion
Bei aktiver Luftsparfunktion:
Die Vakuumerzeugung wird ausgeschaltet, sobald das Vakuum besser ist als der Schwellwert1 und
wird wieder eingeschaltet, sobald das Vakuum schlechter ist als der Schwellwert3.
Die Schwellwerte sind wie folgt definiert:
Schwellwert Saugen abschalten 1
Der Schwellwert1 ist gleich der vom Kunden einstellbaren Einschaltschwelle2des Ausgangs OutA
(èFig.5:) d.h. der Vakuumerzeuger wird gleichzeitig mit dem Setzen des Ausgangs OutA
abgeschaltet.
Schwellwert Saugen einschalten" 3
Der Schwellwert3liegt zwischen der Einschaltschwelle2und der Rückschaltschwelle4(Einschalt
schwelle abzüglich der einstellbaren Hysterese) des Ausgangs OutA in einem Abstand von 50mbar zur
Rückschaltschwelle. Dadurch wird verhindert, dass die Rückschaltschwelle erreicht wird.

OVEM
Festo OVEM 1004b Deutsch 15

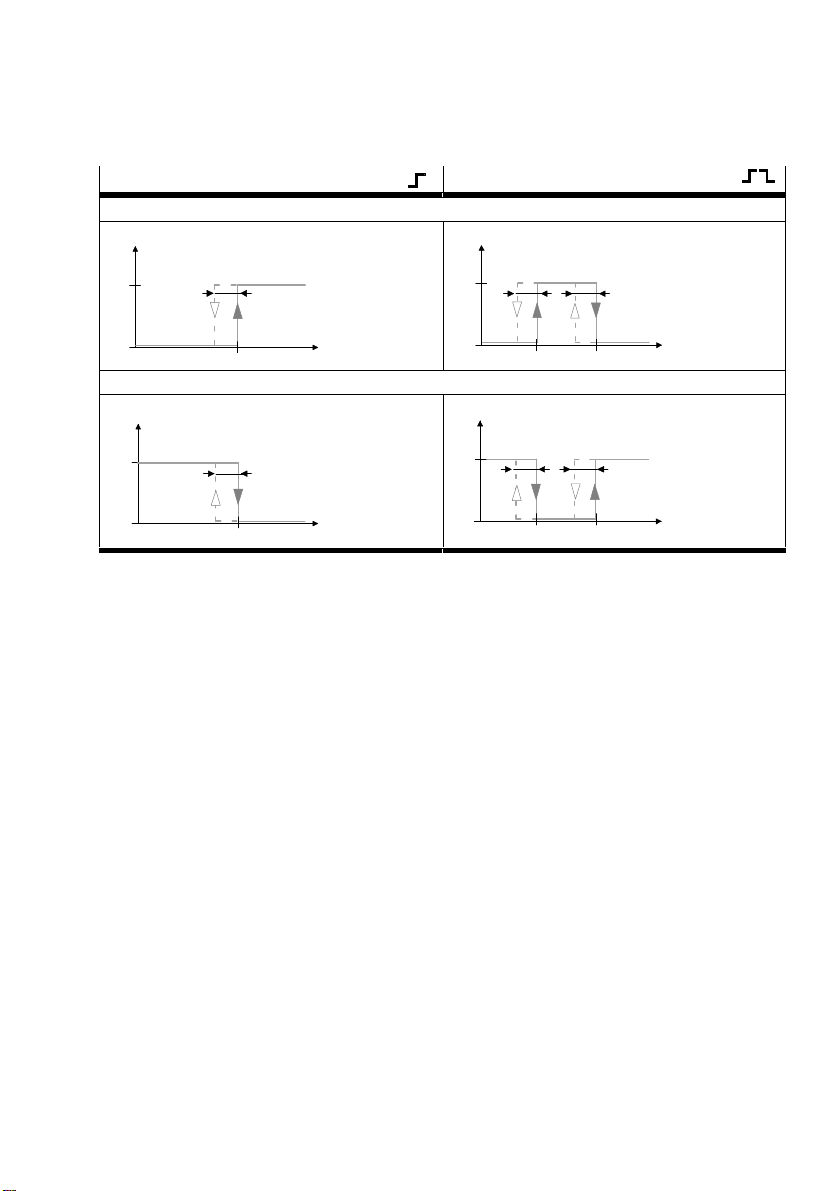

2.5 Schaltpunkte SP und Hysterese Hy
Schwellwert−Komparator Fenster−Komparator
NO (Schließer)
P
1
0
Hy
OUT
SP
Hy Hy
P
1
0
OUT
SP min SP max
NC (Öffner)
P
1
0
SP
Hy
OUT
P
1
0
OUT
SP min SP max
Hy Hy
Tab.4:Einstellung Schaltpunkte SP und Hysterese Hy
2.6 Diagnose
Neben der reinen Funktion als Drucksensor überwacht die Vakuumsaugdüse noch weitere Systemeigen
schaften. Dazu zählen z.B. Evakuierungszeiten oder die Funktion der Magnetventile. Diese Eigen
schaften erleichtern dem Bediener das frühzeitige Erkennen von Störungen und das schnelle Auffin
den von Fehlern.
Die Diagnosemeldungen werden im Display angezeigt. Bei Varianten mit zwei Schaltausgängen
(−2P,−2N) kann die Fehlermeldung auch über den Schaltausgang OutB erfolgen.
Details zur Diagnosefunktion èKapitel 8.2 Diagnose

OVEM
16 Festo OVEM 1004b Deutsch
2.7 Messgrößen
Vakuum
Wird kontinuierlich amzwischen Vakuumanschluss und Filter gemessen (Messsignal InA1).
Minimal−/Maximalwert
Der minimale und maximale gemessene Druckwert (Vakuum) wird in der Vakuumsaugdüse gespeichert.
Die Werte gehen verloren, wenn die Versorgungsspannung derVakuumsaugdüse abgeschaltet wird.
Zyklus
Die Dauer eines Zyklus umfasst den Zeitraum von Beginn der Evakuierung über das Abwerfen bis zum
Beginn der erneuten Evakuierung(èFig.6:)
In
Out A
3
4
1
22
5
Saugen
1Zyklus
2Evakuierungszeit tevac
3Belüftungszeit tbel
4EinschaltpunktOutA
5AusschaltpunktOutA
Fig.6:Definition Zyklus, Beispiel für OutA
Belüftungs− und Evakuierungszeiten
Die minimale und maximale Belüftungs− und Evakuierungszeit wird in der Vakuumsaugdüse gemessen.
Die Werte gehen verloren, wenn die Vakuumsaugdüse abgeschaltet wird.
Messbedingungen
Evakuierungszeit:
Wird vom Beginn der Evakuierung bis zum Zeitpunkt an dem der Schaltpunkt ([SP] oder [SPmax]) von
OutA erreicht ist gemessen.

OVEM
Festo OVEM 1004b Deutsch 17
Belüftungszeit:
Wird vom Start der Belüftung bis zum Zeitpunkt an dem das Vakuum einen Wert von 0,050bar
unterschreitet gemessen.
Die Grenzwerte für die Evakuierungs− und Belüftungszeiten können über den EDIT−Modus eingestellt
werden (èKapitel 6.3 EDIT−Modus).
3 Voraussetzungen für den Produkteinsatz
Warnung
Abhängigvon der Funktionalität der Maschine/Anlage kann die Manipulation von
Signalzuständen schwere Personenschäden verursachen.
· Berücksichtigen Sie, dass das Ändern des Schaltverhaltens der Schaltausgänge im
EDIT−Modus sofort wirksam wird.
· Aktivieren Sie den Passwortschutz (Sicherheitscode), um das versehentliche Ändern
durch unbefugte Dritte zu verhindern (èKapitel6.3 EDIT−Modus).
Hinweis
Durch unsachgemäße Handhabung entstehen Fehlfunktionen.
· Stellen Sie sicher, dass die nachfolgenden Vorgaben stets eingehalten werden.
Hinweis
Das Vakuum wird als Relativdruck gemessen. Der angezeigte Druckwert entspricht der
tatsächlischen Druckdifferenz zum Umgebungsdruck. In Abhängigkeit vom aktuellen
absolutenUmgebungsdruck/Luftdruck kann der erreichbare, angezeigte Druckwert
geringer sein, als der in den technischen Daten angegebene Wert.
· Vergleichen Sie die Grenzwerte in dieser Bedienungsanleitung mit denen Ihres Einsatzfalls
(z. B. Betriebsmedium, Drücke, Kräfte, Momente, Temperaturen, Massen,Geschwindigkeiten,
Betriebsspannungen,Durchflüsse).
· Berücksichtigen Sie die Umgebungsbedingungen am Einsatzort.
· Berücksichtigen Sie die Vorschriften der Berufsgenossenschaft, des Technischen Überwachungs
vereins, des VDE oder entsprechende nationale Bestimmungen.
· Entfernen Sie die Transportvorkehrungen wie Schutzwachs, Folien (Polyamid), Kappen (Polyethylen),
Kartonagen (außer den Verschlusselementen der pneumatischen Anschlüsse).
Die Verpackungen sind vorgesehen für eine Verwertung auf stofflicher Basis (Ausnahme: Ölpapier =
Restmüll).
· Verwenden Sie den Artikel im Originalzustand ohne jegliche eigenmächtige Veränderung.

OVEM
18 Festo OVEM 1004b Deutsch
4 Einbau
Die Einbaulage ist beliebig. Montieren und verschlauchen Sie die Vakuumsaugdüse so, dass sich kein
Kondensat aus den Druckluftleitungen im Gerät ansammeln kann.
4.1 Mechanisch
4.1.1 Direkte Befestigung
Fig.7:DirekteBefestigung
· Befestigen Sie die Vakuumsaugdüse mit zwei Schrauben an der vorgesehenen Stelle (Größe der
Befestigungsschrauben èTab.5:), Anziehdrehmoment max. 2,5Nm.
Die Verwendung von entsprechenden Unterlegscheiben wird empfohlen.
oder
· Befestigen Sie die Vakuumsaugdüse an der Unterseite mit 4 Schrauben M3, Anziehdrehmoment
max. 0,8Nm.
OVEM Größe Befestigungsschrauben
05/07/10 M5
14 M4
Tab.5:Größe Befestigungsschrauben

OVEM
Festo OVEM 1004b Deutsch 19
4.1.2 Befestigung mit Zubehör
mitHutschienenbefestigung
1
Fig.8:Hutschienenbefestigung
1. Befestigen Sie die Hutschienenbefestigung mit 4 Schrauben M3 an der Unterseite der Vakuumsaug
düse, Anziehdrehmoment max. 0,8Nm.
2. Hängen Sie die Vakuumsaugdüse in die Hutschine ein und drücken sie in Pfeilrichtung.
3. Sichern Sie mit der Schraube 1die Vakuumsaugdüse an der Hutschiene.
mitBefestigungswinkel
Fig.9:Befestigungswinkel
· Befestigen Sie die Vakuumsaugdüse mit zwei Schrauben an der vorgesehenen Stelle (Größe der
Befestigungsschrauben èTab.5:), Anziehdrehmoment max. 2,5Nm.
Die Verwendung von entsprechenden Unterlegscheiben wird empfohlen.
Die Vakuumsaugdüse kann außerdem auf einer P−Leiste mit maximal 8 Plätzen montiert werden.
Information zur Montage èMontageanleitung OABM−P−Ū.

OVEM
20 Festo OVEM 1004b Deutsch
OVEM−ŪBefestigungsart
Q−/−G− über Schrauben oder Zubehör, èZubehör
−P− über P−Leiste, èZubehör
Tab.6:MerkmalBefestigungsart
4.2 Pneumatisch
· Verschlauchen Sie die QS−Steckanschlüsse (−QS, −QO, −PL, −PO) mit einem entsprechenden Schlauch.
Die Verwendung von Schlauch des Typs PUN wird empfohlen.
· Beachten Sie bei der Auswahl der Schläuche zur Verschlauchung der Vakuumsaugdüse mit Gewin
deanschlüssen (−GN, −GO) die in Tab.7: aufgeführten minimalen Innendurchmesser für Schläuche.
Typ OVEM−05
GN/GO
OVEM−07
GN/GO
OVEM−10
GN/GO
OVEM−14
GN/GO
Schlauchlänge < 0,5m < 2m < 0,5m < 2m < 0,5m < 2m < 0,5m < 2m
minimaler Schlauch−Innendurchmesser [mm]
Anschluss1
Druckluft
1 2 1,5 2 2 3 3 4
Anschluss2
Vakuum
2 3 3 4 4 5 5,5 6
Anschluss3
Abluft
2 3 3 4 4 5 5,5 6
Tab.7:MinimaleSchlauch−Innendurchmesser
· Bei Bedarf können Sie den Schalldämpfer bei OVEM−07/10/14 mit einer Schalldämpfererweiterung
verlängern (èZubehör).
4.3 Elektrisch
Warnung
· Verwenden Sie ausschließlich Stromquellen, die eine sichere elektrische Trennung
der Betriebsspannung nach IEC/DIN EN 60204−1 gewährleisten. Berücksichtigen Sie
zusätzlich die allgemeinen Anforderungen an PELV−Stromkreise gemäß
IEC/DINEN60204−1.
Hinweis
Lange Signalleitungen reduzieren die Störfestigkeit.
· Stellen Sie sicher, dass die Signalleitungen stets kürzer sind als 30m.
Other manuals for OVEM-05
3
This manual suits for next models
3
Table of contents
Languages:
Other Festo Inverter manuals
