Festool PSC 420 EB User manual

de Originalbetriebsanleitung - Akku-Stichsäge 7
en Original Instructions - Cordless jigsaw 15
fr Notice d'utilisation d'origine - scie sauteuse sans fil 23
es Manual de instrucciones original - Caladora a batería 32
it Istruzioni d’uso originali - Seghetto alternativo a batteria 41
nl Originele gebruiksaanwijzing - accu-decoupeerzaag 49
sv Originalbruksanvisning – Batteristicksåg 57
fi Alkuperäiset käyttöohjeet - Akkupistosaha 64
da Original brugsanvisning – akku stiksav 72
nb Bruksanvisning – batteridrevet stikksag 80
pt Manual de instruções original - Serra tico-tico de bateria 88
ru Оригинальное руководство по эксплуатации — Аккумуляторный лобзик 96
cs Originální návod k obsluze – akumulátorová přímočará pila 105
pl Oryginalna instrukcja obsługi - wyrzynarka akumulatorowa 113
CARVEX
PSC 420 EB
PSBC 420 EB
Festool GmbH
Wertstraße 20
D-73240 Wendlingen
+49 (0)7024/804-0
www.festool.com
718307_A / 2019-11-11

1-1
1-101-111-121-13
1-101-111-121-13
1-9
1-7
1-8
1-9
1-7
1-8
1-2
1-1
1-2
1-6 1
1-61-4 1-5
PSC 420 EB
PSBC 420 EB
1-14
1-3 1-3
1-3
1-3
1-14
1-15
1-16

2a
2b
klick
BP 18

PSC
PSC
1.
2.
ca.
3 mm
PSC
3-1
3-2
3-4
3-5
3-6
3
4- 2
4- 1
4
+
-
3-3

2
PSC
PSC
6
6-1
7-1
5-3
5-1
5-2
5
7
7-2

Akku-Stichsäge
Cordless jigsaw
Scie auteuse sans fil
Seriennummer *
Serial number *
N° de série *
(T-Nr.)
PSC 420 EB 205259, 205260
PSBC 420 EB 205263
de EG-Konformitätserklärung. Wir erklären
in alleiniger Verantwortung, dass dieses Produkt
allen einschlägigen Bestimmungen der folgenden
Richtlinien einschließlich ihrer Änderungen ent-
spricht und mit den folgenden Normen überein-
stimmt:
en EC-Declaration of Conformity. We declare
under our sole responsibility that this product is in
conformity with all relevant provisions of the fol-
lowing directives including their amendments and
complies with the following standards:
fr CE-Déclaration de conformité communau-
taire. Nous déclarons sous notre propre respons-
abilité que ce produit est conforme aux normes ou
documents de normalisation suivants:
es CE-Declaración de conformidad. Declaramos
bajo nuestra exclusiva responsabilidad que este
producto corresponde a las siguientes normas o
documentos normalizados:
it CE-Dichiarazione di conformità. Dichiariamo
sotto la nostra esclusiva responsabilità che il pre-
sente prodotto e conforme alle norme e ai docu-
menti normativi seguenti:
nl EG-conformiteitsverklaring. Wij verklaren op
eigen verantwoordelijkheid dat dit produkt voldoet
aan de volgende normen of normatieve documen-
ten:
sv EG-konformitetsförklaring. Vi förklarar i eget
ansvar, att denna produkt stämmer överens med
följande normer och normativa dokument:
fiEY-standardinmukaisuusvakuutus. Va-
kuutamme yksinvastuullisina, etta tuote on seu-
raavien standardien ja normatiivisten ohjeiden
mukainen:
da EF-konformitetserklæring. Vi erklærer at
have alene ansvaret for, at dette produkt er i over-
ensstemmelse med de følgende normer eller
normative dokumenter:
nb CE-Konformitetserklæring. Vi erklærer på
eget ansvar at dette produktet er i overensstem-
melse med følgende normer eller normative doku-
menter:
pt CE-Declaração de conformidade. Declara-
mos, sob a nossa exclusiva responsabilidade, que
este produto corresponde às normas ou aos docu-
mentos normativos citados a seguir:
ru Декларация соответствия ЕС. Мы заявляем
с исключительной ответственностью, что данный
продукт соответствует следующим нормам или
нормативным документам:
cs ES prohlašeni o shodě. Prohlašujeme s vešk-
erou odpovědnosti, že tento vyrobek je ve shodě s
nasledujicimi normami nebo normativnimi doku-
menty:
pl Deklaracja o zgodności z normami UE. Ninie-
jszym oświadczamy na własną odpowiedzialność,
że produkt ten spełnia następujące normy lub
dokumenty normatywne:
2006/42/EG, 2014/30/EU2), 2014/53/EU3),
2011/65/EU
EN 62841-1: 2015 + AC:2015,
EN 62841-2-11:2016,
EN 55014-1:20172)
EN 55014-2:20152),
EN 300 328:2016 V2.1.13),
EN 301 489-1:2017 V2.1.13),
EN 301 489-17:2017 V3.1.13),
EN 50581: 2012
Festool GmbH
Wertstr. 20, D-73240 Wendlingen
GERMANY
Wendlingen, 2019-10-31
Markus Stark
Head of Product Development
Ralf Brandt
Head of Product Conformity
1) im definierten Seriennummer-Bereich (S-Nr.) von/in the specified serial number
range (S-Nr.) from/dans la plage de numéro de série (S-Nr.) de 40000000 -
49999999
2) gilt in Kombination mit Akku/valid in combination with battery pack/valable en
combinaison avec batterie BP 18 Li 5,2 AS, BP 18 Li 6,2 AS, BP 18 Li 3,1 C
3) gilt in Kombination mit Bluetooth®Akku/valid in combination with Bluetooth®
battery pack/valable en combinaison avec Bluetooth®batterie BP 18 Li 5,2 ASI, BP
18 Li 6,2 ASI, BP 18 Li 3,1 CI
721210_A

Inhaltsverzeichnis
1 Symbole.......................................................7
2 Sicherheitshinweise....................................7
3 Bestimmungsgemäße Verwendung........... 8
4 Technische Daten........................................9
5 Geräteelemente.......................................... 9
6 Inbetriebnahme...........................................9
7 Akkupack.....................................................9
8 Einstellungen............................................ 10
9 Arbeiten mit dem Elektrowerkzeug..........12
10 Wartung und Pflege.................................. 12
11 Zubehör..................................................... 13
12 Umwelt...................................................... 14
13 Allgemeine Hinweise................................ 14

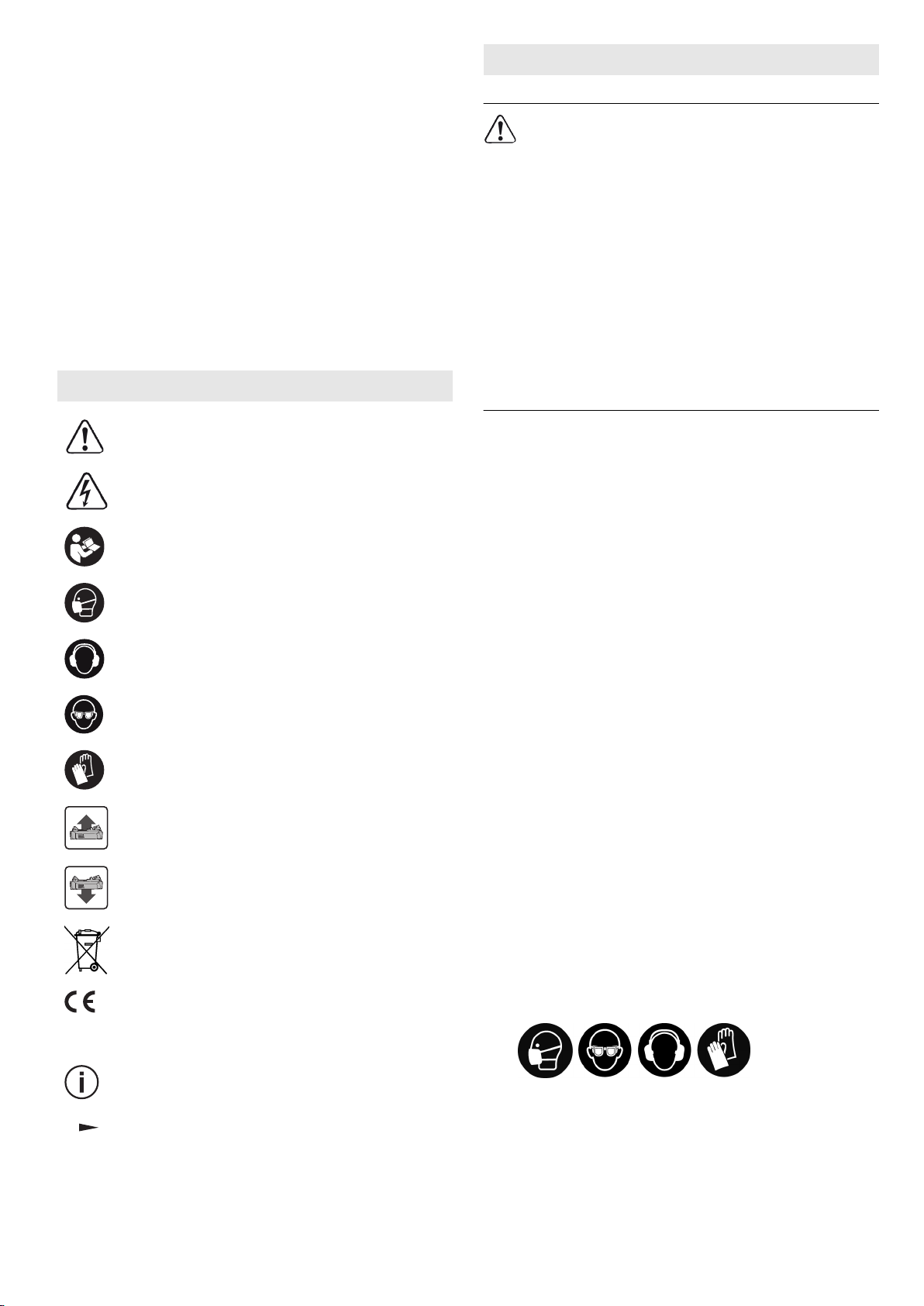

1 Symbole
Warnung vor allgemeiner Gefahr
Warnung vor Stromschlag
Betriebsanleitung, Sicherheitshinweise
lesen!
Atemschutz tragen!
Gehörschutz tragen!
Schutzbrille tragen!
Schutzhandschuhe tragen!
Akkupack einsetzen
Akkupack lösen
Nicht in den Hausmüll geben.
CE-Kennzeichnung: Bestätigt die Kon
formität des Elektrowerkzeugs mit den
Richtlinien der Europäischen Gemein
schaft.
Tipp, Hinweis
Handlungsanweisung
2 Sicherheitshinweise
2.1 Allgemeine Sicherheitshinweise für
Elektrowerkzeuge
WARNUNG! Lesen Sie alle Sicherheits
hinweise und Anweisungen. Versäumnis
se bei der Einhaltung der Sicherheitshinweise
und Anweisungen können elektrischen Schlag,
Brand und/oder schwere Verletzungen verursa
chen.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete
Begriff „Elektrowerkzeug“ bezieht sich auf
netzbetriebene Elektrowerkzeuge (mit Netzlei
tung) oder auf akkubetriebene Elektrowerkzeu
ge (ohne Netzleitung).
Beachten Sie die Betriebsanleitung des Lade
geräts und des Akkupacks.
2.2 Maschinenspezifische
Sicherheitshinweise
–Halten Sie das Elektrowerkzeug an den
isolierten Griffflächen, wenn Sie Arbeiten
ausführen, bei denen das Einsatzwerk
zeug verborgene Stromleitungen treffen
kann. Der Kontakt mit einer spannungs
führenden Leitung kann auch metallene
Geräteteile unter Spannung setzen und zu
einem elektrischen Schlag führen.
–Befestigen und sichern Sie das Werkstück
mittels Zwingen oder auf andere Art und
Weise an einer stabilen Unterlage. Wenn
Sie das Werkstück nur mit der Hand oder
gegen Ihren Körper halten, bleibt es labil,
was zum Verlust der Kontrolle führen
kann.
–Festool Elektrowerkzeuge dürfen nur in
Arbeitstische eingebaut werden, die von
Festool hierfür vorgesehen sind. Durch
den Einbau in einen anderen oder selbstge
fertigten Arbeitstisch kann das Elektro
werkzeug unsicher werden und zu schwe
ren Unfällen führen.
–Warten Sie, bis das Elektrowerkzeug zum
Stillstand gekommen ist, bevor Sie es ab
legen. Das Einsatzwerkzeug kann sich ver
haken und zum Verlust der Kontrolle über
das Elektrowerkzeug führen.
– Deformierte oder rissige Sägeblätter sowie
Sägeblätter mit stumpfen oder defekten
Schneiden dürfen nicht verwendet werden.
– Die Stichsäge ist stets mit laufendem Säge
blatt an das Werkstück anzusetzen.
Deutsch
7

–
Tragen Sie geeignete persönliche Schutz
ausrüstungen: Gehörschutz, Schutzbrille,
Staubmaske bei stauberzeugenden Arbei
ten, Schutzhandschuhe beim Bearbeiten
rauer Materialien und beim Werkzeug
wechsel.
–Beim Arbeiten können schädliche/giftige
Stäube entstehen (z.B. bleihaltiger An
strich und einige Holzarten). Das Berühren
oder Einatmen dieser Stäube kann für die
Bedienperson oder in der Nähe befindliche
Personen eine Gefährdung darstellen. Be
achten Sie die in Ihrem Land gültigen Si
cherheitsvorschriften. Schließen Sie das
Elektrowerkzeug an eine geeignete Absau
geinrichtung an.
– Schließen Sie die Maschine bei stauberzeu
genden Arbeiten stets an eine Absaugung
an.
–Stroboskoplicht kann bei Menschen mit
entsprechender Veranlagung zu epilepti
schen Anfällen führen. Verwenden Sie die
se Maschine nicht, wenn Sie diese Veranla
gung besitzen.
– Blicken Sie nicht in das Stroboskoplicht.
Der Blick in die Lichtquelle kann das Au
genlicht schädigen.
–Keine Netzteile oder Fremd-Akkupacks
zum Betreiben des Akku-Elektrowerk
zeugs verwenden. Keine Fremd-Ladege
räte zum Laden der Akkupacks verwen
den. Die Verwendung von nicht vom Her
steller vorgesehenem Zubehör kann zu ei
nem elektrischen Schlag und/oder schwe
ren Unfällen führen.
2.3 Metallbearbeitung
Bei der Bearbeitung von Metall sind aus
Sicherheitsgründen folgende Maßnahmen ein
zuhalten:
– Maschine an ein geeignetes Absauggerät
anschließen.
– Maschine regelmäßig von Staubablagerun
gen im Motorgehäuse reinigen.
– Verwenden Sie ein Metall-Sägeblatt.
– Schließen Sie dem Spanflugschutz.
Schutzbrille tragen!
2.4 Emissionswerte
Die nach EN 62841 ermittelten Werte betragen
typischerweise:
Schalldruckpegel LPA = 88 dB(A)
Schallleistungspegel LWA = 99 dB(A)
Unsicherheit K = 5 dB
VORSICHT
Beim Arbeiten eintretender Schall
Schädigung des Gehörs
► Gehörschutz benutzen.
Schwingungsemissionswert ah (Vektorsumme
dreier Richtungen) und Unsicherheit K ermittelt
entsprechend EN 62841:
PSC 420 EB PSBC 420 EB
Sägen von
Holz ah7,0 m/s215,0 m/s2
Sägen von
Metall ah8,0 m/s27,5 m/s2
Unsicherheit K 1,5 m/s21,5 m/s2
Die angegebenen Emissionswerte (Vibration,
Geräusch)
– dienen dem Maschinenvergleich,
– eignen sich auch für eine vorläufige Ein
schätzung der Vibrations- und Geräuschbe
lastung beim Einsatz,
– repräsentieren die hauptsächlichen An
wendungen des Elektrowerkzeugs.
VORSICHT
Emissionswerte können von den angegebe
nen Werten abweichen. Dies hängt ab von
der Verwendung des Werkzeugs und der Art
des bearbeiteten Werkstücks.
► Die tatsächliche Belastung während des
gesamten Betriebszyklus muss beurteilt
werden.
► Abhängig von der tatsächlichen Belastung
müssen geeignete Sicherheitsmaßnahmen
zum Schutz des Bedieners festgelegt wer
den.
3 Bestimmungsgemäße
Verwendung
Bestimmungsgemäß sind die Stichsägen zum
Sägen von Holz und holzähnlichen Werkstoffen
vorgesehen. Mit den von Festool angebotenen
Deutsch
8

Spezialsägeblättern können die Maschinen
auch zum Sägen von Kunststoff, Stahl, Alumini
um, Buntmetall und Keramikplatten verwendet
werden.
Bei nicht bestimmungsgemäßem Ge
brauch haftet der Benutzer.
Das Elektrowerkzeug ist geeignet für die Ver
wendung mit den Festool Akkupacks der Bau
reihe BP gleicher Spannungsklasse.

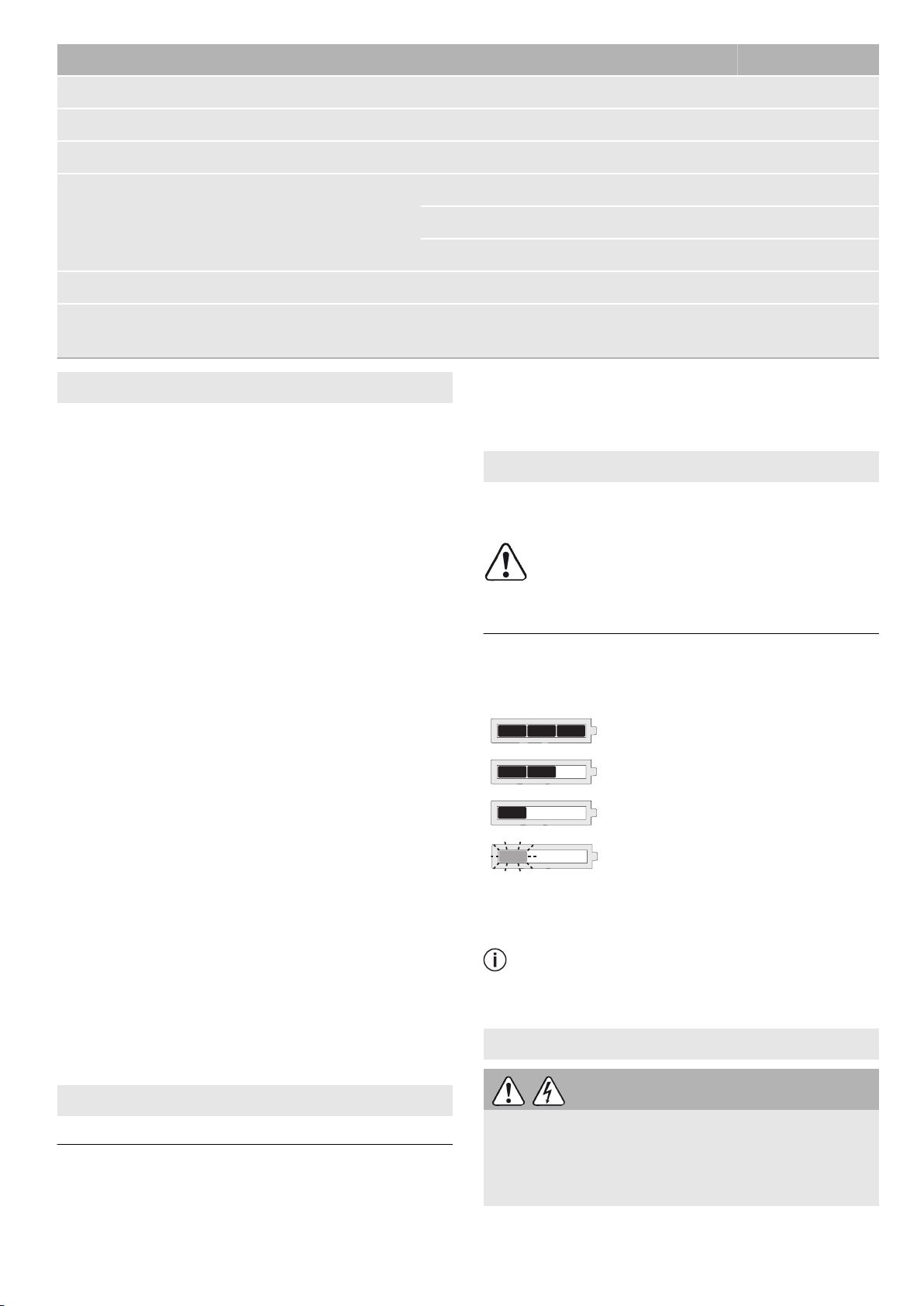

4 Technische Daten
Akku-Stichsäge PSC 420 EB PSBC 420 EB
Motorspannung 10,8 - 18 V
Hubzahl 1500 - 3800 min-1 1000 - 3800 min-1
Hublänge 26 mm
Pendelhub 4 Stufen
max. Schrägstellung (nur mit Zubehör Winkeltisch WT-
PS 400) 45° nach beiden Seiten
max. Schnitttiefe (sägeblattab
hängig) Holz 120 mm
Aluminium 20 mm
Stahl 10 mm
Gewicht ohne Akkupack 1,8 kg
Gewicht entsprechend EPTA-Procedure 01:2014 (mit Akku
pack BP 18 Li 6,2 AS) 2,5 kg

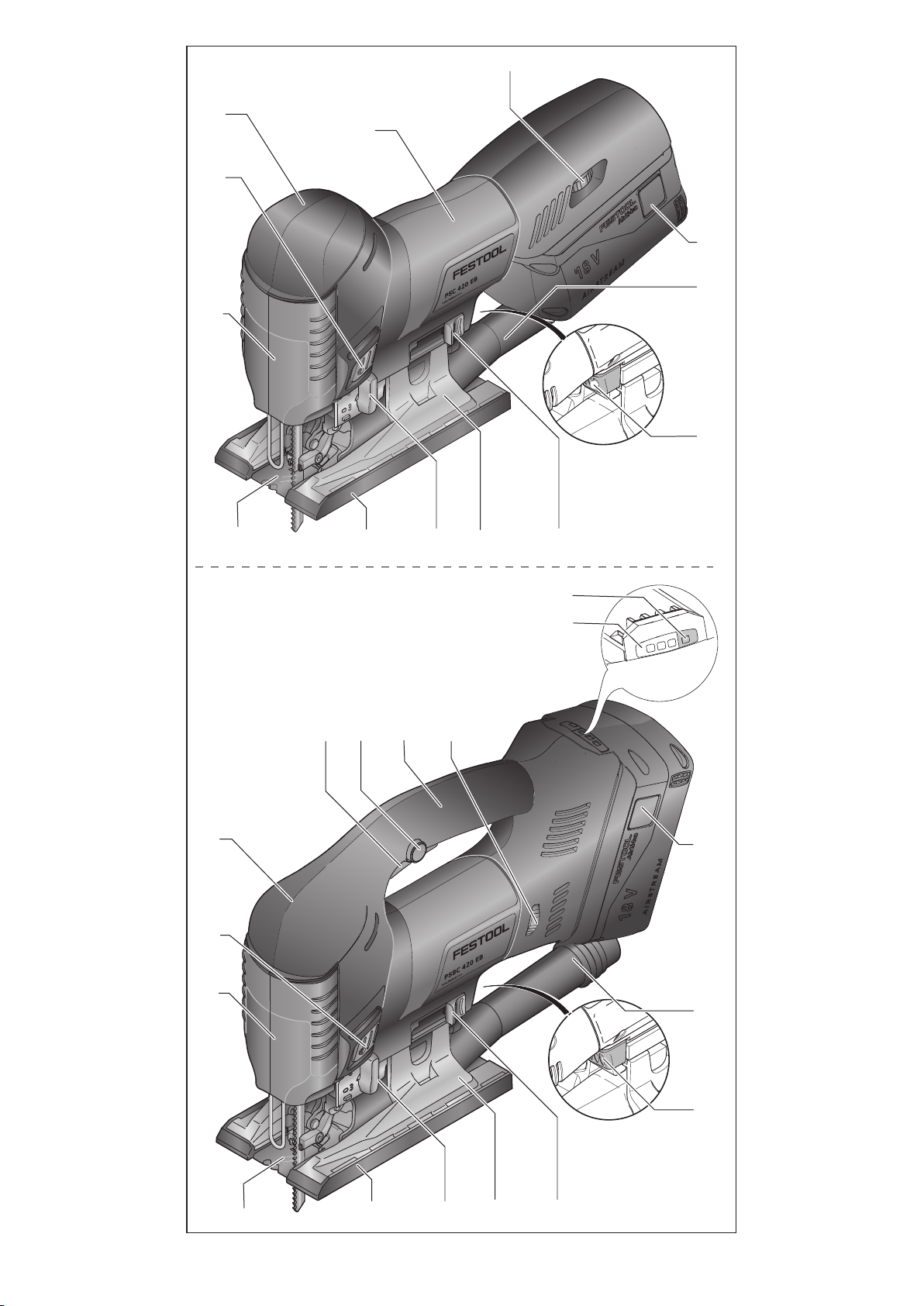

5 Geräteelemente
[1-1] Spanflugschutz
[1-2] Ein-/Ausschalter
[1-3] Griffflächen
[1-4] Gasgebeschalter (nur PSBC 420 EB)
[1-5] Einschaltsperre (nur PSBC 420 EB)
[1-6] Stellrad Hubzahlregelung
[1-7] Tasten zum Lösen des Akkupacks
[1-8] Absaugstutzen
[1-9] Sägetisch Wechselhebel
[1-10] Sägeblatt-Auswurf
[1-11] Wechselbarer Sägetisch
[1-12] Pendelhubschalter
[1-13] Laufsohle
[1-14] Spanauswurföffnung
[1-15] Taster Kapazitätsanzeige am Akku
pack
[1-16] Kapazitätsanzeige
Die angegebenen Abbildungen befinden sich
am Anfang und am Ende der Betriebsanleitung.
Abgebildetes oder beschriebenes Zubehör ge
hört teilweise nicht in den Lieferumfang.
6 Inbetriebnahme
6.1 Ein-/Ausschalten
Das Elektrowerkzeug besitzt einen Taster [1-2]
auf beiden Seiten zum Ein-/Ausschalten.
Die PSBC 420 EB besitzt zusätzlich einen Gas
gebeschalter [1-4] mit Einschaltsperre [1-5].
Verwenden Sie für Dauerbetrieb den Tas
ter [1-2].
7 Akkupack
► Akkupack einsetzen [2a]
► Akkupack abnehmen [2b]
Verletzungsgefahr! Die Akkupacks der
Baureihe BPC dürfen nur verwendet
werden, wenn der Gürtelclip vom Akku
pack entfernt wurde.
7.1 Kapazitätsanzeige
Die Kapazitätsanzeige [1-16] zeigt bei Betäti
gung der Taste [1-15] den Ladezustand des Ak
kupacks für ca. 2s an:
Deutsch
9

70‑100%
40‑70%
15‑40%
< 15% *
* Empfehlung: Akkupack vor weiterer Ver
wendung laden.
Weitere Infos zu Akkupack und Ladegerät
finden Sie in den Betriebsanleitungen von
Akkupack und Ladegerät.
8 Einstellungen
WARNUNG
Verletzungsgefahr, Stromschlag
► Vor allen Arbeiten an der Maschine die Ak
kupacks von der Maschine abnehmen!
8.1 Werkzeug wechseln
VORSICHT
Verletzungsgefahr durch heißes und schar
fes Werkzeug
► Keine stumpfen und defekten Einsatzwerk
zeuge verwenden.
► Schutzhandschuhe tragen.
Sägeblatt auswählen
Setzen Sie nur Sägeblätter mit Einno
ckenschaft (T-Schaft) ein. Das Sägeblatt
sollte nicht länger sein, als für den vorgesehe
nen Schnitt notwendig. Für eine sichere Füh
rung sollte das Sägeblatt während dem Schnitt
in jedem Punkt aus dem Werkstück unten he
raustauchen.
Verwenden Sie beim Einsatz des Winkel-
und Adaptionstisches nur geschränkte Sä
geblätter. Wir empfehlen das Festool-Sä
geblatt S 105/4 FSG.
Festool-Sägeblätter für Stichsägen sind farb
lich gekennzeichnet. Die Farbe steht für den
Werkstoff, für den das Sägeblatt geeignet ist.
Farbe Werkstoff
Gelb Holz
Rot Kunststoffe
Farbe Werkstoff
Grün Baustoffe
Blau Metall
Weitere Infos finden Sie auf der Verpackung, in
Ihrem Festool Katalog oder unter
www.festool.com.

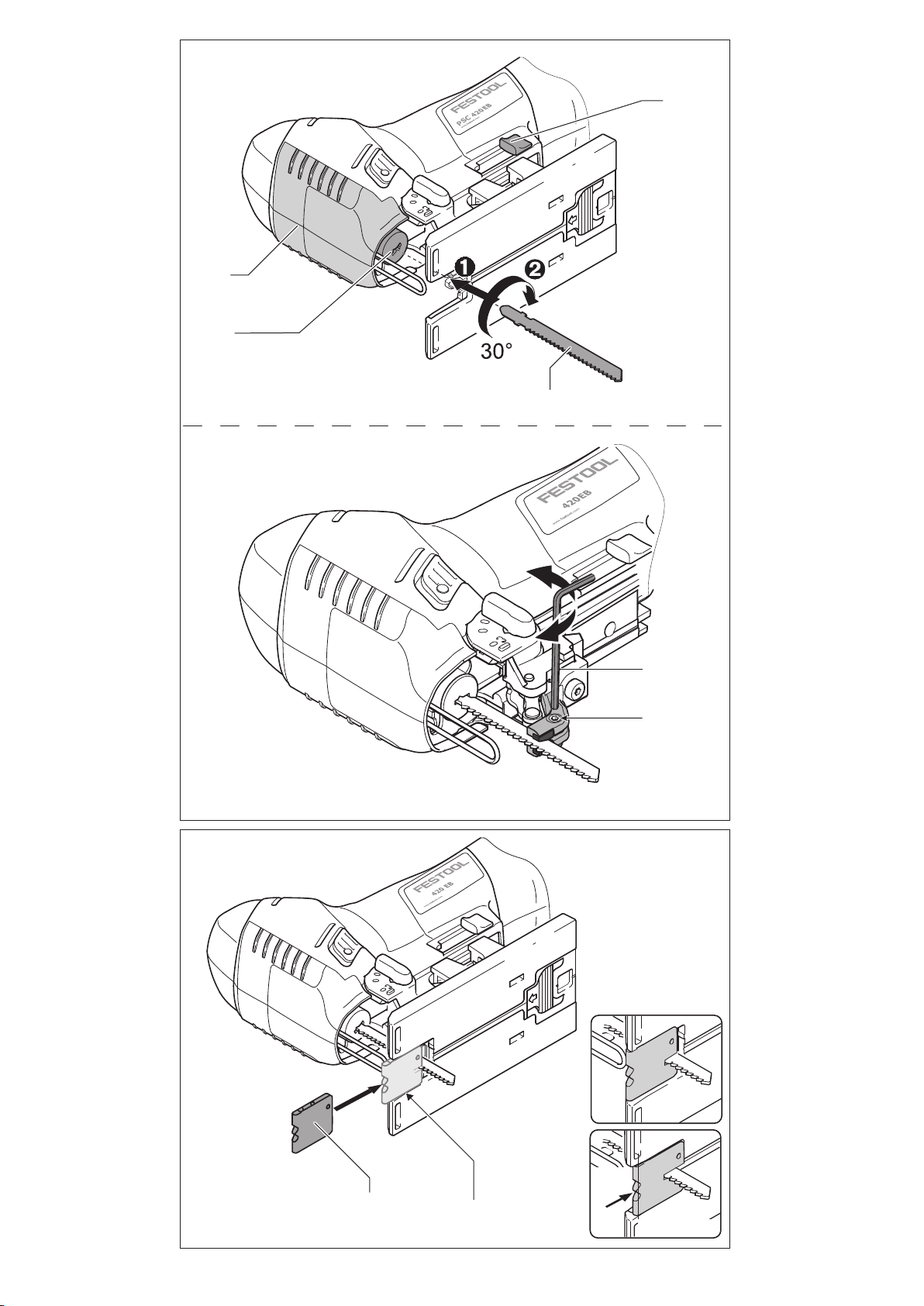

Sägeblatt einsetzen
Trennen Sie vor dem Werkzeugwechsel
stets das Elektrowerkzeug von der
Stromzufuhr!
► Schieben Sie ggf. den Spanflugschutz [3-1]
nach oben.
► Schieben Sie das Sägeblatt [3-4] mit den
Zähnen in Schnittrichtung bis zum Anschlag
in die Öffnung [3-2].
► Drehen Sie das Sägeblatt [3-4] um ca. 30°
im Uhrzeigersinn bis es einrastet.
Prüfen Sie das Sägeblatt auf festen Sitz.
Ein lockeres Sägeblatt kann herausfallen
und Sie verletzen.
Bei sehr kurzen Sägeblättern ist es sinn
voll den Sägetisch abzunehmen (siehe Ka
pitel 8.4 ), bevor Sie das Sägeblatt einset
zen.
Nach jedem Sägeblattwechsel Sägeblattfüh
rung einstellen
Die Sägeblattführung dient zur besseren Füh
rung des Sägeblattes.
► Nehmen Sie den Sägetisch ab (siehe Kapi
tel 8.4 ).
► Ziehen Sie die Schraube [3-6] mit dem In
nensechskantschlüssel [3-5] an, so dass
die Backen am Sägeblatt beinah anliegen.
HINWEIS
Beschädigung der Maschine, des Sägeblat
tes
► Schraube [3-6] nicht zu fest anziehen! Das
Sägeblatt muss sich noch leicht bewegen
lassen.
Sägeblatt auswerfen
Halten Sie das Elektrowerkzeug beim Aus
werfen des Sägeblattes so, dass keine
Personen oder Tiere durch das ausgewor
fene Sägeblatt verletzt werden.
► Schieben Sie den Sägeblatt-Auswurf [3-3]
bis zum Anschlag nach vorne.
Sägeblatt wird mechanisch herausgeschoben.
Deutsch
10

Der Werkzeugwechsel ist nur in oberer
Stellung der Werkzeugaufnahme möglich.
Wenn der Sägeblattwechsel nicht möglich ist:
Stichsäge 3 - 10 Sek. mit hoher Drehzahl laufen
lassen. Sägeblatt-Auswurf [3-3] erneut betäti
gen.
8.2 Spanflugschutz verwenden
Der Spanflugschutz [3-1] verhindert ein Weg
schleudern der Späne und verbessert die Wirk
samkeit der Spanabsaugung.
► Schieben Sie den Spanflugschutz [3-1] mit
leichtem Druck nach unten.
8.3 Splitterschutz einsetzen
Der Splitterschutz ermöglicht Schnitte mit aus
rissfreien Schnittkanten auch auf der Austritts
seite des Sägeblattes.
► Schieben Sie bei ausgeschalteter Maschine
den Splitterschutz [4-1] bis zum Sägeblatt
auf die Führung [4-2],
► schalten Sie die Stichsäge ein,
► schieben Sie bei laufender Maschine den
Splitterschutz an einer ebenen Fläche
(nicht mit der Hand!) so weit hinein, bis die
ser mit der Vorderkante des Sägetisches
bündig ist (Drehzahlstufe 5). Der Splitter
schutz wird dabei eingesägt.
Nach Abnutzung kann der Splitterschutz
ca. 3 mm weiter nach hinten geschoben
werden und weiter verwendet werden.
Damit der Splitterschutz zuverlässig funk
tioniert, muss er beidseitig dicht am Säge
blatt abschließen. Daher sollte für aus
rissfreie Schnitte bei jedem Sägeblatt
wechsel auch ein neuer Splitterschutz ein
gesetzt werden.
8.4 Sägetisch wechseln
► Öffnen Sie den Wechselhebel [1-9].
► Nehmen Sie den Sägetisch nach unten ab.
Die Montage erfolgt in umgekehrter Rei
henfolge! Achten Sie darauf, dass der Sä
getisch fest in der Führung sitzt.
Anstatt des Sägetisches kann an der Aufnahme
der Winkeltisch WT-PS 400 oder der Adaptions
tisch ADT-PS 400 montiert werden.
Sägen Sie nie ohne den Sägetisch, oder
einen von Festool im Zubehörprogramm
angebotenen Tisch!
8.5 Absaugung
WARNUNG
Gesundheitsgefährdung durch Stäube
► Nie ohne Absaugung arbeiten.
► Nationale Bestimmungen beachten.

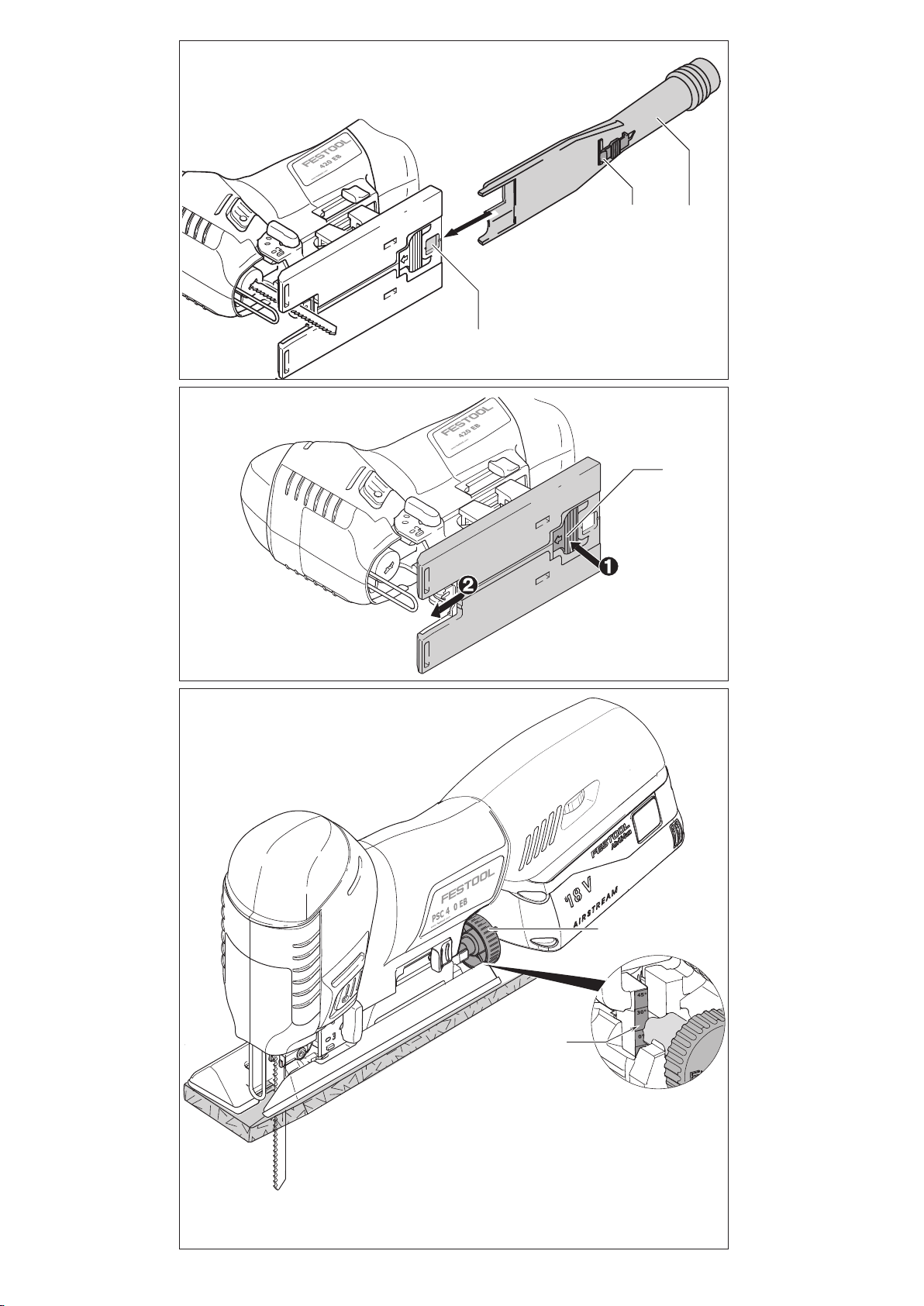

Mit dem Absaugadapter [5-3] lassen sich die
Stichsägen an ein Absauggerät (Schlauch
durchmesser 27 mm) anschließen.
► Stecken Sie den Absaugadapter in die hinte
re Öffnung des Sägetisches, so dass der
Haken [5-2] in die Aussparung [5-1] einras
tet.
► Zum Abnehmen des Absaugadapters drü
cken Sie den Haken [5-2].
Durch die geringe Leistungsaufnahme der
Maschine (niedriger Energieverbrauch)
schalten Absauggeräte mit Einschalt-Au
tomatik manchmal erst beim eigentlichen
Sägeschnitt ein.
► Stellen Sie das Absauggerät bei speziellen
Anwendungsfällen (z.B. niedrige Hubzahl,
weiches Holz) auf Dauerbetrieb.
8.6 Pendelhub einstellen
Um unterschiedliche Materialien mit optimalem
Vorschub bearbeiten zu können, besitzen die
Pendelstichsägen einen verstellbaren Pendel
hub. Mit dem Pendelhubschalter [1-12] wird
die gewünschte Stellung gewählt:
Stellung 0 = Pendelhub aus
Stellung 3 = maximaler Pendelhub
Empfohlene Einstellung des Pendelhubs
Weichholz, Spanplatten, Holzfaserplat
ten 1 - 3
Tischlerplatten, Sperrholz, Kunststoff 1 - 2
Keramik 0
Aluminium, NE-Metalle 0 - 2
Stahl, Hartholz 0 - 1
8.7 Hubzahlregelung
Die Hubzahl lässt sich mit dem Stellrad [1-6]
stufenlos zwischen 1500 und 3800 min-1
(PSBC 420 EB: 1000 - 3800 min-1) einstellen.
Damit können Sie die Schnittgeschwindigkeit
dem jeweiligen Werkstoff optimal anpassen.
In Stellung A ist die automatische Last-Erken
nung aktiviert: Die Hubzahl ist im Leerlauf re
duziert und wird beim Eintritt in das Werkstück
auf den höchsten Wert geregelt.
Deutsch
11

Empfohlene Hubzahl (Stellung des Stellrades)
Hartholz, Weichholz, Tischlerplatten,
Sperrholz, Spanplatten A
Holzfaserplatten 4 ‑ A
Kunststoff 3 ‑ A
Keramik, Aluminium, NE-Metalle 3 ‑ 5
Stahl 2 ‑ 4
9 Arbeiten mit dem
Elektrowerkzeug
VORSICHT
Stark stauberzeugende Werkstoffe
Schädigung der Maschine durch Staubein
tritt, Verletzungsgefahr
► Nicht über Kopf bearbeiten.
Verwenden Sie beim Bearbeiten kleiner oder
dünner Werkstücke immer eine stabile Unter
lage bzw. das CMS-Modul (Zubehör).
Halten Sie beim Arbeiten das Elektrowerkzeug
am Handgriff und führen Sie es entlang der ge
wünschten Schnittlinie. Für präzise Schnitte
und einen ruhigen Lauf führen Sie das Elektro
werkzeug mit beiden Händen.
9.1 Frei geführtes Sägen nach Anriss
Durch seine Dreieckspitze zeigt der Splitter
schutz [4-1] die Schnittlinie des Sägeblattes an.
Er erleichtert dadurch das Sägen nach Anriss.
9.2 Beleuchtung
WARNUNG
Sägeblattposition kann durch das Strobo
skoplicht täuschen
Verletzungsgefahr
► Sorgen Sie am Arbeitsplatz für gute Be
leuchtung.
Zur Beleuchtung der Schnittlinie ist ein Dauer
licht bzw. Stroboskoplicht eingebaut:
bis ca. 2100 min-1: Dauerlicht
ab ca. 2100 min-1: Stroboskoplicht
Bei Überkopfstellung (+/- 45°) ist die Be
leuchtung vollständig ausgeschalten.
Bei Bedarf können Sie die Beleuchtung anpas
sen:
► Stecken Sie das Elektrowerkzeug ein.
► Halten Sie beide Taster [1-2] gleichzeitig
für ca. 10 s gedrückt bis ein Piepton ertönt.
► Lassen Sie beide Taster [1-2] los.
► Drücken Sie den linken Taster (auf der Seite
des Pendelhubs) um die angegebene An
zahl, um den gewünschten Modus auszu
wählen:
Mo
dus Anzeige wäh rend der Ein
stellung
Verhalten während
des Betriebs
1 Beleuchtung
blinkt mit Stroboskop (Standard)
2 Beleuchtung
Ein Dauerlicht ohne Stroboskop
3 Beleuchtung
Aus Beleuchtung aus geschaltet
► Drücken Sie den rechten Taster, um die
Einstellung zu speichern.
9.3 Akustische Warnsignale
Akustische Warnsignale ertönen bei folgenden
Betriebszuständen und die Maschine schaltet
ab:
Akku leer oder Maschine
überlastet.
– Wechseln Sie den Akku.
– Belasten Sie die Maschine
weniger.
Maschine ist überhitzt.
– Nach Abkühlung können
Sie die Maschine wieder in
Betrieb nehmen.
LiIon-Akkupack ist überhitzt
oder defekt.
– Prüfen Sie die Funktions
fähigkeit bei abgekühltem
Akkupack mit dem Lade
gerät.
10 Wartung und Pflege
WARNUNG
Verletzungsgefahr, Stromschlag
► Vor allen Wartungs- und Pflegearbeiten
stets den Akkupack von dem Elektrowerk
zeug abnehmen.
► Alle Wartungs- und Reparaturarbeiten, die
ein Öffnen des Motorgehäuses erfordern,
dürfen nur von einer autorisierten Kunden
dienstwerkstatt durchgeführt werden.
Deutsch
12

Kundendienst und Reparatur nur
durch Hersteller oder durch Ser
vicewerkstätten. Nächstgelegene
Adresse unter: www.festool.de/
service
Nur original Festool Ersatzteile ver
wenden! Bestell-Nr. unter:
www.festool.de/service
EKAT
1
235
4
10.1 Folgende Hinweise beachten
► Kontrollieren Sie die Führungsrolle regel
mäßig auf Verschleiß.
► Reinigen Sie regelmäßig die Spanflughaube
von Staubablagerungen.
► Reinigen Sie regelmäßig die Laufsohle, um
Kratzer und Riefen auf der Oberfläche zu
vermeiden.
► Beschädigte Schutzeinrichtungen und Teile
müssen sachgemäß durch eine anerkannte
Fachwerkstatt repariert oder ausgewech
selt werden, soweit nichts anderes in der
Betriebsanleitung angegeben ist.
► Zur Sicherung der Luftzirkulation müssen
die Kühlluftöffnungen im Motorgehäuse
stets frei und sauber gehalten werden.
►Die Anschlusskontakte am Elektrowerk
zeug, Ladegerät und Akkupack sauber hal
ten.
10.2 Spanauswurföffnung reinigen
Reinigen Sie die Spanauswurföffnung [1-14] re
gelmäßig, um ein Verstopfen zu vermeiden:
► Entfernen Sie den Spanflugschutz,
► reinigen Sie die Spanauswurföffnung mit ei
nem Pinsel oder saugen Sie sie aus,
► setzen sie den Spanflugschutz wieder ein.
11 Zubehör
Die Bestellnummern für Zubehör und Werkzeu
ge finden Sie in Ihrem Festool Katalog oder im
Internet unter „www.festool.com“.
11.1 Sägeblätter, sonstiges Zubehör
Um unterschiedliche Werkstoffe rasch und sau
ber schneiden zu können, bietet Ihnen Festool
für alle Einsatzfälle speziell auf Ihre Festool
Stichsäge abgestimmte Sägeblätter an.
11.2 Sägen mit Spezial-Laufsohlen
Mit den Spezial-Laufsohlen schützen Sie hoch
wertige Oberflächen vor Kratzern und Riefen.
► Drücken Sie die Laufsohle an der Positi
on [6-1] ein.
► Schieben Sie gleichzeitig die Laufsohle nach
vorne.
► Setzen Sie eine andere Laufsohle auf und
schieben Sie diese bis zum Einrasten nach
hinten.
11.3 Sägen mit dem Winkeltisch
Der Winkeltisch WT-PS 400 dient zum
Sägen von Innen- und Außenwinkeln bis
45° und von Rohren.
Beim Sägen mit dem Winkeltisch ist keine Ab
saugung möglich!
Winkeltisch montieren
► Nehmen Sie den Sägetisch [1-11] ab, (siehe
Kapitel 8.4 ).
► Setzen Sie den Winkeltisch an der Säge
tischaufnahme auf.
► Schließen Sie den Wechselhebel [1-9].
Achten Sie darauf, dass der Winkeltisch fest in
der Führung sitzt.
Winkel einstellen
► Drehen Sie am Stellrad [7-1] um den ge
wünschten Winkel einzustellen.
Mit Hilfe der Skala [7-2] können Sie die Werte
-45°, 0° und +45° einstellen.
WARNUNG
Sägen von Schnitttiefen
Verletzungsgefahr
► Wählen Sie die Sägeblattlänge und die
Schnitttiefe so, dass das Sägeblatt in jedem
Fall in dem Werkstück eingetaucht bleibt.
Bei 0° Schnitten empfehlen wir den Win
keltisch auf eine leicht negative Gradzahl
einzustellen, um einen stabilen Lauf zu
garantieren.
11.4 Sägen mit dem Adaptionstisch
Der Adaptionstisch ADT-PS 400 dient zur An
bringung Ihrer Stichsäge an der Festool Füh
rungsschiene und dem Kreisschneider KS-
PS 400.
Mit Führungsschiene und Kreisschnei
der: max. Materialstärke 20 mm beach
ten und nur geschränkte Sägeblätter (FSG) ver
wenden.
Adaptionstisch montieren
► Nehmen Sie den Sägetisch [1-11] ab, (siehe
Kapitel 8.4 ).
► Setzen Sie den Adaptionstisch [8-1] an der
Sägetischaufnahme auf.
► Schließen Sie den Wechselhebel [1-9].
Achten Sie darauf, dass der Adaptionstisch fest
in der Führung sitzt.
Deutsch
13

Verwenden Sie den Absaugstutzen [1-8]
auch mit dem Adaptionstisch.
Adaption an die Führungsschiene FS 2
Der Einsatz des Festool Führungssystems FS 2
(Bild [9]) erleichtert Ihnen das Herstellen ge
rader und präziser Schnitte.
► Setzen Sie die Stichsäge mit montiertem
Adaptionstisch [8-1] auf die Führungsschie
ne auf.
Adaption an den Kreisschneider
Mit dem Kreisschneider lassen sich kreisförmi
ge Schnitte mit einem Durchmesser zwischen
120 und 3000 mm herstellen. Der Kreisschnei
der kann von beiden Seiten am Adaptionstisch
montiert werden.
► Setzen Sie die Stichsäge mit Adaptionstisch
auf den Adapter [10-1] am Kreisschneider
auf.
► Stecken Sie den Zentrierdorn [10-2] in die
Bohrung [10-4] des Kreisschneiders, die in
der Flucht zu Sägeblatt liegt.
► Klemmen Sie das Maßband am Kreis
schneider mit dem Drehknopf [10-5].
Empfohlene Einstellungen beim Sägen mit dem
Kreisschneider:
► Sägen Sie gegen den Uhrzeigersinn.
► Sägen Sie mit langsamem Vorschub.
► Stellen Sie den Pendelhub [1-12] auf 0 - 1.
► Stellen Sie die Hubzahl [1-6] auf 1 - 5.
Bewahren Sie den Zentrierdorn in der Ga
rage [10-3] auf.
Halbstationäres Sägen mit dem Festool Sys
tem CMS
Durch den Einbau der Stichsäge in das Festool
System CMS erhält man eine halbstationäre
Tischsäge für Formschnitte. Informationen
hierzu gibt Ihnen der Prospekt CMS.
► Setzen Sie Ihre Stichsäge mit Adaptions
tisch, wie in der Bedienungsanleitung des
CMS-PS beschrieben, in das CMS ein.
12 Umwelt
Gerät nicht in den Hausmüll werfen!
Geräte, Zubehör und Verpackungen ei
ner umweltgerechten Wiederverwertung
zuführen. Geltende nationale Vorschriften be
achten.
Nur EU: Gemäß Europäischer Richtlinie über
Elektro- und Elektronik-Altgeräte und Umset
zung in nationales Recht, müssen verbrauchte
Elektrowerkzeuge getrennt gesammelt und ei
ner umweltgerechten Wiederverwertung zuge
führt werden.
Informationen zur REACh: www.festool.com/
reach
13 Allgemeine Hinweise
13.1 Bluetooth®
Die Wortmarke Bluetooth® und die Logos sind
eingetragene Marken von Bluetooth SIG, Inc.
und werden von der TTS Tooltechnic Sys
tems AG & Co. KG und somit von Festool unter
Lizenz verwendet.
Deutsch
14

Contents
1 Symbols.....................................................15
2 Safety warnings.........................................15
3 Intended use..............................................16
4 Technical data........................................... 16
5 Parts of the machine.................................17
6 Commissioning..........................................17
7 Battery pack.............................................. 17
8 Settings......................................................17
9 Working with the electric power tool........19
10 Service and maintenance..........................20
11 Accessories............................................... 21
12 Environment..............................................22
13 General information..................................22

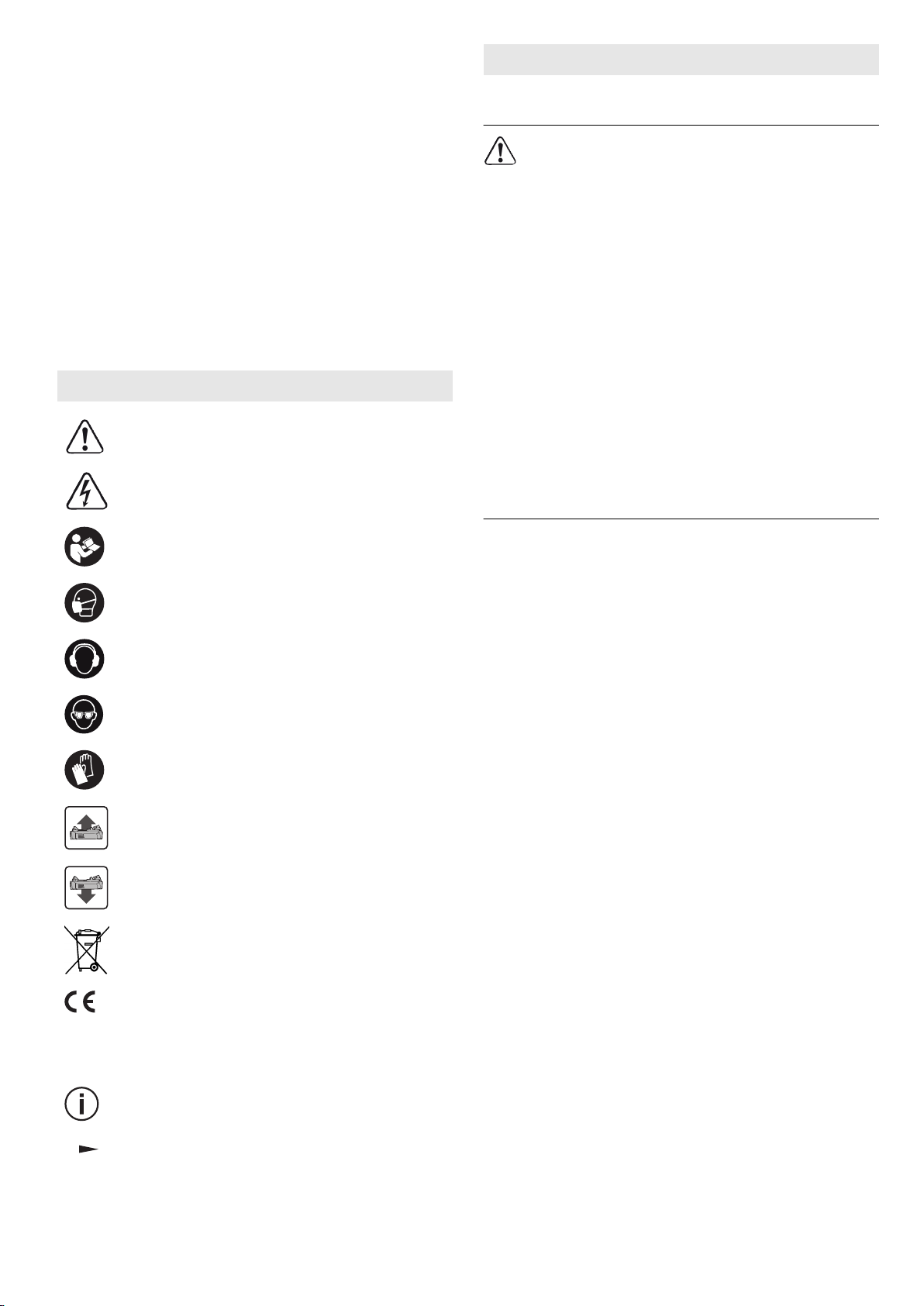

1 Symbols
Warning of general danger
Warning of electric shock
Read the operating manual and safety
instructions.
Wear a dust mask.
Wear ear protection.
Wear protective goggles.
Wear protective gloves.
Inserting the battery pack
Removing the battery pack
Do not dispose of it with domestic
waste.
CE marking: Confirms the conformity
of the power tool with the European
Community directives.
Tip or advice
Handling instruction
2 Safety warnings
2.1 General power tool safety warnings
WARNING! Read all safety warnings, in
structions, illustrations and specifica
tions provided with this power tool. Failure to
follow all instructions listed below may result in
electric shock, fire and/or serious injury.
Save all warnings and instructions for future
reference.
The term "power tool" in the warnings refers to
your mains-operated (corded) power tool or
battery-operated (cordless) power tool.
Follow the operating manual for the charger
and the battery pack.
2.2 Machine-specific safety notices
–Hold the power tool by insulated gripping
surfaces, when performing an operation
where the cutting accessory may contact
hidden wiring. Cutting accessory contact
ing a "live" wire may make exposed metal
parts of the power tool "live" and could give
the operator an electric shock.
–Use clamps or another practical way to se
cure and support the workpiece to a stable
platform. Holding the workpiece by hand or
against your body leaves it unstable and
may lead to loss of control.
–Festool electric power tools must only be
installed on work tables provided by
Festool for this purpose. If the tool is in
stalled in another, or self-made, work ta
ble, it can become unstable and result in
serious accidents.
–Wait until the power tool has come to a
complete halt before placing it down. The
insertion tool can get caught and lead to a
loss of control of the power tool.
– Deformed or cracked saw blades and saw
blades with blunt or broken cutting edges
must not be used.
– The saw blade on the jigsaw must always
be running when it makes contact with the
workpiece.
–
Wear suitable personal protective equip
ment: Ear protection, protective goggles,
dust mask for work that generates dust,
protective gloves for working with rough
materials and for changing tools.
–Harmful/poisonous dust may be produced
when working (e.g. paint products con
English
15

taining lead and some types of wood).
Contact with or inhalation of this dust may
pose a risk for the operating personnel or
persons in the vicinity. Comply with the
safety regulations that apply in your coun
try.
– Always connect the machine to a dust ex
tractor when performing work that gener
ates dust.
–Stroboscopic light can cause epileptic
seizures. Do not use this machine if you
are susceptible to epileptic seizures.
– Do not look into the stroboscope light.
Looking into the light source can damage
your vision.
–Do not use power supply units or third-
party battery packs to operate cordless
power tools. Do not use third-party charg
ers to charge the battery packs. The use of
accessories not expressly authorised by the
manufacturer can result in electric shocks
and/or serious accidents.
–Only for AS/NZS: The tool shall always be
supplied via residual current device with a
rated residual current of 30 mA or less.
2.3 Metal processing
When processing metal, the following
measures must be taken for safety reasons:
– Connect the machine to a suitable dust ex
tractor.
– Regularly remove dust deposits in the mo
tor housing.
– Use a saw blade specifically designed for
the cutting of metal.
– Close the chip guard.
Wear protective goggles.
2.4 Emission levels
The levels determined in accordance with
EN 62841 are typically:
Sound pressure level LPA = 88 dB(A)
Sound power level LWA = 99 dB(A)
Uncertainty K = 5 dB
CAUTION
Noise generated when working
Risk of damage to hearing
► Use ear protection.
Vibration emission level ah (vector sum for
three directions) and uncertainty K measured in
accordance with EN 62841:
PSC 420 EB PSBC 420 EB
Sawing wood ah7.0 m/s215.0 m/s2
Sawing metal ah8.0 m/s27.5 m/s2
Uncertainty K 1.5 m/s21.5 m/s2
The specified emission levels (vibration, noise)
– are used to compare machines.
– They are also used for making preliminary
estimates regarding vibration and noise
load during operation.
– They represent the primary applications of
the power tool.
CAUTION
The emission values may deviate from the
specified values. This is dependent on how
the tool is used and the type of workpiece
being machined.
► The actual load during the entire operating
cycle must be evaluated.
► Depending on the actual load, suitable pro
tective measures must be defined in order
to protect the operator.
3 Intended use
Jigsaws are designed for sawing wood and ma
terials similar to wood. With the special saw
blades offered by Festool, these machines can
also be used for sawing plastic, steel, alumini
um, non-ferrous metal and ceramic plates.
The user is liable for improper or non-in
tended use.
This power tool is suitable for use with
BP Festool battery packs of the same voltage
class.
4 Technical data
Cordless jigsaw PSC 420 EB PSBC 420 EB
Motor voltage 10.8–18 V
Stroke rate 1500–3800 rpm 1000–3800 rpm
English
16

Cordless jigsaw PSC 420 EB PSBC 420 EB
Stroke length 26 mm
Pendulum stroke 4 settings
Max. inclination (only with accessory WT-PS 400 angle table) 45° to both sides
Max. cutting depth (depending on saw
blade) Wood 120 mm
Aluminium 20 mm
Steel 10 mm
Weight excl. battery pack 1.8 kg
Weight as per EPTA-Procedure 01:2014 (with battery pack
BP 18 Li 6.2 AS) 2.5 kg
5 Parts of the machine
[1-1] Chip guard
[1-2] On/off switch
[1-3] Gripping surfaces
[1-4] Variable speed trigger (only PSBC 420
EB)
[1-5] Safety lock (only PSBC 420 EB)
[1-6] Adjusting wheel for stroke rate con
trol
[1-7] Buttons for releasing the battery pack
[1-8] Extractor connector
[1-9] Saw table change lever
[1-10] Saw blade ejection
[1-11] Replaceable saw table
[1-12] Pendulum stroke switch
[1-13] Base runner
[1-14] Chip ejection opening
[1-15] Capacity display button on battery
pack
[1-16] Capacity display
The illustrations specified are located at the be
ginning and end of the operating instructions.
Accessories shown or described are not always
included in the scope of delivery.
6 Commissioning
6.1 Switching on/off
The power tool features a switch [1-2] on both
sides to turn it on and off.
The PSBC 420 EB also has a variable speed
trigger [1-4] with a safety lock [1-5]. For con
tinuous operation, use the button [1-2].
7 Battery pack
► Inserting the battery pack [2a]
► Removing the battery pack [2b]
Risk of injury! Always remove the belt
clip from battery packs from the BPC
series prior to use.
7.1 Capacity display
The capacity display [1-16] indicates the charge
of the battery pack for approx. 2 seconds after
the button [1-15] is pressed:
70‑100%
40‑70%
15‑40%
< 15% *
* Recommendation: Charge the battery pack
before any further use.
Further information about the battery pack
and charger can be found in the corre
sponding operating manual.
8 Settings
WARNING
Risk of injury, electric shock
► Always disconnect the battery packs from
the machine before performing any type of
work on the machine!
English
17

8.1 Changing tools
CAUTION
Risk of injury from hot and sharp tool
► Do not use any blunt or faulty tools.
► Wear protective gloves.
Selecting the saw blade
Only use saw blades with a T-shank. The
saw blade should not be longer than that
required for the intended cut. To ensure safe
guidance, during the cut the saw blade should
emerge at the bottom of the workpiece at every
point.
Only use cross-set saw blades when using
angle tables and base adapters. We rec
ommend the S 105/4 FSG Festool saw
blade.
Festool saw blades for jigsaws are colour-co
ded. The colour represents the material for
which the saw blade is suited.
Colour Material
Yellow Wood
Red Plastics
Green Building materials
Blue Metal
More information can be found on the packag
ing, in your Festool catalogue or at
www.festool.com.
Inserting the saw blade
Always disconnect the power tool from
the power supply before changing
blades.
► If necessary, lift up the chip guard [3-1].
► Slide the saw blade [3-4] into the opening
[3-2] as far as the stop with its teeth in the
cutting direction.
► Turn the saw blade [3-4] clockwise by ap
prox. 30° until it engages.
Check that the saw blade is secure. A
loose saw blade can fall out and cause an
injury.
If the saw blade is very short, it is advisa
ble to remove the saw table (see section
8.4 ) before inserting the saw blade.
Adjust the saw blade guide after every saw
blade change
The saw blade guide was designed to improve
guidance of the saw blade.
► Remove the saw table (see section 8.4 ).
► Tighten the screw [3-6] using the hex
key [3-5] until the jaws are almost touching
the saw blade.
NOTICE
Damage to the machine or saw blade
► Do not tighten the screw [3-6] too much. It
must be possible to move the saw blade
slightly.
Ejecting the saw blade
When ejecting the saw blade, hold the
power tool such that no persons or ani
mals can be injured.
► Push the saw blade ejection [3-3] forwards
as far as the stop.
Saw blade ist thrust out mechanically.
A tool change is only possible when the
tool holder is located in the upper position.
When changing the saw blade is not possible:
Let the jigsaw run at a high speed for 3–10 sec
onds. Actuate the saw blade ejection [3-3]
again.
8.2 Using the chip guard
The chip guard [3-1] prevents chips from flying
away and improves the efficiency of the chip ex
traction system.
► Apply slight pressure to push the chip
guard [3-1] downwards.
8.3 Inserting the splinterguard
The splinterguard prevents the edges of the
material from splintering during the cut, even
at the end where the saw blade exits the mate
rial.
► Switch off the machine and slide the splin
terguard [4-1] onto the guide [4-2] and up
to the saw blade.
► Switch on the jigsaw.
► On a level surface, slide in the splinterguard
(not using your hand!) while the machine is
operating until it is flush with the front edge
of the saw table (speed setting 5). This cuts
into the splinterguard.
When it is worn, push the splinterguard
approx. 3 mm further to the rear and con
tinue using it.
English
18

To guarantee reliable operation of the
splinterguard, it must seal tightly on both
sides of the saw blade. A new splinter
guard should therefore be fitted after ev
ery saw blade change to guarantee splint
er-free cuts.
8.4 Changing the saw table
► Open the change lever [1-9].
► Remove the saw table downwards.
Assembly is performed in reverse se
quence to removal. Ensure that the saw
table is firmly seated in the guide.
Instead of the saw table, the WT-PS 400 angle
table or ADT-PS 400 base adapter can be instal
led at the support.
Never saw without the saw table, or one
of the other tables or adapters offered in
the Festool accessories range.
8.5 Extraction
WARNING
Health risk due to dust
► Always work with an extractor.
► Comply with national regulations.
The extraction adapter [5-3] allows jigsaws to
be connected to a dust extractor (hose diameter
27 mm).
► Insert the extraction adapter in the rear
opening of the saw table so that the
hook [5-2] engages in the recess [5-1].
► To remove the extraction adapter, press the
hook [5-2].
Due to the low power consumption of the
machine (low energy consumption), dust
extractors with an automatic switch-on
function will sometimes only start up when
the actual cut is made.
► Set the dust extractor to continuous opera
tion for special applications (e.g. low stroke
rate, soft wood).
8.6 Adjusting the pendulum stroke
In order to saw different materials with the
proper rate of advance the pendulum stroke
can be adjusted. Set the required stroke via the
pendulum stroke switch [1-12]:
Position 0 = pendulum stroke disabled
Position 3 = maximum pendulum stroke
Recommended pendulum stroke setting
Softwood, chip board, wood fibreboard 1 - 3
Blockboard, plywood, plastic 1 - 2
Ceramics 0
Aluminium, non-ferrous metals 0 - 2
Steel, hardwood 0 - 1
8.7 Stroke rate control
Using the adjusting wheel [1-6], the stroke rate
can be continuously adjusted between 1500 and
3800 rpm (PSBC 420 EB: 1000–3800 rpm). This
enables you to optimise the cutting speed to
suit the respective material.
Automatic load detection is activated in posi
tion A: The stroke rate drops when idling and is
adjusted to the highest setting when the work
piece is introduced.
Recommended stroke rate (position of the ad
justing wheel)
Hard and soft wood, blockboard, ply
wood, chipboard A
Fibreboard 4–A
Plastic 3–A
Ceramic, aluminium, non-ferrous met
als 3–5
Steel 2–4
9 Working with the electric
power tool
CAUTION
Materials which produce a lot of dust
Damage to the machine due to the ingress of
dust, risk of injury
► Do not work overhead.
When working on small or thin workpieces, al
ways use a stable base, or the CMS module (ac
cessory).
When working, hold the electric power tool by
the handle and guide it along the desired cut
ting line. For precise cuts and smooth running,
use two hands to guide the electric power tool.
9.1 Free saw guidance along a scribe mark
The triangular pointer on the splinterguard
[4-1] indicates the cutting line of the saw blade.
This facilitates sawing along a scribe mark.
English
19

9.2 Lighting
WARNING
Stroboscopic light could lead to misjudge
ment of the saw blade position
Risk of injury
► Ensure the work area is well illuminated.
A steady light or stroboscopic light is installed
to illuminate the cutting line:
Up to approx. 2100 rpm: Steady light
From approx. 2100 rpm upwards: Stroboscopic
light
In the overhead position (+/- 45°), the
lighting is switched off completely.
If required, you can adjust the lighting:
► Plug in the electric power tool.
► Press both buttons [1-2] simultaneously
and hold for approx. 10 s until a beep
sounds.
► Release both buttons [1-2].
► Press the left button (on the pendulum
stroke side) the specified number of times
to set the desired mode:
Mode Indication dur
ing configura
tion
Behaviour during op
eration
1 Light flashes With stroboscope
(standard)
2 Light on Steady light without
stroboscope
3 Light off Light switched off
► Press the right button to save the setting.
9.3 Acoustic warning signals
Acoustic warning signals sound and the ma
chine switches off in the following operating
states:
Battery flat or machine over
loaded.
– Change the battery.
– Place the machine under
reduced stress.
Machine is overheating.
– You must allow the ma
chine to cool beforeusing
again.
LiIon battery pack is faulty or
has overheated.
– Once the battery pack has
cooled, perform a func
tional check using the
charger.
10 Service and maintenance
WARNING
Risk of injury, electric shock
► Always remove the battery pack from the
power tool before performing any mainte
nance or service work.
► All maintenance and repair work which re
quires the motor housing to be opened
should always be carried out by an author
ised service workshop.
Customer service and repairs must
only be carried out by the manufac
turer or service workshops. Find the
nearest address at:
www.festool.co.uk/service
Always use original Festool spare
parts. Order no. at:
www.festool.co.uk/service
EKAT
1
235
4
10.1 Observe the following information
► Check the guidance roller regularly for
wear.
► Regularly remove dust deposits from the
chip guard.
► Regularly clean the base runner to prevent
scratches and cores on the surface.
► Damaged safety devices and components
must be repaired or replaced in a recog
nised specialist workshop, unless otherwise
indicated in the operating manual.
► To ensure constant air circulation, always
keep the cooling air openings in the motor
housing clean and free of blockages.
►
English
20
