A20
02478-01-
Expansion tank
Installation and usage instructions EN
Akkumulatortank
Montage-und Gebrauchsanleitung DE
Vase d’expansion
Instructions de montage et mode d’emploi FR
Bomba Autoaspirante
Instruciones de montaje y uso ES
Vaso d’espansione
Istruzioni di montaggio e d’uso IT
Expansievat
Montage- en gebruiksinstructies NL
Expansionskärl
Monterings- och bruksanvisning SV
Ekspansionsbeholder
Monterings- og brugsvejLedning DA
Ekspansjonskar
Monterings- og bruksinstruksjoner NO
Paisuntasäiliö
Asennus- ja käyttöohjeet FI
Depósito de expansão
Instruções de montagem e de uso PT

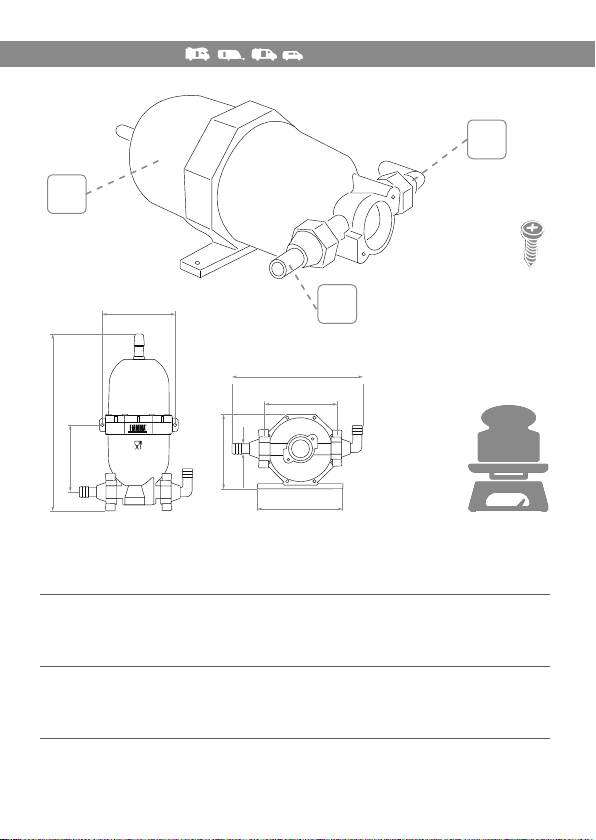

23,4 cm
9,6 cm
10 cm
15,4 cm
9,8 cm
1,3 cm
9,2 cm
11 cm
COMFORT - Tech
2
Package contents / Verpackungsinhalt / Contenu de l’emballage / Contenido del
embalaje / Contenuto dell’imballo / Inhoud van de verpakking / Förpackningens
innehåll / Pakkens indhold / Innholdet i pakningen / Pakkauksen sisältö / Conteúdo
da embalagem
p. 2
Installation instructions / Montageanleitung / Instructions de montage / Instrucciones
de montaje / Istruzioni di montaggio / Montage-instructies / Monteringsanvisningar /
Monteringsvejledning / Monteringsinstruksjoner / Asennusohjeet / Instruções de
montagem
p. 3
Safety instructions / Sicherheitshinweise / Consignes de sécurité / Instrucciones
de seguridad / Avvertenze di sicurezza / Veiligheidswaarschuwingen /
Säkerhetsföreskrifter / Sikkerhedsforanstaltninger / Sikkerhetsadvarsler /
Turvallisuusvaroitukset / Advertências de segurança
p. 8
Warranty / Garantie / Garantie / Garantía / Garanzia / Garantie / Garanti / Garanti /
Garanti / Takuu / Garantia
p. 15
0,3 kg
A
B
C
2 x
COMFORT - Tech
3
DE
EN
FR
ES
IT
NL
SV
DA
NO
FI
PT
Bitte kontrollieren Sie, dass alle Einzelteile einwandfrei sind und nicht während
dem Transport beschädigt wurden. Im Zweifelsfall oder bei Fragen zur Montage,
Verwendung oder zu Einschränkungen des Produkts wenden Sie sich bitte an Ihren
Händler. Wir empfehlen die Anbringung durch Fachpersonal in Übereinstimmung
mit den geltenden lokalen Vorschriften vornehmen zu lassen.
Check that nothing has been damaged or deformed during transport.
In the event of doubts or questions concerning the installation, use or limitations of
the product, contact the dealer. We recommend that the installation is carried out by
qualified personnel and in compliance with current local regulations.
Contrôler le contenu du colis et vérifier qu’aucune pièce n’ait été cassée ou
déformée durant le transport. En cas de doutes ou de questions relatives à
l’installation, l’utilisation et les limitations du produit, contactez votre concessionnaire.
L’installation doit être réalisée par des personnes dûment qualifiées et
conformément aux normes en vigueur dans le pays d’installation.
Controlar que ningún detalle se haya roto o deformado durante el transporte.
En caso de dudas o si tiene alguna pregunta sobre el montaje, uso y limitaciones
del producto, póngase en contacto con el distribuidor. Recomendamos que la
instalación se realice por personal cualificado en conformidad con las regulaciones
locales.
Controllare che nessun particolare sia rotto o deformato a causa di errori di
trasporto. In caso di dubbi o domande relative al montaggio, utilizzo e limiti del
prodotto, contattare il rivenditore. Consigliamo di far eseguire l’installazione da parte
di personale qualificato ed in conformità alle vigenti normative locali.
Controleer of er geen onderdelen zijn gebroken of vervormd als gevolg van het
transport. Neem contact op met uw dealer als u vragen of opmerkingen hebt over
de montage, het gebruik en de beperkingen van het product. Wij raden u aan de
montage te laten uitvoeren door gekwalificeerd personeel en in overeenstemming
met de geldende plaatselijke voorschriften.
Kontrollera att inga delar har skadats eller deformerats under transporten.
Kontakta försäljaren om du har frågor om monteringen, användningen och
produktens gränser. Vi rekommenderar att kvalificerad personal utför installationen i
överensstämmelse med gällande lokala standarder.
Kontrollér, at ingen del er ødelagt eller deformeret grundet fejl under transport.
I tvivlstilfælde, eller hvis du har spørgsmål vedrørende montering eller produktets
brug og begrænsninger, bedes du kontakte forhandleren. Vi anbefaler, at
monteringen udføres af kvalificeret personale og i overensstemmelse med
gældende lokale regler.
Kontroller at ingen deler er ødelagt eller deformert som følge av feil under
transporten. Hvis du er i tvil eller har spørsmål knyttet til montering, bruk eller
begrensninger for produktet, ta kontakt med forhandleren. Vi anbefaler at
installasjonen gjennomføres av kvalifisert personale og i samsvar med gjeldende
lokale regler.
Tarkasta, että mikään osa ei ole kuljetusvirheiden vuoksi rikkoutunut tai vääntynyt.
Epäselvissä tapauksissa tai jos sinulla on tuotteen asennusta, käyttöä tai rajoituksia
koskevia kysymyksiä, ota yhteys jälleenmyyjään. Anna asennus tehtäväksi
ammattitaitoiselle henkilöstölle ja siinä on noudatettava paikallisia voimassa olevia
määräyksiä.
Controlar que nenhuma peça tenha ficado partida ou deformada devido a erros
de transporte. Em caso de dúvida ou perguntas relativas à montagem, utilização
e limites do produto, contactar o revendedor. Aconselhamos a fazer executar a
instalação por pessoal qualificado e em conformidade com as normas locais em
vigor.
COMFORT - Tech
4
Check precharge value before installing the expansion tank.
The A20 expansion tank for Fiamma pumps with 1,5 bar pressure switch
is ready for use and precharged at 0,9 bar. For a most efficient use of other
pumps with a different pressure switch, precharge the A20 expansion tank at
the same start pressure of the pump, or not higher than 3 bar.
The A20 expansion tank may be mounted in any position.
The position shown in pictures is recommended, in order to check the
precharge and emptying the water easier.
Check the precharge value once a year.
Vorspannungswert vor der Montage prüfen.
Der A20 Akkumulator ist gebrauchsfertig und zu 0,9 bar für die Fiamma
Pumpen mit Drückschalter von 1,5 bar vorgespannt. Um die Leistung der
Pumpen mit verschiedenem Drückschalter zu verbessern, den Akkumulator
A20 mit einem Drück gleich zu dem Startdrück der Pumpe oder nicht über 3
bar vorspannen. Der Akkumulator A20 kann in jeder Stellung montiert werden.
Die gezeigte Stellung in Abb. wird empfohlen, um die Vorspannungsprüfung
und die Wasserentleerung zu erleichtern.
Den Vorspannungswert einmal im Jahr prüfen.
Vérifier la valeur de la precharge avant l’installation du vase d’expansion.
Le vase d’expansion A20 est prêt a être utilisé et réglé à 0,9 bar pour les
pompes Fiamma pourvu de pressostat de 1,5 bar. En ce qui concerne les
pompes a pressostat different, nous vous conseillons pour une meilleure
utilisation, de précharger le vase d’ expansion A20 avec la même pression de
la pompe, ou, dans tous les cas, avec une pression inférieur a 3 bar. Le vase d’
expansion A20 peut être monté dans n’importe quelle position: afin de faciliter
le contrôle de la précharge et la vidange de l’eau nous vous conseillons la
position représentée figure. Contrôler la valeur de la précharge une fois par an.
Vérifier la valeur de la précharge avant l’installation du vase d’expansion.
Verificar el valor de la presión antes de la instalación.
El acumulador A20 esta listo para usar y la presión de instalación
Esta regulada a 0,9 bar. En los modelos Fiamma con presostato de 1,5 bar.
Por otras bombas con un presostato diferente, para un uso mas eficiente,
regular la presión del acumulador A20 a la misma presión de partida de la
bomba, de todas formas es necesario no superar el valor de 3 bar.
El acumulador A20 puede ser montado en cualquiera posición, se aconseja la
posición en figura, para facilitar el control de la precarga y el vaciado del agua,
controlar el valor de la precarga una vez al año. Verificar el valor de la presión
antes de la instalación.
DE
EN
FR
ES
COMFORT - Tech
5
Verificare il valore della precarica prima dell’installazione.
L’accumulatore A20 è pronto all’uso ed è precaricato a 0,9 bar per i modelli
Fiamma con pressostato da 1,5 bar. Per altre pompe con pressostato diverso,
per un uso più efficiente, precaricare l’accumulatore A20 con una pressione pari
alla pressione di partenza della pompa, o comunque non superiore a 3 bar.
L’accumulatore A20 può essere montato in qualsiasi posizione; si consiglia la
posizione in figura, per facilitare il controllo della precarica e lo svuotamento
dell’acqua. Controllare il valore della precarica una volta all’anno.
IT
NL
SV
DA
Controleer de voorlaadwaarde vóór installatie.
Het A20-drukvat is klaar voor gebruik en is voorgeladen bij 0,9 bar voor
Fiamma-modellen met een drukschakelaar van 1,5 bar.
Voor andere pompen met verschillende drukschakelaars, laadt u voor een
efficiënter gebruik het A20-drukvat vooraf met een druk die gelijk is aan de
startdruk van de pomp, of in elk geval niet hoger dan 3 bar.
Het A20-drukvat kan in elke positie worden gemonteerd; de in de afbeelding
getoonde positie wordt aanbevolen, om het voorladen en leegmaken van het
water te vergemakkelijken. Controleer elk jaar de voorlaadwaarde.
Kontrollera förbelastningsvärdet innan installationen.
Ackumulatorn A20 är redo för användning och har förbelastats till 0,9 bar för
Fiamma-modeller med tryckvakt på 1,5 bar.
För andra pumpar med annan tryckvakt ska ackumulatorn A20 förbelastas med
ett tryck som motsvarar pumpens inledande tryck och inte över 3 bar för en
mer effektiv användning.
Ackumulatorn A20 kan monteras i vilken som helst position. Det
rekommenderas att den placeras som på figuren för att underlätta en kontroll av
förbelastningen och tömningen av vatten.
Kontrollera förbelastningsvärdet en gång om året.
Kontrollér værdien af forladningen før montering.
Akkumulatoren A20 er klar til brug og er forladet med 0,9 bar til
Fiamma-modellerne med trykmåler på 1,5 bar.
Til andre pumper med en anden trykmåler skal akkumulatoren A20, for at sikre
en mere effektiv brug, forlades med et tryk lig med pumpens starttryk eller i alle
tilfælde ikke over 3 bar.
Akkumulatoren A20 kan monteres i enhver stilling. Stillingen på figuren
anbefales for at gøre det nemmere at kontrollere forladningen og tømning af
vand.
Kontrollér forladningens værdi en gang om året.
COMFORT - Tech
6
NO
FI
PT
Kontroller forladingsverdien før installasjon
Akkumulatoren A20 er klar for bruk og forladet ved 0,9 bar for modellene
Fiamma med pressostat på 1,5 bar.
For andre pumper med annen pressostat, bør du for en mer effektiv bruk
forlade akkumulatoren A20 med et trykk som tilsvarer pumpens utgangstrykk,
eller uansett ikke over 3 bar.
Akkumulatoren A20 kan monteres i en hvilken som helst posisjon, men vi
anbefaler posisjonen i figuren, for å gjøre det enklere å kontrollere forladingen og
tømme vann.Kontroller forladingsverdien en gang i året.
Tarkasta esipaineen arvo ennen asentamista.
Varaaja A20 on käyttövalmis ja esipaineen arvo on 0,9 baaria Fiamma-malleille,
jotka on varustettu 1,5 baarin painekytkimellä.
Muuntyyppisellä painekytkimellä varustetuille pumpuille tehokkaampaa
käyttöä varten, esipaineista varaaja A20 paineeseen, joka vastaa pumpun
käynnistyspainetta tai kaikissa tapauksissa enintään 3 baaria.
Varaaja A20 voidaan asentaa mihin tahansa asentoon. Suositellaan kuitenkin
asentamaan se kuvan mukaiseen asentoon, jotta esipaineen tarkastus ja veden
tyhjennys on helpompi suorittaa. Tarkasta esipaineen arvo kerran vuodessa.
Verificar o valor da pré-carga antes da instalação.
O acumulador A20 está pronto para o uso e é pré-carregado a 0,9 bar para os
modelos Fiamma com pressóstato de 1,5 bar.
Para outras bombas com pressóstato diferente, para um uso mais eficiente,
pré-carregar o acumulador A20 com uma pressão igual à pressão de partida
da bomba, ou de qualquer forma não superior a 3 bar.
O acumulador A20 pode ser montado em qualquer posição; aconselha-se a
posição na figura, para facilitar o controlo da pré-carga e o esvaziamento da
água.
Controlar o valor da pré-carga uma vez por ano.
COMFORT - Tech
7
In case of problems please contact your local dealer indicating the data on the
nameplate. Consult our website for spare parts drawing.
DE
EN
FR
ES
IT
NL
SV
DA
NO
FI
PT
En caso de cualquier problema, ponerse en contacto con su distribuidor local
facilitando los datos sobre la placa. Consultar el sitio web para el despiece de
los repuestos.
Bei Problemen bitte den Händler kontaktieren und die auf dem Etikett
aufgeführten Daten mitteilen. Auf der Homepage finden Sie die
Explosionszeichnung
En cas de problème, contacter le revendeur et lui communiquer les
informations reportées sur la plaquette. Consulter le site Internet pour une vue
éclatée des pièces de rechange.
Em caso de problemas contactar o revendedor de zona, comunicando os
dados gravados na chapa. Consultar o sítio web para a vista explosiva das
peças sobresselentes.
Vid problem, kontakta en lokal återförsäljare och uppge uppgifterna som står
på typskylten. Gå till webbplatsen för en sprängskiss över reservdelar.
Raadpleeg uw lokale dealer in geval van problemen onder vermelding van de
gegevens op het typeplaatje. Raadpleeg de website voor de detailtekening met
onderdelen.
In caso di problemi contattare il rivenditore di zona, comunicando i dati riportati
sulla targhetta. Consultare il sito web per l’esploso ricambi.
Kontakt din lokale forhandler i tilfælde af problemer, og angiv oplysningerne på
skiltet. Rådfør med webstedet for listen over reservedele.
Ved problemer ta kontakt med den lokale forhandleren, og oppgi informasjonen
på merkeplaten. Se nettsidene for detaljert tegning av reservedelene.
Mikäli ilmenee ongelmia, ota yhteys alueen jälleenmyyjään ja ilmoita kilvessä
olevat tiedot. Varaosakuvat ovat kotisivuillamme.
COMFORT - Tech
8
DE
EN
Fiamma declines all liability for any personal injury or damage due to mounting
or inability to use the product.
Product installation is to proceed according to the mounting instructions; the
product may not be modified or altered in any way.
Install the Fiamma A20 expansion tank inside the first metre of the system to
optimise and stabilise the performance of the pumps.
When using for the first time, it’s advisable to proceed with the sanitation so as
to remove any processing waste.
During winter storage if outdoor temperatures are expected <0 ° C it is
absolutely necessary to drain the entire plumbing system.
The manufacturer will not be held responsible for claims for damages resulting
from the following:
- Defective installation or connection of the product.
- Damage to the product caused by mechanical influences.
- Alterations on the device without the express authorization of the
manufacturer.
- Use of the product for other purposes not described in the Catalogue.
Fiamma lehnt jegliche Haftung für Personen- oder Sachschäden aufgrund
unsachgemäßer Montage oder unsachgemäßem Gebrauch des Produktes ab.
Die Montage muss gemäß der Montageanleitung erfolgen, das Produkt darf in
keinster Weise abgeändert werden.
Der Membranspeicher Fiamma A20 muss innerhalb des ersten Meters der
Anlage installiert werden, da hierdurch die Pumpenleistung optimiert und
stabilisiert wird.
Beim ersten Gebrauch wird empfohlen die Anlage zu Reinigen, um so
eventuelle Verarbeitungsrückstände zu entfernen.
Sollte es im Winter eine Außentemperatur von <0° C haben, dann die
Hydraulikanlage nicht komplett leeren.
Der Hersteller haftet nicht für Schadenersatzansprüche, die sich aus dem
Folgenden ergeben:
- Fehlerhafte Installation oder fehlerhafter Anschluss des Produktes.
- Produktschäden verursacht durch mechanische Einflüsse
- Änderungen am Gerät ohne ausdrückliche Genehmigung des Herstellers.
- Verwendung des Produkts für andere als die in der Katalog.
COMFORT - Tech
9
FR
ES
Fiamma décline toute responsabilité pour d’éventuelles lésions personnelles ou
dommages matériels dus à un montage ou à une utilisation erronée du produit.
Le montage de l’article doit être effectué en respectant les instructions de la
notice d’installation. Aucune modification ne doit être apportée au produit.
Pour des prestations optimales et stables de la pompe, installer le vase
d’expansion Fiamma A20 à une distance d’un mètre de l’installation.
A la première mise en service, il est recommandé de procéder à un nettoyage
du circuit afin d’éliminer d’éventuels résidus de fabrication.
Pendant l’hivernage et si des températures extérieures < 0°C sont prévues, il
est indispensable de vider complètement le circuit hydraulique.
La responsabilité du constructeur ne pourra être engagée pour des dommages
dérivant :
- d’une mauvaise installation ou d’un mauvais branchement du produit.
- de dégâts générés, à leur tour, par un problème mécanique.
- des modifications apportées au dispositif sans l’autorisation expresse du
constructeur.
- d’une utilisation à des fins différentes de celles décrites dans le catalogue.
Fiamma declina cualquier responsabilidad por daños materiales o lesiones
personales imputables a un uso o montaje inadecuado del producto.
El montaje del producto debe realizarse conforme a las instrucciones de
montaje: el producto no debe ser cambiado de ninguna manera.
Instale el depósito de expansión Fiamma A20 en el primer metro de la
instalación para optimizar y estabilizar el rendimiento de las bombas.
Al utilizarlo por primrra vez, es aconsejable proceder con el saneamiento a fin
de eliminar cualquier residuo de procesamiento.
Durante el almacenamiento de invierno con temperaturas externas <0 ° C es
absolutamente necesario vaciar todo el sistema hidráulico.
El fabricante no se hará responsable de los reclamos por daños y perjuicios
ocasionados por lo siguiente:
- Instalación o conexión defectuosa del producto.
- Daños al producto causados por influencias mecánicas.
- Alteraciones en el dispositivo sin la autorización expresa del fabricante.
- Uso del producto para fines distintos a los descritos en el catálogo.
COMFORT - Tech
10
IT
NL
Fiamma declina ogni responsabilità per eventuali lesioni personali e danni alle
cose dovute al montaggio oppure all’uso errato del prodotto.Il montaggio del
prodotto deve essere eseguito rispettando le istruzioni di montaggio: il prodotto
non deve essere modificato in alcun modo.
Installare il vaso d’espansione Fiamma A20 entro il primo metro d’impianto per
ottimizzare e stabilizzare le prestazioni delle pompe.
Al primo utilizzo del prodotto è consigliabile procedere con la sanificazione
dell’impianto in modo da rimuovere eventuali residui di lavorazione.
Durante il rimessaggio invernale se si prevedono temperature esterne <0°C è
assolutamente indispensabile svuotare tutto l’impianto idraulico.
Il produttore non sarà ritenuto responsabile per richieste di danni derivanti da
quanto segue:
- Installazione o connessione difettosa del prodotto.
- Danni al prodotto causati da influenze meccaniche.
- Alterazioni sul dispositivo senza espressa autorizzazione del produttore.
- Utilizzo del prodotto per scopi diversi da quelli descritti nel catalogo.
Fiamma wijst elke verantwoordelijkheid af voor lichamelijk letsel en materiële
schade veroorzaakt door verkeerde installatie of misbruik van het product.
De installatie van het product moet worden uitgevoerd met inachtneming van
de montage-instructies: dit product mag op generlei wijze worden gewijzigd.
Installeer het Fiamma A20-expansievat binnen de eerste meter van de installatie
om de prestaties van de pompen te optimaliseren en te stabiliseren.
Wanneer u het product voor de eerste keer gebruikt, is het raadzaam om het
systeem te ontsmetten om eventuele verwerkingsresten te verwijderen.
Tijdens winteropslag bij buitentemperaturen <0 °C is het absoluut noodzakelijk
om alle hydraulische systemen,
De fabrikant kan niet aansprakelijk worden geacht voor vergoeding van schade
die voortvloeit uit het volgende:
- Gebrekkige installatie of aansluiting van het product.
- Productschade veroorzaakt door mechanische invloeden.
- Wijzigingen aan het apparaat zonder uitdrukkelijke toestemming van de
fabrikant.
- Gebruik van het product voor andere doeleinden dan beschreven in de
catalogus.
