FireplaceXtrordinair 864 TRV 31K User manual

864 TRV 31K
CleanFace
With Ember-Glo™ Lights
Le manuel du propriétaire
AVERTISSEMENT: RISQUE D'INCENDIE OU D'EXPLOSION
Le non-respect des avertissements de sécurité peut entraîner des blessures graves, des décès
ou des dégâts matériels.
- Ne pas entreposer ou utiliser de l'essence ou d'autres vapeurs et liquides inflammables à proximité de ce
ou d'un autre appareil.
- QUE FAIRE SI VOUS CHOISISSEZ LE GAZ
• N'essayez pas d'allumer un appareil.
• Ne touchez aucun interrupteur électrique; N'utilisez aucun téléphone dans votre bâtiment.
• Laissez le bâtiment immédiatement
• Appelez immédiatement votre fournisseur de gaz du téléphone d'un voisin. Suivez les instructions du
fournisseur de gaz.
• Si vous ne pouvez pas joindre votre fournisseur de gaz, appelez le service des incendies
Testé et répertorié par
Report # B0516PRT-001
ANSI Z21.88-2014
CSA 2.33-2014
 Foyer encastré à
ventilation directe
 Gaz naturel ou propane
 Résidentiel ou maison
mobile
Cet appareil peut être installé dans un marché secondaire, en permanence situé, à domicile
fabriqué (USA seulement) ou à une maison mobile, où les codes locaux ne sont pas interdits.
Cet appareil n'est utilisé que pour le type de gaz indiqué sur la plaque signalétique. Un kit de
conversion est fourni avec l'appareil.
INSTALLATEUR: Quittez ce manuel avec l'appareil.
CONSOMMATEUR:Conservez ce manuel pour référence future
Travis Industries, Inc. 12521 Harbour Reach Dr., Mukilteo, WA 98275 www.travisproducts.com
 Copyright 2019, T.I. $10.00 1/17/2019 100-01483-FR

2 Introduction
© Travis Industries 1/17/2019 – 1483-FR 864 31K CF Install
Vue d'ensemble
Ce manuel détaille les exigences
d'installation pour le foyer 864 TRV
31K. Pour des instructions
d'utilisation et de maintenance,
reportez-vous au mode d'emploi du.
Détails de la liste
Intertek Test Labs a répertorié cette
appliance selon la norme ANSI Z21.88.
L'étiquette de liste est apposée sur
l'appareil près de la soupape de
commande de gaz. Une copie est
montrée à droite.
Approbation du
Massachusetts
Ce manuel a été soumis au
Massachusetts Board of State,
examinateurs de plombiers et d'ajusteurs
de gaz
National Fireplace
Institute
Report No. B0516PRT-001
Control No. 4000515 Vented Gas Fireplace Heater
864 TRV GS2 864 TRV GSR2
Tested to:ANSI Z21.88-2014/CSA 2.33-2014 “Vented Gas Fireplace Heater”, CGA2.17-M91 (R2009) “Gas Burning Heating Appliances for Manufactured Homes”, and CSAP.4.1-09 Testing method for measuring annual fireplace efficiency. This appliance must be installed in accordance with local codes, if any; if none, follow the National Fuel Gas Code, ANSI Z223.1/NFPA 54, or Natural Gas and Propane Installation Codes, CSAB149.1. This appliance must be installed in accordance with the current Standard CAN/CSA Z240 MH, Mobile Housing, in Canada or with the Manufactured Home Constructions and Safety Standard, Title 24 CFR, Part 3280, in the UnitedStates, orwhensuchastandard isnotapplicable,ANSI/NCSBCSA225.1/NFPA501A, ManufacturedHome Installation Standard. Thisvented gasfireplace heateris equippedat thefactoryforusewithnaturalgas.Ifconversion topropane (LP) isdesired,the optionalfactory conversionkitmust beused. 864TRV GS2:Part No.250-01720 (SIT) or225-20224 (PSE) register kit may be used. 864 TRV GSR2: Part No. 225-20173 (PSE) register kit may be used. This appliance is only for use with the type of gas indicated on the rating plate and may be installed in an aftermarket,permanently located,manufactured home(USAonly) ormobile home,where notprohibited bylocal codes. See owner’s manual for details. This appliance is not convertible for use with other gases, unless a certified kit is used. This vented gas fireplace heater is not for use with air filters. Keep burner and control compartment clean. See installation and operating instructions accompanying appliance. This appliance must be properly connected to a venting system in accordance with the manufacturer’s installation instructions. Use only approved coaxial direct vent system to vent this appliance to the exterior. See owner’s manual for approved brands of venting. If the vent-air intake system is disconnected for servicing or any other reason, it must be resealed and / or reinstalled. WARNING: Improper installation, adjustment, alteration, service or maintenance can cause injury or property damage. Refer to the owner’s information manual provided with this appliance. For assistance or additional information consult a qualified installer, service agency or the gas supplier. VENTED GAS FIREPLACE HEATER - NOT FOR USE WITH SOLID FUEL
Minimum Clearances to Combustibles
Fireplace to Adjacent Wall Wood Floor Beneath Fireplace Back to Enclosure
1” (26mm)
0” (0mm)
0.5” (13mm)
Top to Enclosure (from Stand-Offs) Sides to Enclosure Base of Fireplace to a Mantel
0” (0mm)
0.5” (13mm)
See Owner’s Manual
FAN TYPE VENTED CIRCULATOR
Blower Electrical Rating: 115V., 1.5 Amps, 60 Hz, 150 Watts
Part No. 228-10077 / 228-10078 fan or blower assembly may be used.
DANGER! Risk of Electric Shock. Disconnect power before servicing unit.
Minimum Inlet Pressure (inches W.C.) Maximum Inlet Pressure (inches W.C.) Manifold Pressure on “HI” (inches W.C.)
L.P.
11”
13” 10”
N.G.
5.5”
7”
3.5”
Input Rate on “HI” (BTU/Hr) Input Rate on “LO” (BTU/Hr) Orifice Size - Front (DMS) Orifice Size - Rear (DMS)
L.P.
31,000
8,000
#56 #57
N.G.
31,000 10,000
#49 #49
This appliance is equipped for use only at altitudes 0-2,000 feet (0-610m) in the USA. In Canada, 0-4,500 feet (0-1370m). For altitudes above 2,000 feet, the vent configuration, orifice, or combination of both may need to be changed. See owner’s manual for information on making these changes.
2015 2016 2014
Feb. Mar. Jan.
May Jun. Apr.
Aug. Sep. Jul.
Nov. Dec. Oct.
MANUFACTURE DATE:
WARNING: Failure to install this appliance per the manufacturer’s instructions or failure to use only parts specifically approved with this appliance may result in property damage or personal injury.
12521 Harbour Reach Drive
Mukilteo, WA 98275
Manufactured by:
www.travisproducts.com
CAUTION:
Do not operate this appliance with glass removed, cracked or broken. Replacement of the panel(s) should be done by a licensed or qualified service person.
0933

Table of Contents 3
© Travis Industries 1/17/2019 – 1483-FR 864 31K CF Install
TableofContents
Vue d'ensemble ..................................................... 2
Détails de la liste ................................................... 2
National Fireplace Institute .................................. 2 
Options d'installation ........................................... 8
Spécifications de chauffage ................................. 8
Dimensions ............................................................ 8
Liste de colisage ................................................... 9
Articles supplémentaires requis .......................... 9
Aperçu de l'installation ......................................... 9
Procédure d'installation recommandée .............. 9
EXIGENCES DU FABRICANT .................................... 10
Configuration d'évent supérieur ou arrière ...... 11
Préparation du support de fixation et de cloison
sèche .................................................................... 13
Exigences de placement de foyer ..................... 14
Les dégagements ...................................................... 14
Cheminées Surélevées ............................................. 14
Dimensions d'encadrement minimales ........................ 15
Supports à clouer ............................................... 16
Installations en coin - Configuration de l'évent
arrière ................................................................... 17
Installations en angle - Configuration de la
ventilation par le haut ......................................... 18
Installations de cheminée extérieure ................ 19
Conditions de conduite de gaz .......................... 20
Carburant .................................................................... 20
Raccordement de la conduite de gaz .......................... 20
Pression d'entrée de gaz ............................................. 20
Emplacement de la conduite de gaz ........................... 21
Conversion de la conduite de gaz sur le côté gauche 21
Connexion électrique (Champs obligatoires) .. 22
Accéder à la zone sous le brûleur ..................... 23
Exigences de ventilation .................................... 24
Dégagements De Ventilation ...................................... 24
Considérations d'altitude ............................................. 24
Évent approuvé ........................................................... 25
Installation de ventilation ............................................. 25
Configurations d'évent approuvées .................. 26
Position restrictive ....................................................... 26
Réglage du limiteur d'échappement ............................ 26
Réglage du limiteur d'admission ................................. 27
Réglage de la plaque de diffusion ............................... 28
Configuration de l'évent arrière avec
terminaison horizontale (pas d'élévation
verticale) .............................................................. 29
Configuration de l'évent arrière avec
terminaison horizontale (avec élévation
verticale) .............................................................. 30
Configuration d'évent arrière avec terminaison
verticale ............................................................... 31
Configuration d'évent supérieur avec
terminaison horizontale ...................................... 32
Configuration d'évent supérieur avec
terminaison verticale .......................................... 33
Conversions de cheminée de maçonnerie ....... 34
Conversion de cheminée de classe A ............... 36
Exigences de résiliation ..................................... 37
Exigences de foyer ............................................. 38
Enlèvement facultatif de tuile d'arrêt ................ 39
Faire face aux exigences .................................... 40
Exigences du manteau ....................................... 41
Manteaux combustibles ............................................... 41
Étapes pour finaliser l'installation ..................... 42
Air Shutter Adjustment ................................................. 43
Enlèvement de la barrière .................................. 44
Retrait et installation du cadre de verre ............ 45
Retrait et installation du cadre de verre (suite) 46
Notes de configuration de retour de secours
(retour de secours optionnel) ............................ 47
Configuration du bac de support.................................. 47
Couvertures média ...................................................... 47
Installation du verre et du matériau de braise .. 48
Installation de verre de lit d'ambiance ......................... 48
Installation du matériau de braise ................................ 49
Quelques instants de bravoure au hasard sur le
verre de bravoure pour obtenir un aspect plus
réaliste (94500721) .............................................. 50
Instructions de conversion LP ........................... 57
Installation de conduits de chaleur CoolSmart /
Power ................................................................... 60
Conduit thermique ....................................................... 60
CoolSmart TV .............................................................. 60
Schéma de câblage ..................................................... 61
Index .................................................................... 62

4 Safety Precautions
© Travis Industries 1/17/2019 – 1483-FR 864 31K CF Install
Safety Warnings

Safety Precautions 5
© Travis Industries 1/17/2019 – 1483-FR 864 31K CF Install

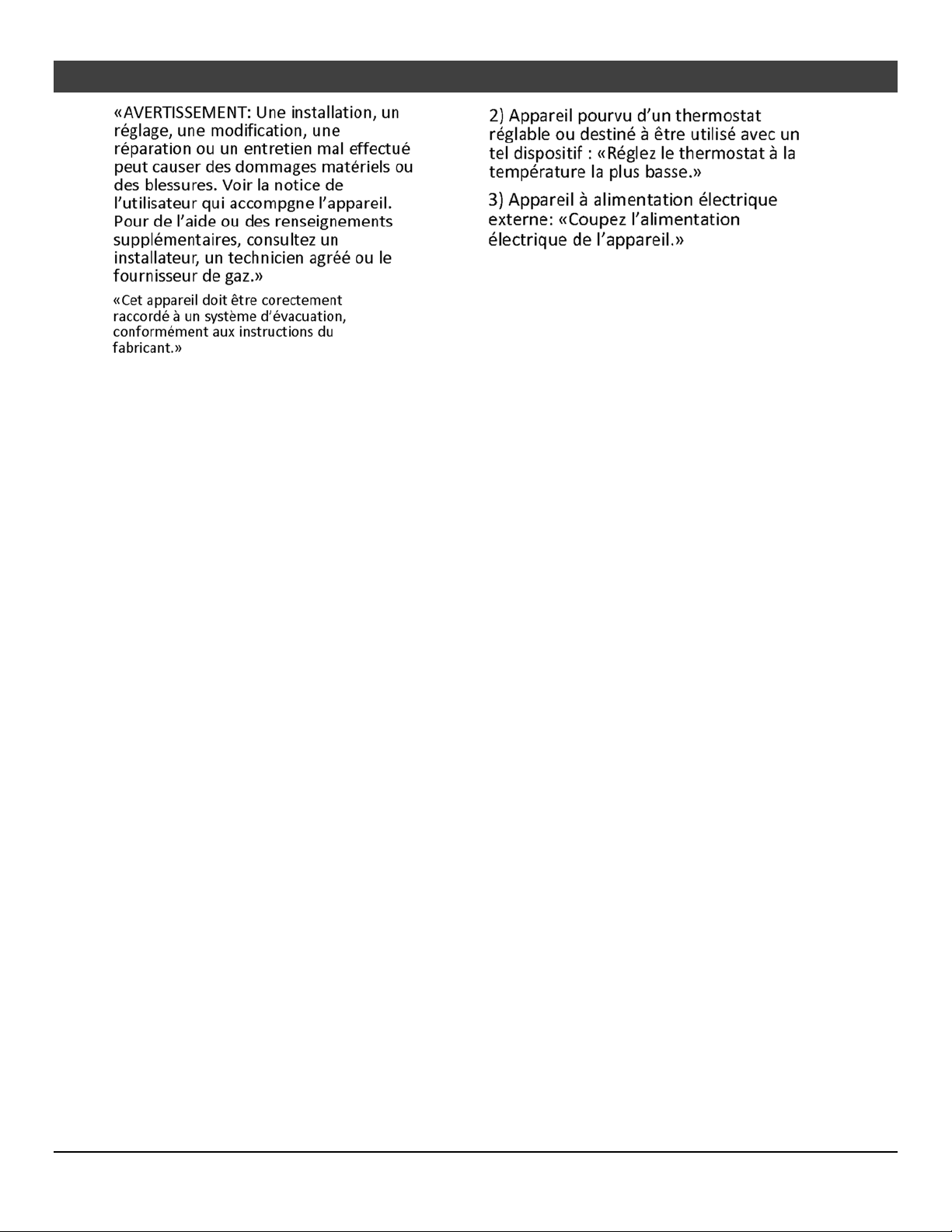

6 Safety Precautions
© Travis Industries 1/17/2019 – 1483-FR 864 31K CF Install
Consignes de sécurité
 Le non respect de toutes les exigences peut entraîner des dommages matériels, des blessures corporelles ou
même la mort.
 Cet appareil doit être installé par un installateur qualifié pour éviter la possibilité d'une explosion.
 Cet appareil doit être installé en conformité avec tous les codes locaux, le cas échéant, si non, aux Etats-Unis
suivent ANSI Z223.1 et NFPA 54 (88), au Canada suivent la norme CSA B149.1.
 Une maison préfabriquée (États-Unis seulement) ou mobile home OEM installation doit être conforme avec la
construction des maisons préfabriquées et de la norme de sécurité, Titre 24 CFR, Part 3280, ou, si une telle
norme n'est pas applicable, la norme pour les Manufactured Home Installations, ANSI / NCSBCS A225.1, ou
Standard pour véhicules récréatifs gaz et du Logement mobile, CSA Z240.4. Cet appareil peut être installé dans
l'habitation usinée seulement après que le domicile est situé le site.
 Les gaz d'échappement doivent être évacués à l'extérieur de la structure de la salle de quartier. L'air de
combustion est prélevé à l'extérieur de la structure de la zone de séjour. La ventilation ne doit pas être raccordé
à un conduit de cheminée desservant un autre appareil de chauffage à combustible solide séparée.
 Avisez votre compagnie d'assurance avant de brancher ce foyer.
 L'appareil de chauffage doit être inspecté avant utilisation et au moins une fois par an par un technicien qualifié.
Un nettoyage plus fréquent peut être nécessaire en raison des peluches provenant des tapis, literie, etc
 Les instructions contenues dans ce manuel doivent être strictement respectées. Ne pas utiliser des méthodes
de fortune ou des compromis dans l'installation. Une installation inadéquate annulera la garantie et
l'homologation de sécurité.
 Cet appareil est approuvé pour une utilisation au gaz naturel (GN) ou au propane (LP). La combustion du
carburant incorrecte annule la garantie et l'homologation de sécurité et peut provoquer un danger pour la sécurité
extrême. Questions directes sur le type de carburant utilisé à votre revendeur.
 Contactez votre municipalité pour obtenir un permis et des informations sur les restrictions d'installation ou des
exigences d'inspection dans votre région.
 Si la flamme devient de suie, orange foncé, ou très grand, ne pas faire fonctionner le chauffe-eau. Appelez votre
revendeur et de procéder à l'entretien adéquat.
 Il est impératif que les compartiments de contrôle, les écrans, ou conduits d'air de l'appareil de chauffage
toujours être propres et libres de toute obstruction. Ces zones fournissent l'air nécessaire au fonctionnement
sécuritaire.
 Ne pas faire fonctionner l'appareil si elle ne fonctionne pas correctement dans un mode ou si vous êtes incertain.
Appelez votre revendeur pour une explication complète de votre chauffe-eau et à quoi s'attendre.
 Ne pas entreposer ni utiliser d'essence ou d'autres liquides inflammables à proximité de cet appareil.
 Ne pas faire fonctionner si une partie de l'appareil de chauffage a été immergé dans l'eau ou le cas échéant à la
corrosion se produit. Appelez immédiatement un technicien de service qualifié pour inspecter l'appareil et pour
remplacer toute pièce du système de contrôle et toute commande de gaz qui a été sous l'eau.

Safety Precautions 7
© Travis Industries 1/17/2019 – 1483-FR 864 31K CF Install
 Ne pas placer de vêtements ou d'autres objets inflammables sur ou près du radiateur. Parce que ce dispositif de
chauffage peut être commandé par un thermostat, il est possible de l'appareil de chauffage et de mise sous
tension d'allumage des objets placés sur ou à proximité de celui-ci.
 Allumer le chauffe à l'aide de l'allumeur intégré. Ne pas utiliser d'allumettes ou tout autre dispositif externe pour
allumer votre appareil de chauffage.
 Ne jamais enlever, remplacer, modifier ou remplacer toute pièce du chauffe moins que les instructions sont
données dans ce manuel. Tous les autres travaux doivent être effectués par un technicien qualifié. Ne pas
modifier ou remplacer orifices.
 Le hublot peut uniquement être ouvert pour effectuer un entretien.
Avertissements de sécurité (suite)
 Tout écran ou protecteur retiré pour l'entretien doivent être replacées avant d'utiliser l'appareil de chauffage.
 Laissez refroidir l'appareil avant d'effectuer tout entretien ou nettoyage.
 Faire fonctionner le chauffage en suivant les instructions contenues dans ce manuel.
 Si les brûleurs principaux ne démarre pas correctement coupez le gaz et appelez votre revendeur.
 Cet appareil n'est pas destiné à être utilisé avec un combustible solide.
 Ne placez aucun objet à l'intérieur de la chambre de combustion (sauf les composants approuvés Industries
Travis).
 Attention: Ne pas utiliser l'appareil si la vitre est retirée, fissurée ou cassée. Le remplacement de la vitre devra
être effectué par un technicien de service certifié ou qualifié.
 Ne pas jeter ce manuel. Ce manuel a d'exploitation et d'entretien importantes que vous aurez besoin à un
moment ultérieur. Toujours suivre les instructions de ce manuel.
 Les jeunes enfants doivent être surveillés attentivement quand ils sont dans la même pièce que l'appareil. Les
jeunes enfants et d'autres personnes peuvent être sensibles aux brûlures accidentelles. Une barrière physique
est recommandée s'il ya des personnes à risque dans la maison. Pour restreindre l'accès à un foyer ou un poêle,
installez une barrière de sécurité pour garder les tout-petits, les jeunes enfants et autres personnes à risque, de
la pièce et loin des surfaces chaudes.
 Les enfants et les adultes doivent être avertis des dangers de la température de surface élevée et doit rester à
l'écart pour éviter les brûlures ou l'inflammation des vêtements. Ne touchez pas les surfaces chaudes de
l'appareil de chauffage. Éduquer tous les enfants du danger d'un appareil de chauffage à haute température.
 En raison de la température élevée, le chauffe-eau doit être placé loin des endroits passants et loin des meubles
et des rideaux.
 Demandez à tout le monde dans la maison comment arrêter gaz vers l'appareil et à la vanne d'arrêt de gaz
principal. La soupape d'arrêt de gaz principal est généralement à côté du compteur de gaz ou réservoir de
propane et nécessite une clé d'arrêt.
 Travis Industries, Inc n'offre aucune garantie, expresse ou implicite, pour l'installation ou l'entretien de
votre chauffe-eau, et n'assume aucune responsabilité des dommages indirects (s).
Travis Gas Fireplaces. Stoves and Inserts are protected by one or more of the following patents; U.S.
8,469,021, 7,066,170, 6,602,068, 6,443,726, 6,953,037; Canada 2755517 as well as other U.S. and Foreign
Patents pending.

8 Features and Specifications
© Travis Industries 1/17/2019 – 1483-FR 864 31K CF Install
Options d'installation
 Résidentiel ou maison mobile
 Placement droit ou en coin
 Visage affleurant ou en retrait
 Placement surélevé ou au sol
 Chase interne ou externe
 Évent horizontal ou vertical
 Chambre approuvée
Spécifications de chauffage
Gaz naturel Propane
Capacité de chauffage approximative (en pieds carrés)* 450 to 1,400 450 to 1,400
Entrée BTU maximum par heure 31,000 31,000
* La capacité de chauffage varie en fonction du plan de plancher, de l’isolation et de la température
extérieure.
** L'indice d'efficacité est un indice d'efficacité thermique du produit déterminé en fonctionnement
continu indépendamment du système installé.

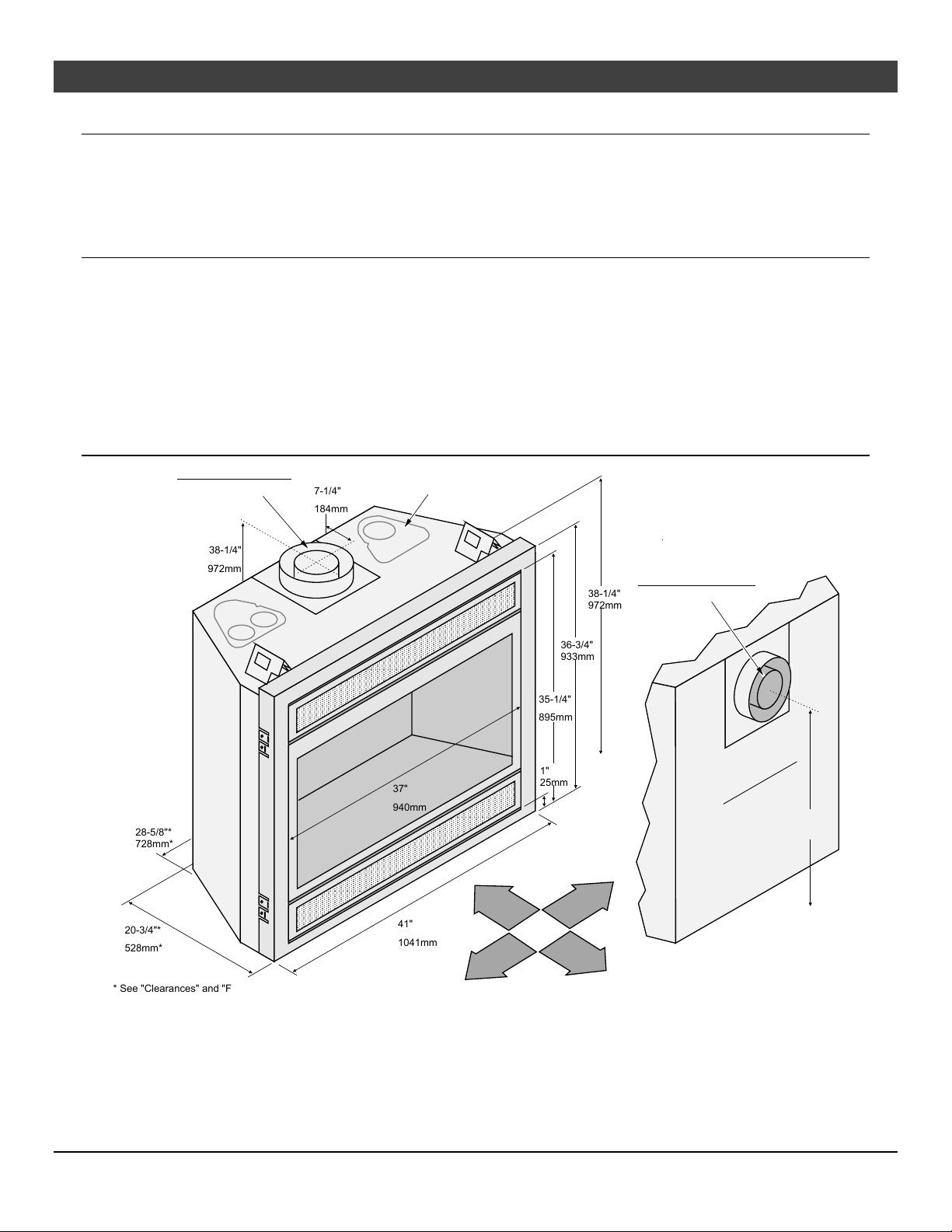

Dimensions
30-3/4"
781mm
Back of Fireplace
Weight: 205 Lbs. (93 Kg)
Top Vent Configuration
8" (203mm) Ø Vent
Rear Vent Configuration
8" (203mm) Ø Vent

















38-1/4"
972mm
36-3/4"
933mm
41"
1041mm
20-3/4"*
528mm*
38-1/4"
972mm
28-5/8"*
728mm*
37"
940mm
35-1/4"
895mm
7-1/4"
184mm
1"
25mm
* See "Clearances" and "Framing Dimensions" for details.
Left
a' gauche
Front
avant
Right
droit
Rear
arrie're
Optional "CoolSmart TV" or
"Power Heat Duct" Connection

Finalizing the Installation (for qualified installers only) 9
© Travis Industries 1/17/2019 – 1483-FR 864 31K CF Install
Liste de colisage
 Kit de conversion au propane (2 orifices, pilot orifice)
 Coupe-feu
 Télécommande
 braises, laine de roche, verre EmberBed
Articles supplémentaires requis
 Ensemble de journaux
 évacuation directe
 Équipement de conduite de gaz (vanne d’arrêt, conduite, etc.)
 Équipement électrique (min. 14 gauge, grounded line)
Aperçu de l'installation
 Toutes les conditions ci-dessous doivent être remplies.
Procédure d'installation recommandée
 Encadrez l'ouverture du foyer. Assurez-vous de permettre l'installation d'un évent.
 Ce foyer est conçu pour les cloisons sèches de 1/2 "(13mm) ou 5/8" (16mm) (voir "Supports de
clouage" à la page Error! Bookmark not defined. pour plus de détails). Fixez le foyer au
cadrage.
 Installer l’évent, la conduite de gaz et le branchement électrique.
 Installer la cloison sèche.
 Installer le foyer (le cas échéant).
 Installer le revêtement (le cas échéant).
 Installez la cheminée (le cas échéant).
 Finaliser l’installation et installer le gril ou la façade.










































See the section
"Approved Vent
Configurations"
See the section
"Electrical Connection"
See the section
"Mantel Requirements"
Insulation must not fill
the 1/2" (13mm)
clearance around the
back and sides of the
fireplace.
See the section
"Vent Requirements"
See the section "Minimum
Framing Dimensions"
Drywall
Top Vent
Configuration Rear Vent
Configuration
See the section
"Gas Line Installation"
1" Min.
25mm
Side
Wall










See "Optional Non-
Combustible Facing"
Drywall
See "Optional Non-
Combustible Hearth"
Nailing Brackets
Required Travis
Firestop (sku
93006094)

10 Finalizing the Installation (for qualified installers only)
© Travis Industries 1/17/2019 – 1483-FR 864 31K CF Install
EXIGENCES DU FABRICANT
Système de ventilation de l'équipement à gaz fourni
Lorsque le fabricant d’un équipement à gaz à ventilation latérale sur paroi latérale approuvée pour le produit fournit une
conception de système de ventilation ou des composants du système de ventilation avec l’équipement, les instructions
fournies par le fabricant pour l’installation de l’équipement et du système de ventilation doivent inclure:
• Des instructions détaillées pour l'installation de la conception du système de ventilation ou des composants du système de
ventilation; et
• Une liste complète des pièces pour la conception du système de ventilation ou du système de ventilation.
Système de ventilation d'équipement à gaz non fourni
Lorsque le fabricant d'un appareil alimenté au gaz à ventilation horizontale à paroi latérale homologué Produit ne fournit pas
les pièces permettant l'évacuation des gaz de combustion, mais identifie un «système d'évacuation spécial», le fabricant doit
satisfaire aux exigences suivantes:
• Les instructions référencées du «système de ventilation spéciale» doivent être incluses avec les instructions d'installation de
l'appareil ou de l'équipement; et
• Les «systèmes de ventilation spéciaux» doivent correspondre à l’approbation du produit par le conseil d’administration et les
instructions relatives à ce système doivent inclure une liste des pièces et des instructions d’installation détaillées.
Une copie de toutes les instructions d'installation de tous les équipements alimentés au gaz à ventilation horizontale sur paroi
latérale approuvés, de toutes les instructions de ventilation, de toutes les listes de pièces pour les instructions de ventilation et
/ ou de toutes les instructions de conception de ventilation doit rester avec l'appareil ou l'équipement à la fin de l'installation.
Voir la section Connexion au gaz pour connaître les exigences supplémentaires du Commonwealth du Massachusetts.

Finalizing the Installation (for qualified installers only) 11
© Travis Industries 1/17/2019 – 1483-FR 864 31K CF Install
Configuration d'évent supérieur ou arrière
Cet appareil est expédié dans la configuration de ventilation supérieure. Pour modifier la configuration de
la ventilation arrière, suivez les instructions ci-dessous.
REMARQUE : la configuration de l'évent affecte plusieurs aspects de l'installation (cadrage, montée
maximale de l'évent, course maximale de l'évent). Assurez-vous que la configuration de l'évent est
correcte avant l'installation. Vous voudrez peut-être configurer le diffuseur lors du changement de la
configuration de l'évent.
Remove the 12
screws securing the
flue assembly.
NOTE: Use a magnetic-
tipped nutdriver on these
screws - take care to prevent
the screws from falling into
the fireplace.
Rotate the flue assembly so
the flue points to the rear.
Secure using the twelve
screws removed earlier.
DO NOT OVER-TIGHTEN
THE SCREWS.
Remove the 4 screws securing
the intake cover plate. Remove
it and place it aside.
Top of Fireplace
Back of Fireplace
Remove the 6 screws
securing the heat shield and
vent cover plate. Remove
both and them it aside.

12 Finalizing the Installation (for qualified installers only)
© Travis Industries 1/17/2019 – 1483-FR 864 31K CF Install
Conversion du foyer en aération arrière (suite)

























Tuck the 3 pieces of insulation (included in the
rear vent conversion kit) into the area above the
exhaust manifold. The insulation must be placed
so it covers the entire area over the flue
assembly.
Attach the intake cover plate to
the top of the fireplace using the
screws removed earlier.
Bend the heat shield legs
downward as shown.
Remove the screws from the
top of the fireplace. Attach
the heat shield to the top of
the fireplace using these
screws.
Attach the vent cover plate to the
back of the fireplace using the
screws removed earlier.

Finalizing the Installation (for qualified installers only) 13
© Travis Industries 1/17/2019 – 1483-FR 864 31K CF Install
Préparation du support de fixation et de cloison sèche
 Les deux supports et les trois supports de cloison sèche sont livrés à plat. Assurez-vous de plier (et
sécuriser) les supports et les supports de cloison sèche comme indiqué ci-dessous.
The two standoffs are shipped flat.
Bend both standoffs as shown below.
Remove the screw from the top of the
fireplace and secure the standoff as shown.
When in place, the
standoffs and drywall
supports should look
as shown to the
right.
Bend the three drywall supports up 90 degress (the
outer two are concealed when the standoffs are flat).

14 Finalizing the Installation (for qualified installers only)
© Travis Industries 1/17/2019 – 1483-FR 864 31K CF Install
Exigences de placement de foyer
 Le foyer doit être installé sur une surface plane capable de supporter le foyer et la ventilation
 Le foyer doit être placé directement sur du bois ou une surface non combustible (pas sur du linoléum
ni sur un tapis)
 Cet appareil de chauffage peut être placé dans une chambre à coucher. Soyez conscient de la
grande quantité de chaleur produite par cet appareil lors de la détermination de son emplacement..
Les dégagements
 Le foyer nécessite un dégagement de 1/2 "(13 mm) entre les côtés et l'arrière du foyer et les
éléments de charpente. Aucun matériau (isolation, charpente, etc.) ne peut être placé dans cette
zone.
 Une fois installés, les murs devant le foyer doivent être à au moins 25 mm (1 po) du côté du foyer.
 En raison de la température élevée, le radiateur doit être placé hors de la circulation et loin des
meubles et des rideaux.
 Le foyer doit être placé de manière à ne pas obstruer les bouches d'aération situées au-dessus et au-
dessus de la vitre.
Cheminées Surélevées
 Le foyer (et le foyer, si désiré) peut être placé sur une plate-forme conçue pour supporter le foyer
(205 lb, 93 kg) et la ventilation.
 La base du foyer doit se situer à au moins 1778 mm (70 po) sous le plafond de la pièce...

Finalizing the Installation (for qualified installers only) 15
© Travis Industries 1/17/2019 – 1483-FR 864 31K CF Install
Dimensions d'encadrement minimales
Min. Hauteur de boîtier 48 ”(1220mm)
43"
1093mm
45"
1143mm
22" (559mm) Standard Facing (drywall contacts side of fireplace)
22-1/2" (572mm) Submerged Facing (drywall butts non-comb. facing)
a
a

16 Finalizing the Installation (for qualified installers only)
© Travis Industries 1/17/2019 – 1483-FR 864 31K CF Install
Supports à clouer
La cheminée a des supports de clouage des deux côtés. Fixez le foyer au cadrage.
REMARQUE: Assurez-vous que la cheminée est carrée et d'aplomb lorsqu'elle est placée dans
l'encadrement. Mesuré d'un coin à l'autre du foyer, celui-ci doit être carré (environ 54-7 / 8 "- 1394
mm). Voir l'illustration ci-dessous. Utilisez des cales pour assurer que le foyer est carré..
NOTE SPÉCIALE CONCERNANT L’UTILISATION DE L’OPTION «FACE SUBMERGED»
La plupart des installations utilisent la position «Orientation standard» pour les supports de clouage.
Lorsque vous utilisez l'option «Revêtement submergé», le foyer est placé à ½ ”à l'arrière. Assurez-
vous de tenir compte de cette dimension lors de la configuration du cadrage et de la détermination de
la position de l'évent, de la conduite de gaz, etc.



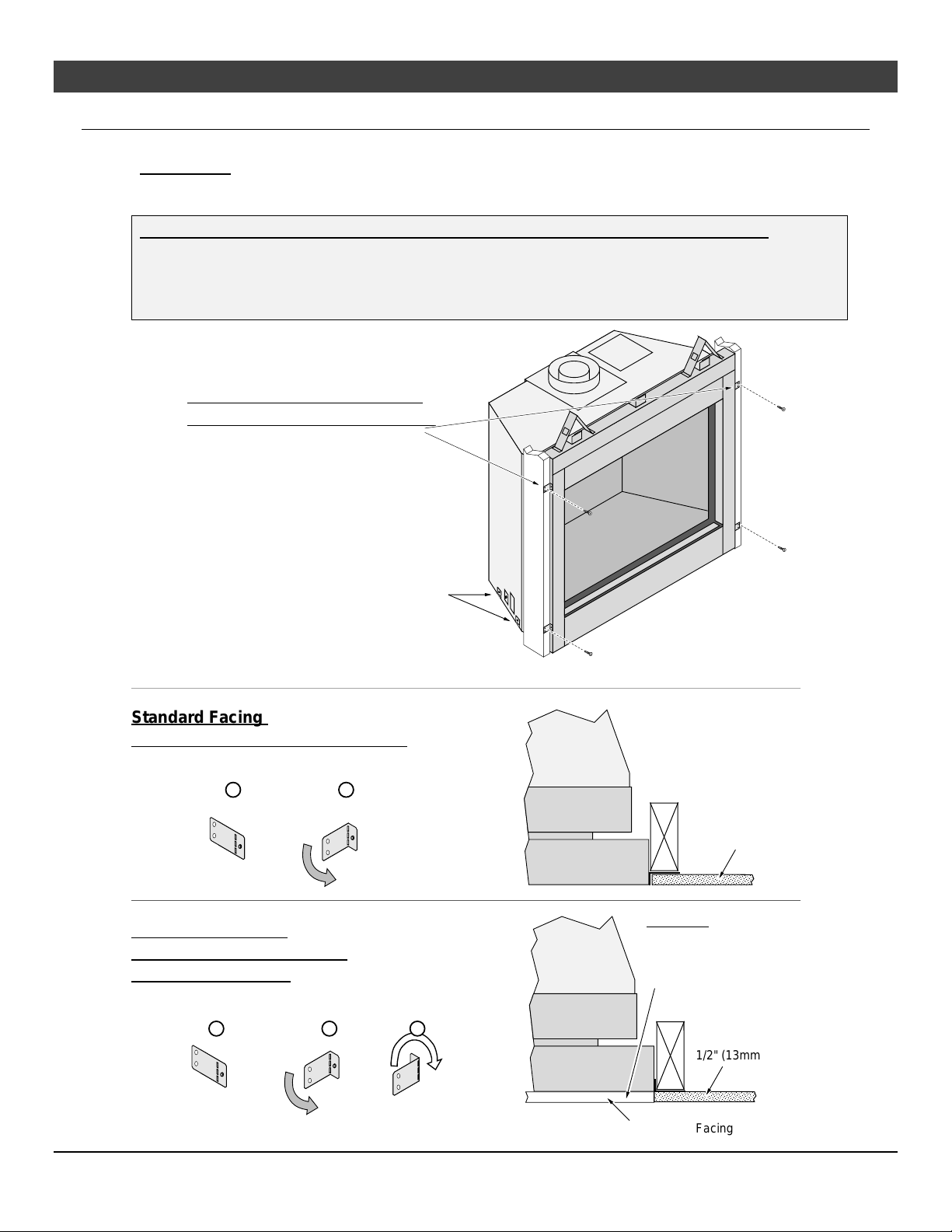

S
tandard Facing
(
drywall contacts side of fireplace)
S
ubmerged Facing
(
Drywall butts against non-
c
ombustible facing)
Additional nailing brackets are provided
along the base of the fireplace. Use these
brackets if not using the front brackets.
1/2" (13mm) Drywall
Bend the nailing brackets out
and secure to the side framing.


Non-Combustible Facing
1/2" (13mm) Drywall
ab
ca b
Rotate the bracket on the
rivet 180 degrees.
WARNING:
Do not install combustible
material (drywall) in front of
the fireplace.
Fireplace
Fireplace

Finalizing the Installation (for qualified installers only) 17
© Travis Industries 1/17/2019 – 1483-FR 864 31K CF Install
Installations en coin - Configuration de l'évent arrière
Une installation typique à 45 ° utilise les dimensions de la charpente indiquées dans l’illustration ci-
dessous).
















7-1/2" (191mm)
Approximate
(varies due to vent
installation)


Minimum 1/2" (13mm) Clearance
NOTE:
Most installations use:
6" (152mm) Section for
2 X 6 Walls (51mm X 152mm)
4" (102mm) Section for
2x4 Walls (51mm X 102mm)
(Travis # 98900166)





Minimum 1" (25mm) Clearance

Travis Firestop
(sku 93006094)


























52-1/4" Min.
1328mm

18 Finalizing the Installation (for qualified installers only)
© Travis Industries 1/17/2019 – 1483-FR 864 31K CF Install
Installations en angle - Configuration de la ventilation par le haut
Une installation typique à 45 ° utilise les dimensions de la charpente indiquées dans l’illustration ci-
dessous).















15-1/2"
394mm



52-1/4" Min.
1328mm
Minimum 1/2" (13mm) Clearance




































Finalizing the Installation (for qualified installers only) 19
© Travis Industries 1/17/2019 – 1483-FR 864 31K CF Install
Installations de cheminée extérieure
Les foyers à gaz de Travis Industries Inc.
conviennent à une installation dans des
espaces extérieurs protégés contre les effets
directs de l'eau. En plus du respect des
dégagements indiqués pour le manteau et les
combustibles, un facteur de surplomb de
protection contre la pluie de 1/2 doit être
construit à l'avant et de chaque côté des
appareils installés (voir l'illustration à droite).
Toutes les connexions de câblage à
l'alimentation secteur doivent être conformes
aux exigences extérieures
Avertissements concernant le verre trempé
Ce foyer utilise du verre trempé susceptible de
subir un choc thermique. Veillez à ce que l'eau
ne vienne pas en contact avec le foyer, surtout
s'il fait chaud .



































A
B
Side of
Fireplace
The overhang (A) must extend at least 1/2 the roofline height
(B). Height is measured from the base of the fireplace.
For example: if the rooline (B) is 8' above the base of the
fireplace, the overhang (A) must be at least 4'.











20 Finalizing the Installation (for qualified installers only)
© Travis Industries 1/17/2019 – 1483-FR 864 31K CF Install
Conditions de conduite de gaz
 La conduite de gaz doit être installée conformément à tous les codes locaux, le cas échéant. sinon,
suivez les normes ANSI 223.1 et NFPA 54 (88), au Canada, suivez la norme CSA B149.1 et les
exigences répertoriées ci-dessous.
 Le foyer et la vanne de contrôle de gaz doivent être débranchés de la tuyauterie d'alimentation en
gaz lors de tout test de pression de ce système à des pressions de test supérieures à 3,5 psi (1/2
psig). Pour des pressions inférieures à 1/2 psig (kPA), isolez la tuyauterie d'alimentation en gaz en
fermant le robinet d'arrêt manuel.
 Testez tous les joints de la conduite de gaz et la vanne de contrôle de gaz avant et après le
démarrage du foyer.
Carburant
 Ce foyer est conçu pour le gaz naturel ou pour le propane (mais pas pour les deux). Vérifiez l’autocollant sur le
dessus de la soupape de commande de gaz pour vous assurer que le carburant approprié est utilisé.
Raccordement de la conduite de gaz
 L'installation doit être effectuée par un installateur qualifié, une agence de service ou le fournisseur de gaz (dans
le Massachusetts, un plombier / installateur de gaz agréé).
 L’entrée de gaz accepte 1/2 "MPT.

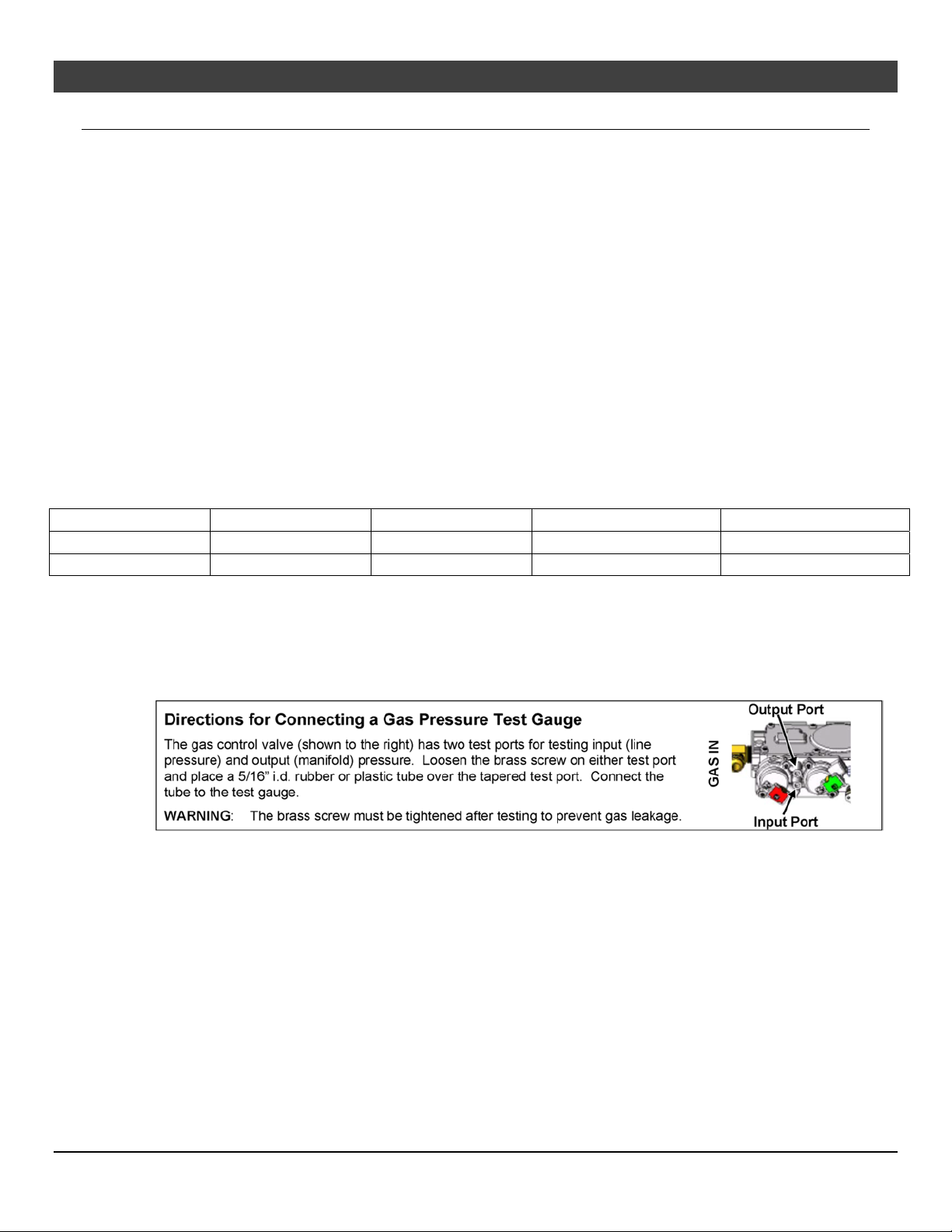

Pression d'entrée de gaz
Pression du gaz
Max. Pression d'entrée Min. Pression d'entrée Max. Pression du collecteur Min. Pression du collecteur
Gaz naturel
7" W.C. (1.74 kPA) 5.5” W.C. (1.37 kPA) 3.5” W.C. (0.87 kPA) 1.6” W.C. (0.40 kPA)
Propane
13" W.C. (3.23 kPA) 11” W.C. (2.74 kPA) 11” W.C. (2.74 kPA) 2.9” W.C. (0.72 kPA)
 Si la pression est insuffisante, assurez-vous que la tuyauterie utilisée est suffisamment grande, que
le régulateur d'alimentation est correctement réglé et que la charge totale de gaz de la résidence ne
dépasse pas la quantité fournie.
 Le régulateur d'alimentation (le régulateur qui se connecte directement à l'entrée de la résidence ou
au réservoir de propane) doit fournir le gaz à la pression d'entrée suggérée indiquée ci-dessus.
Contactez le fournisseur de gaz local si le régulateur est à une pression incorrecte.
