Polierer L602VRH/VRB
3
Inhalt
Verwendete Symbole . . . . . . . . . . . . 3
Technische Daten . . . . . . . . . . . . . . 3
Auf einen Blick . . . . . . . . . . . . . . . . . 4
Zu Ihrer Sicherheit . . . . . . . . . . . . . . 5
Gebrauchsanweisung . . . . . . . . . . . . 6
Wartung und Pflege . . . . . . . . . . . . . 9
Entsorgungshinweise . . . . . . . . . . . 10
CE-Konformität . . . . . . . . . . . . . . . . 10
Garantie . . . . . . . . . . . . . . . . . . . . . 10
Verwendete Symbole
Symbole in der Anleitung
Gefahr!
Bezeichnet eine unmittelbar drohende
Gefahr. Bei Nichtbeachten des Hinweises
drohen Tod oder schwerste Verletzungen.
Vorsicht!
Bezeichnet eine möglicherweise gefährliche
Situation. Bei Nichtbeachten des Hinweises
drohen Verletzungen oder Sachschäden.
Hinweis
Bezeichnet Anwendungstips und wichtige
Informationen.
Symbole am Gerät
Vor Inbetriebnahme Bedie-
nungsanleitung lesen!
Augenschutz tragen!
Entsorgungshinweis für das
Altgerät!
(siehe Seite 10)
Technische Daten
Gerätetyp L602VRH
(mit Griffhaube) L602VRB (mit Bügelhandgriff)
Bestell-Nummer 317.713 318.515
Max. Werkzeug-Ø mm 220 220
Aufnahmebohrung mm 22,23 22,23
Spindeldurchmesser M14/SW17 M14/SW17
Drehzahl U/min 0–2400 0–2400
Leistungsaufnahme W 1500 1500
Leistungsabgabe W 1000 1000
Gewicht (ohne Kabel) kg 3,5 3,5
Schutzklasse II / II /
LK602VV.book Seite 3 Mittwoch, 23. Februar 2005 1:57 13

Polierer L602VRH/VRB
4
Auf einen Blick
1 Spindel
2 Spindelarretierung
Zum Feststellen der Spindel beim
Werkzeugwechsel.
3Bügelhandgriff (L602VRB)
3b Griffhaube (L602VRH)
4 Stellrad für Drehzahlvorwahl
5 Netzkabel 4,0 m mit Netzstecker
6 Arretierungsknopf
Arretiert den Schalter (7) im
Dauerbetrieb.
7Schalter
Zum Ein- und Ausschalten sowie zum
Hochfahren bis zu der vorgewählten
Drehzahl.
8Innensechskantschlüssel
Für Befestigung des Bügelhandgriffs.
9 Handgriff (nur L602VRH)
10 Typschild
LK602VV.book Seite 4 Mittwoch, 23. Februar 2005 1:57 13

Polierer L602VRH/VRB
5
Zu Ihrer Sicherheit
Gefahr!
Vor Gebrauch des Polierers lesen und
danach handeln:
– die vorliegende Bedienungsanleitung,
– die „Allgemeinen Sicherheitshinweise“
zum Umgang mit Elektrowerkzeugen
im beigelegten Heft
(Schriften-Nr.: 315.915/04.04),
– die für den Einsatzort geltenden Regeln
und Vorschriften zur Unfallverhütung.
Dieser Polierer ist nach dem Stand der
Technik und den anerkannten
sicherheitstechnischen Regeln gebaut.
Dennoch können bei seinem Gebrauch
Gefahrenfür Leib und Lebendes Benutzers
oder Dritter bzw. Schäden an der Maschine
oder an anderen Sachwerten entstehen.
Der Polierer ist nur zu benutzen
– für die bestimmungsgemäße
Verwendung,
– in sicherheitstechnisch einwandfreiem
Zustand.
DieSicherheitbeeinträchtigendeStörungen
umgehend beseitigen.
Geräusch
Vorsicht
Bei einem Schalldruck über 85 dB(A)
Gehörschutz tragen.
Gemessen nach EN 50144:
:
Vibration
Gewichteter Effektivwert der Beschleuni-
gung nach EN 50144: 7 m/s²
Bestimmungsgemäße
Verwendung
Dieser Polierer ist bestimmt
– fürdengewerblichenEinsatzinIndustrie
und Handwerk,
– für Polierarbeiten jeglicher Art mit
Polierschwämmen, Lamm- und
Wollfellen, Filzteller, Schwabbelscheibe
– fürdenFlächenschliffmitSchleifblattauf
einem Stützteller,
– zum Einsatz mit Polier- und Schleifwerk-
zeugen, die für eine Drehzahl von min-
destens 2400 U/min zugelassen sind.
Sicherheitshinweise
Gefahr!
nBeim Gebrauch persönliche Schutz-
ausrüstung tragen:
Schutzbrille, Atemschutzmaske,
Gehörschutz, Schutzhandschuhe,
festes Schuhwerk.
Wenn notwendig, auch Schürze tragen!
nBeim Arbeiten den Polierer mit beiden
Händen führen.
Nur L602VRB: Handgriff (3b) oder
Bügelhandgriff (3) muss montiert sein!
nPolierer nicht in einem Schraubstock
festspannen.
nNetzkabel (5) immer nach hinten vom
Polierer wegführen.
nWerkstück einspannen, sofern es durch
sein Eigengewicht nicht sicher liegt.
nNur Werkzeuge verwenden, deren
zulässige Drehzahl mindestens
so hoch wie die Nenndrehzahl des
Polierers ist.
Schalldruck LpA dB(A) 88
Schallleistung LWA dB(A) 101
LK602VV.book Seite 5 Mittwoch, 23. Februar 2005 1:57 13

Polierer L602VRH/VRB
6
nAbmessungen der Werkzeuge beachten.
Lochdurchmesser muss ohne Spiel oder
Vorspannung auf die Spannwerkzeuge
passen. Keine Adapter oder
Reduzierstücke verwenden.
nSchleifwerkzeuge gemäß den
Anweisungen des Herstellers lagern
und handhaben.
nVor demGebrauch überprüfen, dassdie
montierten Werkzeuge gemäß den
Herstelleranweisungen befestigt sind.
nVor dem Gebrauch die richtige Montage
und Befestigung der Schleifwerkzeuge
überprüfen. Gerät ohne Belastung für
30 Sekunden einschalten!
Probelauf sofort unterbrechen, wenn
erhebliche Vibrationen auftreten oder
andere Schäden festgestellt werden.
Maschine überprüfen, um die Ursache
dafür festzustellen.
nHände weg von rotierenden
Werkzeugen.
nPolierer nicht so stark belasten, dass er
zum Stillstand kommt.
nVor dem Ablegen Polierer ausschalten
und auslaufen lassen.
nPersonen und brennbare Gegenstände
vor Funkenflug schützen.
Schutzhaube richtig einstellen.
nKeine Materialien bearbeiten, bei denen
gesundheitsgefährdende Stoffe frei-
gesetzt werden (z. B. Asbest).
nPolierer, die im Freien verwendet
werden oder extremen Metallstäuben
ausgesetzt sind, über einen
Fehlerstrom-Schutzschalter
(Auslösestrom maximal 30 mA)
anschließen.
nNur für den Außenbereich zugelassene
Verlängerungskabel verwenden.
nZur Kennzeichnung des Polierers
nur Klebschilder verwenden.
Keine Löcher in das Gehäuse bohren.
Sachschäden!
nNetzspannung und Spannungsangabe
auf dem Typschild (10) muss
übereinstimmen.
nSpindelarretierung (2) nur bei still-
stehendem Werkzeug drücken.
Gebrauchsanweisung
Gefahr!
Vor allen Arbeiten am Polierer den
Netzstecker ziehen.
Vor der Inbetriebnahme
Polierer auspacken und auf Vollständigkeit
der Lieferung und Transportschäden kon-
trollieren.
Bügelhandgriff montieren
(L602VRB)
1. Bügelhandgriff(3) über den Getriebkopf
schieben.
2. Bügelhandgriff mit den 2 beiliegenden
Schrauben und Schlüssel (8)
befestigen.
LK602VV.book Seite 6 Mittwoch, 23. Februar 2005 1:57 13

Polierer L602VRH/VRB
7
Ein- und Ausschalten
Kurzzeitbetrieb ohne Einrasten:
– Schalter (7) drücken und festhalten.
– Zum Ausschalten Schalter loslassen.
Dauerbetrieb mit Einrasten:
– Schalter (7) drücken und festhalten.
– ZumEinrasten Arretierungsknopf (6) ge-
drückt halten und Schalter loslassen.
– Zum Ausschalten Schalter (7) kurz
drücken und loslassen.
Hinweis
Nach einem Stromausfall läuft das
eingeschaltetete Gerät nicht wieder an.
Drehzahlvorwahl
– Zum Einstellen der Arbeitsdrehzahl das
Stellrad (3b) auf den gewünschten Wert
stellen.
– Durch gefühlvolles Betätigen des
Schalters (7) wird das Gerät bis zu der
vorgewählten Drehzahl hochgefahren.
Vorsicht!
Verletzungsgefahr durch Zerstörung des
Werkzeugs. Der Arbeitsaufgabe
entsprechendes Werkzeug verwenden.
Hinweis
Bei Überlastung oder Überhitzung im
Dauerbetrieb reduziert das Gerät die
Drehzahl automatisch, bis das Gerät
ausreichend abgekühlt ist.
LK602VV.book Seite 7 Mittwoch, 23. Februar 2005 1:57 13

Polierer L602VRH/VRB
8

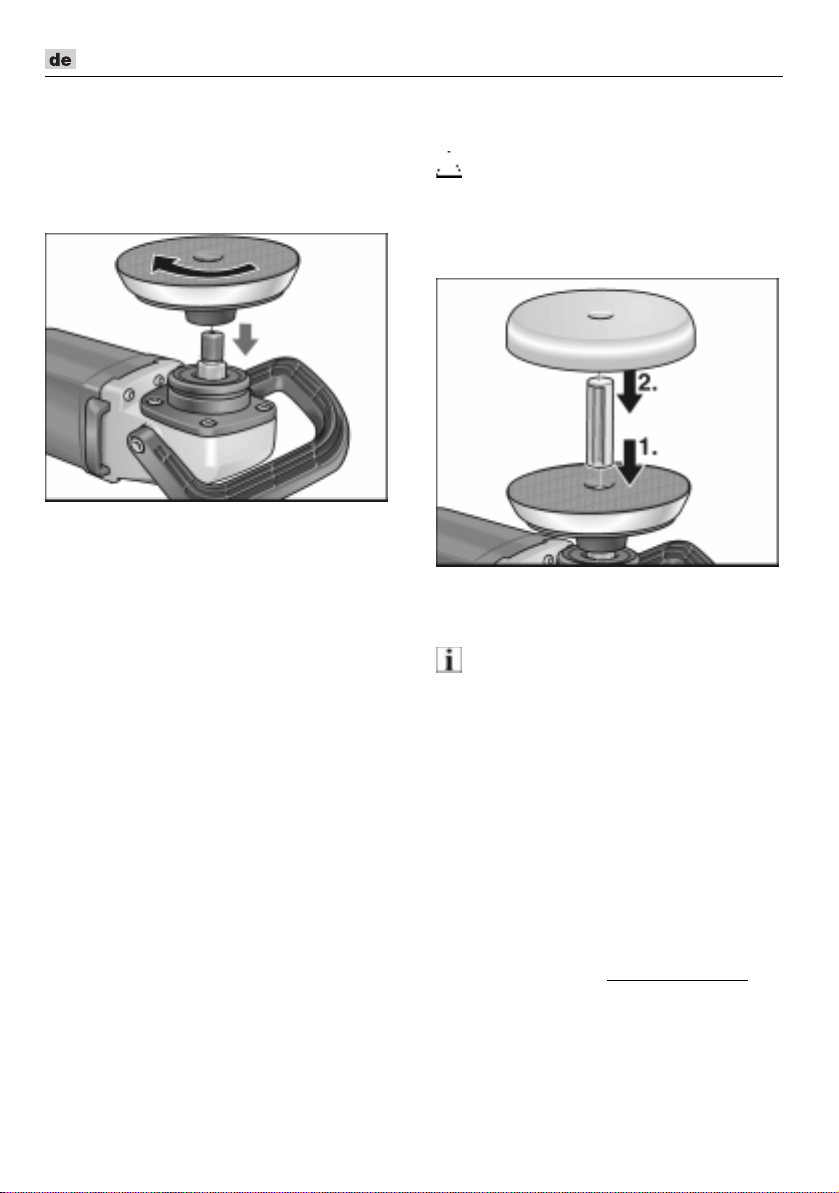

Werkzeugaufnahme befestigen
oder wechseln
1. Netzstecker ziehen.
2. Spindelarretierung drücken und
gedrückt halten.
3. Werkzeugaufnahme (Klett-, Filz-,
Schleifteller) im Uhrzeigersinn auf die
Spindel schrauben und handfest
anziehen.
4. Werkzeug auf Werkzeugaufnahme
befestigen.
5. Netzstecker in Steckdose stecken.
6. Polierer einschalten (ohne Einrasten)
und Polierer für ca. 30 Sekunden laufen
lassen. Auf Unwuchten und Vibrationen
kontrollieren.
7. Polierer ausschalten.
Zum Abnehmen der Werkzeugaufnahme:
1. Netzstecker ziehen.
2. Spindelarretierung drücken und
gedrückt halten.
3. Werkzeugaufnahme (Klett-, Filz-,
Schleifteller) gegen den Uhrzeigersinn
von der Spindel abschrauben.
Hinweise zur Befestigung
der Werkzeuge
Achtung!
Werkzeuge zentriert auf der Werkzeugauf-
nahme befestigen. Geräteschäden durch
Unwuchten möglich. Arbeitsergebnis kann
sich verschlechtern.
– Zentrierhilfen benutzen.
Arbeitshinweise
Hinweis
Nach dem Ausschalten läuft das
Schleifwerkzeug noch kurze Zeit nach.
– Beim Einsatz von Polierpaste für jede
Paste ein eigenes Werkzeug benutzen.
– Bei empfindlichen Oberflächen (z. B.
Autolacke) nicht aggressiv, sondern mit
niedrigen Touren und geringem
Anpreßdruck arbeiten.
– Schwämme können maschinell
gereinigt werden.
Weitere Informationen über die Produkte
des Herstellers unter www.flex-tools.de.
LK602VV.book Seite 8 Mittwoch, 23. Februar 2005 1:57 13

Polierer L602VRH/VRB
9
Wartung und Pflege
Gefahr!
Vor allen Arbeiten am Polierer den
Netzstecker ziehen.
Reinigung
Gefahr!
Bei der Bearbeitung von Metallen kann sich
bei extremem Einsatz leitfähiger Staub im
Gehäuseinnenraum ablagern.
Beeinträchtigung der Schutzisolierung!
Maschine über Fehlerstrom-Schutzschalter
(Auslösestrom 30 mA) betreiben.
Gerät und Lüftungsschlitze regelmäßig
reinigen. Häufigkeit ist vom bearbeiteten
Material und von der Dauer des Gebrauchs
abhängig.
Gehäuseinnenraum mit Motor regelmäßig
mit trockener Druckluft ausblasen.
Kohlenbürsten
Der Polierer ist mit Abschaltkohlen ausge-
stattet.
Nach Erreichen der Verschleißgrenze der
Abschaltkohlen wird der Polierer
automatisch abgeschaltet.
Hinweis!
Zum Austausch nur Originalteile des
Herstellers verwenden. Bei Verwendung
von Fremdfabrikaten erlöschen die
Garantieverpflichtungen des Herstellers.
Durch die hinteren Lufteintrittsöffnungen
kann das Kohlenfeuer während des
Gebrauchs beobachtet werden.
Bei starkem Kohlenfeuer den Polierer sofort
ausschalten. Polierer an eine vom Hersteller
autorisierte Kundendienstwerkstatt
übergeben.
Getriebe
Hinweis!
Die Schrauben am Getriebekopf (3b)
während der Garantiezeit nicht lösen. Bei
Nichtbeachtung erlöschen die Garantie-
verpflichtungen des Herstellers.
Reparaturen
Reparaturen ausschließlich durch eine vom
Hersteller autorisierte Kundendienst-
werkstatt ausführen lassen.
Ersatzteile und Zubehör
Weiteres Zubehör, insbesondere Werk-
zeuge und Polierhilfsmittel, den Katalogen
des Herstellers entnehmen.
Ersatzteil/Zubehör Best.-Nr.
seitlicher Handgriff 252.721
Griffhaube 259.508
Bügelhandgriff 287.709
2 Schrauben f. Bügelhandgriff 251.614
Klett-Teller 160 mm mit
Zentrierrohr 252.583
Klett-Schwamm, Ø 200x40 mm 304.778
Klett-Wollfell, Ø 200 mm 252.278
LK602VV.book Seite 9 Mittwoch, 23. Februar 2005 1:57 13

Polierer L602VRH/VRB
10
Entsorgungshinweise
Gefahr!
Ausgediente Geräte durch Entfernen des
Netzkabels unbrauchbar machen.
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge
nicht in den Hausmüll!
Gemäss Europäischer Richtlinie 2002/96/
EG über Elektro- und Elektronik-Altgeräte
undUmsetzunginnationalesRechtmüssen
verbrauchte Elektrowerkzeuge getrennt
gesammelt und einer umweltgerechten
Wiederverwertung zugeführt werden.
Hinweis!
Über Entsorgungsmöglichkeiten beim
Fachhändler informieren!
CE-Konformität
Wir erklären in alleiniger Verantwortung,
dass dieses Produkt mit folgenden Normen
oder normativen Dokumenten
übereinstimmt:
EN 50144, EN 55014, EN 61000 gemäß
den Bestimmungen der Richtlinien
73/23/EWG, 89/336/EWG, 98/37/EG.
04 Rühle Severin
FLEX-Elektrowerkzeuge GmbH
Bahnhofstrasse 15
D-71711 Steinheim/Murr
Garantie
Bei Erwerb einer Neumaschine gewährt
FLEX 2 Jahre Hersteller-Garantie, begin-
nend mit dem Verkaufsdatum der Maschine
an den Endverbraucher. Die Garantie er-
strecktsichnuraufMängel,dieaufMaterial-
und/oder Herstellungsfehler sowie auf die
Nichterfüllung zugesicherter Eigenschaften
zurückzuführen sind. Bei Geltendmachung
eines Garantieanspruchs ist der Original-
Verkaufsbeleg mit Verkaufsdatum beizu-
fügen. Garantiereparaturen dürfen aus-
schließlich von FLEX autorisierten
Werkstätten oder Service-Stationen durch-
geführt werden. Ein Garantieanspruch
besteht nur bei bestimmungsgemäßer
Verwendung. Von der Garantie ausge-
schlossen sind insbesondere betriebs-
bedingter Verschleiß, unsachgemäße
Anwendung, teilweise oder komplett
demontierte Maschinen sowie Schäden
durch Überlastung der Maschine, Verwen-
dung von nicht zugelassenen, defekten
oder falsch angewendeten Einsatzwerk-
zeugen. Schäden, die durch die Maschine
am Einsatzwerkzeug bzw. Werkstück verur-
sacht werden, Gewaltanwendung, Folge-
schäden, die auf unsachgemäße oder
ungenügende Wartung seitens des Kunden
oder Dritter zurückzuführen sind, Beschädi-
gungen durch Fremdeinwirkung oder von
Fremdkörpern, z. B. Sand oder Steine
sowie Schäden durch Nichtbeachtung der
Bedienungsanleitung, z. B. Anschluss an
eine falsche Netzspannung oder Stromart.
Garantieansprüche für Einsatzwerkzeuge
bzw. Zubehörteile können nur dann geltend
gemacht werden, wenn sie mit Maschinen
verwendet werden, bei denen eine solche
Verwendung vorgesehen oder zugelassen
ist.
LK602VV.book Seite 10 Mittwoch, 23. Februar 2005 1:57 13

Polierer L602VRH/VRB
11
Haftungsausschluss
Der Hersteller und sein Vertreter haften
nichtfürSchädenundentgangenenGewinn
durch Unterbrechung des
Geschäftsbetriebes, die durch das Produkt
oder die nicht mögliche Verwendung des
Produktes verursacht wurden.
Der Hersteller und sein Vertreter haften
nicht für Schäden, die durch
unsachgemäße Verwendung oder in
Verbindung mit Produkten anderer
Hersteller verursacht wurden.
LK602VV.book Seite 11 Mittwoch, 23. Februar 2005 1:57 13

Polisher L602VRH/VRB
12
Contents
Symbols used in this manual . . . . . 12
Technical specifications . . . . . . . . . 12
Overview . . . . . . . . . . . . . . . . . . . . 13
For your safety . . . . . . . . . . . . . . . . 14
Operating instructions . . . . . . . . . . 15
Maintenance and care . . . . . . . . . . 18
Disposal information . . . . . . . . . . . . 19
CE Declaration of Conformity . . . . . 19
Guarantee . . . . . . . . . . . . . . . . . . . 19
Symbols used in this manual
Symbols used in this manual
Danger!
Denotes impending danger. Non-
observance of this warning may result
in death or extremely severe injuries.
Caution!
Denotes a possibly dangerous situation.
Non-observance of this warning may result
in slight injury or damage to property.
Note
Denotes application tips and important
information.
Symbols on the power tool
Before switching on the power
tool, read the operating manual!
Wear goggles!
Disposal information for the old
appliance!
(See Page 19)
Technical specifications
Machine type L602VRH
(with handle cover) L602VRB (with bail handle)
Order number 317.713 318.515
Tool Ø max. mm 220 220
Shaft thread mm 22.23 22.23
Spindle diameter M14/SW17 M14/SW17
Speed r.p.m. 0–2400 0–2400
Power input W 1500 1500
Power output W 1000 1000
Weight (without power cord) kg 3.5 3.5
Safety class II / II /
LK602VV.book Seite 12 Mittwoch, 23. Februar 2005 1:57 13

Polisher L602VRH/VRB
13
Overview
1 Spindle
2 Spindle lock
Secures the spindle when the tool
is changed.
3 Bail handle (L602VRB)
3b Handle cover (L602VRH)
4 Dial for preselecting the speed
5 4.0 m power cord with plug
6 Locking button
Lockstheswitch(7)duringcontinuous
operation.
7 Switch
Switches the polisher on and off
and also accelerates it up to the
preselected speed.
8 Hexagon-socket key
For attaching the bail handle.
9 Handle (L602VRH only)
10 Rating plate
LK602VV.book Seite 13 Mittwoch, 23. Februar 2005 1:57 13

Polisher L602VRH/VRB
14
For your safety
Danger!
Before using the polisher, please read and
follow:
– these operating instructions,
– the “General safety instructions” on the
handling of power tools in the enclosed
booklet (leaflet-no. 315.915/04.04),
– the currently valid site rules and the
regulations for the prevention of
accidents.
This polisher is state-of-the-art and has
been constructed in accordance with the
acknowledged safety regulations.
Nevertheless, when in use, the power tool
may be a danger to life and limb of the user
or a third party, or the power tool or other
property may be damaged. The polisher
may be used only
– used as intended,
– in perfect working order.
Faults which impair safety must be repaired
immediately.
Noise
Caution
Wear ear protection at a sound pressure
above 85 dB(A).
Measured according to EN 50144:
:
Vibration
Weighted effective value of acceleration
according to EN 50144: 7 m/s²
Intended use
This polisher is designed
– is designed for industrial applications,
– for all types of polishing work with
polishing sponges, lambskins and
woolskins, felt plate, buffing disc
– for surface grinding with sanding sheet
on a backing pad
– for use with polishing and grinding tools
which are permitted to be used at
a speed of at least 2400 r.p.m.
Safety instructions
Danger!
nWhen using the power tool,
wear protective equipment:
Goggles, dust mask, ear protection,
protective gloves, sturdy shoes.
If required, also wear an apron!
nAlways guide the polisher with both
hands.
L602VRB only: Side handle (3b) or bail
handle (3) must be attached!
nDo not clamp the polisher in a vice.
nAlways lay the power cord (5) to the rear
away from the polisher.
nClamp the workpiece if it is not securely
positioned by its own weight.
nUse only tools which have a permitted
speed at least as high as the nominal
speed of the polisher.
nNotethedimensions ofthe tools. Thehole
diameter must fit onto the clamping
without play or pretension. Do not use any
adapters or reducers.
nStore and handle grinding tools
according to the manufacturer’s
instructions.
Sound pressure LPA dB(A) 88
Sound power LWA dB(A) 101
LK602VV.book Seite 14 Mittwoch, 23. Februar 2005 1:57 13

Polisher L602VRH/VRB
15
nEnsure thar mounted wheels and points
are fitted in accordance with the
manufacturer’s instructions.
nBefore using the machine, check that
the grinding tools have been installed
and secured correctly. Switch on the
machine at no load for 30 seconds!
Interrupt the test run immediately if
violentvibrations occur or other damage
is established. Check the machine to
determine the cause.
nKeep hands away from rotating tools.
nDo not load the polisher to such an
extent that it stops.
nBefore putting the polisher down,
switch it off and wait until it stops.
nProtect persons and flammable objects
from flying sparks. Set the guard
correctly.
nDo not grind or cut materials which
release hazardous substances
(e.g. asbestos).
nIf polishers are used outdoors or are
exposed to extreme metal dusts,
connect via a residual-current-operated
circuit-breaker (tripping current
maximum 30 mA).
nUse only extension cables permitted
for outdoor use.
nMark the polisher with adhesive labels
only. Do not drill any holes into the
housing.
Damage to property!
nThe mains voltage and the voltage
specifications on the rating plate (10)
must correspond.
nDo not press the spindle lock (2) until the
tool stops.
Operating instructions
Danger!
Before carrying out any work on the
polisher, always pull out the mains plug.
Before switching on the polisher
Unpack the polisher and check that there
are no missing or damaged parts.
Attaching the bail handle
(L602VRB)
1. Push bail handle (3) over the gear
housing.
2. Attach the bail handle with the
2 enclosed screws and key (8).
LK602VV.book Seite 15 Mittwoch, 23. Februar 2005 1:57 13

Polisher L602VRH/VRB
16
Switch on and off
Brief operation without engaged
switch rocker:
– Press and hold down the switch (7).
– To switch off, release the switch.
Continuous operation with engaged
switch rocker:
– Press and hold down the switch (7).
– To lock into position, hold down the
locking button (6) and release the
switch.
– To switch off, briefly press and release
the switch (7).
Note
Following a power failure, the switched on
power tool does not restart.
Preselecting the speed
– To set the operating speed, move the
dial (3b) to the required value.
– Gently press the switch(7) to accelerate
the power tool up to the preselected
speed.
Caution!
Risk of injury due to destruction of the tool.
Use the appropriate tool for the job.
Note
If an overload or overheating occurs during
continues operation, the power tool
automatically reduces the speed until the
power tool has cooled down adequately.
LK602VV.book Seite 16 Mittwoch, 23. Februar 2005 1:57 13

Polisher L602VRH/VRB
17
Attaching or changing the tool
holder
1. Pull out the mains plug.
2. Press and hold down the spindle lock.
3. Screw the tool holder (Velcro pad,
backed fleece, sanding pad) clockwise
onto the spindle and tighten hand-tight.
4. Attach the tool to the tool holder.
5. Insert the mains plug into the socket.
6. Switch on the polisher (without engaging
it) and run the polisher for approx.
30 seconds. Check for imbalances and
vibrations.
7. Switch off the polisher.
To remove the chuck:
1. Pull out the mains plug.
2. Press and hold down the spindle lock.
3. Unscrew the chuck (Velcro pad, fleece
pad, sanding pad) anti-clockwise off the
spindle.
Attaching the tools
Attention!
Attach the tools in the centre of the tool
holder. Imbalances may damage the power
tool. The work result may be impaired.
– Use the centring aids.
Operating instructions
Note
When the machine is switched off,
the grinding tool continues running briefly.
– If using a polishing paste, use the
respective tool for each paste.
– On sensitive surfaces (e.g. car
paintwork) do not work aggressively
but work at slow speeds applying low
contact pressure.
– Sponges can be washed in the washing
machine.
For further information on the
manufacturer’s products go to
www.flex-tools.de.
LK602VV.book Seite 17 Mittwoch, 23. Februar 2005 1:57 13

Polisher L602VRH/VRB
18
Maintenance and care
Danger!
Before carrying out any work on the
polisher, always pull out the mains plug.
Cleaning
Danger!
If metals are ground or cut over a prolonged
period, conductive dust may become
deposited inside the housing.
Impairment of the protective insulation!
Operate the power tool via a residual-
current-operated circuit-breaker
(tripping current 30 mA).
Regularly clean the power tool and
ventilation slots. Frequency of cleaning is
dependent on the material and duration of
use.
Regularly blow out the housing interior
and motor with dry compressed air.
Carbon brushes
The polisher features cut-off carbon
brushes.
When the wear limit of the cut-off carbon
brushes is reached, the polisher switches
off automatically.
Note!
Use only original parts supplied by the
manufacturer for replacement purposes.
If non-originalpartsareused,theguarantee
obligations of the manufacturer will be
deemed null and void.
Whenthepolisherisbeingused,the carbon
brushes can be seen sparking through the
rear air inlet apertures.
If the carbon brushes spark excessively,
switch off the polisher immediately. Take the
polisher to a customer service workshop
authorised by the manufacturer.
Gears
Note!
Do not loosen the screws on the gear head
(3b) during the warranty period. Non-
compliance will deem the guarantee
obligations of the manufacturer null and
void.
Repairs
Repairsmaybecarriedoutbyanauthorised
customer service centre only.
Spare parts and accessories
For other accessories, in particular tools
and polishing aids, see the manufacturer’s
catalogues.
Spare-part/Accessory Order
no.
Side handle 252.721
Handle cover 259.508
Bail handle 287.709
2 screws for bail handle 251.614
Velcro pad 160 mm with
centring tube 252.583
Velcro sponge, Ø 200x40 mm 304.778
Velcro wool pad, Ø 200 mm 252.278
LK602VV.book Seite 18 Mittwoch, 23. Februar 2005 1:57 13

Polisher L602VRH/VRB
19
Disposal information
Danger!
Render redundant power tools unusable
by removing the power cord.
Only for EU countries
Do not dispose of electric tools
together with household waste
material!
In observance of European Directive 2002/
96/EC on waste electrical and electronic
equipment and its implementation in
accordance with national law, electric tools
that have reached the end of their life must
be collected separately and returned to an
environmentally compatible recycling
facility.
Note!
Please ask your dealer about disposal
options for redundant power tools.
CE Declaration of Conformity
We hereby declare that this product
corresponds with the following standards or
normative documents:
EN 50144, EN 55014, EN 61000 in
accordance with the regulations
stipulated in the directives
73/23/EWG, 89/336/EWG, 98/37/EG.
04 Rühle Severin
FLEX-Elektrowerkzeuge GmbH
Bahnhofstrasse 15
D-71711 Steinheim/Murr
Guarantee
FLEX will provide the end consumer of
a newly purchased power tool with a 2-year
manufacturer’s guarantee commencing on
the date the power tool is purchased.
The guarantee covers only defects which
can be attributed to a material and/or
productionfaultaswellasnon-performance
of warranted characteristics. When making
a claim under the guarantee, enclose the
original sales receipt with purchase date.
Repairsundertheguaranteemaybecarried
out only by workshops or service centres
authorised by Flex. A claim may be made
under the guarantee only if the power tool
has been used as intended. The guarantee
excludes in particular operational wear,
improper use, partly or completely
dismantled machines as well as damage
caused by overloading the machine, use of
non-permitted, defective or incorrectly used
application tools. Damage which is caused
by the machine on the application tool or
workpiece, use of force, consequential
damagewhichcanbeattributedtoimproper
or inadequate maintenance on the part of
the customer or a third party, damage
caused by external effects or foreign
objects, e. g. sand or stones, as well as
damage caused by non-observance of the
operating manual, e. g. connection to an
incorrect mains voltage or current type.
Claims for insertable tools or accessories
can only be made under the guarantee
provided they are used with power tools
for the intended or permitted use.
LK602VV.book Seite 19 Mittwoch, 23. Februar 2005 1:57 13

Polisher L602VRH/VRB
20
Exemption from liability
The manufacturer and his representative
are not liable for any damage and lost profit
due to interruption in business caused by
the product or by an unusable product.
The manufacturer and his representative
are not liable for any damage which was
caused by improper use of the power tool or
by use of the power tool with products from
other manufacturers.
LK602VV.book Seite 20 Mittwoch, 23. Februar 2005 1:57 13
