FLORABEST FKG 48 A1 User manual

GRILLWAGEN
KOMPERNASS GMBH · BURGSTRASSE 21 · D-44867 BOCHUM
www.kompernass.com
ID-Nr.: FKG 48 A1-09/11-V2
IAN: 71787
5
Kugelgrill
Montage- und Bedienungsanleitung
Round Barbecue
Assembly and Operating Instructions
Grelhador redondo
Manual de montagem e de operação
Barbecue sferico
Montaggio e istruzioni per l’uso
Barbacoa redonda
Instrucciones de uso y de montaje
Barbacoa redonda FKG 48 A1
Barbecue sferico
CV_71787_FKG48A1_LB5.indd 1-3CV_71787_FKG48A1_LB5.indd 1-3 22.11.2011 13:45:17 Uhr22.11.2011 13:45:17 Uhr

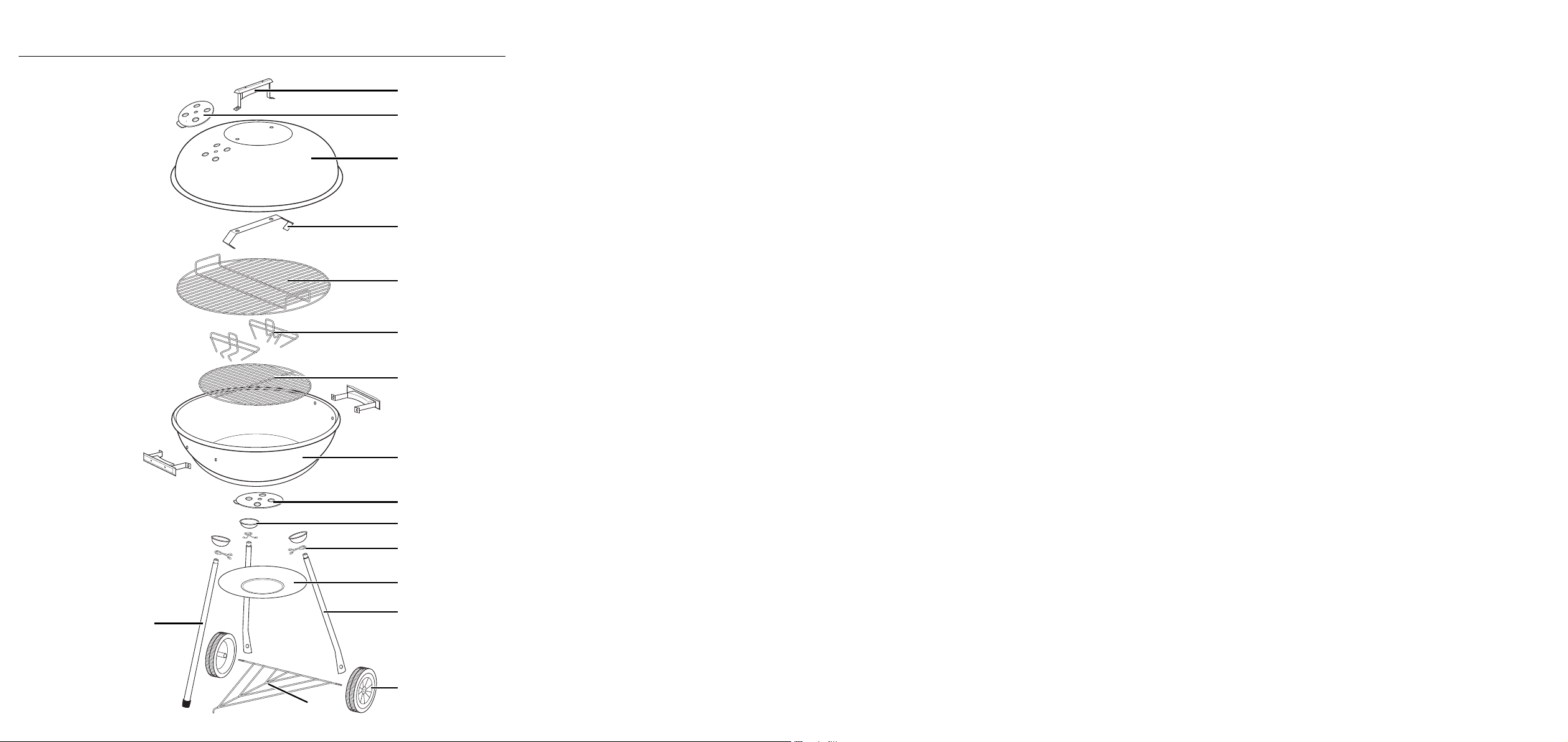

FKG 48 A1
z
1
2
3
4
5
6
7
8
9
0
q
w
e
r
t
CV_71787_FKG48A1_LB5.indd 4-6CV_71787_FKG48A1_LB5.indd 4-6 22.11.2011 13:45:21 Uhr22.11.2011 13:45:21 Uhr

1
FKG 48 A1
ES
Índice
Introducción. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Información sobre estas instrucciones de uso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Derechos de autor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Finalidad de uso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Advertencias de seguridad básicas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Volumen de suministro. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Elementos de unión . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Montaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Preparación del montaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Material de montaje necesario . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Puesta en servicio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Cocción directa barbacoa. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Cocción indirecta barbacoa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Limpieza y cuidado. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Evacuación. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Anexo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Características técnicas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Garantía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Asistencia técnica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Importador. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

2
Introducción
FKG 48 A1
ES Introducción
Información sobre estas instrucciones de uso
Estas instrucciones de uso forman parte de la barbacoa redonda FKG 48 A1
(denominada en adelante el aparato o la barbacoa) y proporcionan información
importante para el uso conforme a lo previsto, la seguridad, el montaje y el
manejo del aparato.
Estas instrucciones de uso deben estar disponibles siempre cerca del aparato.
Deberán leerlas y aplicarlas todas las personas que utilicen el aparato.
Conserve estas instrucciones de uso y entréguelas junto con el aparato a cualquier
posible propietario futuro.
Derechos de autor
Esta documentación está protegida por derechos de autor.
La reproducción, o cualquier tipo de reimpresión, total o parcial, así como la
reproducción de imágenes, incluso modificadas, únicamente estarán permitidas
con el consentimiento escrito del fabricante.
Finalidad de uso
La barbacoa se ha diseñado exclusivamente para la preparación de alimentos a
la parrilla. Está exclusivamente indicada para el uso al aire libre. Esta barbacoa
solamente está destinada al uso doméstico y no para propósitos profesionales.
No nos hacemos responsables de los daños derivados de un uso incorrecto o
indebido, del uso de la fuerza excesiva o de las modificaciones no autorizadas.
ADVERTENCIA
¡Peligro debido al uso contrario a lo dispuesto!
El aparato puede ser una fuente de peligros en caso de uso contrario a lo
dispuesto y/o para una finalidad diferente.
Usar el aparato exclusivamente según lo previsto.►
Deben seguirse los procedimientos descritos en estas instrucciones de uso.►
Se rechaza cualquier posibilidad de reclamación de cualquier tipo por daños
debidos a un uso no conforme a lo previsto, reparaciones inadecuadas, modifi-
caciones no autorizadas o uso de recambios no autorizados.
El riesgo será responsabilidad exclusiva del usuario.

3
Seguridad
FKG 48 A1
ES
Seguridad
En este capítulo obtendrá indicaciones de seguridad importantes para manejar
el aparato.
Este aparato cumple las normas de seguridad prescritas.
El uso inadecuado puede causar daños personales y materiales.
Advertencias de seguridad básicas
ADVERTENCIA
¡Advertencia de quemaduras!
1. Cuando la barbacoa esté encendida, colóquela sobre una base estable,
sólida y segura, ya que de lo contrario podría volcar.
2. ¡PRECAUCIÓN! ¡No utilice alcohol ni gasolina para encender el fuego ni
avivarlo! Utilice únicamente elementos para facilitar el encendido según la
norma EN 1860-3. En caso contrario, podrían producirse explosiones y
podría perder el control sobre el fuego.
3. ¡ATENCIÓN! La barbacoa se calienta mucho y no debe moverse cuando
está encendida, ya que de lo contrario podría volcar.
4. ¡ATENCIÓN! ¡Mantener los niños y los animales domésticos alejados!
5. Cuando cocine, utilice unas manoplas apropiadas y utilice unas pinzas.
6. Nunca deje la barbacoa caliente sin vigilancia.
7. Antes de limpiar la barbacoa, deje que se enfríe completamente.
8. No utilice nunca agua para apagar el carbón vegetal.
ADVERTENCIA
¡Advertencia de asfixia!
¡Utilice la barbacoa solamente al aire libre!►
No encienda la barbacoa en lugares cerrados o bajo superficies con techo.►

4

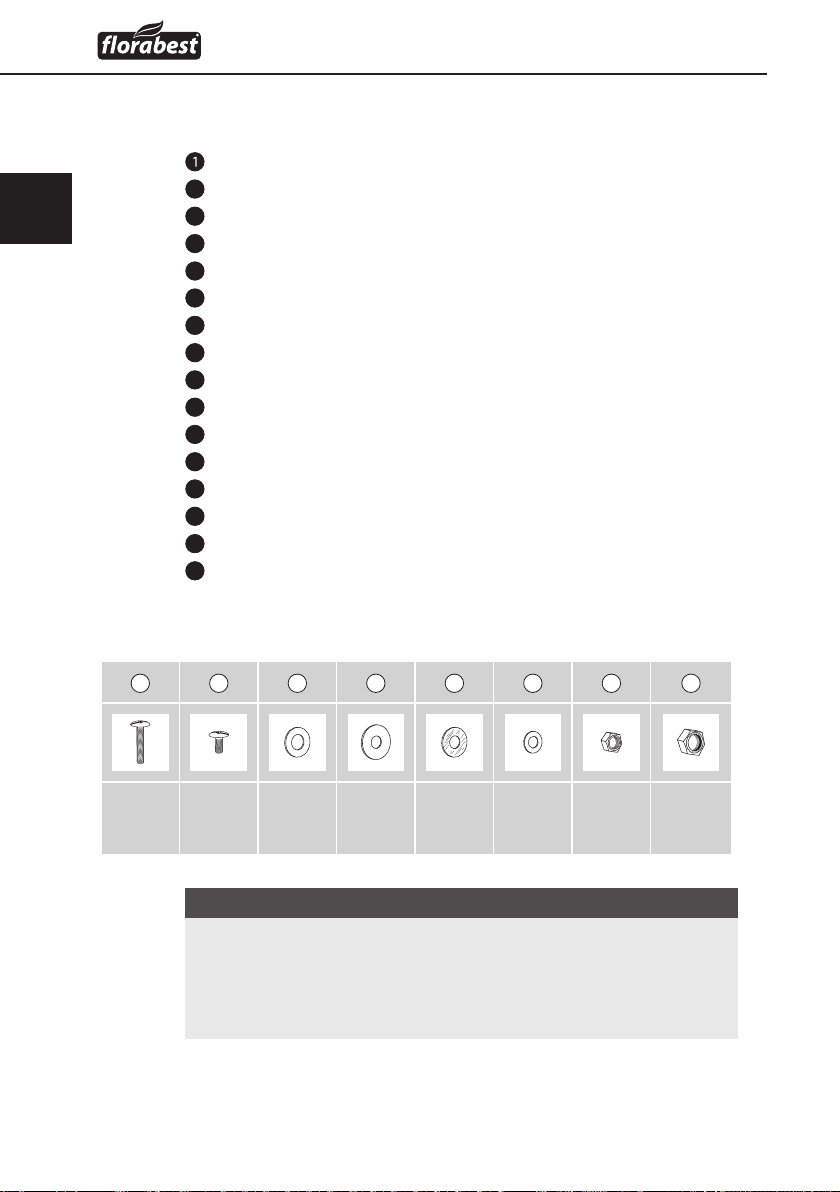

Volumen de suministro
FKG 48 A1
ES Volumen de suministro
3 x asa
21 x disco de ventilación (tapa)
31 x tapa
41 x soporte de tapa
51 x parrilla
62 x separador para carbón
71 x parrilla para carbón
81 x bandeja para carbón
91 x disco de ventilación (bandeja para carbón)
10 3 x cubiertas para patas
11 3 x soportes de bandeja recogecenizas
12 1 x bandeja recogecenizas
13 2 x patas de rueda
14 2 x ruedas
15 1 x apilador de alambre
16 1 x pata de apoyo
Elementos de unión
A B C D E F G H
M6x30
3x
M5x12
8x
Ø8
2x
Ø6
3x
Ø6
6x
Ø6
8x
M5
8x
M8
2x
ADVERTENCIA
Compruebe la integridad de suministro y si hay daños visibles.►
Si el suministro es incompleto o hay daños debido a un embalaje deficiente►
o al transporte, póngase en contacto con la línea directa de asistencia
(véase capítulo Asistencia técnica).

5
Montaje
FKG 48 A1
ES
Montaje
Preparación del montaje
Dedique tiempo suficiente al montaje de la barbacoa. Prepare una superficie de
trabajo plana de aproximadamente dos o tres metros cuadrados. Extraiga las
piezas de la caja y deposítelas en un lugar donde sean fácilmente accesibles.
Material de montaje necesario
Destornillador de estrella
Llave española de 8 mm, de 13 mm
ADVERTENCIA
En aras de su seguridad y a fin de prevenir posibles daños, las cabezas►
de los tornillos deben estar orientadas siempre hacia fuera. No apriete
las uniones atornilladas hasta finalizar el montaje, para impedir que los
materiales sufran tensiones innecesarias.

6
Montaje
FKG 48 A1
ES

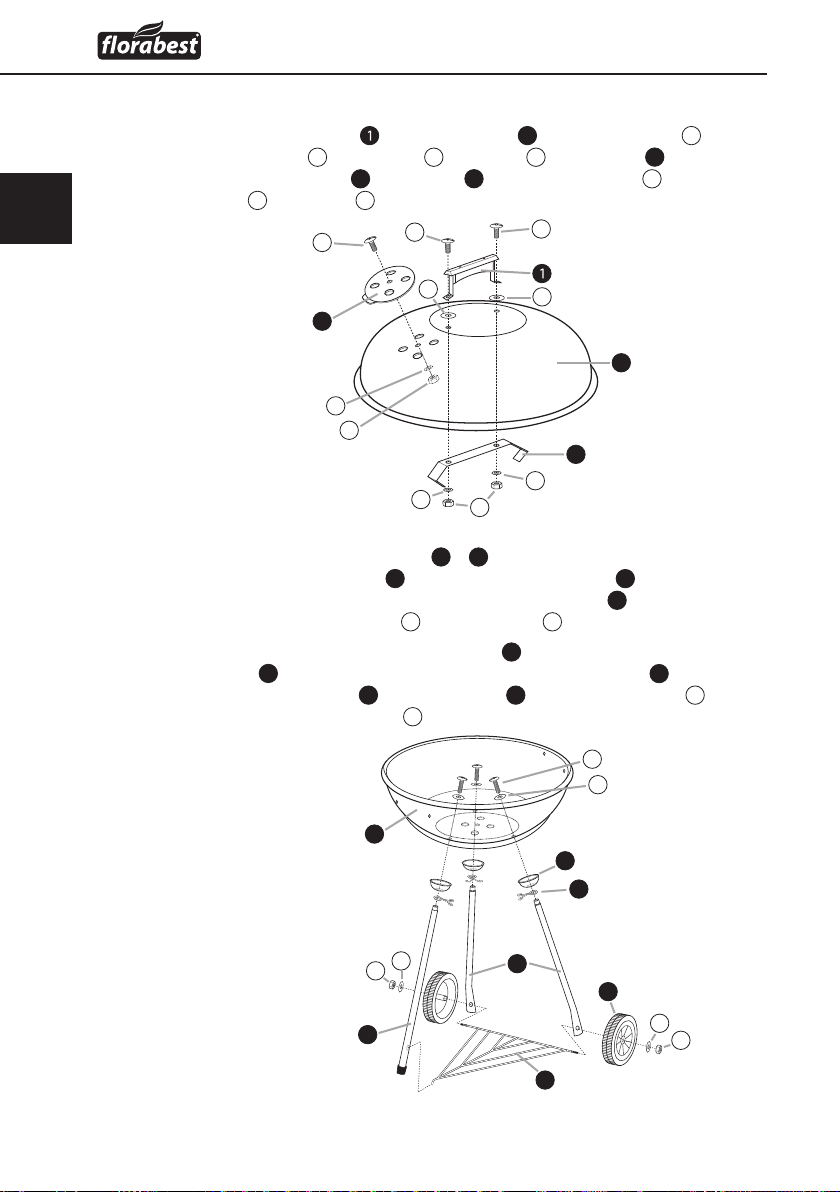

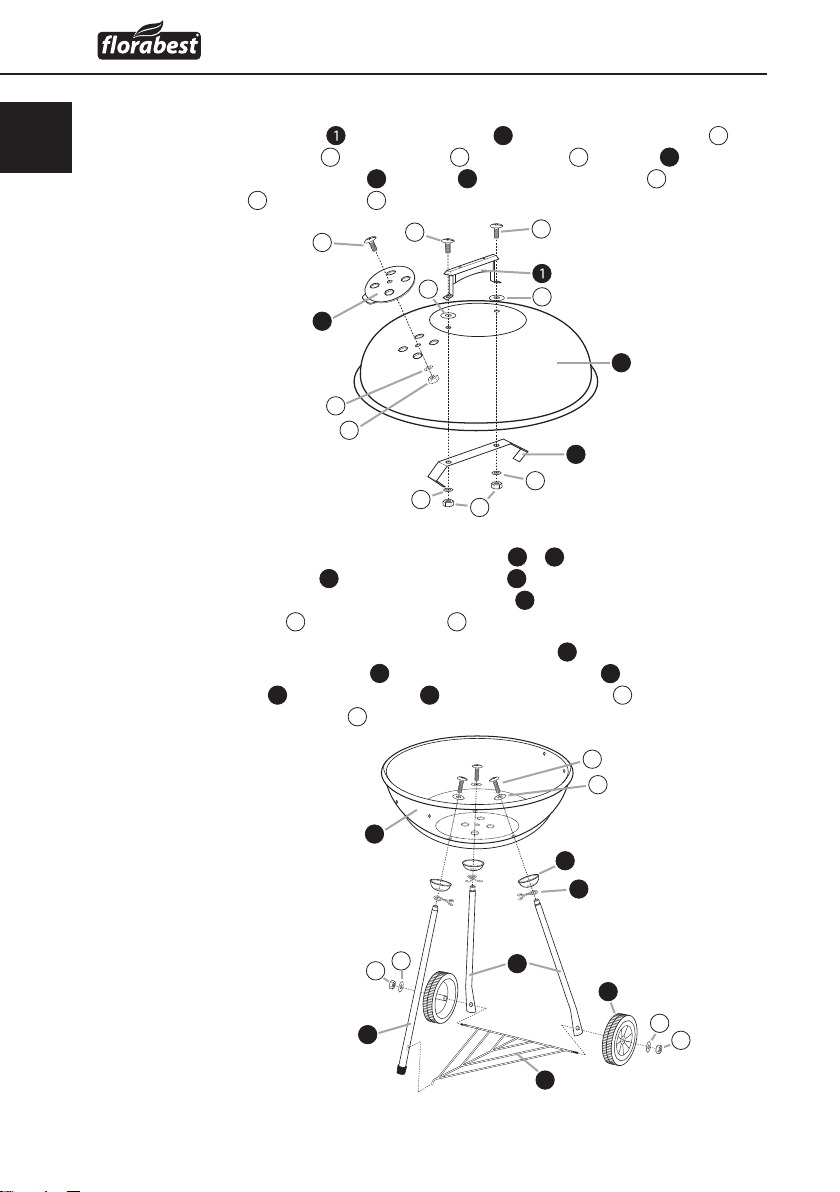

Paso 1
Atornille el asa♦ y el soporte de tapa 4mediante tornillos M5 x 12 B ,
arandelas Ø6 E , arandelas Ø6 F y tuercas M5 G a la tapa 3. Sujete
el disco de aireación 2a la tapa 3con un tornillo M5 x 12 B , arandela
Ø6 F y tuercas M5 G .
Paso 2
Inserte sobre cada pata de rueda superior (♦ 13 + 16) un soporte para bandeja
recogecenizas 11 y una caperuza de pata 10 y monte las patas a la bandeja
para carbón según la disposición ilustrada 8. Utilice para ello tornillos
M6 x 30
A
y las arandelas Ø6 D .
Introduzca los extremos del apilador de alambre♦ 15 a través de los orificios
de las patas de rueda13 y cuelgue el extremo curvado 15 en la pata de
apoyo 16 . Monte las ruedas 14 mediante arandelas Ø8 C y las tuercas
autoclavantes M8 H .
B B B
E E
2
F
G
G
4
3
F
F
A
D
8
10
11
13
C
H
15
16
C
H
14

7
Montaje
FKG 48 A1
ES
Paso 3
Sujete el disco de aireación♦ 9con un tornillo M5 x 12 B , arandela Ø6 F
y tuerca M5 G en la bandeja para carbón 8.
Sujete las dos asas♦ mediante tornillos M5 x 12 B , arandelas Ø6 F ,
arandelas Ø6 E y tuercas M5 G en la bandeja para carbón 8.
Paso 4
Comprima la chapa de recogida de cenizas♦ 12 en el soporte de recogida de
cenizas 11 entre las patas (13 + 16 ). Coloque la parrilla para carbón 7y
la parrilla 5en la bandeja para carbón 8. En caso necesario coloque el
separador de carbón 6sobre la parrilla de carbón 7.
Para finalizar el montaje, apriete todas las uniones roscadas.♦
B
G
F
E
8
9
B
B
E
5
6
7
8
11 13
16
12

8
Puesta en servicio/Cocción …
FKG 48 A1
ES Puesta en servicio
ADVERTENCIA
Antes de utilizar el aparato por primera vez, la barbacoa debe dejarse►
calentar durante 30 minutos como mínimo.
ADVERTENCIA
¡Advertencia de quemaduras!
Cuando la barbacoa esté encendida, colóquela sobre una base estable,► sólida y segura, ya que de lo contrario podría volcar.
¡PRECAUCIÓN! ¡No utilice alcohol ni gasolina para encender el fuego ni► avivarlo! Utilice únicamente elementos para facilitar el encendido según la
norma EN 1860-3. En caso contrario, podrían producirse explosiones y
podría perder el control sobre el fuego.
Esparza una parte del carbón vegetal en la bandeja para carbón formando■ una capa.
Coloque una o dos pastillas de encendido sobre la capa de carbón vegetal■ y enciéndalas con una cerilla o bien un mechero.
Deje que las pastillas de encendido quemen entre 2 y 4 minutos. Acto seguido,■ llene lentamente la bandeja para carbón con carbón vegetal.
Después de aproximadamente 20 minutos, aparecerá una capa de ceniza■ blanca sobre el carbón vegetal. Esta circunstancia indica el estado de
brasas óptimo.
Reparta el carbón vegetal uniformemente en la bandeja para carbón utilizando■ un utensilio de metal apropiado.
Enganche la parrilla y empiece a cocinar.
■
Cocción directa barbacoa
El asado directo a la parrilla es similar al asado normal. El producto a asar es
asao directamente sobre la fuente de calor (carbón), es decir que es el asado
a la parrilla habitual. La radiación térmica sobre el producto a asar en este
método es más intenso y reduce el tiempo de asado.
Aplique el método de asado directo a la parrilla a los productos que desea asar
que duren como máx 25 minutos hasta que están hechos tales como p. ej.,
chuletones, chuletas o salchichas. Durante el asado directo a la parrilla puede
retirar la tapa y ver como se está haciendo el producto a asar. Con tapa cerrada y
disco de aireación abierto en la tapa y bandeja para carbón, se puede reducir el
tiempo de cocción. Con cocción directa existe siempre la posibilidad que la grasa
que desprenden los productos de cocción o el escabeche, cae sobre la fuente de
calor quemándose. En caso de productos muy grasientos o con mucho escabeche
es aconsejable colocar una bandeja de goteo de aluminio o de chapa de acero
esmaltado.

9
Cocción directa barbacoa/…indirecta…
FKG 48 A1
ES

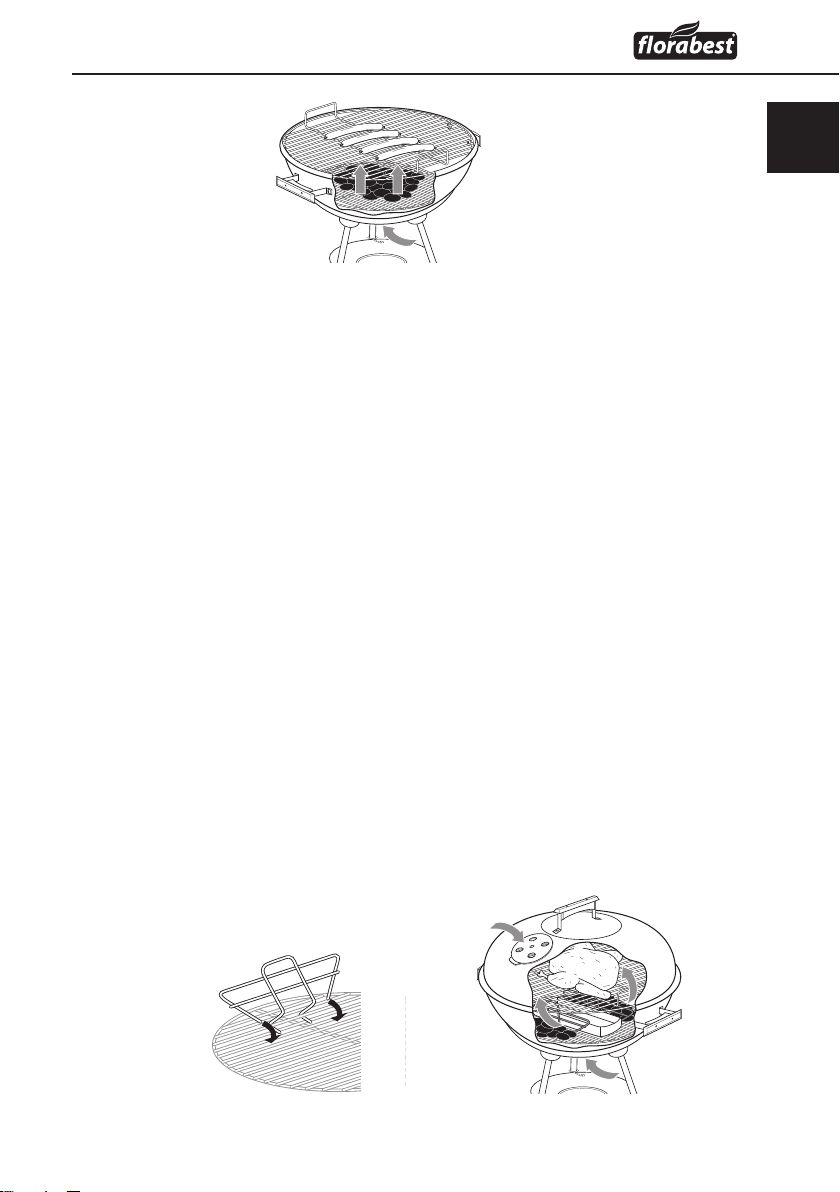

Figura cocción directa barbacoa
Cocción indirecta barbacoa
La cocción indirecta a la parrilla es similar al gratinado normal. La única diferencia
es que el producto es asado a la parrilla y obtiene así un mejor aroma y aspecto
que en el horno.
Aplique el método de cocción indirecto a la parrilla a los productos que necesitan
una cocción a la parrilla superior a 25 minutos, o productos de parrilla más sen-
sibles que en la cocción directa ya que se podrían secar o quemar, tales como
p. ej. asado, costillas, pollo entero o filetes de pescado.
Para preparar la barbacoa para la cocción indirecta a la parrilla, se han de
colocar el separador de carbón sobre la parrilla para carbón (véase figura insertar
separador de carbón). Los divisores de carbón no deben colocarse en paralelo
con las asas, sino girados unos 90°. La cantidad de combustible (carbón vege-
tal) deberá limitarse a 2 x 500 g. Colocando el divisor de carbón se subdivide
la bandeja para carbón en tres zonas. Zona 1 y 3 son los espacios intermedios
entre el separador de carbón y la pared lateral de la bandeja para carbón. Zona 2
es el espacio entre los separadores de carbón. Este espacio permanece libre. Aquí
puede emplazar en su caso una bandeja para el goteo, de modo que pueda reco-
ger las gotas del jugo de asado o de las grasas del asado. De este modo facilita
la limpieza de la barbacoa y por otro lado puede usar el jugo del asado para las
salsas. Añada siempre un poco de agua en la bandeja para el goteo de este modo
evitará que se pueda quemar por incrustación.
Llena las zonas 1 y 3 con carbón enciendalo. Para una cocción indirecta a la
parrilla lenta y suave, necesita siempre usar la tapa. Con ella cubre la bandeja
para carbón formando una cámara de cocción cerrada. Los discos de ventila-
ción en la bandeja para carbón y en la tapa deberán estar abiertos para ga-
rantizar el suministro de oxigeno. El tiempo de cocción es mayor en la cocción
indirecta a la parrilla que en la cocción directa a la parrilla.
Fig. Insertar el separador de carbón Fig. Cocción indirecta barbacoa

10
Limpieza y cuidado/Evacuación
FKG 48 A1
ES Limpieza y cuidado
ADVERTENCIA
¡Advertencia de quemaduras!
Antes de limpiar y guardar la barbacoa, deje que se enfríe completamente.►
No utilice nunca agua para apagar el carbón vegetal.
ATENCIÓN
No utilice productos de limpieza abrasivos o agresivos, pues pueden►
dañar las piezas esmaltadas.
Para los trabajos de limpieza normales, utilice un paño de limpieza y agua con
detergente convencional.
Si encuentra suciedad incrustada en las piezas esmaltadas, utilice un limpiador
de esmalte convencional. Observe las instrucciones del fabricante del producto
de limpieza que utilice. Lave la parrilla con detergente y una esponja.
Evacuación
Elimine los materiales combustibles con cuidado y respetando el medio
ambiente. Elimine los restos utilizando únicamente recipientes apropiados
hechos de metal u otros materiales no inflamables.
Evacue la barbacoa en un centro de evacuación autorizado o bien a través de
las instalaciones municipales de evacuación. Preste atención a las normas en
vigor. En caso de dudas póngase en contacto con su centro de eliminación.
El material de embalaje debe desecharse de forma respetuosa con el medio
ambiente.

11
Anexo
FKG 48 A1
ES
Anexo
Características técnicas
Dimensiones (montada) aprox. 57 x 86 x 48 cm
Parrilla aprox. Ø44 cm
Peso aprox. 5,7 kg
Combustible Carbón vegetal
Capacidad de la bandeja para
carbón max. 1,6 kg
Garantía
Este aparato tiene 3 años de garantía desde la fecha de compra. El aparato ha
sido fabricado cuidadosamente y ha sido probado antes de su entrega. Guarde
el comprobante de caja como justificante de compra. Si necesitara hacer uso de
la garantía, póngase en contacto por teléfono con su punto de servicio habitual.
Este es el único modo de garantizar un envío gratuito.
ADVERTENCIA
La garantía cubre los defectos de fabricación o del material, pero no los►
daños de transporte, las piezas sujetas a desgaste ni los daños sufridos
por las piezas frágiles (p. ej. interruptores).
Este producto ha sido diseñado exclusivamente para el uso particular y no para
el uso industrial. En caso de manipulación indebida e incorrecta, uso de la fuerza
y en caso de abrir el aparato personas ajenas a nuestros centros de asistencia
técnica autorizados, la garantía pierde su validez. Sus derechos legales no se
ven limitados por esta garantía.
El tiempo de garantía no se prolonga debido a prestaciones de garantía. Esto
es válido también para piezas sustituidas y reparadas. Los posibles defectos o
daños detectados al desembalar el aparato se han de notificar de inmediato o
como muy tarde 2 días desde la fecha de compra. Fuera del periodo de garantía,
las reparaciones tienen un coste económico.

12
Anexo
FKG 48 A1
ES Asistencia técnica
Servicio España
Tel.: [phone]
(0,08 EUR/Min. + 0,11 EUR/llamada (tarifa normal))
(0,05 EUR/Min. + 0,11 EUR/llamada (tarifa reducida))
E-Mail: [email protected]
IAN 71787
Importador
KOMPERNASS GMBH
BURGSTRASSE 21
44867 BOCHUM, GERMANY
www.kompernass.com

13
FKG 48 A1
IT
MT
Indice
Introduzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Informazioni sul presente manuale di istruzioni. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Diritto d'autore. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Uso conforme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Avvertenze di sicurezza di base . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Volume della fornitura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Elementi di connessione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Montaggio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Preparazione del montaggio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Materiale di montaggio necessario. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Messa in funzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Cottura diretta. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Cottura indiretta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Pulizia e cura. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Smaltimento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Appendice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Dati tecnici. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Garanzia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Assistenza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Importatore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

14
Introduzione
FKG 48 A1
IT
MT
Introduzione
Informazioni sul presente manuale di istruzioni
Il presente manuale di istruzioni è parte integrante del barbecue sferico FKG 48 A1
(di seguito denominato apparecchio o barbecue) e fornisce importanti informazioni
per l’uso conforme, la sicurezza, la struttura nonché l’impiego dell’apparecchio.
Il manuale di istruzioni dev’essere sempre disponibile nelle vicinanze dell’appa-
recchio. Esso dev’essere letto e seguito da ogni persona che utilizza l’apparecchio.
Conservare il presente manuale di istruzioni e consegnarlo insieme all’apparecchio
in caso di cessione dello stesso a terzi.
Diritto d’autore
La presente documentazione è tutelata dal diritto d’autore.
Qualsiasi riproduzione o ristampa, anche parziale, ovvero la riproduzione delle
immagini, anche se modificate, è consentita solo previo permesso scritto del
produttore.
Uso conforme
Il barbecue è destinato esclusivamente alla preparazione di alimenti da arrostire.
Esso è destinato esclusivamente all’impiego all’aperto. Il presente barbecue è
destinato all’uso privato e non a scopi commerciali.
Non si assume alcuna responsabilità per i danni derivanti dall’abuso e uso non
conforme, dall’uso di violenza o modifiche non autorizzate.
AVVISO
Pericolo derivante da uso non conforme!
In caso di uso non conforme o diverso da quello previsto, possono verificarsi
situazioni di pericolo.
Utilizzare l'apparecchio esclusivamente in conformità alla sua destinazione.►
Attenersi alle procedure descritte nel presente manuale di istruzioni.►
Si esclude qualsiasi rivendicazione collegata a danni derivanti da uso non
conforme, riparazioni non eseguite a regola d’arte, modifiche non consentite
o impiego di parti di ricambio non omologate.
Il rischio è esclusivamente a carico dell’utente.

15
Sicurezza
FKG 48 A1
IT
MT
Sicurezza
In questo capitolo sono riportate importanti indicazioni di sicurezza per l’uso
dell’apparecchio.
Questo apparecchio corrisponde alle disposizioni di sicurezza prescritte.
L’uso non conforme può dare luogo a danni materiali e personali.
Avvertenze di sicurezza di base
AVVISO
Avviso relativo al pericolo di ustioni!
1. Collocare il barbecue su un sottofondo stabile e piano durante l'uso, altri-
menti potrebbe ribaltarsi.
2. ATTENZIONE! Non utilizzare alcol o benzina per accendere o riaccendere il
fuoco! Utilizzare solo combustibili conformi a EN 1860-3. Il ritorno di fiamma
può creare uno sviluppo di calore incontrollabile.
3. ATTENZIONE! Il barbecue si surriscalda e non dev'essere spostato durante
l'uso, altrimenti potrebbe ribaltarsi.
4. ATTENZIONE! Tenere lontani i bambini e gli animali domestici!
5. Durante l'uso indossare guanti idonei e utilizzare una pinza per barbecue.
6. Durante la cottura, indossare guanti idonei e utilizzare le apposite pinze.
7. Prima della pulizia, fare raffreddare completamente il barbecue.
8. Non utilizzare mai acqua per spegnere la brace.
AVVISO
Avviso relativo al pericolo di soffocamento!
Utilizzare il barbecue solo all'aperto!►
Non utilizzare il barbecue in ambienti chiusi o su superfici coperte.►

16
Volume della fornitura
FKG 48 A1
IT
MT
Volume della fornitura
3 x maniglie
21 x disco di aerazione (coperchio)
31 x coperchio
41 x portacocperchio
51 x griglia di cottura
62 x separatori per il carbone
71 x griglia per il carbone
81 x conca per la brace
91 x disco di aerazione (conca per la brace)
10 3 x cappucci per gambe
11 3 x supporto lamiera di raccolta della cenere
12 1 x lamiera di raccolta della cenere
13 2 x gambe con ruote
14 2 x ruote
15 1 x piano d’appoggio
16 1 x gamba d’appoggio
Elementi di connessione
A B C D E F G H
M6x30
3x
M5x12
8x
Ø8
2x
Ø6
3x
Ø6
6x
Ø6
8x
M5
8x
M8
2x
AVVERTENZA
Controllare la completezza e integrità della fornitura in relazione ai danni►
visibili.
In caso di fornitura incompleta o in presenza di danni derivanti da imballag-►
gio insufficiente o causati dal trasporto, rivolgersi alla Hotline di assistenza
(v. capitolo Assistenza).

17
Montaggio
FKG 48 A1
IT
MT
Montaggio
Preparazione del montaggio
Prevedere tempo a sufficienza per il montaggio del barbecue. Destinare una
superficie di lavoro di circa 2-3 metri quadrati. Rimuovere i singoli pezzi dalla
confezione e collocarli a portata di mano.
Materiale di montaggio necessario
Cacciavite a stella
Chiave fissa SW 8 mm, SW 13 mm
AVVISO
Le teste delle viti, per la sicurezza dell'utente, devono essere orientate►
sempre verso l'esterno al fine di evitare lesioni. Serrare tutte le viti solo
al termine del montaggio, per evitare tensioni errate del materiale.

18
Montaggio
FKG 48 A1
IT
MT
Passaggio 1
Avvitare la maniglia♦ e il portacoperchio 4tramite viti M5 x 12 B ,
rondelle Ø6 E , rondelle Ø6 F e dadi M5 G sul coperchio 3. Fissare il
disco di aerazione 2al coperchio 3con una vite M5 x 12 B , rondella
Ø6 F e dado M5 G .
Passaggio 2
Su ogni estremità delle gambe (♦ 13 + 16 ) inserire un supporto per la lamiera
di raccolta della cenere 11 e un cappuccio per le gambe 10 e montare le
gambe nella sequenza ordinata alla conca per la brace 8. Utilizzare a
tale scopo le viti M6 x 30
A
e le rondelle Ø6 D .
Inserire l’estremità del piano d’appoggio♦ 15 tramite i fori delle gambe con
ruote 13 e sospendere l’estremità curva del piano d’appoggio 15 nella
gamba d’appoggio 16 . Montare le ruote 14 tramite le rondelle Ø8 C
e i dadi autobloccanti M8 H .
B B B
E E
2
F
G
G
4
3
F
F
A
D
8
10
11
13
C
H
15
16
C
H
14
