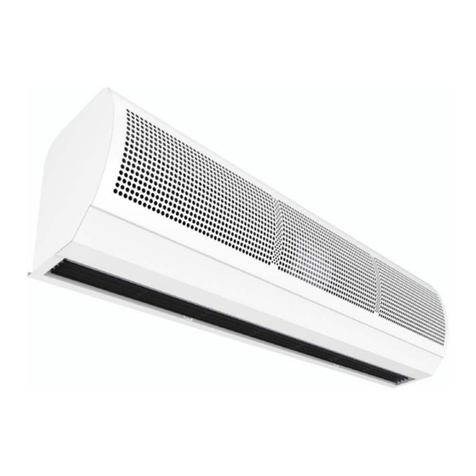

flowair ELiS C Series Guide

ELiS C
DTR ELiS C 03.2017 v.4 PLENNL
PL
KURTYNA POWIETRZNA
DOKUMENTACJA TECHNICZNA
EN
AIR CURTAIN
TECHNICAL DOCUMENTATION
OPERATION MANUAL
NL
LUCHTGORDIJN
TECHNISCHE DOCUMENTATIE
GEBRUIKSAANWIJZING

2 | www.flowair.com
SPIS TREŚCI
TABLE OF CONTENTS
INHOUDSOPGAVE
1. Informacje ogólne .............................................. 2
1. General Information .......................... 2
1. Algemene informatie ..................................... 2
2. Zastosowanie .................................................... 2
2. Application ......................................... 2
2. Toepassing ..................................................... 2
3. Dane techniczne ............................................... 3
3. Technical Data .................................. 3
3. Technische gegevens .................................... 3
4. Tabela mocy grzewczych………………………...5
4. Heating capacity…...............................5
4. Verwarmingscapaciteit… .................................. 5
5. Instalacja ........................................................... 7
5.1 Montaż naścienny ...................................... 7
5.2. Montaż pod stropem .................................. 8
5.3. Podłączenie…………………………………..8
6. Schemat podłączenia ........................................ 9
7. Uruchomienie i eksploatacja ........................... 10
8. Serwis i warunki gwarancji .............................. 11
5. Installation ......................................... 7
5.1. Wall mounted ............................. 7
5.2. Under ceiling mounted ............... 8
5.3. Connecting guide………………..8
6. Connection diagram .......................... 9
7. Start-up and Operation .................... 10
8. Service and Warranty Terms ........... 11
5. Installatie................................................ 7
5.1 Wandmontage .............................. 7
5.2 Plafondmontage ......................... 8
5.3 Aansluitinstructie……..………….8
6. Aansluitschema ................................. 9
7. In bedrijfstellen en werking .............. 10
8. Onderhoud en garantievoorwaarden 11
Dziękujemy Państwu za zakup kurtyny
powietrznej ELIS.
Niniejsza instrukcja obsługi została wydana
przez firmę FLOWAIR GŁOGOWSKI I
BRZEZIŃSKI SP.J. Producent zastrzega sobie
prawo do wprowadzenia poprawek i zmian w
instrukcji obsługi w dowolnym czasie i bez
powiadomienia, a także zmian w urządzeniu nie
wpływających na jego działanie.
Instrukcja ta jest integralną częścią urządzenia i
powinna znajdować się w jego pobliżu. Aby
zapewnić prawidłową obsługę urządzenia
należy dokładnie zapoznać się z niniejszą
instrukcją i zachować ją na przyszłość.
Thank you for purchasing the ELiS C air
curtain.
This operation manual has been issued by
FLOWAIR GŁOGOWSKI I BRZEZIŃSKI SP.J.
company. The manufacturer reserves the right
to make revisions and changes in the
operation manual at any time and without
notice, and also to make changes in the device
that do not influence its operation.
This manual is an integral part of the device
and it must be delivered to the user together
with the device. In order to ensure correct
operation of the equipment, get thoroughly
acquainted with this manual and keep it for the
future.
Hartelijk dank voor uw keuze voor het ELiS
C-luchtgordijn.
Deze gebruiksaanwijzing is opgesteld door
FLOWAIR. De fabrikant behoudt zich het
recht voor om te allen tijde zonder voor-
afgaande kennisgeving revisies en wij-
zigingen in de gebruiksaanwijzing aan te
brengen en ook modificaties aan het
apparaat aan te brengen die de werking
ervan niet beïnvloeden.
Deze gebruiksaanwijzing is een integraal
onderdeel van het apparaat en het moet bij het
apparaat aan de gebruiker worden mee-
geleverd. Lees voor een correcte werking van
het apparaat deze gebruiksaanwijzing grondig
door en bewaar de gebruiksaanwijzing zodat u
deze in de toekomst nogmaals kunt nalezen.
1.INFORMACJE OGÓLNE
1.GENERAL INFORMATION
1. ALGEMENE INFORMATIE
Do grupy kurtyn ELiS C należą :
ELiS C-W-100 – kurtyna z wodnym
wymiennikiem ciepła,
ELiS C-W-150 – kurtyna z wodnym
wymiennikiem ciepła,
ELiS C-W-200 – kurtyna z wodnym
wymiennikiem ciepła,
ELiS C-E-100 – kurtyna z grzałkami
elektrycznymi,
ELiS C-E-150 – kurtyna z grzałkami
elektrycznymi,
ELiS C-E-200 – kurtyna z grzałkami
elektrycznymi,
The ELiS C device group includes the
following models:
ELiS C-W-100 – curtain with water heat
exchanger,
ELiS C-W-150 – curtain with water heat
exchanger,
ELiS C-W-200 – curtain with water heat
exchanger,
ELiS C-E-100 – curtain with electrical heat
exchanger,
ELiS C-E-150 – curtain with electrical heat
exchanger,,
ELiS C-E-200 – curtain with electrical heat
De ELiS C-serie omvat de volgende
uitvoeringen:
ELiS C-W-100 - luchtgordijn met
waterwarmtewisselaar,
ELiS C-W-150 - luchtgordijn met
waterwarmtewisselaar,
ELiS C-W-200 - luchtgordijn met
waterwarmtewisselaar,
ELiS C-E-100 - luchtgordijn met
elektrische verwarmingselementen,
ELiS C-E-150 - luchtgordijn met
elektrische verwarmingselementen,
ELiS C-E-200 - luchtgordijn met
elektrische verwarmingselementen,
exchanger,
ELiS C-W/E (100|150|200) – kurtyny w
standardzie wyposażone w 3-biegowy
wentylator oraz wspornik montażowy.
ELiS C-W/E (100|150|200) – air curtains in
standard version with 3-gear fan and
mounting bracket.
ELiS C-W/E (100|150|200) -
luchtgordijnen ELiS C worden standaard
geleverd met TS thermostaat 3-
standenregeling en wandmontagebeugel.
2. ZASTOSOWANIE
2. APPLICATION
2. TOEPASSING
Kurtyny powietrzne ELIS C służą do
Air Curtain ELiS C is to be installed over the
Het luchtgordijn ELiS C moet worden
gemonteerd boven de deuropening als een
dynamische barrière tegen externe factoren.
De units zijn ontworpen voor binnengebruik
in een omgeving met een stofbelasting lager
dan 0,3 g/m3. In de units is koper, aluminium
en gegalvaniseerd staal gebruikt. Het is niet
toegestaan om units te monteren in een
omgeving die roestvorming in het inwendige
van de units kan veroorzaken.
zabezpieczania pomieszczeń przed stratami oraz
door opening, it provides dynamic barrier
niekontrolowanymi zyskami ciepła. Montując je
nad otworami drzwiowymi zabezpieczają
pomieszczenia w okresie zimowym przed
napływem zimnego powietrza z zewnątrz lub w
okresie letnim przed dostawaniem się ciepłego
powietrza do chłodzonego pomieszczenia.
Urządzenia mogą być instalowane i
eksploatowane wyłącznie w warunkach do jakich
against external factors.
The devices are designed for indoor use
where maximum air dustiness does not
exceed 0,3 g/m3. Units are built using copper,
aluminum and galvanized steel. It is
prohibited to install units in the areas where
environment inside can cause corosion.
zostały przystosowane. Kurtyny przeznaczone są
do pracy wewnątrz pomieszczeń o maksymalnym
zapyleniu powietrza 0,3 g/m3. Urządzenia
posiadają elementy wykonane z aluminium,
tworzywa sztucznego, miedzi oraz stali cynkowej
i nie mogą być stosowane w środowisku
mogącym powodować ich korozję.

www.flowair.com | 3
3. DANE TECHNICZNE
3. TECHNICAL DATA
3. TECHNISCHE GEGEVENS
C-W-100
C-W-150
C-W-200
Bieg | Step | Stand
1
2
3
1
2
3
1
2
3
Max. Strumień przepływu [m3/h] | Max airflow
[m3/h] | Max. luchthoeveelheid [m3/uur]
1050
1250
1400
1600
1850
2100
2300
2600
3000
Moc grzewcza [kW]* | Heating Capacity [kW]* |
Verwarmingscapaciteit [kW]*
14,9
22,8
32,5
Przyrost temp. [oC] | Temp. rise [oC] |
Temperatuurstijging [ °C]
31
32
32
Zasilanie [V/Hz] | Power supply [V/Hz]
| Stroomvoorziening [V/Hz]
230/50
230/50
230/50
Max. pobór prądu [A] | Max current consumption
[A] | Max. stroomverbruik [A]
[A]
0,65
0,95
1,2
Mak. pobór mocy [W] | Max power consumption
[W] | Max. energieverbruik [W]
[W]
140
210
260
IP/Klasa izolacji | IP/ Insulation class |
IP/Isolatieklasse
21 /F
21 /F
21 /F
Max. poziom ciśnienia akustycznego [dB(A)]** |
Max acoustic pressure level [dB(A)]** | Max.
akoestisch drukniveau [dB(A)]**
44,5
46,5
48,5
46,5
48,5
50,5
48,5
50,5
52,5
Max. temp. wody grzewczej [oC] |
Max heating water temperature [oC]
| Max. watertemperatuur
verwarming [°C]
90
90
90
Max. ciśnienie robocze [MPa] |
Max operating pressure [MPa] |
Max. bedrijfsdruk [MPa]
1,2
1,2
1,2
Przyłącze gwint wewnętrzny |
Internal thread connection | Aansluiting met
binnendraad
¾”
¾”
¾”
Zasięg [m] | Range [m]
| Bereik [m]
3
3
3
Max temp. pracy [oC] |
Max working temperature [oC] | Max.
temperatuurstijging [°C] |
Max. bedrijfstemperatuur °C] |
60
60
60
Masa urządzenia [kg] |
Device mass [kg] | Gewicht van de unit [kg]
19
27,5
35,1
* Temperature increase at inlet air 10oC and heating agent temperature 90/70oC / Przyrost dla temp. powietrza na wlocie 10oC I temp. czynnika 90/70oC
* Temperatuurstijging bij inlaatluchttemperatuur van 10°C bij een temperatuur van het verwarmingsmedium van 90/70°C
** Poziom ciśnienia akustycznego podano dla pomieszczenia o średniej zdolności pochłaniania dźwięku, objętości 500 m3, w odległości 3 m od urządzenia.
** Acoustic pressure level has been measured 3 m from the unit in a 500 m3 space with a medium sound absorption coefficie.
** Akoestisch drukniveau in een ruimte met een gemiddelde geluidsabsorptie, inhoud ruimte >500 m3 2e ventilatiestand, gemeten op 3m afstand van de unit..

4 | www.flowair.com
3. DANE TECHNICZNE
3. TECHNICAL DATA
3. TECHNISCHE GEGEVENS
C-E-100
C-E-150
C-E-200
Bieg | Step | Stand
1
2
3
1
2
3
1
2
3
Max. Strumień przepływu [m3/h] | Max airflow
[m3/h] | Max. luchthoeveelheid [m3/uur]
900
1100
1300
1450
1650
1950
2100
2300
2700
Max. pobór mocy [kW] |
Max power consumption [kW]
| Max. energieverbruik [kW]
6,5
10
13
Przyrost temp. [oC] | Temp. rise [oC] |
Temperatuurstijging [ °C]
15
15
15
Zasilanie [V/Hz] | Power supply [V/Hz]
| Stroomvoorziening [V/Hz]
3x400/50
1x230/50
3x400/50
3x400/50
Max. pobór prądu [A] | Max current consumption
[A] | Max. stroomverbruik [A]
9,4 (3x400)
28 (1x230)
14,5
18,7
IP/Klasa izolacji | IP/ Insulation class
| IP/Isolatieklasse
21 /F
21 /F
21 /F
Max. poziom ciśnienia akustycznego [dB(A)]** |
Max acoustic pressure level [dB(A)]** |
Max. akoestisch drukniveau [dB(A)]**
44,5
46,5
48,5
46,5
48,5
50,5
48,5
50,5
52,5
Zasięg [m] | Range [m] | | Bereik [m]
3
3
3
Max temp. pracy [oC] |
Max working temperature [oC] |
Max. bedrijfstemperatuur °C]
60
60
60
Masa urządzenia [kg] |
Device mass [kg] |
Gewicht van de unit [kg]
14,5
19,9
25,1
* Temperature increase at inlet air 10oC / Przyrost dla temp. powietrza na wlocie 10oC/ Temperatuurstijging bij inlaatluchttemperatuur van 10°C.
**Poziom ciśnienia akustycznego podano dla pomieszczenia o średniej zdolności pochłaniania dźwięku, objętości 500 m3, w odległości 3 m od urządzenia
**Acoustic pressure level has been measured 3 m from the unit in a 500 m3 space with a medium sound absorption coefficient
** Akoestisch drukniveau in een ruimte met een gemiddelde geluidsabsorptie, inhoud ruimte >500 m3 2e ventilatiestand, gemeten op 3m afstand van de unit.

www.flowair.com | 5
ELiS C-W-100
Tp1
PT
Qw
∆pw
Tp2
PT
Qw
∆pw
Tp2
PT
Qw
∆pw
Tp2
PT
Qw
∆pw
Tp2
°C
kW
l/h
kPa
°C
kW
l/h
kPa
°C
kW
l/h
kPa
°C
kW
l/h
kPa
°C
Tw1/Tw2 = 90/70°C
Tw1/Tw2 = 80/60°C
Tw1/Tw2 = 70/50°C
Tw1/Tw2 = 60/40°C
V1 = 1050 m3/h
0
14,2
625
15,4
40,0
12,2
537
12,0
34,5
10,3
449
9,0
29,0
8,3
361
6,4
23,5
5
13,3
587
13,7
42,5
11,3
498
10,5
37,0
9,4
410
7,7
31,5
7,4
322
5,2
26,0
10
12,4
547
12,1
45,0
10,4
458
9,1
39,5
8,5
370
6,4
33,5
6,5
282
4,1
28,0
15
11,5
507
10,5
47,0
9,5
418
7,7
41,5
7,5
330
5,2
36,0
5,5
241
3,1
30,5
20
10,6
467
9,1
49,5
8,6
378
6,4
44,0
6,6
289
4,1
38,5
4,6
199
2,2
32,5
V2=1250 m3/h
0
15,8
698
18,8
37,5
13,6
599
14,7
32,5
11,5
501
11,0
27,0
9,3
403
7,8
22,0
5
14,8
655
16,7
40,0
12,7
556
12,8
35,0
10,5
457
9,3
29,5
8,2
359
6,3
24,5
10
13,8
611
14,7
42,5
11,6
512
11,0
37,5
9,4
413
7,8
32,0
7,2
314
5,0
27,0
15
12,8
566
12,9
45,0
10,6
467
9,4
40,0
8,4
368
6,3
35,0
6,2
269
3,8
29,5
20
11,8
522
11,1
47,5
9,6
422
7,8
42,5
7,4
323
5,0
37,5
5,1
222
2,7
32,0
V3 = 1400 m3/h
0
17,0
749
21,3
36,0
14,6
643
16,7
31,0
12,3
538
12,5
26,0
9,9
432
8,8
21,0
5
15,9
703
19,0
38,5
13,6
596
14,5
33,5
11,2
491
10,6
28,5
8,8
385
7,1
23,5
10
14,9
655
16,7
41,0
12,5
549
12,5
36,5
10,1
443
8,8
31,5
7,7
337
5,6
26,5
15
13,8
608
14,6
44,0
11,4
501
10,6
39,0
9,0
395
7,2
34,0
6,6
288
4,3
29,0
20
12,7
560
12,6
46,5
10,3
453
8,9
41,5
7,9
346
5,7
36,5
5,5
238
3,1
31,5
ELiS C-W-150
Tp1
PT
Qw
∆pw
Tp2
PT
Qw
∆pw
Tp2
PT
Qw
∆pw
Tp2
PT
Qw
∆pw
Tp2
°C
kW
l/h
kPa
°C
kW
l/h
kPa
°C
kW
l/h
kPa
°C
kW
l/h
kPa
°C
Tw1/Tw2 = 90/70°C
Tw1/Tw2 = 80/60°C
Tw1/Tw2 = 70/50°C
Tw1/Tw2 = 60/40°C
V1 = 1600 m3/h
0
21,9
968
16,6
40,5
18,9
832
13,0
35,0
15,9
696
9,7
29,5
12,9
561
6,9
24,0
5
20,6
908
14,8
43,0
17,6
772
11,3
37,5
14,5
636
8,3
32,0
11,5
500
5,6
26,0
10
19,2
847
13,0
45,5
16,2
710
9,8
40,0
13,1
574
6,9
34,0
10,0
438
4,4
28,5
15
17,8
786
11,4
47,5
14,8
649
8,3
42,0
11,7
512
5,6
36,5
8,6
375
3,4
31,0
20
16,4
724
9,8
50,0
13,4
587
6,9
44,5
10,3
449
4,5
39,0
7,1
311
2,4
33,0
V2=1850 m3/h
0
24,1
1062
19,6
38,5
20,8
912
15,3
33,0
17,5
764
11,5
28,0
14,1
615
8,1
22,5
5
22,6
996
17,5
41,0
19,3
846
13,4
35,5
15,9
697
9,8
30,5
12,6
548
6,6
25,0
10
21,1
930
15,4
43,5
17,7
779
11,5
38,0
14,4
630
8,1
33,0
11,0
480
5,2
27,5
15
19,5
862
13,4
46,0
16,2
712
9,8
40,5
12,8
562
6,6
35,5
9,4
411
4,0
30,0
20
18,0
794
11,6
48,5
14,6
643
8,2
43,0
11,3
493
5,2
38,0
7,8
341
2,8
32,5
V3 = 2100 m3/h
0
26,1
1150
22,7
36,5
22,5
988
17,7
31,5
18,9
826
13,2
26,5
15,3
666
9,3
21,5
5
24,4
1078
20,2
39,5
20,8
916
15,4
34,5
17,2
754
11,2
29,0
13,6
593
7,6
24,0
10
22,8
1006
17,8
42,0
19,2
843
13,3
37,0
15,6
681
9,4
32,0
11,9
519
6,0
26,5
15
21,1
933
15,5
44,5
17,5
770
11,3
39,5
13,9
608
7,6
34,5
10,2
445
4,5
29,5
20
19,5
860
13,4
47,0
15,8
696
9,4
42,0
12,2
533
6,0
37,0
8,5
368
3,3
32,0
4. TABELA MOCY GRZEWCZYCH
4. HEATING CAPACITY
4. VERWARMINGSCAPACITEIT

6 | www.flowair.com
4. TABELA MOCY GRZEWCZYCH
4. HEATING CAPACITY
4. VERWARMINGSCAPACITEIT
V – airflow | przepływ powietrza | luchthoeveelheid
PT – heat capacity | moc grzewcza | | verwarmingscapaciteit
Tp1 – inlet air temp. | temperatura powietrza na wlocie do aparatu | inlaatluchttemperatuur
Tp2 – outlet air temp. | temperatura powietrza na wylocie z aparatu | uitlaatluchttemperatuur
Tw1 – inlet water temp. | temperatura wody na zasilaniu wymiennika | inlaatwatertemperatuur
Tw2 – outlet water temp. | temperatura wody na powrocie z wymiennika | uitlaatwatertemperatuur
Qw – water flow rate | strumień przepływu wody grzewczej | Heizwasserstrom | waterstroming in de warmtewisselaar
Δpw– pressure drop of water | spadek ciśnienia wody w wymienniku | waterdrukval in de warmtewisselaar
ELiS C-W 200
Tp1
PT
Qw
∆pw
Tp2
PT
Qw
∆pw
Tp2
PT
Qw
∆pw
Tp2
PT
Qw
∆pw
Tp2
°C
kW
l/h
kPa
°C
kW
l/h
kPa
°C
kW
l/h
kPa
°C
kW
l/h
kPa
°C
Tw1/Tw2 = 90/70°C
Tw1/Tw2 = 80/60°C
Tw1/Tw2 = 70/50°C
Tw1/Tw2 = 60/40°C
V1 = 2300 m3/h
0
31,4
1386
39,4
40,5
27,2
1194
30,9
35,0
22,9
1003
23,3
29,5
18,7
813
16,6
24,0
5
29,5
1301
35,1
43,0
25,2
1108
27,0
37,5
21,0
917
19,8
32,0
16,7
727
13,6
26,5
10
27,5
1215
31,0
45,0
23,3
1022
23,3
40,0
19,0
830
16,6
34,5
14,7
639
10,8
29,0
15
25,6
1128
27,1
47,5
21,3
935
19,9
42,0
17,0
743
13,6
36,5
12,6
550
8,3
31,0
20
23,6
1040
23,4
50,0
19,3
847
16,6
44,5
14,9
654
10,8
39,0
10,6
460
6,0
33,5
V2=2600 m3/h
0
34,0
1498
45,4
38,5
29,4
1290
35,6
33,5
24,8
1084
26,8
28,0
20,2
879
19,1
23,0
5
31,9
1406
40,5
41,0
27,3
1198
31,1
36,0
22,7
991
22,8
30,5
18,0
786
15,6
25,5
10
29,8
1313
35,7
43,5
25,1
1105
26,9
38,5
20,5
897
19,1
33,0
15,9
691
12,4
28,0
15
27,6
1219
31,2
46,0
23,0
1010
22,9
41,0
18,3
802
15,6
35,5
13,6
595
9,5
30,5
20
25,5
1125
26,9
48,5
20,8
915
19,1
43,5
16,1
706
12,4
38,0
11,4
497
6,9
33,0
V3 = 3000 m3/h
0
37,1
1638
53,5
36,5
32,1
1411
41,9
31,5
27,1
1185
31,5
26,5
22,0
961
22,4
22,0
5
34,8
1538
47,6
39,5
29,8
1310
36,6
34,5
24,8
1084
26,8
29,5
19,7
859
18,3
24,5
10
32,5
1436
42,0
42,0
27,5
1207
31,6
37,0
22,4
981
22,4
32,0
17,3
755
14,5
27,0
15
30,2
1333
36,7
44,5
25,1
1104
26,8
39,5
20,0
877
18,2
34,5
14,9
650
11,1
29,5
20
27,9
1229
31,7
47,0
22,8
1000
22,4
42,0
17,6
772
14,6
37,0
12,5
543
8,1
32,0

www.flowair.com | 7
.
4.
Kurtyny powietrzne
przeznaczone są do
montażu poziomego na
otworem drzwiowym. Należy
zachować minimalne
odległości montażowe od
sufitu.
Air curtains can be mounted
horizontal. During the
montage, the minimal
distances from the walls and
ceiling have to be kept.
Luchtgordijnen kunnen
horizontaal worden
gemonteerd. Bij het
monteren moet de
minimale afstand tot
muren en plafons worden
aangehouden.
1. Wykręcić śruby mocujące
wspornik montażowy z
1 urządzeniem.
1.Unscrew the screws from
mounting bracket.
1. Draai de schroeven
van de montagebeugel
los.
2. Wspornik należy
zamontować do przegrody
2. pionowej za pomocą 4 śrub
M8. Rozstaw otworów płyty
montażowej:
model
□ rozstaw
C-W/E-100
90x440
mm
C-W/E-
150/200
90x840
mm
3. Założyć kurtynę na
wsporniku montażowym.
3.
2. Bracket should be mounted
to the wall with 4 screws M8.
Hole spacing:
model
□ spacing
C-W/E-100
90x440
mm
C-W/E-
150/200
90x840
mm
3. Put the curtain on the
bracket.
2. Monteer de beugel op de
wand met 4 schroeven M8.
Hartafstand gaten:
model
□ afstand
C-W/E-
100
90x440 мм
C-W/E-
150/200
90x840 мм
3. Plaats de unit op de
beugel.
4. Po zamontowaniu
urządzenia na wsporniku
montażowym, wkręcić śruby
mocujące (patrz punkt 1)
następnie wcisnąć plastikowe
zaślepki maskujące śruby.
4. After installing the unit on
the bracket, tighten the screws
(point 1) then put the plastic
cover on screw hole.
4. Draai de schroeven (1) vast
nadat de unit op de beugel is
geplaatst en plaats een plastic
dopje over de schroefkop.
5. INSTALACJA 5. INSTALLATION 5. INSTALLATIE

8 | www.flowair.com
5.2. MONTAŻ POD
STROPEM
5.2. CONNECTING GUIDE
5.2. UNDER CEILING
MOUNTED
5.2. PLAFONDMONTAGE
4 szt. szpilek M8 należy
wkręcić w kurtynę min. na
długość 20 mm
Model
□AxB [mm]
C-W-100
181x948
C-W-150
181x1448
C-W-200
181x1958
C-E-100
80x948
C-E-150
80x1448
C-E-200
80x1958
4 pcs. of pins M8 should be
screwed into the curtain min.
at a length of 20 mm
Model
□AxB [mm]
C-W-100
181x948
C-W-150
181x1448
C-W-200
181x1958
C-E-100
80x948
C-E-150
80x1448
C-E-200
80x1958
Schroef 4 st. M8-
draadstangen minimaal 20
mm in de unit.
Model
□AxB [mm]
C-W-100
181x948
C-W-150
181x1448
C-W-200
181x1958
C-E-100
80x948
C-E-150
80x1448
C-E-200
80x1958
5.3.PODŁĄCZENIE
5.3. CONNECTING GUIDE
5.3. CONNECTING GUIDE
5.3. AANSLUITINSTRUCTIE
W celu podłączenie zasilania
oraz sterowania do kurtyny
ELiS C należy zdemontować
pokrywę (odkręcić śruby)
znajdującą się w górnej części
kurtyny.
To connect the control system
and power supply to the ELIS
C curtain, remove the cover
(unscrew screws) located at
the top of the unit.
Draai de schroeven van de
kap aan de bovenkant van de
unit los en verwijder de kap om
het regelsysteem en de
voeding van het ELiS C
luchtgordijn aan te sluiten.

www.flowair.com | 9
6. SCHEMAT PODŁĄCZENIA ELiS C-W
6. CONNECTION DIAGRAM ELiS C-W
6. AANSLUITSCHEMA ELiS C-W
❶"zasilanie | Power supply 230V/50Hz (OMY 3x1,0mm2) | stroomvoorziening: 230 V/50 Hz (3-aderig, min 3 x 1,0 mm2)
❷"3-stopniowy regulator obrotów z termostatem | Air curtain step switch with thermostat TS | Luchtgordijn te bedienen met TS thermostaat 3
standenregeling
TS (OMY 5x1,0mm2).
FAN AUTO – praca wentylatorów zależna od temp. | fan operating depending on room thermostat signal | Werking van de ventilator wordt geregeld
door het signaal van de TS ruimtethermostaat
FAN CONT- praca wentylatorów ciągła (niezależna od temp.) | fan operating continuously (deactivated thermostat signal) | Ventilator is continu
ingeschakeld (signaal van de thermostaat gedeactiveerd) (Zie gebruiksaanwijzing aansluitschema TS thermostaat aansluitklem 4 en 5)
HEAT – funkcja grzania | heating mode | Verwarmingsstand (schakelt SRQ 2-of 3-wegklep)
FAN – dla FAN CONT dezaktywacja pracy termostatu | room thermostat deactivated for FAN CONT | Ruimtethermostaat gedeactiveerd. Enkel
ventilatie. Geen verwarming.
COOL – funkcja chłodzenia | cooling mode | Koelingsstand (n.v.t. bij ELiS C luchtgordijnen)
❸"czujnik drzwiowy | Door switch DCet/DCm | Deurschakelaar DCet/DCm (drzwi otwarte – styki zwarte | door opened – closed switch |
schakelaar deur open – gesloten). LET OP: Indien u geen deurcontact gebruikt zullen de aansluitklemmen NC-NC doorverbonden moeten
worden voor een juiste werking van het luchtgordijn.
❹"zawór z siłownikiem | Valve with actuator |SRSQ3d (OMY 3x0,75mm2) | 2 of 3-wegklep met motor|SRSQ3d (3-aderig, 3 x 0,75 mm2)
A – doprowadzenie czynnika grzewczego na rurę powrotną kurtyny | Exchanger water supply | Watertoevoer warmtewisselaar
AB – doprowadzenie czynnika grzewczego do zaworu | Valve water supply | Watertoevoer 3-wegklep
B – doprowadzenie czynnika grzewczego do kurtyny | Return pipe water supply | Watertoevoer retour naar installatie
6. SCHEMAT PODŁĄCZENIA ELiS C-E
6. CONNECTION DIAGRAM ELiS C-E
6. AANSLUITSCHEMA ELiS C-E
❶"zasilanie | Power supply | Stroomvoorziening:
ELiS C-E-100 (5x2,5 mm2); wyłącznik naprądowy B16 | Overcurrent breaker B16 |
Overspanningsbeveiliging B16
ELiS C-E-150 (5x2,5 mm2) ; wyłącznik naprądowy B20 | Overcurrent breaker B20 |
Overspanningsbeveiliging B20
ELiS C-E-200 (5x4,0 mm2) ; wyłącznik naprądowy B25 | Overcurrent breaker B25 |
Overspanningsbeveiliging B25
Zasilanie | Power supply | Stroomvoorziening
ELiS C-E-100 (3x6,0 mm2); wyłącznik naprądowy B 32 | Overcurrent breaker B32 | Overspanningsbeveiliging B32
Podłączenie 1x230V równoległe do złączek L1, L2, L3 ; N; PE | parallel power supply connection 1x230V to connectors L1, L2, L3 ; N; PE | Parallelle voedingsaansluiting 1
x 230 V naar aansluitklem L1, L2 en L3; N; PE
❷"3-stopniowy regulator obrotów z termostatem | Air curtain step switch with thermostat TS | TS thermostaat met 3-standenregeling
FAN AUTO* – praca wentylatorów zależna od temp. | fan operating depending on room thermostat signal | Werking van de ventilator wordt
geregeld door het signaal van de ruimtethermostaat
FAN CONT- praca wentylatorów ciągła (niezależna od temp.),| fan operating continuously (deactivated thermostat signal) | Ventilator is
continu ingeschakeld (signaal van de thermostaat gedeactiveerd)
HEAT – funkcja grzania | heating mode | Verwarmingsstand
FAN – dla FAN CONT dezaktywacja pracy termostatu | room thermostat deactivated | Ruimtethermostaat gedeactiveerd
COOL – funkcja chłodzenia | cooling mode | Koelingsstand (n.v.t. bij ELiS C luchtgordijnen)
❸"czujnik drzwiowy | Door switch | | Deurschakelaar (drzwi otwarte – styki zwarte | schakelaar deur open - gesloten)
*W celu ustawienia trybu AUTO MODE należy przewód ze złączek 3 i 4 w kurtynie podłączyć równolegle do złącza 3 w regulatorze TS.
*To set AUTO MODE, it is required to connect the cable with connectors 3 and 4 in the curtain parallel to the connector 3 in the controller TS.
*Voor de automatische stand moet de kabel van de aansluitklemmen 3 en 4 in de unit parallel op aansluitklem 3 in de TS thermostaat worden aangesloten.

7. URUCHOMIENIE I
EKSPLOATACJA
7. START-UP AND OPERATION
7. IN BEDRIJF STELLEN EN WERKING
10 | www.flowair.com
Podłączenie instalacji grzewczej
§ Przyłącze powinno być wykonane w
sposób niepowodujący naprężeń.
Zalecane jest stosowanie przewodów
elastycznych doprowadzających czynnik
grzewczy.
§ Zalecane jest zastosowanie zaworów
odpowietrzających w najwyższym punkcie
instalacji.
§ Instalacja powinna być wykonana w taki
sposób, aby w razie awarii istniała
możliwość przeprowadzenia demontażu
urządzenia. W tym celu należy zastosować
zawory odcinające tuż przy urządzeniu.
§ Instalacja z czynnikiem grzewczym musi
być zabezpieczona przed wzrostem
ciśnienia czynnika grzewczego ponad
dopuszczalną wartość (1.2 MPa).
§ Przed uruchomieniem urządzenia należy
sprawdzić prawidłowość podłączenia
przewodów z czynnikiem grzewczym oraz
szczelność instalacji.
Pierwsze uruchomienie
§ Podłączenia zasilania oraz sterowników
powinno być wykonane zgodnie z
dokumentacją techniczną.
§ Przed podłączeniem zasilania należy
sprawdzić poprawność
podłączenia sterowników.
§ Przed podłączeniem zasilania należy
sprawdzić czy napięcie w sieci jest zgodne
z napięciem na tabliczce znamionowej
urządzenia
§ Instalacja elektryczna, zasilająca silnik
wentylatora powinna być dodatkowo
zabezpieczona bezpiecznikiem przed
skutkami ewentualnego zwarcia w
instalacji.
§ Uruchomienie urządzenia bez podłączenia
przewodu uziemiającego jest
niedozwolone.
Eksploatacja
§ Urządzenie przeznaczone jest do pracy
wewnątrz pomieszczeń, w temperaturach
powyżej 0oC. W niskich temperaturach
(poniżej 0ºC) istnieje niebezpieczeństwo
zamarznięcia czynnika.
Producent nie ponosi odpowiedzialności
za uszkodzenia wymiennika ciepła
będące skutkiem zamarznięcia czynnika
w wymienniku.
§ Nie wolno umieszczać na urządzeniu, ani
zawieszać na króćcach przyłączeniowych
żadnych przedmiotów
§ Urządzenie musi podlegać okresowym
przeglądom. Przy nieprawidłowej pracy
urządzenia należy go niezwłocznie
wyłączyć.
Nie wolno używać uszkodzonego
urządzenia. Producent nie bierze
odpowiedzialności za szkody wynikłe
podczas użytkowania uszkodzonego
urządzenia.
§ W przypadku gdy woda z urządzenia
zostaje spuszczona na dłuższy okres
czasu, rurki wymiennika należy
przedmuchać sprężonym powietrzem.
Guidelines for System Connection
§ The connection should be executed in a way which
does not induce stresses. It is recommended to
use flex pipes to connect the stubs.
§ It is recommended to install vent valves at the
highest point of the system.
§ The system should be executed so that, in the case
of a failure, it is possible to disassemble the device.
For this purpose it is best to use shut-off valves just
by the device.
§ The system with the heating medium must be
protected against an increase of the heating
medium pressure above the permissible value (1.2
MPa).
§ While screwing exchanger to pipeline - connecting
stubs has to be hold by wrench.
Start Up
§ Before connecting the power supply check the
correctness of connection of the fan motor and the
controllers. These connections should be executed in
accordance with their technical documentation.
§ Before connecting the power supply check whether
the mains voltage is in accordance with the voltage on
the device data plate.
§ Before starting the device check the correctness of
connection of the heating medium conduits and the
tightness of the system.
§ Starting the device without connecting the ground
conductor is forbidden.
Operation
§ The device is designed for operation inside buildings,
at temperatures above 0oC. In low temperatures
(below 0ºC) there is a danger of freezing of the
medium.
The manufacturer bears no responsibility for damage
of the heat exchanger resulting from freezing of the
medium in the exchanger. If operation of the device is
expected at temperatures lower than 0º, then glycol
solution should be used as the heating medium, or
special automatic systems should be used for
protecting against freezing of the medium in the
exchanger.
§ It is forbidden to place any objects on the heater or to
hang any objects on the connecting stubs.
§ The device must be inspected periodically. In the case
of incorrect operation of the device it should be
switched off immediately.
It is forbidden to use a damaged device. The
manufacturer bears no responsibility for damage
resulting from the use of a damaged device.
§ If it is necessary to clean the exchanger, be careful
not to damage the aluminium lamellas.
§ For the time of performing inspection or cleaning the
device, the electrical power supply should be
disconnected.
§ In case water is drained from the device for a longer
period of time, the exchanger tubes should be
emptied with compressed air.
It is not allowed to make any modification in the unit.
Any modification causes in warranty loss.
Aanwijzingen voor het aansluiten van het systeem
§ De aansluiting moet zodanig worden gemaakt dat
daardoor nergens mechanische spanning ontstaat.
Het verdient aanbeveling om de bekabeling via een
flexibele buis aan te sluiten.
§ Het verdient aanbeveling om ontluchtingspunten te
monteren op het hoogste punt in het systeem.
§ Het systeem moet zodanig worden gemonteerd dat bij
een storing de unit kan worden gedemonteerd. Het is
daarom verstandig om waterzijdige afsluiters vlakbij
de unit te monteren.
§ Het systeem met het verwarmingsmedium moet
zodanig worden beveiligd dat de druk van het
verwarmingsmedium niet hoger dan 1,2 MPa (12 Bar)
kan worden.
§ Houdt bij het vastschroeven van de leiding op de
warmtewisselaar de aansluiting op de warmte-
wisselaar met een montagesleutel vast.
In bedrijfstelling
§ Controleer voor u de stroomvoorziening aansluit of de
ventilatormotor en de TS regeling correct is
aangesloten. Deze aansluitingen moeten worden
gemaakt in overeenstemming met de technische
documentatie.
§ Controleer voor u de stroomvoorziening aansluit of de
spanning van de netvoeding overeenkomt met de
werkspanning op het typeplaatje op de unit.
§ Controleer voor u de unit opstart of de leidingen voor het
verwarmingsmedium correct en lekdicht zijn
aangesloten.
§ Het is niet toegestaan om de unit op te starten zonder
dat de aarding aangesloten is.
Werking
§ Het apparaat is ontworpen voor gebruik binnen
gebouwen, bij temperaturen boven 0 °C. Bij lage
temperaturen (onder 0 °C) zou het verwarmings-
medium kunnen bevriezen.
De fabrikant aanvaardt geen enkele verant-
woordelijkheid voor schade aan de warmtewisselaar als
gevolg van bevriezing van het medium in de
warmtewisselaar. Als de unit naar verwachting zal
moeten werken bij temperaturen onder 0 °C moet een
glycoloplossing worden gebruikt als verwarmings-
medium of moeten er speciale automatische systemen
worden gebruikt om bevriezing van het medium in de
warmtewisselaar te voorkomen.
§ Het is niet toegestaan om objecten op het ver-
warmingselement te plaatsen of objecten aan de
aansluitingen op te hangen.
§ De unit moet regelmatig worden geïnspecteerd op juiste
werking en vervuling. Schakel de unit onmiddellijk uit,
wanneer deze niet correct werkt.
Het is niet toegestaan om een beschadigde unit te
gebruiken. De fabrikant aanvaardt geen enkele
verantwoordelijkheid voor schade als gevolg van het
gebruik van een beschadigde unit.
§ Wees voorzichtig bij het reinigen van de warmte-
wisselaar, om te voorkomen dat de aluminium lamellen
beschadigen.
§ Onderbreek altijd eerst de elektrische voeding, voor u
de unit gaat inspecteren of reinigen.
§ Wanneer er gedurende een langere periode het
gebruikte luchtgordijn ter opslag wordt bewaard, moeten
de buizen van de warmtewisselaar worden afgetapt en
met perslucht doorgespoten. Denk hierbij aan tijdelijke
demontage van het luchtgordijn.
Het is niet toegestaan om enige vorm van modificaties
aan de unit aan te brengen. Door enige vorm van
modificatie vervalt de garantie.

www.flowair.com | 11
8. SERWIS I WARUNKI GWARANCJI
8. SERVICE AND WARRANTY TERMS
8. SERVICE EN GARANTIEVOORWAARDEN
W razie jakichkolwiek nieprawidłowości w działaniu urządzenia
prosimy o kontakt z działem serwisu producenta.
Warunki gwarancji:
Klient ma prawo w ramach gwarancji do bezpłatnej naprawy
urządzenia w wypadku wady ujawnionej w okresie trwania gwarancji.
1. Klient ma prawo w ramach gwarancji do wymiany urządzenia
lub jego elementu na nowy produkt, wolny od wad, tylko wtedy
gdy w okresie gwarancji producent stwierdzi, iż usunięcie wady
nie jest możliwe.
2. Dowód zakupu stanowi dla użytkownika podstawę do
3. wystąpienia o bezpłatne wykonanie naprawy.
W przypadku bezpodstawnego wezwania do naprawy
gwarancyjnej koszty z tym związane w pełnej wysokości
ponosić będzie użytkownik.
4. Gwarancja przysługuje przez okres 24 kolejnych miesięcy od
daty zakupu.
5. Gwarancja jest ważna wyłącznie na terytorium
Rzeczypospolitej Polskiej.
6. W celu wykonania naprawy gwarancyjnej użytkownik jest
zobowiązany do dostarczenia reklamowanego urządzenia do
producenta.
7. Producent zastrzega sobie prawo do rozpatrzenia i naprawy
urządzenia w ciągu 14 dni roboczych od dnia dostarczenia
urządzenia do producenta.
8. W przypadku, gdy wada nie ma charakteru trwałego i jej
ustalenie wymaga dłuższej diagnozy producent zastrzega sobie
prawo przedłużenia terminu rozpatrzenia gwarancji
określonego w punkcie
7. O konieczności przedłużenia terminu potrzebnego do
rozpatrzenia gwarancji producent zawiadomi przed upływem
14-tego dnia, liczonego od dnia dostarczenia reklamowanego
urządzenia.
9. Producent może wysłać zastępcze urządzenie na życzenie
klienta w czasie rozpatrywania gwarancji. Na wysłany, nowy
towar wystawiana jest faktura, do której klient otrzyma korektę
w przypadku pozytywnego rozpatrzenia reklamacji.
10. W przypadku stwierdzenia, że usterka wynikła z powodu
użytkowania urządzenia niezgodnie z wytycznymi producenta
lub reklamowane urządzenie okazało się w pełni sprawne –
gwarancja nie zostanie uznana, a zgłaszający będzie musiał
dokonać zapłaty za urządzenie zastępcze zgodnie z
wystawioną fakturą.
Ograniczenia gwarancji
1. W skład świadczeń gwarancyjnych nie wchodzą: montaż i
instalacja urządzeń, prace konserwacyjne, usuwanie usterek
spowodowanych brakiem wiedzy na temat obsługi urządzenia.
2. Gwarancja nie obowiązuje w przypadku wystąpienia niżej
wymienionych usterek:
Ùuszkodzenia lub zniszczenia produktu powstałe w
rezultacie niewłaściwej eksploatacji, postępowania
niezgodnego z zaleceniami normalnego użycia lub
niezgodnego z dostarczoną z urządzeniem dokumentacją
techniczną,
Ùwad powstałych na skutek montażu urządzeń niezgodnie z
dokumentacją techniczną,
Ùwady powstałe na skutek niezgodnego z zaleceniami w
dokumentacji technicznej fizycznego lub elektrycznego
oddziaływania, przegrzania lub wilgoci albo warunków
środowiskowych, zamoknięcia, korozji, utleniania,
uszkodzenia lub wahania napięcia elektrycznego, pioruna,
pożaru lub innej siły wyższej powodującej zniszczenia lub
uszkodzenia produktu,
Ùmechaniczne uszkodzenia lub zniszczenia produktów i
wywołane nimi wady,
Ùuszkodzenia powstałe na skutek niewłaściwego
transportowania lub zapakowania produktu przesyłanego
do punktu sprzedaży. Klient ma obowiązek sprawdzenia
towaru przy odbiorze. W razie stwierdzenia usterek klient
jest zobowiązany poinformować o nich producenta oraz
spisać protokół uszkodzeń u przewoźnika,
Ùwad powstałych na skutek normalnego zużycia materiałów
wynikających z normalnej eksploatacji.
Wyprodukowano w Polsce
Made in EU
Producent: FLOWAIR GŁOGOWSKI I BRZEZIŃSKI SP.J. ul.
Chwaszczyńska 151E, 81-571 Gdynia
tel. [phone], fax: [phone]
e-mail: [email protected]
www.flowair.com
Please contact your dealer in order
to get acquainted with the warranty
terms and its limitation.
In the case of any irregularities in the
device operation, please contact the
manufacturer’s service department.
The manufacturer bears no
responsibility for operating the device
in a manner inconsistent with its
purpose, by persons not authorised for
this, and for damage resulting from this!
Made in Poland
Made in EU
Manufacturer: FLOWAIR GŁOGOWSKI I
BRZEZIŃSKI SP.J.
ul. Chwaszczyńska 151E, 81-571 Gdynia
tel. [phone], fax: [phone]
21
e-mail: [email protected]
www.flowair.com
Garantievoorwaarden en beperkingen
De garantie geldt voor een periode van 24
opeenvolgende maanden vanaf de datum van
aankoop. De garantie geldt alleen voor
onderdelen. De garantie is alleen geldig op
Nederlands grondgebied (zie algemene verkoop-
en leveringsvoorwaarden op www.drl-products.nl).
Neem bij storingen in de werking van de unit contact
op met uw installateur.
De fabrikant aanvaardt geen verantwoordelijkheid
voor het gebruik van het apparaat op een wijze die
niet in overeenstemming is met het beoogde doel,
door personen die hiertoe niet bevoegd zijn en voor
schade die hieruit voortvloeit!
Gefabriceerd in Polen
Gefabriceerd in de EU
Fabrikant: FLOWAIR
ul. Chwaszczyńska 135, 81-571 Gdynia
tel. [phone], fax: [phone]
e-mail: [e-mail]
www.flowair.com
Distributed by DRL-Products b.v.
Minervum 7268
4817 ZM Breda
The Netherlands
tel. +31(0)76 - 581 53 11
fax. +31(0)76 - 587 22 29
e-mail: [email protected]
www.flowair.nl
