USER MANUAL
1201LCD / 1501LCD
1200VA / 1500VA
PFC GAMING UPS
3-year
warranty*

USER MANUAL
forzaups.com
CAUTION
Attention: Risk of electric shock
Safe handling of batteries
1. The voltage used by this UPS may be hazardous. The unit contains no user
serviceable parts; do not attempt to disassemble the unit. Only factory service
technicians can perform maintenance on the unit.
2.This unit is intended for installation in a controlled environment (temperature -
controlled indoor area location, free of conductive contaminants). Avoid installing
the UPS where there is standing or running water, or excessive humidity.
3. To reduce the risk of overheating, do not cover the cooling vent. Avoid exposing
the UPS to direct sunlight or installing the unit near heat-emitting appliances, such
as electric heaters or furnaces.
4. Do not connect non-computer related peripheral devices, such as medical devices,
life-support equipment, microwave ovens, or vacuum cleaners to the UPS.
5. Do not connect any power strip or surge suppressor to the UPS.
6. Do not plug the UPS AC input power cord into its own output.
7. Do not allow any kind of liquid or foreign object to enter this UPS unit. Do not place
beverages or any other containers with liquid on or nearby the unit.
8. During the installation of this equipment, make sure that the sum of the leakage
currents of the UPS and the connected loads shall not exceed 3.5mA.
9. In case of emergency, turn the power button “off” and disconnect the power cord
from the AC mains outlet.
10. Unplug the UPS before cleaning, and do not use liquid or spray detergents.
11. Never try to open or mutilate a battery. Released electrolyte is harmful to the skin
and eyes, and also can be toxic.
12. Servicing of batteries should be performed or supervised by experts who possess
the knowledge to closely follow all required precautions.
13. When replacing the battery, make sure to use the same type and number of
sealed lead-acid batteries specified.
1. Introduction
Thank you for purchasing the XG-1201LCD/XG-1501LCD PFC UPS system from
Forza. To enjoy all the features and benefits of this unit, we encourage you to read
this manual and follow the installation and operation procedure thoroughly.
2. Package content
2.1 Inspection
Upon opening the box, make sure the following items are included.
• A battery can present the risk of short-circuit current and electrical shock. The
following precautions should be taken:
1. Remove watches, rings, or other metal objects from your hand.
2. Use tools with insulated handles.
3. Wear rubber gloves and boots.
4. Do not place tools or metal parts on the top of batteries.
5. Disconnect charging source prior to connecting or disconnecting battery
terminals.
• Attention: potentially hazardous voltages from the battery can still be present
even after disconnecting the UPS from the AC mains. Therefore, the positive and
negative terminals of the battery shall be disconnected prior to performing any
maintenance or repair inside the unit.
• The UPS contains internal 12VDC, sealed, lead-acid batteries.
• Do not dispose of batteries in a fire. Batteries may explode if exposed to high
temperatures.
UPS unit User guideInstallation CD Warranty certificate
Important safety instructions

forzaups.com
3. Installation and operation
3.1 Choose a location
Install the UPS unit in any protected environment that provides adequate airflow
around the unit, and free from excessive dust, corrosive fumes and conductive
contaminants. Do not operate your UPS in an environment where the ambient
temperature or humidity is high.
2. Product description 3.2 Charge the UPS
•This unit is shipped from the factory with its internal battery fully charged; however,
some charge may be lost during shipping. Therefore, it is recommended to recharge
the battery prior to initial use.
•Simply plug the unit into an appropriate AC outlet, and allow it to fully charge
during the first 5 hours of normal operation.
3. 3 Connection of the loads
•Connect one device into each power receptacle provided on the back of the UPS.
• Plug sensitive equipment into the battery backup outlets.
• Battery power is automatically provided to the loads in case of a power outage.
• Connect mobile devices into the USB charger ports. This will automatically start
charging the connected devices.
Note: Do not expect full battery run capacity during this initial charge period.
Note: Make sure that the UPS is powered on to protect all important devices from data
loss during power failure.

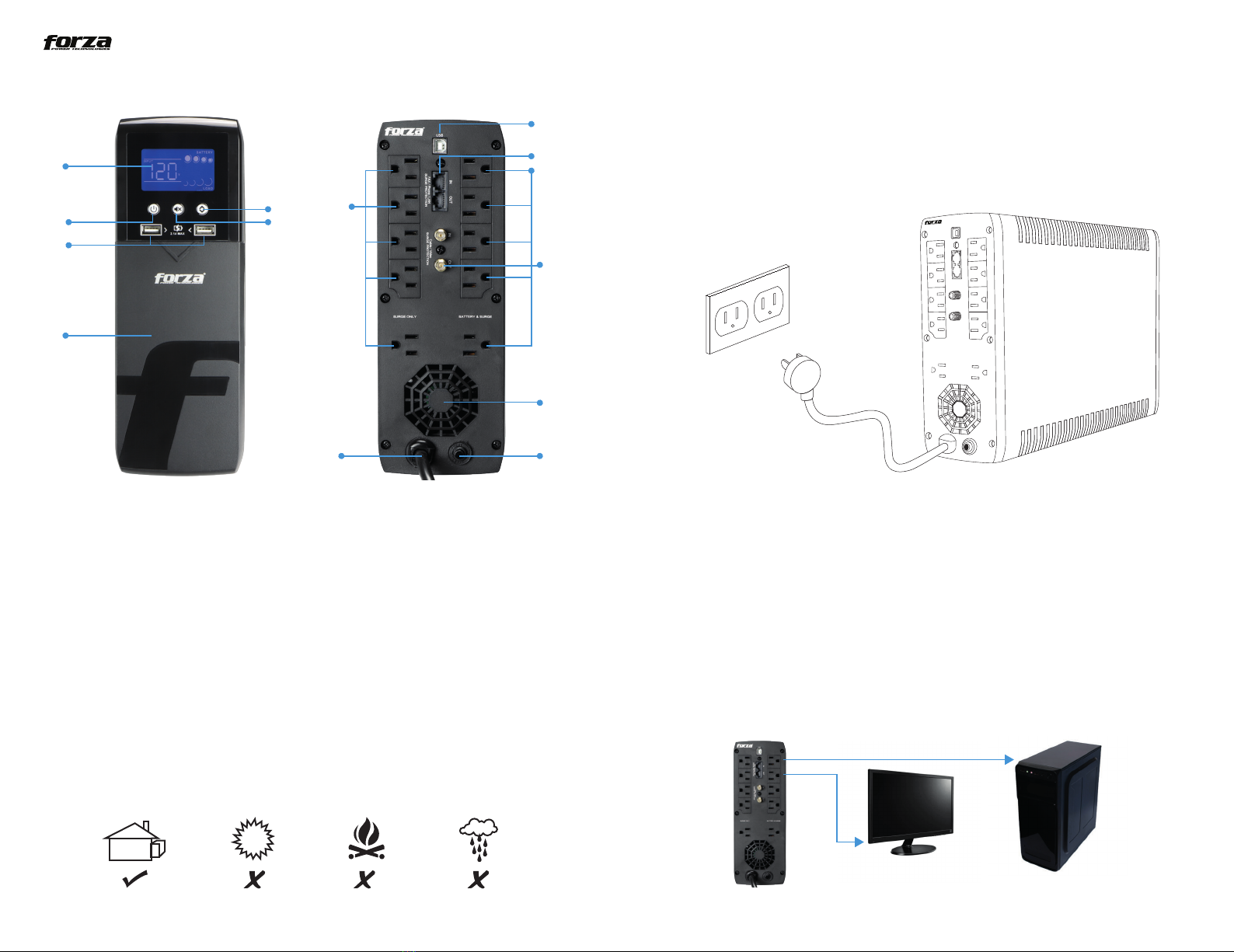

1. LCD display
2. Up/down button
3. Mute button
4. Power button
5. USB charging ports
6. Easy battery replacement cover
7. USB communication port
8. RJ45 modem/phone/network surge protection
9. Battery backup and surge protected outlets
10. Surge protected outlets
11. Coaxial line jacks
12. Ventilation grill and fan
13. Input circuit breaker
14. AC power cord
Front section Back panel
1
6
2
34
5
7
8
9
10
11
12
1314
PLUG IN

forzaups.com
NEVER connect a laser printer or scanner to the UPS with other
computer equipment. A laser printer or plotter periodically draws
significantly more power than when idle, and may overload the UPS.
3.4 Operation
• Push down the power button for about 2 seconds to turn on the UPS. The LCD
display lights up.
• To turn off the unit, simply push down the power button for about 2 seconds.
• To silence the alarm, press down the mute button for about 2 seconds.
• To switch the display information, use the up and down buttons on the front
panel.
• When operating in AC mode and utility power is interrupted, the unit will beep 10
seconds to indicate that it has gone into battery mode.
• When operating in battery mode, the unit will beep every time the battery voltage
falls under or rises above the acceptable limits.
• This UPS is designed for "off-mode charging”, that is when it is switched off, it will
automatically recharge the internal battery as long as it remains connected to
utility power.
• In AC mode, the display will turn off after about 20 seconds. In battery mode, the
display will turn off after about 20 seconds. If the UPS is powered off and not
plugged in, the display will turn off after about 5 seconds.

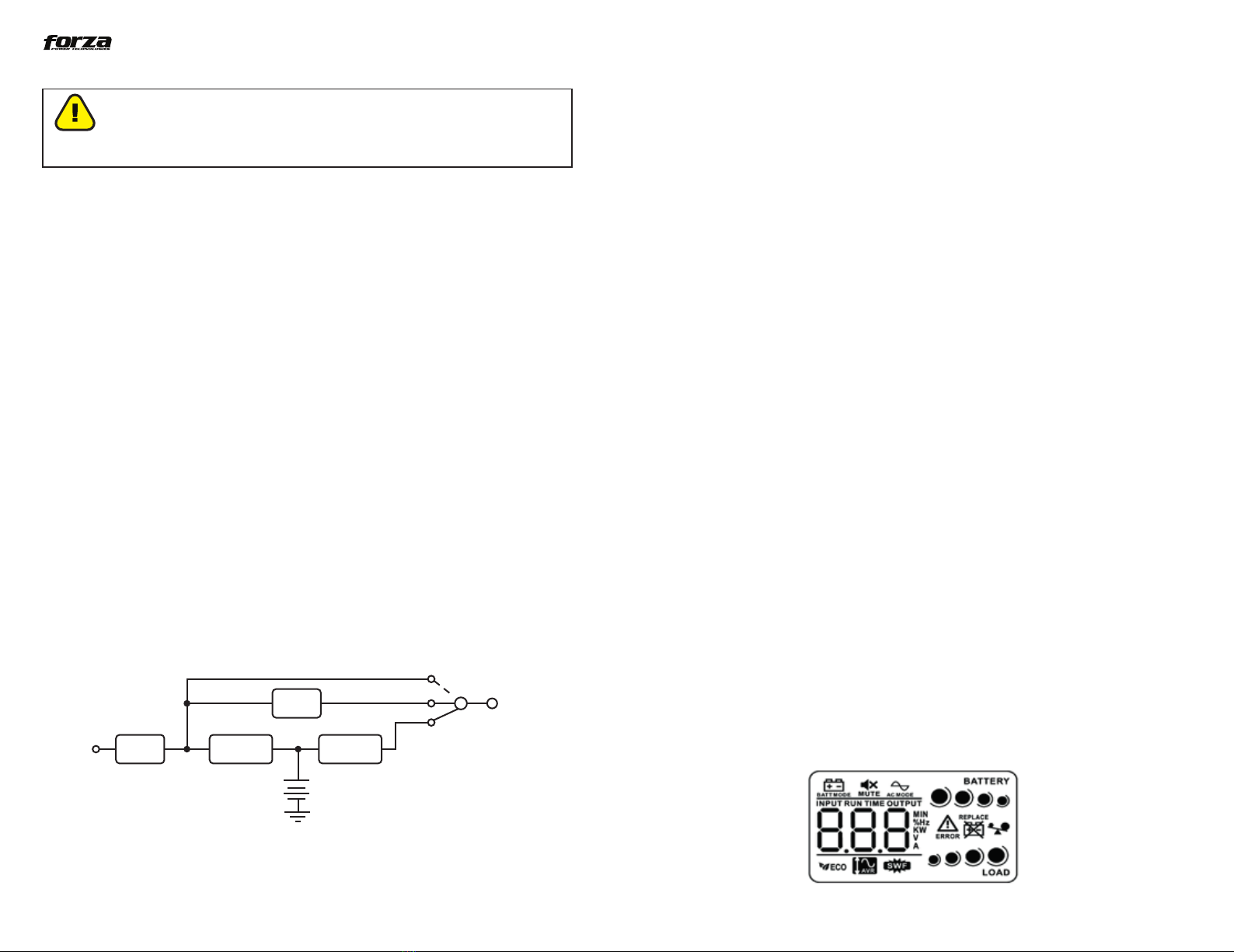

3.5 Operating principle
The operating principle of the UPS is shown below.
The system is composed of mains input, EMI filters, AC/DC battery charger,
DC-to-AC converter, battery, AVR TX and UPS output.
3.6 DC start function
• The DC start function enables the UPS to be started up when AC utility power is not
available, and battery is fully charged. Simply push the power button for 2 seconds
to turn it on.
4. ForzaTracker monitoring software
ForzaTracker is a new generation of UPS monitoring software, which provides
user-friendly interface to monitor and control your UPS system. This unique software
provides safe auto-shutdown for multi-computer systems during power failures.
With this software, users can monitor and control any UPS on the same LAN no
matter how far they might be from the UPS.
Installation procedure for Windows users:
1. Use the supplied CD or go to the website: https://www.forzaups.com/down-
loads/
2. After downloading the Forza Tracker, run the software.
3. Follow the on-screen instructions. It will ask for a password, use
5242-87f6-64re-di8d-986u (include the hypens) to install the software.
4. You may be asked to restart the computer. Please do so, after you will see the Forza
Tracker logo in your system tray.
5. Double click on the icon, to open Forza Tracker.
6. The default password to login is: 111296
Note: For Mac and Linux users, please refer to the ForzaTracker user guide found in our
website.
5. Advanced operation

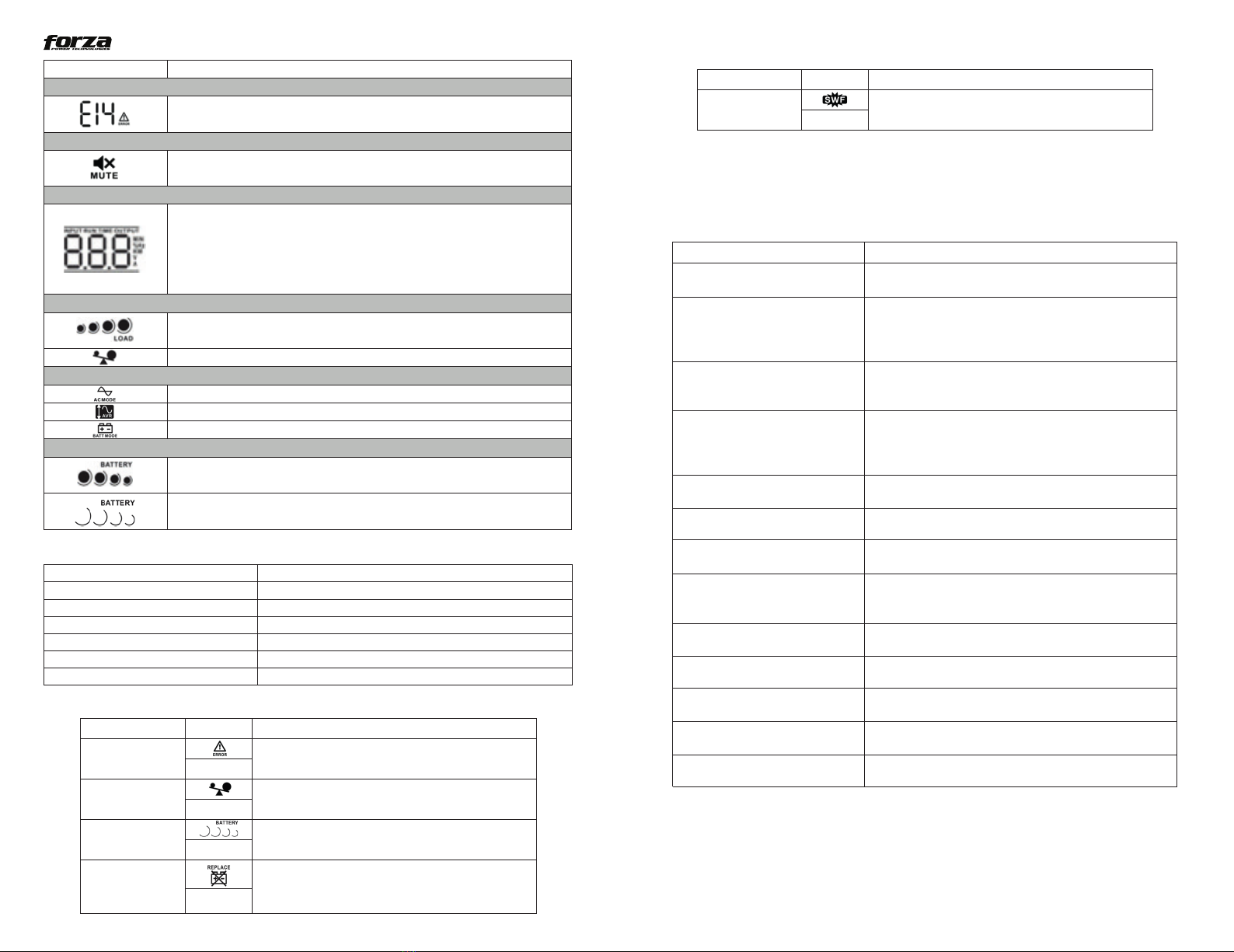

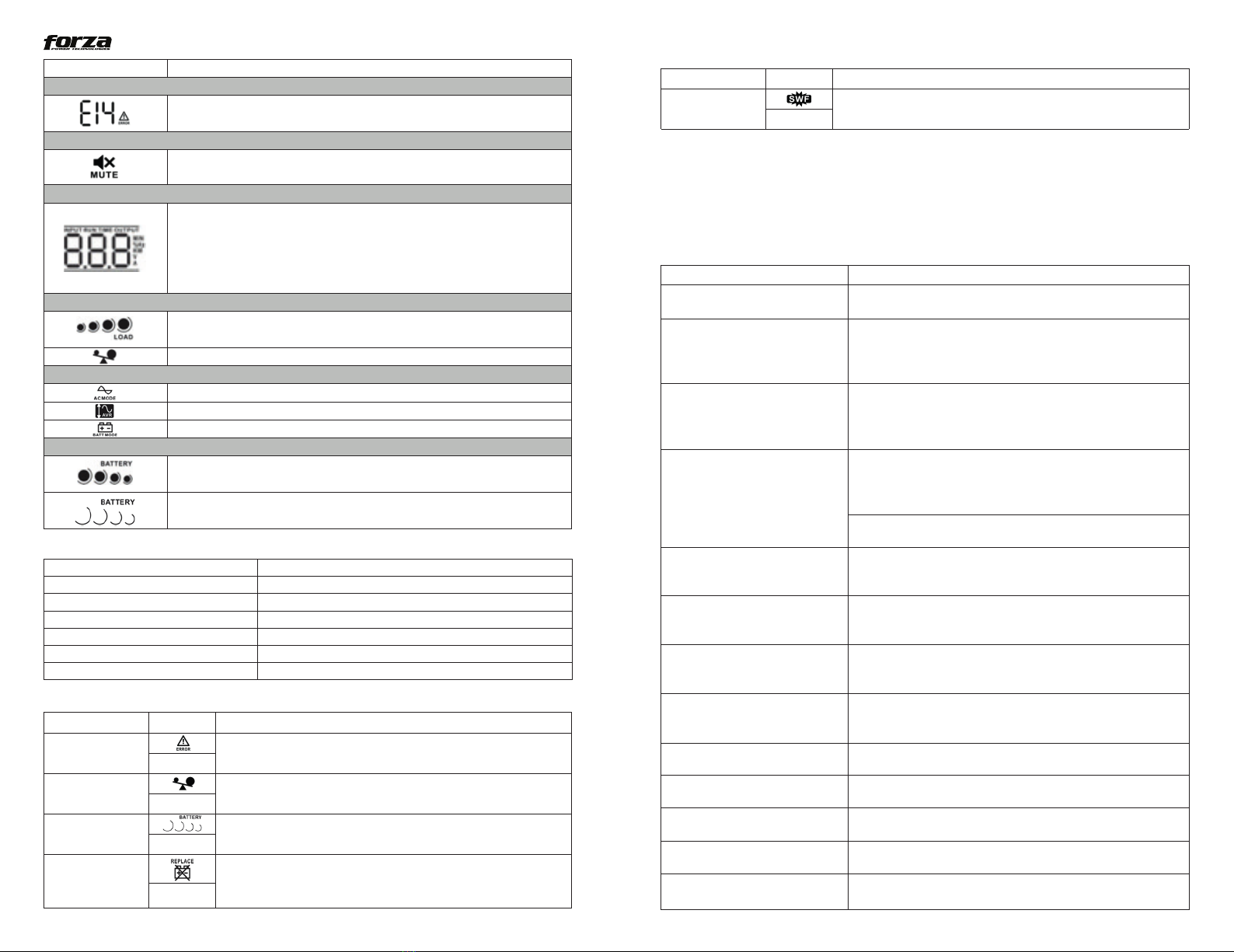

5.1 LCD display
The UPS comes equipped with an easy to read LCD with blue backlight that
displays the battery status, input voltage, output voltage, and operation mode of
the UPS.
Input EMI AC/DC DC/AC
AVR AVR mode Output
AC mode
Battery mode
Battery
Filters

forzaups.com
6. Troubleshooting guide
If the UPS fails to operate normally, please refer to the following table to solve most
common installation and operation problems.

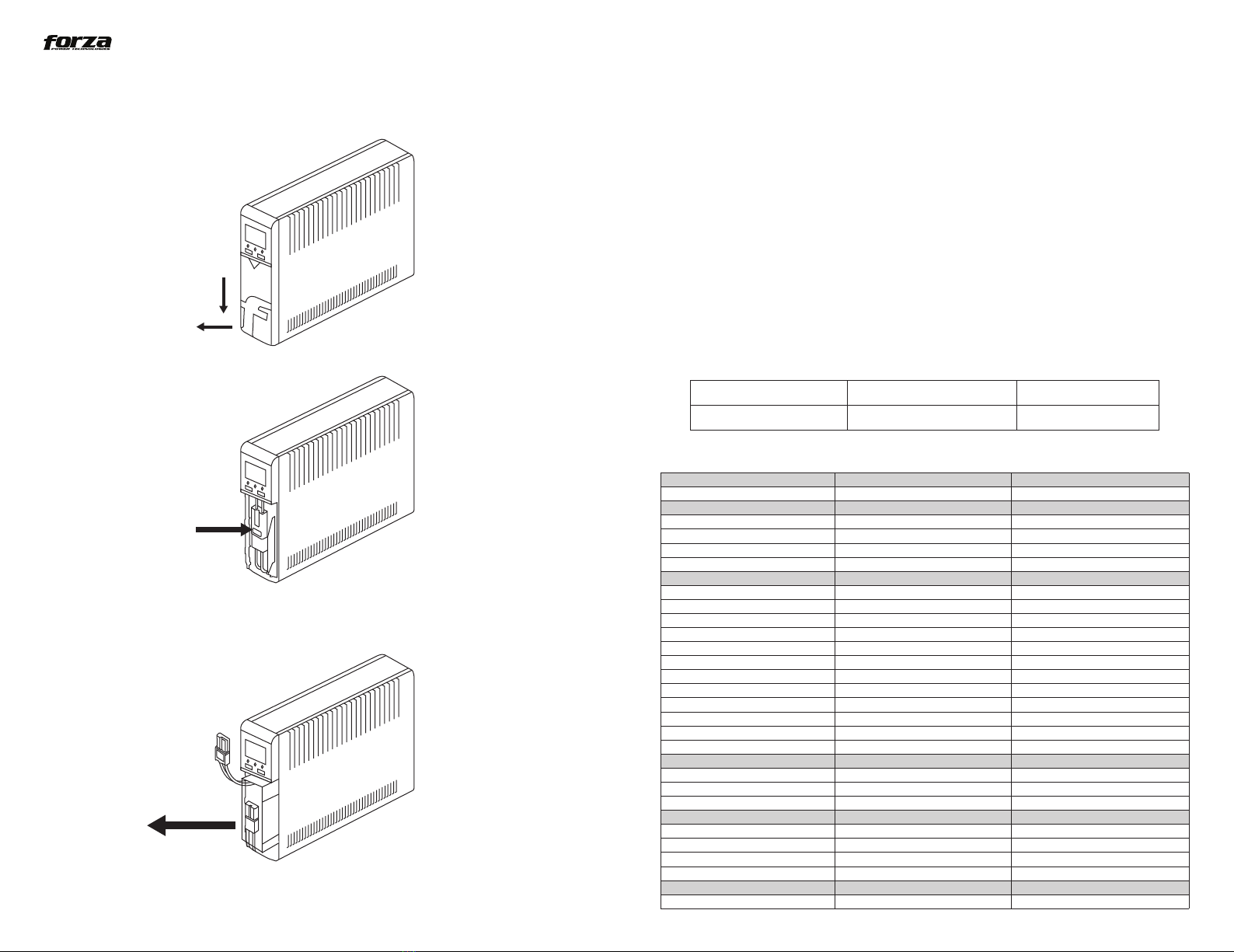

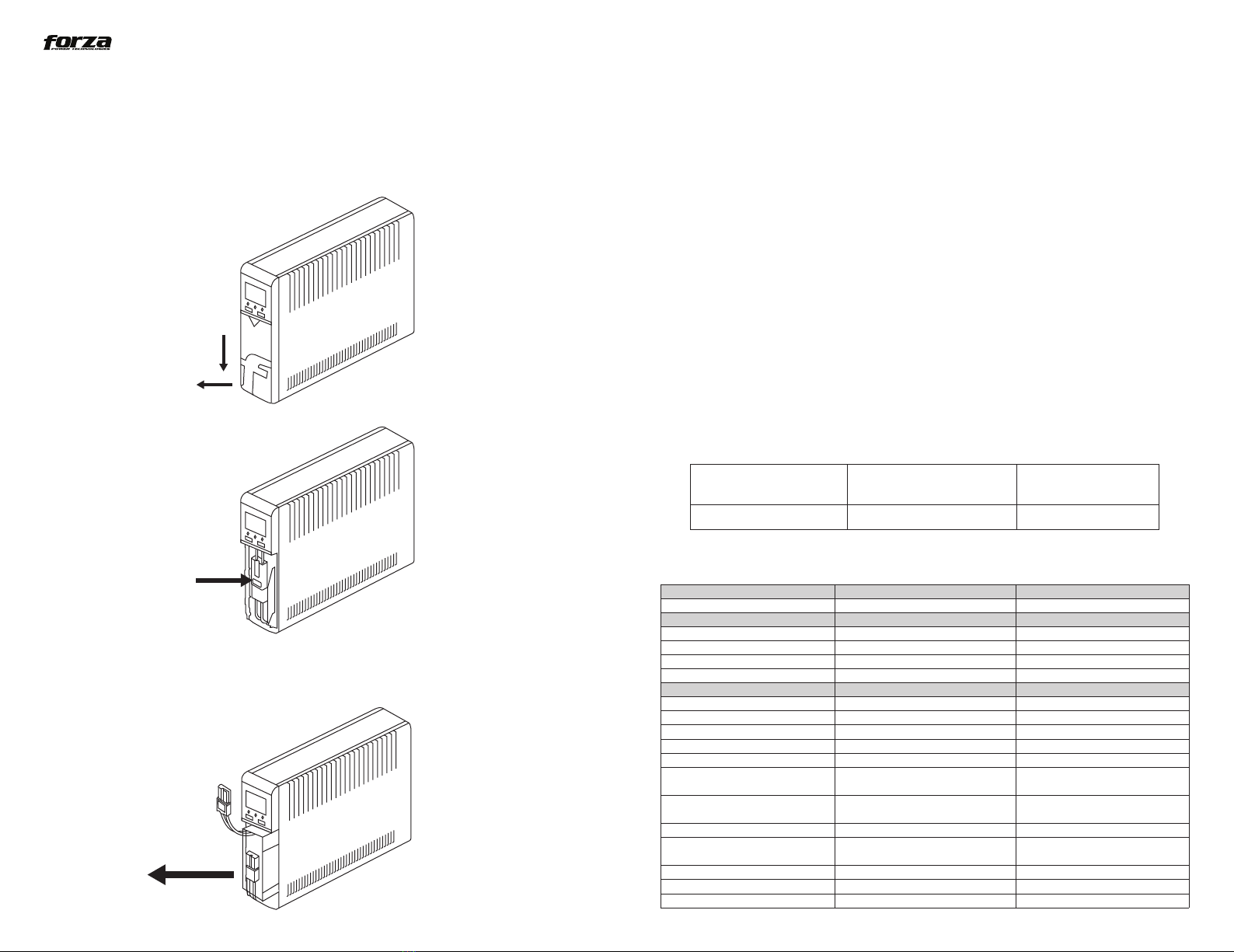

7. Toolless battery replacement
Forza makes the replacing of batteries a simple and quick installation process.
Simply follow the steps described below.
Display
Configuration and fault information
Function
Mute function
Load information
Mode of operation
Battery information
Indicates that the UPS alarm is disabled.
Warning and fault code indicators. The meaning of the codes is
listed in the section below.
Load level indicator at 0-24%, 25-49%, 50-74%, and 75-100% of
its capacity
Indicates input voltage, input frequency, battery voltage, battery
capacity, backup time, output voltage, output frequency, load
capacity and load percentage.
k: kilo, W: watt, V: voltage, A: ampere, %: percent, ˚C: centigrade
degree, Hz: frequency, min: minute
Indicates that the UPS alarm is muted.
Overload indicator.
Low battery indicator
Indicates that the UPS is operating in Line mode
Indicates that the voltage regulation mode is enabled
Indicates the battery is functioning properly
Battery level indicator at 0-24%, 25-49%, 50-74%, and 75-100%
of its capacity
5.2 Audible alarms
5.3 Warning indicators
Warning Icon Alarm
Overload
Low battery
Overcharge voltage
Battery replacement
Battery mode
Fault
UPS power on
Output
overcurrent
Overload
Low battery
Battery
replacement or
battery is not
connected
Beeps once every 0.5 second
Beeps once every 0.5 second
Beeps every 2 seconds
When the battery charge level goes down to
zero, the first light starts blinking once every 0.5s
Blinking
indication (0.5s)
Steady
indication
Continuously
Steady
indication
Beeps once every 0.5 second
Beeps once every second
Beeps every 1.5 seconds
Beeps every 2 seconds
Beeps every 10 seconds
Continuous beep
Beeps 1.5 seconds
Warning Icon Alarm
Site
wiring fault No audible alarm
Steady
indication
The UPS fails to switch on
The UPS operates in battery
mode only, even though
normal AC voltage is present
Even though the AC normal
icon is illuminated, no output
power is provided
Battery backup time is shorter
than the nominal value
Fault icon is illuminated and the
UPS beeps continuously
Fault code: E12
Battery mode output high
Fault code: E13
Battery mode output low
Fault code: E14
Output short
Fault code: E15
Output overcurrent
Fault code: E20
Fan lock fault
Fault code: E21
Overcharge voltage
Fault code: E28
Battery voltage low
Fault code: E43
Overload fault
Press and hold the power button 2 seconds before
releasing it
Reset the input circuit breaker by pressing the
plunger back in. If the input circuit breaker trips after
the UPS restarts, reduce the number of loads
connected to the UPS
Disconnect the computer cable from the UPS and
press the power button. If the UPS works normally, it
means that the software has control over the UPS
Batteries are not fully charged: Charge the batteries
for at least 5 hours and then check capacity. If the
problem still persists, consult your dealer.
Defective battery: Contact your dealer to replace it
The UPS has an internal problem. Contact your
dealer
The UPS has an internal fault. Contact your dealer
The UPS has an internal fault. Contact your dealer
Check output wiring and if connected devices are in
short circuit status. Disconnect short-circuited loads
and restart the UPS again
Reduce the connected load by switching off some
equipment
Contact your dealer
Contact your dealer
Please replace the battery. If the fault still occurs,
contact your dealer
Contact your dealer
Symptom/ Fault code Cause / Solution

forzaups.com
1.Turn off and unplug all connected equipment from the UPS receptacles.
2.Turn off and unplug the UPS from the AC wall outlet.
3.Slide the compartment cover on the front panel downward, and then outwards in
order to remove it completely from the unit.
and capacity as the one originally installed, and dispose of old batteries properly at
an appropriate recycling facility.
7. Then, proceed to reattach the battery connectors at the UPS and battery ends.
Note: Small sparks at the battery connectors are normal during re-connection
8. Replace the compartment cover of the UPS by sliding it upwards until it locks in
place.
Note: Optional screws are provided with the unit in case you want to secure the
bottom of the front panel.
9.The new battery must be charged for at least 5 hours to its full capacity.
6. Slide the new battery module into the UPS, making sure to follow the correct
polarity on the battery terminals. Verify that replacement battery is the same type
4. Disconnect the battery connectors, as shown below.
Caution – Be careful not to short the positive and negative wires of the battery.
5. Grasp the tab attached to the battery and gently pull the battery module out of the
UPS. Never pull on the wires when trying to remove the old battery.
Storage temperature
-4-122°F Every 3 months 1-2 hours
Recharge frequency Charging duration
Technical specifications
8. Storage
MPN
General
Capacity
Input
Nominal voltage
Voltage range
Frequency
AC plug style
Output
Nominal voltage
Frequency
Frequency stability
Waveform
Total outlets
Full battery / Surge protected outlets
Surge protection outlets only
Network protection
Phone/modem/fax protection
Sat/cable protection
USB charger
USB management
Battery
Battery type and quantity
Gaming backup time
Recharge time
Voltage regulation
High cutoff
Boost 1
Buck
Low cutoff
Frequency regulation
Automatic frequency selection
XG-1201LCD
1200VA / 720W
120V
86-145VAC
45-65Hz (autosensing)
NEMA 5-15P
120V +/- 10%
50/60Hz
+/- 1Hz battery mode
Pure Sine Wave
10
5
5
RJ-45
RJ-11
Coaxial
Two, 2.1A max
Included with ForzaTracker software
Two 12V/9Ah
28 min.**
6 hours to 90%after complete discharge
145V +/- 3%
89V-108V +/- 3%
132V-145V +/- 3%
89V +/- 3%
Included
XG-1501LCD
1500VA / 900W
120V
86-145VAC
45-65Hz (autosensing)
NEMA 5-15P
120V +/- 10%
50/60Hz
+/- 1Hz battery mode
Pure Sine Wave
10
5
5
RJ-45
RJ-11
Coaxial
Two, 2.1A max
Included with ForzaTracker software
Two 12V/9Ah
36 min.***
6 hours to 90%after complete discharge
145V +/- 3%
89V-108V +/- 3%
132V-145V +/- 3%
89V +/- 3%
Included
• All connected equipment should be turned off prior to disconnecting them from
the UPS to avoid battery drain. Unplug the UPS from the wall outlet and then turn it
off for storage.
• Store the UPS unit covered in environments where the ambient temperature
ranges from -4 to 122°F with its battery fully charged.
• During extended storage, charge the UPS battery for 1-2 hours at least once every
3 months, as per the chart below.

forzaups.com
MPN
Line/battery transfer
Typical transfer time
Low line transfer to battery
High line transfer to battery
Alarms/indicators
Visual indicators (LCD display)
Audible
Protection
Full protection
Joules
Special features
"Cold start" option
Auto charge
Easy battery replacement
Environment
Operating temperature
Storage temperature
Relative humidity
Audible noise
Physical appearance
Power switch
Housing
Color
Dimensions
Weight
Additional information
Warranty
XG-1201LCD
2-4ms
89VAC
145VAC
Easy to read LCD screen with a blue
backlight that displays input voltage,
output voltage, battery capacity, load
level, and UPS status
Battery mode: Beeps every 10 seconds
Low battery: Beeps once every second
Overload: Beeps once every 0.5 second
Fault: Continuous beep
Voltage regulation, overload, output
short, fan lock, discharge and
overcharge protection
510J
Included
Included
Included
32-104°F
- 4-122°F
0-90% non-condensing
<45dB at one meter
Push button
Fire retardant plastic
Black
16.1x3.9x11in
25.8lb
3 years*
XG-1501LCD
2-4ms
89VAC
145VAC
Easy to read LCD screen with a blue
backlight that displays input voltage,
output voltage, battery capacity, load
level, and UPS status
Battery mode: Beeps every 10 seconds
Low battery: Beeps once every second
Overload: Beeps once every 0.5 second
Fault: Continuous beep
Voltage regulation, overload, output
short, fan lock, discharge and
overcharge protection
660J
Included
Included
Included
32-104°F
- -4-122°F
0-90% non-condensing
<45dB at one meter
Push button
Fire retardant plastic
Black
16.1x3.9x11in
27.5lb
3 years*
* 2 years on batteries
** Calculated with a single gaming PC plus monitor at 23% load
*** Calculated with a single gaming PC plus monitor at 18% load
Notes

forzaups.com
Manual del usuario
Medidas de seguridad importantes
¡PRECAUCIÓN! Advertencia: Riesgo de descarga eléctrica.
Manipulación correcta de las baterías
1. La tensión que circula por la UPS puede ser potencialmente peligrosa. Puesto que
la UPS no contiene ninguna pieza que pueda ser reparada por el usuario, nunca
intente desarmar la unidad. Todo trabajo de reparación debe ser realizado
solamente por técnicos autorizados.
2. Esta unidad está diseña para ser instalada en un ambiente controlado (espacio
interior con temperatura ambiental dentro de los márgenes especificados, sin la
presencia de contaminantes conductivos). No instale la unidad UPS cerca del agua
o surtidores ni excesivamente húmedos.
3. Para evitar que se recaliente la unidad, no cubra la rejilla de ventilación. Evite
exponer la UPS a los rayos directos del sol y absténgase de instalar la unidad cerca
de aparatos generadores de calor, tales como calentadores eléctricos u hornos.
4. Jamás conecte en la UPS otros aparatos que no sean periféricos de computadora,
tales como equipos médicos, aparatos de mantenimiento vital para pacientes,
hornos microondas ni aspiradoras.
5. No conecte supresores de sobretensión ni regletas a la UPS.
6. No enchufe el cable de alimentación de la UPS en las tomas de la misma unidad.
7. No permita que ningún líquido ni objeto extraño caiga dentro de la UPS. Jamás
coloque bebidas ni recipientes con líquidos cerca o encima de la unidad.
8. Durante la instalación del equipo, debe cerciorarse de que la suma de corrientes de
fuga de la UPS con todas las cargas conectadas no exceda los 3,5mA.
9. En caso de emergencia, apague la unidad y desconecte el cable de la red de CA.
10. Desconecte la UPS antes de limpiarla y no use detergentes líquidos ni con
atomizador.
11. Jamás intente abrir ni desarmar una batería. El electrolito que se libera además de
ser perjudicial para la piel o los ojos puede resultar tóxico.
12. El mantenimiento de la batería debe estar a cargo de técnicos especializados o
supervisado por personas calificadas que se adhieran a todas las precauciones
recomendadas.
13. Cuando cambie la batería, cerciórese de usar una sellada de plomo-ácido, del
mismo tipo y número especificados.
1. Introducción
Gracias por preferir el Sistema UPS con PFC para videojuegos XG-1201LCD/XG-1501LCD
de Forza. Con el objeto de aprovechar todas las características y ventajas que le ofrece
esta unidad, haga el favor de leer y observar todas las instrucciones relativas a su
instalación y modo de operación.
2. Contenido del empaque
2.1 Inspección
Apenas abra el empaque de cartón, cerciórese de que hayan sido incluidos los artículos
siguientes:
• Puesto que una batería puede presentar el riesgo de cortocircuitos y descargas
eléctricas, se deben tomar las precauciones que se indican a continuación:
1. Debe quitarse el reloj, anillos o cualquier objeto de metal que tenga en la mano.
2. Use herramientas con mangos forrados con material aislante
3. Use guantes y botas de goma.
4. No deje herramientas ni piezas metálicas encima de la batería.
5. Desenchufe la fuente de suministro antes de conectar o desconectar los
terminales de la batería.
• Advertencia: tensiones potencialmente nocivas provenientes de la batería pueden
estar presentes aún después de haber desconectado la UPS del suministro de la red.
Por lo tanto, los terminales positivo y negativo de la batería deben desconectarse
antes de hacer cualquier mantenimiento o reparación dentro de la unidad.
• La UPS viene con baterías internas selladas de plomo-ácido, de 12VCC.
• Jamás incinere las baterías. Éstas pueden explotar si se exponen a altas temperaturas.
Unidad UPS Guía del usuarioCD de Instalación Certificado de garantía

forzaups.com
2. Descripción del producto
3. Instalación y funcionamiento
3.1 Ubicación de la unidad
Instale la UPS en un ambiente protegido, donde el aire circule libremente alrededor de
toda la unidad, y donde no exista polvo excesivo, gases corrosivos ni contaminantes
conductores. No opere la UPS en ambientes con temperaturas muy altas o excesiva-
mente húmedos.
3.2 Carga de la UPS
• Aunque la unidad sale de fábrica con la batería completamente cargada, es posible
que pierda energía durante el transporte. Por ello es recomendable que vuelva a
cargar la unidad antes de usarla.
• Simplemente enchufe la UPS en un tomacorriente de CA apropiado hasta que se
cargue por completo durante las primeras 5 horas de funcionamiento normal.
3.3 Conexión de cargas
• Conecte un dispositivo en cada uno de los receptáculos ubicados en el panel
posterior de la UPS.
• Enchufe los aparatos más delicados en las salidas con respaldo de batería.
• En caso de un corte de luz, se les suministrará energía de la batería automática-
mente a las cargas conectadas.
• Conecte sus dispositivos móviles los puertos USB para carga. Automáticamente la
unidad comenzará a suministrar energía para cargar los dispositivos conectados.
Nota: No espere que las baterías funcionen a plena capacidad durante esta etapa de
carga inicial.
Nota: Cerciórese de que la UPS está conectada para proteger todos los dispositivos
importantes y evitar la pérdida de información cuando se interrumpe el suminis-
tro de la red eléctrica.
1. Pantalla LCD
2. Botón de selección ascendente/
descontente
3. Botón de silenciamiento
4. Botón de conexión
5. Puerto USB para carga
6. Cubierta para el reemplazo fácil de
las baterias
7. Puertos de comunicación USB
8. Protección contra sobretensión RJ45
para línea de teléfono, fax y módem
9. Tomacorrientes con supresión de sobreten-
sión y respaldo de batería
10. Tomacorrientes con supresión de
sobretensión solamente
11. Conjuntores de línea coaxial
12. Rejilla y unidad de ventilación
13. Cortacircuito de entrada
14. Cordón de alimentación de CA
Panel frontal Panel posterior
1
6
2
34
5
7
9
8
10
11
12
13
14
ENCHUFAR

forzaups.com
NUNCA conecte una impresora láser o escáner en la UPS junto con otros
equipos de computación. Una impresora láser o trazador (plóter) absorbe
periódicamente una cantidad de corriente mucho mayor que cuando se
encuentra en estado de reposo, lo cual podría sobrecargar la UPS.
3.4 Funcionamiento
• Mantenga presionado el botón de conexión durante 2 segundos para encender la
UPS. La pantalla de LCD se ilumina en este paso.
• Para apagar la unidad, simplemente oprima dicho botón por 2 segundos.
• Oprima el botón de SILENCIAMIENTO durante 2 segundos para enmudecer la
alarma.
• Con el objeto de desplegar la información del menú deseada, utilice el botón de
selección ascendente/descendente del panel frontal.
• Cuando la unidad funciona en el modo de CA y se interrumpe la electricidad, ésta
generará un tono cada 10 segundos para indicar que ha pasado al modo de
batería.
• Cuando la unidad funciona en el modo de batería, ésta generará un tono cada vez
que el voltaje disminuye o sobrepasa los límites de utilización aceptables.
• Esta UPS ha sido diseñada para “suministrar energía con el interruptor apagado”,
es decir que ésta recarga automáticamente la batería interna mientras permanez-
ca conectada al suministro de la red eléctrica.
• En el modo de CA, la pantalla se apaga después de 20 segundos aproximada-
mente. En el modo de batería, la pantalla se apaga después de 20 segundos
aproximadamente. Cuando se apaga la UPS sin estar conectada a la red de
alterna, la pantalla se apaga después de 5 segundos aproximadamente.
3.5 Principio de funcionamiento
El principio de funcionamiento de la UPS se ilustra a continuación:
El sistema se compone de la entrada a la red, filtros EMI, cargador de batería CA/CC,
convertidor de CC a CA, batería, regulación automática de tensión (TX) y salida de la
UPS.
3.6 Arranque con corriente continua
• Esta función permite iniciar la UPS cuando se interrumpe el suministro de alterna y
la batería está completamente. Basta con oprimir el interruptor de conexión para
encender la unidad.
4. Software de monitoreo ForzaTracker
ForzaTracker es un software de monitoreo de última generación, el cual dispone de
una interfaz fácil de usar destinada a controlar y vigilar el funcionamiento del sistema
UPS. Este singular software permite la desconexión automática y segura de sistemas
compuestos de varios computadores durante fallas en el suministro de la red
eléctrica. Con este software, el usuario puede monitorear y controlar en forma
remota cualquier UPS en la misma LAN, sin importar donde esté localizada la unidad.
Procedimiento de instalación para los usuarios de Windows:
1. Use el CD que se incluye o visite el sitio web: https://www.forzaups.com/down-
loads/
2. Después de descargar Forza Tracker, ejecute el software.
3. Siga las instrucciones en pantalla cuando le pida ingresar la contraseña, marque
5242-87f6-64re-di8d-986u (incluya los guiones) para instalar el software.
4. El sistema le pedirá reiniciar el computador. Una vez que lo reinicie, aparecerá el
logo de Forza Tracker en la bandeja del sistema.
5. Haga doble clic en el ícono para acceder a ForzaTracker.
6. La contraseña ppredeterminada para iniciar sesión es: 111296
Nota: Si usted es un usuario de Mac o Linux, consulte la guía de ForzaTracker que se
encuentra en nuestro sitio web.
5. Funcionamiento avanzado
5.1 Pantalla de LCD
La UPS cuenta con una práctica pantalla de LCD con iluminación de fondo azul
que exhibe el estatus de las baterías, el voltaje de entrada y de salida, así como el
modo de operación vigente en la unidad.
Entrada
EMI CA/CC CC/CA
AVR Modo AVR Salida
Modo de CA
Modo de batería
Batería
Filtros

forzaups.com
6. Guía de solución de problemas
Si la UPS no funciona normalmente, refiérase a la siguiente tabla para determinar y
solucionar problemas más comunes vinculados con la instalación u operación del
equipo.
Pantalla
Estatus de configuración y fallas
Función
Función de silenciamiento
Información de carga
Modo de funcionamiento
Información de la batería
Entrada/Salida e información de carga
Indicadores de advertencia y códigos de fallas. El significado de
los códigos se ilustra en la sección a continuación
Indicador del nivel de carga al 0-24%, 25-49%, 50-74% y 75-100%
de su capacidad
Exhibe la tensión de alimentación, la frecuencia de entrada, el voltaje
de la batería, la capacidad de la batería, el tiempo de autonomía, la
tensión de salida, la capacidad de carga y el porcentaje de carga.
k: kilo, W: watt, V: voltaje, A: ampere, %: porcentaje , ˚C: centígrados,
Hz: frecuencia, min: minuto
Indica que la alarma de la UPS ha sido silenciada
Indicación de sobrecarga
Indicador de bajo voltaje de la batería
Indica que la UPS está funcionando en modo de Línea
Indica que el modo de regulación de tensión ha sido habilitado
Indica que la batería está funcionando normalmente
Indicador del nivel de la batería al 0-24%, 25-49%, 50-74% y
75-100% de su capacidad.
5.2 Alarmas audibles
5.3 Indicadores de advertencia
Advertencia Ícono Alarma
Advertencia Ícono Alarma
Sobrecarga
Bajo voltaje de la batería
Sobrecarga de tensión
Reemplazo de la batería
Modo de batería
Falla
Encendido de la UPS
Sobrecorriente
de salida
Sobrecarga
Bajo voltaje
de la batería
Reemplazo de la
batería o no existe
batería conectada
Emite un tono una vez cada 0,5 segundo
Emite un tono una vez cada 0,5 segundo
Emite un tono una vez cada 2 segundos
Cuando la carga de la batería llega a cero, el primer indicador
luminoso comienza a parpadear una vez cada 0,5 segundo
Indicador
intermitente (0,5s)
Indicador
permanente
Indicador
permanente
Continuamente
Emite un tono una vez cada 0,5 segundos
Emite un tono una vez por segundo
Emite un tono una vez cada 1,5 segundos
Emite un tono una vez cada 2 segundos
Emite un tono una vez cada 10 segundos
Sonido continuado
Emite un tono por 1,5 segundos
Falla en el cableado
de la instalación
No se genera una alarma audible
Indicador
permanente
No se enciende la UPS
La UPS funciona sólo en el
modo de batería, a pesar de
que la tensión de alterna
presente en la línea es normal
A pesar de estar iluminado el
ícono de CA normal, no hay
suministro de potencia de
salida
El tiempo de autonomía de la
batería es inferior al valor
nominal
El ícono de falla aparece
iluminado y la UPS emite un
tono continuado
Código de falla: E12.
Salida elevada en el modo de
batería
Código de falla: E13.
Salida insuficiente en el modo
de batería
Código de falla: E14.
Salida en cortocircuito
Código de falla: E15.
Sobrecorriente de salida
Código de falla: E20.
Falla por bloqueo del ventilador
Código de falla: E21.
Tensión de sobrecarga
Código de falla: E28.
Bajo voltaje de la batería
Código de falla: E43
Falla por sobrecarga
Mantenga presionado el botón de conexión durante 2
segundos antes de soltarlo.
Restablezca el interruptor de cortacircuito a su posición
normal pulsándolo de nuevo hasta el final. Si el interruptor
de cortacircuito se dispara tras haber encendido la UPS,
reduzca el número de cargas conectadas a la unidad
Desconecte el cable de la computadora de la UPS y
presione el botón de conexión a continuación. Si la UPS
funciona normalmente, significa que el software tiene
control sobre la unidad
Las baterías no están completamente cargadas. Suministre
energía a las baterías durante al menos 5 horas y luego
verifique su capacidad. Si el problema persiste,
comuníquese con el distribuidor.
Baterías defectuosas. Contacte al distribuidor para su
reemplazo.
La UPS presenta un problema interno. Contacte al
distribuidor
La UPS presenta una avería interna. Contacte al distribuidor
La UPS presenta una avería interna. Contacte al distribuidor
Revise el cableado de la salida y si los dispositivos conecta-
dos están en cortocircuito. Desconecte las cargas en
cortocircuito y vuelva a iniciar la UPS
Reduzca las cargas conectadas apagando algunos equipos
Contacte al distribuidor
Contacte al distribuidor
Cambie la batería. Si la falla persiste, contacte al distribuidor
Contacte al distribuidor
Síntoma/ Código de falla Causa / Solución

forzaups.com
7. Reemplazo de la batería sin herramientas
Forza facilita el reemplazo de las baterías a través de un proceso simple y rápido.
Basta con seguir las instrucciones que se indican a continuación.
1. Apague y desenchufe todos los equipos conectados en los receptáculos de la UPS.
2. A continuación, apague y desenchufe la unidad de la fuente de alterna.
3. Deslice la cubierta del compartimiento del panel frontal hacia abalo y luego hacia
afuera con el fin de separarlo completamente de la unidad.
6. Deslice el nuevo módulo de batería hacia el interior de la UPS, asegurándose de
seguir la polaridad correcta de los terminales. Verifique que la batería de repuesto
sea del mismo tipo y capacidad que la original, y deseche las unidades gastadas
debidamente en una instalación de reciclaje apropiada.
7. Luego proceda a reconectar los terminales del acumulador provenientes de la
batería y de la UPS.
Nota: Es normal que se produzcan unas chispas en los terminales de la batería al
momento de realizar la reconexión
8. Y, por último, vuelva a colocar la cubierta deslizándola hacia arriba hasta que
quede asegurada en su lugar.
Nota: Se incluyen tornillos adicionales con la unidad por si desea asegurar la base
del panel frontal.
9. La batería nueva se debe cagar por lo menos durante 5 horas hasta alcanzar el
máximo de su capacidad.
•Debe apagar todos los dispositivos conectados antes de desenchufarlos de la UPS
para evitar el consumo innecesario de energía de la batería. Desconecte la UPS del
tomacorriente de la pared y a continuación, apague el interruptor para guardarla.
•Cubra la UPS y ubíquela en un lugar en donde la temperatura ambiente oscile entre
los –20 y 50°C, con la batería completamente cargada.
•De tenerla almacenada por periodos prolongados, debe cargar la batería de la UPS
por lo menos una vez cada 3 meses.
4. Desenchufe los conectores de la batería, como se muestra a continuación.
Advertencia– Cerciórese de no poner accidentalmente en cortocircuito los cables
positivo y negativo de la batería.
5. Tome el enchufe conectado a la batería y jale suavemente el módulo para apartar-
lo de la UPS. Nunca tire de los cables cuando trate de remover la batería gastada.
Temperatura de
almacenamiento
-20-50°C Cada 3 meses 1 -2 horas
Frecuencia
de recarga Duración
de la carga
Especificaciones técnicas
MPN
Aspectos generales
Capacidad
Entrada
Tensión nominal
Margen de tensión
Frecuencia
Tipo de enchufe de CA
Salida
Tensión nominal
Frecuencia
Estabilidad de frecuencia
Forma de onda
Número total de salidas
Tomacorrientes con respaldo de
batería /supresión de sobretensión
Tomacorrientes exclusivos contra
sobretensión
Protección de red
Protección para línea de
teléfono/fax/módem
Protección para cable y satélite
Cargador USB
Administración vía USB
XG-1201LCD
1200VA / 720W
120V
86-145VCA
45-65Hz (detección automática)
NEMA 5-15P
120V +/- 10%
50/60Hz
+/- 1Hz modo de batería
Onda Sinusoidal Pura
10
5
5
RJ-45
RJ-11
Coaxial
Dos, 2,1A máx
Se incluye con software ForzaTracker
XG-1501LCD
1500VA / 900W
120V
86-145VCA
45-65Hz (detección automática)
NEMA 5-15P
120V +/- 10%
50/60Hz
+/- 1Hz modo de batería
Onda Sinusoidal Pura
10
5
5
RJ-45
RJ-11
Coaxial
2,1A máx (2)
Se incluye con software ForzaTracker
8. Almacenamiento

MPN
Batería
Tipo y número de baterías
Tiempo de autonomía para videojuegos
Tiempo de recarga
Regulación de tensión
Tensión de corte máxima
Elevación 1
Reducción
Tensión de corte mínima
Regulación de frecuencia
Selección automática de frecuencia
Transferencia de línea a batería
Tiempo típico de transferencia
Transferencia a batería por baja tensión
Transferencia por alta tensión
Alarmas/Indicadores
Indicadores visuales (pantalla de
LCD)
Audible
Protección
Protección total
Funciones especiales
Opción de “arranque en frío”
Carga automática
Modelo con batería intercambiable
Características ambientales
Temperatura de funcionamiento
Temperatura de almacenamiento
Humedad relativa
Ruido audible
Características físicas
Interruptor de conexión
Cubierta
Color
Dimensiones
Peso
Información adicional
Garantía
XG-1201LCD
Dos de 12V/9Ah
28 min.**
Hasta el 90% de su capacidad en 6
horas tras una descarga completa
145V +/- 3%
89V-108V +/- 3%
132V-145V +/- 3%
89V +/- 3%
Incluida
2-4ms
79VCA
145VCA
La pantalla de LCD de fácil lectura
con luz de fondo azul exhibe la
tensión de entrada y salida,
capacidad de la batería, el nivel de
carga y el estado funcional de la UPS
Modo de batería: Suena una vez
cada 10 segundos
Bajo voltaje de la batería: Suena
una vez por segundo
Sobrecarga: Suena una vez cada 0,5
segundo
Falla: Sonido continuado
Regulación de tensión, sobrecarga,
cortocircuito sección de salida,
seguro del ventilador, y protección
contra descarga y carga excesiva
Incluida
Incluida
Incluido
0- 40°C
-20-50°C
0 -90%, no condensada
<45dB a un metro
Botón a presión
Plástico retardador de llama
Negro
409x99x280mm
11,7kg
3 años*
XG-1501LCD
Dos de 12V,/9Ah
36 min. ***
Hasta el 90% de su capacidad en 6
horas tras una descarga completa
145V +/- 3%
89V-108V +/- 3%
132V-145V +/- 3%
89V +/- 3%
Incluida
2-4ms
79VCA
145VCA
La pantalla de LCD de fácil lectura
con luz de fondo azul exhibe la
tensión de entrada y salida,
capacidad de la batería, el nivel de
carga y el estado funcional de la UPS
Modo de batería: Suena una vez
cada 10 segundos
Bajo voltaje de la batería: Suena
una vez por segundo
Sobrecarga: Suena una vez cada 0,5
segundo
Falla: Sonido continuado
Regulación de tensión, sobrecarga,
cortocircuito sección de salida,
seguro del ventilador, y protección
contra descarga y carga excesiva
Incluida
Incluida
Incluido
0-40°C
-20-50°C
0 -90%, no condensada
<45dB a un metro
Botón a presión
Plástico retardador de llama
Negro
409x99x280mm
12,5kg
3 años*
*2 años en las baterías
** Calculado con computadora individual para videojuegos más monitor al 23% de carga
*** Calculado con computadora individual para videojuegos más monitor al 18% de carga
