DE Montage- und Betriebsanleitung Selbstschluss-Standbatterie
EN Installation and operating instructions Self-closing pillar mixer
FR Notice de montage et de mise en service Mitigeur à fermeture automatique pour
montage sur plage
ES Instrucciones de montaje y servicio Grifo de pie con cierre automático
IT Istruzioni per il montaggio e l'uso Miscelatore a bordo lavabo temp
NL Montage- en bedrijfsinstructies Zelfsluitende wastafelmengkraan
PL Instrukcja montażu i obsługi
SV Monterings- och driftinstruktion
CS Návod pro montáž a provoz
FI Asennus- ja käyttöohje Itsesulkeutuva pylväshana
RU Инструкция по монтажу и вводу в эксплуатацию

ZMI_001_2030036164-F5SM1002_#SALL_#AQU_#V1.fm
- 2 -

- 3 -
ZMI_001_2030036164-F5SM1002_#SALL_#AQU_#V1.fm
Installation and operating
instructions Montage- und Betriebsanleitung
Important notes Wichtige Hinweise
►Before installing flush piping system! ►Vor Installation Rohrleitungen spülen!
►After completing the installation, set the
temperature limiter!
►Nach erfolgter Montage den
Temperaturanschlag einstellen!
►The fitting must be operated only with
original mesh filters and return flow
inhibitors!
►Armatur nur mit original Sieben und
Rückflussverhinderern betreiben!
►In Abhängigkeit von der Wasserqualität,
den örtlichen Gegebenheiten und den vor
Ort geltenden Bestimmungen die Armatur
in regelmäßigen Abständen prüfen und
warten.
►The fitting must be checked and
maintained at regular intervals depending
on the water quality and in accordance with
the local conditions, and rules and
regulations applicable at the site.

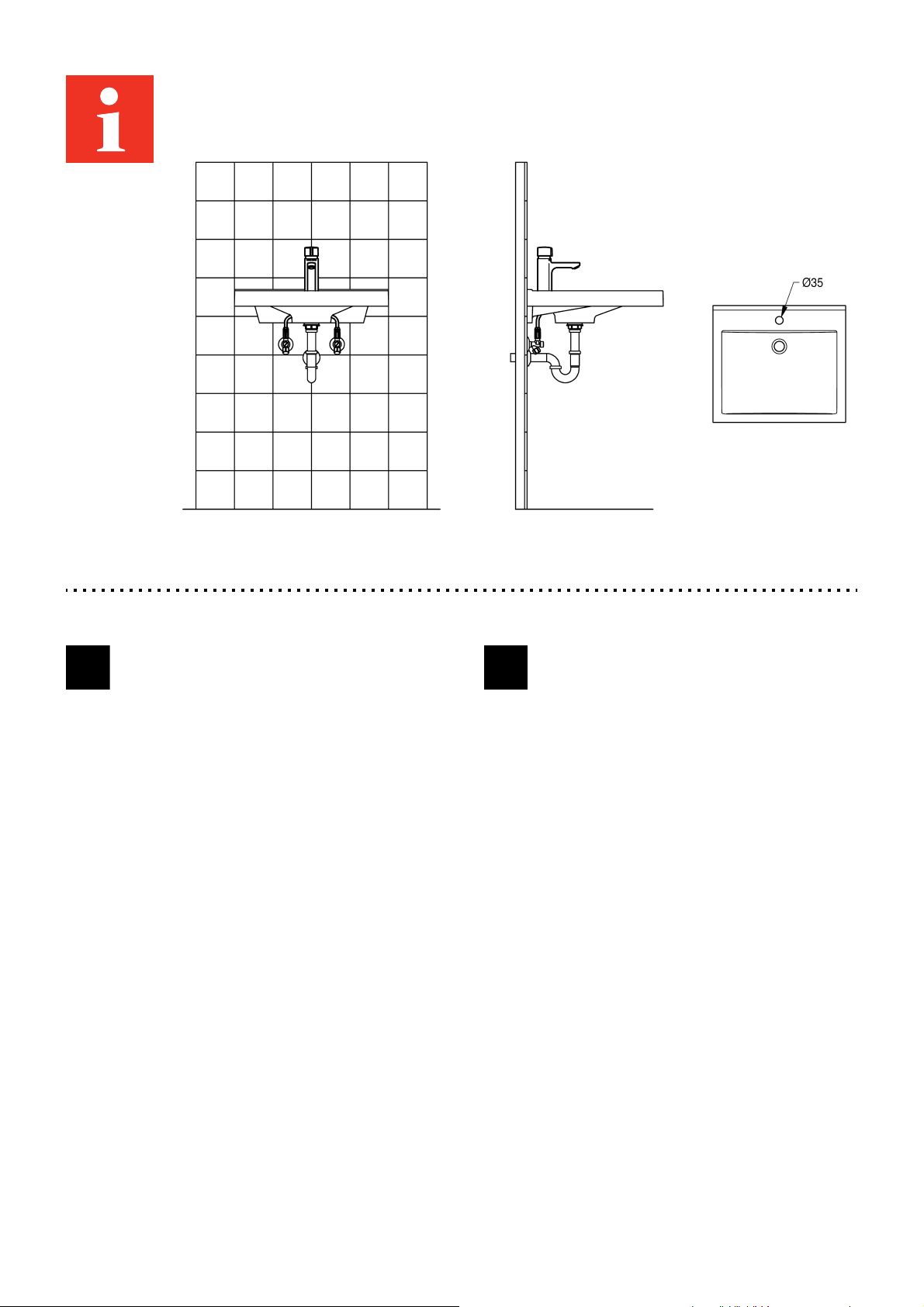

Technical data Technische Daten
►Minimum flow pressure 0.5 bar ►Mindestfließdruck 0,5 bar
►Maximum operating pressure 10 bar ►Maximaler Betriebsdruck 10 bar
►Recommended flow pressure 3 bar ►Empfohlener Fließdruck 3 bar
►Volume flow at 3 bar flow pressure 5 l/min ►Volumenstrom bei 3 bar Fließdruck 5 l/min
►Flow time at 38 °C 5-60 s adjustable ►Fließzeit bei 38 °C 5-60 s einstellbar
EN
DE

ZMI_001_2030036164-F5SM1002_#SALL_#AQU_#V1.fm
- 4 -
Instrukcja montażu i obsługi Monterings- och driftinstruktion
Ważne wskazówki Viktiga informationer
►Przed instalacjąprzepłukaćrury!
►Po przeprowadzeniu montażu ustawić
ograniczenie temperatury.
►Armatury należy używaćwyłącznie z
oryginalnymi sitkami i zaworami zwrotnymi!
►Armaturęnależy poddawaćregularnej
kontroli i konserwacji w zależności od
jakości wody, warunków lokalnych i
obowiązujących przepisów.
►Spola igenom rörledningarna före
installation!
►När monteringen har gjorts skall
temperaturbegränsningen ställas in!
►Använd armaturen endast med originalsilar
och originalåterflödesförhindrare!
►Kontrollera och serva armaturen med
intervaller som bestäms av vattenkvaliteten
samt de lokala förhållandena och de
bestämmelser som gäller där.
Dane techniczne Tekniska data
►Minimalne ciśnienie przepływu 0,5 bar ►Minsta hydrauliska tryck 0,5 bar
►Maksymalne ciśnienie robocze 10 barów ►Maximalt drifttryck 10 bar
►Zalecane ciśnienie przepływu 3 barów ►Rekommenderat hydrauliskt tryck 3 bar
►Objętościowe natężenie przepływu przy
ciśnieniu 3 barów 5 l/min
►Volymström vid 3 bar hydrauliskt tryck
5 l/min
►Czas przepływu w temp. 38 °C 5-60 s z
możliwościąustawienia
►Flytförmåga vid 38 °C 5-60 s inställbar
Notice de montage et de mise en
service Návod pro montáž a provoz
Remarques importantes Důležité pokyny
►Rincer les conduites avant d’installer !
►Une fois le montage terminé, régler la
limitation de température !
►Před instalací potrubí propláchněte!
►Po provedené montáži nastavit omezení
teploty!
►Provozovat armaturu jen s originálními
sítkya zařízeními proti zpětnému toku!
►V závislosti na kvalitěvody, místních
podmínkách a předpisech platných v místě
instalace je nutné provádět v pravidelných
intervalech kontrolu a údržbu armatury.
►Ne faire fonctionner la robinetterie qu'avec
les filtres et clapets de non retour d'origine !
►En fonction de la qualité de l’eau, ainsi que
des conditions et des dispositions locales,
il convient de contrôler et d’entretenir la
robinetterie à intervalles réguliers.
Données techniques Technické údaje
►Pression dynamique minimale 0,5 bar ►Minimální průtočný tlak 0,5 bar
►Pression de service maximale 10 bars ►Maximální provozní tlak 10 bar
►Pression dynamique recommandée 3 bars ►Doporučený průtočný tlak 3 bar
►Débit volumique pour 3 bars de pression
dynamique 5 l/min
►Průtok při průtočném tlaku 3 bar 5 l/min
►Temps d'écoulement à 38 °C 5-60 s
réglable
►Doba průtoku při 38 °C 5-60 s nastavitelná
PL
SV
FR
CS

- 5 -
ZMI_001_2030036164-F5SM1002_#SALL_#AQU_#V1.fm
Instrucciones de montaje y
servicio Asennus- ja käyttöohje
Indicaciones importantes Tärkeitä ohjeita
►¡Enjuagar las tuberías antes de instalar!
►¡Ajuste el límite de temperatura tras
realizar el montaje!
►Huuhtele putkijohdot ennen asennusta!
►Säädä asennuksen jälkeen lämpötilan
rajoitus!
►Käytä varusteet vain alkuperäisten sihtien
ja takaisinvirtauksen eston kanssa!
►Hana tulee tarkistaa ja huoltaa säännöllisin
väliajoin veden laadusta, paikallisista
oloista ja paikalla voimassa olevista
määräyksistä riippuen.
►¡La grifería debe hacerse funcionar
únicamente con los tamices y las válvulas
antiretorno originales!
►En función de la calidad del agua, las
condiciones locales y la legislación vigente,
realizar las inspecciones y el
mantenimiento de la grifería a intervalos
regulares.
Datos técnicos Tekniset tiedot
►Presión mínima de flujo 0,5 bar ►Vähimmäisvirtauspaine 0,5 bar
►Presión máxima de servicio 10 bares ►Suurin käyttöpaine 10 bar
►Presión de flujo recomendada 3 bares ►Suositeltava virtauspaine 3 bar
►Tilavuusvirta 3 barin virtauspaineella
5 l/min
►Virtausaika 38 °C lämpötilassa 5-60 s
säädettävissä
►Flujo volumétrico con 3 bares de presión
de flujo 5 l/min
►Tiempo de flujo a 38 °C 5-60 s ajustable
Istruzioni per il montaggio e
l'uso
Инструкция по монтажу и
вводу вэксплуатацию
Avvertenze importanti Важные указания
►Sciacquare le tubazioni prima di installare!
►Una volta terminata l'installazione, impo-
stare la limitazione di temperatura!
►Utilizzare la rubinetteria esclusivamente
con i filtri e le valvole antiriflusso originali!
►Controllare e sottoporre a manutenzione
l'apparecchio ad intervalli regolari, in
funzione della qualità dell'acqua, delle
caratteristiche locali e delle vigenti
disposizioni locali.
► Перед инсталляцией промыть трубки!
►Послемонтажа отрегулировать
температурный предел!
► Эксплуатировать арматуру только с
оригинальными фильтрами иклапанами
обратного течения!
► Арматуру необходимо регулярно
чистить иобслуживать взависимости от
качества воды, местных условий и
действующих вместе эксплуатации
предписаний.
Specifiche tecniche Технические характеристики
►Pressione idraulica min. 0,5 bar ► Минимальный гидравлический напор
0,5 бар
►Pressione di esercizio max. 10 bar
►Pressione idraulica consigliata 3 bar
►Portata volumetrica a 3 bar di pressione
idraulica 5 l/min
►Durata di flusso a 38 °C 5-60 s impostabile
► Максимальное рабочее давление
10 бар
► Рекомендуемый гидравлический напор
3бар
►Объёмныйрасход при гидравлическом
напоре 3 бар 5 л/мин
► Продолжительность истечения при
38 °C 5-60 s регулируемое
ES
FI
IT
RU

ZMI_001_2030036164-F5SM1002_#SALL_#AQU_#V1.fm
- 6 -
Montage- en bedrijfsinstructies
Belangrijke aanwijzingen
►Voor installatie buisleidingen spoelen!
►Na de montage de temperatuurbegrenzing
instellen!
►Armatuur alleen met originele zeven
gebruiken!
►Afhankelijk van de waterkwaliteit, de
plaatselijke omstandigheden en de
plaatselijke voorschriften de armatuur
regelmatig controleren en onderhouden.
Technische gegevens
►Minimale dynamische druk 0,5 bar
►Maximale werkdruk 10 bar
►Aanbevolen dynamische druk 3 bar
►Volumestroom bij 3 bar dynamische druk
5 l/min
►Stromingstijd bij 38 °C 5-60 s instelbaar
NL
www.franke.com

- 7 -
ZMI_001_2030036164-F5SM1002_#SALL_#AQU_#V1.fm

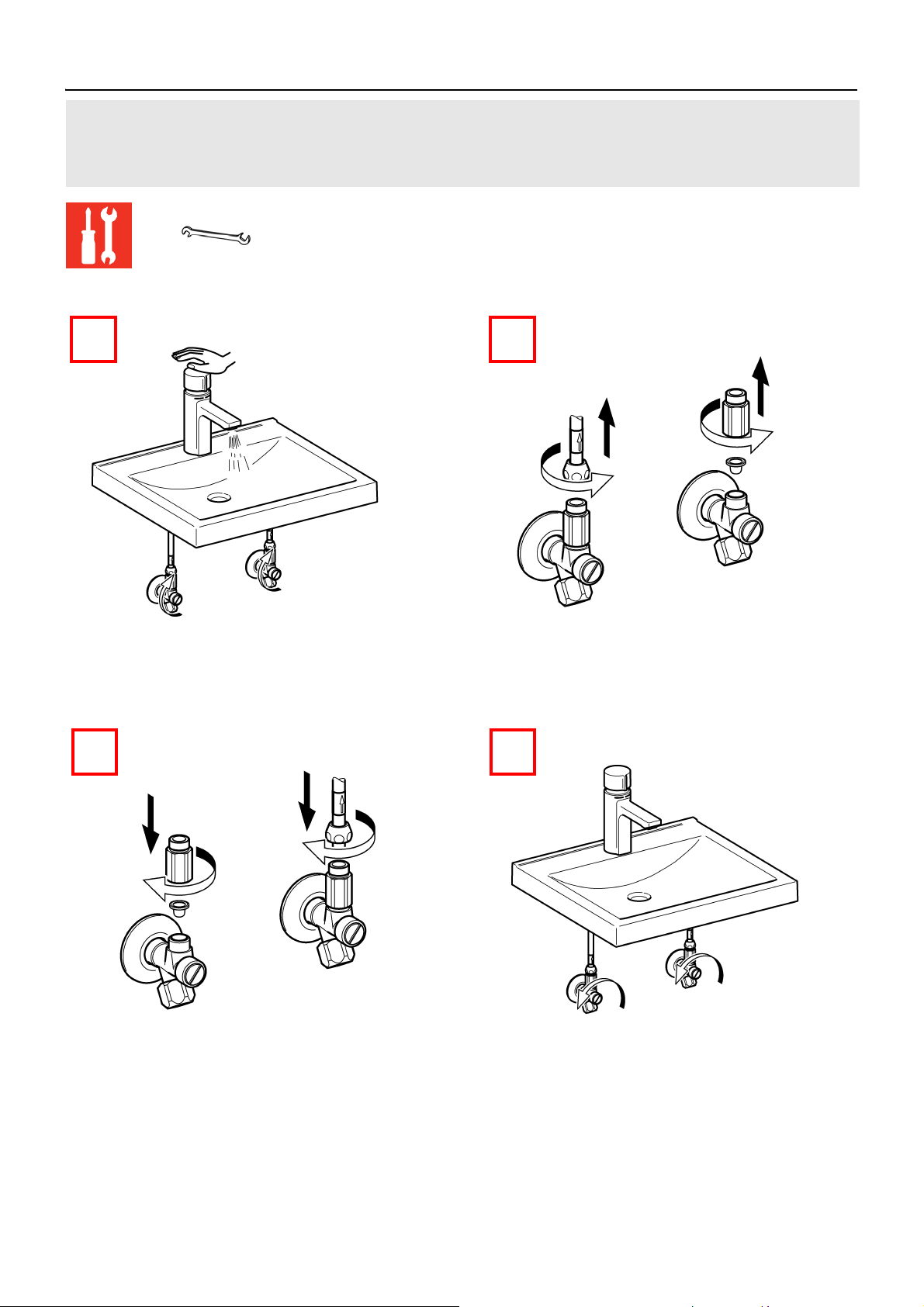

1. Montage
EN Installation NL Montage CS Montáž
FR Montage PL MontażFI Asennus
ES Montaje SV Montering RU Монтаж
IT Montaggio
13 mm 19 mm
1 2
on top
3

ZMI_001_2030036164-F5SM1002_#SALL_#AQU_#V1.fm
- 8 -

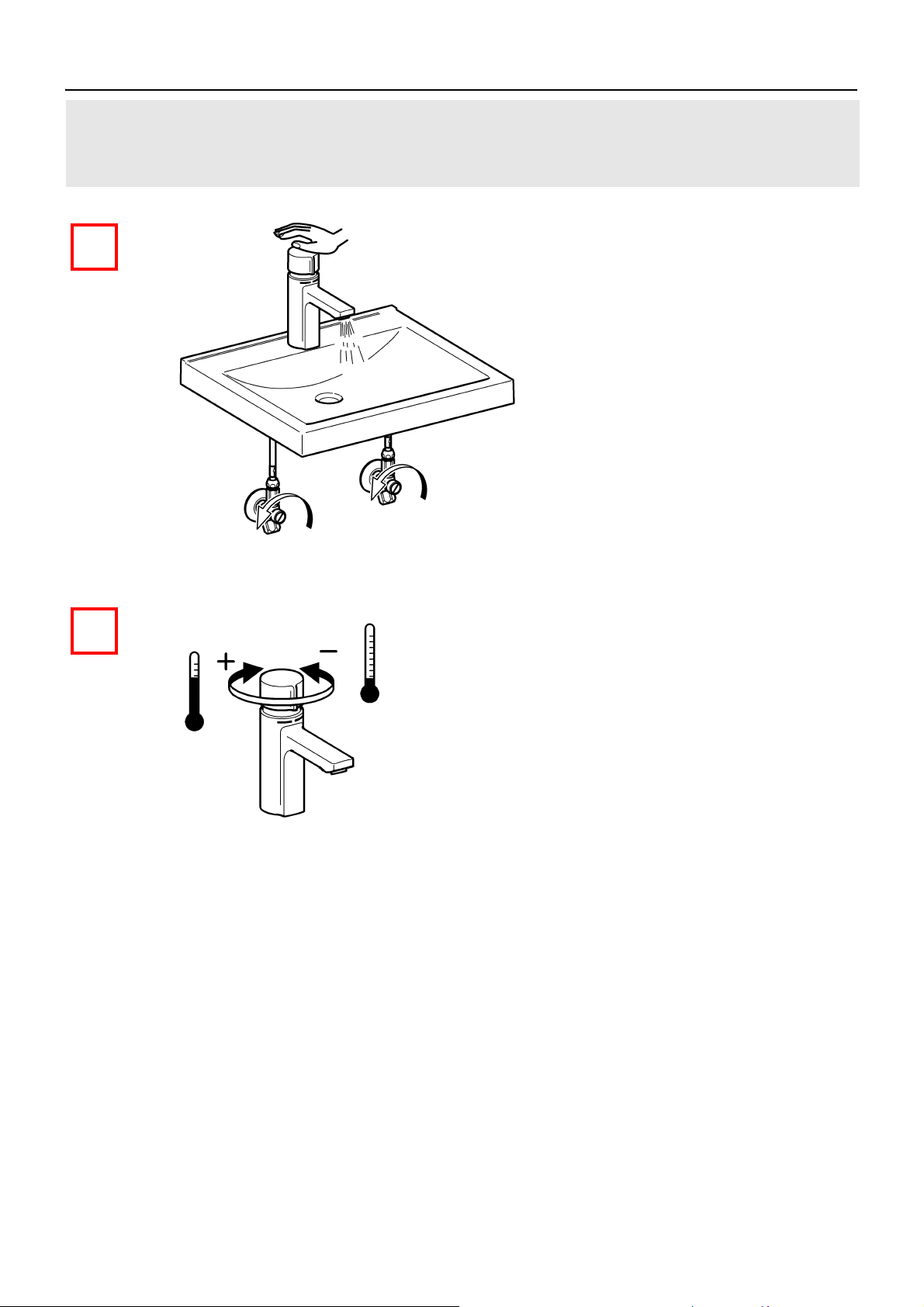

2. Funktion
EN Function NL Werking CS Funkce
FR Fonctionnement PL Funkcja FI Toiminto
ES Función SV Funktion RU Функционирование
IT Funzionamento
11.2
1.1
1.1
2

- 9 -
ZMI_001_2030036164-F5SM1002_#SALL_#AQU_#V1.fm
3. Fließzeit einstellen
EN Adjust flow duration NL Stromingstijd instellen CS Nastavit dobu průtoku
FR Régler la durée d'écoulement PL Ustawićczas przepływu FI Aseta virtausaika
ES Ajustar el tiempo de flujo SV Ställa in flytförmĺgan RU Регулировка времени истечения
IT Impostazione della durata di flusso
2,5 mm
2mm
1 2
3
5s
60 s
4 5

ZMI_001_2030036164-F5SM1002_#SALL_#AQU_#V1.fm
- 10 -

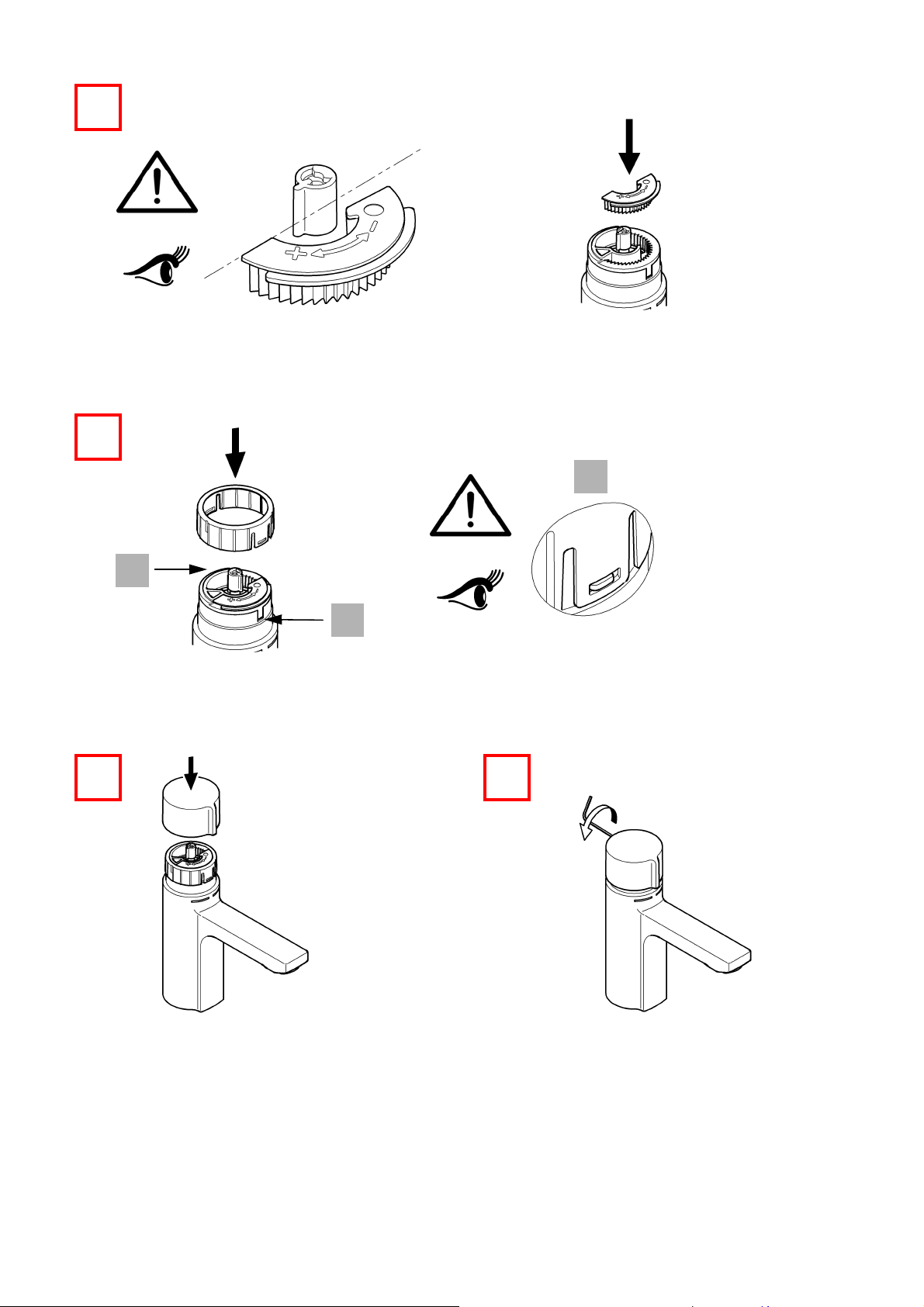

4. Temperaturanschlag einstellen
EN Setting the temperature stop NL Temperatuurbegrenzing
instellen
CS Nastavení teplotního limitu
FR Réglage de la butée de
température
PL Ustawienie ograniczenia
temperatury
FI Lämpötilarajoittimen säätäminen
ES Ajuste del tope de temperatura SV Ställa in temperaturstoppet RU Настройка температурного упора
IT Impostazione del blocco
temperatura
2mm
1
> 43 °C
< 43 °C
2 3
4 5 6

- 11 -
ZMI_001_2030036164-F5SM1002_#SALL_#AQU_#V1.fm
7
8
A
A
A
910

ZMI_001_2030036164-F5SM1002_#SALL_#AQU_#V1.fm
- 12 -

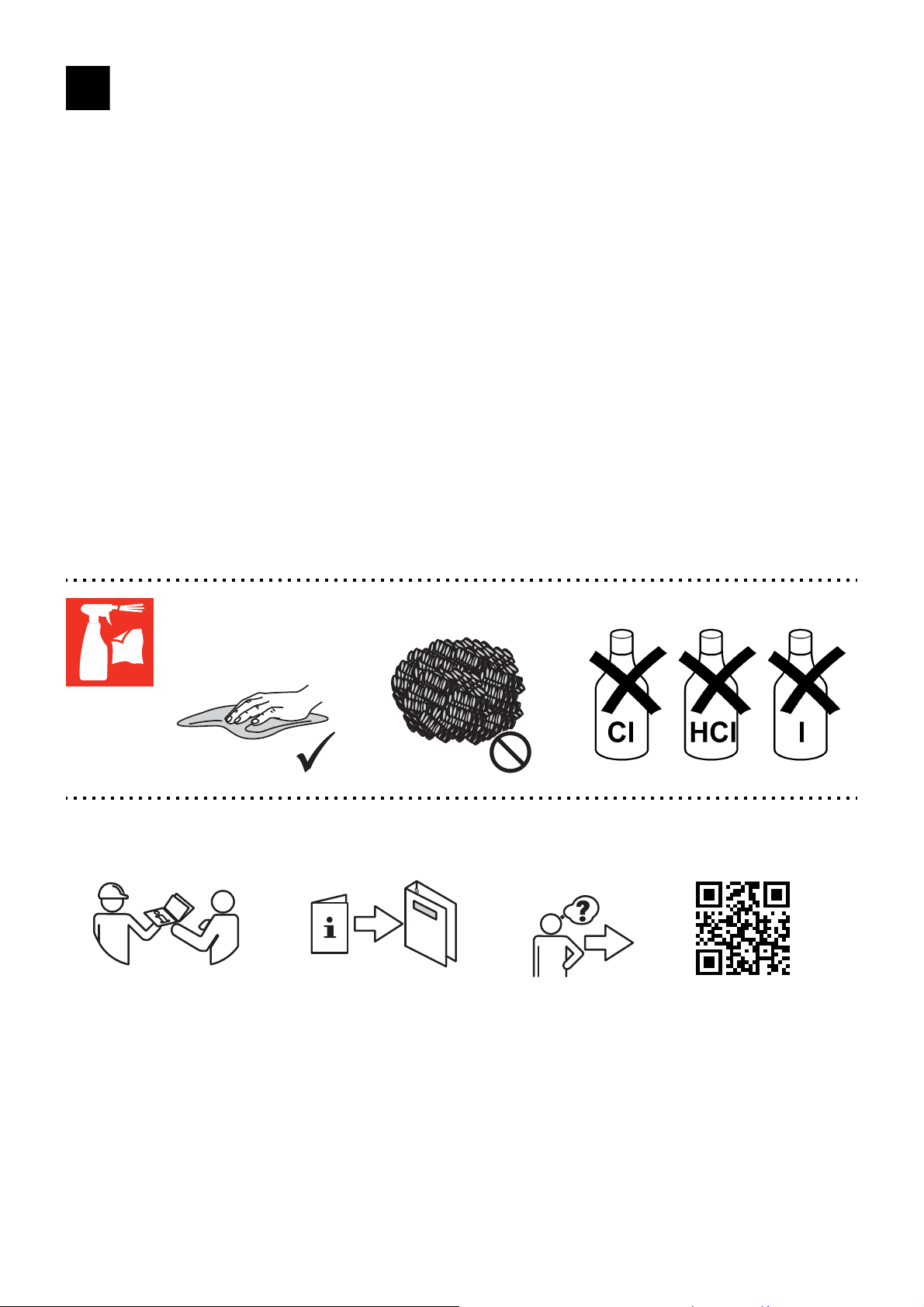

5. Wartung
EN Maintenance NL Onderhoud CS Varování
FR Maintenance PL Konserwacja FI Huolto
ES Mantenimiento SV Underhĺll RU Техническое обслуживание
IT Manutenzione
6. 7.

- 13 -
ZMI_001_2030036164-F5SM1002_#SALL_#AQU_#V1.fm
6. Siebe wechseln
EN Replace the filters NL Zeven vervangen CS Vyměňte síto
FR Remplacement les filtres PL Wymiana sit FI Siivilän vaihto
ES Cambiar los tamices SV Byt filter RU Сменить сеточки
IT Sostituire i filtri
19 mm
1.2
1.1 1.1
1 2
2.1
2.2
3 4
3.1 3.2

ZMI_001_2030036164-F5SM1002_#SALL_#AQU_#V1.fm
- 14 -
7. Selbstschluss-Mischkartusche wechseln
EN NL CS
FR PL FI
ES SV RU
IT
2mm
1 2
3 4 5
6 7 8

- 15 -
ZMI_001_2030036164-F5SM1002_#SALL_#AQU_#V1.fm
,
910
11 12
13 14
3. 4.

ZMI_001_2030036164-F5SM1002_#SALL_#AQU_#V1.fm
- 16 -
A
A
A
15
1716

- 17 -
ZMI_001_2030036164-F5SM1002_#SALL_#AQU_#V1.fm
8. Ersatzteile
EN Replacement parts NL Reserveonderdelen CS Náhradní díly
FR Piéces de rechange PL Części zamienne FI Varaosat
ES Piezas de recambio SV Reservdelar RU Запчасти
IT Pezzi di ricambio
EN a) 5 pieces ES a) 5 piezas PL a) 5 sztuk FI a) 5 kappaletta
b) 10 pieces b) 10 piezas b) 10 sztuk b) 10 kappaletta
DE a) 5 Stück IT a) 5 pezzi SV a) 5 styck RU a) 5 штук
b) 10 Stück b) 10 pezzi b) 10 styck b) 10 штук
FR a) 5 piéces NL a) 5 stuk CS a) 5 kusů
b) 10 piéces b) 10 stuk b) 10 kusů
2
1 .....2030048384
ASSM1003
2 .....2030048356
ASSX9002
3 .....2030046188
ASSM1002
4 .....2030048357 a)
ASSX9003
5 .....2030046146
ASSM1001
6 .....2000104720b)
ASXX1012
7 .....2030043596
ASEX1013
8 .....2000104845
ASXM1005
9 .....5 l/min:
2030041011
ASXX1004
1
3
6
7
8
9
4
5

ZMI_001_2030036164-F5SM1002_#SALL_#AQU_#V1.fm
- 18 -
9. Zubehör
EN Accessories NL Toebehoren CS Príslušenství
FR Accessoire PL Akcesoria FI Varusteet
ES Accesorios SV Tillbehör RU принадлежности
IT Accessori
EN b) 10 pieces ES b) 10 piezas PL b) 10 sztuk FI b) 10 kappaletta
DE b) 10 Stück IT b) 10 pezzi SV b) 10 styck RU b) 10 штук
FR b) 10 piéces NL b) 10 stuk CS b) 10 kusů
1..... 2030035383
ACXX1001
2..... 2030012758
PURE0031
3..... ±6 °, 5 l/min:
2030041326
ACXX1002
4..... 2030041329
ACXX1003
5..... 3 l/min:
2030041424 b)
ASXX1008
6..... 1,8 l/min:
2030041442 b)
ACXX1005
12
5536

- 19 -
ZMI_001_2030036164-F5SM1002_#SALL_#AQU_#V1.fm
Notizen
EN Notes NL Notities CS Poznámky
FR Notes PL Uwagi FI Muistiinpanot
ES Notas SV Notiser RU Примечания
IT Annotazioni AR

Australia
PR Kitchen and Water Systems Pty Ltd
Dandenong South VIC 3175
Phone [phone]
Austria
Franke GmbH
6971 Hard
Phone [phone]
Belgium & Luxembourg
Franke N.V.
9400 Ninove, Belgium
Phone [phone]
Czech Republic
Franke Aquarotter GmbH
14974 Ludwigsfelde, Germany
Phone [phone]
France
Franke GmbH
6971 Hard, Austria
Phone [phone]
Germany
Franke Aquarotter GmbH
14974 Ludwigsfelde
Phone [phone]
Italy
Franke Water Systems AG
4663 Aarburg, Switzerland
Numero Verde 800 789 233
Middle East
Franke LLC
Ras Al Khaimah, United Arab Emirates
Phone [phone]
Morocco
Franke Kitchen System SARL
21 000 Casablanca
Phone [phone]
Netherlands
Franke N.V.
9400 Ninove, Belgium
Phone [phone]
Poland
Franke Aquarotter GmbH
14974 Ludwigsfelde, Germany
Phone [phone]
Portugal
Franke Portugal S.A.
2735-531 Cacém
Phone [phone]
South Africa & Sub Saharan Africa
Franke South Africa
Durban, 4052
Phone + 27 31 450 6300
Spain
Franke GmbH
6971 Hard, Austria
Phone [phone]
Switzerland & Liechtenstein
Franke Water Systems AG
4663 Aarburg
Phone [phone]
Turkey
Franke Mutfak ve Banyo Sistemleri
Sanayi ve Ticaret A.S.
41400 Gebze Kocaeli
Phone [phone]
United Kingdom
Franke Sissons Ltd.
Barlborough S43 4PZ
Phone [phone]
Dart Valley Systems Ltd.
Paignton TQ4 7TW
Phone [phone]
EAST EUROPE
Bosnia Herzegovina | Bulgaria |
Croatia | Hungary | Latvia | Lithuania |
Romania | Russia | Serbia | Slovakia |
Slovenia | Ukraine
Franke Aquarotter GmbH
14974 Ludwigsfelde, Germany
Phone [phone]
NORTH AMERICA
United States | Canada
Franke Kindred Canada Limited
Midland, ON L4R 4K9, Canada
Phone [phone]
SCANDINAVIA & ESTONIA
Finland | Sweden | Norway |
Denmark | Estonia
Franke Finland Oy
76850 Naarajärvi, Finland
Phone [phone]
OTHER COUNTRIES
Franke GmbH
6971 Hard, Austria
Phone [phone]
www.franke.com
© Franke Technology and Trademark Ltd., Switzerland / 25.06.18 / 2030040339
