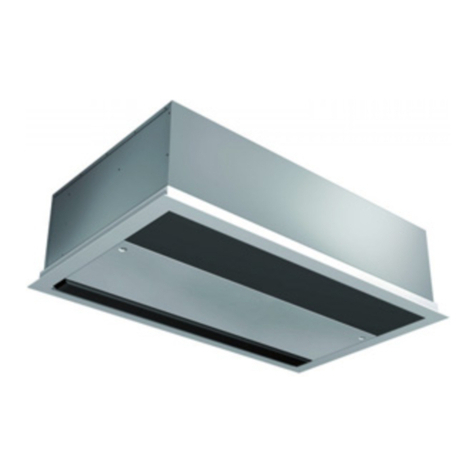

Frico AR3500 Series User manual

Original instructions
AR3500
.... 16
SE
.... 50
PL
.... 35
FR
.... 25
NO .... 30 FI
.... 45
RU
.... 21
GB
.... 40
DE .... 60 NL
.... 55
IT
.... 65
ES ....70 HU

AR3500
2
Introduktionssidorna består huvudsakligen av bilder. För översättning av de
engelska texter som används, se respektive språksidor.
SE
The introduction pages consist mainly of pictures. For translation of the
English texts used, see the respective language pages.
GB
Introduksjonssidene består hovedsakelig av bilder. For oversettelse av de
engelske tekstene, se de respektive språksidene
NO
Les pages de présentation contiennent principalement des images. Consulter
la page correspondant à la langue souhaitée.
FR
Die Einleitungsseiten bestehen hauptsächlich aus Bildern. Für die Übersetzung
der verwendetenTexte in englischer Sprache, siehe die entsprechenden
Sprachseiten.
DE
Las páginas introductorias contienen básicamente imágenes. Consulte la
traducción de los textos en inglés que las acompañan en las páginas del
idioma correspondiente.
ES
De inleidende pagina's bevatten hoofdzakelijk afbeeldingen.Voor een vertaling
van de gebruikte Engelse teksten, zie de pagina's van de resp. taal.
NL
Le pagine introduttive contengono prevalentemente immagini. Per le
traduzioni dei testi scritti in inglese, vedere le pagine nelle diverse lingue.
IT
Początkowe strony zawierają głównie rysunki. Tłumaczenie wykorzystanych
tekstów angielskich znajduje się na odpowiednich stronach językowych.
PL
RU Страницы в начале Инструкции состоят в основном из рисунков, схем и
таблиц. Перевод встречающегося там текста приведен в разделе RU.

A
302
B
C
638
523
595
325
532
D
Type A
[mm]
B
[mm]
C
[mm]
D
[mm]

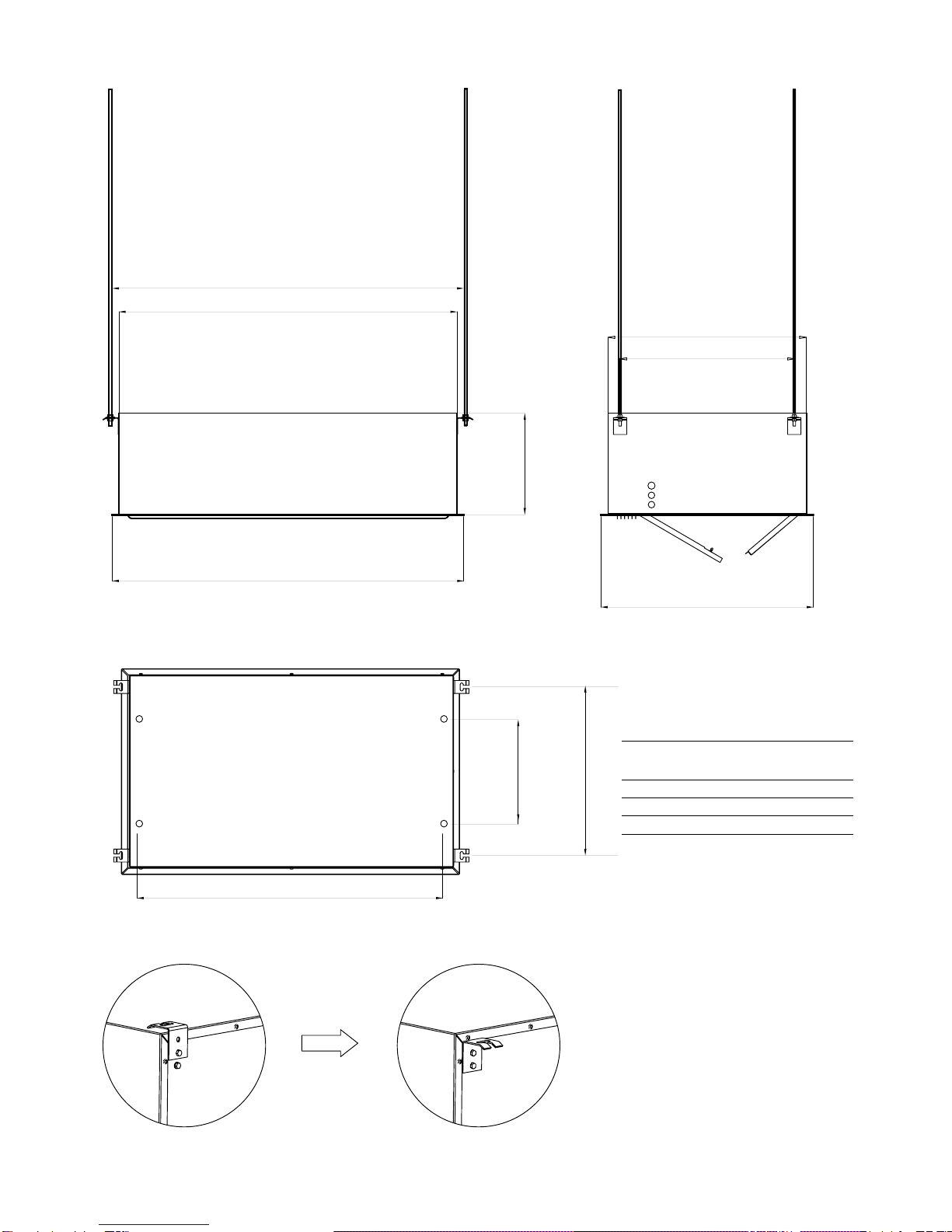

AR3510 1057 1016 1067 956
AR3515 1567 1526 1577 1466
AR3520 2073 2031 2083 1971
AR3500
3
Mounting
Fig. 1:The mounting brackets on delivery.

AR3500
4
Fig. 2a: Mounting on threaded bars.
Mounting
Fig. 2b: Mounting on threaded bars inside unit.

SIRe
Fig. 3: Function of the snap fixing
90°
AR
Service hatch
Fig. 5: SIRe inside unit.
SIRe
AR3500
5
Water connections
Fig. 4:The water coil is connected inside the unit through holes which are made (during installation) on the
upper side or through the side of the unit, possible places are marked with punch marks.
Type L
[mm]
AR35XTT10 130-210
AR35XTT15 130-210
AR35XTT20 130-210
Accessories
See separate manual for AR35XTT

Type RSK-nr Connection
VMO15LF
673 09 47 DN15
VMO15NF 673 09 48 DN15
VMO20 673 09 49 DN20
VMO25 673 09 50 DN25
VMOP15LF 673 09 51 DN15
VMOP15NF 673 09 52 DN15
VMOP20 673 09 53 DN20
VMOP25 673 09 54 DN25
VOS15LF 673 09 35 DN15
VOS15NF 673 09 36 DN15
VOS20 673 09 37 DN20
VOS25 673 09 38 DN25
VOSP15 LF 673 09 43 DN15
VOSP15NF 673 09 44 DN15
VOSP20 673 09 45 DN20
VOSP25 673 09 46 DN25
VOT15 DN15
VOT20 DN20
VOT25 DN25
VMT15 DN15
VMT20 DN20
VMT25 DN25
VAT 482 98 30
SIReB 673 09 57
SIReAC 673 09 64
SIReAA 673 09 66
SIReRTX 673 09 22 70x33x23 mm
SIReUR 673 09 21 114x70x50 mm
SIReWTA
SIReCJ4
SIReCJ6
SIReCC603 673 09 23 3 m
SIReCC605 673 09 24 5 m
SIReCC610 673 09 25 10 m
SIReCC615 673 09 26 15 m
SIReCC403 673 09 27 30 m
SIReCC405 673 09 28 50 m
SIReCC410 673 09 29 10 m
SIReCC415 673 09 30 15
Accessories
SIRe
C
SIReB
SIReAC/SIReAA
SIReRTX
SIReUR
SIReWTA
SIReCC
SIReCJ4/SIReCJ6
VOS VOSP
VMO VMOP
VOT
VMT
VAT
AR3500
6

Transformer
230V
200V
170V
145V
120V
100V
N
Blue
Black
AR3520A/W AR3515A/W
SIReB1
AR3510A/W
AR3500 A
AR3500 W
AR3500
7

AR3500 E
L1 L2LN L3
Black
Grey
Blue
Transformer
230V
200V
170V
145V
120V
100V
N
Blue
Black
AR3520E18 AR3515E14
SIReB1
AR3510E09
400V3~
230V~
AR3510E09/3515E14 AR3520E18
AR3500
8

C2
X5 C1 X4 ROOM
X3
Pot.
Unit ID
N L
PE NL
PE
ACTUATOR SUPPLY
230V~

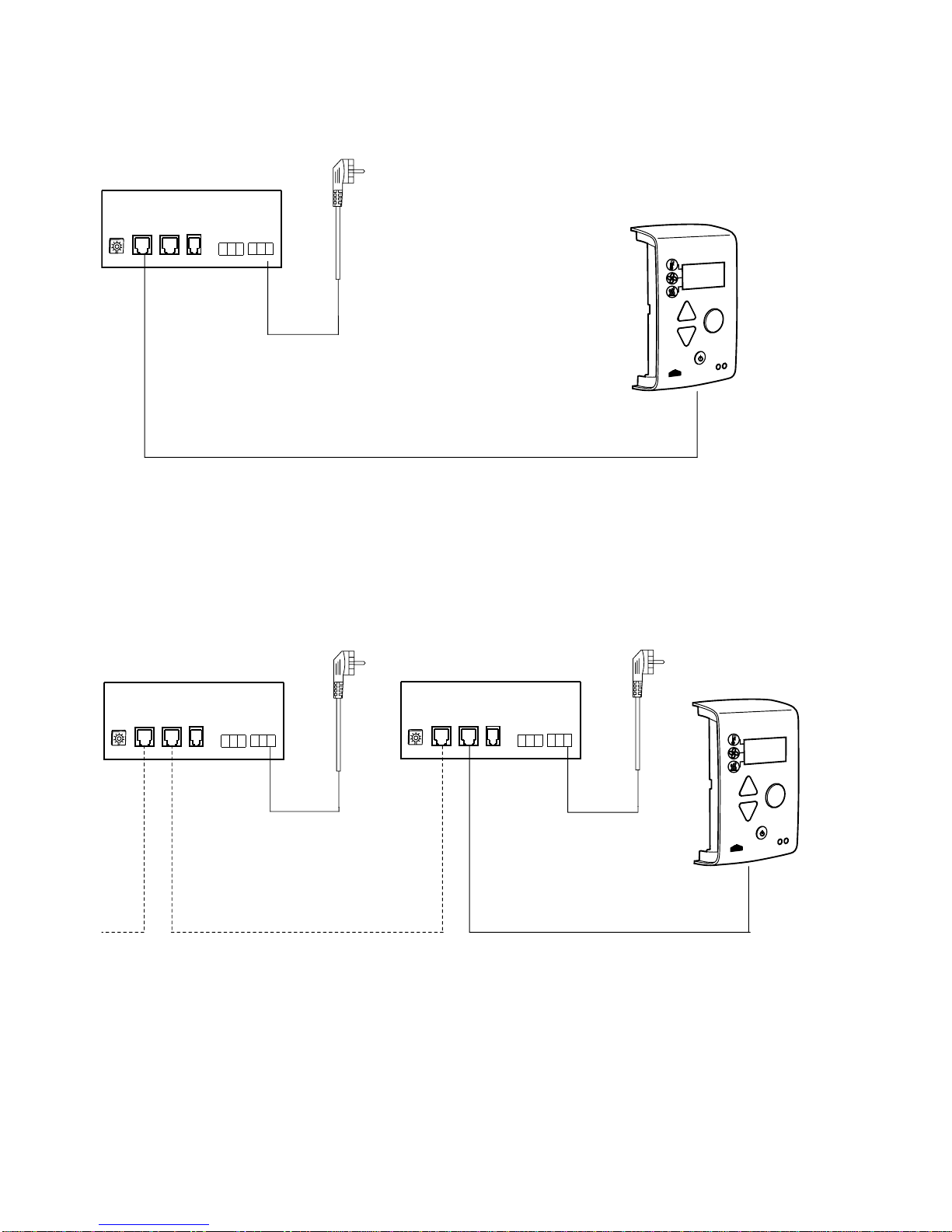

SIReB Basic
AR3500 A
SIReB Basic - Parallel connection
Wiring diagrams for SIReAC Competent, see manual for SIRe.
SIReB1
SIReUB1
C2
X5 C1 X4 ROOM
X3
Pot.
Unit ID
N L
PE NL
PE
ACTUATOR SUPPLY
C2
X5 C1 X4 ROOM
X3
Pot.
Unit ID
N L
PE NL
PE
ACTUATORSUPPLY
230V~ 230V~
SIReB1 SIReB1 SIReUB1
AR3500
9

SIReB Basic
AR3500 E
SIReB Basic - Parallel connection
Wiring diagrams for SIReAC Competent and SIReAA Advanced, see manuals for SIRe.
230V~ 230V~
C2
X5 C1 X4 ROOM
X3
Pot.
Unit ID
N L
PE NL
PE
ACTUATORSUPPLY
C2
X5 C1 X4 ROOM
X3
Pot.
Unit ID
N L
PE NL
PE
ACTUATORSUPPLY
230V~
C2
X5 C1 X4 ROOM
X3
Pot.
Unit ID
N L
PE NL
PE
ACTUATOR SUPPLY
SIReB1 SIReRTX
(optional)
SIReUB1
SIReB1 SIReB1
SIReRTX
(optional)
SIReUB1
AR3500
10

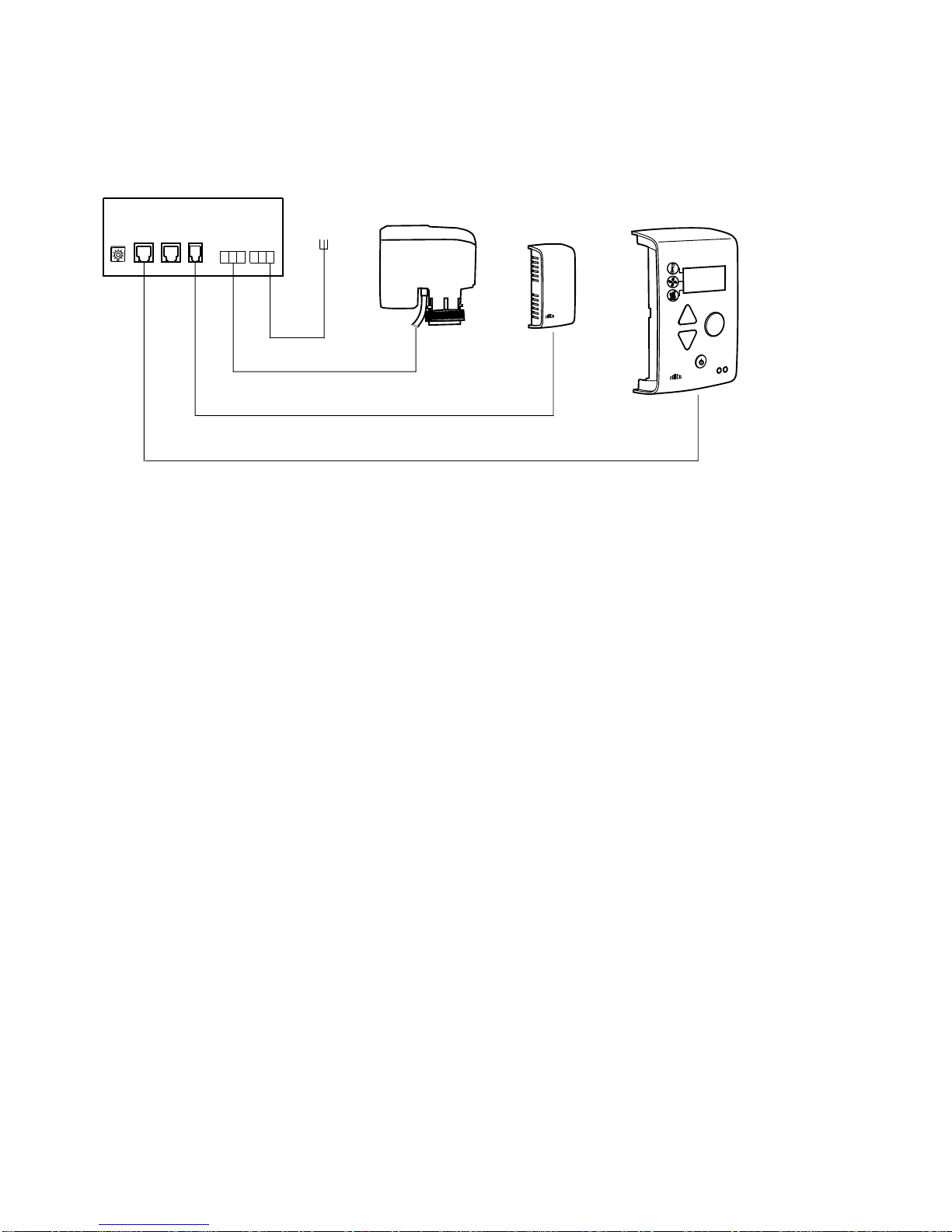

SIReB Basic
AR3500 W
C
C2
X5 C1 X4 ROOM
X3
Pot.
Unit ID
N L
PE NL
PE
ACTUATOR SUPPLY 230V~
SIReB1
SD230 SIReRTX
(optional)
SIReUB1
AR3500
11

C2
X5 C1 X4 ROOM
X3
Pot.
Unit ID
N L PE NL
PE
ACTUATOR SUPPLY
C2
X5 C1 X4 ROOM
X3
Pot.
Unit ID
N L PE NL
PE
ACTUATOR SUPPLY
C2
X5 C1 X4 ROOM
X3
Pot.
Unit ID
N L PE NL
PE
ACTUATOR SUPPLY
230V~
230V~
230V~
SIReB Basic - Parallel connection
AR3500 W
Wiring diagrams for SIReAC Competent and SIReAA Advanced, see manuals for SIRe.
SIReB1
SIReB1
SIReB1
SD230
SD230
SD230 SIReRTX
(optional)
SIReUB1
AR3500
12

AR3500
13
Supply water temperature:80 °C
Room temperature: +18 °C
Outlet air temperature: +35 °C*1
Water temperature: 80/60 °C
Room temperature: +18 °C
Type Fan
position
Airflow
[m3/h]
Output
[kW]
Return water
temp.
[°C]
Water
flow
[l/s]
Pressure
drop
[kPa]
Output *2
[kW]
Outlet
air temp.
[°C]
Water
flow
[l/s]
Pressure
drop
[kPa]
AR3510W max 2000 11,5 44,5 0,08 2,0 14,9 40,1 0,18 11,0
min 1000 5,7 33,6 0,03 0,6 9,6 46,4 0,12 5,0
AR3515W max 2800 16,0 42,2 0,10 2,0 21,9 41,2 0,27 9,0
min 1400 8,0 32,4 0,04 0,4 14,0 47,5 0,17 4,0
AR3520W max 4000 23,0 41,0 0,14 4,0 31,4 41,3 0,37 19,0
min 2000 11,5 31,0 0,06 1,0 20,0 47,7 0,24 9,0
Supply water temperature:70 °C
Room temperature: +18 °C
Outlet air temperature: +35 °C*1
Water temperature: 70/50 °C
Room temperature: +18 °C
Type Fan
position
Airflow
[m3/h]
Output
[kW]
Return water
temp.
[°C]
Water
flow
[l/s]
Pressure
drop
[kPa]
Output *2
[kW]
Outlet
air temp.
[°C]
Water
flow
[l/s]
Pressure
drop
[kPa]
AR3510W max 2000 11,5 48,7 0,13 6,0 11,5 35,4 0,14 7, 0
min 1000 5,7 37,0 0,04 1,0 7, 6 40,5 0,09 3,0
AR3515W max 2800 16,0 46,2 0,16 4,0 1 7, 3 36,3 0,21 6,0
min 1400 8,0 35,5 0,06 1,0 11,1 41,4 0,13 3,0
AR3520W max 4000 23,0 45,5 0,22 8,0 24,9 36,5 0,29 14,0
min 2000 11,5 34,4 0,08 1,0 15,9 41,6 0,19 6,0
Supply water temperature: 60 °C
Room temperature: +18 °C
Outlet air temperature: +35 °C*1
Water temperature: 60/40 °C
Room temperature: +18 °C
Type Fan
position
Airflow
[m3/h]
Output
[kW]
Return water
temp.
[°C]
Water
flow
[l/s]
Pressure
drop
[kPa]
Output *2
[kW]
Outlet
air temp.
[°C]
Water
flow
[l/s]
Pressure
drop
[kPa]
AR3510W max 2000 11,5 53,7 0,44 53,0 8,6 30,7 0,10 4,0
min 1000 5,7 41,2 0,08 2,0 5,6 34,5 0,07 2,0
AR3515W max 2800 16,0 51,0 0,43 20,0 12,6 31,3 0,15 3,0
min 1400 8,0 39,6 0,09 1,0 8,1 35,2 0,10 1,0
AR3520W max 4000 23,0 51,2 0,63 46,0 18,3 31,6 0,22 8,0
min 2000 11,5 38,8 0,13 3,0 11,8 35,5 0,14 4,0
Supply water temperature: 55 °C
Room temperature: +18 °C
Outlet air temperature: +35 °C*1
Water temperature: 55/35 °C
Room temperature: +18 °C
Type Fan
position
Airflow
[m3/h]
Output
[kW]
Return water
temp.
[°C]
Water
flow
[l/s]
Pressure
drop
[kPa]
Output *2
[kW]
Outlet
air temp.
[°C]
Water
flow
[l/s]
Pressure
drop
[kPa]
AR3510W max 2000 - - - - 6,9 28,3 0,08 3,0
min 1000 5,7 44,0 0,13 6,0 4,5 31,4 0,06 1,0
AR3515W max 2800 - - - - 10,2 28,8 0,12 2,0
min 1400 8,0 42,2 0,15 3,0 6,6 32,0 0,08 1,0
AR3520W max 4000 - - - - 15,0 29,1 0,18 6,0
min 2000 11,5 41,7 0,21 7, 0 9,7 32,4 0,12 3,0
Output charts water AR3500
AR3500W Standard coil

AR3500
14
Supply water temperature:55 °C
Room temperature: +18 °C
Outlet air temperature: +35 °C*1
Water temperature: 55/35 °C
Room temperature: +18 °C
Type Fan
position
Airflow
[m3/h]
Output
[kW]
Return water
temp.
[°C]
Water
flow
[l/s]
Pressure
drop
[kPa]
Output *2
[kW]
Outlet
air temp.
[°C]
Water
flow
[l/s]
Pressure
drop
[kPa]
AR3510WLL max 1900 9,0 26,8 0,08 1,0 12,5 37,5 0,15 3,0
min 950 4,5 23,4 0,03 0,3 7, 6 41,6 0,09 1,0
AR3515WLL max 2600 12,3 25,1 0,10 1,0 18,4 39,0 0,22 4,0
min 1300 6,1 22,1 0,04 0,3 11,0 43,0 0,13 2,0
AR3520WLL max 3800 18,0 25,5 0,15 1,0 26,4 38,6 0,32 4,0
min 1900 9,0 22,3 0,07 0,4 15,8 42,6 0,19 2,0
Supply water temperature:50 °C
Room temperature: +18 °C
Outlet air temperature: +35 °C*1
Water temperature: 50/30 °C
Room temperature: +18 °C
Type Fan
position
Airflow
[m3/h]
Output
[kW]
Return water
temp.
[°C]
Water
flow
[l/s]
Pressure
drop
[kPa]
Output *2
[kW]
Outlet
air temp.
[°C]
Water
flow
[l/s]
Pressure
drop
[kPa]
AR3510WLL max 1900 9,0 28,3 0,10 1,0 9,7 33,1 0,12 2,0
min 950 4,5 24,5 0,04 0,4 5,9 36,5 0,07 1,0
AR3515WLL max 2600 12,3 26,6 0,13 1,0 14,4 34,4 0,17 3,0
min 1300 6,1 23,2 0,06 0,4 8,7 37,8 0,11 1,0
AR3520WLL max 3800 18,0 27,0 0,19 2,0 20,6 34,1 0,25 3,0
min 1900 9,0 22,3 0,07 0,4 12,5 37,5 0,15 1,0
Supply water temperature: 45 °C
Room temperature: +18 °C
Outlet air temperature: +35 °C*1
Water temperature: 45/35 °C
Room temperature: +18 °C
Type Fan
position
Airflow
[m3/h]
Output
[kW]
Return water
temp.
[°C]
Water
flow
[l/s]
Pressure
drop
[kPa]
Output *2
[kW]
Outlet
air temp.
[°C]
Water
flow
[l/s]
Pressure
drop
[kPa]
AR3510WLL max 1900 8,9 30,2 0,14 3,0 10,6 34,6 0,26 7, 0
min 950 4,5 26,0 0,06 0,3 6,3 37,6 0,15 3,0
AR3515WLL max 2600 12,3 28,5 0,18 3,0 15,4 35,5 0,37 9,0
min 1300 6,1 24,7 0,07 1,0 9,0 38,4 0,22 4,0
AR3520WLL max 3800 18,0 29,0 0,27 4,0 22,1 35,2 0,53 9,0
min 1900 9,0 25,0 0,11 1,0 12,9 38,2 0,31 5,0
Supply water temperature: 40 °C
Room temperature: +18 °C
Outlet air temperature: +35 °C*1
Water temperature: 40/30 °C
Room temperature: +18 °C
Type Fan
position
Airflow
[m3/h]
Output
[kW]
Return water
temp.
[°C]
Water
flow
[l/s]
Pressure
drop
[kPa]
Output *2
[kW]
Outlet
air temp.
[°C]
Water
flow
[l/s]
Pressure
drop
[kPa]
AR3510WLL max 1900 9,0 33,0 0,31 10,0 8,0 30,4 0,19 5,0
min 950 4,5 28,4 0,09 1,0 4,8 32,9 0,11 2,0
AR3515WLL max 2600 12,3 31,4 0,34 8,0 11,7 31,3 0,28 6,0
min 1300 6,1 27,0 0,11 1,0 6,9 33,7 0,17 2,0
AR3520WLL max 3800 18,0 31,9 0,53 9,0 16,7 31,1 0,40 6,0
min 1900 9,0 27,4 0,17 2,0 9,9 33,5 0,24 3,0
Output charts water AR3500
AR3500WLL Special coil

AR3500
15
Protection class: recessed mounting: above false ceiling: IP44, below false ceiling: IP20.
Approved by SEMKO and CE compliant.
*1) Conditions: Distance to the unit 5 metres. Directional factor: 2. Equivalent absorption area: 200 m². At lowest/highest
airflow.
*2) ∆t = temperature rise of passing air at maximum heat output and lowest/highest airflow.
*3) Applicable at water temperature 60/40°C, air temperature, in +18 °C.
*4) Applicable at water temperature 40/30 °C, air temperature, in +18 °C.
Technical specifications | AR3500 A without heat 1
Type Output
[kW]
Airflow
[m3/h]
Sound level*1
[dB(A)]
Voltage
Amperage
(control)
Length
[mm]
Weight
[kg]
AR3510A 0 1000/2100 39/58 230 V~/2,1 A 1057 38
AR3515A 0 1400/2900 40/59 230 V~/2,9 A 1567 51
AR3520A 0 2000/4200 41/61 230 V~/4,3 A 2073 70
Technical specifications | AR3500 E electrically heated 3
Type Output
steps
[kW]
Airflow
[m3/h]
∆t*2
[°C]
Sound
level*1
[dB(A)]
Voltage
Amperage
(control)
Voltage
Amperage
(heat)
Length
[mm]
Weight
[kg]
AR3510E09 4,5/9 1000/2100 27/13 39/58 230 V~/2,1 A 400 V3~/13 A 1057 42
AR3515E14 7/13,5 1400/2900 29/14 40/59 230 V~/2,9 A 400 V3~/19,5 A 1567 58
AR3520E18 9/18 2000/4200 27/15 41/61 230 V~/4,3 A 400 V3~/26 A 2073 78
Technical specifications | AR3500 W water heated (480 °C) 2
Type Output*3
[kW]
Airflow
[m3/h]
∆t*2,3
[°C]
Sound
level*1
[dB(A)]
Voltage
[V]
Amperage
[A]
Length
[mm]
Weight
[kg]
AR3510W 8,6 1000/2000 17/13 39/58 230V~ 2,1 1057 42
AR3515W 12,6 1400/2800 17/13 40/58 230V~ 2,9 1567 58
AR3520W 18,3 2000/4000 18/14 41/60 230V~ 4,3 2073 78
Technical specifications | AR3500 WLL water heated, coil for low temperature water (460 °C) 2
Type Output*4
[kW]
Airflow
[m3/h]
∆t*2,4
[°C]
Sound
level*1
[dB(A)]
Voltage
[V]
Amperage
[A]
Length
[mm]
Weight
[kg]
AR3510WLL 8,0 950/1900 15/12 37/57 230V~ 2,1 1057 45
AR3515WLL 11,7 1300/2600 16/13 38/57 230V~ 2,9 1567 61
AR3520WLL 16,7 1900/3800 16/13 40/59 230V~ 4,3 2073 83

AR3500
16
SE
Allmänna anvisningar
Läs noga igenom denna bruksanvisning före
installation och användning. Spara manualen
för framtida bruk.
Garantin gäller endast om Frico montage-
och bruksanvisning har följts och produkten
använts såsom däri är beskrivet.
Användningsområde
Luftridåaggregatet AR3500 levereras utan
värme, med elvärme- eller varmvattenbatteri
och är avsett som skydd för entrédörrar och
mindre portar upp till 3,5 meters höjd.
AR3500 monteras dold i undertak ovanför
entrén.
Kapslingklass ovan innertak: IP44,
under innertak: IP20.
Funktion
Luften sugs in underifrån och blåses ut
neråt så att den skärmar av öppningen och
minimerar värmeläckage genom den. För
bästa ridåverkan ska aggregaten täcka hela
öppningens bredd.
Gallret som riktar luften är justerbart och
vrids normalt något utåt så att luftstrålen
hindrar den inkommande kalla luften.
Lufthastigheten justeras till önskat luftflöde.
Luftridåns effektivitet beror på hur stor
belastningen är på den aktuella porten.
Observera att undertryck i lokalen
försämrar luftridåns effektivitet väsentligt.
Ventilationen bör därför vara balanserad!
Montering
Luftridån monteras horisontellt i undertak
med utblåsriktningen nedåt så nära
dörröppningen som möjligt. Det enda som
syns är underdelen av apparaten som ligger i
nivå med undertaket.
Serviceluckan ska vara åtkomlig och kunna
öppnas helt. Aggregatet är förberett för
upphängning med gängstänger på utsidan av
aggregatet. Gängstängerna kan även fästas
inuti aggregatet vilket är en fördel vid t.ex.
fasta undertak.
Vid breda öppningar kan flera aggregat
monteras direkt intill varandra. Minsta
avstånd från utlopp till golv för aggregat med
elvärme är 1800 mm.
1.Upphängningskonsolerna (4 stycken) är
vid transport fastmonterade på aggregatet.
Lossa på dessa, vänd på dem och skruva
fast på aggregatet enligt figur 1.
2.Häng upp på gängade stänger (M8) enligt
figur 2a (ingår ej).
3.Justera höjden med undre muttern så att
ramen är i nivå med undertaket. Lås med
den övre muttern.
Montering med gängade stänger inuti
aggregatet
1.Upphängningskonsolerna (4 stycken) är
vid transport fastmonterade på aggregatet.
Lossa på dessa och skruva fast dem inuti
aggregatet i avsedda hål.
2.Häng upp på gängade stänger (M8) enligt
figur 2b (ingår ej). Observera att konsolerna
sitter på olika höjd och att gängstängerna
ska vara olika långa.
3.Justera höjden med undre muttern så att
ramen är i nivå med undertaket. Lås med
den övre muttern.
Elinstallation
Installationen, som ska föregås av en allpolig
brytare med ett brytavstånd om minst
3 mm, ska utföras av behörig installatör och
i enlighet med denna bruksanvisning samt
gällande föreskrifter.
Styrsystemet är förinstallerat i luftridån med
ett integrerat styrkort (se fig 5).
SIRe levereras förprogrammerad och är
försedd med snabbkopplingar.
Modularkablar kopplas in på styrkortet Bas
genom att öppna serviceluckan, se fig 3 och 5.
Se manual för SIRe.
1.Serviceluckan öppnas genom att lossa
snäppfästen på aggregatets undersida
(vrides 90°). Se fig. 3.
2.AR3500A: Aggregatet har sladd och
stickpropp.
AR3500W: Aggregatet har sladd och
stickpropp.
AR3500E: Aggregatet ansluts via
genomföring på aggregatets sida. För
aggregat med elvärme ska normalt effekt-
Montage- och bruksanvisning

AR3500
17
SE
och manöverspänning matas separat.
Manöver (230V~) och kraftmatning för
värme (400V3~) ansluts på kopplingsplint
i kopplingsrummet. Största kabeldiameter
för anslutningsplinten är 16 mm². Använda
kabelgenomföringar måste säkerställa
kravet på kapslingsklass. I gruppcentralen
ska anges att ”Luftridåerna matas från mer
än en gruppledning”.
3. Stäng serviceluckan och se till att
snäppfästena låser fast ordentligt.

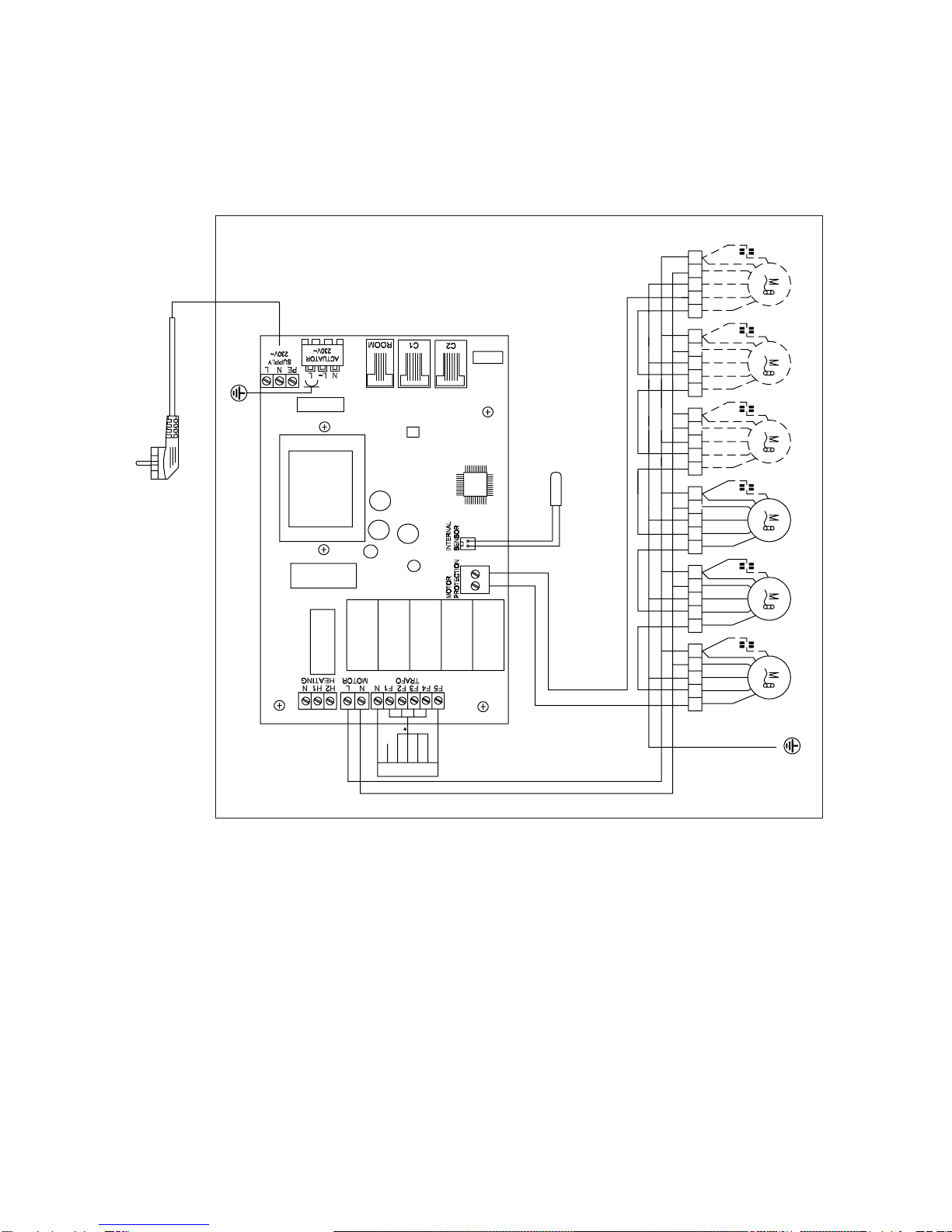

Se kopplingsschema.
Ty p Effekt
[kW]
Spänning
[V]
Minimiarea
[mm2]
Alla manöver 0 230V~ 1,5
AR3510E 9 400V3~ 2,5
AR3515E 13,5 400V3~ 4
AR3520E 18 400V3~ 10
Uppstart (E)
När apparaten används för första gången eller
efter ett längre uppehåll, kan det komma rök
eller lukt från damm eller smuts som samlats
på elementen. Detta är helt normalt och
försvinner efter en kort stund.
Anslutning av vattenbatteri (W)
Installationen skall utföras av behörig
installatör.
Vattenbatteriet består av kopparrör med
flänsar av aluminium och är avsett att
användas i ett slutet system. Batteriet får inte
anslutas till färskt eller syresatt vatten.
Observera att aggregatet ska föregås av en
reglerande ventil, se Frico ventilsatser.
För att komma åt anslutningar (DN20, 3/4",
invändig gänga) öppnas servicelucka och
insugsgaller. Vattenbatteriet ansluts inuti
aggregatet via hål som görs (vid installation)
på aggregatets ovansida eller sida, möjliga
ställen är utmärkta med körnslag.
Anslutningarna till batteriet ska förses
med avstängningsventiler för att möjliggöra
problemfri demontering.
Observera att vid montering av rörkoppling
skall röranslutningarna i aggregatet hållas fast
med ett verktyg för att undvika skador och
läckage. Se fig. 4.
lnjustering av luftridån och luftström
Luftstrålens riktning och hastighet ska
justeras med hänsyn till belastningen på
porten. Tryckkrafter påverkar luftströmmen
så att den böjer av inåt i lokalen (vid
uppvärmd lokal och kall uteluft).
Luftströmmen bör därför riktas utåt för att
stå emot belastningen. Generellt kan sägas att
ju större belastning desto större vinkel krävs.
Grundinställning varvtal
Fläkthastigheten då porten är öppen ställs in
med hjälp av varvtalsregleringen. Observera
att utblåsriktning och varvtal kan behöva
finjusteras beroende på portens belastning.
Filter (W)
Batteriets lamellavstånd i kombination med
håldiametern i insugsgallret skyddar mot
nedsmutsning och igensättning och gör ett
separat filter överflödigt.
Service, reparation och skötsel
Vid all service, reparation och underhåll gör
först enligt följande:
1.Bryt strömmen.
2.Serviceluckan öppnas genom att lossa
snäppfästen på aggregatets undersida
(vrides 90°). Se fig. 3.
3. Efter service, reparation och skötsel stäng
serviceluckan och se till att snäppfästena
låser fast ordentligt.
Skötsel
Eftersom fläktarnas motorer och övriga
komponenter är underhållsfria krävs inget
annat underhåll än regelbunden rengöring,
hur ofta beror på de lokala omständigheterna
dock minst två gånger per år. Insugs- och
utblåsgaller, fläkthjul och element kan
dammsugas eller torkas av med torr trasa. Vid
dammsugning använd borste för att inte skada
ömtåliga delar. Undvik starkt basiska eller
syrahaltiga rengöringsmedel.
Överhettning
Luftridåaggregat med elvärme är försett med
temperaturbegränsare. Om den har löst ut pga
överhettning, återställs den på följande sätt:
1.Bryt strömmen med den allpoliga brytaren.
2.Låt elbatteriet svalna.

AR3500
18
SE
3.Fastställ orsaken och åtgärda felet som
orsakade överhettningen.
Återställning görs på följande sätt:
1.Lokalisera den röda knappen som sitter
inuti luftridåaggregatet. Den är synlig och
åtkomlig genom att öppna serviceluckan
och insugsgallret.Knappen sitter på
vänster sida sett inifrån lokalen. På 2-
metersvarianten sitter två röda knappar i
mitten av aggregatet.
2.Tryck in den röda knappen tills ett klick
hörs.
3.Koppla in luftridåaggregatet igen.
Motorerna, i alla luftridåaggregaten, har
en inbyggd termokontakt till skydd mot
överhettning. Återställningen av denna sker
automatiskt då motorn har svalnat.
Temperaturreglering
Temperaturreglering i SIRe avser att begränsa
utblåsningstemperaturen till
40 °C. Om temperaturen ändå skulle öka
avges överhettningslarm. Läs mer i manualen
för SIRe.
Fläktbyte
1.Undersök vilken av fläktarna som inte
fungerar.
2.Lossa kablarna till fläkten.
3.Lossa fläktens fästskruvar och lyft ut
fläkten.
4.Montera den nya fläkten enligt ovanstående
i omvänd ordning.
Byte av elbatteri/batteri (E)
1.Märk och lossa kablarna till elelementet/
batteriet.
2.Lossa fästskruvarna som låser elelementet/
batteriet i aggregatet och lyft ut
elelementet/batteriet.
3.Montera det nya elelementet/batteriet enligt
ovanstående i omvänd ordning.
Byte av vattenbatteri (W)
1.Stäng av vattentillförseln till aggregatet.
2.Lossa anslutningarna till vattenbatteriet.
3.Lossa fästskruvarna som låser batteriet i
aggregatet och lyft ut batteriet.
4.Montera det nya batteriet enligt
ovanstående i omvänd ordning.
Tömning av vattenbatteriet (W)
Tömningsventilen sitter undertill på
batteriet på anslutningssidan. Den nås via
serviceluckan.
Felsökning
Om fläktarna inte går eller inte blåser tillräckligt,
kontrollera följande:
• Att insugsgallret/filtret inte är smutsigt.
• Kontrollera funktioner och inställningar i
styrsystem SIRe, se manual för SIRe.
Om det inte blåser varmt, kontrollera följande:
• Kontrollera funktioner och inställningar i
styrsystem SIRe, se manual för SIRe.
För aggregat med elvärme kontrollera även föl-
jande:
• Att spänning finns fram till
elvärmebatteriet; kontrollera säkringar och
eventuell arbetsbrytare.
• Att överhettningsskyddet inte har löst ut.
För aggregat med vattenbatteri kontrollera även
följande:
• Att vattenbatteriet är avluftat.
• Att vattenflödet är tillräckligt.
• Att inkommande vatten är tillräckligt
varmt.
Om felet inte kan avhjälpas, tag kontakt med
behörig servicetekniker.
Jordfelsbrytare (E)
När installationen är skyddad av
jordfelsbrytare och denna löser ut vid
inkopplingen kan detta bero på fukt i
värmeelementen. När ett aggregat som
innehåller värmeelement inte använts under
en längre tid eller lagrats i fuktig miljö kan
fukt tränga in. Detta är inte att betrakta
som ett fel utan åtgärdas enklast genom
att aggregatet kopplas in via ett uttag utan
jordfelsbrytare varvid elementen torkar.
Torktiden kan variera från någon timma
till ett par dygn. l förebyggande syfte är det
lämpligt att anläggningen tas i drift kortare
stunder under längre användningsuppehåll.

AR3500
19
SE
Säkerhet
• Vidallainstallationeravelvärmda
produkter bör jordfelsbrytare 300 mA för
brandskydd användas.
• Säkerställ att området kring apparatens
insugs- och utblåsgaller hålls fritt från
material som kan hindra luftströmmen
genom apparaten!
• Apparatenkanviddrifthahetaytor!
• Apparatenfårejövertäckashelteller
delvis med kläder eller dylikt material, då
överhettning av apparaten kan medföra
brandfara! (E)
• Dennaproduktärinteavseddatt
användas av barn eller personer med
nedsatt fysisk eller mental förmåga eller
brist på erfarenhet och kunskap, om
inte anvisningar angående produktens
användning har getts av person med
ansvar för deras säkerhet eller att denna
person övervakar handhavandet. Barn
skall hållas under uppsikt så att de inte
kan leka med produkten.
Tekniska data finns på s.23.

AR3500
20
SE
Output
Output steps
Airflow
Sound level
Voltage Amperage (control/heat)
Voltage
Amperage
Length
Weight
Översättning introduktionssidor
Tekniska data
ARxxx
Dimensioneringstabeller
= Effekt
= Effektsteg
= Luftflöde
= Ljudnivå
= Spänning / Ström värme
= Spänning
= Strömstyrka
= Längd
= Vikt
Kapslingssklass: Infällt montage: ovan undertak: IP44, över undertak: IP20.
Godkännanden av SEMKO och CE-märkt.
*1) Förutsättningar: Avstånd till aggregat 5 meter. Riktningsfaktor: 2. Ekvivalent absorptionsarea 200 m². Vid lägst/högst
luftflöde.
*2) ∆t = temperaturhöjning på genomgående luft vid maximal värmeeffekt och lägst respektive högst luftflöde.
*3) Gäller vid vattentemperatur 60/40°C, lufttemperatur in +18 °C.
*4) Gäller vid vattentemperatur 40/30 °C, lufttemperatur in +18 °C.
• Mounting
• water connections
• See separat manual for xxx
• Accessories
• Paralell connection
• Wirings diagrams for xxx, see manual for
• SIRe.
= Montering
= Vattenanslutning
= Se separat manual för xxx
= Tillbehör
= Vidarekoppling

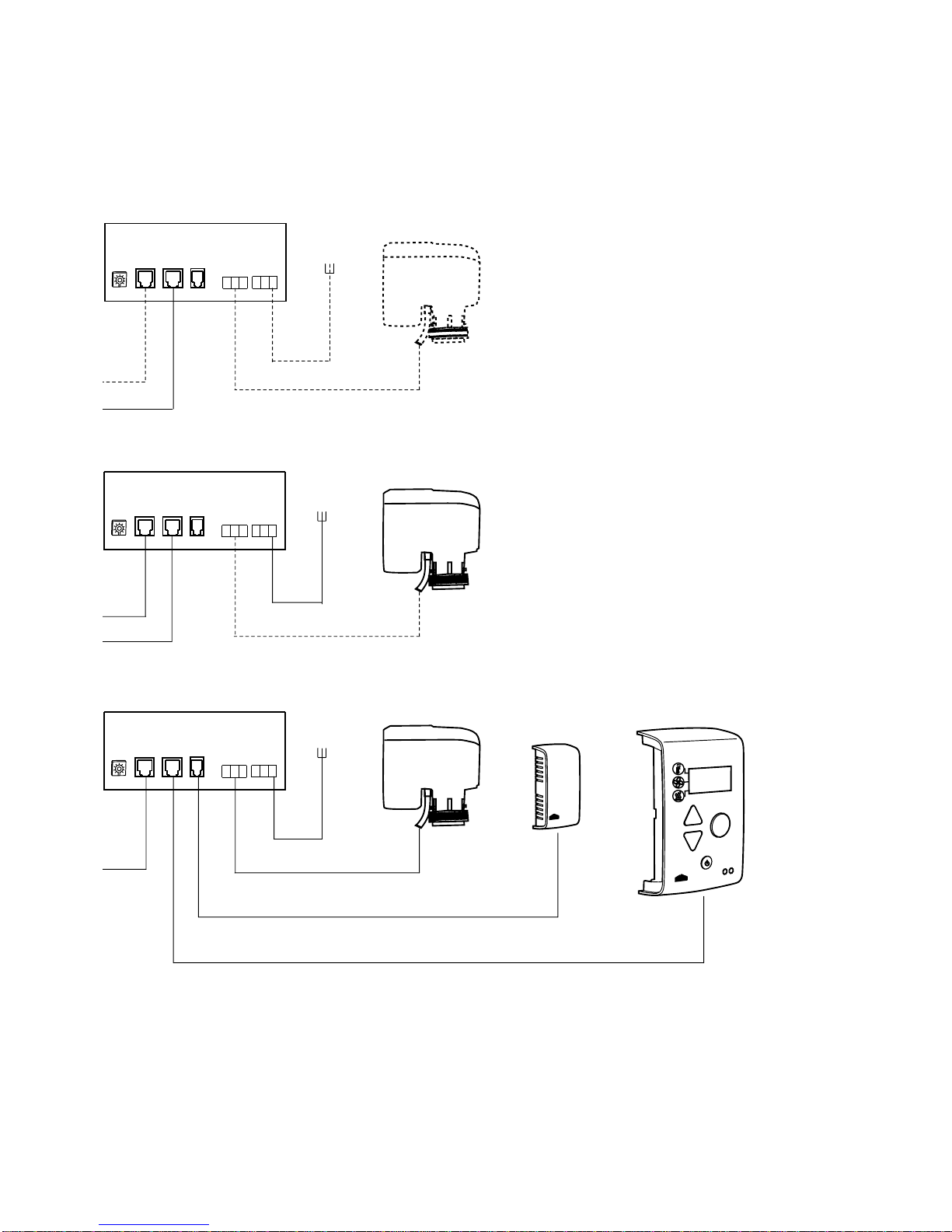

= Kopplingsscheman för xxx,
se manual för SIRe.
Framledningstemperatur, vatten: xx °C
Rumstemperatur: +xx °C
Utgående lufttemperatur: +xx °C*1
Vattentemperatur: xx/xx °C
Rumstemperatur: +xx °C
Ty p Fläkt-
läge
Luft
flöde
[m3/h]
Effekt
[kW]
Vatten
temp. ut
[°C]
Vatten-
flöde
[l/s]
Tryckfall
[kPA]
Effekt*2
[kW]
Lufttemp.
ut
[°C]
Vatten-
flöde
[l/s]
Tryckfall
[kPA]
ARxxx max
min
ARxxx max
min
ARxxx max
min
