Installation and
Operation
t
ion an
d
o
n
Customer Service
Manual : en.avm.de/service/manuals/fritzpowerline/
Support : en.avm.de/service/support-request/your-support-request

English .............................................. 4
Deutsch .............................................. 16
Español ............................................ 28
Français ............................................ 40
Italiano ............................................ 52
Nederlands ............................................ 64

Power
LAN
Powerline•Security
Power
LAN
Powerline•Security
Power
LAN
Powerline•Security
• Power supply
• Interface to the powerline network
Power
LAN
Powerline •Security
• Status display
• Three LEDs show the connection status
LAN
•Security
• Establish a secure powerline connection
• Factory Settings
LAN LAN
• For connecting network devices
• For connecting with an Ethernet home network
• Line filter to protect connections from
interference
• Connecting multi-outlet strips
Security
Operate FRITZ!Powerline 1220E in
a dry place that is free of dust and
protected from direct sunlight, and
provide for sufficient ventilation.
Connect the FRITZ!Powerline 1220E
to an easily accessible outlets.
FRITZ!Powerline 1220E is intended
for indoor use only. Never let liquids
get inside the device.
Do not open FRITZ!Powerline 1220E.
Opening and/or repairing the device
can present a hazard.
Remove FRITZ!Powerline 1220E from
the mains before cleaning. Clean the
device using a moist cloth.

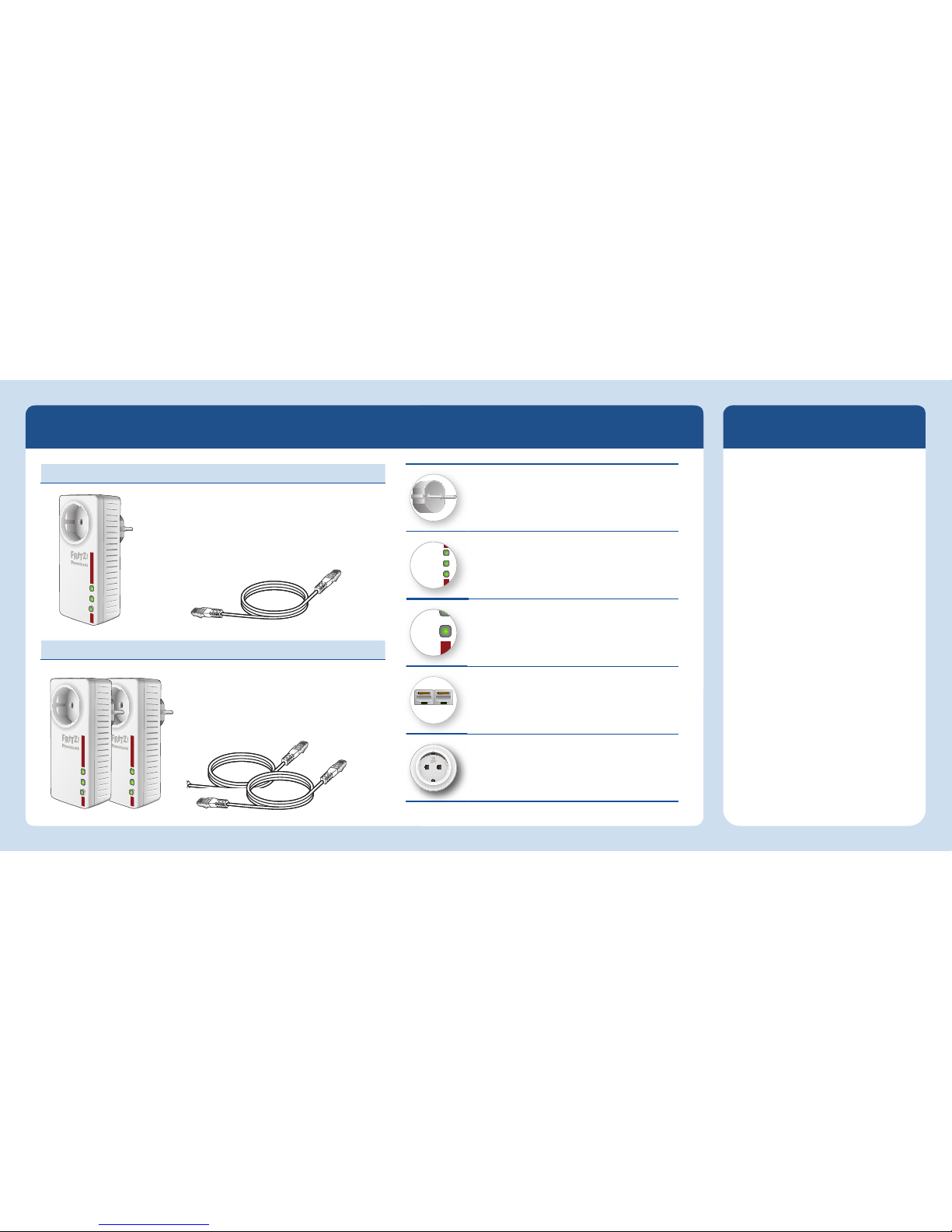

Package Contents and Device Features
FRITZ!Powerline1220E
•1 FRITZ!Powerline 1220E
•1 LAN cable
FRITZ!Powerline1220ESet
•2 FRITZ!Powerline 1220E
•2 LAN cable
4 5
English
English

This Is the FRITZ!Powerline 1220E
This quick introduction shows you the possibilities for deploying and operating
FRITZ!Powerline1220E. Comprehensive information is presented in the PDF manual
available on our website at en.avm.de/service
With FRITZ!Powerline1220E you can transmit data over the electrical wiring in your
household at gigabit speeds. Via this connection your network devices can convenient-
ly exchange even broadband-intensive data, and can access your home network and
connect to your Internet router.
To launch operation, insert the FRITZ!Powerline devices in any outlets and connect
them with your FRITZ!Box, your computer and other network devices – that’s all.
With the AVM FRITZ!Powerline software you manage your powerline network and can
view detailed information about connections.
FRITZ!Powerline 1220E Set, the variant with two devices, is preconfigured and
encrypted ex works and can be used immediately.
FRITZ!Powerline 1220E as an individual device can be integrated into existing power-
line networks in just a few steps.
Have fun with your FRITZ!Powerline 1220E!
Optimizing the Data Rate
A powerline network is influenced by
many factors. With the following steps you
can contribute to an optimal data rate in
your powerline network:
• Insert powerline devices directly into
wall outlets.
• Connect multi-outlet strips to the outlet
on your powerline adapter.
• The data rate in a powerline network
drops
– for connections over multiple phases
– when junction boxes are located on
the path between your powerline
devices
– when the connection has to pass
through a circuit breaker, dimmer
or ballast
– whenever power drills or vacuum
cleaners are used
Attempt to minimize these influences.
• The quality of your powerline network
can also be managed and optimized
using the AVM FRITZ!Powerline
software.
AVM FRITZ!Powerline
In the AVM FRITZ!Powerline user interface
• you see all FRITZ!Powerline devices
as well as the powerline devices from
other manufacturers that combine to
make up your powerline network.
• you see whether the powerline network
is encrypted securely
• you see the connection data of your
powerline devices
• you can switch the LEDs of your
FRITZ!Powerline devices on and off
• you can perform a update for your
FRITZ!Powerline devices
You can download AVM FRITZ!Powerline
free of charge at en.avm.de/en/down-
loads and use it in the operating systems
Windows 8.1/8/7 and Vista.
76
English
English

Phase (L)
Neutral (N)
Protective (PE)
Extra pair
r
Standard pair
Requirements for Gigabit Data Rates
A modern circuit has 3 wires: the phase (L), the neutral (N) and the protective (PE).
Many older circuits have only two wires, the phase (L) and the neutral (PEN), which
takes on the task of the protective wire. For high data rates with gigabit speeds
FRITZ!Powerline1220E deploys MIMO technology, which requires a circuit with 3 wires
and protective contact sockets. Using MIMO, FRITZ!Powerline1220E can compose an
additional wire pair for data transmission on the phase and the protective wires, so
that the transmission potential is 60 - 80% higher than in a conventional powerline
connection. FRITZ!Powerline1220E can also be deployed in circuits with 2 wires, but
its complete potential cannot be exploited in these circuits.
Status Display and Operation
Display/Operation Condition
Power on has electrical power
flashing slowly is on standby
off has no electrical power
LAN on the LAN port is in use
off no LAN cable is connected or the device on
the LAN cable is switched off
Powerline • Security on is connected with the powerline network
and ready for data exchange
flashing resetting or configuring security settings
off did not detect any compatible powerline
devices or did not detect any devices that
use the same network key
press briefly integrating safely into an existing powerline
network
press long reset
8 9
English
English

Powerline network with FRITZ!Powerline1220E Set
Power / DSL
Internet
Festnetz
WLAN
Info
WLAN
WPS
DECT
DSL/TEL FON 1 FON 2 LAN 1 LAN 2 LAN 3 LAN 4Power FON S0
Power
LAN
Powerline •Security
Establishing a Powerline Network with FRITZ!Powerline 1220E Set
1. Plug the FRITZ!Powerline devices into any outlets in your
home. 2. Connect your FRITZ!Box and computers or other network devices using the white LAN cables. 3. The powerline network is established, automatically encrypted, and can be used immediately.
10 11
English
English

Integrating additional
powerline devices
LAN
e •Security
L
L
LA
LA
A
A
A
t
LAN
t
Power/DSL
Internet
Festnetz
WLAN
Info
Powerline network with FRITZ!Powerline 1220E Set
LAN
e •Security
L
L
LA
LA
A
A
N
N
AN
Power
LAN
Powerline •Security
Power
LAN
Powerline •Security
Expanding the Powerline Network of the FRITZ!Powerline 1220E Set
1. Plug the powerline device that is to expand the
network into an electrical outlet.
2. Press the “Powerline•Security” button for onese-
cond to establish a new connection.
3. Within 2 minutes, press the Security button on a
powerline device already connected to your existing
powerline network and hold it down for onesecond.
12 13
English
English

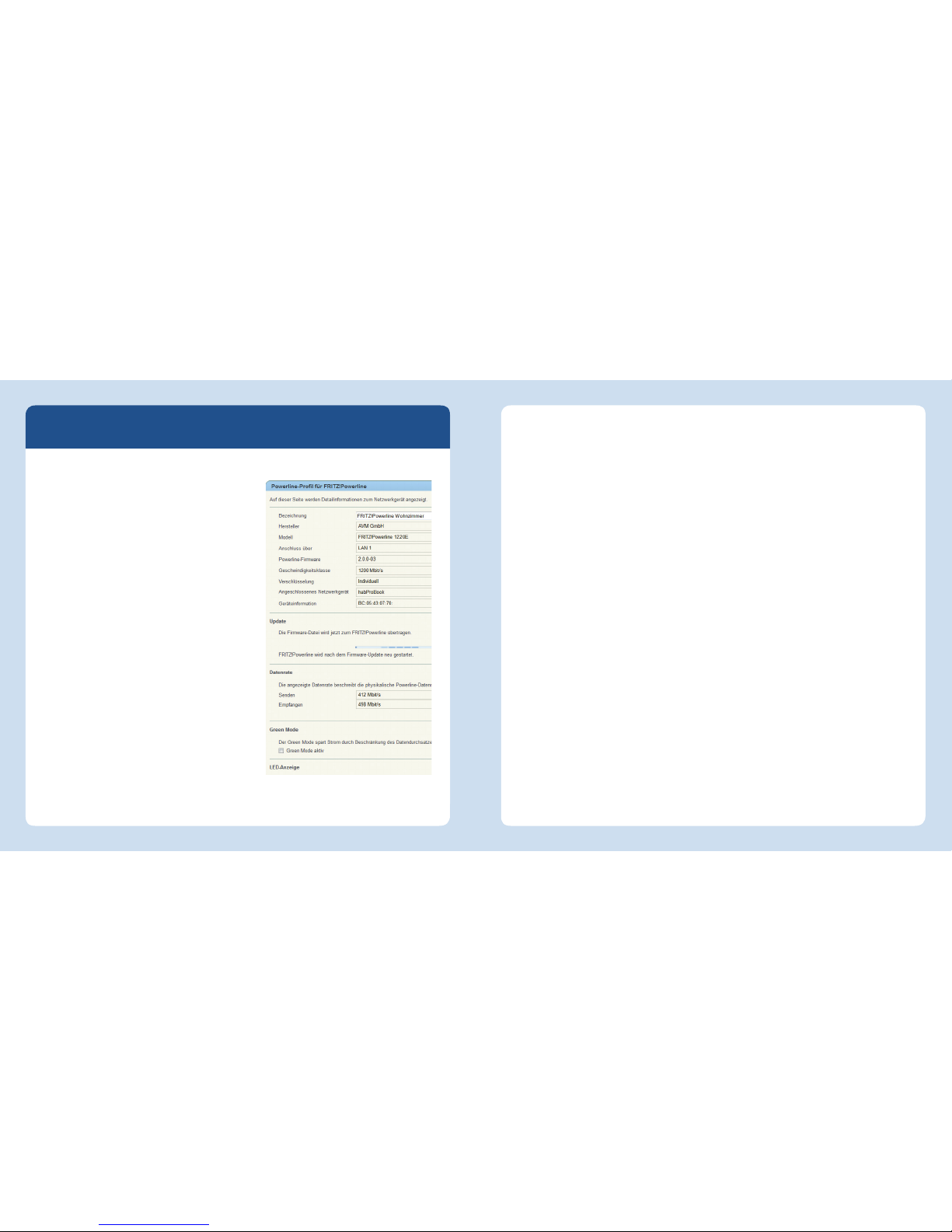

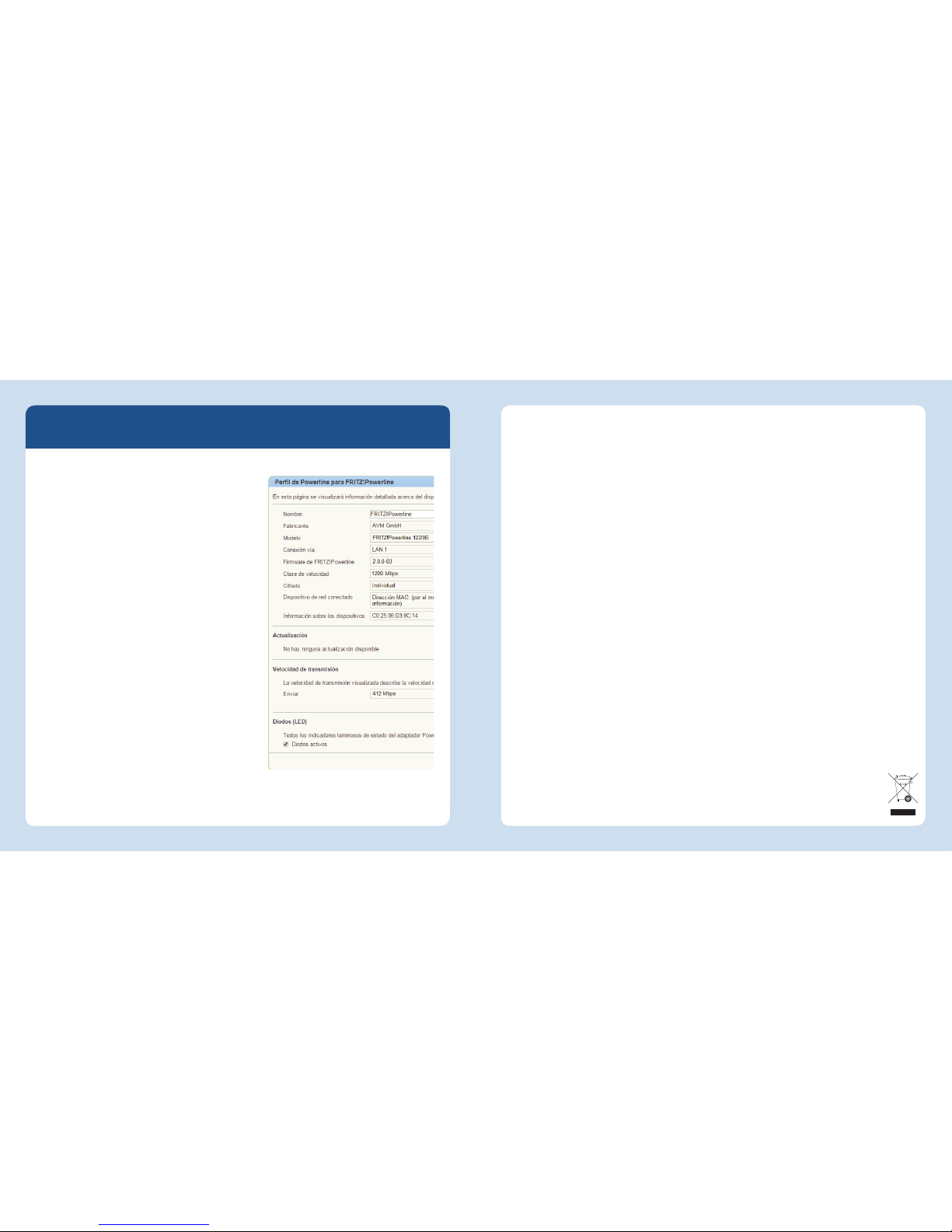

FRITZ!Powerline in Your FRITZ!Box
FRITZ!Powerline 1220E and other powerline
devices are components of your FRITZ!Box
home network and are listed in powerline
profiles in the FRITZ!Box user interface.
In the FRITZ!Box user interface
powerline devices are displayed with
names and device information
you can start updates for FRITZ!Powerline
devices
you can determine the data rate for your
powerline network and the network
devices connected with it
you can switch off the LEDs of your
FRITZ!Powerline devices
Technical specifications
•Height 132mm x width 59mm x depth
78mm
•230V, 50Hz A/C
•0°C to +40°C
•Average power consumption: 3 W
•Power consumption on standby:
ca. 0.5 W
•Weight: approx. 220g
•Gigabit powerline with 2 x 2 MIMO
technology
•Expands your home network using the
wiring in your house
•socket for maximum load of 16 amps/
3600 W
•Powerline transmission at up to
1200Mbit/s (gross) in the home net-
work for HD video, music, photos, NAS
links, surfing, and gaming
•2 x gigabit Ethernet (1000Mbit/s) for
connecting computer, smart TV, Blu-ray,
sound system and game consoles
•Powerline connection at the push of
a button: secure encryption with AES
128-bit
•Standardized in accordance with Home-
Plug AV2, compatible with IEEE P1901
•Compatible with 200 Mbit/s, 500
Mbit/s and 1200 Mbit/s powerline
devices
Disposal
In accordance with the Electrical and
Electronic Equipment Act, FRITZ!Powerline
1220E and its cable may not be disposed
with household waste. Please bring these
to your local collection points for disposal.
Declaration of CE Conformity
AVM declares herewith that the device is
compliant with the basic requirements
and the relevant rules in directives
2014/30/EU, 2014/35/EU, 2009/125/EC
and 2011/65/EU.
The long version of the declaration of CE
conformity is available at
http://en.avm.de/ce
English
English
14 15

Power
LAN
Powerline•Security
Power
LAN
Powerline•Security
Power
LAN
Powerline•Security
Sicherheit
Betreiben Sie FRITZ!Powerline
1220E an einem trockenen und
staubfreien Ort ohne direkte
Sonneneinstrahlung und sorgen
Sie für ausreichende Belüftung.
Schließen Sie FRITZ!Powerline
1220E an eine leicht erreichbare
Steckdosen an.
FRITZ!Powerline 1220E ist für
die Verwendung in Gebäuden
vorgesehen. Es dürfen keine
Flüssigkeiten in das Innere des
Geräts eindringen.
Öff nen Sie FRITZ!Powerline
1220E nicht. Durch Öff nen und/
oder unsachgemäße Reparaturen
können Sie sich in Gefahr bringen.
Trennen Sie FRITZ!Powerline
1220E vor der Reinigung vom
Stromnetz. Verwenden Sie für die
Reinigung ein feuchtes Tuch.
Lieferumfang und Gerätemerkmale
FRITZ!Powerline1220E
•1 FRITZ!Powerline 1220E
•1 LAN-Kabel
FRITZ!Powerline1220ESet
•2 FRITZ!Powerline1220E
•2 LAN-Kabel
• Stromversorgung
• Schnittstelle zum Powerline-Netzwerk
Power
LAN
Powerline •Security
• Statusanzeige
• drei Leuchtdioden zeigen den Verbindungsstatus
LAN
•Security
• Powerline-Verbindung sicher herstellen
• Werkseinstellungen
LAN LAN
• Anschluss von Netzwerkgeräten
• Verbindung zu einem Ethernet-Hausnetz
• Netzfilter für störungsfreie Verbindungen
• Anschluss von Mehrfachsteckdosen
16 17
Deutsch
Deutsch

Das ist FRITZ!Powerline1220E
Dieser Schnelleinstieg zeigt Ihnen die Einsatz- und Bedienmöglichkeiten von
FRITZ!Powerline1220E. Umfassende Informationen finden Sie im PDF-Handbuch auf
unserer Internetseite avm.de/service.
Mit FRITZ!Powerline1220E können Sie Daten mit Gigabit-Geschwindigkeit über die
Stromleitung in Ihrem Haushalt übertragen. Ihre Netzwerkgeräte können über diese
Verbindung auch bandbreitenintensive Daten bequem tauschen und erhalten Zugang
zu Ihrem Heimnetz und die Verbindung zum Internetrouter.
Für die Inbetriebnahme stecken Sie die FRITZ!Powerline-Geräte in beliebige Steckdo-
sen und verbinden sie mit Ihrer FRITZ!Box, Ihrem Computer und weiteren Netzwerkge-
räten – fertig.
Mit dem Programm AVM FRITZ!Powerline können Sie Ihr Powerline-Netzwerk verwalten
und detaillierte Verbindungsinformationen abrufen.
FRITZ!Powerline1220E Set,die Variante mit zwei Geräten, ist ab Werk voreingestellt
und verschlüsselt und kann sofort verwendet werden.
FRITZ!Powerline1220E kann als Einzelgerät mit wenigen Handgriffen in vorhandene
Powerline-Netzwerke eingebunden werden.
Viel Spaß mit FRTIZ!Powerline1220E!
Die Datenrate optimieren
Ein Powerline-Netzwerk wird durch viele
Faktoren beeinflusst. Mit folgenden
Schritten können Sie zu einer guten
Datenrate in Ihrem Netzwerk beitragen:
• Stecken Sie Powerline-Geräte direkt in
Wandsteckdosen.
• Schließen Sie Mehrfachsteckdosen an
der Steckdose des Powerline-Geräts an.
• Die Datenrate in einem Powerline-
Netzwerk sinkt
– bei einer Verbindung über mehrere
Phasen
– wenn Verteilerdosen auf dem Weg
zwischen Ihren Powerline-Geräten
liegen
– wenn die Verbindung einen
FI-Schutzschalter, Dimmer oder
Vorschaltgeräte passieren muss
– wenn Bohrmaschinen oder Staub-
sauger eingesetzt werden
Versuchen Sie diese Einflüsse zu
minimieren.
• Verwalten und optimieren Sie die
Qualität Ihres Powerline-Netzwerks mit
dem Programm AVM FRITZ!Powerline.
AVM FRITZ!Powerline
In der Benutzeroberfläche von AVM
FRITZ!Powerline
• sehen Sie alle FRITZ!Powerline-
Geräte sowie die Powerline-Geräte
anderer Hersteller, die zusammen Ihr
Powerline-Netzwerk bilden
• sehen Sie, ob das Powerline-Netzwerk
sicher verschlüsselt ist
• sehen Sie die Verbindungsdaten der
Powerline-Geräte
• können Sie die Leuchtdioden Ihrer
FRITZ!Powerline-Geräte ein- und aus-
schalten
• können Sie ein Update für Ihre
FRITZ!Powerline-Geräte durchführen
Sie können AVM FRITZ!Powerline kosten-
frei unter avm.de/powerline herun-
terladen und in den Betriebssystemen
Windows8.1/8/7 und Vista verwenden.
1918
Deutsch
Deutsch

Phase (L)
Neutral (N)
Schutzleiter (PE)
Zusatzpaar
Standardpaar
r
St
Zustandsanzeige und Bedienung
Anzeige/Bedienung Zustand
Power leuchtet wird mit Strom versorgt
blinkt langsam ist im Stand-by
aus wird nicht mit Strom versorgt
LAN leuchtet der LAN-Anschluss ist belegt
aus es ist kein LAN-Kabel angeschlossen oder
das Gerät am LAN-Kabel ist ausgeschaltet
Powerline • Security leuchtet ist mit dem Powerline-Netzwerk verbunden
und für den Datenaustausch bereit
blinkt macht Neustart oder Sicherheitseinstel-
lungen
aus hat keine kompatiblen Powerline-Geräte
erkannt oder keine Geräte erkannt, die
denselben Netzwerkschlüssel verwenden
kurz drücken sicher in ein Powerline-Netzwerk einbinden
lang drücken zurücksetzen
Voraussetzung für Gigabit-Datenraten
Ein moderner Stromkreis hat 3 Adern: die Phase (L), den Neutral- (N) und den
Schutzleiter (PE). Ältere Stromkreise haben häufig nur 2 Adern, die Phase (L) und den
Neutralleiter (PEN), der in diesen Systemen die Aufgabe des Schutzleiters mit über-
nimmt. Für hohe Datenraten mit Gigabit-Geschwindigkeit setzt FRITZ!Powerline1220E
die MIMO-Technik ein, die einen Stromkreis mit 3 Adern und Schutzkontaktsteckdosen
benötigt. Mit MIMO kann FRITZ!Powerline1220E auf der Phase und dem Schutzleiter
ein zusätzliches Aderpaar für die Datenübertragung bilden und das Leistungspoten-
tial gegenüber einer herkömmlichen Powerline-Verbindung um 60 - 80% steigern.
FRITZ!Powerline1220E ist auch in Stromkreisen mit 2 Adern einsatzfähig, sein volles
Leistungspotenzial kann in diesen Stromkreisen jedoch nicht ausgeschöpft werden.
20 21
Deutsch
Deutsch

Powerline-Netzwerk mit 1220E Set
Power / DSL
Internet
Festnetz
WLAN
Info
WLAN
WPS
DECT
DSL/TEL FON 1 FON 2 LAN 1 LAN 2 LAN 3 LAN 4Power FON S0
Power
LAN
Powerline •Security
Powerline-Netzwerk mit FRITZ!Powerline1220E Set herstellen
1. Stecken Sie die FRITZ!Powerline-Geräte in beliebige
Steckdosen Ihres Haushalts. 2. Schließen Sie Ihre FRITZ!Box sowie Computer oder ande- re Netzwerkgeräte mit den weißen LAN-Kabeln an. 3. Das Powerline-Netzwerk wird hergestellt, ist automa- tisch verschlüsselt und kann sofort verwendet werden.
22 23
Deutsch
Deutsch

Integrating additional
powerline devices
LAN
e •Security
L
L
LA
LA
A
A
A
t
LAN
t
Power/DSL
Internet
Festnetz
WLAN
Info
Powerline network with FRITZ!Powerline 1220E Set
LAN
e •Security
L
L
LA
LA
A
AN
N
AN
Power
LAN
Powerline •Security
Power
LAN
Powerline •Security
Das Powerline-Netzwerk von FRITZ!Powerline1220E Set erweitern
1. Stecken Sie das Powerline-Gerät, das Ihr Netzwerk
erweitern soll, in eine Steckdose.
2. Drücken Sie eine Sekunde lang auf den „Power-
line•Security“-Taster, um eine neue Verbindung
einzuleiten.
3. Drücken Sie innerhalb von 2Minuten eine Sekunde
lang auf den „Powerline-Security“-Taster eines Power-
line-Geräts in Ihrem bestehenden Powerline-Netzwerk.
24 25
Deutsch
Deutsch

FRITZ!Powerline in Ihrer FRITZ!Box
FRITZ!Powerline 1220E und andere
Powerline-Geräte sind Bestandteil Ihres
FRITZ!Box-Heimnetzes und werden in der
FRITZ!Box-Benutzeroberfläche in Powerline-
Profilen geführt.
In der FRITZ!Box-Bernutzeroberfläche
werden Powerline-Geräte mit Bezeich-
nungen und Geräteinformationen
angezeigt
können Sie Updates für FRITZ!Powerline-
Geräte starten
können Sie die Datenrate für Ihr
Powerline-Netzwerk und den damit ver-
bundenen Netzwerkgeräten ermitteln
können Sie die Leuchtdioden Ihres
FRITZ!Powerline-Geräts ausschalten
Technische Daten
• Maße: 132mm x 59mm x 78 mm
• 230V, 50Hz A/C
• 0°C bis +40°C
• Maximale Leistungsaufnahme: ca.
3Watt
• Durchschnittliche Leistungsaufnahme:
ca. 0,5W
• Gewicht: ca. 220g
• Gigabit-Powerline mit 2 x 2 MIMO-
Technik
• erweitert Ihr Heimnetz über die Strom-
leitung in Ihrem Haushalt
• Steckdose für maximale Last von 16
Ampere / 3600 W
• Powerline-Übertragung bis zu 1200
MBit/s (brutto) im Heimnetz für HD-
Video, Musik, Fotos, NAS-Anbindung,
Surfen und Gaming
• 2 x Gigabit Ethernet (1000 MBit/s) für
den Anschluss von Computer, Smart-
TV, Blu-ray, HiFi und Spielekonsole
• Powerline-Verbindung per Tasten-
druck: sicher verschlüsselt mit
AES-128-Bit
• Standardisiert nach HomePlug AV2,
kompatibel mit IEEE P1901
• Kompatibel mit Powerline-Geräten der
200-, 500 und 1200-MBit/s-Klasse
Entsorgung
FRITZ!WLAN Repeater 1220E und Kabel
dürfen gemäß europäischen Vorgaben
und deutschem Elektro- und Elektro-
nikgesetz (ElektroG) nicht über den
Hausmüll entsorgt werden. Bitte bringen
Sie sie nach der Verwendung zu den
Sammelstellen der Kommune.
CE- Konformitätserklärung
Hiermit erklärt AVM, dass sich das Gerät
in Übereinstimmung mit den grundle-
genden Anforderungen und den anderen
relevanten Vorschriften der Richtlinien
2014/30/EU, 2014/35/EU,
2009/125/EG sowie 2011/65/EU
befindet.
Die Langfassung der CE-Konformitätser-
klärung finden Sie in englischer Sprache
unter http://en.avm.de/ce
Deutsch
Deutsch
26 27

Power
LAN
Powerline•Security
Power
LAN
Powerline•Security
Power
LAN
Powerline•Security
• Conexión eléctrica
• Conexión a la red Powerline
Power
LAN
Powerline •Security
• Visualización del estado
• 3 Indicadores luminosos muestran el estado de
la conexión
LAN
•Security
• Establecer conexión segura a través de Powerline
• Configuración original de fábrica
LAN LAN
• Conexión de dispositivos de red
• Conexión a la red doméstica Ethernet
• Filtro de red que permite establecer conexiones
sin disturbios.
• Conexión con regletas
Seguridad
Utilice el adaptador
FRITZ!Powerline 1220E en un
lugar seco y libre de polvo, donde
no reciba la luz directa del sol
y asegúrese de que tengan
ventilación suficiente.
Conecte el FRITZ!Powerline 1220E
a una toma de corriente cercana.
FRITZ!Powerline 1220E ha sido
diseñado para la utilización en el
interior de edificios. No permita
que entre ningún tipo de líquido al
interior del dispositivo.
¡No abra el armazón del
FRITZ!Powerline 1220E! El abrirlo
y/o la manipulación por parte de
personal no especializado puede
poner en peligro a los usuarios.
Si desea limpiar el FRITZ!Powerline
1220E, desconéctelo primero de
la alimentación eléctrica. Para la
limpieza utilice un paño húmedo.
Embalaje y características del dispositivo
FRITZ!Powerline1220E
•1 FRITZ!Powerline 1220E
•1 cable LAN
Kit FRITZ!Powerline1220ESet
•2 FRITZ!Powerline1220E
•2 cables LAN
28 29
Español
Español

Este es el FRITZ!Powerline 1220E
En esta guía rápida se indica cómo usar y manejar FRITZ!Powerline 1220E. Si desea
mayor Información y especificaciones técnicas, consulte el manual en inglés en forma-
to PDF en nuestro sitio web en.avm.de/service.
Con el adaptador FRITZ!Powerline1220E se podrá transmitir datos con velocidad
Gigabit a través de la red eléctrica de su hogar. Sus dispositivos de red podrán inter-
cambiar datos que necesiten un amplio ancho de banda a través de esta conexión y
además tendrán acceso a su red doméstica y a la conexión al router de Internet.
Para empezar a trabajar conecte los dispositivos FRITZ!Powerline a una toma de co-
rriente y luego conecte FRITZ!Box, el ordenador y/u otros dispositivos de red y ¡listo!
A través del programa FRITZ!Powerline de AVM tendrá una vista general de la red
Powerline y podrá visualizar información detallada acerca de la conexión.
El kit FRITZ!Powerline 1220E Set, la variante con dos dispositivos, se ha configurado
desde fábrica el cifrado y podrá ser utilizado inmediatamente.
Cada adaptador FRITZ!Powerline 1220E adicional podrá ser conectado en pocos pasos
a la red Powerline ya existente.
¡Esperamos que aproveche al máximo FRTIZ!Powerline 1220E!
Mejorar la velocidad de transmisión
El funcionamiento de la red Powerline
depende de muchos factores. Con los
siguientes pasos podrá mejorar la
velocidad de transmisión de datos en su
red Powerline.
Conecte los dispositivos Powerline di-
rectamente en las tomas de corriente.
Conecte la regleta a la toma de corri-
ente del dispositivo Powerline.
Disminuye la velocidad de transmisi-
ón en la red Powerline
– en una conexión de varias fases
– si las cajas de conexiones se
encuentran entre sus dispositivos
Powerline
– si la conexión debe pasar por un in-
terruptor de protección, un reductor
de luz o un estabilizador
– cuando se utilizan máquinas de
perforación o aspiradoras.
Trate de minimizar este tipo de
situaciones que pueden tener efectos
negativos en la transmisión.
FRITZ!Powerline de AVM
Podrá manejar la red Powerline con ayuda
del programal FRITZ!Powerline de AVM.
En la interfaz de usuario podrá...
ver todos los dispositivos
FRITZ!Powerline así como los dispo-
sitivos de otros fabricantes que haya
conectado a su red Powerline
también podrá ver si la red Powerline
está protegida o no
además podrá ver los datos de conexi-
ón del dispositivo Powerline
podrá encender o apagar los indica-
dores luminosos de sus dispositivos
FRITZ!Powerline
actualizar el firmware de su dispositi-
vo Powerline
En la página en.avm.de/service/fritz-
powerline/software-for-fritzpowerline
podrá descargar gratuitamente el progra-
ma FRITZ!Powerline de AVM y utilizarlo en
los sistemas operativos Windows8.1/8/7
y Vista.
3130
Español
Español

Cable unifase (L)
Cable neutro (N)
Polo a tierra (PE)
Par adicional
Par estándar
a
l
l
l
l
P
Requisitos para velocidades Gigabit
Un circuito moderno tiene tres cables: el cable unifase (L), el neutro (N) y el polo a
tierra (PE). Circuitos más antiguos tienen a menudo sólo dos cables, el de fase (L)
y el neutro (PEN), que en este sistema asume la tarea del polo a tierra. Para poder
trasmitir de datos a velocidad Gigabit FRITZ!Powerline 1220E utiliza la tecnología
MIMO, que requiere del circuito de 3 cables y de tomas de contacto o polo a tierra.
Con MIMO FRITZPowerline 1220E puede convertir el cable de fase y el polo a tierra en
un par extra de cables para la transmisión de datos y aumentar así el potencial de
rendimiento en comparación con una conexión eléctrica convencional en un 60 - 80%.
FRITZ!Powerline1220E también se puede utilizar en un circuito con dos cables, sin
embargo, en estos circuitos no se podrá aprovechar todos su potencial de rendimiento.
Indicación del estado y el funcionamiento
Visualización/
Utilización
Estado
Power brilla está conectado a la corriente
parpadea lentamente está en modo de hibernación
fuera de servicio no está conectado a la alimentación de
corriente
LAN brilla el puerto LAN está ocupado
fuera de servicio no se ha conectado un cable LAN o
el dispositivo conectado vía LAN está
apagado
Powerline • Security brilla se ha conectado a la red Powerline y
está listo para el intercambio de datos
parpadea se está reiniciando o ajustando la
configuración de seguridad
fuera de servicio no se ha encontrado/reconocido un
dispositivos Powerline compatible, que
utilice la misma clave de red
presionar brevemente conectar a una red Powerline de
manera segura
presionar largamente restaurar
32 33
Español
Español

Red Powerline con FRITZ!Powerline1220E Set
Power / DSL
Internet
Festnetz
WLAN
Info
WLAN
WPS
DECT
DSL/TEL FON 1 FON 2 LAN 1 LAN 2 LAN 3 LAN 4Power FON S0
Power
LAN
Powerline •Security
Establecer una red Powerline con el FRITZ!Powerline 1220E
1. Conecte los dispositivos FRITZ!Powerline a una toma de
corriente. 2. Conecte su FRITZ!Box, un ordenador u otros dispositivos de red con ayuda del cable LAN blanco. 3. Se establecerá la red Powerline, que ya está protegida de fábrica y que podrá ser utilizada inmediatamente.
34 35
Español
Español

Conexión de otros
dispositivos Powerline
LAN
e •Security
L
L
LA
LA
A
A
A
t
LAN
t
Power/DSL
Internet
Festnetz
WLAN
Info
Red Powerline con el kit FRITZ!Powerline 1220E Set
LAN
e •Security
L
L
LA
LA
A
AN
N
AN
Power
LAN
Powerline •Security
Power
LAN
Powerline •Security
Ampliar la red Powerline del FRITZ!Powerline 1220E Set
1. Conecte el dispositivo Powerline, a través del que
desea ampliar la red, a una toma de corriente.
2. Para establecer una nueva conexión presione durante
un segundo el botón “Powerline•Security”.
3. Presione dentro de los siguientes 2 minutos por
un segundo el botón “Security” de un dispositivo
FRITZ!Powerline que se encuentre ya en la red Power-
line.
36 37
Español
Español

Datos técnicos
•Altura 132mm x Ancho 59mm x
Profundidad 78mm
•230V, 50Hz AC
•0°C hasta +40°C
•Capacidad promedio: 3 vatios
•Consumo de energía en hibernación
aprox. 0,5 vatios
•Peso: aprox. 220gramos
•Gigabit Powerline con la técnica
MIMO 2 x 2
•Amplia la red doméstica a través de la
conexión eléctrica del hogar
•Toma de corriente para una carga
máxima de 16 A / 3600 vatios
•Transmisión con hasta 1200 Mbps
(vel. bruta) en la red doméstica para
vídeo en HD, música, fotos, conectivi-
dad NAS, navegación, juegos
•2 x Gigabit Ethernet (1000Mbps) para
conectar televisores Smart TV, Blu-ray,
HiFi y consolas
•Conexión con sólo presionar un botón;
cifrado seguro con AES de 128 bits
•Estandarizado según HomePlugAV2,
compatible con IEEE P1901
•Compatible con dispositivos Power-
line de la clase de 200, 500 y 1200
Mbps
Reciclaje
El adaptador FRITZ!Powerline 1220E y
sus cables se deben reciclar de acuerdo
con las normas europeas de reciclaje y no
con los residuos urbanos normales. Lleve
por favor estas piezas a los centros de
reciclaje de su comuna.
Declaración de Conformidad CE
Por la presente declara AVM, que el
dispositivo cumple con los requisitos
esenciales y las disposiciones
pertinentes de las Directivas
2014/30/UE, 2014/35/UE, 2009/125/CE
y 2011/65/UE.
Podrá descargar la declaración CE
completa (en idioma inglés) en la página
http://en.avm.de/ce.
FRITZ!Powerline en su FRITZ!Box
FRITZ!Powerline 1220E y otros dispositivos
Powerline hacen parte de la red doméstica
de su FRITZ!Box y serán listados en los per-
files Powerline que encontrará en la interfaz
de usuario de FRITZ!Box.
En la interfaz de usuario de FRITZ!Box
podrá ver los dispositivos Powerline, con
sus nombres y información correspon-
diente
podrá iniciar la actualización de
FRITZ!Powerline
podrá determinar la velocidad de
transmisión de su red Powerline y de los
dispositivos conectados a ella
podrá apagar los indicadores luminosos
de sus dispositivos FRITZ!Powerline
Español
Español
38 39
