Properties
• expands the home network over the electrical
wiring—immediately ready for operation
• with internal socket - no power outlets blocked
for use
• Internet connection “out of the box”: FRITZ!Box
and FRITZ!Powerline are a perfect match
• robust data transmission through the latest
500-Mbit/s powerline technology
• low consumption and power saving standby
operation
• compatible with IEEEP1901
• clear, self-explanatory user interface for simple
operation

Deutsch .............................................. 4
English .............................................. 10
Español ............................................ 16
Français ............................................ 22
Italiano ............................................ 28
Nederlands ............................................ 34

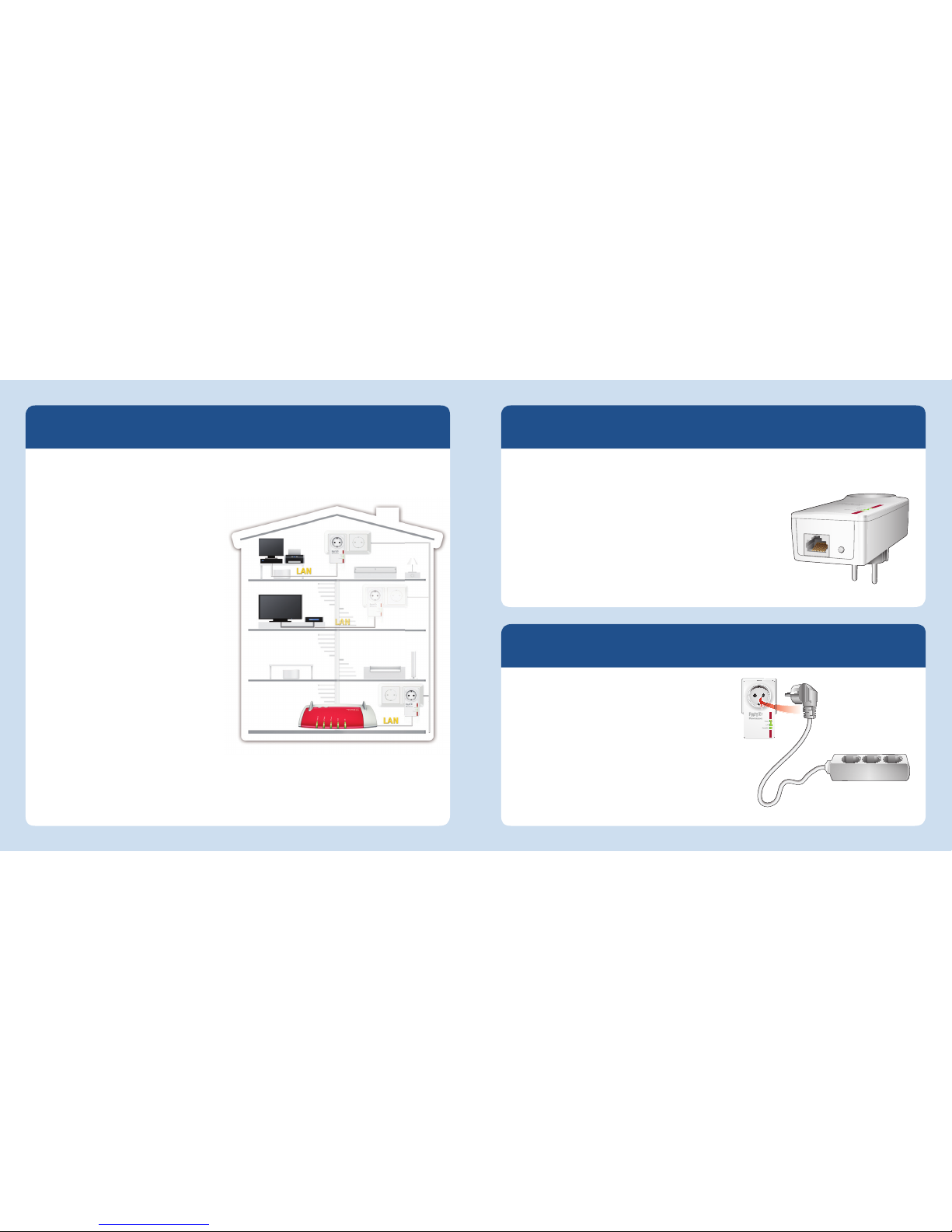

Das ist FRITZ!Powerline 530E
Mit FRITZ!Powerline 530E können Sie das vorhandene Stromnetz in Ihrem Haushalt für
die Übertragung von Daten nutzen.
Für die Inbetriebnahme stecken Sie die
FRITZ!Powerline-Adapter in beliebige
Steckdosen Ihres Haushalts. An die
FRITZ!Powerline-Adapter schließen Sie
Ihre FRITZ!Box sowie Computer oder
weitere Netzwerkgeräte an – fertig.
Mit dem Programm AVM FRITZ!Powerline
verwalten Sie Ihr Powerline-Netzwerk
und können detaillierte Verbindungs-
informationen abrufen.
FRITZ!Powerline 530E Set ist ab Werk
verschlüsselt voreingestellt und kann
sofort verwendet werden.
Sie können Ihr Powerline-Netzwerk mit
weiteren Powerline-Adaptern beliebiger
Hersteller jederzeit mit wenigen Hand-
griffen erweitern.
Taster und LAN-Schnittstelle
FRITZ!Powerline 530E hat einen Security-Taster für die manuelle Bedienung und eine
LAN-Schnittstelle für den Anschluss von Computern und Netzwerkgeräten.
Mit dem Security-Taster können Sie FRITZ!Powerline 530E
in ein bestehendes Powerline-Netzwerk einbinden
(siehe Seite 7)
in die Werkseinstellungen zurücksetzen
(10 bis 15 Sekunden gedrückt halten)
Interne Steckdose
Die interne Steckdose von FRITZ!Powerline
hat einen Netzfilter für störungsfreie
Verbindungen. Stecken Sie FRITZ!Powerline
daher immer direkt in die Steckdosen Ihres
Haushalts und schließen Sie Steckdosen-
leisten und andere Geräte an die interne
Steckdose an. Auf diese Weise erzielen Sie
optimale Verbindungen ohne die Steck-
dosen Ihres Haushalts zu blockieren.
Security
54
Deutsch
Deutsch

Powerline-Netzwerk mit FRITZ!Powerline 530E
1. Stecken Sie FRITZ!Powerline 530E in
eine Steckdose.
2. Drücken Sie eine Sekunde lang auf den
Security-Taster, um eine neue Verbin-
dung einzuleiten.
3. Drücken Sie innerhalb von 2 Minuten
eine Sekunde lang auf den Security-Ta-
ster eines Powerline-Adapters in Ihrem
bestehenden Powerline-Netzwerk.
Damit ist Ihr Powerline-Netzwerk erwei-
tert. Sie können zusätzliche Netzwerk-
geräte anschließen.
1. Stecken Sie die FRITZ!Powerline-
Adapter in beliebige Steckdosen Ihres
Haushalts.
2. Schließen Sie Ihre FRITZ!Box sowie
Computer oder andere Netzwerkgeräte
mit den weißen LAN-Kabeln an.
3. Das Powerline-Netzwerk wird herge-
stellt, ist automatisch verschlüsselt und
kann sofort verwendet werden.

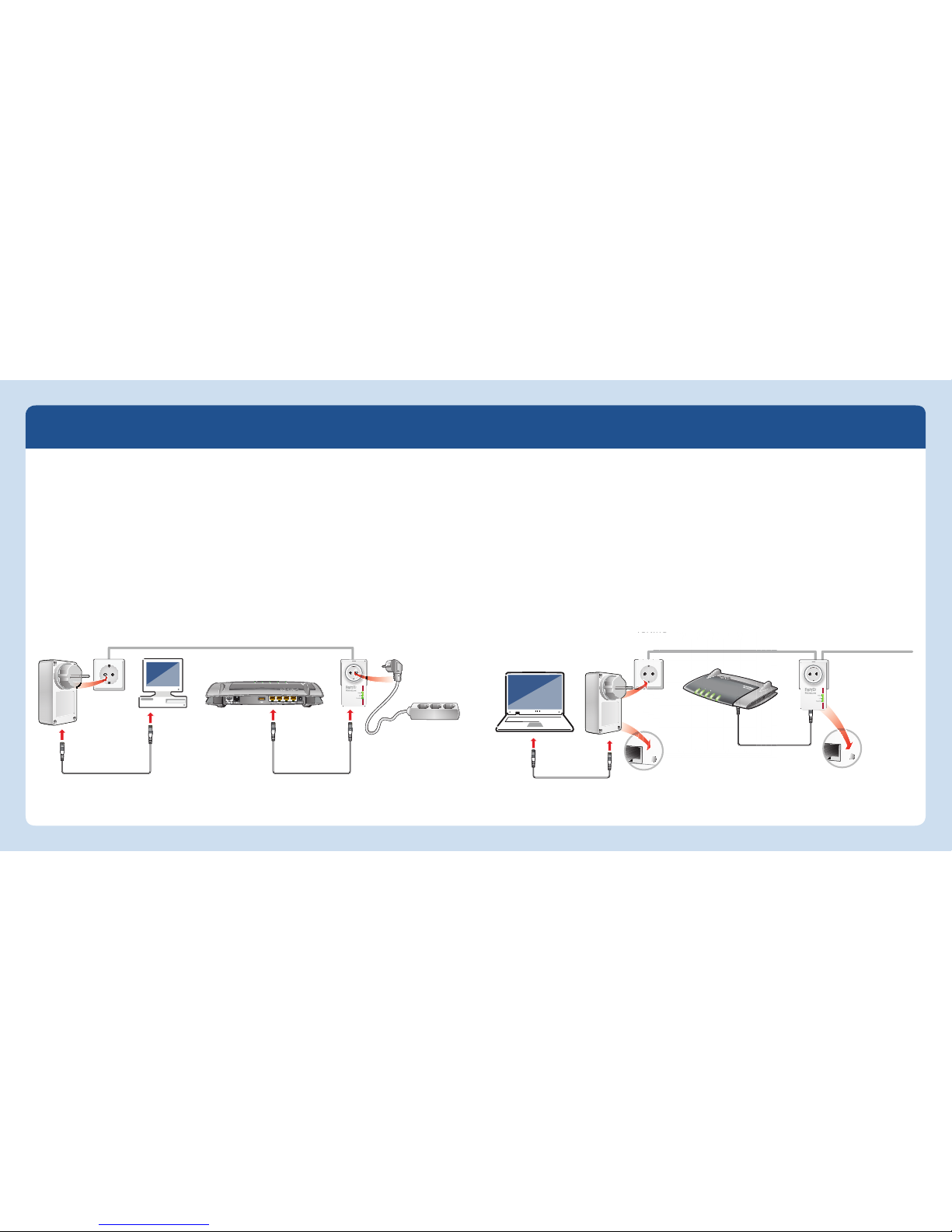

Powerline-Netzwerk mit FRITZ!Powerline 530E Set herstellen FRITZ!Powerline 530E in ein bestehendes Powerline-Netzwerk einbinden
weitere Powerline-
Adapter einbinden
Powerline-Netzwerk mit
FRITZ!Powerline 530E Set
r einbinden
r einbinden
Power/DSL
Internet
Festnetz
WLAN
Info
bestehendes Powerline-
Netzwerk
Deutsch
Deutsch
76

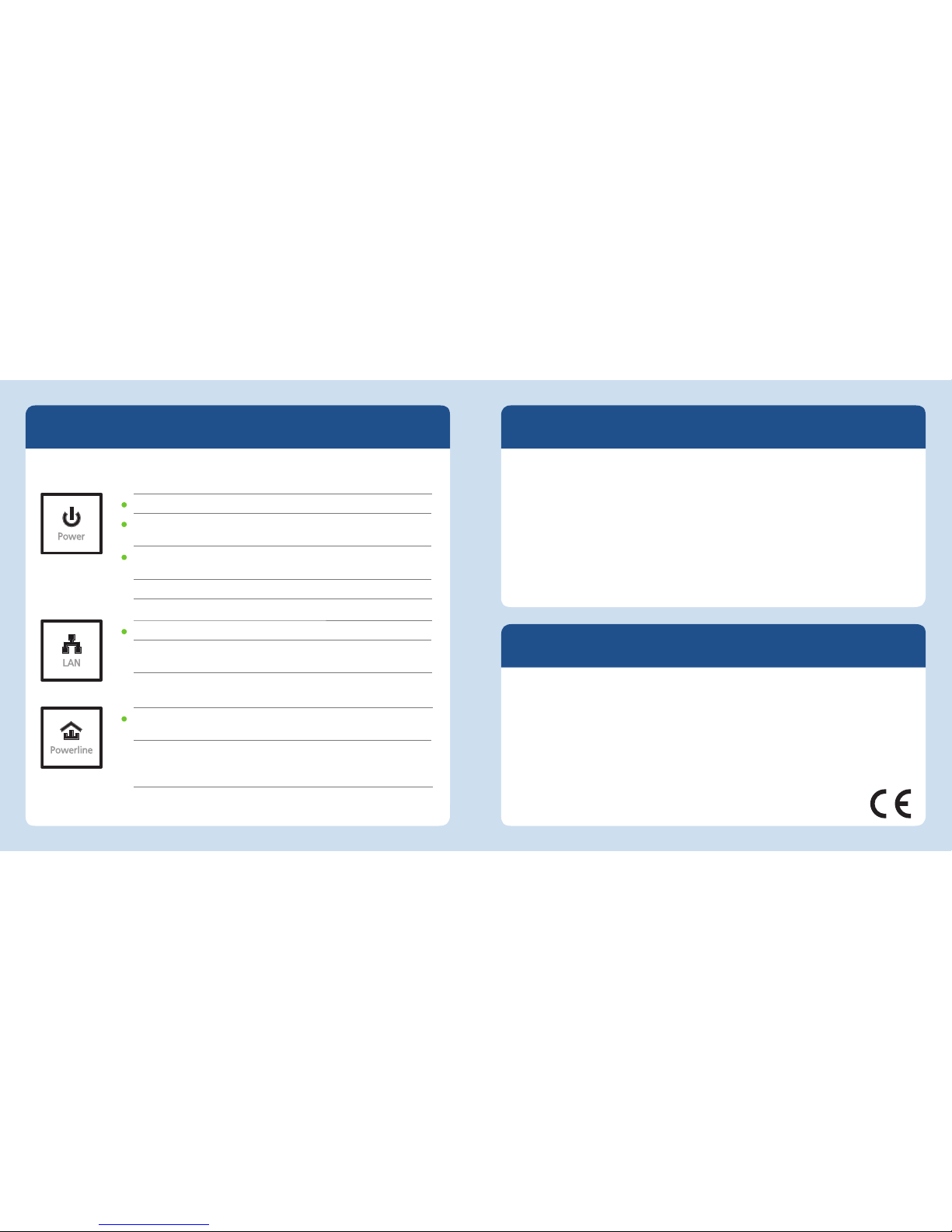

FRITZ!Powerline-Adapter – Statusanzeige
Die Leuchtdioden des FRITZ!Powerline-Adapters zeigen folgende Zustände an:
leuchtet FRITZ!Powerline wird mit Strom versorgt
blinkt FRITZ!Powerline startet neu oder ändert
Sicherheitseinstellungen
blinkt
(alle 15 Sekunden)
FRITZ!Powerline ist im Stand-by
aus FRITZ!Powerline wird nicht mit Strom versorgt
leuchtet Der LAN-Anschluss ist belegt
aus Es ist kein LAN-Kabel angeschlossen oder das
Gerät am LAN-Kabel ist ausgeschaltet
leuchtet FRITZ!Powerline ist mit dem Powerline-Netzwerk
verbunden und empfängt oder sendet Daten
aus FRITZ!Powerline hat keine kompatiblen
Powerline-Geräte erkannt oder keine Geräte
erkannt, die denselben Netzwerkschlüssel
verwenden
Sicherheit und Handhabung
Betreiben Sie die FRITZ!Powerline-Adapter an einem trockenen und staubfreien
Ort ohne direkte Sonneneinstrahlung und sorgen Sie für ausreichende Belüftung.
Die FRITZ!Powerline-Adapter sind für die Verwendung in Gebäuden vorgesehen. Es
dürfen keine Flüssigkeiten in das Innere der FRITZ!Powerline-Adapter eindringen.
Es dürfen keine FRITZ!Powerline-Adapter hintereinander gesteckt werden.
Öffnen Sie die Gehäuse der FRITZ!Powerline-Adapter nicht. Durch unbefugtes
Öffnen und unsachgemäße Reparaturen können Sie sich in Gefahr bringen.
Trennen Sie FRITZ!Powerline für die Reinigung vom Stromnetz und verwenden Sie
dafür ein feuchtes Tuch.
CE-Erklärung
FRITZ!Powerline 530E erfüllt die grundlegenden Anforderungen der EU-Richtlinie 2004/108/
EG (Richtlinie über Elektromagnetische Verträglichkeit, EMV), der EU-Richtlinie 2006/95/
EG (Niederspannungsrichtlinie), der EU-Richtlinie 2009/125/EG (Anforderungen an die
umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte) sowie 2011/65/EU
(Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro-und Elektronikgeräten).
Die Konformität von FRITZ!Powerline 530E mit den genannten Richtlinien wird durch das CE-
Zeichen bestätigt. Die ausführliche CE-Konformitätserklärung finden Sie im Handbuch (PDF) im
Internet unter: avm.de/handbuecher.
98
Deutsch
Deutsch

This Is the FRITZ!Powerline 530E
With FRITZ!Powerline 530Eyou can use the existing electrical wiring in your home for
data transmission.
To start operation, plug the
FRITZ!Powerline adapter into any
outlets in your home. Just connect
your FRITZ!Box and computers or other
network devices to the FRITZ!Powerline
adapter—and you’re finished.
With the AVM FRITZ!Powerline software
you manage your powerline network
and can view detailed information
about connections.
As the FRITZ!Powerline 530E Set is pre-
configured and encrypted upon delivery,
it is ready for immediate use.
You can add additional powerline
adapters from any manufacturers to
your powerline network at any time in
just a few simple steps.
Button and LAN Port
FRITZ!Powerline 530E has two buttons for manual operation and one LAN port for
connecting to computers and network devices.
With the “Security” button on FRITZ!Powerline 530E you can
integrate the device into an existing powerline
network (see page 13)
restore the factory settings (hold down for 10
to 15 seconds)
The Internal Plug
FRITZ!Powerline’s internal plug has a
line filter to protect connections from
interference. So always connect the
FRITZ!Powerline adapter directly to the
outlets in your home and then connect the
power outlet strip and other devices to
the internal plug. This provides for high-
quality connections without blocking your
electrical outlets.
Security
1110
English
English

Powerline Network with FRITZ!Powerline 530E
1. Insert the FRITZ!Powerline 530E into
an electrical outlet.
2. Press the “Security” button for onese-
cond to establish a new connection.
3. Within 2 minutes, press the “Secu-
rity” button on a powerline adapter
already connected to your existing
powerline network and hold it down
for onesecond.
This expands your powerline network.
You can connect additional network
device.
1. Plug the FRITZ!Powerline adapters into
any outlets in your home.
2. Connect your FRITZ!Box and compu-
ters or other network devices using
the white LAN cables.
3. The powerline network is established,
automatically encrypted, and can be
used immediately.
Establishing a Powerline Network with FRITZ!Powerline 530E Set Integrating FRITZ!Powerline 530E into an Existing Powerline Network
Integrating additional
powerline adapters
Powerline network with
FRITZ!Powerline 530E
ne adapters
ne ad
ap
te
rs
p
p
p
p
Power/DSL
Internet
Festnetz
WLAN
Info
An existing
powerline network
1312
English
English

FRITZ!Powerline Adapter: Status Display
The FRITZ!Powerline adapter LEDs indicate the following:
Security and Handling
Operate the FRITZ!Powerline adapters in a dry place that is free of dust and protected
from direct sunlight and provide for sufficient ventilation.
The FRITZ!Powerline adapters are intended for indoor use only. Never let liquids get
inside the FRITZ!Powerline adapters.
No FRITZ!Powerline adapters can be plugged together.
Do not open the housings of the FRITZ!Powerline adapters. The devices contain hazard-
ous components and should only be opened by authorized repair technicians.
To clean the FRITZ!Powerline, disconnect it from the electrical mains and wipe it with a
damp cloth.
CE Declaration
FRITZ!Powerline 530E satisfies the essential requirements of the improved EMC Directive
2004/108/EC (Electromagnetic Compatibility), the Low Voltage Directive (LVD) 2006/95/EC
(Electrical Equipment Designed for Use within Certain Voltage Limits), as well as the EU Directive
2009/125/EC (Ecodesign Requirements for Energy-related Products) and the 2011/65/EU
(RoHS Directive: on the restriction of the use of certain hazardous substances in electrical and
electronic equipment). The CE symbol confirms that FRITZ!Powerline 530E conforms with the
above mentioned regulations. The comprehensive declaration of CE conformity is included in the
manual (PDF) in the Internet under: avm.de/en/service/manuals.
on FRITZ!Powerline has electrical power
flashes FRITZ!Powerline is restarting or configuring
security settings
flashing
(every 15seconds)
FRITZ!Powerline is on standby
off FRITZ!Powerline has no electrical power
on The LAN port is in use
off No LAN cable is connected or the device on the
LAN cable is switched off
on FRITZ!Powerline is connected with the powerline
network and sending or receiving data
off FRITZ!Powerline did not detect any compatible
powerline devices or did not detect any devices
that use the same network key
1514
English
English

Botón y puerto LAN
El adaptador FRITZ!Powerline 530E tiene un botón que podrá manejar manualmente y
un puerto LAN al que podrá coenctar un ordenador u otro dispositivo de red.
Con el botón “Security” del FRITZ!Powerline 530E podrá
conectarse a una red Powerline ya existente
(ver página 19).
o restablecer la configuración de fábrica
(presionándolo durante 10 a 15 segundos).
Este es el FRITZ!Powerline 530E
Con el FRITZ!Powerline 530E podrá utilizar la conexión eléctrica existente en su hogar
para la transmisión de datos.
Para poner en marcha el adaptador
FRITZ!Powerline insertelo a una toma
de corriente en su casa. Luego sólo
tendrá que conectar al adaptador
FRITZ!Powerline su FRITZ!Box y el
ordenador u otros dispositivos de red.
A través del programa AVM
FRITZ!Powerline tendrá una vista
general de su red Powerline y podrá
visualizar información detallada acerca
de la conexión.
En el kit completo FRITZ!Powerline
530E Set ya se ha configurado desde
fábrica el cifrado y podrá ser utilizado
inmediatamente.
También podrá ampliar en pocos pasos
su red Powerline en cualquier momento
con adaptadores Powerline de otros fabricantes.
La toma de corriente interna de
FRITZ!Powerline tiene un filtro de red que
permite establecer conexiones sin distur-
bios. Inserte el adaptador FRITZ!Powerline
siempre directamente a una toma de
corriente, a la toma de corriente interna
podrá conectar una prolongación y otros
dispositivos. De esta manera logrará una
conexión óptima, sin perder la toma de
corriente que utilice.
Toma de corriente interna
Security
1716
Español
Español

1. Conecte el FRITZ!Powerline 530E a una
toma de corriente.
2. Para establecer una nueva conexión
presione durante un segundo el botón
“Security”.
3. Presione dentro de los siguientes
2 minutos por un segundo el
botón “Security” de un adaptador
FRITZ!Powerline que se encuentre ya
en la red Powerline.
De esta manera habrá ampliado su red
Powerline. Ahora podrá conectar otros
dispositivos de red.
Red Powerline con FRITZ!Powerline 530E
1. Conecte los dos adaptadores
FRITZ!Powerline a una toma de
corriente.
2. Conecte su FRITZ!Box, un ordenador
u otros dispositivos de red con ayuda
del cable LAN blanco.
3. Se establecerá la red Powerline, que
ya está cifrada desde fábrica y que
podrá ser utilizada inmediatamente.
Establecer una red Powerline con el FRITZ!Powerline 530E Conectar un adaptador FRITZ!Powerline 530E a una red Powerline existente
otros adaptadores
Powerline
Red Powerline con
FRITZ!Powerline 530E Set
werline
werline
Power/DSL
Internet
Festnetz
WLAN
Info
red Powerline
ya existente
1918
Español
Español

Adaptador FRITZ!Powerline – Vista de estado
A través de los diodos del adaptador FRITZ!Powerline se visualizarán los siguientes
estados:
Seguridad y Manejo
Utilice los adaptadores FRITZ!Powerline en lugar seco y libre de polvo, donde no
reciba la luz directa del sol y asegúrese de que tengan ventilación suficiente.
Los adaptadores FRITZ!Powerline han sido diseñados para la utilización en el
interior de edificios. No permita que entre ningún tipo de líquido al interior de los
adaptadores FRITZ!Powerline.
No se pueden contectar adaptadores FRITZ!Powerline en cadena.
¡No abra el armazón de los adaptares FRITZ!Powerline! La manipulación por parte
de personal no especializado puede poner en peligro a los usuarios.
Antes de limpiar los adaptadores desconectelos y sólo utilice un paño húmedo.
Declaración CE
FRITZ!Powerline 530E cumple con las exigencias de la directiva 2004/108/CE (Directiva sobre
la compatibilidad electromagnética), la directiva 2006/95/CE (Baja Tensión), la directiva
2009/125/CE (Requisitos de diseño ecológico para los productos relacionados con la energía) así
como la directiva 2011/65/UE (Directiva sobre las restricciones a la utilización de determinadas
sustancias peligrosas en aparatos eléctricos y electrónicos). El símbolo CE confirma que
FRITZ!Powerline 530E cumple con las directivas mencionadas anteriormente. La declaración
detallada de cumplimiento con las normas de la Unión Europea se encuentra disponible en el
manual electrónico en formato PDF (en inglés) que podrá descargar en el siguiente enlace:
avm.de/en/service/manuals
brilla FRITZ!Powerline está conectado a la alimenta-
ción de corriente
parpadea RITZ!Powerline se inicia de nuevo o se está
cambiando la configuración de seguridad
parpadea
(cada 15 seg.)
FRITZ!Powerline ist está en modo suspendido.
fuera de servicio FRITZ!Powerline no está conectado a la corriente.
brilla El puerto LAN está ocupado.
off No se ha conectado un cable LAN o
el dispositivo conectado vía LAN está apagado
brilla FRITZ!Powerline se ha conectado a la red Power-
line y puede recibir o enviar datos
fuera de servicio FRITZ!Powerline no ha encontrado o reconocido
un dispositivo Powerline compatible, que utilice
la misma clave de red
2120
Español
Español

FRITZ!Powerline 530E
Avec FRITZ!Powerline530E, vous pouvez utiliser le réseau d’alimentation électrique de
votre domicile pour transmettre des données.
Pour les mettre en service, branchez
les adaptateurs FRITZ!Powerline sur les
prises de courant de votre choix à votre
domicile. Ensuite, connectez-y votre
FRITZ!Box ainsi que des ordinateurs ou
d’autres périphériques réseau – et le
tour est joué!
Le programme FRITZ!Powerline d’AVM
vous permet de gérer votre réseau
Powerline et d’appeler des informations
détaillées sur les connexions.
Préconfiguré et crypté dès la sortie
d’usine, FRITZ!Powerline530E est
immédiatement prêt à l’emploi.
Vous pouvez élargir votre réseau
Powerline simplement et à tout moment
en y ajoutant les adaptateurs Powerline des fabricants de votre choix.
Touche et interfaceLAN
FRITZ!Powerline530E dispose d’une touche Security destinée à une utilisation manuelle ainsi
que d’une interfaceLAN destinée à la connexion des ordinateurs et des périphériques réseau.
La toucheSecurity vous permet
d’intégrer FRITZ!Powerline530E à un
réseau Powerline existant (voir page 25),
de rétablir la configuration du f
abricant (appuyer entre 10 à15 secondes).
Prise de courant interne
La prise de courant interne de FRITZ!Powerline
est équipée d’un filtre de ligne assurant une
connexion sans perturbations. C’est pourquoi
il est impératif d’insérer FRITZ!Powerline
directement dans les prises de courant de votre
domicile, et de brancher vos blocs multiprises
et autres appareils à la prise de courant
interne. Cela vous permettra de bénéficier des
meilleures connexions possibles sans bloquer
les prises de courant de votre domicile.
Security
2322
Français
Français

Réseau Powerline avec FRITZ!Powerline 530E
1. Branchez FRITZ!Powerline530E sur une
prise de courant.
2. Appuyez sur la touche Security pendant
une seconde afin d’établir une nouvelle
connexion.
3. Dans un intervalle de 2minutes, appuyez
pendant une seconde sur la touche
Security d’un autre adaptateur Powerline
au sein de votre réseau Powerline.
4. Votre réseau Powerline est élargi. Vous
pouvez connecter d’autres périphériques
réseau
1. Branchez les deux adaptateurs de
FRITZ!Powerline sur les prises de cou-
rant de votre choix à votre domicile.
2. Raccordez votre FRITZ!Box ainsi que les
ordinateurs ou autres périphériques
réseau à l’aide des câblesLAN de
couleur blanche.
3. Le réseau Powerline est en cours
d’établissement; il est automatique-
ment crypté et immédiatement prêt à
l’emploi.
Établir le réseau Powerline avec FRITZ!Powerline 530ESet Intégrer FRITZ!Powerline 530E à un réseau Powerline existant
autres Powerline
adaptateurs
Réseau Powerline avec
FRITZ!Powerline 530E
ptateur
s
ptateurs
Power/DSL
Internet
Festnetz
WLAN
Info
réseaux Powerline
déjà existants
2524
Français
Français

DéclarationCE
FRITZ!Powerline 530E est conforme aux prescriptions essentielles de la directive 2004/108/
CE de l’UE (directive relative à la compatibilité électromagnétique, CEM), de la directive
2006/95/CE de l’UE (directive relative à la basse tension), de la directive 2009/125/CE de
l’UE (exigences en matière d’écoconception applicables aux produits liés à l’énergie) et de la
directive 2011/65/UE (limitation de l’utilisation de certaines substances dangereuses dans les
équipements électriques et électroniques). La conformité de FRITZ!Powerline 530E aux directives
susmentionnées est confirmée par la marqueCE de conformité. Pour une déclarationCE de
conformité détaillée, veuillez vous reporter au manuel (PDF) sur Internet à
l’adresse suivante: avm.de/en/service/manuals.
Sécurité et maniement
Utilisez les adaptateurs FRITZ!Powerline dans des endroits secs, sans poussière et sans
exposition directe aux rayons du soleil tout en vous assurant que les endroits choisis
permettent une aération suffisante.
Les adaptateurs FRITZ!Powerline sont destinés à être utilisés à l’intérieur d’un bâtiment.
Aucun liquide ne doit pénétrer à l’intérieur.
Les adaptateurs FRITZ!Powerline ne doivent pas être branchés les uns aux autres.
N’ouvrez pas le boîtier des adaptateurs FRITZ!Powerline. Ouvrir le boîtier alors que vous n’y
êtes pas autorisé ou procéder à des réparations inappropriées peut vous mettre en danger.
Pour nettoyer FRITZ!Powerline, débranchez l’appareil du réseau d’alimentation électrique et
utilisez un chiffon humide.
Adaptateur FRITZ!Powerline – affichage de l’état
Les diodes électroluminescentes de l’adaptateur FRITZ!Powerline signalent les états
suivants:
allumée FRITZ!Powerline est alimenté en courant.
clignote FRITZ!Powerline redémarre ou configure
des paramètres de sécurité.
clignote (toutes
les 15secondes)
FRITZ!Powerline est en veille.
désactivée FRITZ!Powerline n’est pas alimenté en courant.
allumée Le portLAN est occupé.
désactivée Aucun câble LAN n’est raccordé ou bien le
périphérique branché au câbleLAN est éteint.
allumée FRITZ!Powerline est connecté au réseau
Powerline et reçoit ou envoie des données.
désactivée FRITZ!Powerline n’a reconnu aucun périphérique
Powerline compatible ou aucun périphérique
utilisant la même clé réseau.
2726
Français
Français

Questo è FRITZ!Powerline 530E
Con FRITZ!Powerline 530E potete usare la rete elettrica della vostra casa per trasmet-
tere dati.
Per metterli in funzione, inserite gli
adattatori FRITZ!Powerline nelle prese
della casa di vostra scelta. Collegate
agli adattatori FRITZ!Powerline il
FRITZ!Box e i computer o altre periferi-
che di rete. Ecco fatto!
Il programma AVM FRITZ!Powerline vi
aiuta a gestire la rete Powerline e ad
accedere a informazioni dettagliate
sulla connessione.
Il kit FRITZ!Powerline 530E è preim-
postato di fabbrica e si può utilizzare
subito.
Potete ampliare la vostra rete Powerline
in qualsiasi momento con altri adatta-
tori Powerline di altri produttori e con
poche operazioni.
Tasto e interfaccia LAN
FRITZ!Powerline 530E è dotato di un tasto Security per il comando manuale e di un’in-
terfaccia LAN a cui si possono collegare computer e periferiche di rete.
Il tasto Security permette di aggiungere FRITZ!Powerline 530E
ad una rete Powerline già disponibile (vedi pag. 31)
e di ripristinarne le impostazioni di fabbrica
(tenere premuto da 10 a 15 secondi)
Presa di corrente interna
La presa di corrente interna di
FRITZ!Powerline è dotata di un filtro
di rete che libera le connessioni dalle
interferenze. Per questo motivo, innestate
FRITZ!Powerline sempre direttamente nelle
prese di corrente domestiche e collegate le
prese multiple ed altri dispositivi alla presa
di corrente interna. In questo modo, otter-
rete connessioni ottimali senza bloccare le
prese domestiche.
Security
2928
Italiano
Italiano

Rete Powerline con FRITZ!Powerline 530E
1. Inserite FRITZ!Powerline 530E in una
presa di corrente.
2. Premete per un secondo il tasto Securi-
ty per iniziare una nuova connessione.
3. Entro 2 minuti, premete per un secon-
do il tasto Security di un adattatore
Powerline della vostra rete Powerline.
La rete Powerline è stata ampliata. Po-
tete collegare altre periferiche di rete.
1. Inserite l’adattatore FRITZ!Powerline
in una presa qualsiasi della casa.
2. Collegate il FRITZ!Box e i computer o
altre periferiche di rete con i cavi LAN
bianchi.
3. A questo punto, viene creata la rete
Powerline, che è codificata automati-
camente e si può utilizzare subito.
Creazione della rete Powerline con il kit FRITZ!Powerline 530E Aggiungere FRITZ!Powerline 530E ad una rete Powerline già disponibile
altri adattatori
Powerline
rete Powerline con
FRITZ!Powerline 530E
werline
werline
Power/DSL
Internet
Festnetz
WLAN
Info
reti Powerline
esistenti
3130
Italiano
Italiano

Adattatore FRITZ!Powerline – indicazione di stato
I LED dell’adattatore FRITZ!Powerline visualizzano i seguenti stati:
Dichiarazione CE
FRITZ!Powerline 530E soddisfa i requisiti della direttiva UE 2004/108/CE (direttiva EMC sulla
compatibilità elettromagnetica), della direttiva UE 2006/95/CE (direttiva sulla bassa tensione),
della direttiva UE 2009/125/CE (specifiche per la progettazione ecocompatibile dei prodotti
connessi all’energia) e 2011/65/UE (restrizione dell’uso di determinate sostanze pericolose nelle
apparecchiature elettriche ed elettroniche). La conformità di FRITZ!Powerline 530E alle direttive
menzionate è confermata dalla presenza del marchio di conformità CE.
La dichiarazione di conformità CE completa si trova nel manuale (PDF) scaricabile in Internet da:
avm.de/en/service/manuals.
Sicurezza e impiego
Utilizzate gli adattatori FRITZ!Powerline in un ambiente asciutto, privo di polvere,
protetto dalle irradiazioni solari e sufficientemente ventilato.
Gli adattatori FRITZ!Powerline sono concepiti per essere usati all’interno degli edifici.
Evitate che si infiltrino liquidi negli adattatori FRITZ!Powerline.
Non è consentito innestare gli adattatori FRITZ!Powerline l’uno nell’altro.
Non aprite la scatola degli adattatori FRITZ!Powerline. L’apertura non autorizzata e le
riparazioni inadeguate possono provocare situazioni di pericolo per gli utenti stessi.
Prima di pulire FRITZ!Powerline staccatelo dalla rete elettrica e usate un panno umido.
acceso FRITZ!Powerline viene alimentato con la corrente
lampeggia FRITZ!Powerline si riavvia oppure esegue impo-
stazioni di sicurezza
lampeggia
(ogni 15 secondi)
FRITZ!Powerline si trova in stand-by
spento FRITZ!Powerline non viene alimentato con la
corrente
acceso la porta LAN è occupata
spento non è collegato nessun cavo LAN oppure l’appa-
recchio collegato al cavo LAN è spento
acceso FRITZ!Powerline è collegato con la rete Powerline
e riceve o invia dati
spento FRITZ!Powerline non ha identificato nessun
apparecchio Powerline compatibile o nessun
apparecchio che usi la stessa chiave di rete
3332
Italiano
Italiano

Dat is FRITZ!Powerline 530E
Met FRITZ!Powerline 530E kunt u het aanwezige stroomnet in uw woning voor de
overdrachtvan gegevens gebruiken.
Voor de ingebruikname sluit u
deFRITZ!Powerline-adapter aan op
eenwillekeurige contactdoos in uw
woning.Vervolgens sluit u uw FRITZ!Box
en uwcomputer of andere netwerkap-
paratuuraan op de FRITZ!Powerline-
adapter –klaar.
Met het programma
AVMFRITZ!Powerline beheert u
uwPowerline-netwerk en kunt ugedetail-
leerde verbindingsinformatieoproepen.
FRITZ!Powerline 530E Set is vooraf in
defabriek ingesteld en versleuteld en
kanmeteen worden gebruikt.
In een handomdraai voegt u een extra
Powerline-adapter van een welker fabri-
kant toe aan uw Powerline-Netwerk.
Knop en LAN-aansluiting
FRITZ!Powerline 530E heeft een Securtity-knop voor handmatige bediening en een
LAN-poort voor het aansluiten van computers en netwerkapparaten.
Met de Securtiy-knop kunt u de FRITZ!Powerline 530E
in een bestaand Powerline-netwerk
integreren (zie pagina 37)
Terugzetten op fabrieksinstellingen
(10 tot 15 seconden ingedrukt houden)
Geintegreerde contactdoos
De geintegreerde contactdoos van de
FRITZ!Powerline heeft een netfilter
voor storingsvrije verbindingen. Sluit u
FRITZ!Powerline darom altijd direkt aan op
de wandcontactdoos en sluit u verleng-
kabels en andere apparaten aan op de
geintegreerde contactdoos. Op deze manier
maakt u optimale verbindingen  mogelijk
zonder contactdozen te verliezen.
Security
3534
Nederlands
Nederlands

Powerline-netwerk met FRITZ!Powerline 530E
1. Sluit de FRITZ!Powerline adapterop
willekeurige contactdozenin uw woning
aan.
2. Sluit uw FRITZ!Box en uw computer
ofandere netwerkapparatuur aan met
dewitte LAN-kabels.
3. Het Powerline-netwerk wordt tot stand-
gebracht, is automatisch versleuteld
enkan meteen worden gebruikt.
Powerline-netwerk met FRITZ!Powerline 530E Set tot stand brengen
1. Sluit FRITZ!Powerline 530E aan op
eencontactdoos.
2. Druk één seconde lang de security-
knopin om een nieuwe verbinding te
starten.
3. Druk binnen 2 minuten één seconde-
lang op de securityknop van eenPow-
erline-adapter in uw bestaandePower-
line-netwerk.
Hiermee is uw Powerline-netwerkuitge-
breid. U kunt bijkomendenetwerkappa-
ratuur aansluiten.
FRITZ!Powerline 530E in een bestaand Powerline-netwerk integreren
andere Powerline-
adapter
owerline-netwerk met
FRITZ!Powerline 530E
ap
ter
apter
p
p
Power/DSL
Internet
Festnetz
WLAN
Info
bestaand
Powerline-netwerk
3736
Nederlands
Nederlands

FRITZ!Powerline-adapter – statusweergave
De leds van de FRITZ!Powerline-adapter geven de volgende toestanden aan:
brandt FRITZ!Powerline wordt van stroom voorzien
knippert FRITZ!Powerline start opnieuw op of wijzigt de
veiligheidsinstellingen
knippert (om de
15 seconden)
FRITZ!Powerline is standby
uit FRITZ!Powerline wordt niet van stroom voorzien
brandt De LAN-aansluiting is bezet
uit Er is geen LAN-kabel aangesloten of het
apparaat aan de LAN-kabel is uitgeschakeld
brandt FRITZ!Powerline is verbonden met het Powerline-
netwerk en ontvangt of verstuurt gegevens
uit FRITZ!Powerline heeft geen compatibele
Powerline-apparaten herkend of geen apparaten
herkend die dezelfde netwerksleutel gebruiken
Veiligheid en gebruik
Gebruik de FRITZ!Powerline-adapter op een droge en stofvrije plaats zonder directzonlicht en
zorg voor voldoende ventilatie.
FRITZPowerline-adapters zijn ontworpen voor gebruik in gebouwen. Er mogengeen vloeistoff
en in het inwendige van de FRITZ!Powerline-adapter binnendringen.
Er mogen geen verdere FRITZ!Powerline-adapters aangesloten worden op de geintegreerde
contactdoos.
Open de behuizing van de FRITZ!Powerline-adapter niet. Door onbevoegd openenen niet-re-
glementaire reparaties kunt u gevaar lopen.
Koppel voor de reiniging de FRITZ!Powerline los van het stroomnet en gebruik voorhet
reinigen een vochtig doekje.
CE-verklaring
FRITZ!Powerline 530E voldoet aan de vereisten van de EMC-richtlijn 2004/108/EG
(elektromagnetische compatibiliteit) en de Laagspanningsrichtlijn 2006/95/EG (elektrisch
materiaal bestemd voor gebruik binnen bepaalde spanningsgrenzen), de EU-richtlijn 2009/125/
EG (richtlijn inzake ecologisch ontwerp van energiegerelateerde producten) en 2011/65/EU
(beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische
apparatuur). De conformiteit van FRITZ!Powerline 530E met de vermelde richtlijnen wordt
bevestigd door de CE-markering. De gedetailleerde EG-verklaring van overeenstemming vindt u in
het handboek (PDF) op internet onder:
avm.de/en/service/manuals.
3938
Nederlands
Nederlands
