Lieferumfang
1 FRITZ!Powerline1240E 1 FRITZ!Powerline 1000E 2 Netzwerkkabel
NALW
enilrewoP
SPW - NALW
enilrewoP ytiruceS -
Power
LAN
Powerline • Security

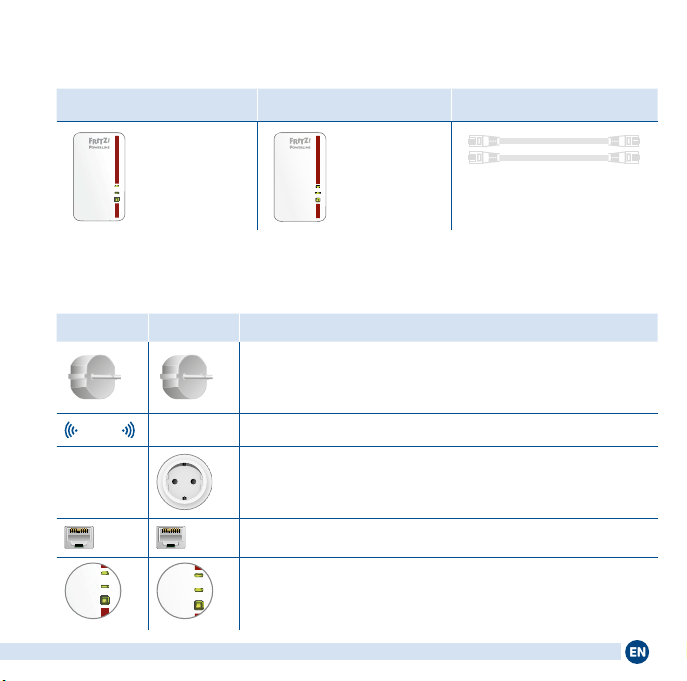

Gerätemerkmale
1240E 1000E Funktion
Schnittstelle zum Powerline-Netzwerk
WLAN
Schnittstelle zum WLAN
ˊAnschluss von Geräten und Mehrfachsteckdosen
ˊNetzlter für störungsfreie Verbindungen
LAN
LAN
Anschluss von Netzwerkgeräten
NALW
enilrewoP
SPW - NALW
enilrewoP ytiruceS -
Power
LAN
Powerline • Security
Statusanzeige und Verbindungen sicher herstellen

4
Sicherheit
ˊBetreiben Sie die Powerline-Adapter des FRITZ!Powerline1240E WLAN
Sets an trockenen und staubfreien Orten ohne direkte Sonneneinstrahlung
und sorgen Sie für ausreichende Belüftung.
ˊDie Adapter des FRITZ!Powerline1240E WLAN Sets sind für die Verwen-
dung in Gebäuden bestimmt.
ˊStecken Sie die FRITZ!Powerline-Adapter in leicht erreichbare Steckdosen.
ˊEs dürfen keine Flüssigkeiten in das Innere der FRITZ!Powerline-Adapter
eindringen.
ˊÖnen Sie die FRITZ!Powerline-Adapter nicht. Durch Önen und/oder
unsachgemäße Reparaturen können Sie sich in Gefahr bringen.
ˊTrennen Sie die FRITZ!Powerline-Adapter vor der Reinigung vom Strom.
Verwenden Sie für die Reinigung ein feuchtes Tuch.
Funkfrequenzen und Sendeleistung
Das WLAN von FRITZ!Powerline1240E liegt im 2,4-GHz-Bereich
mit 2,4GHz – 2,483GHz, maximal 100mW.
FRITZ!Powerline1240E WLAN Set
Dieser Schnelleinstieg zeigt Ihnen die Einsatz- und Bedienmöglichkeiten
des FRITZ!Powerline1240E WLAN Set. Das Set besteht aus den Adaptern
FRITZ!Powerline1240E und FRITZ!Powerline1000E.
Mit dem FRITZ!Powerline1240E WLAN Set haben Sie ein komplettes
Powerline-Netzwerk, das ab Werk sicher und sofort einsatzbereit ist.
FRITZ!Powerline1000E ist die Verbindung von Ihrem Internetrouter zum
Powerline-Netzwerk. FRITZ!Powerline1240E kann im ganzen Haus eingesetzt
werden und ist der Zugangspunkt zum Internet für Ihre WLAN- und Netzwerk-
geräte.
Im Heimnetz einer FRITZ!Box übernimmt FRITZ!Powerline1240E automatisch
die Einstellungen der FRITZ!Box. Mit einer FRITZ!Box ab FRITZ!OS6.90 pro-
tieren Sie außerdem von WLAN Mesh. Informationen zu den Vorteilen und der
Einrichtung von WLAN Mesh nden Sie unter avm.de/mesh.
FRITZ!Powerline1240E hat eine Benutzeroberäche für Geräteeinstellungen,
die Sie auf allen angeschlossenen Geräten in einem Internet-Browser önen
können.
Ausführliche PDF-Handbücher für FRITZ!Powerline1240E und
FRITZ!Powerline1000E nden Sie auf unserer Internetseite
avm.de/handbuecher.
Wir wünschen Ihnen viel Spaß mit Ihrem FRITZ!Powerline1240E WLAN Set!

5
FRITZ!Powerline1240E WLAN Set
Dieser Schnelleinstieg zeigt Ihnen die Einsatz- und Bedienmöglichkeiten
des FRITZ!Powerline1240E WLAN Set. Das Set besteht aus den Adaptern
FRITZ!Powerline1240E und FRITZ!Powerline1000E.
Mit dem FRITZ!Powerline1240E WLAN Set haben Sie ein komplettes
Powerline-Netzwerk, das ab Werk sicher und sofort einsatzbereit ist.
FRITZ!Powerline1000E ist die Verbindung von Ihrem Internetrouter zum
Powerline-Netzwerk. FRITZ!Powerline1240E kann im ganzen Haus eingesetzt
werden und ist der Zugangspunkt zum Internet für Ihre WLAN- und Netzwerk-
geräte.
Im Heimnetz einer FRITZ!Box übernimmt FRITZ!Powerline1240E automatisch
die Einstellungen der FRITZ!Box. Mit einer FRITZ!Box ab FRITZ!OS6.90 pro-
tieren Sie außerdem von WLAN Mesh. Informationen zu den Vorteilen und der
Einrichtung von WLAN Mesh nden Sie unter avm.de/mesh.
FRITZ!Powerline1240E hat eine Benutzeroberäche für Geräteeinstellungen,
die Sie auf allen angeschlossenen Geräten in einem Internet-Browser önen
können.
Ausführliche PDF-Handbücher für FRITZ!Powerline1240E und
FRITZ!Powerline1000E nden Sie auf unserer Internetseite
avm.de/handbuecher.
Wir wünschen Ihnen viel Spaß mit Ihrem FRITZ!Powerline1240E WLAN Set!

6
FRITZ!Powerline1240E WLAN Set in
Betrieb nehmen

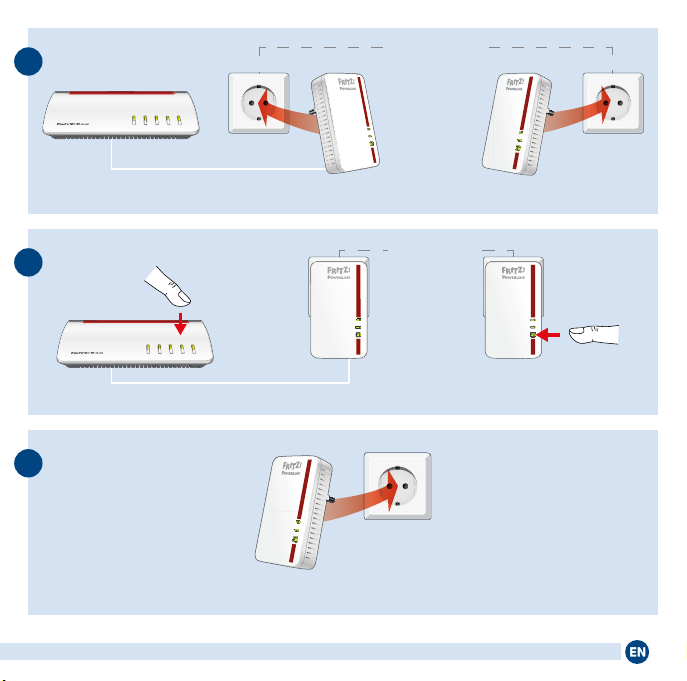

1. Stecken Sie FRITZ!Powerline1000E in eine Steckdose und schließen
Sie den Adapter mit einem Netzwerkkabel (LAN) an Ihren Internetrouter
(FRITZ!Box) an.
2. Stecken Sie FRITZ!Powerline1240E in eine Steckdose in der Nähe des
Internetrouters (FRITZ!Box) und warten Sie, bis die LED Powerline dauer-
haft leuchtet.
Wenn Sie eine FRITZ!Box mit FRITZ!OS ab 6.90 haben, können Sie
FRITZ!Powerline1240E in das WLAN Mesh der FRITZ!Box einbinden:
Drücken Sie dafür die Taste WPS oder Connect der FRITZ!Box und
drücken Sie dann 1Sekunde lang auf die Taste WLAN-WPS von
FRITZ!Powerline1240E. Die LEDs von FRITZ!Powerline1240E blinken.
3. Sobald WLAN-WPS nicht mehr blinkt, können Sie FRITZ!Powerline1240E
dort in eine Steckdose stecken, wo Sie einen Zugang zum Internet und
Heimnetz für Ihr Smartphone, Ihr Tablet und andere Netzwerkgeräte
benötigen.

7
FRITZ!Powerline1000E
FRITZ!Powerline1000E
FRITZ!Powerline1240E
FRITZ!Powerline1240E
LAN
LAN
FRITZ!Powerline1240E
WLAN
Powerline
WLAN -WPS
Powerline -Security
3
2
1
WLAN
Powerline
WLAN -WPS
Powerline -Security
Stromleitung
Stromleitung
Power/DSL
WLAN
Fon/DECT
Connect/WPS
Info
Power
LAN
Powerline •
Security
Power/DSL
WLAN
Fon/DECT
Connect/WPS
Info
Power
LAN
Powerline • Security
NALW
enilrewoP
SPW - NALW
enilrewoP ytiruceS -

8
Benutzeroberäche
FRITZ!Powerline1240E hat eine Benutzeroberäche, die Sie am Computer im
Internetbrowser önen. Geben Sie folgende Adresse ein:
ˊIm Heimnetz einer FRITZ!Box: http://fritz.powerline
ˊBei mehreren FRITZ!Powerline-Adaptern mit Benutzeroberäche:
<IP-Adresse> (die IP-Adresse wird in http://fritz.box unter Heimnetz
angezeigt)
ˊIm Heimnetz eines anderen Internetrouters: <IP-Adresse>
(die IP-Adresse wird in der Benutzeroberäche des Routers angezeigt)
ˊOhne Verbindung zum Heimnetz und Router: 192.168.178.2
In der Benutzeroberfläche können Sie
ˊein Update auf das aktuelle FRITZ!OS durchführen
ˊverschiedene Einstellungen für FRITZ!Powerline1240E vornehmen, zum
Beispiel die LEDs an- und ausschalten
ˊPowerline-Adapter ohne Tastendruck zum Powerline-Netzwerk hinzufügen
ˊFRITZ!Powerline1240E als WLAN-Repeater einrichten
Programm für Microsoft Windows und MacOS
ˊUpdate und Steuerung der Adapter ist auch mit dem Programm
FRITZ!Powerline möglich, das Sie von avm.de/powerline herunterladen
können.

9
FRITZ!Powerline im FRITZ!Box-Heimnetz
FRITZ!Powerline1240E WLAN Set erzielt sein volles Leistungsspektrum im
Heimnetz einer FRITZ!Box.
Im Heimnetz einer FRITZ!Box mit FRITZ!OS ab 6.90
ˊkönnen Updates für FRITZ!Powerline1240E WLAN Set in der FRITZ!Box-
Benutzeroberäche gestartet werden: http://fritz.box
ˊkann FRITZ!Powerline1240E von WLAN Mesh protieren
Mit WLAN Mesh
ˊübernimmt FRITZ!Powerline1240E die WLAN-Einstellungen der FRITZ!Box
ˊübernimmt FRITZ!Powerline1240E Einstellungsänderungen, die in der
FRITZ!Box durchgeführt werden
ˊstellen WLAN-Geräte Verbindungen mit dem jeweils stärkeren WLAN her
und wechseln automatisch zwischen den Funknetzen
Informationen zu AVM WLAN Mesh nden Sie auf avm.de/mesh.
Im Heimnetz einer FRITZ!Box mit FRITZ!OS bis 6.6x
ˊkann FRITZ!Powerline1240E nicht von WLAN Mesh protieren, die
WLAN-Einstellungen der FRITZ!Box aber per Tastendruck übernehmen.
Detaillierte Informationen nden Sie im PDF-Handbuch von
FRITZ!Powerline1240E auf avm.de/service.

10
WLAN- und Netzwerkgeräte anschließen
Mit Ihren WLAN- und Netzwerkgeräten (z.B. Smartphone, Laptop) nutzen
Sie das FRITZ!Powerline1240E WLAN Set als Zugangspunkt zum Heimnetz
und zum Internet. Sie können Geräte per Netzwerkkabel (LAN) anschließen
oder über WLAN mit FRITZ!Powerline1240E verbinden. WLAN-Verbindungen
stellen Sie mit WPS (Wi-Fi Protected Setup) her oder Sie geben den WLAN-
Netzwerkschlüssel ein.
WLAN-Verbindung mit WPS herstellen
1. Drücken Sie an FRITZ!Powerline kurz auf die Taste WLAN-WPS.
Die Taste blinkt.
2. Starten Sie an Ihrem WLAN-Gerät innerhalb von zwei Minuten WPS.
WLAN-Verbindung mit Netzwerkschlüssel herstellen
1. Starten Sie am WLAN-Gerät den Aufbau einer WLAN-Verbindung.
2. Wenn Sie den WLAN-Netzwerkschlüssel der FRITZ!Box übernommen
haben, geben Sie ihn ein. Wenn Sie den WLAN-Netzwerkschlüssel nicht
übernommen haben, geben Sie den WLAN-Netzwerkschlüssel vom
Aufkleber auf der Rückseite des FRITZ!Powerline-Gehäuses ein.

11
Datenrate optimieren
Ein Powerline-Netzwerk wird durch viele Faktoren beeinusst. Mit folgenden
Schritten können Sie zu einer guten Datenrate in Ihrem Powerline-Netzwerk
beitragen:
Stecken Sie Powerline-Geräte direkt in Wandsteckdosen und vermeiden Sie
den Einsatz von Mehrfachsteckdosen.
Wenn sich der Einsatz einer Mehrfachsteckdose nicht vermeiden lässt:
ˊVerwenden Sie eine Mehrfachsteckdose ohne Überspannungsschutz.
ˊSchließen Sie möglichst wenige Geräte an der Mehrfachsteckdose an.
ˊStecken Sie Ihr Powerline-Gerät in den ersten Steckplatz direkt am Kabel.
Wenn sich der Einsatz einer Mehrfachsteckdose mit Überspannungsschutz
nicht vermeiden lässt, sollte sich der Überspannungsschutz hinter dem
Powerline-Gerät benden.
Die Datenrate im Powerline-Netzwerk sinkt bei:
ˊeiner Verbindung über mehrere Phasen
ˊeiner Verbindung über eine Verteilerdose, einen FI-Schutzschalter, einen
Dimmer oder Vorschaltgeräte
ˊEinsatz einer Bohrmaschine oder eines Staubsaugers
Versuchen Sie, diese Einüsse zu minimieren und optimieren Sie die Qualität
Ihres Powerline-Netzwerks mit dem Programm FRITZ!Powerline, das Sie von
avm.de/powerline herunterladen können.

12
LEDs und Taste – FRITZ!Powerline1240E
Zustand Bedeutung
WLAN
leuchtet WLAN angeschaltet
blinkt Verbindung wird hergestellt
aus WLAN ausgeschaltet
Powerline
leuchtet Verbindung besteht
aus Verbindung unterbrochen oder
Powerline ausgeschaltet
WLAN-WPS
Powerline - Security
blinkt zusammen
mit WLAN und
Powerline
ˊFRITZ!Powerline wird ins WLAN Mesh der
FRITZ!Box eingebunden
ˊKennwort des Powerline-Netzwerks wird
empfangen oder übertragen
ˊWPS oder Neustart wird ausgeführt
WLAN-WPS / Powerline-Security drücken
FRITZ!Powerline ins Powerline-Netzwerk
einbinden / WPS auslösen / WLAN Mesh
aktivieren
1 Sekunde
Werkseinstellungen laden länger als 15 Sekunden
LEDs und Taste – FRITZ!Powerline1000E
Zustand Bedeutung
Power
leuchtet FRITZ!Powerline mit Strom versorgt
blinkt langsam FRITZ!Powerline ist im Stand-by
aus FRITZ!Powerline nicht mit Strom versorgt
LAN
leuchtet LAN-Anschluss belegt
aus Kein Kabel angeschlossen oder ange-
schlossenes Gerät ausgeschaltet
Powerline • Security
leuchtet FRITZ!Powerline mit Powerline-Netzwerk
verbunden und für den Datenaustausch
bereit
blinkt FRITZ!Powerline startet neu oder nimmt
Sicherheitseinstellungen vor
aus FRITZ!Powerline hat keine kompatiblen
Powerline-Geräte erkannt, die denselben
Netzwerkschlüssel verwenden
Powerline • Security drücken
FRITZ!Powerline ins Powerline-Netzwerk
einbinden 1 Sekunde
Werkseinstellungen laden 10 bis 15 Sekunden

13
LEDs und Taste – FRITZ!Powerline1000E
Zustand Bedeutung
Power
leuchtet FRITZ!Powerline mit Strom versorgt
blinkt langsam FRITZ!Powerline ist im Stand-by
aus FRITZ!Powerline nicht mit Strom versorgt
LAN
leuchtet LAN-Anschluss belegt
aus Kein Kabel angeschlossen oder ange-
schlossenes Gerät ausgeschaltet
Powerline • Security
leuchtet FRITZ!Powerline mit Powerline-Netzwerk
verbunden und für den Datenaustausch
bereit
blinkt FRITZ!Powerline startet neu oder nimmt
Sicherheitseinstellungen vor
aus FRITZ!Powerline hat keine kompatiblen
Powerline-Geräte erkannt, die denselben
Netzwerkschlüssel verwenden
Powerline • Security drücken
FRITZ!Powerline ins Powerline-Netzwerk
einbinden 1 Sekunde
Werkseinstellungen laden 10 bis 15 Sekunden

14
Eigenschaften / Technische Daten
ˊErgänzung des WLAN Mesh der
FRITZ!Box über Powerline
ˊReichweitenerhöhung mit Powerline
2x2 MIMO-Technik
ˊPowerline-Übertragung bis zu
1200MBit/s: Fotos, Musik, HD-Video,
VoIP, Surfen
ˊPowerline ab Werk sicher verschlüsselt
mit AES-128-Bit; Powerline-Netz per
Tastendruck erweitern
ˊ230 V, 50 Hz A/C
ˊ0°C bis +40°C
FRITZ!Powerline1240E
ˊWLAN bis 300MBit/s im 2,4-GHz-Band,
WLAN 2,4GHz – 2,483GHz, max.
100mW
ˊ1 x Gigabit Ethernet (1000MBit/s) für
Anschluss von TV, Blu-ray, Hi-Fi
ˊHöhe x Breite x Tiefe (in mm):
114x 67x 65/27 (mit und ohne Stecker)
ˊDurchschnittliche Wirkleistung: ca. 5,5W
FRITZ!Powerline1000E
ˊ1 x Gigabit Ethernet (1000EMBit/s) für
Anschluss von Netzwerkgeräten
ˊHöhe x Breite x Tiefe (in mm):
114 x 67x 65/27 (mit und ohne Stecker)
ˊDurchschnittliche Wirkleistung:
ca. 3W
CE-Konformitätserklärung
Hiermit erklärt AVM, dass das Gerät der
Richtlinie 2014/53/EU entspricht. Den
vollständigen Text der EU-Konformitätserklä-
rung nden Sie in englischer Sprache unter
en.avm.de/service/declarations.
Diagnose/Wartung
FRITZ!Powerline übermittelt Diagnosedaten
an AVM, die AVM bei der Weiterentwicklung
des Produkts unterstützen. Sie protie-
ren damit direkt von Optimierungen und
FRITZ!OS-Updates. Nähere Informationen
nden Sie in der Hilfe der Benutzerober-
äche unter http://fritz.powerline.

15
Package Contents
1 FRITZ!Powerline1240E 1 FRITZ!Powerline1000E 2 network cables
NALW
enilrewoP
SPW - NALW
enilrewoP ytiruceS -
Power
LAN
Powerline • Security
Device Features
1240E 1000E Function
Interface to the powerline network
WLAN
Interface to the Wi-Fi network
ˊFor connecting devices and multi-outlet strips
ˊLine lter to protect connections from interference
LAN
LAN
For connecting network devices
NALW
enilrewoP
SPW - NALW
enilrewoP ytiruceS -
Power
LAN
Powerline • Security
Display current status and for establishing secure connec-
tions

16
Security
ˊOperate the powerline adapters of the FRITZ!Powerline1240EWLANSet
in a dry place that is free of dust and protected from direct sunlight, and
provide for sucient ventilation.
ˊThe adapters of the FRITZ!Powerline1240E WLAN Set are intended for
indoor use only.
ˊPlug the FRITZ!Powerline adapters into easily accessible outlets in your
home.
ˊNever let liquids get inside the FRITZ!Powerline adapters.
ˊDo not open the FRITZ!Powerline adapters. Opening and/or repairing the
device can present a hazard.
ˊRemove the FRITZ!Powerline adapters from the mains before cleaning.
Clean the device using a moist cloth.
Radio Frequencies and Transmitter Power
The Wi-Fi network of FRITZ!Powerline1240E is in the 2.4-GHz frequency at
2.4GHz – 2.483GHz, maximum 100mW.
FRITZ!Powerline1240E WLAN Set
This quick introduction shows you the possibilities for deploying and oper-
ating your FRITZ!Powerline1240E WLANSet. The set is comprised of the
FRITZ!Powerline1240E and FRITZ!Powerline1000E adapters.
The FRITZ!Powerline1240E WLAN Set lets you set up a complete powerline
network that is encrypted and ready for secure operation immediately upon
delivery. FRITZ!Powerline1000E is the connection from your internet router
to the powerline network. FRITZ!Powerline1240E can be deployed throughout
the home and serves as the access point to the internet for your wireless and
network devices.
In the FRITZ!Box home network, FRITZ!Powerline1240E automatically adopts
the FRITZ!Box's settings. With a FRITZ!Box that has FRITZ!OS 6.90 or higher
installed, you can also benet from MeshWi-Fi. Information about the benets
and the conguration of Mesh Wi-Fi is presented at en.avm.de/mesh.
FRITZ!Powerline1240E has a user interface for device settings which you can
open in a web browser on all connected devices.
Detailed PDF manuals for FRITZ!Powerline1240E and FRITZ!Powerline1000E
are available on our website en.avm.de/service.
Have fun with your FRITZ!Powerline1240E WLAN Set!

17
FRITZ!Powerline1240E WLAN Set
This quick introduction shows you the possibilities for deploying and oper-
ating your FRITZ!Powerline1240E WLANSet. The set is comprised of the
FRITZ!Powerline1240E and FRITZ!Powerline1000E adapters.
The FRITZ!Powerline1240E WLAN Set lets you set up a complete powerline
network that is encrypted and ready for secure operation immediately upon
delivery. FRITZ!Powerline1000E is the connection from your internet router
to the powerline network. FRITZ!Powerline1240E can be deployed throughout
the home and serves as the access point to the internet for your wireless and
network devices.
In the FRITZ!Box home network, FRITZ!Powerline1240E automatically adopts
the FRITZ!Box's settings. With a FRITZ!Box that has FRITZ!OS 6.90 or higher
installed, you can also benet from MeshWi-Fi. Information about the benets
and the conguration of Mesh Wi-Fi is presented at en.avm.de/mesh.
FRITZ!Powerline1240E has a user interface for device settings which you can
open in a web browser on all connected devices.
Detailed PDF manuals for FRITZ!Powerline1240E and FRITZ!Powerline1000E
are available on our website en.avm.de/service.
Have fun with your FRITZ!Powerline1240E WLAN Set!

18
Starting Operation of the
FRITZ!Powerline1240E WLAN Set
1. Insert the FRITZ!Powerline1000E into an outlet and use the network cable
(LAN) to connect the adapter with your internet router (FRITZ!Box).
2. Insert FRITZ!Powerline1240E in an outlet close to your internet router
(FRITZ!Box) and wait until the Powerline LED lights up permanently.
If you have a FRITZ!Box with FRITZ!OS 6.90 or later, you can integrate
FRITZ!Powerline1240E into the MeshWi-Fi of the FRITZ!Box:
First press the WPS or Connect button on the FRITZ!Box, and then press
the WLAN-WPS button on FRITZ!Powerline1240E and hold it down for
1second. The LEDs on FRITZ!Powerline1240E will start ashing.
3. As soon as the WLAN-WPS LED stops ashing, you can insert
FRITZ!Powerline1240E into an outlet at the location where you need
access to the internet and the home network for your smartphone, your
tablet and other network devices.

19
FRITZ!Powerline1000E
FRITZ!Powerline1000E
FRITZ!Powerline1240E
FRITZ!Powerline1240E
LAN
LAN
FRITZ!Powerline1240E
WLAN
Powerline
WLAN -WPS
Powerline -Security
3
2
1
WLAN
Powerline
WLAN -WPS
Powerline -Security
Electrical wiring
Electrical wiring
Power/DSL
WLAN
Fon/DECT
Connect/WPS
Info
Power
LAN
Powerline •
Security
Power/DSL
WLAN
Fon/DECT
Connect/WPS
Info
Power
LAN
Powerline • Security
NALW
enilrewoP
SPW - NALW
enilrewoP ytiruceS -

20
User Interface
FRITZ!Powerline1240E has a user interface you can open in the web browser
on your computer. Enter the following address:
ˊIn the home network of a FRITZ!Box: http://fritz.powerline
ˊFor multiple FRITZ!Powerline adapters with a user interface: <IP address>
(the IP address is displayed in http://fritz.box under Home Network)
ˊIn the home network of another Internet router: <IP address>
(the IP address is displayed in the user interface of the router)
ˊWithout a connection to the home network and router: 192.168.178.2
In the User Interface You Can
ˊPerform an update to the latest FRITZ!OS version
ˊCongure various settings for FRITZ!Powerline1240E, for instance switch
the LEDs on and o
ˊAdd a powerline adapter to the powerline network without pressing the
button
ˊCongure FRITZ!Powerline1240E as a wireless repeater
Software for Microsoft Windows and MacOS
ˊUpdate and control of the adapters is possible also with the FRITZ!Power-
line software, which you can download from en.avm.de/powerline.
