Fritz! Powerline 510E Owner's manual

5
Installation
and Operation
AVM GmbH, Alt-Moabit 95, D-10559 Berlin
Germany
en.avm.de
411340009
Diagnostics and Maintenance
The FRITZ!Powerlinie transfers diagnostics data to AVM,
which support us in further developing the product. This
allows you to benefit directly from optimizations and
FRITZ!OS updates. For more detailed information, see
the help in the user interface at http://fritz.powerline.
Legal Notice
The licensing conditions are specified in the user
interface:
1. Open a web browser.
2. Enter http://fritz.powerline in the address field.
The FRITZ!Powerline user interface opens.
Click “Help / Legal Notice”.
Disposal
In accordance with the Electrical and Electronic
Equipment Act, the FRITZ!Powerline 510E Set
and cable may not be disposed with household waste.
Please bring these to your local collection points for
disposal.
Service
Service information and help can be found on our web-
site and in the social networks:
Service en.avm.de/service
Manual en.avm.de/service/manuals
Guide en.avm.de/guide
Downloads en.avm.de/nc/service/downloads
Support Request en.avm.de/service/support-request/
your-support-request
Social Networks

English .............................................. 4
Deutsch .............................................. 16
Español ............................................ 28
Français ............................................ 40
Italiano ............................................ 52
Nederlands ............................................ 64

Power plug
•Power supply
•Interface to the powerline
network
Status display
•Three LEDs show the
connection status
LAN port
•For connecting network
devices
Security
Security button
•Establish a secure powerline
connection (press briefly)
•Restore factory settings
(press for 10 to 15 seconds)
Security
Operate the FRITZ!Powerline
510E Set in dry places free
of dust and protected from
direct sunlight, and provide for
sufficient ventilation.
Connect the FRITZ!Powerline
510E Set to easily accessible
outlets.
The FRITZ!Powerline 510E Set
is intended for indoor use only.
Never let liquids get inside the
housing of the devices.
Do not open the
FRITZ!Powerline 510E Set.
Opening and/or repairing the
device can present a hazard.
Remove the FRITZ!Powerline
510E Set from the mains be-
fore cleaning. Clean the device
using a moist cloth.

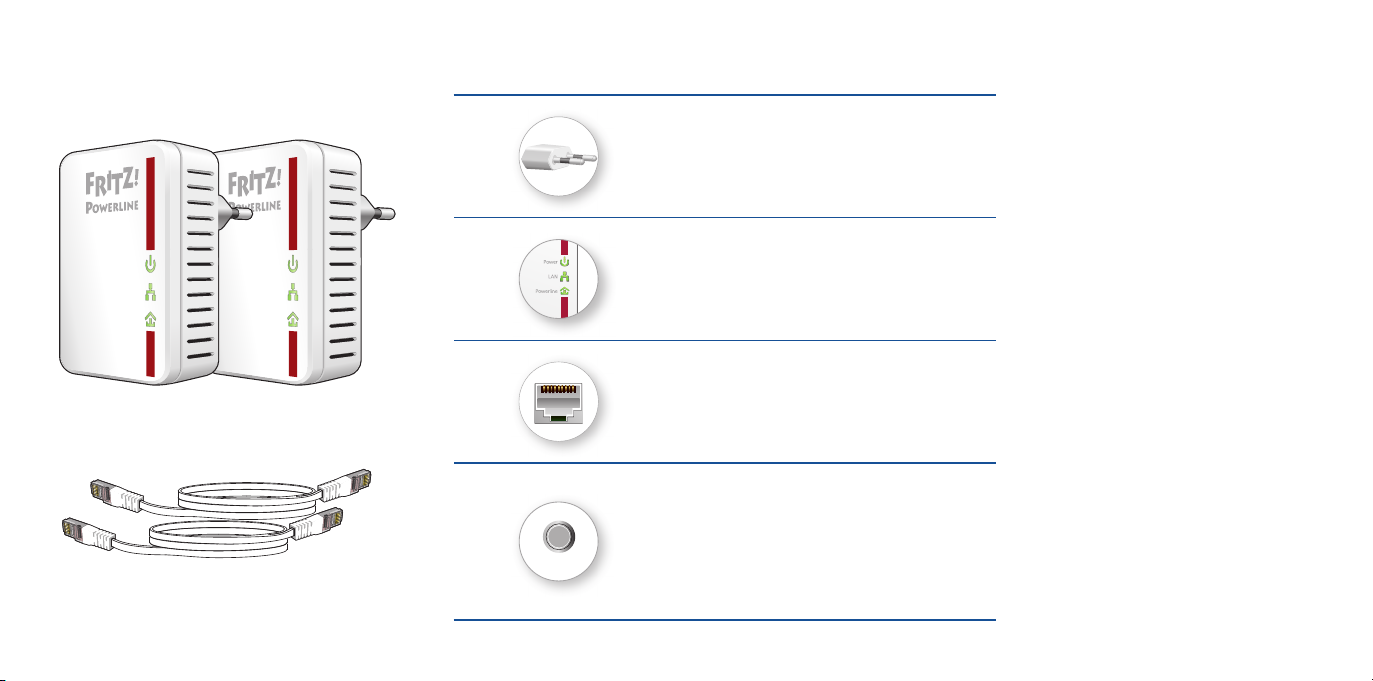

Package Contents and Device Features
2 FRITZ!Powerline510E devices
2 LAN cables
Power
LAN
Powerline
Power
LAN
Powerline
4 5

This Is the FRITZ!Powerline510E Set
This quick introduction shows you the possibilities for deploying and operating
the FRITZ!Powerline510E Set. Comprehensive information is presented in the
PDF manual available on our website at en.avm.de/service.
With the FRITZ!Powerline510E Set you can transmit data over the electrical
wiring in your household at gigabit speeds. Via this connection your network
devices can conveniently exchange data, and can access your home network
and connect to your Internet router.
To launch operation, insert the FRITZ!Powerline devices in any outlets and
connect them with your FRITZ!Box, your computer and other network devices
– that’s all.
With the AVM FRITZ!Powerline software you manage your powerline network
and can view detailed information about connections.
As the FRITZ!Powerline 510E Set is preconfigured and encrypted upon deliv-
ery, it is ready for immediate use.
Have fun with your FRITZ!Powerline 510E!
Optimizing the Data Rate
A powerline network is influenced by many factors. With the following steps
you can contribute to an optimal data rate in your powerline network:
Insert powerline devices directly into wall outlets and avoid using
multi-outlet strips.
If you can‘t avoid using multi-outlet strips:
–Use a multi-outlet strip without surge protection.
–Connect as few devices as possible to the multi-outlet strip.
–Insert your powerline device in the first socket, directly at the cable.
If you cannot avoid using a multi-outlet strip with surge protection, then
the surge protection should be located behind the powerline device.
The data rate in a powerline network drops for:
–a connection over multiple phases
–a connection has to pass through a junction box, a circuit breaker, a
dimmer or ballast units
–use of a power drill or a vacuum cleaner
Attempt to minimize these influences.
The quality of your powerline network can also be optimized using the AVM
FRITZ!Powerline software (see page 9).
76

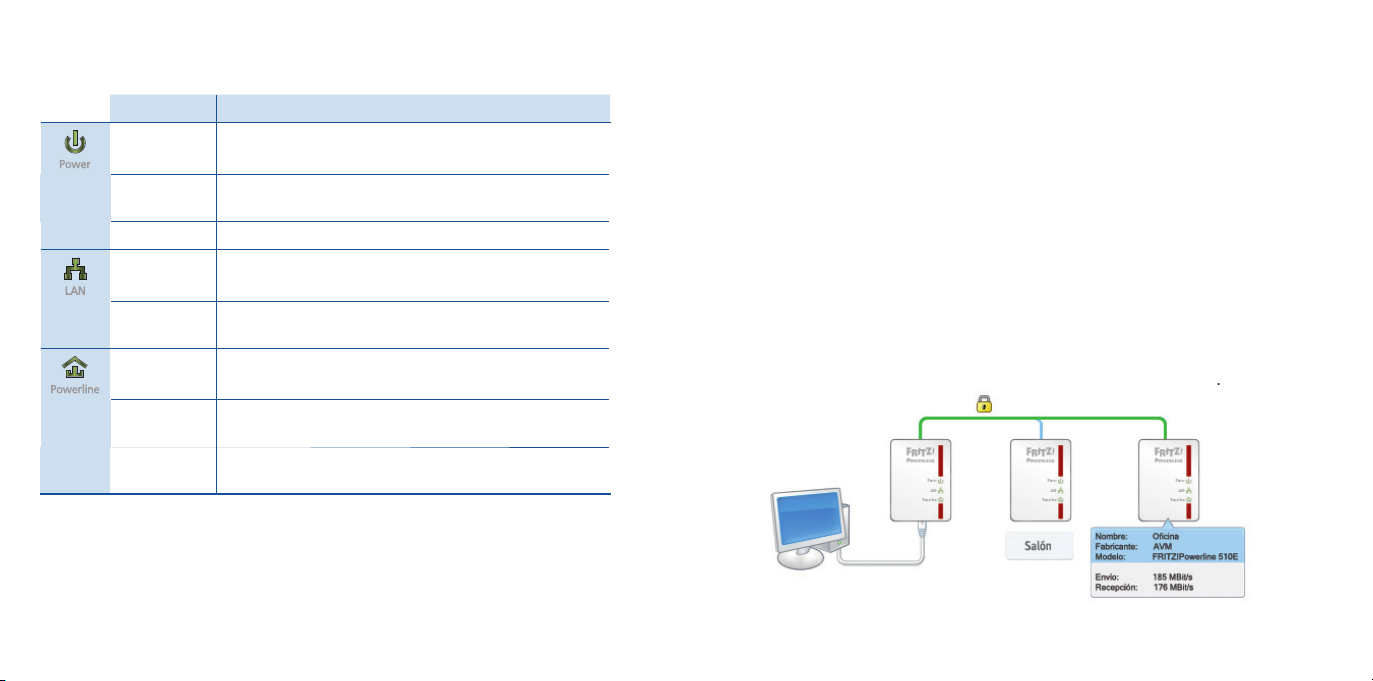

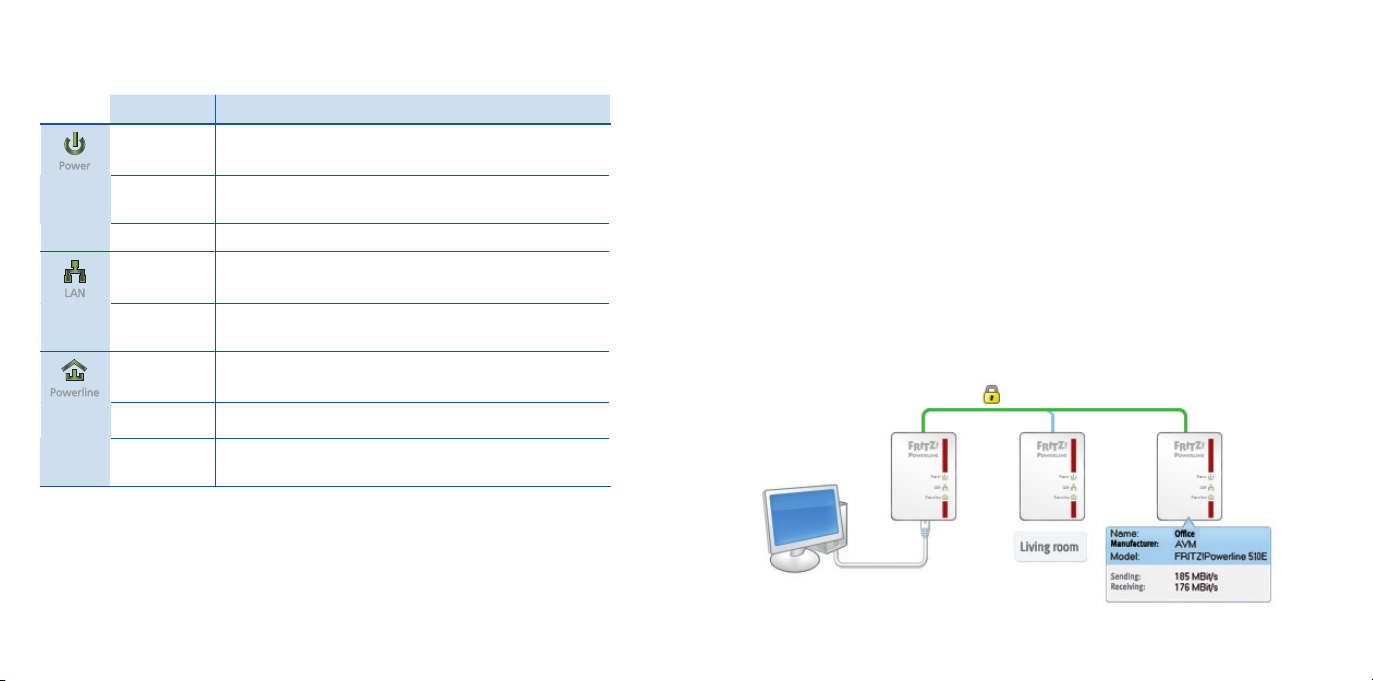

Status Display
LED FRITZ!Powerline510E
on has electrical power
flashing
slowly
is on standby
offhas no electrical power
on the LAN port is in use
offno LAN cable is connected or the device on the LAN
cable is switched off
on is connected with the powerline network and ready for
data exchange
flashing implementing security settings or restarting
offdid not detect any compatible powerline devices or did
not detect any devices that use the same network key
AVM FRITZ!Powerline
With the AVM FRITZ!Powerline software you manage your powerline network.
AVM FRITZ!Powerline offers you the following features:
Overview of all FRITZ!Powerline devices and powerline devices from other
manufacturers that combine to make up your powerline network
the connection data of your powerline devices
You see whether the powerline network is encrypted securely
You can switch the LEDs of your FRITZ!Powerline devices on and off
You can perform an update of the device software (firmware) for your
FRITZ!Powerline devices
For a free download of AVM Powerline, go to
en.avm.de/service/fritzpowerline/software-for-fritzpowerline.
8 9

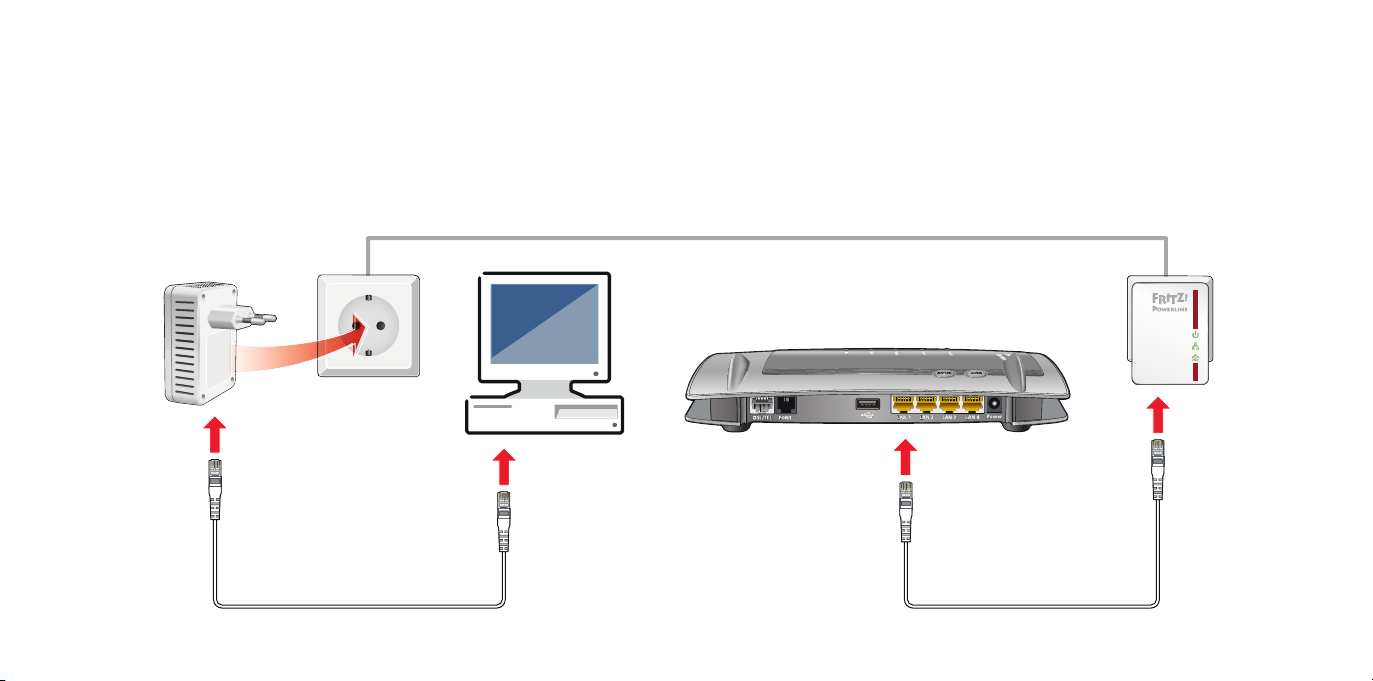

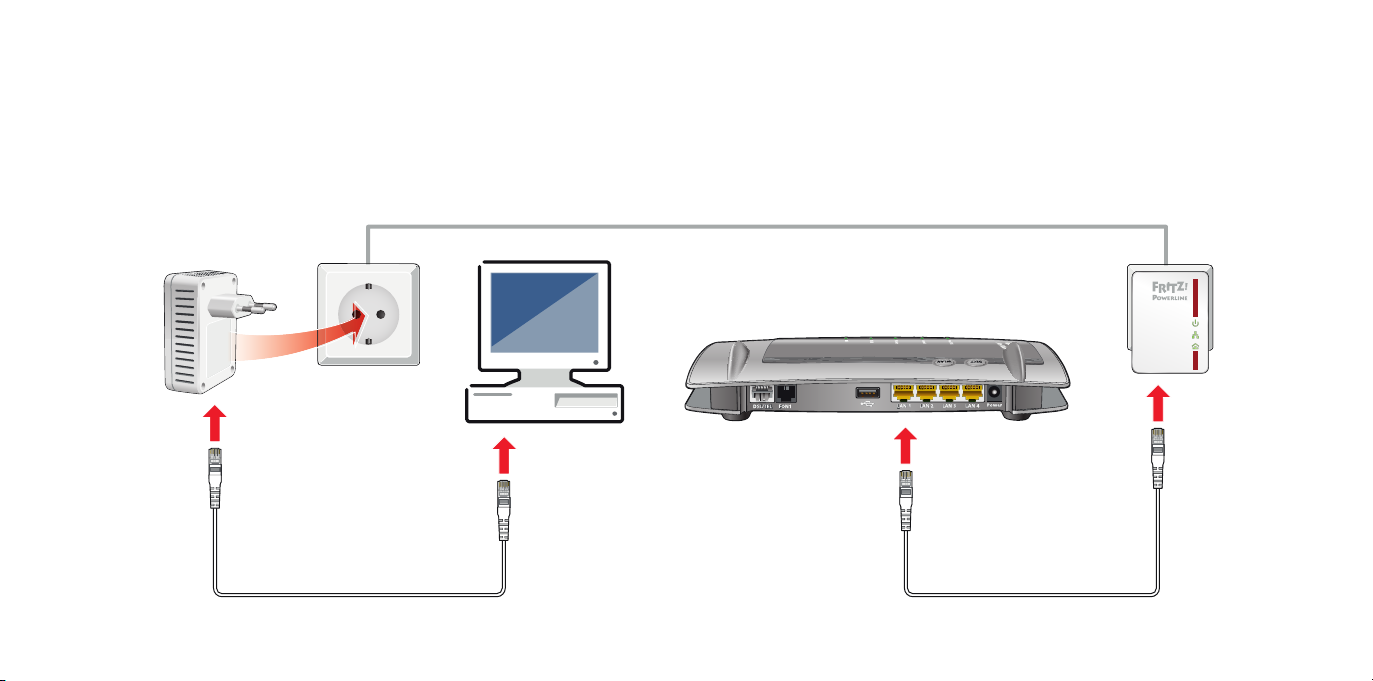

Establishing a Powerline Network with FRITZ!Powerline510E Set
1. Plug the powerline device that is to expand the
network into an electrical outlet.
2. Press the “Security” button for onesecond to
establish a new connection.
3. Within two minutes, press the “Security”
button on a powerline device in the existing
powerline network and hold it down for one
second.
Powerline network with FRITZ!Powerline 510E Set
LAN
Power
Powerline
10 11

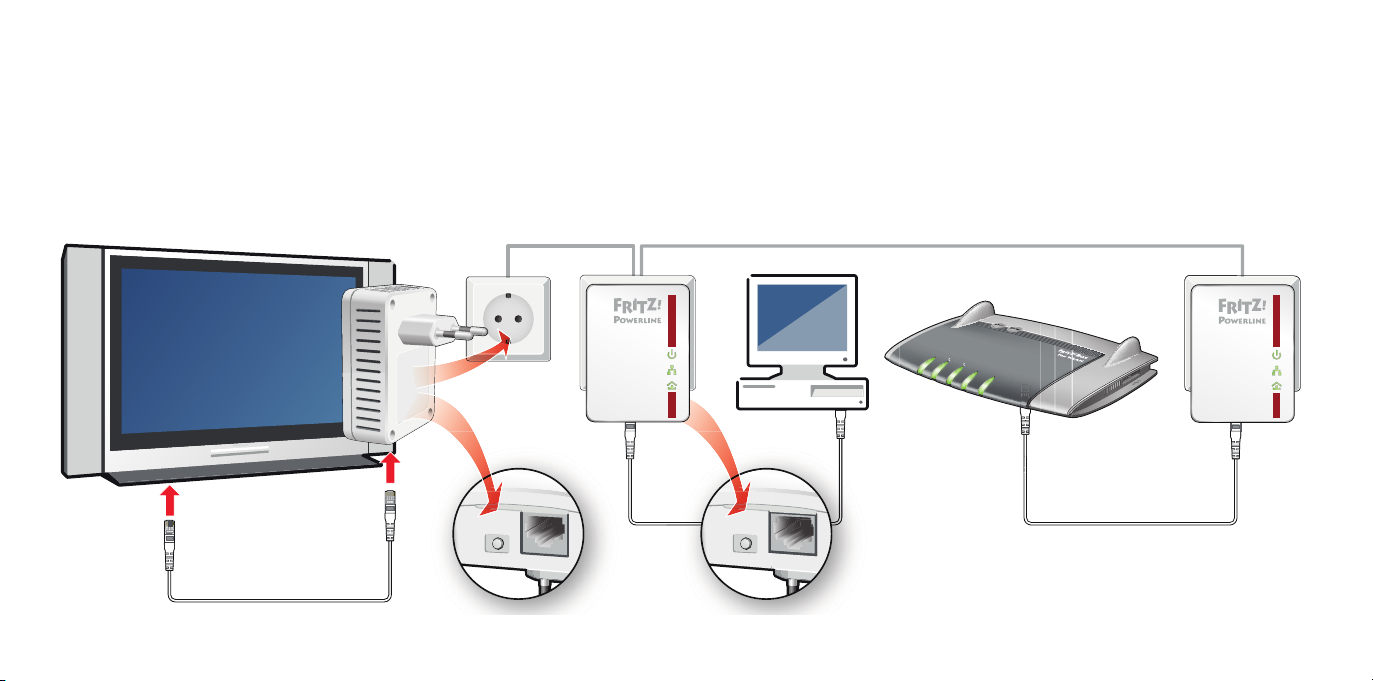

Expanding the Powerline Network of the FRITZ!Powerline510E Set
1. Plug the powerline device that is to expand
the network into an electrical outlet.
2. Press the “Security” button for onesecond to
establish a new connection.
3. Within 2minutes, press the “Security” button
on a powerline device already connected to
your existing powerline network and hold it
down for onesecond.
Integrating additional
powerline adapters
Powerlin
L
P
Security
Power/DSL
Internet
Festnetz
WLAN
Info
Powerlin
L
P
Security
LAN
Power
Powerline
LAN
Power
Powerline
Powerline network with FRITZ!Powerline 510E Set
12 13

FRITZ!Powerline in Your FRITZ!Box
FRITZ!Powerline 510E and other power-
line adapters in your home network are
displayed in the FRITZ!Box user interface
(under “Home Network / Home Network
Overview”).
In the details of FRITZ!Powerline 510E
you receive a variety of information about
the device and can configure the follow-
ing settings for the FRITZ!Powerline 510E.
Perform update of the device soft-
ware (firmware)
Switching OffLEDs
You can also integrate powerline devices
into the powerline network by simply en-
tering the device password, without using
the buttons.
Height 68mm x width 58mm x
depth 31mm
230V, 50Hz A/C
0°C to +40°C
Average power consumption:
ca. 2 W
Power consumption on standby:
ca. 0.5 W
Weight: approx. 75g
Expands your home network
using the wiring in your house
Powerline transmission at up to
500Mbit/s (gross) in the home
network for HD video, music,
photos, NAS links, surfing, and
gaming
Fast Ethernet (100Mbit/s) for
connecting computer, smart TV,
Blu-ray, sound system and game
consoles
Powerline connection at the push
of a button: secure encryption
with AES 128-bit
Compatible with IEEEP1901
Compatible with 200 Mbit/s, 500
Mbit/s and 1200 Mbit/s power-
line devices
Update (firmware) with the AVM
FRITZ!Powerline software.
Technical Specifications
Declaration of CE Conformity
AVM declares herewith that FRITZ!Powerline 510E is compliant with the
basic requirements and the relevant rules in directives 2014/30/EU or
2014/35/EU, 2009/125/EC and 2011/65/EU.
The declaration of CE conformity is available at http://en.avm.de/ce.
14 15

Lieferumfang und Gerätemerkmale
Stromstecker
•Stromversorgung
•Schnittstelle zum Powerline-
Netzwerk
Statusanzeige
•drei Leuchtdioden zeigen den
Verbindungsstatus
LAN-Buchse
•Anschluss von
Netzwerkgeräten
Security
Security-Taster
•Powerline-Verbindung sicher
herstellen (kurz drücken)
•Werkseinstellungen
herstellen (10 bis 15
Sekunden drücken)
2 FRITZ!Powerline-Geräte510E
Sicherheit
Betreiben Sie
FRITZ!Powerline510E Set an
trockenen und staubfreien Orten
ohne direkte Sonneneinstrahlung
und sorgen Sie für ausreichende
Belüftung.
Schließen Sie
FRITZ!Powerline510E Set an
leicht erreichbare Steckdosen an.
FRITZ!Powerline510E Set ist
für die Verwendung in Gebäuden
vorgesehen. Es dürfen keine
Flüssigkeiten in das Innere der
Geräte eindringen.
Öffnen Sie FRITZ!Powerline510E
Set nicht. Durch Öffnen und/oder
unsachgemäße Reparaturen kön-
nen Sie sich in Gefahr bringen.
Trennen Sie
FRITZ!Powerline510E Set vor
der Reinigung vom Stromnetz.
Verwenden Sie für die Reinigung
ein feuchtes Tuch.
2 LAN-Kabel
Power
LAN
Powerline
Power
LAN
Powerline
16 17

Das ist FRITZ!Powerline510E Set
Dieser Schnelleinstieg zeigt Ihnen die Einsatz- und Bedienmöglichkeiten von
FRITZ!Powerline510E Set. Umfassende Informationen finden Sie im PDF-
Handbuch auf unserer Internetseite avm.de/service.
Mit FRITZ!Powerline510E Set können Sie Daten über die Stromleitung in Ih-
rem Haushalt übertragen. Ihre Netzwerkgeräte können über diese Verbindung
bequem Daten tauschen und erhalten Zugang zu Ihrem Heimnetz und die
Verbindung zum Internetrouter.
Für die Inbetriebnahme stecken Sie die FRITZ!Powerline-Geräte in beliebige
Steckdosen und verbinden sie mit Ihrer FRITZ!Box, Ihrem Computer und wei-
teren Netzwerkgeräten – fertig.
Mit dem Programm AVM FRITZ!Powerline können Sie Ihr Powerline-Netzwerk
verwalten und detaillierte Verbindungsinformationen abrufen.
FRITZ!Powerline510E Set ist ab Werk voreingestellt und verschlüsselt und
kann sofort verwendet werden.
Viel Spaß mit FRTIZ!Powerline510E!
Die Datenrate optimieren
Ein Powerline-Netzwerk wird durch viele Faktoren beeinflusst. Mit folgenden
Schritten können Sie zu einer guten Datenrate in Ihrem Powerline-Netzwerk
beitragen:
Stecken Sie Powerline-Geräte direkt in Wandsteckdosen und vermeiden
Sie den Einsatz von Mehrfachsteckdosen.
Wenn sich der Einsatz einer Mehrfachsteckdose nicht vermeiden lässt:
–Verwenden Sie eine Mehrfachsteckdose ohne Überspannungsschutz.
–Schließen Sie möglichst wenige Geräte an der Mehrfachsteckdose an.
–Stecken Sie Ihr Powerline-Gerät in den vorderen Steckplatz direkt am
Kabel.
Wenn sich der Einsatz einer Mehrfachsteckdose mit Überspannungsschutz
nicht vermeiden lässt, sollte sich der Überspannungsschutz hinter dem
Powerline-Gerät befinden.
Die Datenrate im Powerline-Netzwerk sinkt bei:
–einer Verbindung über mehrere Phasen
–einer Verbindung über eine Verteilerdose, einen FI-Schutzschalter,
einen Dimmer oder Vorschaltgeräte
–Einsatz einer Bohrmaschine oder eines Staubsaugers. Versuchen Sie,
diese Einflüsse zu minimieren.
Optimieren Sie die Qualität Ihres Powerline-Netzwerks mit dem Pro-
gramm AVM FRITZ!Powerline (siehe Seite 21).
1918
